Passend zum SLT-56 von Trumpeter widmen wir uns diesmal dem Sattelanhänger 56t von Kässbohrer. Der Tieflade-Auflieger verfügt über 6 Achsen mit Zwillings(strassen)bereifung und kann ohne Modifikationen eine Nutzlast von 56 Tonnen befördern, genug für die überschweren Leopard 2 A4 und Gepard Panzer. Die Ladefläche misst 9,10m x 3,15m.
Mit Einführung der abermals schwereren Leopard 2 A5/6 musste auch
die Nutzlast des Aufliegers erhöht werden. Der 56t Auflieger wurde
hierfür leicht modifiziert mit einem extra Stabilitätsholm,
der unter die Ladefläche geschweisst wurde. Ferner Schutzblechen
vor den Stoßdämpfern und die Auffahrrampen haben ein Abstandsstück,
damit sie jetzt senkrecht stehen und nicht leicht zur Ladefläche
hin stehen. So wurde auch die nutzbare Fläche erhöht, nun passt
auch der MAN 10 Tonner drauf.
Diese Modifikation ist der "neue" 59t Auflieger für Nutzlast
59,7t
Seitenangaben beziehen sich auf "In Fahrtrichtung gesehen

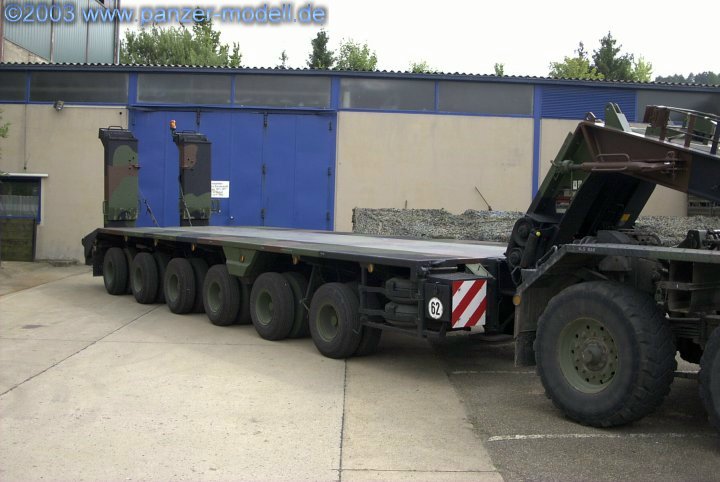

 Totale des Aufliegers |

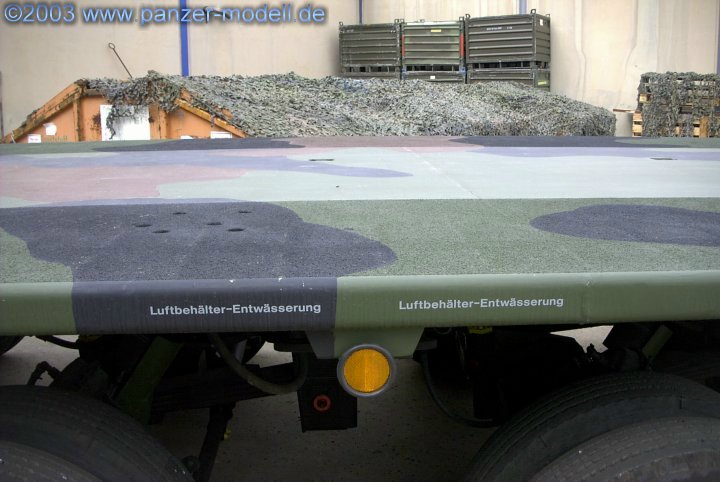

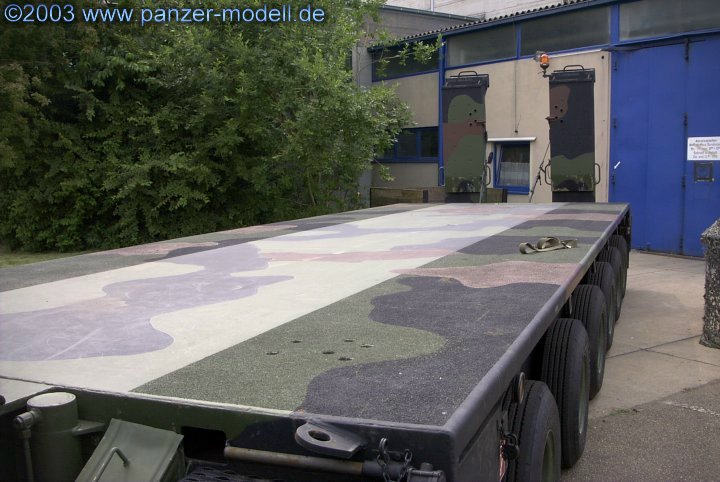

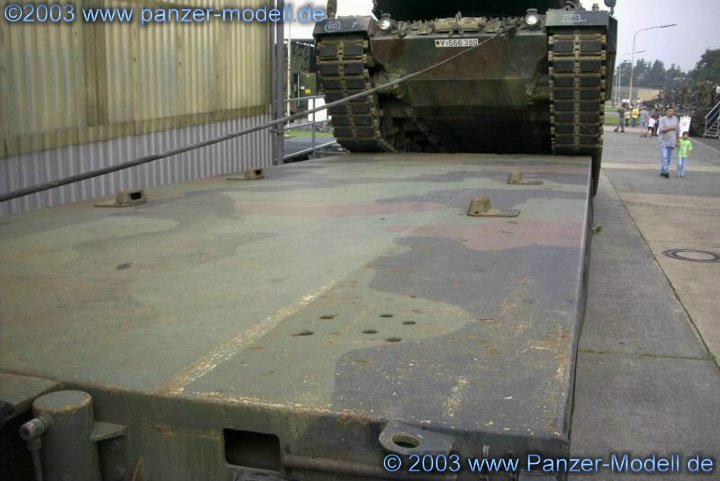

 Gut zu erkennen der Antirutschbelag (59t Trailer) |
 Im Gegensatz dazu die abgenutzte Oberfläche eines 56t Aufliegers |
 Hinweise rechts |

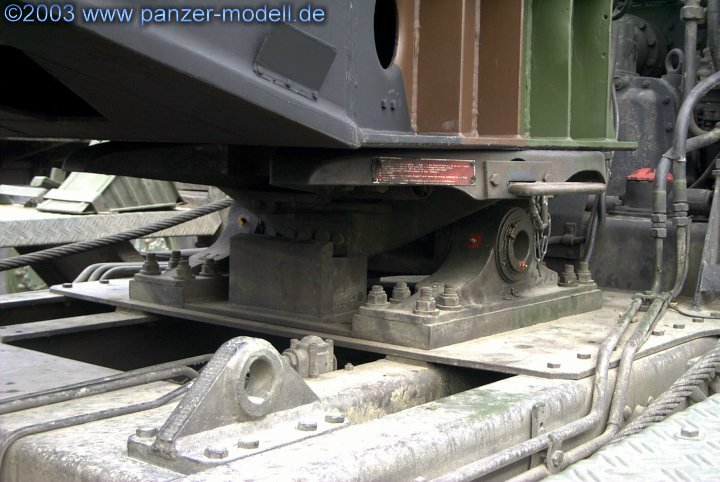

 Schwanenhals und Sattel |

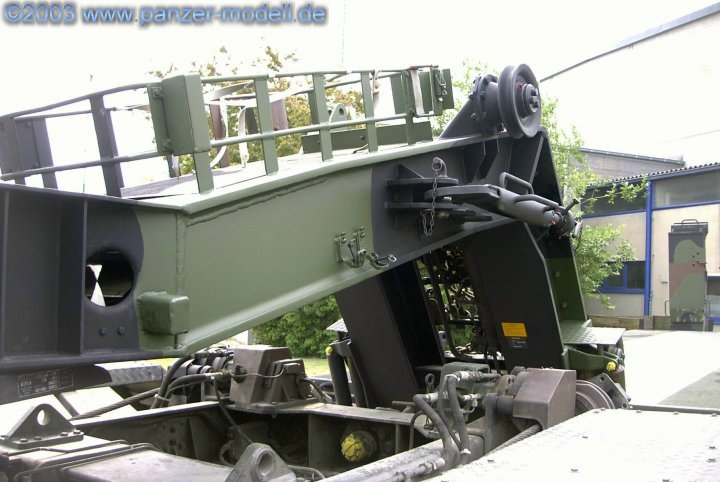

 Schwanenhals aus 11 Uhr |

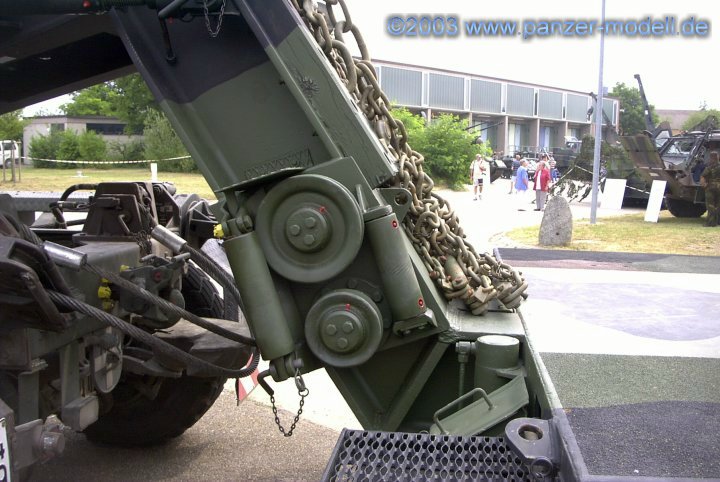

Unterer Schwanenhals aus 9 Uhr |

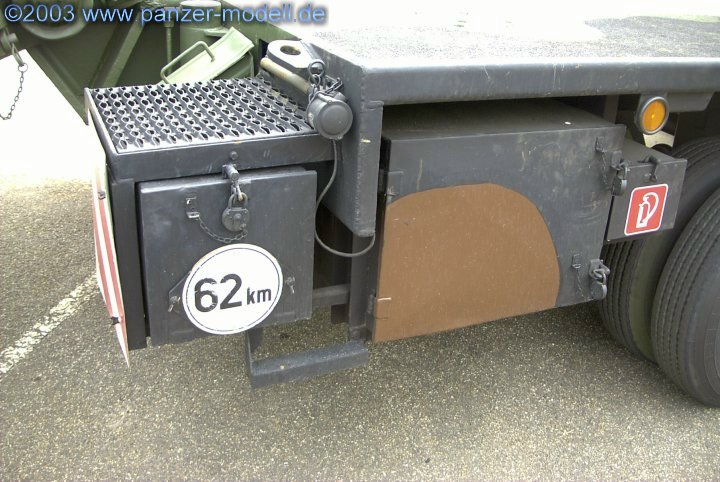

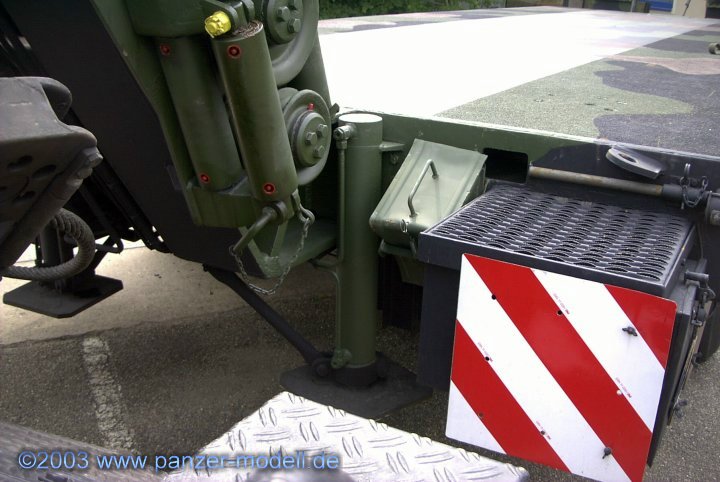

 Staukiste und Km/H Schild (links vorne) |
 Verzurrstange links in Lagerung |
 Auflieger vorne links |

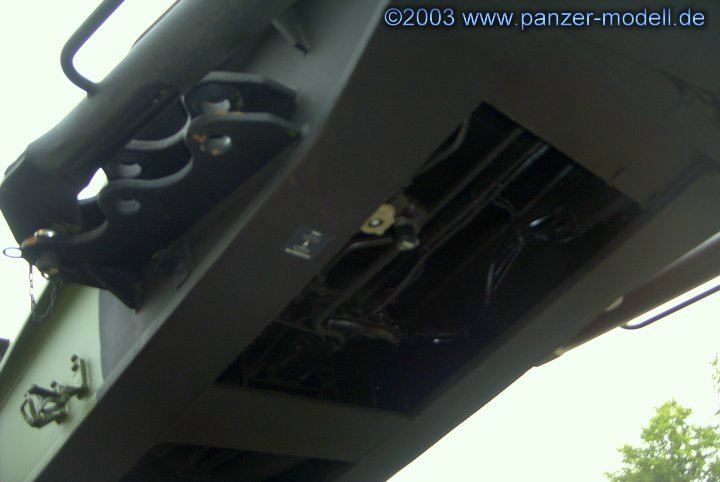

 Blick unter den Schwanenhals |
 Blick aus 7 Uhr, markant die Lagerung des Verzurrmaterials |

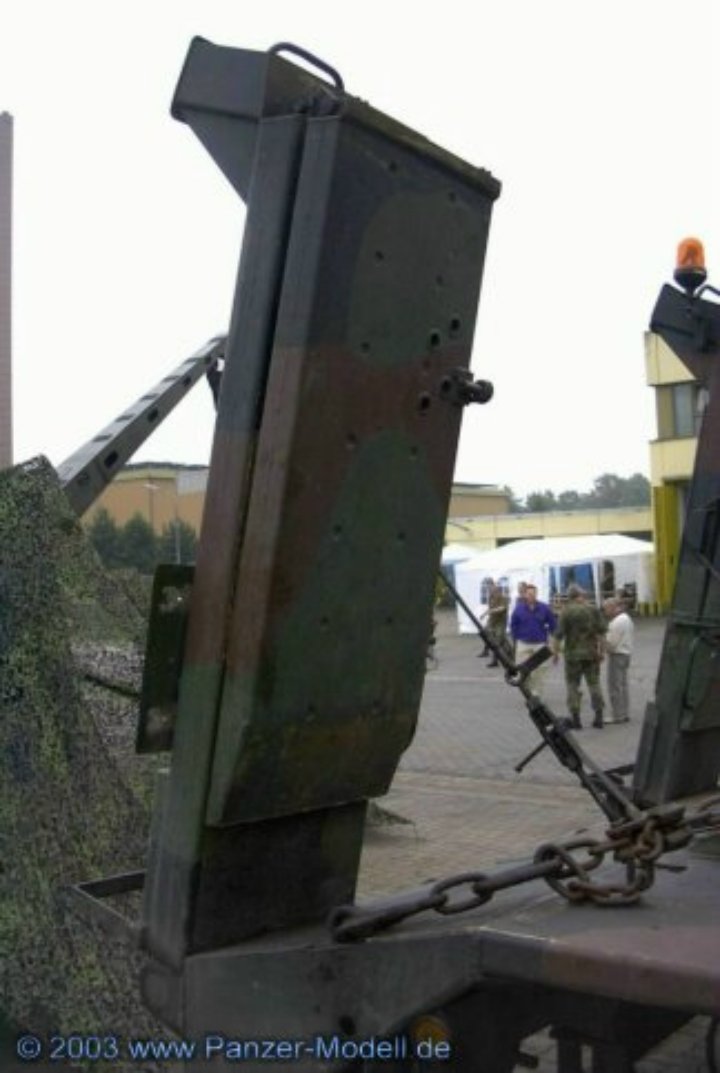

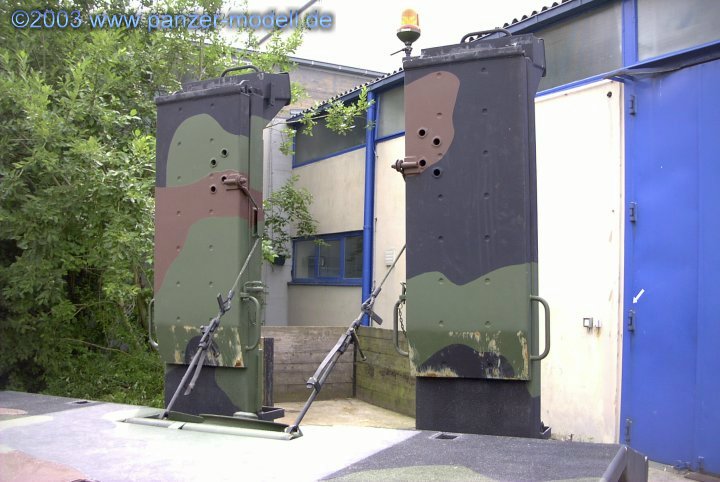

 Blick aus 11 Uhr auf die Auffahrrampen (senkrecht -> 59t) |

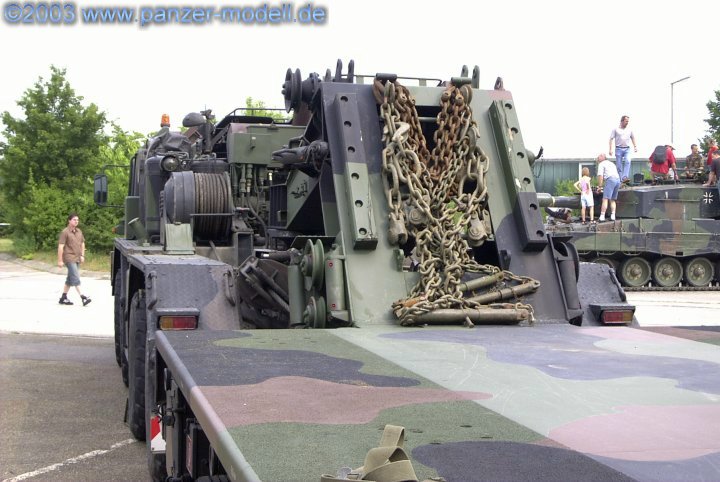

 Blick auf das Heck aus 11 Uhr |
 Die Rampen sind seitlich verschiebbar - hier der 59t Auflieger |

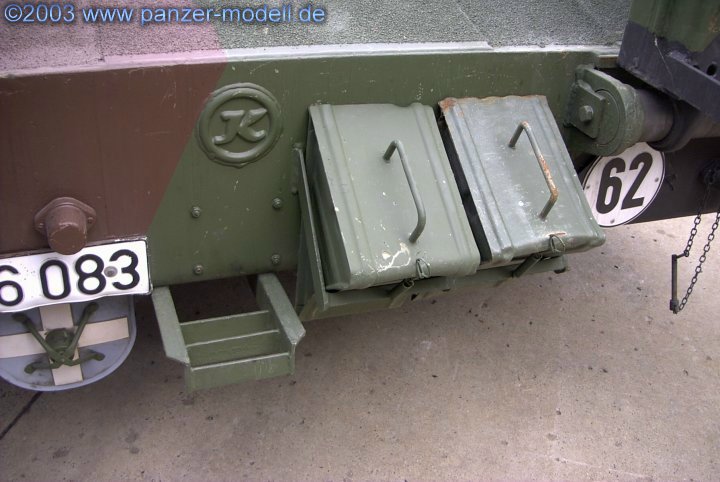

 Lagerung der Hemmschuhe (59t Auflieger) |

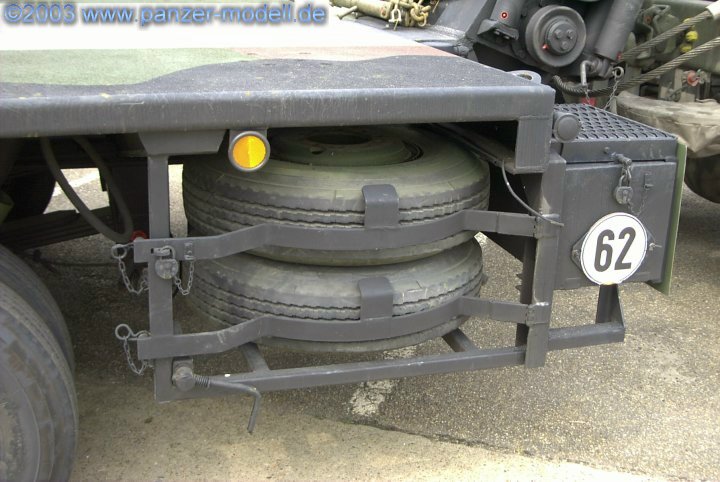

 Lagerung der Reserveräder vorne rechts |
 Schwanenhals rechts |

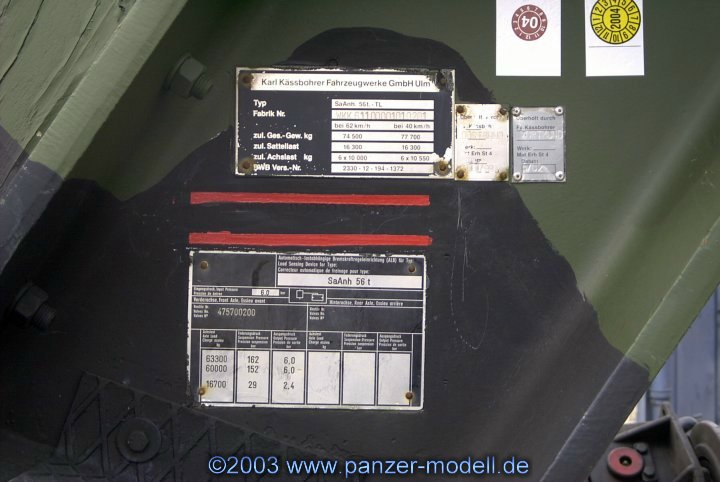

 Close-up der Hinweisschilder am Schwanenhals rechts |

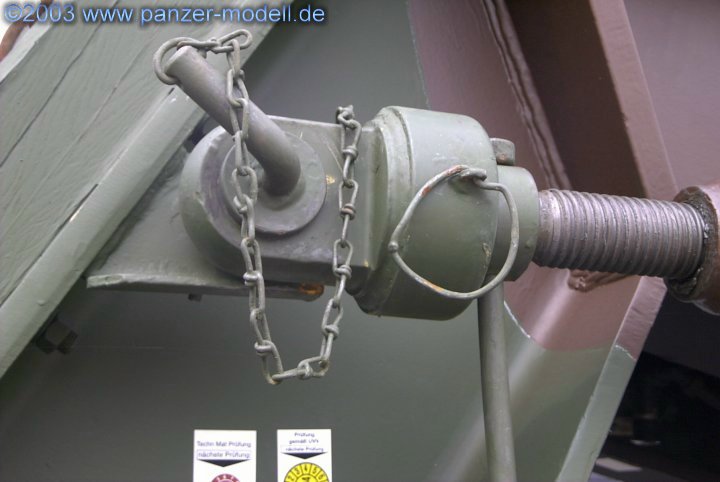

 Lagerung der vorderen Verzurrstange (Richtung Trailer) |

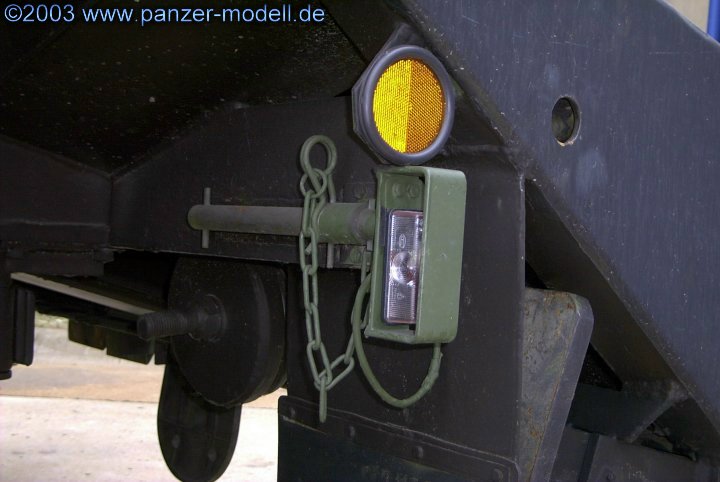

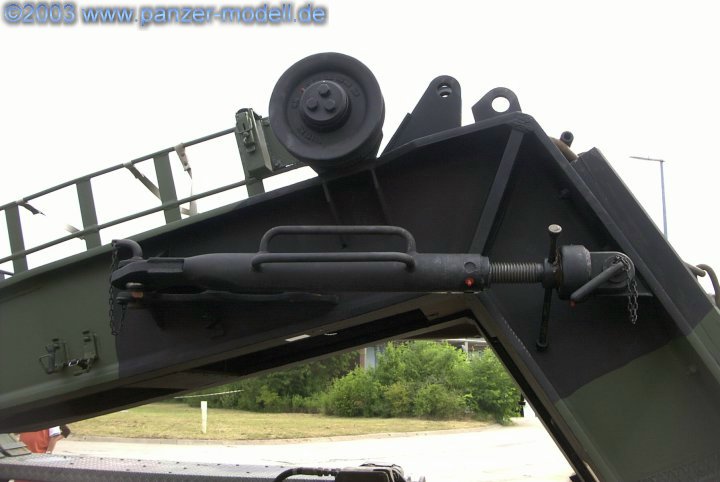

 Lagerung der vorderen Verzurrstange (Richtung Zugmaschine) |

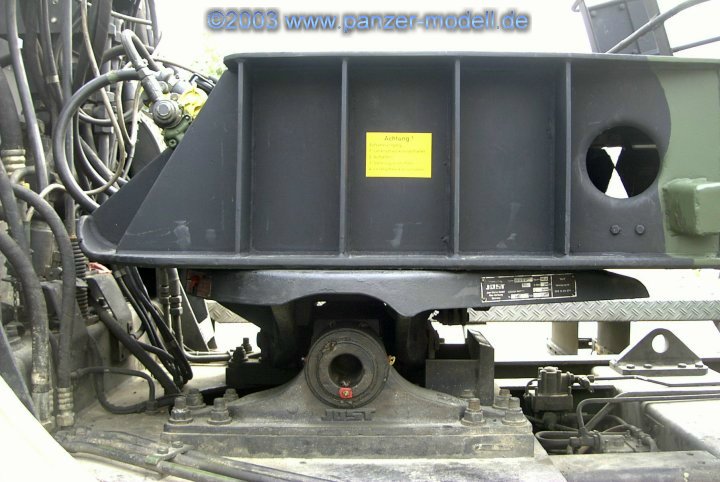

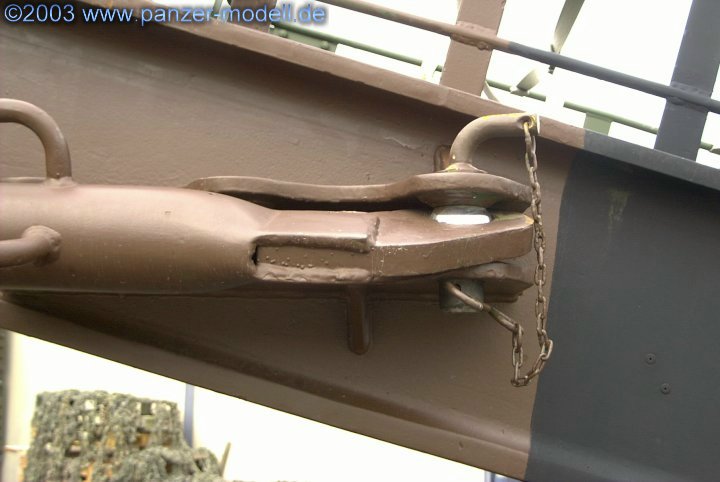

 Die Verbindung Schwanenhals/Sattel |
 Der komplette Schwanenhals von links |

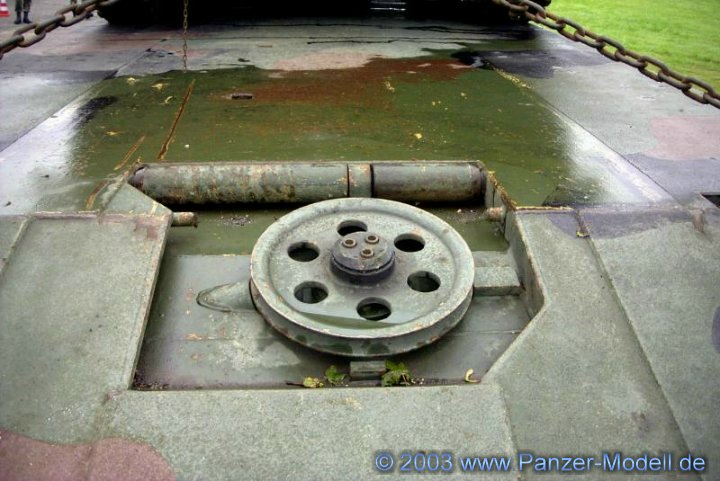

 Umlenkrolle achtern auf dem Trailer |

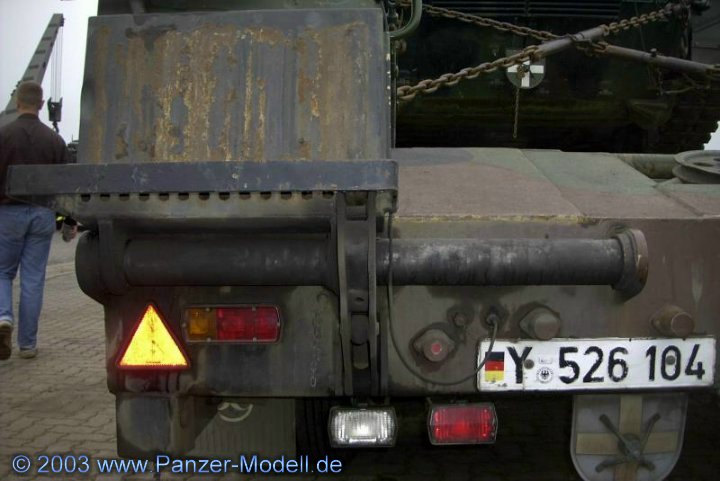

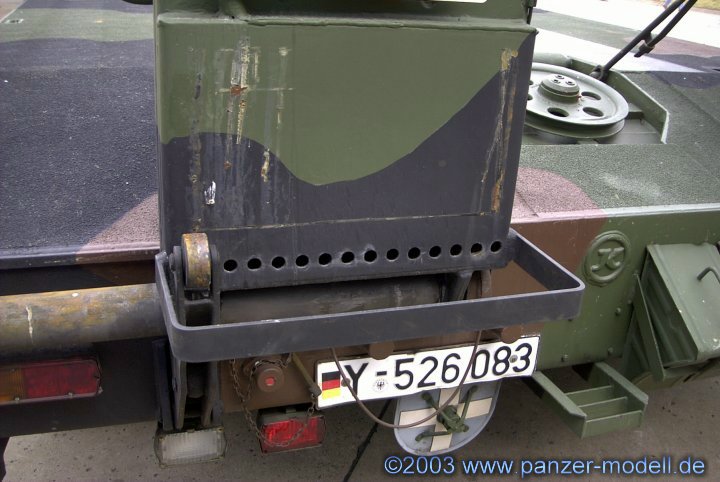

 Beleuchtungseinrichtung achtern |
 Versorgungsleitungen |

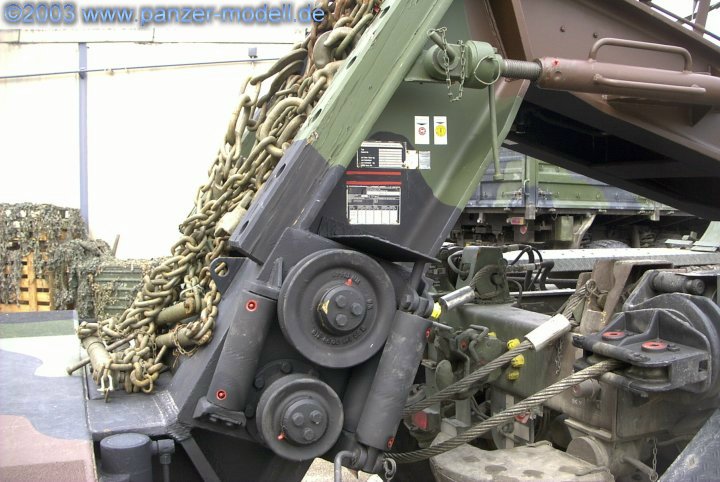

 Interessant - die Seilführung, um das Schadfahrzeug auf den Trailer zu ziehen) |

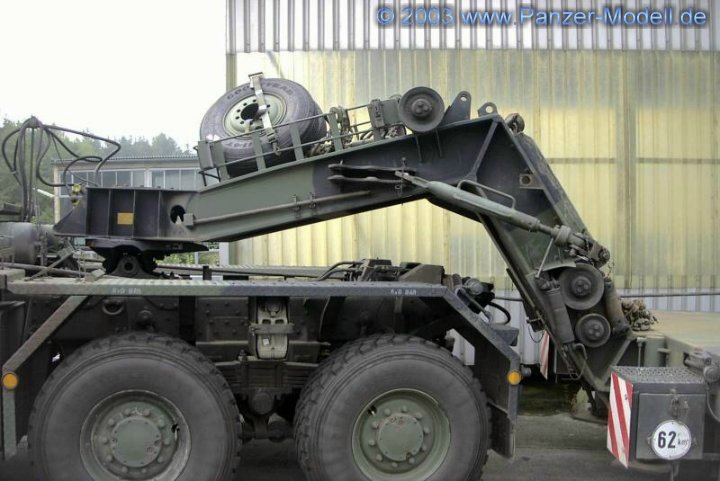

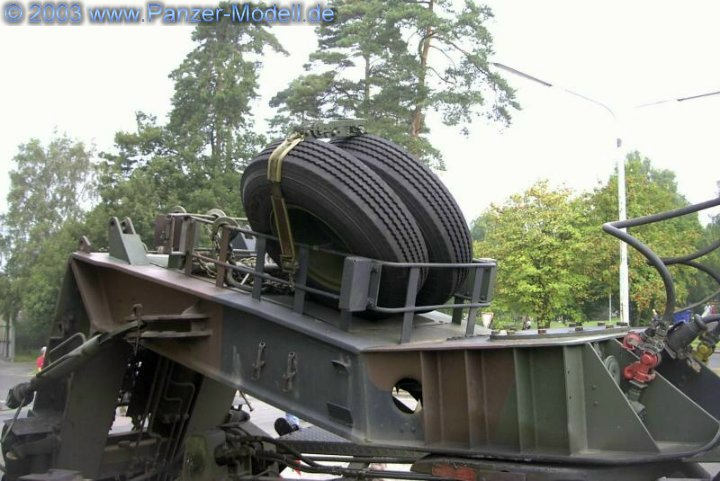

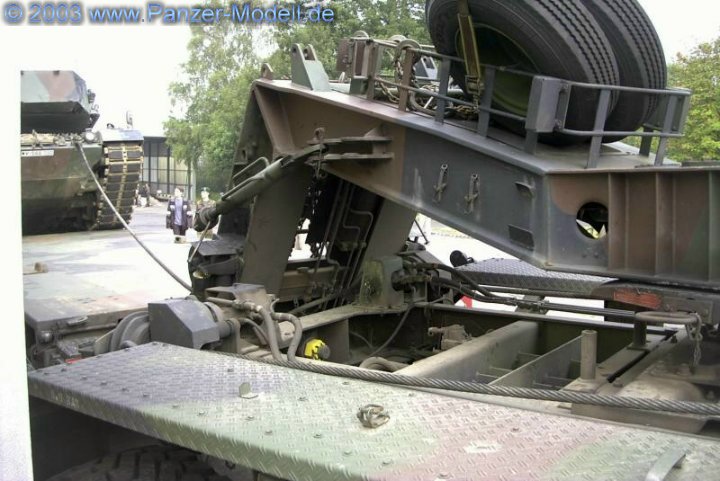

 Reservereifen Variante 2 - auf dem Schwanenhals |

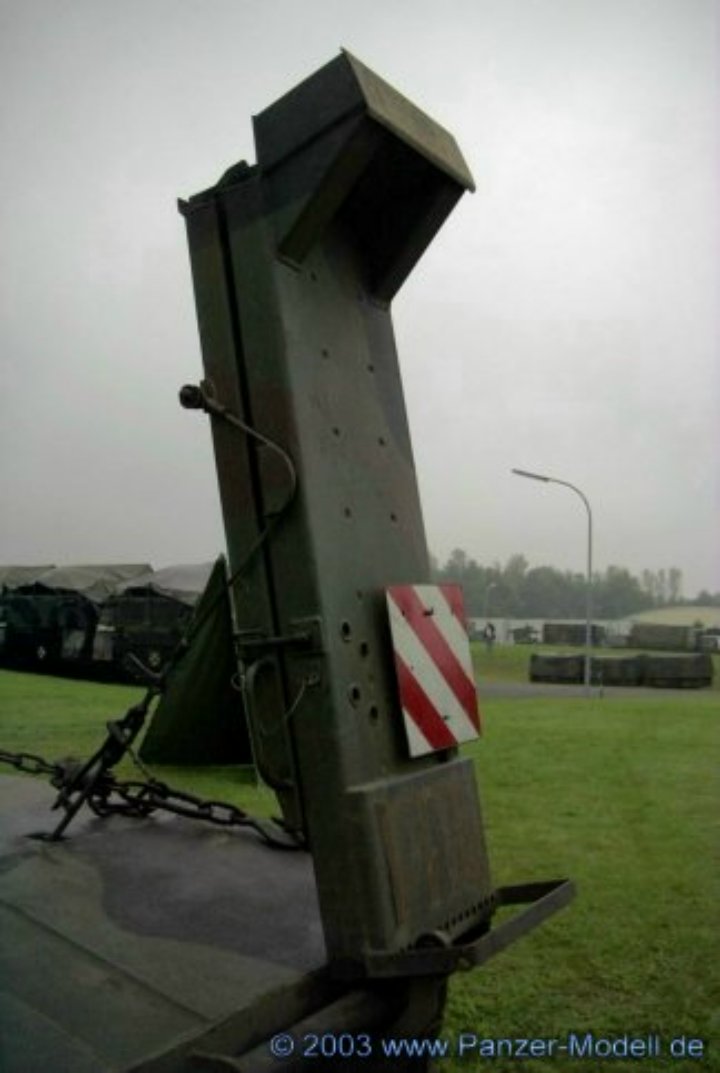

 Geneigte Auffahrrampen - ein deutliches Zeichen für einen unmodifizierten 56t Auflieger |
 ...dito |
Alle Fotos © 2003 www.Panzer-Modell.de
