GTF 5t Zetros (geschützt)

Der Mercedes Benz Zetros 5t mit geschützter Fahrerkabine schließt eine wichtige Lücke im Fähigkeitsprofil der geschützten Logistikfahrzeuge der Bundeswehr und soll nach und nach die modular nachgepanzerten Fahrzeuge ersetzen.
Das Fahrzeug basiert auf dem handelsüblichen Fahrgestell des Mercedes 1833A Zetros und ist mit einer hochgeschützten Kabine von Indikar ausgestattet.
Nachdem im Mai 2012 die Beschaffung von 110 dieser Fahrzeuge beschlossen wurde, konnte das erste Serienfahrzeug bereits im November 2012 ausgeliefert werden.
Der Zetros ist als Fronthauber nach langen Jahren wieder der erste dieser Art in der Bundeswehr und bietet durch diese Bauweise neben einer Entlastung der Vorderachse auch einen verbesserten Schutz für die Besatzung.
Das Fahrzeug ist von vorherein gut ausgerüstet, bzw. für die Einrüstung vorbereitet. So ist neben stadardmäßigem Sprechfunk ebenso Satcom und Tetrapol vorgesehen, die Basis zur Einrüstung einer von innen bedienbaren FLW100 mit MG3 ist ebenfalls bereits angebaut und ein Infrarotscheinwerfer mit Fahr- und Fernlicht ist bereits installiert. Die gepanzerte Kabine bietet der Besatzung Schutz vor Beschuss, Splitter, Minen und IED nach STANAG 4569 und AEP 55. Eine ABC-Schutzbelüftungs- und eine Klimaanlage sind selbstverständlich integriert.

64 der 110 zu beschaffenden Fahrzeug werden mit einer Werner Seilwinde mit 7t Zugkraft und 40m Seillänge ausgestattet, die sowohl nach vorn als auch nach hinten geführt werden kann.
Der Ladeaufbau und Staukistenkonzept stammt aus dem Hause Doll. Die Nutzlast beträgt rund 5t beim Fahrzeug ohne Winde, das Fahrzeug mit Winde verfügt über rund 300kg weniger Nutzlast. die Ladefläche bietet eine nutzbare Fläche von 5,10m x 2,50m.
Der Antrieb erfolgt über einen 326PS starken 6-Zylinder Dieselmotor OM 926 LA, der seine maximal 1300Nm über ein 6-Gang Automatikgetriebe an den Allradantrieb weitergibt. Dadurch kann der Fahrer sich voll auf das Gelände konzentrieren.
Das zulässige Gesamtgewicht des Fahrzeugs beträgt 19,5t. Diese können auf maximal 90km/h (abgeriegelt) beschleunigt werden. Die maximale Steigfähigkeit beträgt 60% und die Wattiefe 1,20m.
Das Fahrzeug ist 8,62m lang, 2,55m breit und 3,20m (ohne Waffenstation) hoch.

Seitenangaben beziehen sich auf "In Fahrtrichtung gesehen"

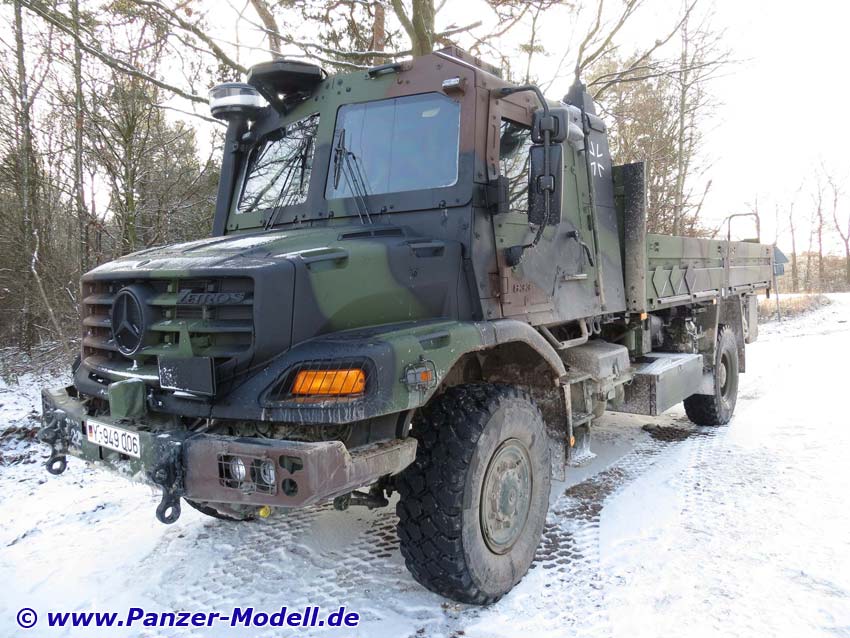

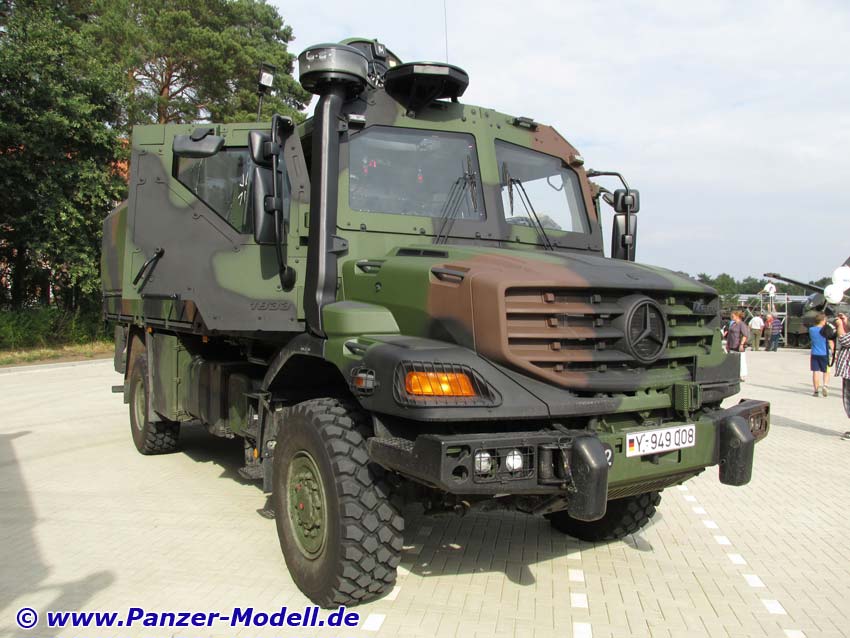

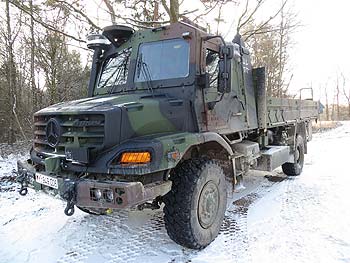

Gesamtansicht vorn rechts

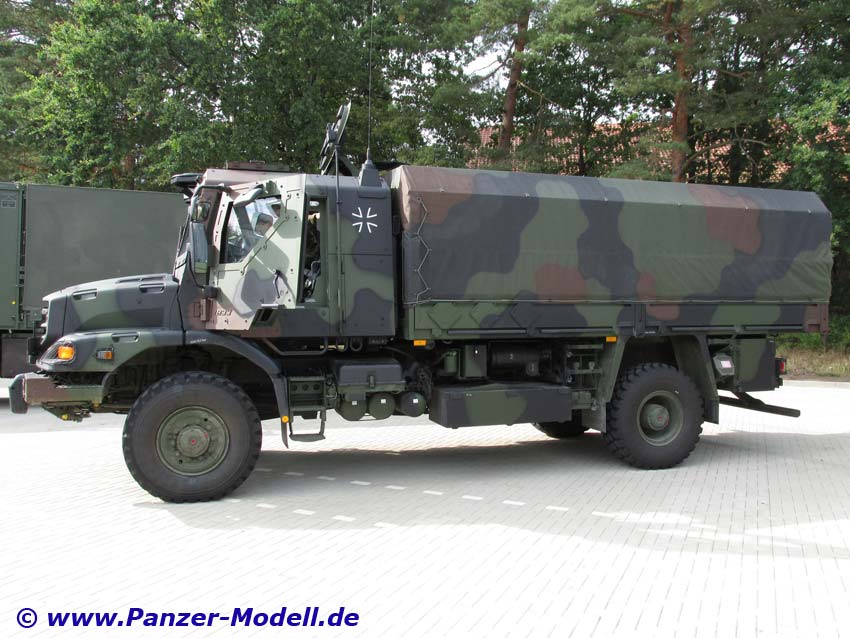

Gesamtansicht vorn rechts, mit Plane

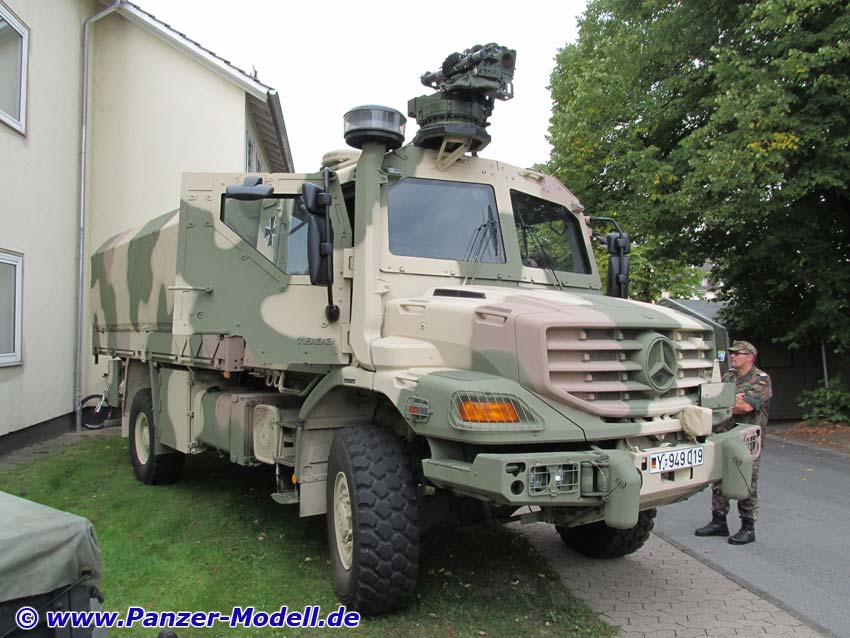

Gesamtansicht vorn rechts mit FLW

Gesamtansicht rechts

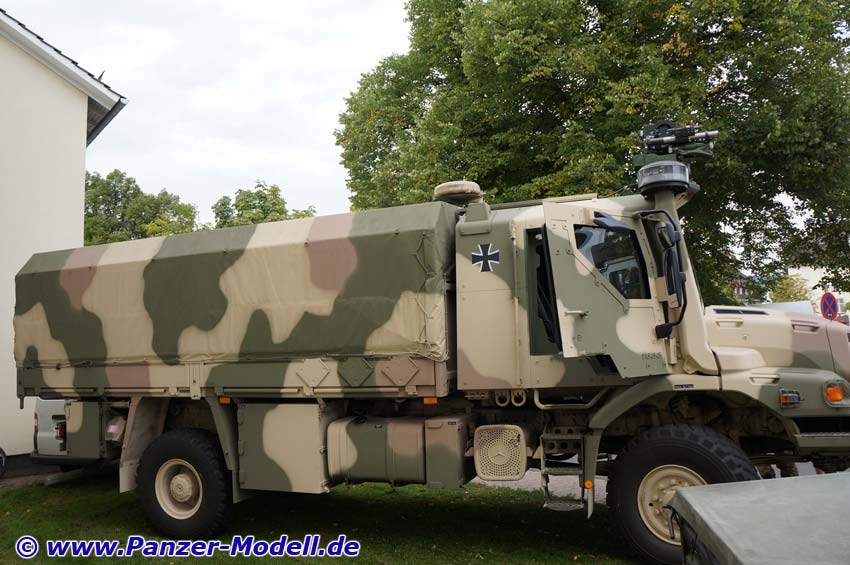

Gesamtansicht rechts in ISAF Tarn

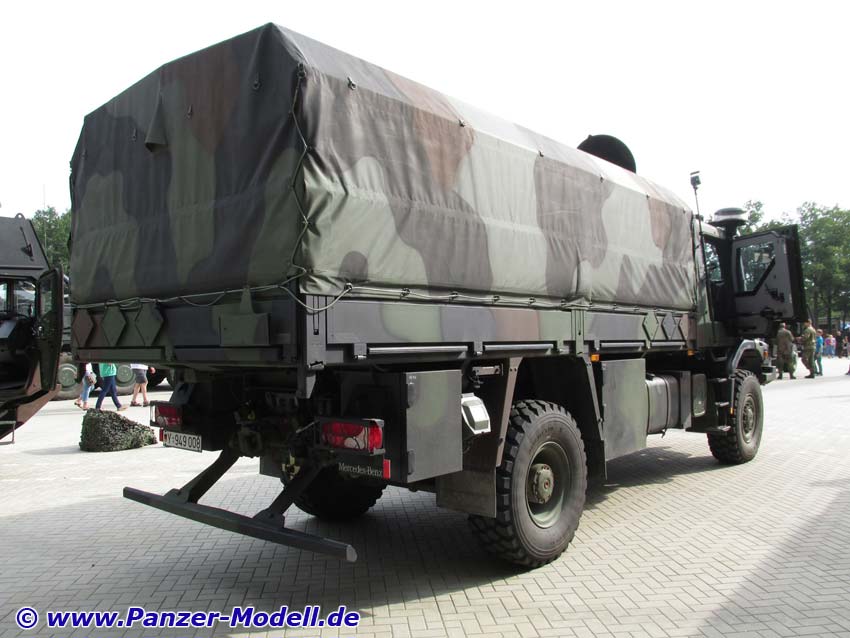

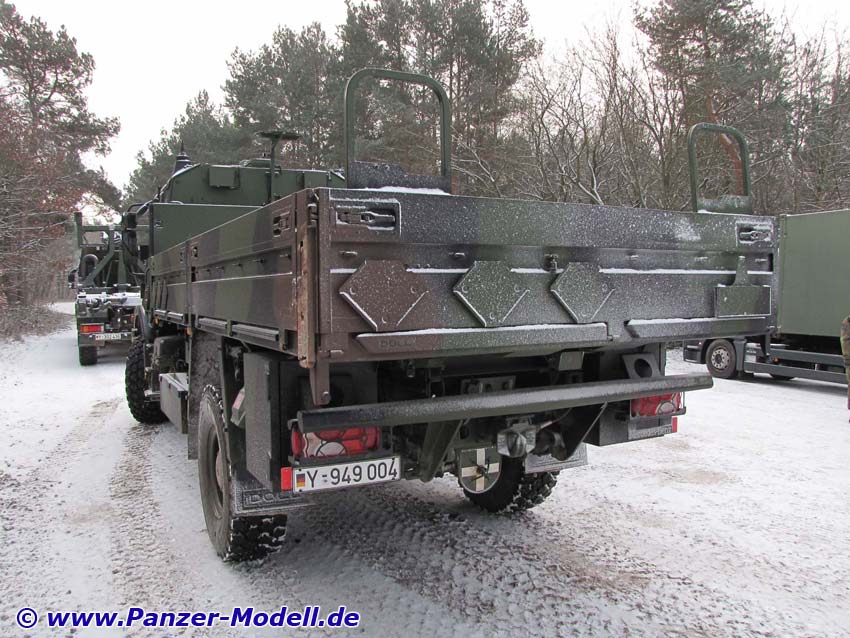

Gesamtansicht hinten rechts

Heckansicht

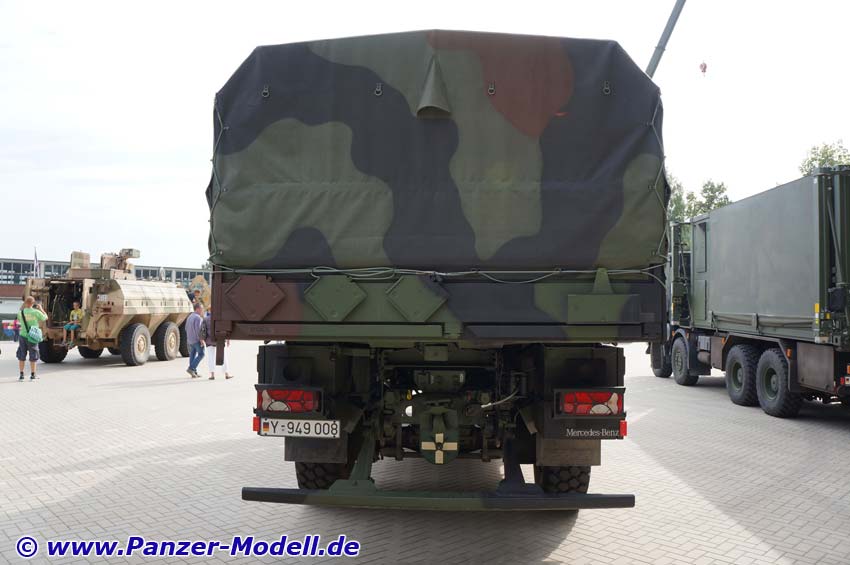

Heckansicht mit Plane

Gesamtansicht hinten links

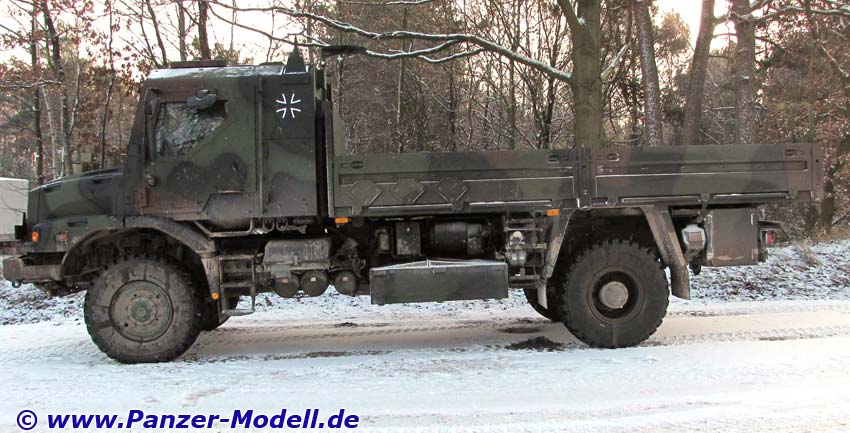

Gesamtansicht links

Gesamtansicht links

Gesamtansicht rechts

Frontansicht

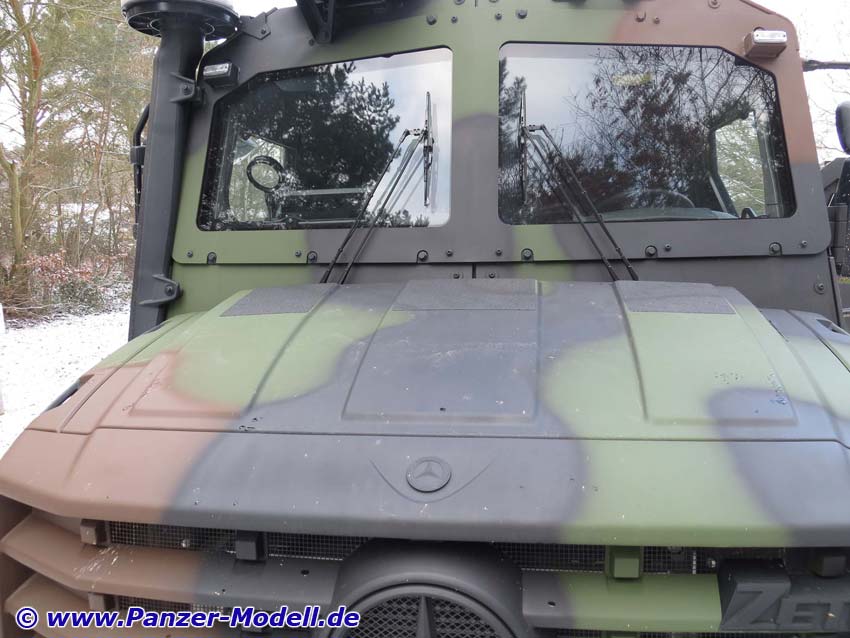

Motorhaube

Motorhaubenfront mittig

frontseite links, Warntafel

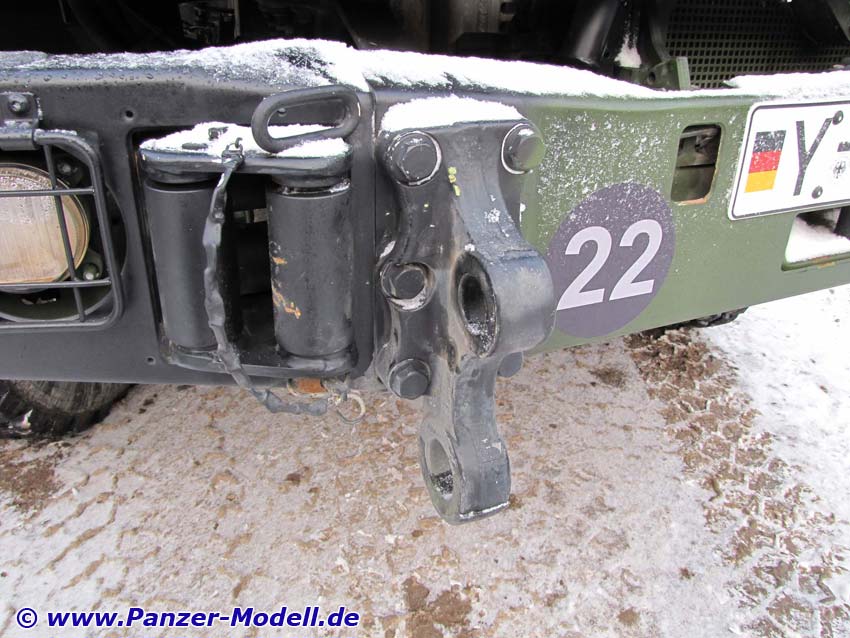

Frontseite rechts unten. Schleppösen und Durchführung Winde

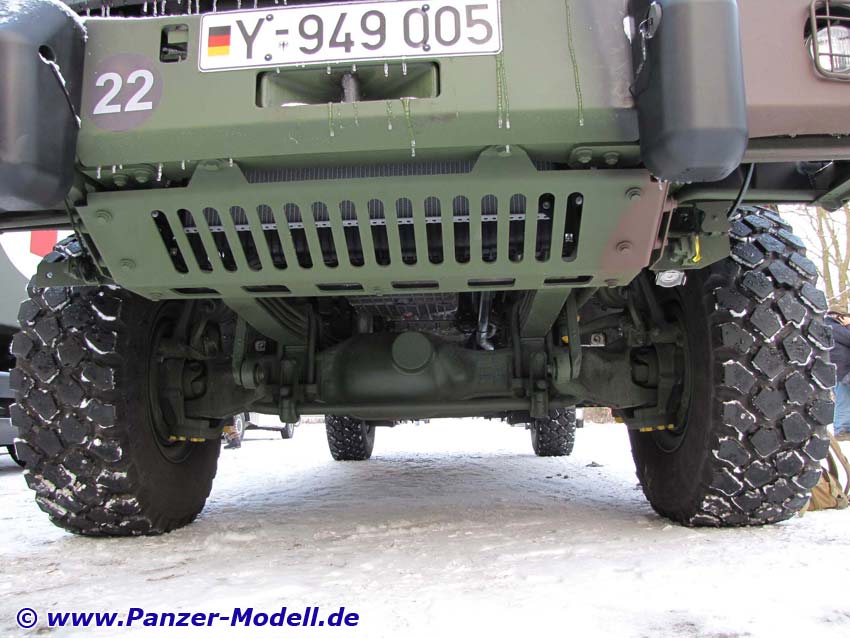

Unterseite Front

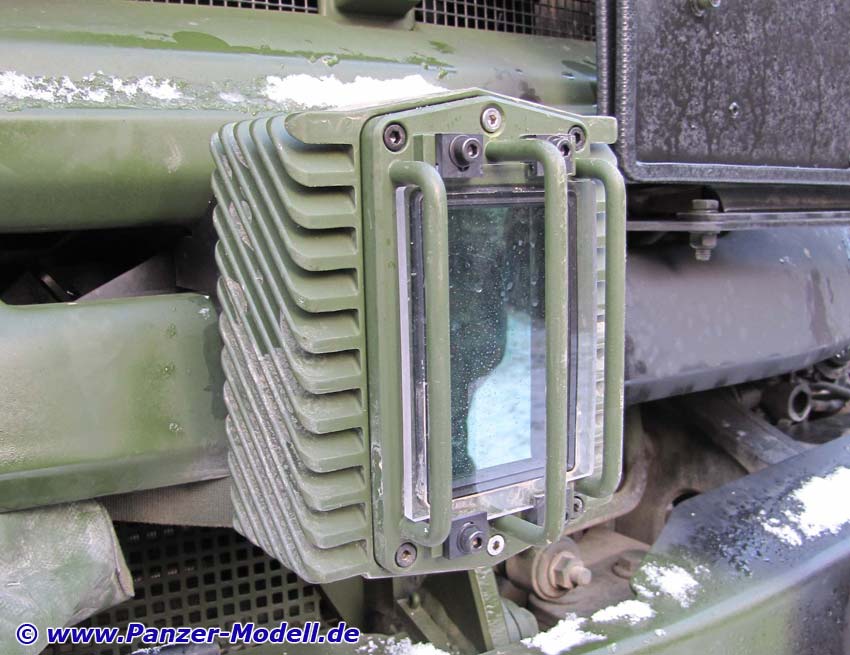

IR Scheinwerfer

Vordere, linke Ecke

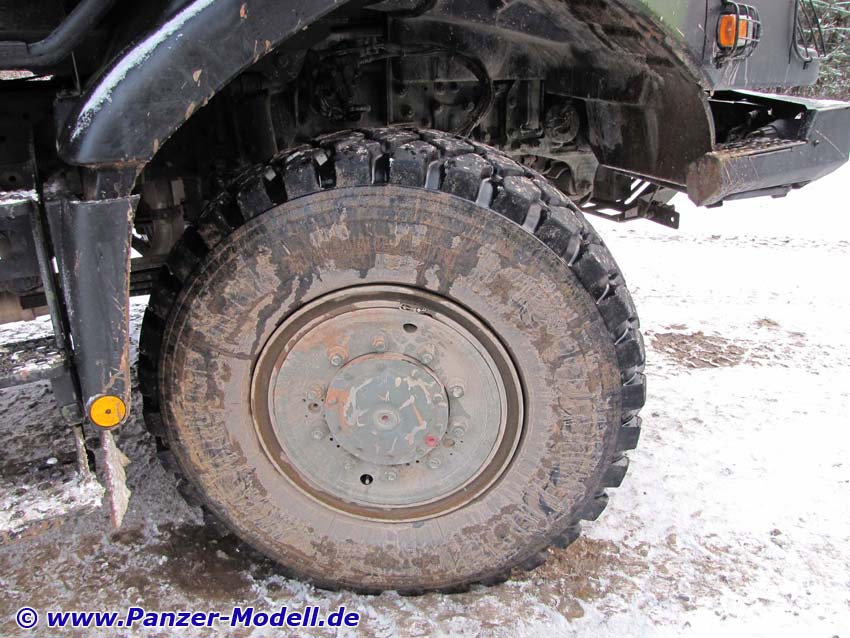

Frontreifen links

Fahrerkabine links

Staukasten links unter Fahrerkabine

Staukasten und Druckluftbehälter

Seilwinde links

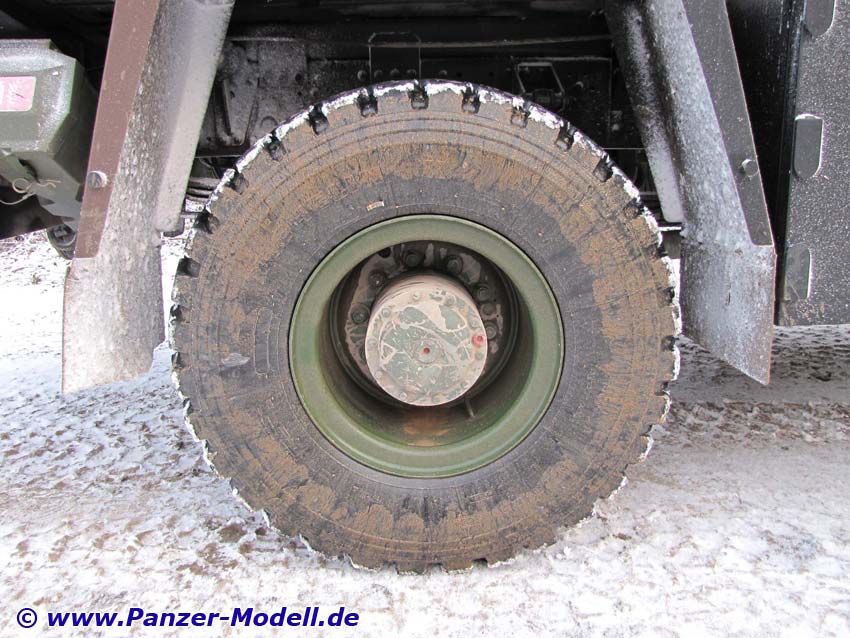

Heckreifen links

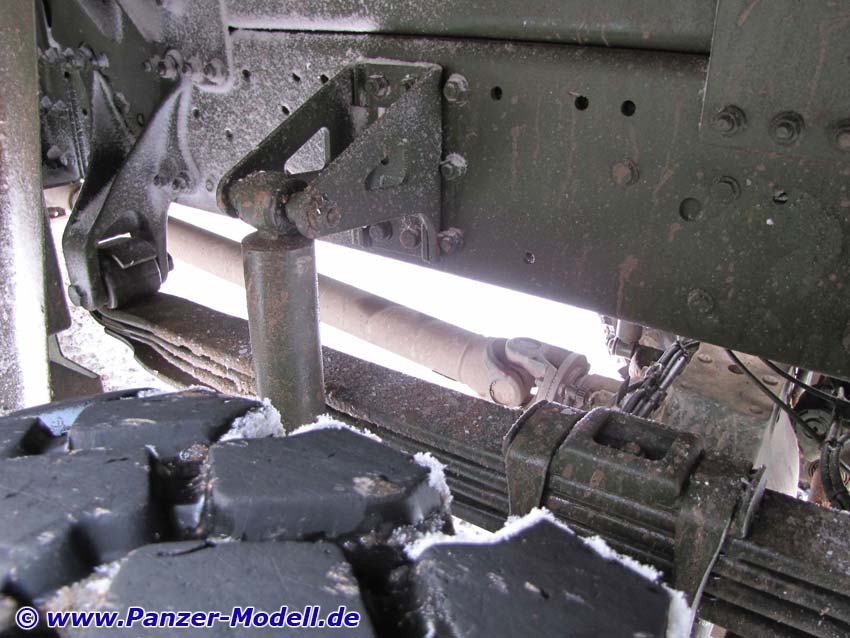

Blattfeder hinten links

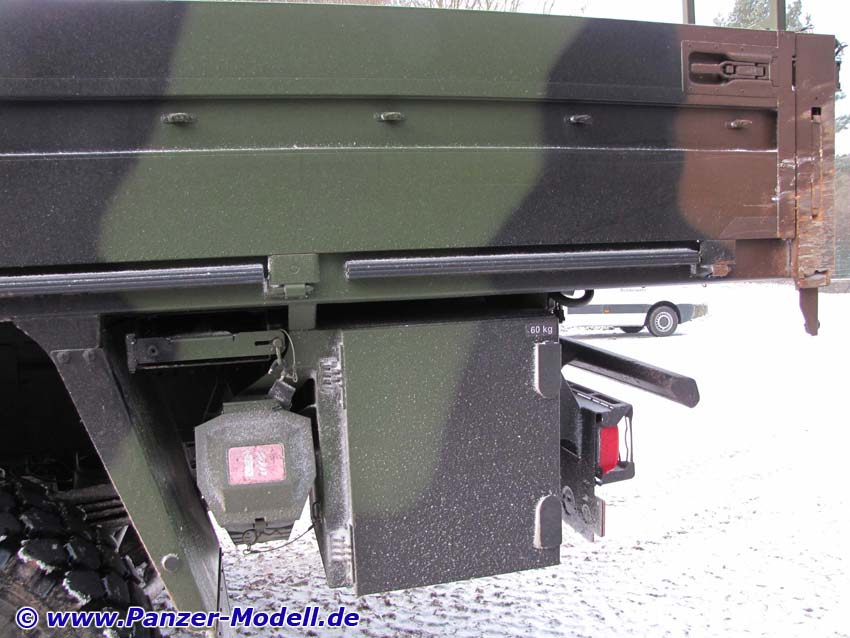

linke Seite hinten

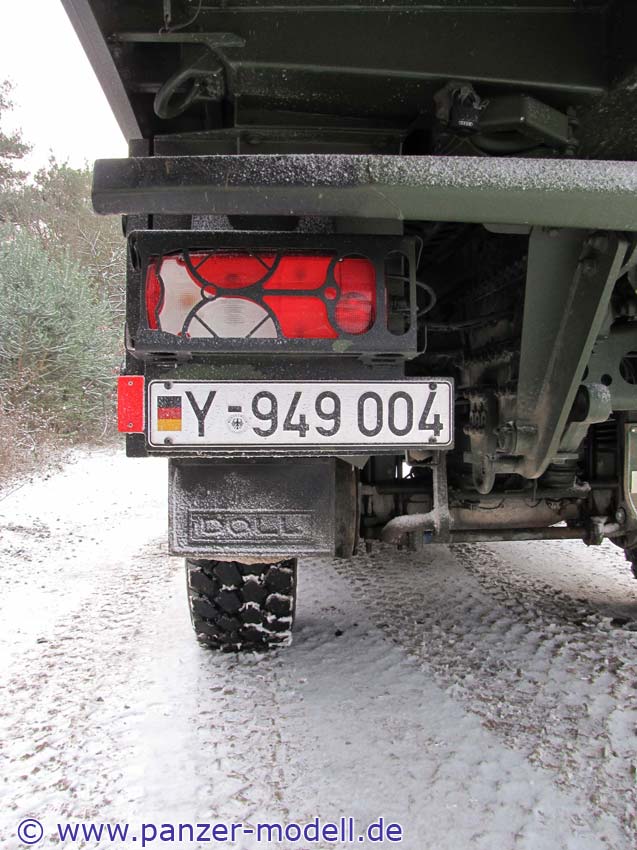

Heck, links

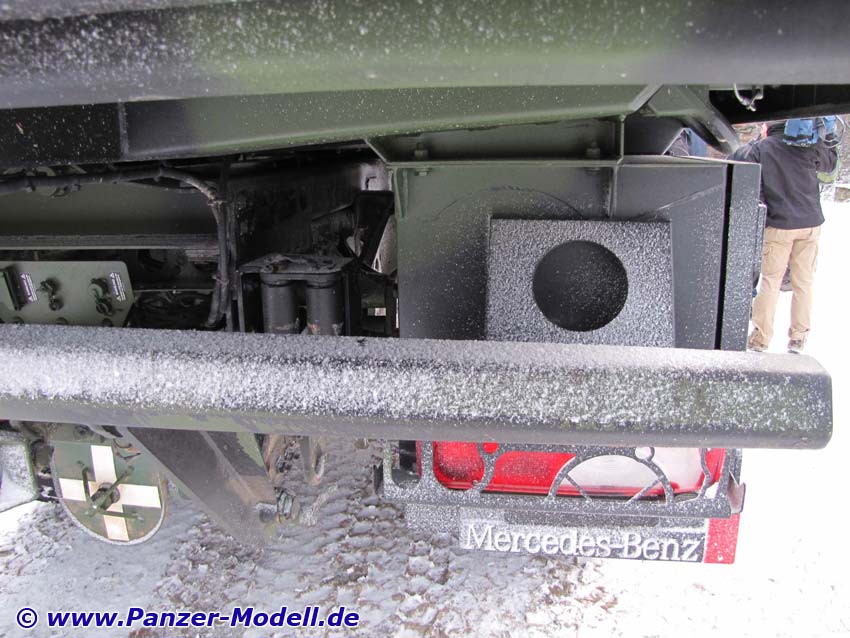

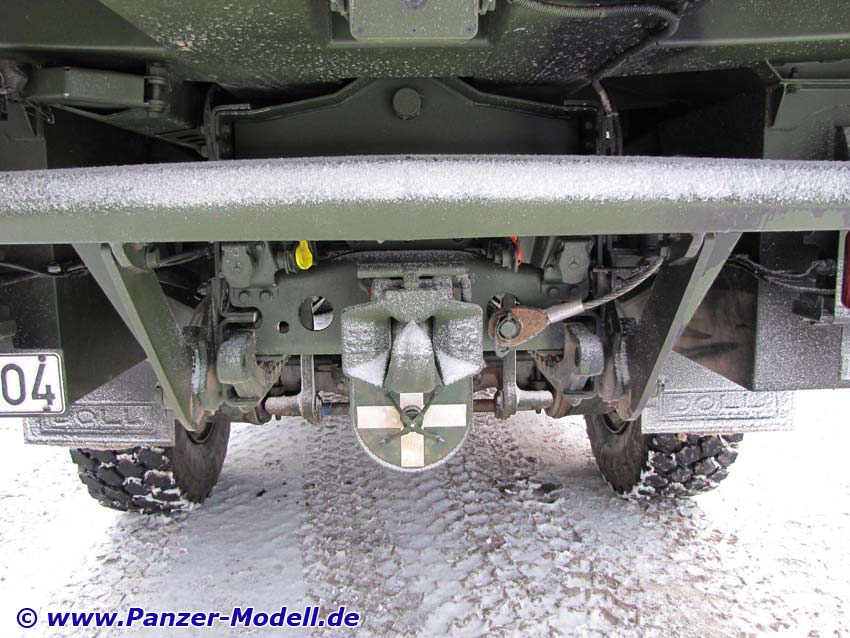

Heck, mittig

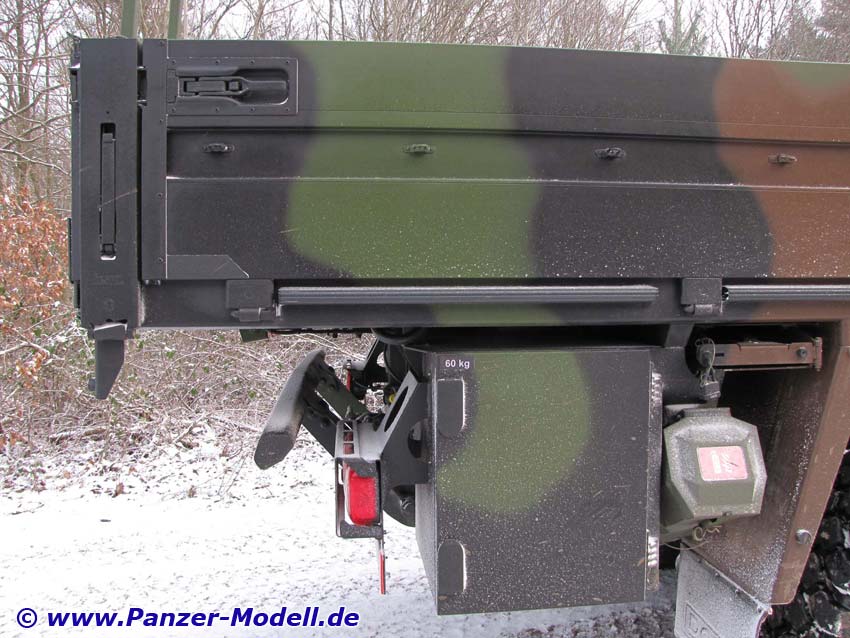

Heck, rechts

Rechte Seite hinten

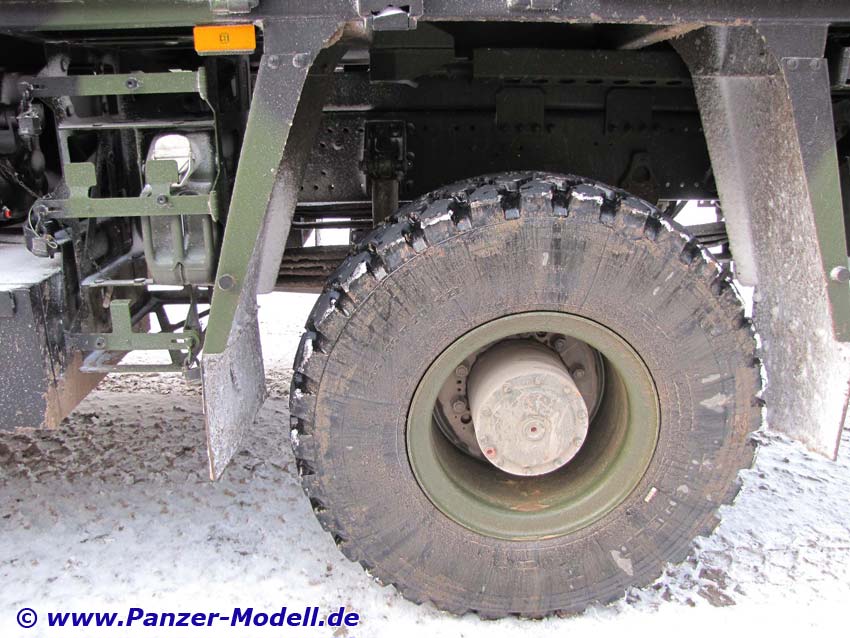

Heckreifen rechts

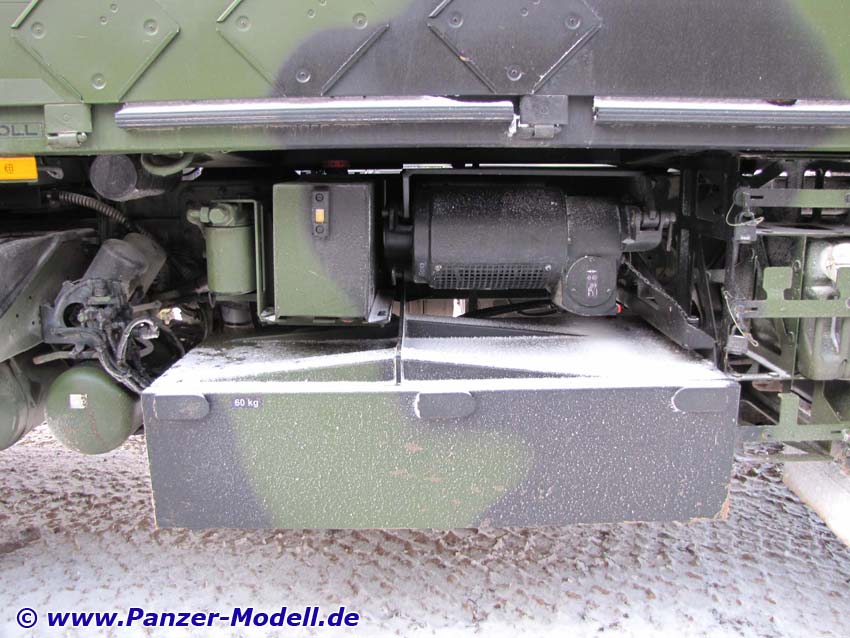

Staukasten und Tank rechts

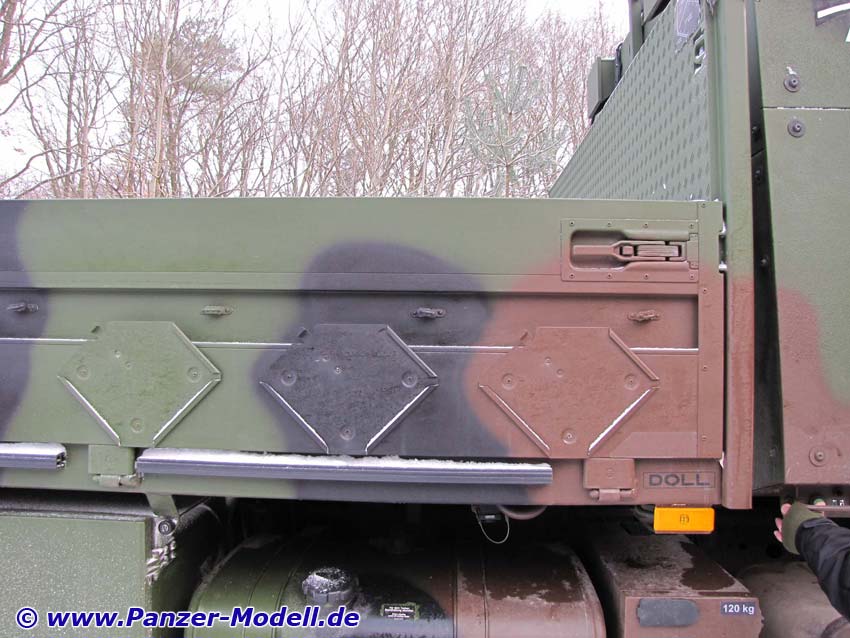

Ladeflächenseite rechts mit drei Einschüben für Gefahrenschilder

Fahrerkabine rechts

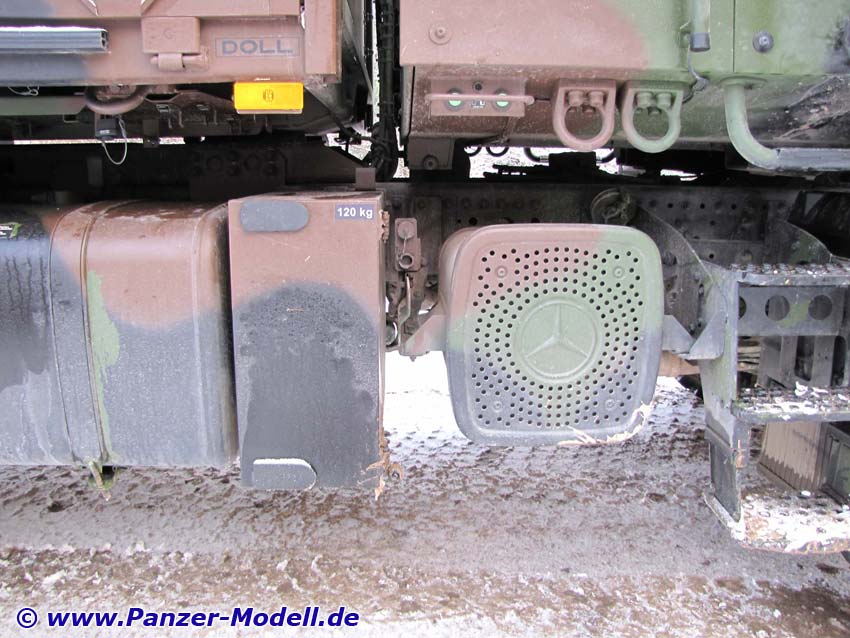

Staukiste und Aggregat rechts unter Fahrerkabine

Türbetätigungsknöpfe und Zurrösen rechts

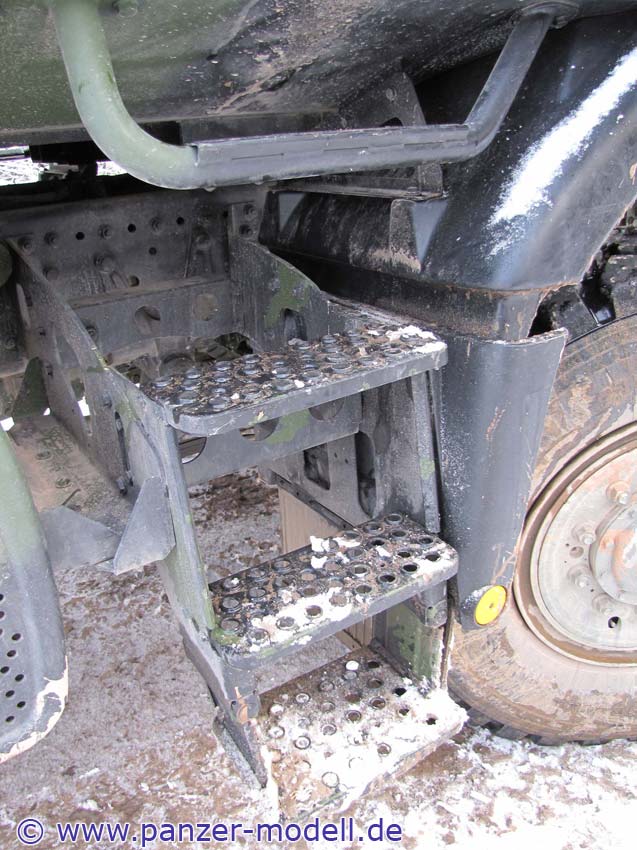

Aufstiegstritte rechts

rechter Frontreifen

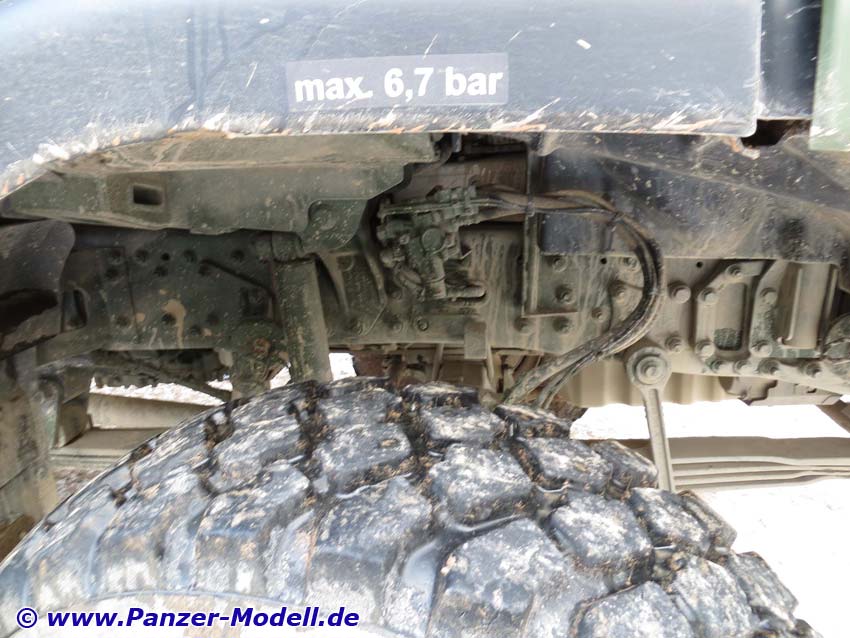

Fahrwerksrahmen rechts vorn

Innenseite Beifahrertür

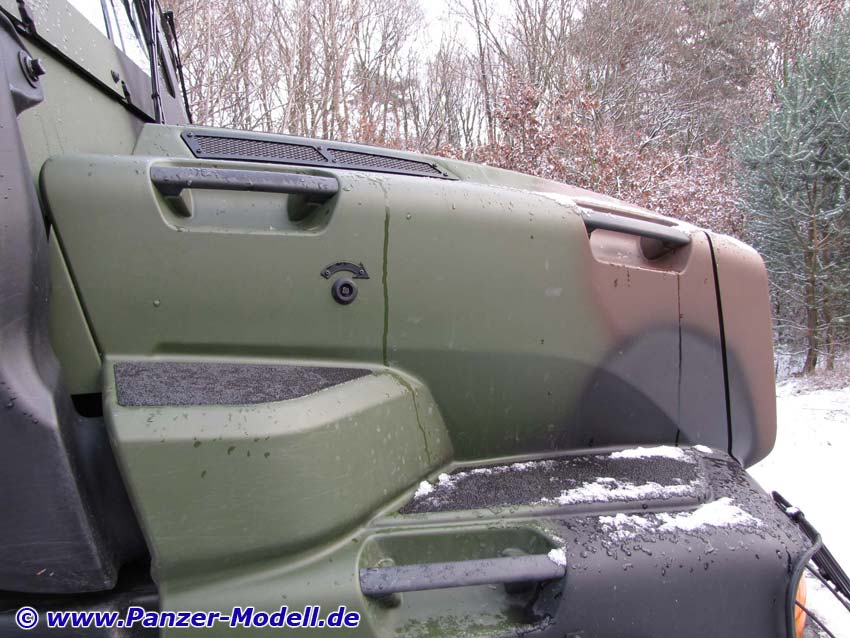

Motorhaube rechts

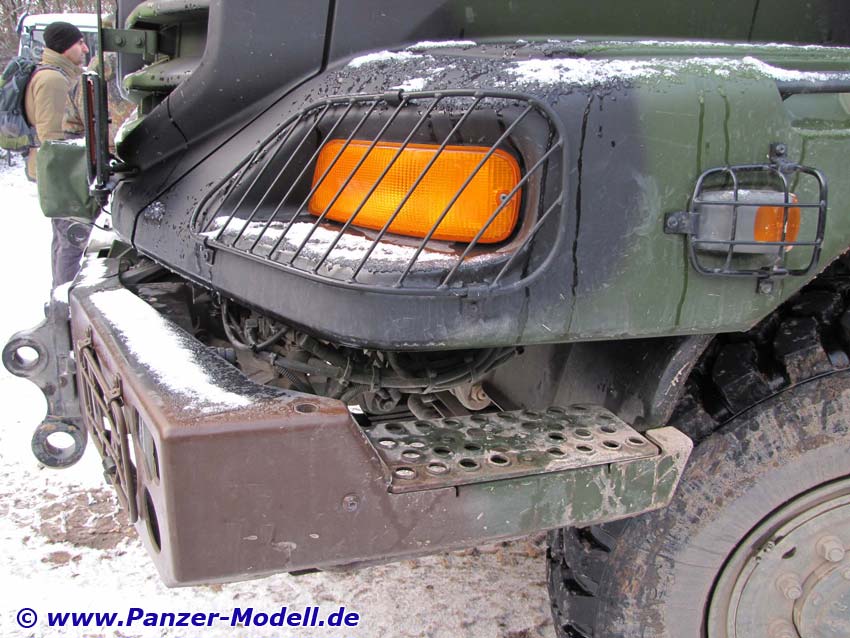

Vordere rechte Ecke

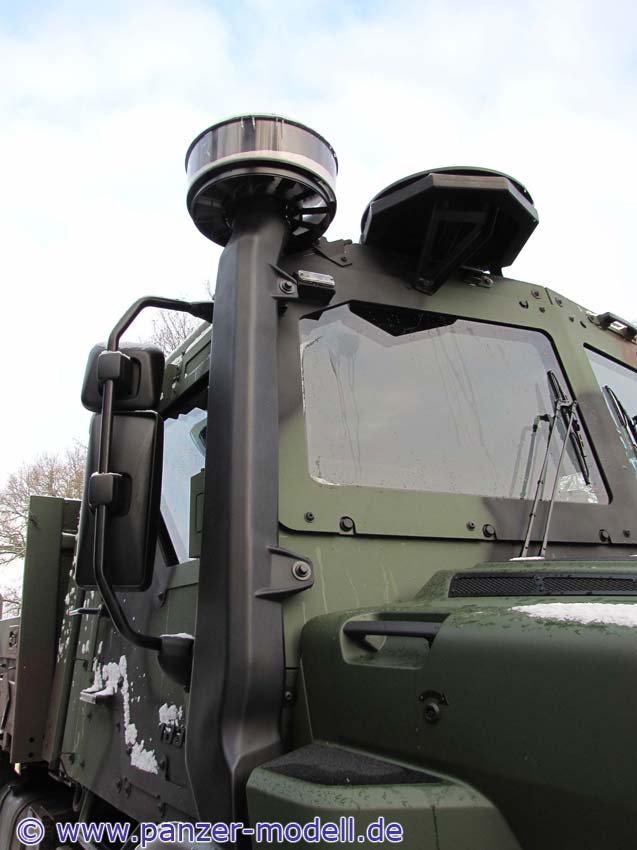

Fahrerkabine rechts vorn mit Luftansaugung

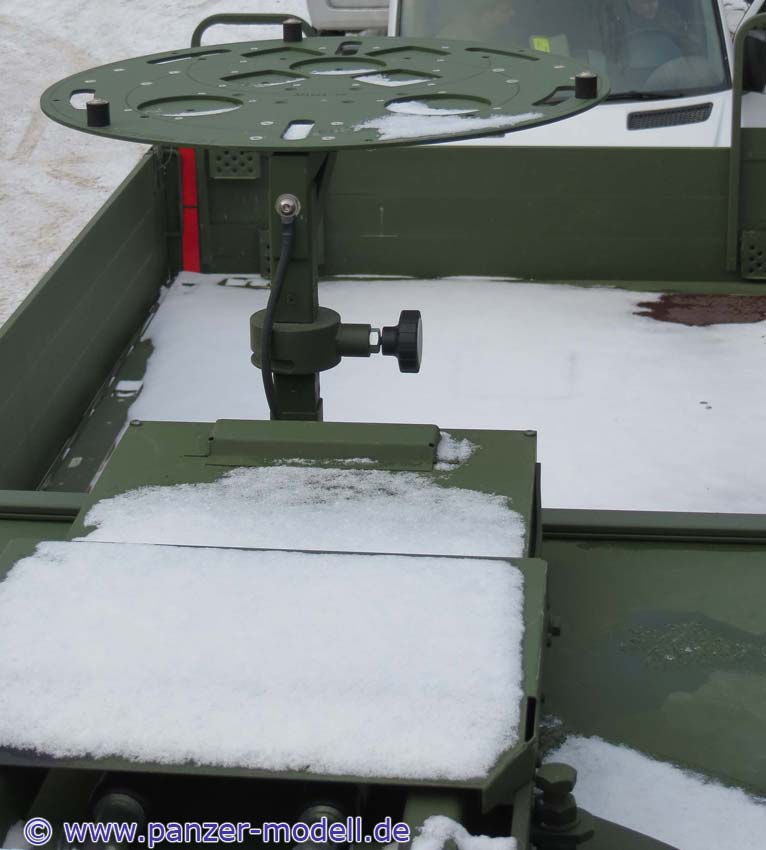

Bodenplatte für FLW

FLW

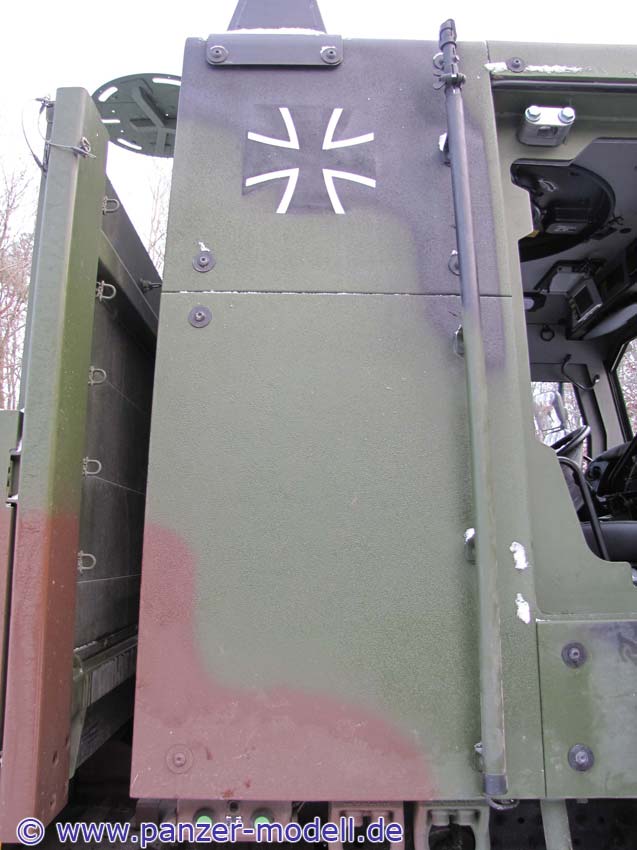

Rückseite Fahrerkabine

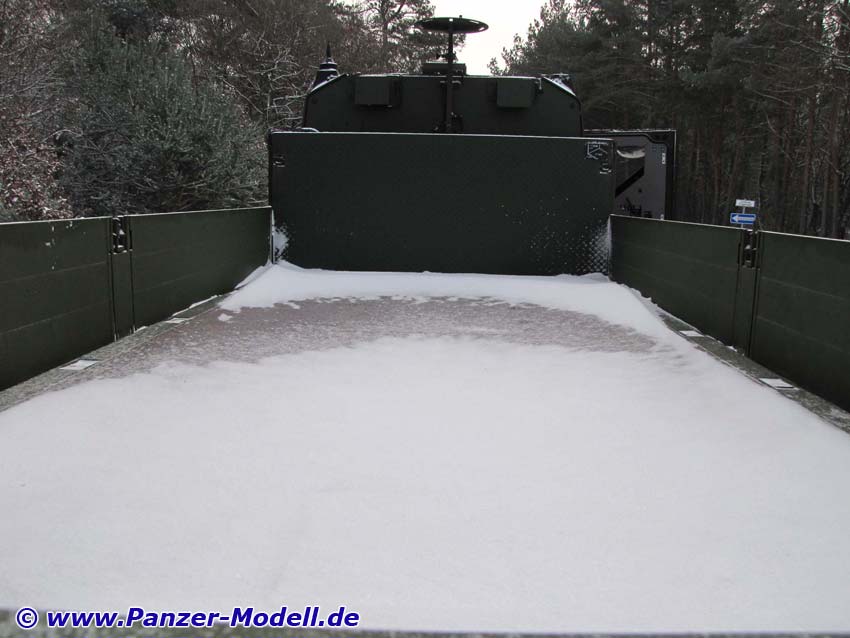

Ladefläche von hinten

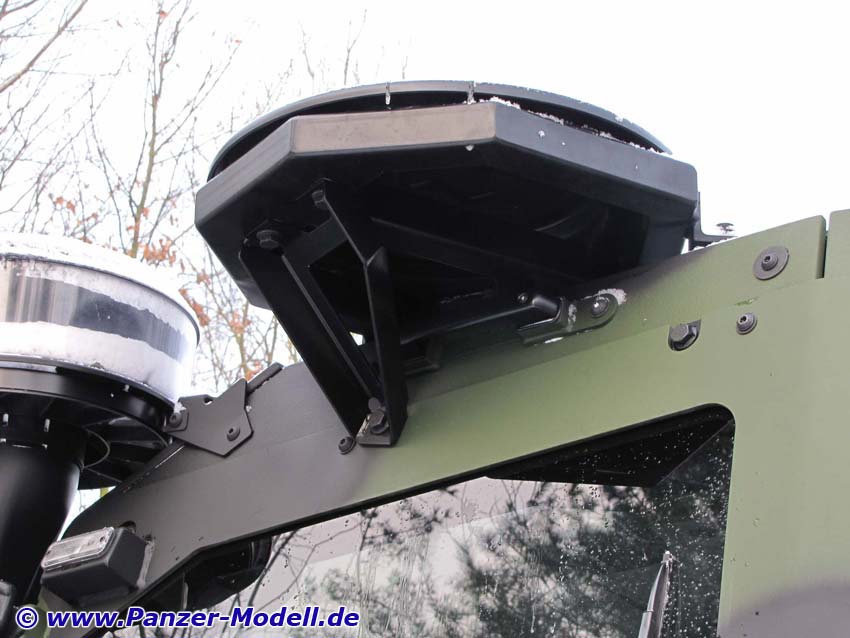

Oberseite Fahrerkabine, Halterung Satcom

Oberseite Fahrerkabine, Luke

Oberseite, links

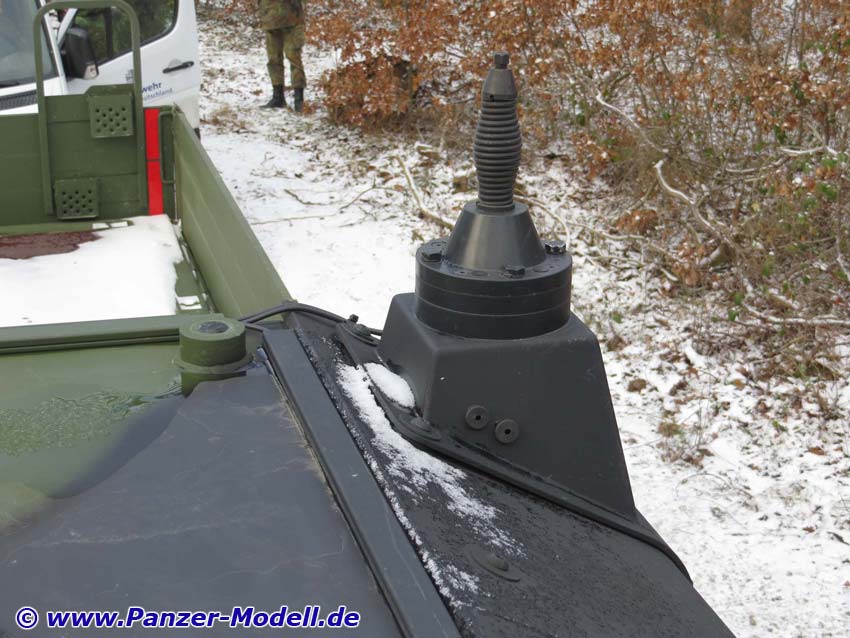

Antennensockel links hinten Fahrerkabine

Oberseite hinten rechts

Sockel FLW von oben

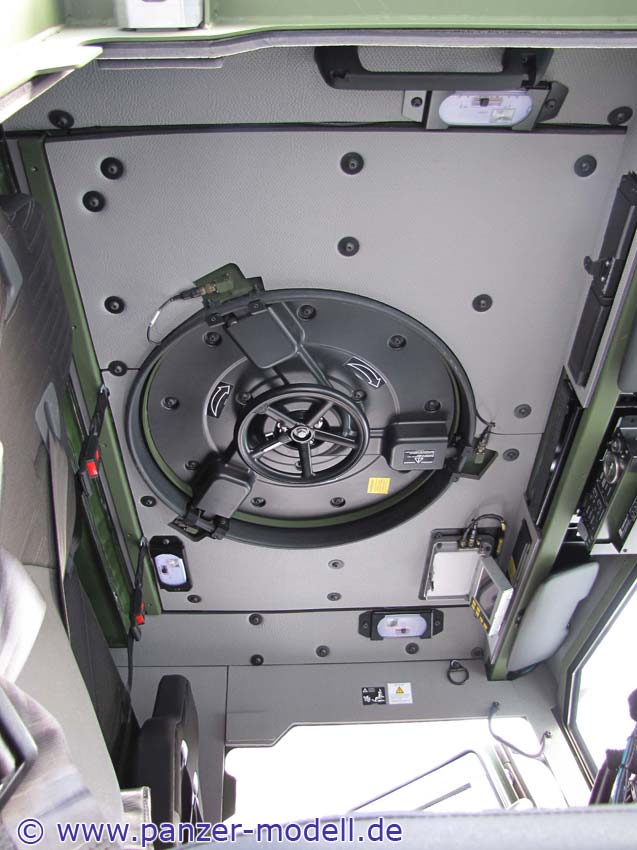

Fahrerkabine Dach von innen

Rückseite Fahrerkabine, oben

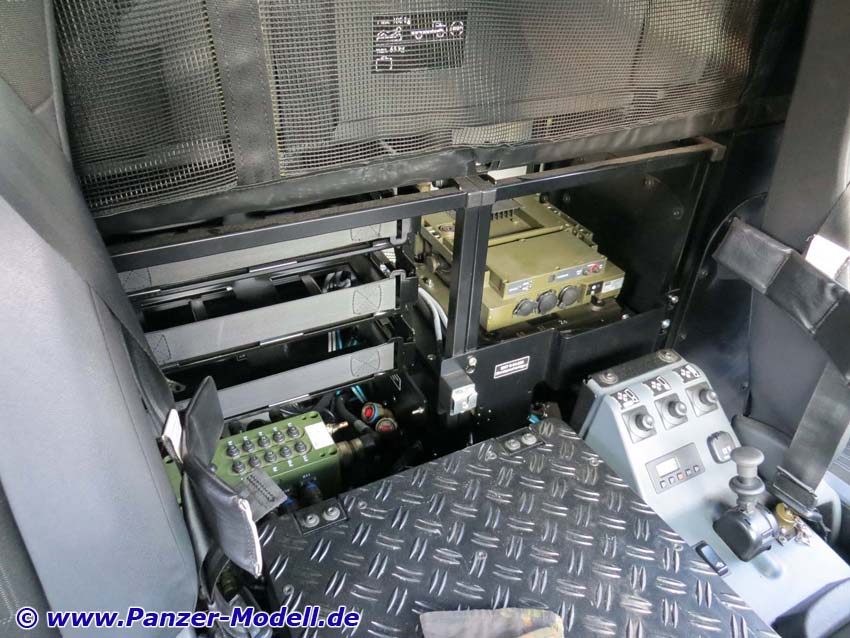

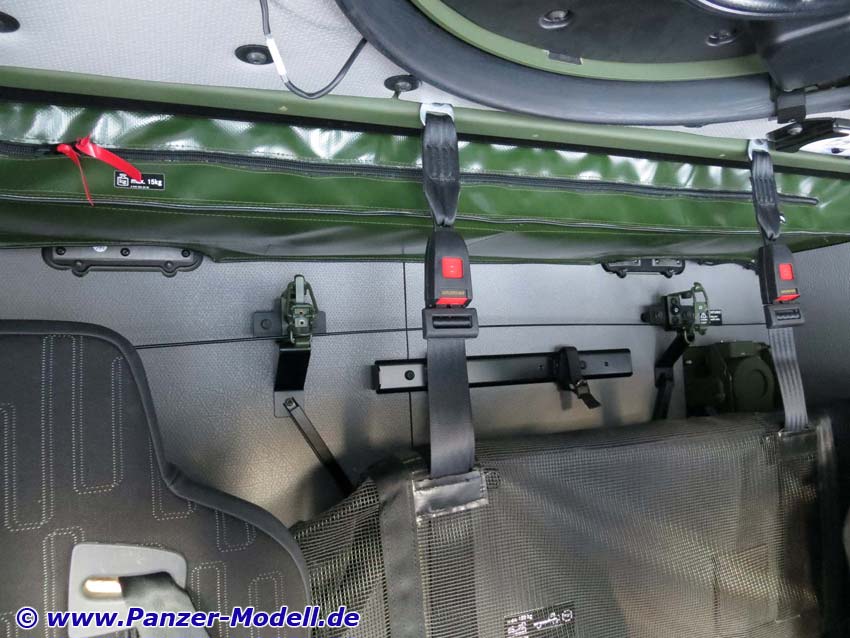

Funkgeräte Rückseite, Fahrerkabine

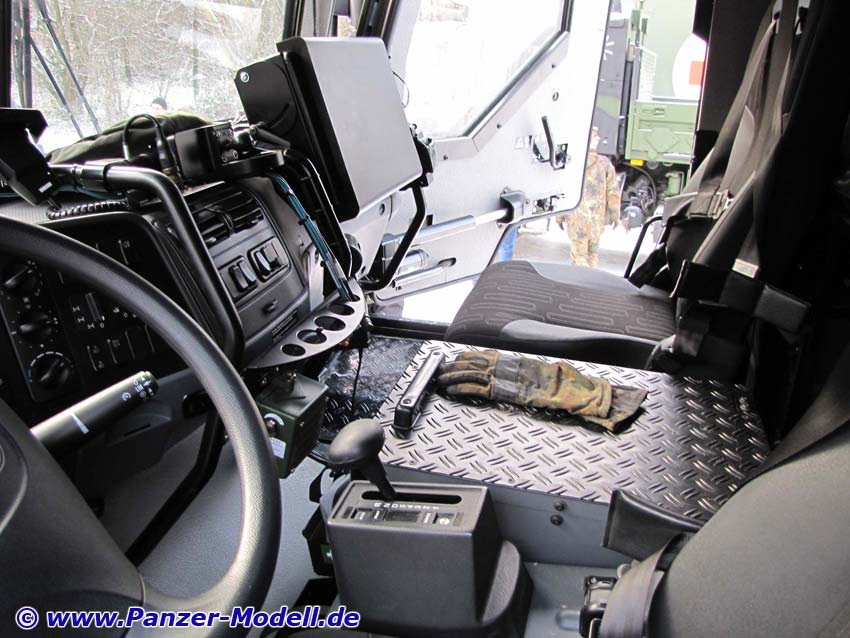

Beifahrerplatz

Fahrerkabine von links

Fahrerarmaturen
