Flakpanzer IV "Wirbelwind"

Als erster richtiger Flakpanzer galt der „Wirbelwind“, da er einen voll drehbaren Turm besaß. Mit fünf Mann Besatzung hatte der „Flakpanzer (2 cm) mit Fahrgestell Panzer IV (Sd.Kfz. 161/4)“ ein Gefechtsgewicht von 22 Tonnen. Das Fahrzeug war bewaffnet mit dem 2-cm-Flakvierling 38, welcher eine hohe Feuerkraft besaß. Der abgewinkelte Drehturm bestand aus zusammengeschweißten 16 mm starken Platten.
Um eine ungehinderte Beobachtung zu ermöglichen, war er nach oben offen, konnte jedoch bei Regen mit einer Zeltplane abgedeckt werden. Im Turm befand sich der Kommandant und neben ihm der Richtschütze, während die zwei Ladeschützen beiderseits der Waffe saßen. Die Seitenrichtgeschwindigkeit betrug mit Handantrieb 28°/s, welche mit einem später verwendeten hydraulischen Schwenkwerk auf 60°/s gesteigert werden konnte.
In 90 Magazinkästen konnten insgesamt 3200 Schuss Munition mitgeführt werden.

Die Montage der Fahrzeuge erfolgte in dem OKH-eigenen Unternehmen Ostbau im niederschlesischen Sagan. Von August 1944 bis Februar 1945 wurden 105 Wirbelwind hergestellt.
Quelle: Wikipedia

Seitenangaben beziehen sich auf "In Fahrtrichtung gesehen"

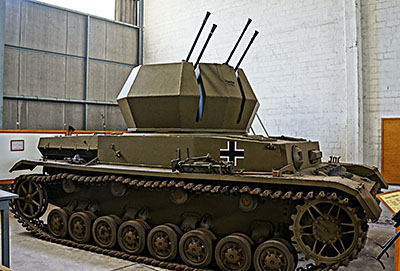

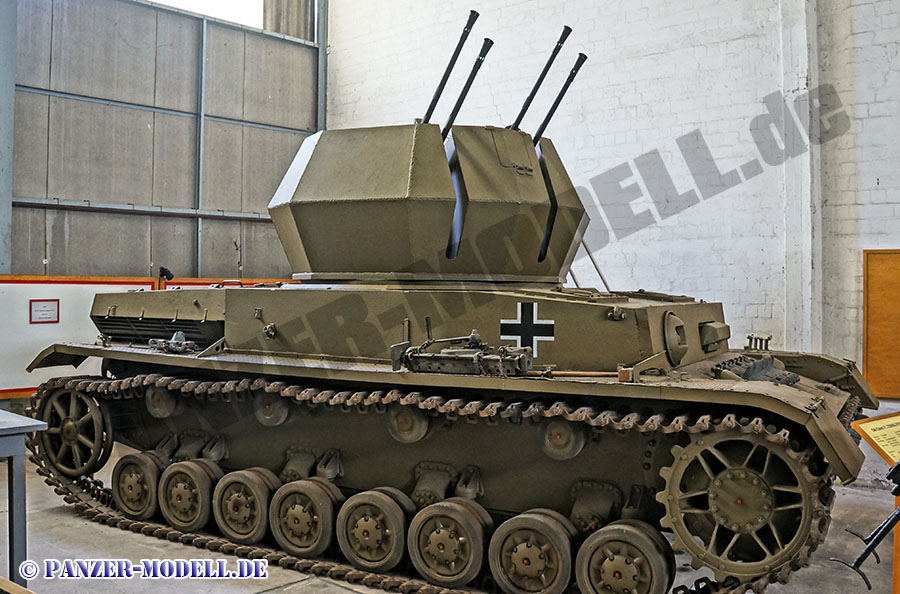

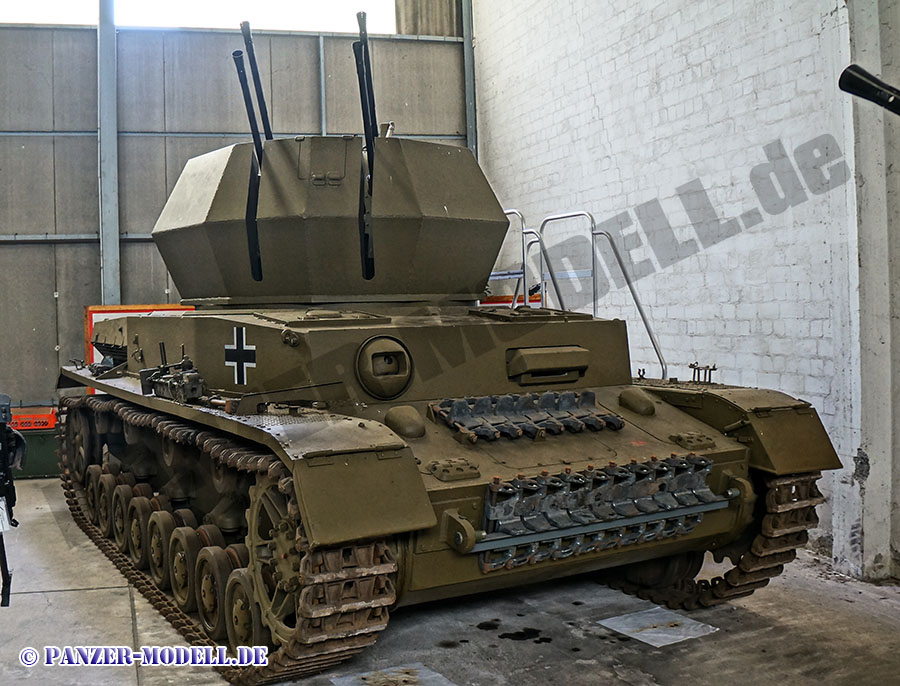

Gesamtansicht vorn rechts

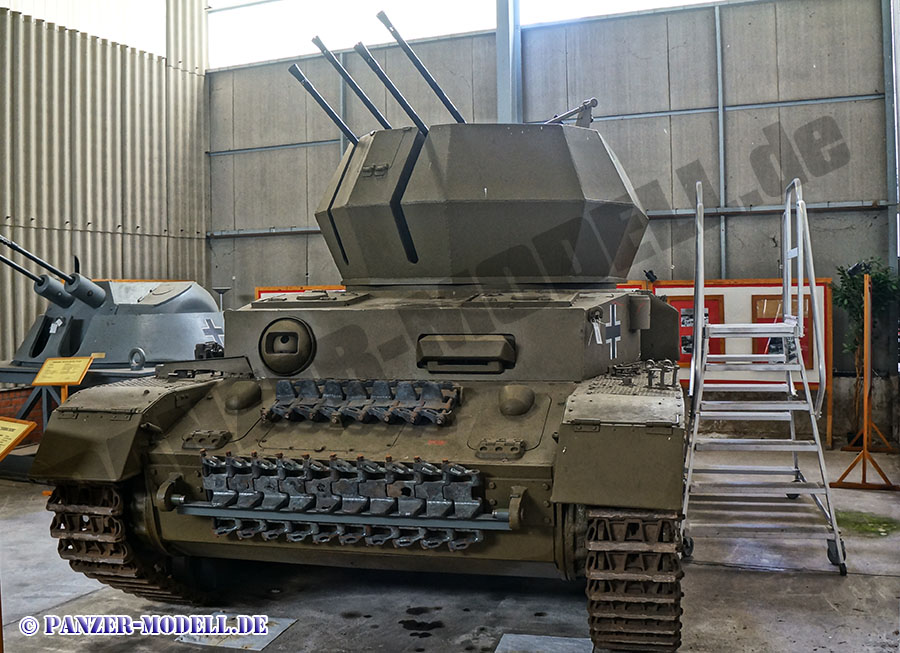

Gesamtansicht vorn

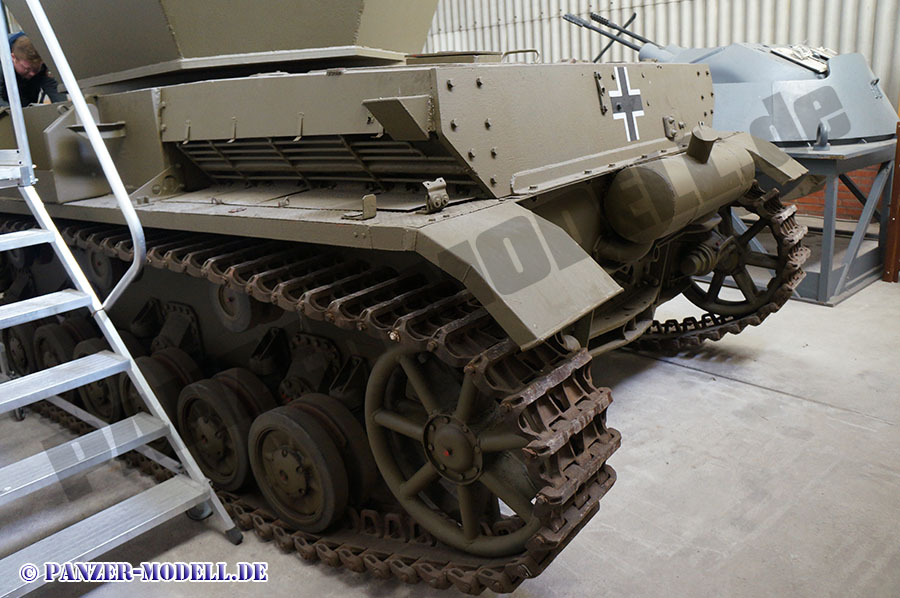

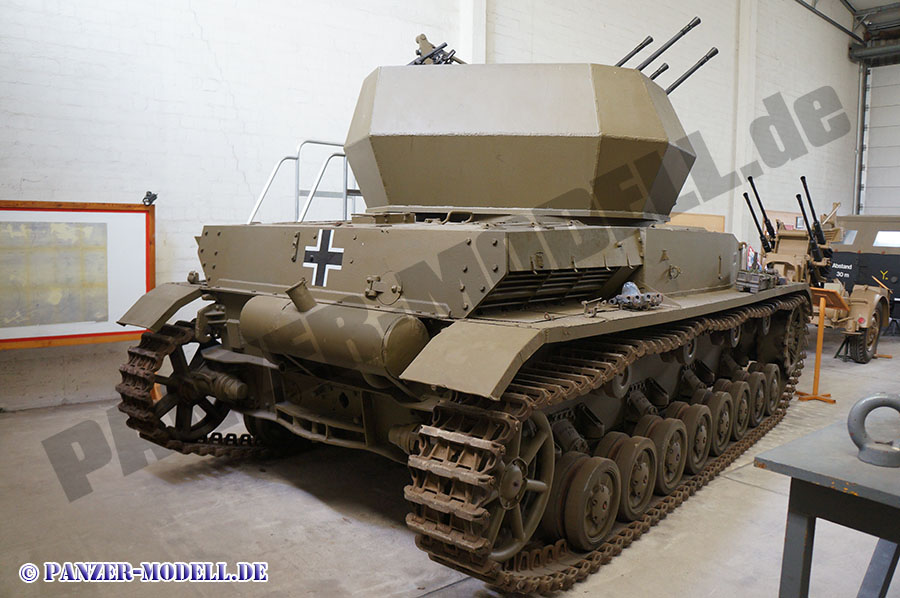

Gesamtansicht hinten rechts

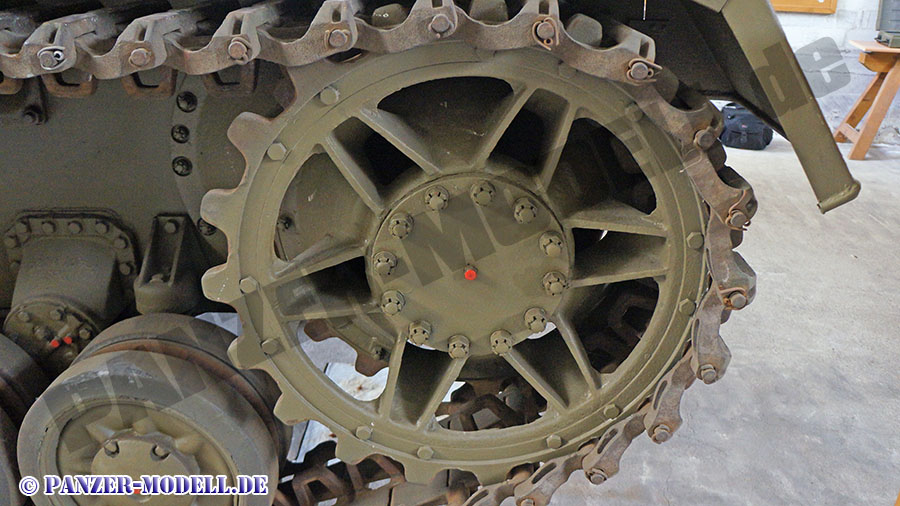

Treibrad vorn rechts

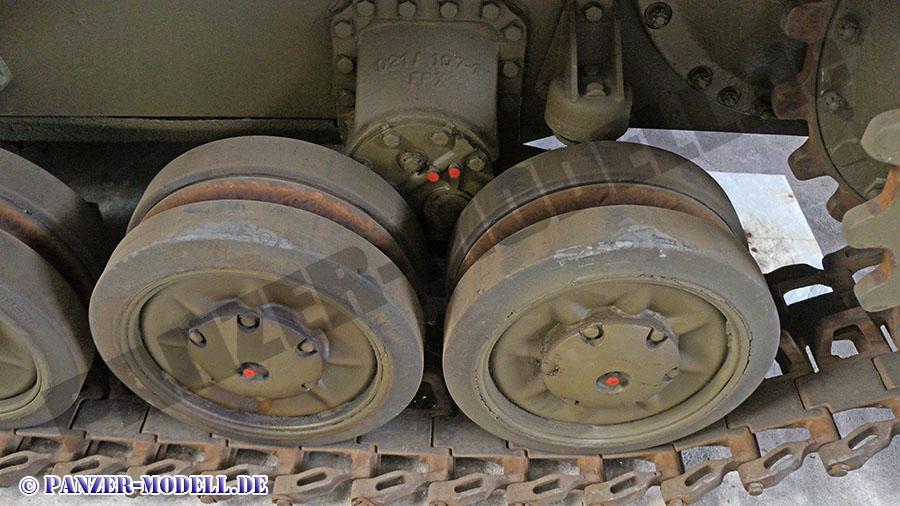

Laufrollen rechts

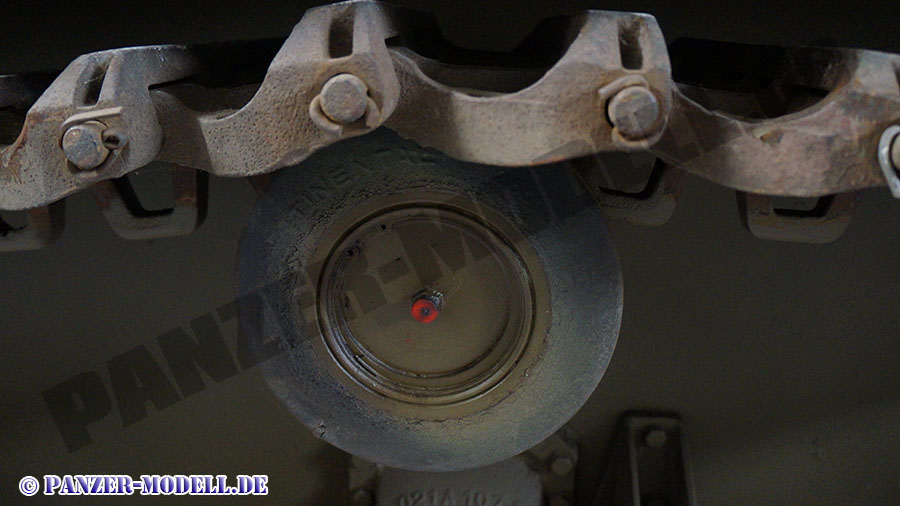

Stützrolle vorn rechts

Leitrad hinten rechts

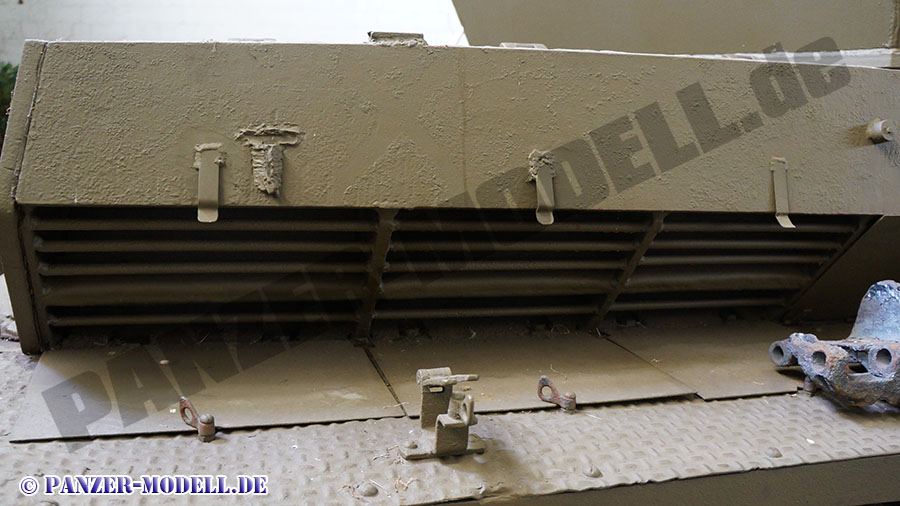

Lufteinlass Motordeck rechts

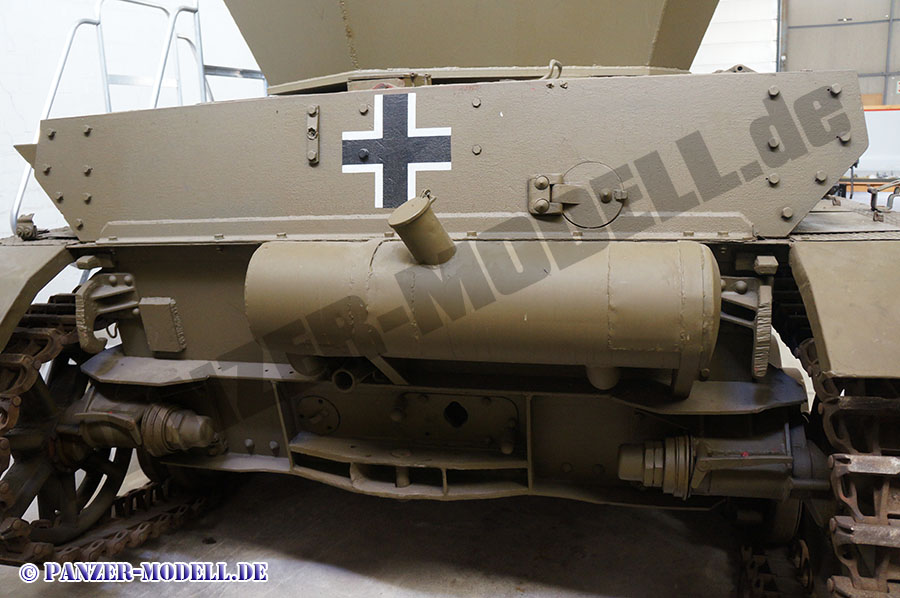

Heckbereich der Wanne

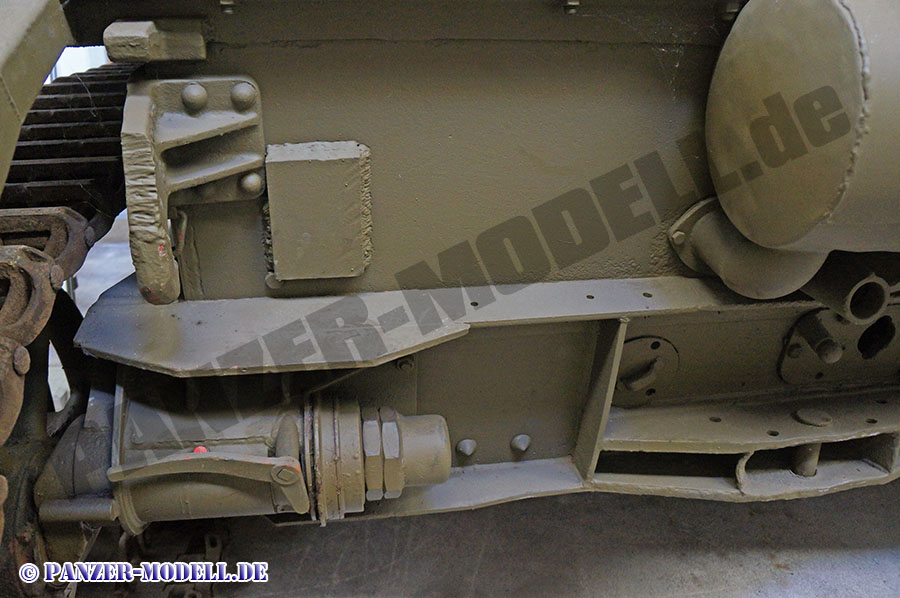

Kettenspanner links

Heckbereich hinten links

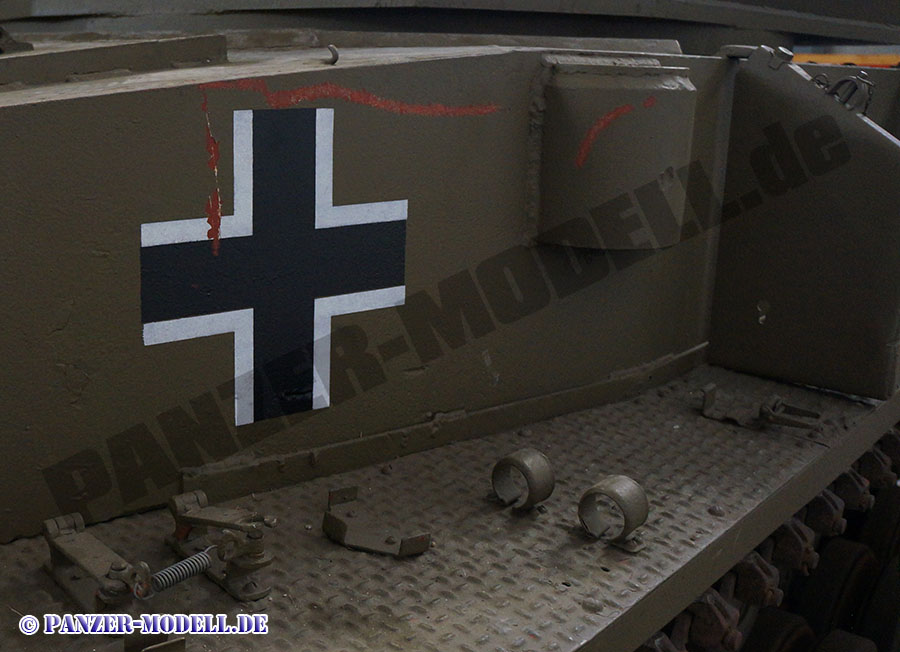

Linke Seite mittig

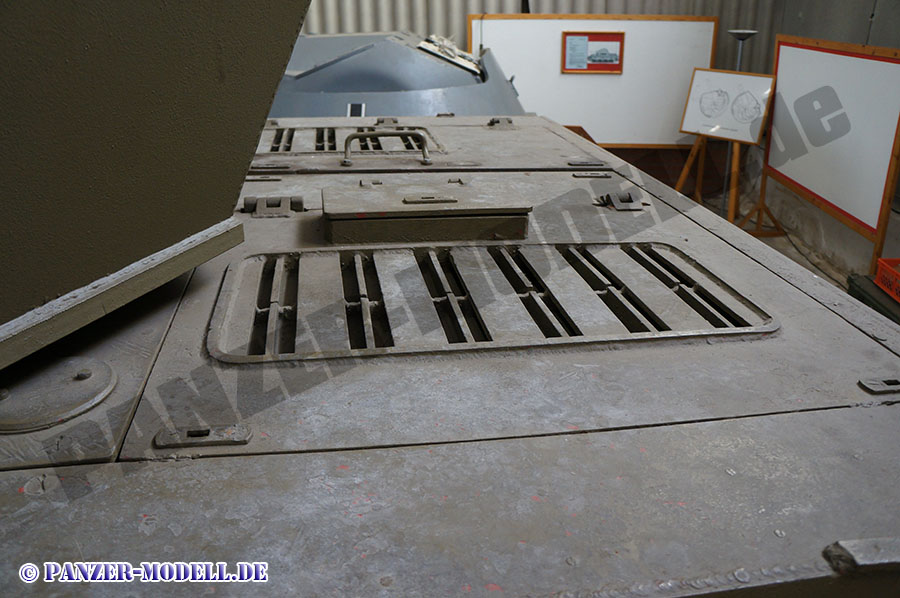

Motordeck

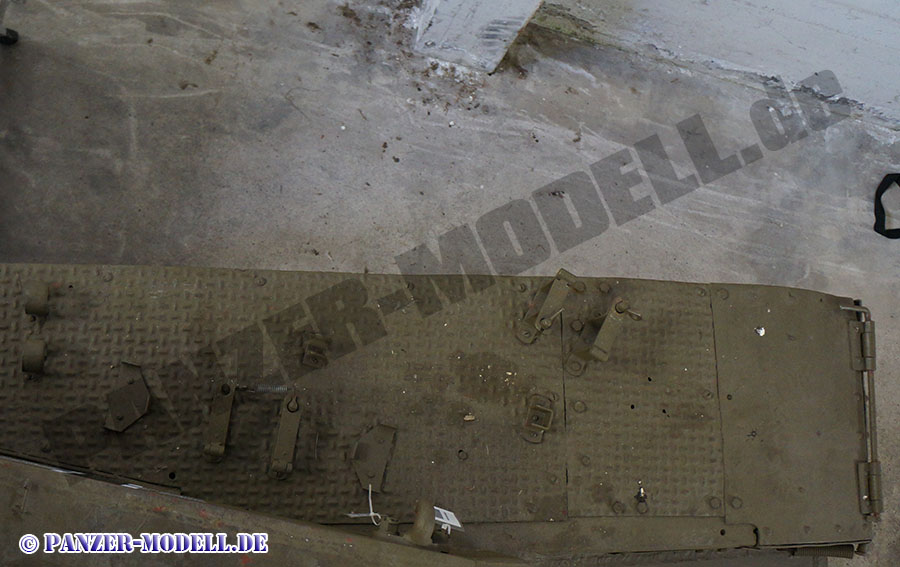

Kettenblech vorn links

Kettenblech vorn links von oben

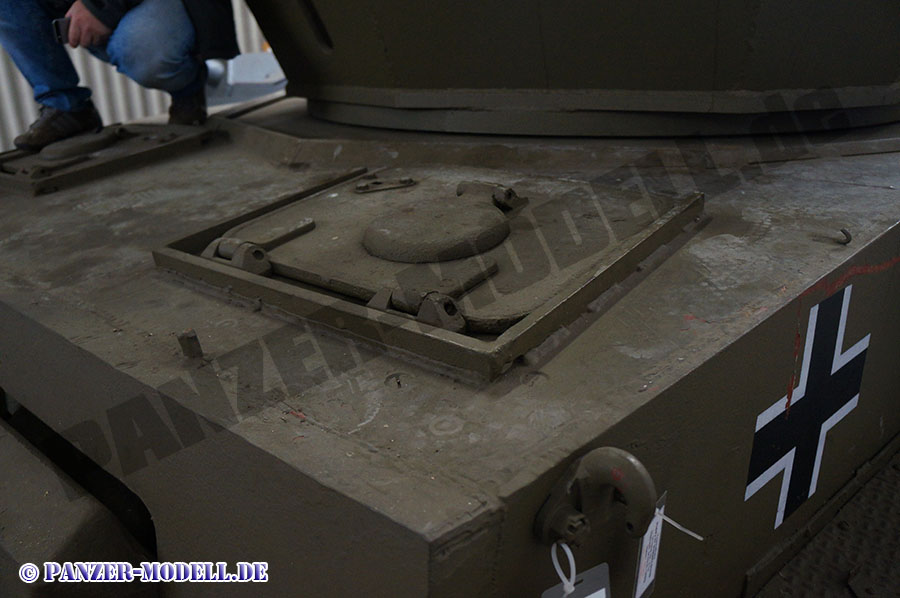

Fahrerluke

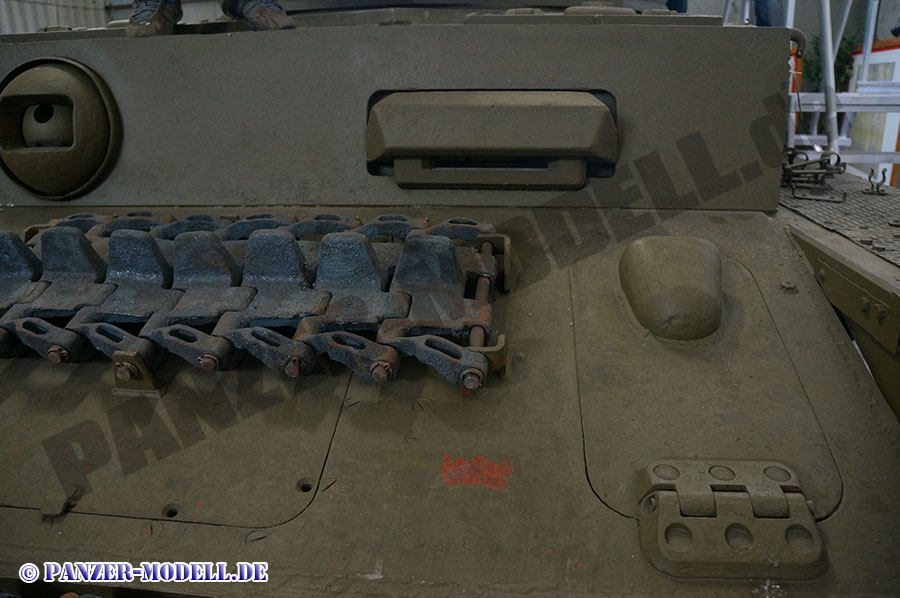

Glacisplatte und Fahrersichtklappe

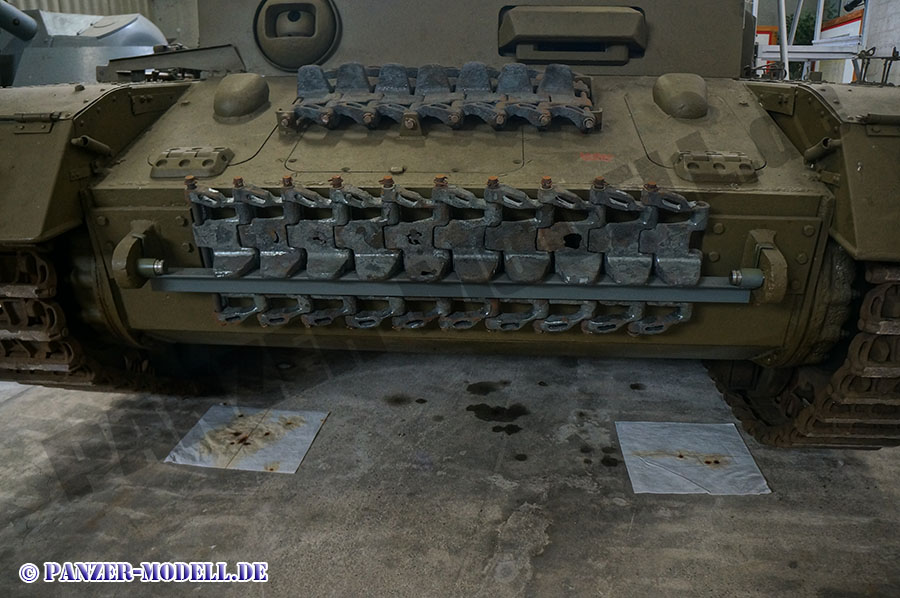

Frontseite

Turm vorn links

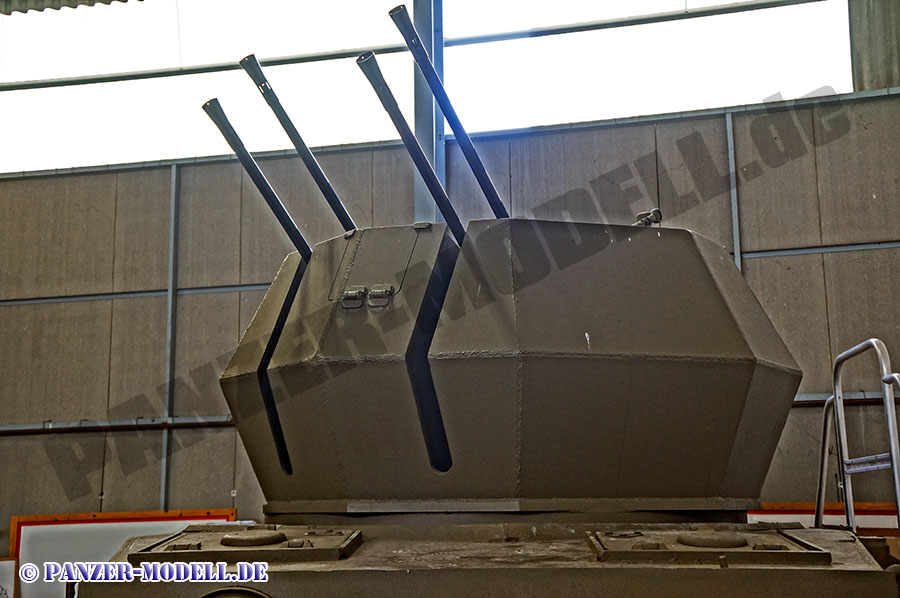

Turm linke Seite

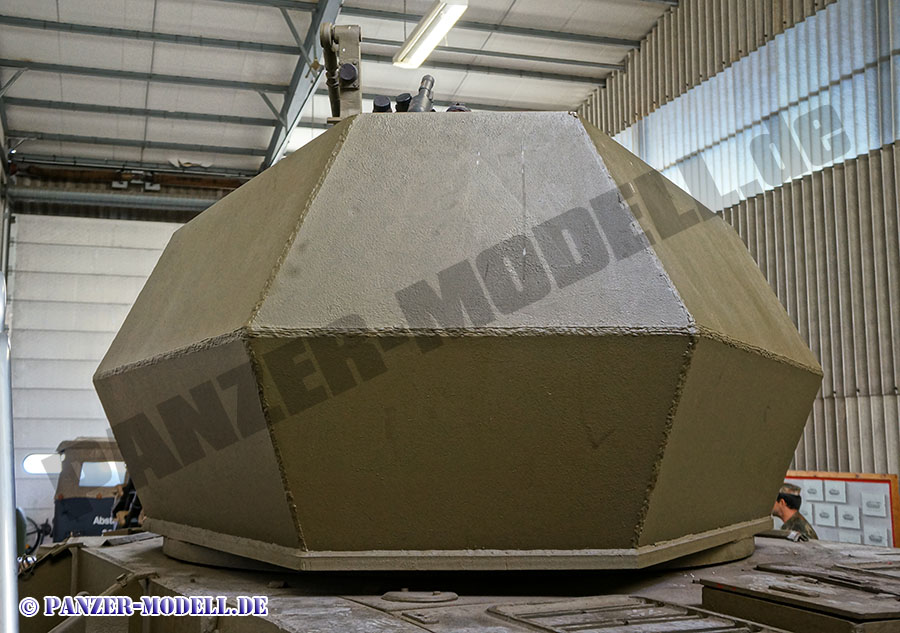

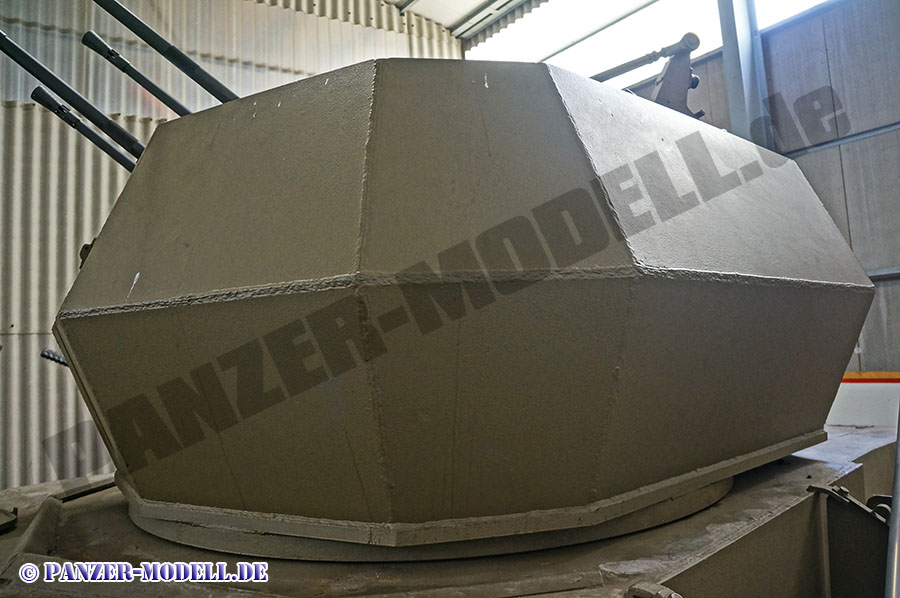

Heckseite Turm

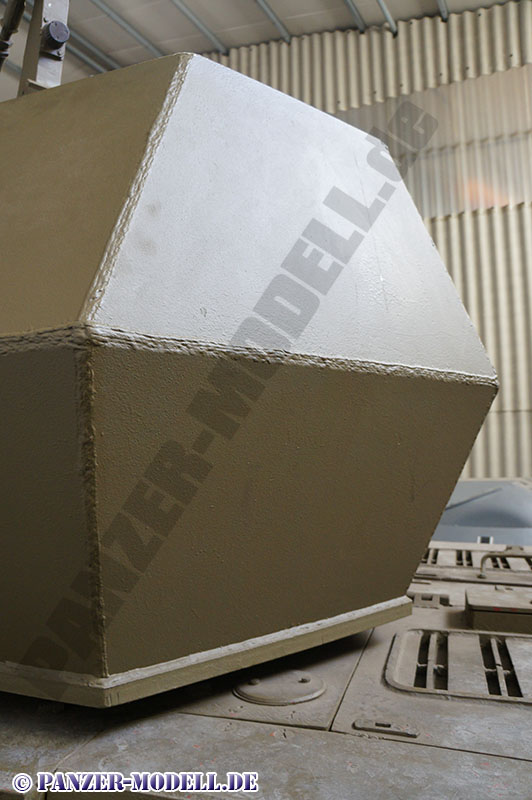

Turmheckplatten

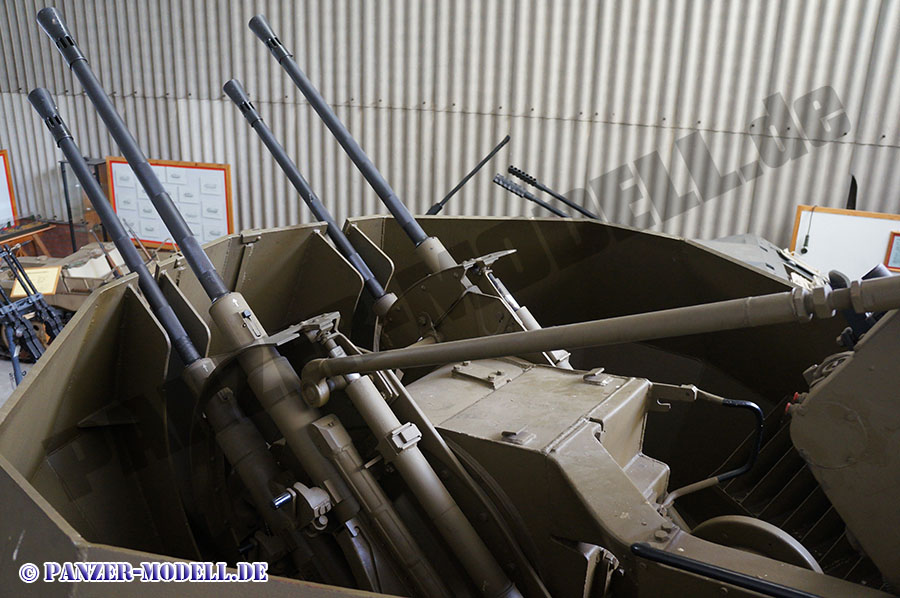

Blick auf den Vierling von links

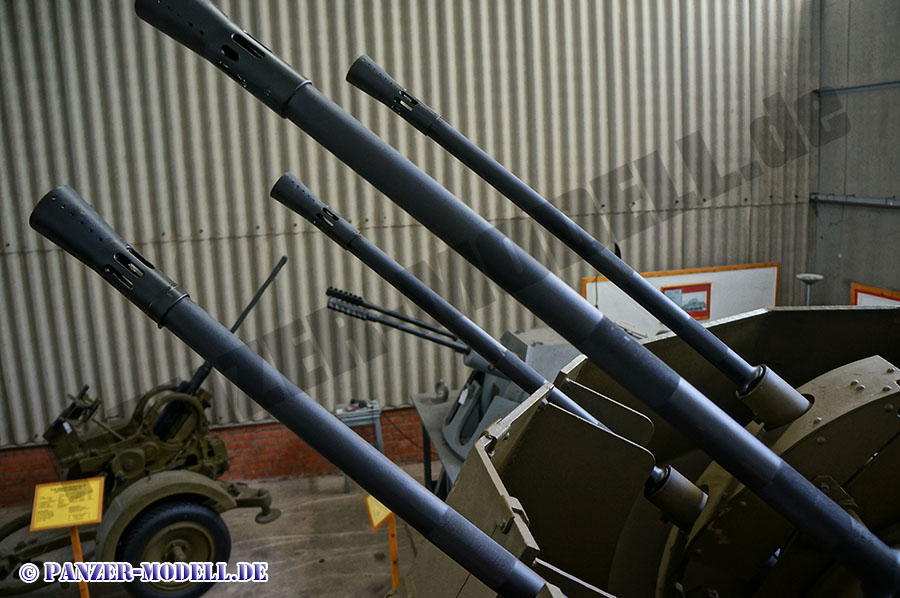

Flakrohre

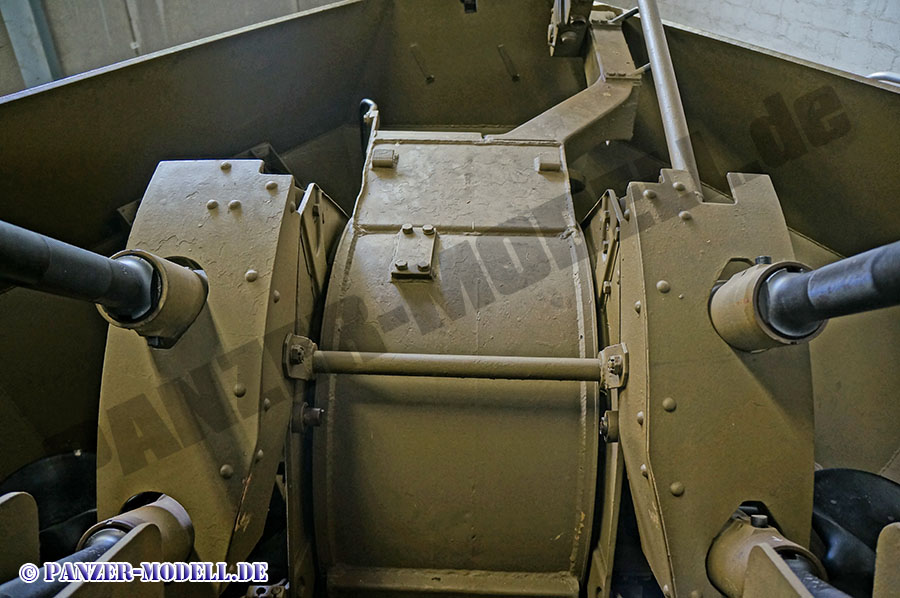

Vierling von vorn

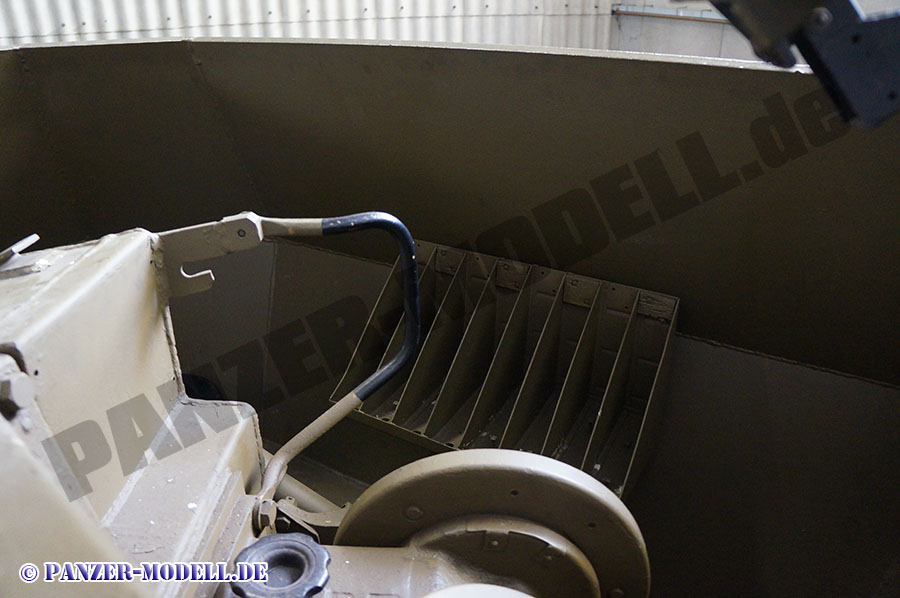

Magazinhalter rechts

Ladeschützensitz rechts

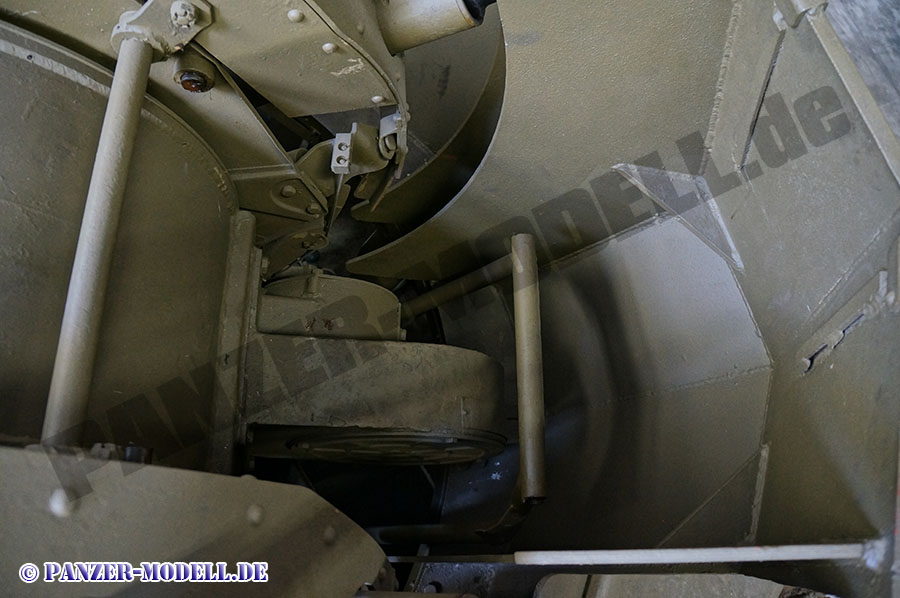

Front Innenseite Turm

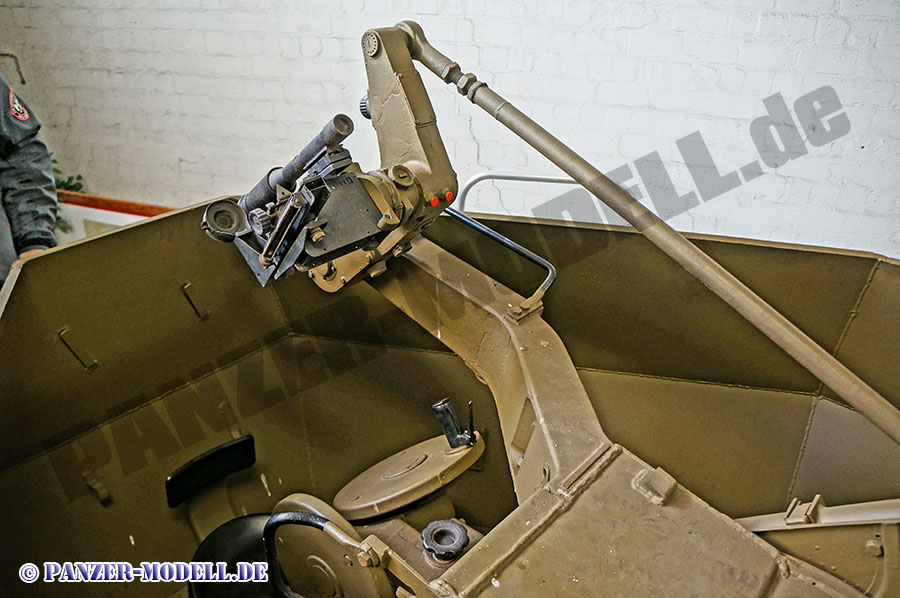

Zieloptik

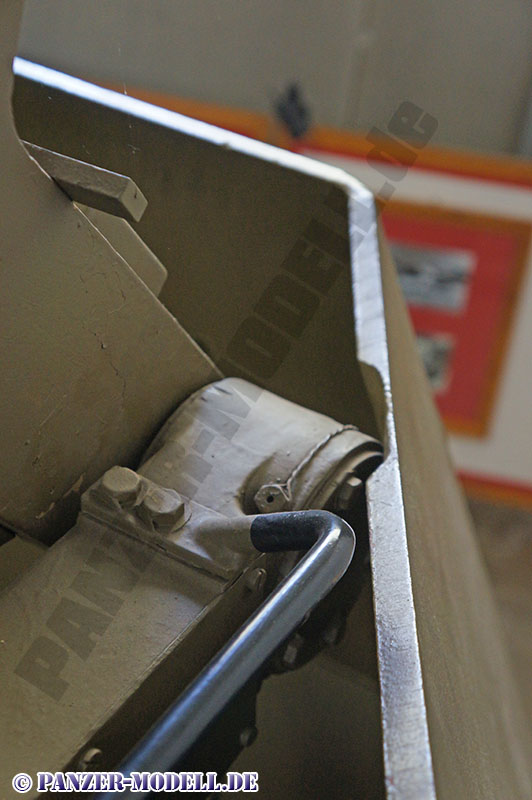

Aussparung im Turm
