Mörserkampfsystem auf Wiesel 2 Prototyp

Der lePzMrs bildet die Wirkkomponente des Systemverbunds Mörserkampfsystems.
Ausgestattet mit einem rücklaufgelagerten 120 mm Vorderladermörser, der sowohl für herkömmliche Munition mit 8.000 m Reichweite als auch für endphasengelenkte Munition ausgelegt ist, wird die Waffenanlage unter ballistischem und ABC-Schutz bedient und nachgeladen. Durch die automatische Richtungs-, Höhen- und Positionsbestimmung sowie die vollautomatische Korrektur der Waffenposition von Schuss zu Schuss wird eine schnelle Feuerbereitschaft sowie hohe Präzision gewährleistet. Dadurch kann der Wiesel 2 lePzMrs für schnelle Positionswechsel eingesetzt werden - Hide-hit-run-hide Taktik.
Aufgrund einer Gewichtssteigerung zu den anderen Wiesel 2 Varianten verfügen die Serienfahrzeuge über fünf Laufrollenpaare. Die Prototypen (wie in diesem In Detail) sind abweichend mit vier Laufrollenpaare ausgestattet.
Quelle: Wikipedia

Der leichte Panzermörser verfügt über 3 Mann Besatzung, die unter ABC Schutz arbeiten können. Innerhalb von 20 Sekunden können 3 Schuss abgefeuert werden. Nach jedem Schuss richtet sich das Fahrzeug mittels der beiden Heck Stützstempel ganz automatisch neu aus um eine höchstmögliche Zielgenuigkeit zu gewährliesten.
Eingebunden ist der Mörser in das FüInfSysH und damit zu den anderen, aufklärenden und führenden System des Verbundes.

Die Bundeswehr hat 2009 zunächst 8 dieser Mörserfahrzeuge bei Rheinmetall geordert, von denen die ersten 2011 zur Auslieferung kommen.

Vielen Dank für die Fotos an Hans-Hermann Bühling und Claude Balmefrezol

Seitenangaben beziehen sich auf "In Fahrtrichtung gesehen"


Gesamtansicht vorn links

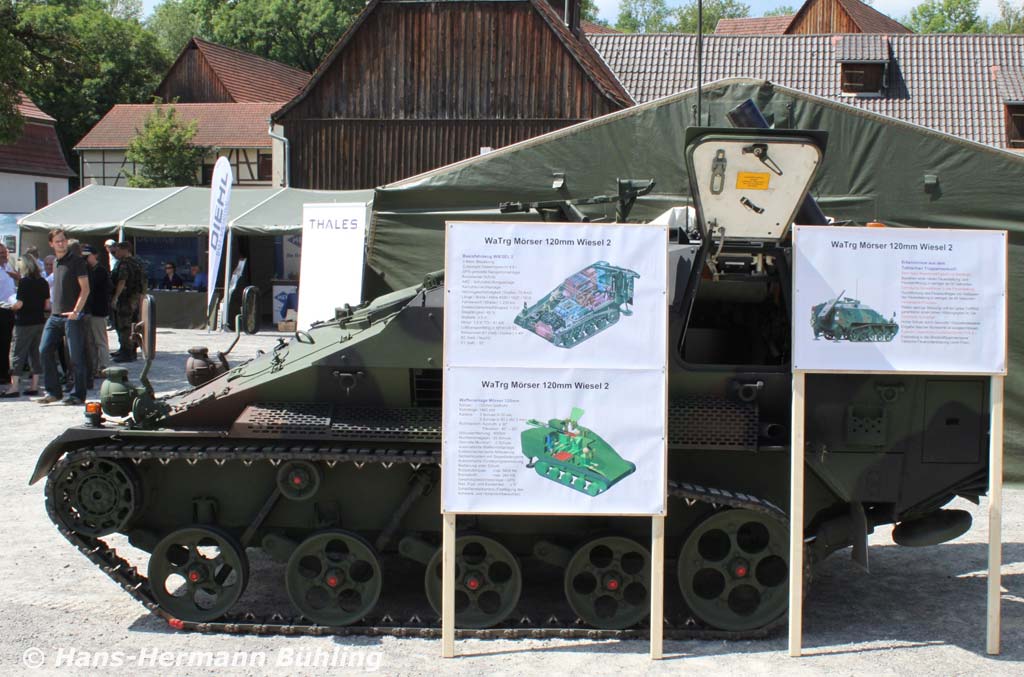

linke Seite, Stützstempel eingezogen

linke Seite, Stützstempel ausgefahren

Gesamtansicht hinten rechts

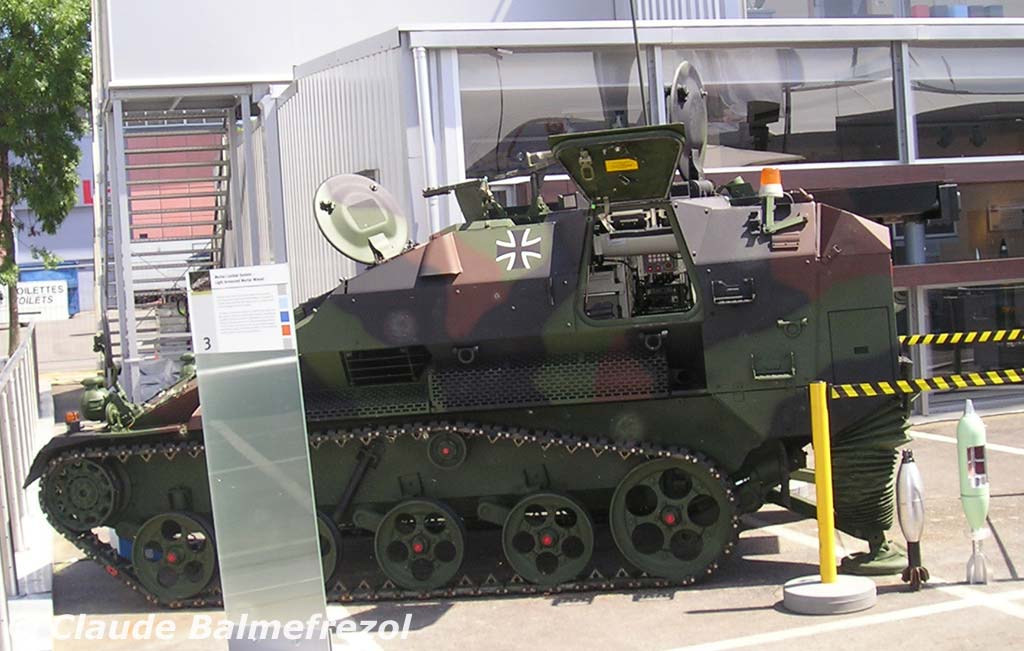

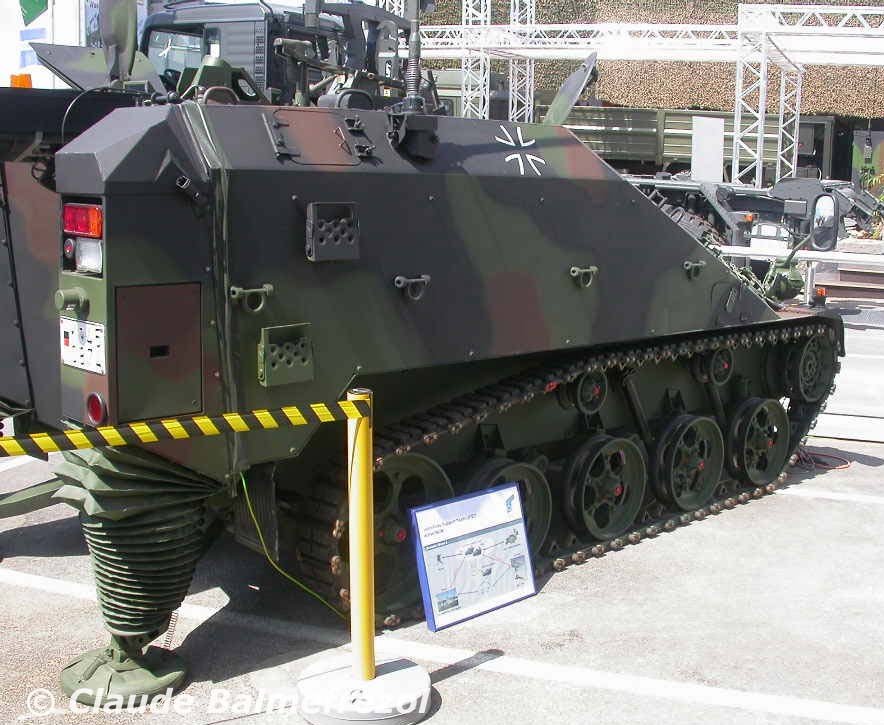

rechte Seite

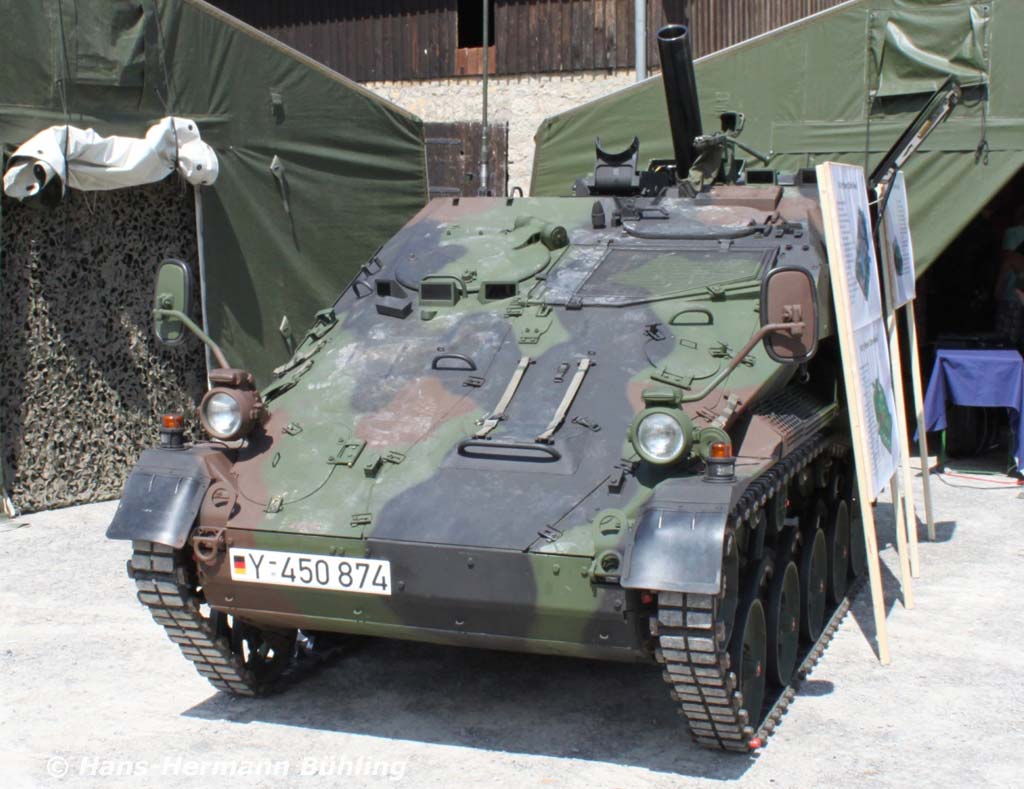

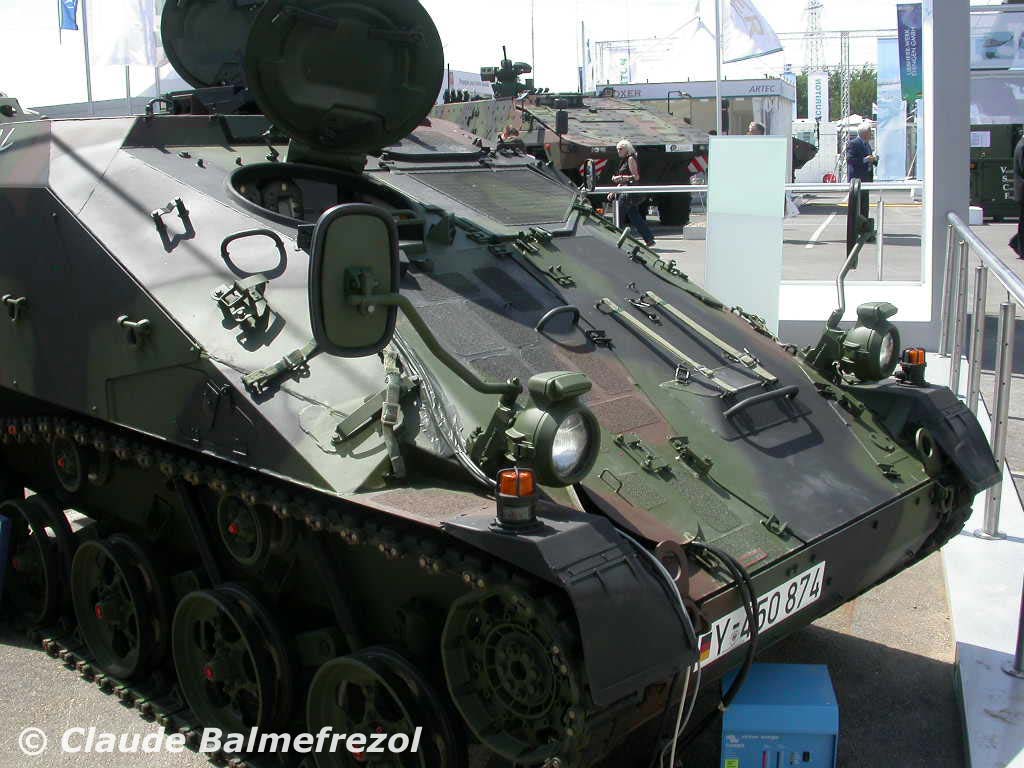

Ansicht vorn rechts

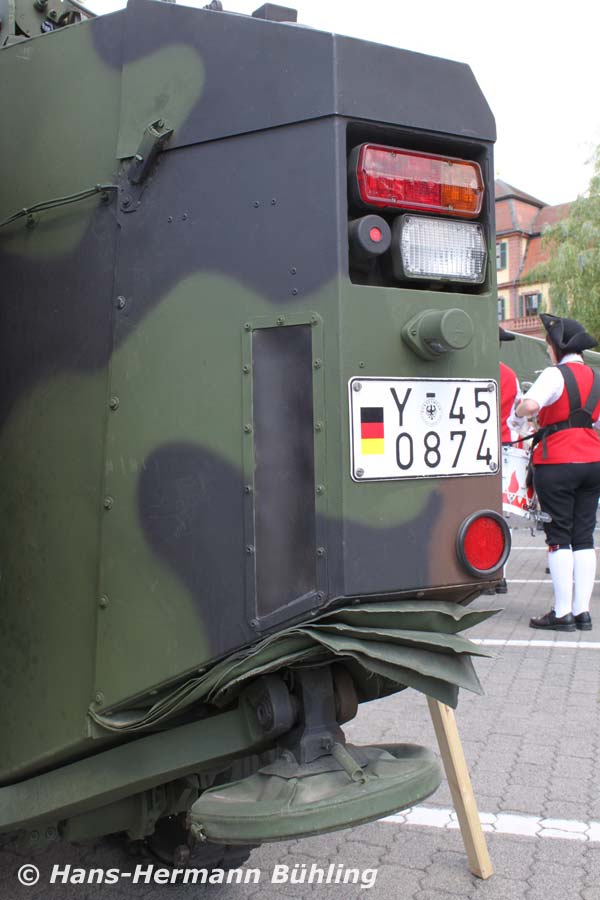

hintere linke Seite

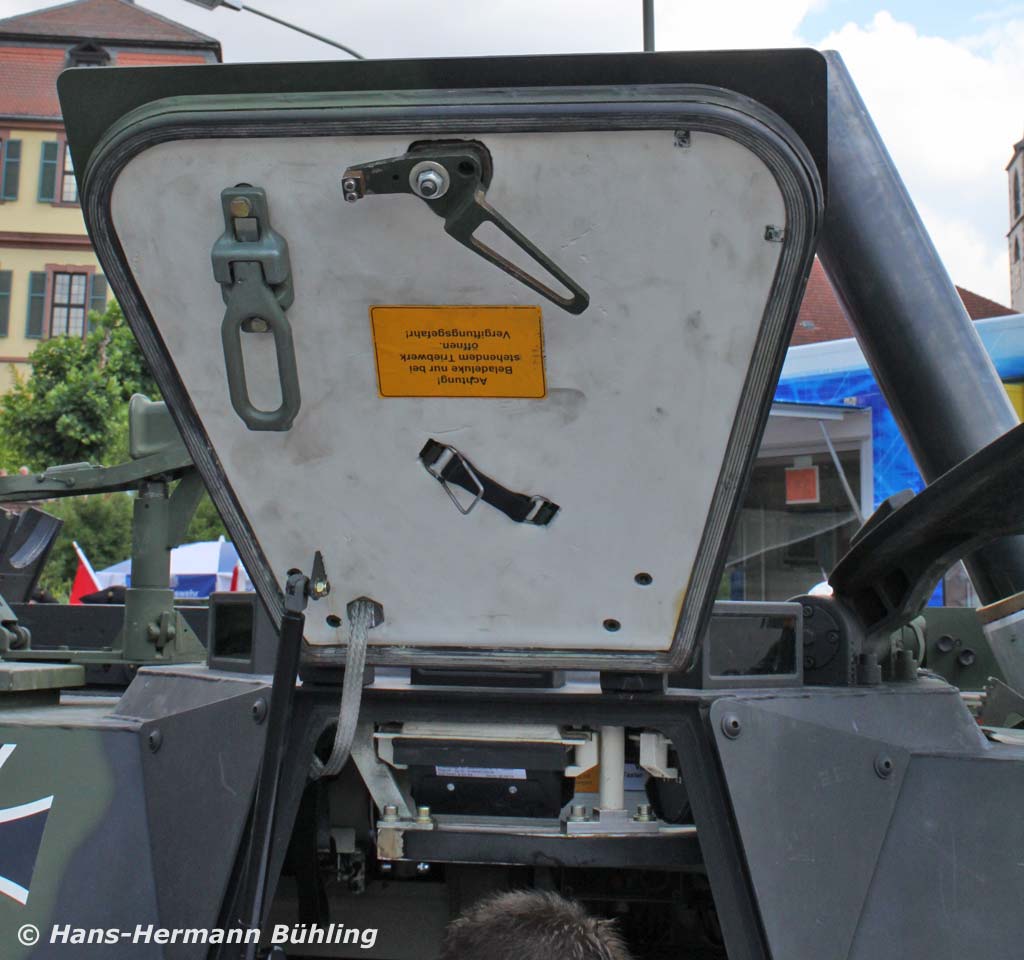

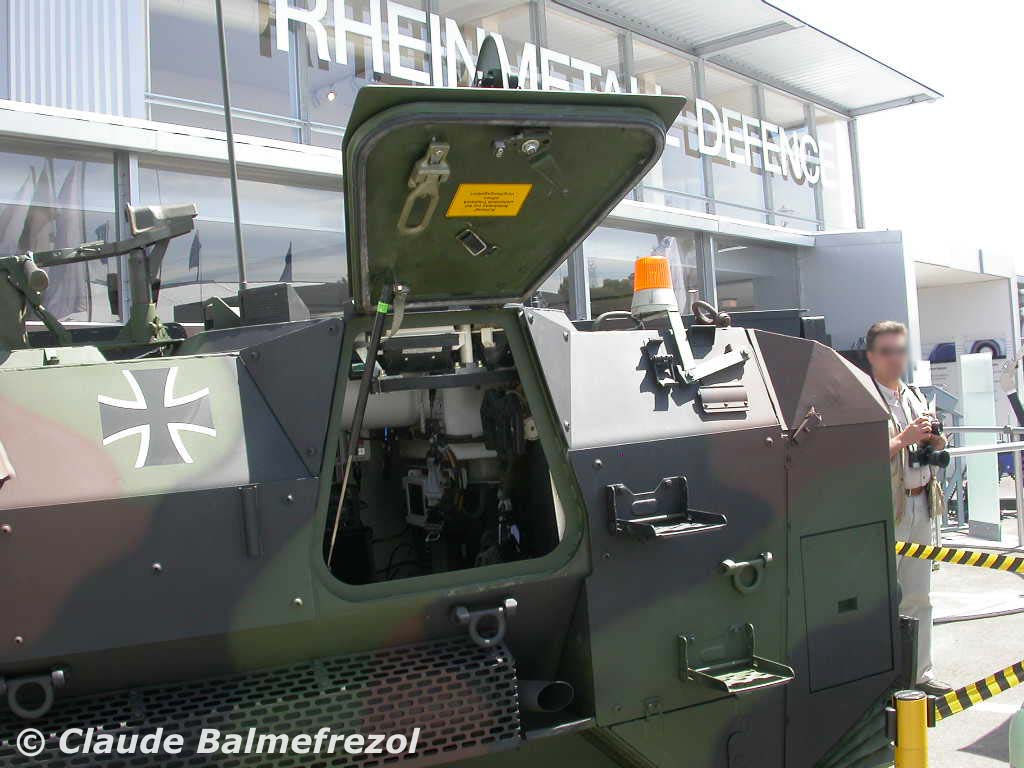

Geöffnete Zugangsklappe links

Geöffnete Kommandantenluke

Hintere Seite, Stützstempel links

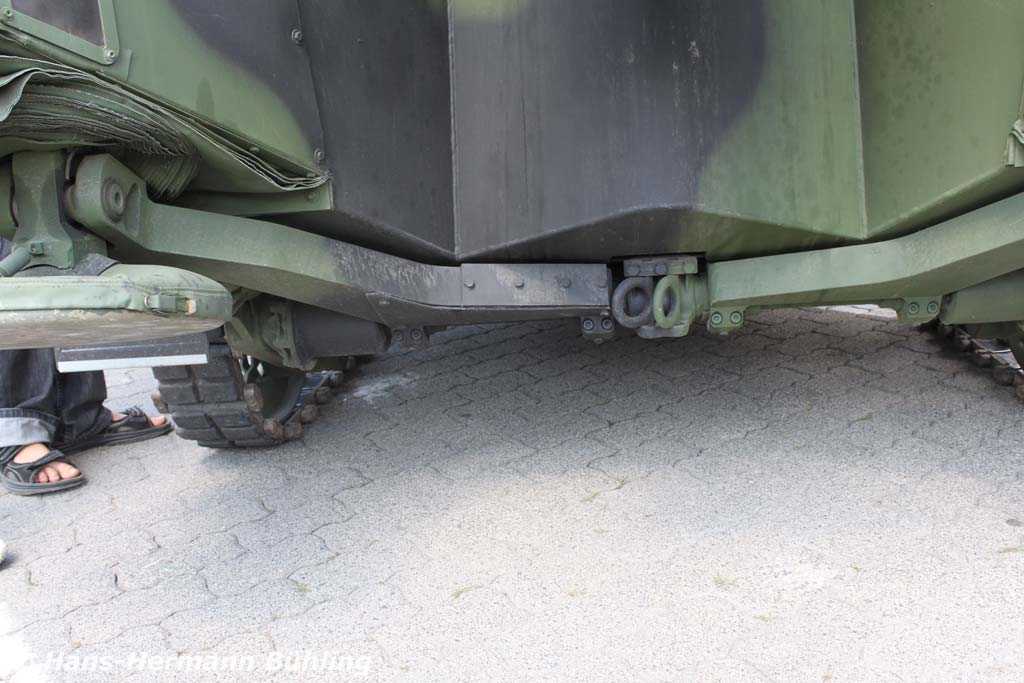

Stützstempelverstrebungen, Heckseite Mitte unten

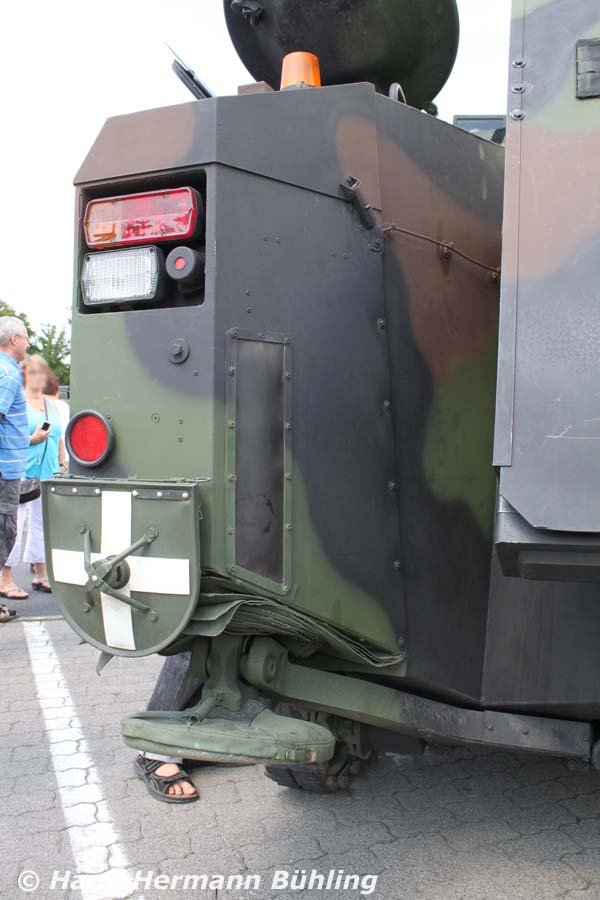

Hintere Seite, Stützstempel rechts

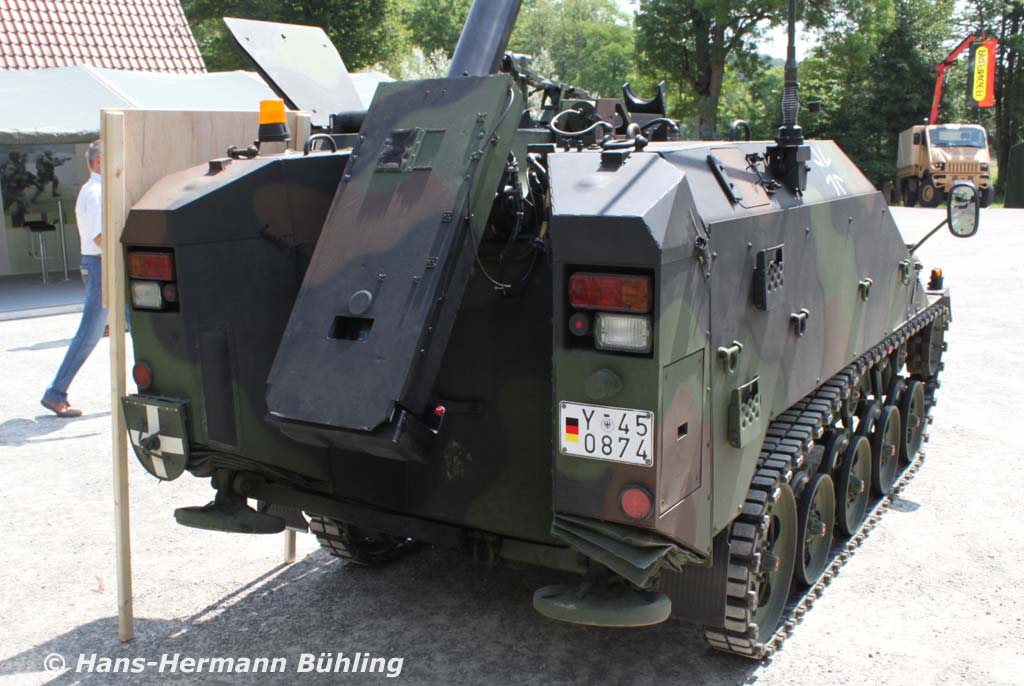

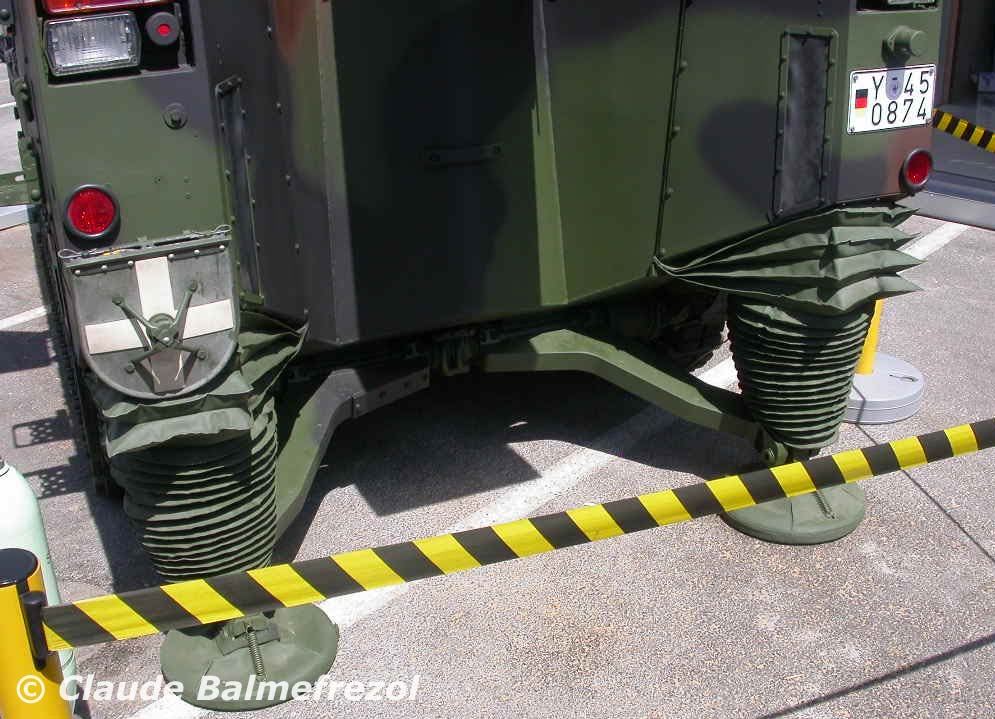

Heckseite mit ausgefahrenen Stützstempeln

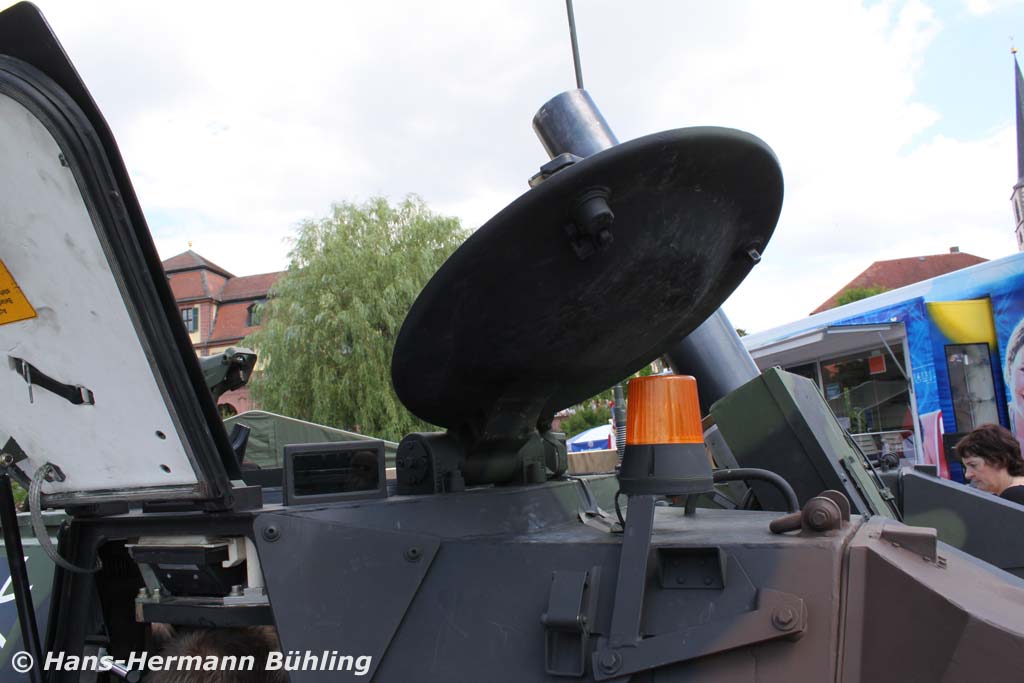

Rückseite Mörserbox

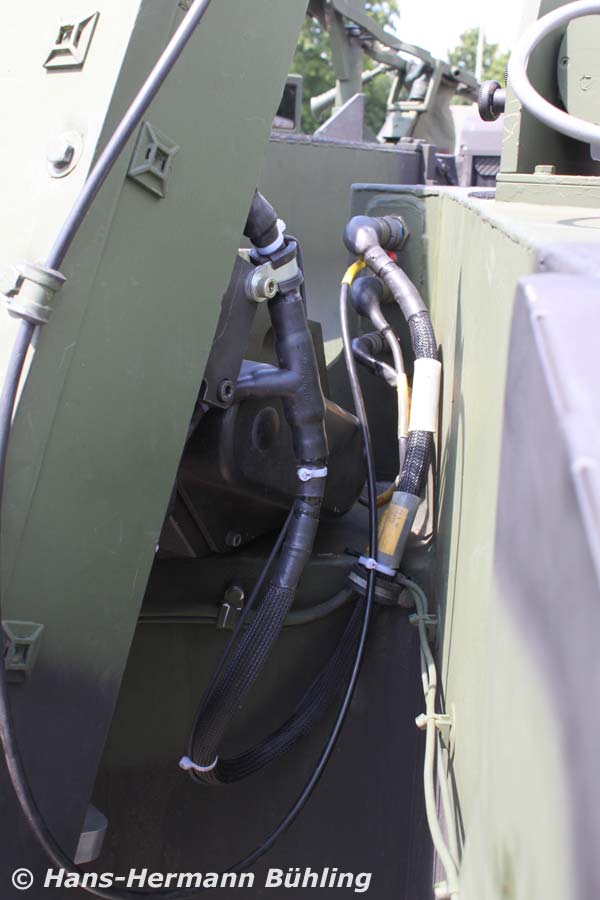

Verkabelung Mörserunterseite

Oberseite Heckbereich

Oberseite hinten links

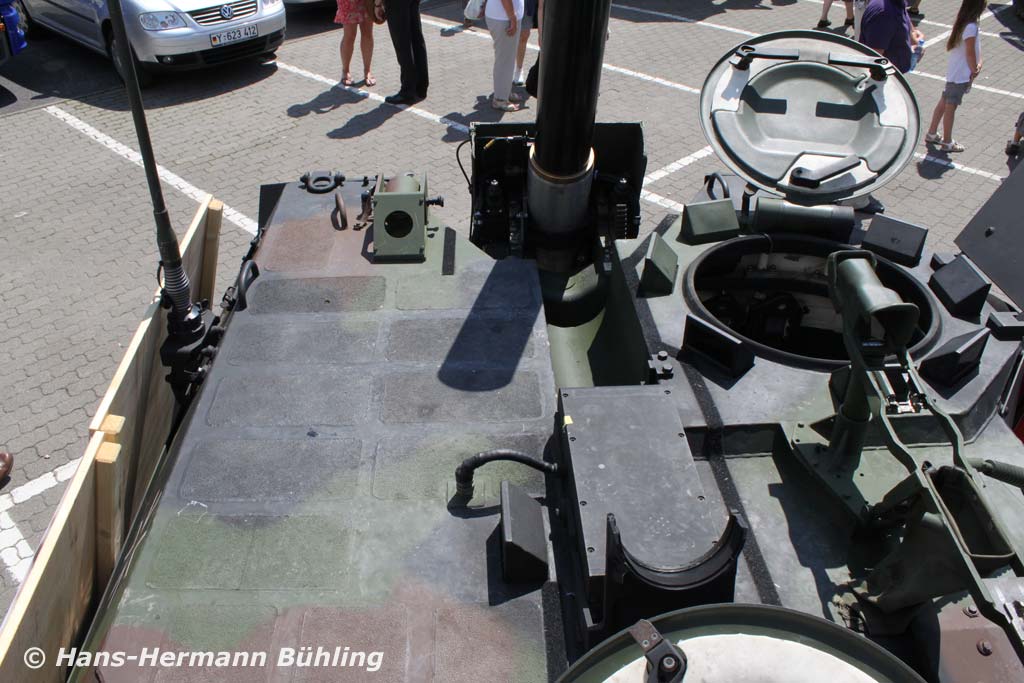

Oberseite links

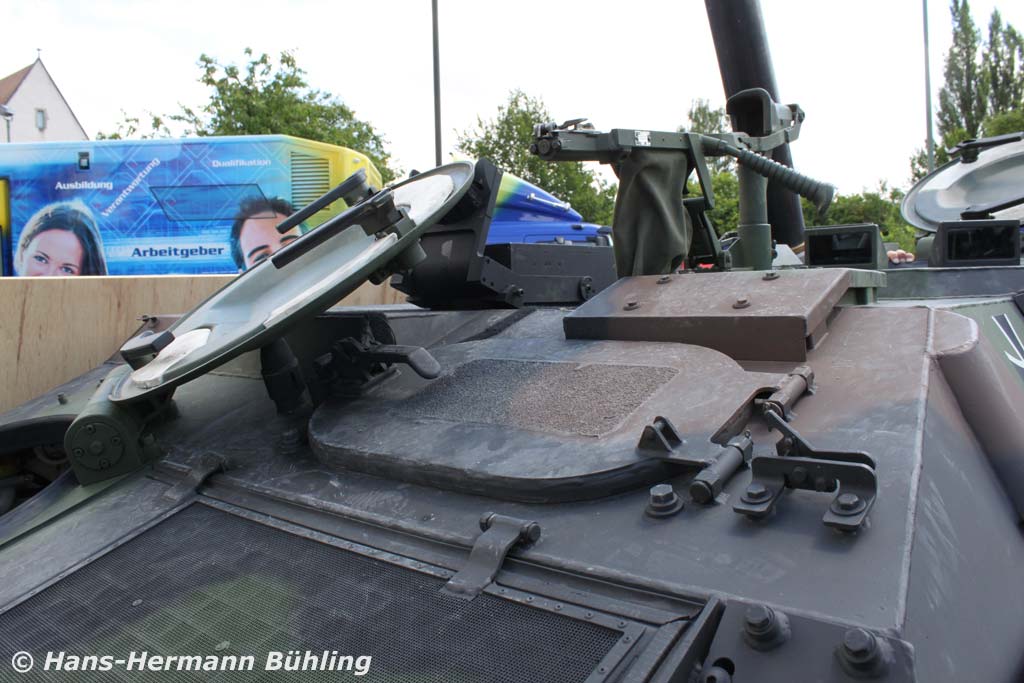

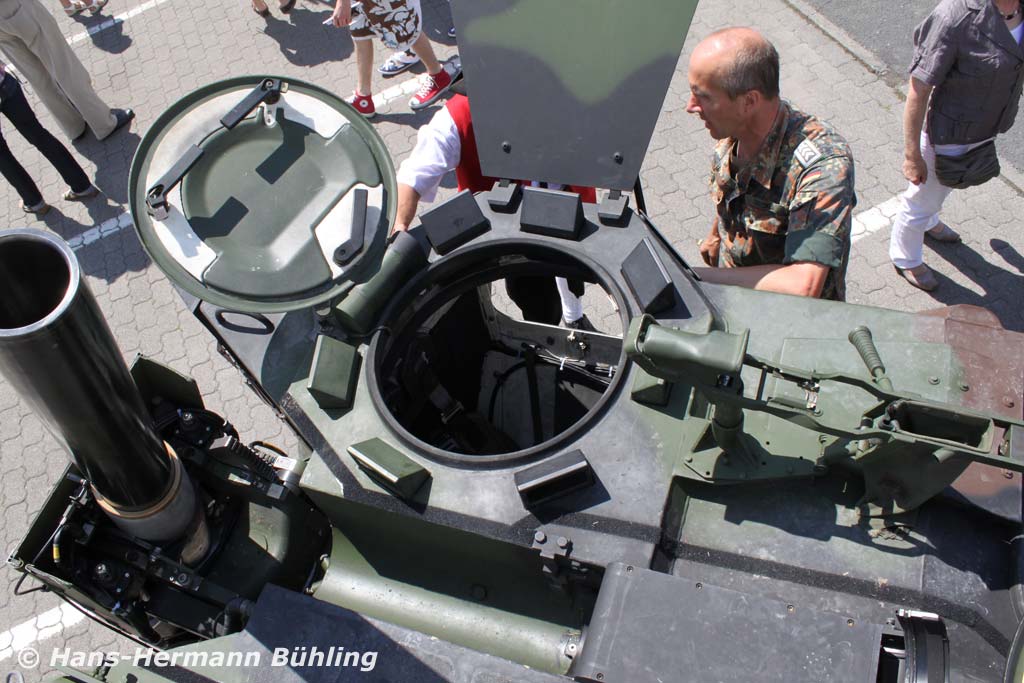

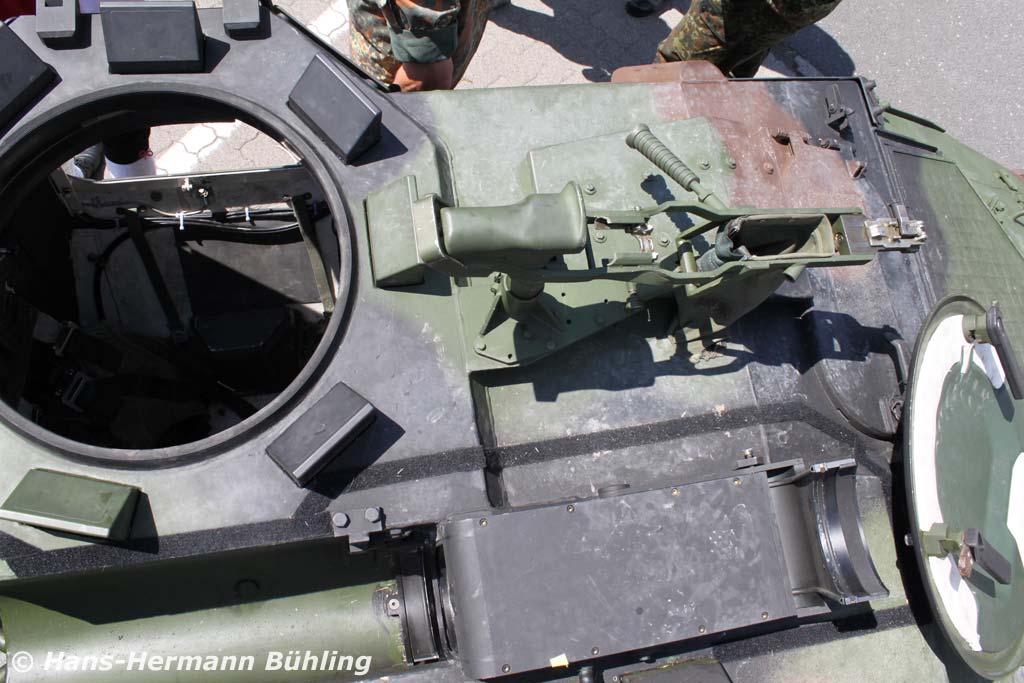

Oberseite vorn links, MG Halterung

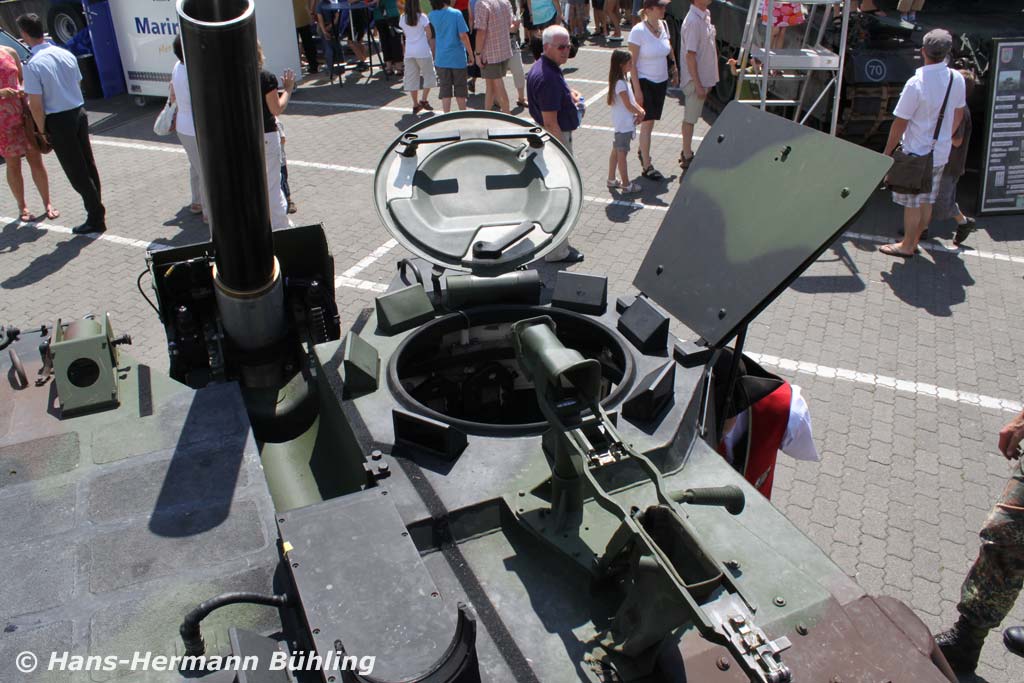

Oberseite, rechts nach vorn gesehen

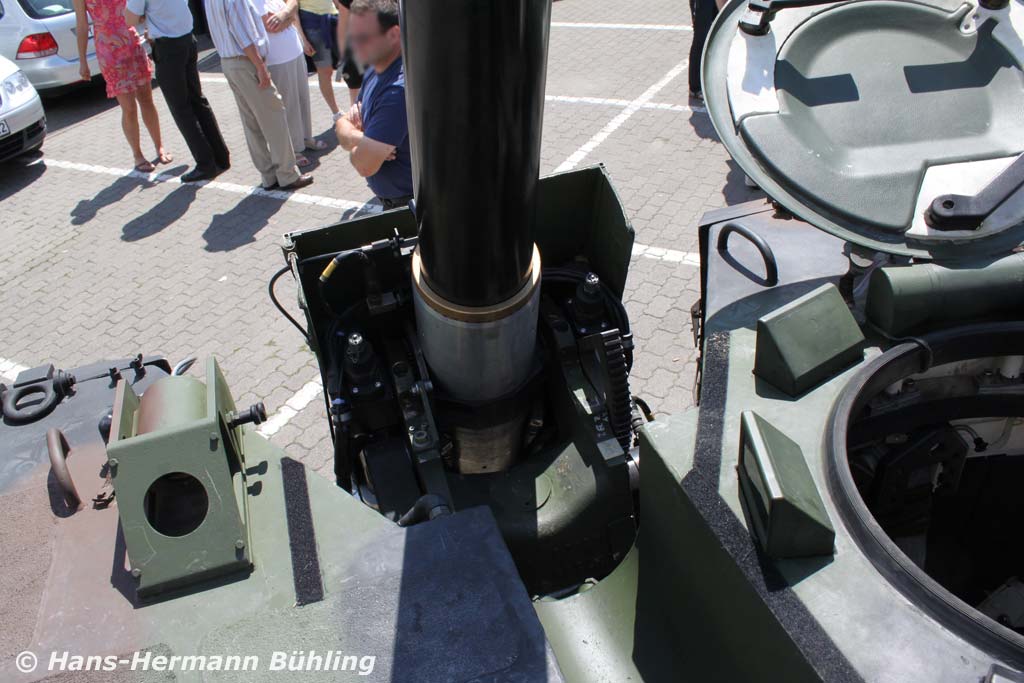

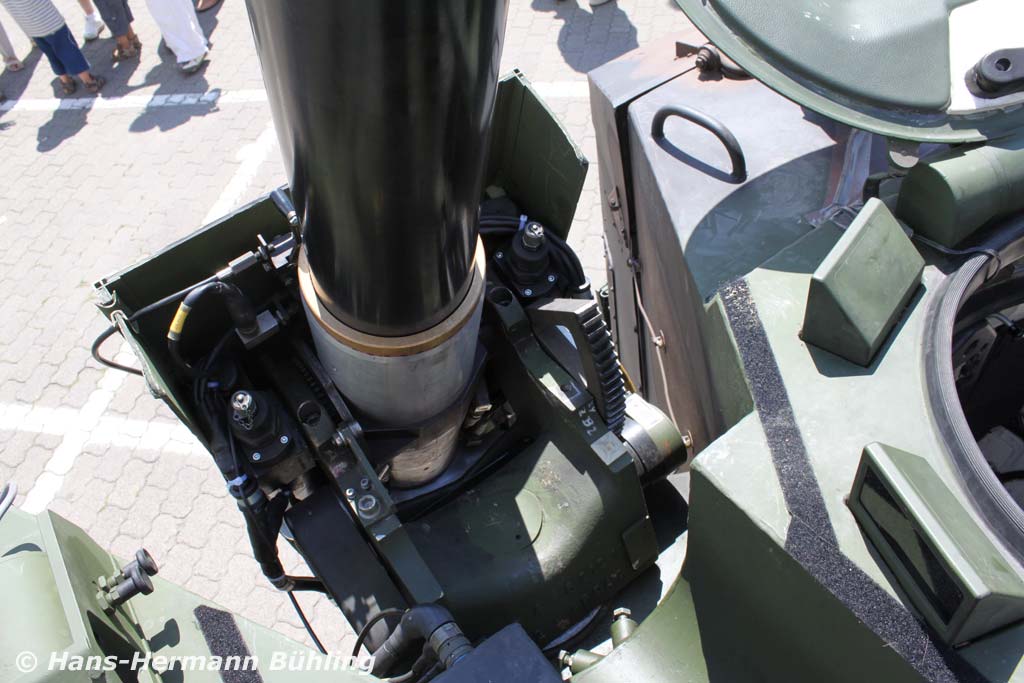

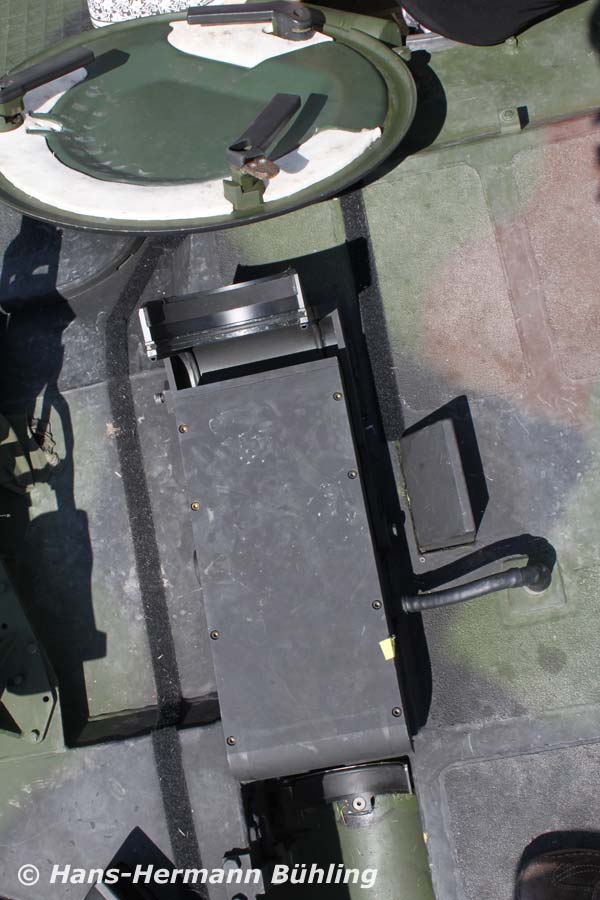

Mörserlagerung Oberseite vorn

Oberseite hinten rechts

Erhöhtes Mörserrohr

Unterseite Mörserrohr

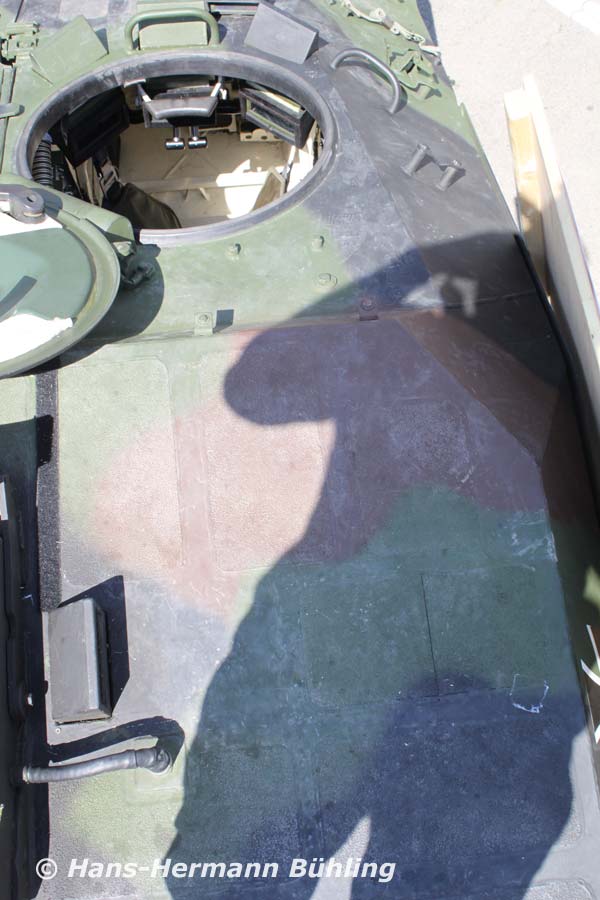

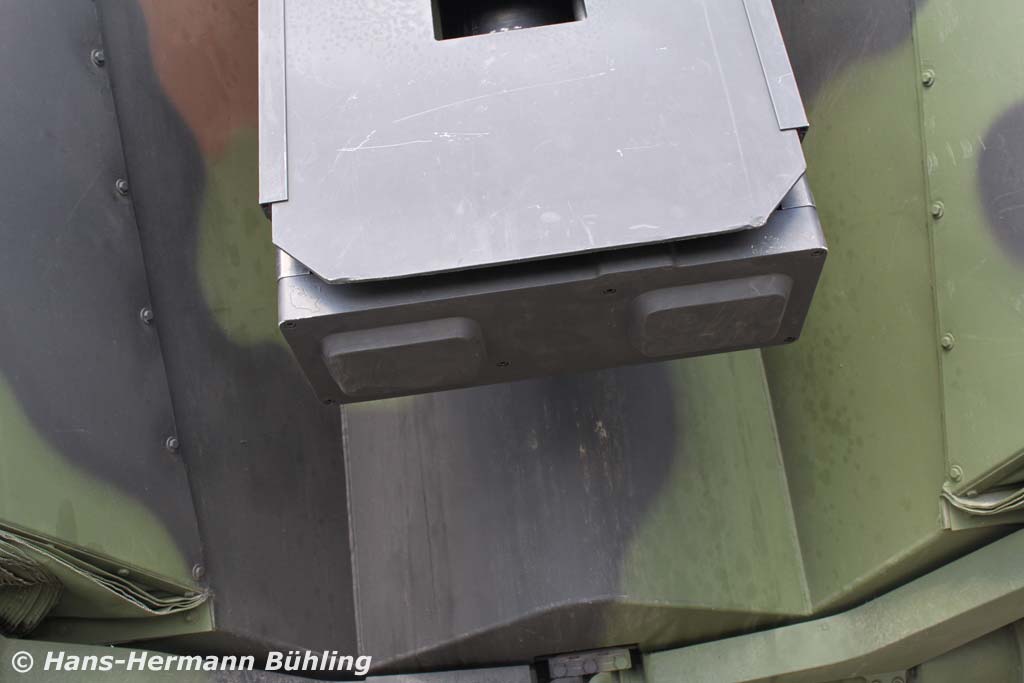

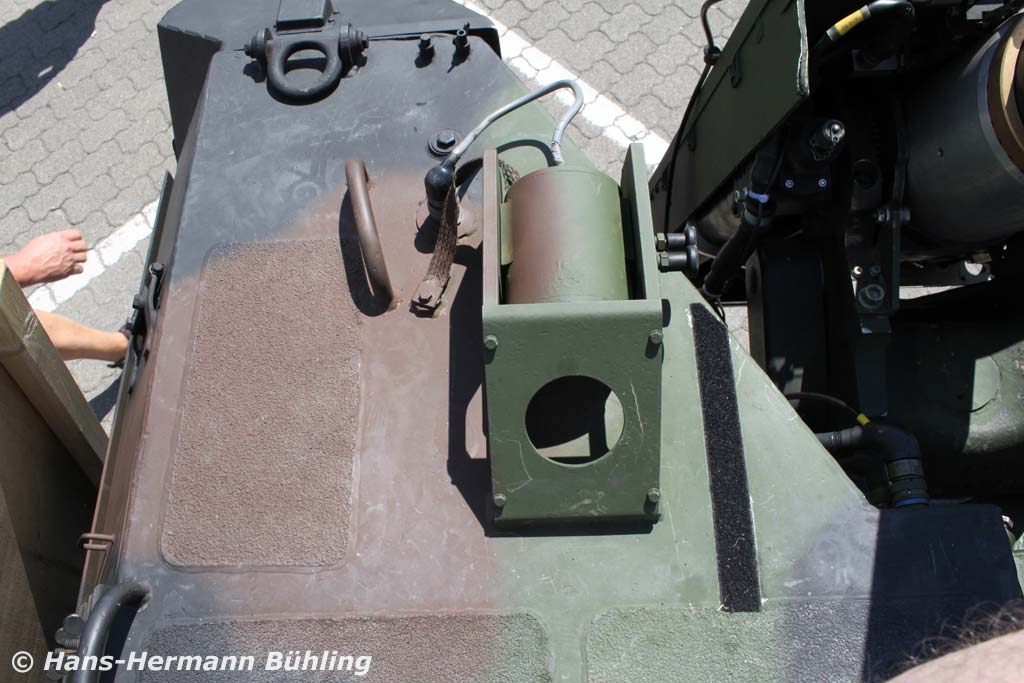

Oberseite Frontplatte

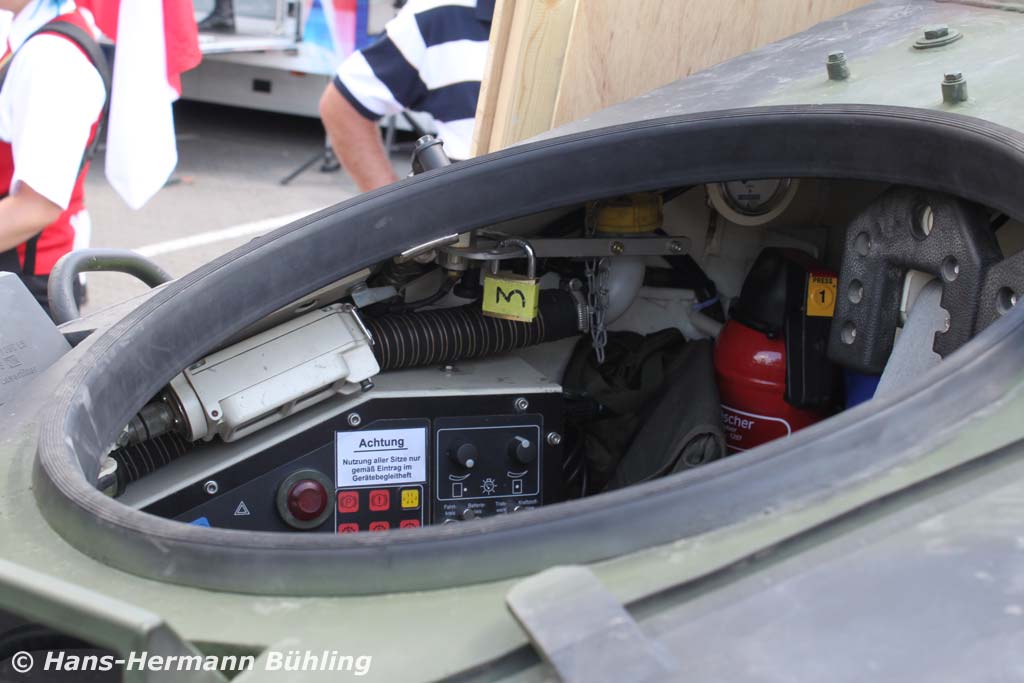

Lukenöffnung Fahrer rechte Seite

Lukenöffnung Fahrer linke Seite

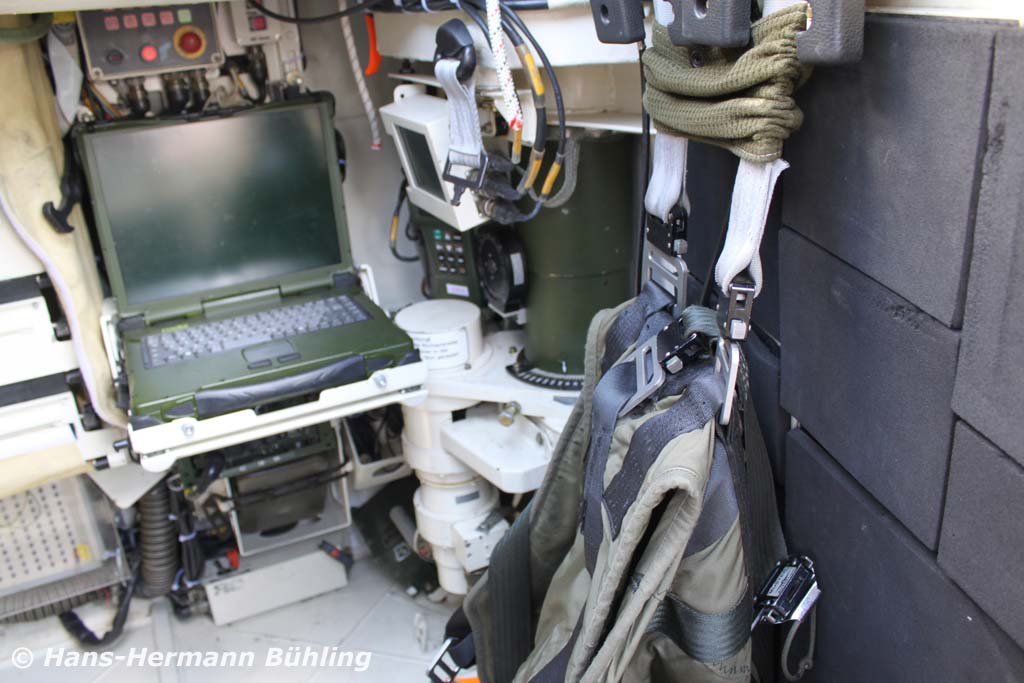

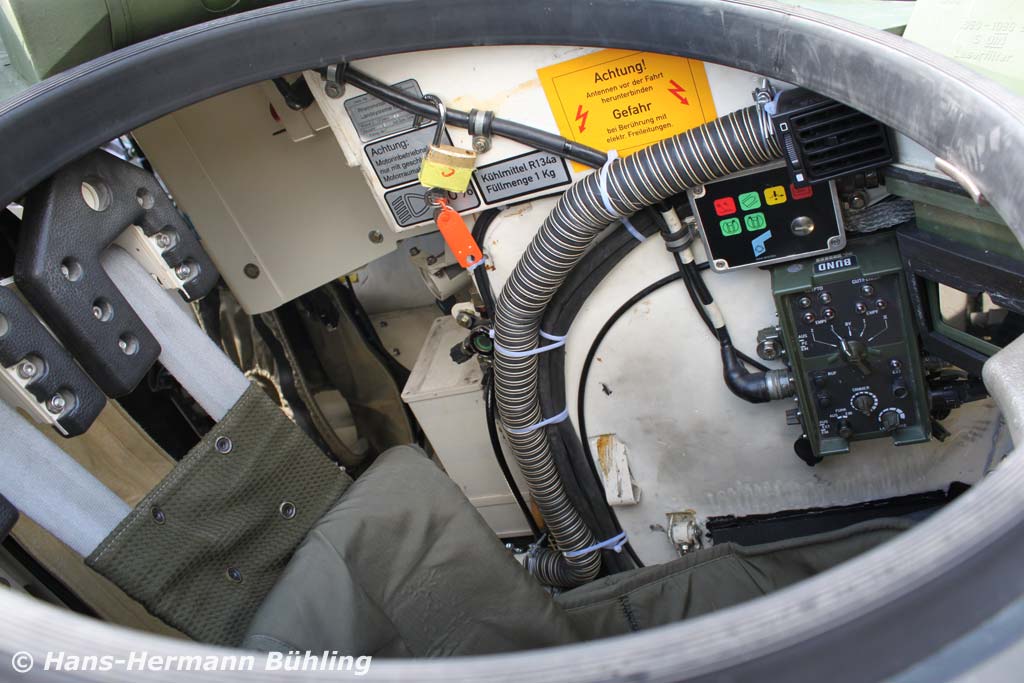

Innenraum Heck/rechte Seite

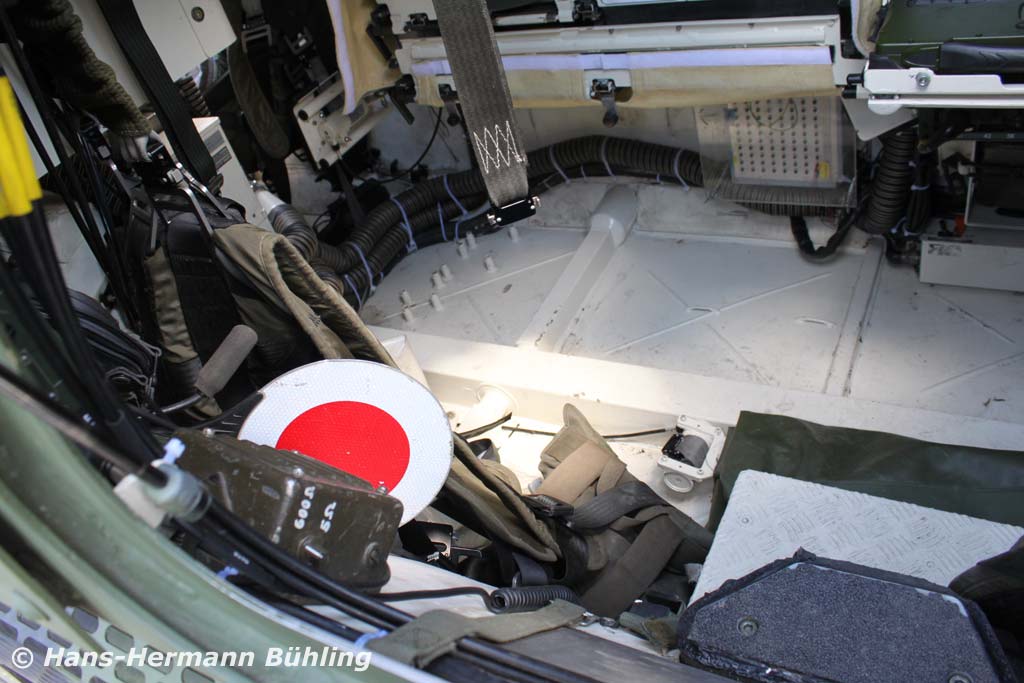

Innenseite Boden

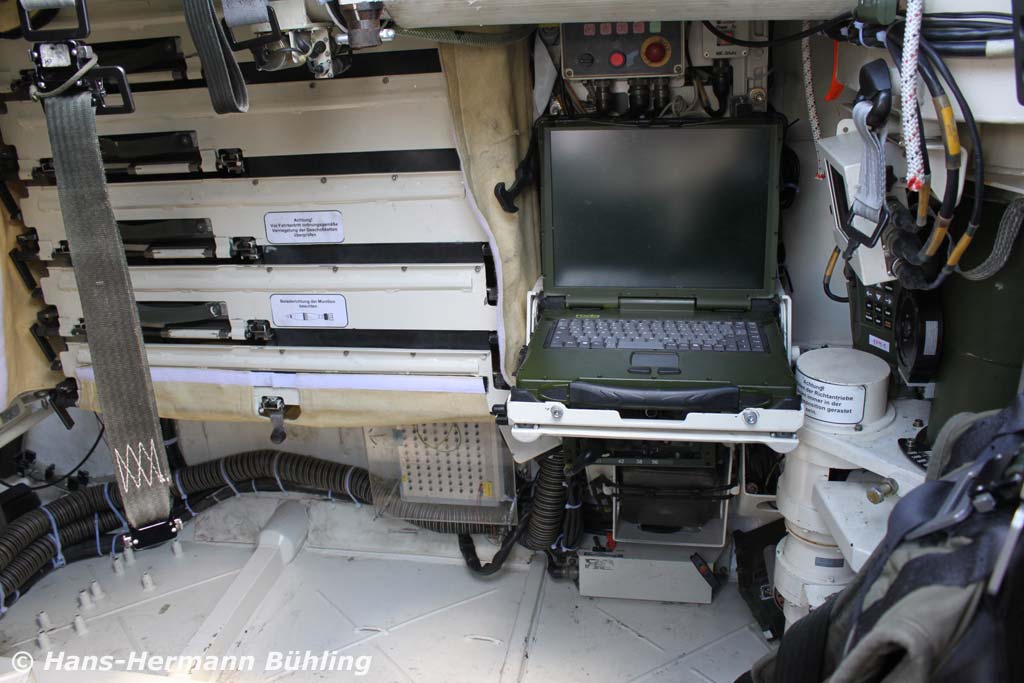

Innenseite rechte Seite
