Ungeschützte Transportfahrzeug 8x8 (UTF) 15 Tonnen

Die neue Fahrzeugklasse der ungeschützten Transportfahrzeuge auf Basis des HX2, die die MAN KAT1 in der Truppe ablösen sollen wurden Mitte 2017 bei RMMV in der ZLK 5t (6×6) und ZLK 15t (8×8) bestellt. Berits 2018 wurden die ersten Fahrzeuge an die Truppe übergeben.

Die Fahrzeuge können mit ihren Containertragrahmen von Empl bzw. Saxas unterschiedliche Ladungsträger aufnehmen und sind als Zugfahrzeuge für verschiedene Anhänger geeignet.
Die ungeschütze Kabine kann bei Bedarf innerhalb kurzer Zeit gegen eine geschützte Kabine getauscht werden, um die Besatzung bei entsprechenden Bedrohungslagen zu schützen. Die Zuladung es Fahrzeugs verringert sich durch das erhöhte Gewicht der Kabine dann entsprechend.

Angetrieben wird das Fahrzeug von einem 6 Zylinger 10,5l Hubraum Motor mit 440PS angetrieben. Dieser ermöglicht über das vollautomatische Lastschaltgetriebe eine Geschwindigkeit von 90km/h.
Die Steigfähigkeit beträgt 60%, die Wattiefe 1,50m.
Die Länge beträgt 10,30m, die Breite 2,55m und die Höhe (inklusive FLW100) 3,90m.
Bei maximaler Zuladung von 16,2t ist mit unegschützter Kabine das maximal Gesamtgewicht von 32t erreicht.


Seitenangaben beziehen sich auf "In Fahrtrichtung gesehen"

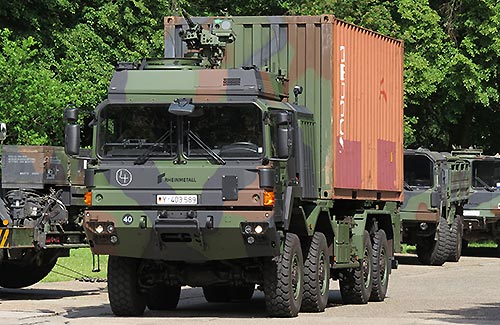

Gesamtansicht vorn rechts mit Containerbrücke

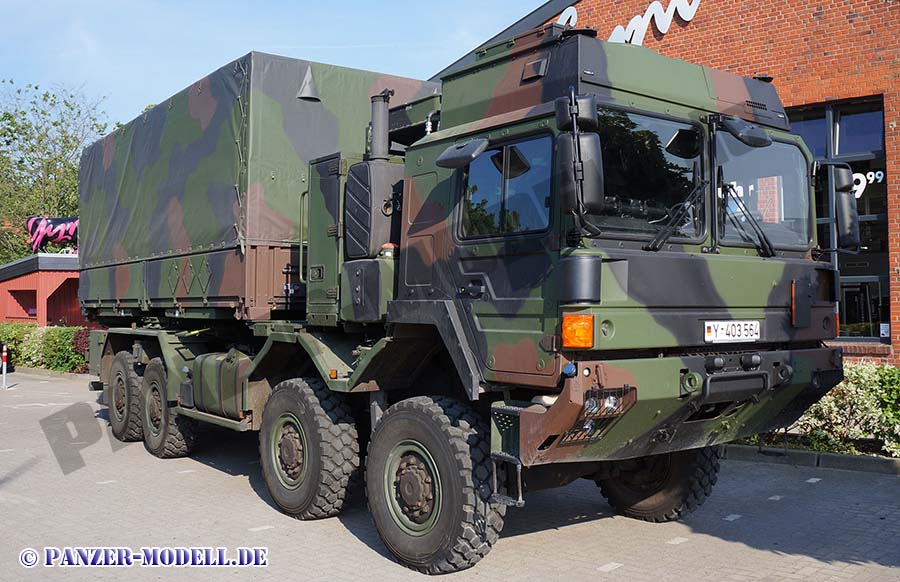

Gesamtansicht vorn rechts mit Pritsche/Plane

Gesamtansichtvorn rechts

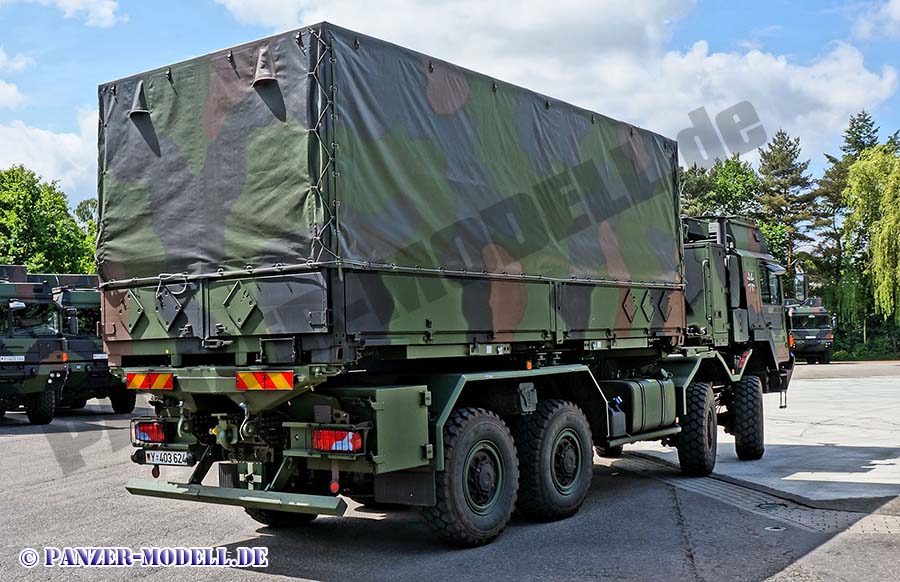

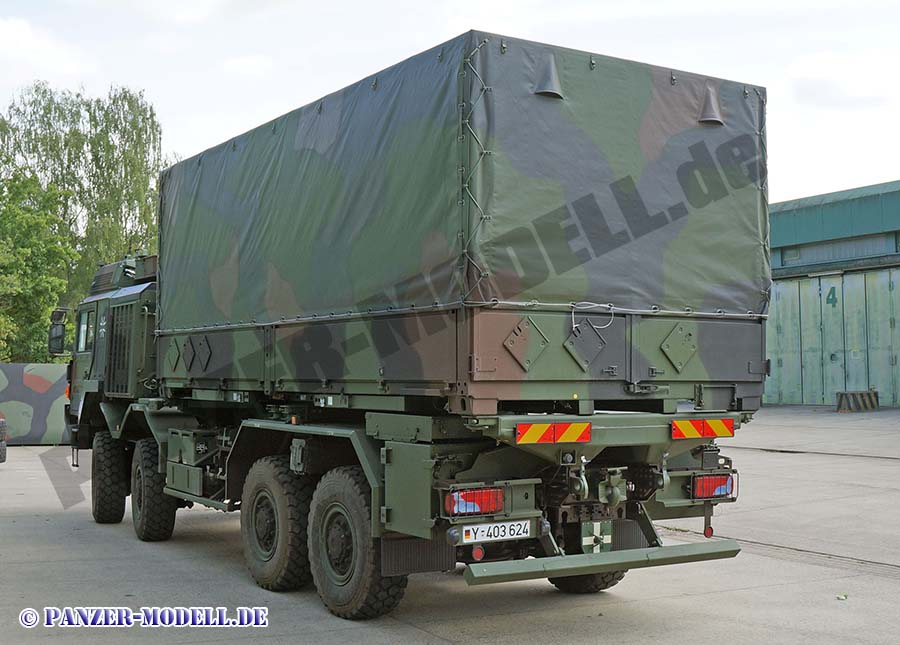

Gesamtansicht hinten rechts

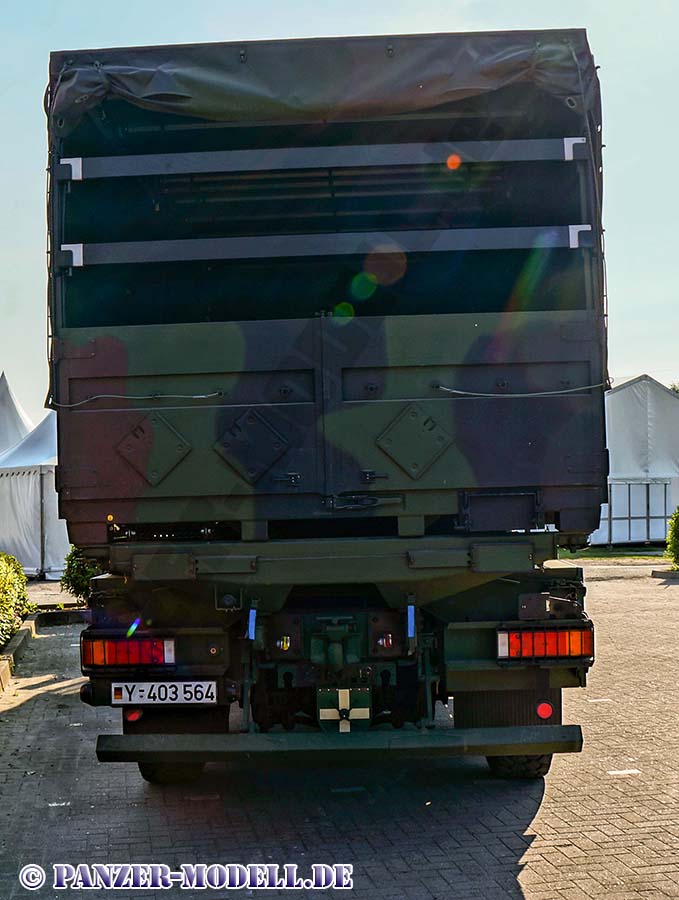

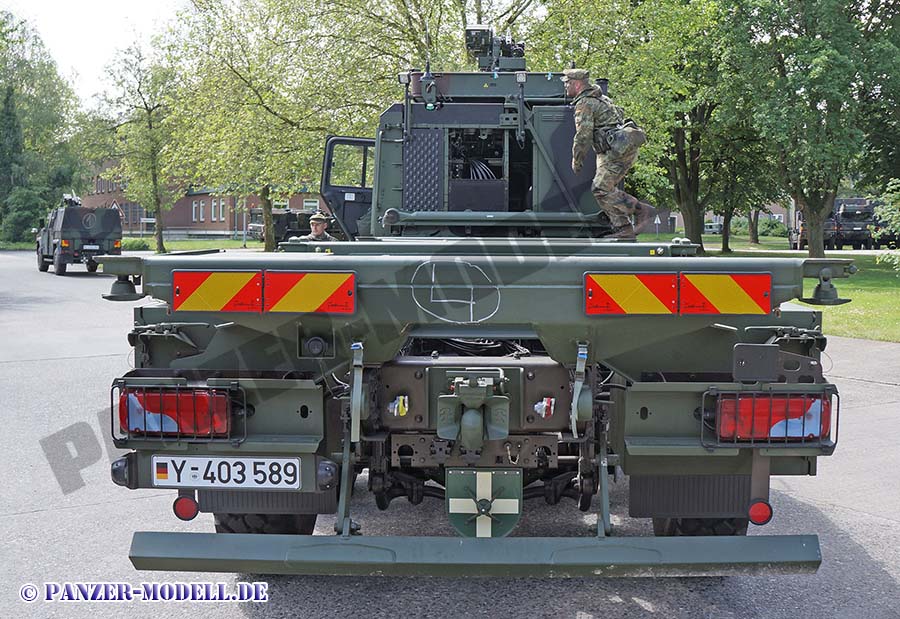

Heckansicht

Hecktansicht mit Containerbrücke

Gesamtansicht hinten links

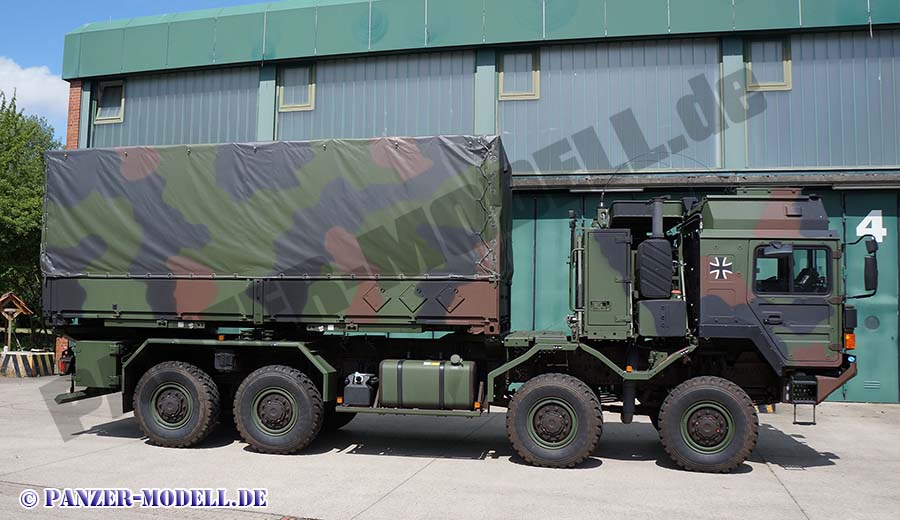

Gesamtansicht links

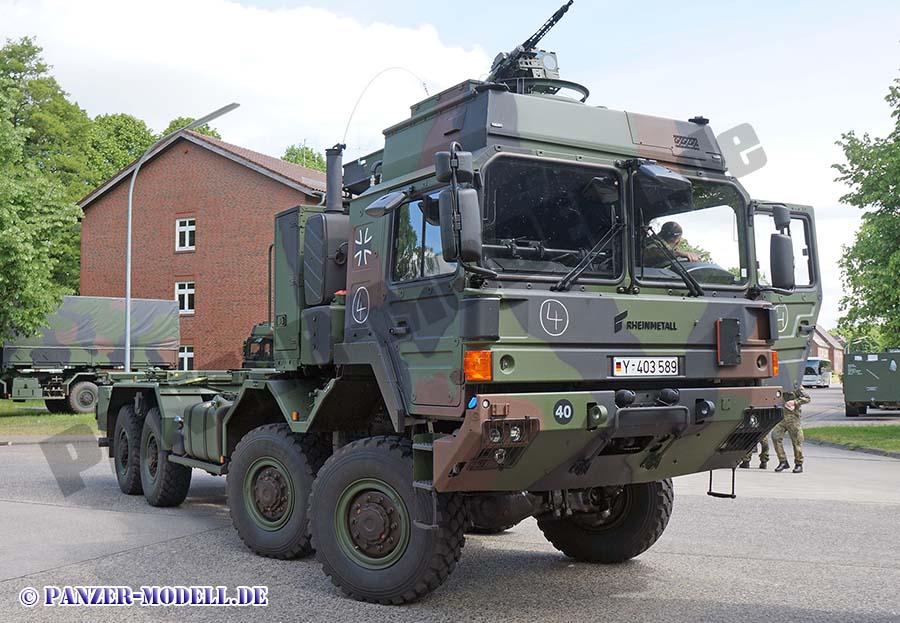

Gesamtanischt vorn links

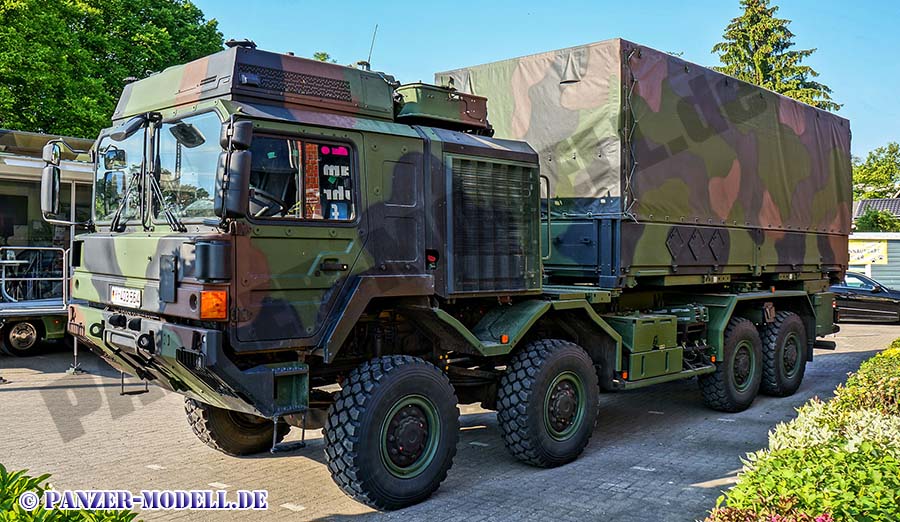

Gesamtansicht vorn links

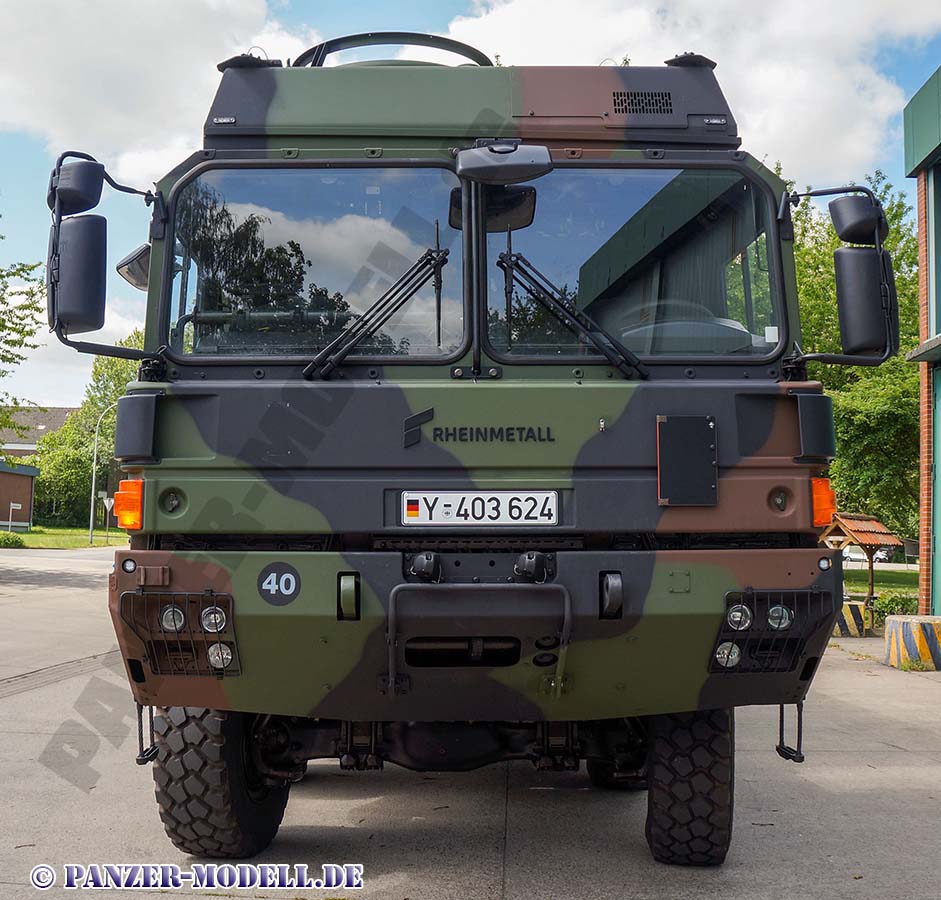

Frontansicht

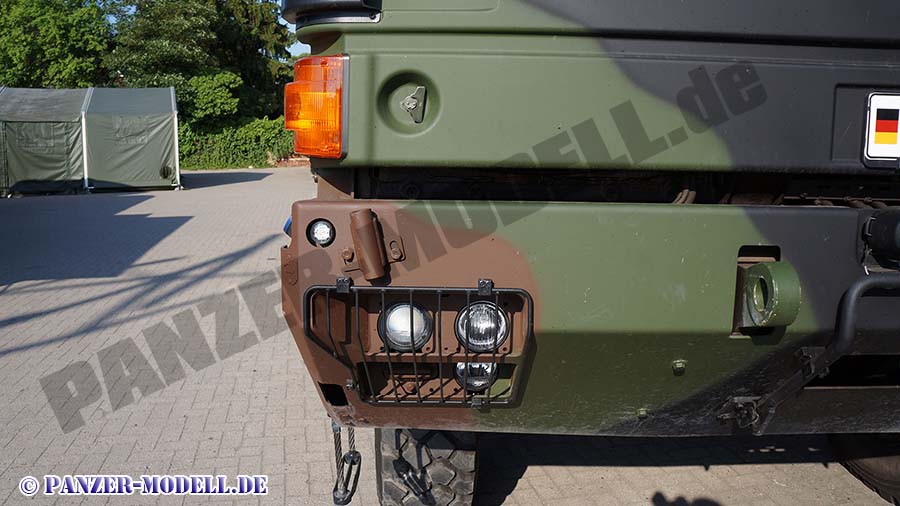

Kabinenfront rechts mit Scheinwerfern

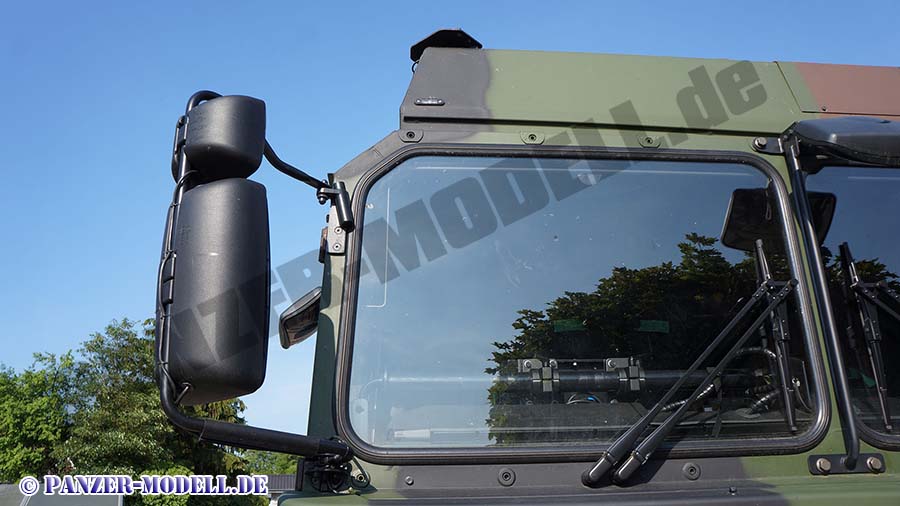

Frontscheibe rechts

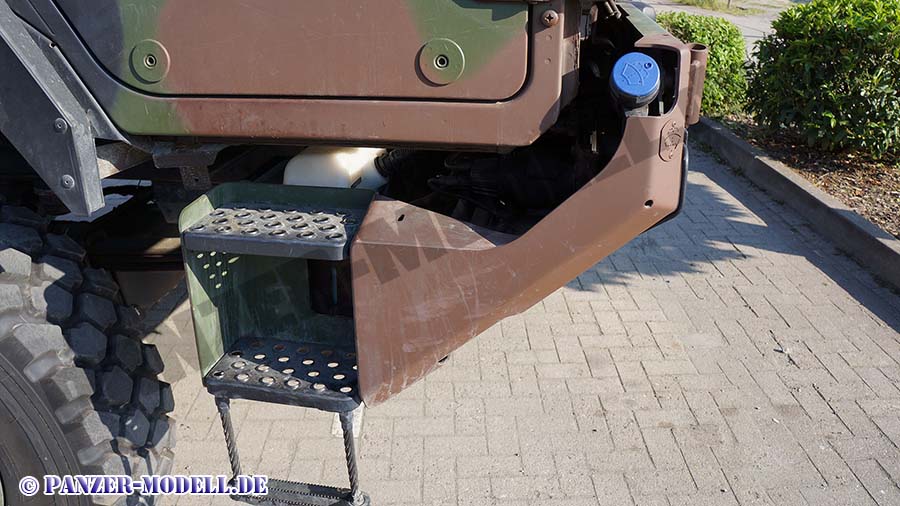

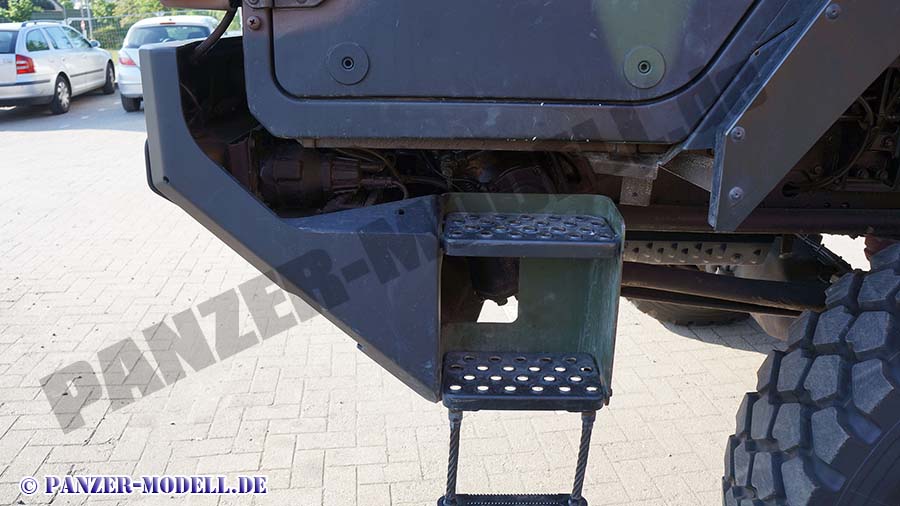

Auftritt rechts

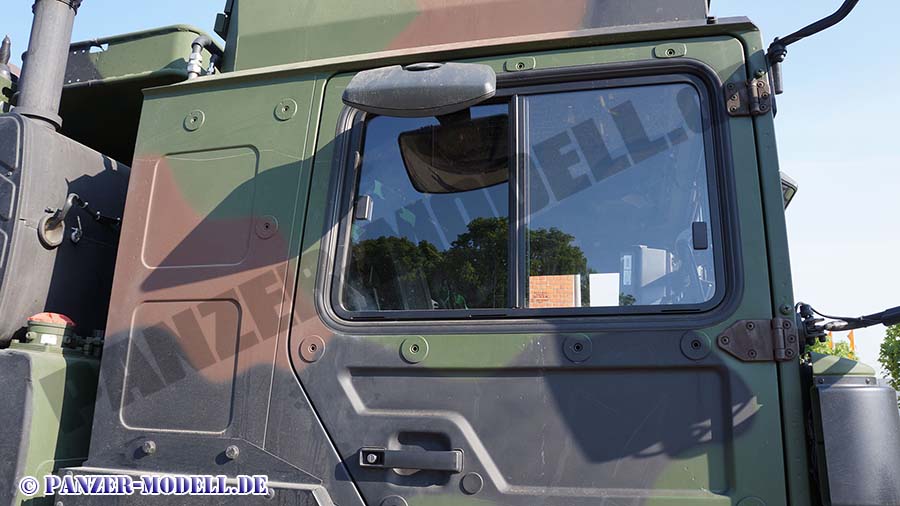

Rechte Kabinenseite

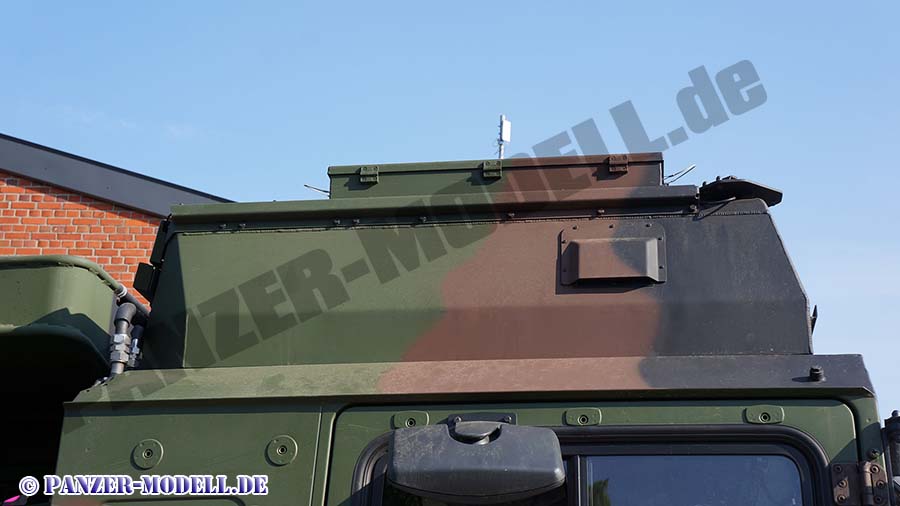

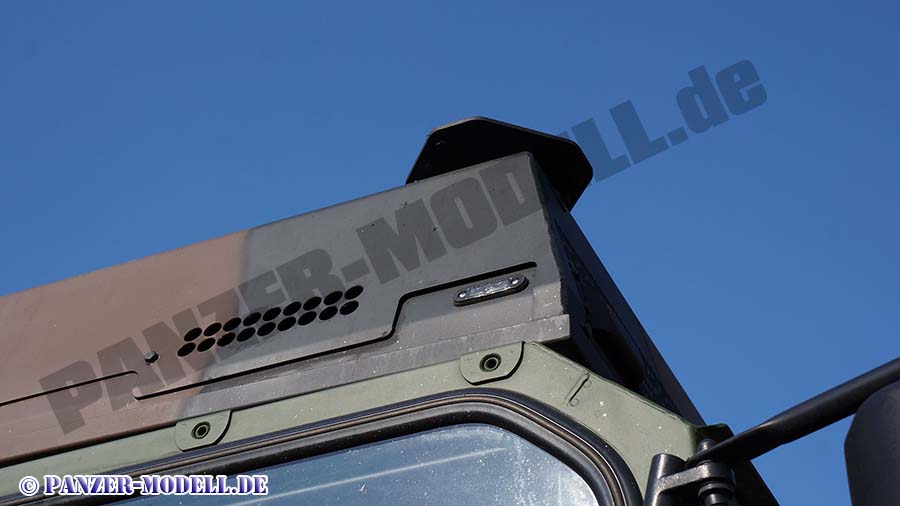

Kabinendach rechts

Rechter Frontreifen

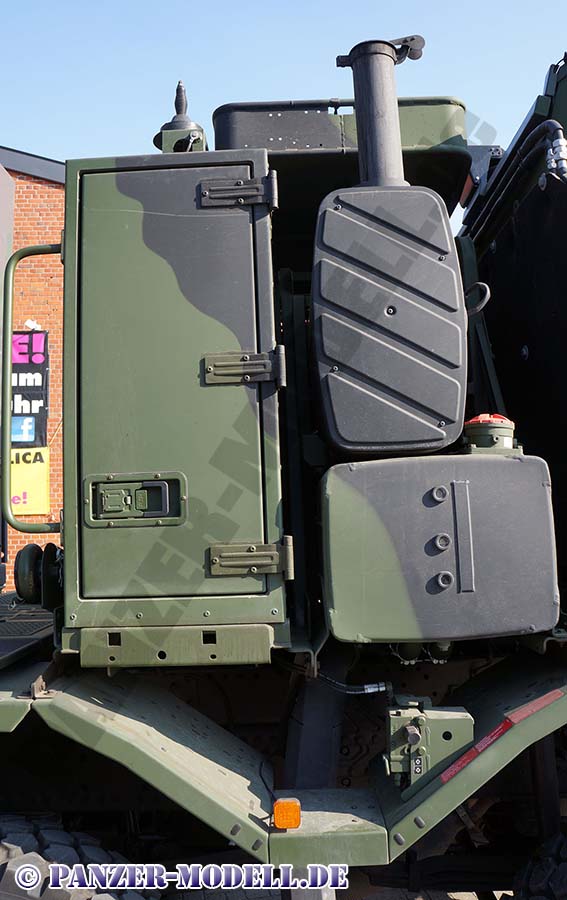

Rechte Seite hinter Kabine

Rückseite Kabinenaufbauten

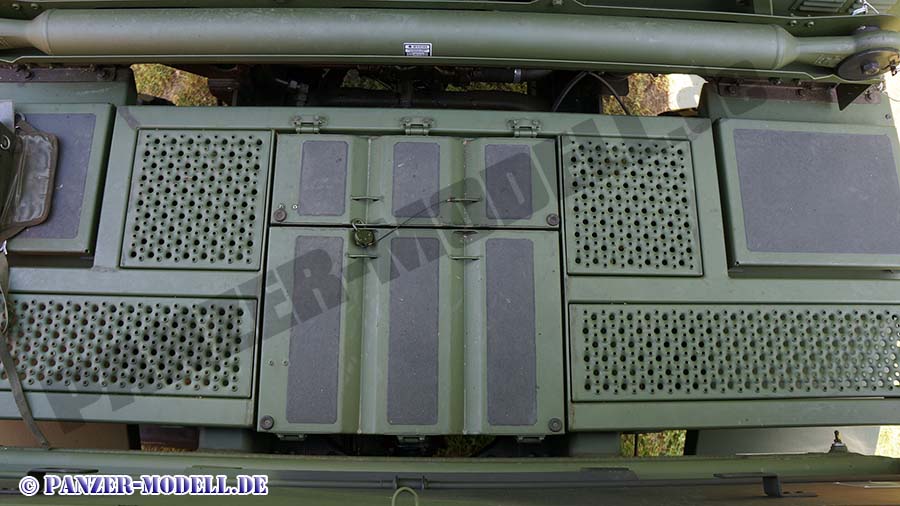

Trittbleche zwischen Kabinenaufbauten und Pritsche

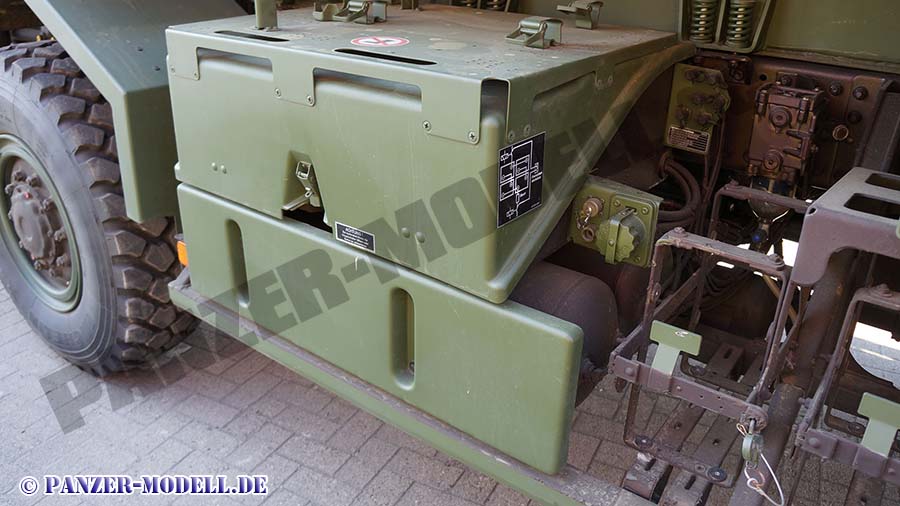

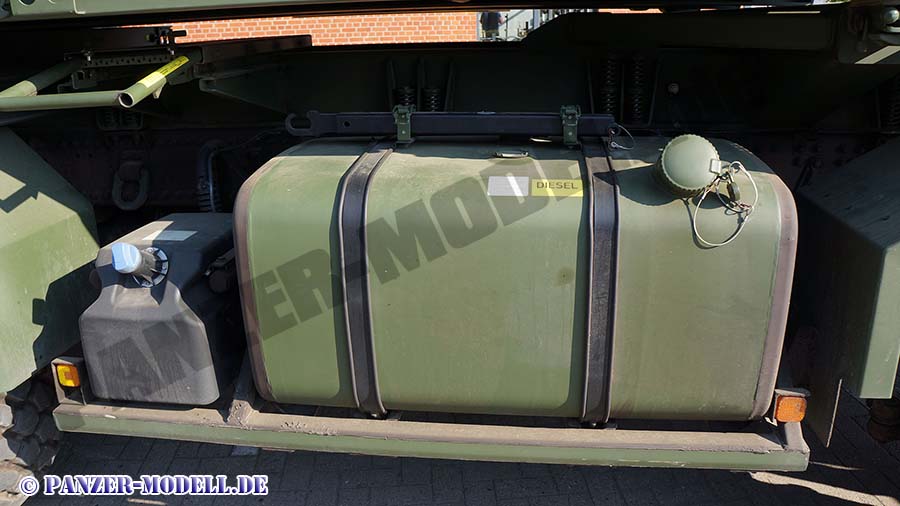

Tank rechts mittig

rechte, vordere Seite Pritsche

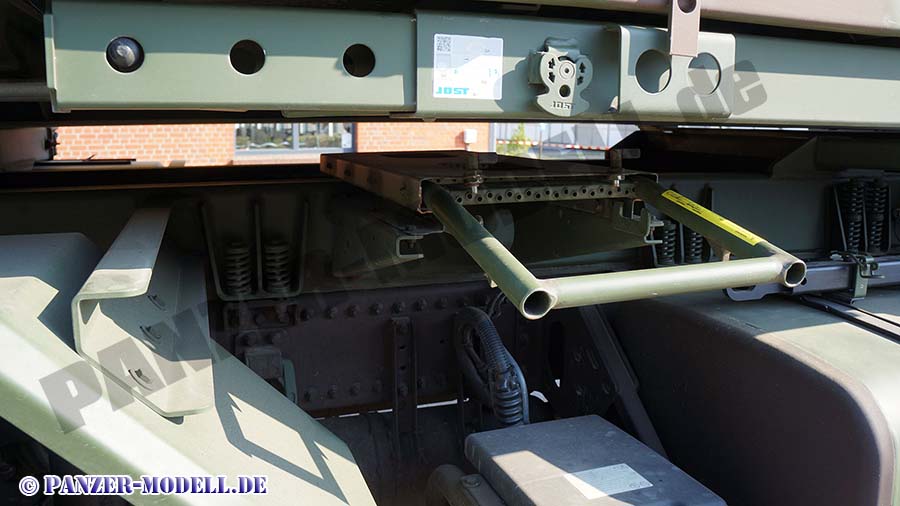

Eingeschobene Trittleiter rechts

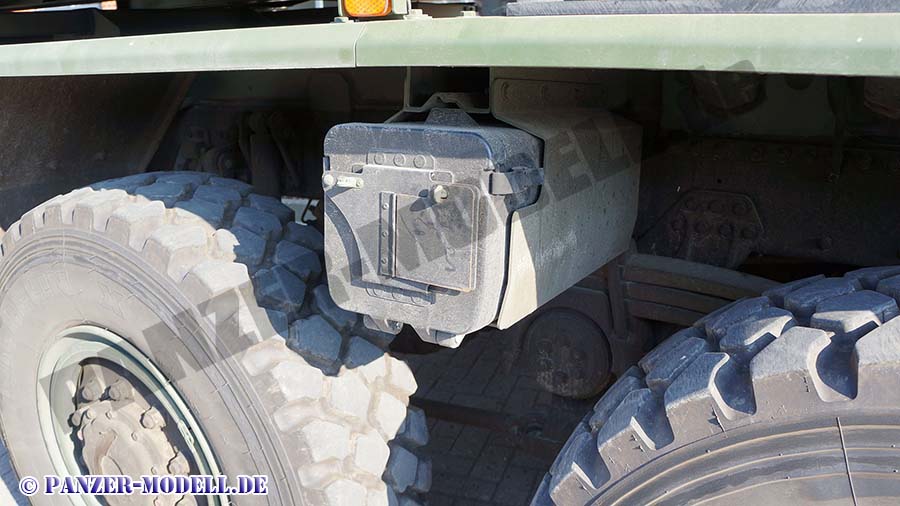

Staukasten rechts zwischen Heckreifen

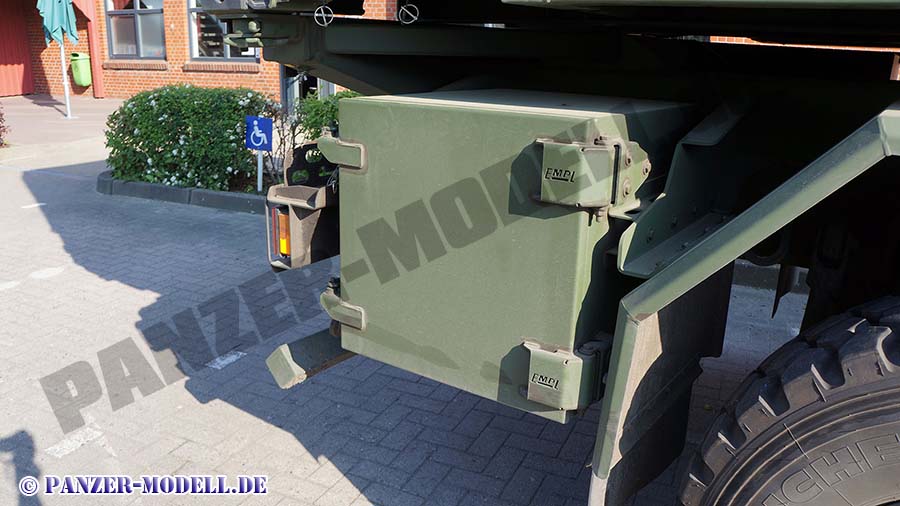

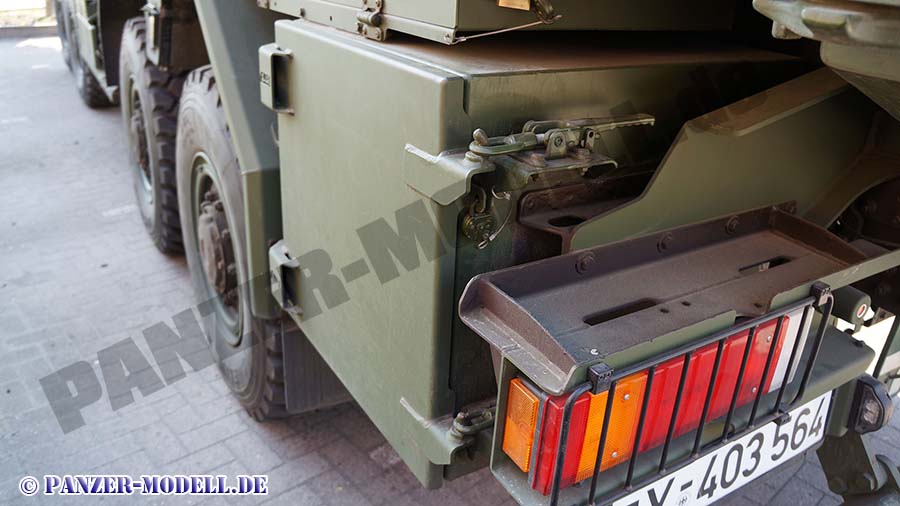

Staukasten hinten rechts

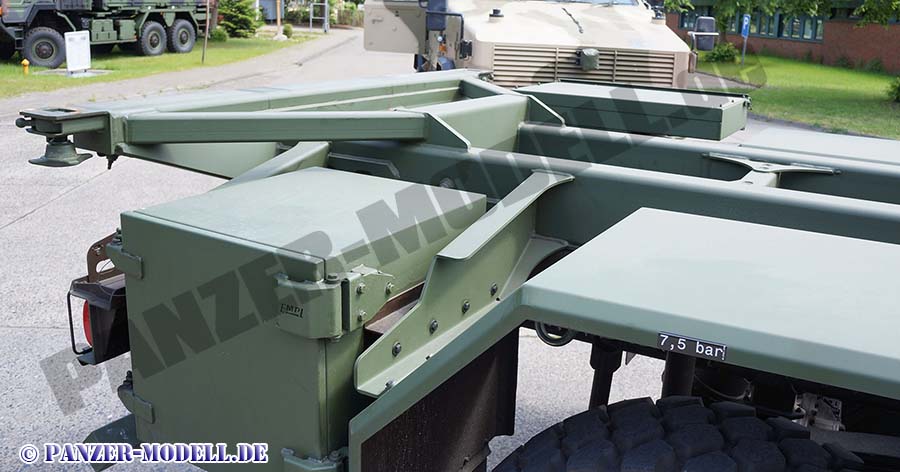

Aufsicht hinterer Containerträgerrahmen

Heckseite rechts

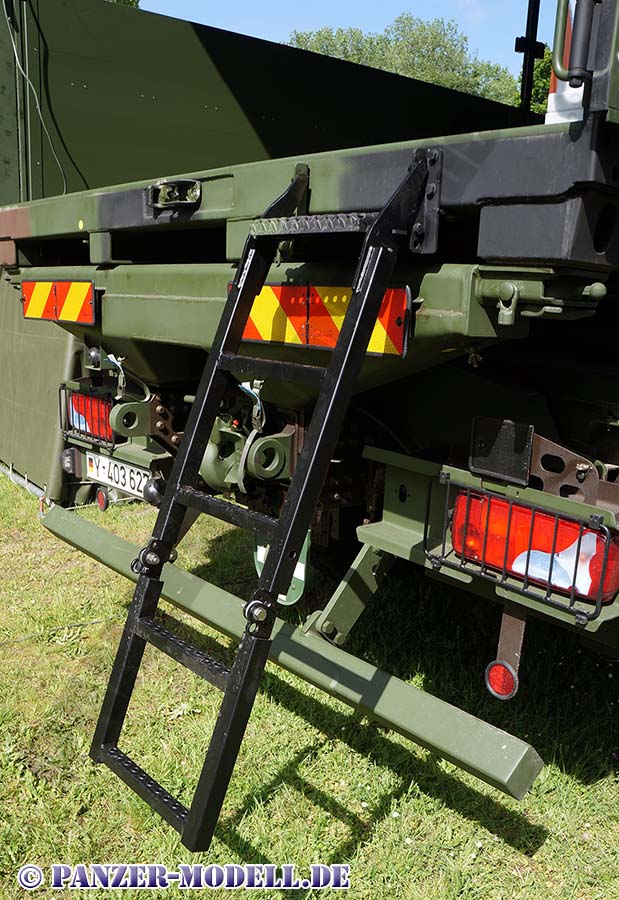

Ausgezogene Leiter hinten rechts

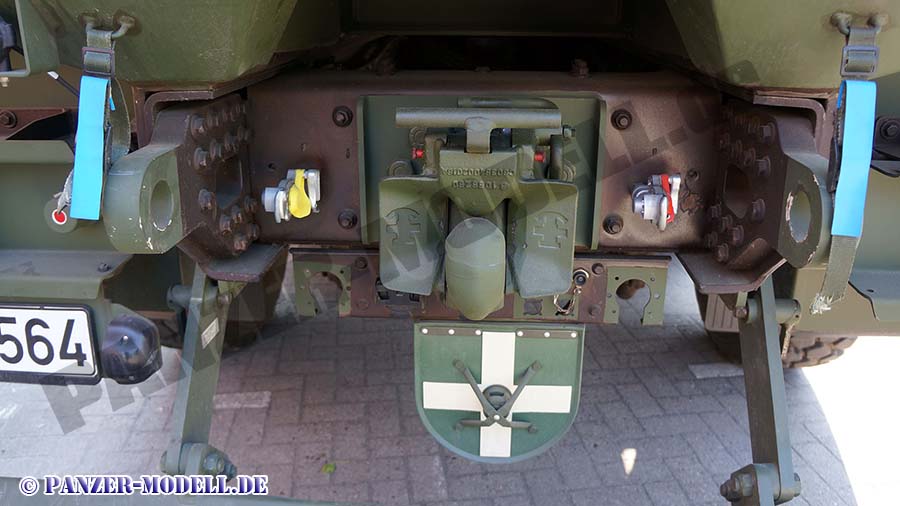

Heckseite mittig mit Anhängerkupplung

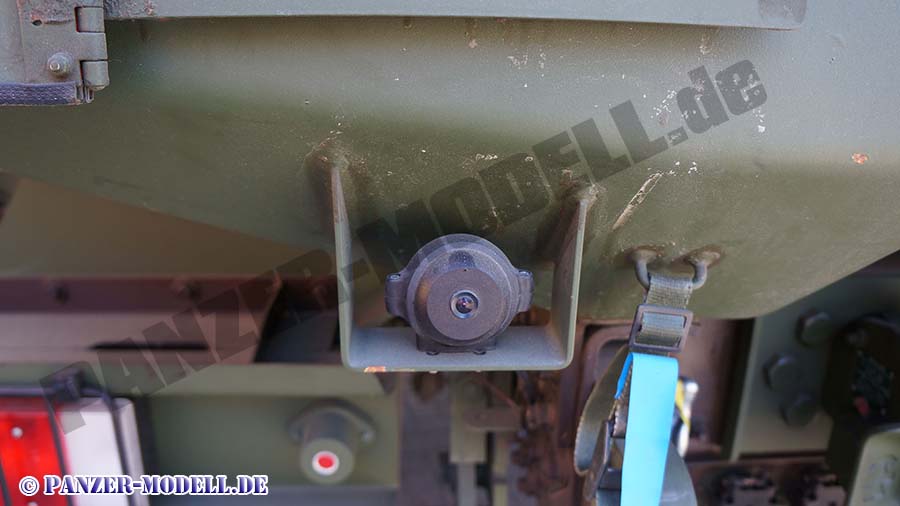

Rückfahrkamera

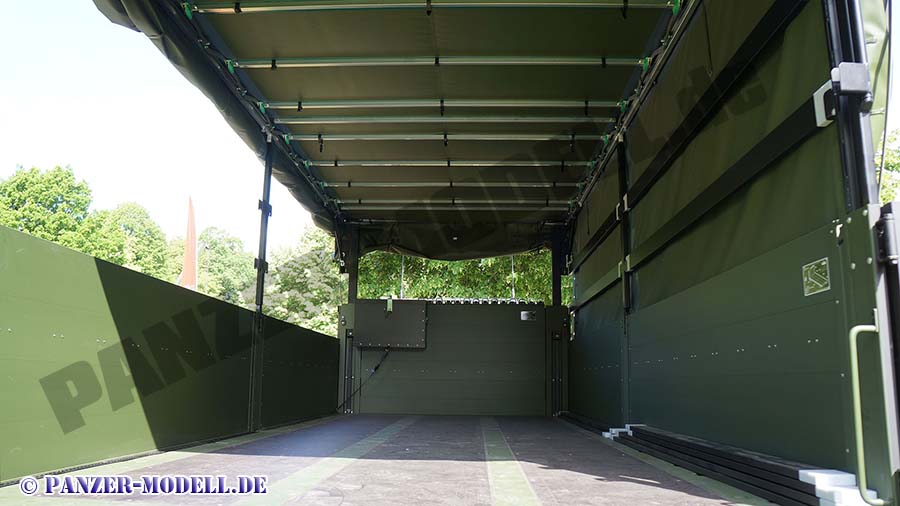

Pritscheninennansicht

Eingeschobene Leiter links hinten

Staukasten hinten links

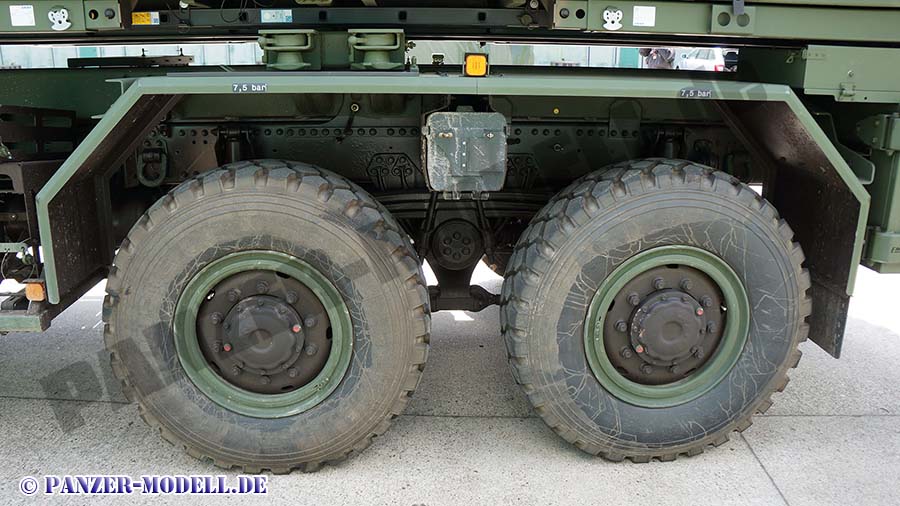

Heckräder links

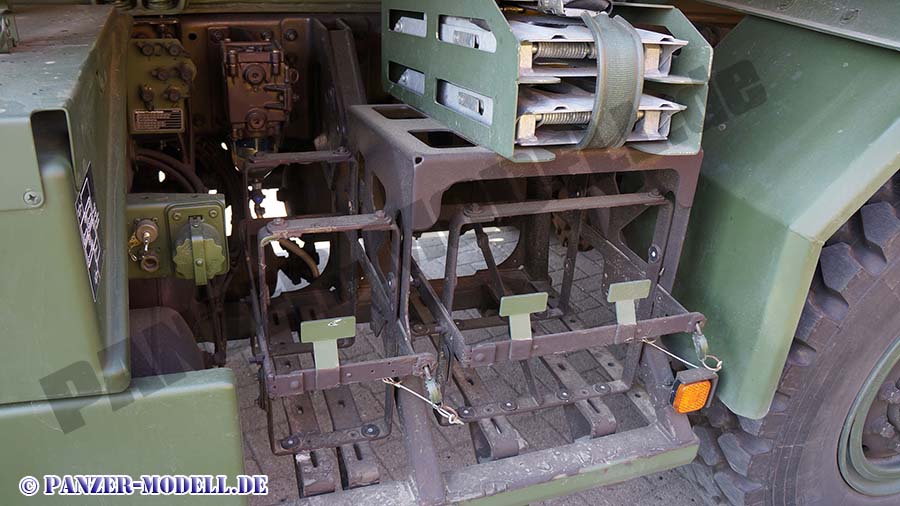

Kanisterhalterungen links

Staukisten links

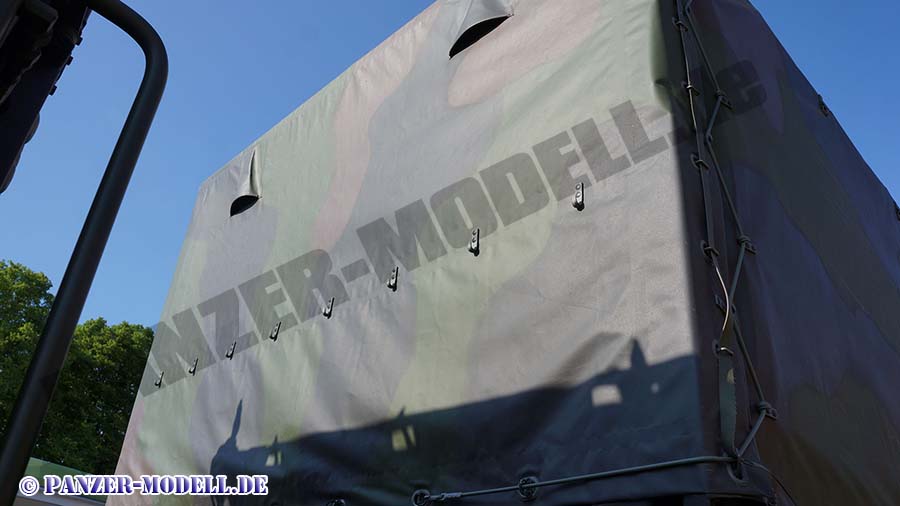

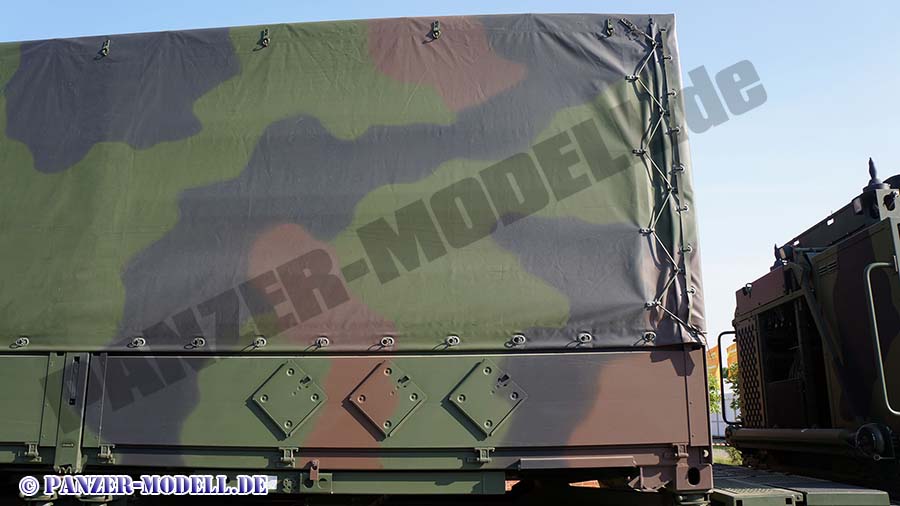

Frontseite Pritsche mit Plane

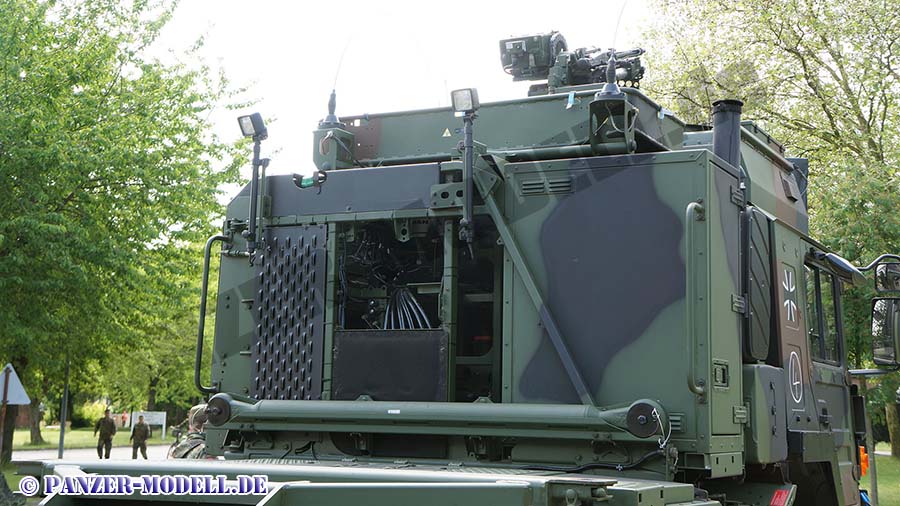

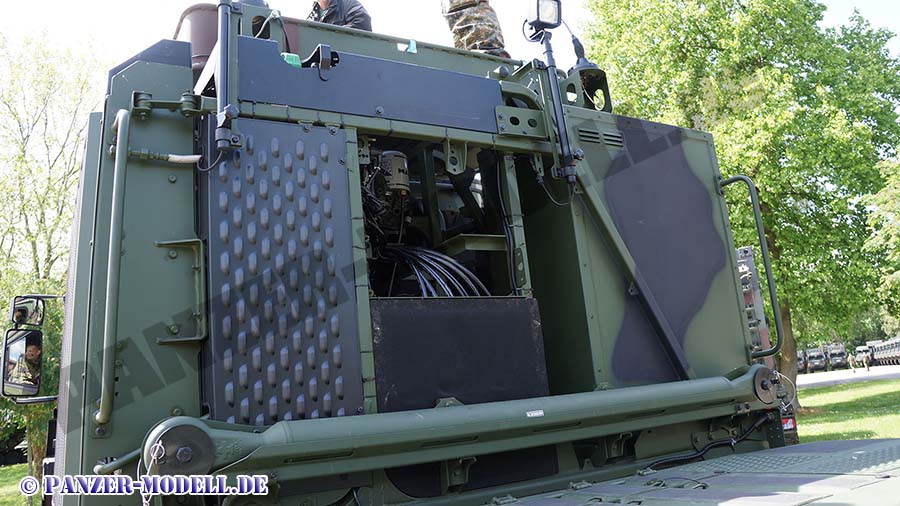

Rückseite Kabinenaufbau

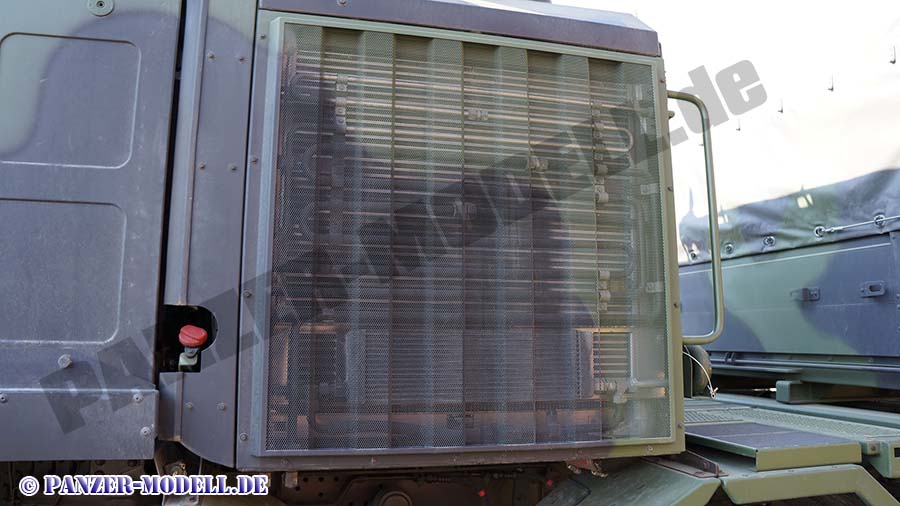

Motorkühler links

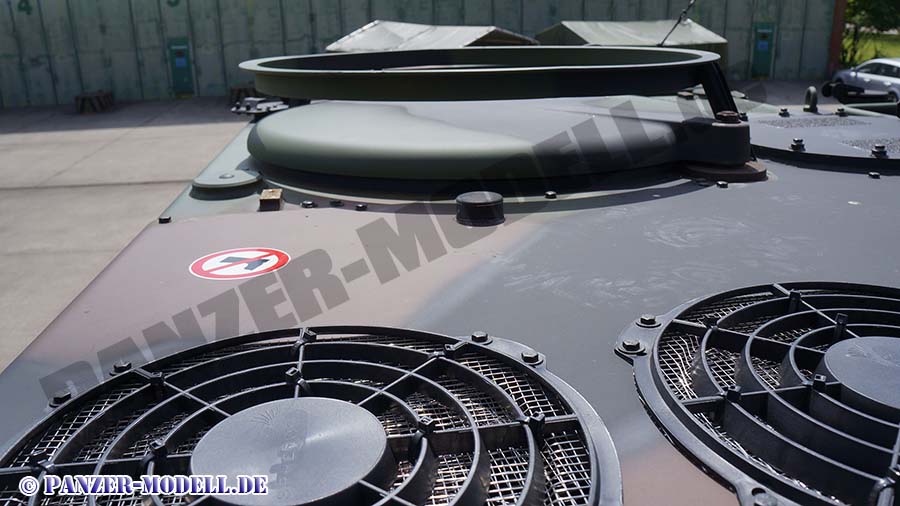

Klimaanlage auf Kabinendach

Auftritt Fahrerseite

Frontseite unten mittig

Frontseite oben links

Frontseite oben mittig

Kabinenoberseite von links

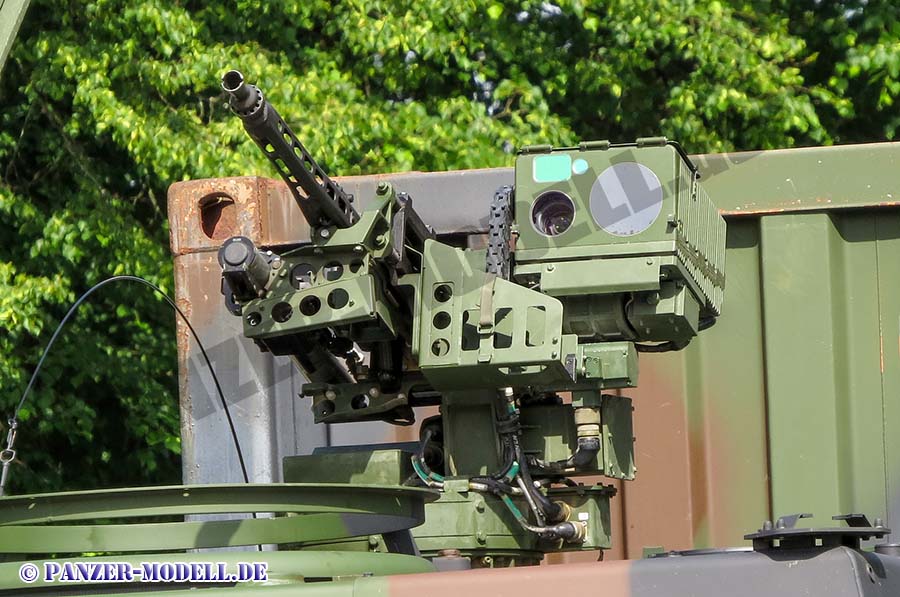

Angebaute FLW100 auf Kabinendachs

Kabinendach rechts, von hinten

Staufach hinter Kabine

Antennensockel links hinter Staufach

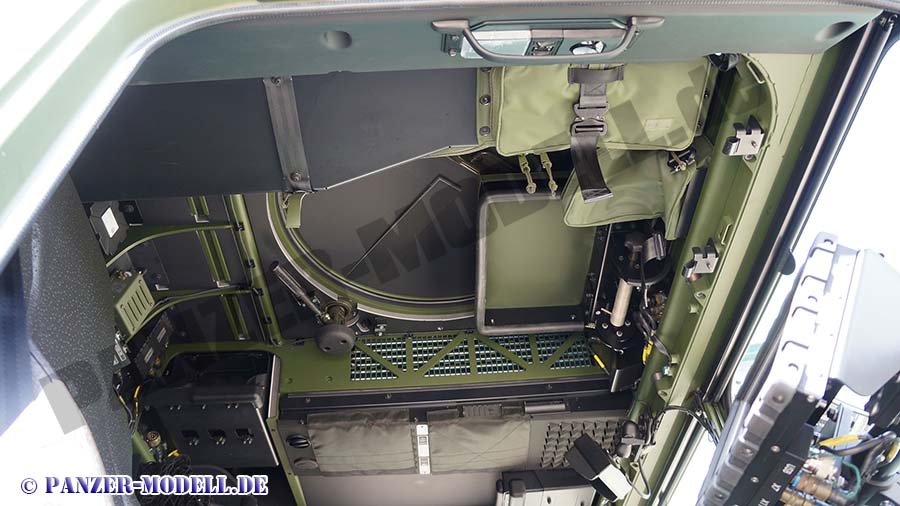

Dach
Kabineninnenseite von rechts

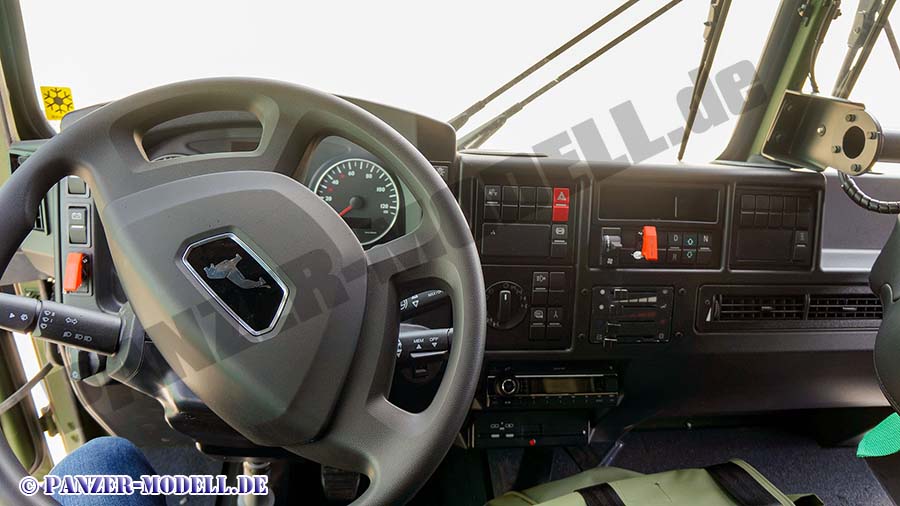

Fahrerplatz
