Der Magirus Deutz 320 D 22 FS bildet zusammen mit dem Blumhardt Sattelanhänger P 528/803 25t den mittleren Sattelzug, 25t.
Dieser wurde 1979 in die Bundeswehr eingeführt. Ab 1980 wurde die Zugmaschine mit einem um 5 PS stärkeren Motor, nun 310 PS, ausgestattet und ab 1986 mit dem Iveco-Magirus Fahrerhaus (220-32 AHT) ausgeliefert.
Die Sattelzugmaschine ist 6,46m lang, 2,50m breit und 2,99m hoch. Sie besitzt eine Wattiefe von 85cm und hat ein Leergewicht von rund 8 Tonnen. Maximale Geschwindigkeit liegt bei 90km/h.
Das Gesamtgespann ist rund 16,90m lang.
Der 6-Rad Tiefladeanhänger hat eine Ladefläche von 8,05 x 2,75m und die vordere, obere Ladefläche für Staumaterial 3,30m x 2,45m.
Seitenangaben beziehen sich auf "In Fahrtrichtung gesehen"

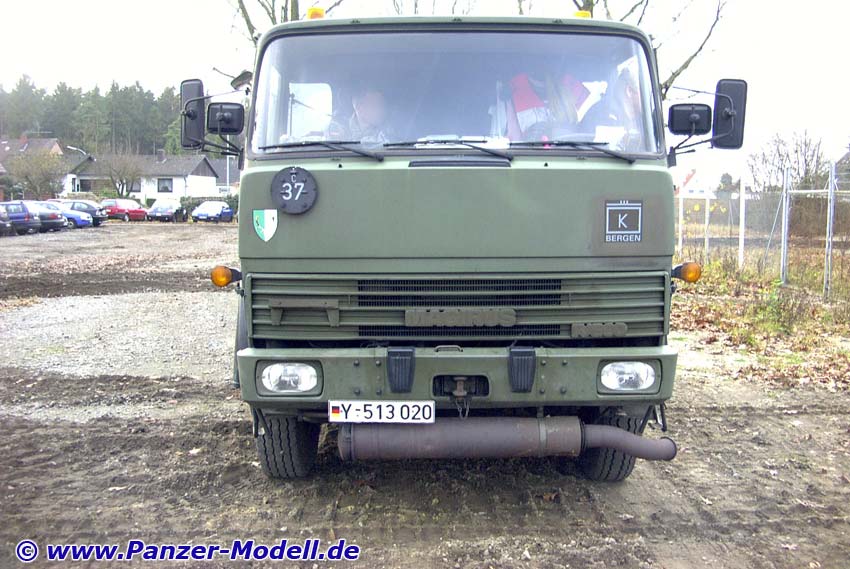

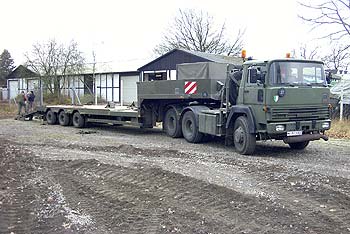

Gesamtansicht vorn |

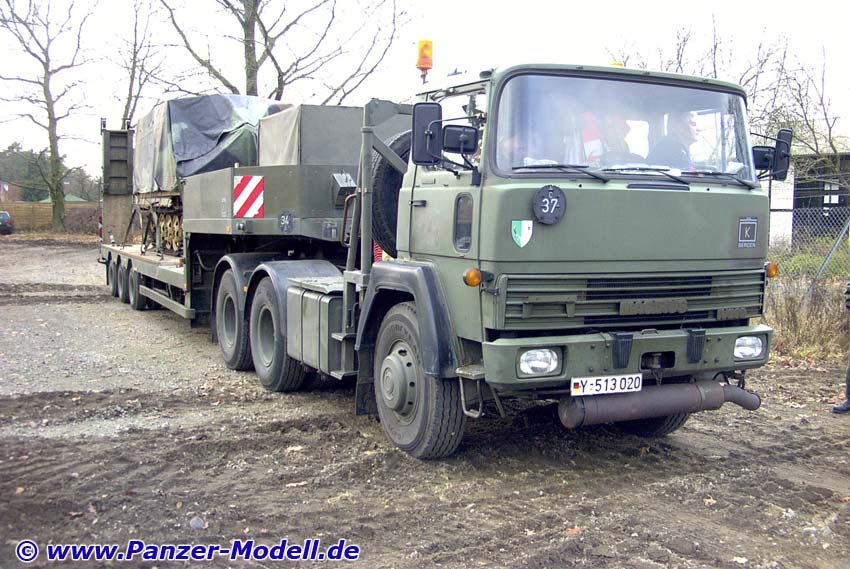

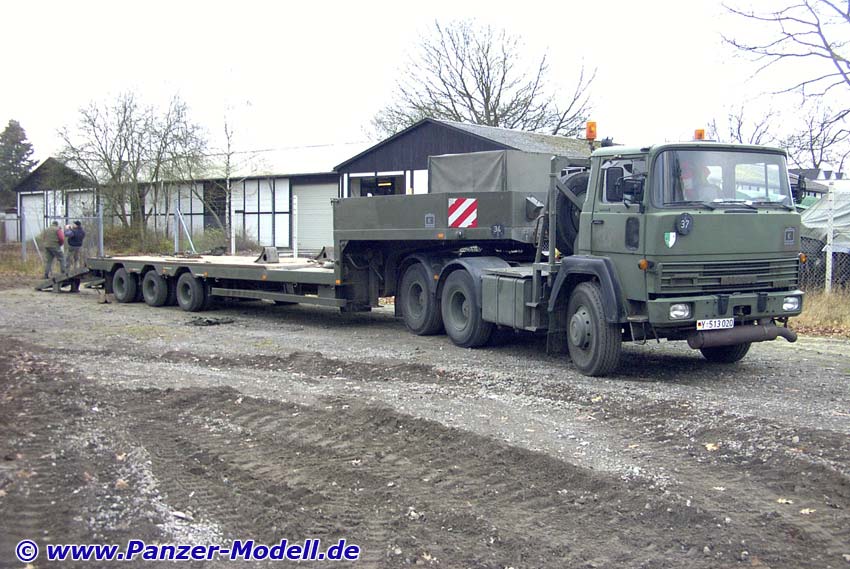

Gesamtansicht vorn rechts |

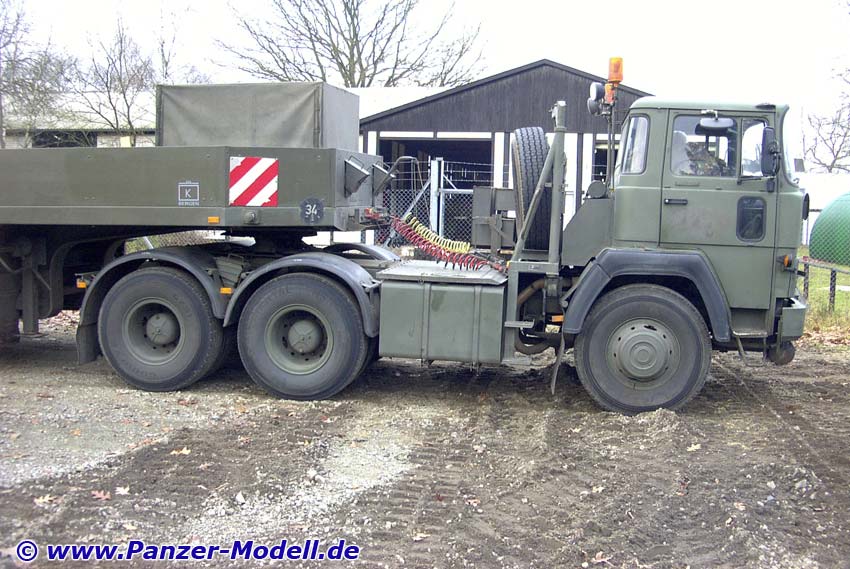

rechte Seite Zugmaschine |

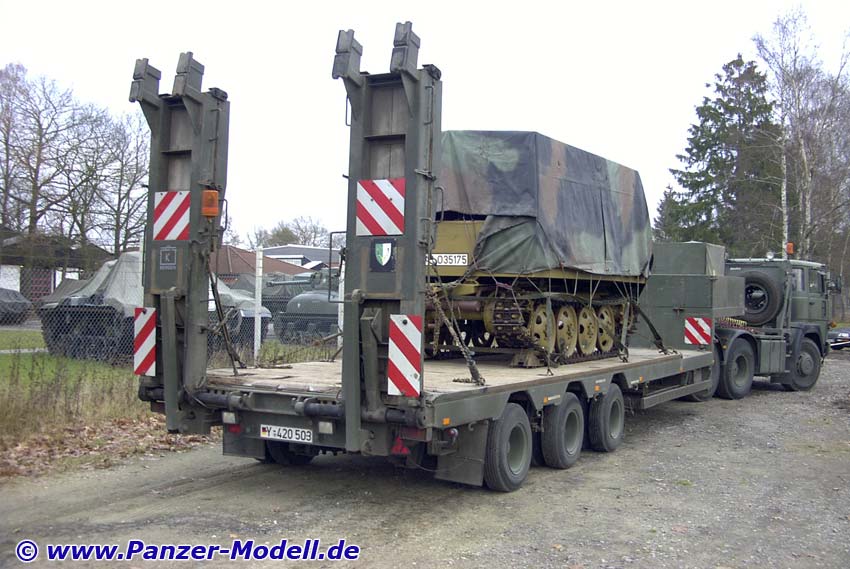

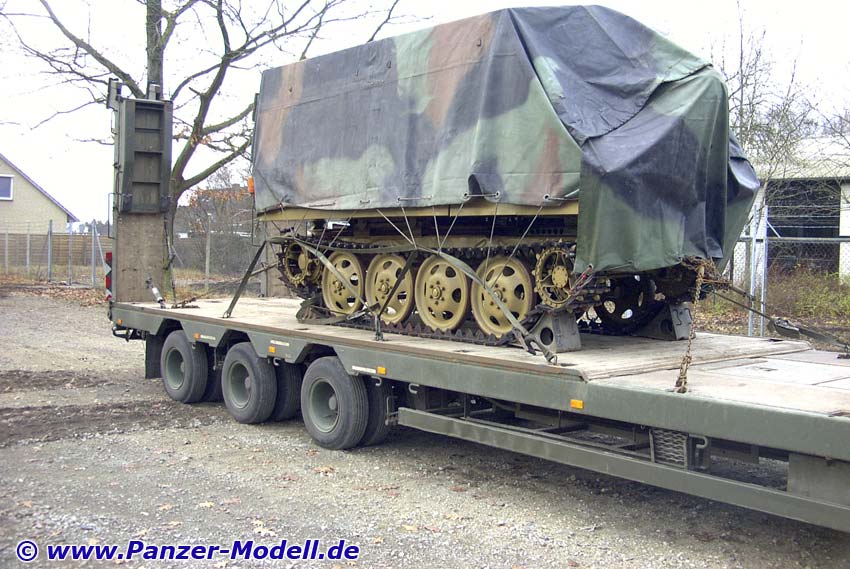

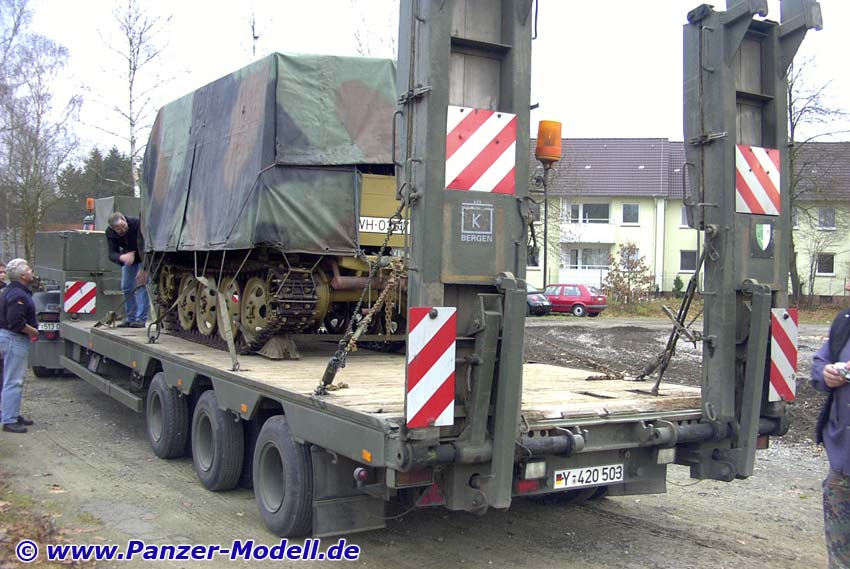

Gesamtansicht hinten rechts |

Gesamtansicht hinten rechts unbeladen |

Heckansicht |

Heckansicht abgeklappte Rampen
|

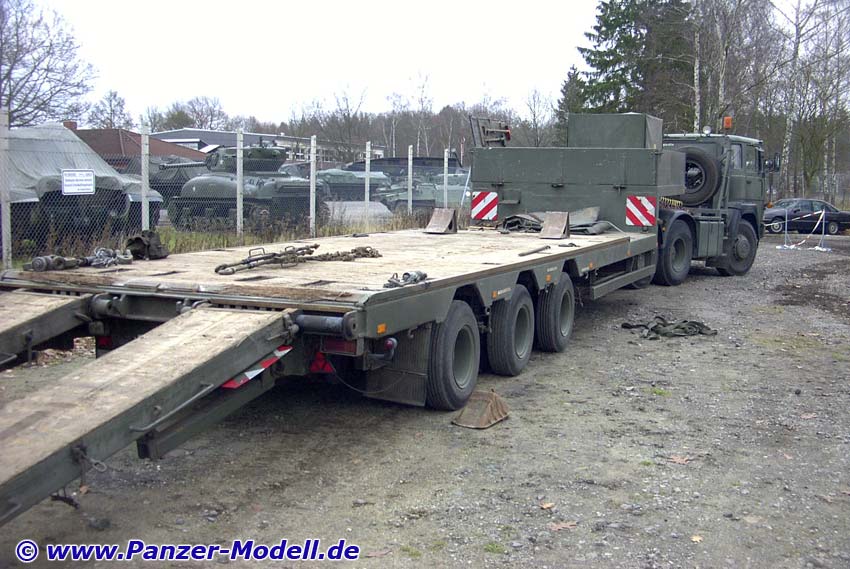

Gesamtansicht hinten links
|

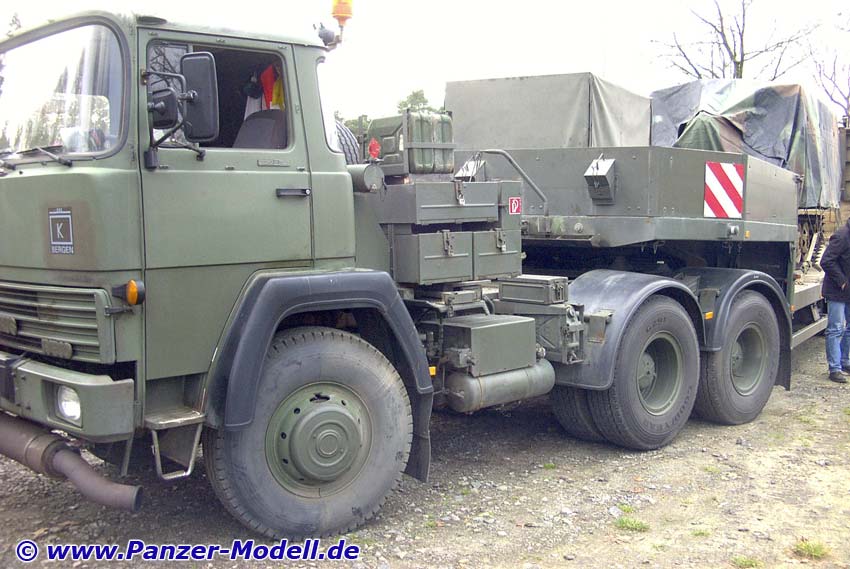

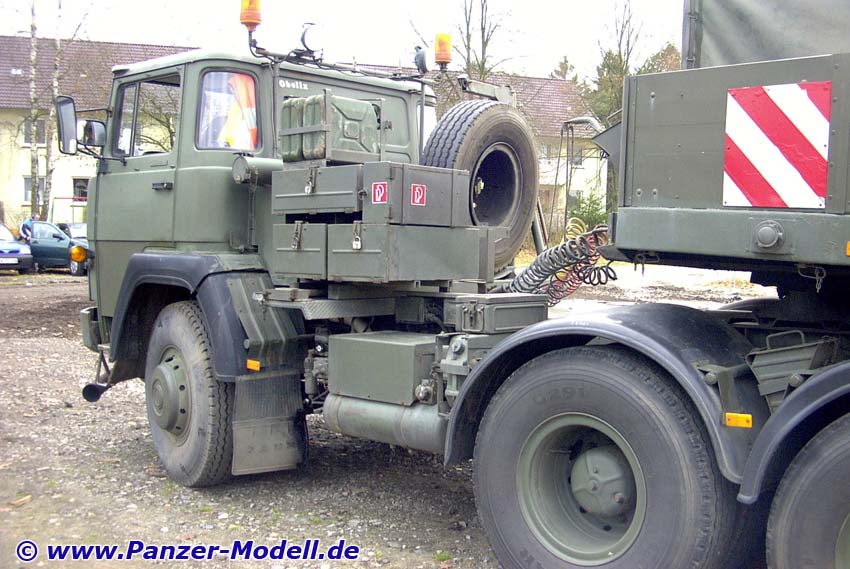

Linke Seite Zugmaschine
|

linke Seite Zugmaschine |

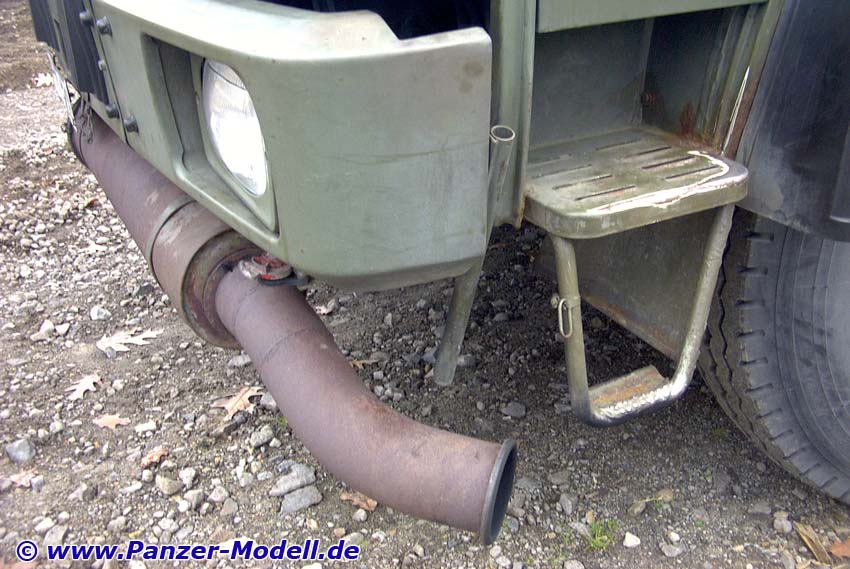

Auspuffende vorne links |

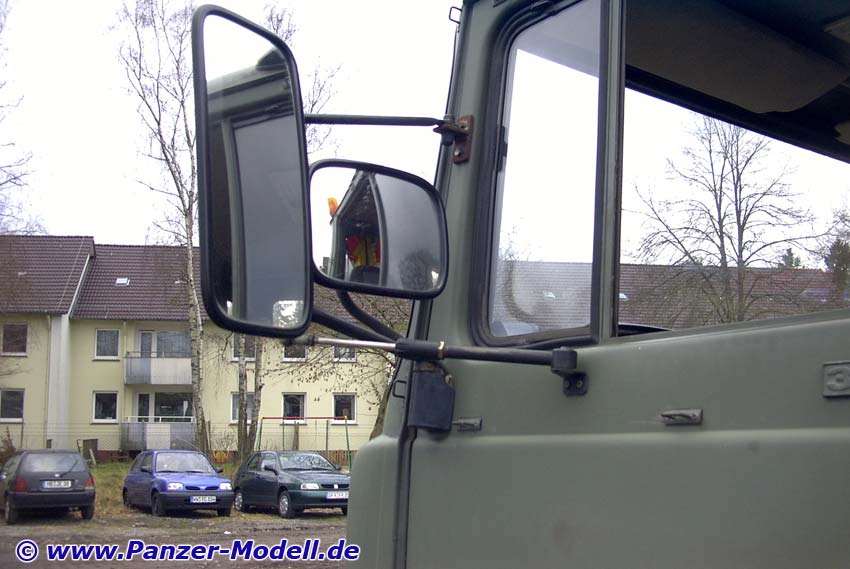

Aussenspiegel Fahrerseite |

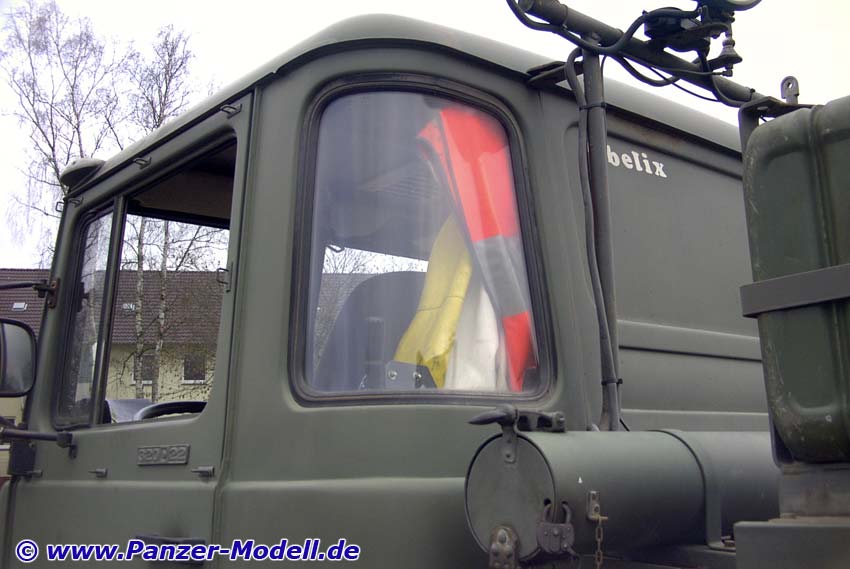

linkes heckfenster Fahrerkabine |

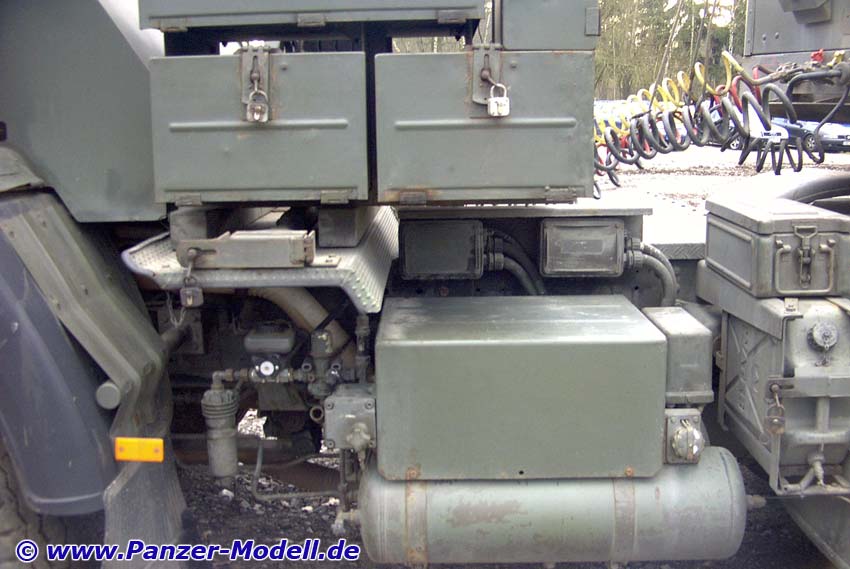

Staukästen, Drucklufttank, links zwischen 1. und 2.Achse |

Staukästen, Kanisterhalterung hinter Fahrerkabine |

Rückseite, links Zugmaschine |

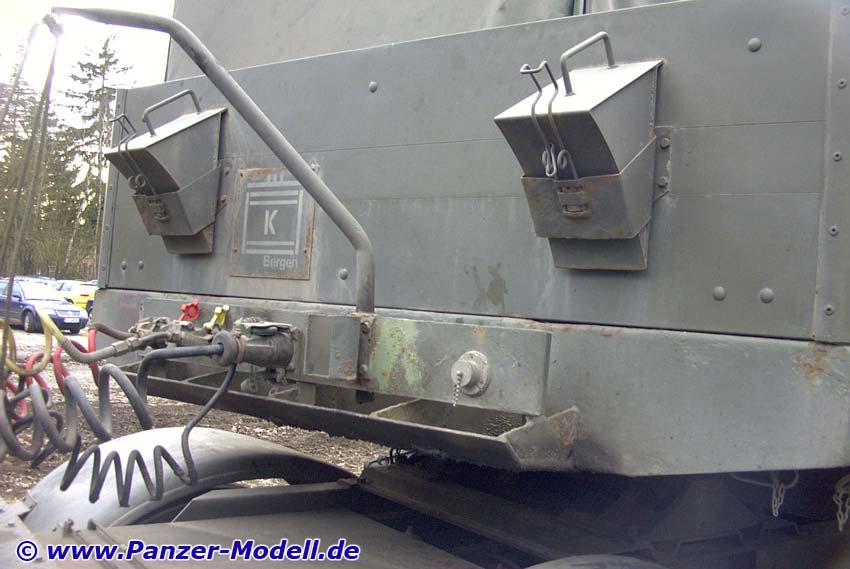

Frontseite Auflieger |

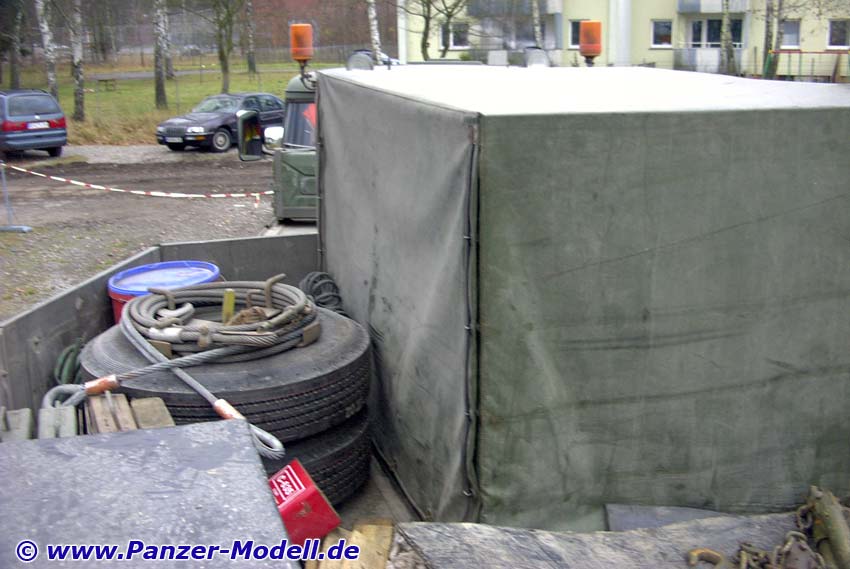

Oberseite Auflieger vorn |

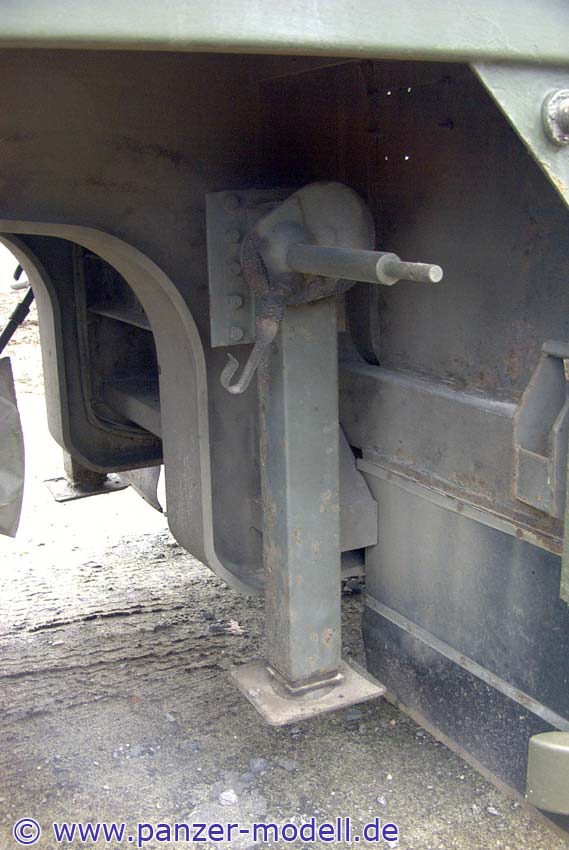

Aufliegerstützen vorn |

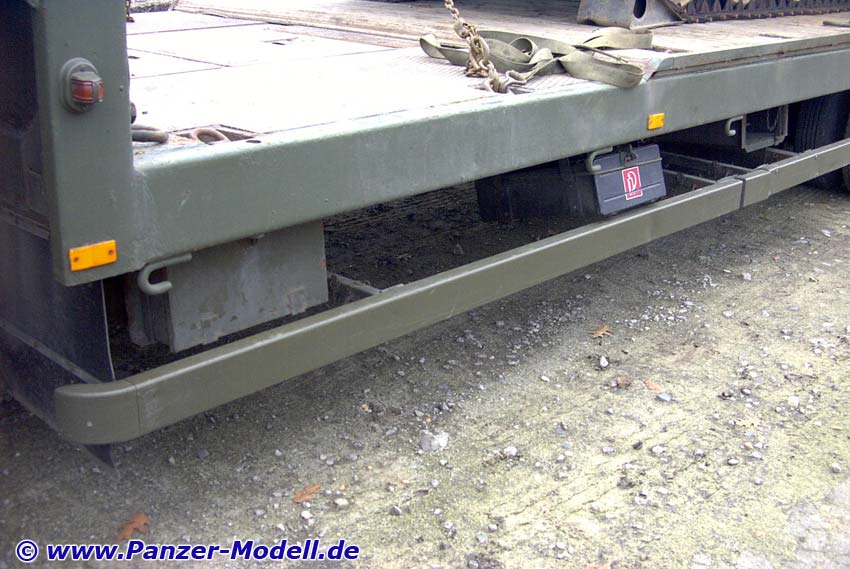

Auflieger links vorn |

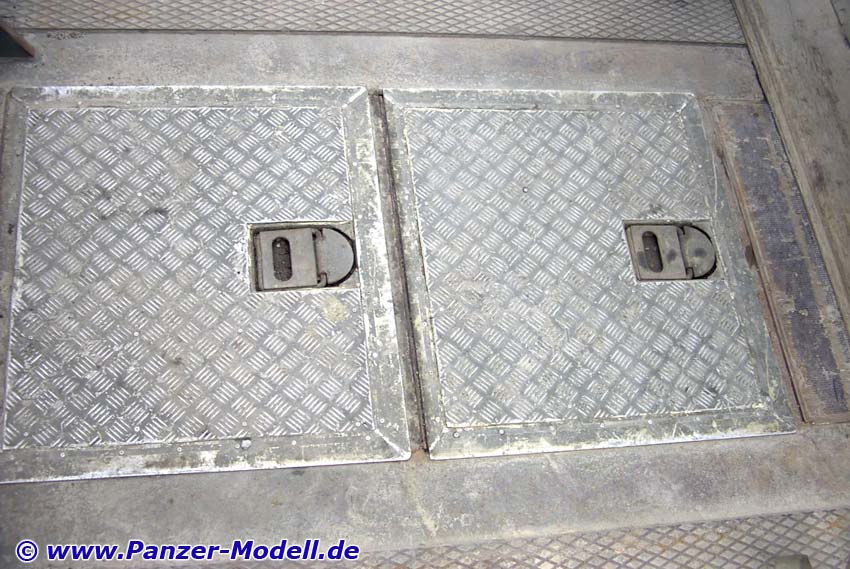

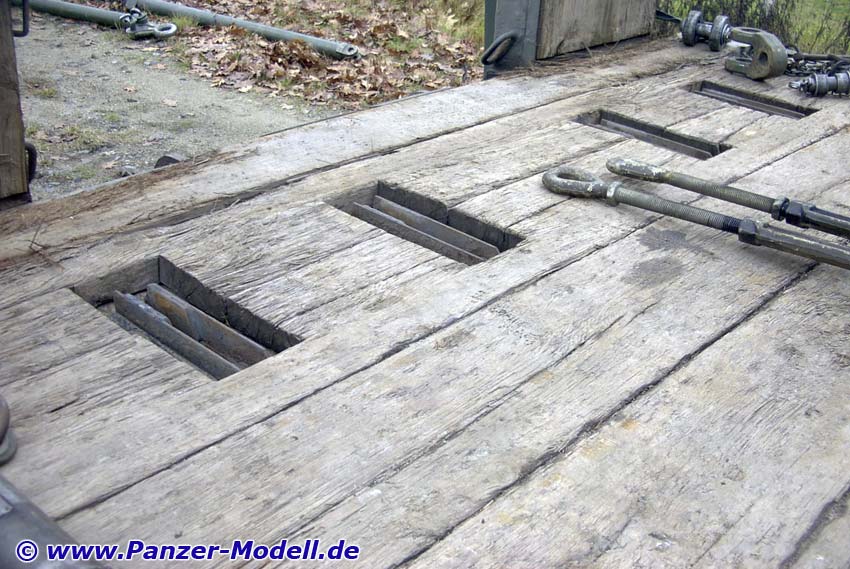

Zugangsklappen Ladefläche vorn mittig |

Zurrösen links hinten |

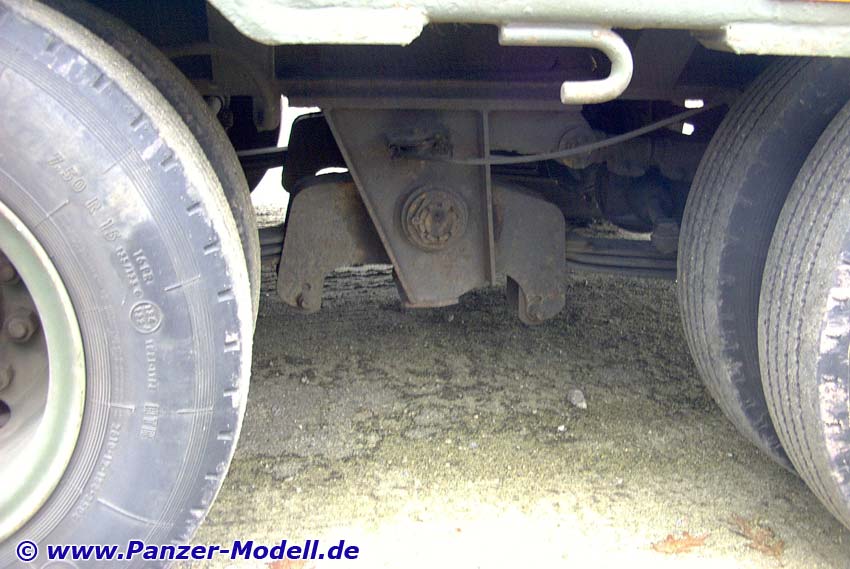

Federlement Auflieger linten links |

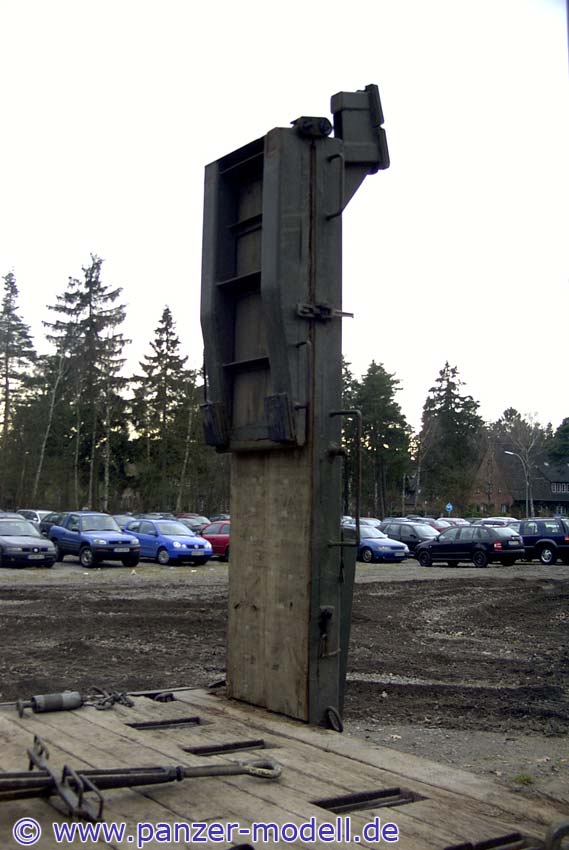

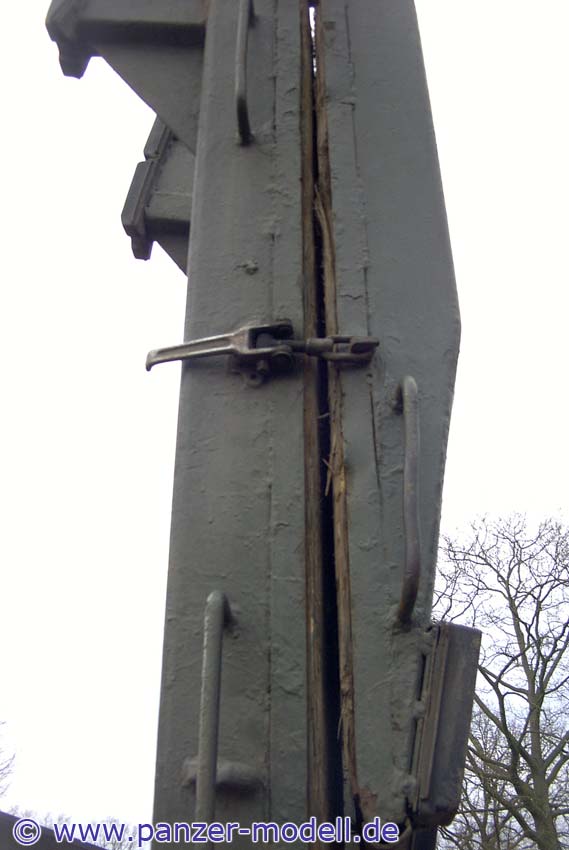

recht Auffahrrampe hochgeklappt |

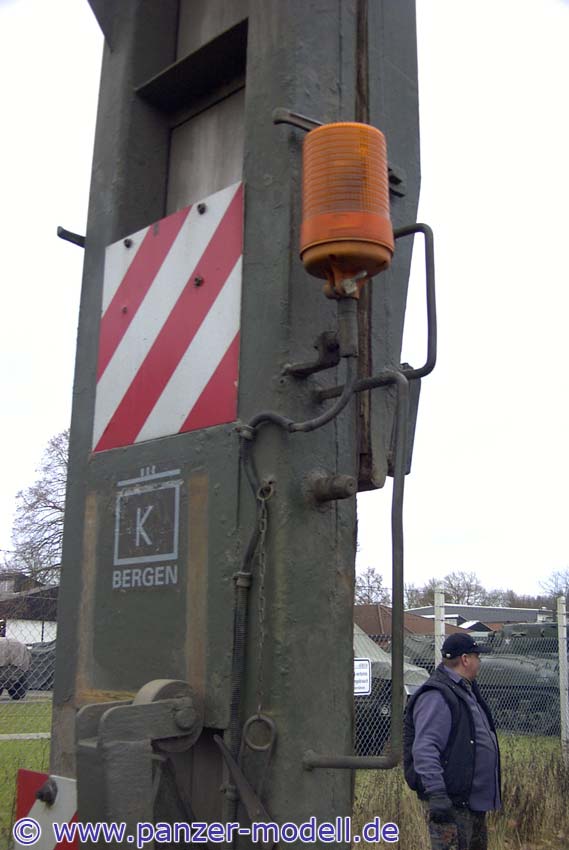

Linke Auffahrrampe hochgeklappt |

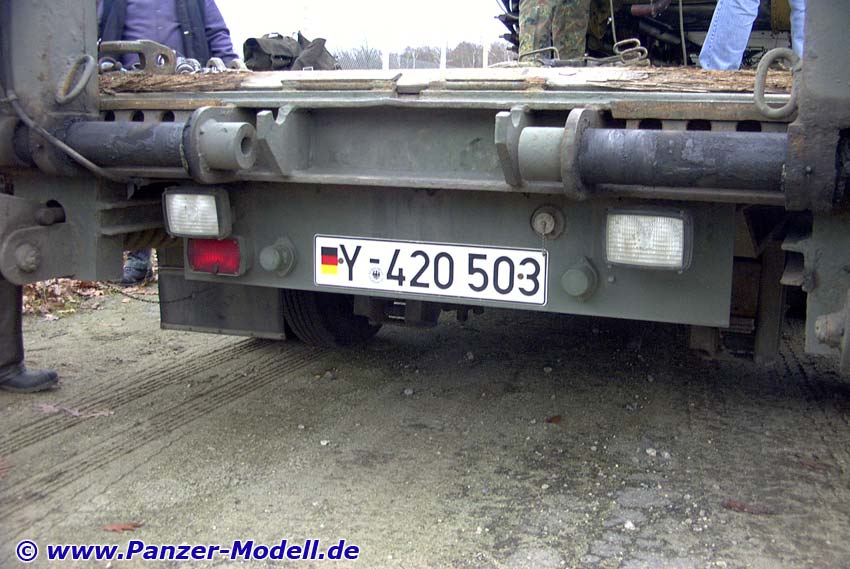

untere heckseite Auflieger |

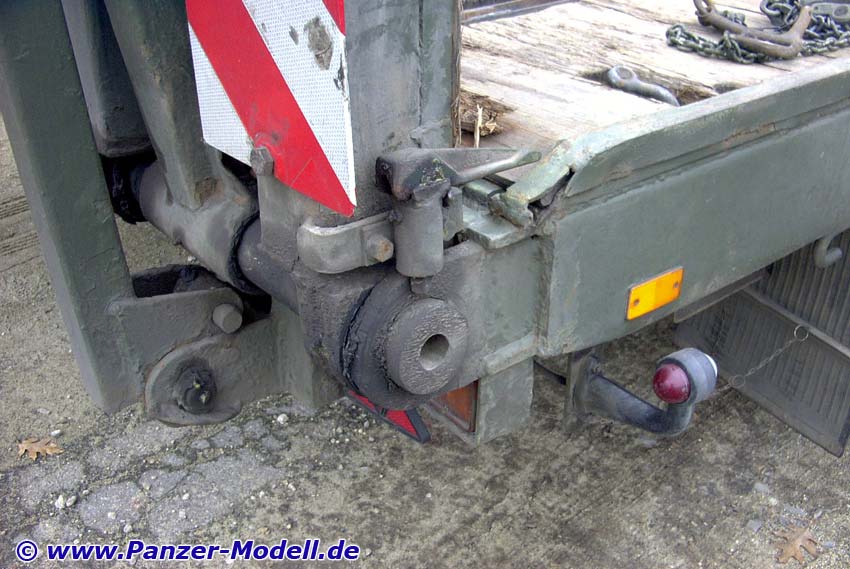

Scharnierpunkt recht Auffahrrampe |

rechte Auffahrrampe von rechts |

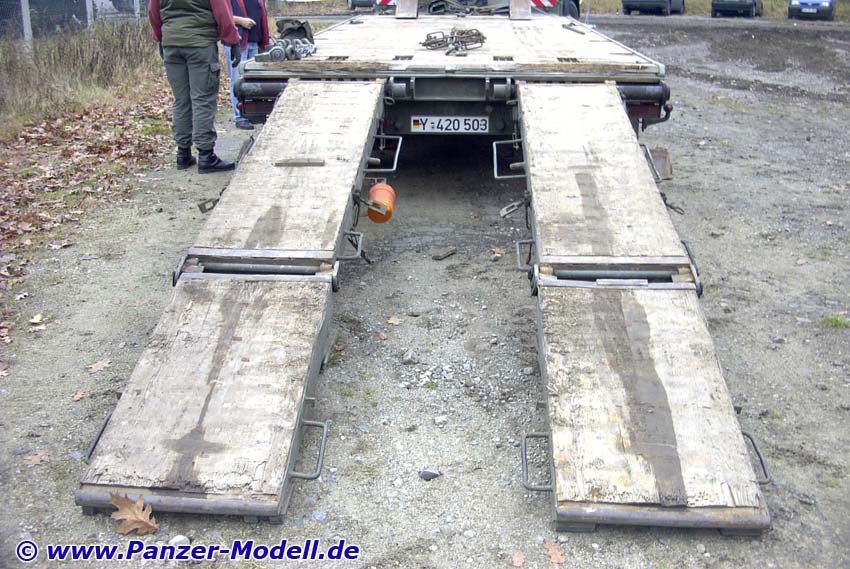

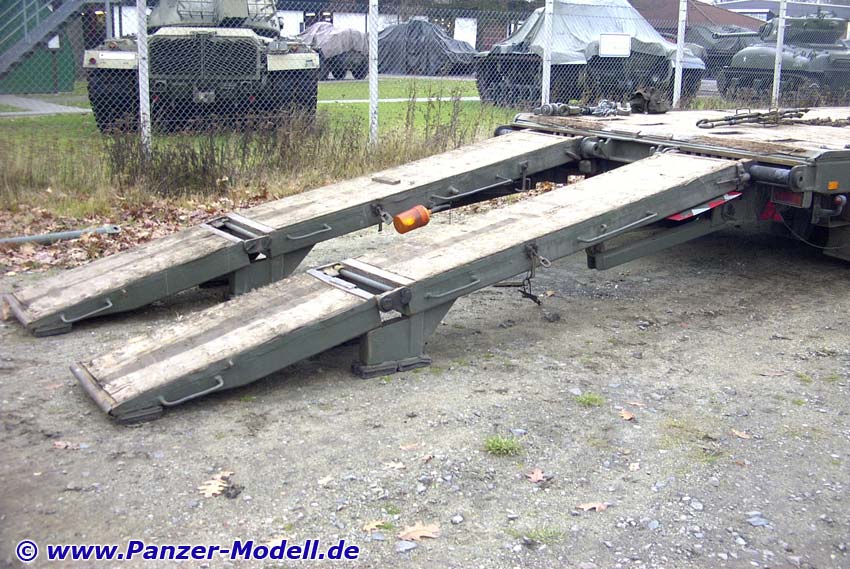

Abgelegte Auffahrrampen |

Hinterer Bereich Ladefläche |

rechte Seite Auflieger |

rechte Seite Auflieger |

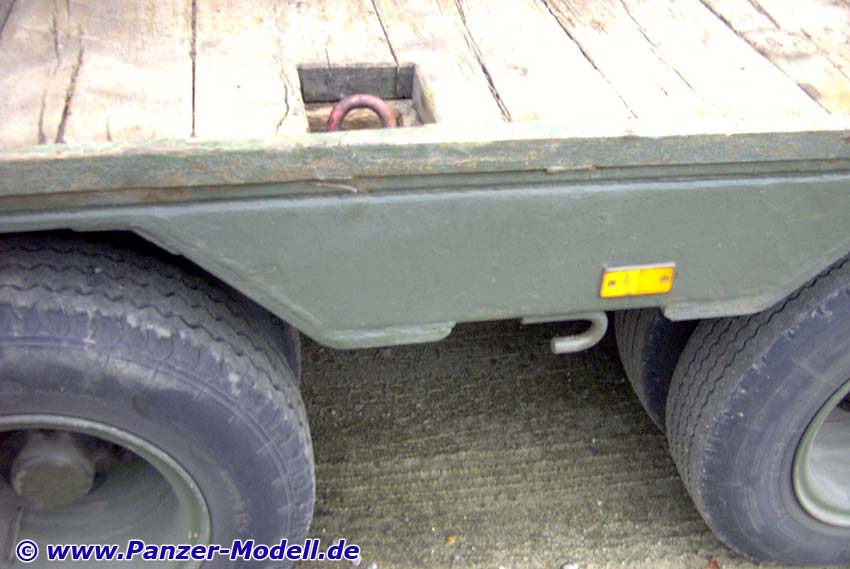

Zurröse rechts |

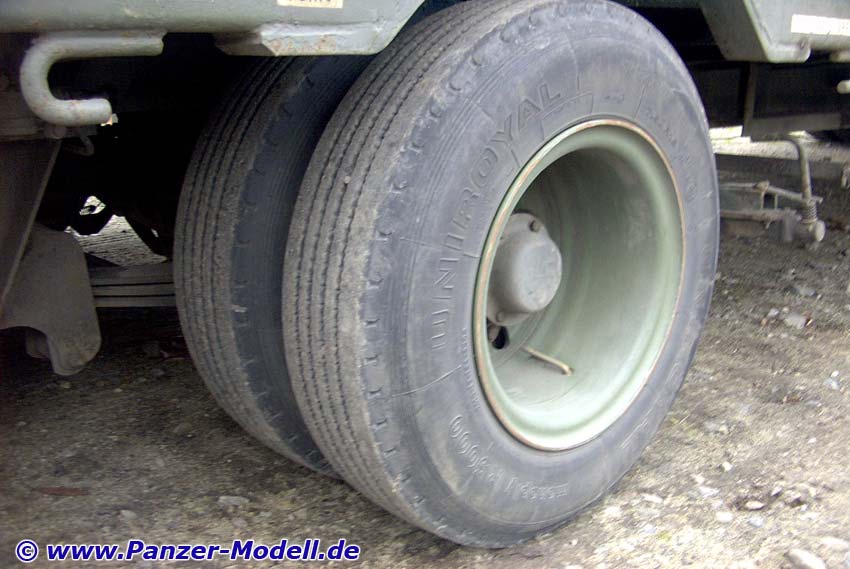

Zwillingsreifen Auflieger |

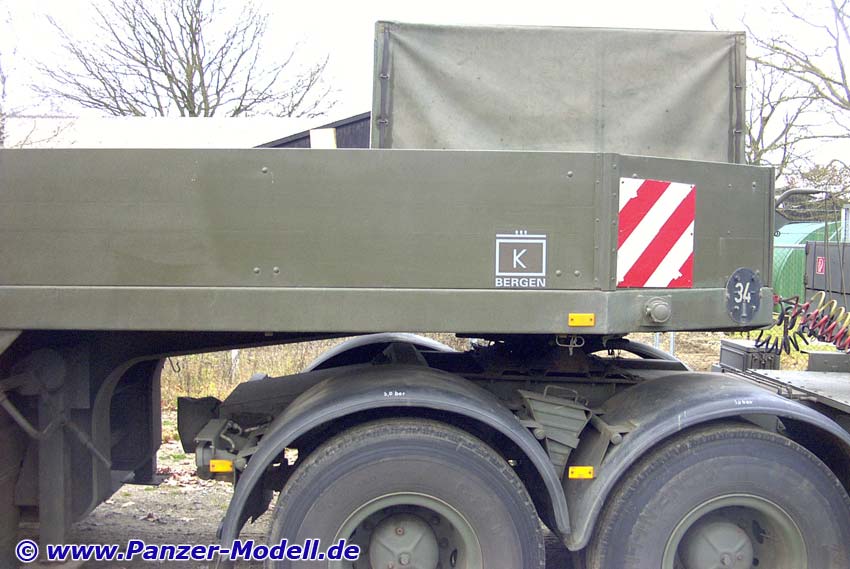

Auflieger vorderer Bereich rechts |

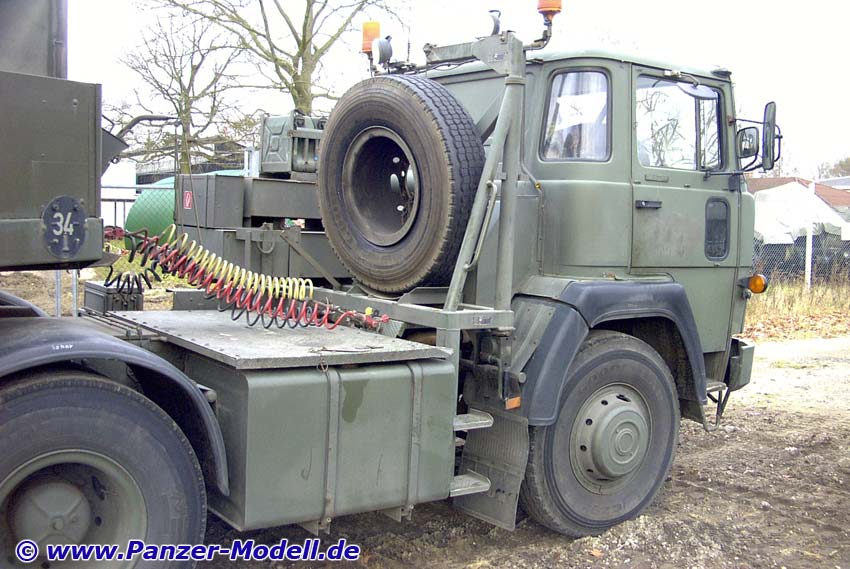

Hintere Seite Zugmaschine rechts |

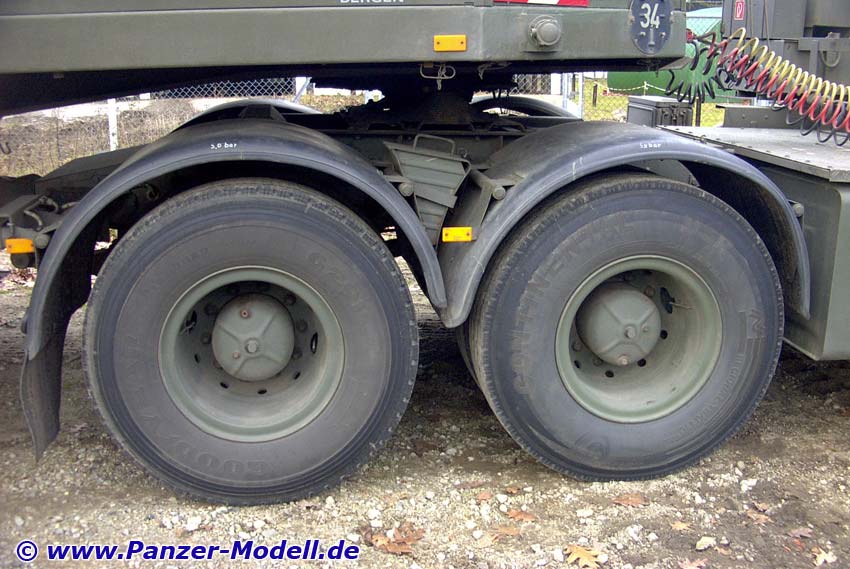

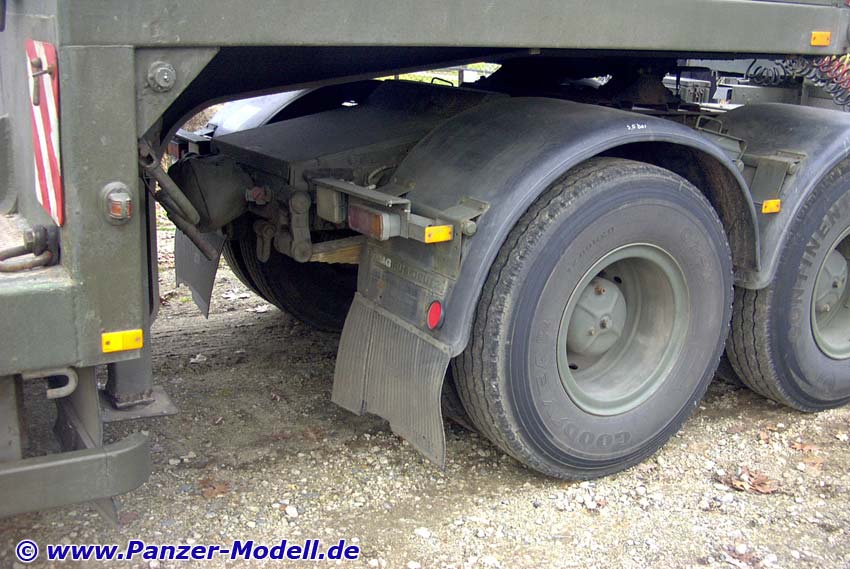

Heckachsen Zugmaschine |

Zugmaschine rechts |

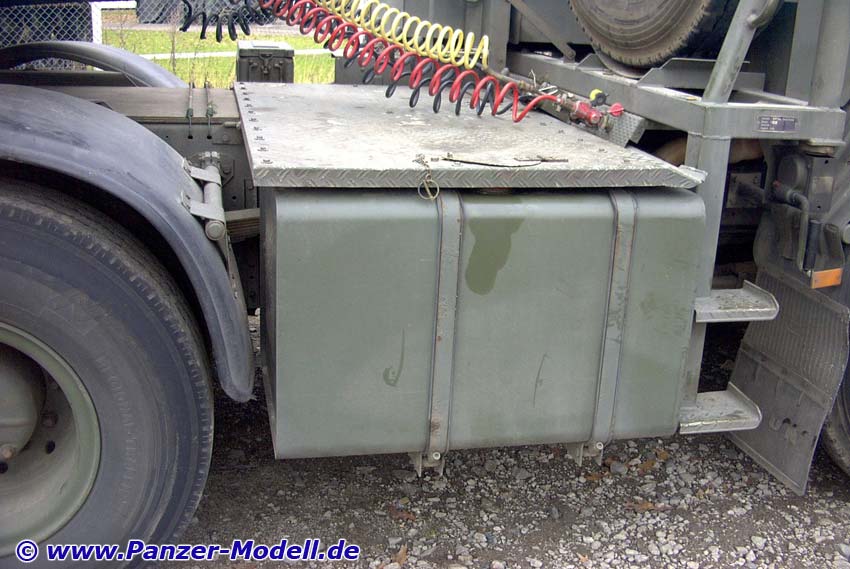

Tank rechts |

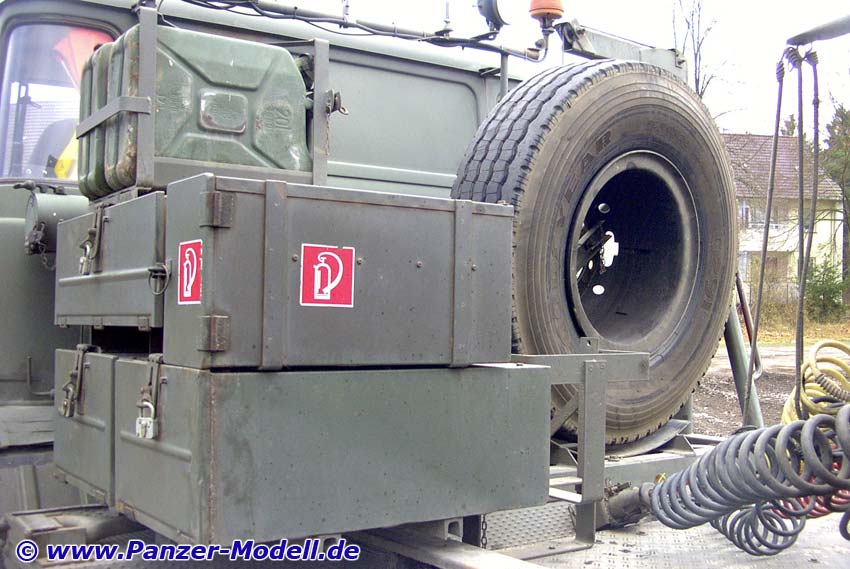

Ersatzreifen rechts hinter Fahrerkabine
|

Frontseite rechts
|

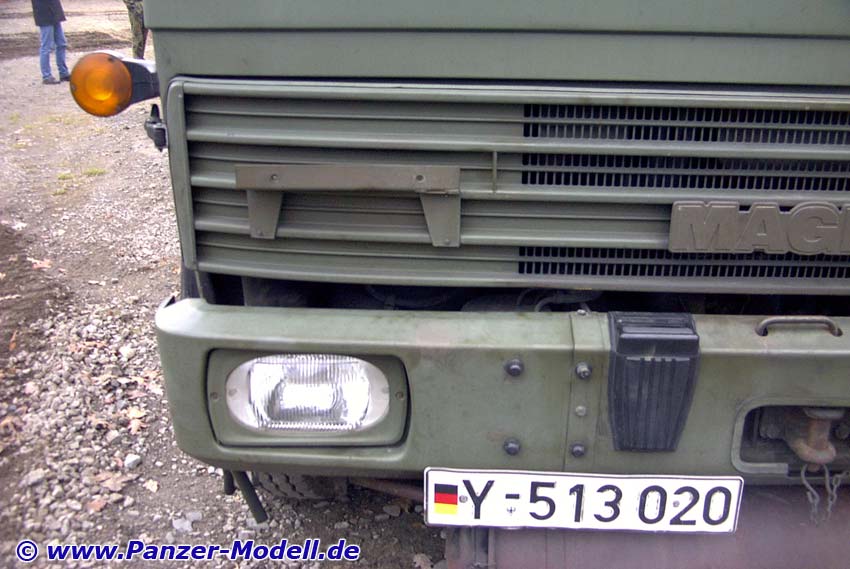

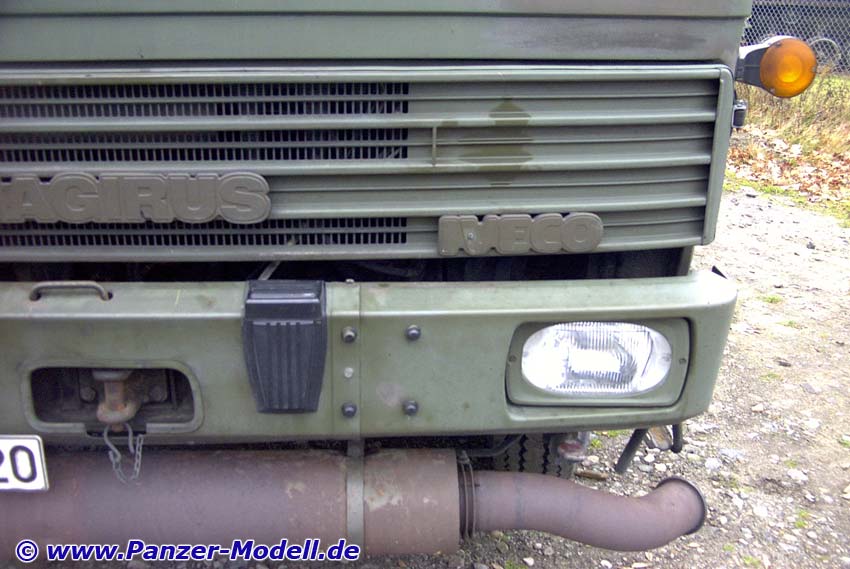

Frontseite links
|
