Der M88 (Bergepanzer 1) hatte die Aufgabe, beschädigtes Gerät zu bergen und zur Instandsetzung abzuschleppen, sowie beim Ein- und Ausbau von Triebwerken o.ä. Kranarbeit zu leisten. Er war bei der Bundeswehr der Nachfolger des Bergepanzer M 74 der auf der Basis des Sherman Panzers konzipiert, einfach den Anforderungen nach Einführung des Kpz M 48 nicht mehr gewachsen war.
Entwickelt wurde das Fahrzeug ab 1958 bei der Firma Bowen-McLaughlin-York Inc. Verwendet wurden Teile des Kampfpanzer M 48 A2 wie Getriebe, Motor, Lauf- und Stützrollen.
Ab 1962 beschaffte die Bundeswehr 125 Stück. Ab 1985 erhielten die Fahrzeuge anstelle des Benzinmotors einen Dieselantrieb (M88 A1) und eine leistungsstärkere Bergewinde.
Technische Daten:
Besatzung 4 Mann
Länge 8,45 m
Breite 3,60 m
Höhe 3,07 m
Gewicht 50,8 Tonnen
Antrieb M88 A1: MTU MB 838 12-Zylinder Luftgekühlter Abgas - Turbo Diesel mit 640 PS bzw.1014 PS
Höchstgeschwindigkeit ca 50 km/h
Reichweite ca. 850 km
Quelle: wikipedia
Die Fotos sind vom M88 der im Panzermuseum Munster zu begutachten ist, neben vielen anderen spannenden Exponaten - ein Besuch im museum lohnt auf jeden Fall, denn kein Foto kann den Blick aufs Original ersetzen.
Seitenangaben beziehen sich auf "In Fahrtrichtung gesehen"

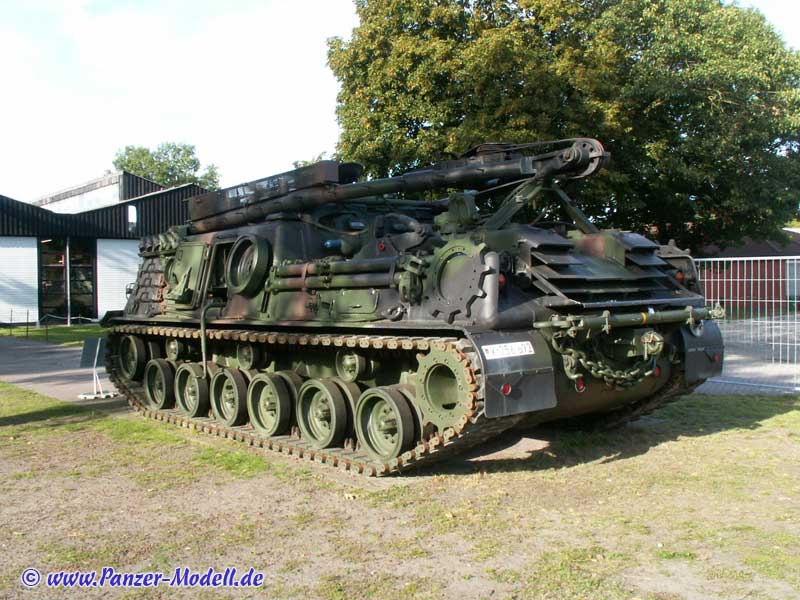

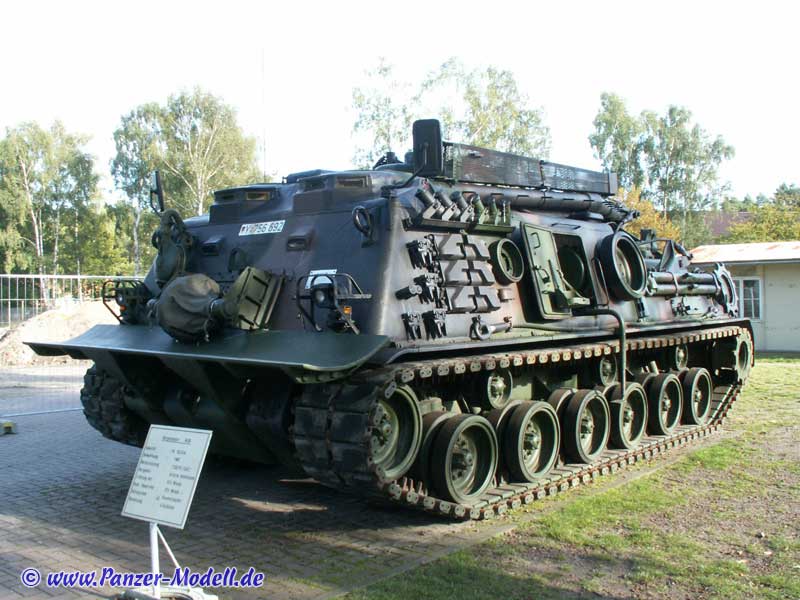

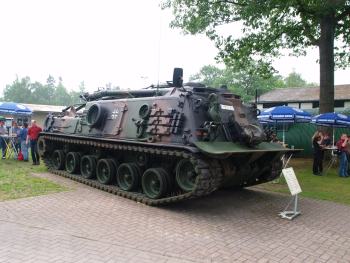

Gesamtansicht vorn links |

Linke Seite |

Gesamtansicht hinten links |

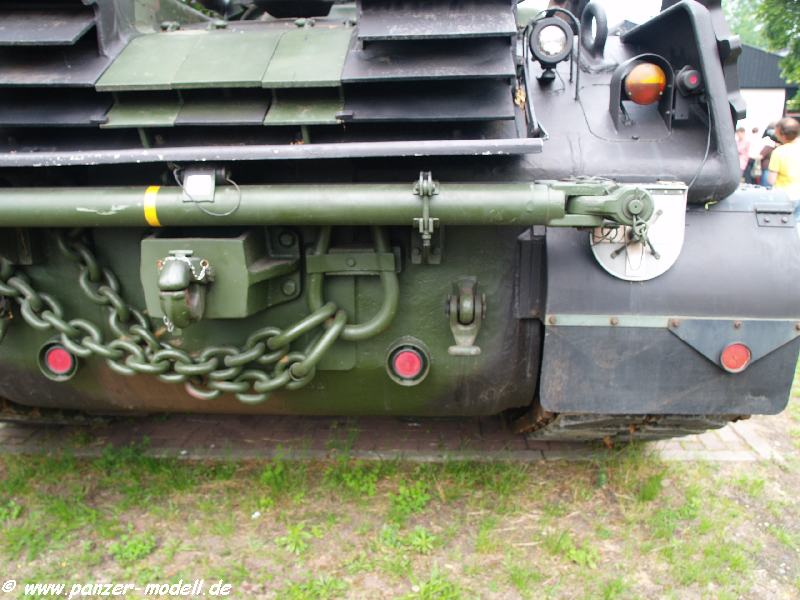

Heckansicht |

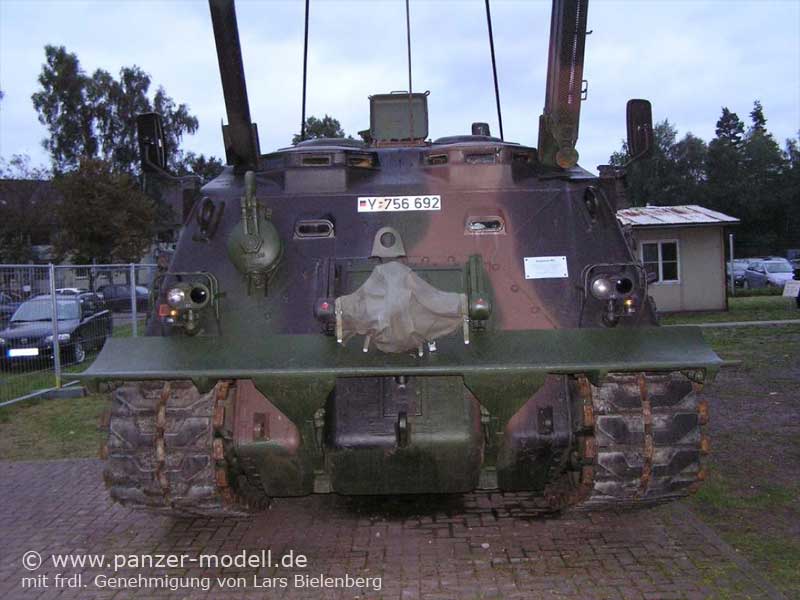

Frontansicht |

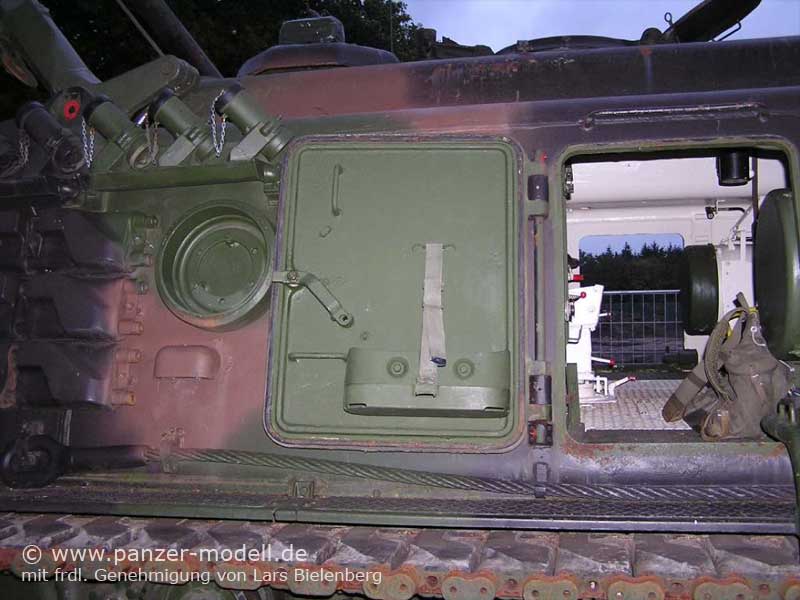

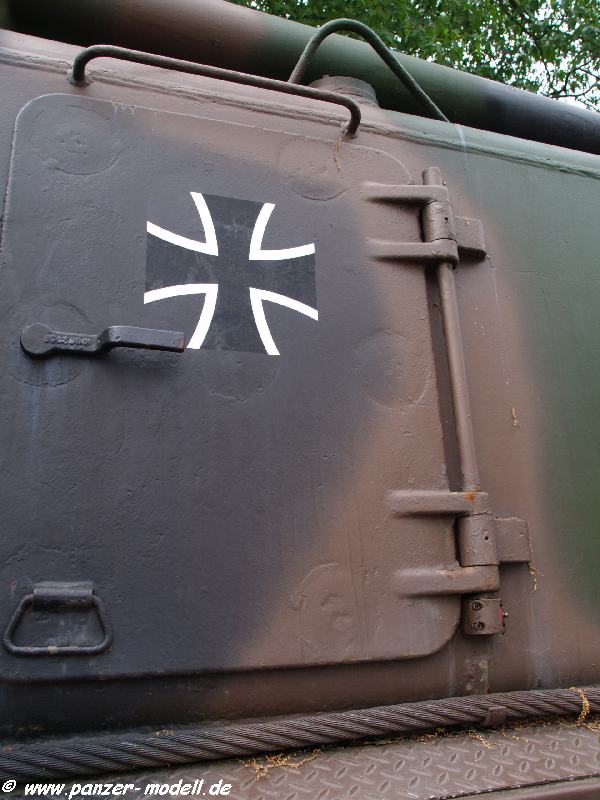

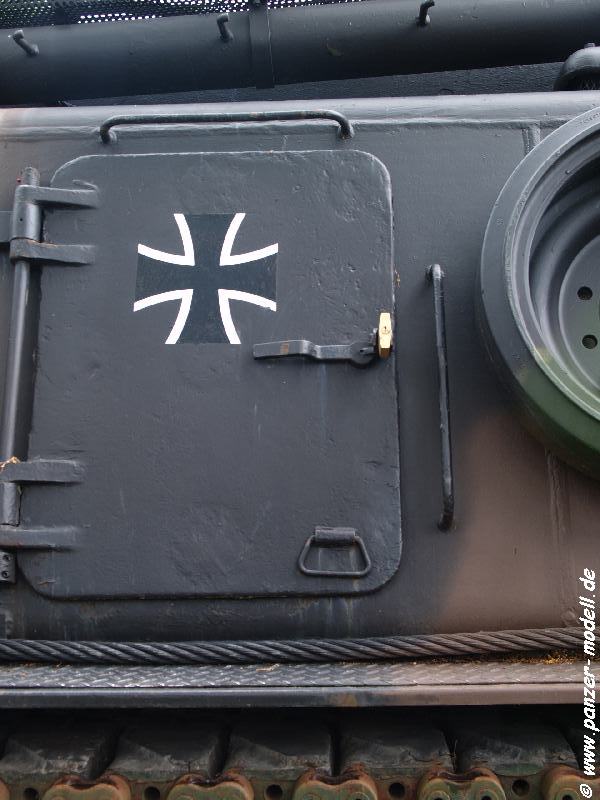

Geöffnete Aufbautür |

Trittblech rechts |

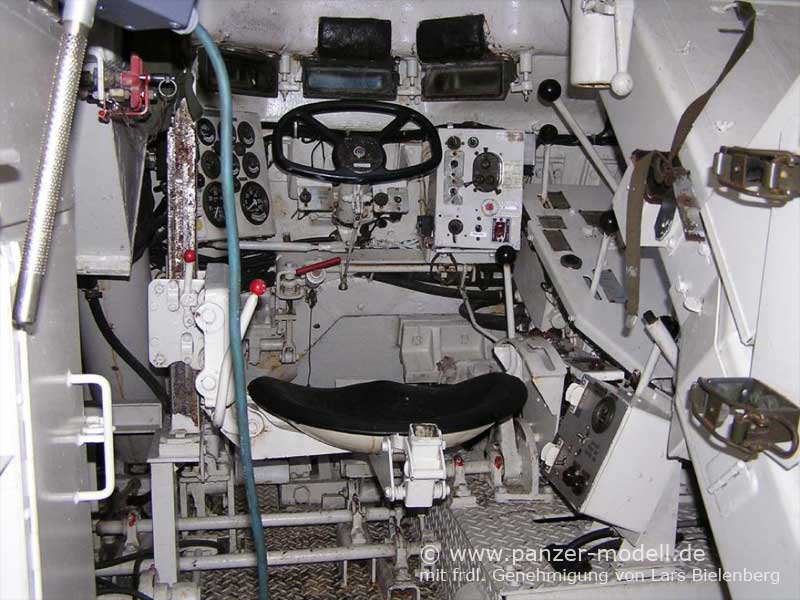

Fahrerplatz |

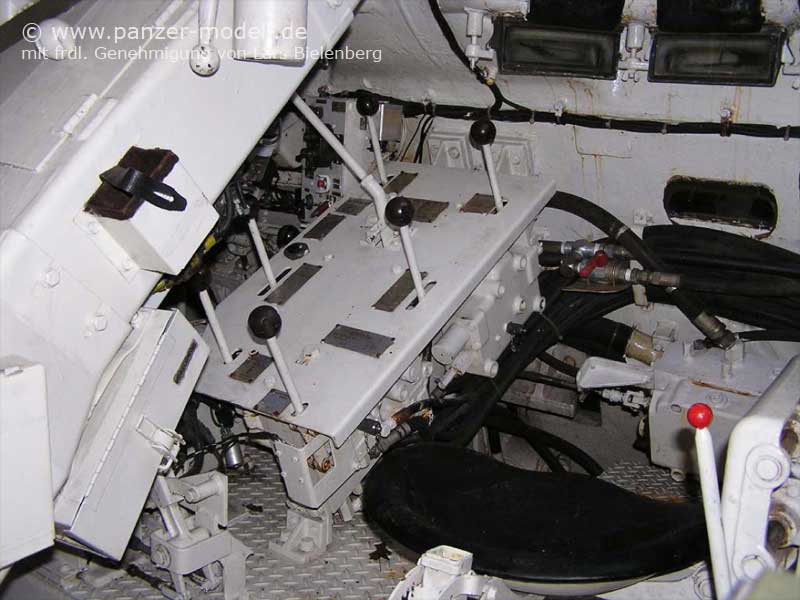

Kranbedienerplatz |

Rechter vorderer Bereich
|

Details Werkzeugaufnahme vorne rechts
|

Einstieg rechts
|

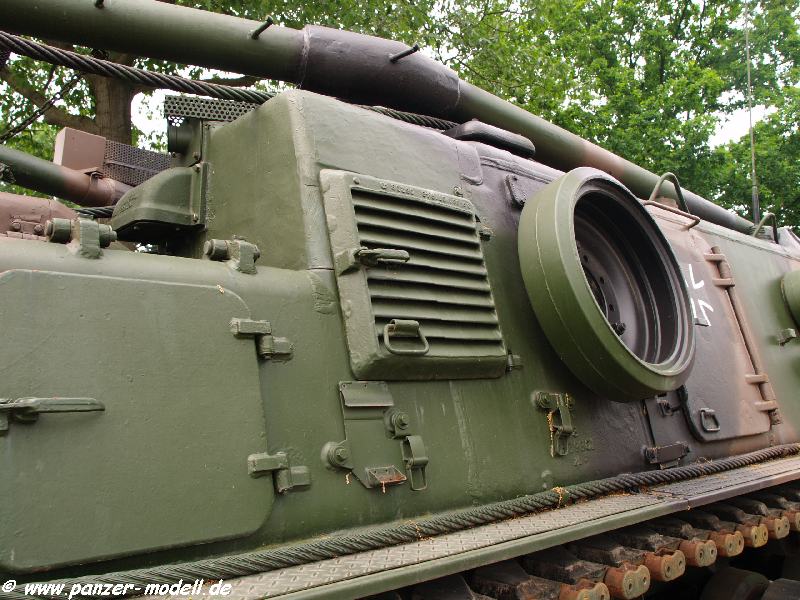

Rechter hinterer Bereich
|

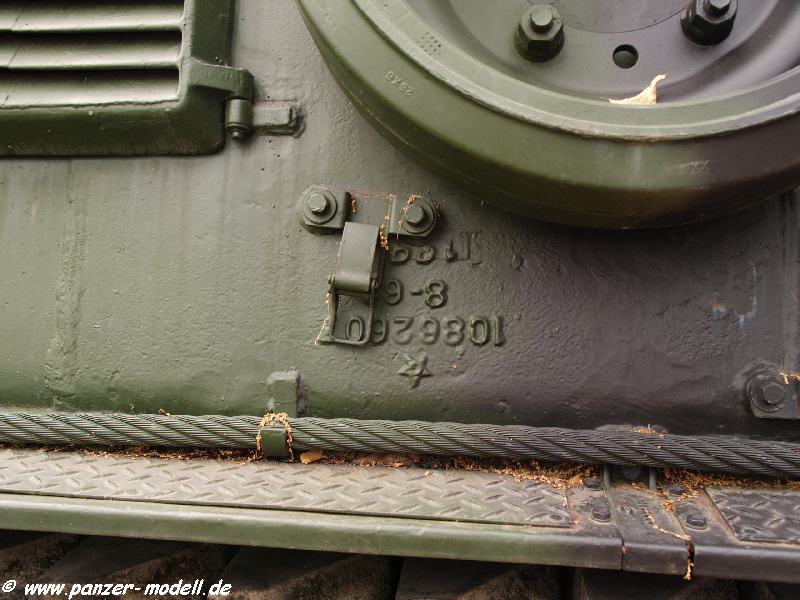

Beachte Ausrichtung Seriennummern
|

Details Werkzeugaufnahme
|

Heckbereich rechts
|

Details Schwingarm rechts
|

Fahrzeugheck rechts
|

Abgasanlage rechts
|

Abgasanlage mitte
|

Zugmaul von links
|

Rückscheinwerfer rechts
|

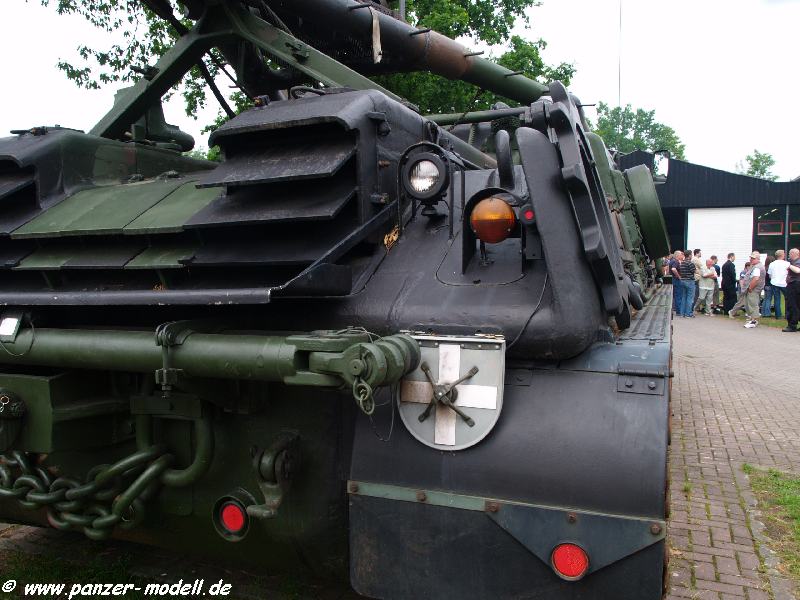

Heckbereich rechts
|

Aufnahme Schleppstange links
|

Rückscheinwerfer links
|

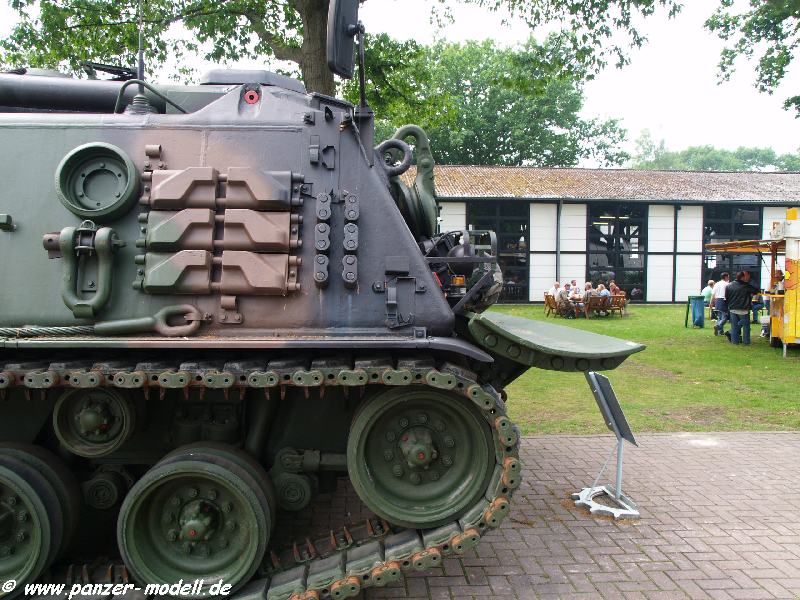

Heckbereich links
|

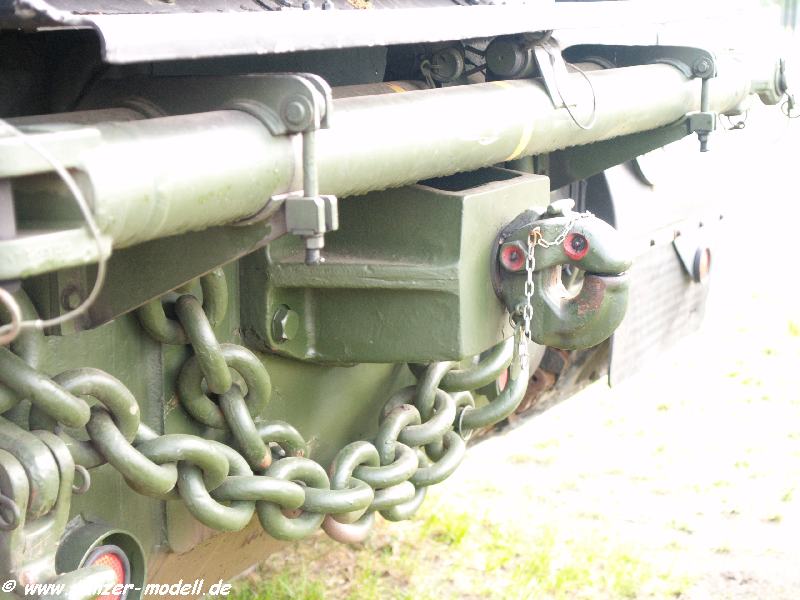

Details Schleppstange
|

Werzeugaufnahme hinterer linker Bereich
|

Einstieg links
|

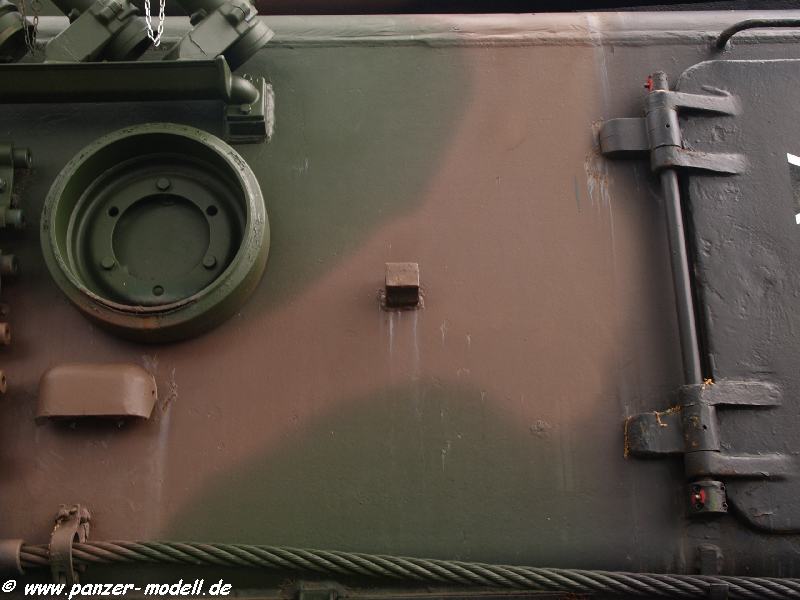

Mittlerer linker Bereich
|

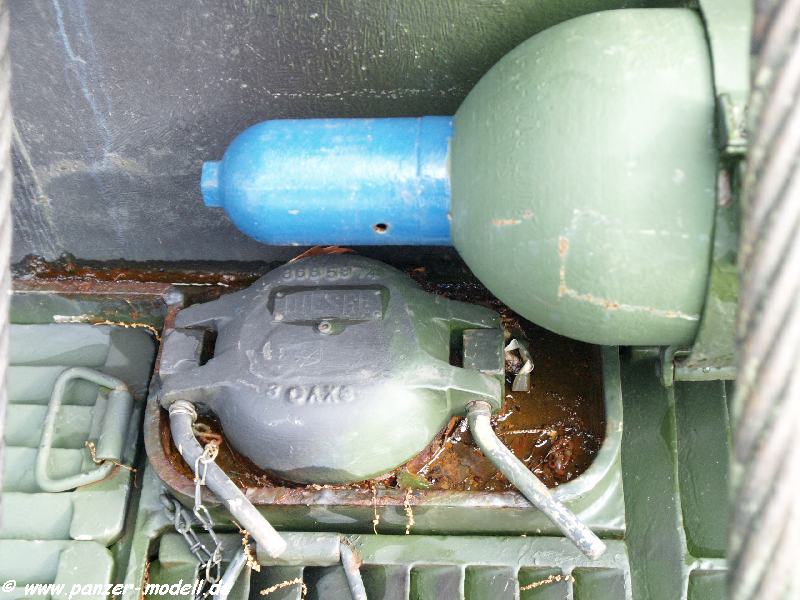

Feuerlöschanlage
|

Nebelwurfbecher
|

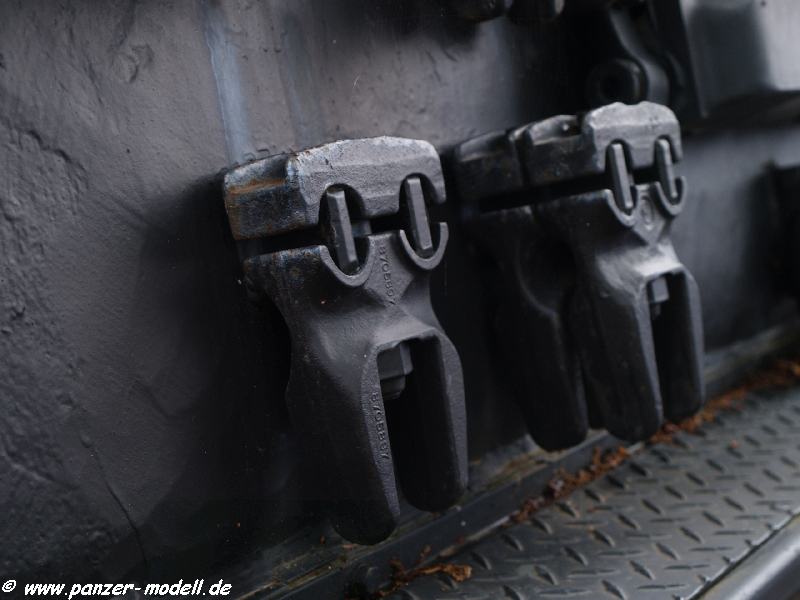

Ersatz Verbinder
|

Fahrzeugfront
|

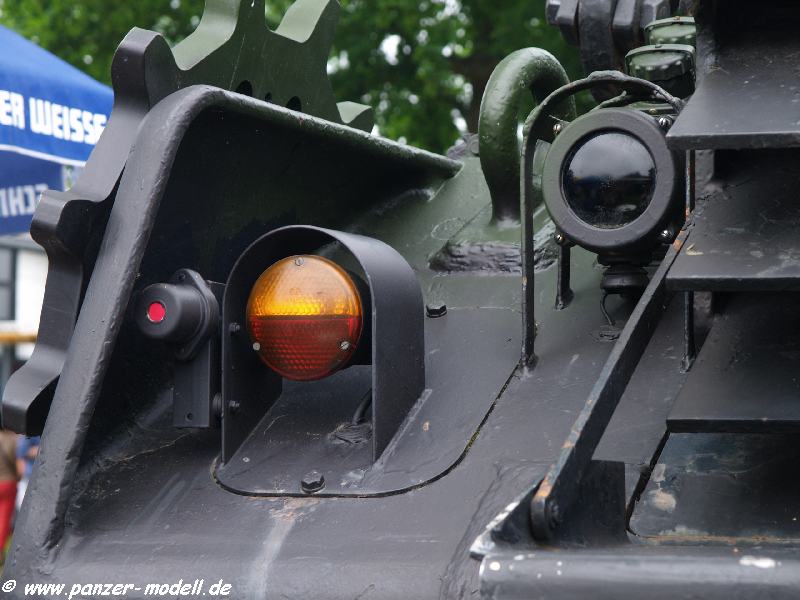

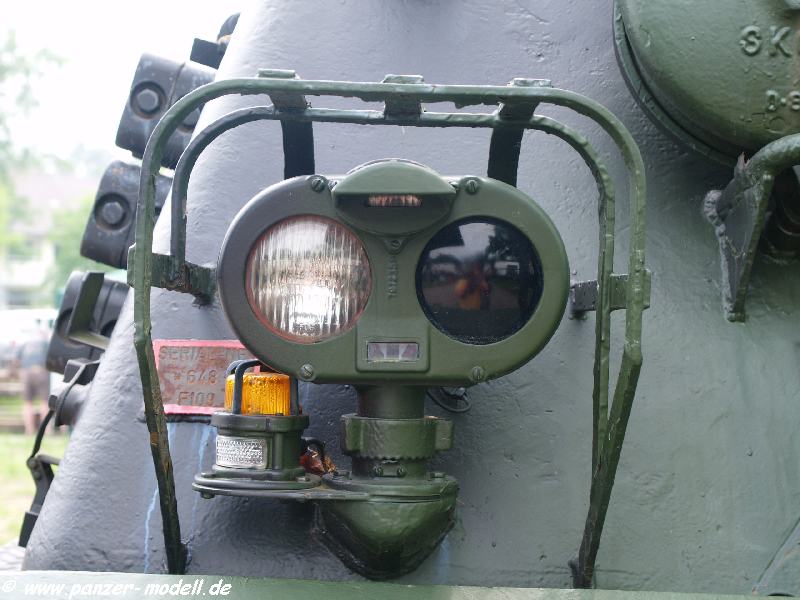

Frontscheinwerfer rechts
|

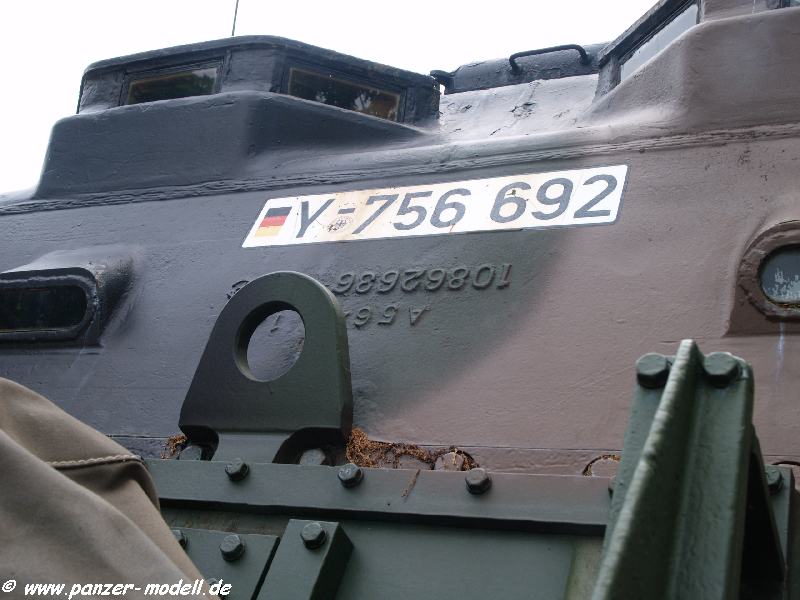

Kennzeichen und Seriennummer
|

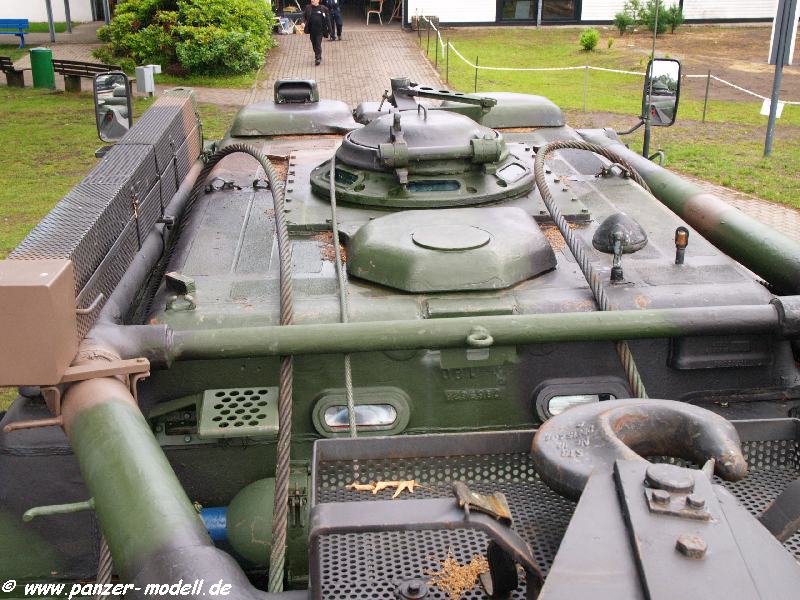

Übersicht Fahrzeugdeck von hinten
|

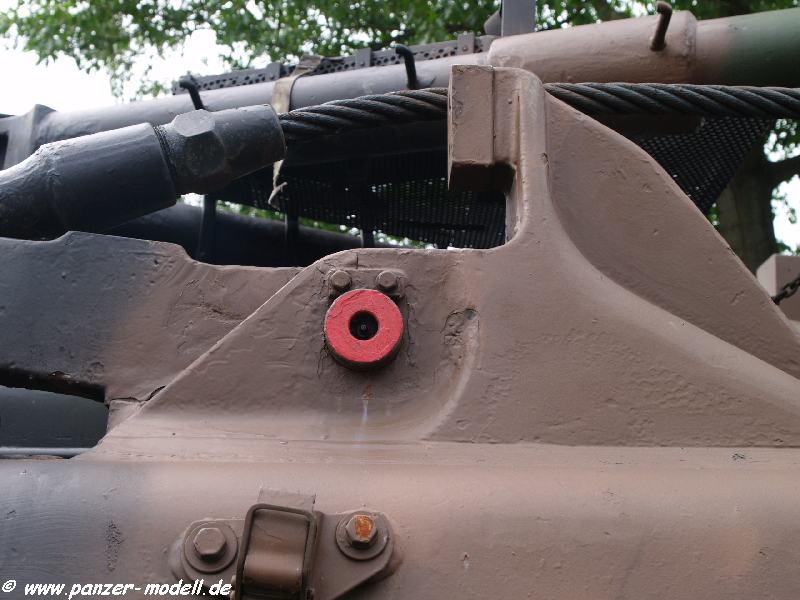

Aufnahme A-Mastbaum rechts vorne
|

Kommandantenkuppel und MG-Lafette
|

rechter hinterer Bereich
|

Antennenhalterung
|

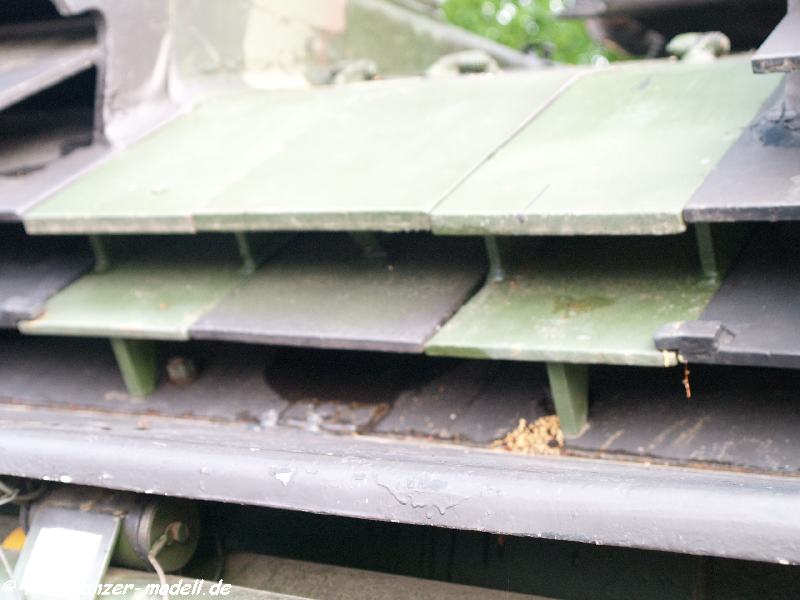

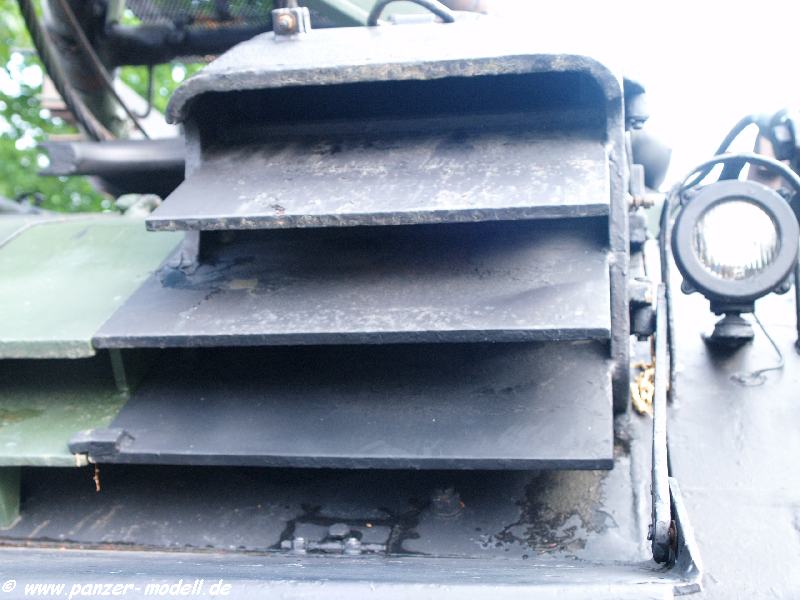

Lüftungsgitter Motordeck
|

Fahrzeugaufbau von hinten
|

Details Fahrzeugaufbau
|

Klappe für treibstoffaufnahme links
|

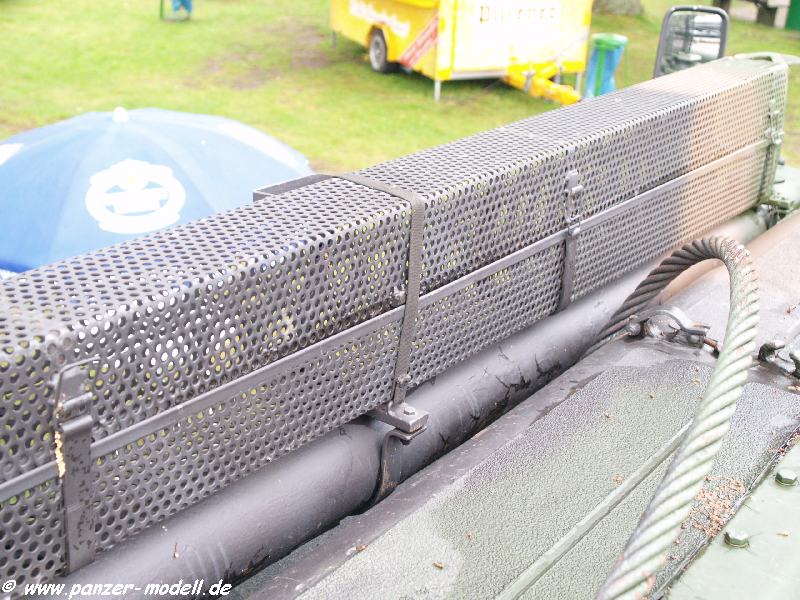

Staukasten auf A-Mastbaum
|

Detail A-Mastbaum
|
|
