M752 Raketenstarter LANCE

Die LANCE Rakete ist eine Kurzstreckenrakete mit einer Reichweite von bis zu 150km. Sie ist 6,52m lang, hat eine Spannweite von 1,07m und eine Gesamtstartmasse von 1,5t.
Transportiert werden 2 dieser Raketen auf dem M688 LANCE Transportfahrzeug, auf M113 Basis.
Der Start erfolgt dann auf dem Startfahrzeug M752, das mit einer Laufwerksverriegelung ausgestattet ist.
Dieses basiert ebenfalls auf dem M113 und ist mit dem Detroit Dieselmotor 6 V 53 mit 210 PS ausgestattet. Zum Fahrzeug gehört eine Crew von 6 Soldaten.
Ab 1976 wurden 26 Stück in die Bundeswehr eingeführt und 1992 ausgemustert.
Es ist 6,57m lang, 2,71m breit und 2,72m hoch. Das Gefechtsgewicht beträgt 10,7t und es kann eine Geschwindigkeit von 64km/h erreicht werden. Der M752 ist schwimmfähig.

Dank für zusätzliche Fotos an Otto Georg.

Seitenangaben beziehen sich auf "In Fahrtrichtung gesehen"


Gesamtansicht links

Gesamtansicht hinten links

Heckansicht

Gesamtansicht hinten rechts

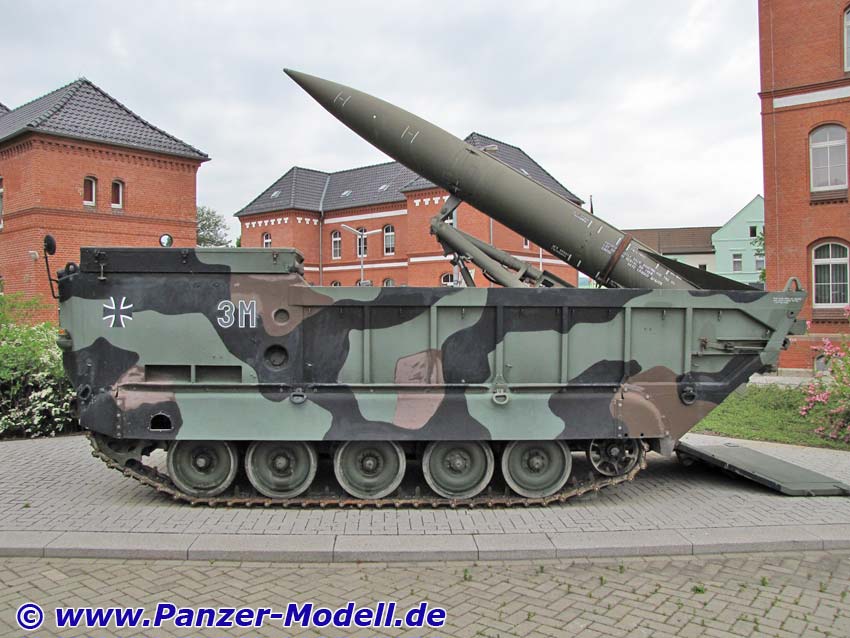

Gesamtansicht rechts

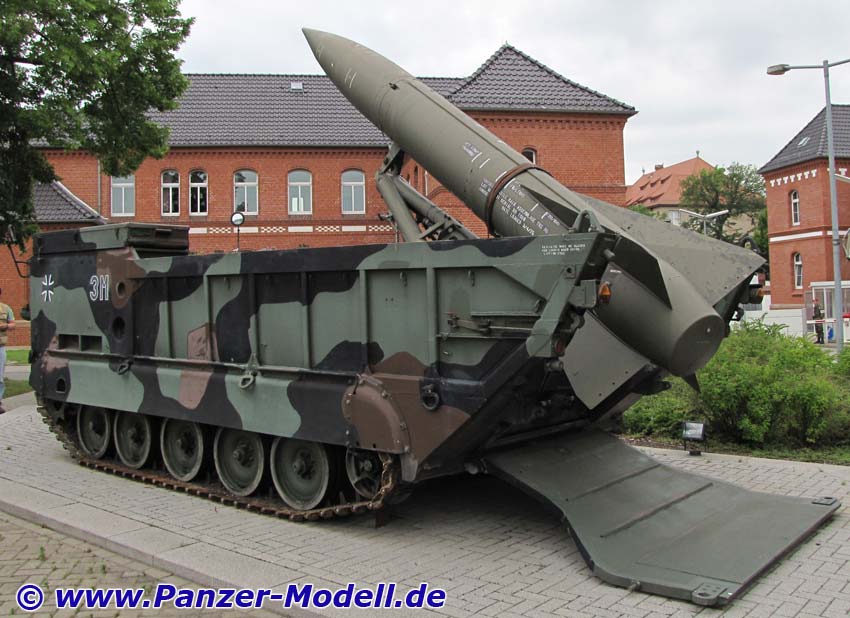

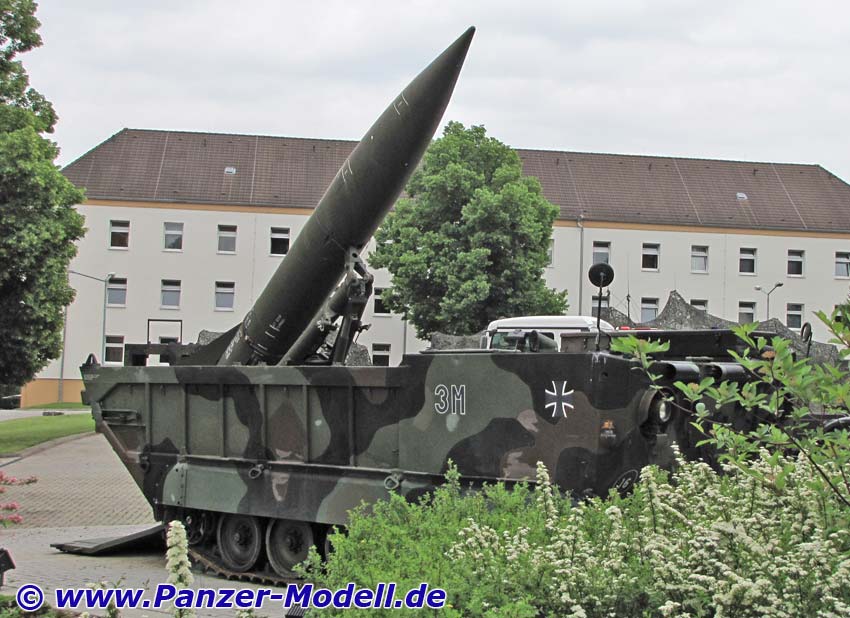

Gesamtansicht vorn rechts

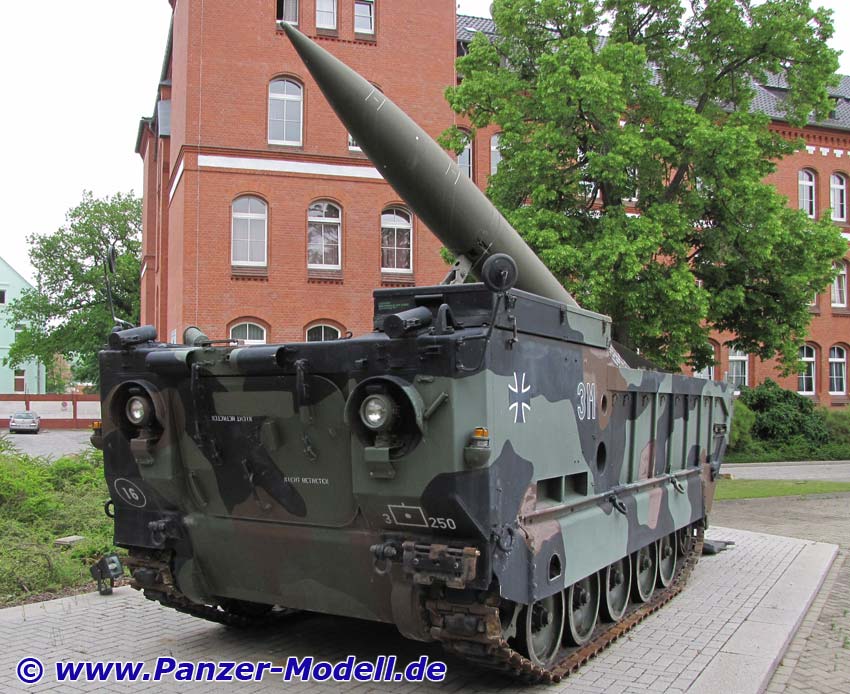

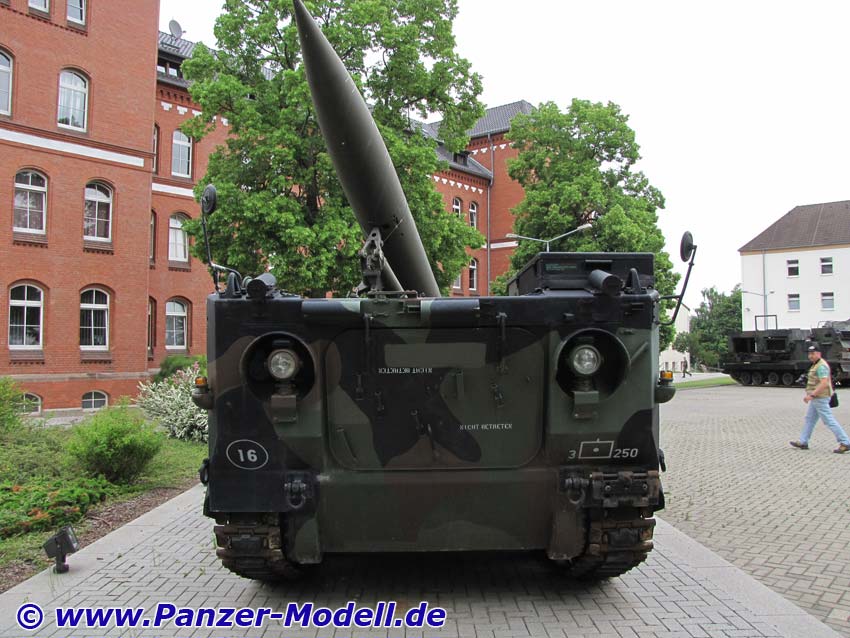

Gesamtansicht vorn

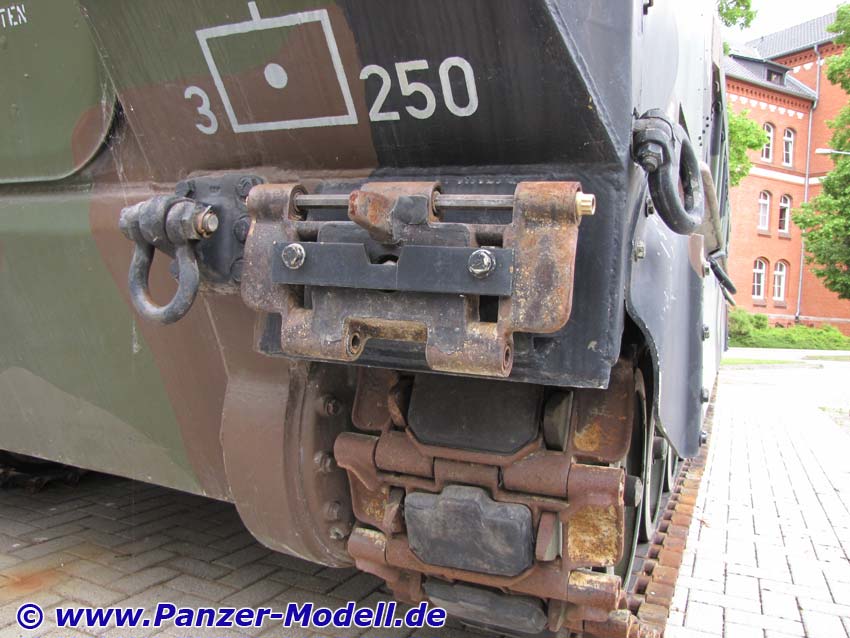

Linke, vordere Ecke

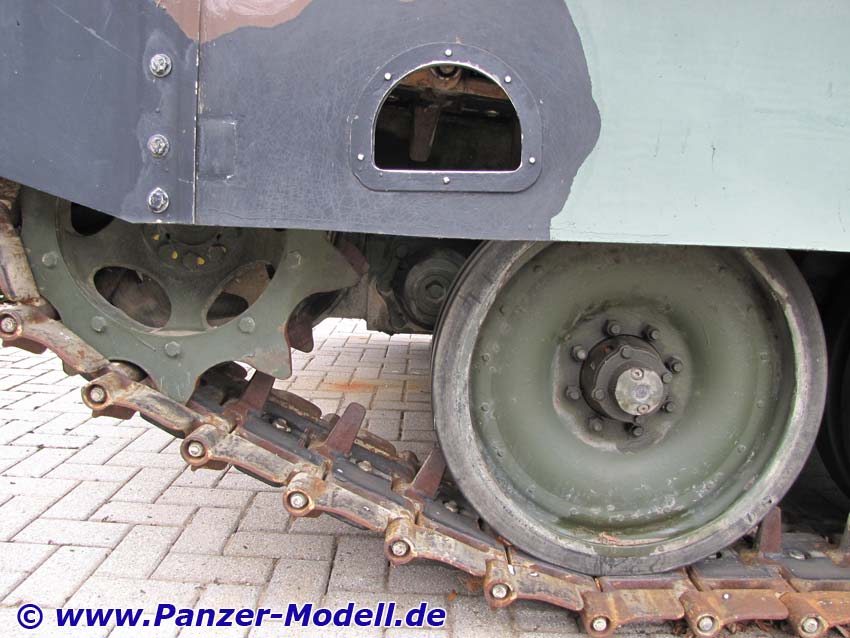

Treibrad und erste Laufrolle links vorn

Leitrad links hinten

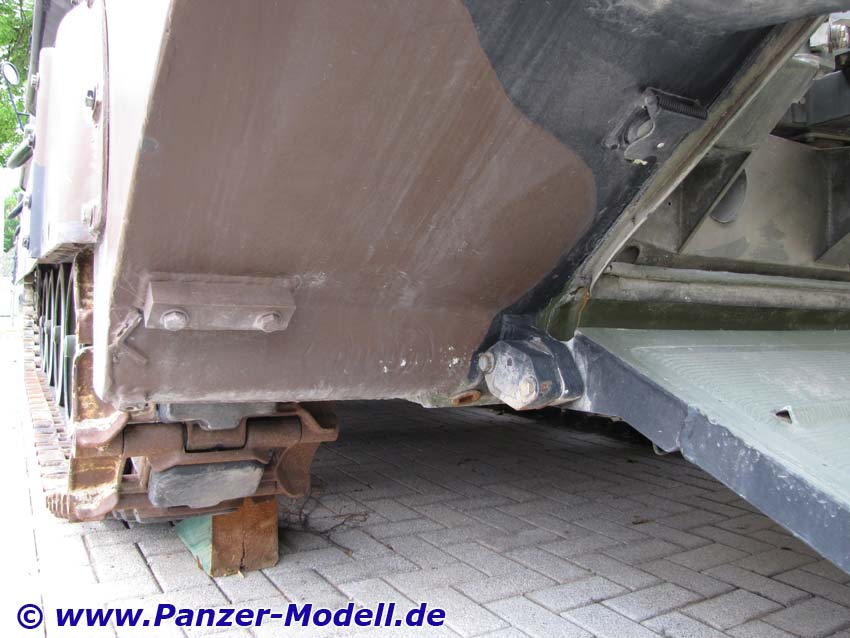

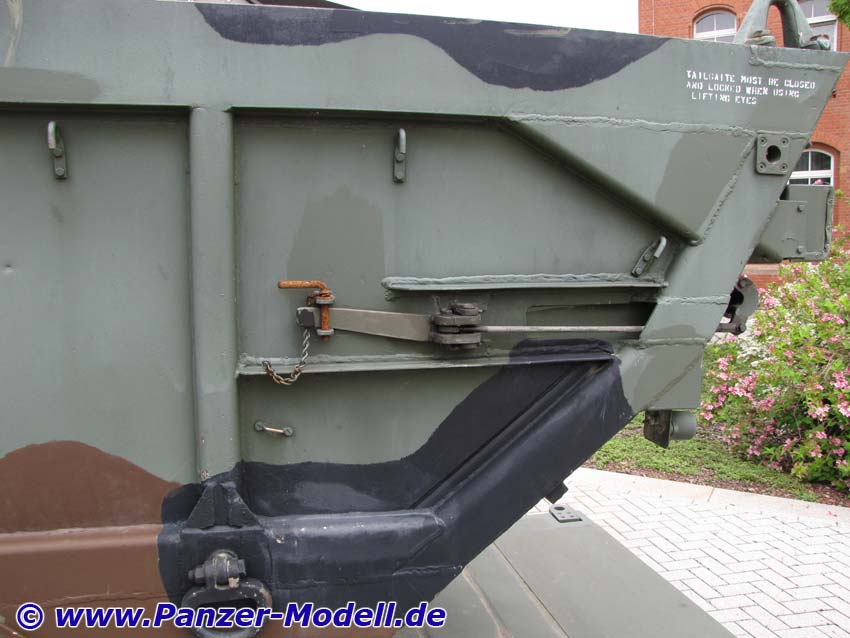

Heckseite links unten

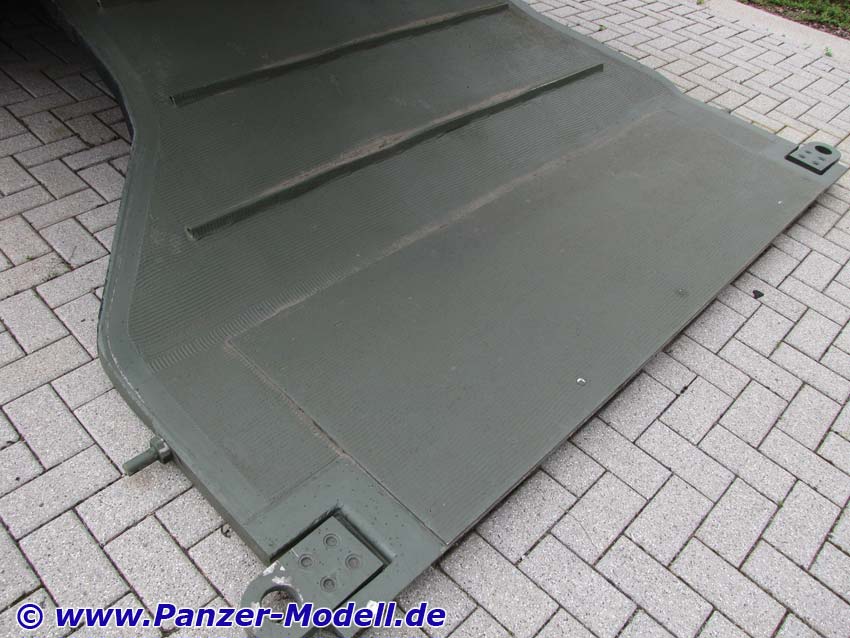

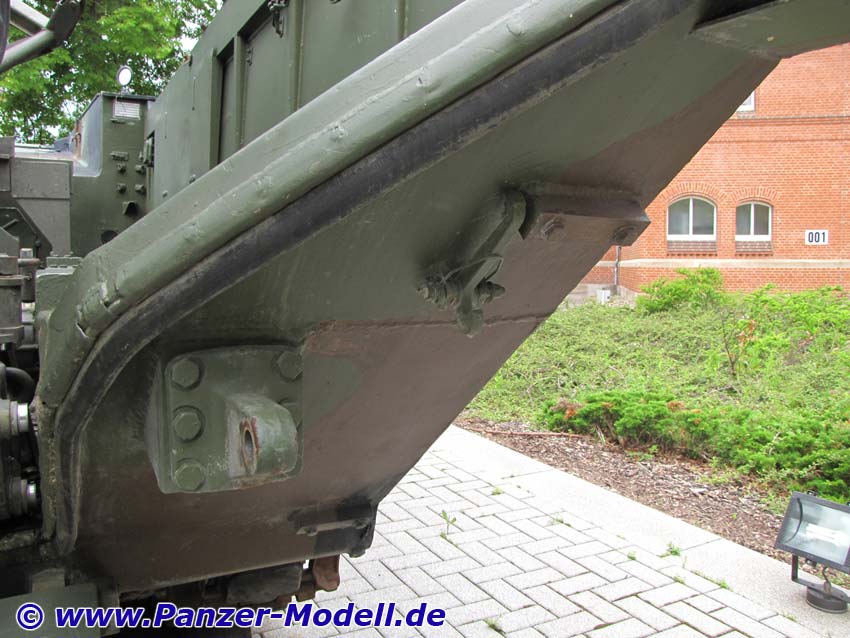

Heckrampe

Blick von hinten durch geöffnete Heckrampe auf Raketenstartgestell

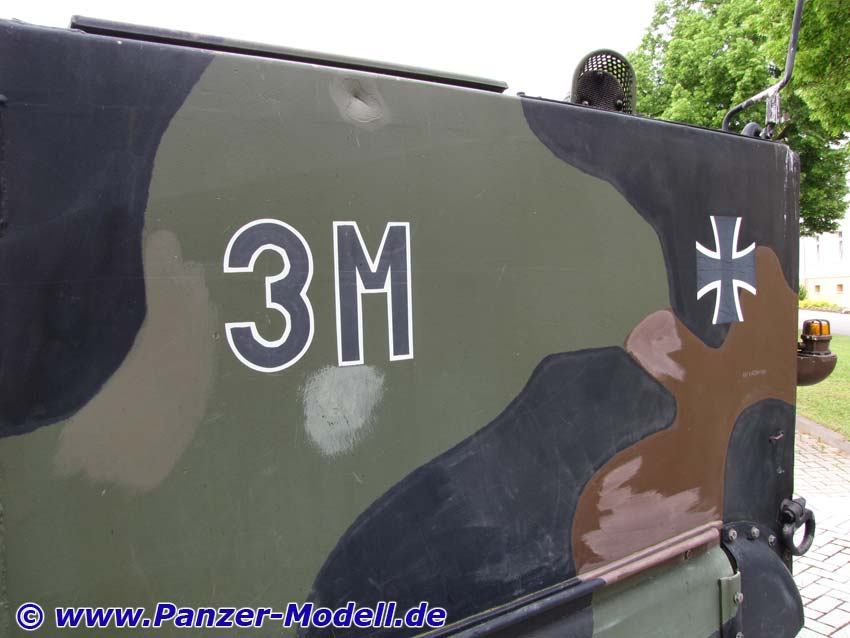

rechte Seite hinten

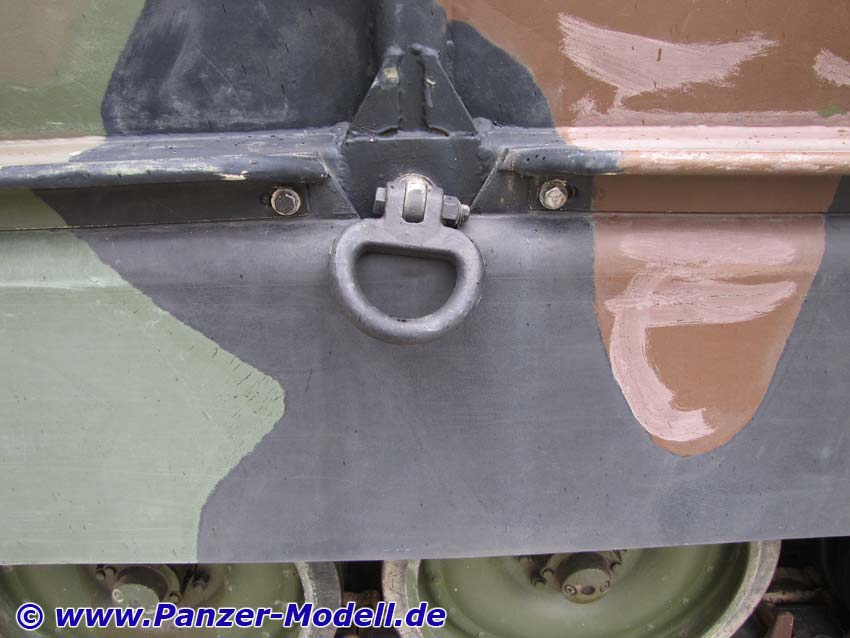

Zurrösen rechte Seite mittig

rechte Seite vorn

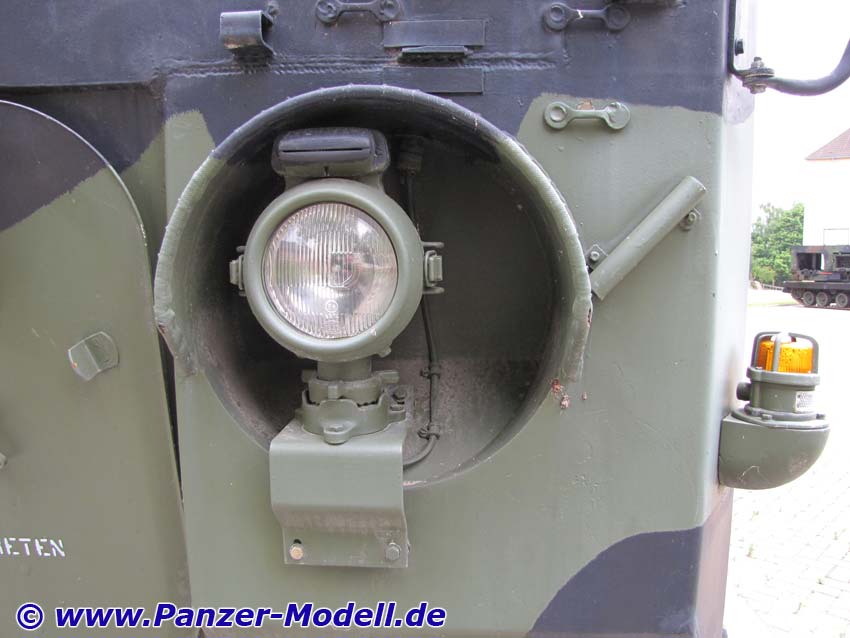

Frontseite rechts mit MLC und Scheinwerfer

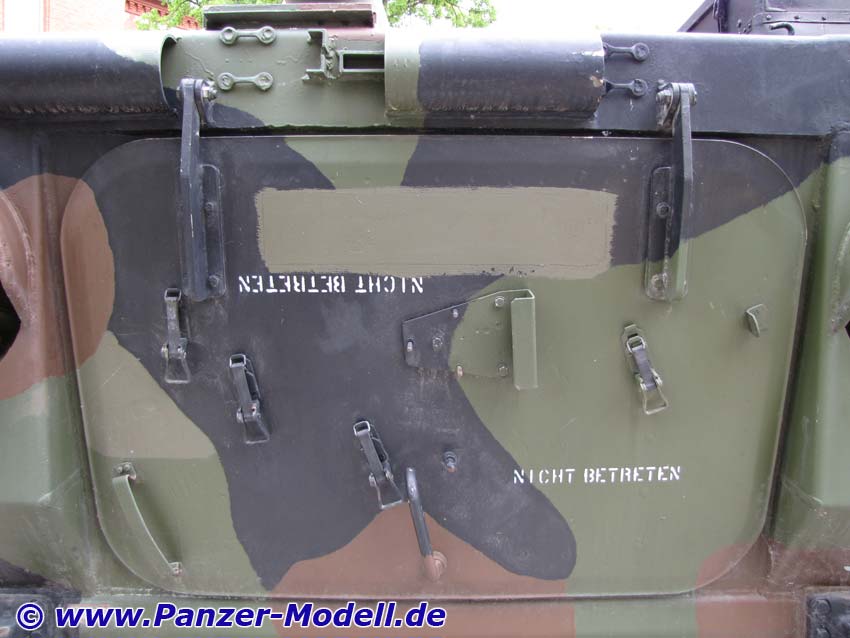

Motorzugangsplatte in der Fahrzeugfront

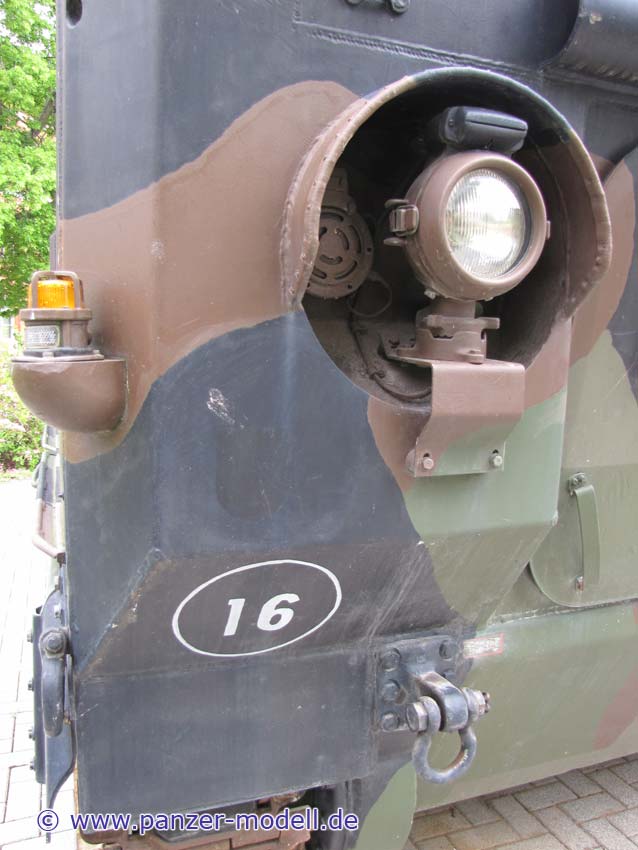

scheinwerfer, Blinker/Begrenzungsleuchte vorn links

Linke Seite vorn Trittflächen

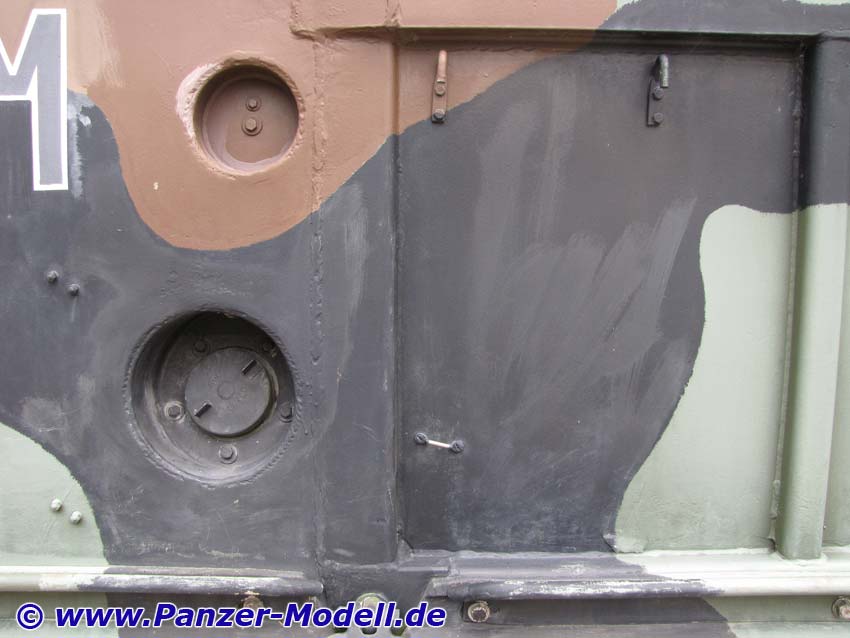

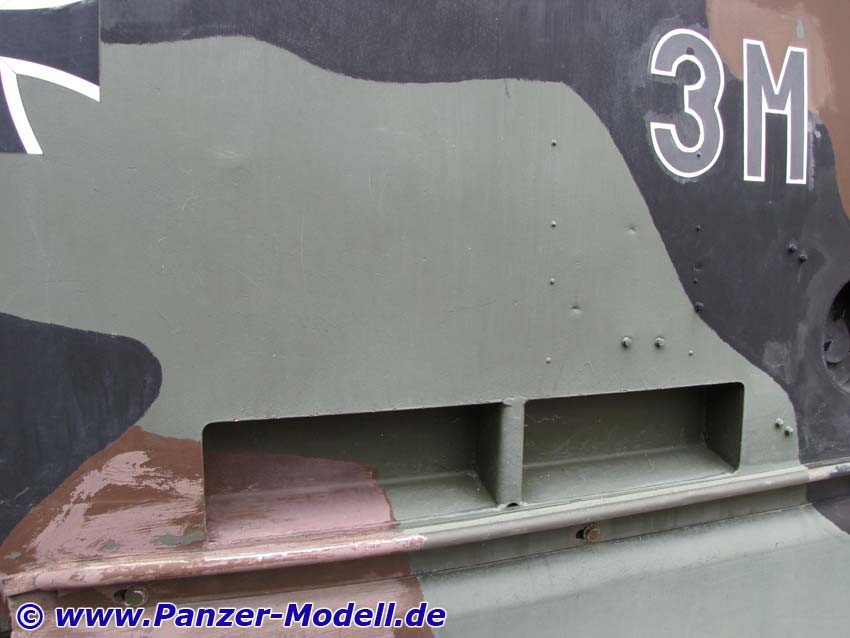

Linke Seite mittig, Tankstutzen

Linke Seite hinten

Beleuchtungsanlange hinten links

Heckseite rechts

rechte Seite vorn

Oberseite rechts, Lüftergitter und Auspuff

Oberseite rechts, von vorn

Lagerfläche für Rakete Oberseite mittig vorn

Oberseite vorn links, vor Fahrerplatz

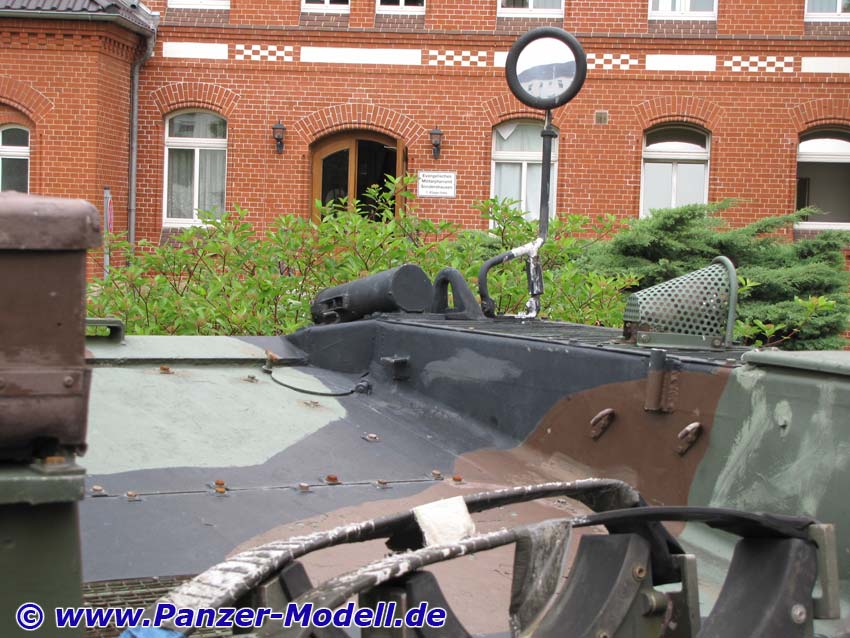

Rückspiegel vorn links

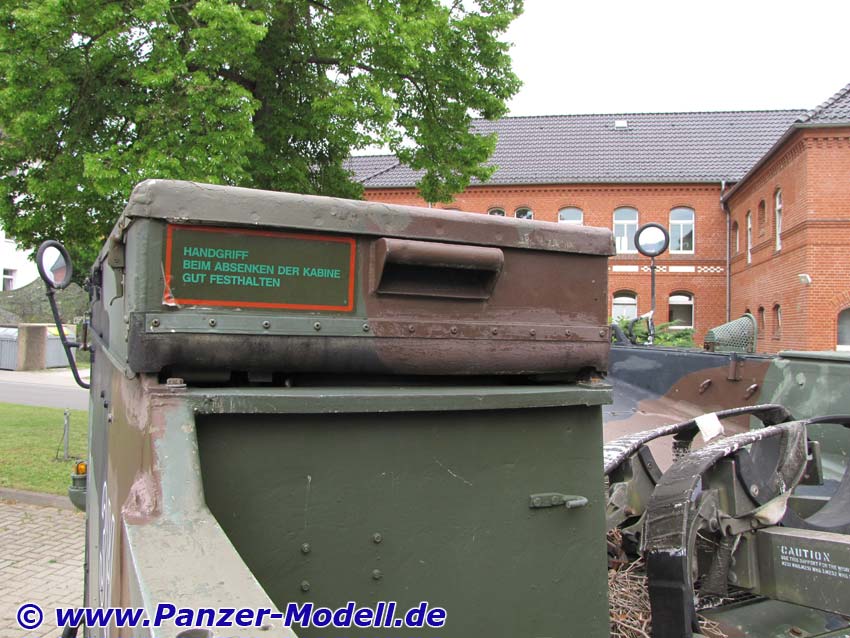

Abgedeckter Fahrerplatz von hinten

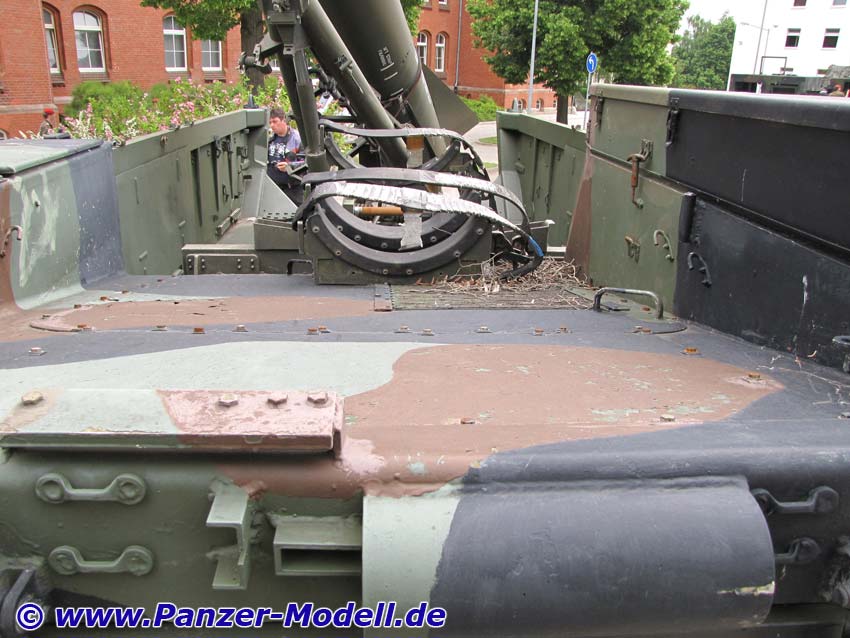

Lagerfläche für Rakete mittig, vorn von links hinten gesehen

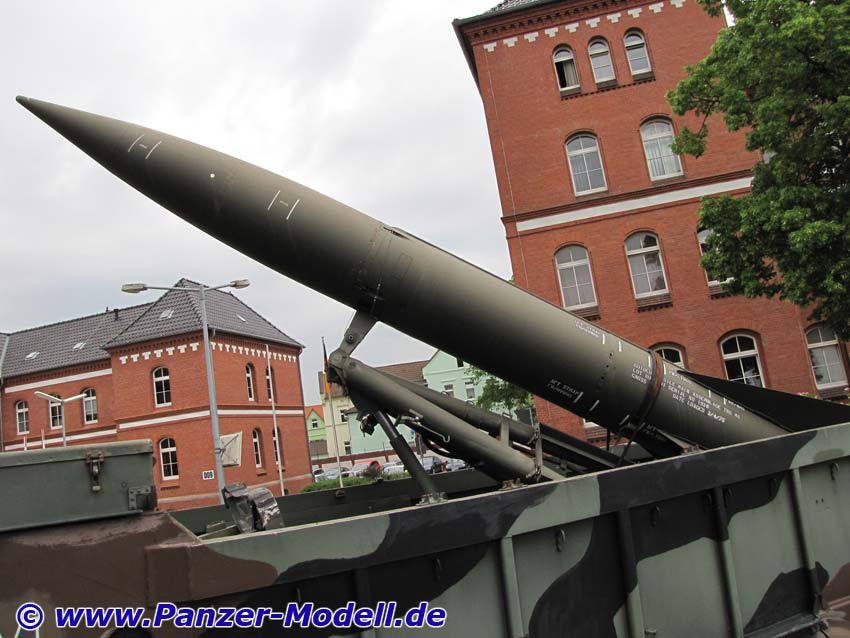

LANCE Rakete von links

Startgestell von links

Raketenbeschriftung mittig, links

Rakete von hinten

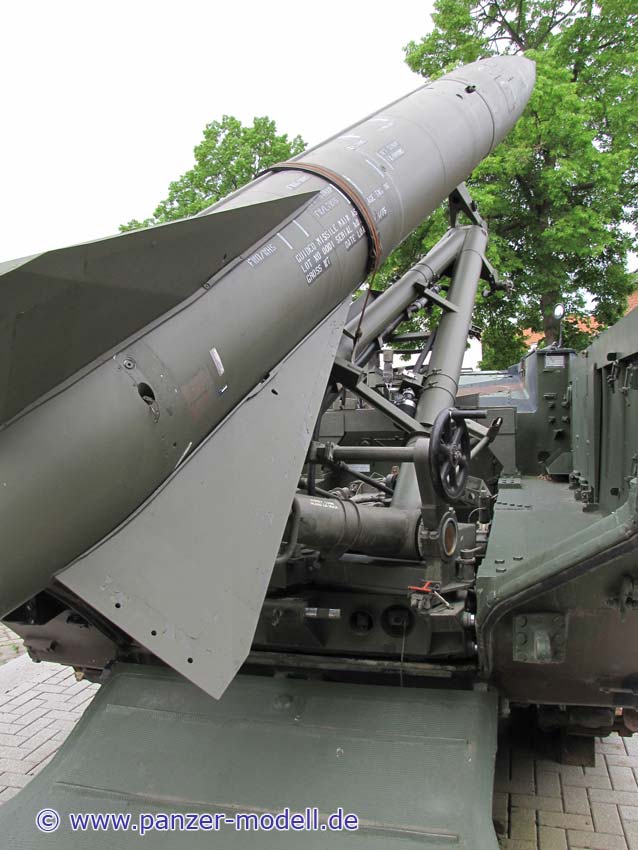

Rakete und Startgestell von hinten rechts

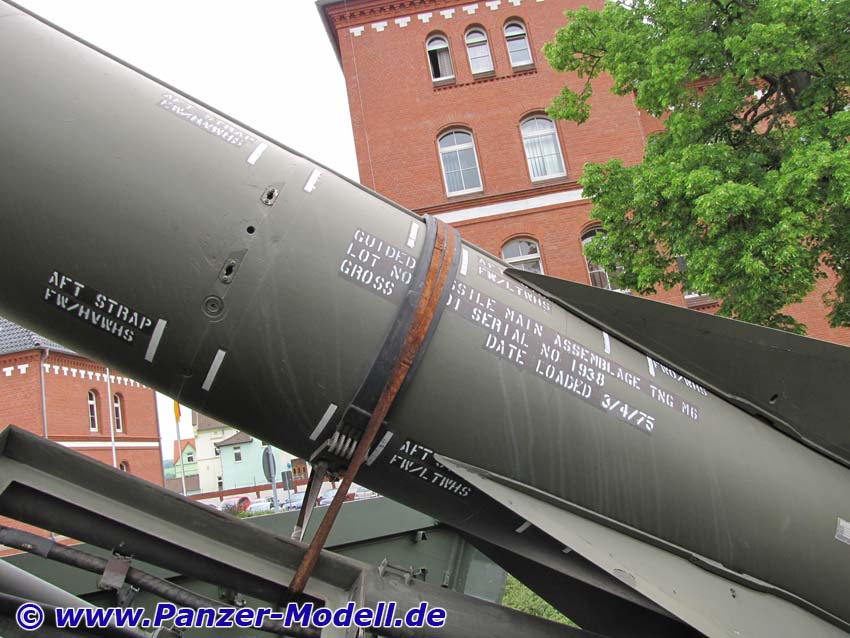

Raketenbeschriftung mittig, rechts

Startgestell von hinten links gesehen

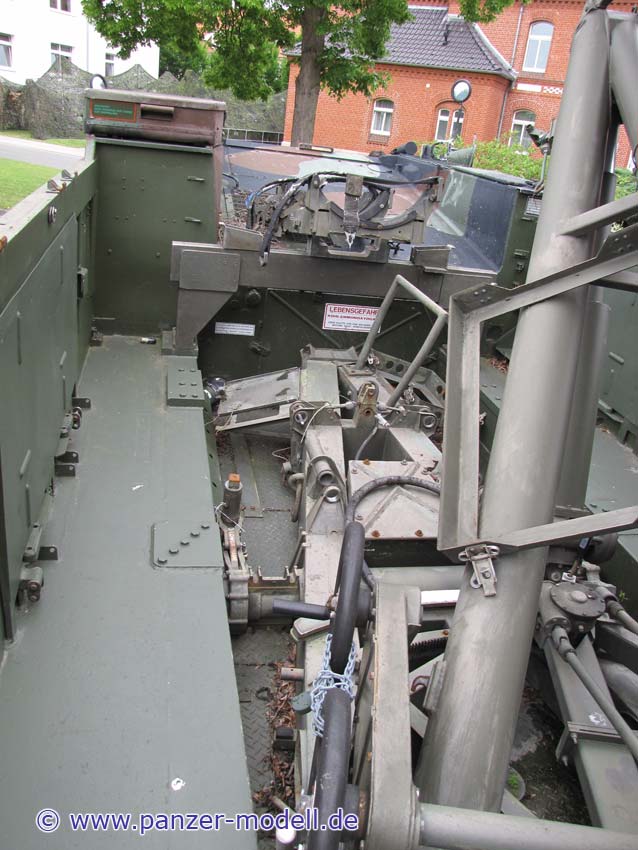

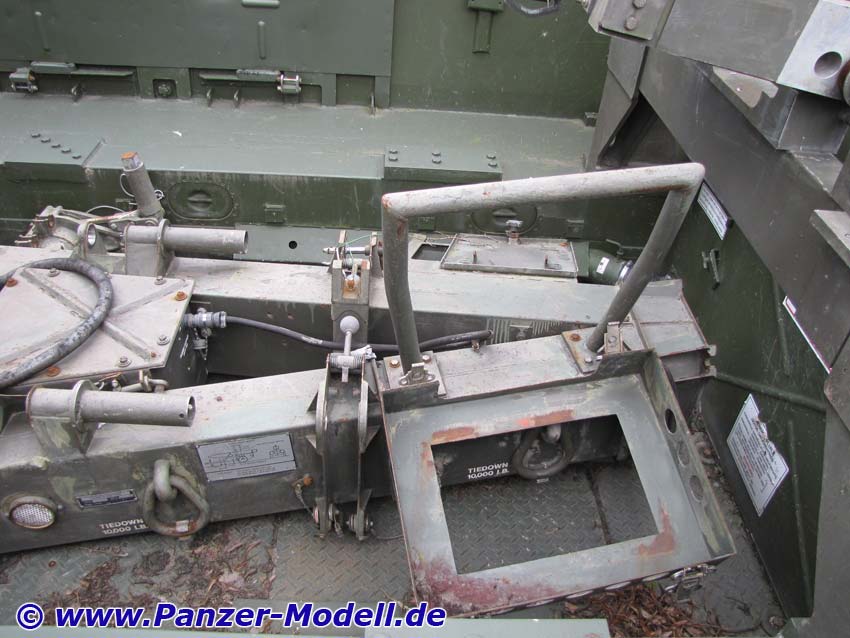

Linke Seite Innenraum von hinten

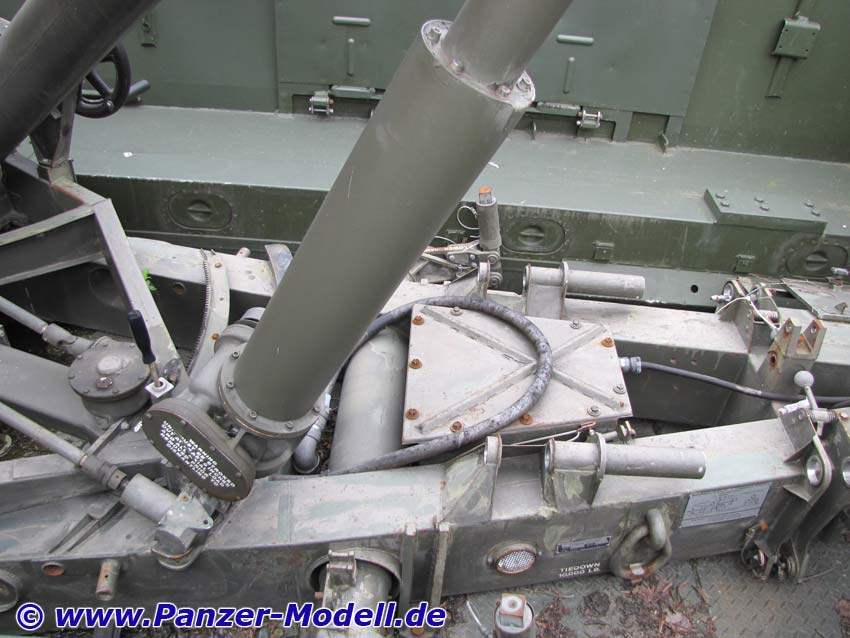

Unterteil Startgestell von hinten

vorderer Unterteil Startgestell von hinten

Rechte Seite Innenraum von hinten

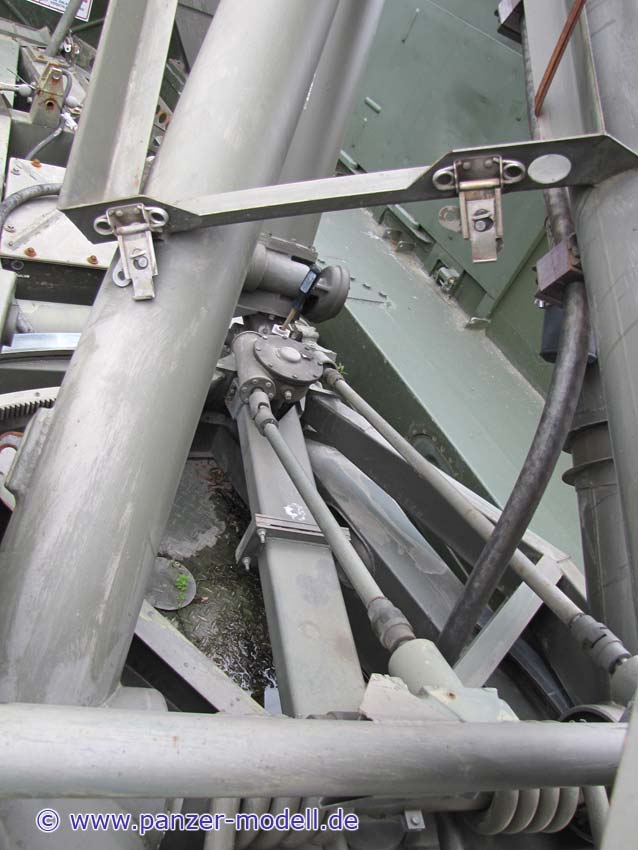

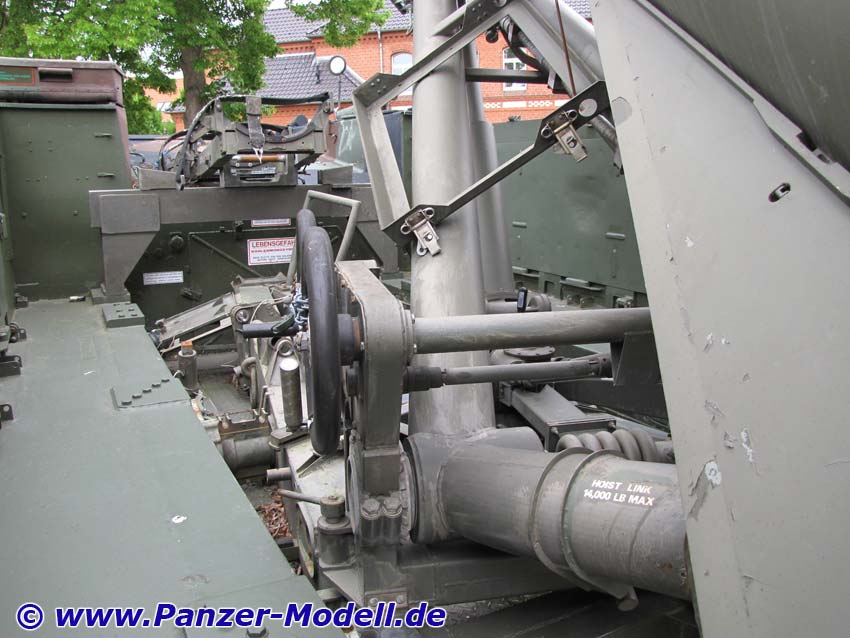

Unterteil Startgestell von rechts

vorderer Unterteil Startgestell von rechts

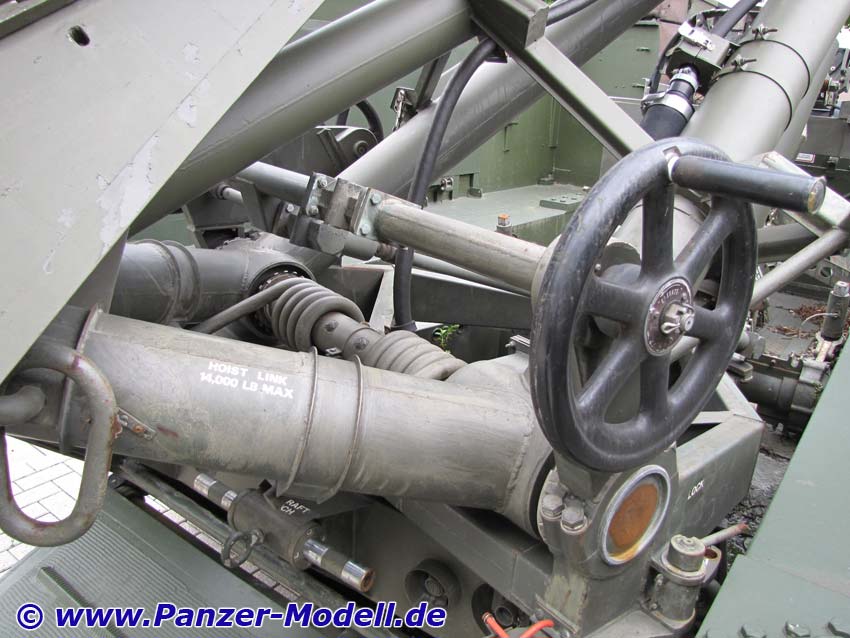

Höhenrichtrad, Startgestell, rechts

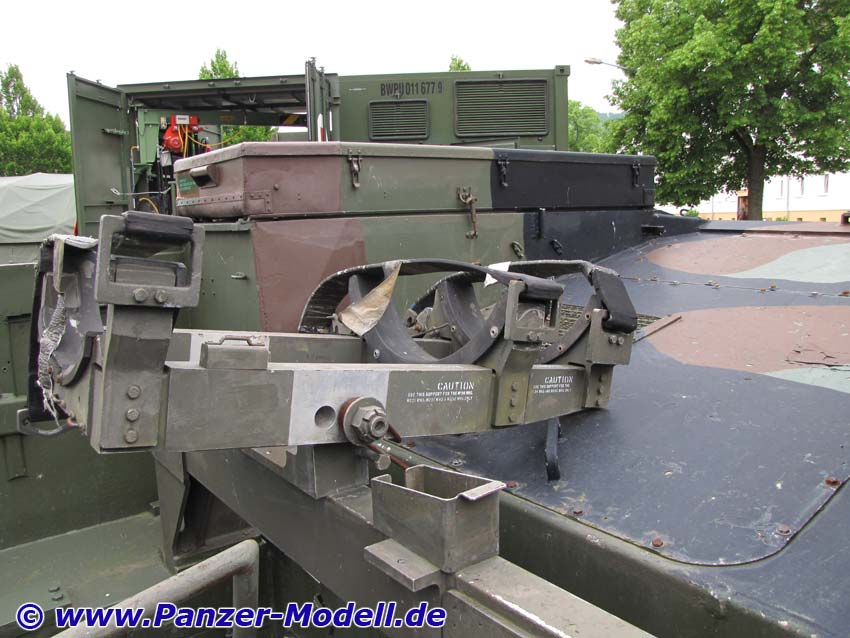

vorderer Raketenlagerbock

Frontwand innen, rechte Seite

Raketenlagerbock von rechts

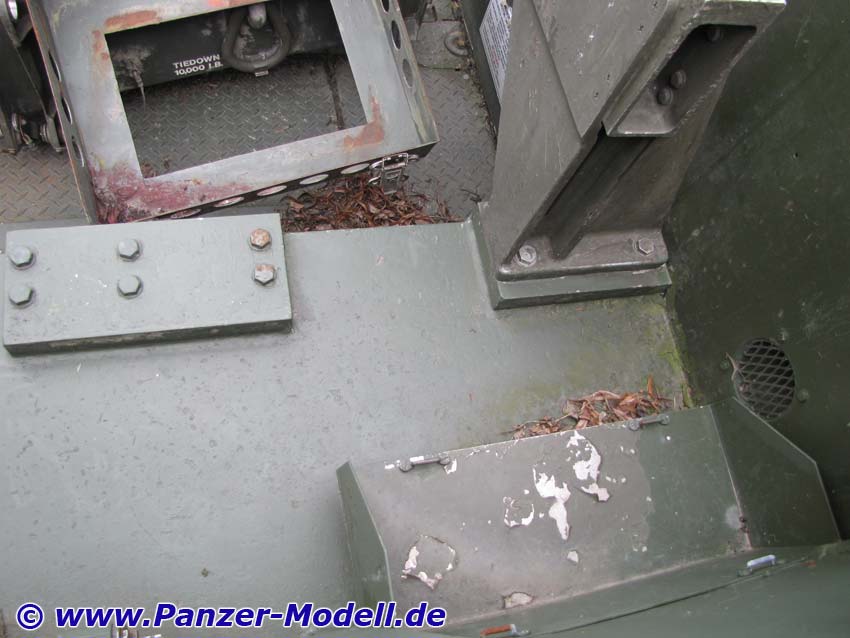

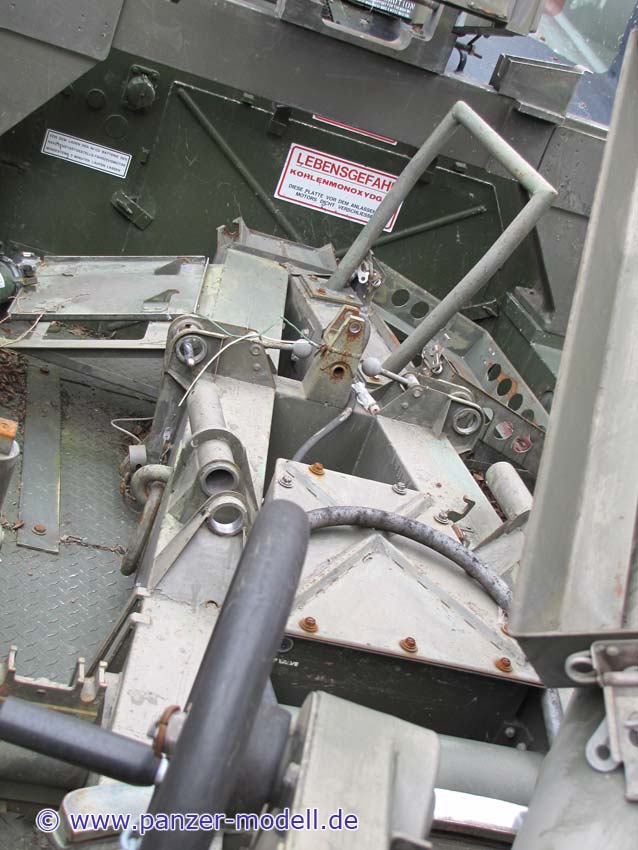

Innenraum vorn rechts vor Motortrennwand von oben

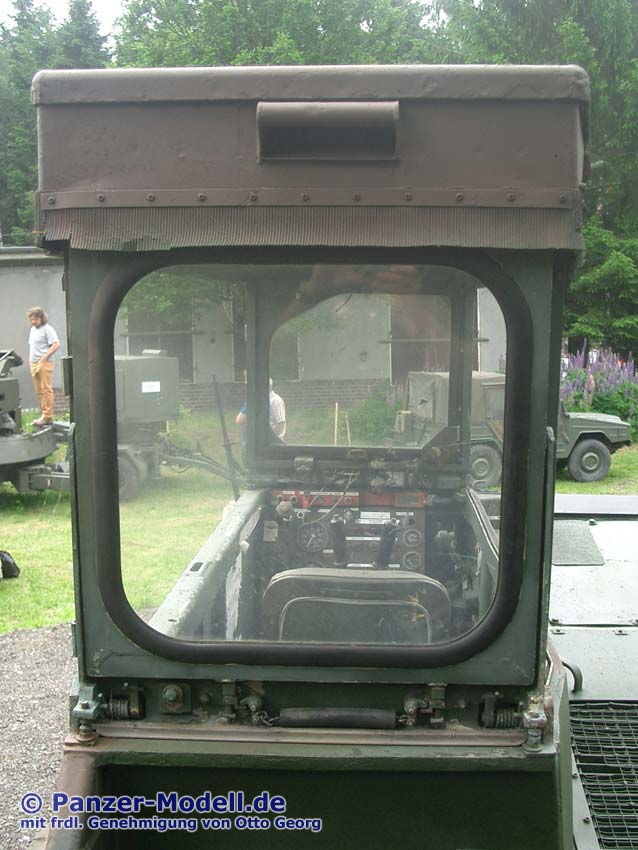

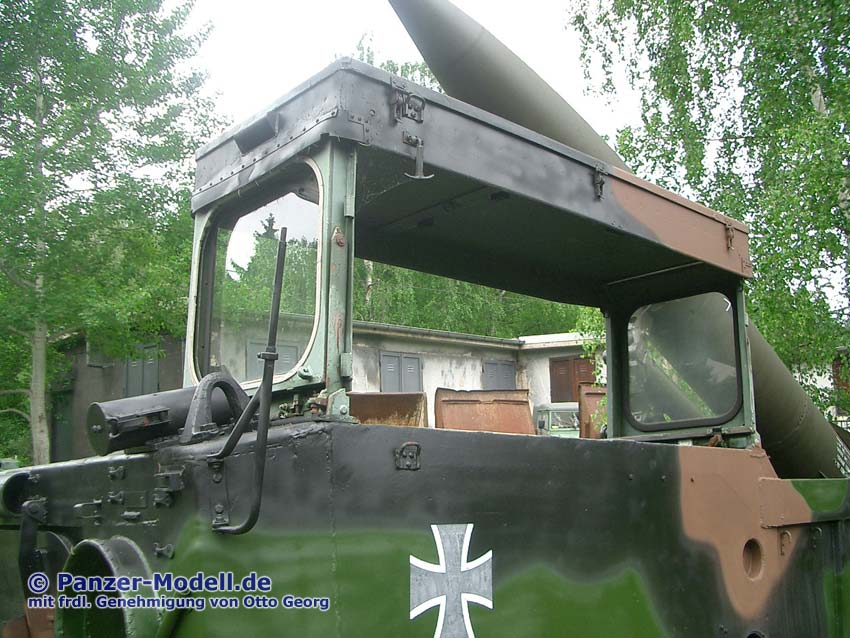

Fahrerplatz mit hochgeklapptem Dach und Fenstern

Armaturen Fahrerplatz

Fahrerplatz mit hochgeklapptem Dach von hinten
