Der Kraftkarren, kurz Kraka genannt wurde 1962 für zivile Zwecke von einer Tochterfirma der Faun Werke entwickelt.
1971 wurde dieser für die Bundeswehr erprobt und ab 1974 mit 862 Stück an die Luftlandeverbände der Bundeswehr ausgeliefert.
Neben den hier vorgestellten Rüstsätzen TOW, Milan und Mk20 gab es noch weitere Rüstsätze wie Transport, San und Mörser.
Der KraKa in seiner Grundform war 2,78m lang, 1,51m breit und 1,19m hoch. Für den Transport konnte es zusammengefaltet werden und war dann nur noch 1,75m lang.
Der 26PS Boxermotor brachte das 810kg schwere Gefährt auf 60km/h. Der Tank fasste insgesamt 24,5l Sprit, was für eine Fahrstrecke von etwa 200km reichte.
Der KraKa hatte eine Bodenfreiheit von 28cm, konnte bis zu 50cm waten und besaß eine Steigfähigkeit von 50%.
Eine Zuladung von etwa 800kg auf der Ladefläche von 1,4 x 1,4m war zulässig. Hinter dem Fahrer können zwei weitere Sitzgelegenheiten für Mitfahrer herausgeklappt werden.
Mit Einführung der Wiesel 1 wurden die KraKas aus dem aktiven Truppendienst ausgesondert.
Danke für zusätzliche Fotos an Wolfgang Canisius, Wolfgang Igert, Didi Berlage, Ralf Weber, Thomas Voigt und Joachim Reinecke mit Bildern aus dem MHM Dresden
Einige Fotos der Mk20 Version konnte ich keinem Einsender mehr zuordnen - wer da seine Bilder erkennt, bitte eben bei mir melden!
Wer noch weitere Fotos, insbesondere des Kraka mit 20mm Kanone, hat - ich würde mich sehr über Zusendung freuen!
Seitenangaben beziehen sich auf "In Fahrtrichtung gesehen"
MILAN
gesamtansicht hinten links

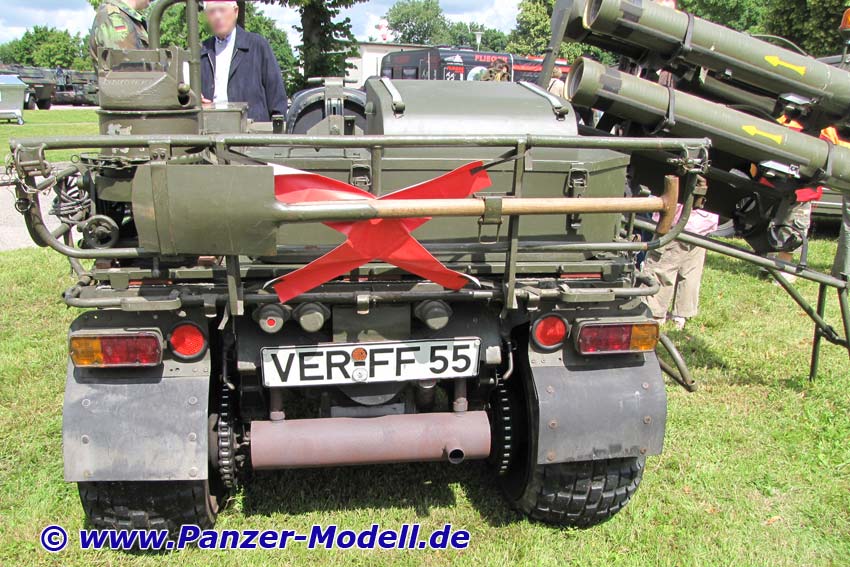

Heckansicht

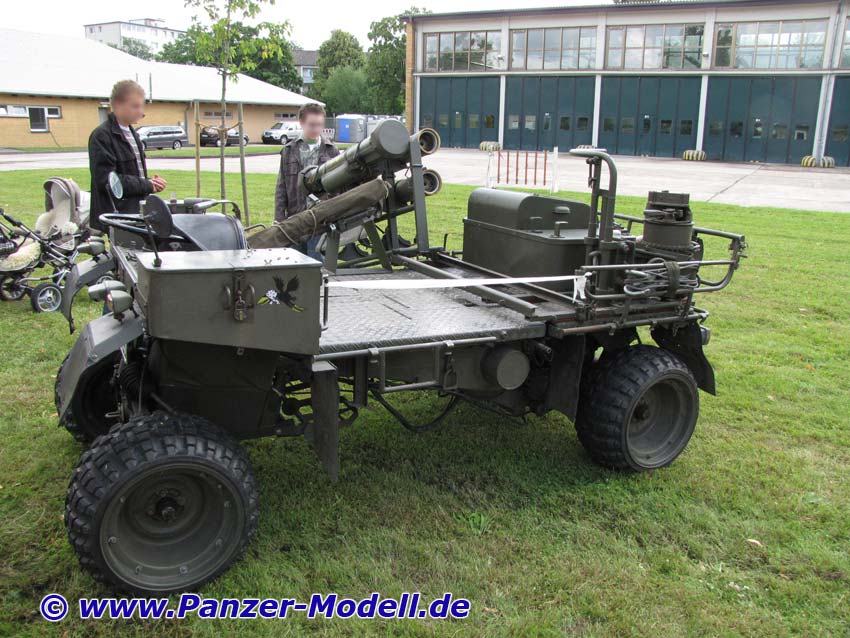

Gesamtansicht links
Gesamtansicht links
Heckseite links
Heckseite rechts

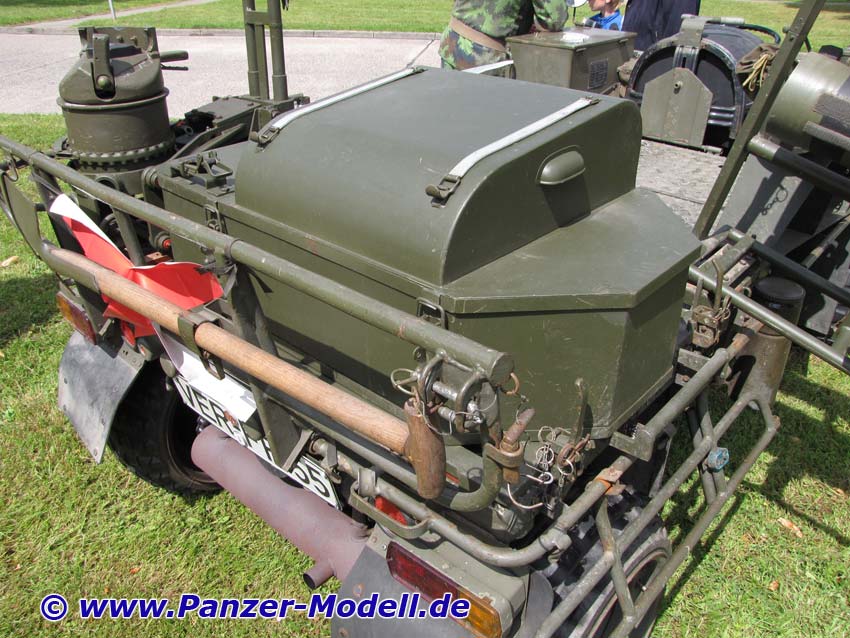

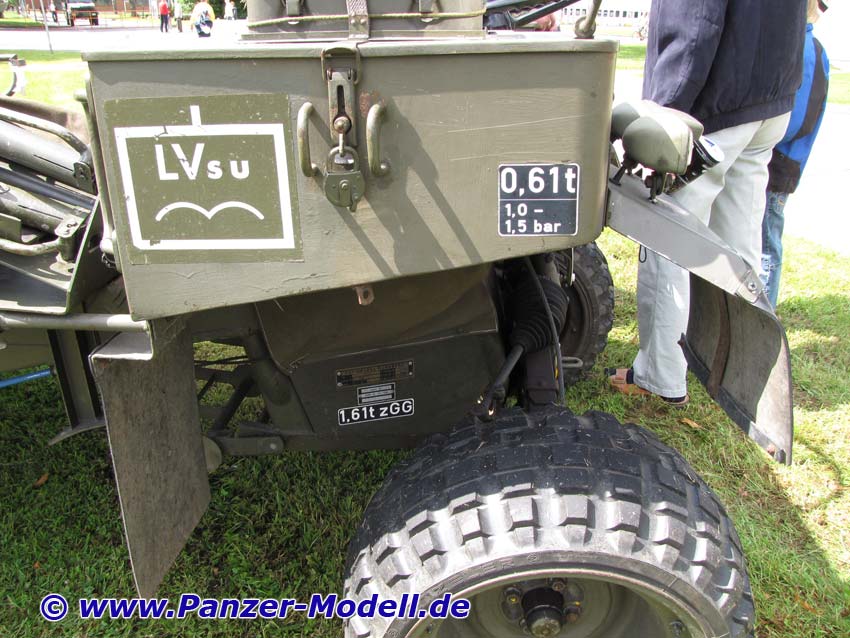

Staukiste hinten rechts

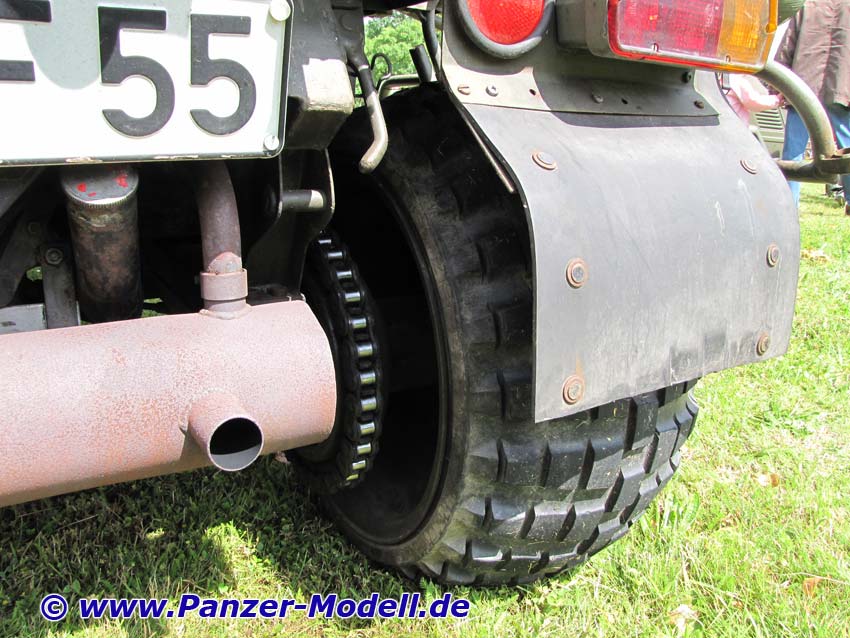

Reifen hinten rechts
Tank rechts

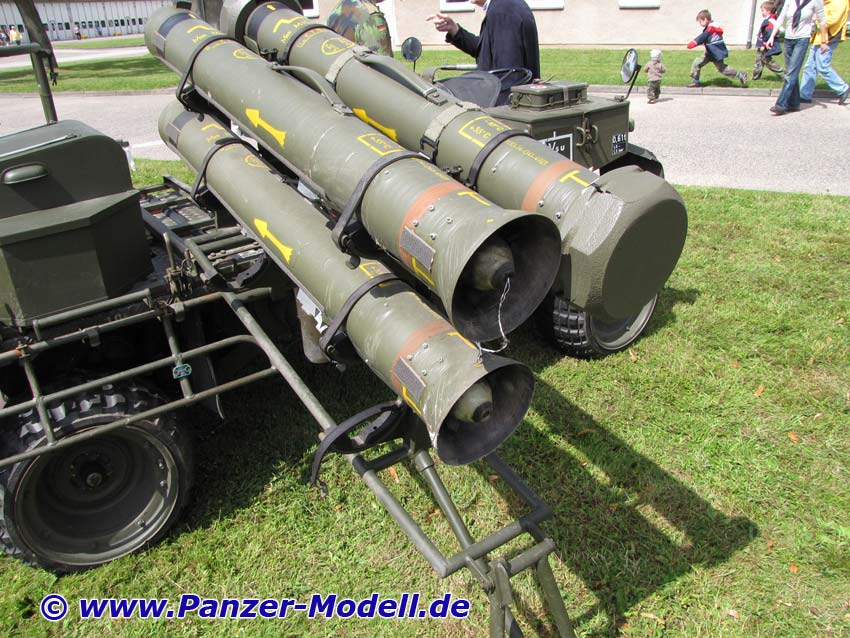

TOW Behälter rechts
TOW Zubehör rechts
TOW Startergrund von vorn

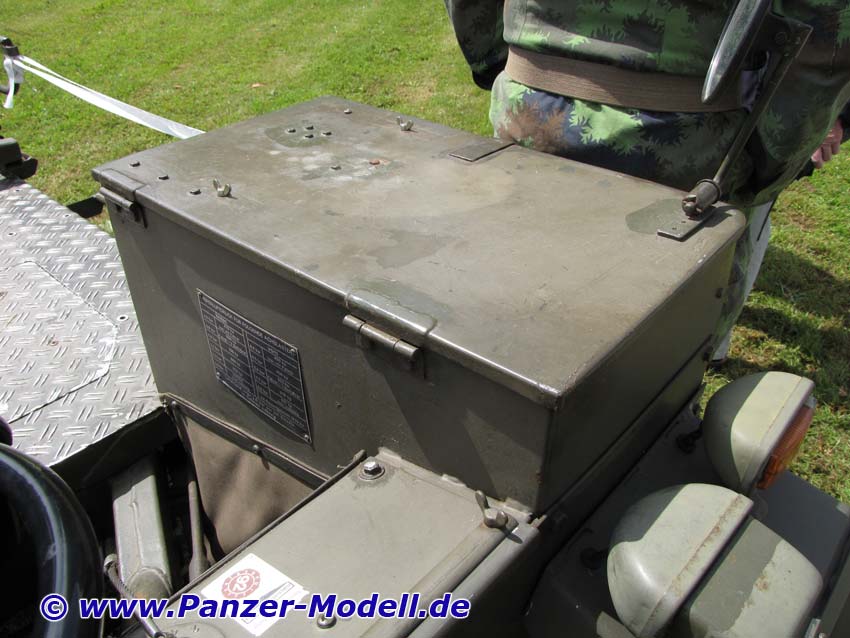

Staukiste vorn rechts

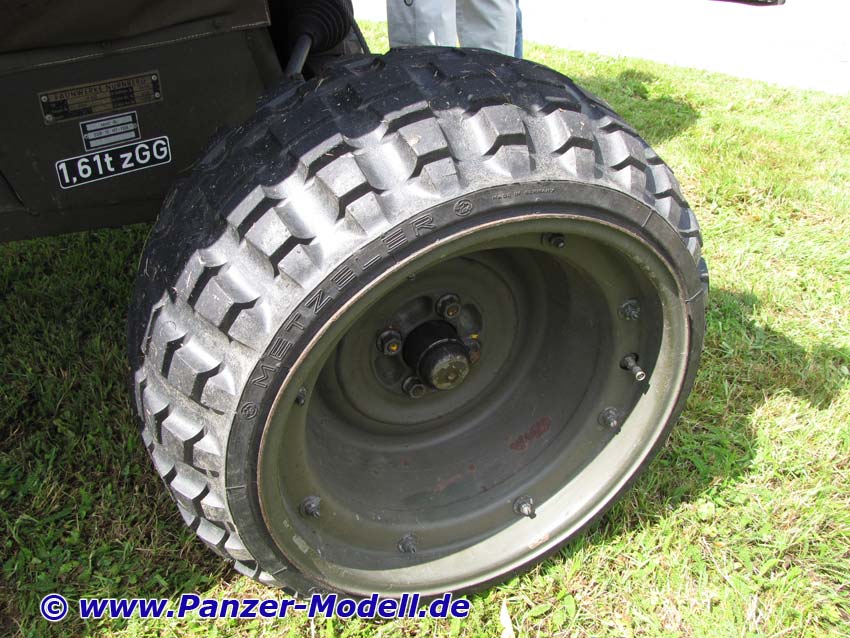

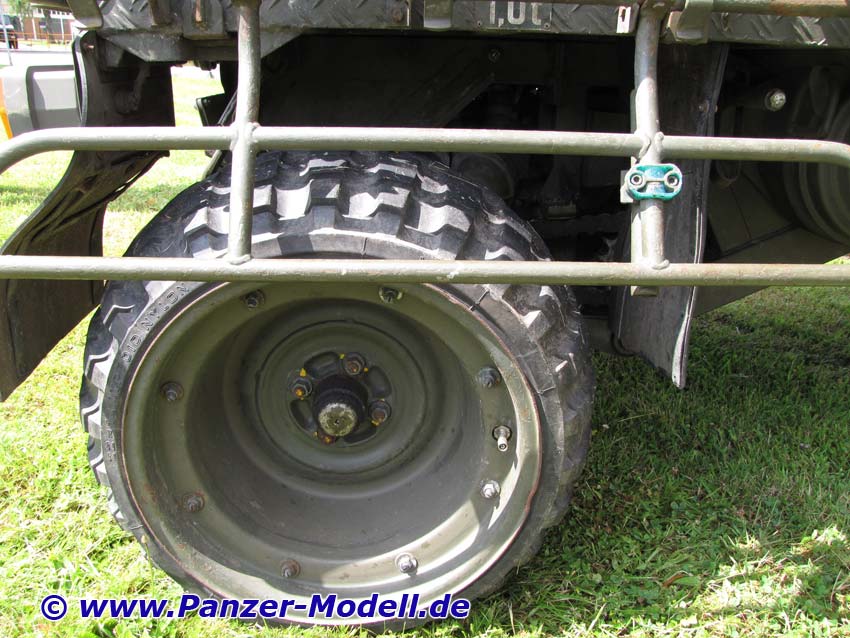

Reifen von rechts

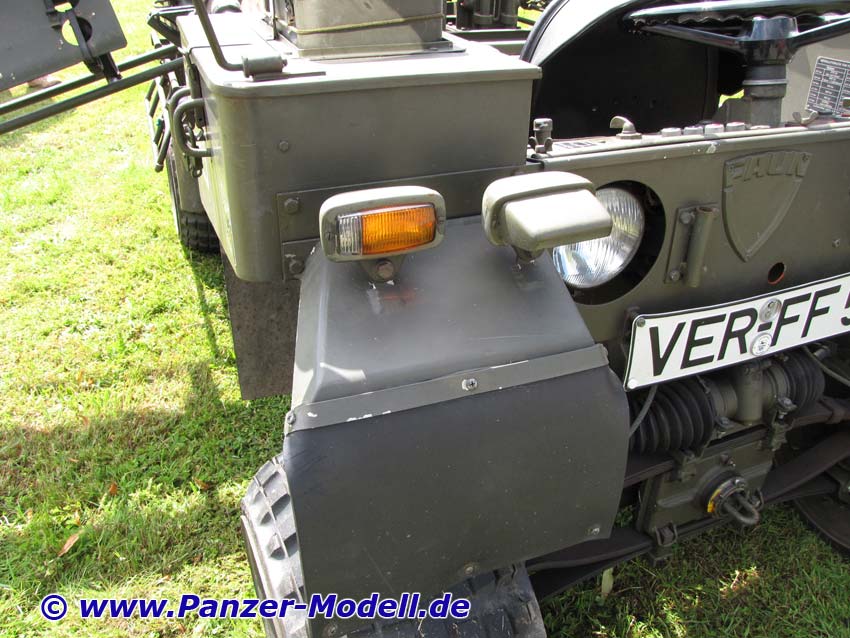

Blinker, Tarnscheinwerfer vorn rechts

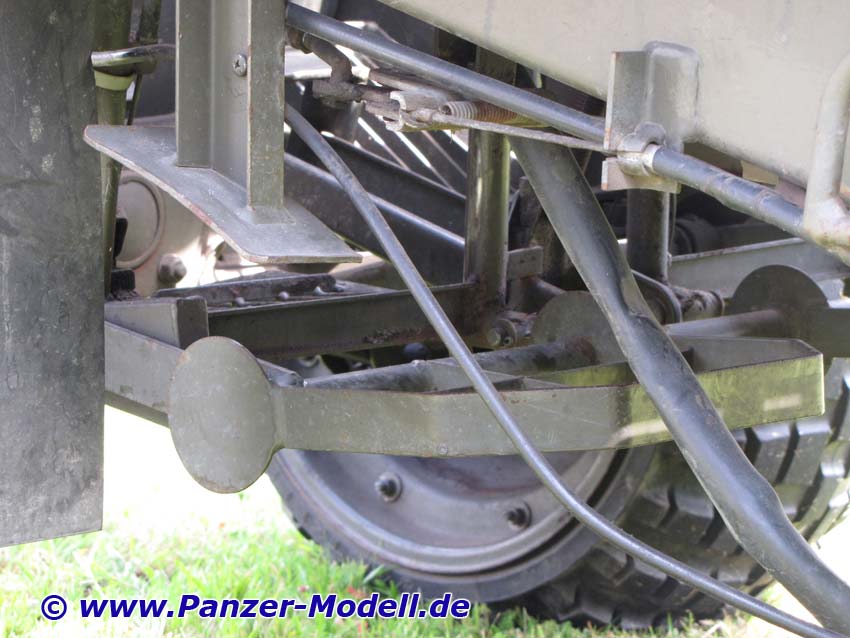

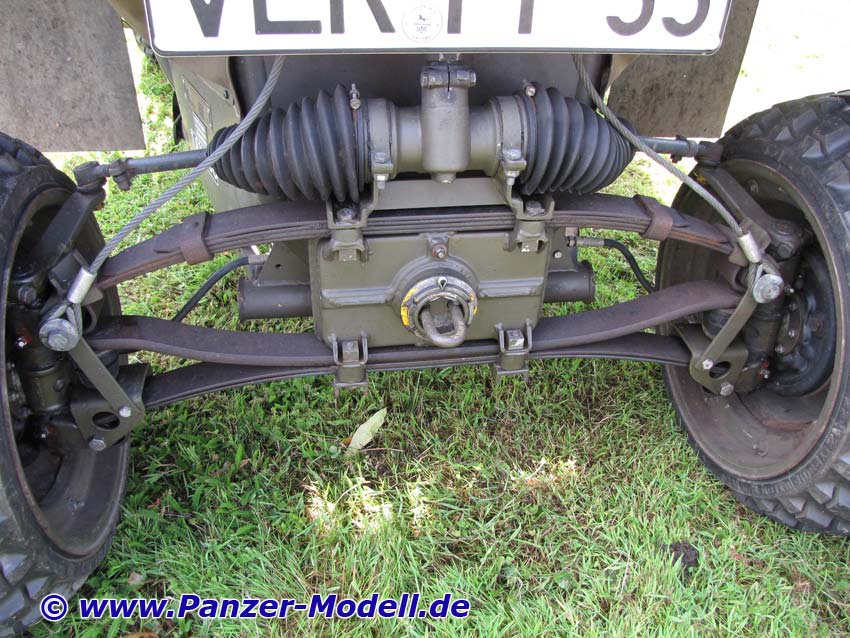

Blattfedern und Lenkung von vorn

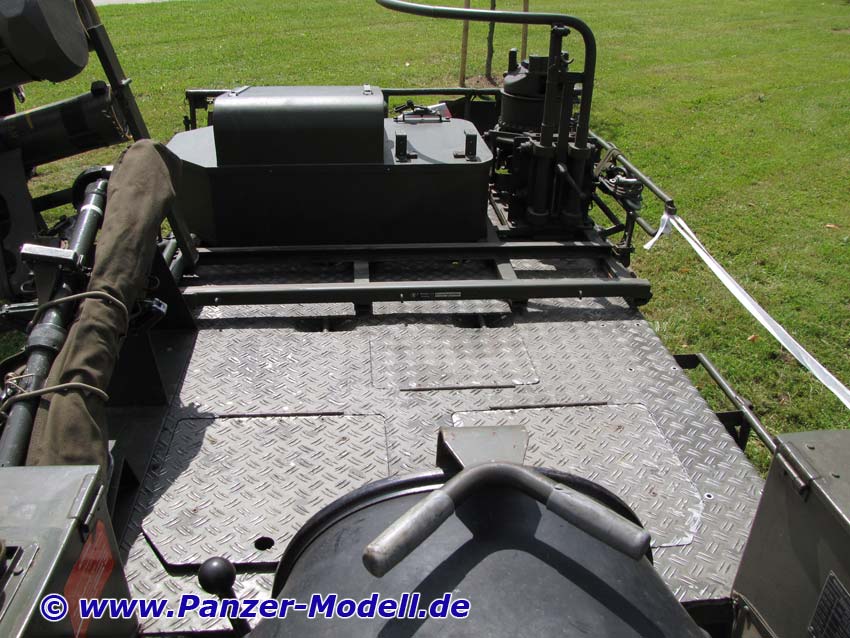

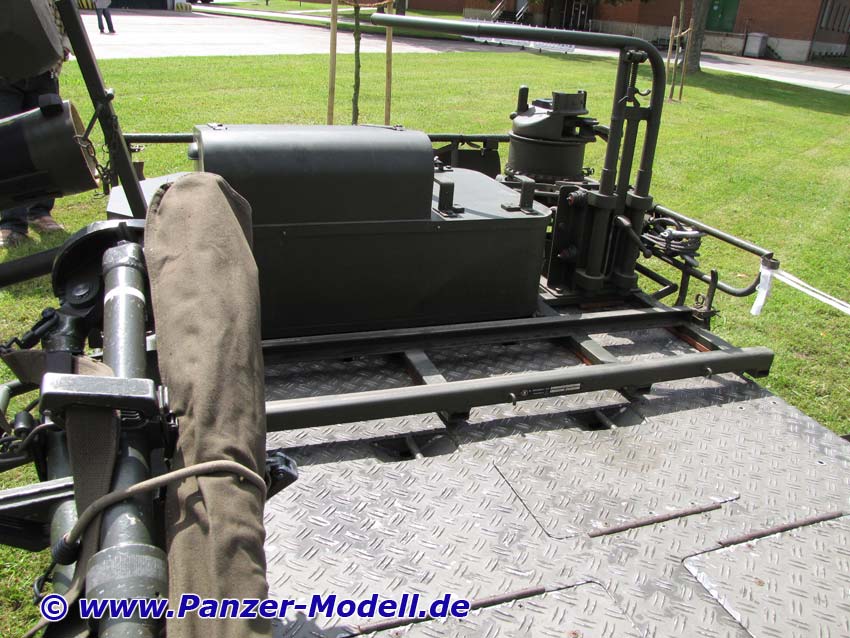

Oberseite von vorn gesehen
Staukiste vorn links

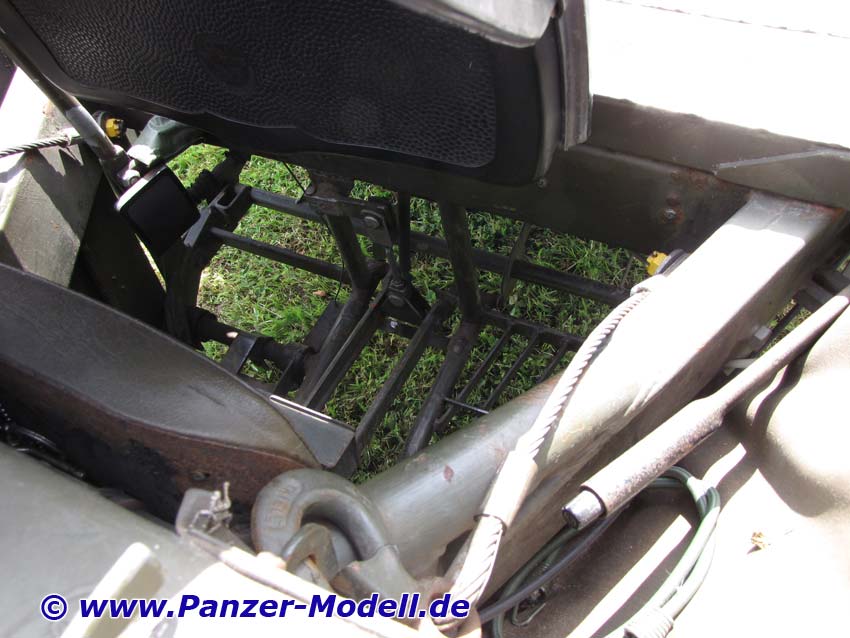

Fußrasten von oben

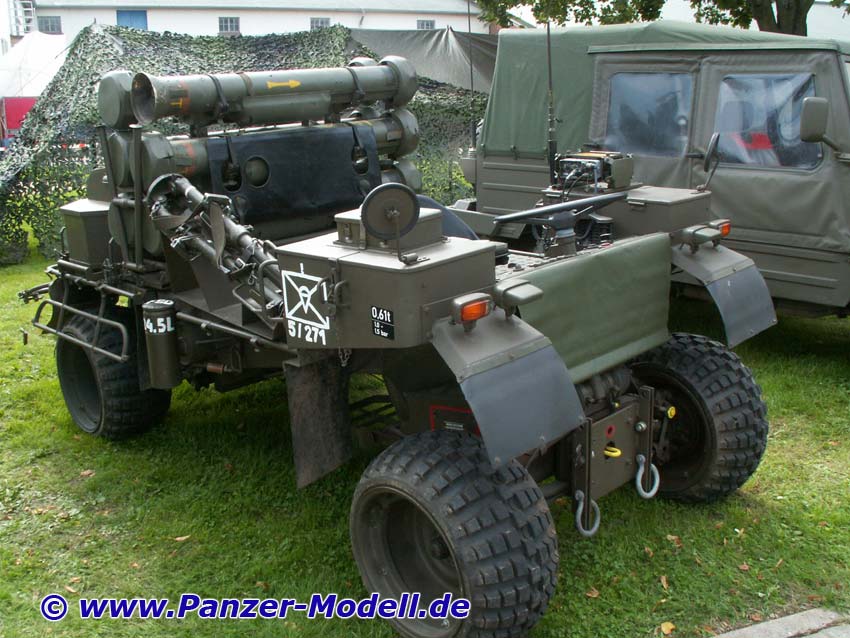

Gesamtansicht vorn rechts

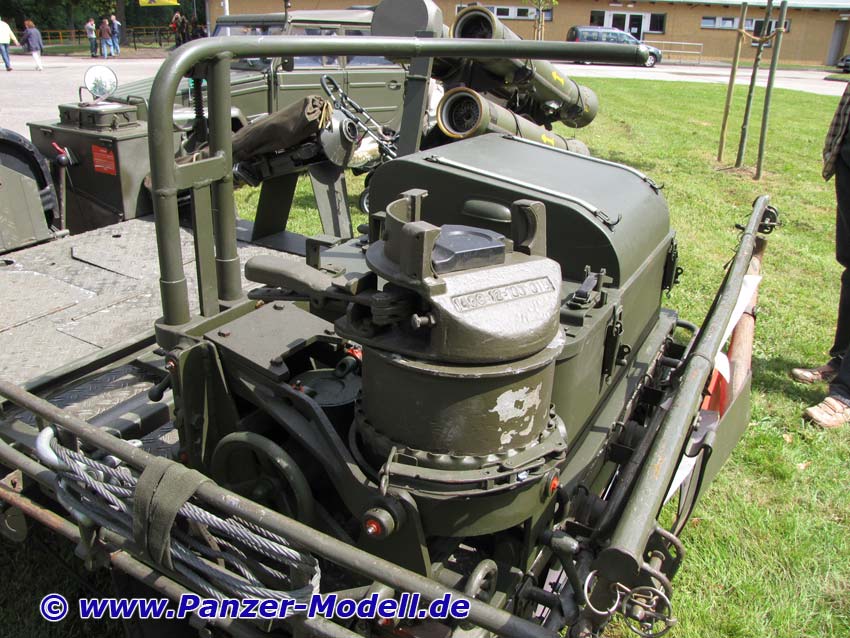

TOW Halterung hinten links

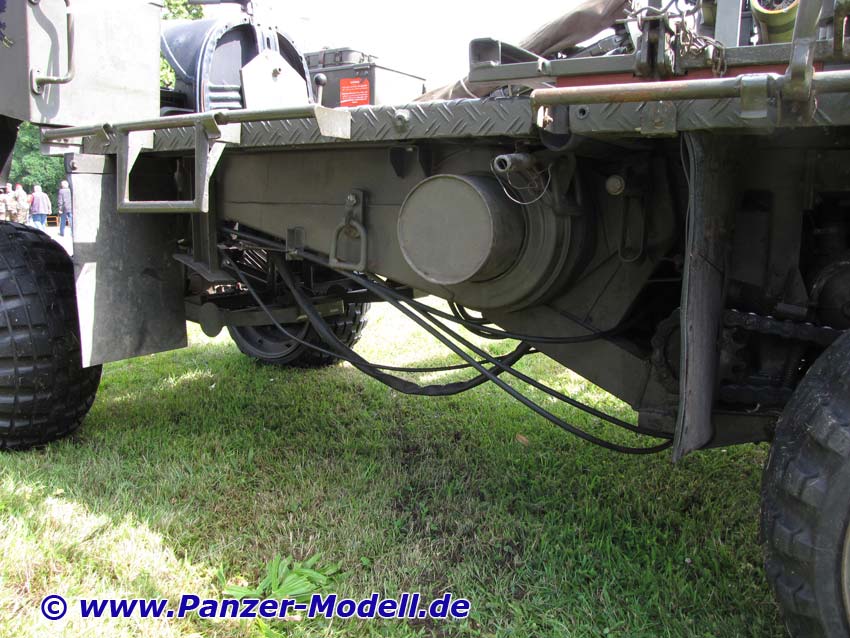

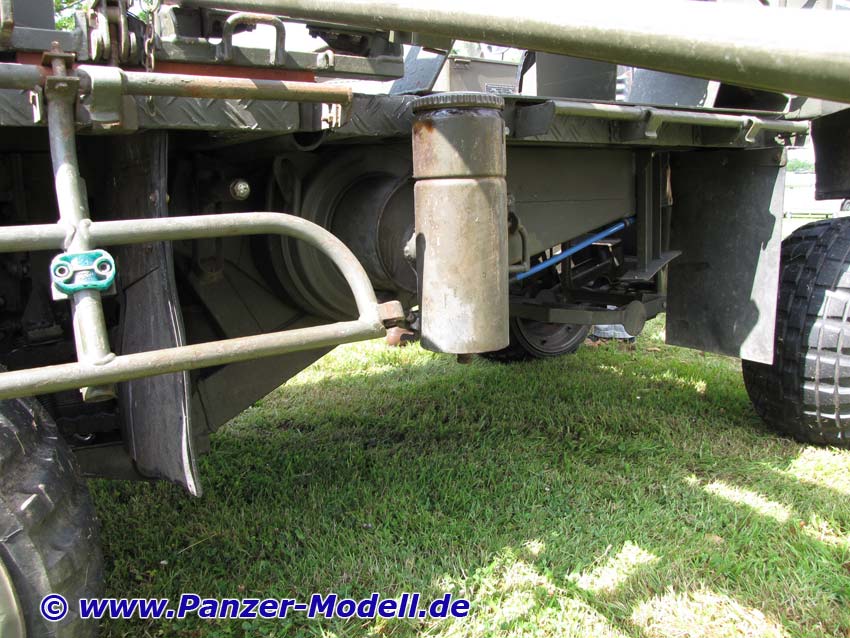

Unterseite links
Fußrasten von rechts

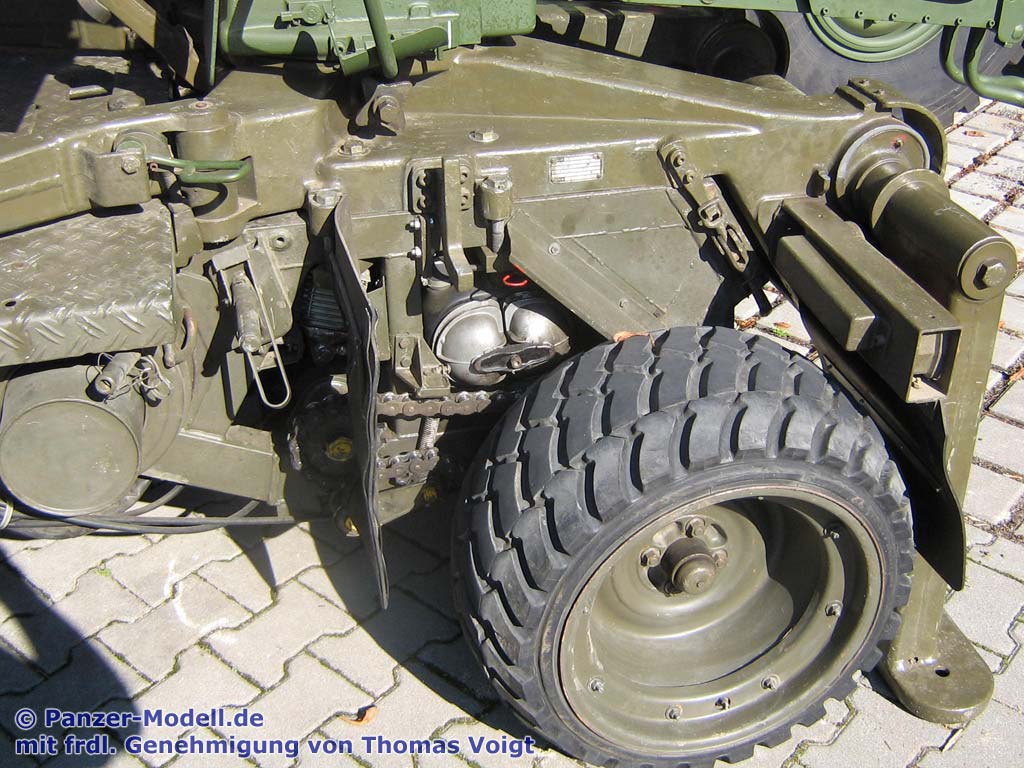

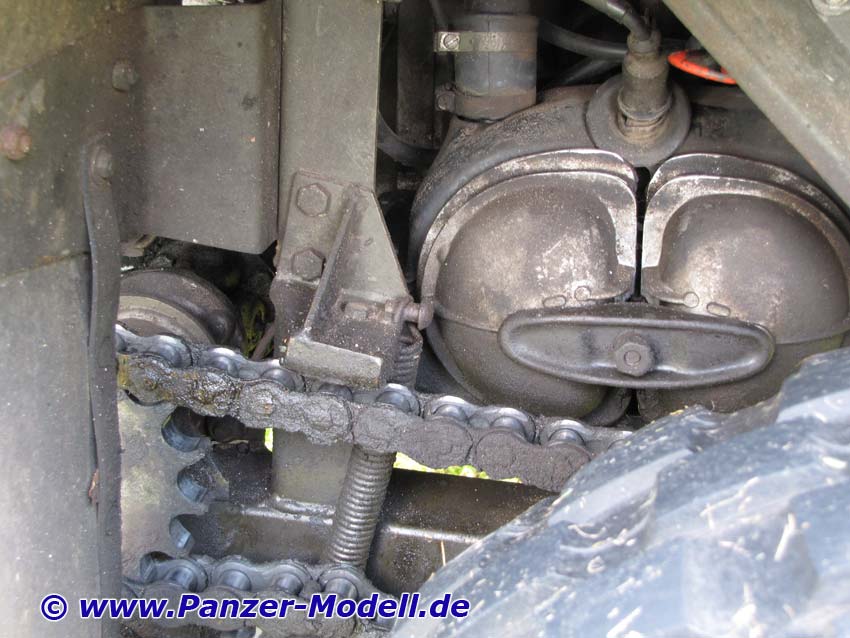

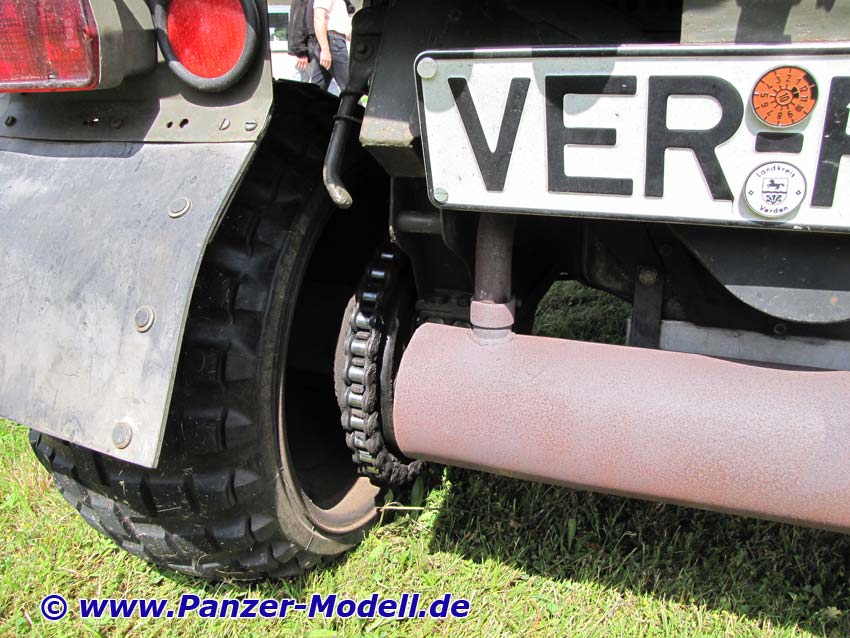

Motor und Kettentrieb rechts

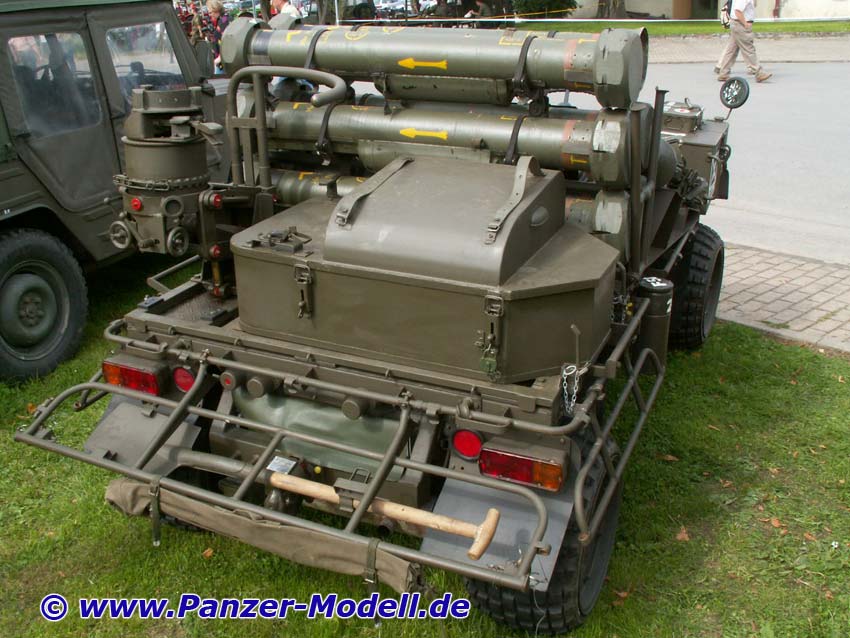

Gesamtansicht hinten rechts

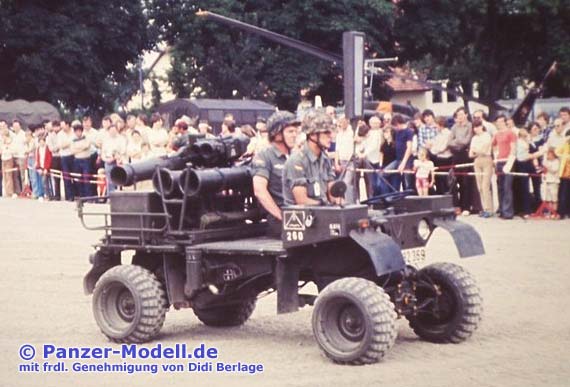

TOW

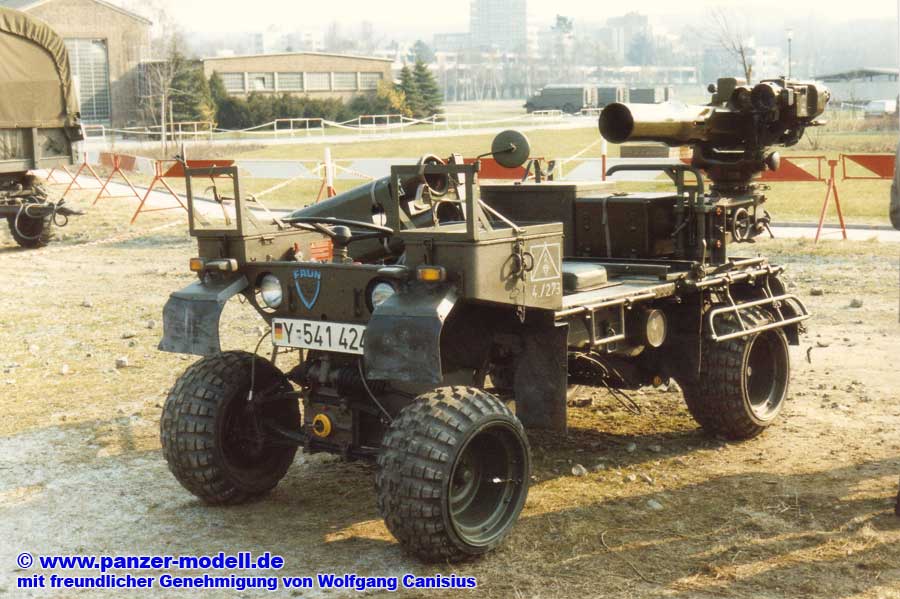

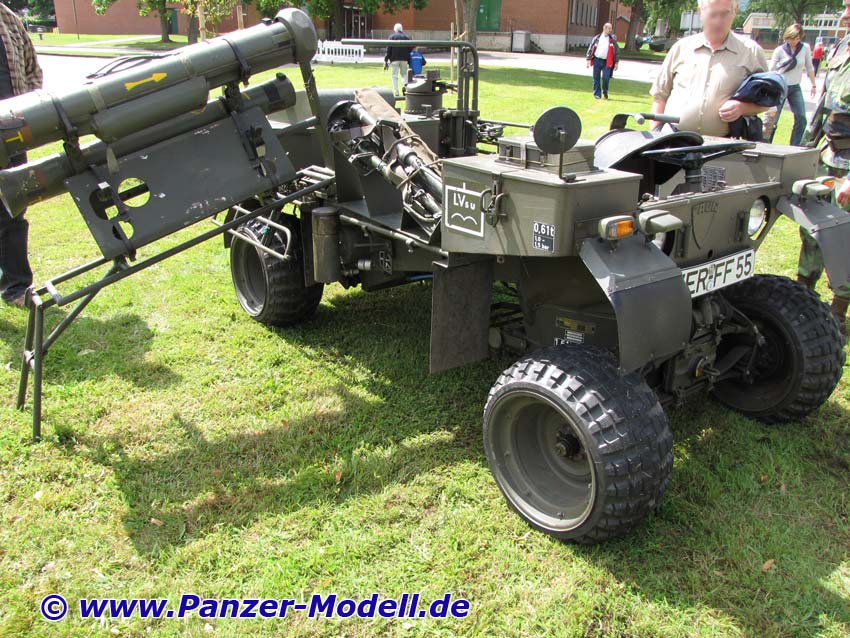

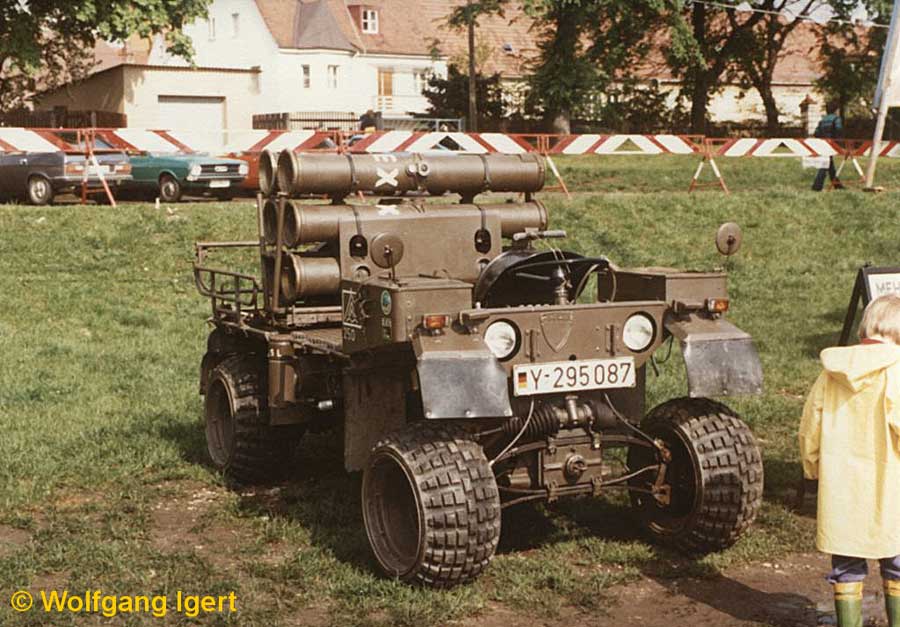

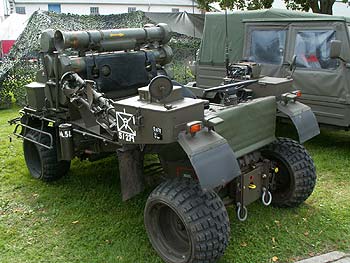

Gesamtansicht vorn links

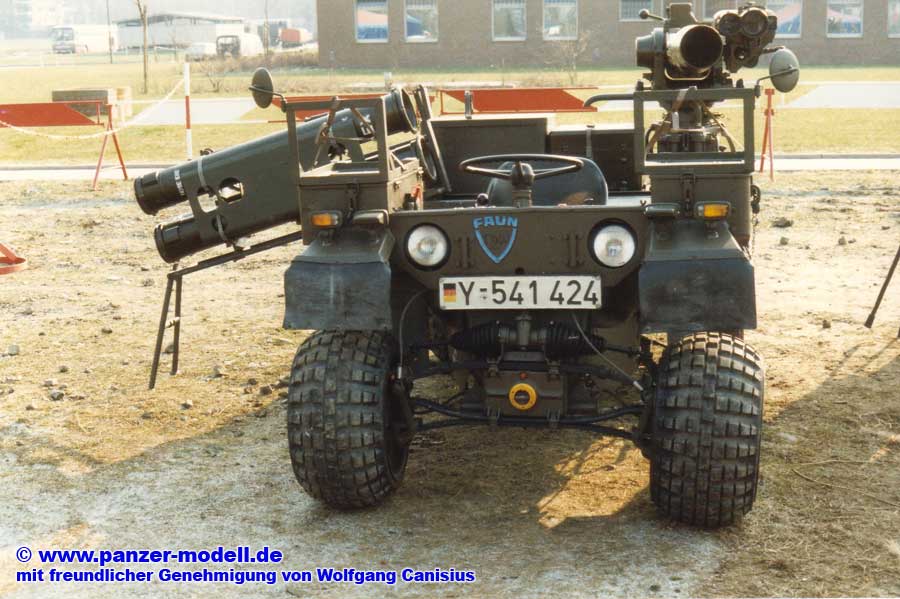

Frontansicht
Leo verlastet auf Tieflader

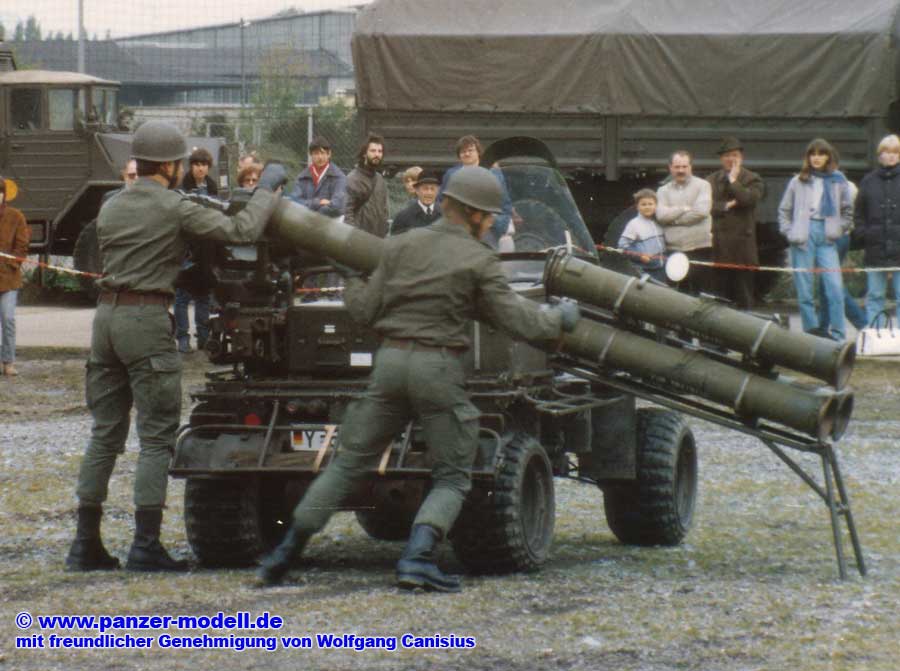

Beladen des TOW Starters
Gesamtansicht hinten rechts
Linke Seite
Gesamtansicht vorn rechts
Gesamtansicht vorn rechts

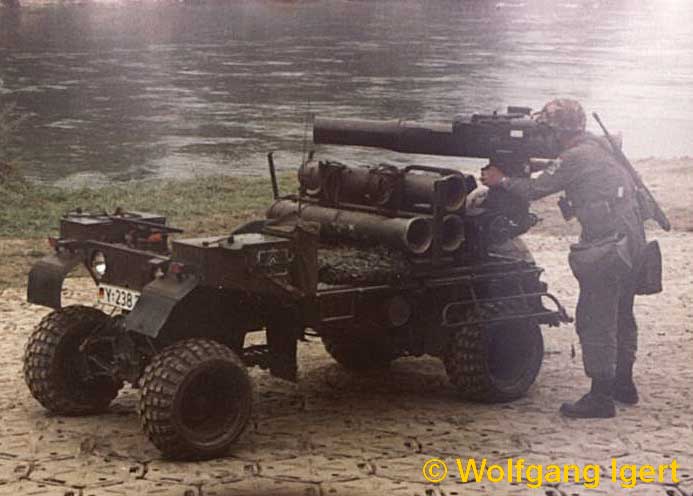

Linke Seite in Schussposition
Gesamtansicht vorn links
Gesamtansicht vorn rechts

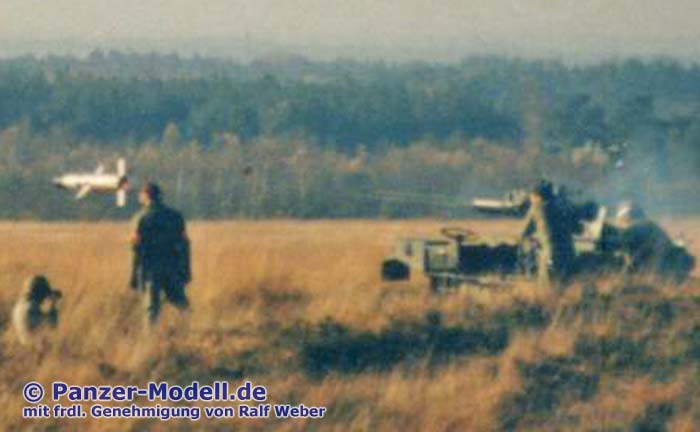

Abschuss TOW

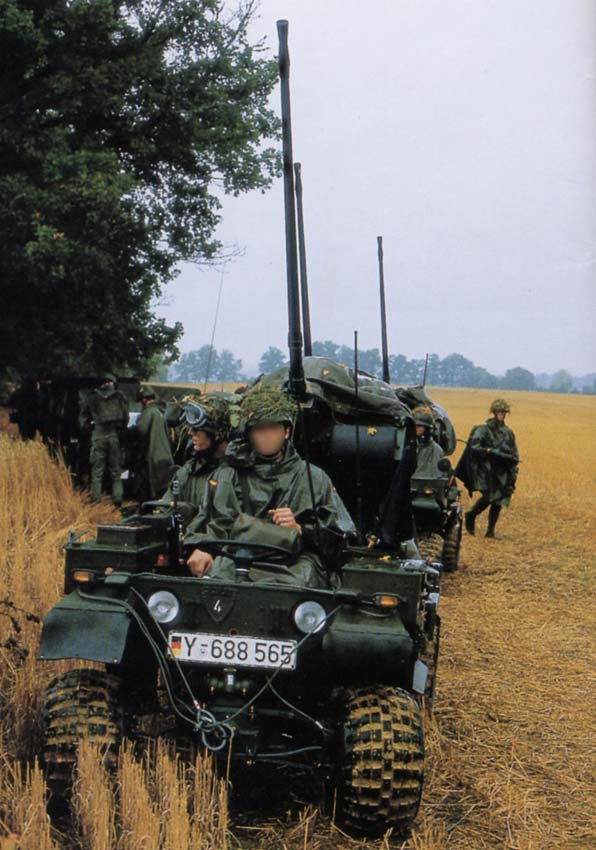

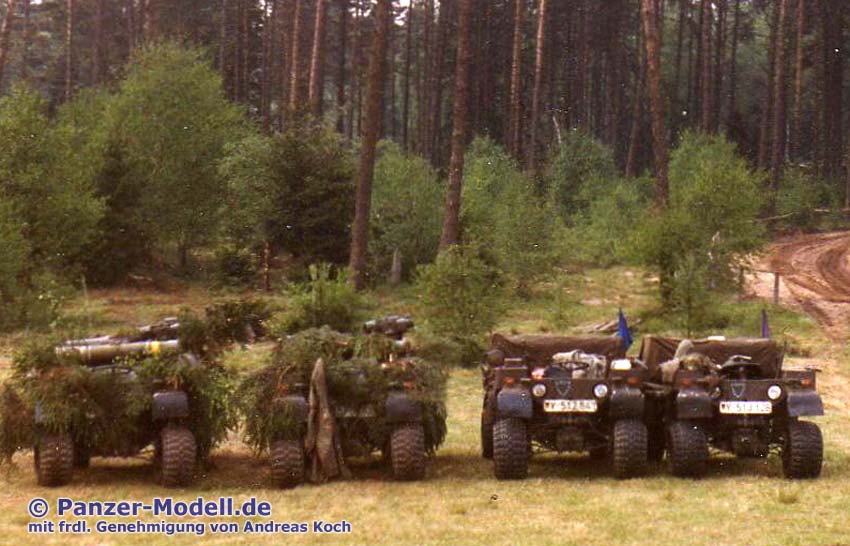

Krakas auf Übung
Gesamtansicht vorn links

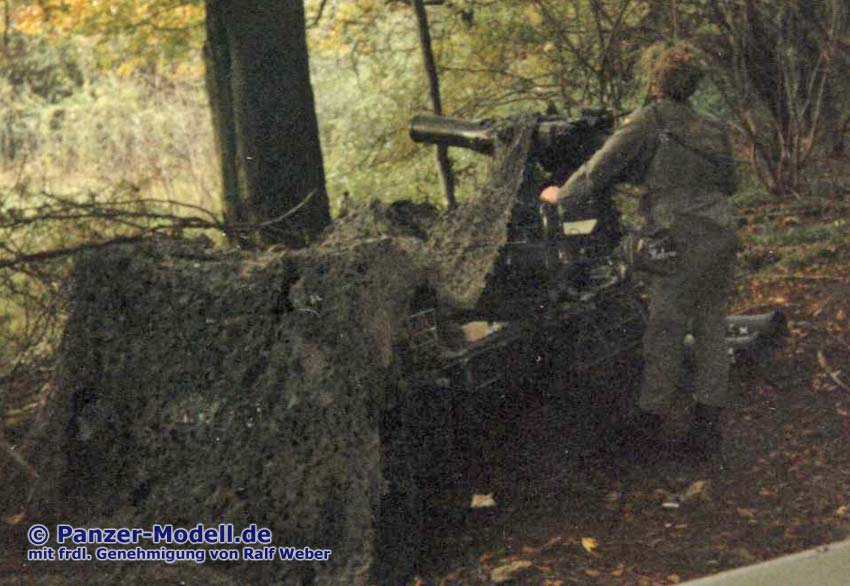

Abgetarnt in Schussposition
Gesamtansicht hinten links
Gesamtansicht hinten rechts

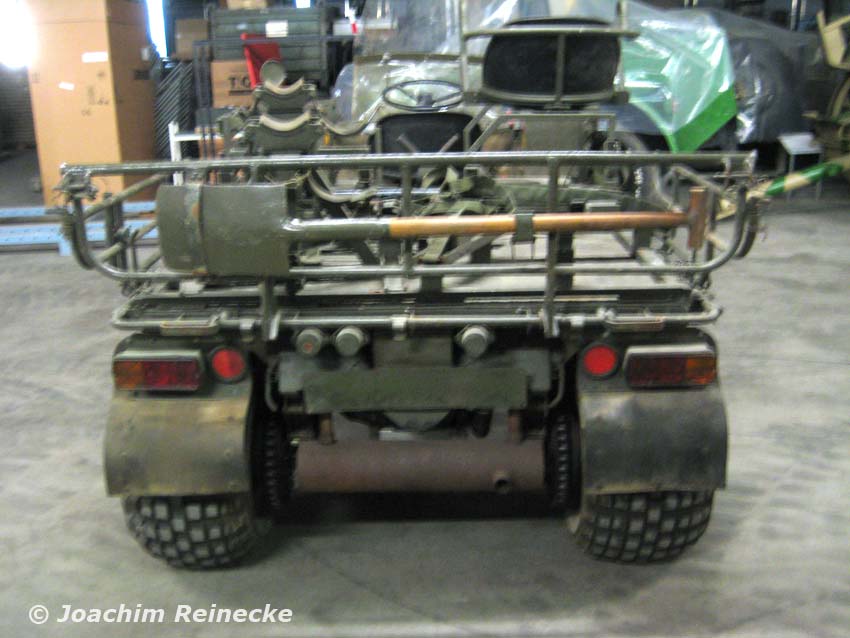

Gesamtansicht hinten
Ansicht links
Linkes Heckrad
rechte Seite von hinten
Fahrerplatz

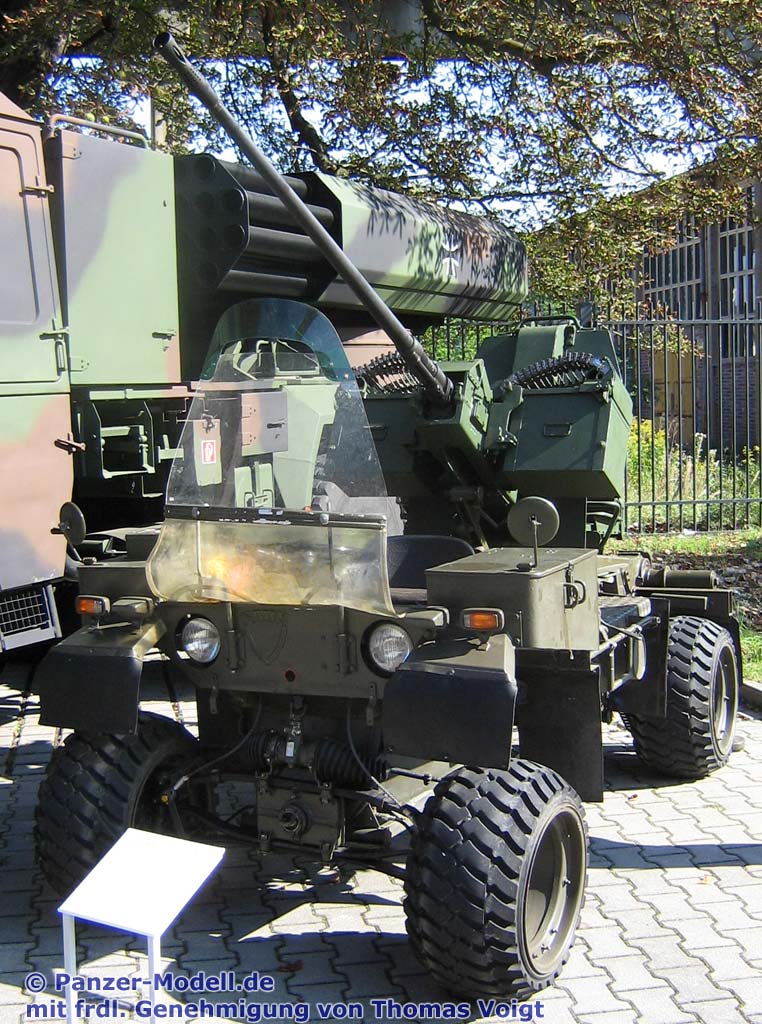

Gesamtansicht vorn links
Abgeklappte Heckstützen

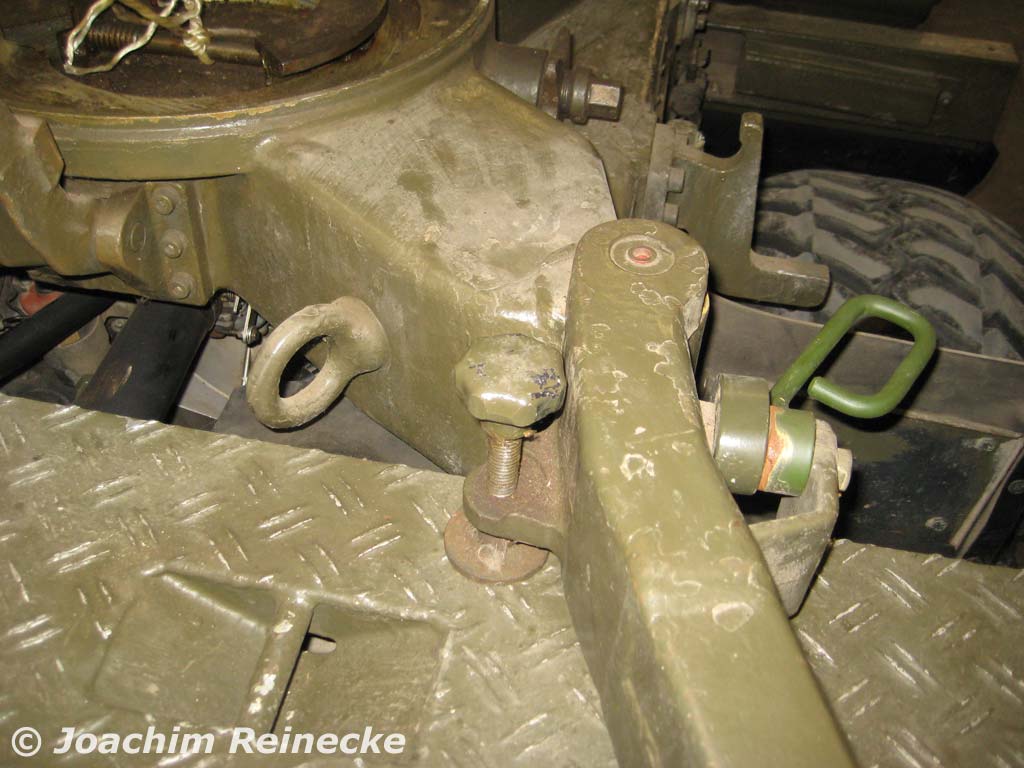

Befestigung der Flaklafette auf Kraka Rahmen
Ausleger der Flaklafette

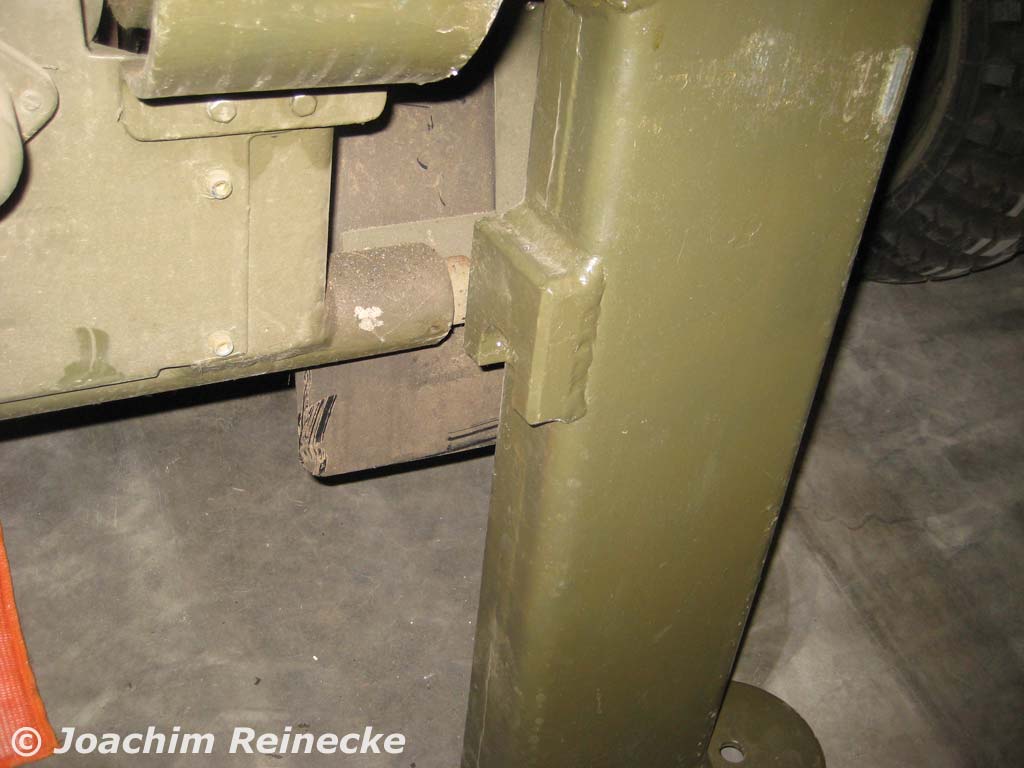

Verriegelung der rechten Stütze

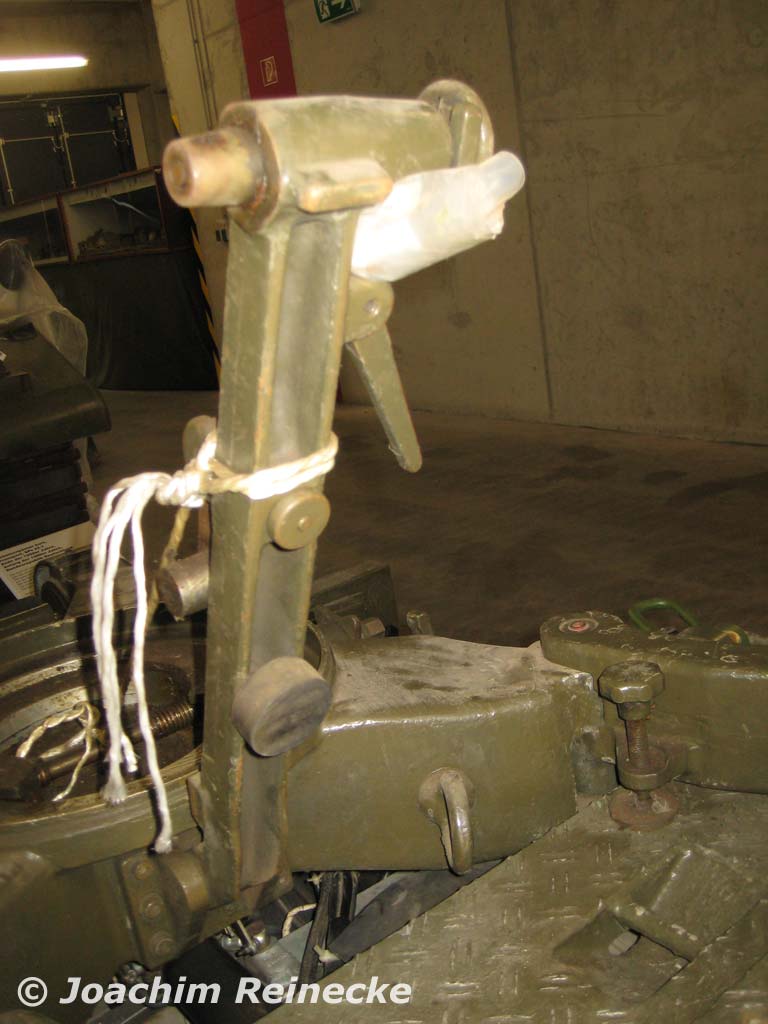

hochgebundene Rohrstütze
linke Stütze hochgeklappt

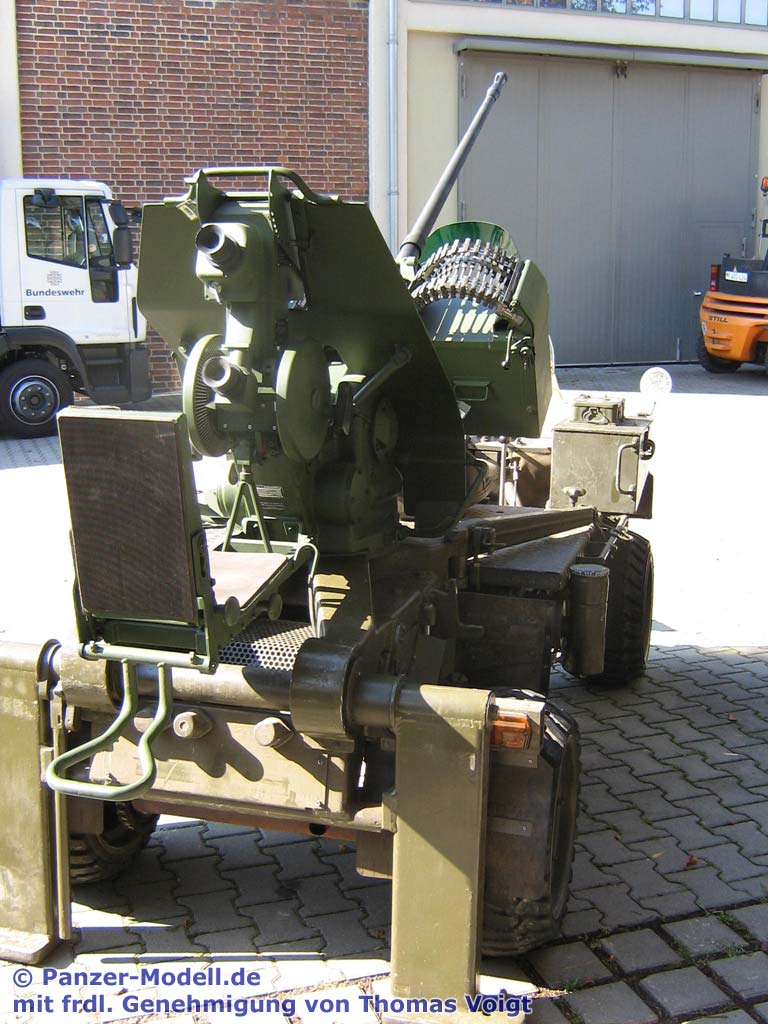

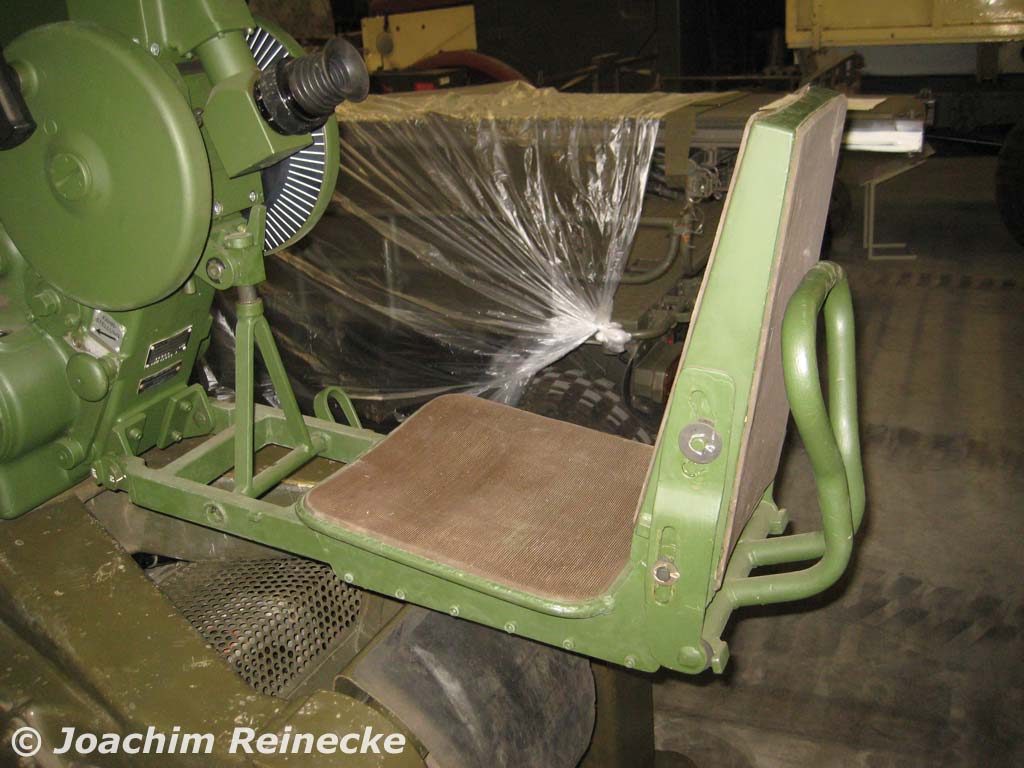

Richtschützensitz

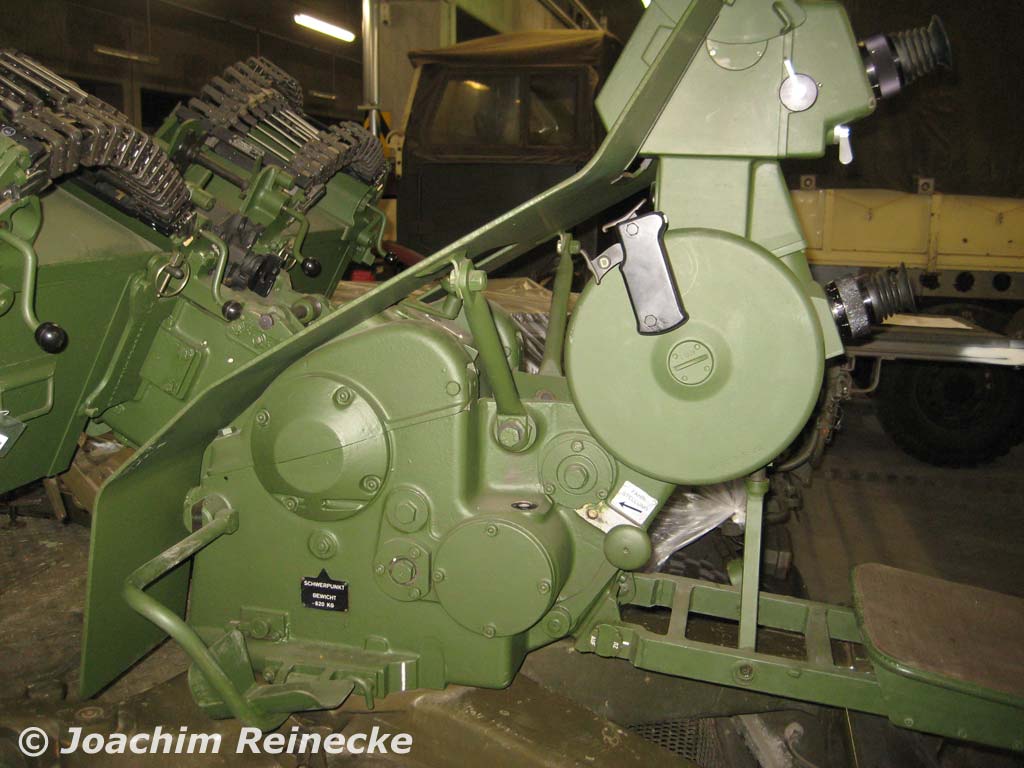

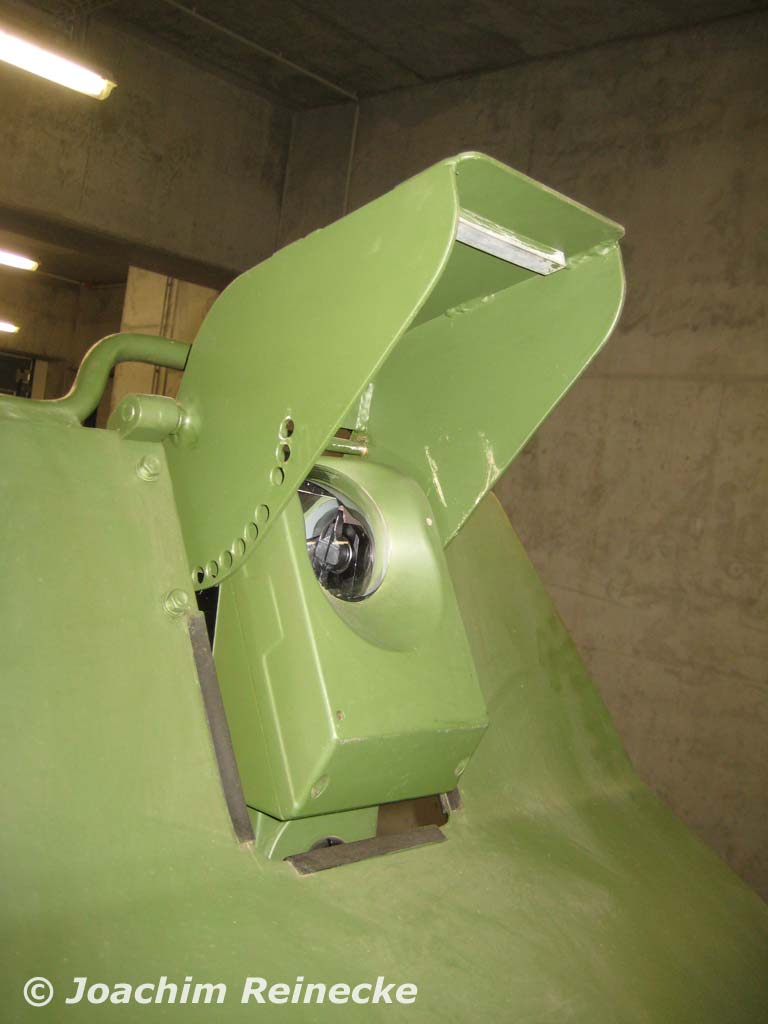

Flakschild und Höhenrichtung

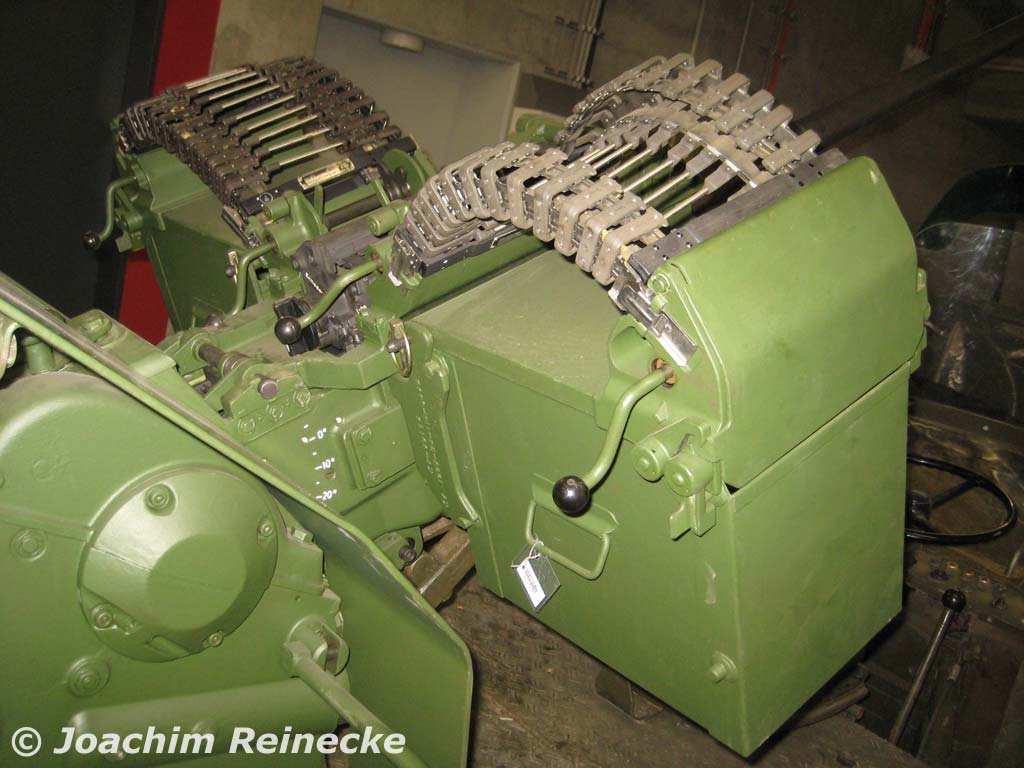

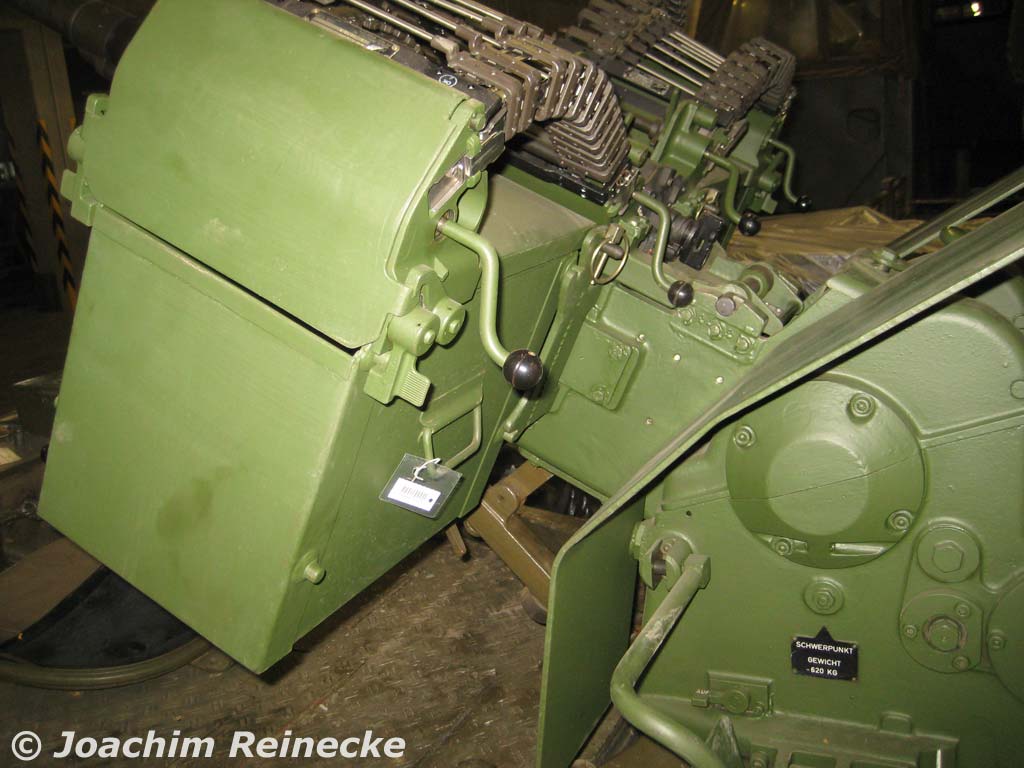

Munitionszuführung und Kästen

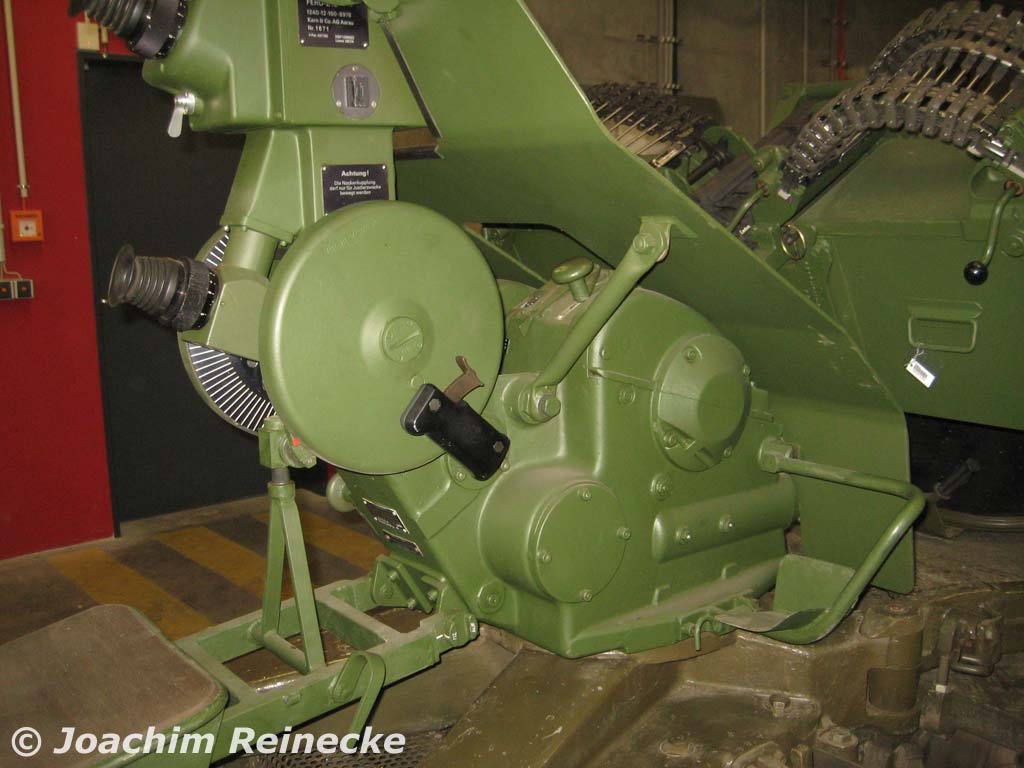

Flakbasis von rechts

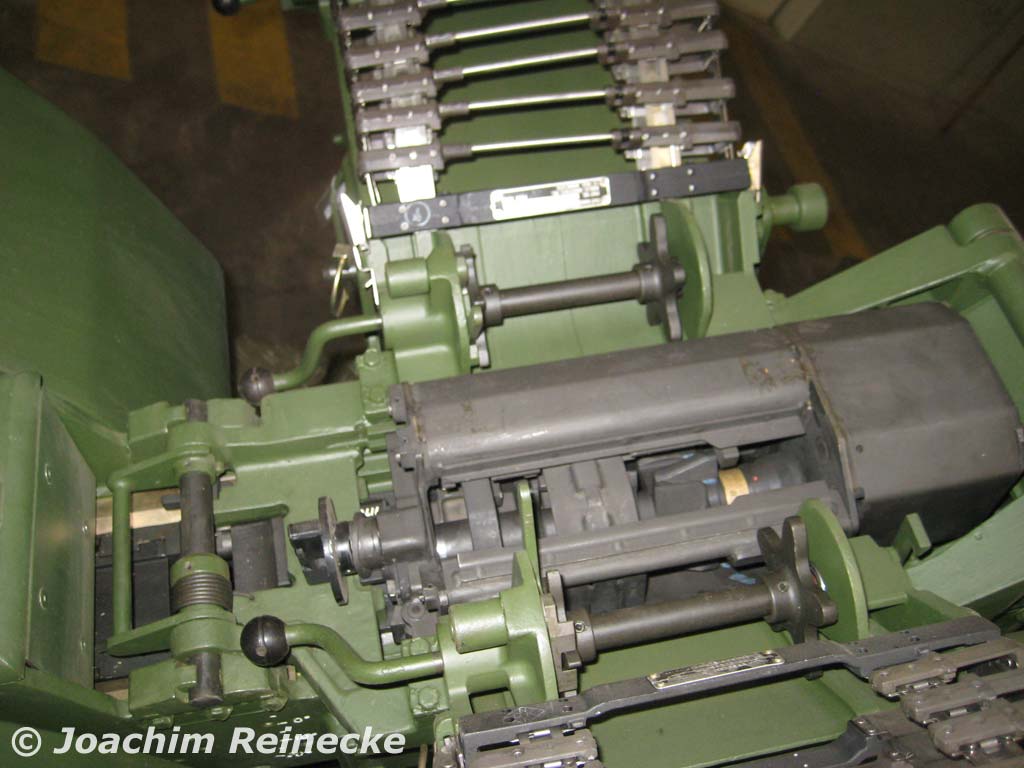

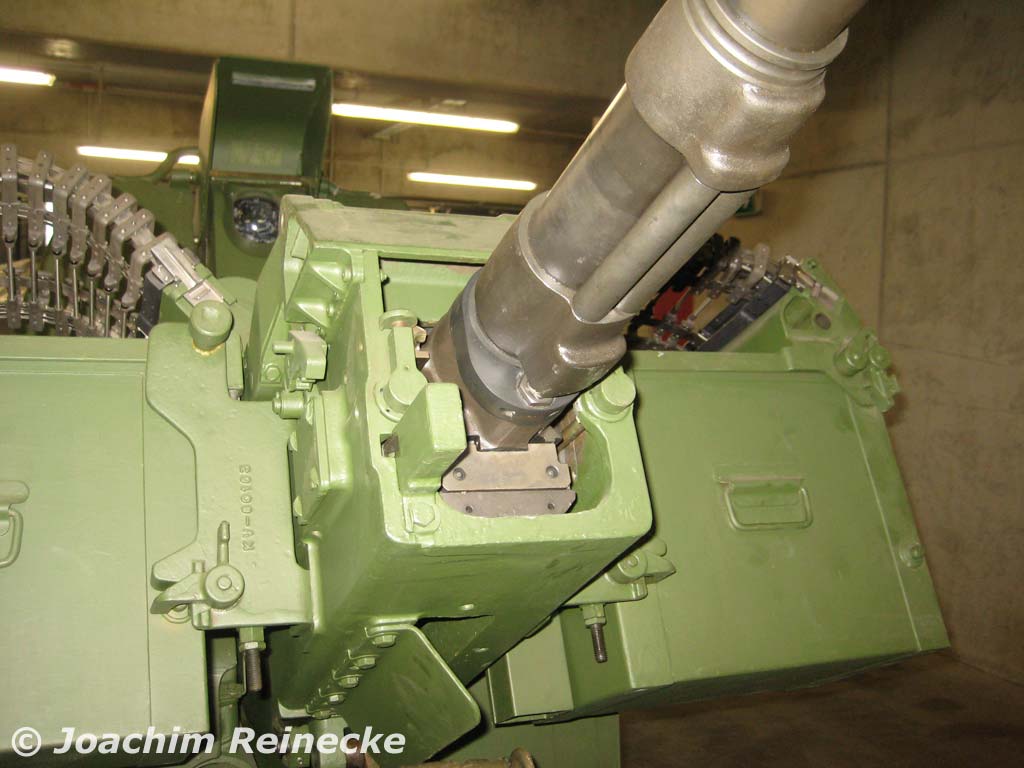

Auf verschluss von oben geblickt
Optik

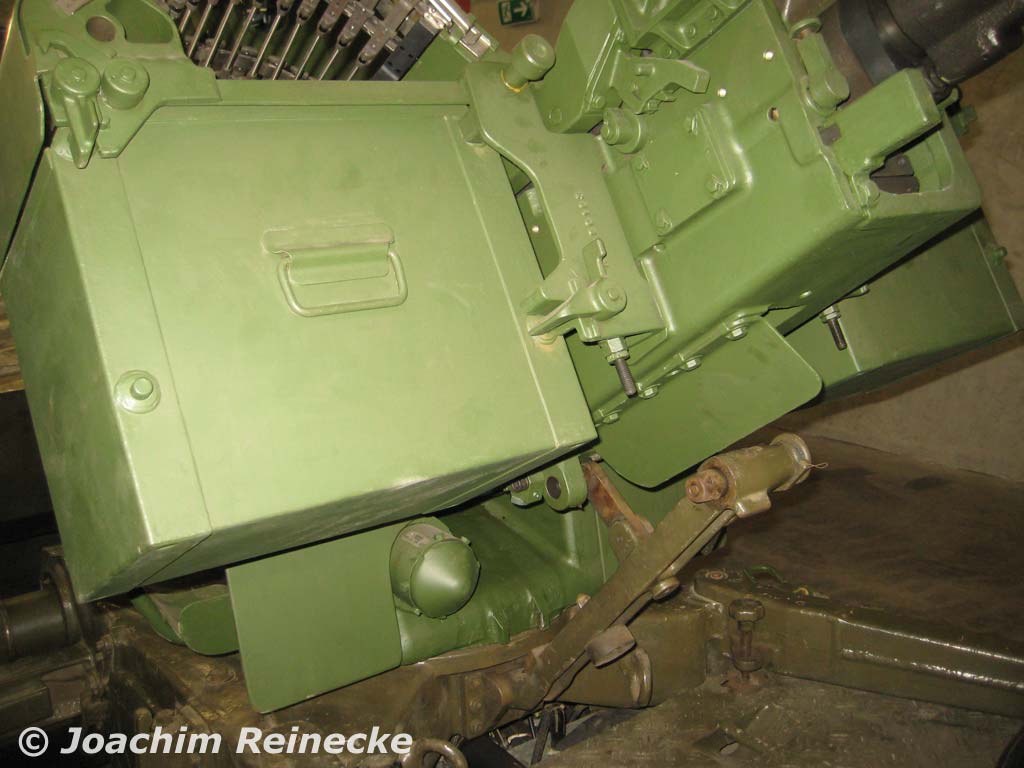

Munitionskästen von vorn rechts

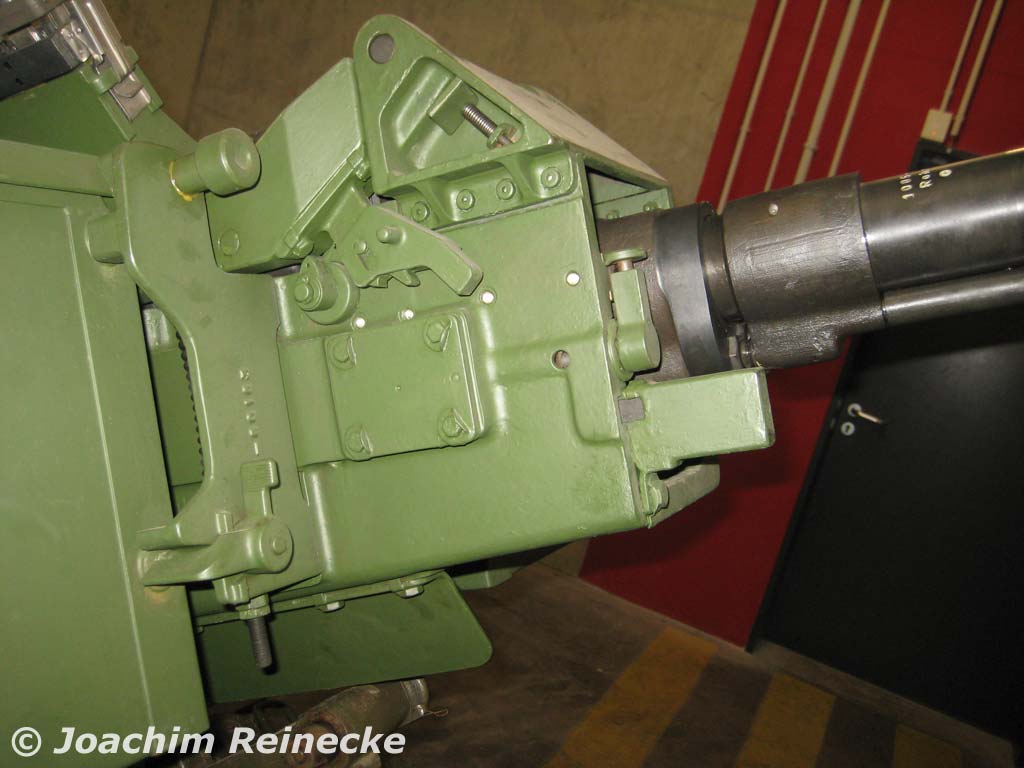

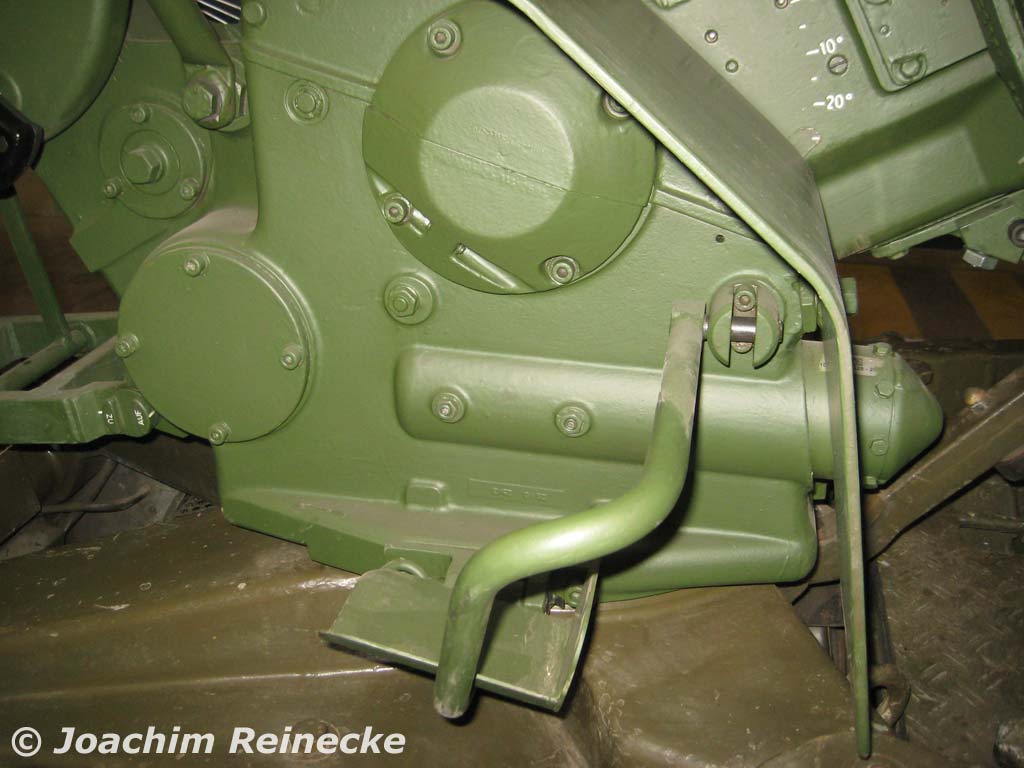

Rohrbasis von rechts
rohrbasis von rechts vorn
Rohrbasis von vorn links
Munkästen von links
Flakbasis mit Zieloptik von links
Richtschützensitz von links
Gesamtansicht hinten links

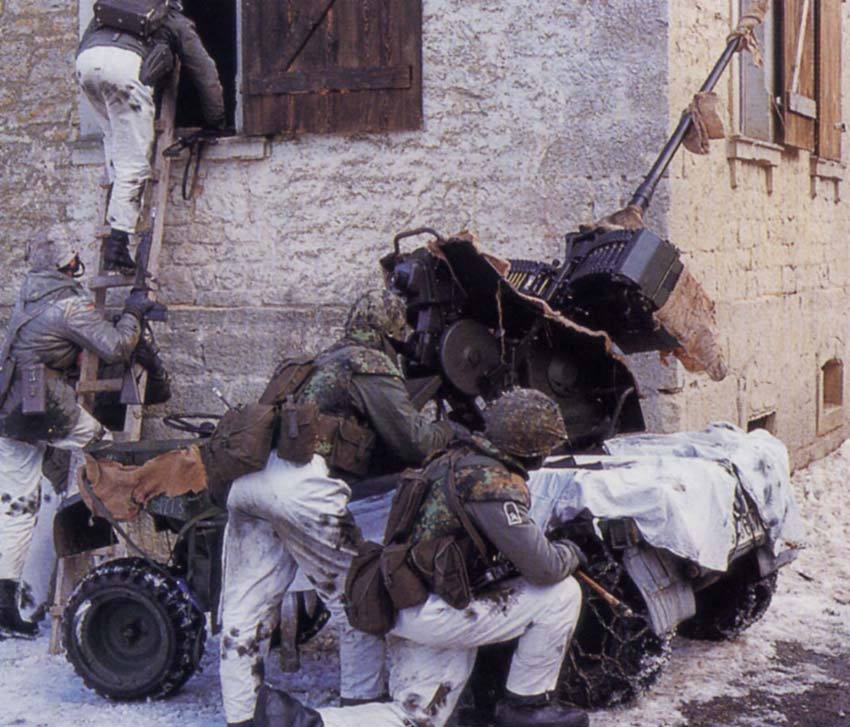

linke Seite, Wintertarn

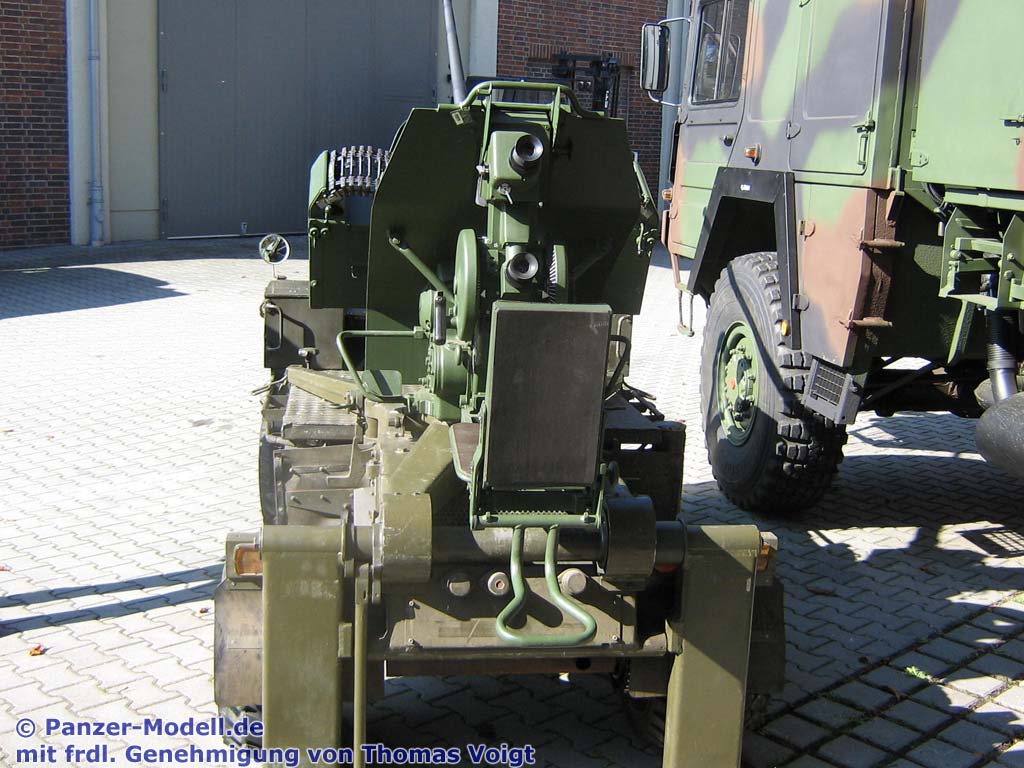

Frontansicht

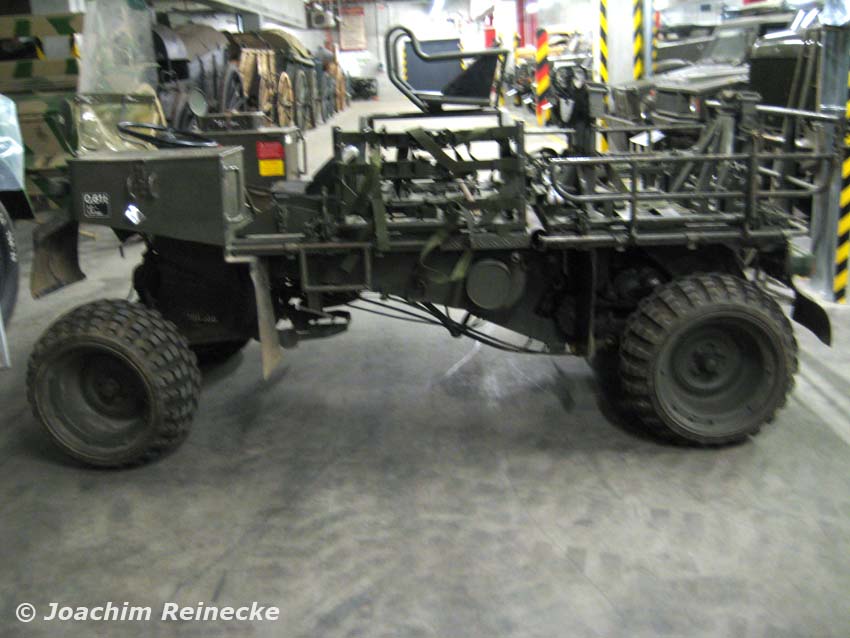

Gesamtansicht links

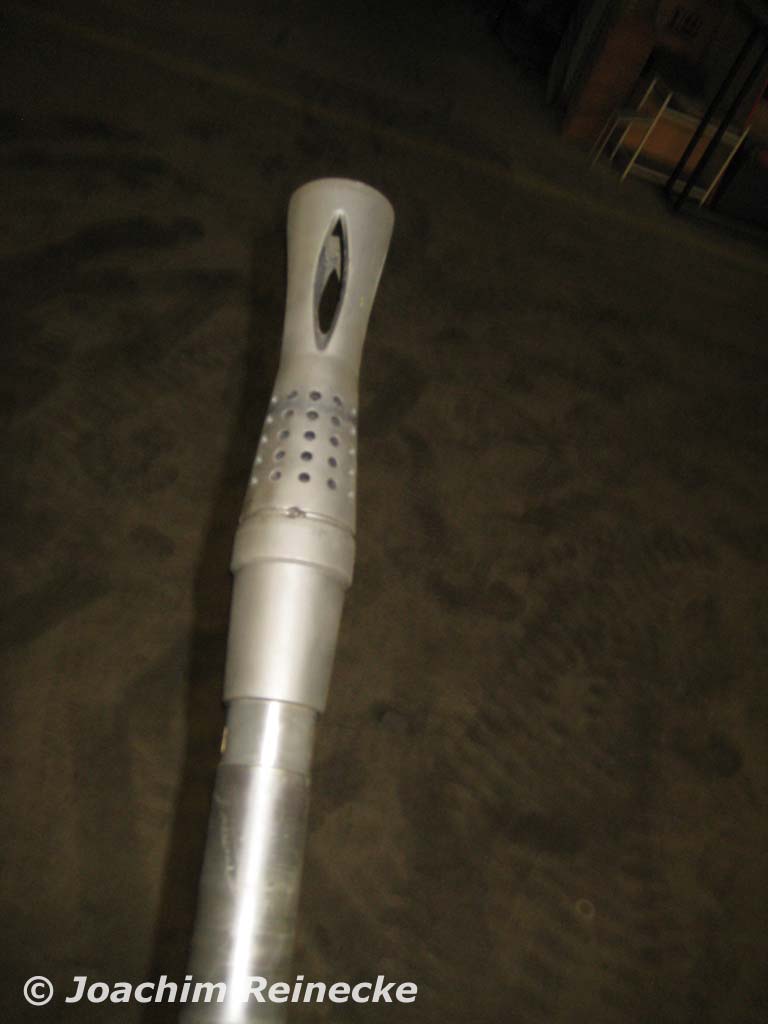

Rohrmündung

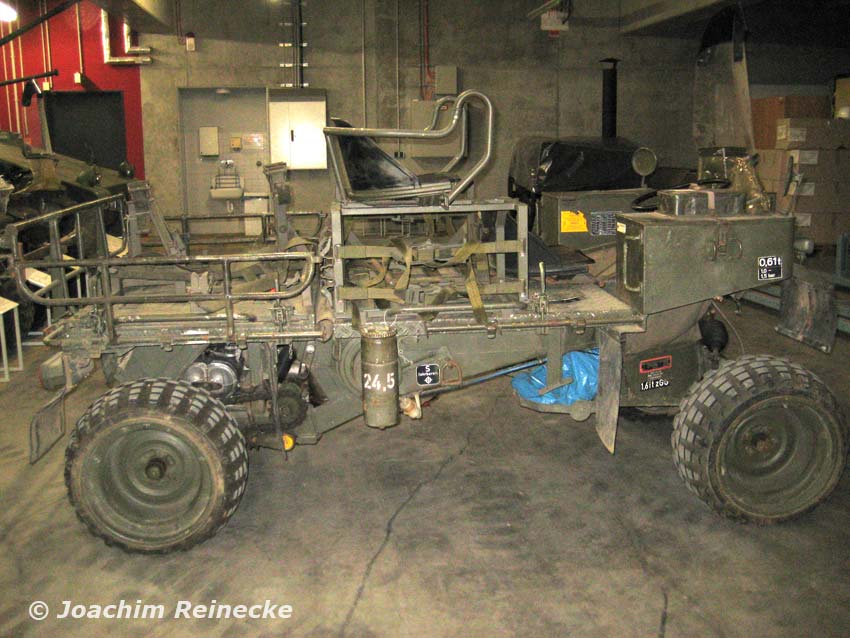

Gesamtansicht rechts
Heckansicht
Gesamtansicht rechts

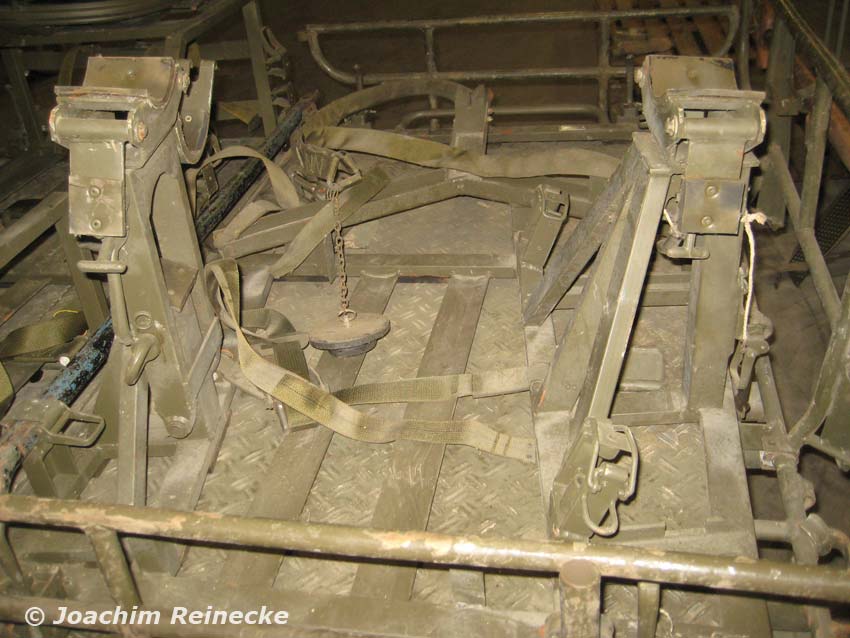

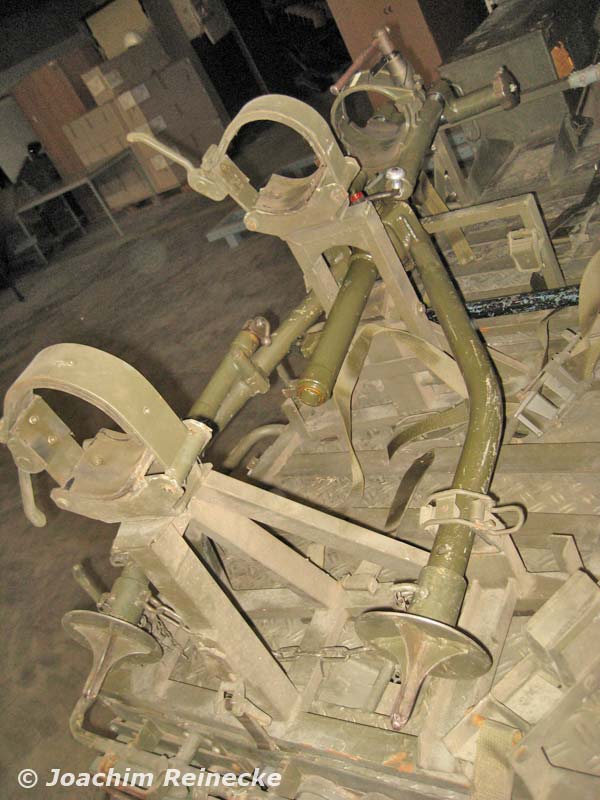

Mörserrohrlagerung von links

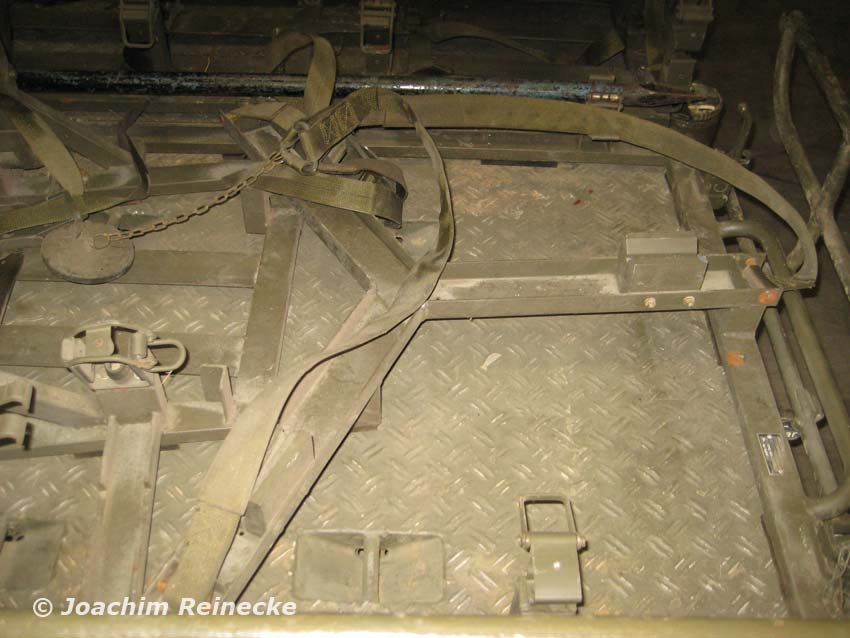

Ladefläche
Mörserrohrlagerung von links

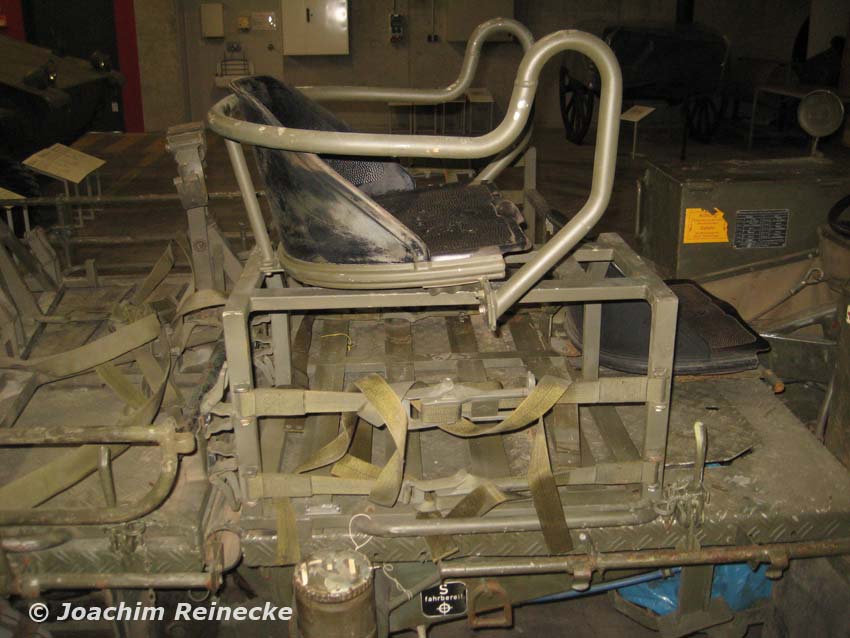

Geschützführersitz von rechts
Geschützführersitz von vorn rechts

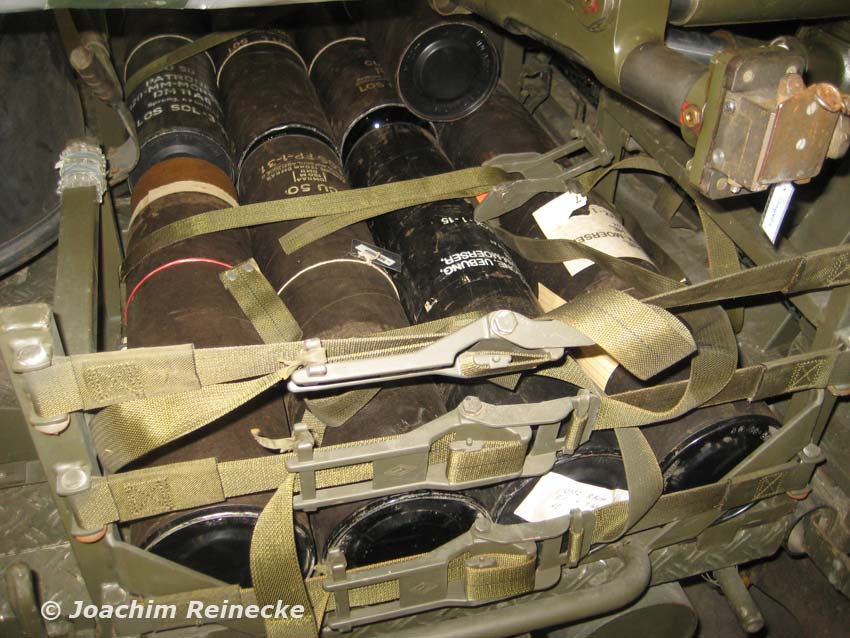

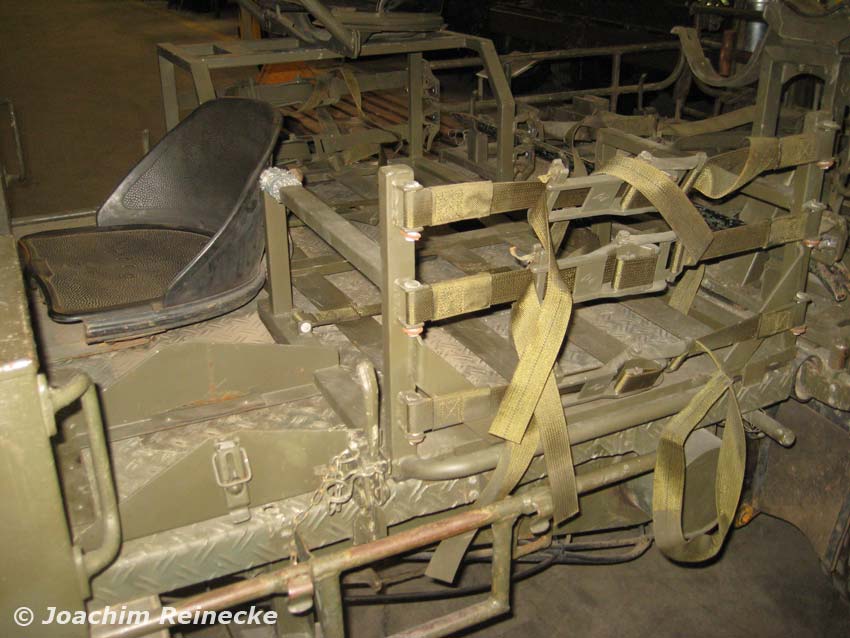

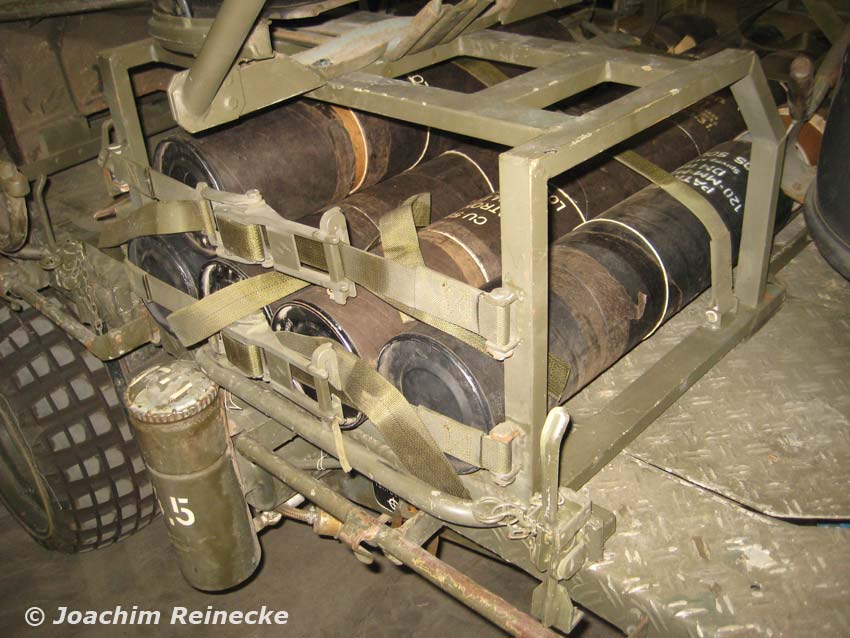

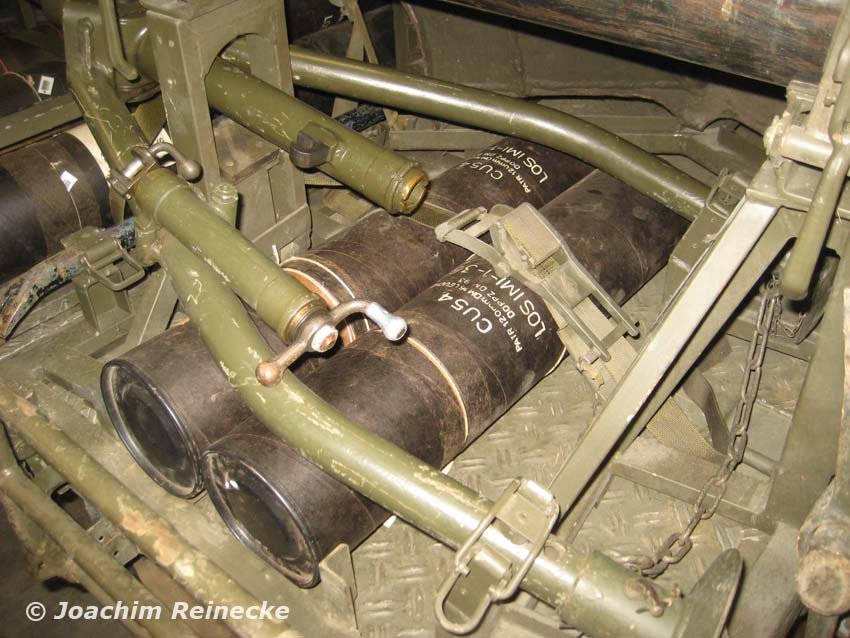

Granatenlagerung
Lagerung von links
Blick von vorn auf Lagerung
Breich links von Fahrersitz
Rohrbock hinten
Brecheisenhalterung

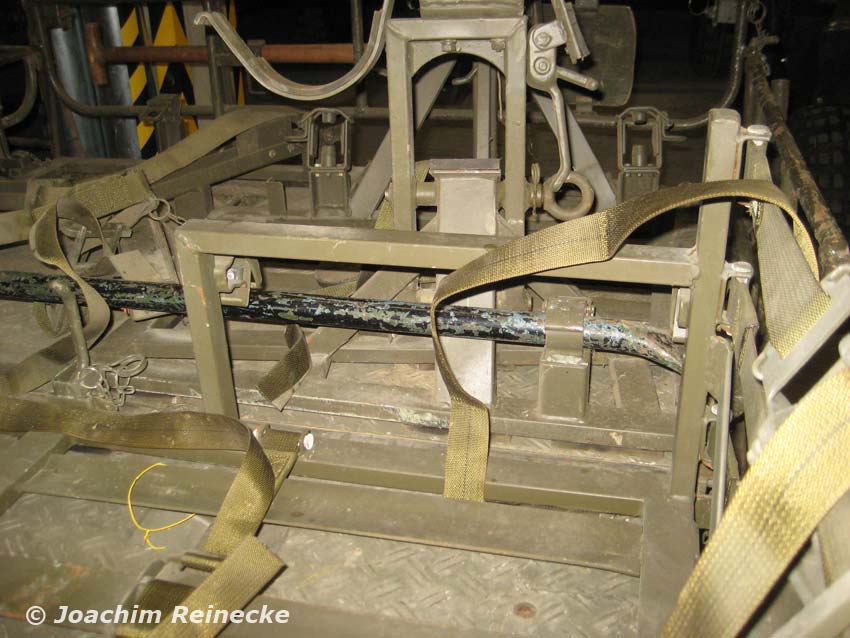

Verstauten Mörsergestell

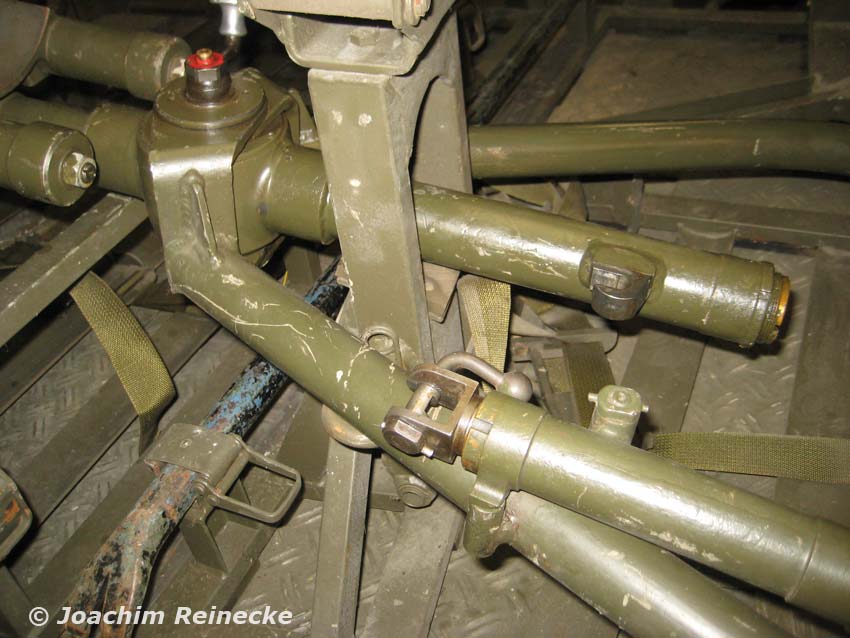

Mörsergestell

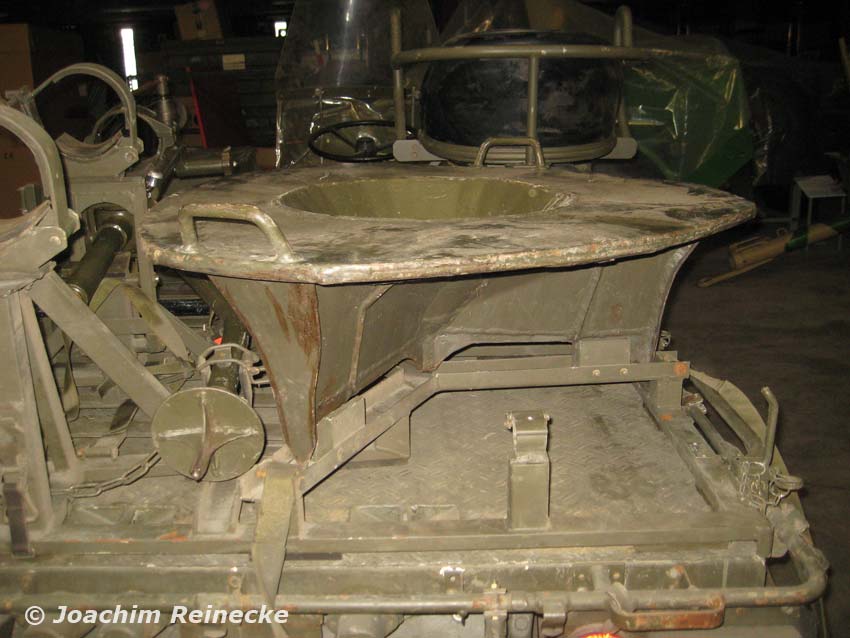

Mörserbodenplatte von links
Mörserbodenplatte von rechts

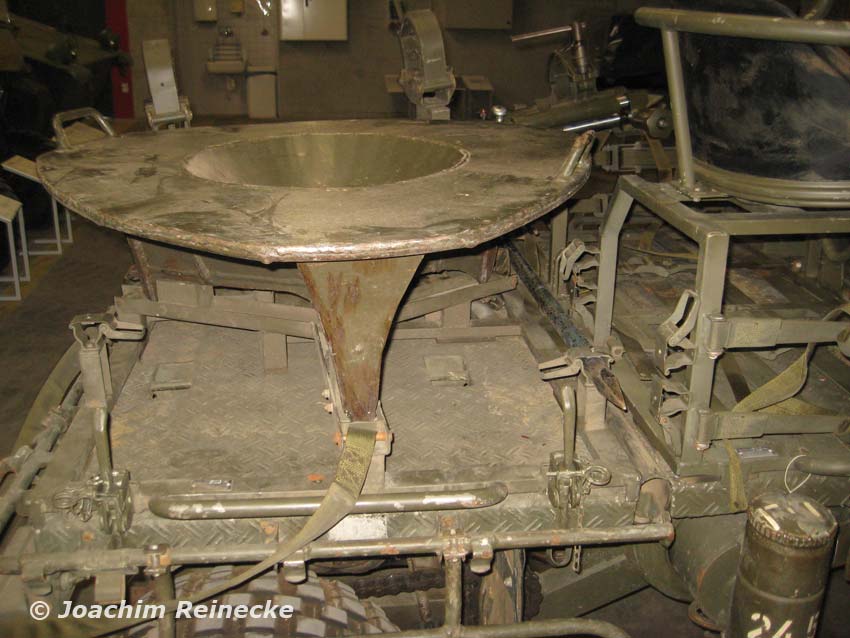

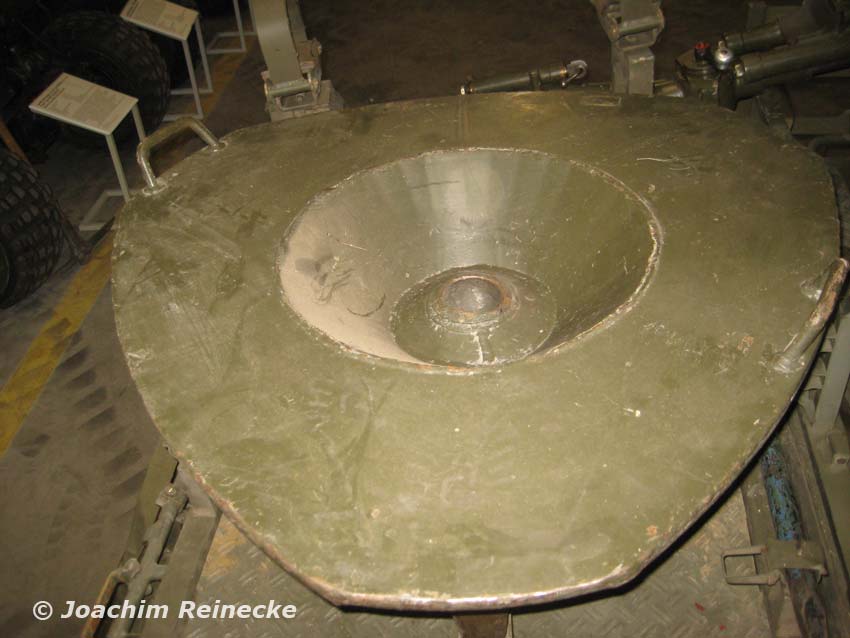

Mörserbodenplatte

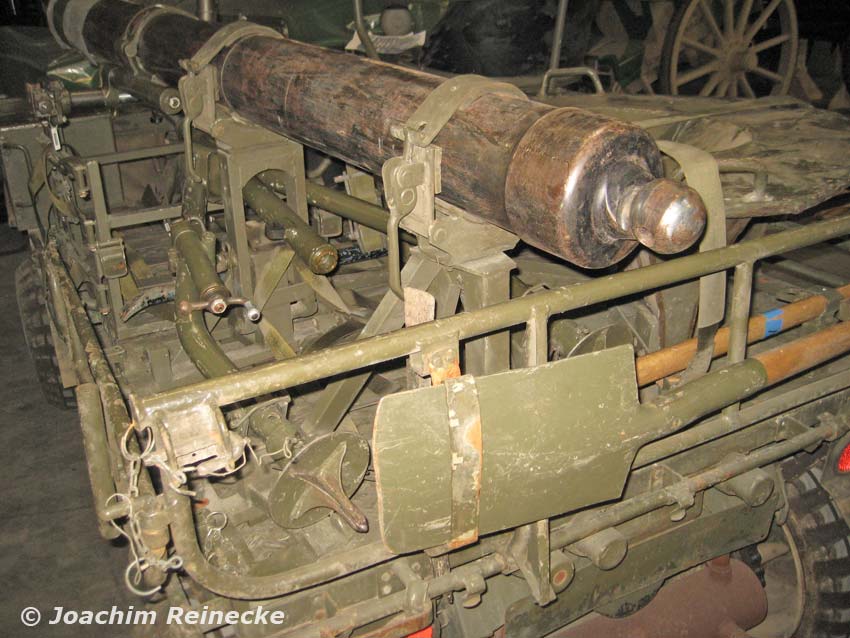

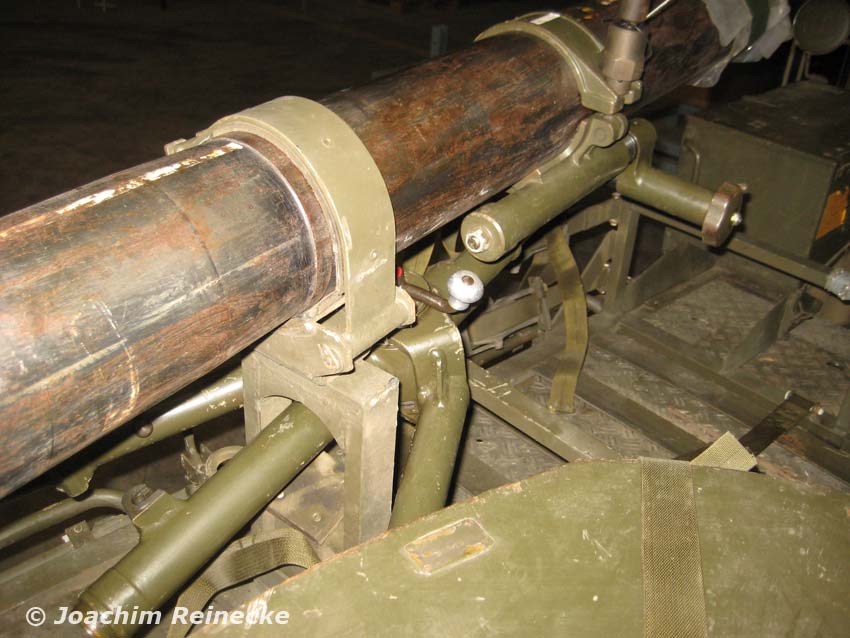

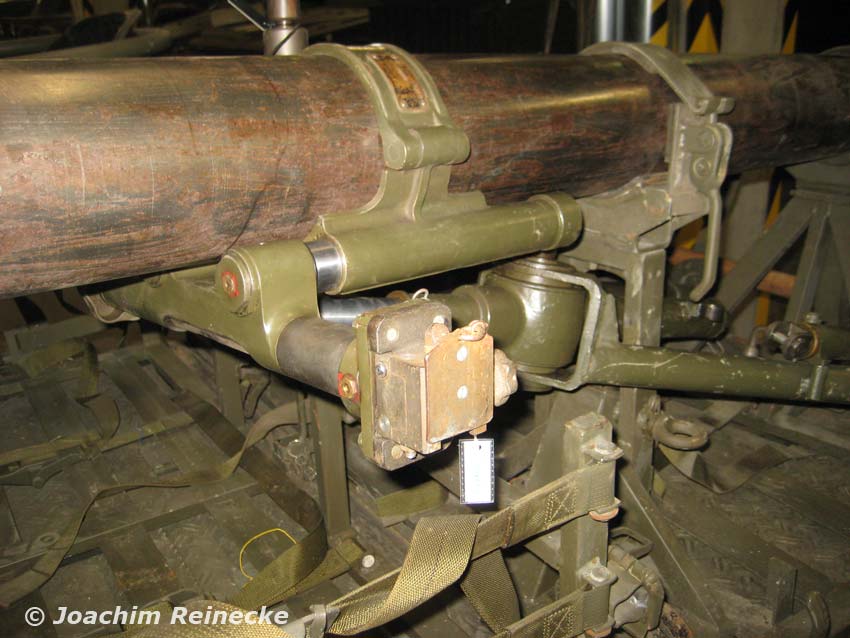

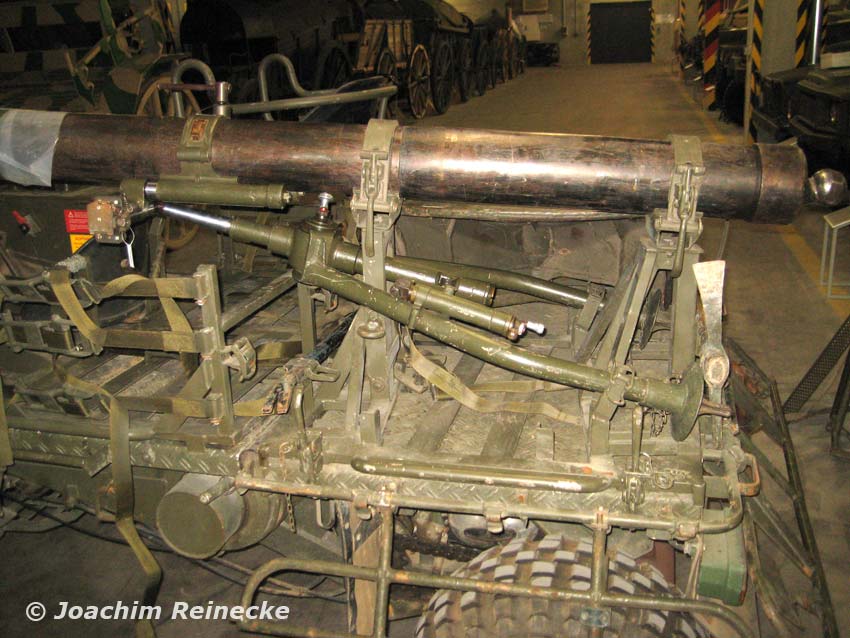

Verzurrtes Mörserrohr von links

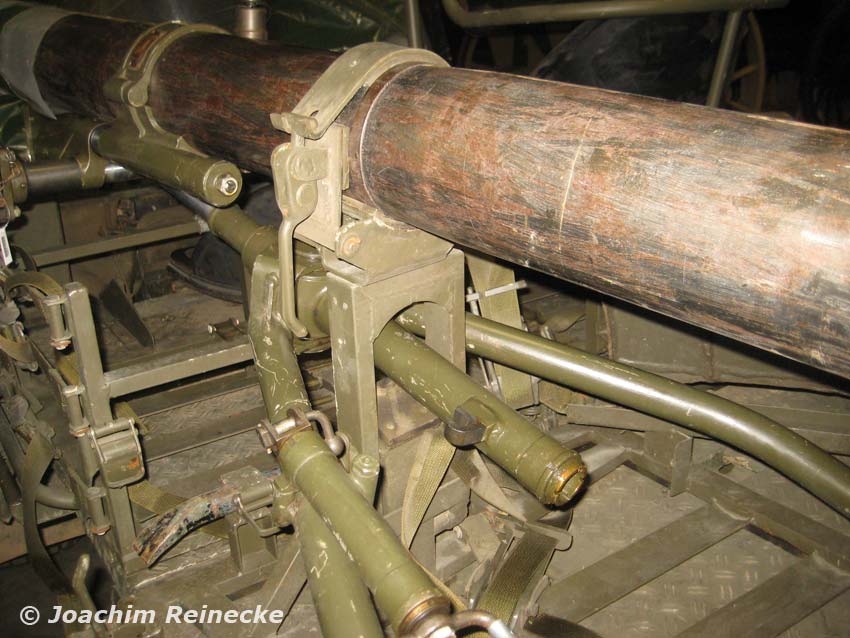

Verzurrtes Mörserrohr
Mörserrohr von rechts

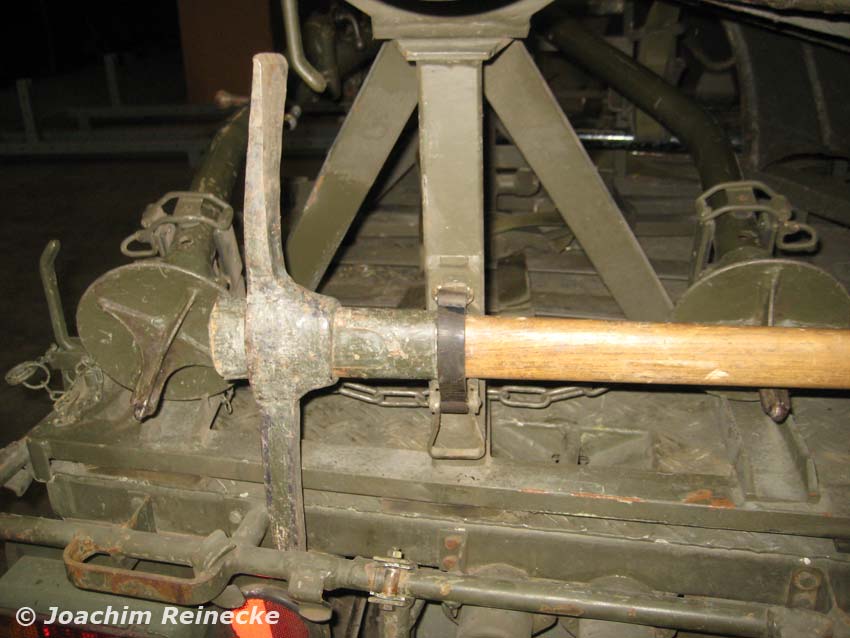

Halterung Spitzhacke
Mörserrohr von rechts oben
Mörserrohr von hinten links
Blick von hinten rechts mit Bodenplatte und Mörserrohr

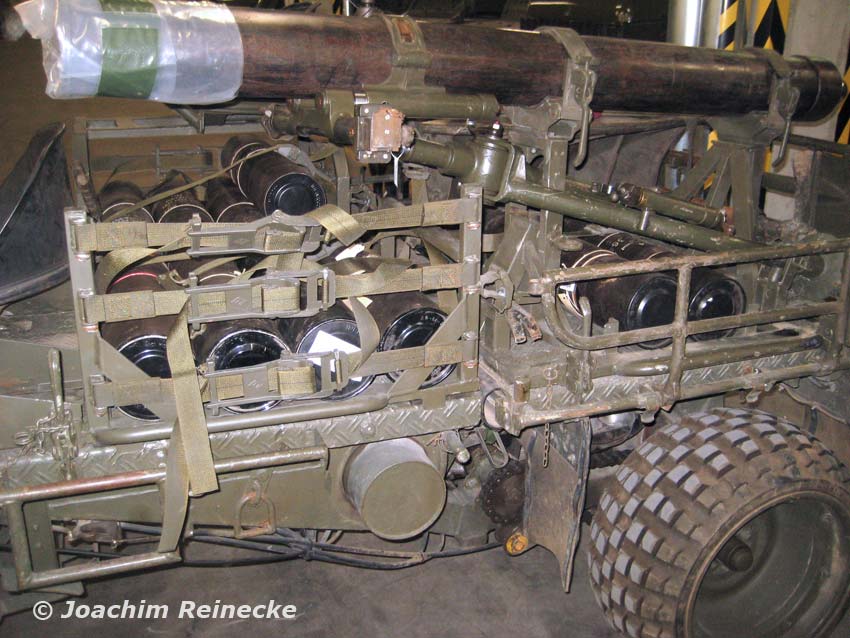

Blick von links auf Mörserrohr und Granatenlagerung
Granatenlagerung vorn
Granatenlagerung hinten
Granatenlagerung rechts
Gesamtansicht hinten
