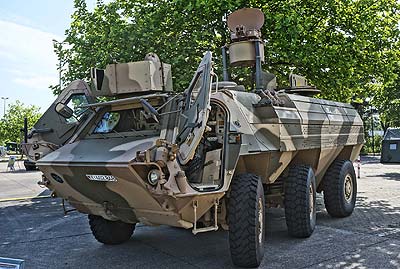

TPz Fuchs A8A6 PARA

Der TPz Fuchs wurde bereits in der Version A7 kampfwertgesteigert, bzw. mit mehr Schutz versehen. Aufgrund der Einsatzerfahrungen ist aktuell seit 2008 die Version A8 mit deutlich gesteigertem Schutzniveau gegen ballistische Waffen, sowie gegen Minen und IEDs ausgestattet.
Der Fuchs wurde rundherum mit Zusatzpanzerung und weiteren Staukästen versehen, erhielt eine neue Frontblechbodenpanzerung, verstärkte Achsen, einen neuen Innenraum mit minensicherer Aufhängung des Sitze, einen Störsender gegen IEDs und eine geschützte Waffenstation für den Beifahrer.
Die alles schlägt sich im höheren Gesamtgewicht von knapp 22,5 Tonnen nieder. Damit ist auch die Schwimmfähigkeit abhanden gekommen und die früher vorhandenen Propeller im Heckbereich weggefallen und durch Radkästen ersetzt. Die Watfähigkeit beträgt nun 1,3m.
Die Gesamtlänge ist 6,95m, die Breite 2,98m und die Höhe mit Waffenstation 2,91m.
Die Höchstgeschwindigkeit beträgt 80km/h und der Fahrbereich etwa 800km.

Die hier vorliegende Version A8A6 ist mit dem Puls Dopplerradar Rasit ausgestattet, das eine Sektorüberwachung bis 20km Tiefe bei Fahrzeugen und 6km bei Personen erlaubt. Das Radar ist während der Fahrt geschützt ins Fahrzeuginnere eingefahren und wird für den Betrieb etwa 1,80m über Fahrzeugoberkante ausgefahren.
Das Fahrzeug ist zusätzlich mit GPS, Mini-M Satcom Anlage, Faust E1 Rüstsatz, BGAN Explorer 727, CG12 Störsender und Raumkühlanlage ausgestattet.

Seitenangaben beziehen sich auf "In Fahrtrichtung gesehen"

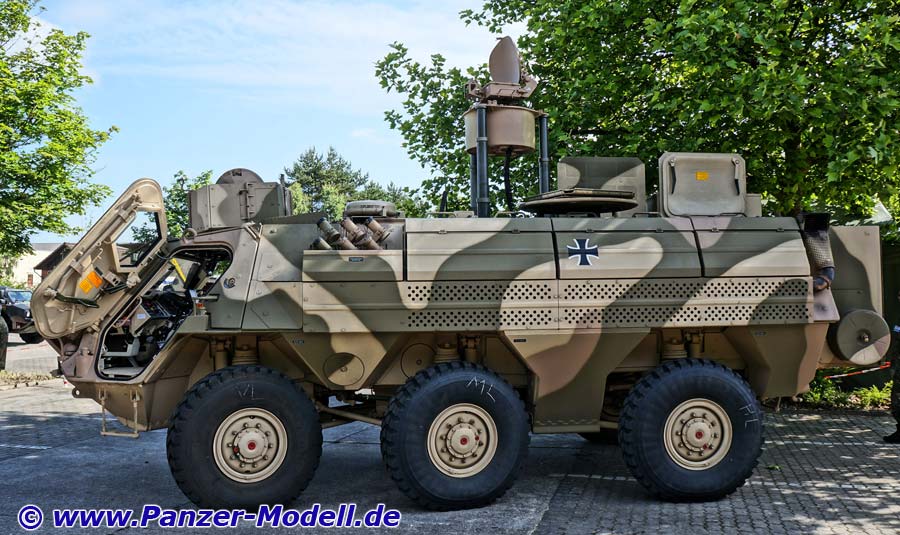

Gesamtansicht links

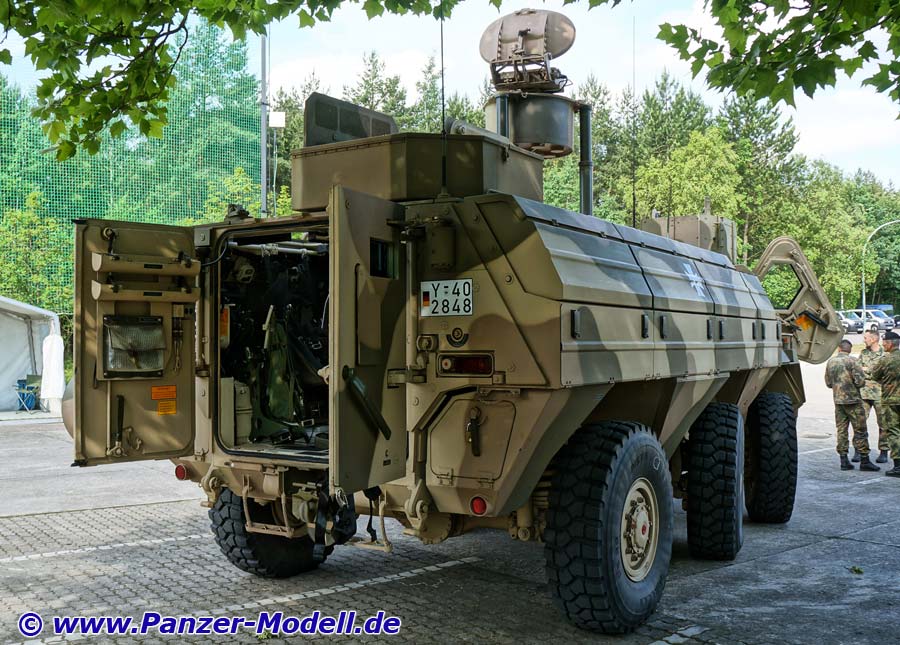

Gesamtansicht hinten links

Heckansicht

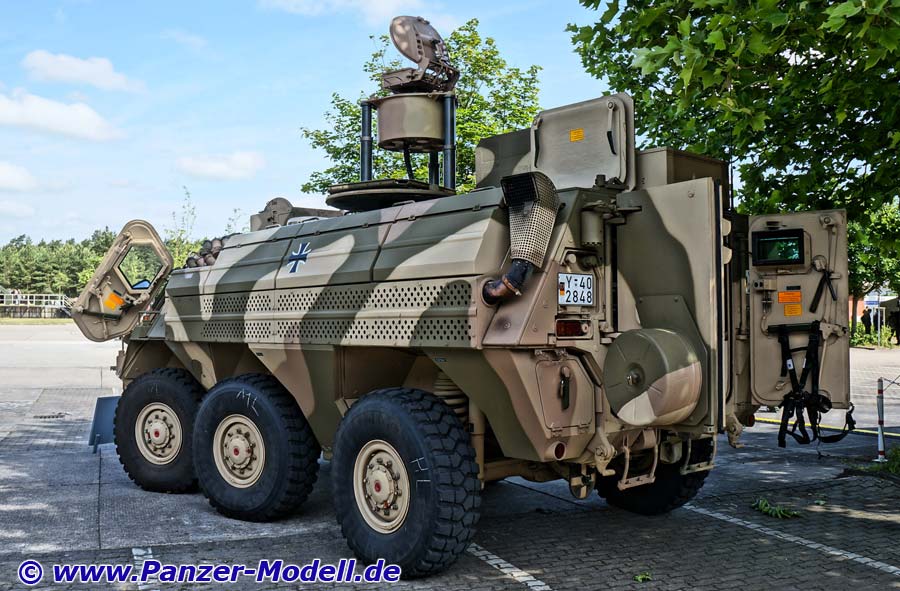

Gesamtansicht hinten rechts

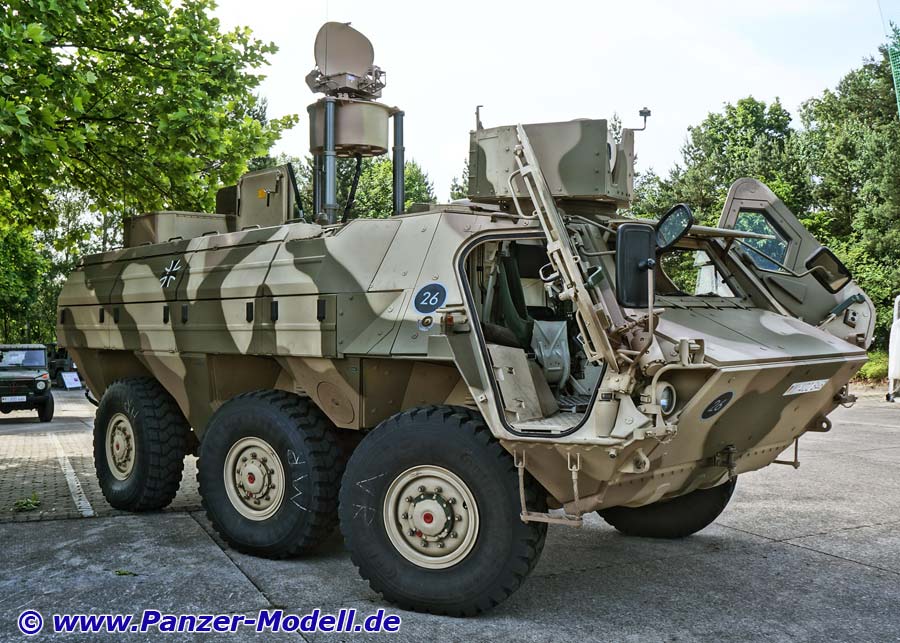

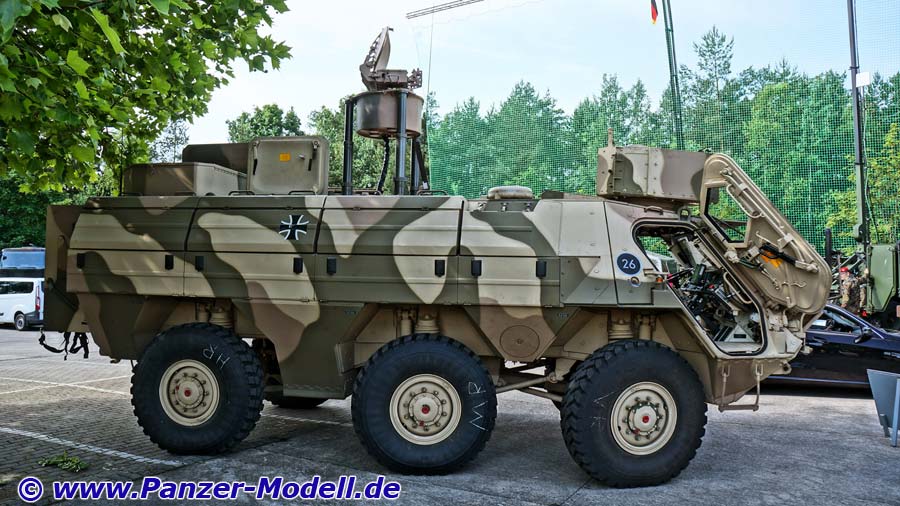

Gesamtansicht rechts

Gesamtansicht rechts

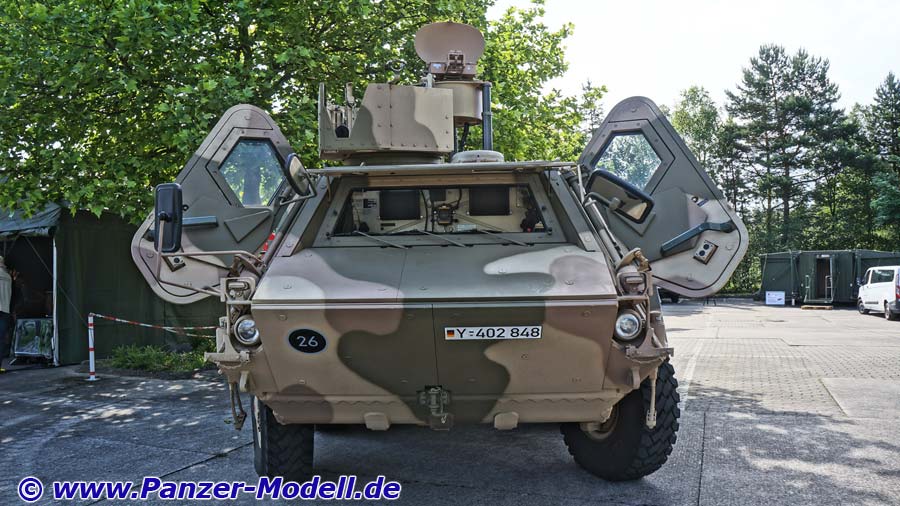

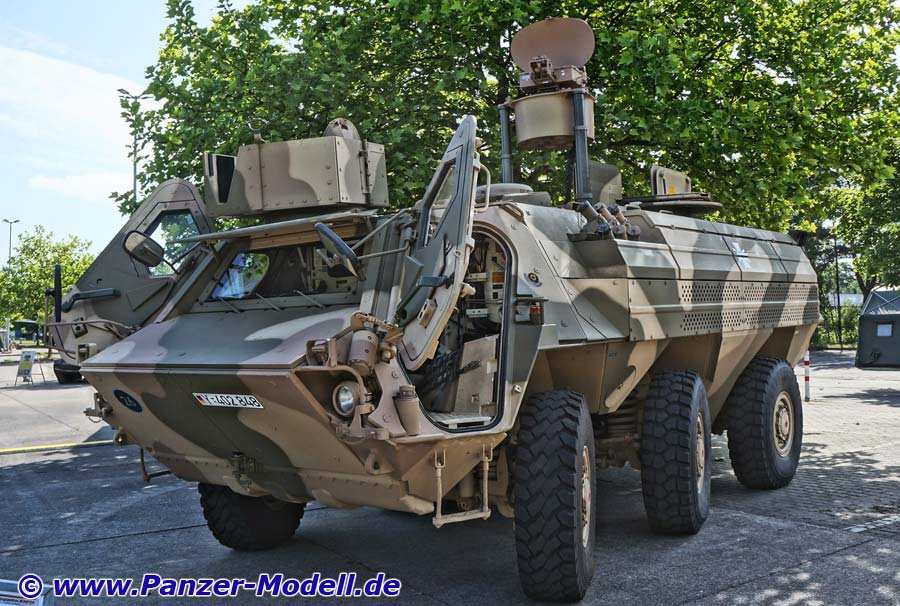

Frontansicht

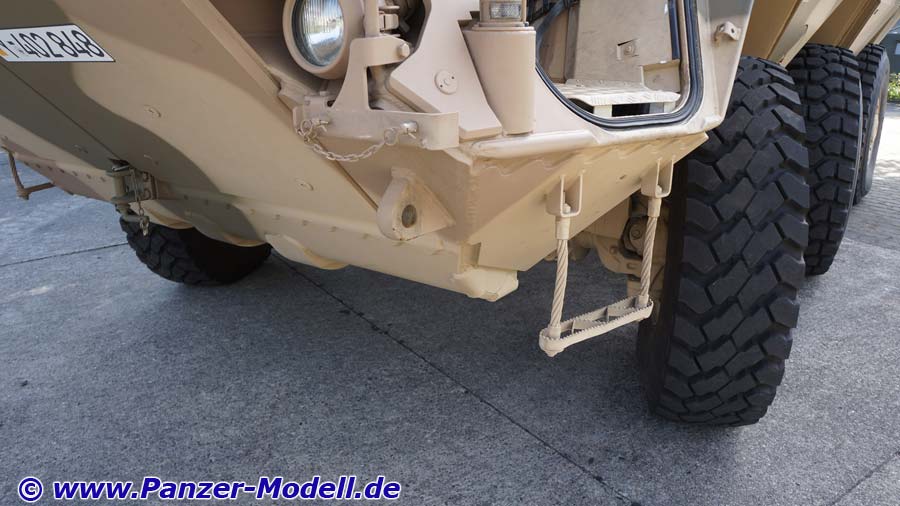

Aufstieg Fahrer

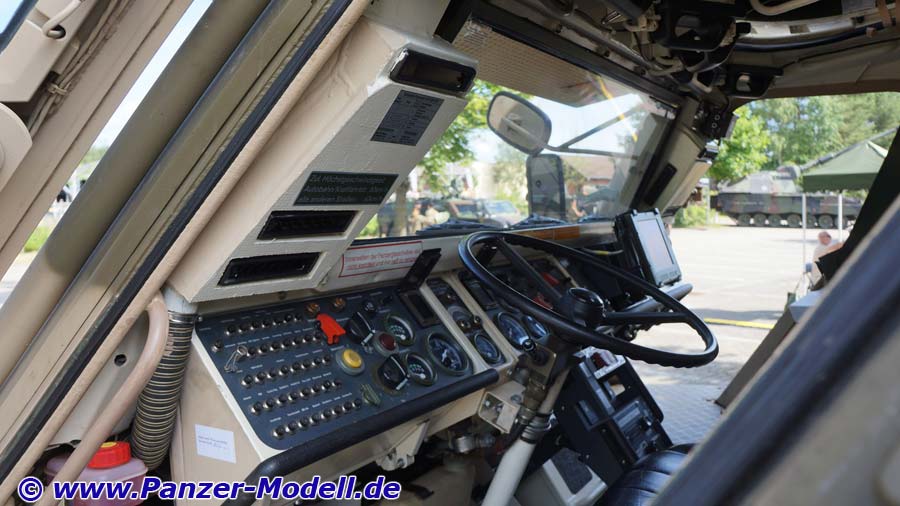

Fahrerplatz

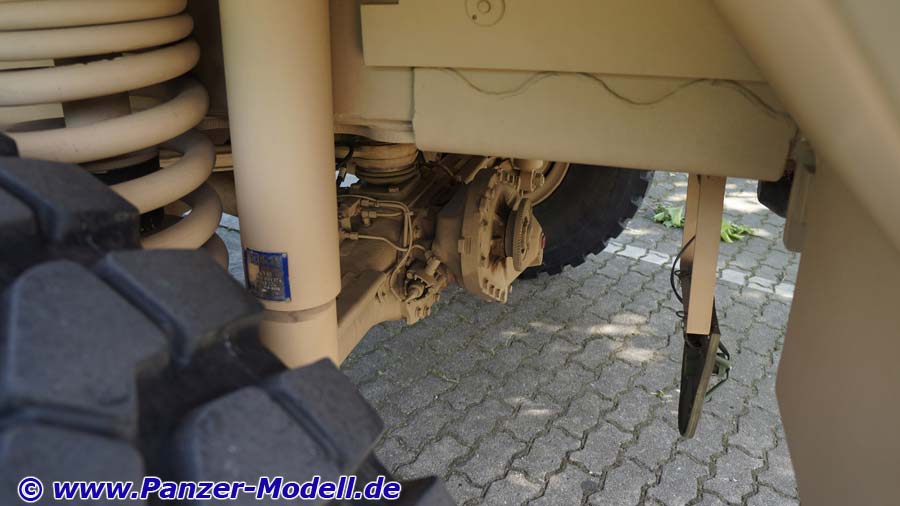

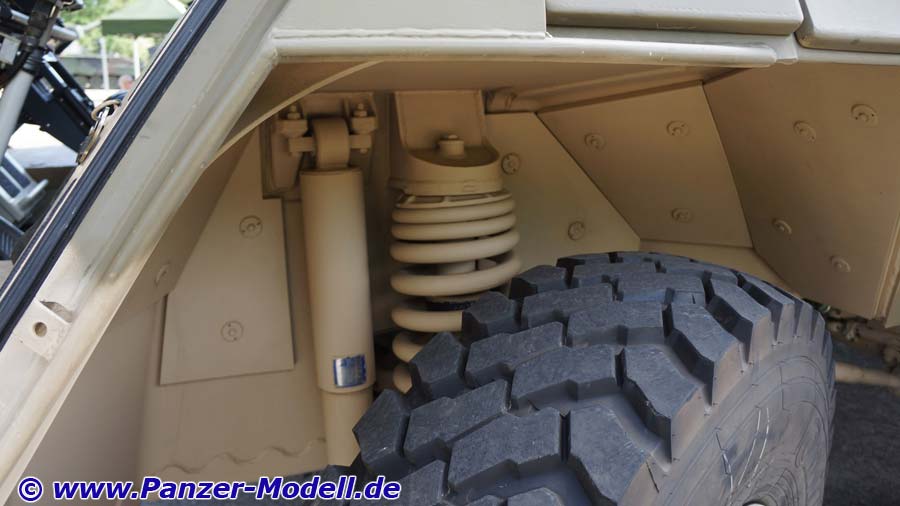

Radaufhängung 1.Achse links

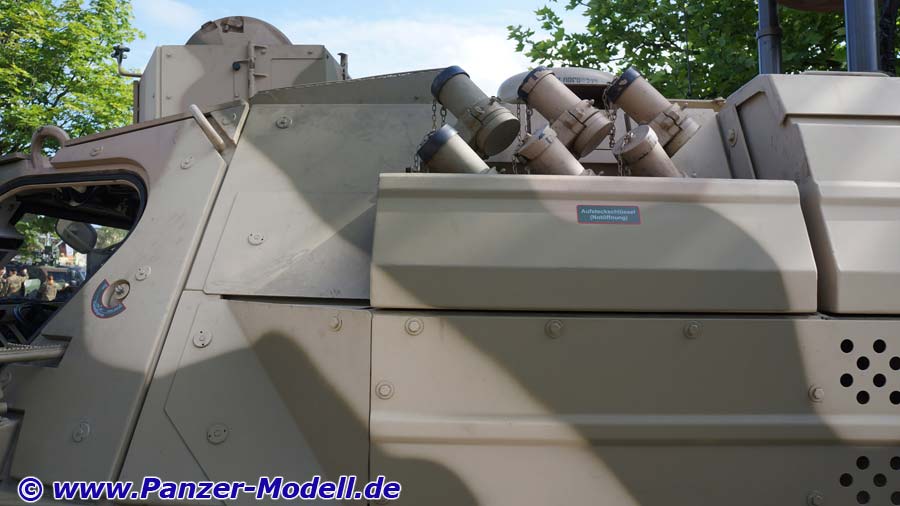

Linke Seite vorderer Bereich, Nebelwurfbecher

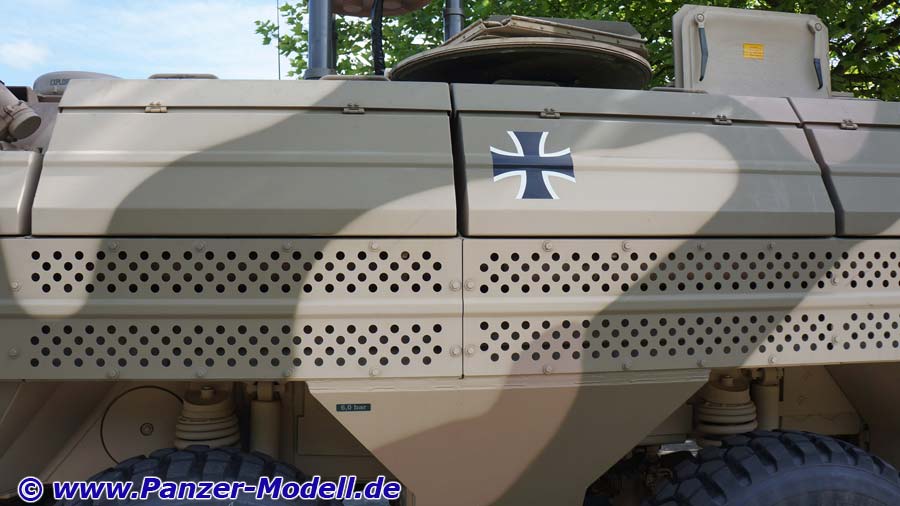

Neue Staukästen links

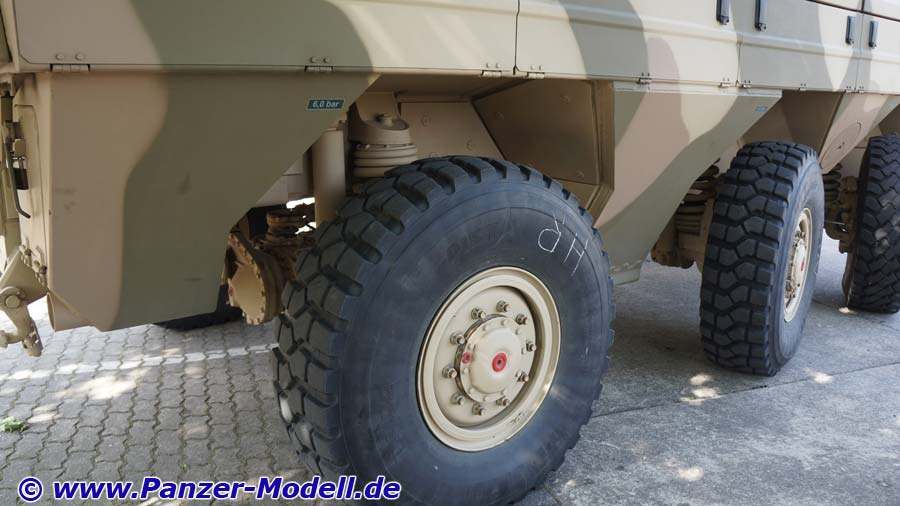

3.Achse von links

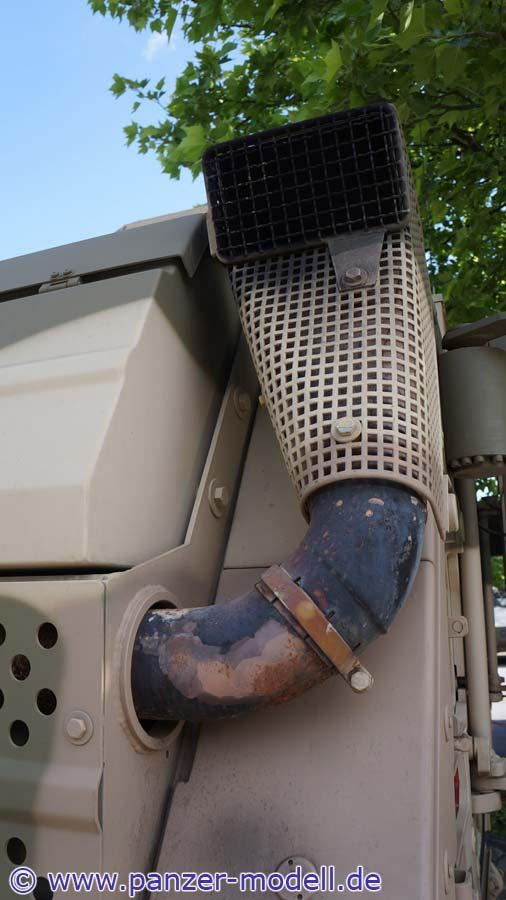

Auspuff links hinten

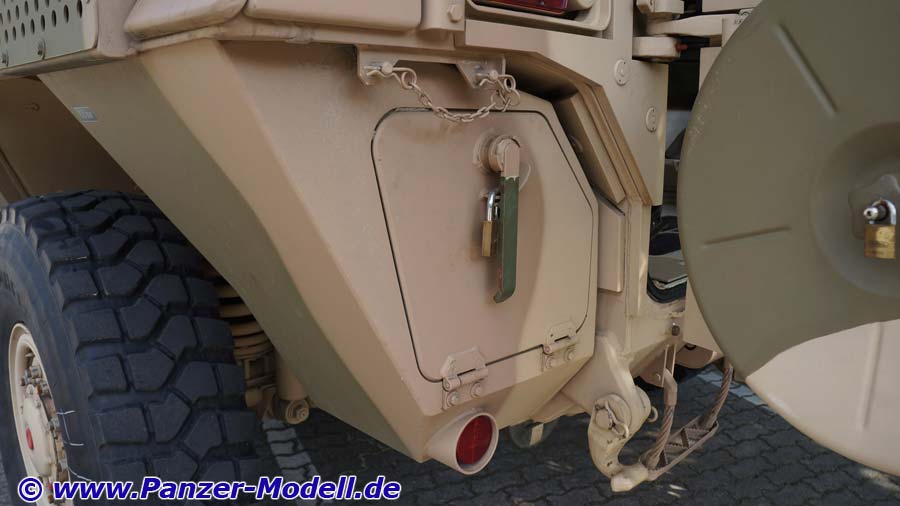

Neuer Staukasten hinten links

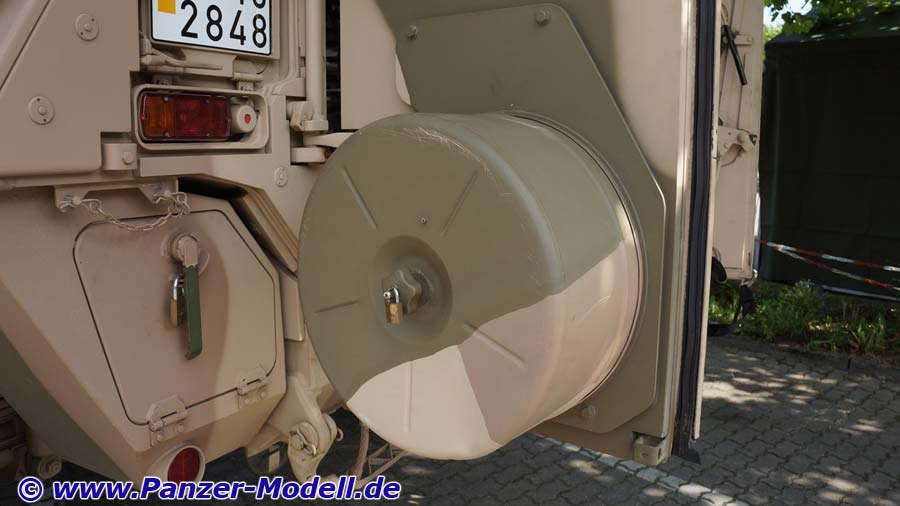

Linke Hecktür aussen

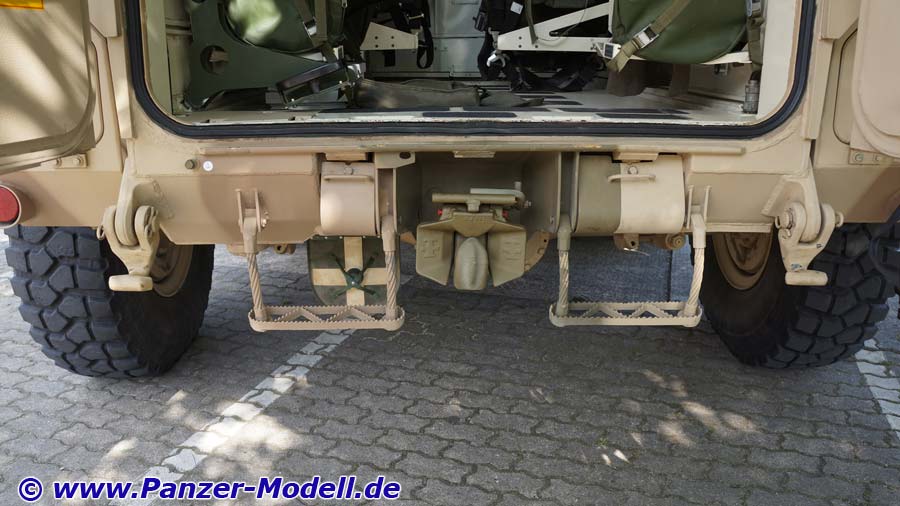

Untere Heckseite

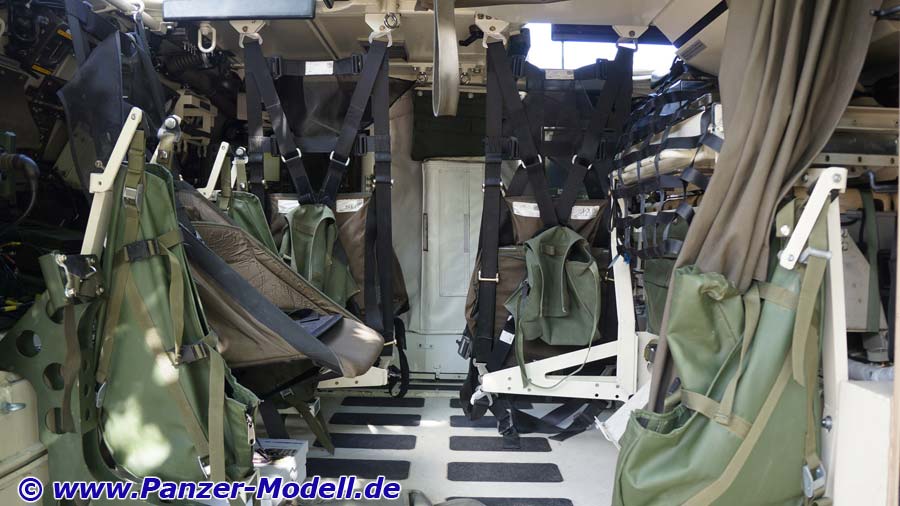

Innenraum im Heck

Rechte Seite hinterer Bereich

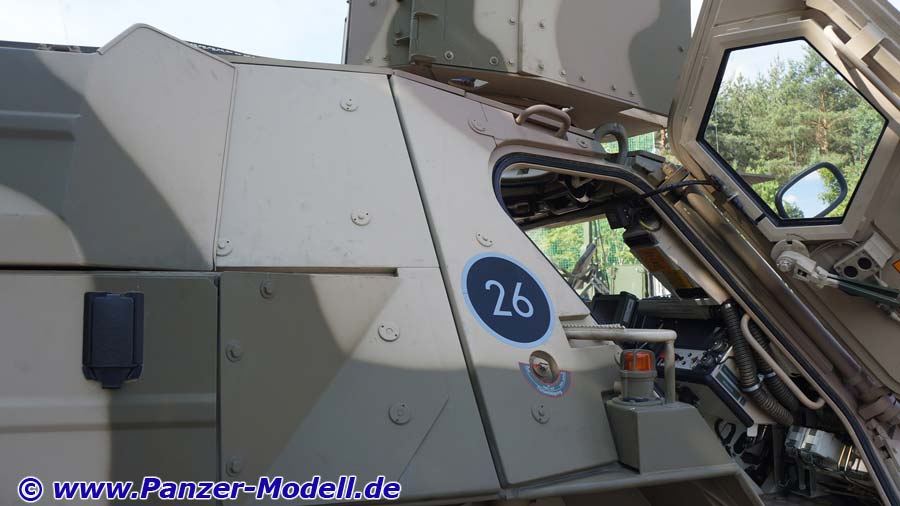

Rechte Seite vorderer Bereich

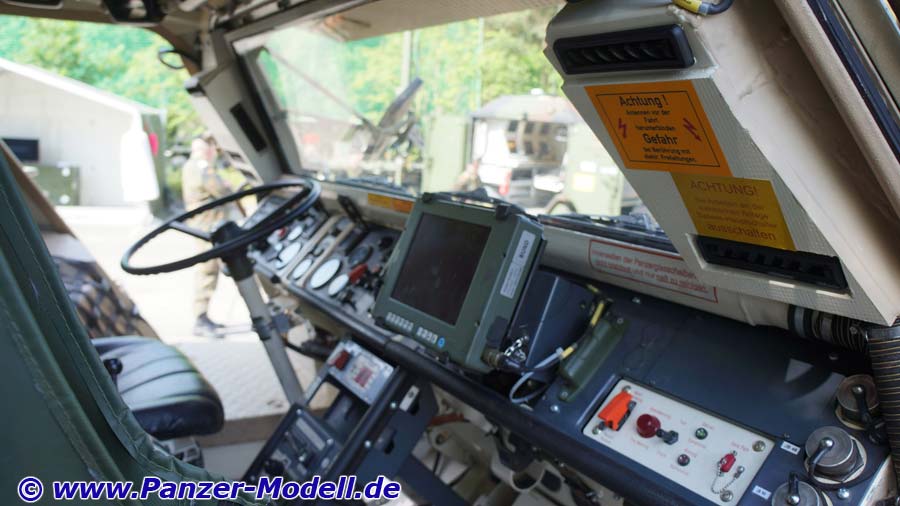

Innenraum Beifahrerseite

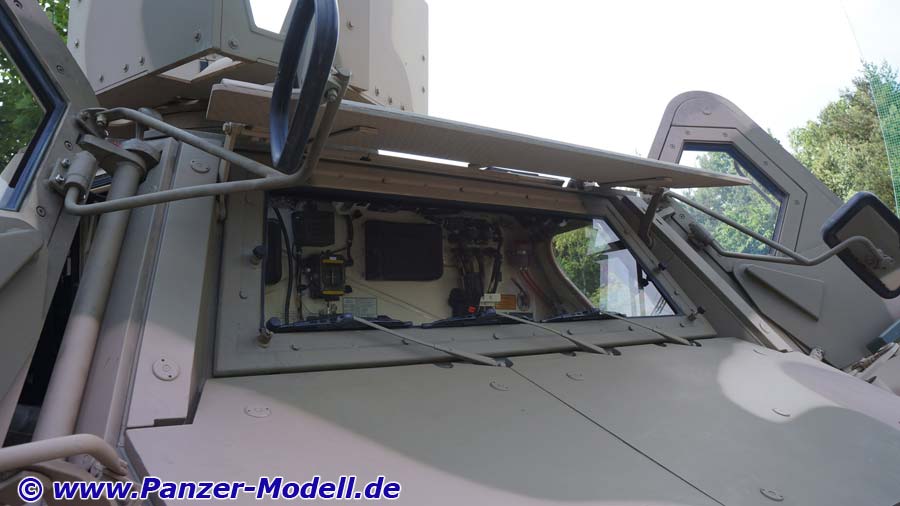

Frontscheibe

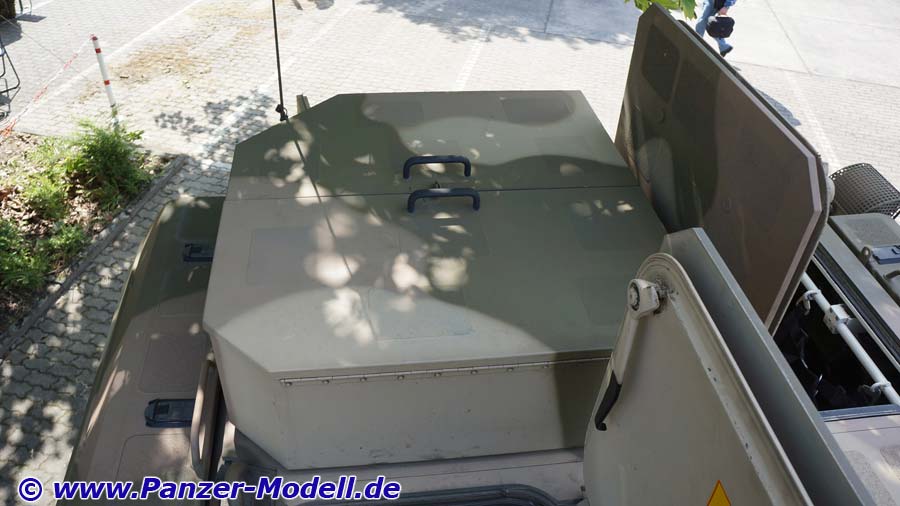

Abdeck-Deckel der Radaranlage

Oberer Bereich rechts neben Radaranlage

Staukiste oben rechts hinten

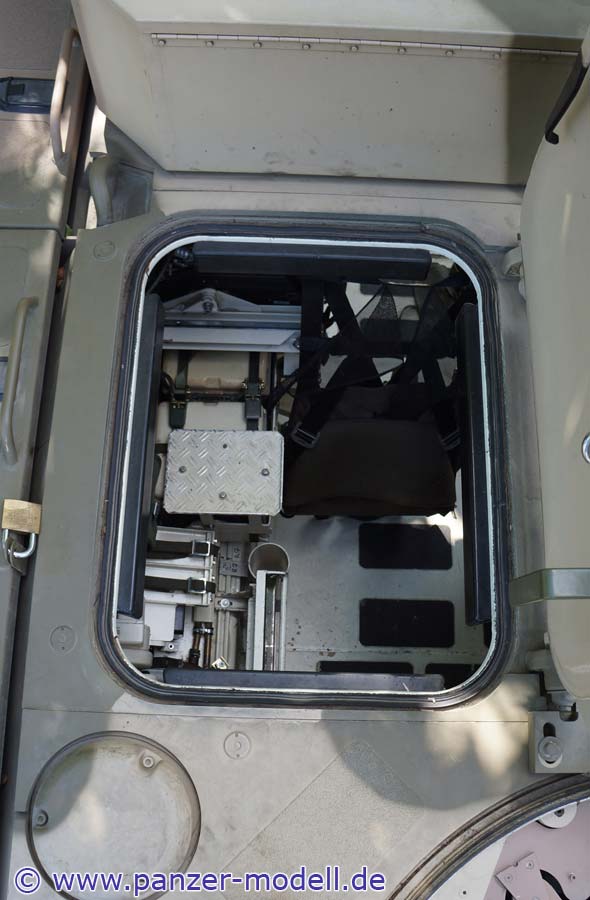

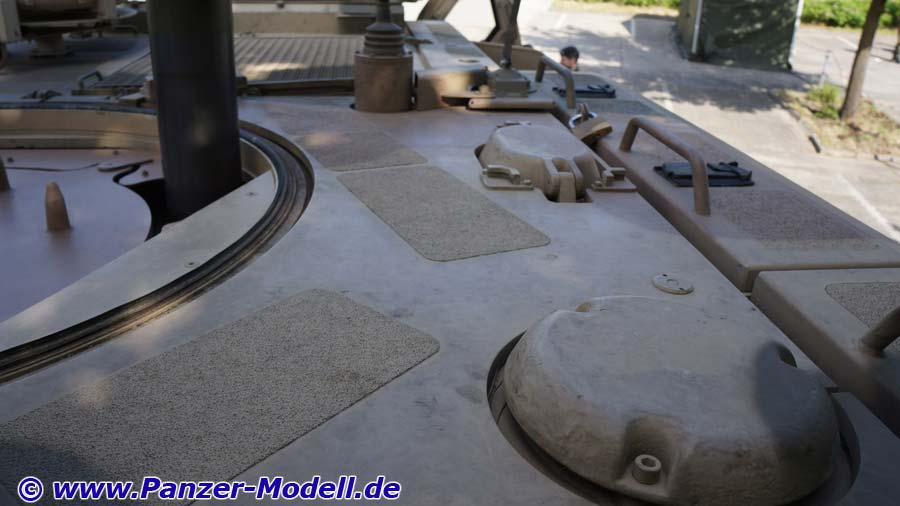

Blick von oben in Innenraum rechts mittig

Motorlüftergitter oben vorn

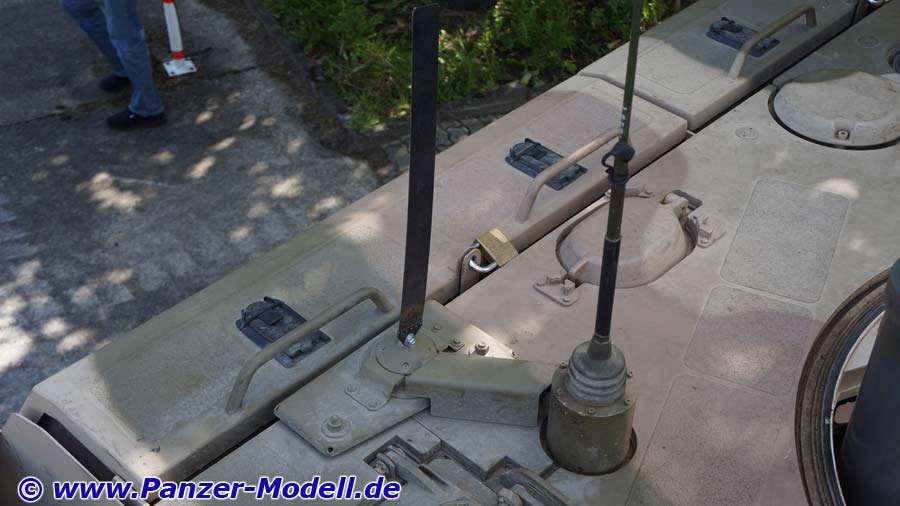

Antennenfuß und Antenne des CG12 Störsenders

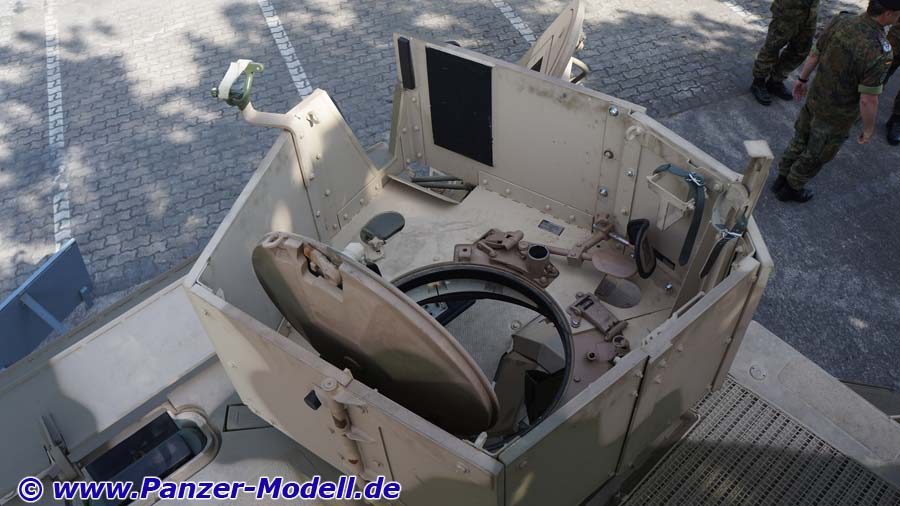

gepanzertes Krähennest

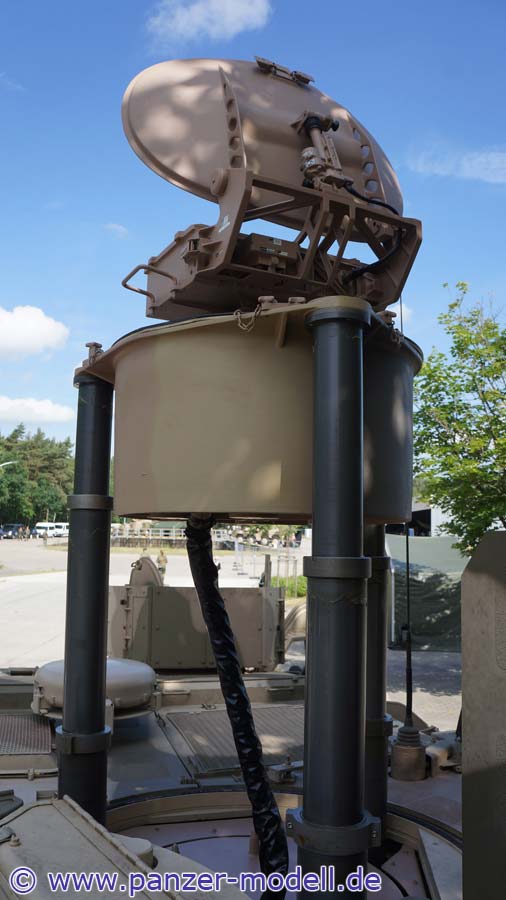

Radaranlage von hinten


Radarschüssel von hinten

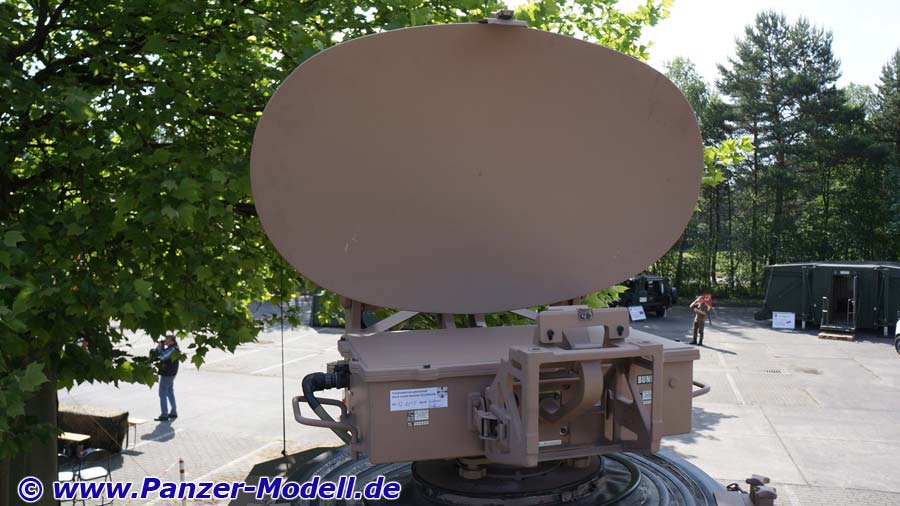

Radarschüssel von vorn

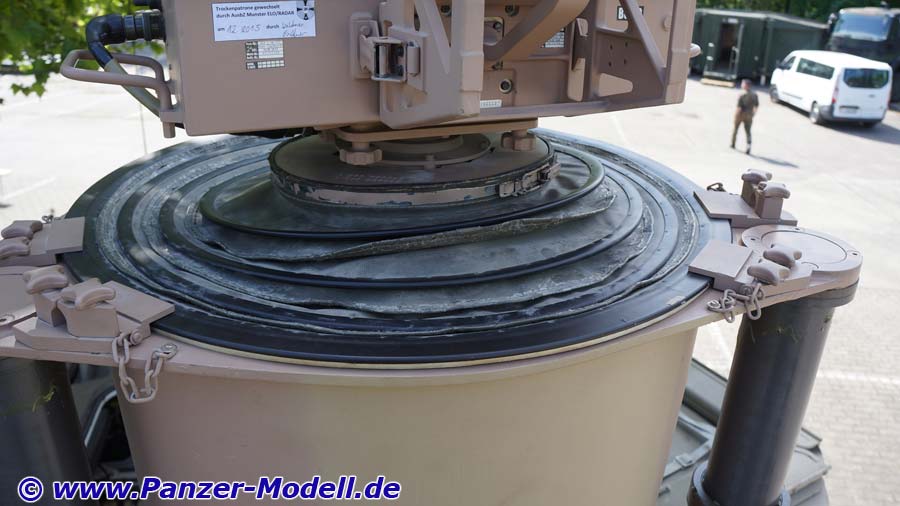

Basis der Radarschüssel

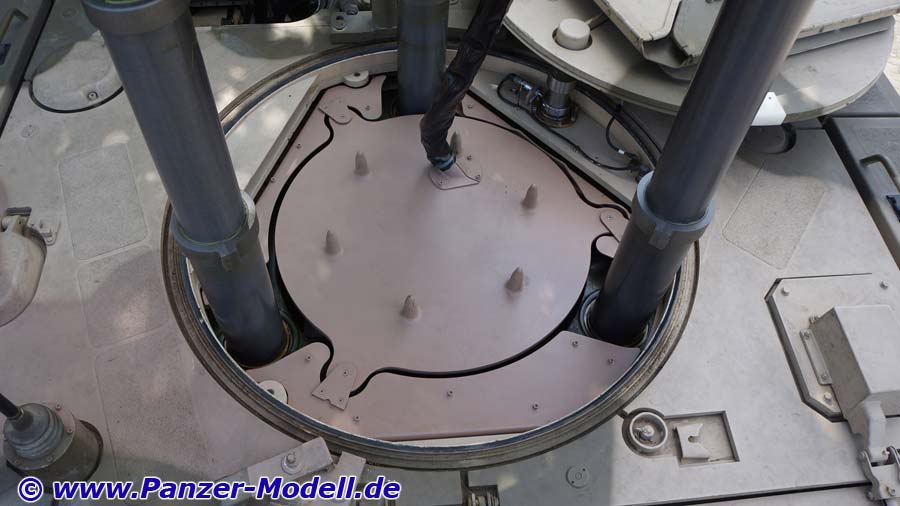

Verschlsusplatte bei ausgefahrener Anlage
