Fuchs A1 Eloka UHF-Peilung

Der Transportpanzer Fuchs ist als UHF-Peiler auf der Version A1 aufgebaut. Diese ist nicht schwimmfähig und hat auch weder Schwallbrett noch die beiden Propeller im Heckbereich. An deren Stelle ist die Wanne weiter runtergezogen und verschlossen.
Die Ausstattung umfasst das "VHF Fernmeldeaufklaerungssystem", das von EADS hergestellt wurde. Hauptbaugruppe ist der halb-automatisch arbeitender Peiler im HF/VHF-Bereich vom Typ TELEGON 10 mit einem Adcock-Peiler, der im Bereich von 1,6 - 512 MHz arbeitet. Dieser ist einsetzbar zum Empfang und Peilung von Sprach- aber auch Datenverbindungen zur taktischen Analyse und Zuweisung für Störsender.
Zum Betrieb des UHF-Peilers verfügt der Fuchs über ein 15kW SEA, sowie einen 6m hohen, mit zwei Knickgelenken versehenen, Mast, der abgeklappt auf dem Fahrzeug seinen Platz während der Fahrt findet.
Die Crew besteht aus dem Kommandanten, dem Fahrer und zwei Bedienern.
Der Fuchs hat eine Länge von 6,83m, eine Breite von 2,98m und eine Höhe von 2,43m.
Der Motor leistet 320PS und kann das 16,5t schwere Fahrzeug auf 96km/h beschleunigen.

Seitenangaben beziehen sich auf "In Fahrtrichtung gesehen"

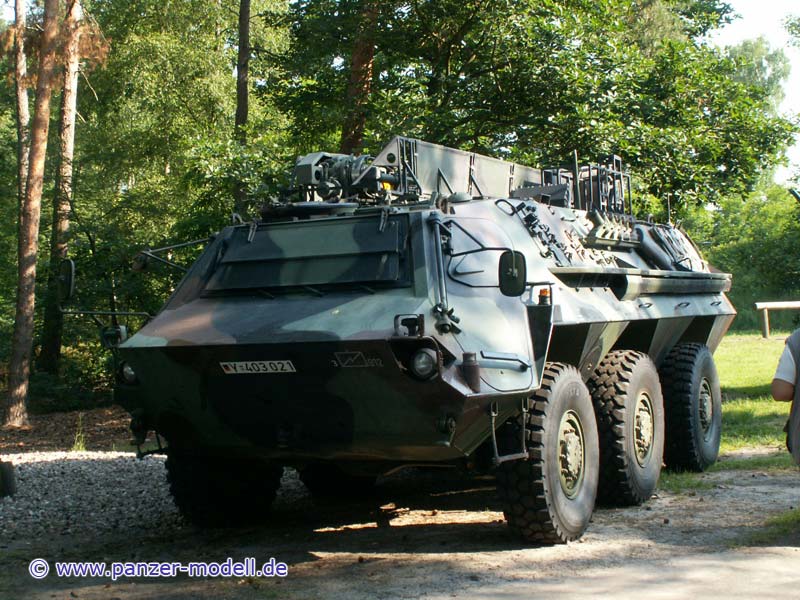

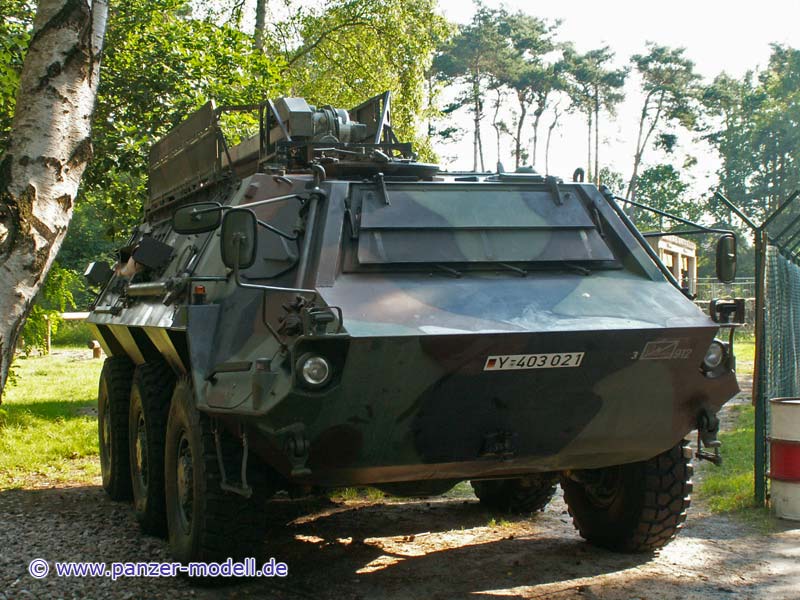

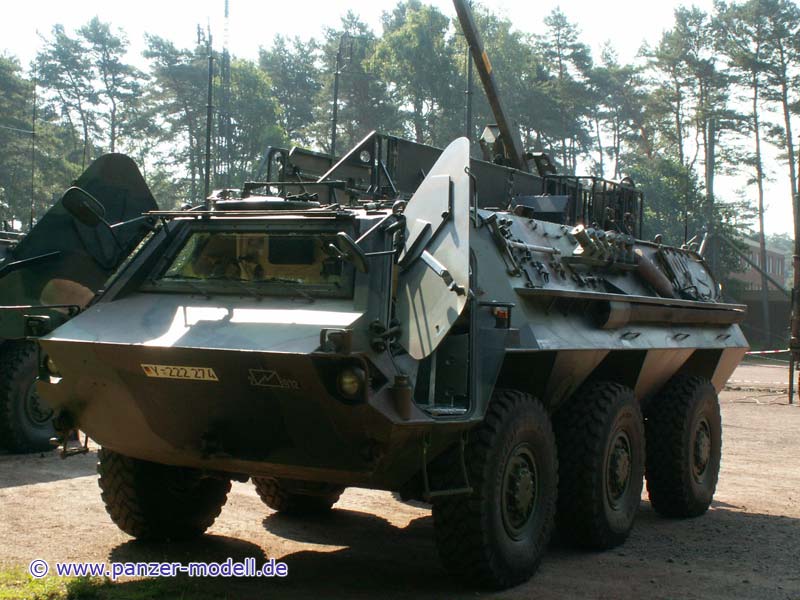

Gesamtansicht vorn links

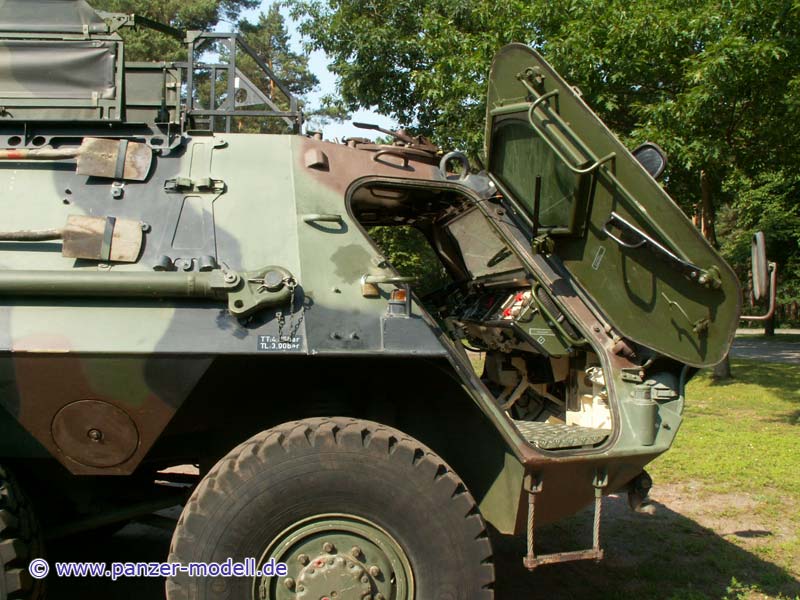

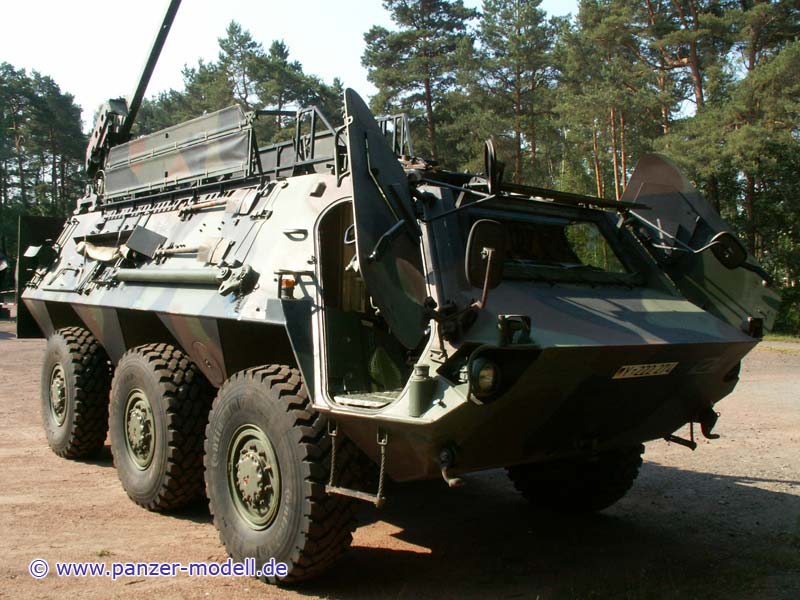

vorn links mit geöffneter Fahrertür

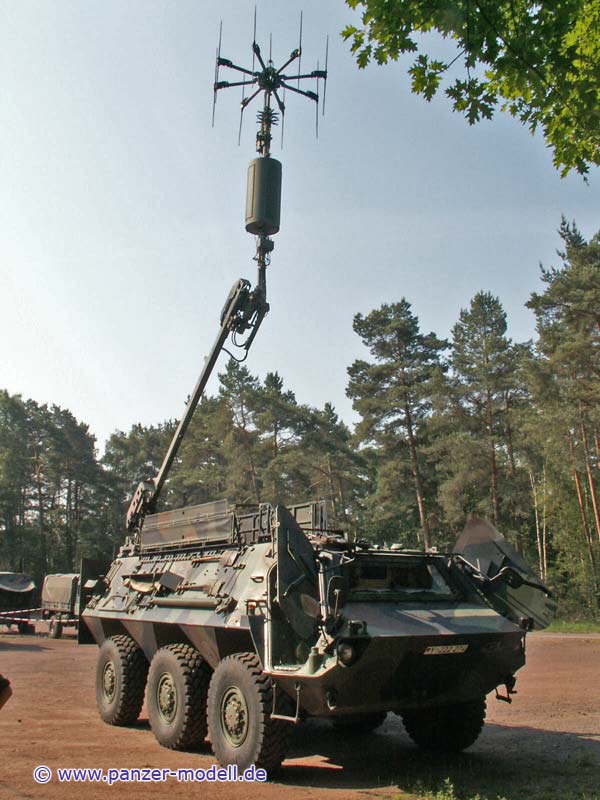

Gesamtansicht vorn links mit angehobenem Mast

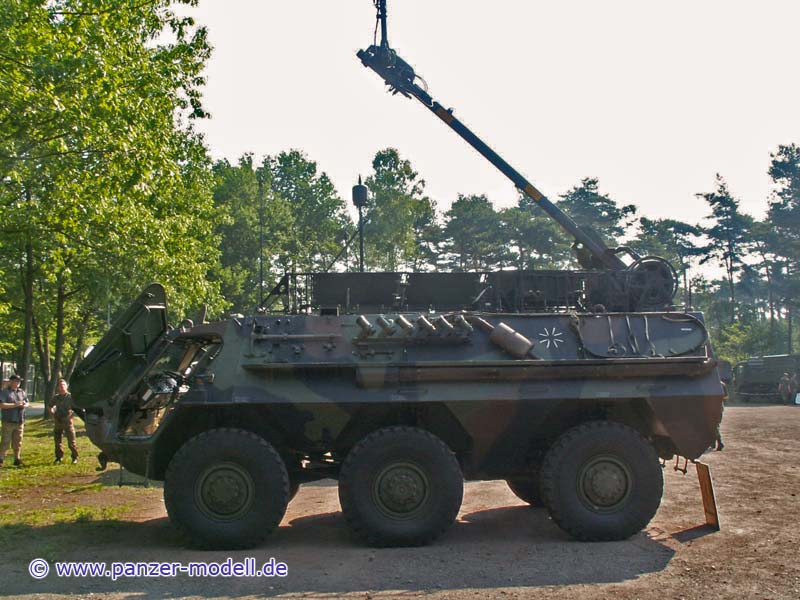

linke seite bei aufgestelltem Mast

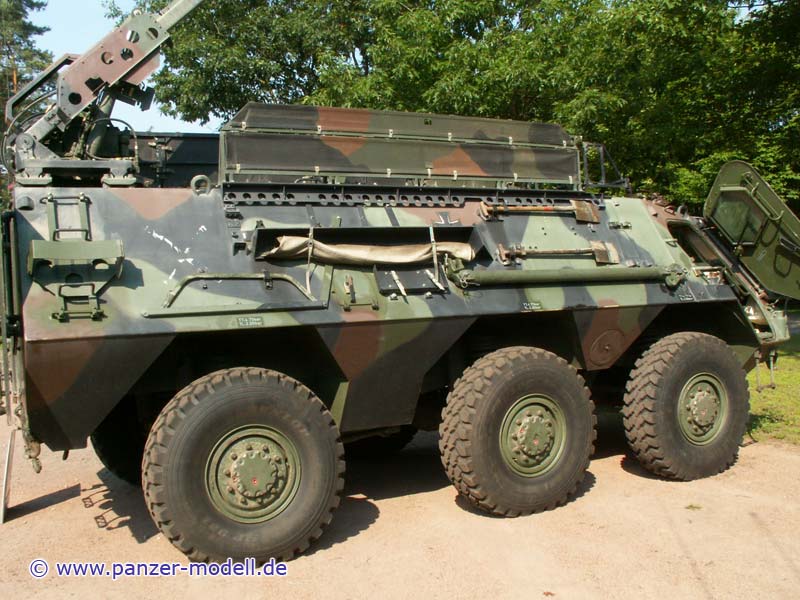

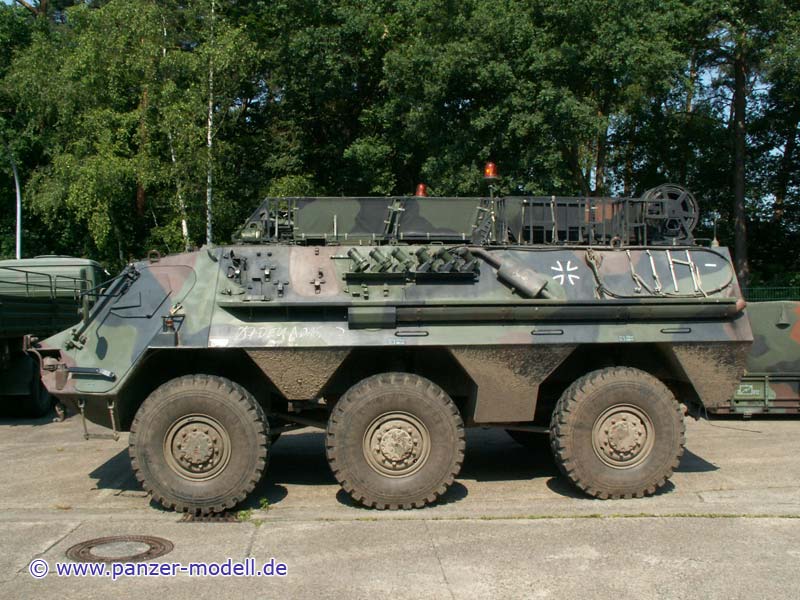

Gesamtansicht links

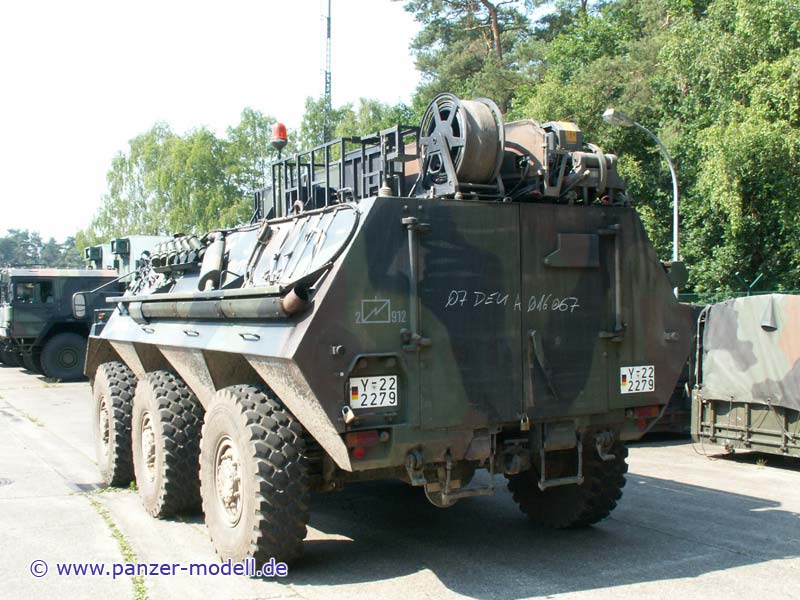

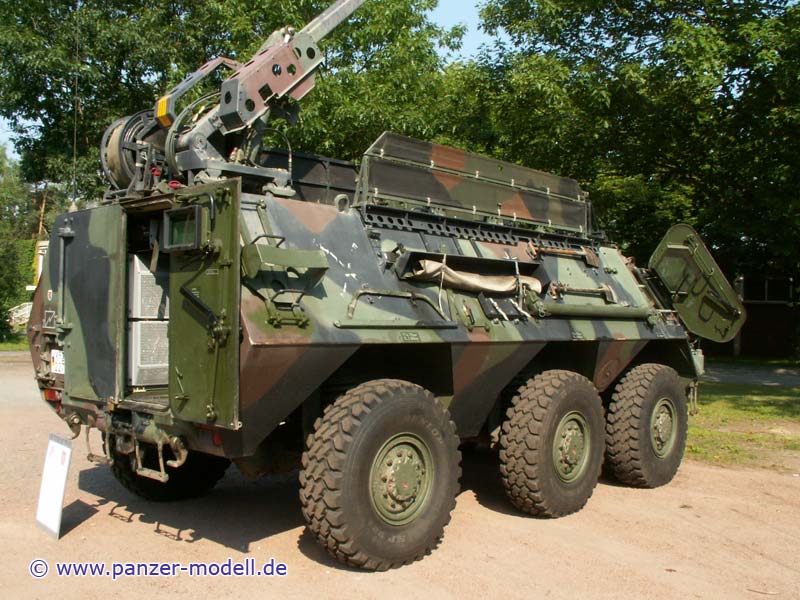

Gesamtansicht hinten links

Gesamtansicht hinten links

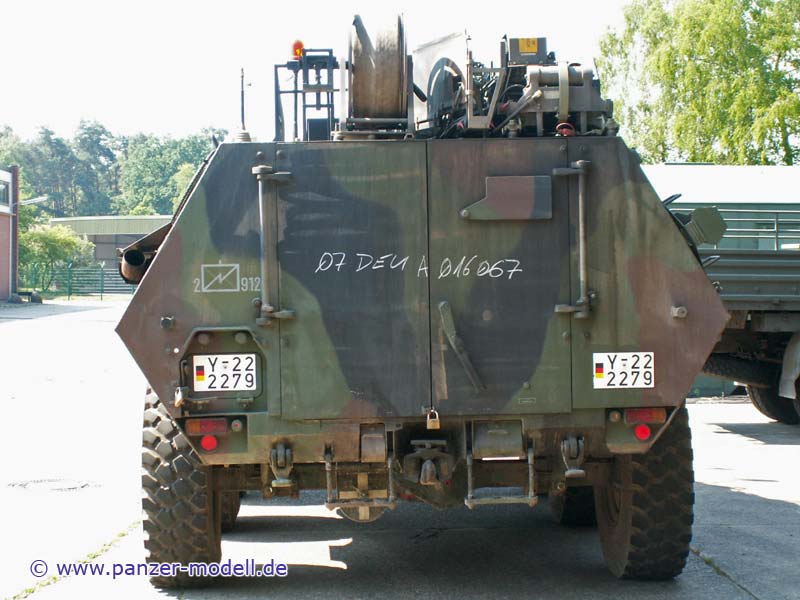

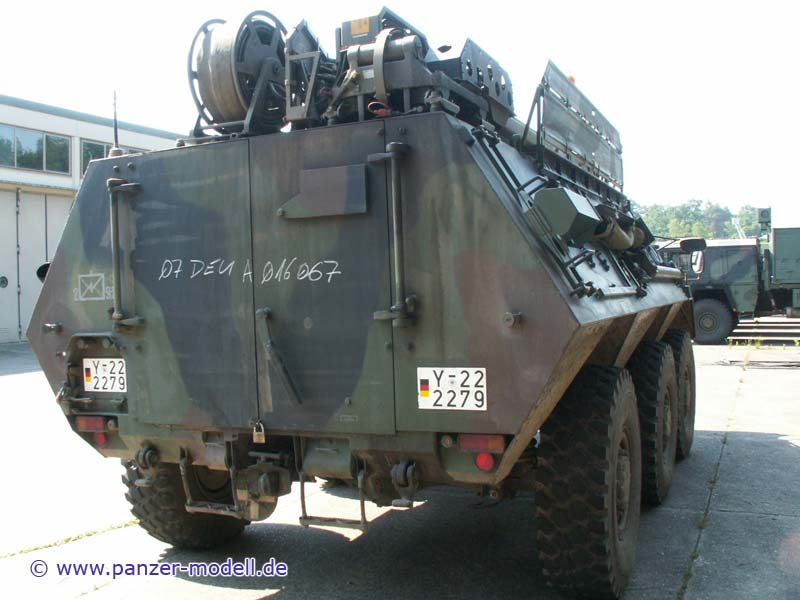

Heckansicht

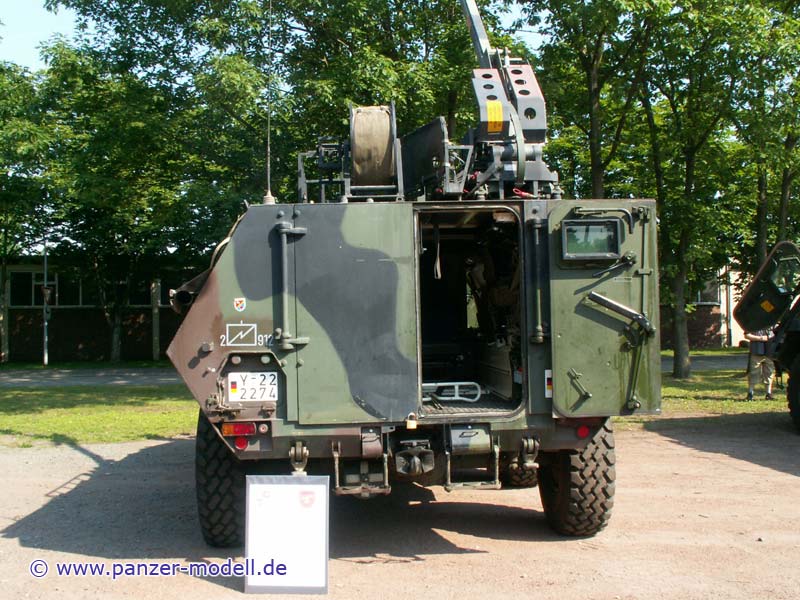

Heckansicht mit geöffneter Tür

Hinten rechts

hinten rechts

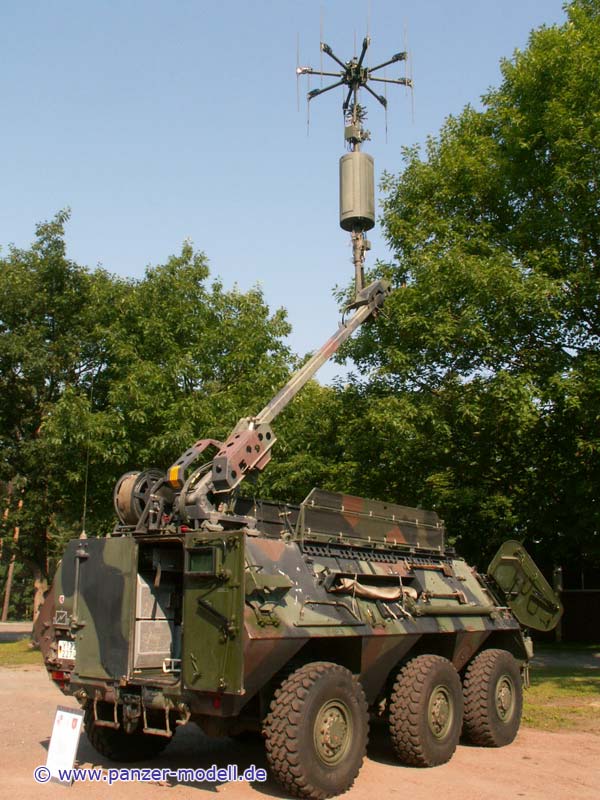

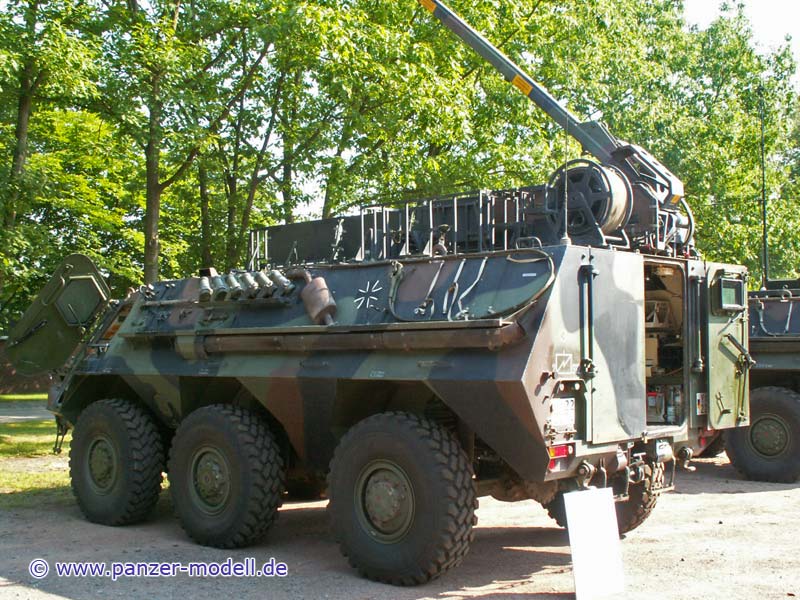

Gesamtansicht hinten rechts mit aufgestelltem Mast

rechte seite

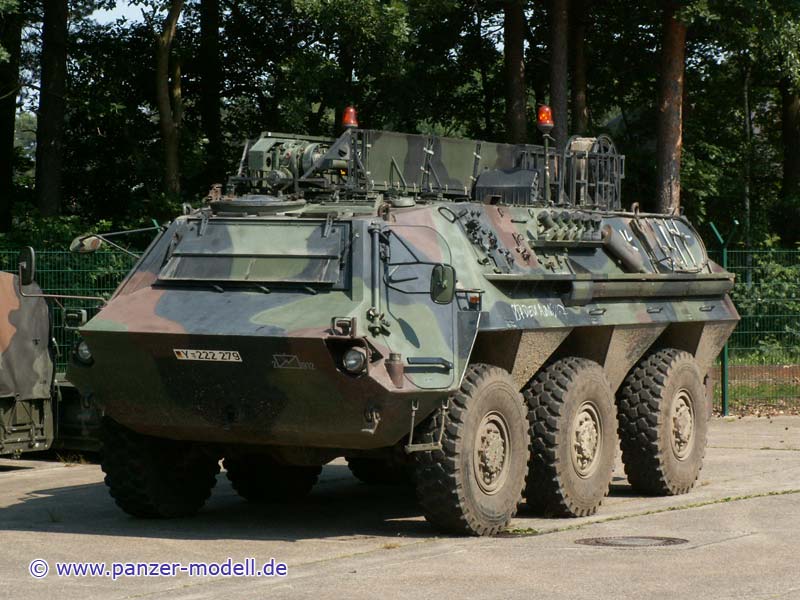

Gesamtansicht vorn rechts

Gesamtansicht vorn rechts mit abgeklapptem Mast

Gesamtansicht vorn rechts mit aufgestelltem Mast

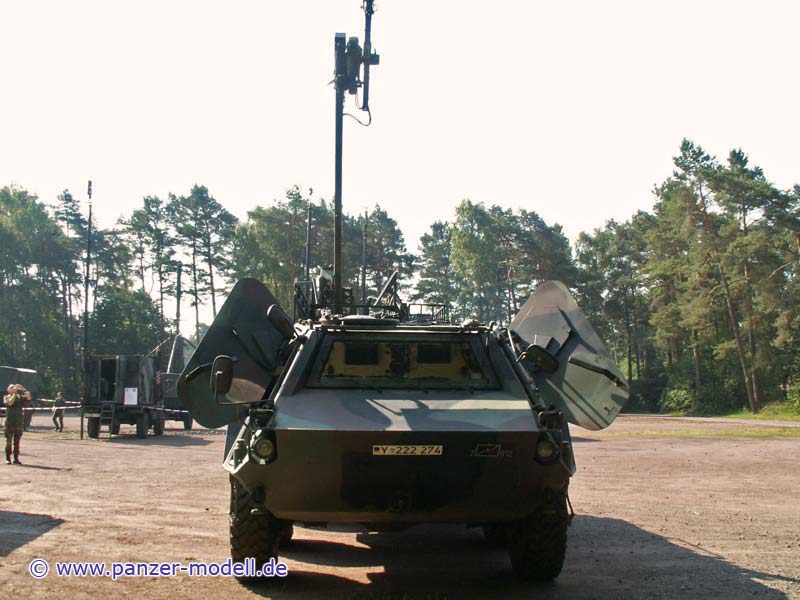

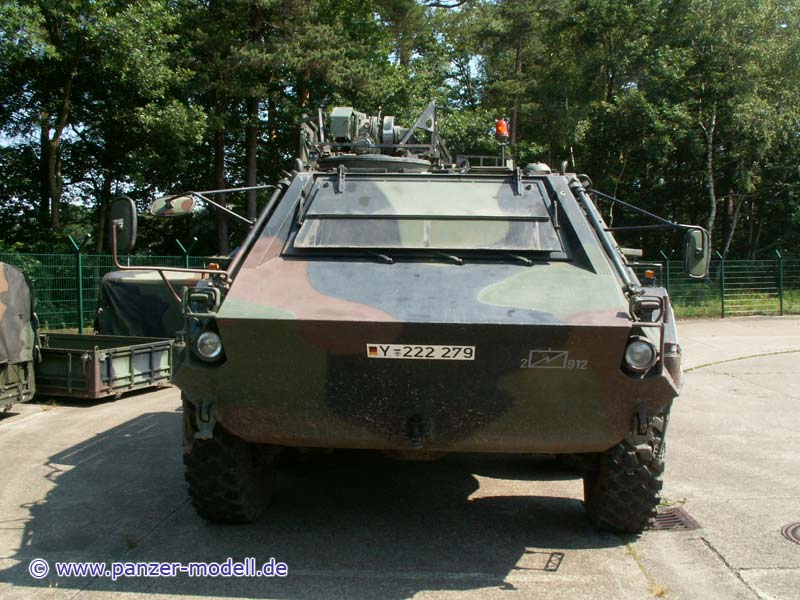

Frontansicht

Frontansicht

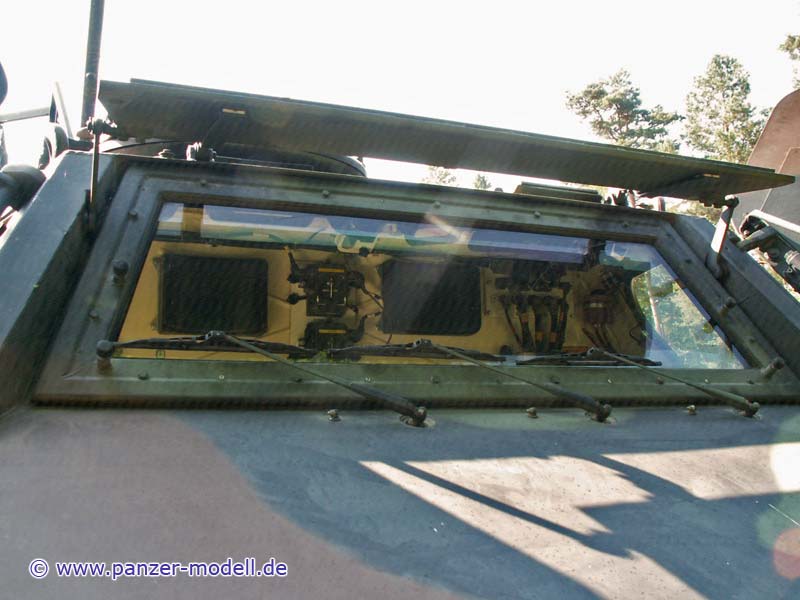

Frontscheibe

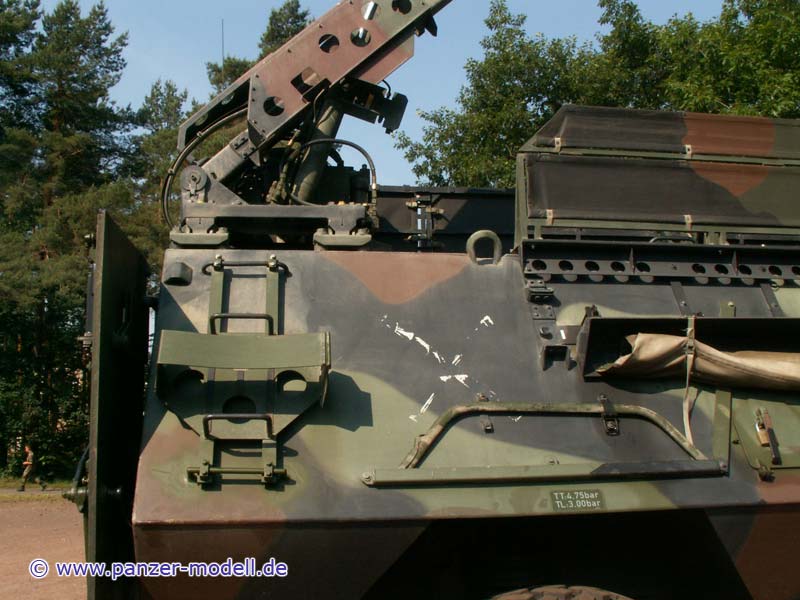

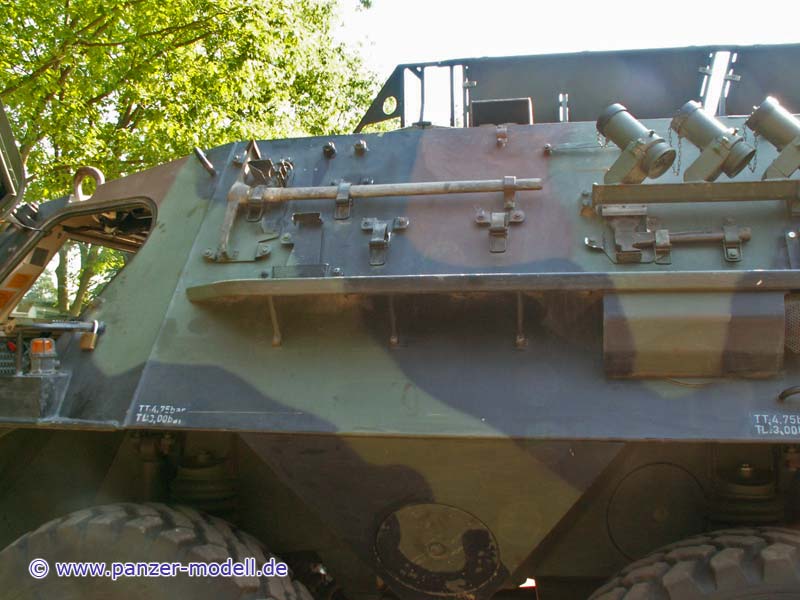

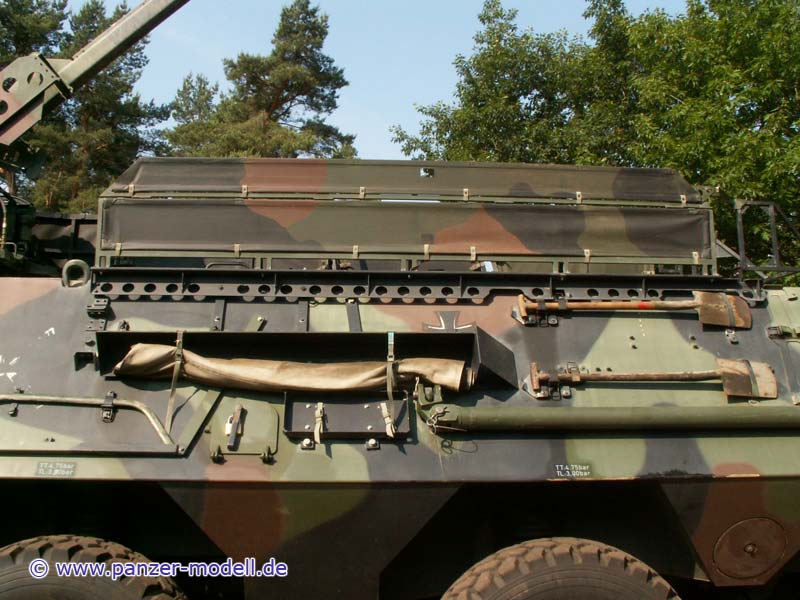

Linke, vordere Seite

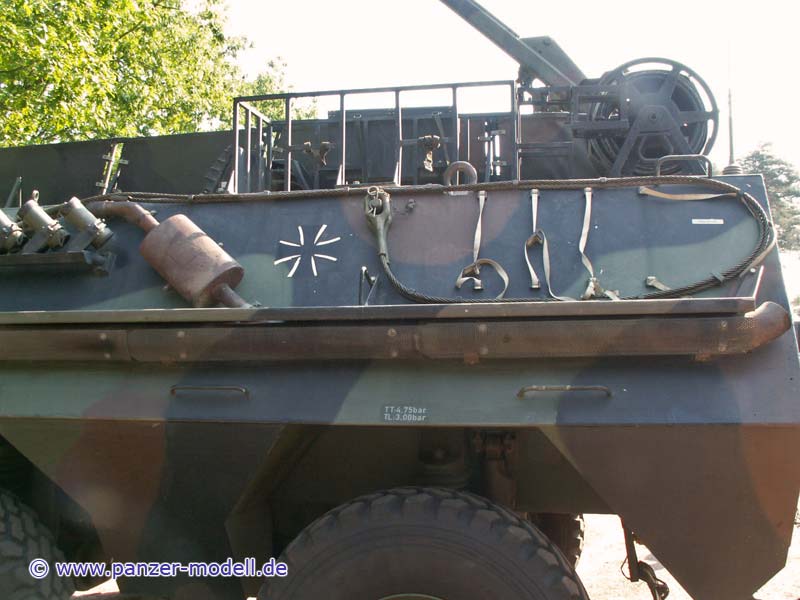

Linke, hintere Seite mit Auspufftopf vom SEA

obere, hintere, rechte Seite

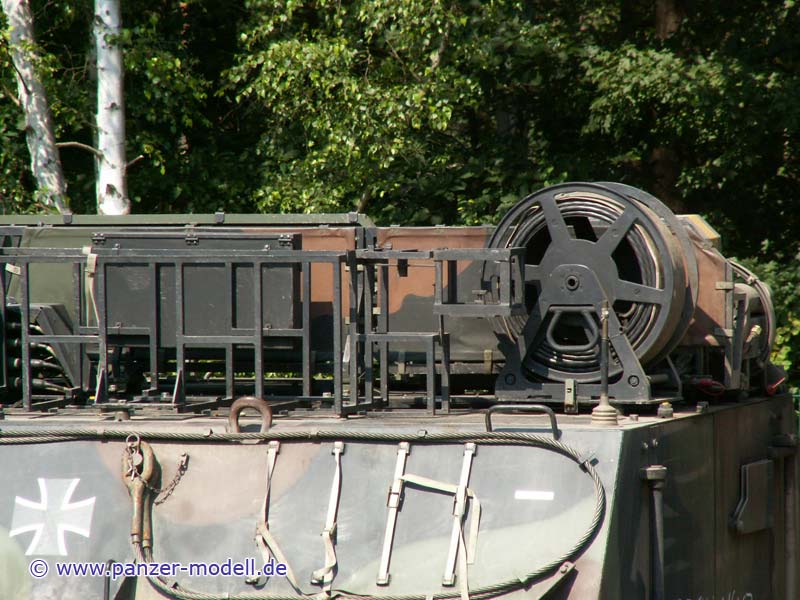

Oberseite, Heckbereich

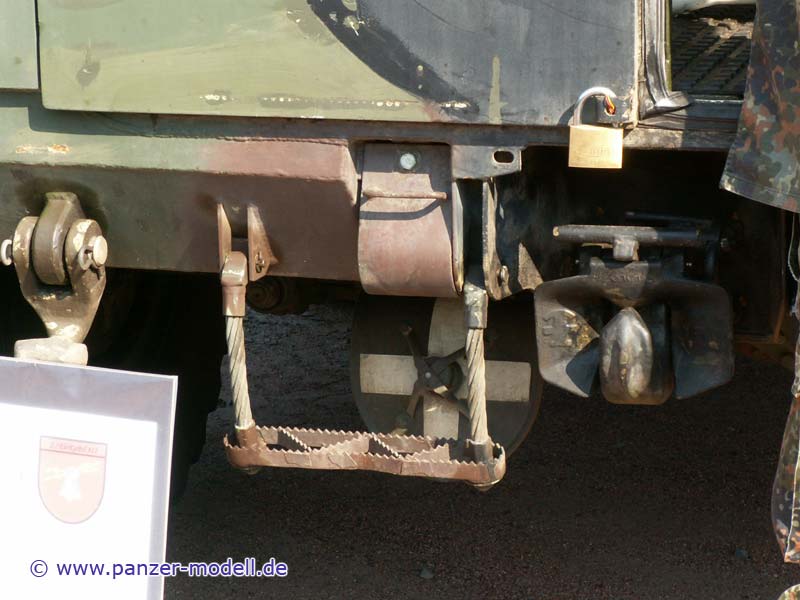

Zugmaul, Tritt und Tarnleitkreuz, untere Heckseite

rechte Seite hinten

rechte Seite mittig

vordere rechte Seite

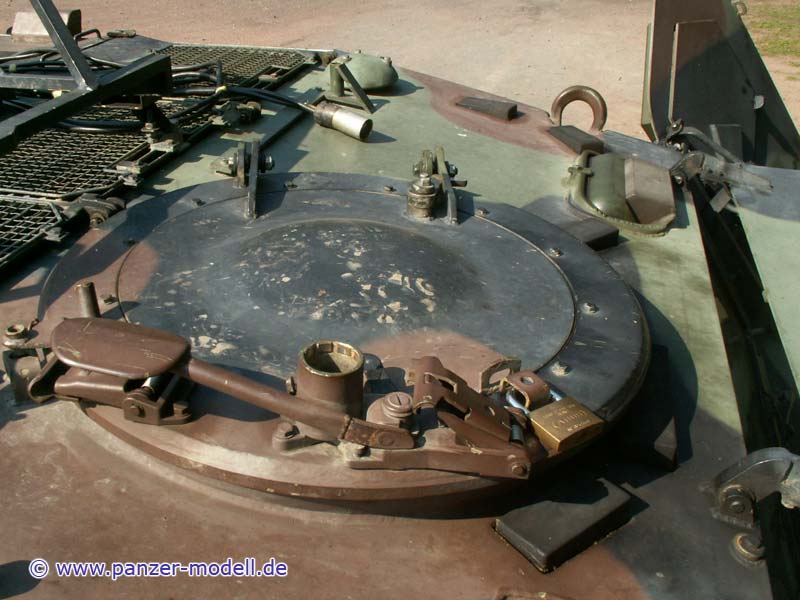

Fahrerluke im Dach

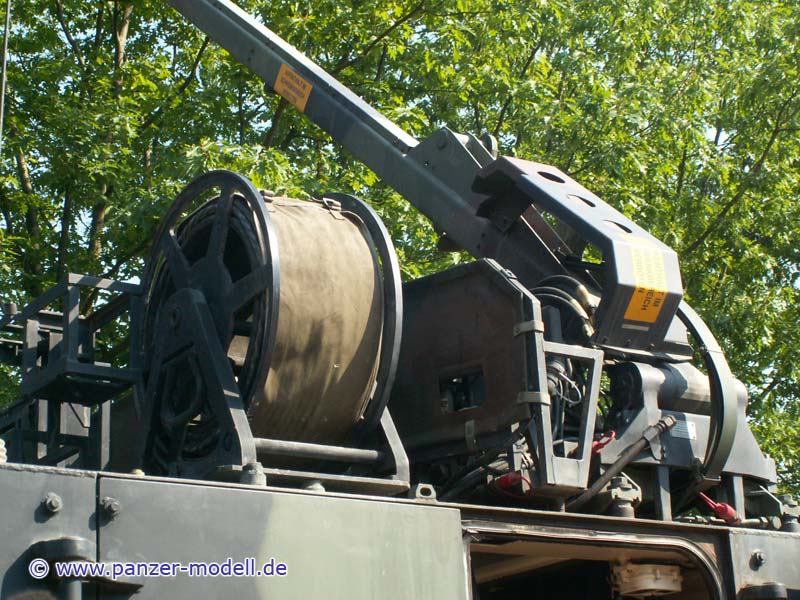

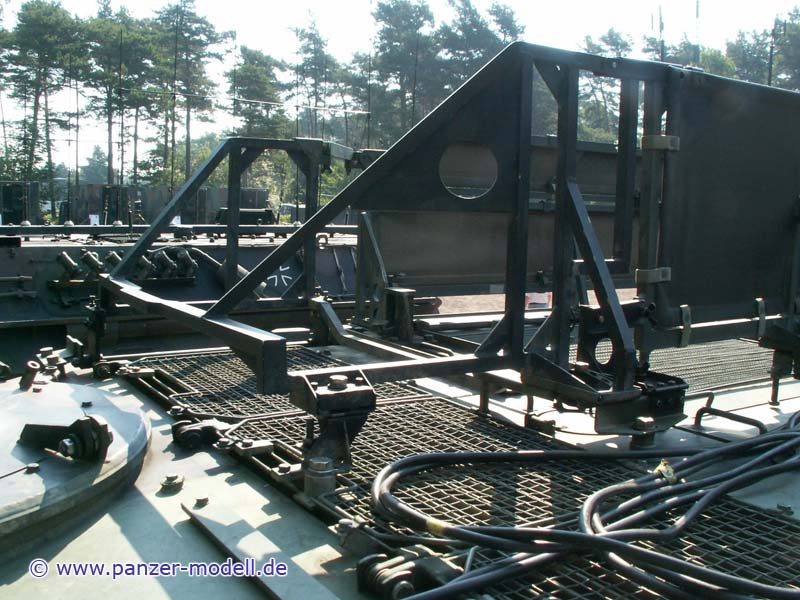

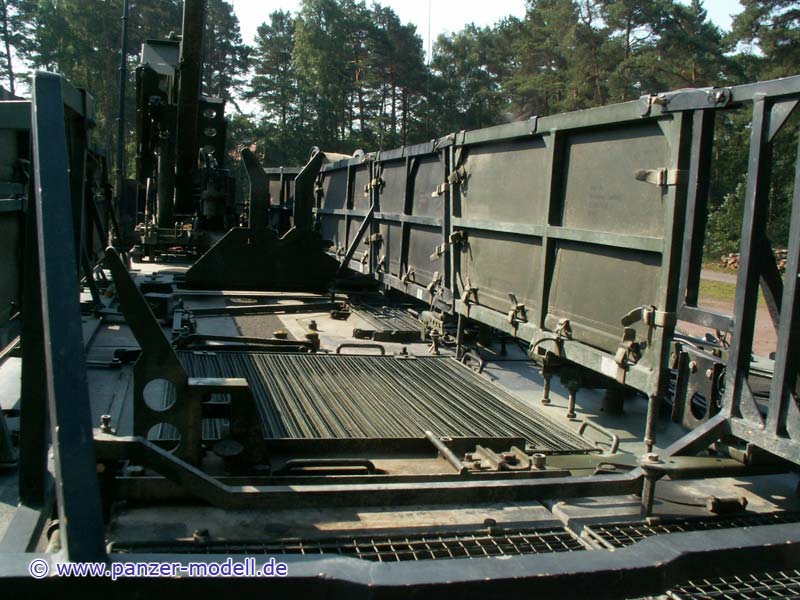

Mastaufnahme auf dem Dach rechts

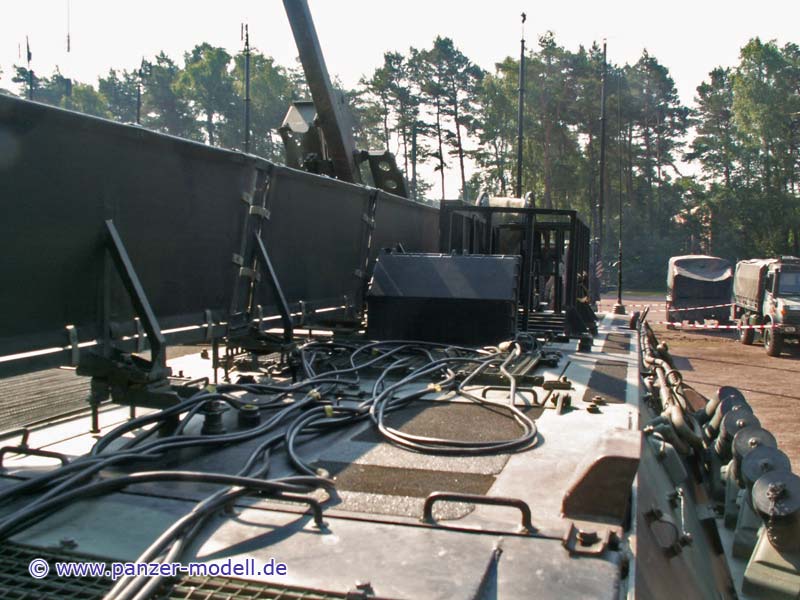

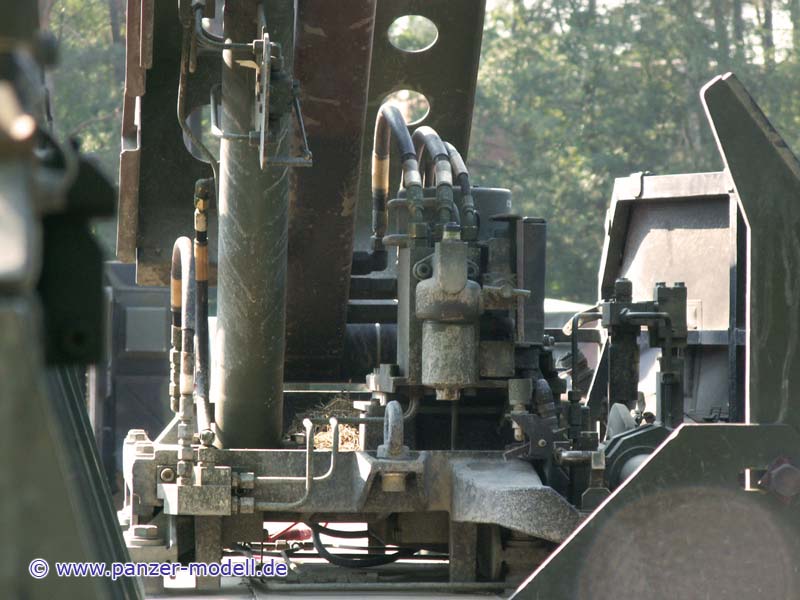

Hydraulik und Anschlüsse, Mastverankerung auf Dach hinten rechts, von vorn gesehen

lvorderes Ende Mastaufnahme von links gesehen

Linke Dachoberseite

Oberstes Stück des Mastes

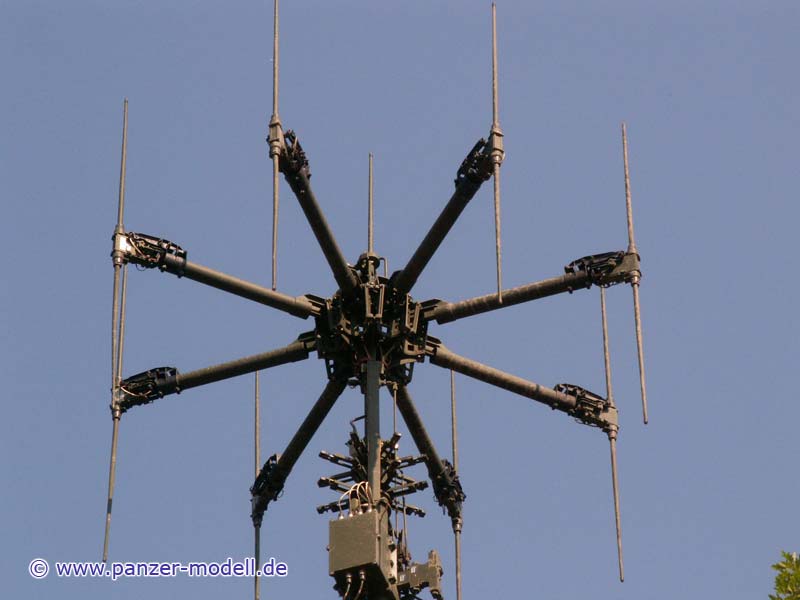

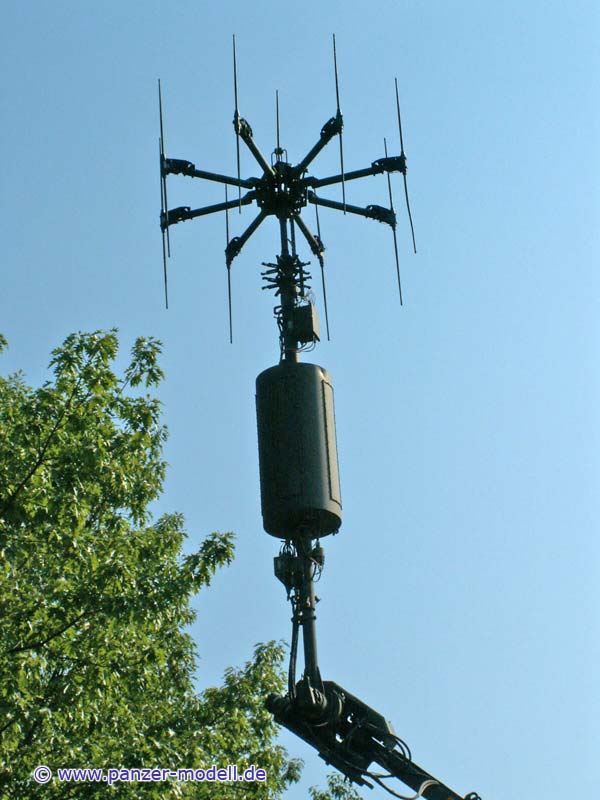

Peilantennensatz

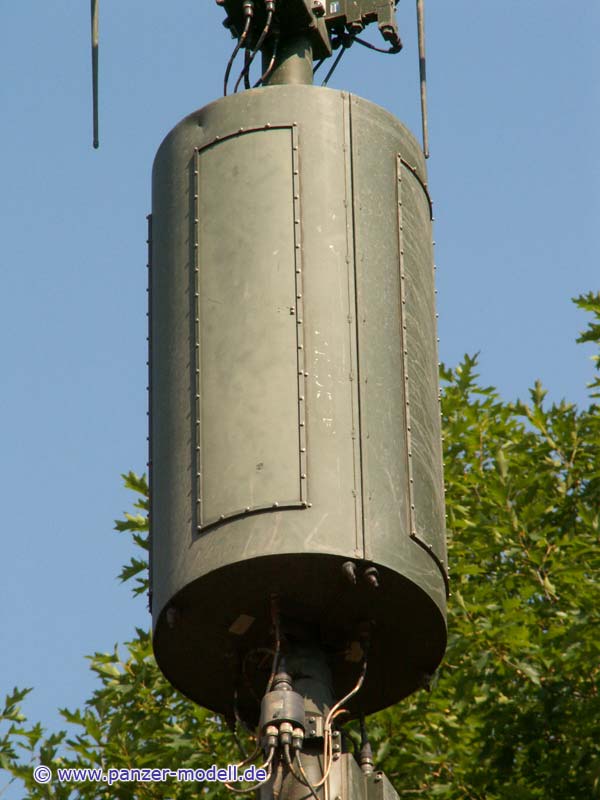

Antennenteil direkt unter Antennensatz

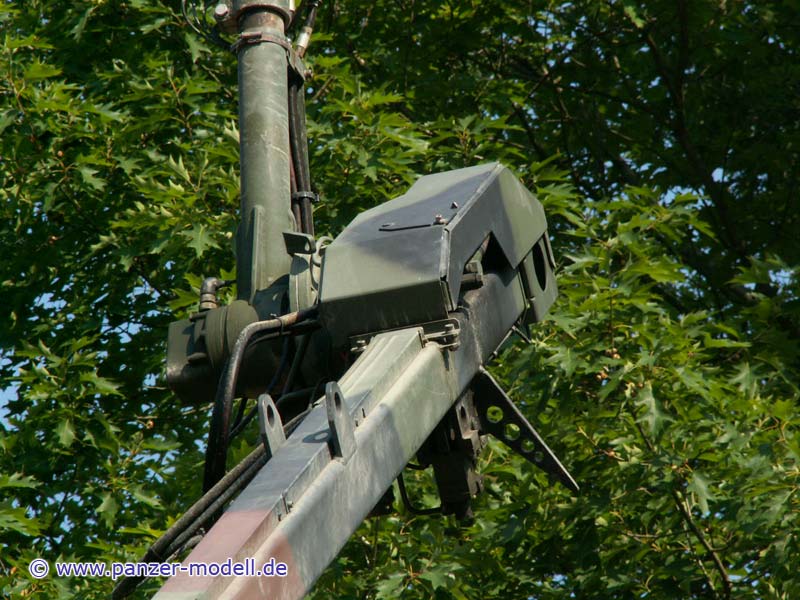

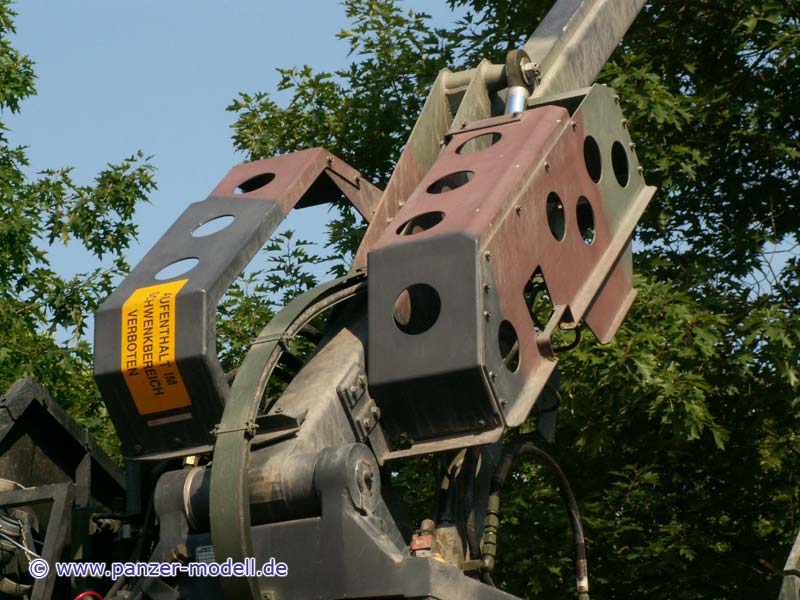

Oberstes Knickgelenk des Mastes

Unteres Knickgelenk des Mastes
