Eagle IV BAT

Der Eagle IV basiert auf dem LKW Mowag Duro, weil das Hummer-Chassis für das Gewicht von fast neun Tonnen der erweiterten Panzerung nicht mehr ausreichte. Er bietet, je nach Kabinenaufbau, Platz für bis zu sechs Personen und eine kleine Ladefläche sowie Schutz gegen Minen, ballistische Geschosse (Handwaffen) und Sprengsätze. Der Motor ist ein Dieseltriebwerk mit Turboaufladung, permanentem Allradantrieb mit Automatikgetriebe und kann Neigungen bis zu 60 % bewältigen. Der Fahrzeugführer wird über eine elektronische und optische Anzeige mit aktuellen Fahrzeugdaten und Kamerabildern versorgt; außerdem besitzt der Wagen ein Luftregulierungssystem für die Reifen sowie eine Nebelmittelwurfanlage.
Im Dezember 2007 wurde bekannt gegeben, dass auch die Bundeswehr den Eagle IV im Rahmen des Beschaffungsprojektes Geschützte Führungs- und Funktionsfahrzeuge (GFF), Klasse 2 in einer Stückzahl von voraussichtlich 486 Fahrzeugen einführt. Er füllt die Lücke zwischen dem kleineren ESK Mungo und dem größeren Dingo 2.

Im März 2010 wurde ein Auftrag über 20 Fahrzeuge in der Ausführung als Beweglicher Arzttrupp (BAT) aufgegeben. Und im April 2011 wurde ein Vertrag über die Lieferung weiterer 22 Fahrzeuge in der Variante als BAT unterzeichnet.
Mit den geschützten Fahrzeugen können medizinische Maßnahmen auch während des Transports geleistet und der Zustand der Verwundeten stabil gehalten werden. Im Eagle BAT ist ausreichend Platz für einen liegend Verwundeten und das für die Versorgung zuständige Sanitätspersonal plus Sanitätsausrüstung. Der bewegliche Arzttrupp (BAT) besteht aus einem Notarzt, einem Rettungsassistenten sowie einem Einsatzsanitäter, der zugleich Kraftfahrer ist.

Technische Daten:
Gesamtgewicht: 8500 kg
Gesamtlänge: 5,37 m
Gesamtbreite: 2,16 m
Gesamthöhe: 2,40 m
Wattiefe: 0,50 m (1,00 m bei langsamer Fahrt)
max. Geschwindigkeit: 110 km/h
max. Steigung: 60 %
Panzerung: Schützt vor Handwaffen, Granatsplittern und bestimmten Minen
Motor: 6-Zylinder-Common-Rail-Turbodiesel Cummins, Model ISBe, 5.900 cm³, Wasserkühlung.
Leistung: (bei 2300 U/min): 178 kW (242 PS)
Getriebe: 5-Gang-Automatik Allison
Tankinhalt: 180 Liter
Reichweite: 700 km

Quelle: Wikipedia

Vielen Dank für die Fotos an Hans-Hermann Bühling

Seitenangaben beziehen sich auf "In Fahrtrichtung gesehen"


gesamtansicht vorn links

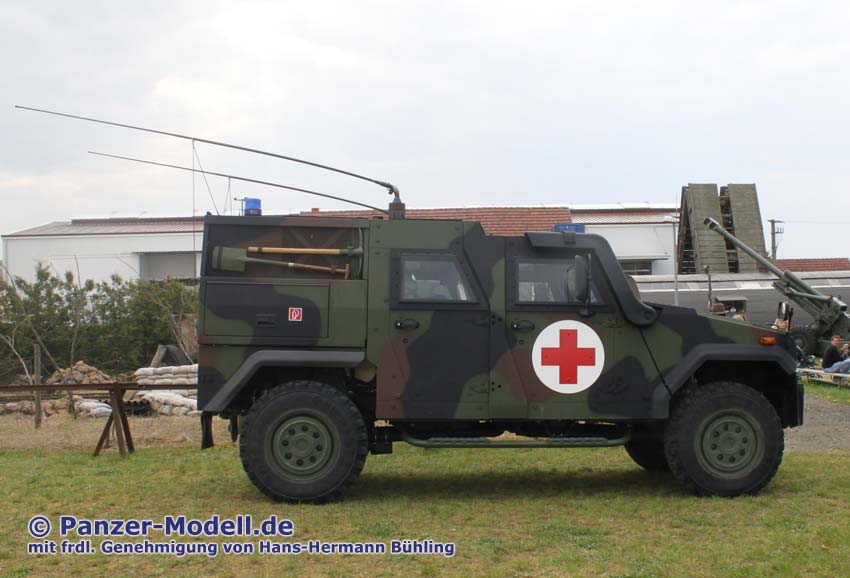

Gesamtansicht links

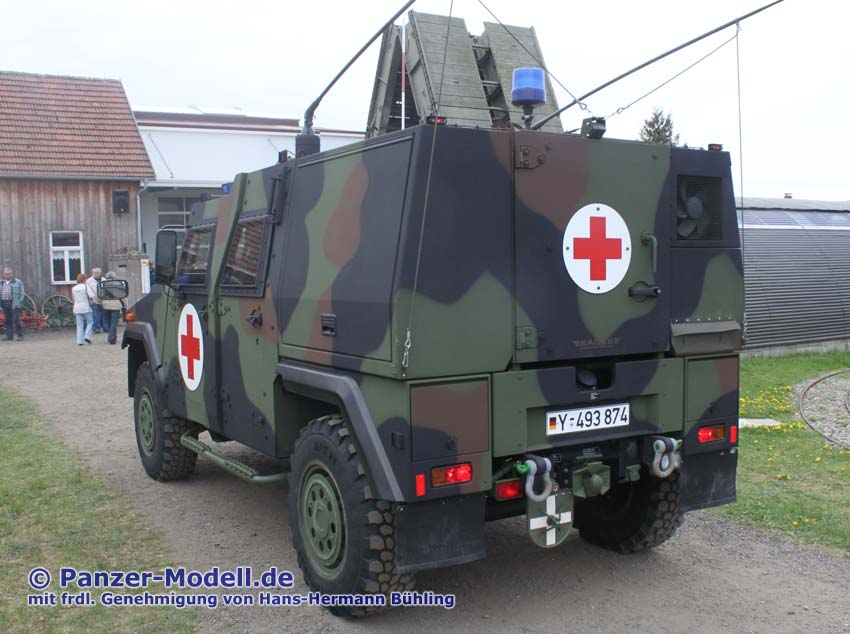

Gesamtansicht hinten links

Gesamtansicht hinten links mit geöffneter Heckklappe

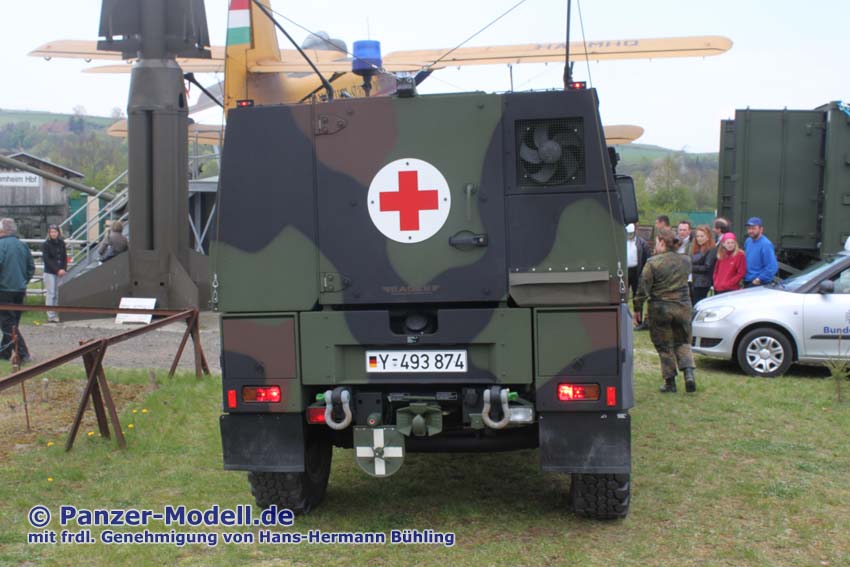

Gesamtansicht hinten

Gesamtansicht hinten rechts

Gesamtansicht rechts

Gesamtansicht vorn rechts

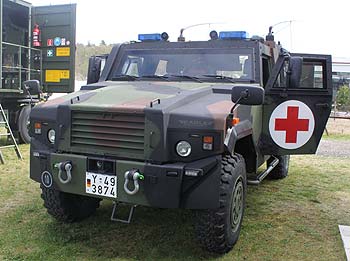

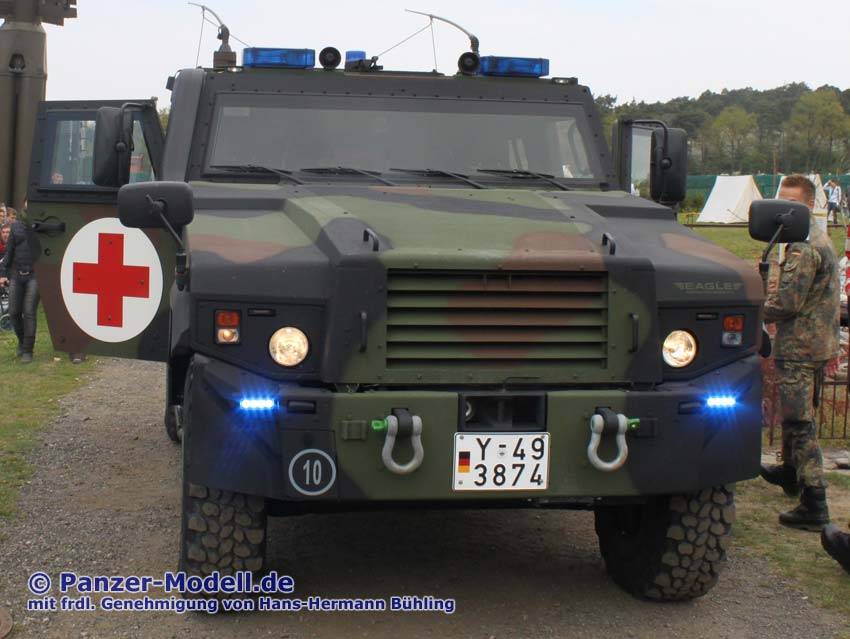

Gesamtansicht vorn

Vordere linke Seite

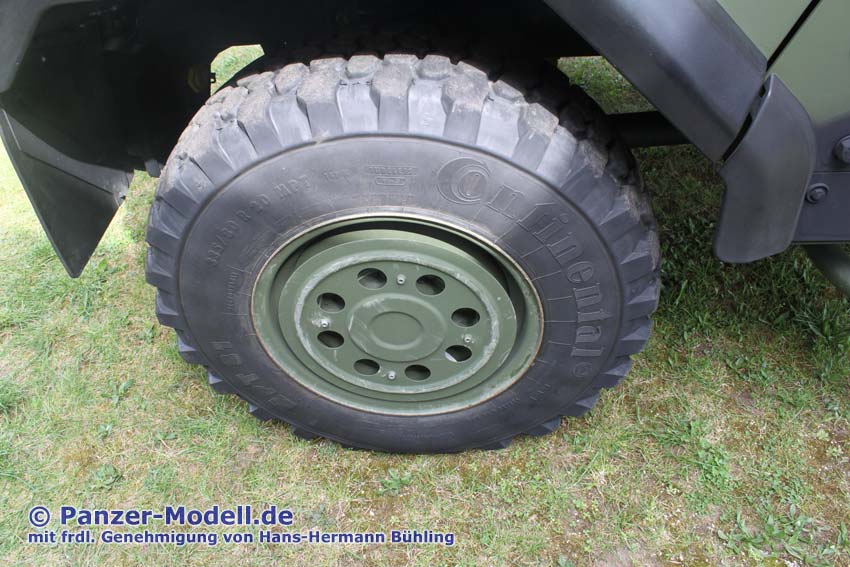

Reifen vorn links

Fahrgastzelle vorn links

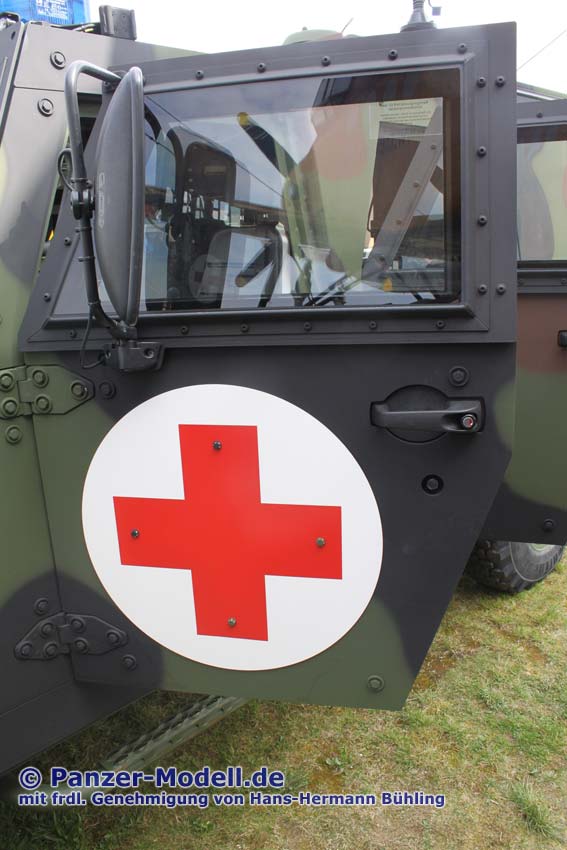

Fahrertür

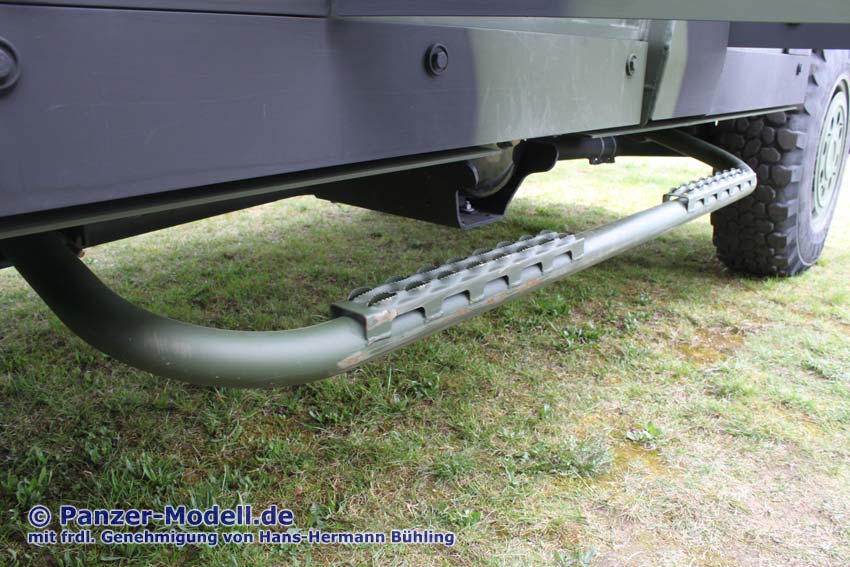

Auftritt links

Geöffnete Seitentür hinten links

Oberer bereich Seitentür hinten links

Innenseite Seitentür hinten links

Linke Seite hinterer Bereich

Zugangsklappe links hinten

Geöffnete Zugangsklappe

unterer Bereich links hinten

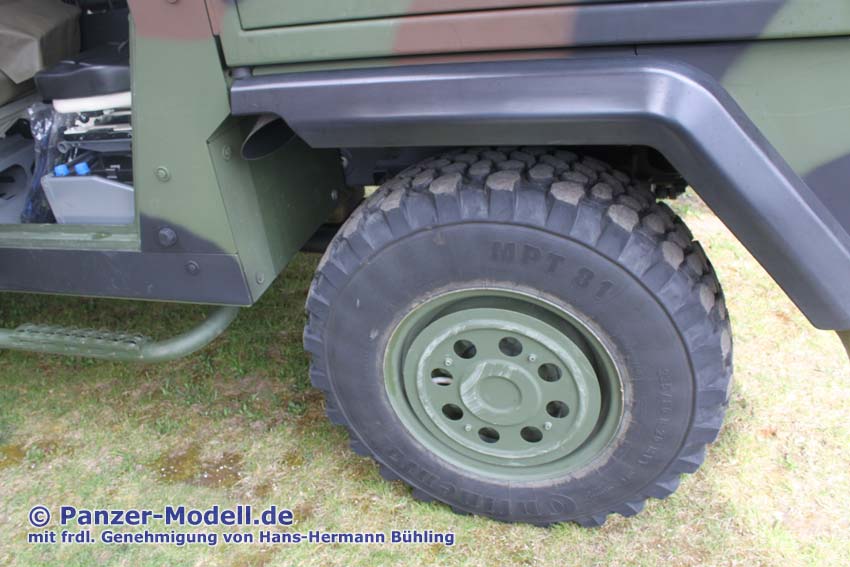

Reifen hinten links

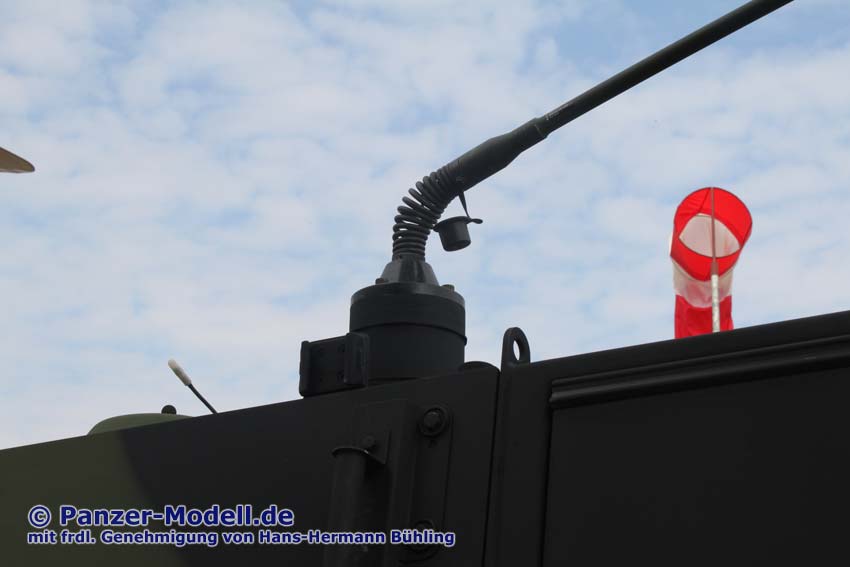

Antennensockel links

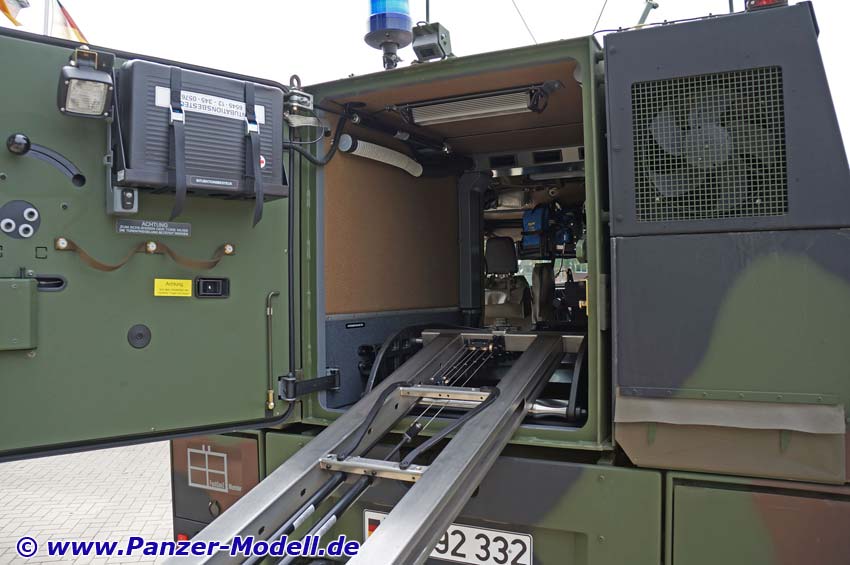

Geöffnete Hecktür von links

hinterer linker Bereich

Rückseite

Innenseite Heckklappe

Tragengestell

Innenraum hinten

Heckansicht unten

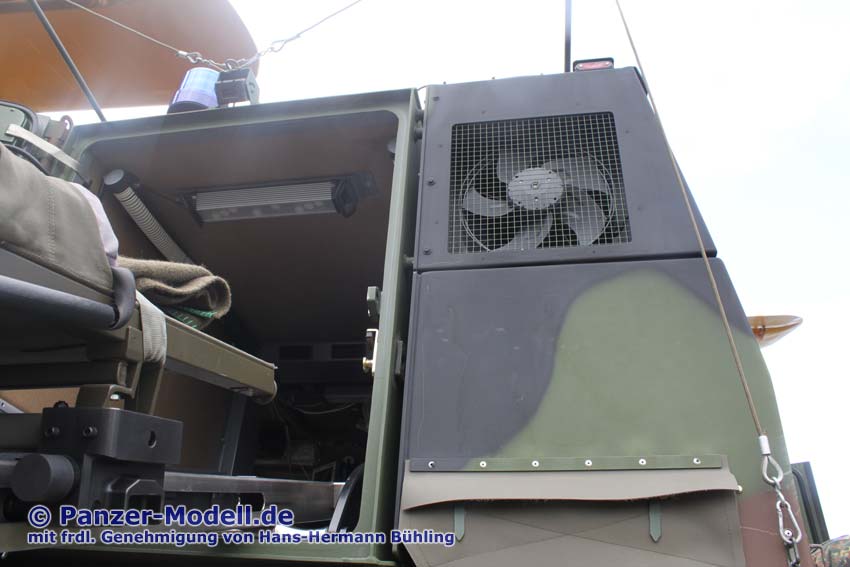

Heck rechts oben mit Lüfter der Klimaanlage

Bereich rechts hinten

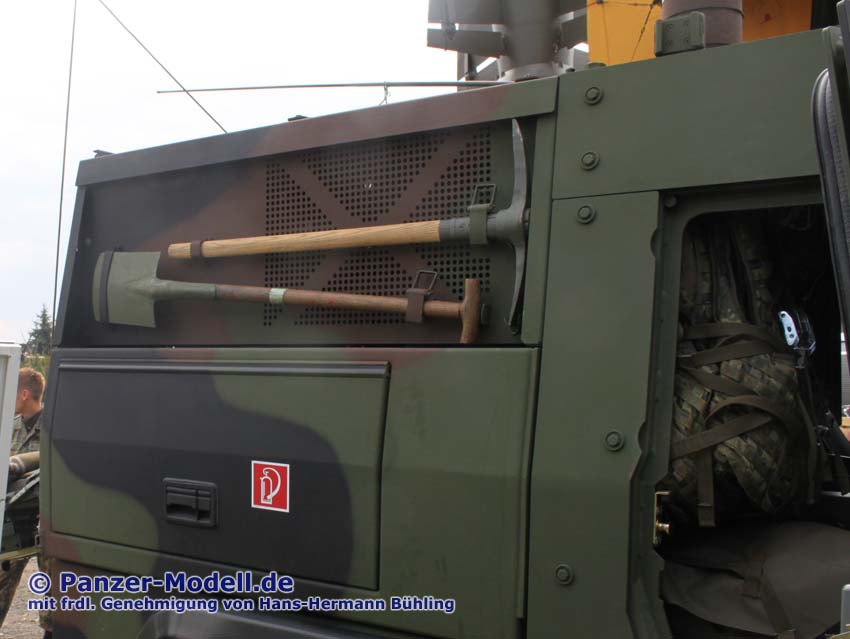

Geöffnete Zugangsklappe hinten rechts mit Schanzzeug

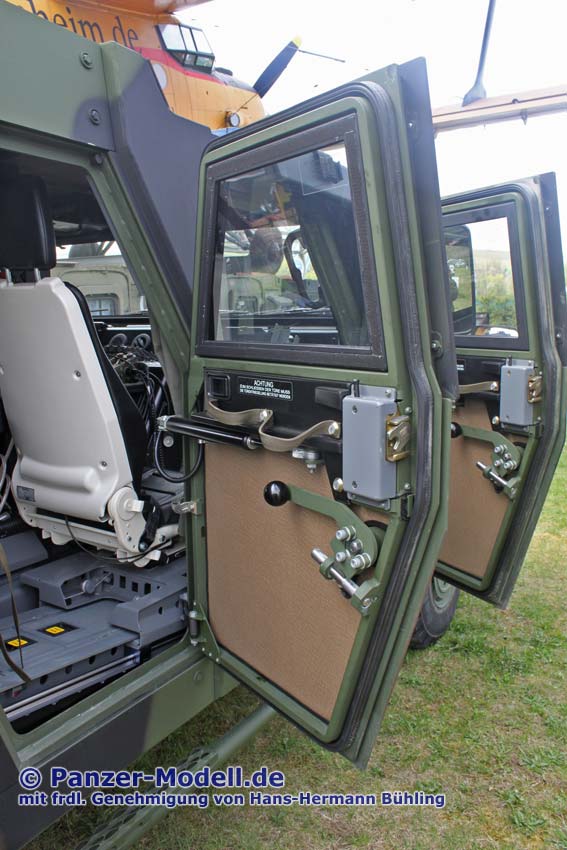

Geöffnete Seitentüren rechts

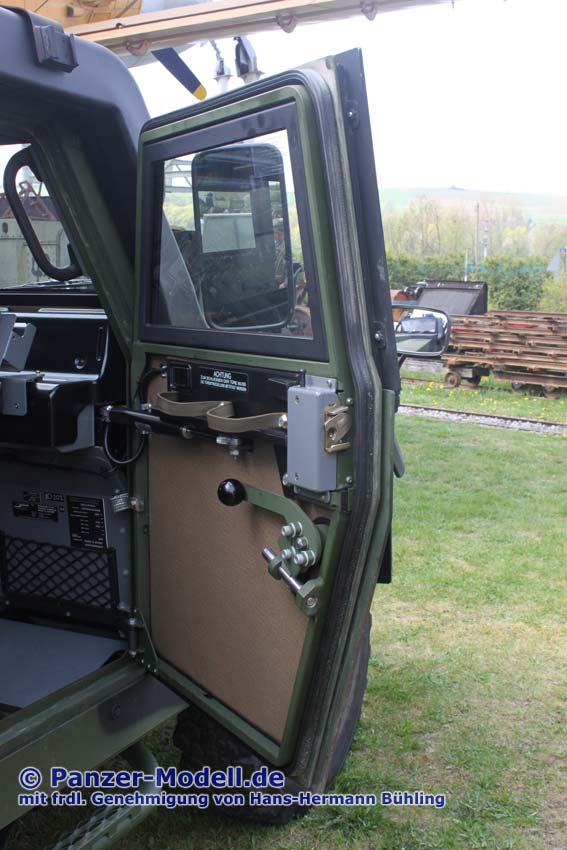

Innenseite Tür rechts vorn

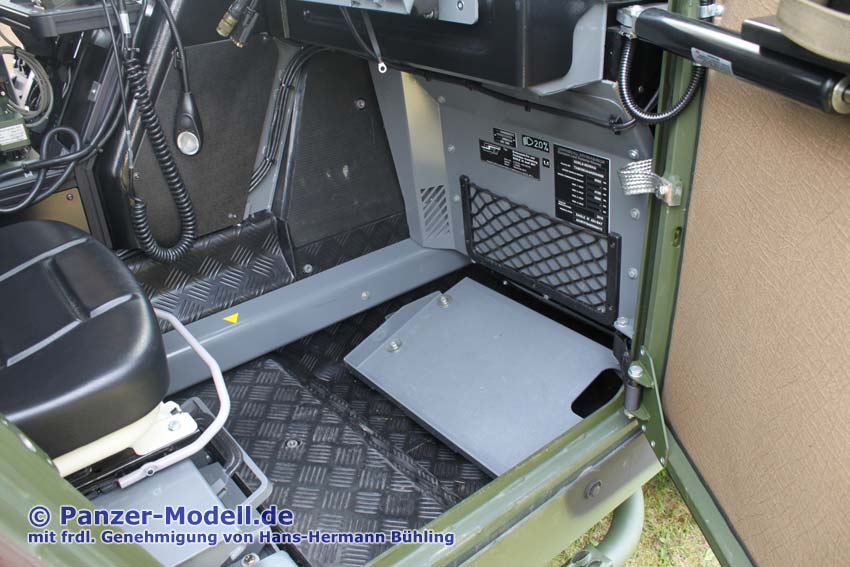

Beifahrerplatz Fußbereich

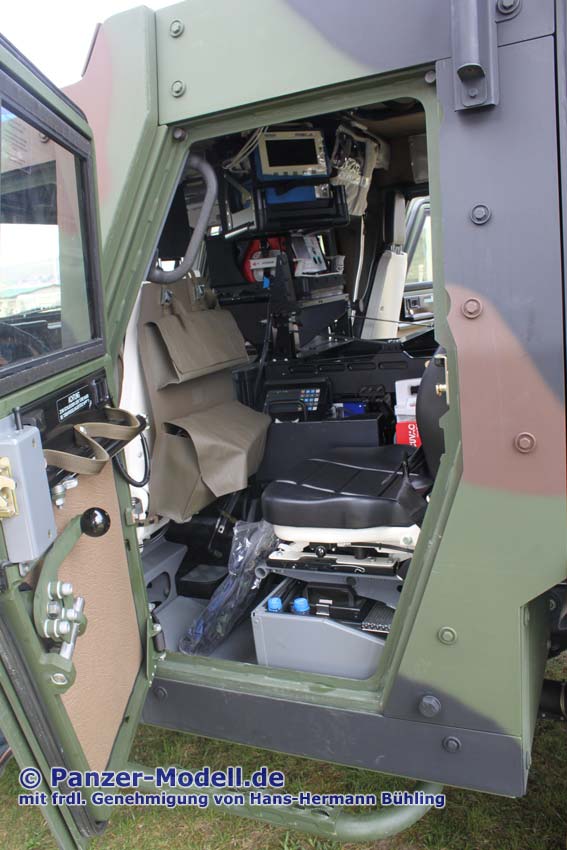

Vorderer Innenraum von Beifahrerseite aus

Beifahrerplatz

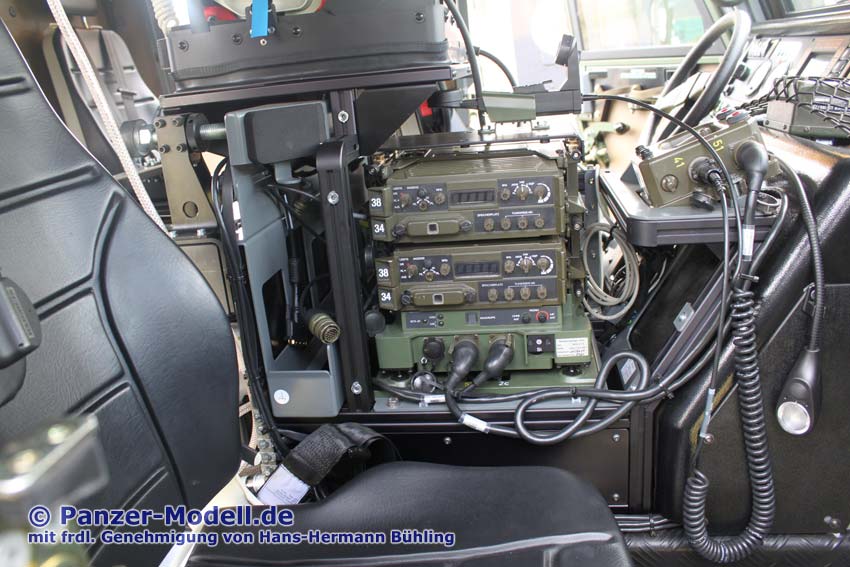

Oberer bereich Innenraum von Beifahrerseite

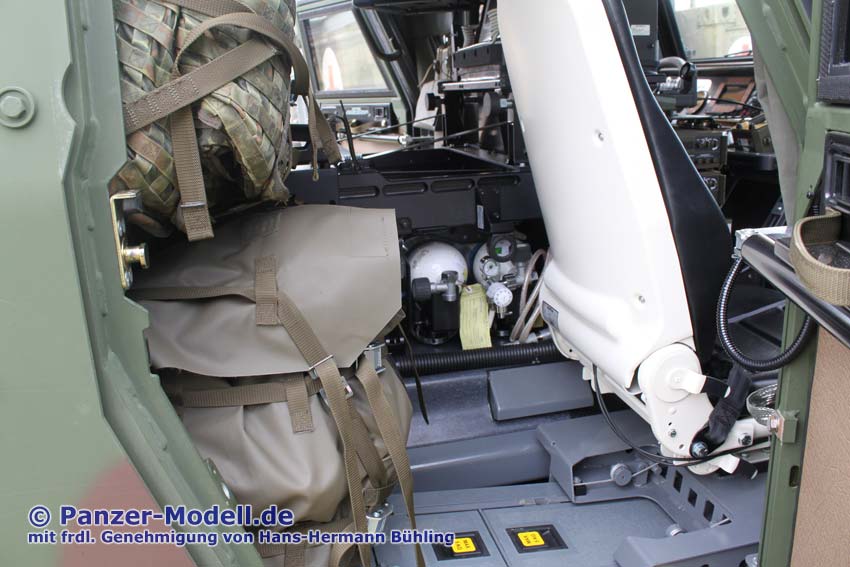

Innenraum hinten rechts

Rückseite Beifahrersitz

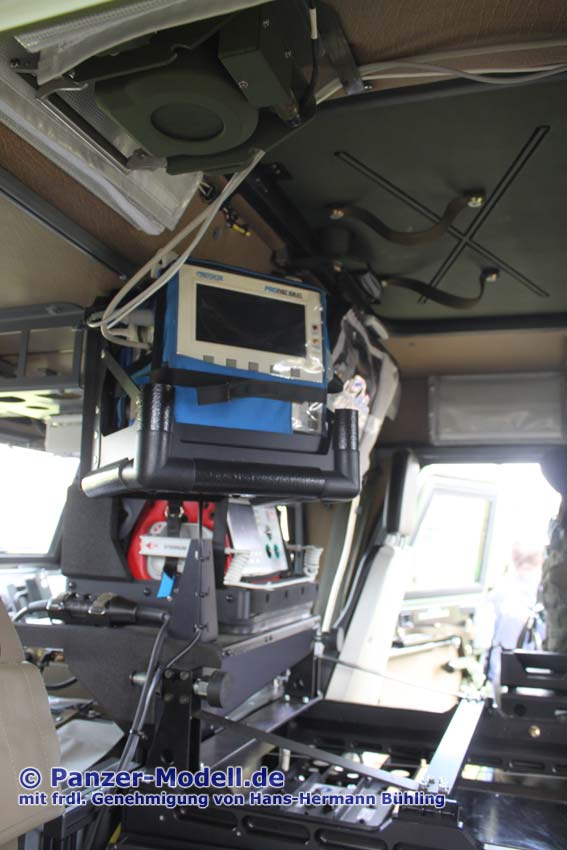

Dachbereich hinten von rechts gesehen

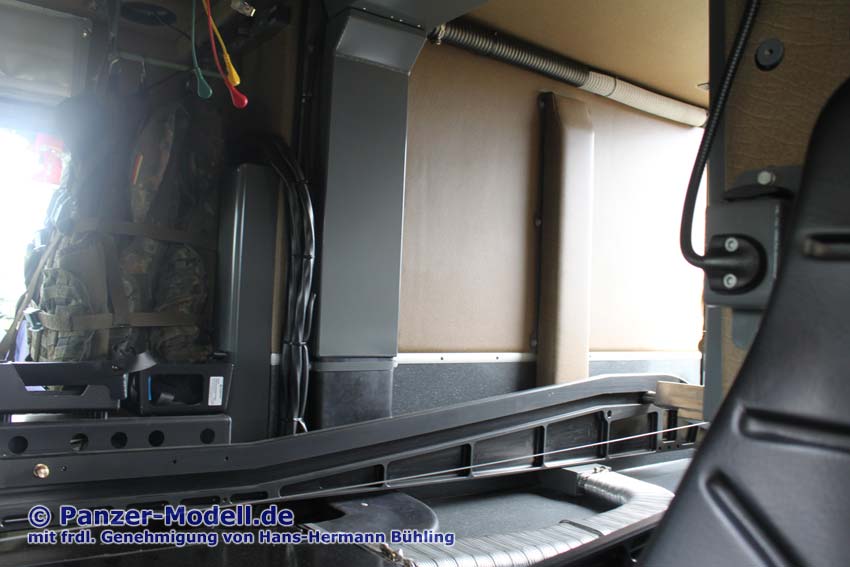

Transportschiene für Trage von links gesehen

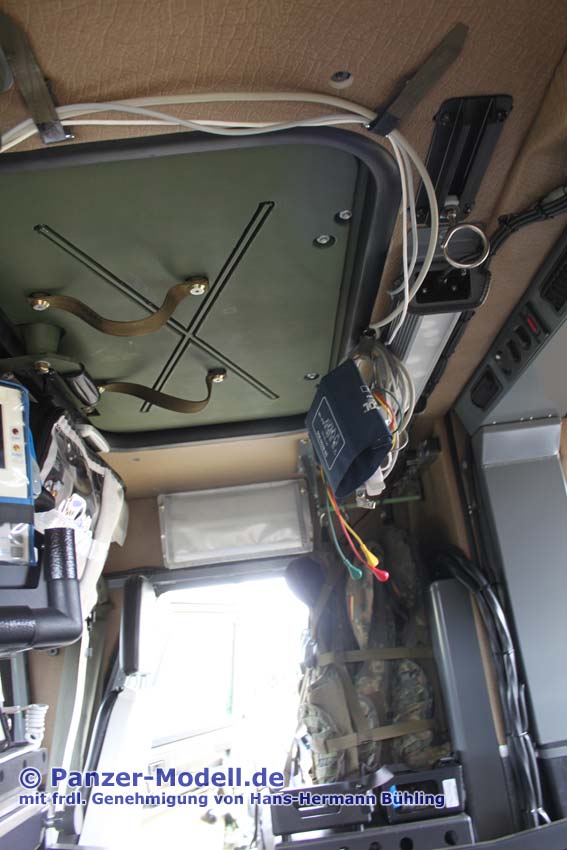

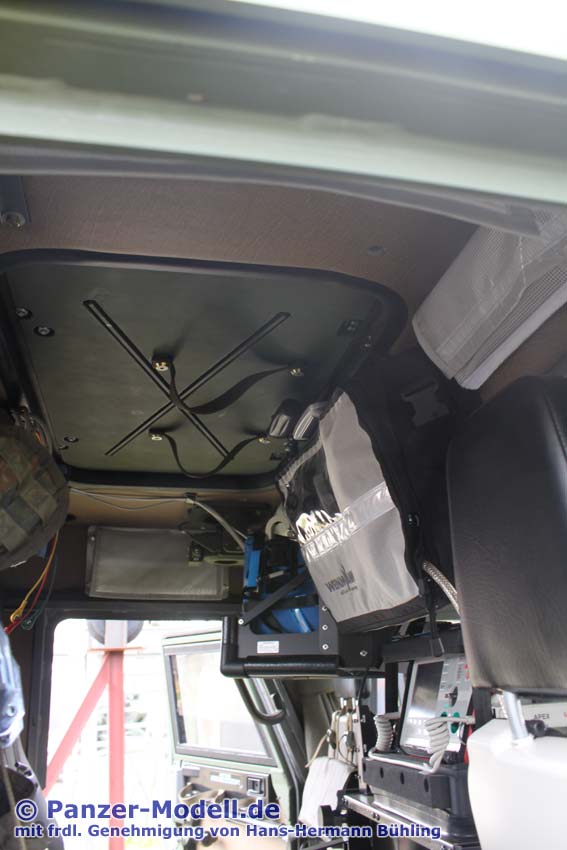

Dachluke hinten von links

Innenseite heckbereich von links

Sitz hinten links

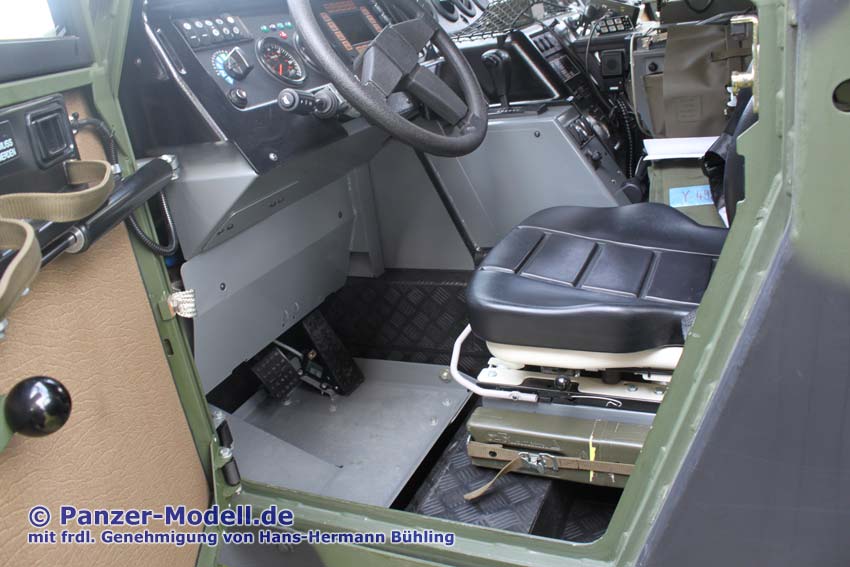

Bodenbereich Fahrerplatz

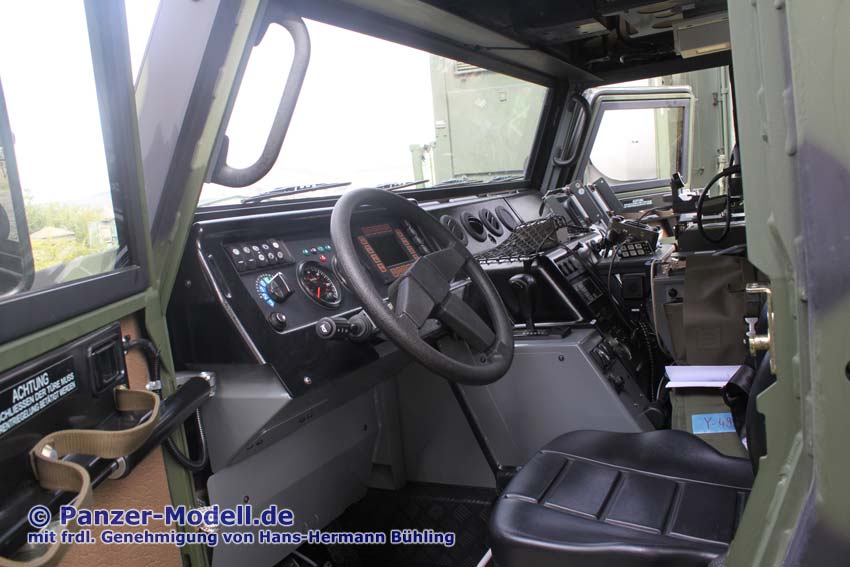

Fahrerplatz

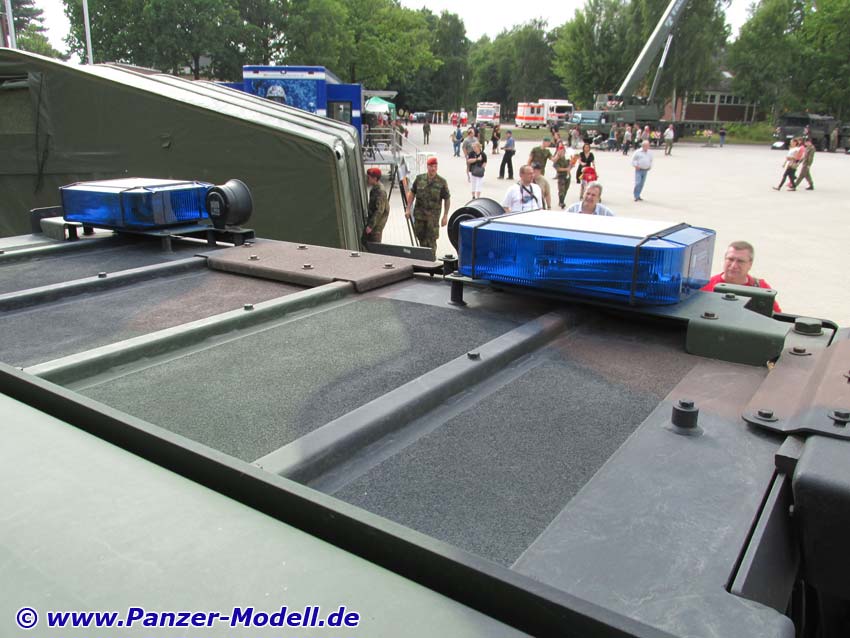

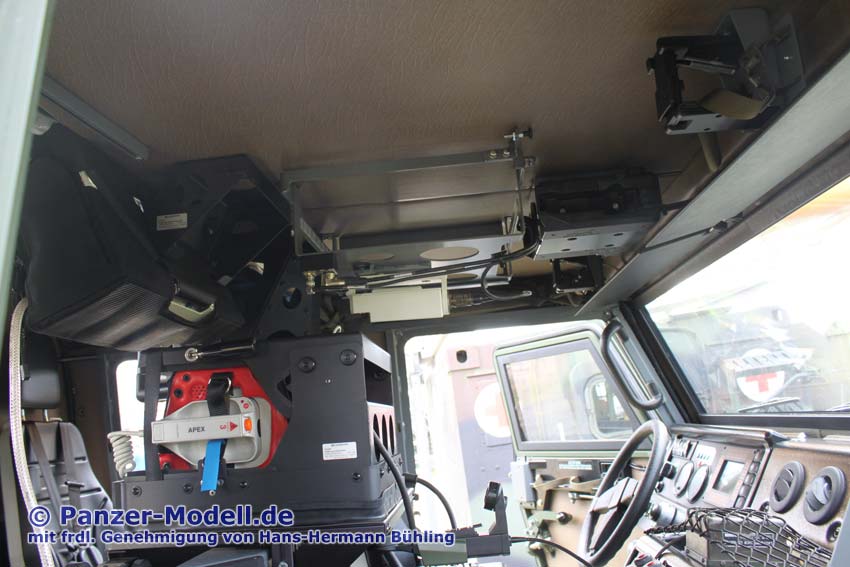

Dachbereich vorn

Dachbereich mittig

Dachbereich hinten
