Mowag Eagle IV

Der Eagle IV basiert auf dem LKW Mowag Duro, weil das Hummer-Chassis für das Gewicht von fast neun Tonnen der erweiterten Panzerung nicht mehr ausreichte. Er bietet, je nach Kabinenaufbau, Platz für bis zu sechs Personen und eine kleine Ladefläche sowie Schutz gegen Minen, ballistische Geschosse (Handwaffen) und Sprengsätze. Der Motor ist ein Dieseltriebwerk mit Turboaufladung, permanentem Allradantrieb mit Automatikgetriebe und kann Neigungen bis zu 60 % bewältigen. Der Fahrzeugführer wird über eine elektronische und optische Anzeige mit aktuellen Fahrzeugdaten und Kamerabildern versorgt; außerdem besitzt der Wagen ein Luftregulierungssystem für die Reifen sowie eine Nebelmittelwurfanlage.

Technische Daten:
Gesamtgewicht: 8500 kg
Gesamtlänge: 5,37 m
Gesamtbreite: 2,16 m
Gesamthöhe: 2,40 m
Wattiefe: 0,50 m (1,00 m bei langsamer Fahrt)
max. Geschwindigkeit: 110 km/h
max. Steigung: 60 %
Panzerung: Schützt vor Handwaffen, Granatsplittern und bestimmten Minen
Motor: 6-Zylinder-Common-Rail-Turbodiesel Cummins, Model ISBe, 5.900 cm³, Wasserkühlung.
Leistung: (bei 2300 U/min): 178 kW (242 PS)
Getriebe: 5-Gang-Automatik Allison
Tankinhalt: 180 Liter
Reichweite: 700 km
Besatzung: 1 + 4
Sonstiges: Der Wagen ist weitgehend computergesteuert, beispielsweise mit vollautomatischer Differentialsperre, was für den Fahrer ein Minimum an Bedienungsaufwand bedeutet. Selbst eine Zentralverriegelung ist vorhanden
Quelle: wikipedia

Seitenangaben beziehen sich auf "In Fahrtrichtung gesehen"

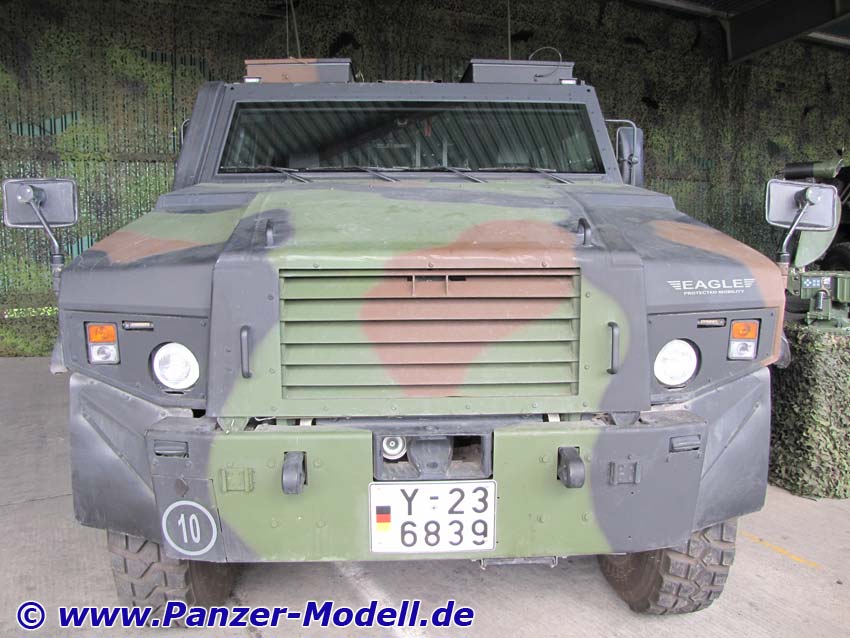

Frontansicht (mit MLC Schild)

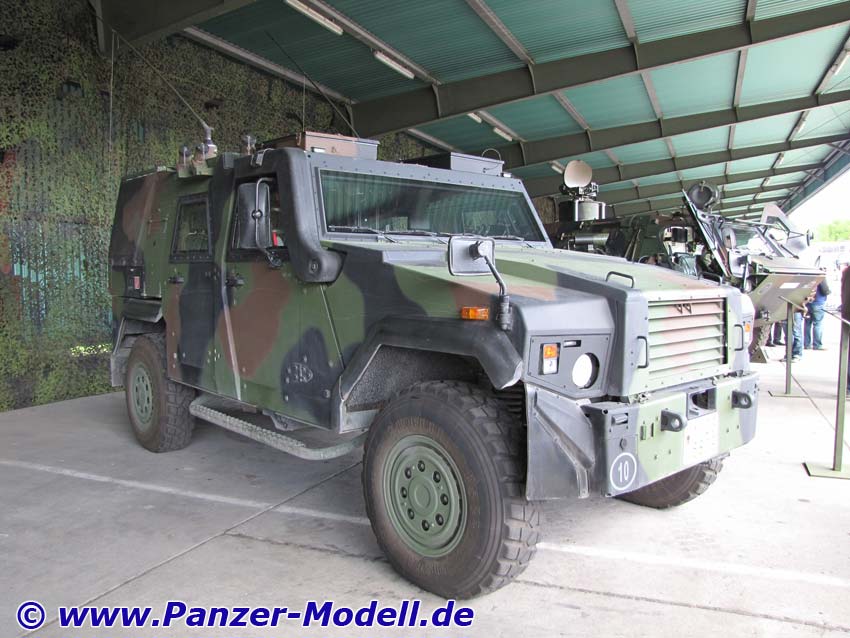

Gesamtansicht vorn rechts

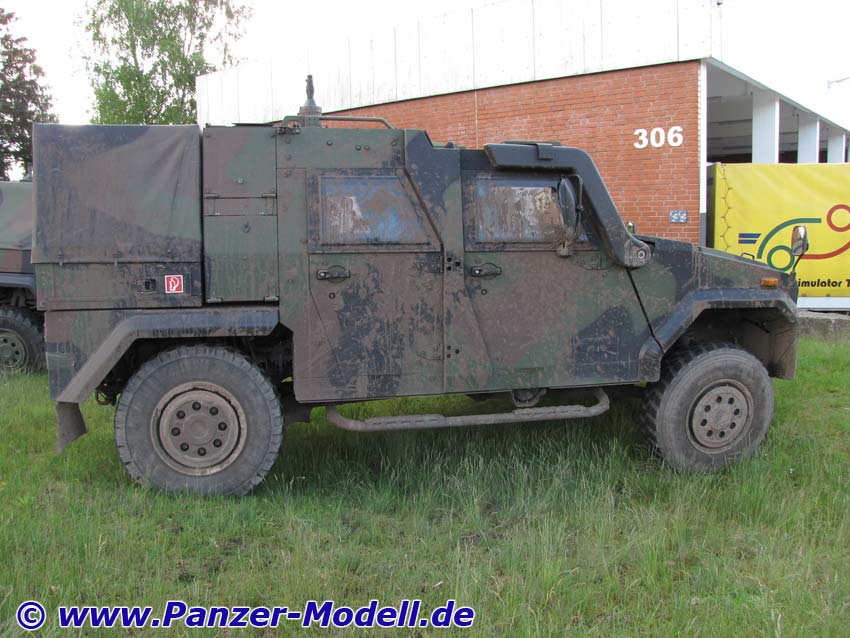

Gesamtansicht rechts

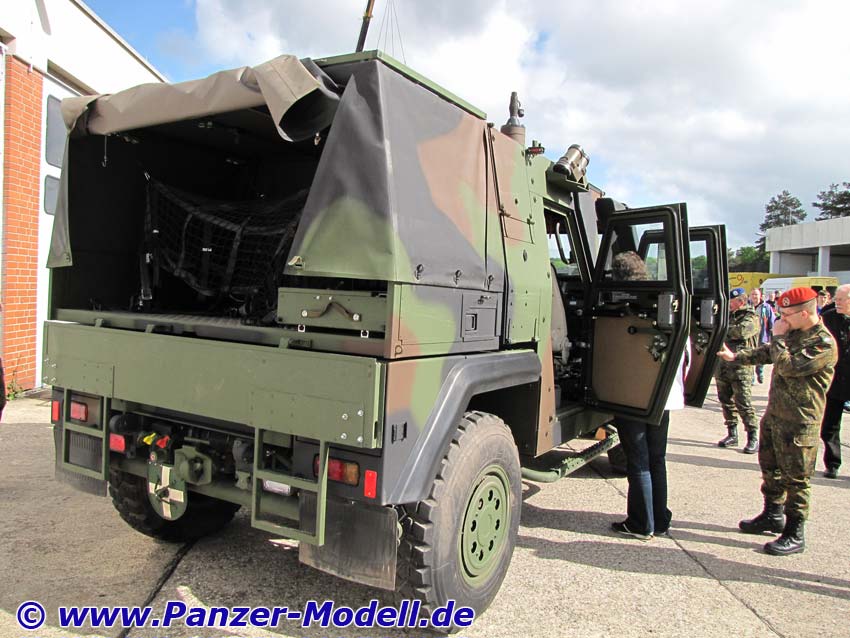

Gesamtansicht hinten rechts mit offenem Laderaum

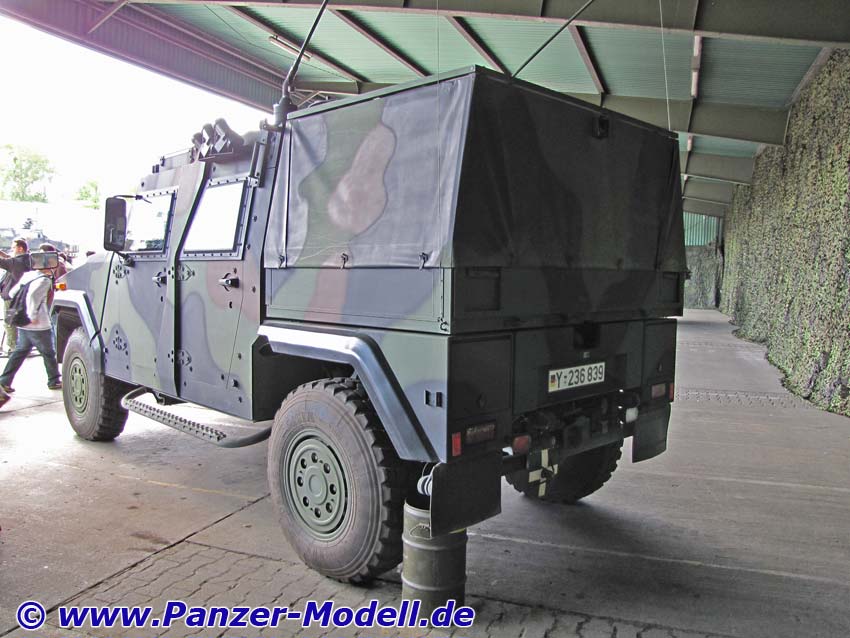

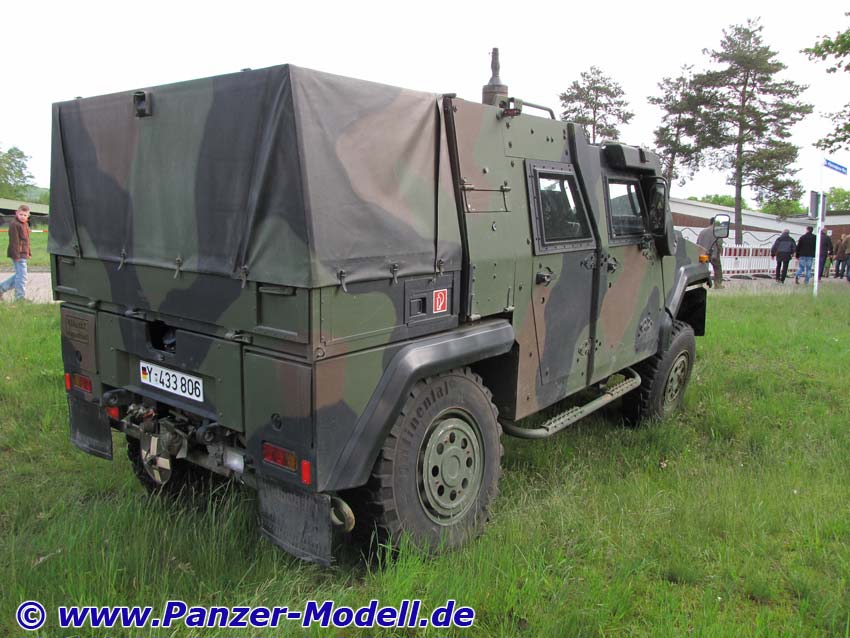

Gesamtansicht hinten rechts

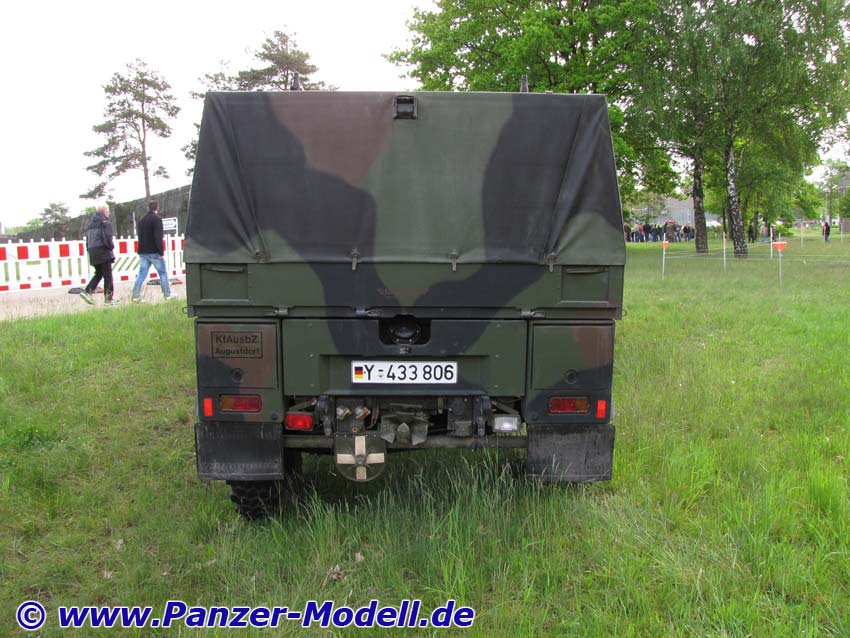

Heckansicht

Gesamtansicht hinten links

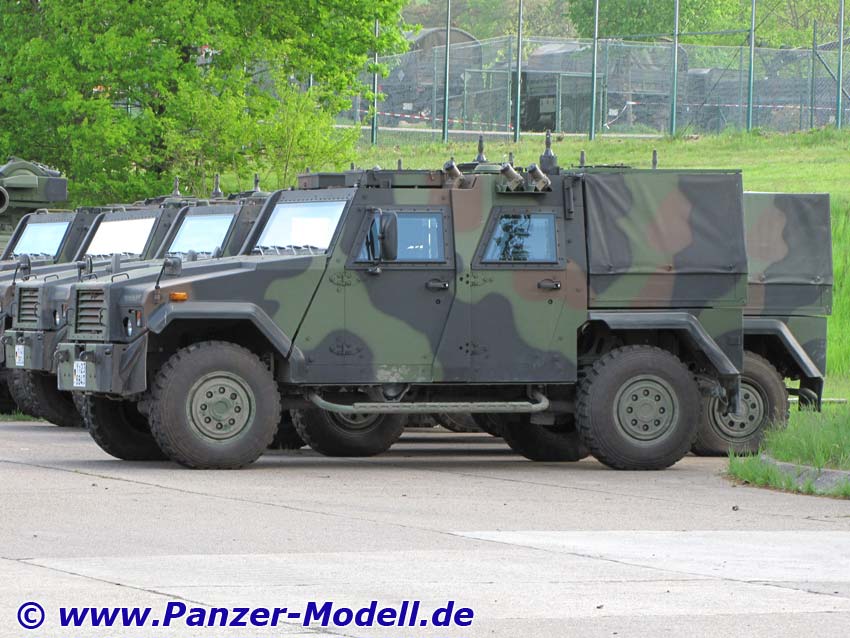

Gesamtansicht links

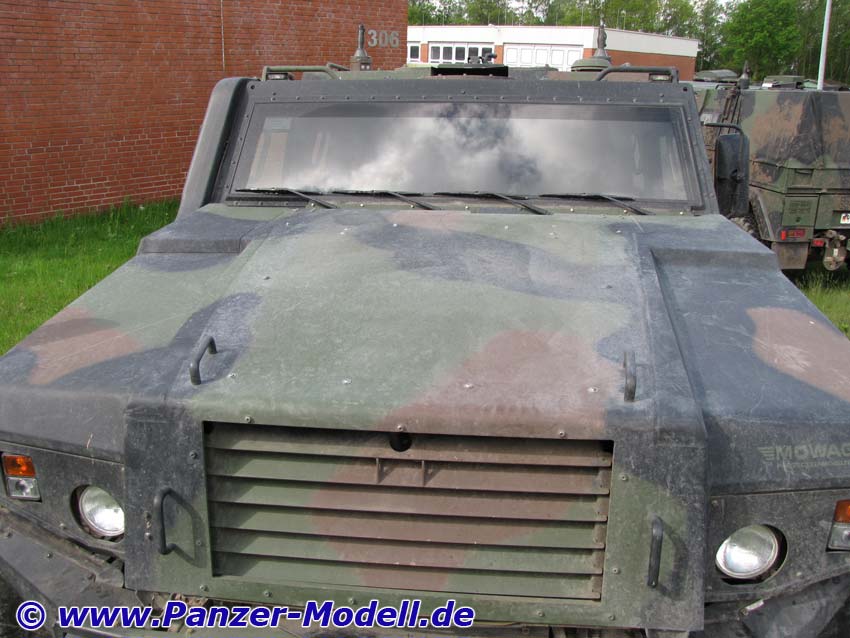

Motorhaube

Frontscheibe

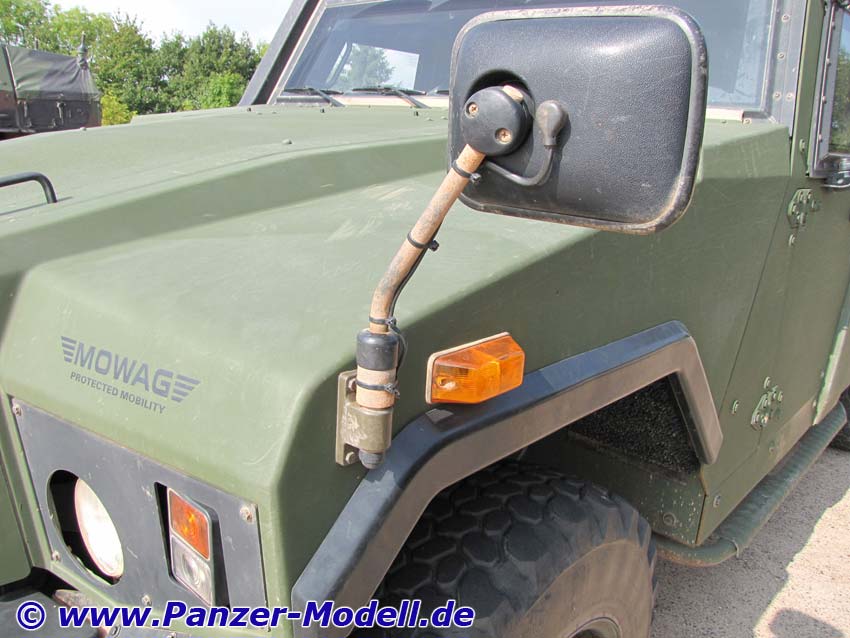

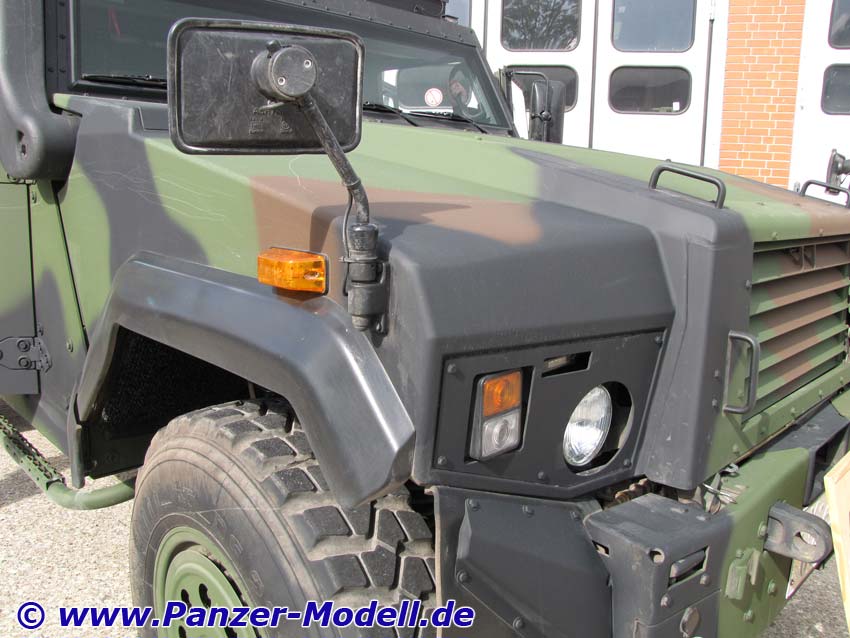

vordere rechte Ecke

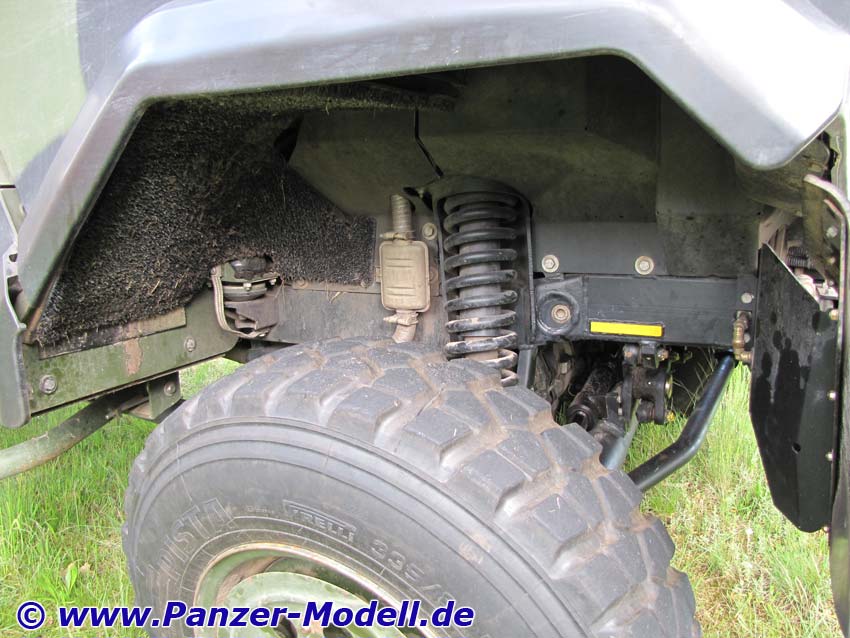

Fahrwerksdetails vorn rechts

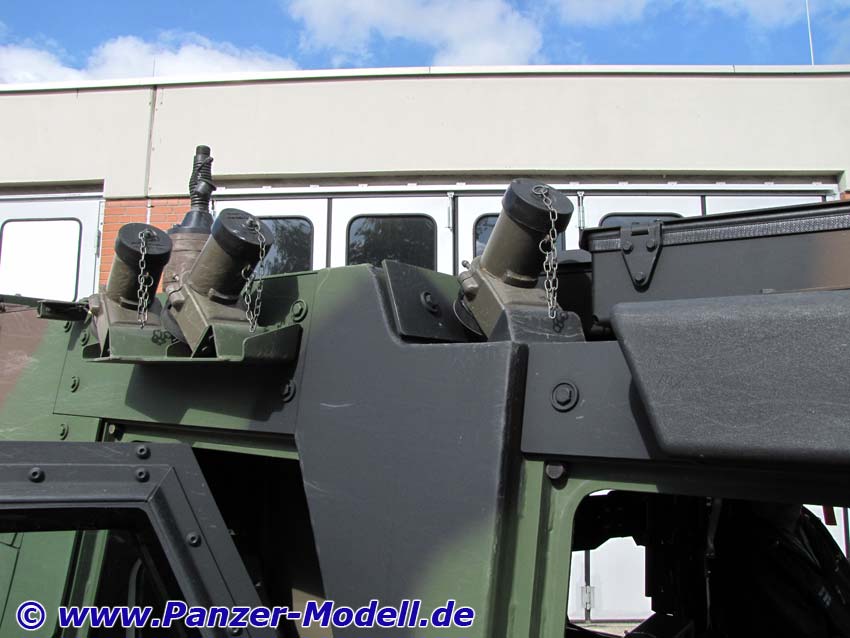

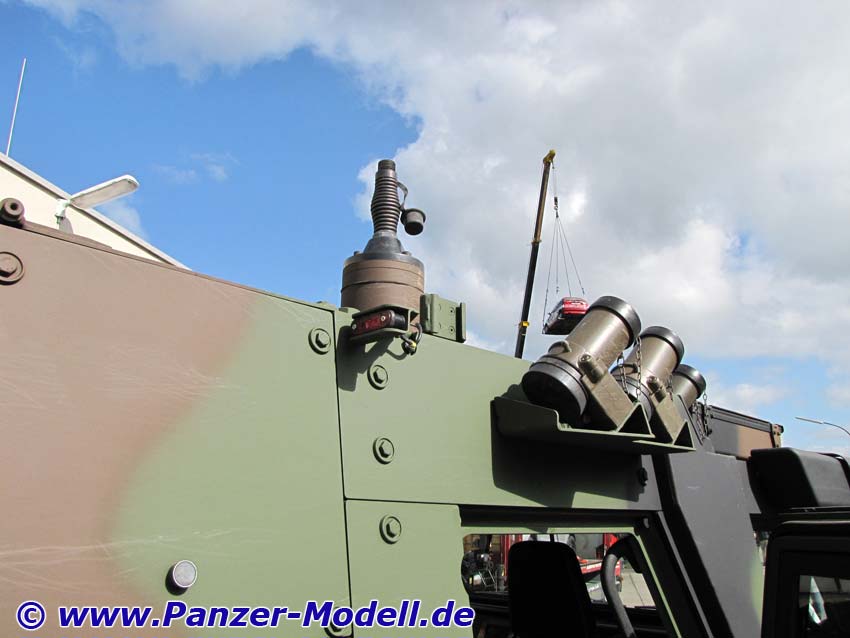

Nebelwurfbecher rechts

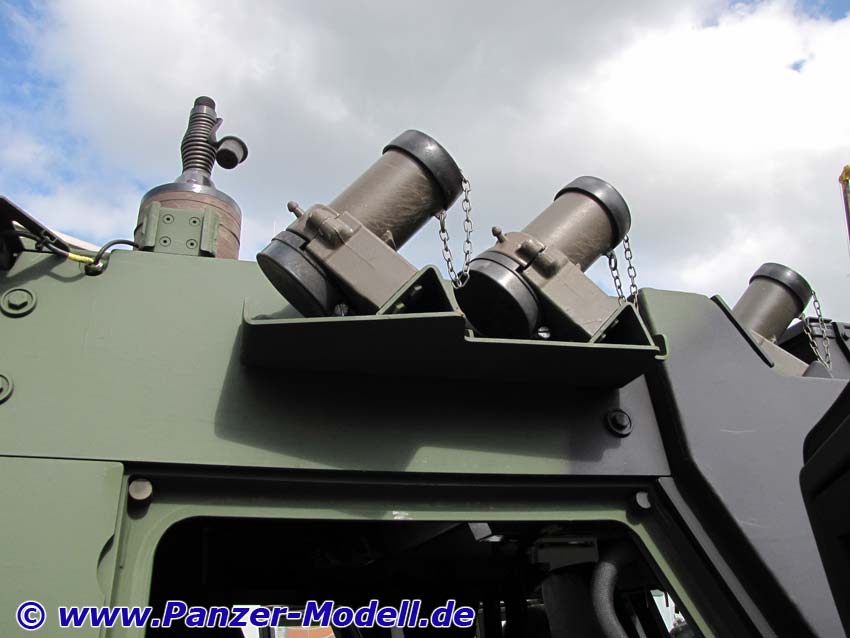

hintere Nebelwurfbecher rechts

Antennenfuß rechts

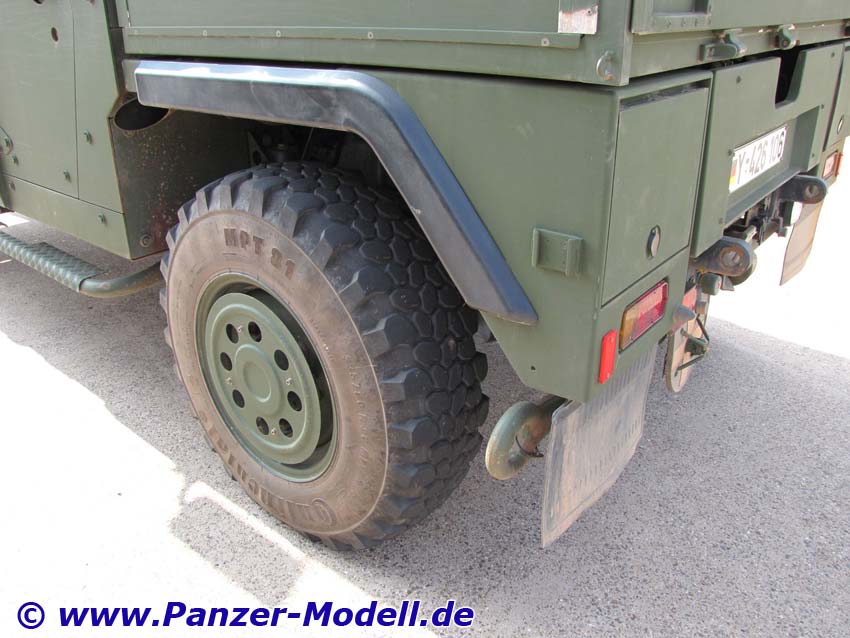

Hinterer Bereich rechts

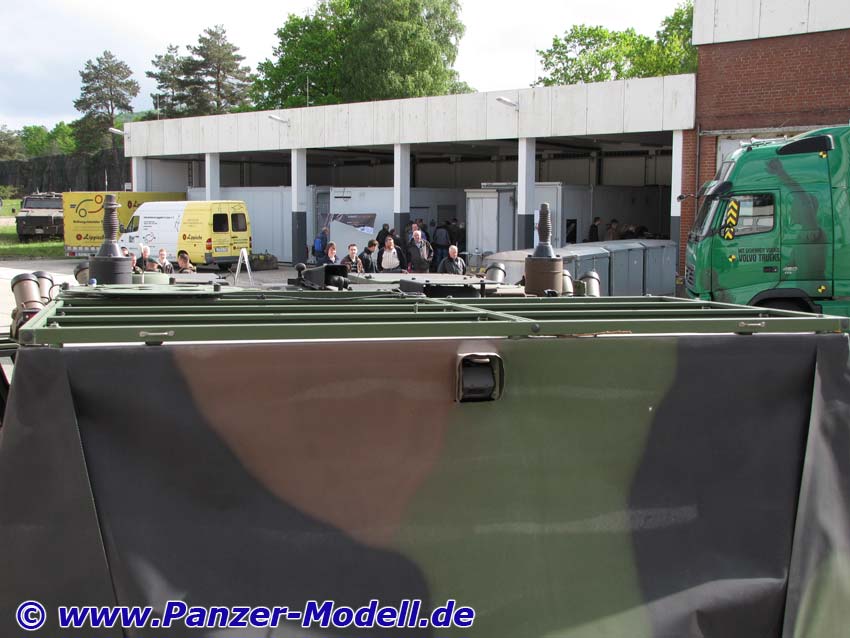

Oberseite Laderaum

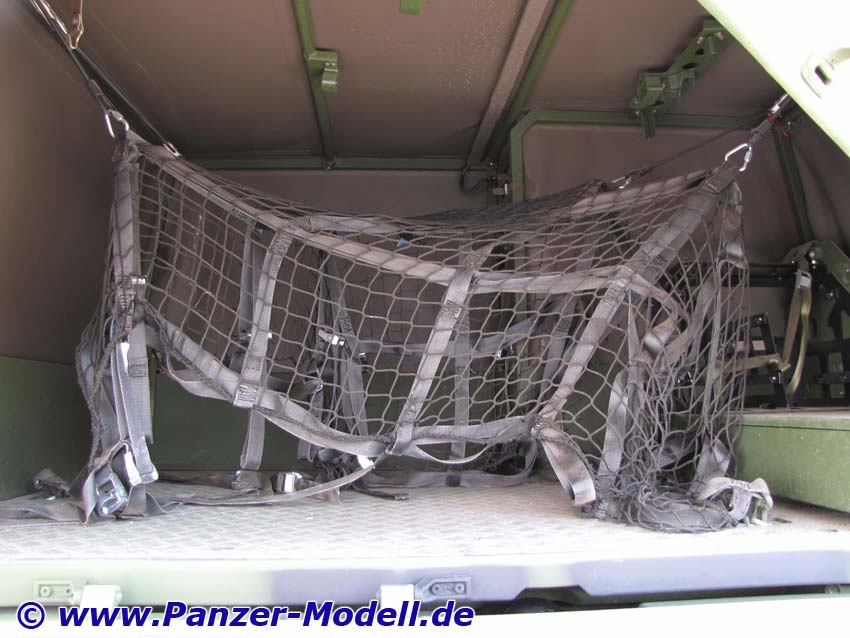

Laderaum innen

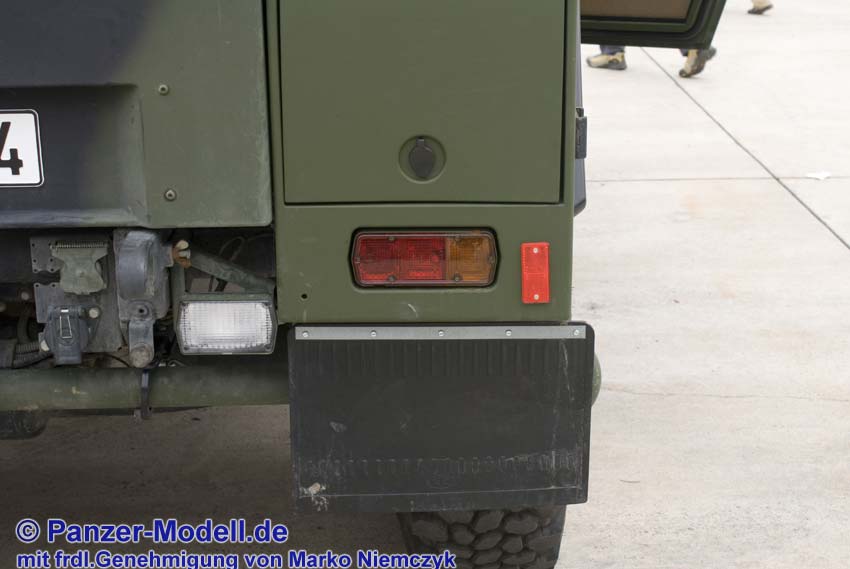

Heckbereich rechts

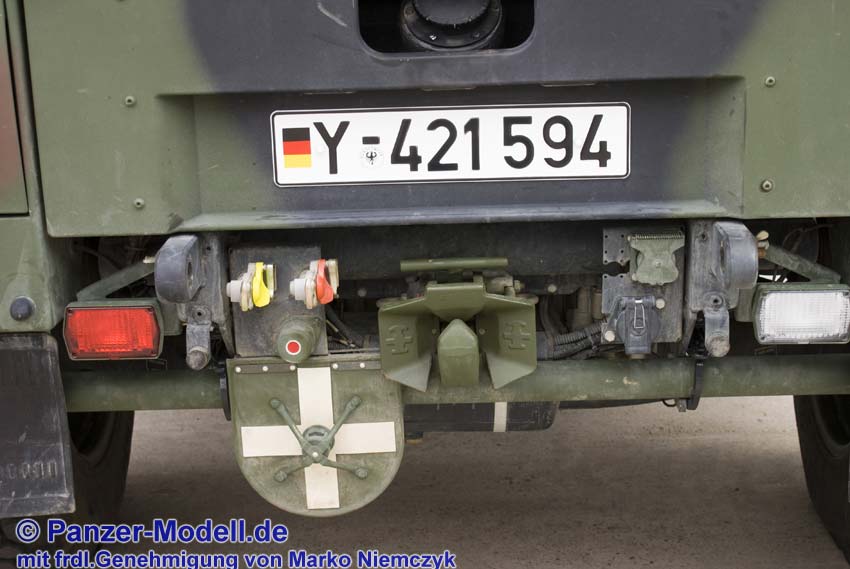

heckbereich mittig

Heckbereich links

linke hintere Ecke

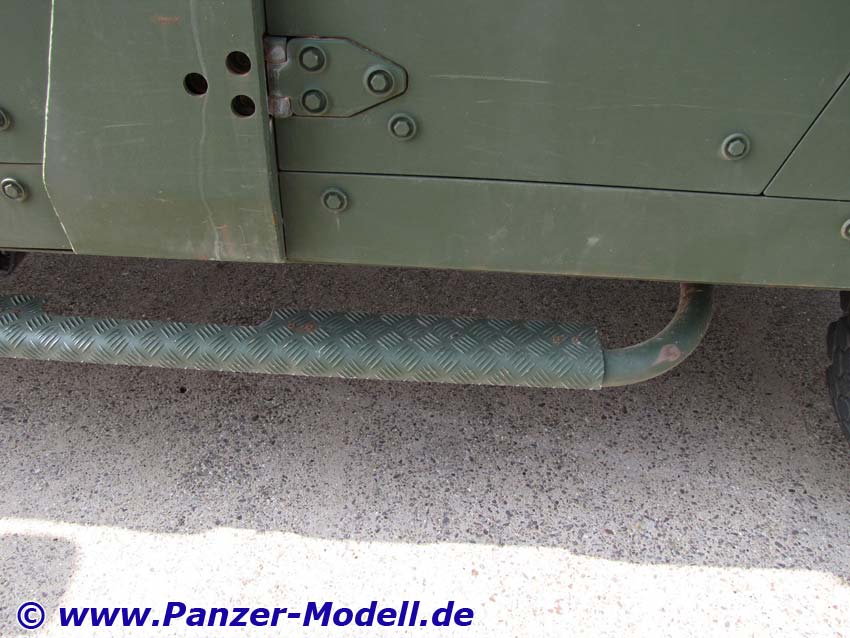

Aufstiegshilfe links

Nebelwurfbecher, Griff, etc. links

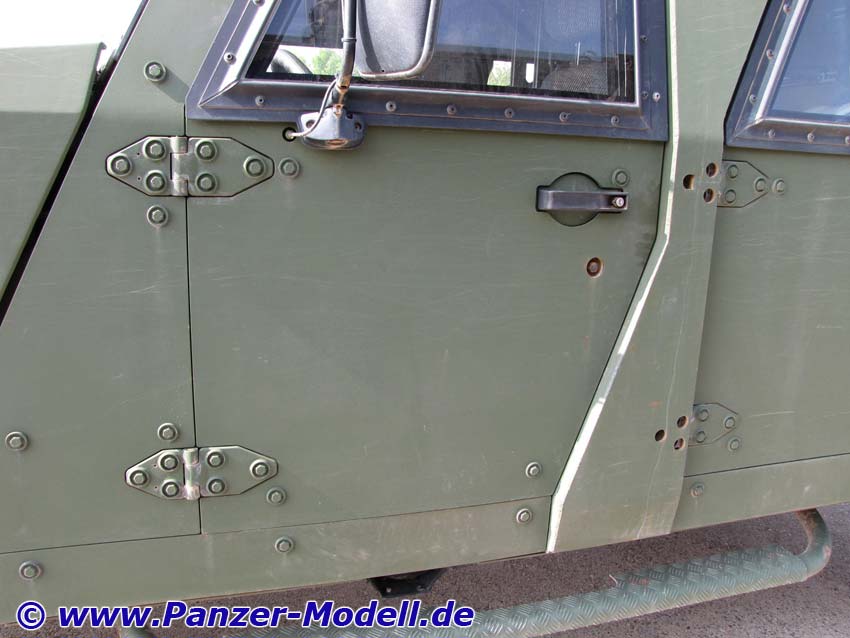

Fahrertür

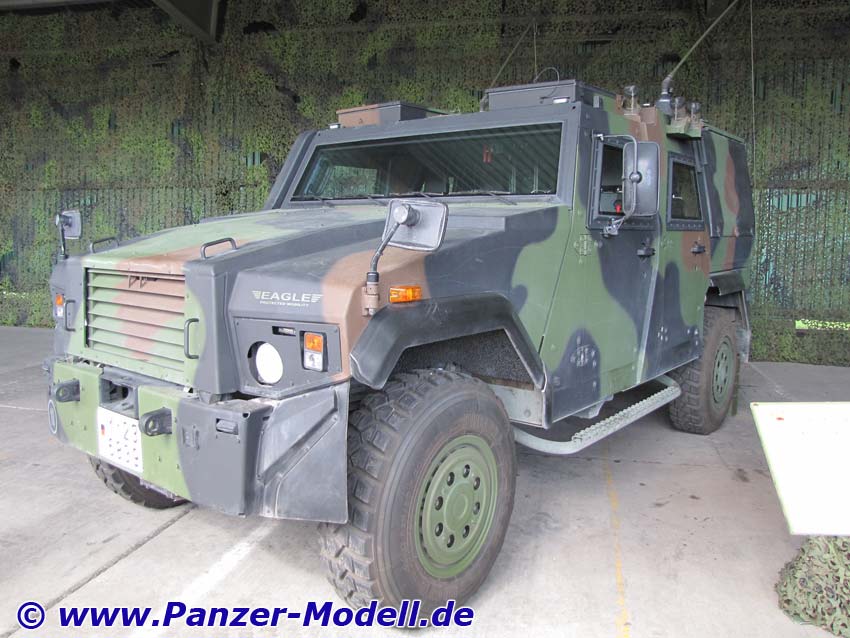

linke vordere Ecke

front links

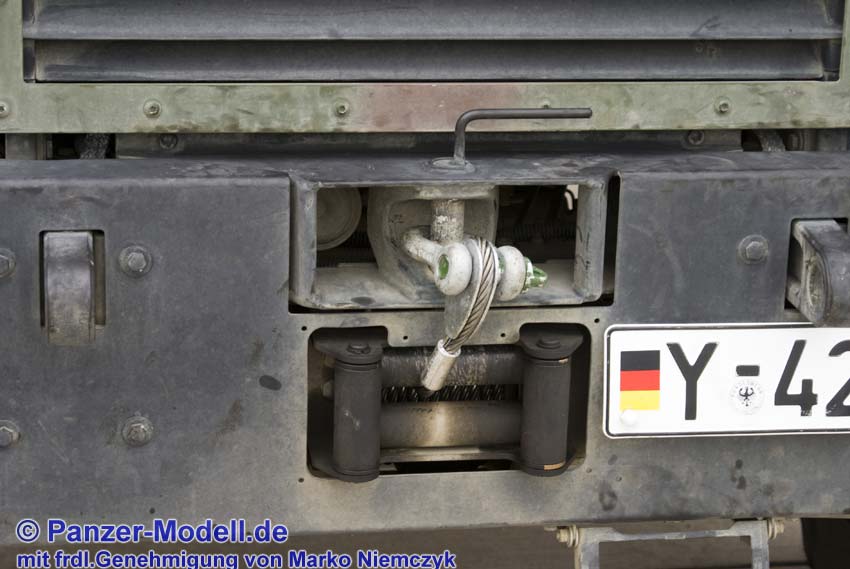

Seilwinde, vorn mittig

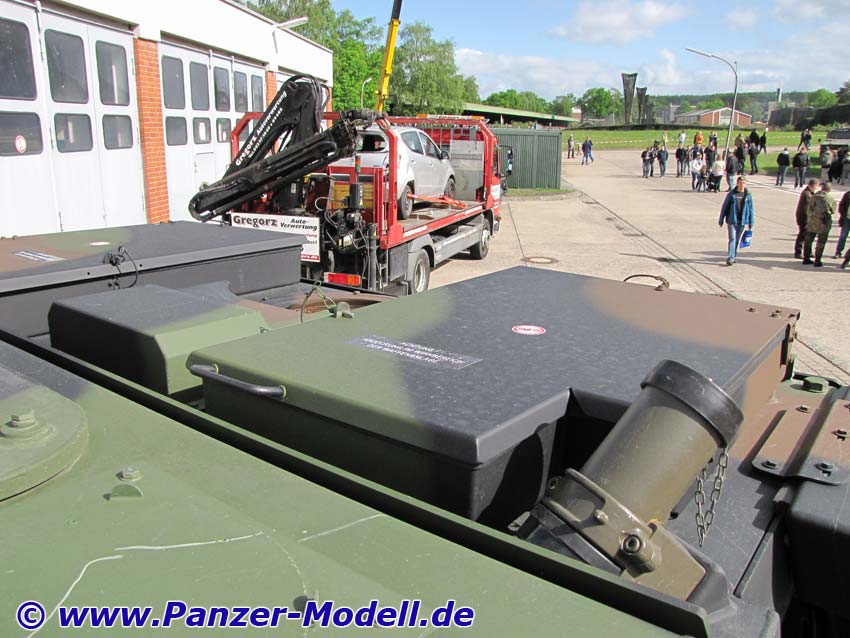

neue Staukisten Dach, vorn

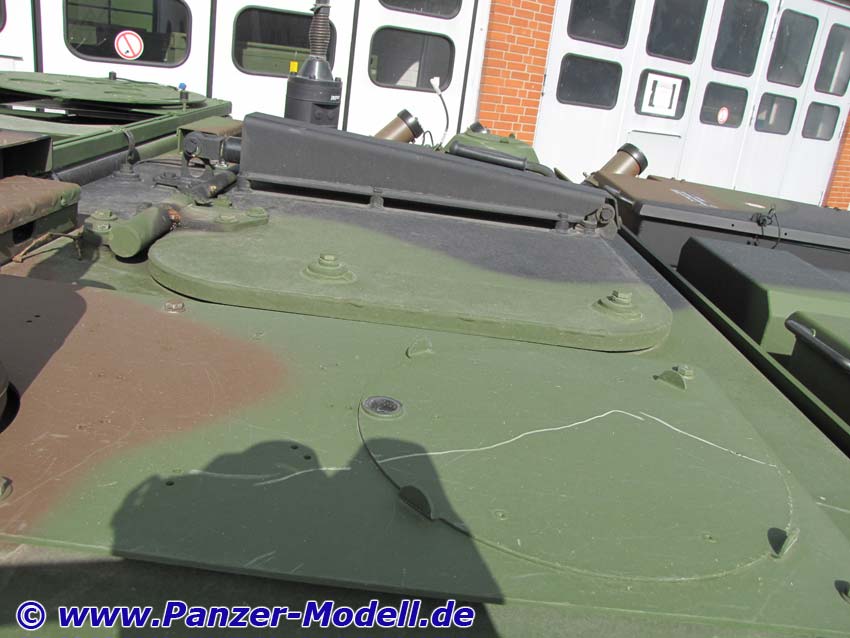

Dach mittig von rechts

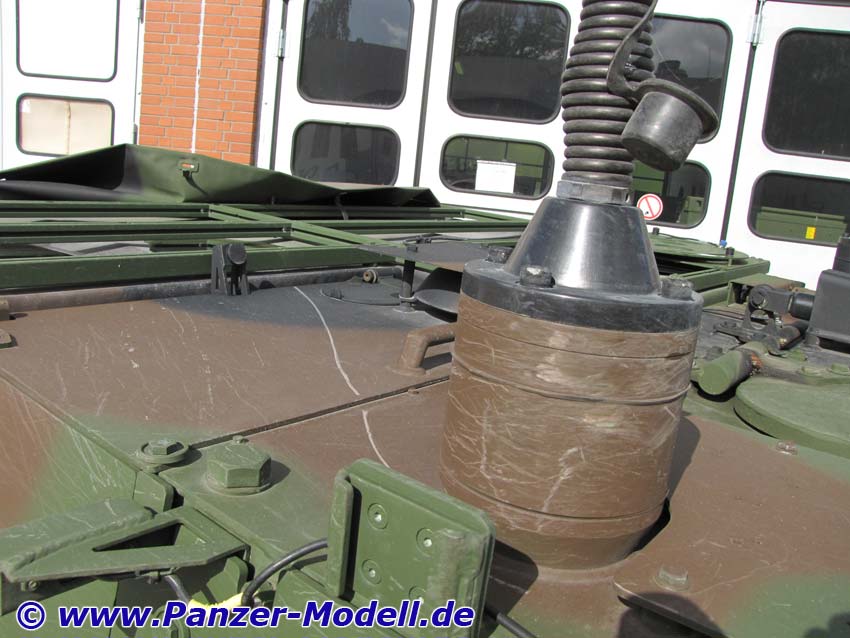

Antennensockel rechts, hinten

Innenraum hinten rechts

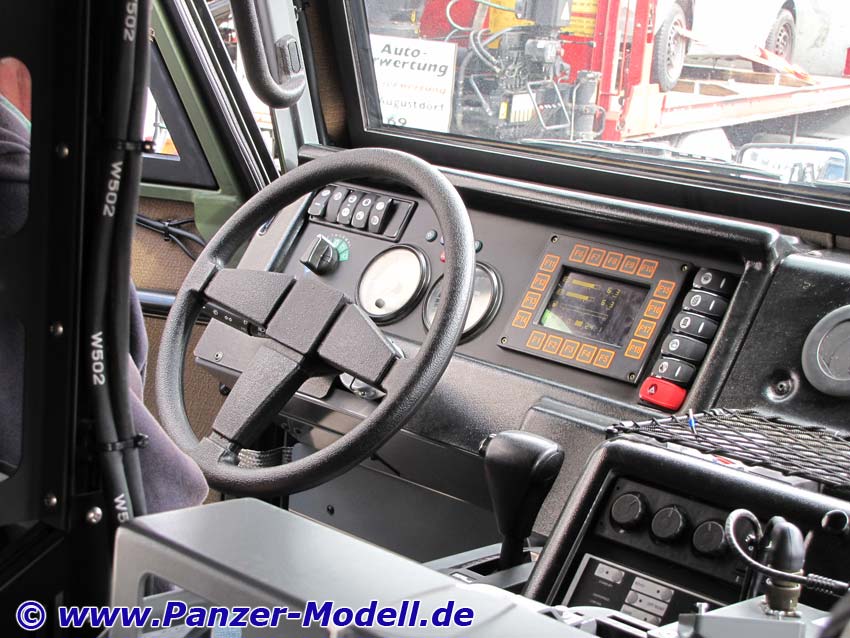

Fahrerplatz

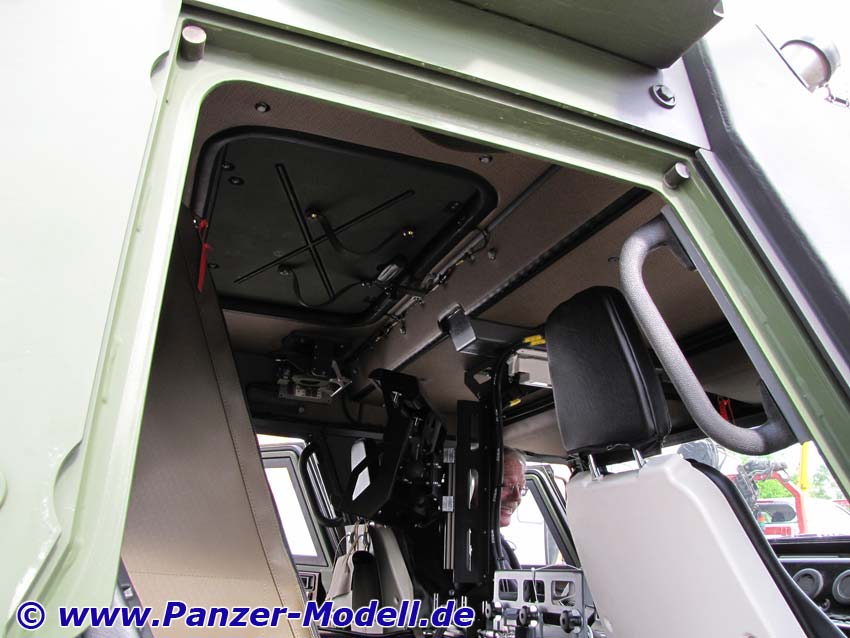

Dachluke

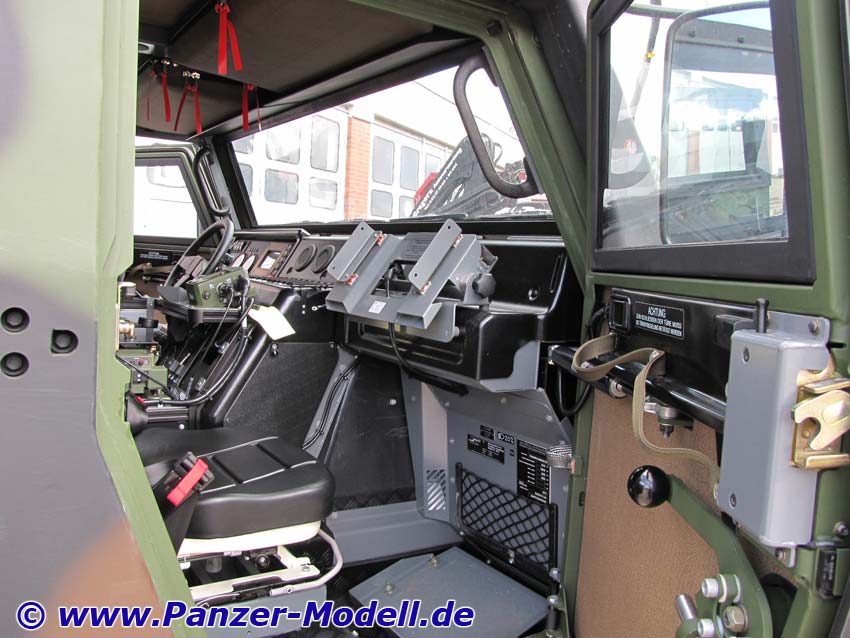

Beifahrerplatz
