1969 erhielt die Bundeswehr den Bergepanzer 2 A1/Pionierpanzer 1 auf Leopard 1 Fahrgestell. Dieser war zwar dem Bergepanzer 2 ähnlich, erhielt aber für Pionieraufgaben ein Erdbohrgerät und ein größeres Räumschild. Eine Leiter am Kranausleger war der augenfälligste Unterschied zum "normalen" Bergepanzer 2. Von diesem Pionierpanzer wurden 36 Fahrzeuge gebaut.
Von 1981 bis 1985 wurde an einem verbesserten Pionierpanzer auf Leopard 1 Basis getüftelt in dessen Ergebnis ab 1989 aus den 36 Pionierpanzern und 104 freigewordenen Bergepanzer 2 der Pionierpanzer 2 A1 "Dachs" erschaffen wurde. Dieser bekam einen Kranausleger mit Tieflöffel statt des Kranauslegers. Damit hat er eine Baggerleistung von ca. 140m3 pro Stunde. Mit Tiefwatausrüstung sind Arbeiten unter Wasser bis zu einer Tiefe von 4m möglich.
Der Teleskoparm ermöglich Arbeiten bis zu 9,2m Entfernung. Mit einem Haken können am Arm diverse Lasten gehoben werden, 2,6t bei 7,92m Ausladung bis zu 7,8t bei 3,98m Ausladung.
Das Räumschild kann durch 2 Erweiterungen auf 3,75m Breite erweitert werden. Die Räumleistung mit dem Schild liegt bei 270m3 pro Stunde.
Die Seilwinde wurde modifiziert und kann nun auch Unterwasser eingesetzt werden. Desweiteren hat der Dachs diverses Pioniermaterial an Bord wie eine Schweiss- und Schneidanlage, usw.
2009 erfuhr der Dachs ein update bei dem auf dem Motordeck eine neue, wasserdichte Staukiste angebracht wurde und zudem das Werkzeug an den Wannenseiten nun in abschließbaren Boxen untergebracht wurde - dies soll das Werkzeug vor Verlust und Beschädigung im Einsatz schützen.
Seite 1 - zu Seite 2 - zu Seite 3
Seitenangaben beziehen sich auf "In Fahrtrichtung gesehen"

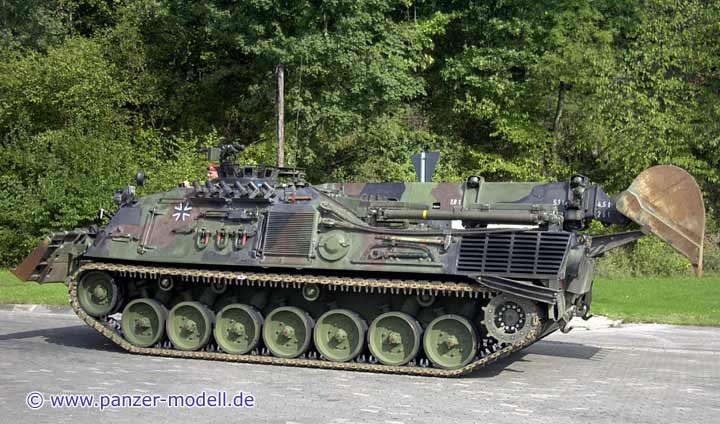

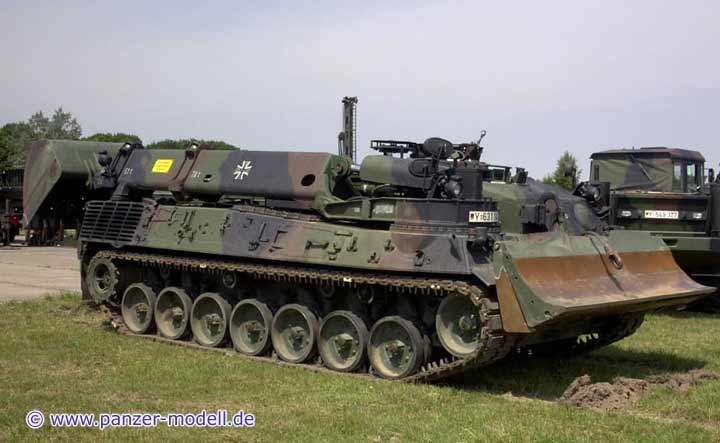

Gesamtansicht rechts
Gesamtansicht vorn rechts
Gesamtansicht vorn rechts beim Einsatz
Frontansicht bei verstautem Teleskoparm

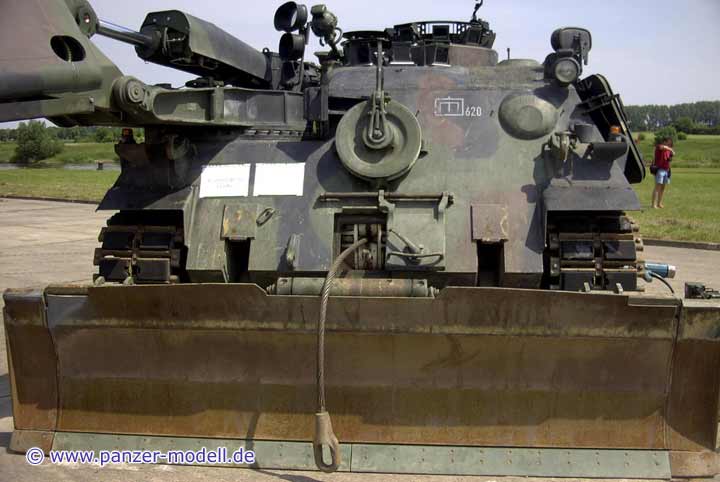

Frontansicht bei Teleskoparm nach vorn und herabgelassenem Schild

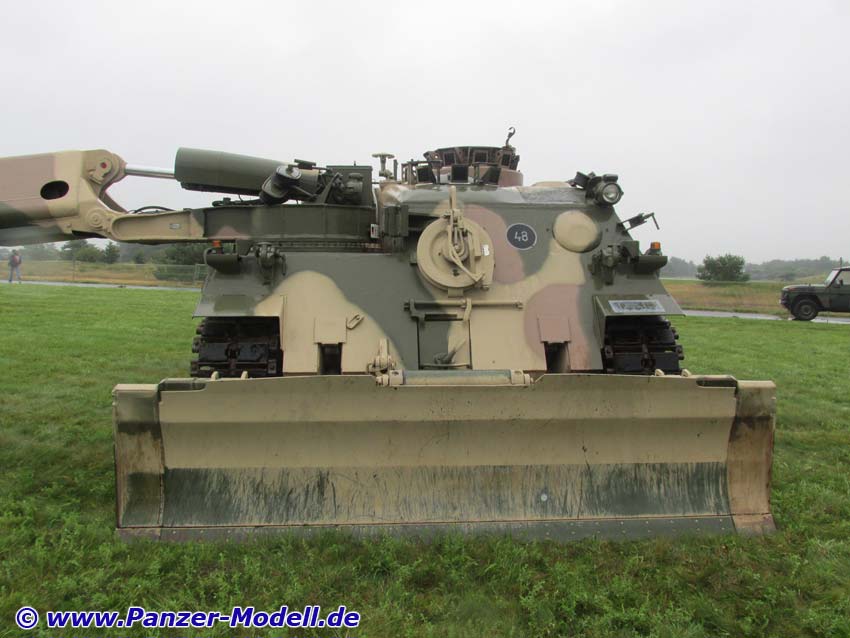

Frontansicht

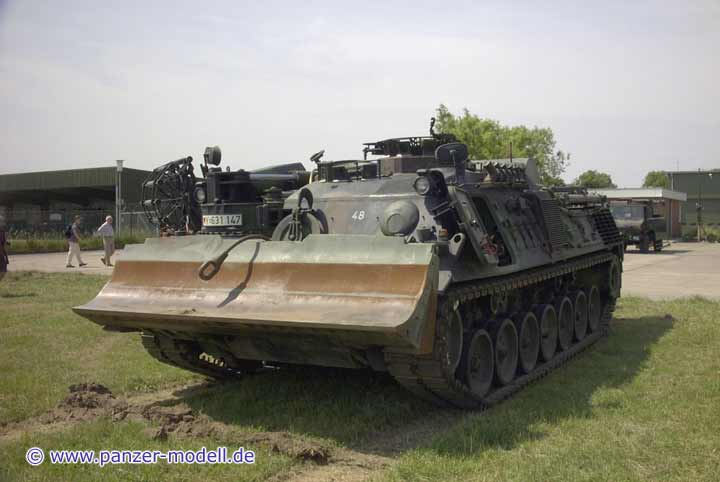

Gesamtansicht vorn links
Gesamtansicht vorn links in Wüstentarn
Gesamtansicht vorn links voll aufgerüstet und frisch aus dem Depot
linke Seite, Arm nach vorn
Gesamtansicht links
Dachs in UN weiß
Gesamtansicht hinten links

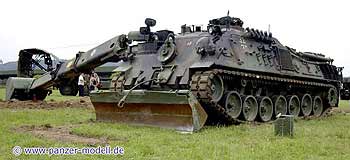

Gesamtansicht hinten links bei der Arbeit

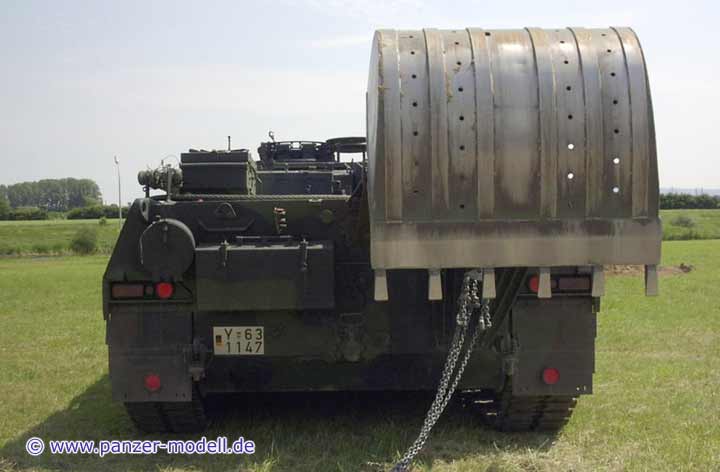

Heckansicht, Arm in Ruheposition

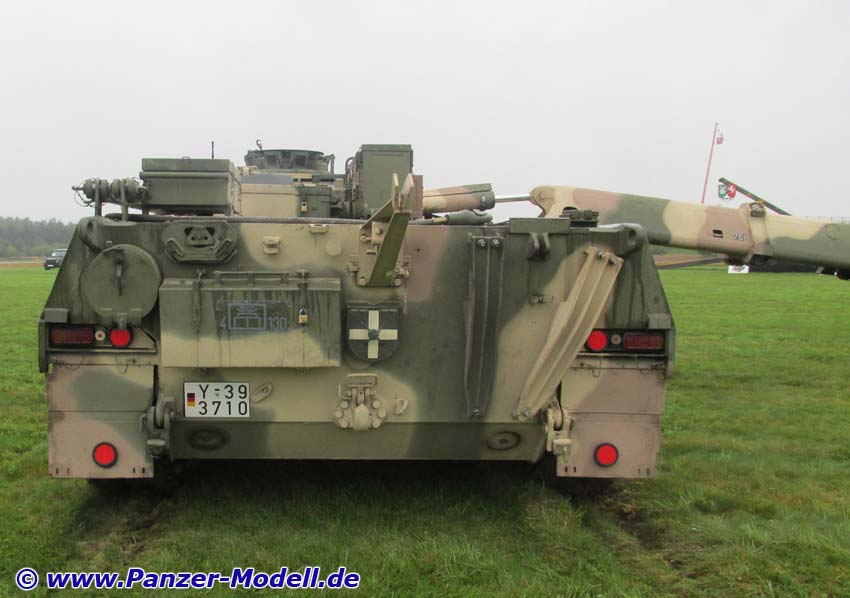

Heckansicht in Wüstentarn
Heckansicht, Arm nach vorn
Gesamtansicht hinten rechts
Gesamtansicht hinten rechts
Motordeck

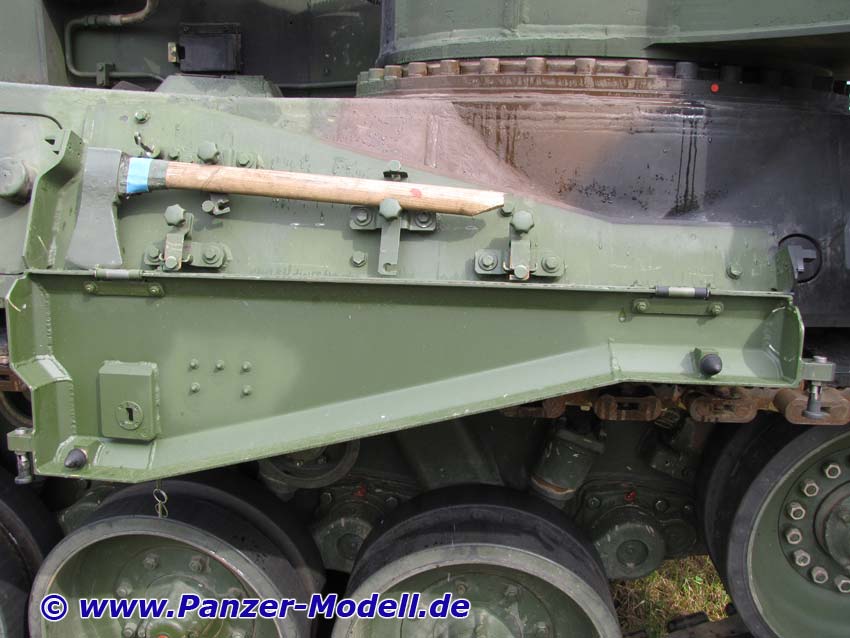

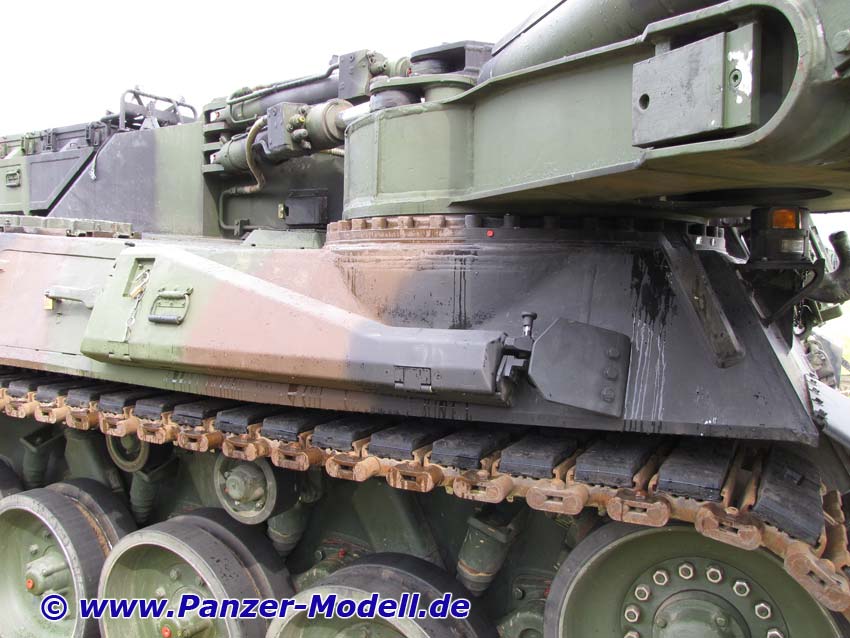

Linke Seite

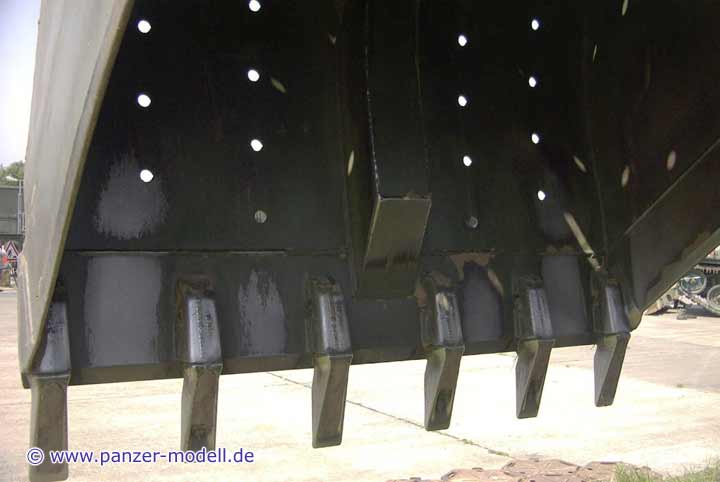

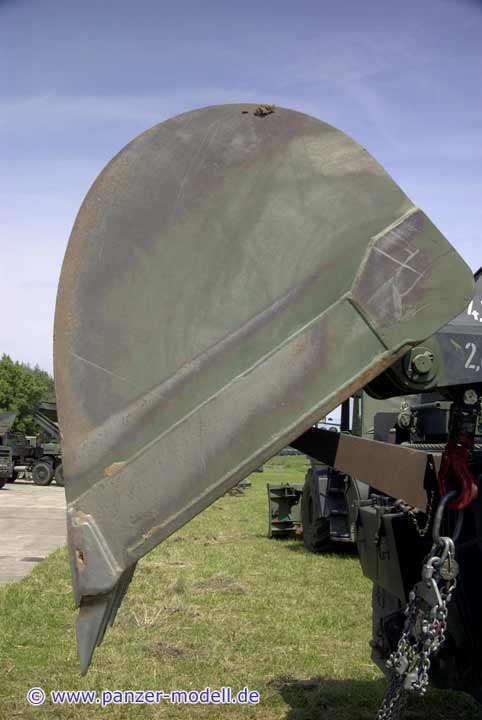

Baggerlöffel

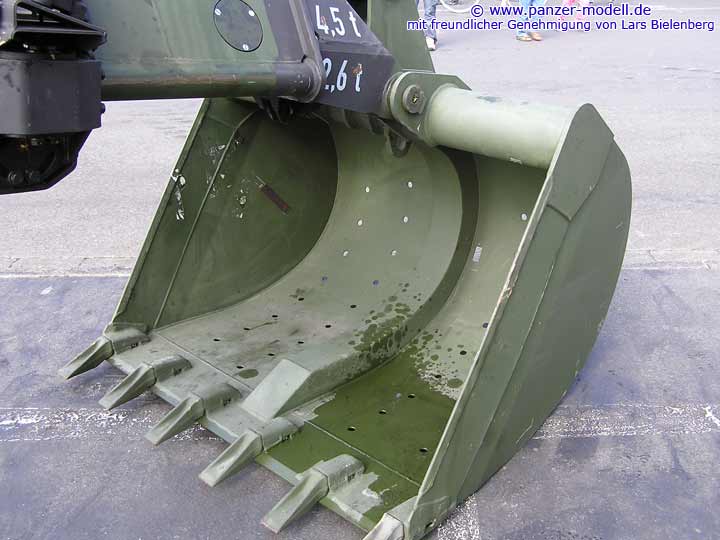

Innenseite des Baggerlöffels
Innenseite eines neuen Baggerlöffels

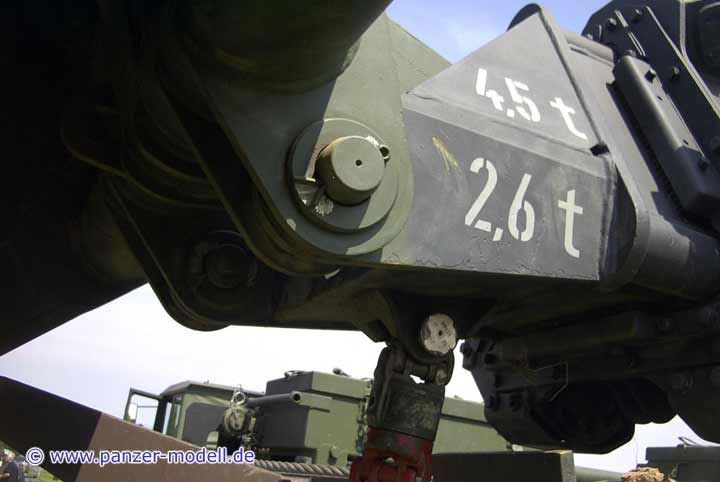

Aufhängung des Baggerlöffels

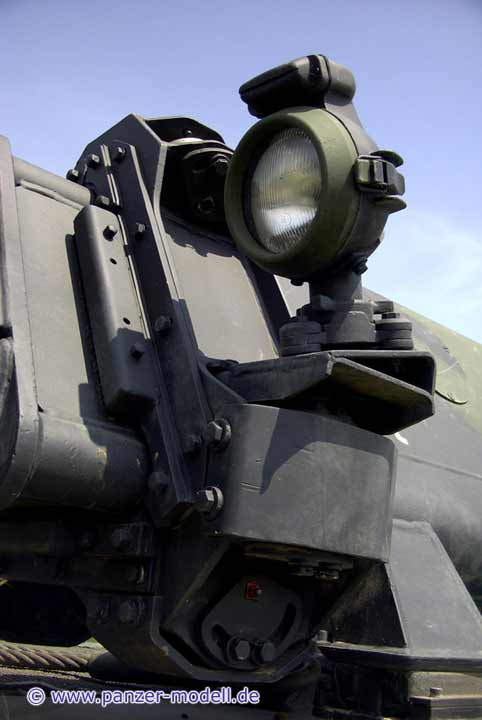

Linker Arbeitsscheinwerfer am Arm

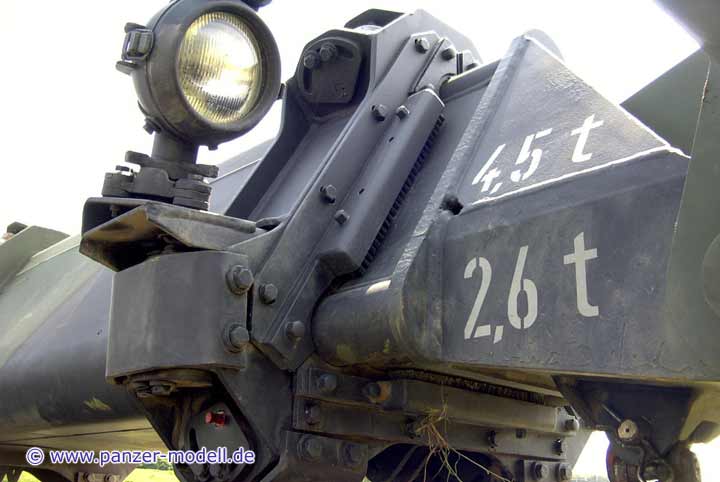

Rechter Arbeitsscheinwerfer am Arm

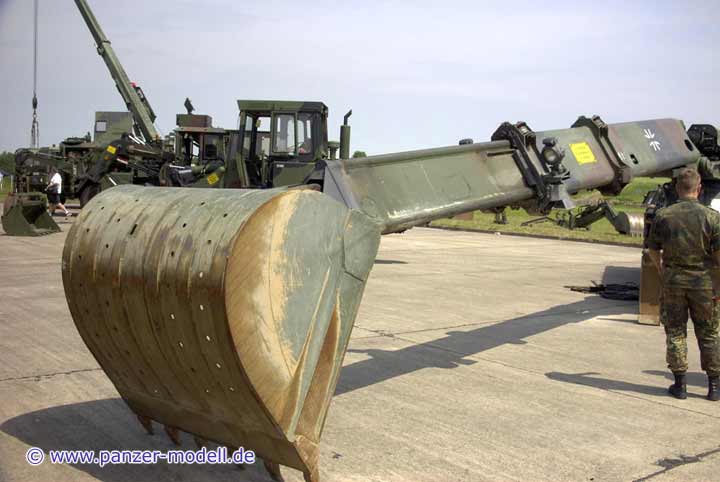

Baggerlöffel an ausgefahrenem Arm
linke Seite Wannenheck mit geöffneter Staukiste
Anhängekupplung am Wannenheck
verstaute Treibradreiniger
gut verstaute Ersatzführungszähne in der Schaufelstütze am Wannenheck
Neue Staukiste mit Abweiser vorn rechts
neue Staukiste geöffnet
Neue Werkzeugkiste rechte Seite hinten
neue Staukiste geöffnet
Gesamtansicht links mit geöffneten neuen Staukisten
Gesamtansicht links mit geschlossenen neuen Staukisten
Neue Staukiste auf Motordeck von hinten links gesehen
