Bergepanzer 3 A1 "Büffel" ISAF

Der bisher einzige Ableger der Leopard 2 Familie ist der Begepanzer 3 "Büffel". Zwischen 1992 und 1994 wurden insgesamt 75 Fahrzeuge von KMW/MaK beschafft.
Basierend auf dem Leopard 2 Fahrgestell verfügt der Büffel über einen Kasemattenaufbau, ähnlich dem des Bergepanzer 2 Standard. Der Büffel verfügt über einen 270° drehbaren Kran mit einer Hebeleistung von 30t, sowie über eine Seilwinde mit 35t Zugkraft (70t bei Verwendung der Umlenkrolle und 105t mit Dreifachzug).
Der Bergepanzer 3 wird eingesetzt bei den Panzerbataillonen, sowie bei den Artilleriebataillonen, welche die Panzerhaubitze 2000 als Hauptwaffensystem nutzen.Seitenangaben beziehen sich auf "In Fahrtrichtung gesehen".

Die Aufrüstung zur Version A1 umfasst wirklich umfangreiche Auf- und Umrüstungen des Bergepanzers. Am auffälligsten natürlich die massive Aufstockung der Seiten Zusatzpanzerung und SLAT Armour. Das Stütz/Räumschild wurde verbreitert, der Unterboden wurde mit Zusatzpanzerung minensicher gemacht und das Motordeck wurde umfangreich umgestaltet. Hier wurde durch Verwendung eines neuen Ausrüstungsträgers zusätzlicher Stauraum für Ausrüstung, Verpflegung und Wasser geschaffen.
Am Heck steht eine Gefechtsbergeeinrichtung zur Verfügung. Diese ermöglicht die Bergung von ausgefallenen Fahrzeugen unter Panzerschutz mit Kamera-Unterstützung. Im Frontbereich steht dem Fahrer ein Nachtsichtsystem mit Wärmebildanteil zur Verfügung. Kühlwesten für die Besatzung und die Anbringung einer thermischen Isolierung (MMT) im Dachbereich erhöhen die Durchhaltefähigkeit der Besatzung. Zur Störung von funkausgelösten Sprengfallen steht auf dem Turmdach ein CG12 Störsender zur Verfügung.

Ende 2012 waren 4 Bergepanzer 3 A1 im Bestand der Bundeswehr, von denen 3 im Einsatz in Afghanistan waren.

Der Büffel ist 9,5m lang und 4,3m breit. Die Höhe bei ausgeklappter ECM Antenne beträgt 3,56m. Das Gesamtgewicht beträgt 65t.

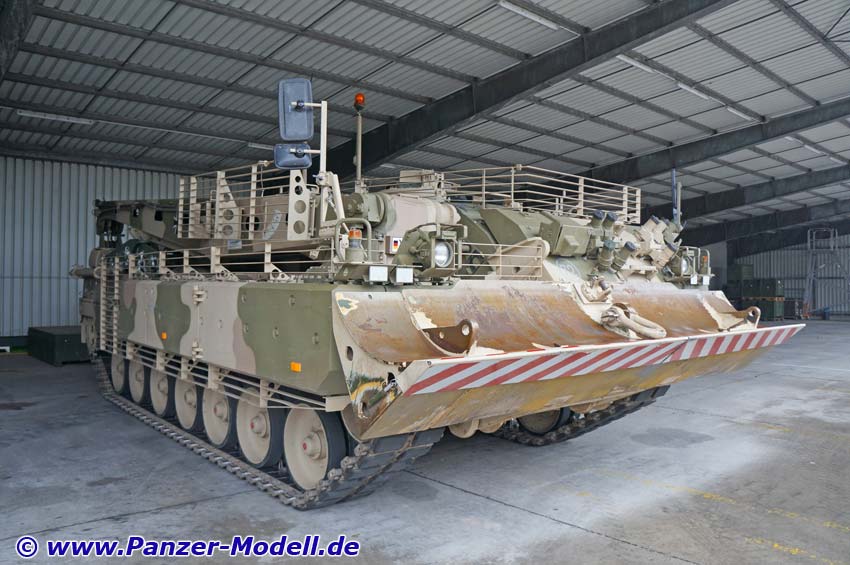

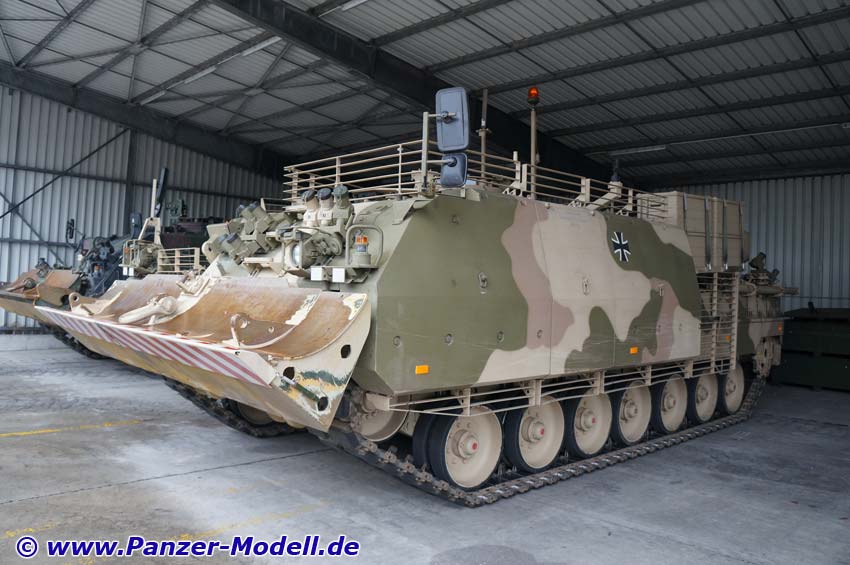

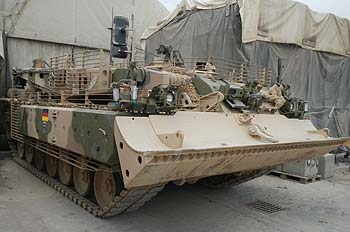

Gesamtansicht vorn links

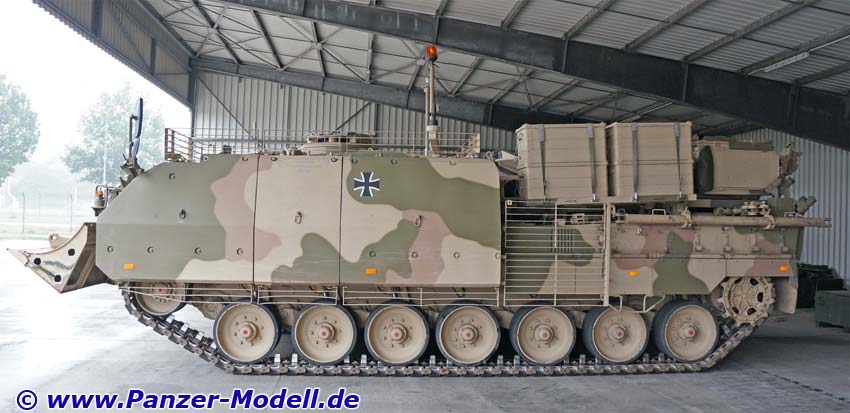

Gesamtansicht links

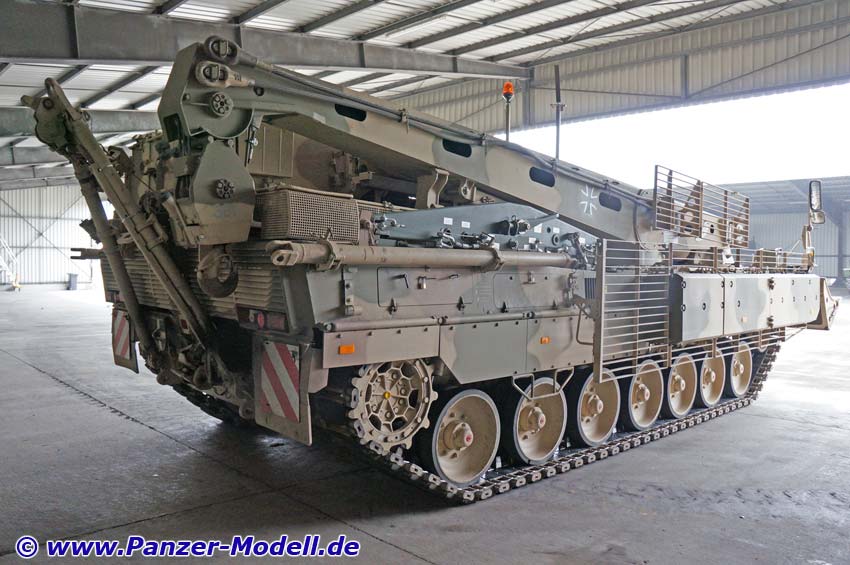

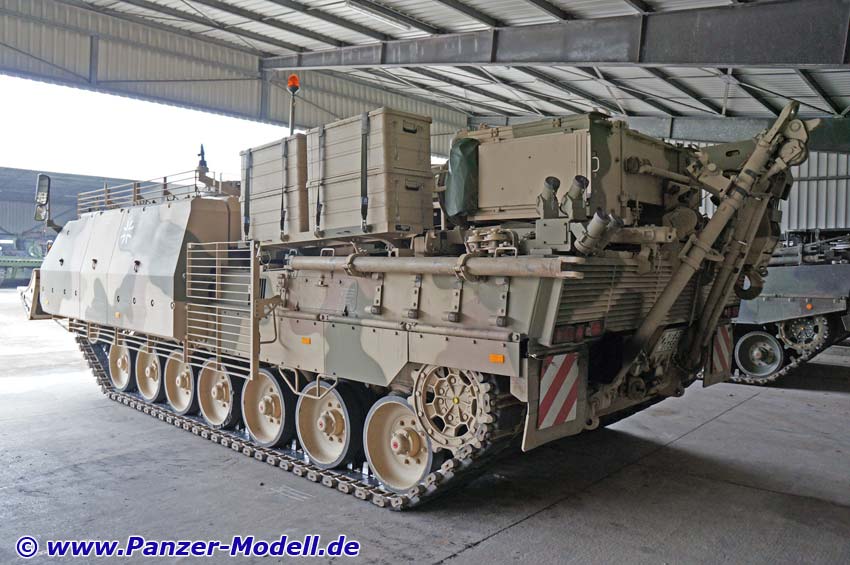

Gesamtansicht hinten links

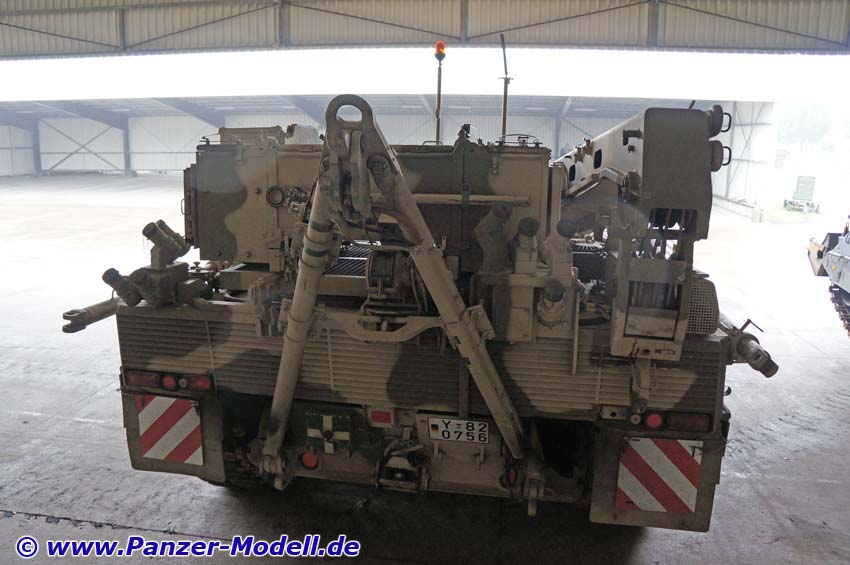

Heckansicht

Gesamtansicht hinten rechts

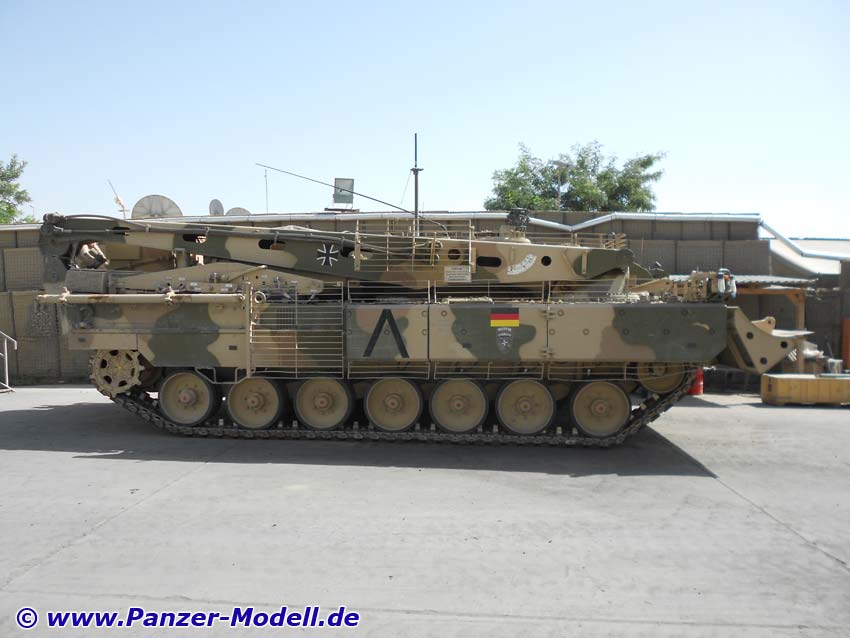

Gesamtansicht rechts

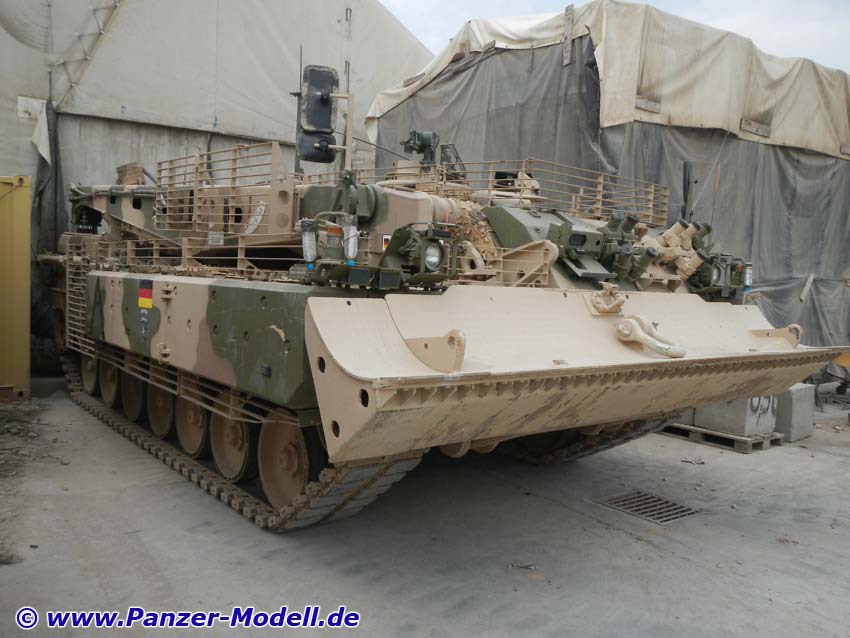

Gesamtansicht vorn rechts

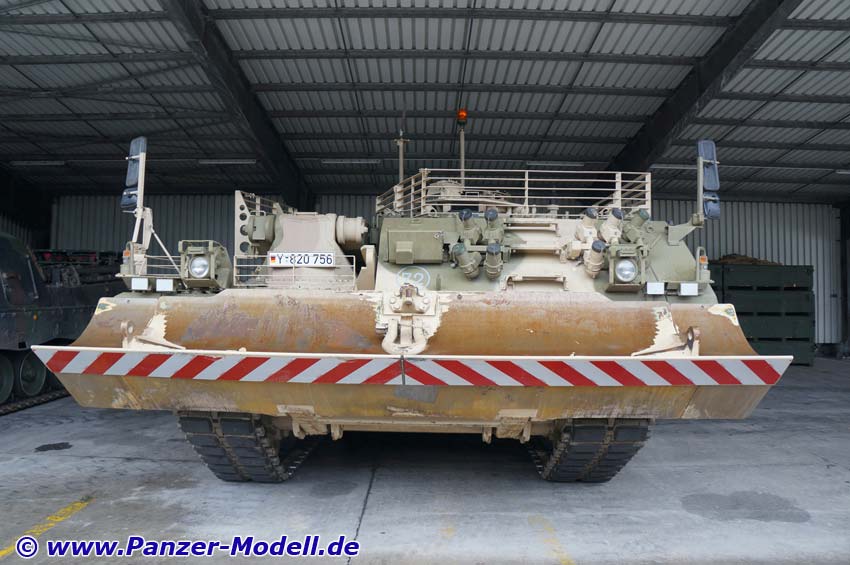

Frontansicht

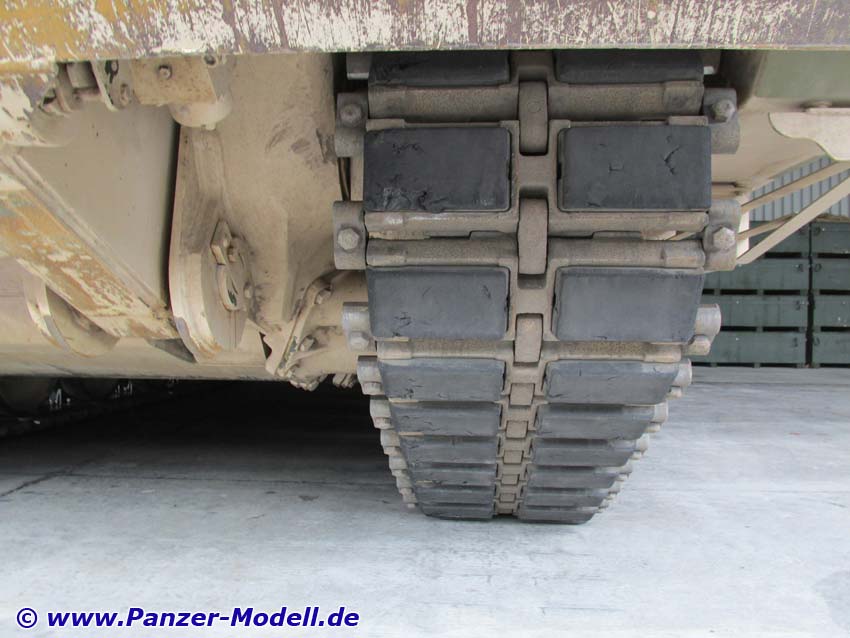

Kette von vorn

Vordere linke Seite mit Stützschild

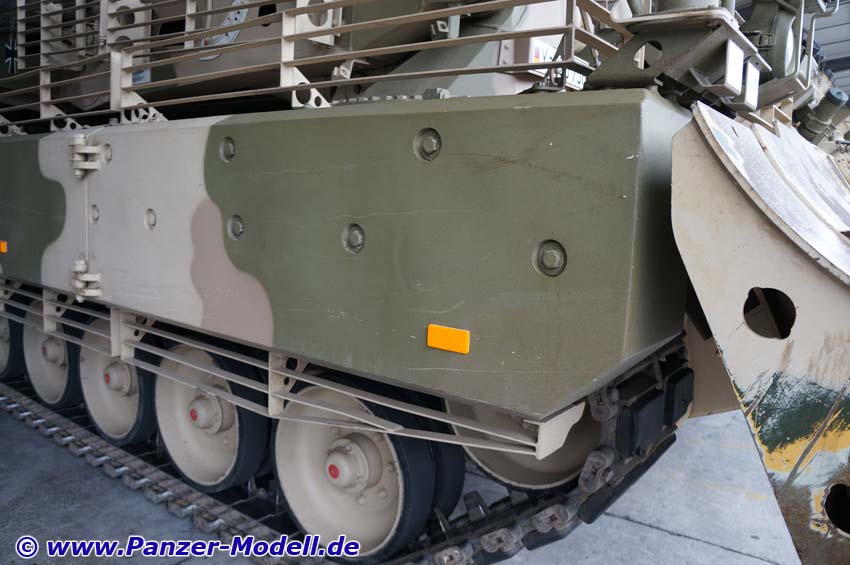

Zusatzpanzerung links vorn

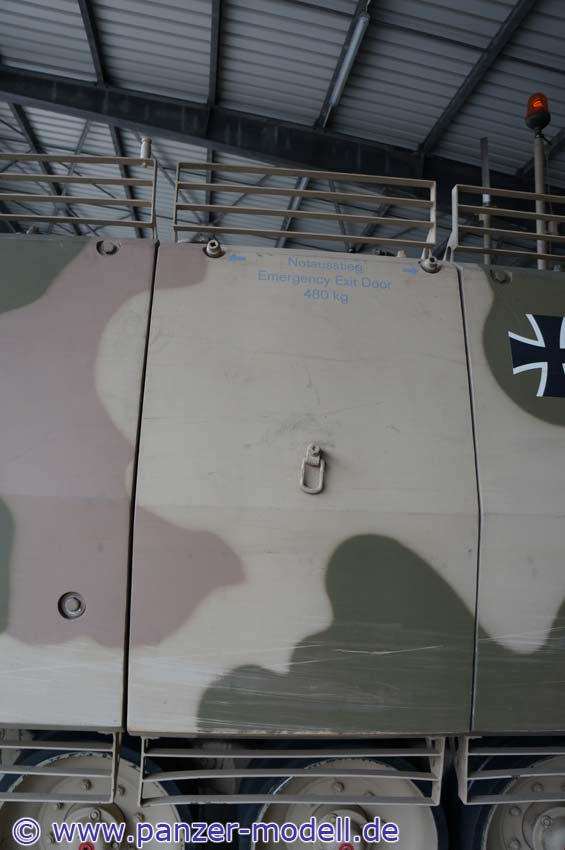

Zusatzpanzerungselemente linke Seite

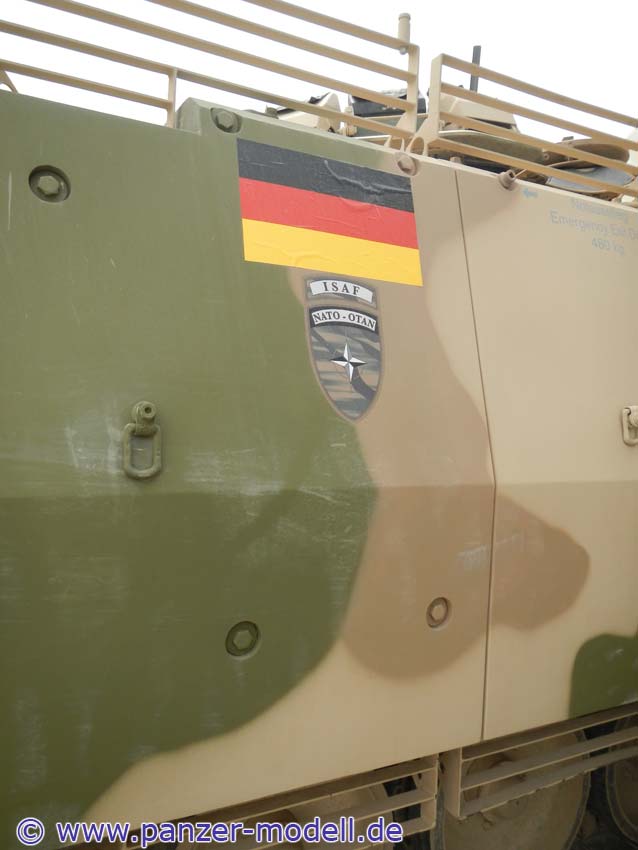

Markierungen im Einsatzland, links

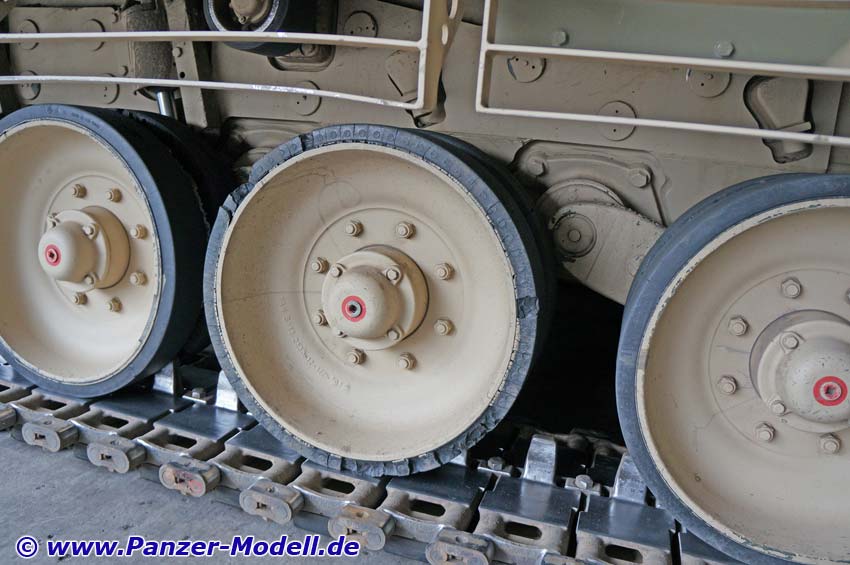

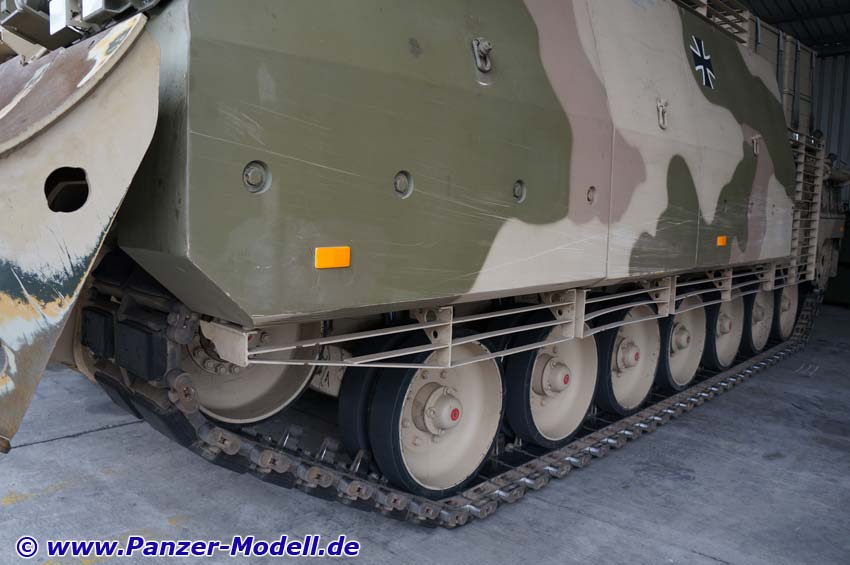

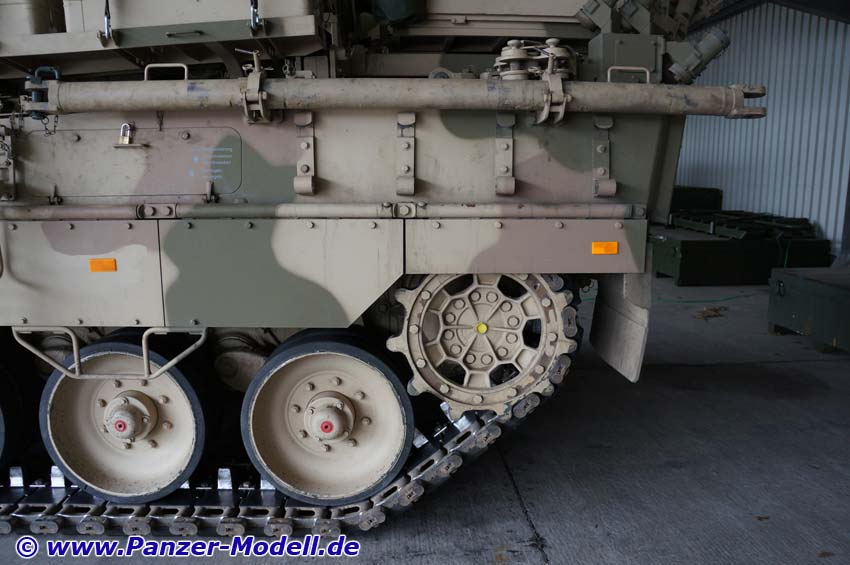

Laufrollen linke Seite

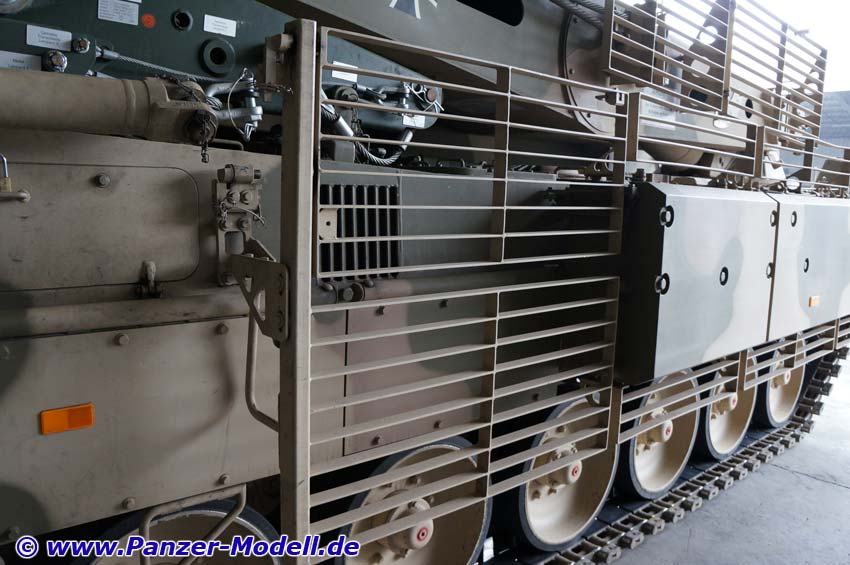

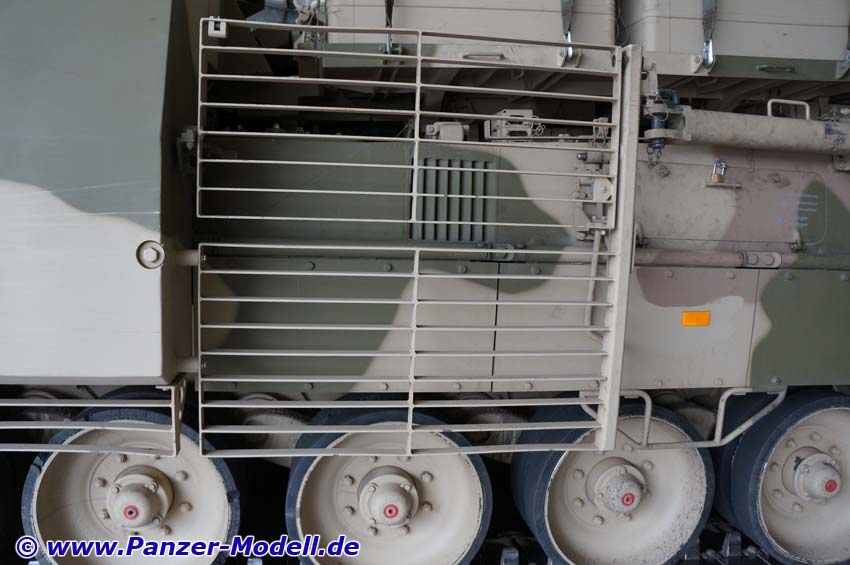

Slatpanzerung linke Seite Höhe vorderes Motordeck

Motordeck links vorn unter Staukisten

Linke Seite Heckbereich unten

Linke Seite oberes Motordeck

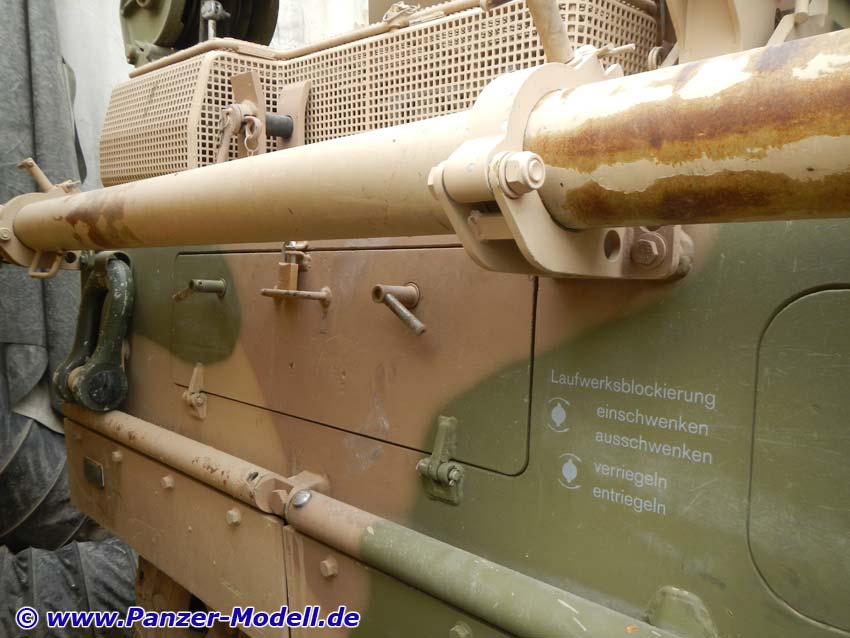

Abschleppstange und Schäkel links hinten

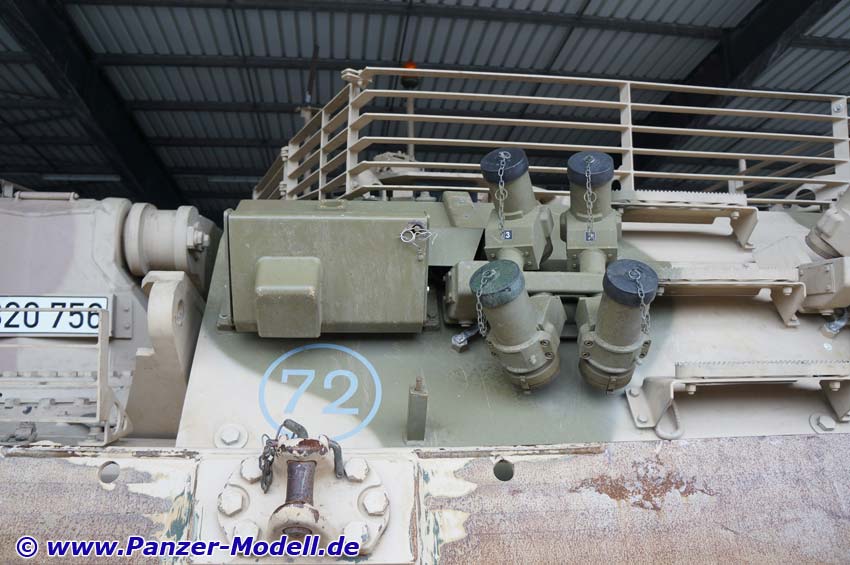

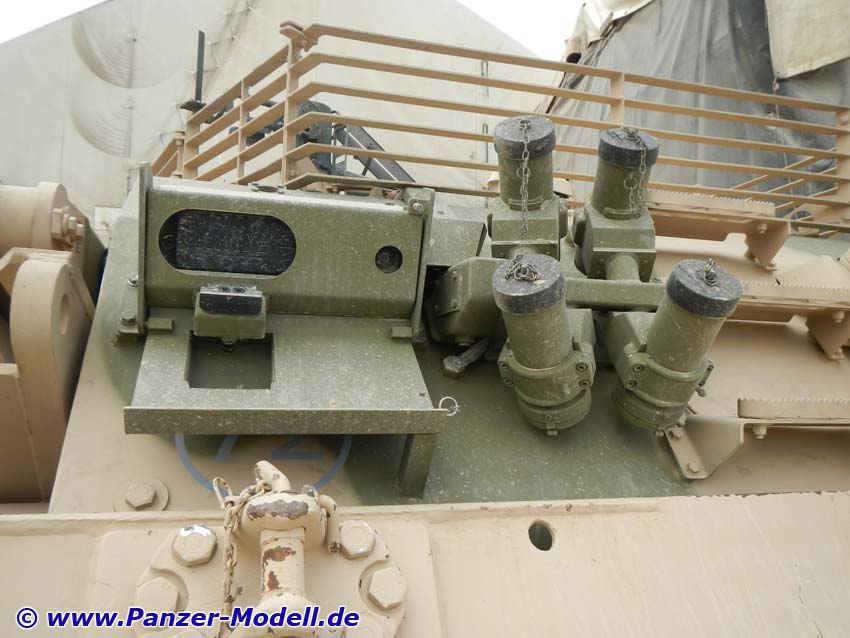

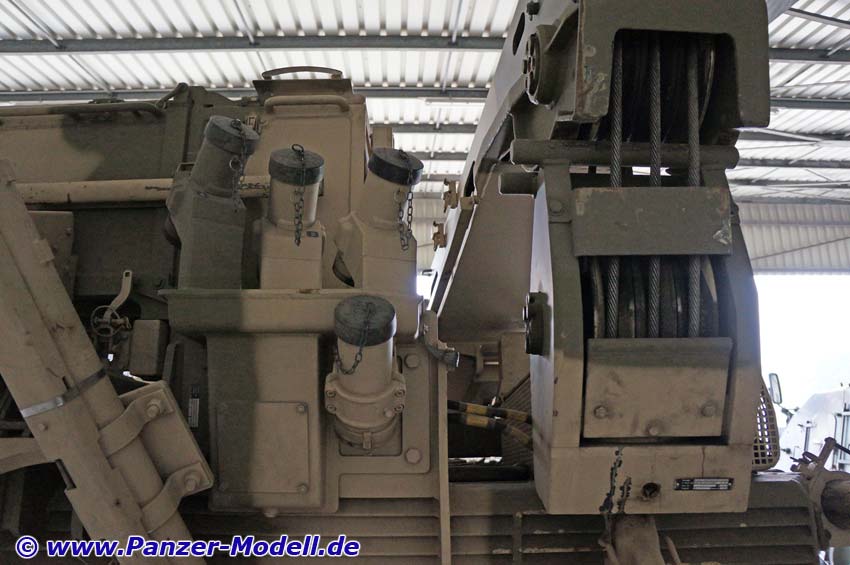

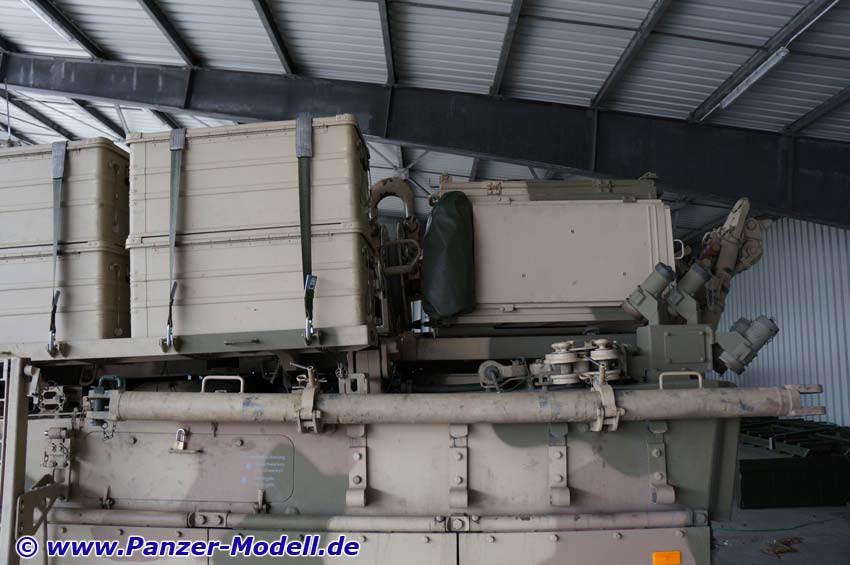

Schleppschere, Nebelmittelwurfbecher und Staukisten hinten

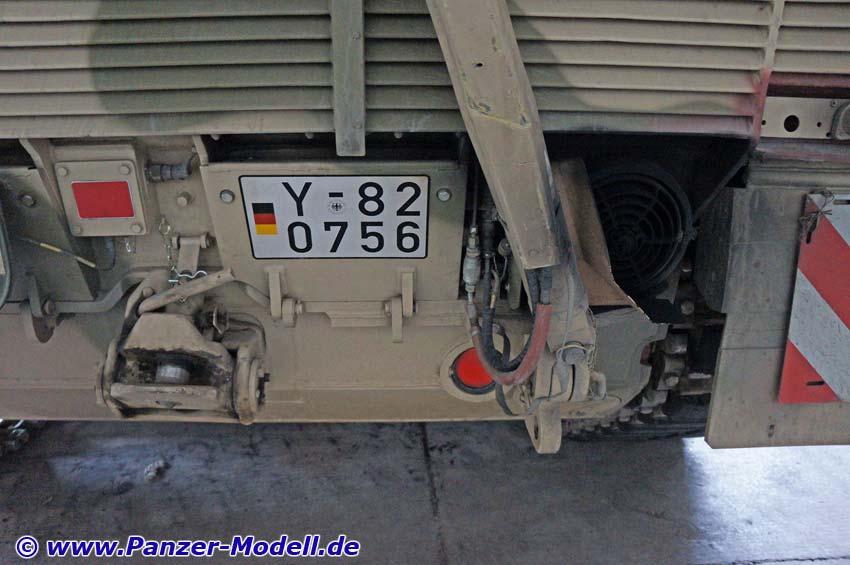

Heckbereich unten rechts

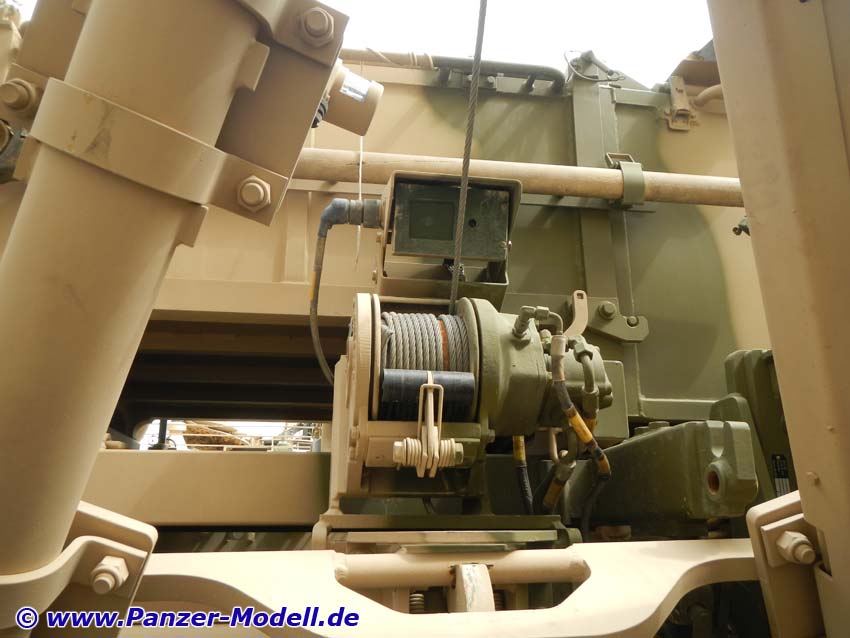

Rückfahrkamera und Seilwinde auf Motordeck mittig hinten

oberer Heckbereich rechts mit Kranausleger/Haken

Motordeck hinten rechts mit Gitterbox und Kranhaken

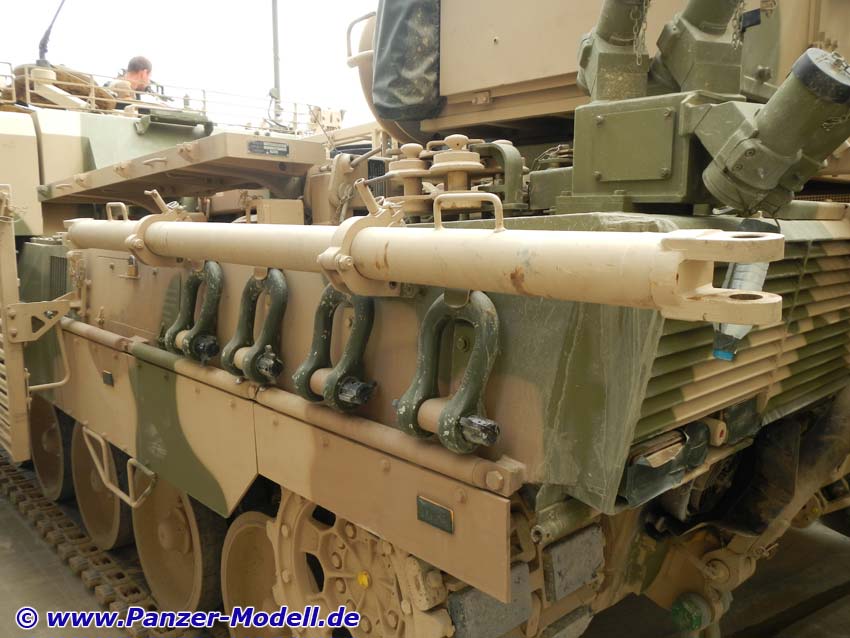

Abschleppstange rechts hinten

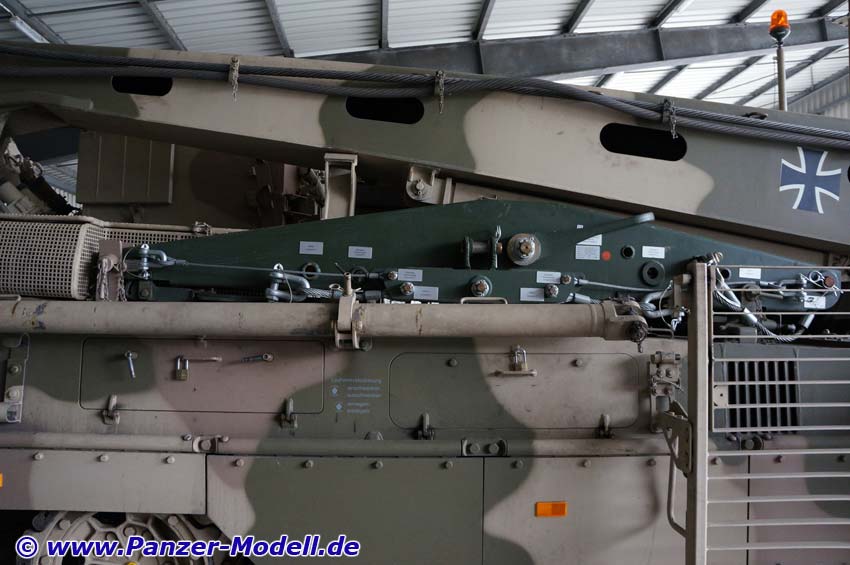

rechte Seite hinterer Bereich

Slatpanzerung rechts vorderer Motorbereich

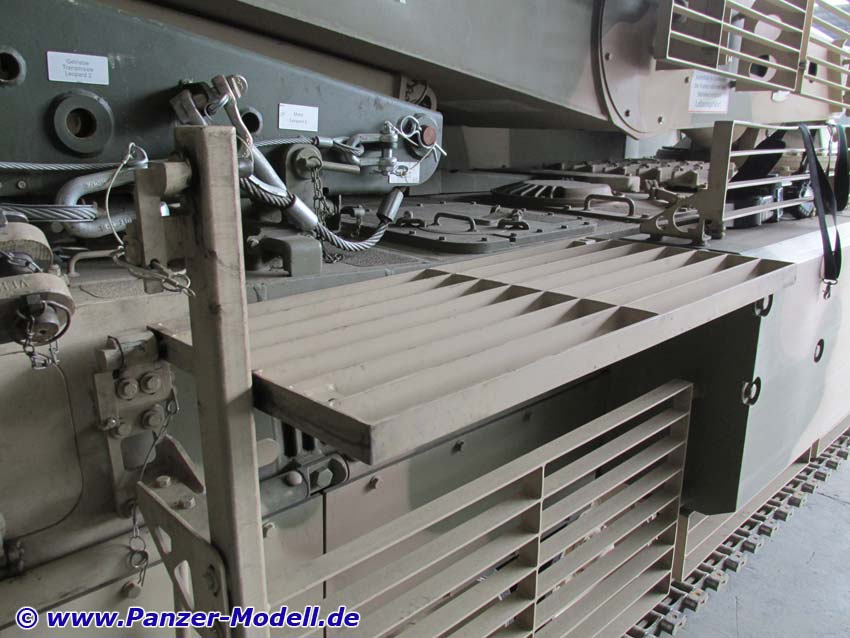

Abklappbarer oberer Panzerungsteil als Auftritt

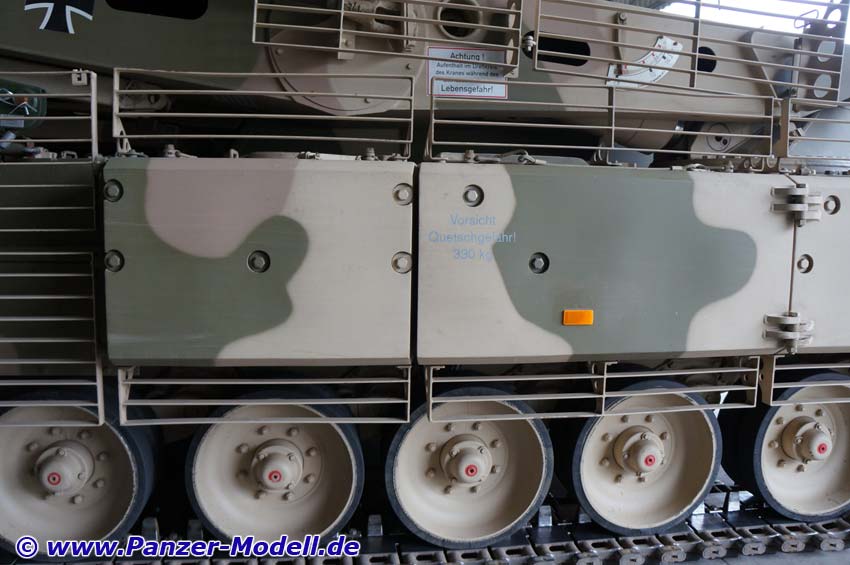

Zusatzpanzerungselemente rechts mittig

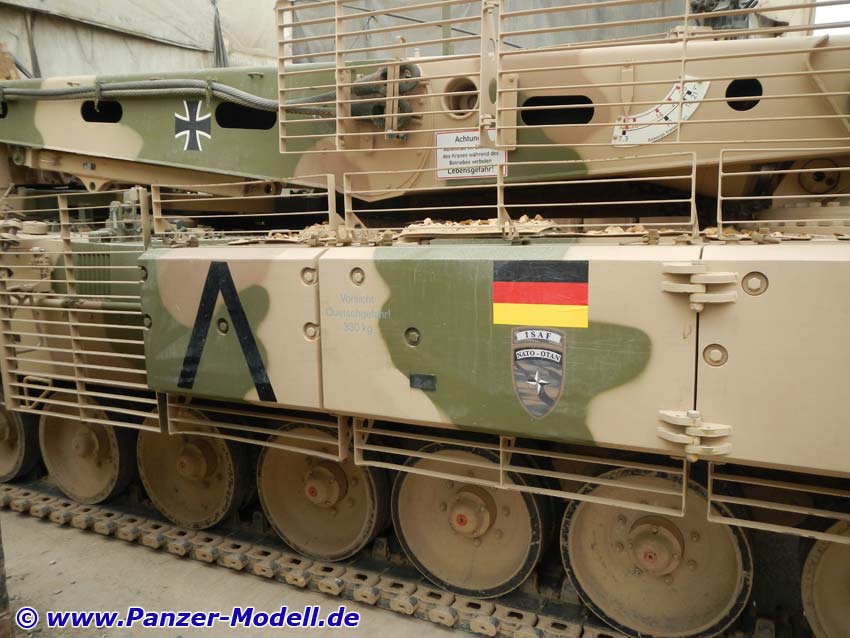

Einsatzmarkierungen rechts

Slatpanzerung am Kranausleger vorn rechts

Zusatzpanzerungselemente vorn rechts

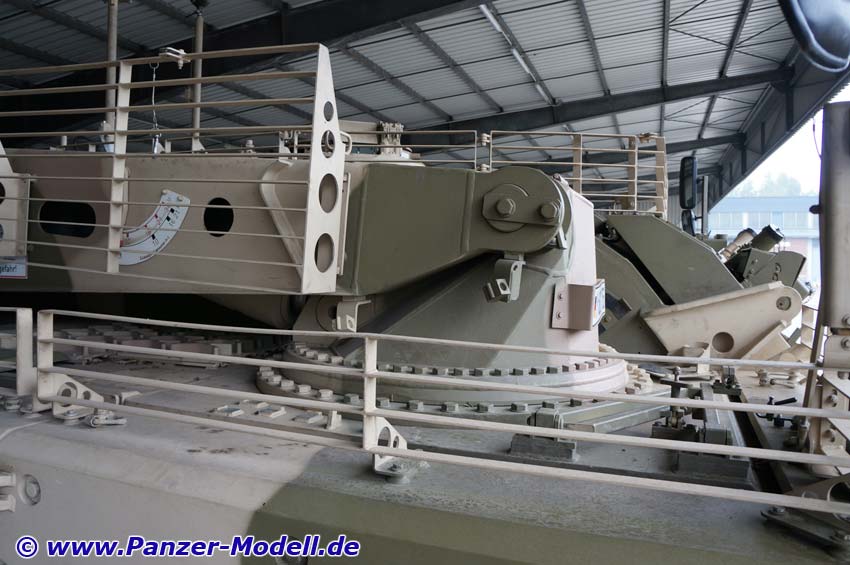

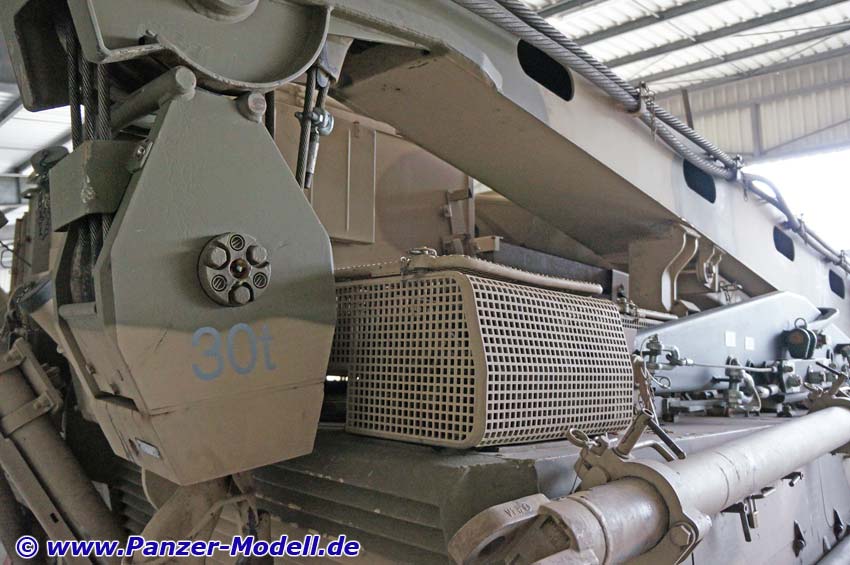

Kranbasis vorn rechts

Vordere rechte Ecke

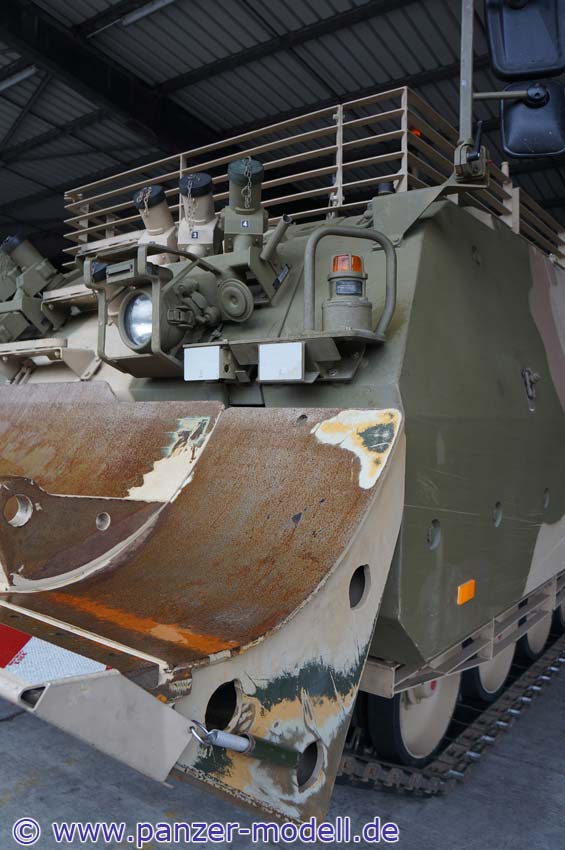

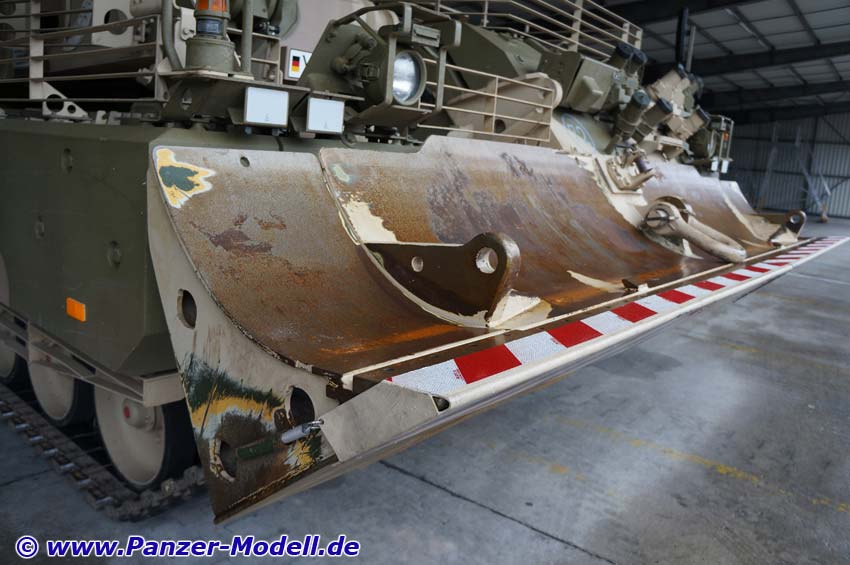

Stützschild vorn rechts

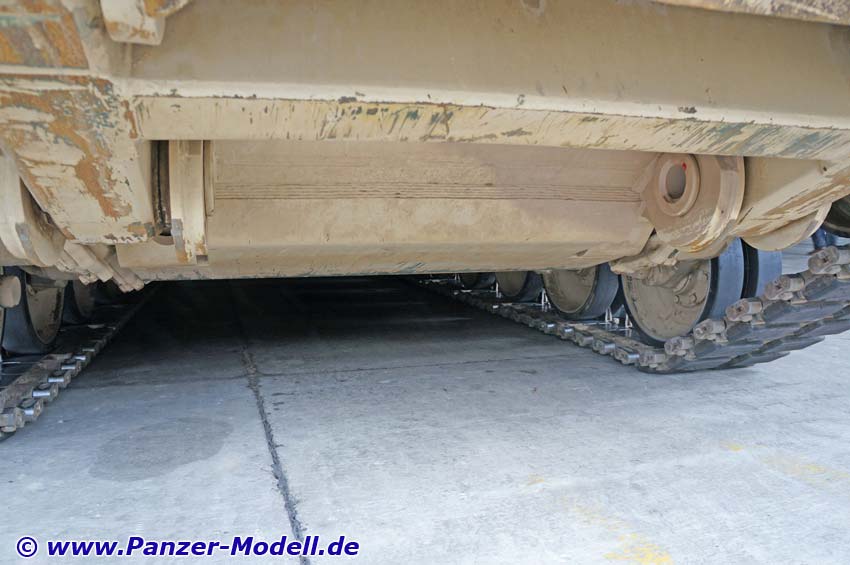

Frontseite unten mit Minenschutz

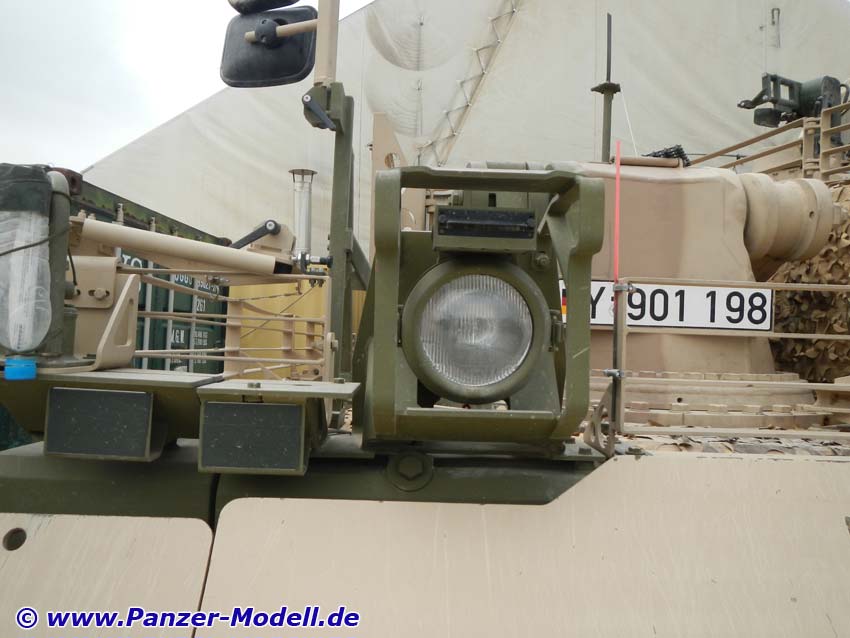

Beleuchtungseinrichtung vorn rechts

obere Frontseite mittig mit geschlossener Nachtsichtkamera

Nachtsicht Frontkamera geöffnet

Frontseite links mit Aufstiegshilfe

Dachbereich von links mit MMT

Hinterer Bereich von links

Aufbauheck links

Slatpanzerung rechts von oben

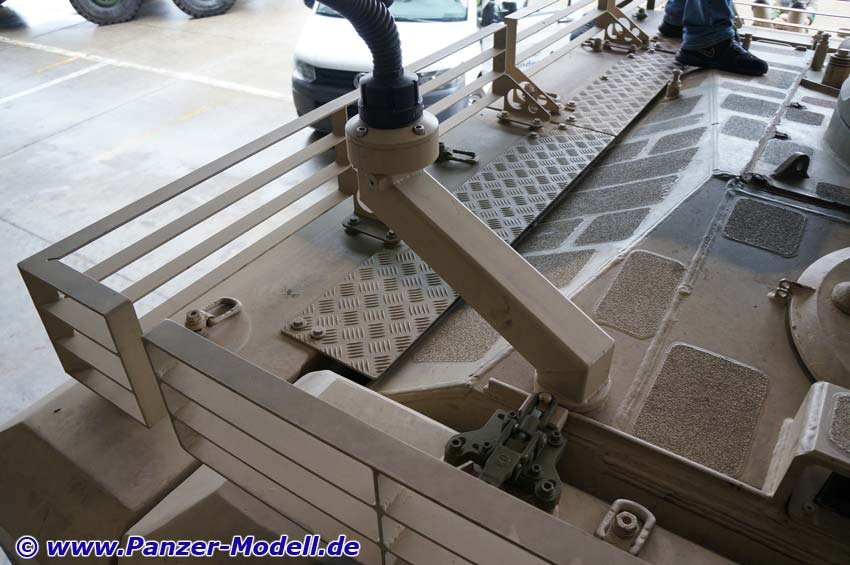

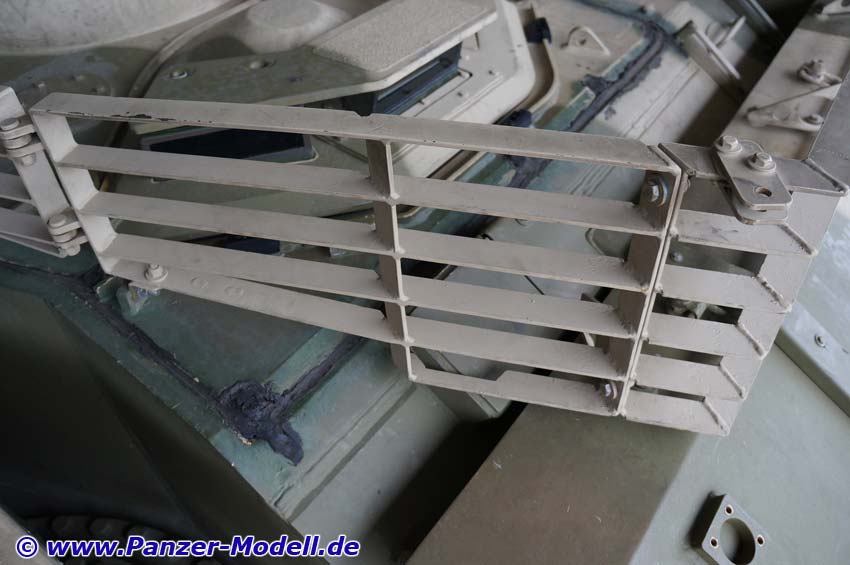

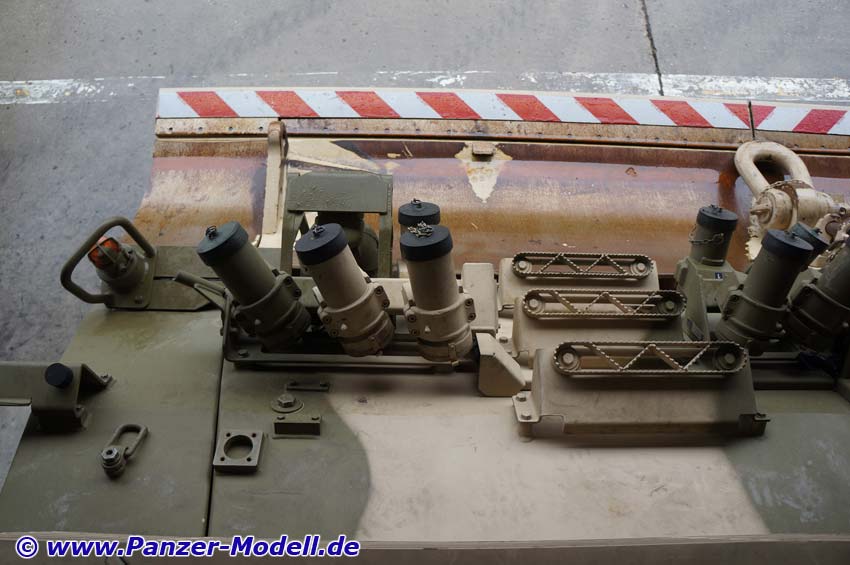

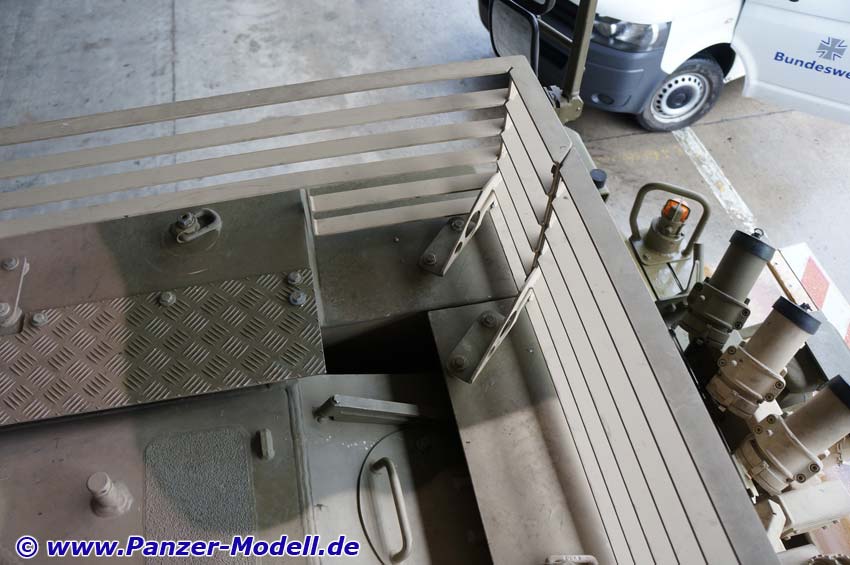

Slatpanzerung vorn oben neben Fahrerluke

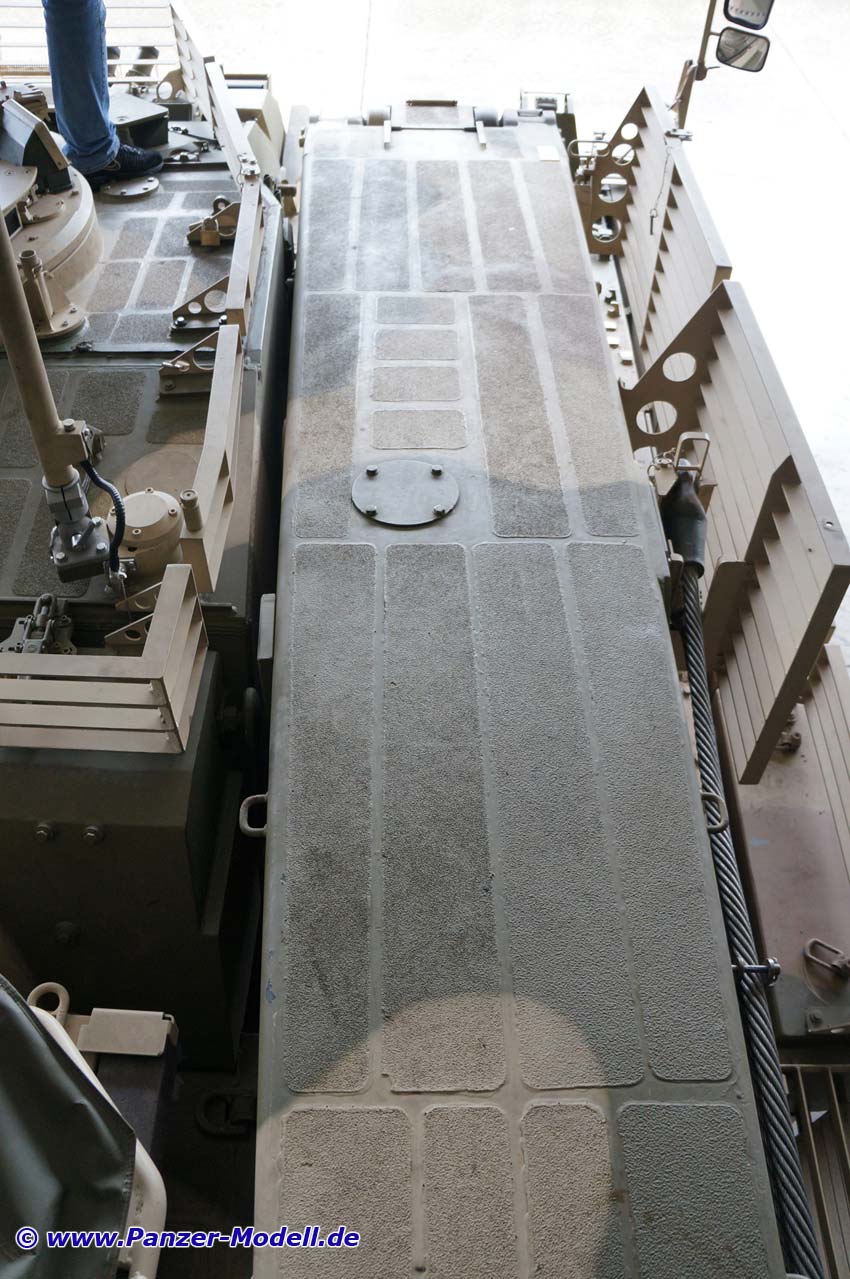

Aufsicht Kranausleger

Rechter Frontbereich von oben

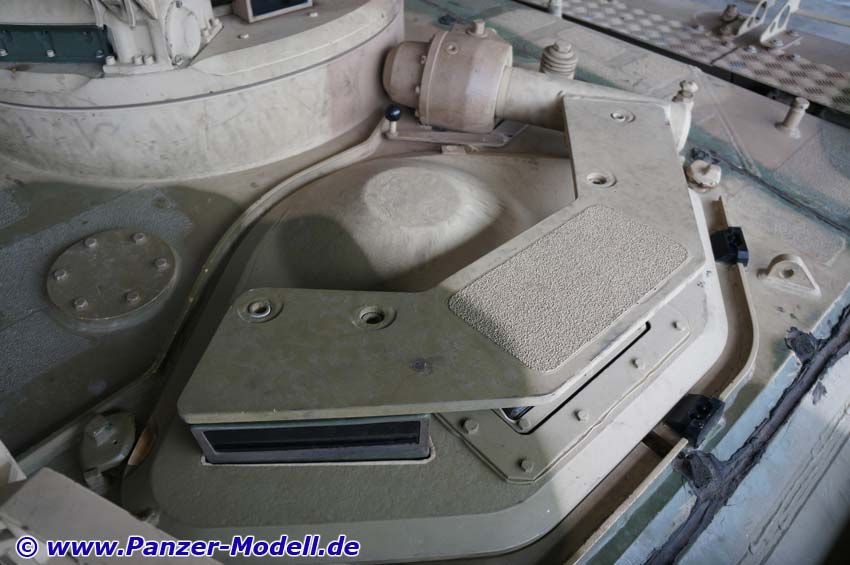

Fahrerluke geschlossen

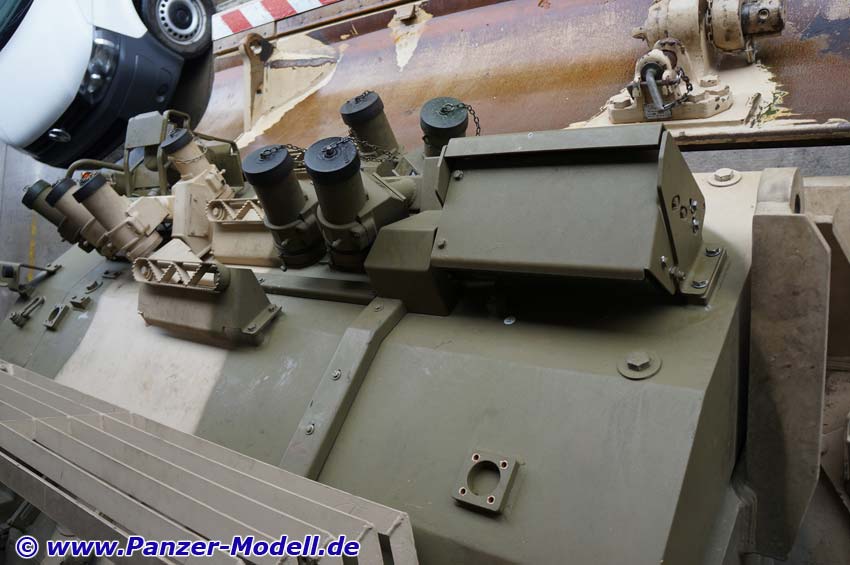

linker Frontbereich von oben

Zusatzpanzerung auf Aufbaudach vorn links

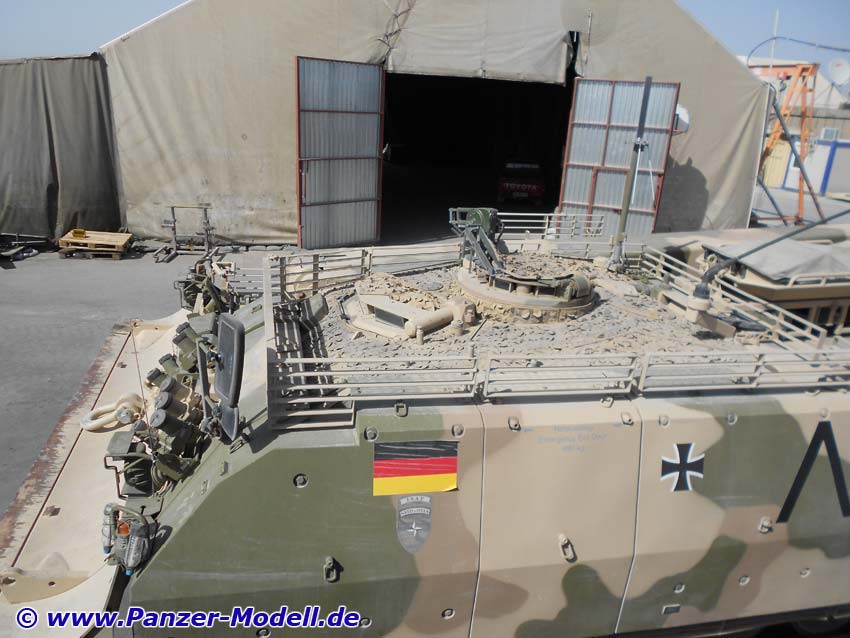

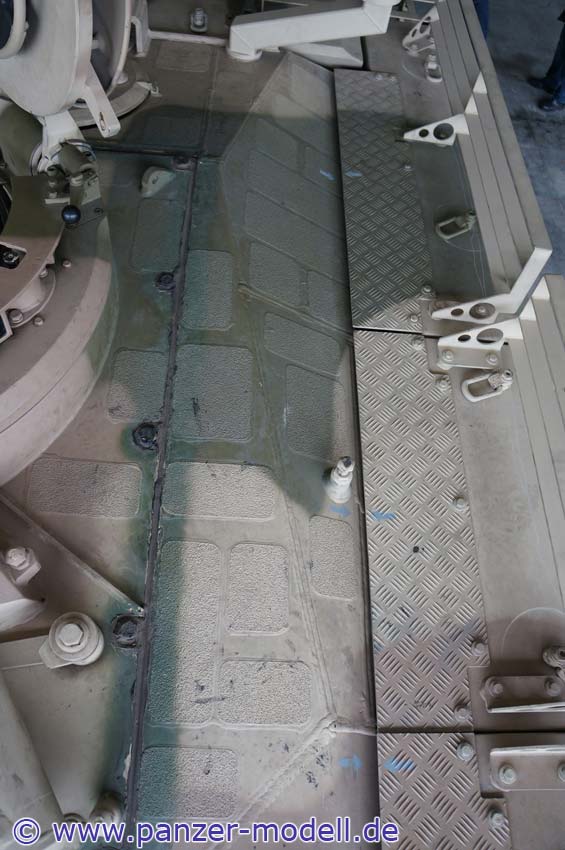

Aufbaudach und Panzerung links von oben

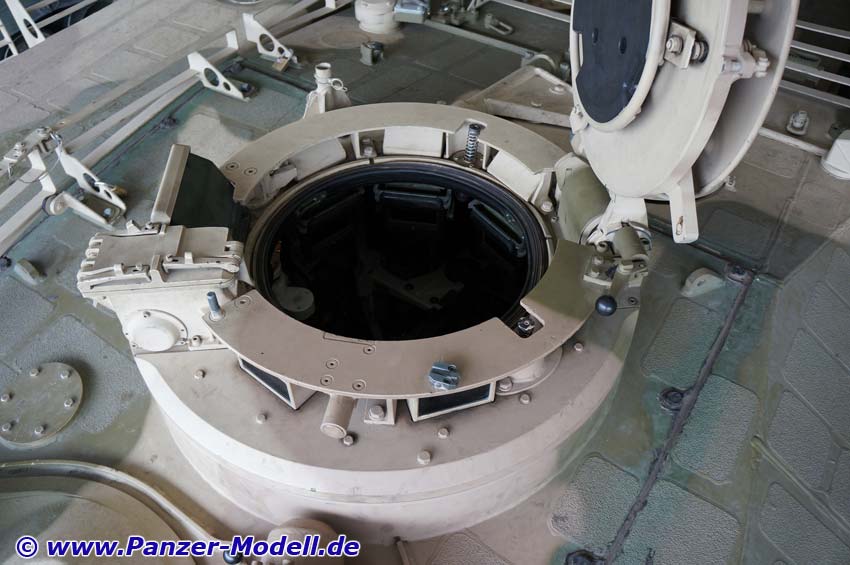

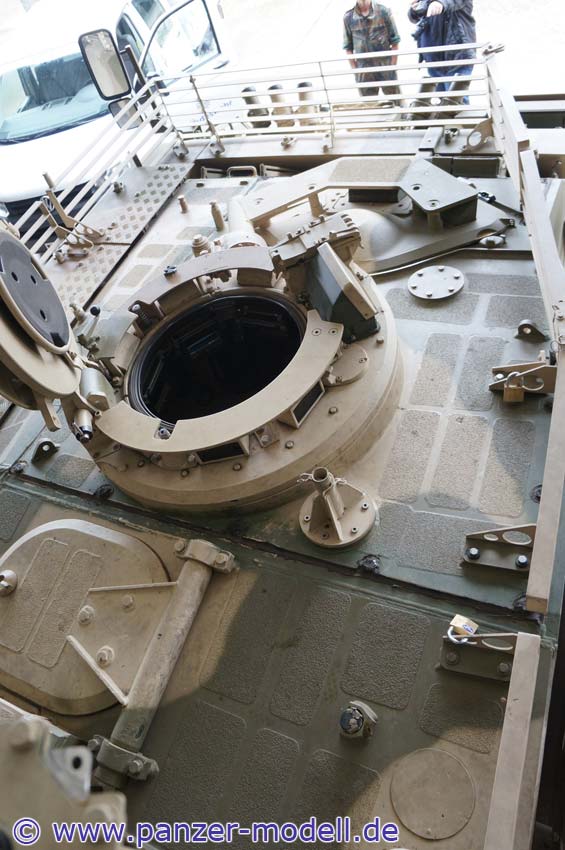

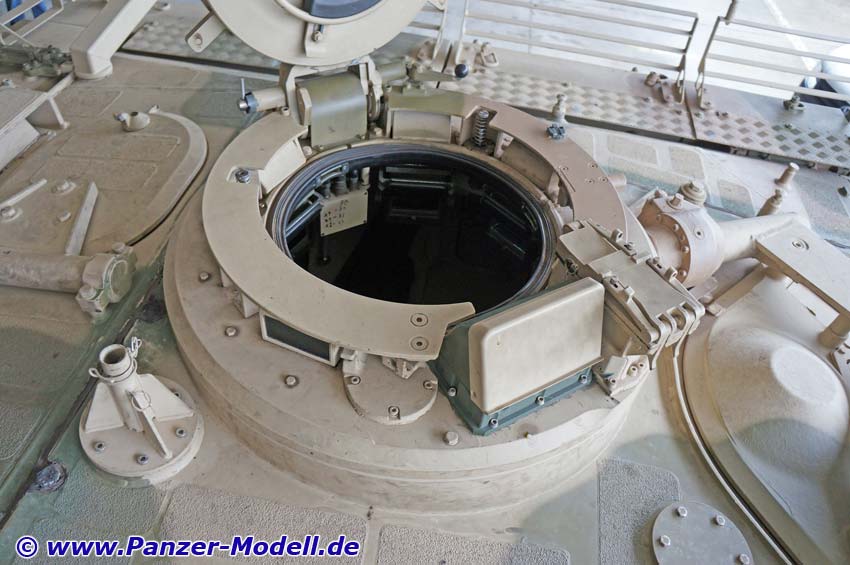

Geöffnete Kommandantenluke

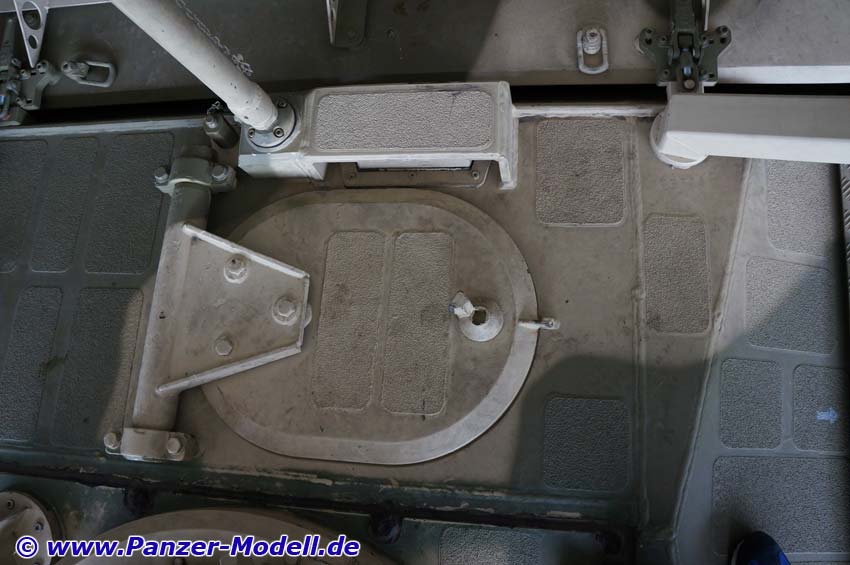

Funkerluke von oben

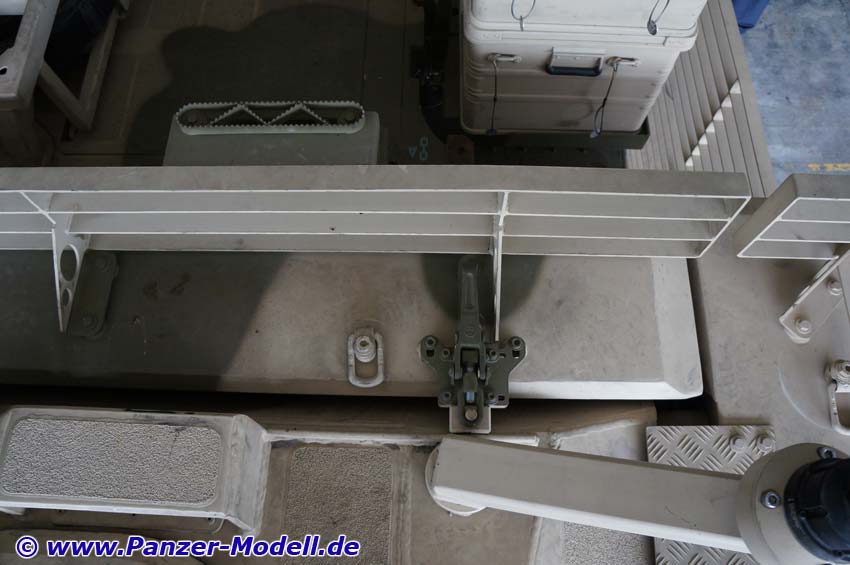

Slatpanzerung am hinteren Aufbaudach

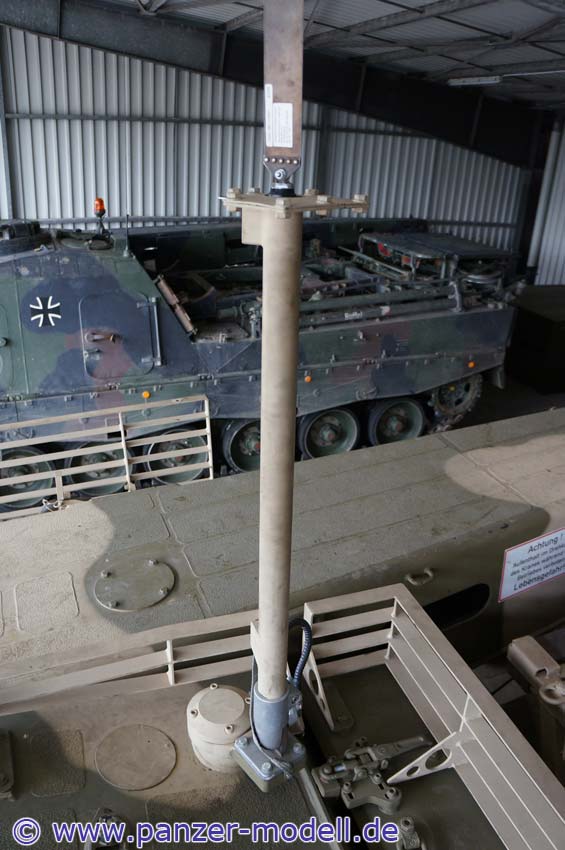

Halterung auf Aufbaudach hinten rechts für CG12 Anti IED Antenne

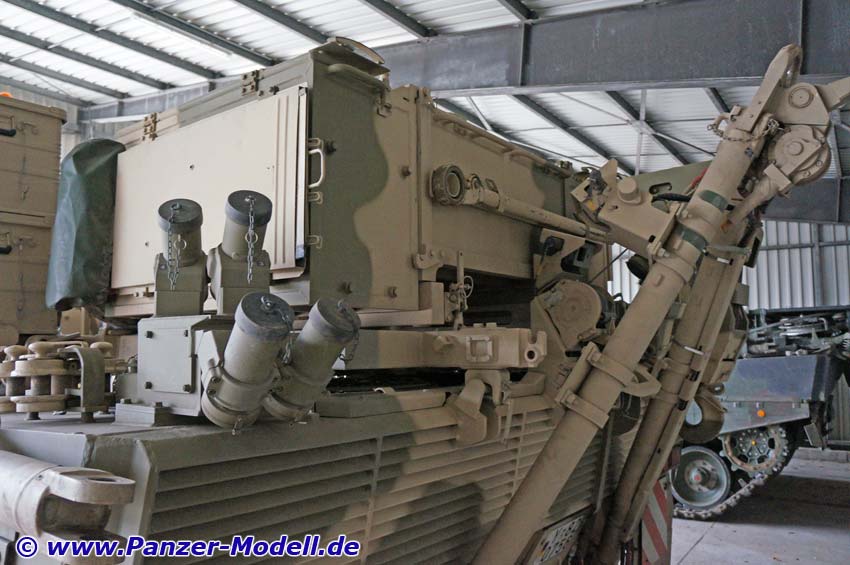

Aufbaudach hinten rechts

Aufbaudach von hinten rechts gesehen

Kommandantenluke von rechts

Antennenhalter hinten links auf Aufbaudach

Motordeck von vorn

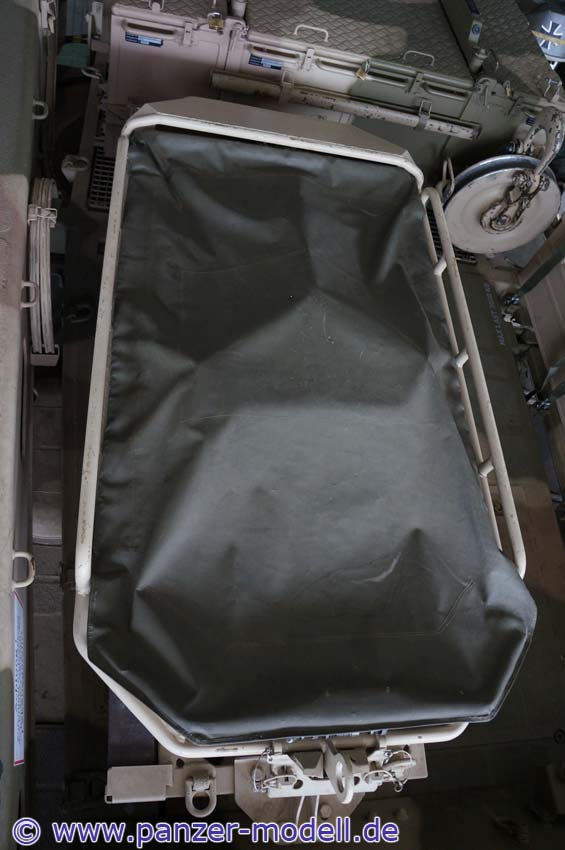

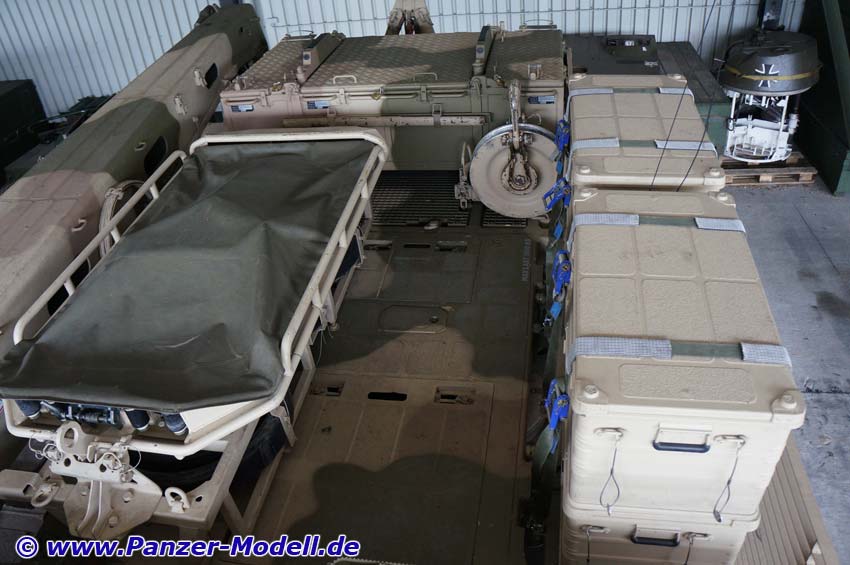

Staukorb auf Motordeck

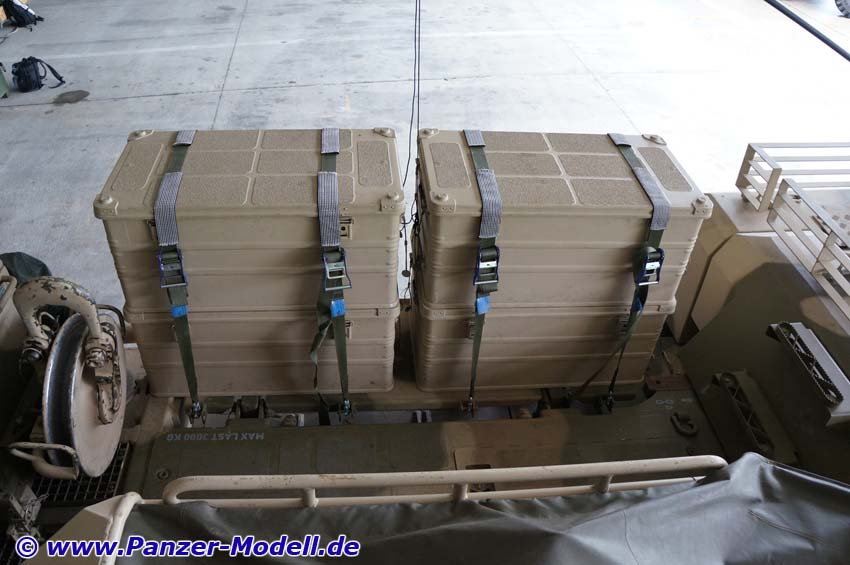

Staukisten linke Seite Motordeck

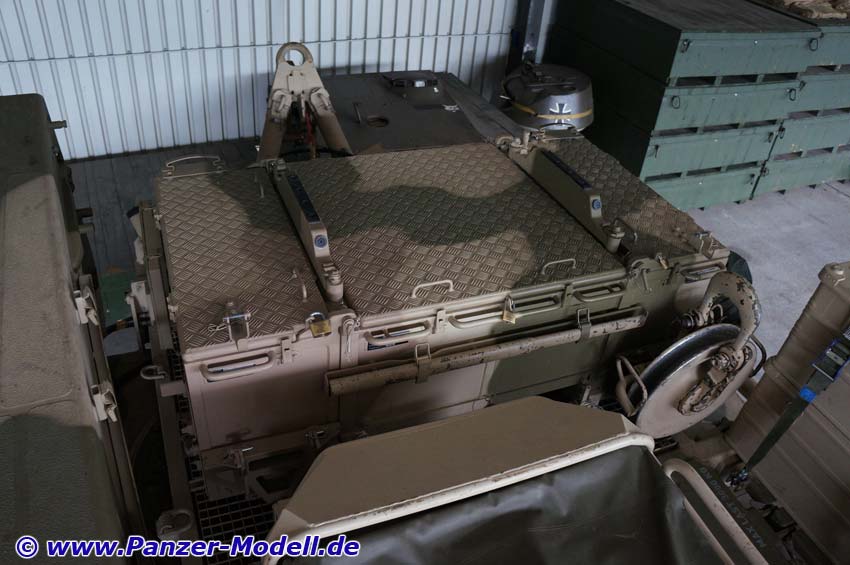

Große Staukiste am Heck

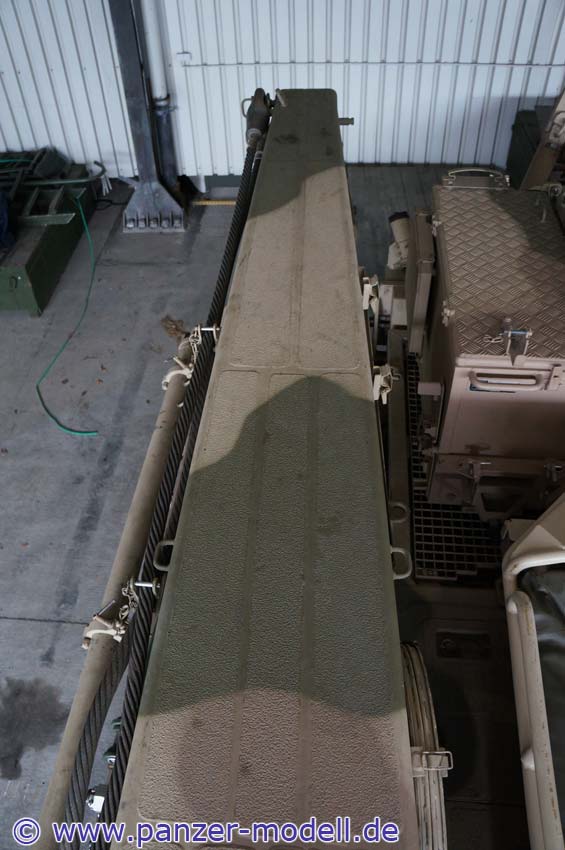

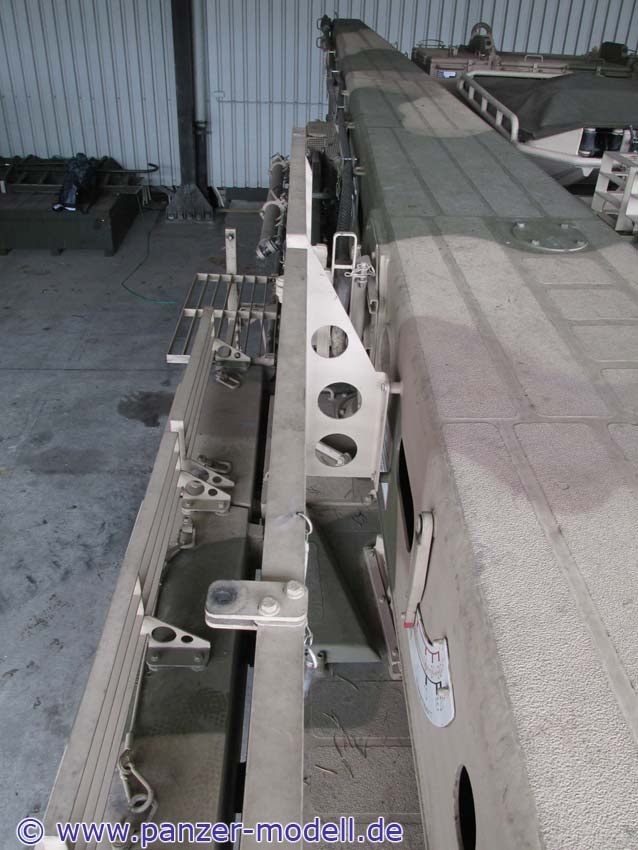

Oberseite Kranarm nach vorn hin gesehen

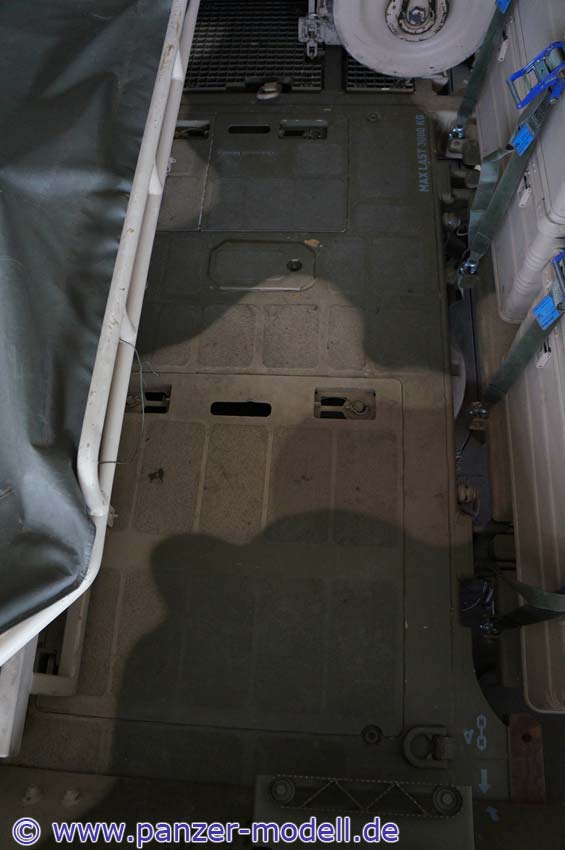

Motordeck linke Seite zwischen Staukorb und seitlichen Staukisten

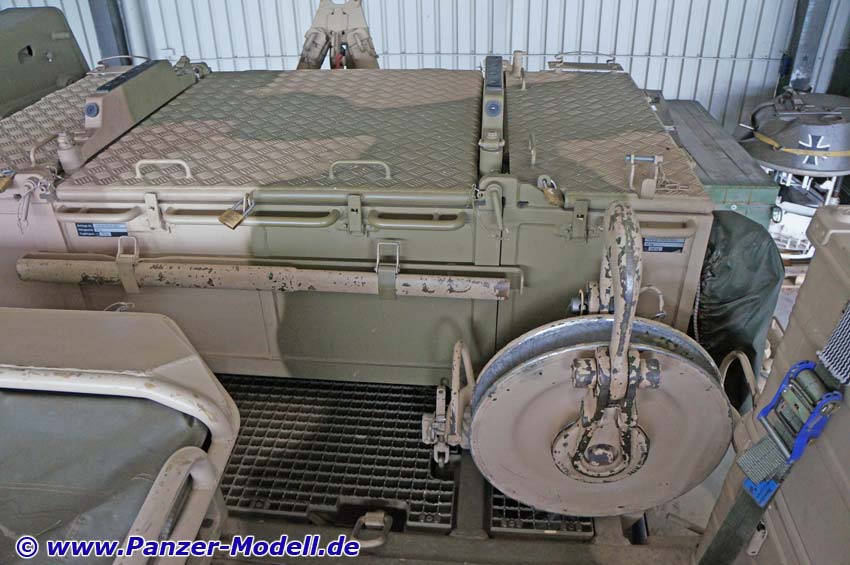

Umlenkrolle und große Staukiste hinten

Motordeck rechte Seite zwischen Staukorb und großer Staukiste

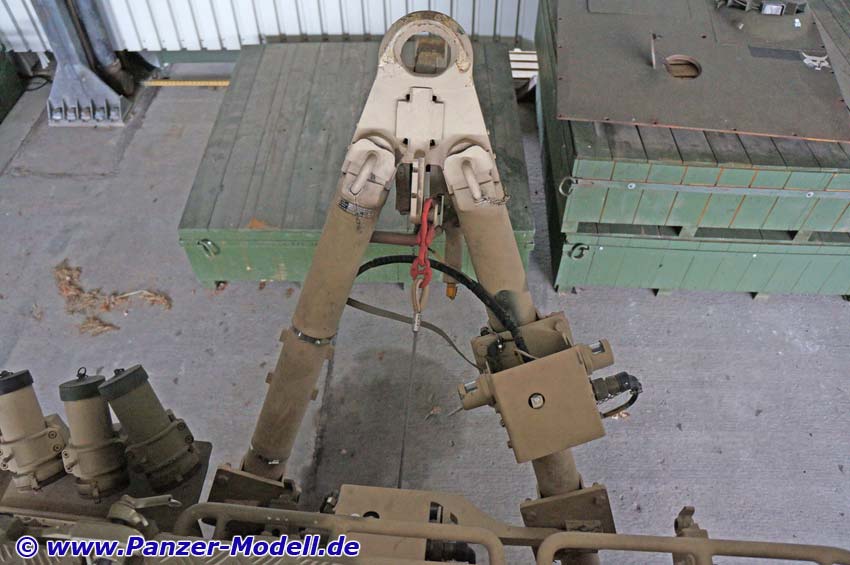

Schleppschere von oben gesehen

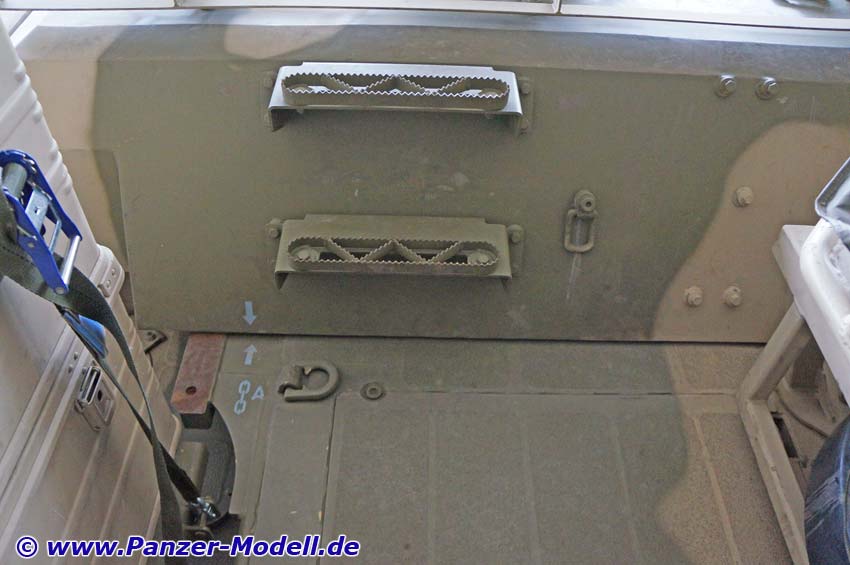

Auftritte hinten links vom Motordeck zum Aufbaudach

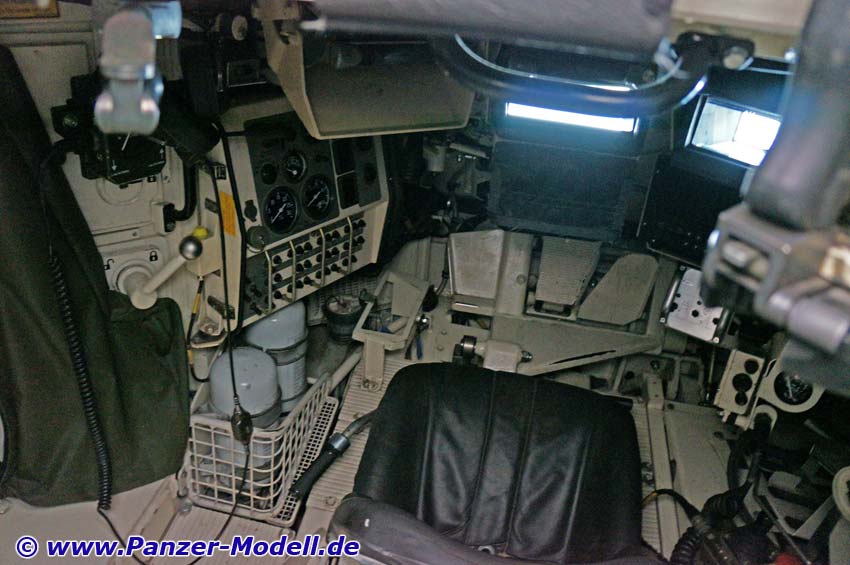

Innenraum vom Kommandantenplatz nach vorn
