Die BR-52 wurde im Sommer 1942 auf Basis der Baureihe 50 entwickelt um eine schnellere und einfachere Produktion zu gewährleisten und durch die geringe Achslast von 15t auf allen Strecken Osteuropas im Einsatz sein konnte.
Man verzichtete beim Bau auf Teile, wie etwa den Speisewasservorwärmer, baute dafür aber Frostschutzeinrichtungen für den Osteinsatz ein.
Frühe BR-52 wiesen noch den Barrenrahmen der BR-50 auf - erst später wurde auf den einfachen Blechrahmen übergegangen.
Die Prototyp Lok BR 52 001 wurde von Borsig im September 1942 fertiggestellt.
Bis 1952 wurden von in- und ausländischen Werken insgesamt 7300 Exemplare gebaut. Nach dem Kriegsende mussten diese für den längerfristigen Einsatz umgerüstet werden.
Bei der Deutschen Bahn ging die letzte BR-52 1963 aus dem Dienst, in der DDR endete deren Dienst erst im Mai 1988.
Die hier gezeigte BR 52 4966 wurde im Januar 1944 von der "Maschinenbau- und Bahnbedarf AG" in Babelsberg gebaut und ausgeliefert. Nach dem Krieg erhielt sie einen Oberflächen Speisewasservorwärmer und war in der DDR im Einsatz. Mitte der 80er Jahre wurde diese ausgemustert und 1988 dem Museum übergeben.
Das Leegerwicht der Lok betrug 76 Tonnen und war mit Tender 22,97m lang, die Höhe betrug 4,40m. Der Wasservorrat betrug 30m³ und der Kohlevorrat 10 Tonnen. Die Höchstgeschwindigkeit betrug 80km/h.
Die Fotos zeigen eine BR-52 im Fundus des Deutschen Technischen Museums in Berlin. Herzlicher Dank hier zum einen an Sven Heimroth für das Fotografieren und Zurverfügungstellung der Fotos und zum anderen an Herrn Alfred Gottwaldt
für die Genehmigung zur öffentlichen Nutzung der gemachten Fotos und für Hintergrundinformatioenn zur BR-52.
Desweiteren ist eine BR-52 zu sehen, die nach Kriegsende in polnischen Diensten stand und nun in England ausgestellt ist. Vielen Dank hier an John Griffin für die Einsendung der Fotos.
Bite zu beachten, dass beide Lokomotiven nach dem Krieg noch im Einsatz waren und im jetzigen Zustand nicht im Original Kriegszustand gezeigt sind, sondern hier und da Nachkriegsmodifikationen aufweisen, wobei die Lok aus dem Technikmuseum Berlin hier im "originaleren" Zustand ist.
Seitenangaben beziehen sich auf "In Fahrtrichtung gesehen"
BR-52 des Deutschen Technischen Museums Berlin

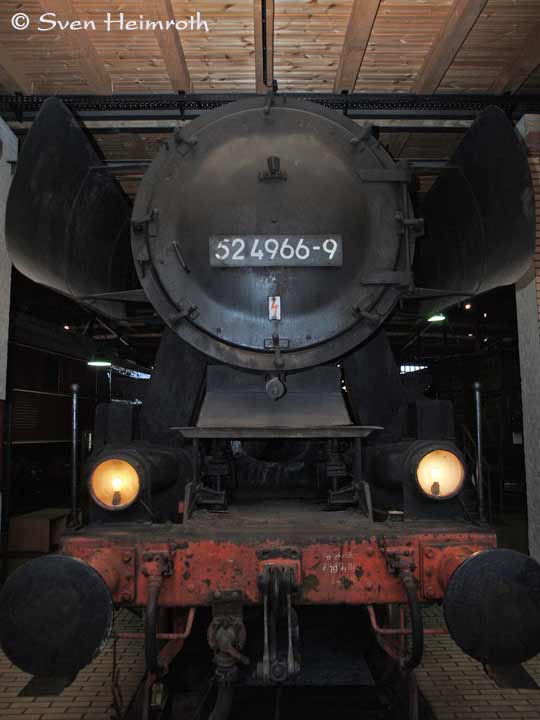

Frontalansicht
Linke Seite, vorderer Bereich
Linke Seite, mittlerer Bereich

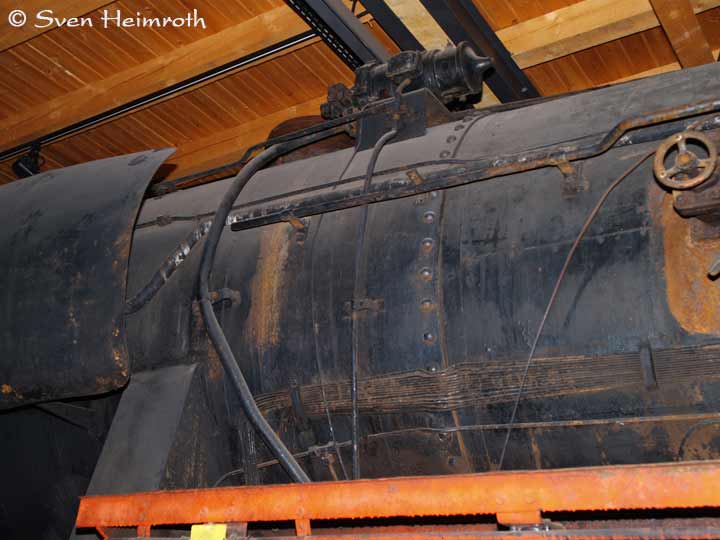

Kessel linke Seite vorn

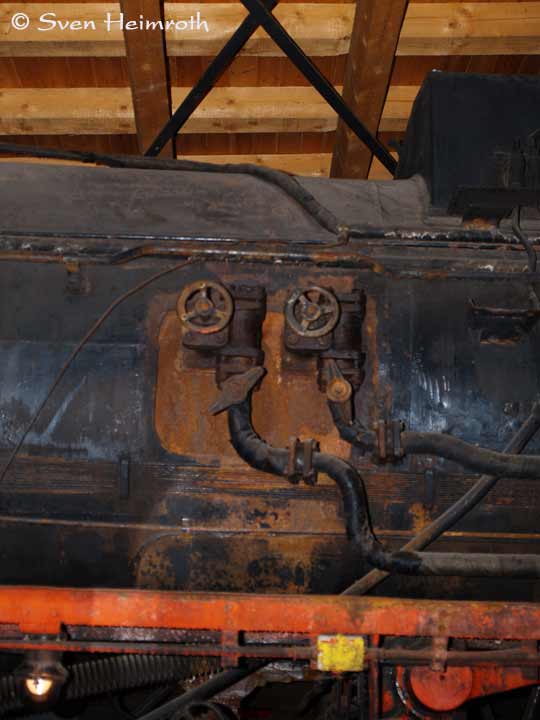

Handräder Kesselseite links, vorderer Bereich
Sandleitungen links

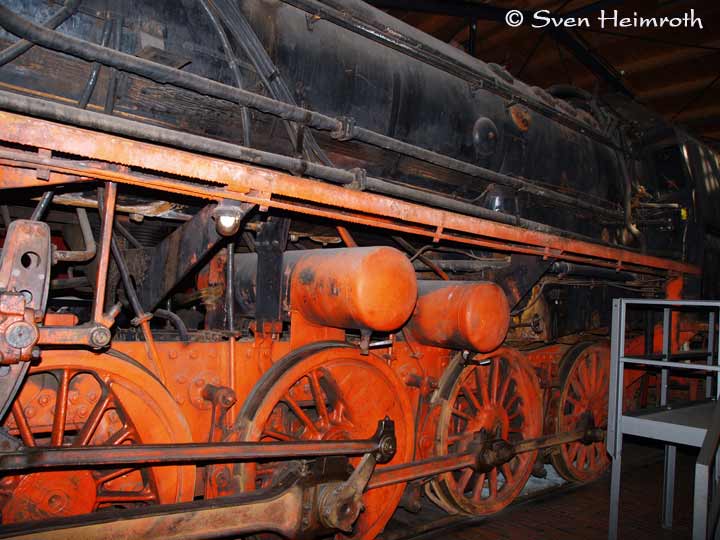

linke Seite, mittlerer/hinterer Bereich

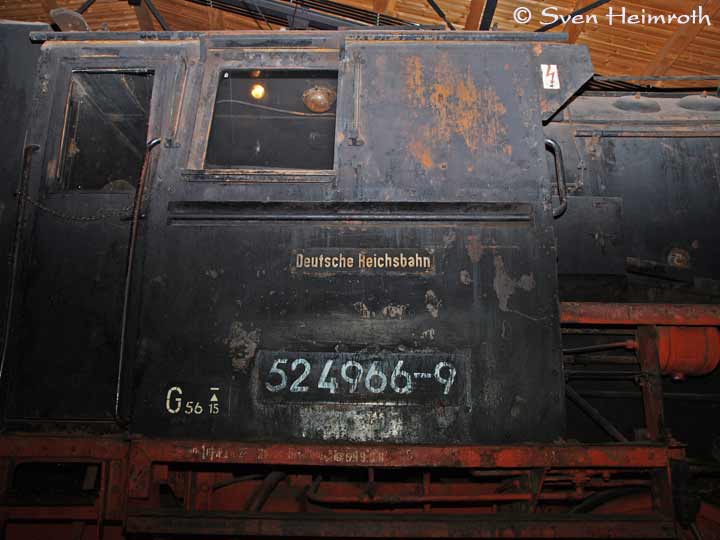

Führerhaus, rechte Seite
Übergang Lok/Tender, rechte Seite

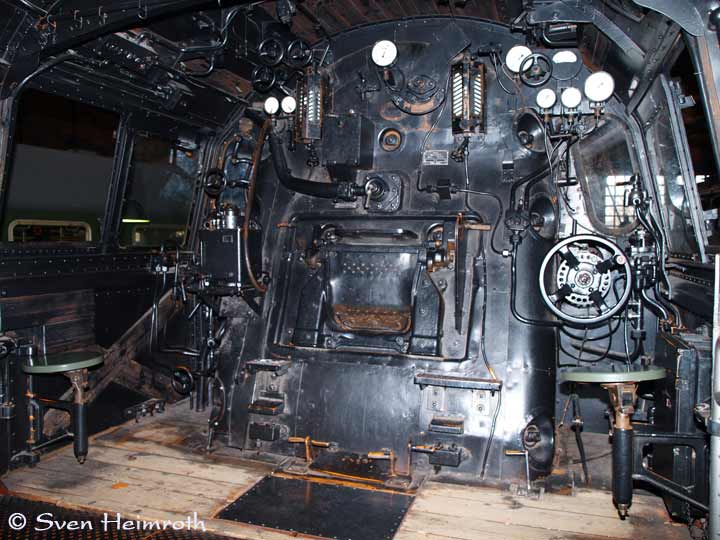

Vorderseite Führerhaus

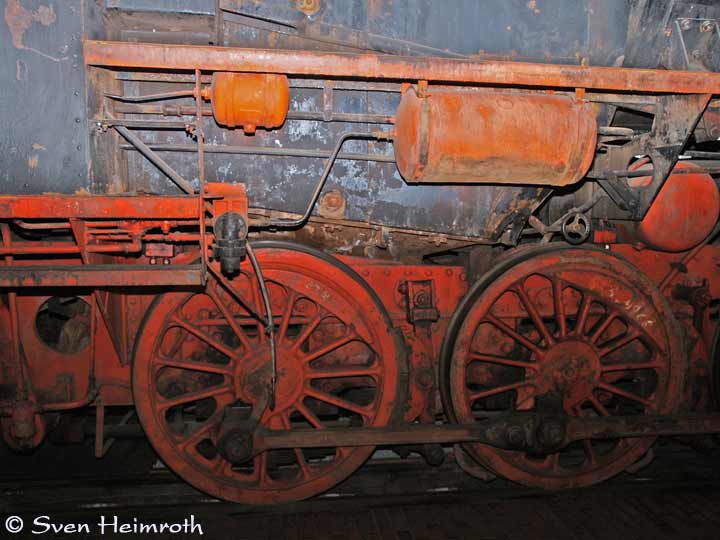

rechte Seite, hintere Triebräder

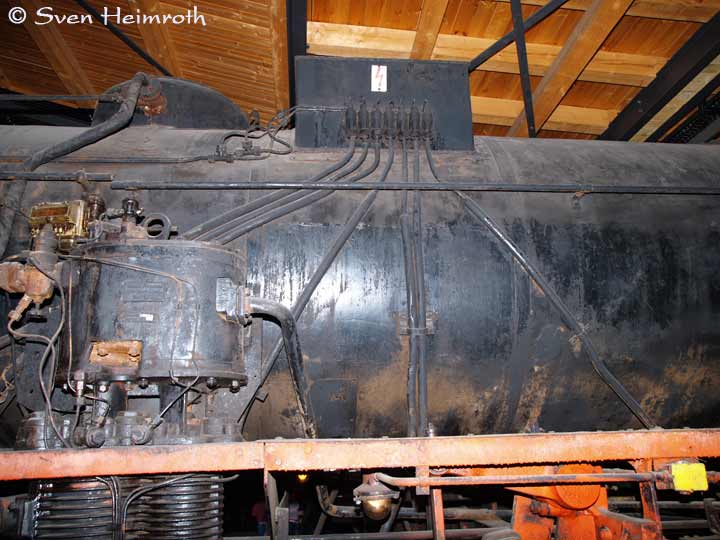

rechte Seite (Luft- und Speisepumpen)
rechte Seite, Sandleitungen

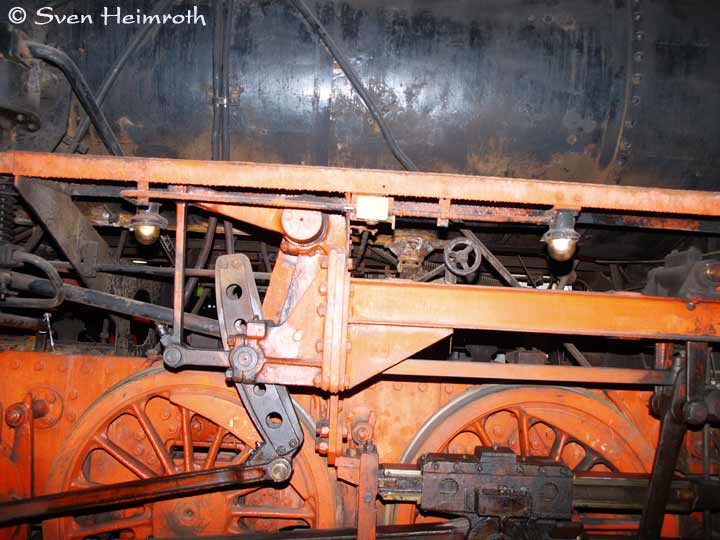

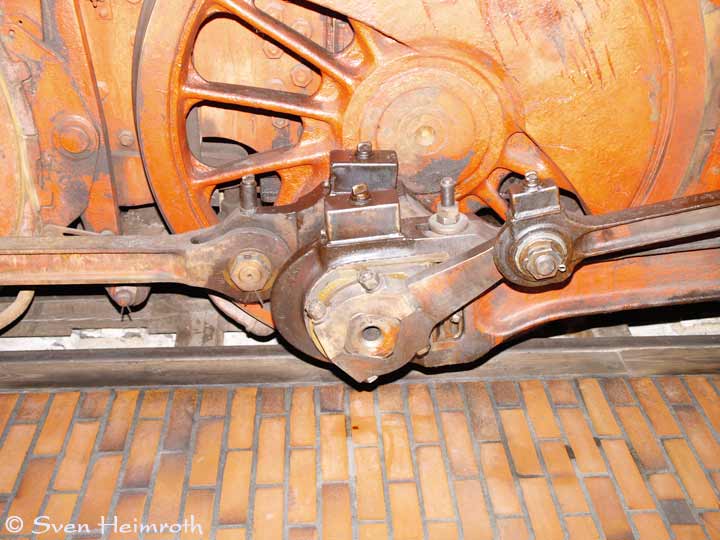

Ansatzpunkt der Antriebsstangen
rechte Seite, mittlerer Bereich
Details rechte Seite, mittig

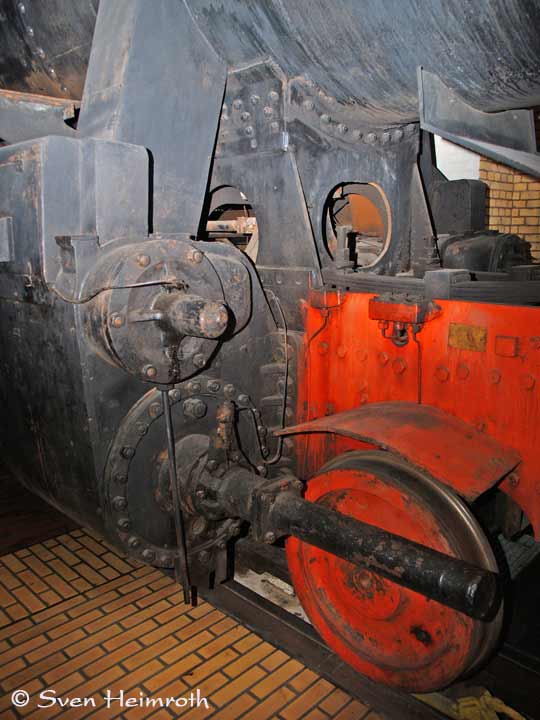

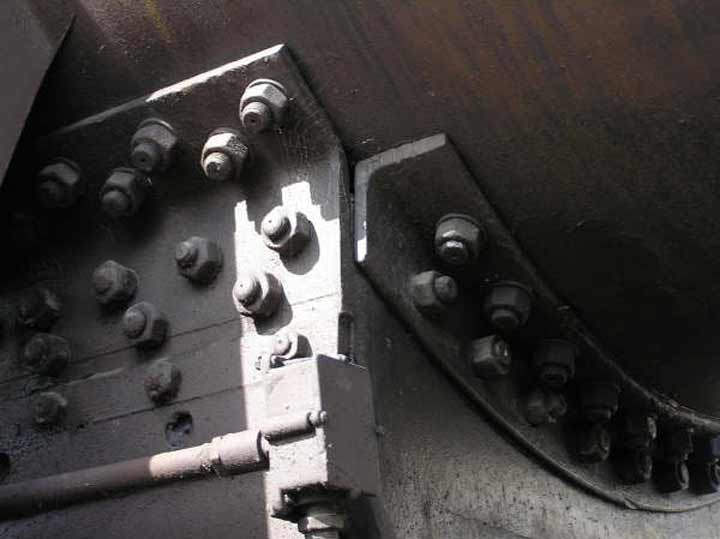

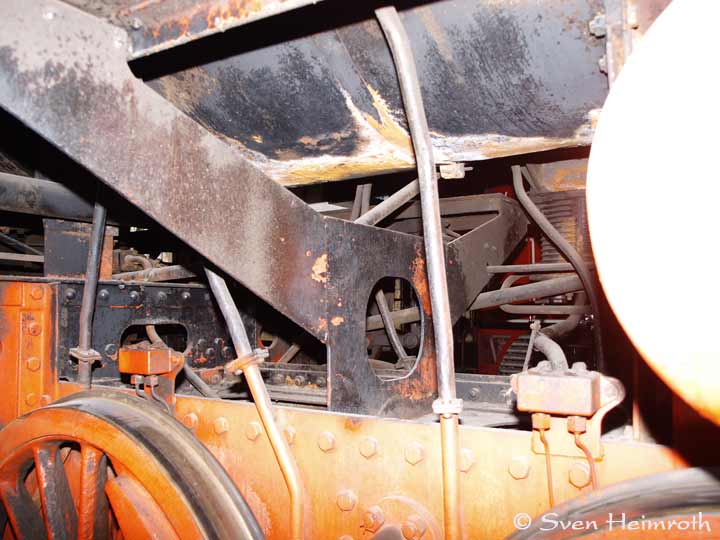

Verbindungsblech Kessel/Rahmen
Vordere rechte Seite
Heck des Tenders
rechte Seite des Tenders mittig
Vorderes Achsenpaar rechts, des Tenders

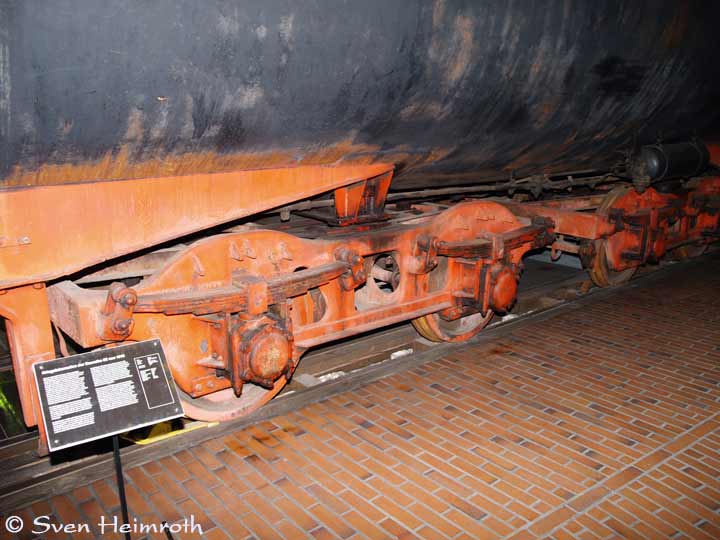

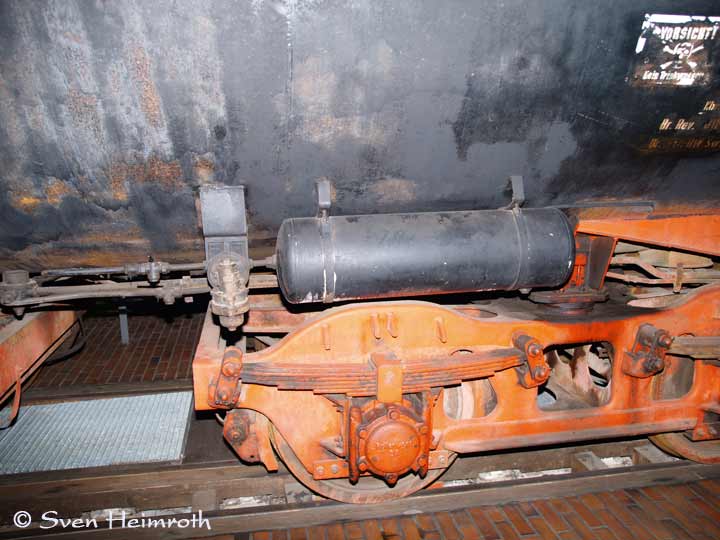

hinteres Achsenpaar des Tenders, rechts

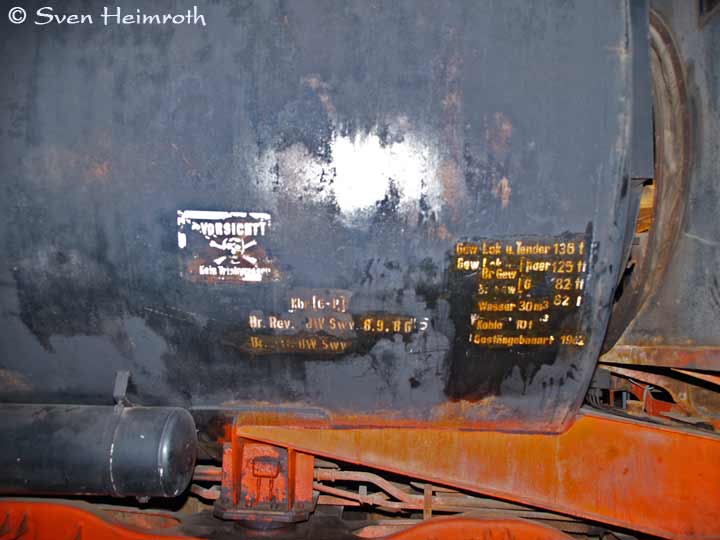

Beschriftungen am Tender rechte Seite vorn
BR-52 aus England

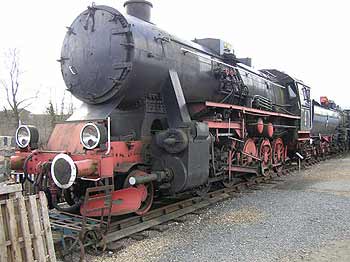

Gesamtansicht vorn rechts (man beachte die fehlenden Windleitbleche)

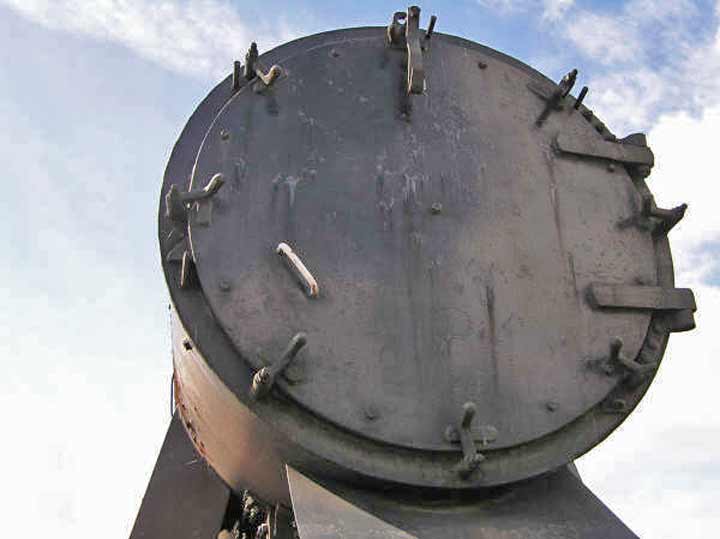

Frontseite des Kessels

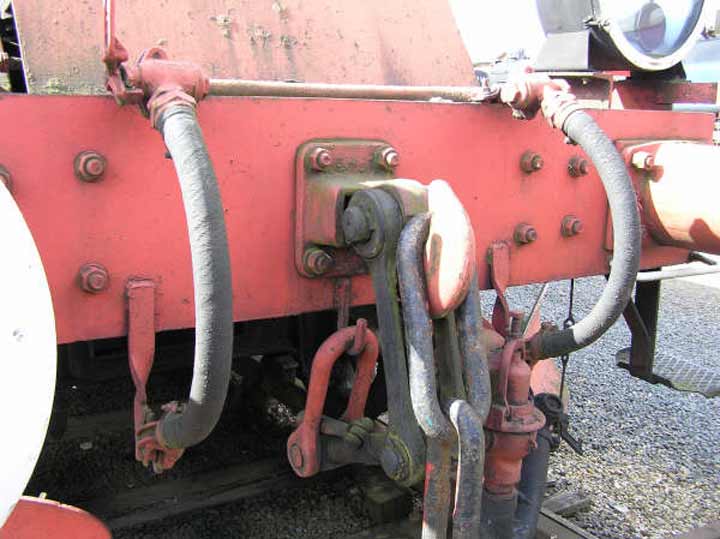

Vordere Anhängekupplung

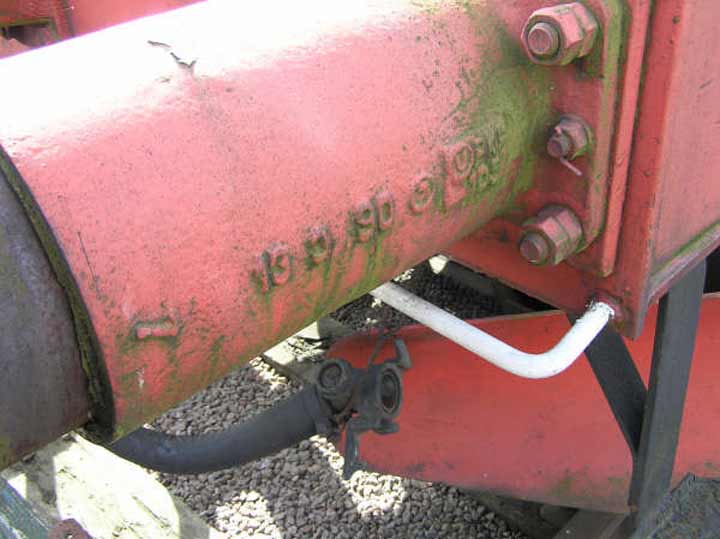

Vorderer linker Puffer
Pufferdetail
linke Seite Frontansicht vom Zylinder
Pleuelstangendetail links vorn

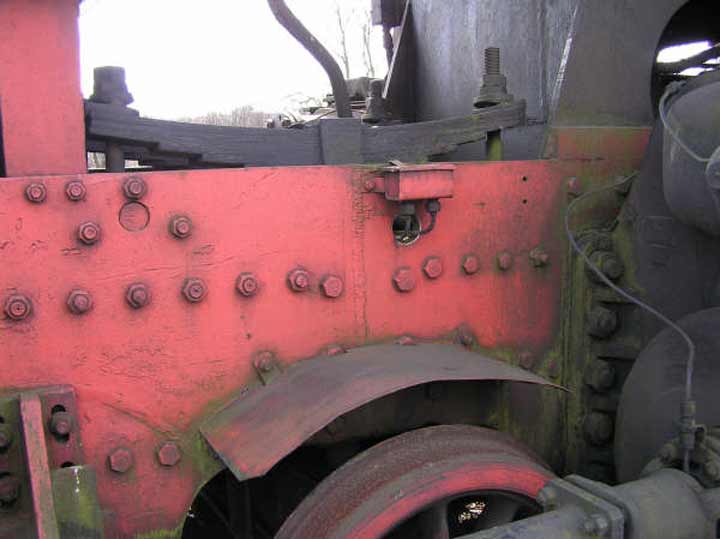

Rahmen und Radabdeckung links vorn

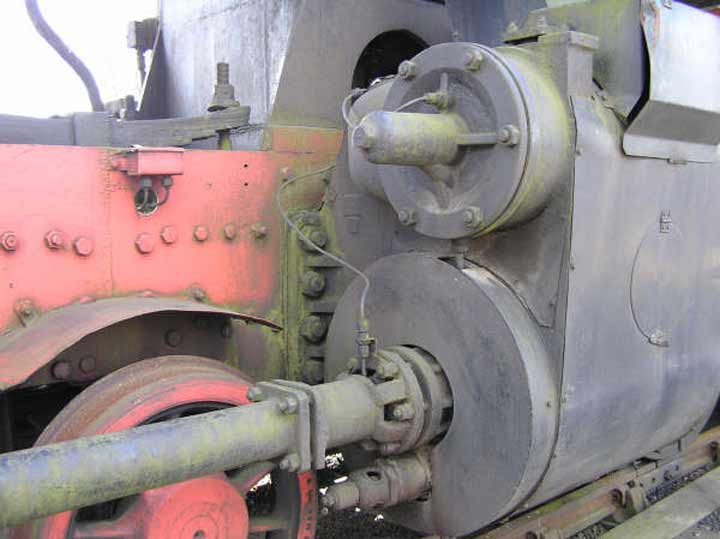

linke Seite Rückansicht vom Zylinder

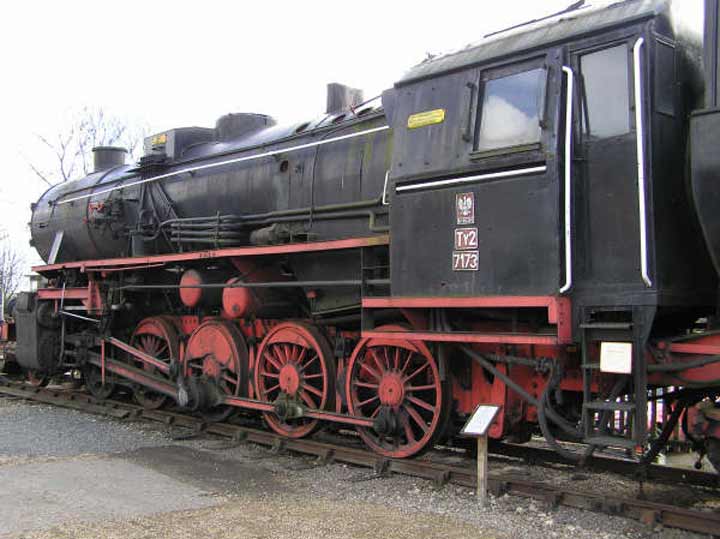

Gesamtansicht links
linke Seite mittlerer Bereich
linke Seite, mittlerer Bereich

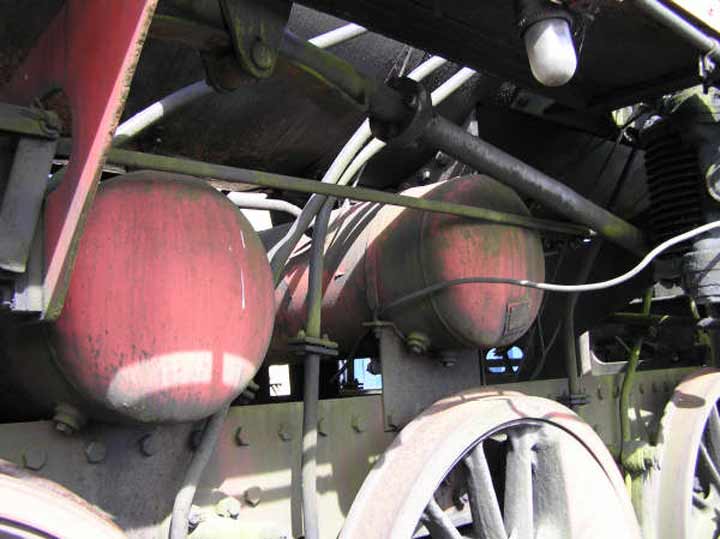

Drucktanks von links
Sandleitungszuführung links

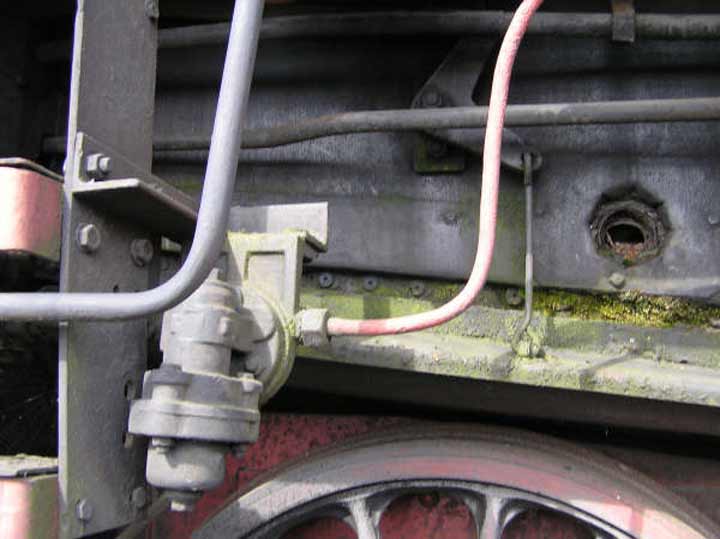

Wasseranschlüsse links

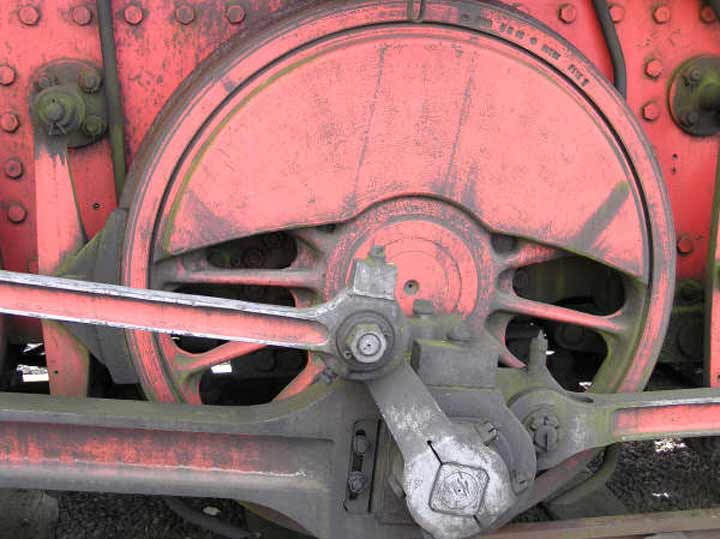

vorderes Treibrad

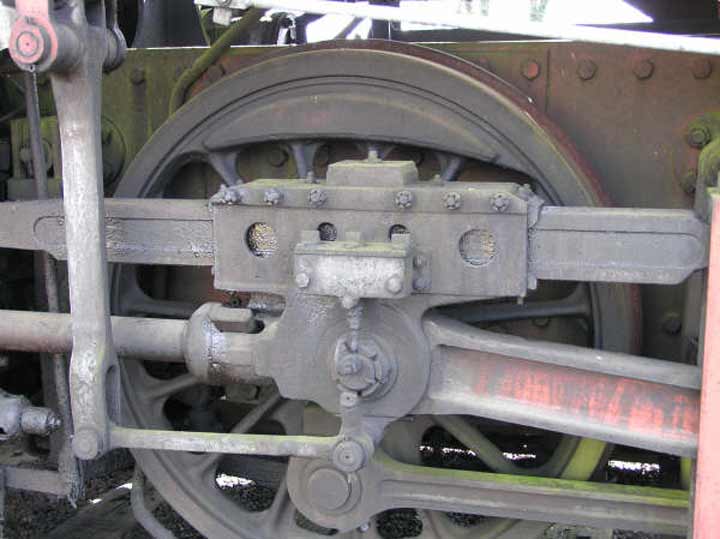

mittleres Treibrad
hinterstes Treibrad

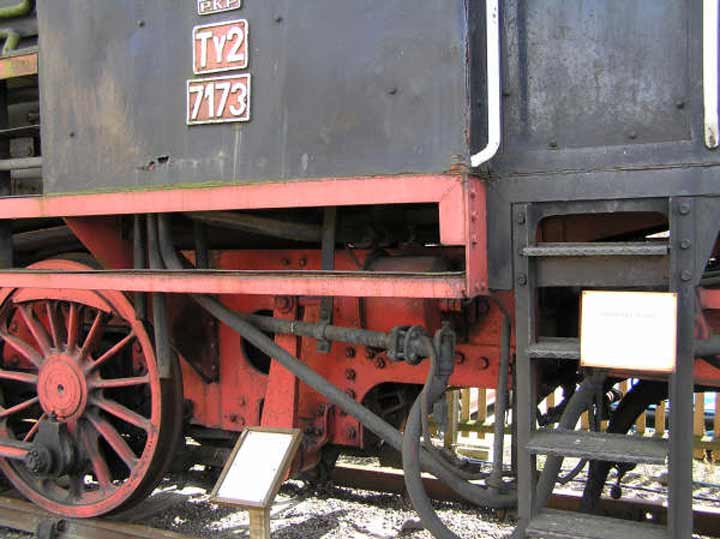

linke Seite Heckbereich unter Führerstand
Blattfeder im Rahmen
Führerstand linke Seite

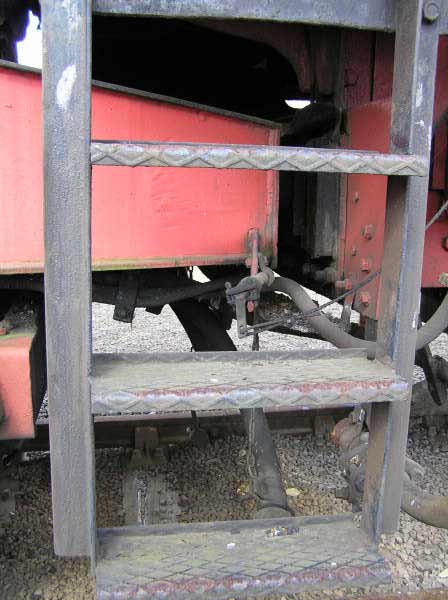

Trittleiter zum Führerstand
Bremszylinder

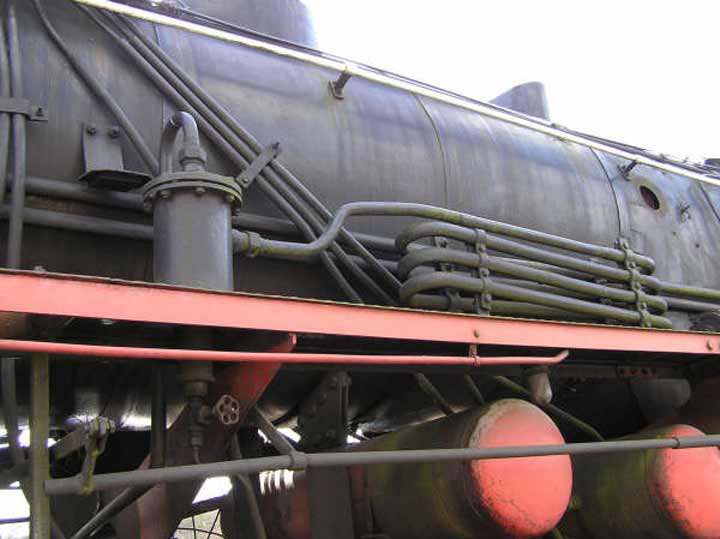

Druckleitungen

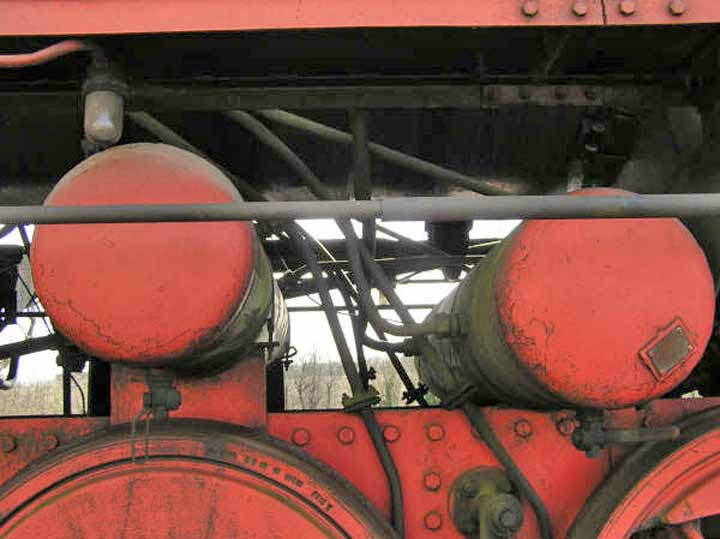

Druckkessel
Druckkessel von rechts
Bremsblock

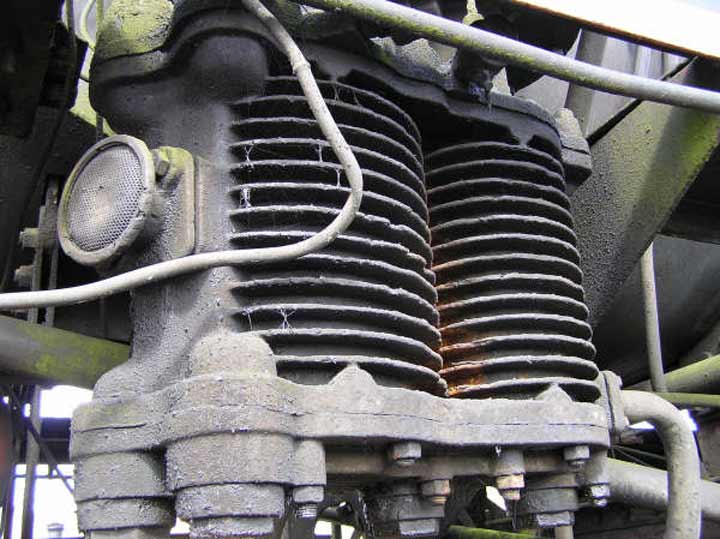

Luftpumpe rechts
Kessel rechte Seite
Speisepumpe rechts

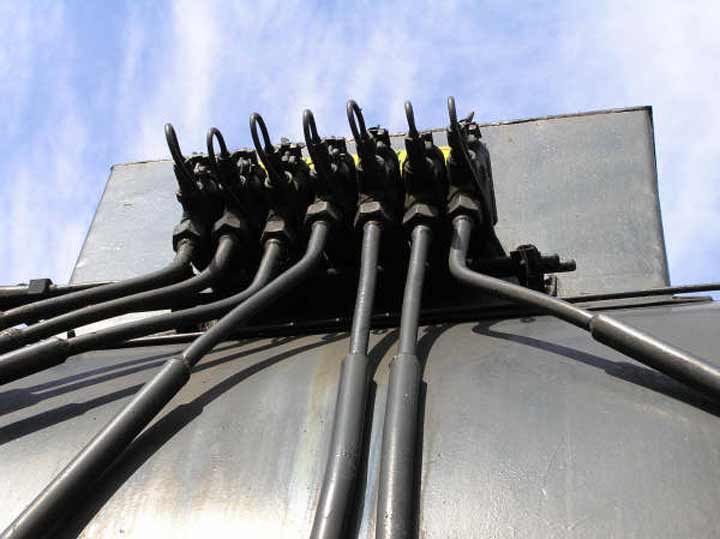

Sandleitungszulauf rechts
kessekbefestigung

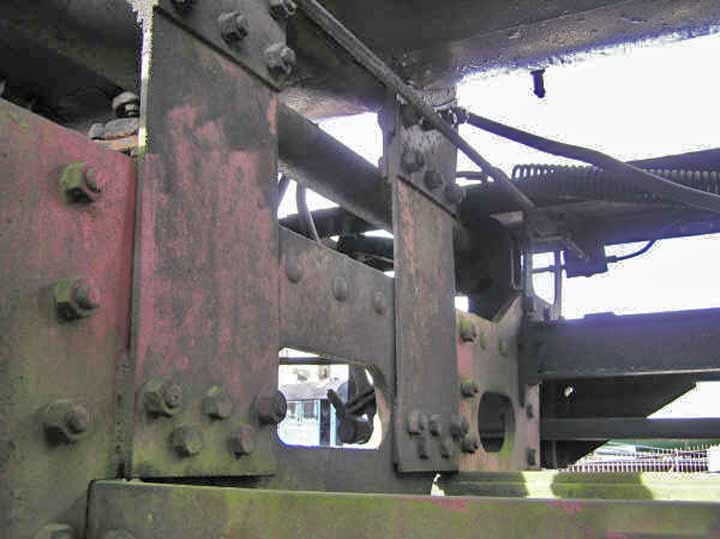

Tragerahmen unter Kessel

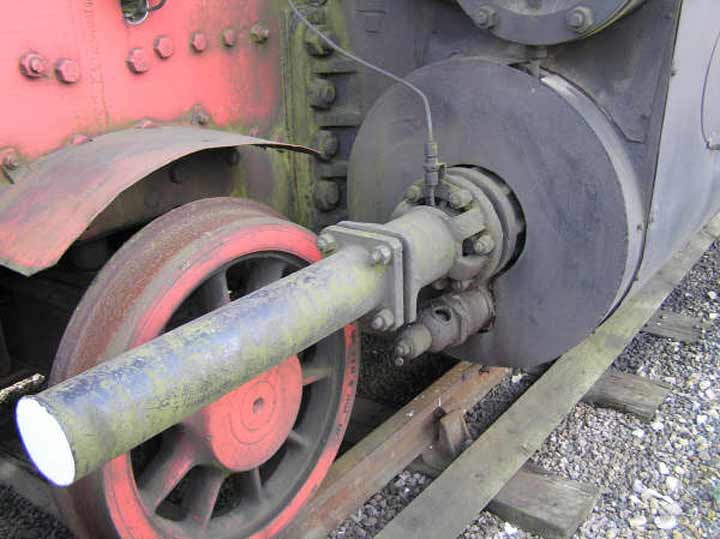

Rückansicht vom Zylinder rechte Seite
