1975 wurde MAN der Serienvertrag zur Lieferung von 8634 geländegängigen LKW der Mittelklasse übergeben. Teil dessen wurde der LKW 7t mil gl (6x6), der aufgebaut wie der 2achsige 5t mil gl lediglich einen stärkeren Motor mit 320 PS und eine weitere angetriebene Heckachse bekam. Dieser LKW wird und wurde für folgende Versionen genutzt: Pritschen LKW zum Transport von Personal und Material, sowie Rüstsätze, Kabinen, Munition und Betriebsstoffe, Mehrfachraketenwerfer LARS-2, Trägerfahrzeug für Drohne CL-289, Dreiseitenkipper für Schüttgut und Hohlplatten.
Dieser Dreiseitenkipper entstand durch den Aufbau von Meiller auf das MAN N 4530 Fahrgestell und ist der Pioniertruppe zugeordnet. Die Länge dieser Version beträgt 8,06m, die Breite 2,5m. Die Ladefläche ist 4,2 x 2,3m groß. Das leergewicht beträgt 11,9t und die Nutzlast 7t. Es wurden 693 Fahrzeuge von dieser Version hergestellt. Alle Fahrzeuge sind mit einer Winde ausgestattet.
Seitenangaben beziehen sich auf "In Fahrtrichtung gesehen"

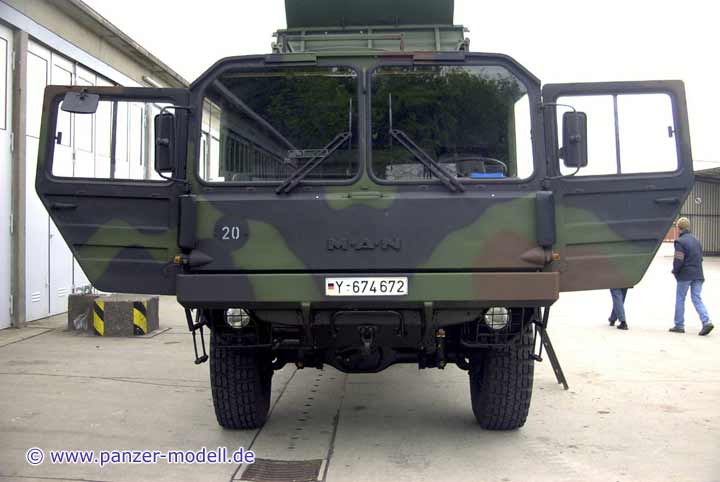

Frontansicht
Gesamtansicht vorn rechts
Gesamtansicht hinten rechts, beladen mit Hohlplatte

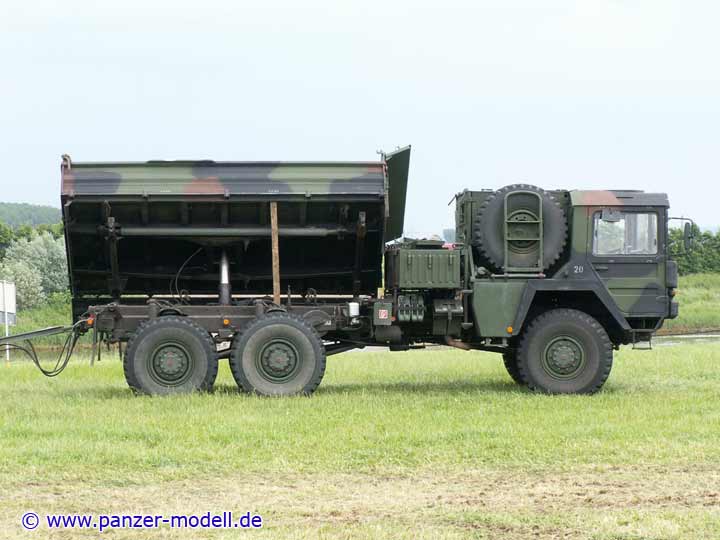

Gesamtansicht links

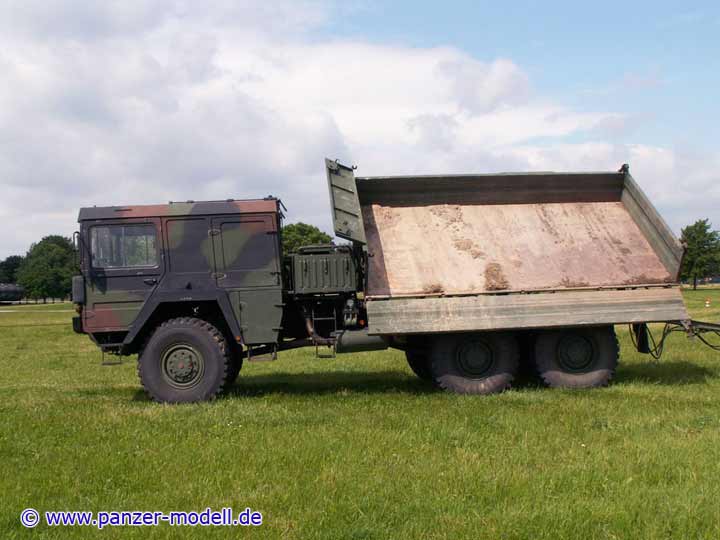

Gesamtansicht rechts

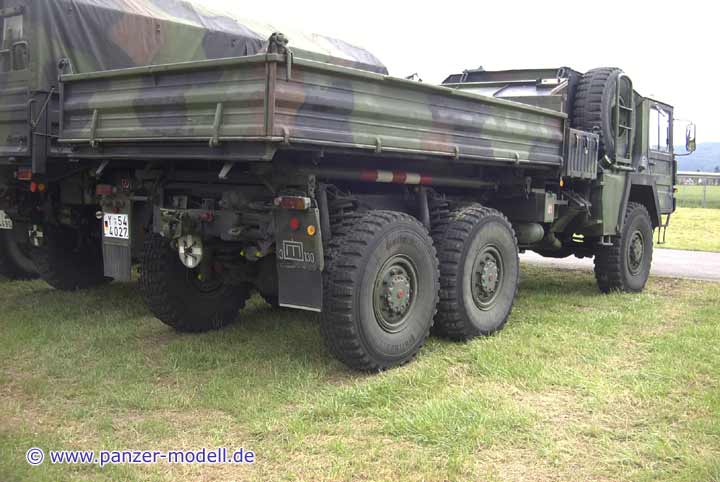

Gesamtansicht hinten rechts

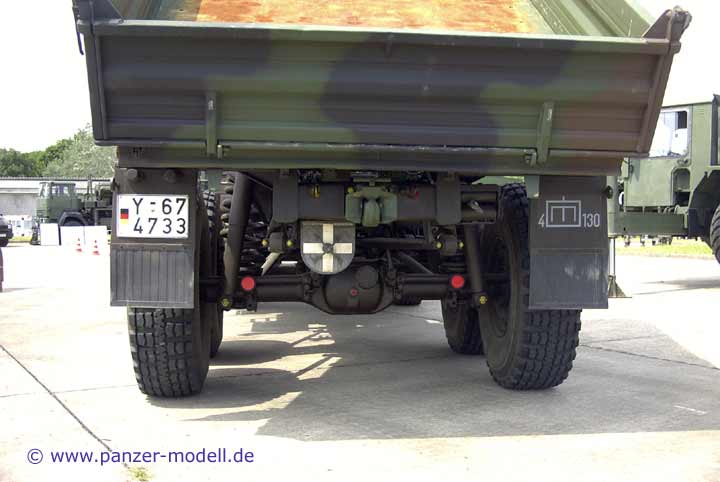

Heckbereich
Gesamtansicht hinten links
Gesamtansicht hinten links, beladen mit Hohlplatte

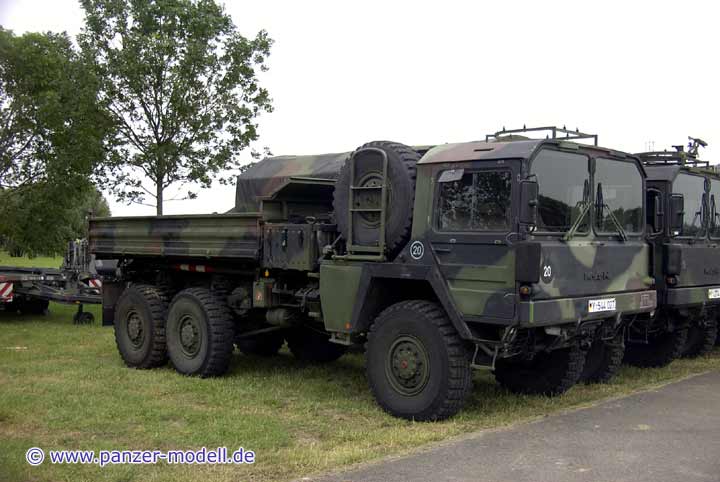

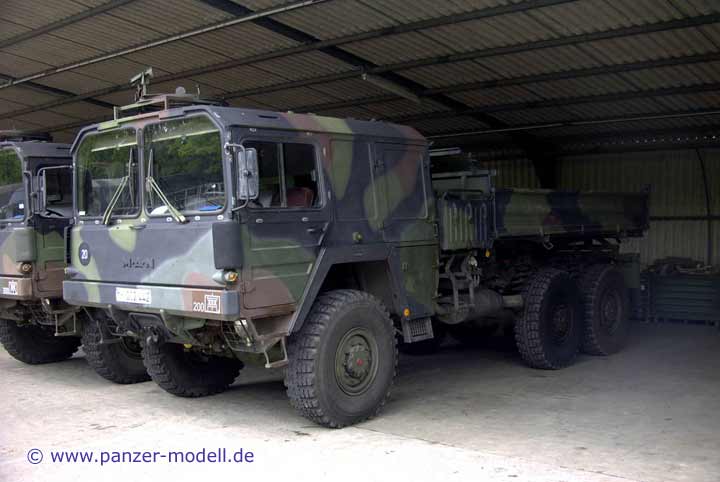

Gesamtansicht vorn links

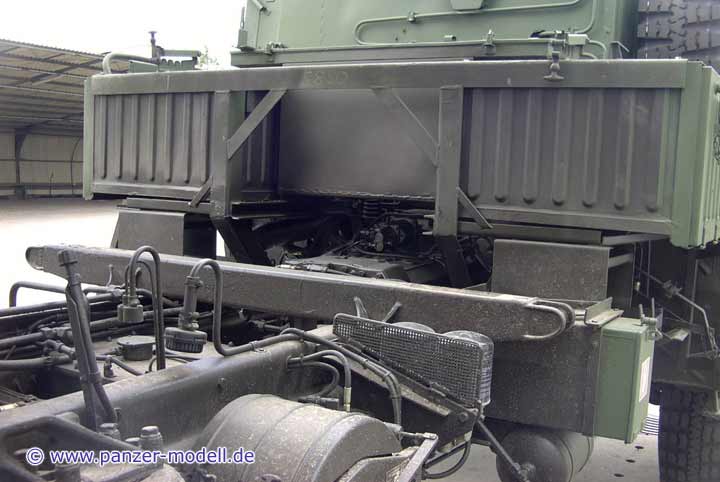

Blick auf Bereich hinter dem Fahrerhaus, Kipperaufbau hochgeklappt

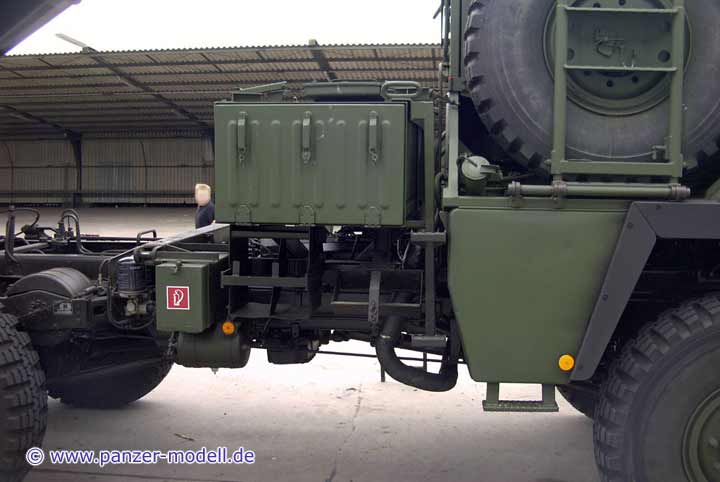

Staukiste rechte Seite

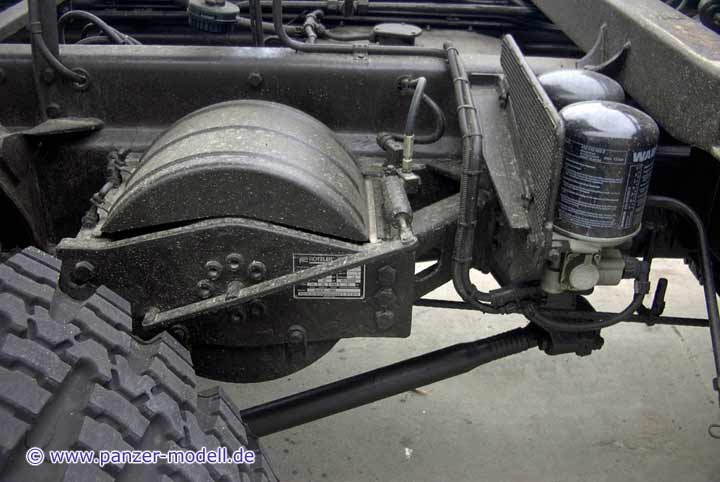

Winde, rechte Seite

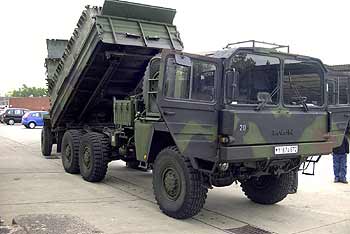

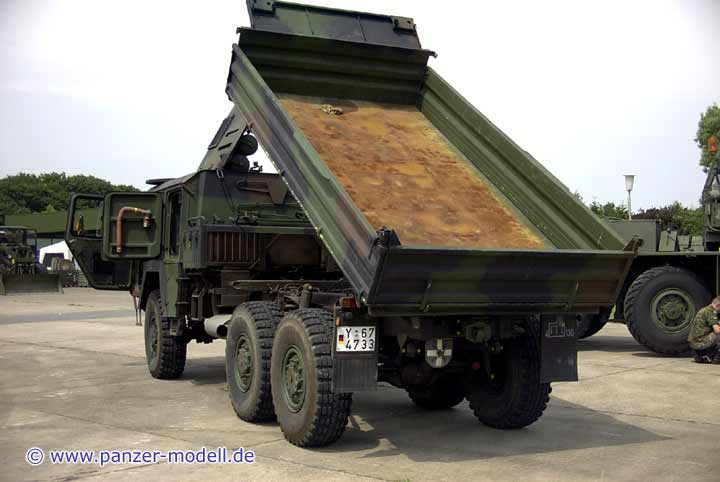

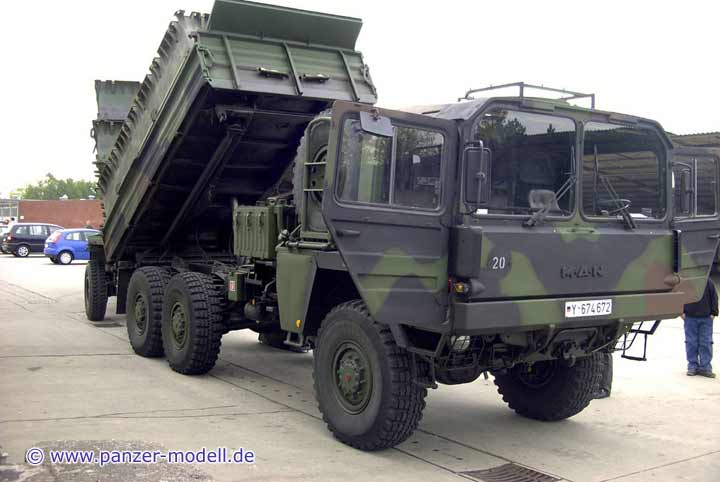

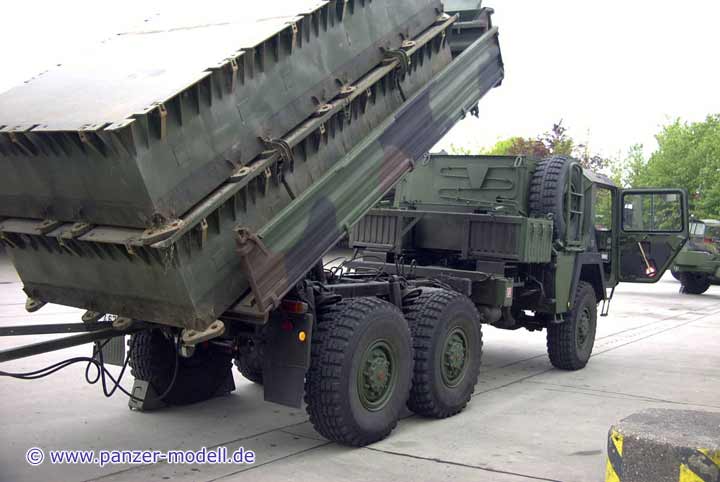

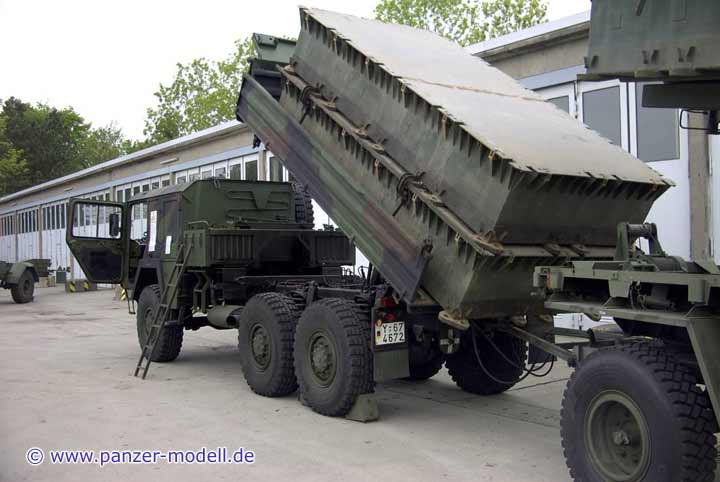

Hochgefahrener Kipperaufbau

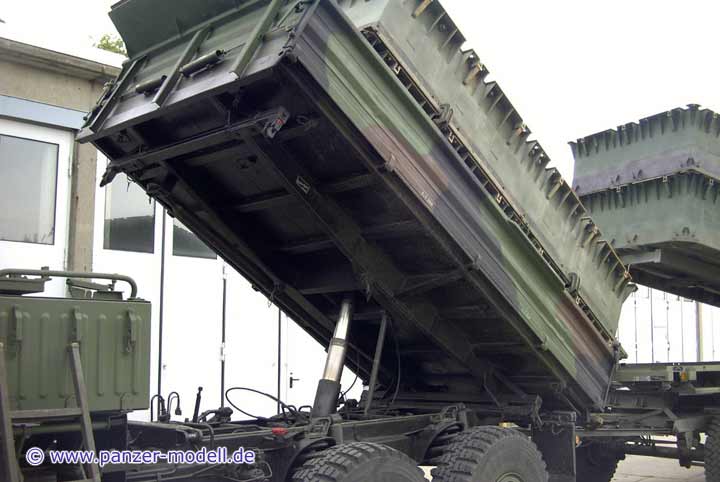

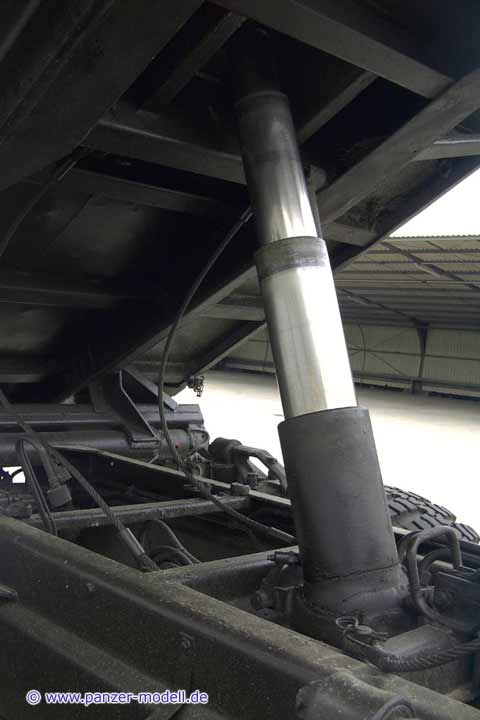

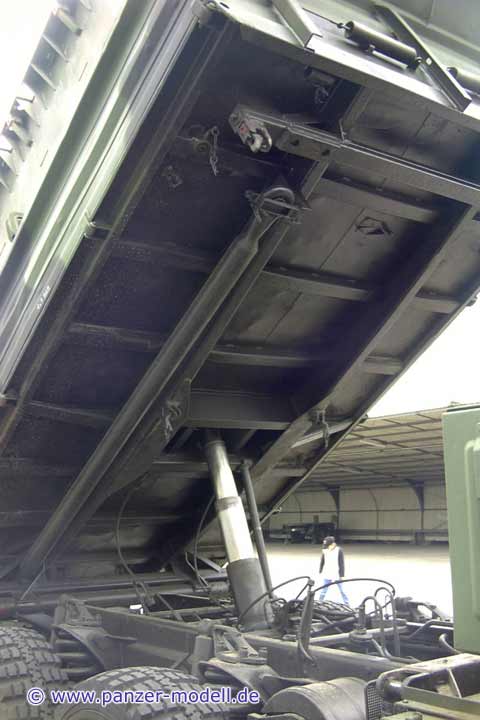

Blick auf Hydraulikstempel

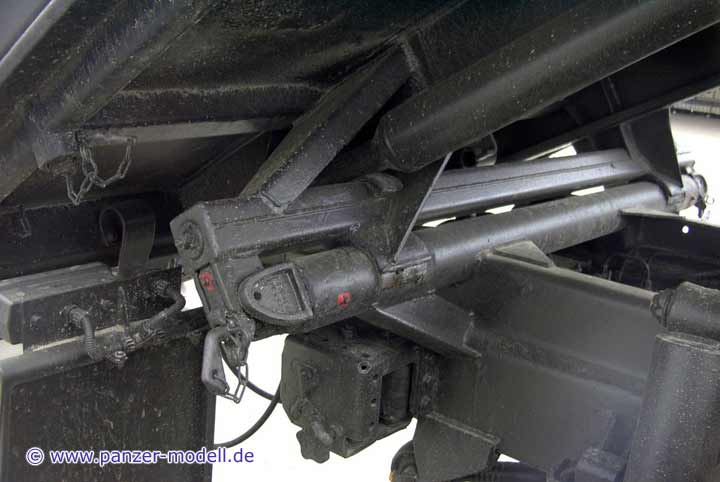

vordere Unterseite des Kipperaufbaus

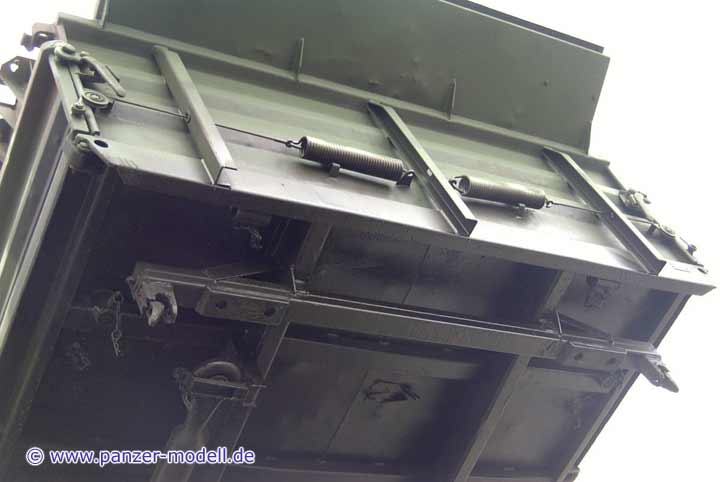

hintere Unterseite des Kipperaufbaus

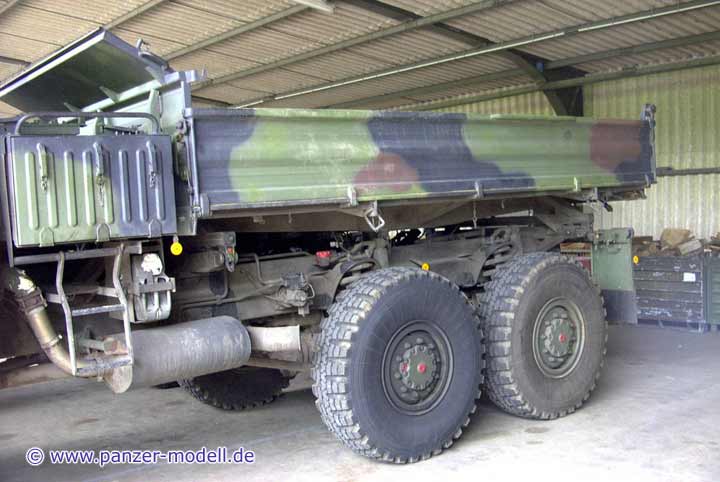

linke Seite Kipperaufbau
Unterseite des Kipperaufbaus von links

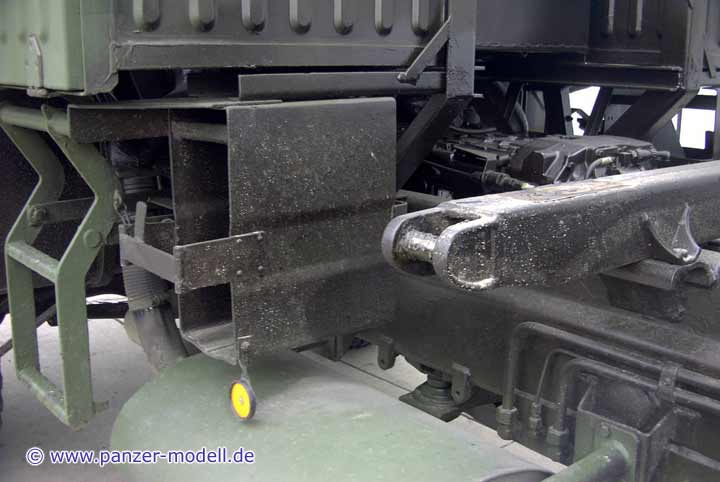

Chassisrahmen und Anbauteile von links
linke vordere Seite des Chassisrahmens

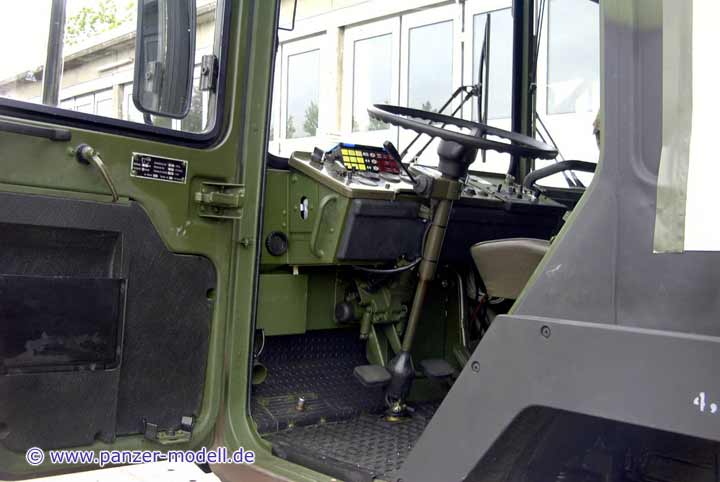

Blick ins Fahrerhaus

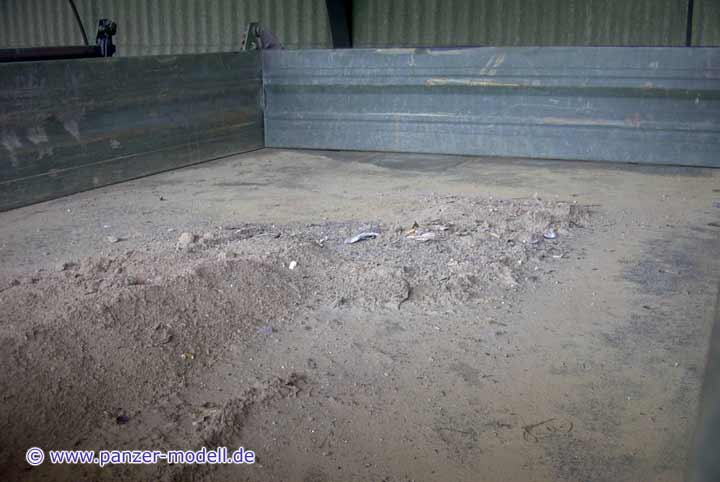

Ladefläche

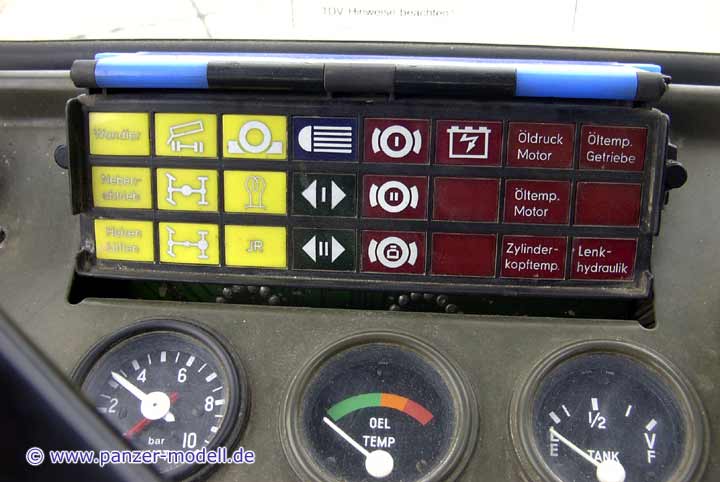

Teil des Armaturenbrettes

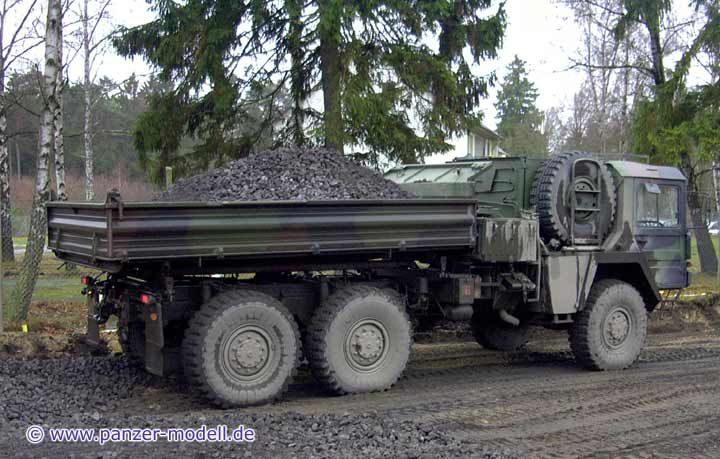

Kipper mit Schotterbeladung ...

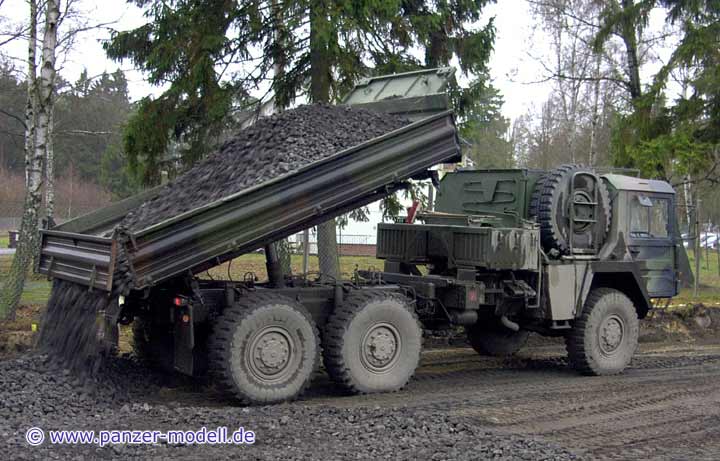

... und beim entladen.
