CL289 Aufklärungsdrohne auf MAN 7t mil gl

1975 wurde MAN der Serienvertrag zur Lieferung von 8634 geländegängigen LKW der Mittelklasse übergeben. Teil dessen wurde 3460 Stück der LKW 7t mil gl (6x6), der aufgebaut wie der 2achsige 5t mil gl lediglich einen stärkeren Motor mit 320 PS und eine weitere angetriebene Heckachse bekam.
Dieser LKW dient als Transport und Startstation der Drohne CL-289 mit neuer Plattform zur Aufnahme der Startrampe, Elektronik, Lauframpen, Aufstiegen und klappbarer Verplanung..
Diese wurde 1976 in die Entwicklung gegeben, kam 1986 in die Serienvorbereitung und wurde dann ab 1988 in Serie gefertigt. An die Bundeswehr wurden 186 Drohnen ausgeliefert.
Die Drohne startet mit einem Feststoffraketenantrieb gestartet, fliegt mit einem Strahltriebwerk und landet an einem Fallschirm. Es hat eine Geschwindigkeit von 740km/h und bei einer Flugzeit von ca. 30 Minuten eine Reichweite von 400km. Sie ist nahezu wetterunabhängig, besitzt Tag- und Nachteinsatzfähigkeit und klärt nahezu in Echtzeit auf.
Sie ist 3,72m lang, besitzt eine Spannweite von 1,32m und wiegt maximal 340kg. Sie besitzt einen IR Linescanner und eine Reihenbildkamera, die in Höhen von 200-1200m zur Aufklärung eingesetzt werden.

Im März 2009 fand der letzte Flug der Drohne CL-289 statt und das System wurde ausgemustert.

Vielen Dank für weitere Fotos an Ulrich Wrede

Seitenangaben beziehen sich auf "In Fahrtrichtung gesehen"

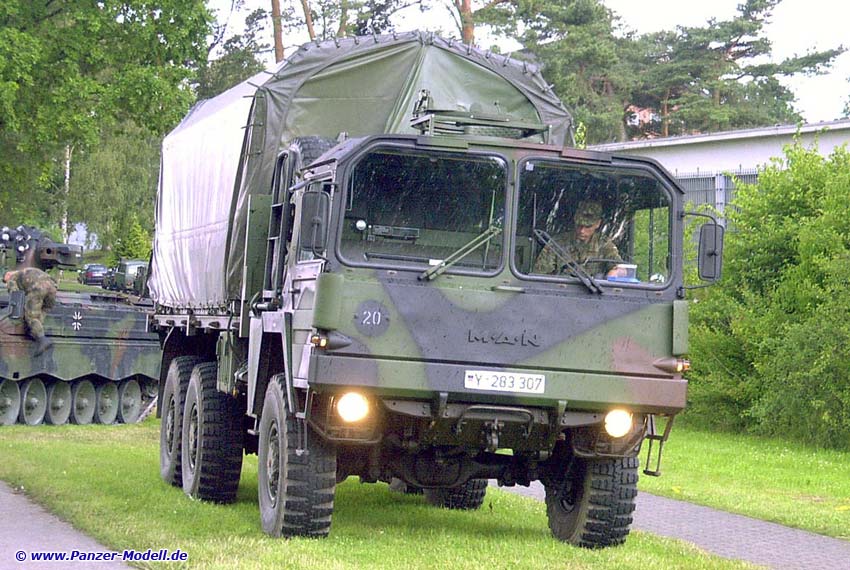

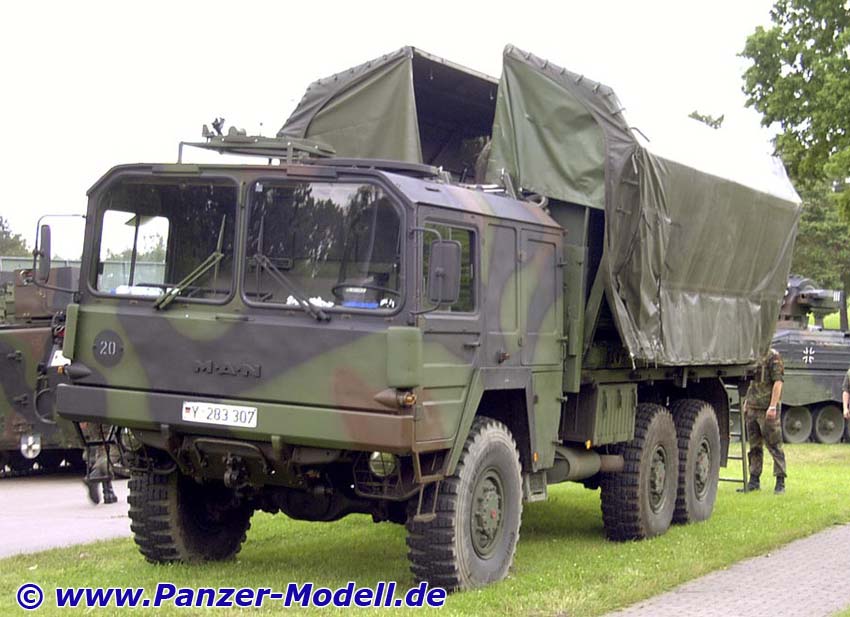

Gesamtansicht vorn rechts

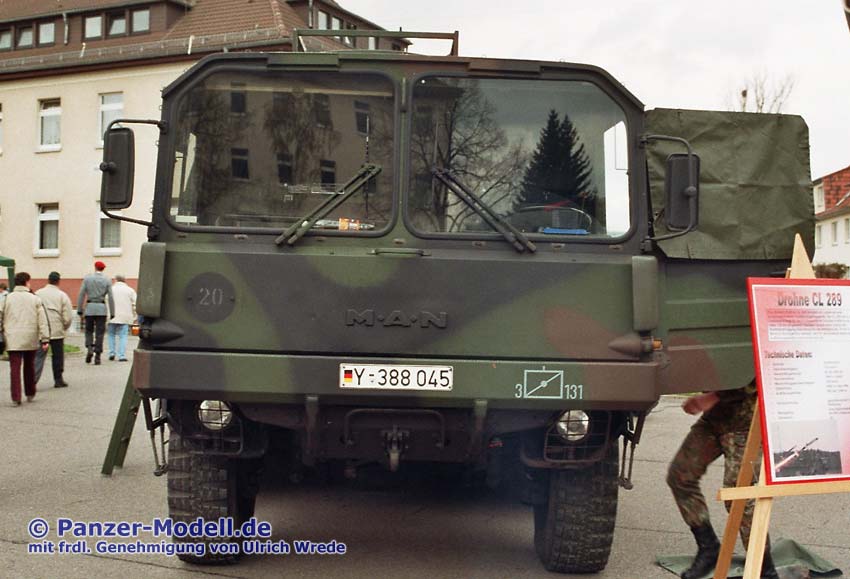

Frontansicht

Frontansicht

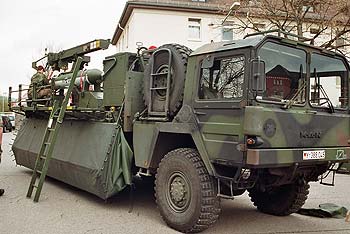

Gesamtansicht vorn links

Gesamtansicht vorn links

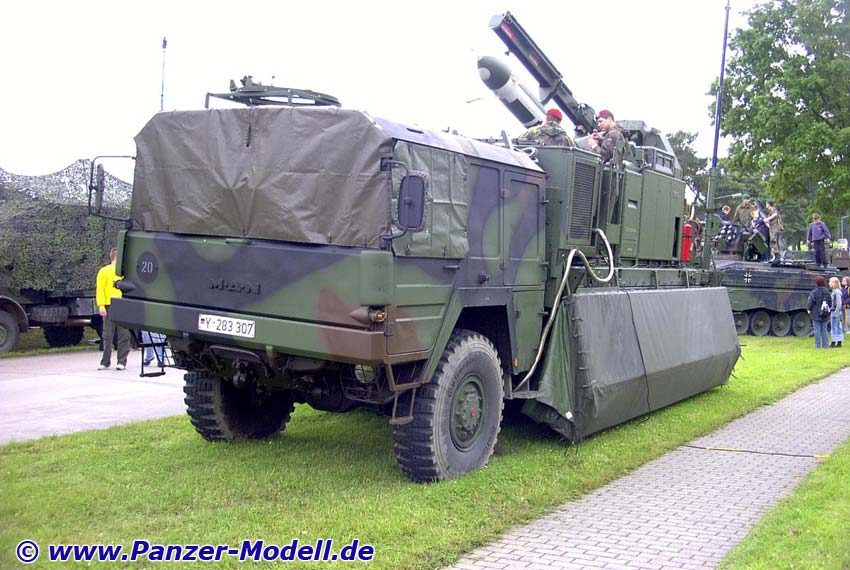

Gesamtansicht hinten links

Heckansicht

Gesamtansicht hinten rechts

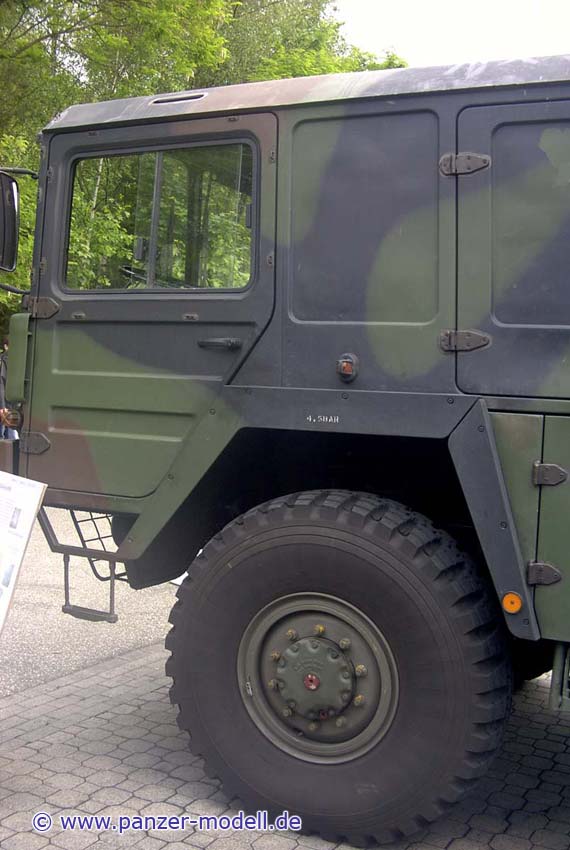

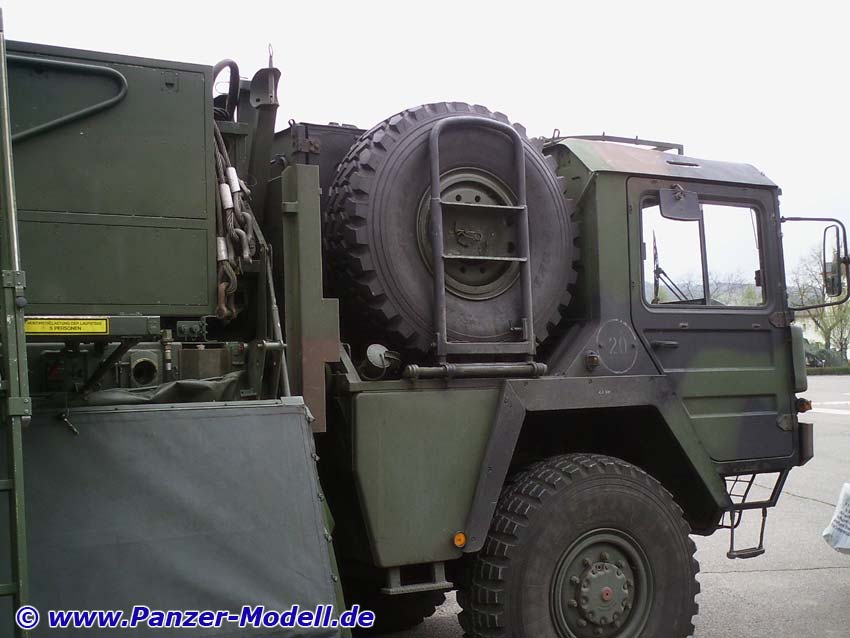

Fahrerhaus von rechts

Fahrerhaus von links

Arbeitsbühne links

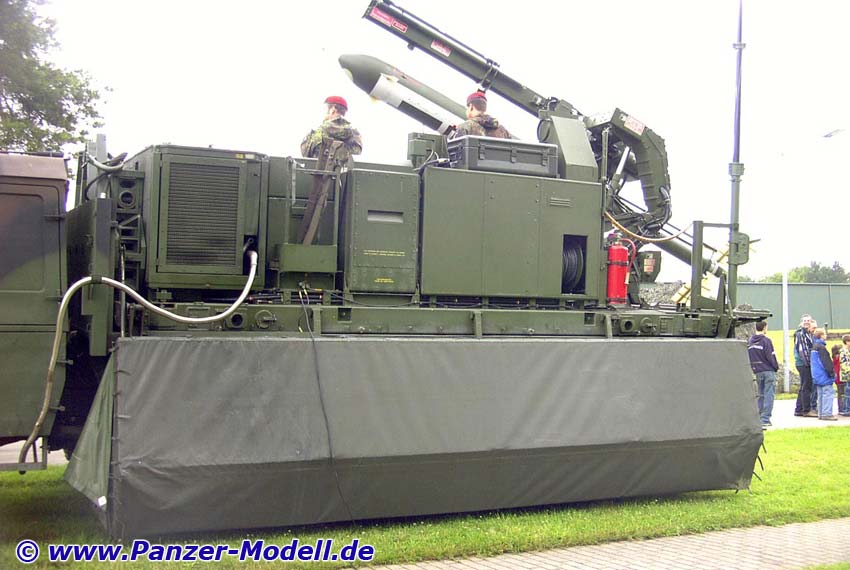

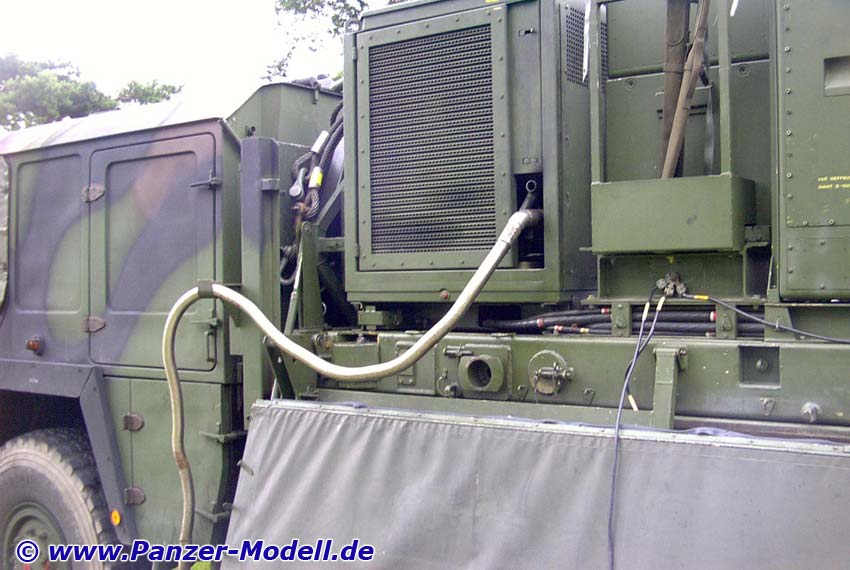

Aggregate links vorn

Aggregate links vorn

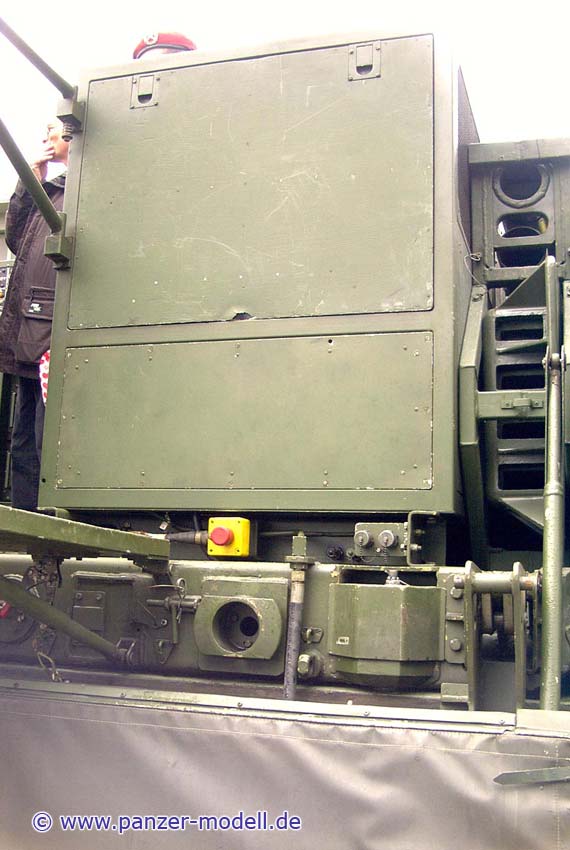

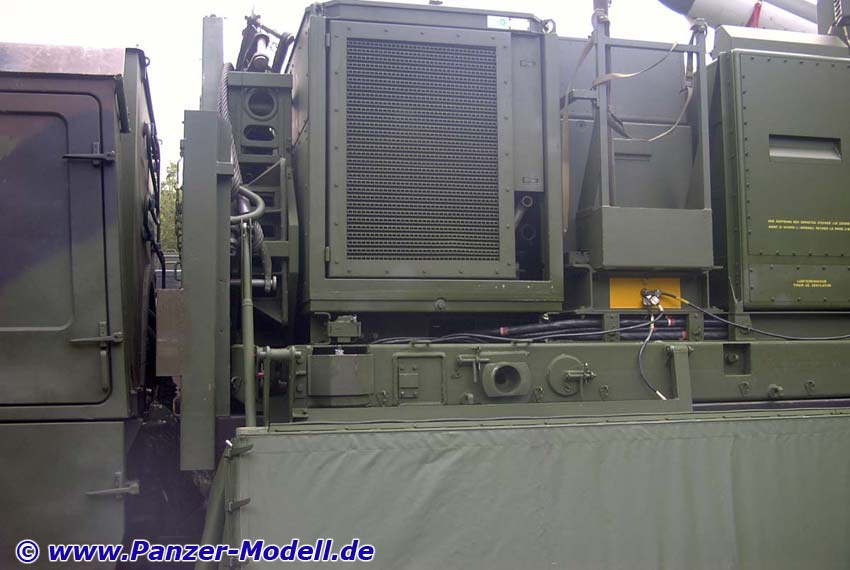

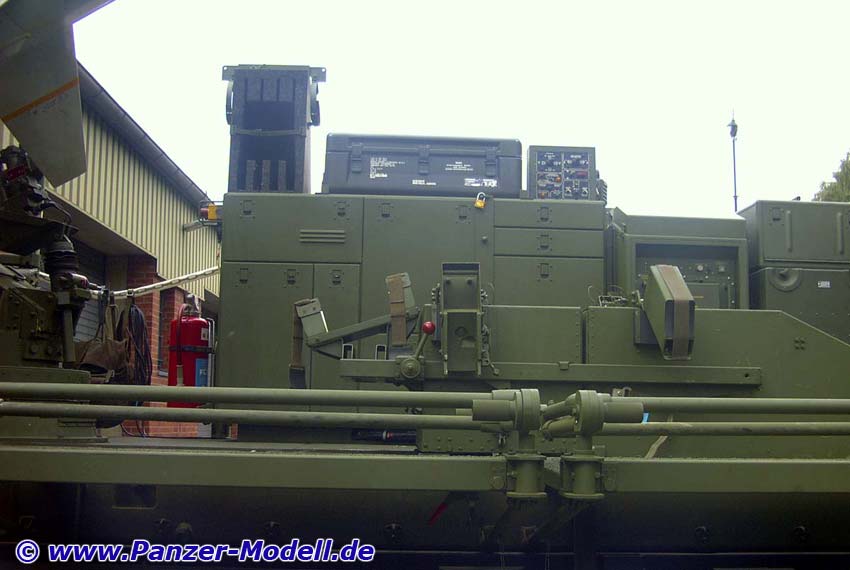

Aggregate links mittig/hinten

Drohne auf Arbeitsbühne von hinten

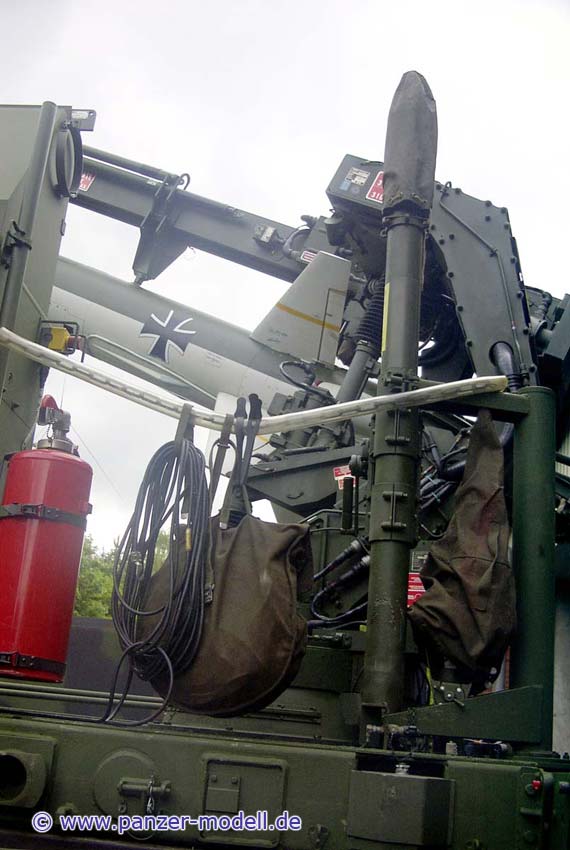

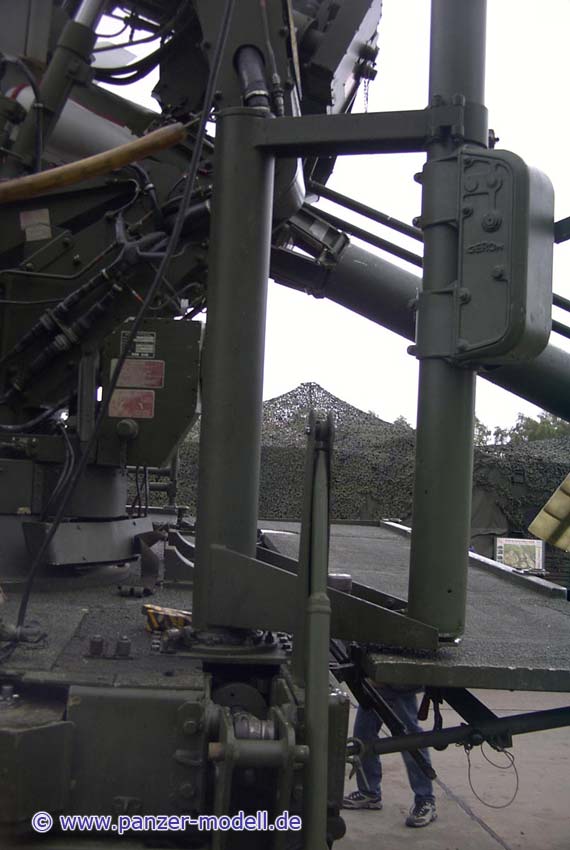

Antennenmast und Startgestell, linke hintere Ecke

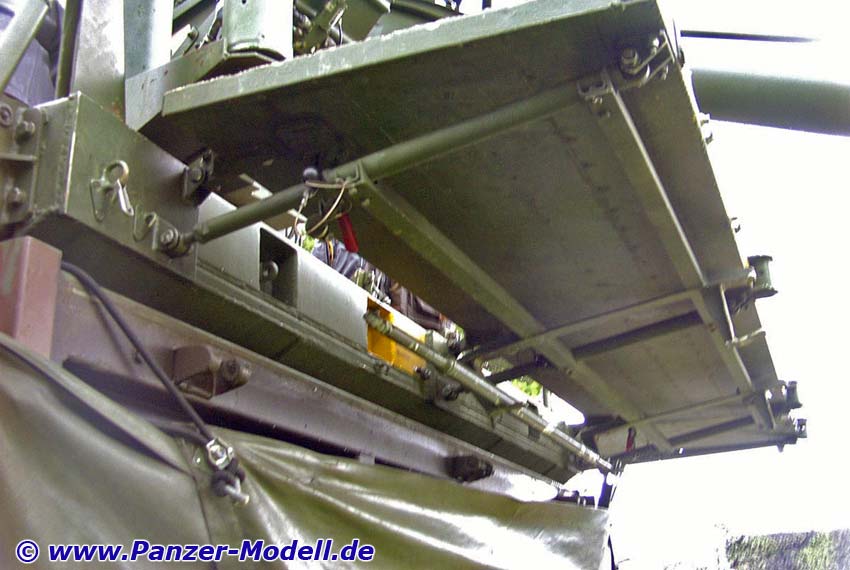

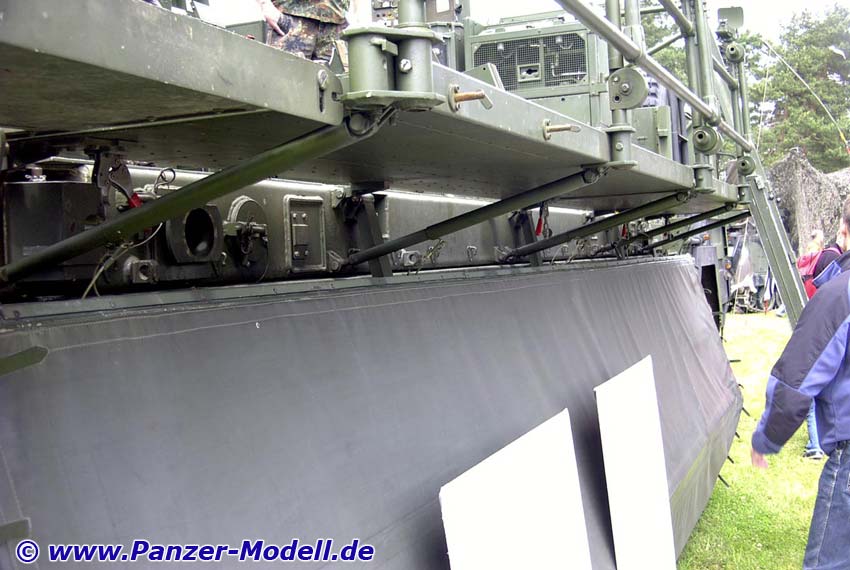

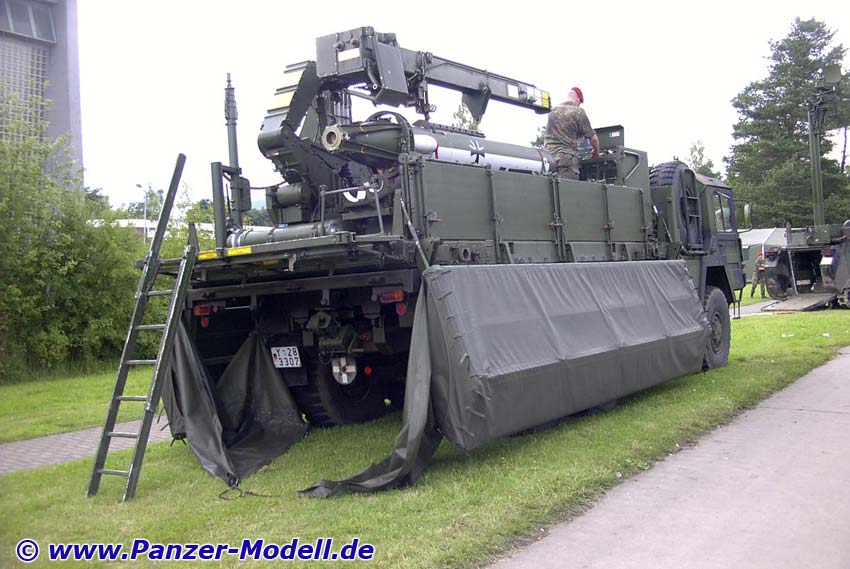

Laufsteg hinten von unten

Laufsteg rechts von unten

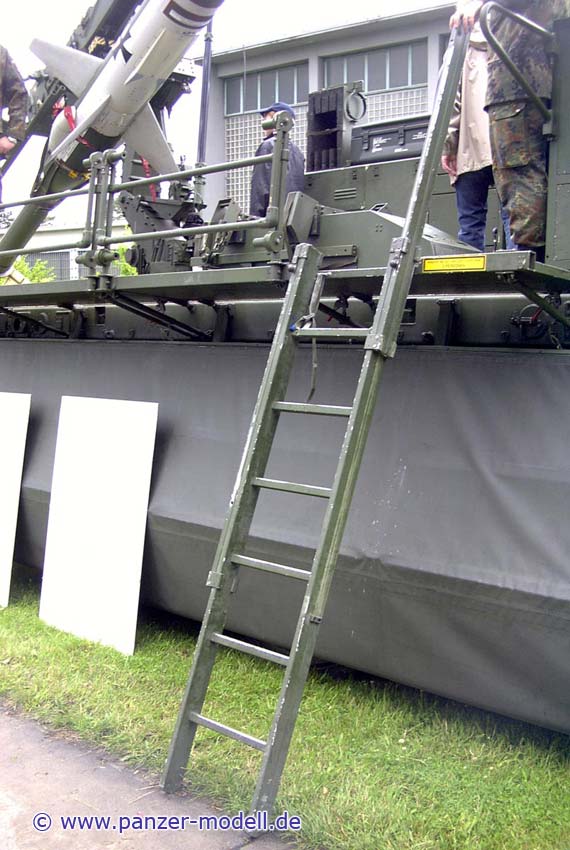

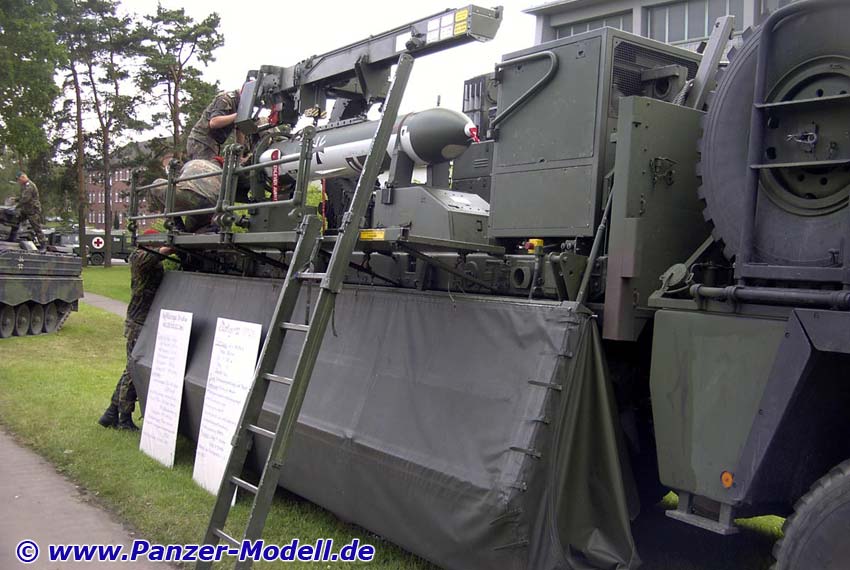

Arbeitsbühne mit Trittleiter von vorn rechts

Trittleiter rechts

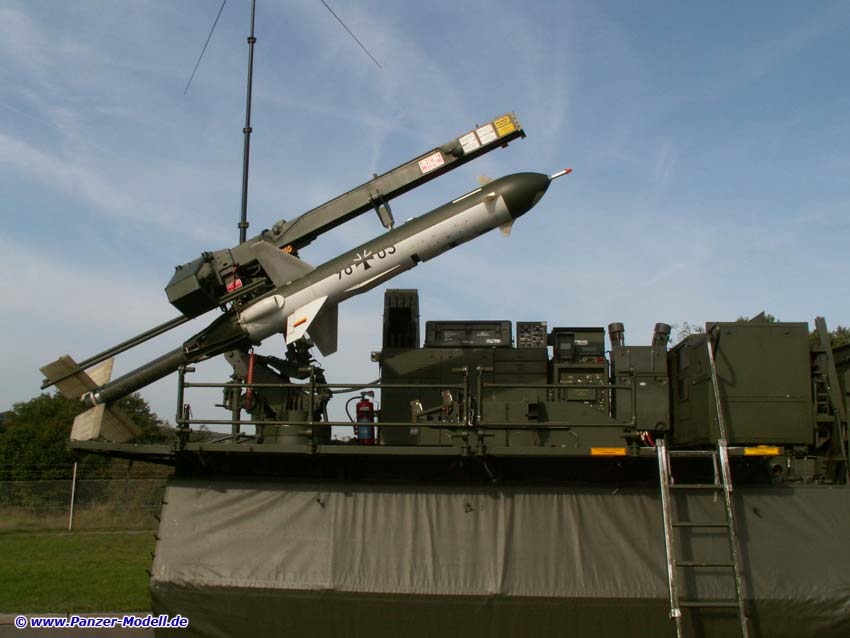

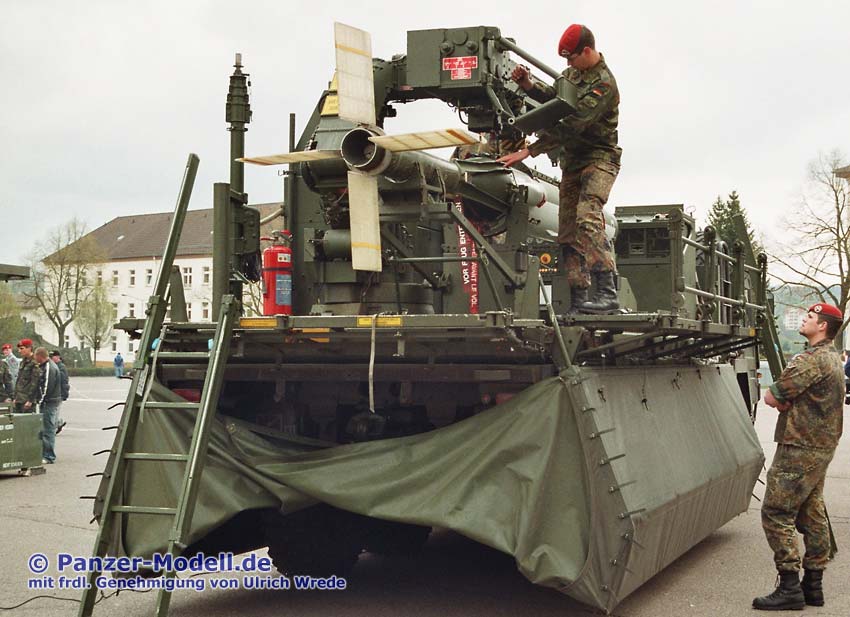

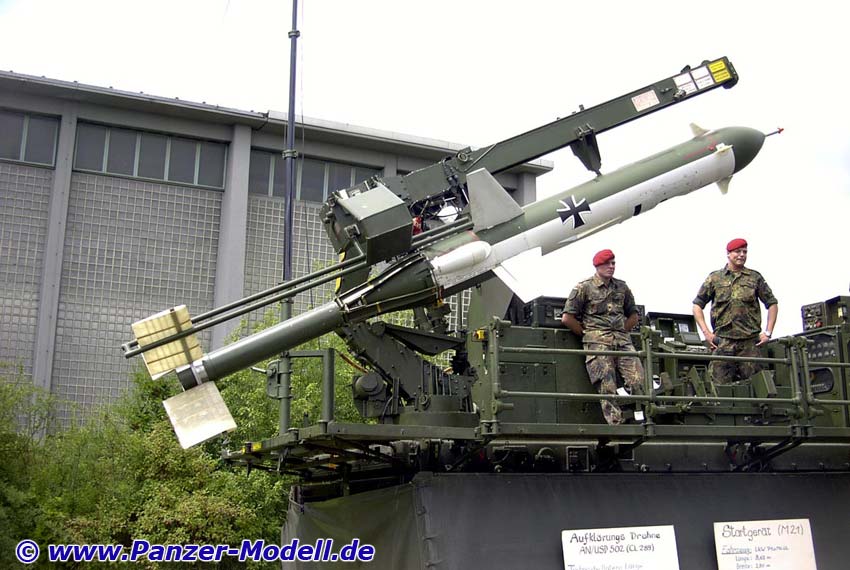

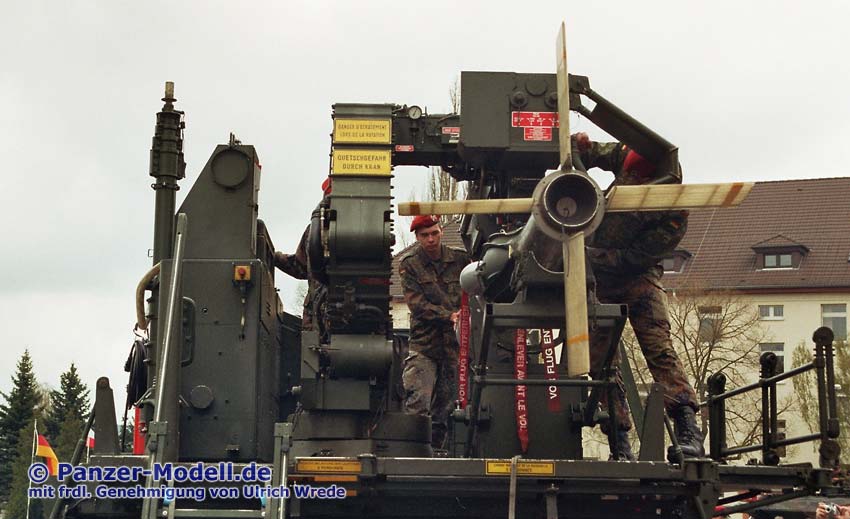

Drohne in Startposition von rechts

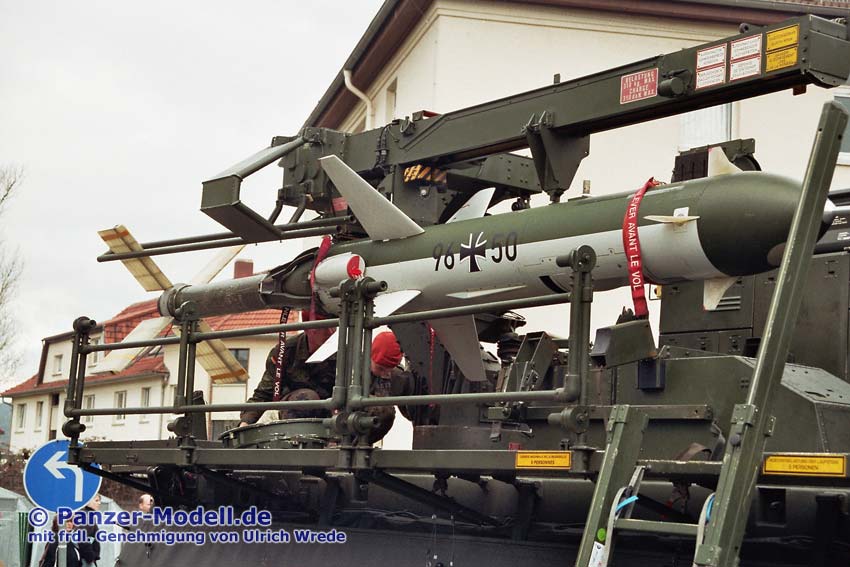

Drohne in Startposition von hinten rechts

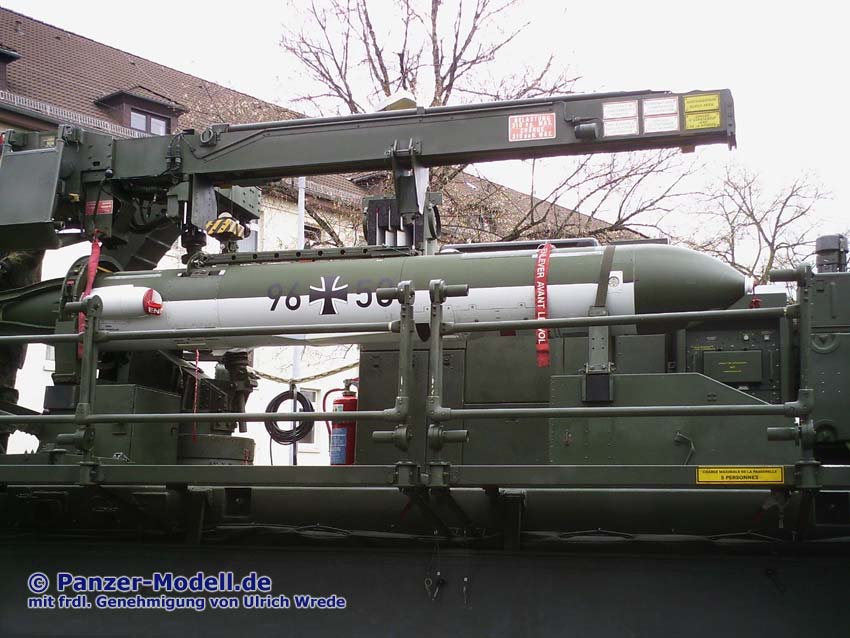

Drohne in Ruheposition von rechts

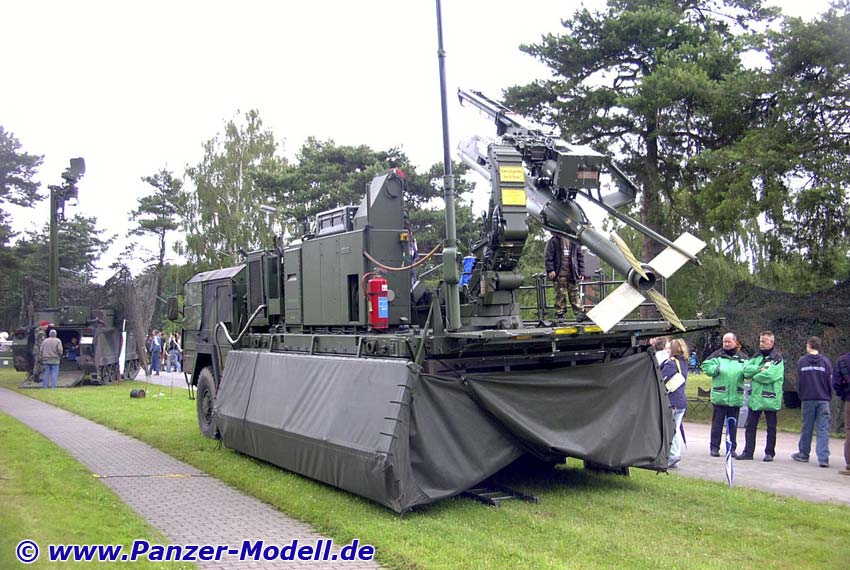

Drohne in Startposition von rechts vorn

Startgestellsockel von rechts

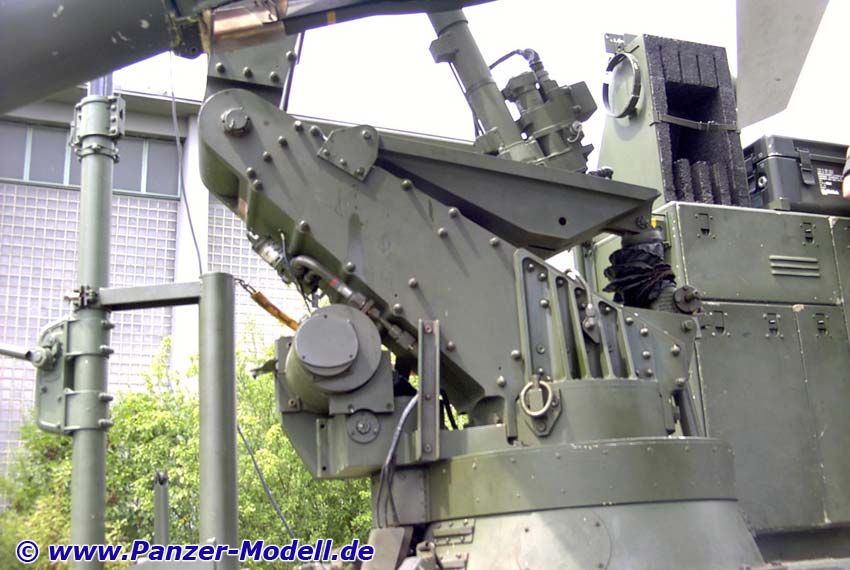

Startgestell von links

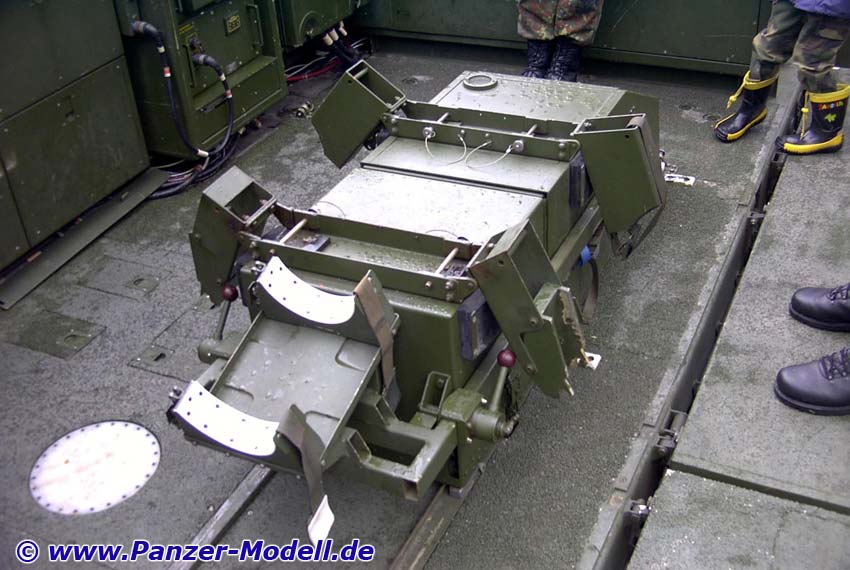

Drohnenlagerbock auf Arbeitsbühne

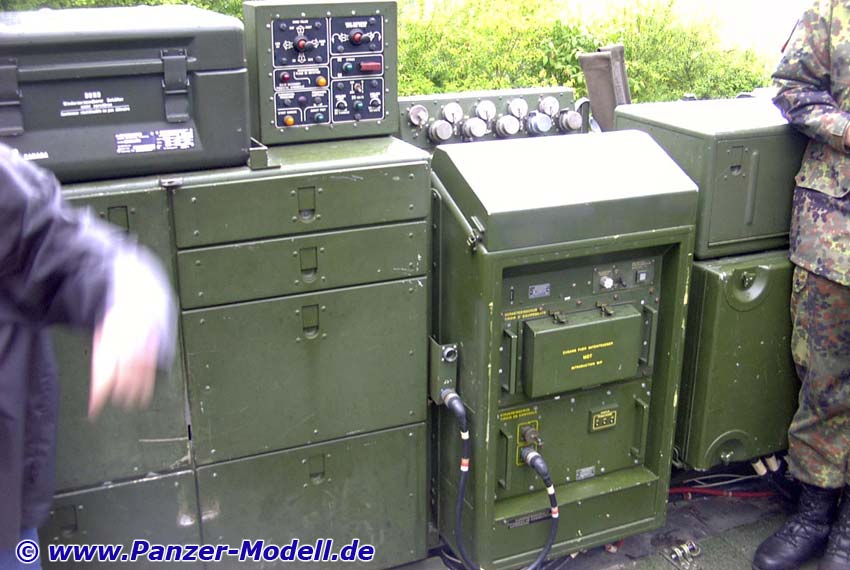

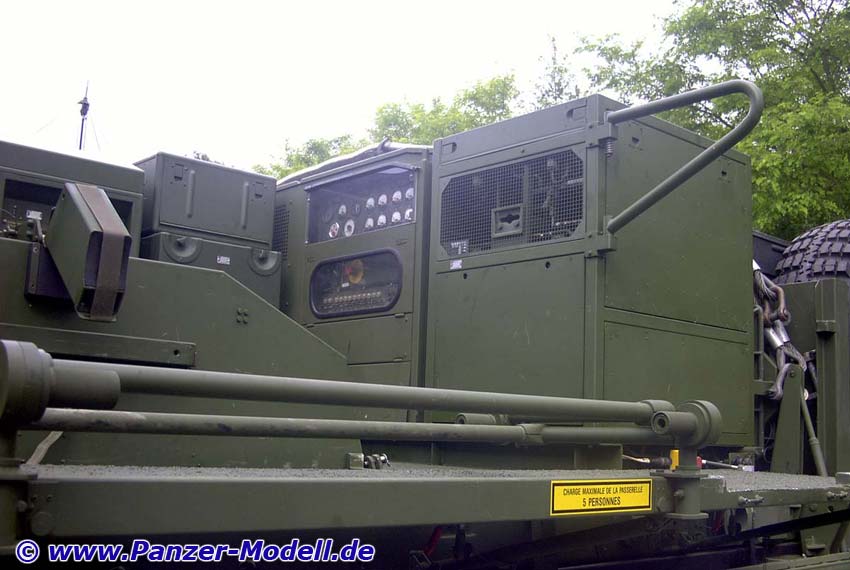

Staukästen und Aggregate auf Arbeitsbühne links, von rechts gesehen

Staukästen und Aggregate auf Arbeitsbühne links, von rechts gesehen

Staukästen und Aggregate auf Arbeitsbühne vorn, von rechts gesehen

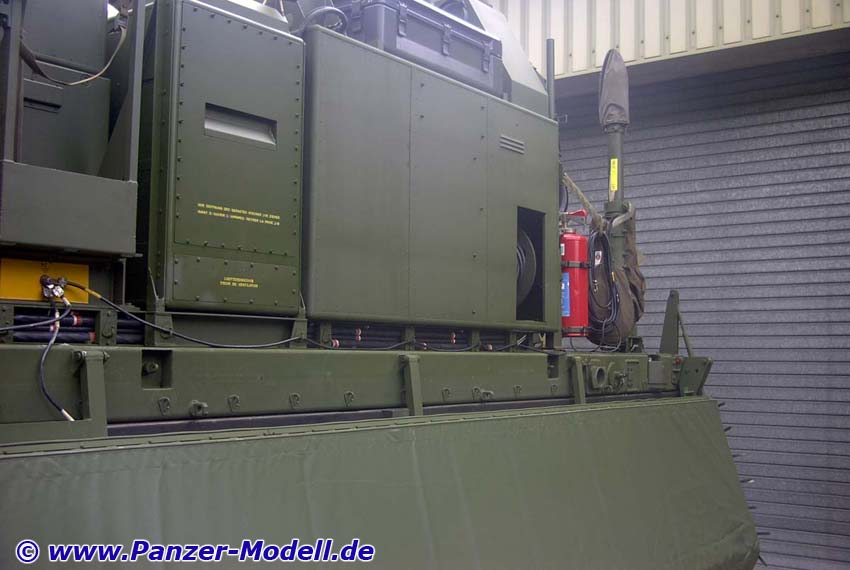

Aggregatblock vorn rechts von rechts gesehen

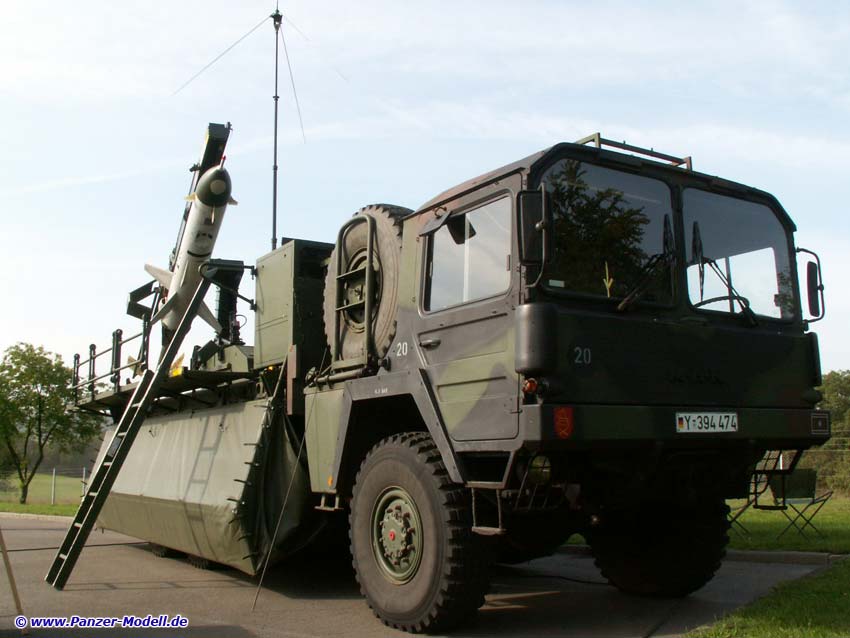

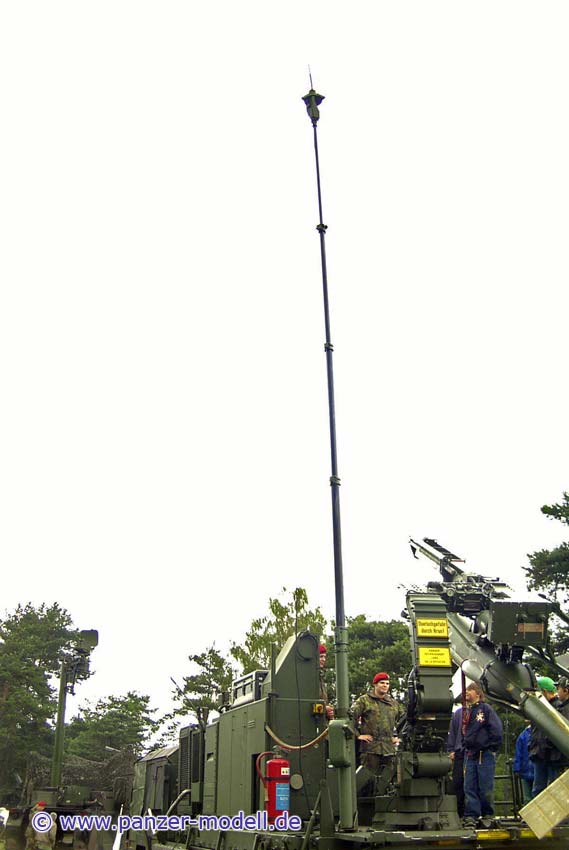

Antennenmast voll aufgestellt
