Die Bofors L70 ist eine Flugabwehrkanone, die auch für den Erdkampfeinsatz geeignet ist. Mit dem dazugehörigen Fledermaus Radar können Flugziele bis zu einer Entfernung von 50 km erfasst werden.
Die schwedische 40mm Flak wurde seit 1933 produziert und in vielen verschiedenen Armeen eingesetzt. Auch bei der Wehrmacht waren zahlreiche Einheiten mit der Bofors L70 ausgerüstet, die als Lizenzbau von Rheinmetall-Borsig gebaut wurden.
Die Bofors L70 wurde von 1957 bis 1959 für die Luftwaffenflugabwehrbataillone eingeführt. Ihre Außerdienststellung erfolgte bereits wieder 1965.
Die Feuergeschwindigkeit betrug etwa 240 Schuss pro Minute. Die wirksame Schussentfernung betrug 3000m mit Feuerleitgerät, 1500m mit optischem Visier.
In Fahrstellung beträgt die Länge mit ausgelappter Zugstange 7,35m, die Breite 2,23m und die Höhe 2,35m und wiegt 4,7t.
In Feuerstellung beträgt die Länge 4,55m, die Breite 4,50m und die Höhe zwischen 1,95m und 2,20m, je nach Einstellung der Horizontierungseinrichtung. Das Gewicht inklusive Munition beträgt 3,8t
Seitenangaben beziehen sich auf "In Fahrtrichtung gesehen" und beim Geschütz in "Feuerrichtung gesehen"

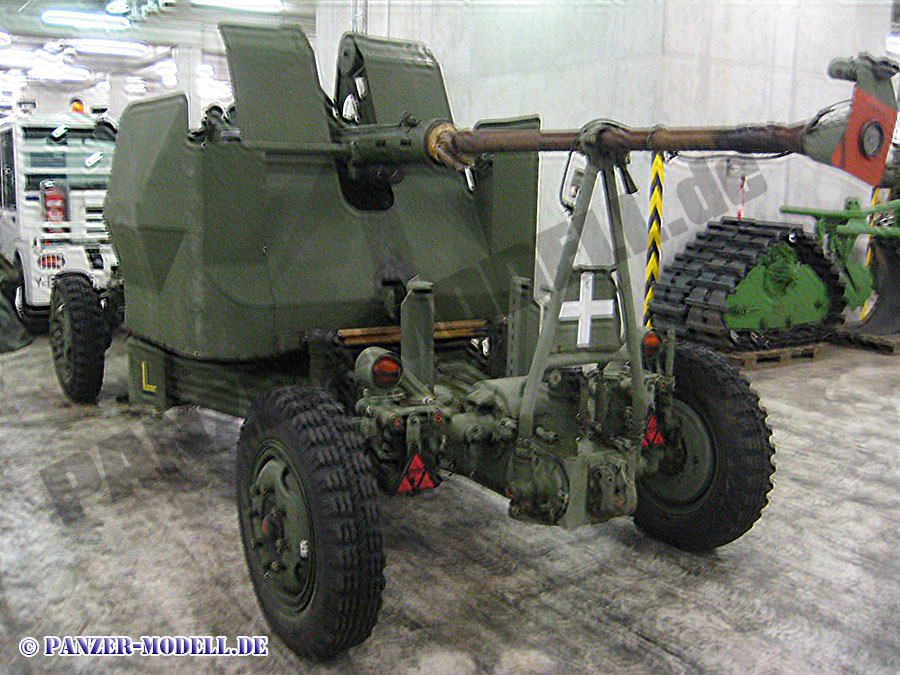

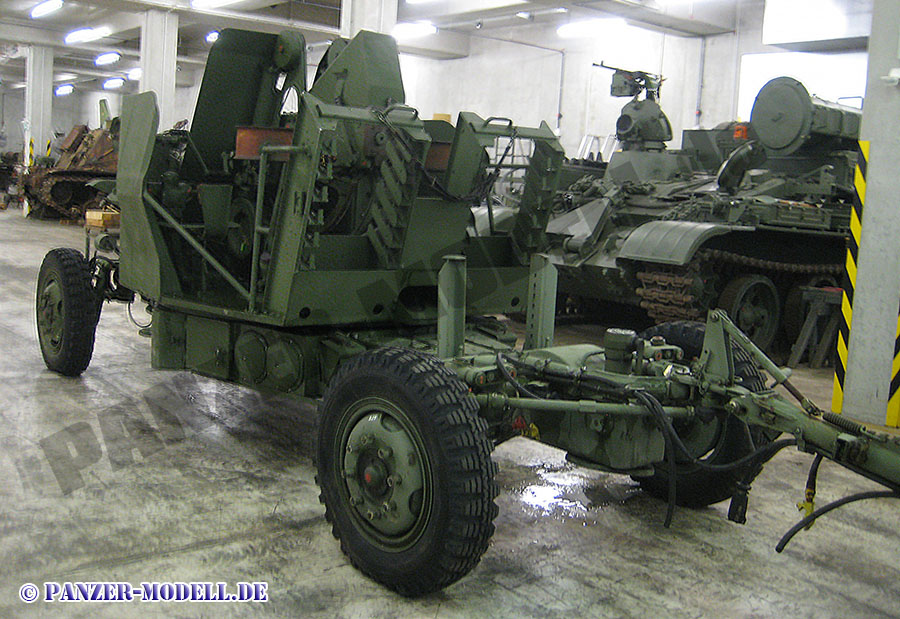

Gesamtansicht hinten links

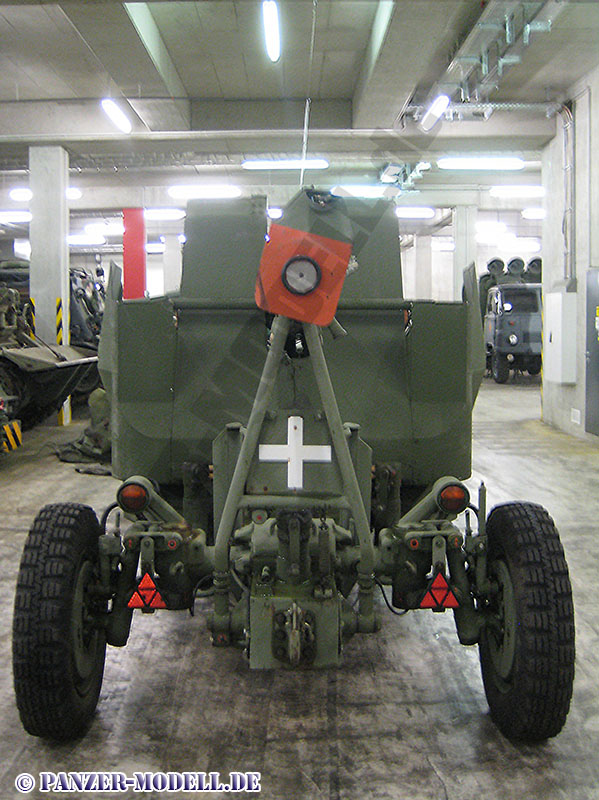

Heckansicht

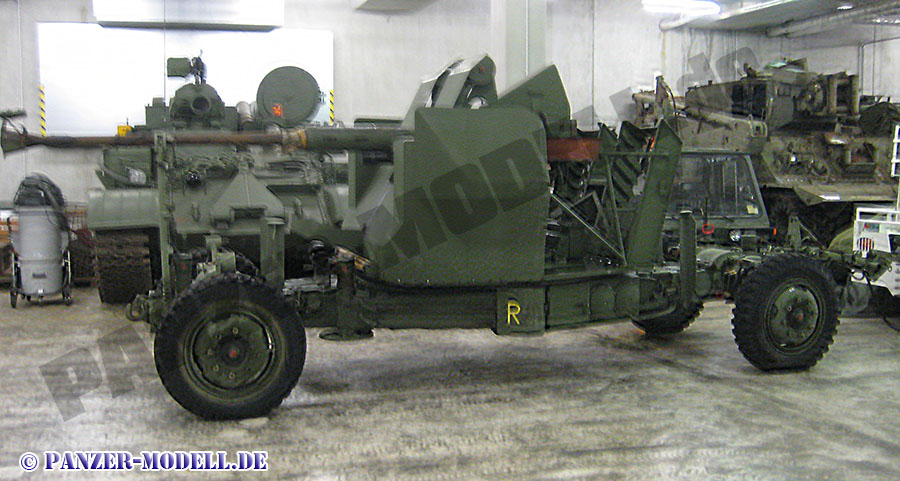

Gesamtansicht rechts

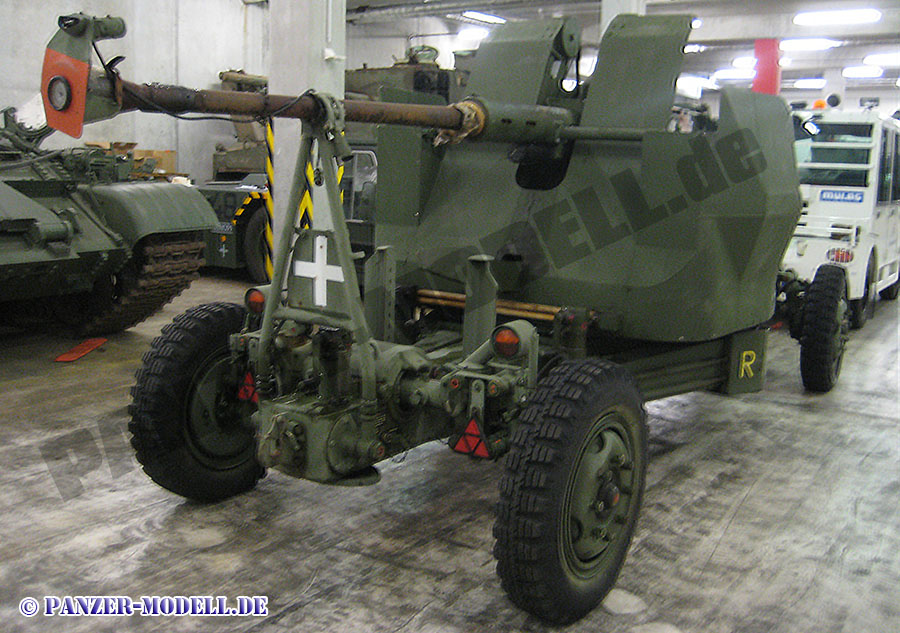

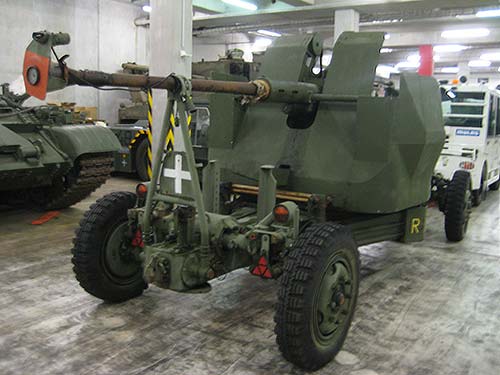

Gesamtansicht vorn rechts
Frontseite

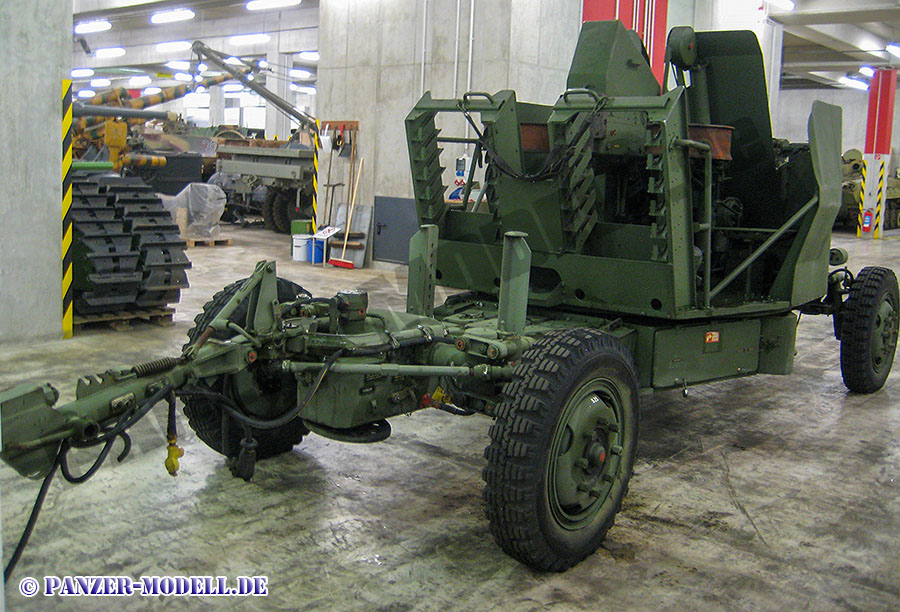

Gesamtansicht vorn links
Seitenrichtsitz, Seitenabfeuerungsbegrenzung und Fußraum

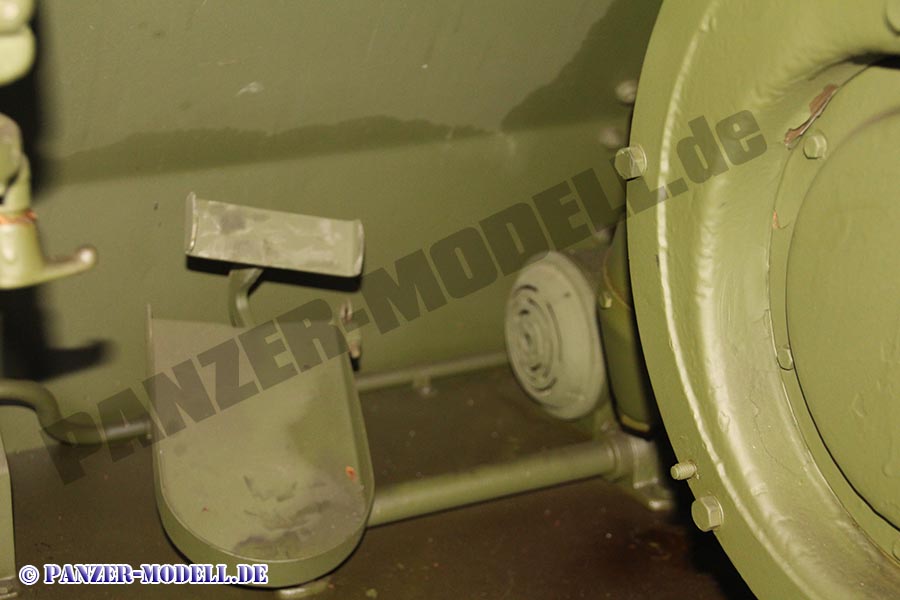

Fußabfeuerung
Federausgleicherrohr links und Höhenrichtkurbel

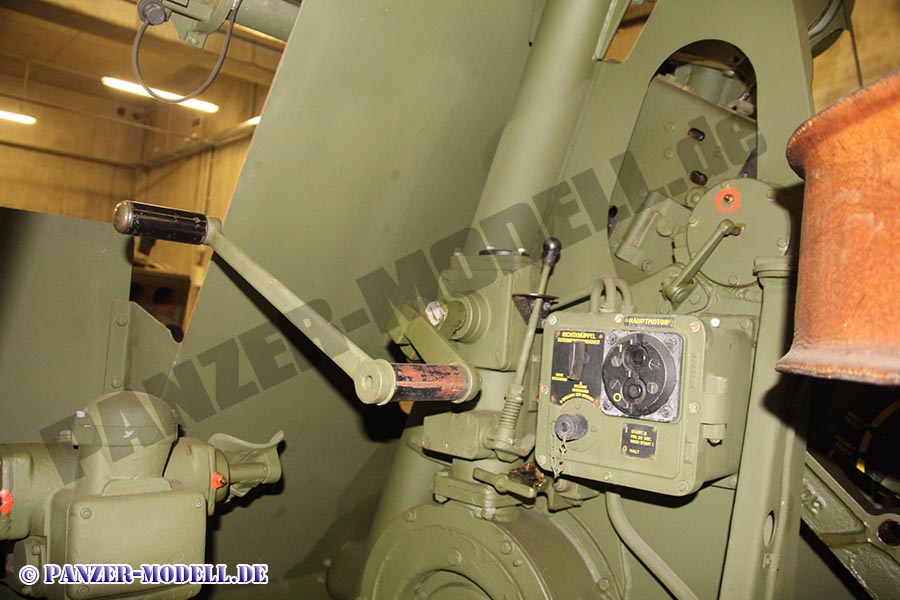

Elektronische Richtsteuerung und manuelle Höhenrichtkurbel

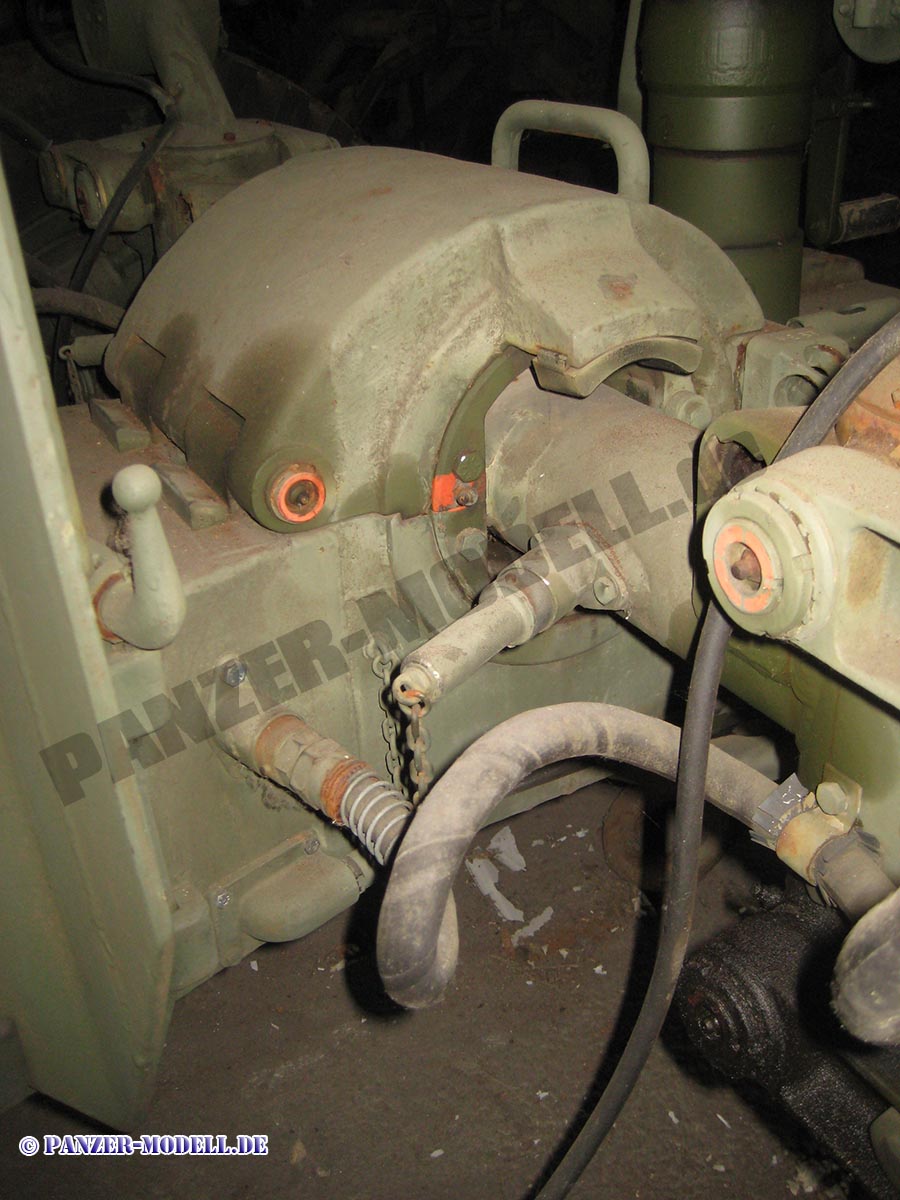

Gehäuse mit Hülsenableiter von links
Waffengehäuse mit Patronenzuführung
Hüftstütze für Ladekanonier
Gehäuse mit Hülsenableiter von rechts

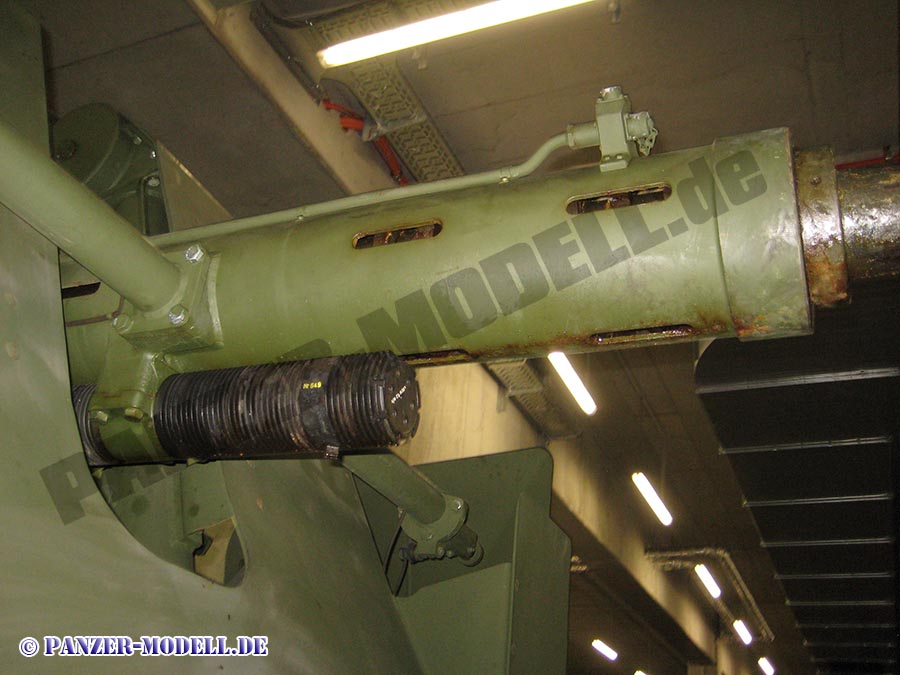

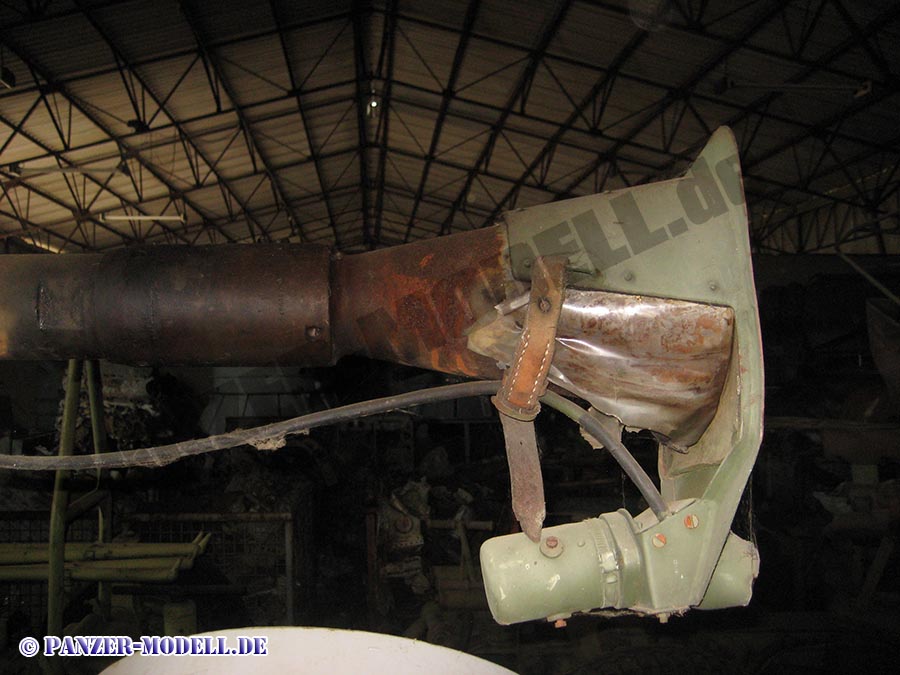

Abgedeckter Mündungsfeuerdämpfer

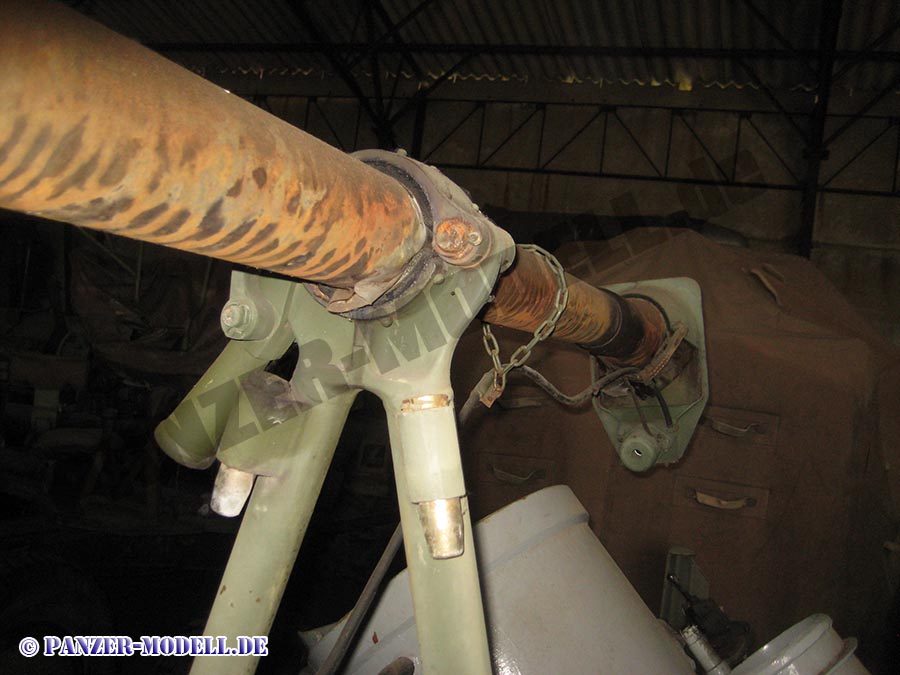

Rohrzurrung am Rohr

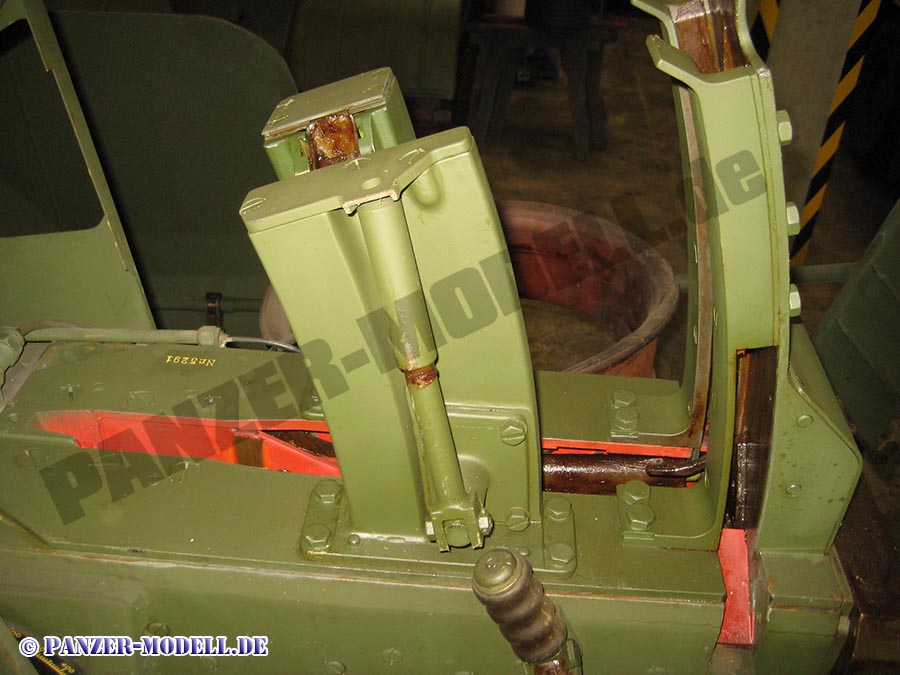

Hintere Achsbasis und Basis der Rohrstütze
Rohrzurrung am Rohr
Heckachse links
Heckachse links von vorn
Bremszylinder, linkes Heckrad
Hinterer Balken mit Erdnagel rechts

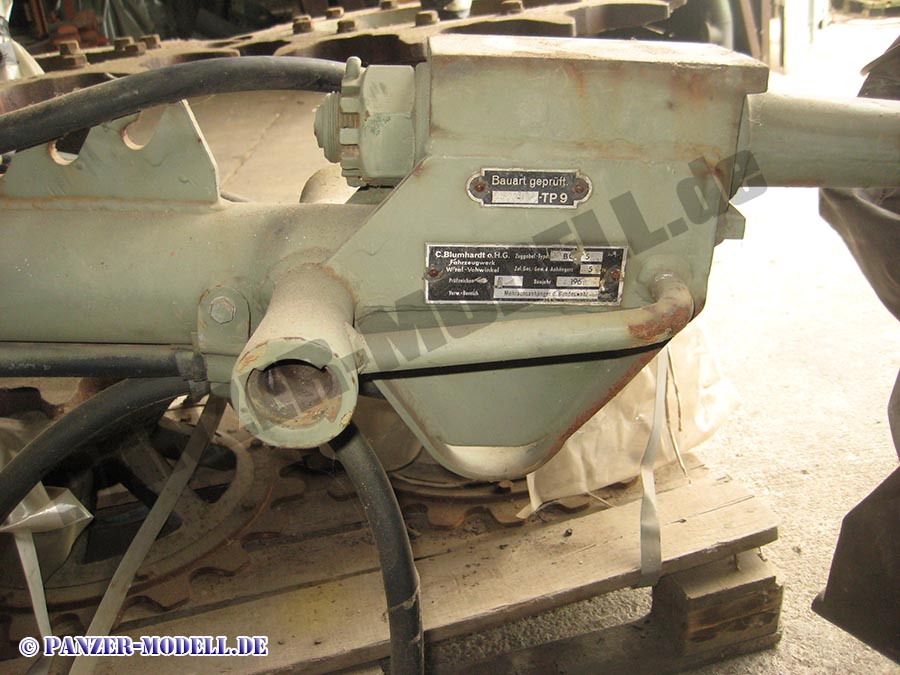

Heckachsenaufnahme von links

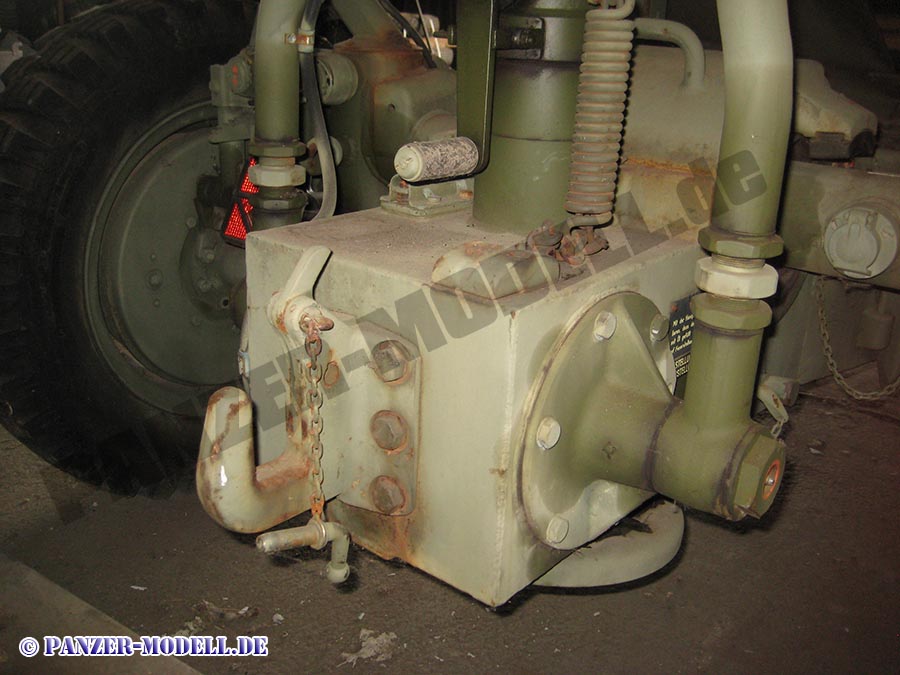

Hydraulikhandpumpe und Unterlafettenabweiser links

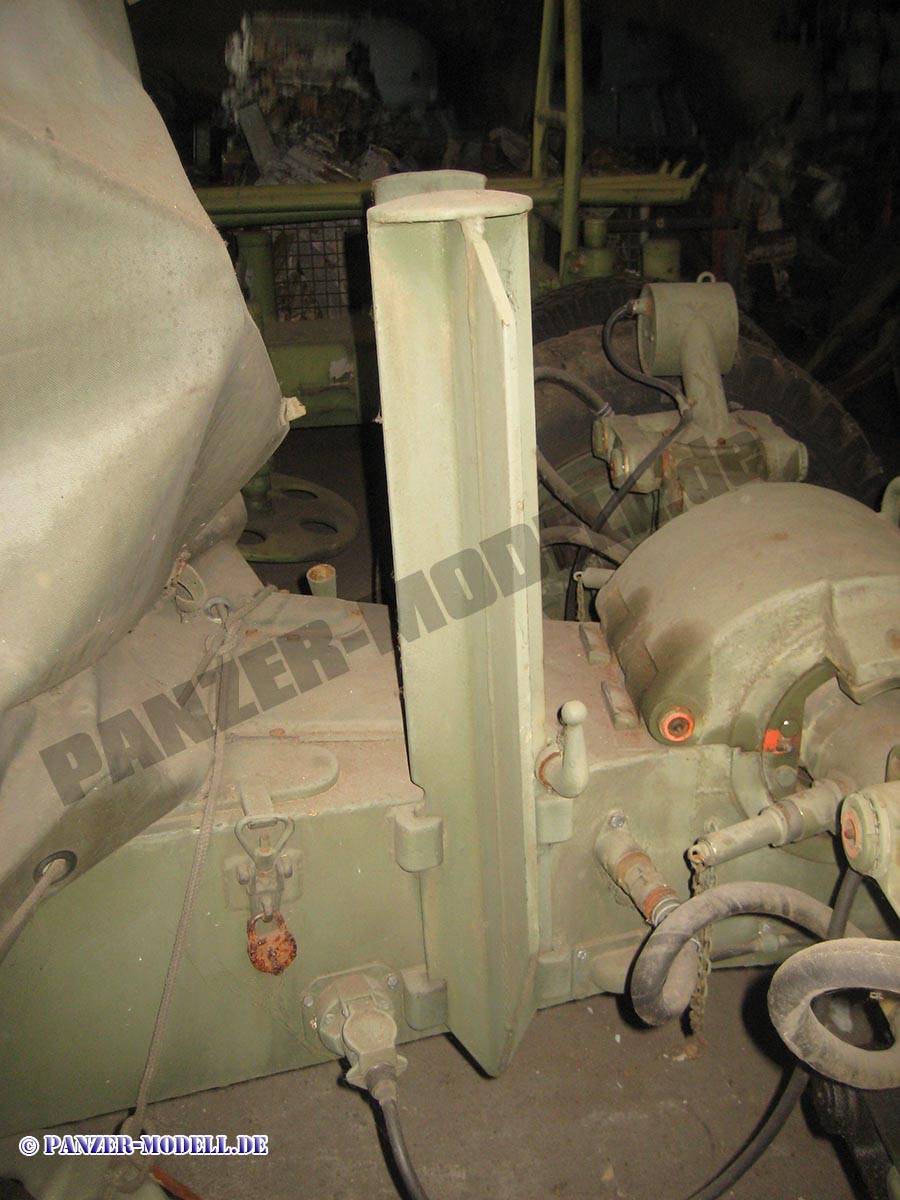

Vorderer Balken der Unterlafette mit Erdnagel links vorn und Steckdose

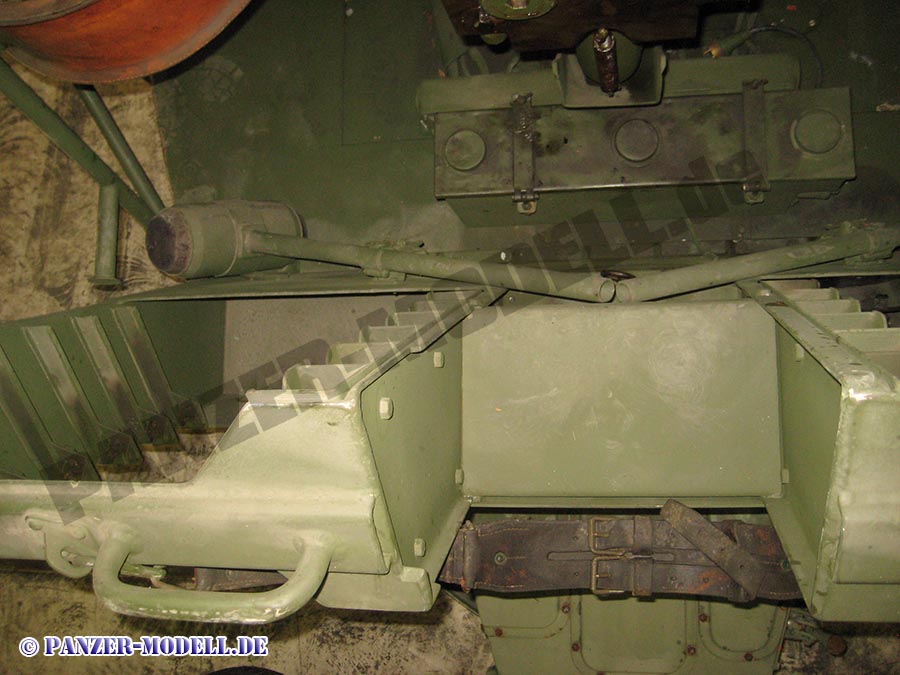

Aufsicht vorderer Balken

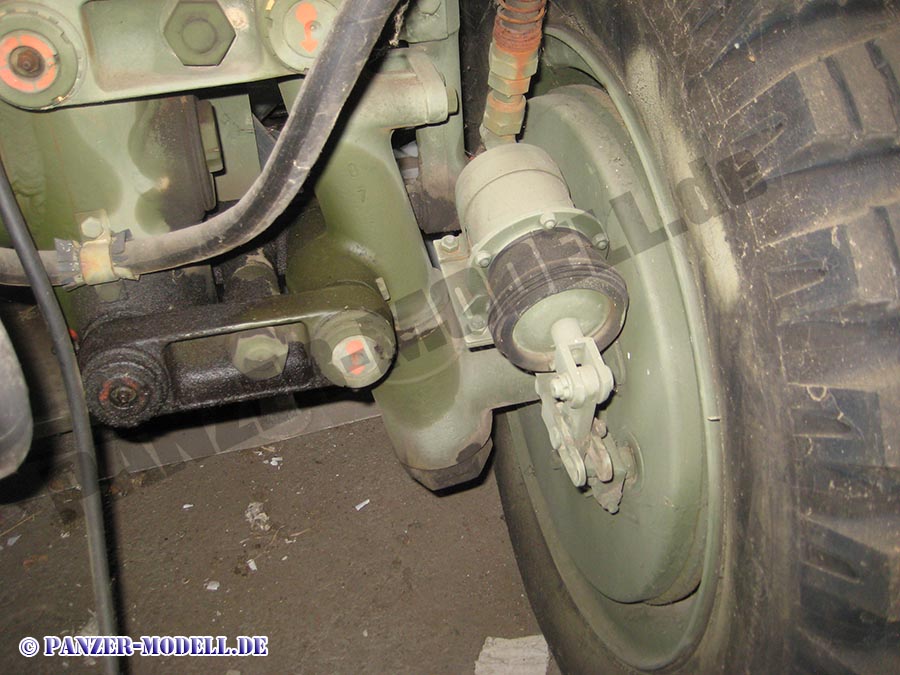

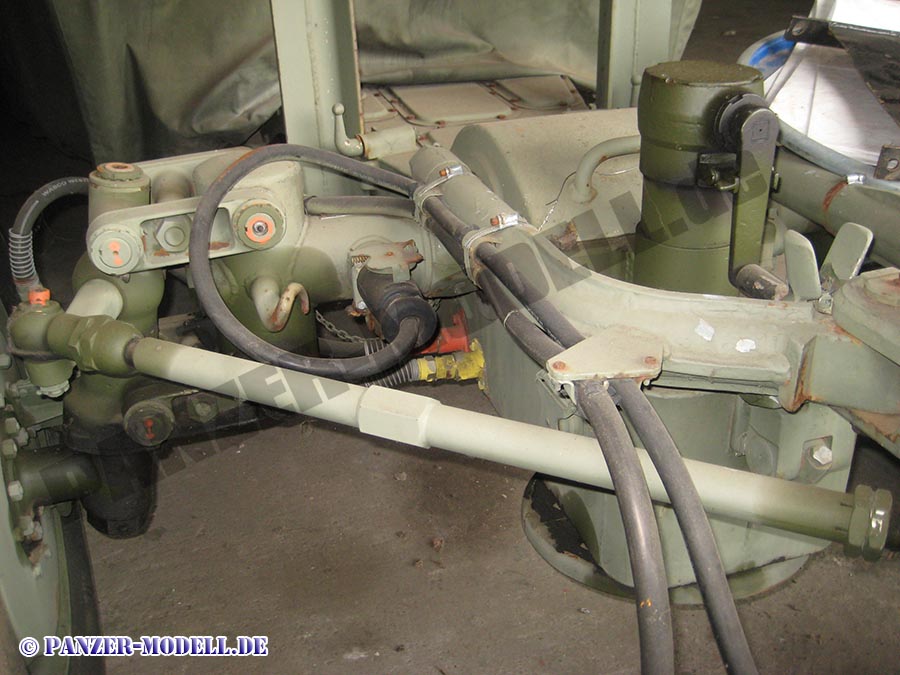

Vorderachse mit Bremszylinder und -schläuchen

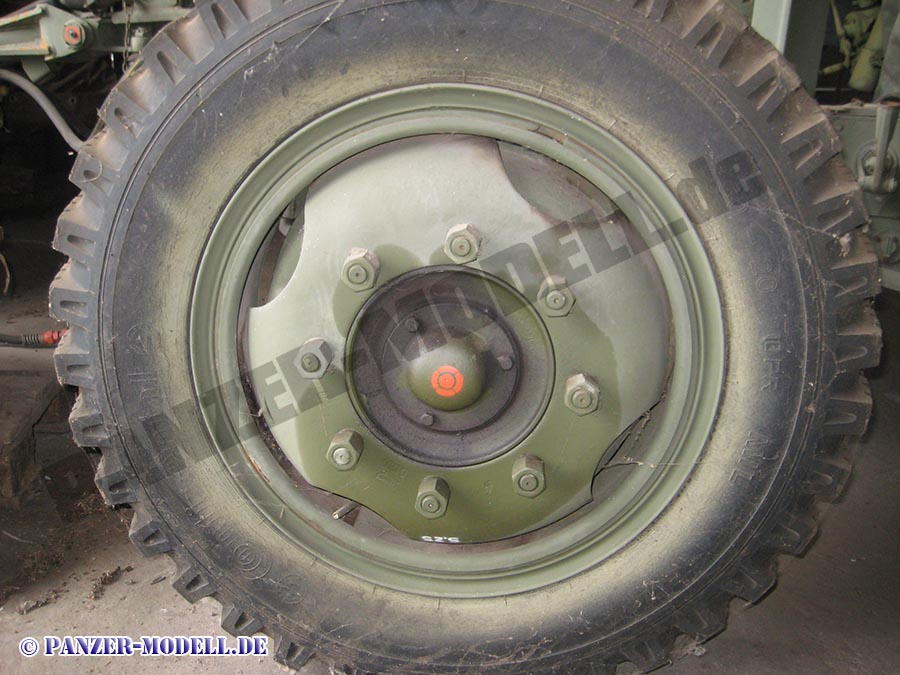

Rad des Anhängers

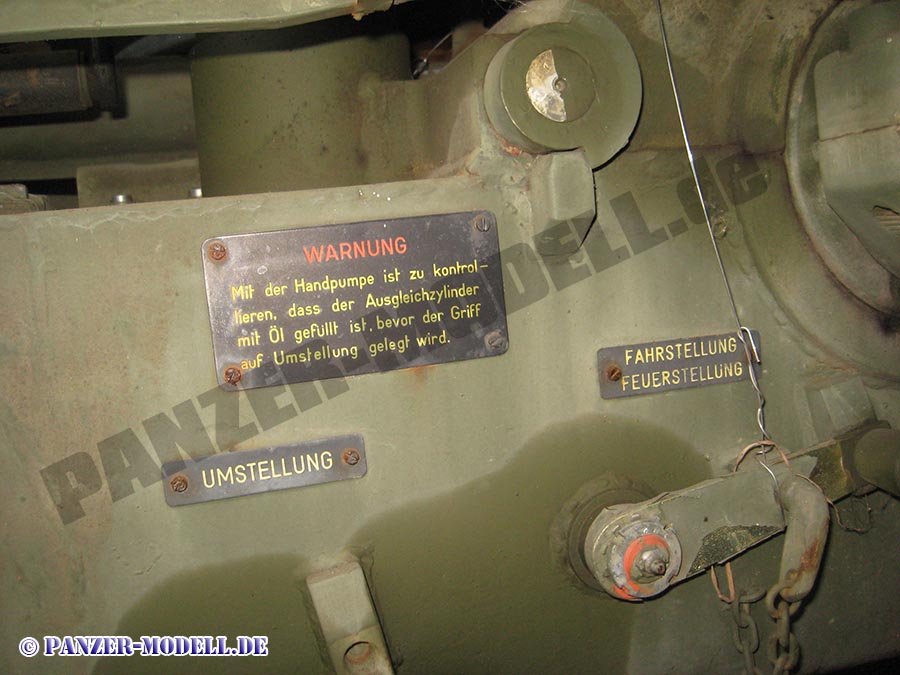

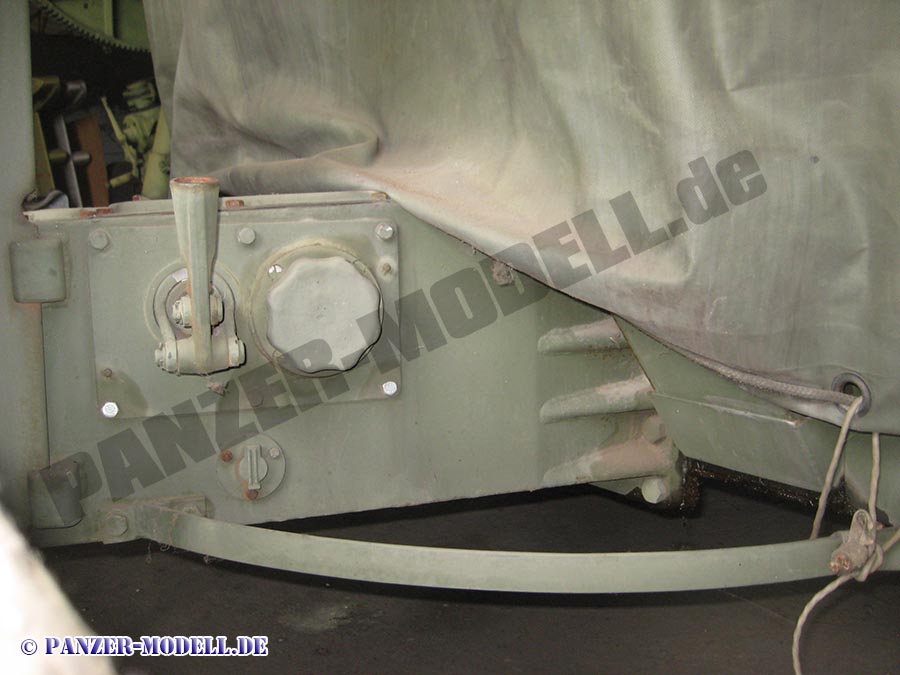

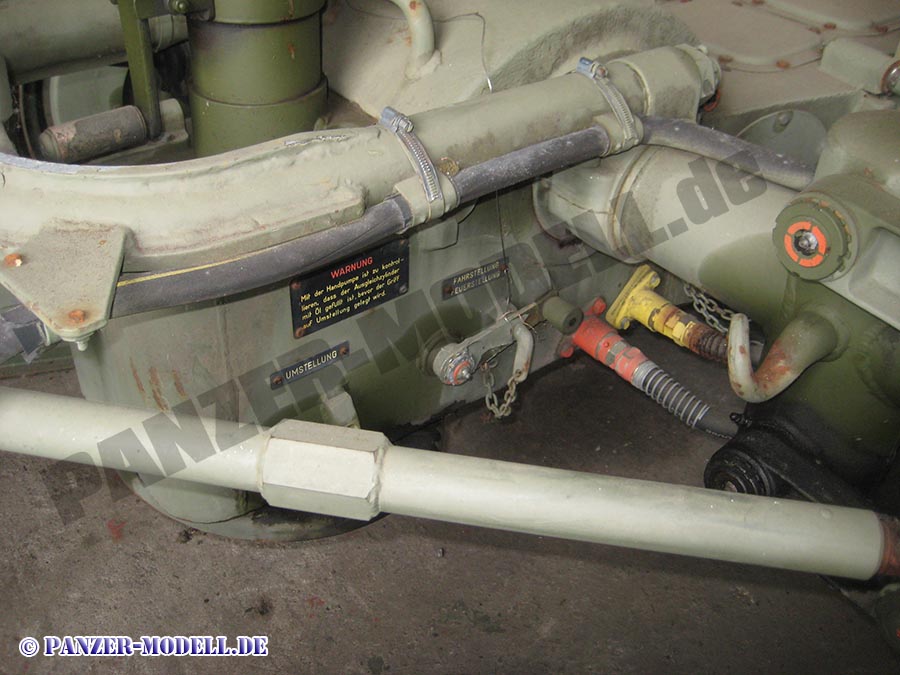

Umstellhebel für Absenken des Geschützes vorn links

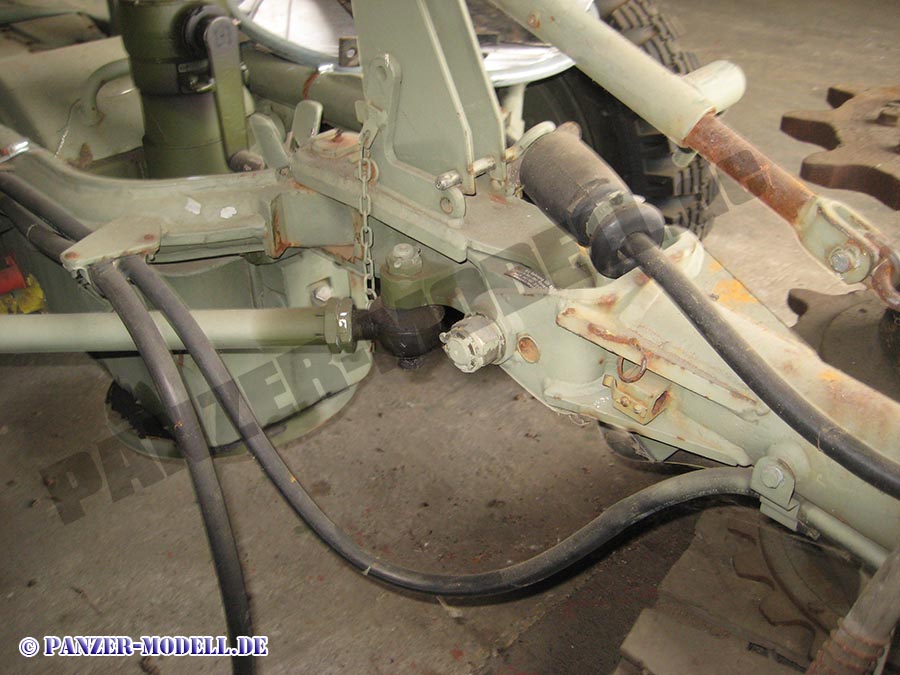

Vorderer Balken Unterlafette und Spurstange links der Vorderachse

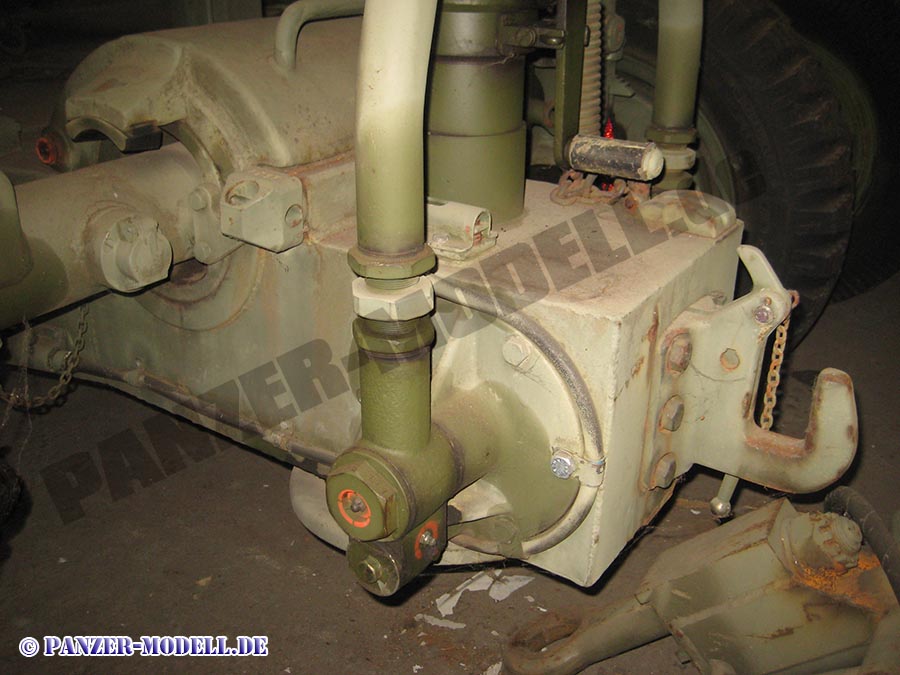

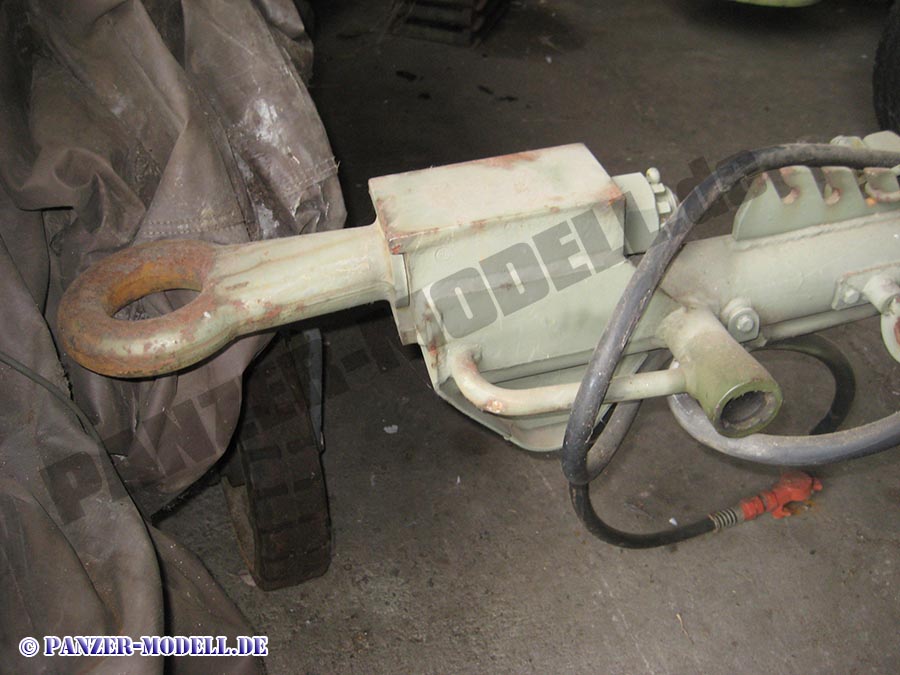

Anhängeöse

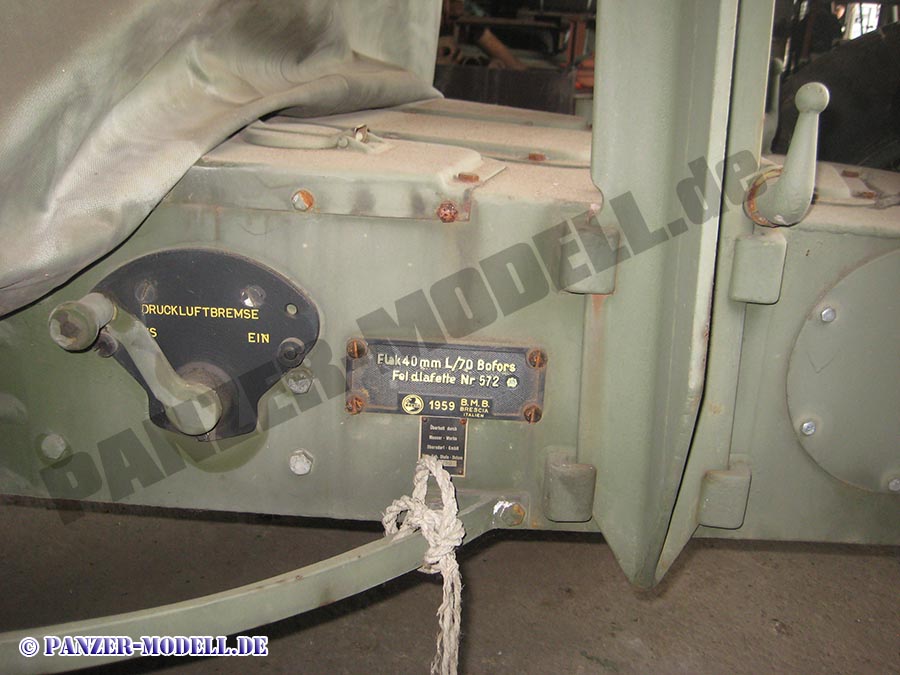

Kopfstück Zugtraverse rechts

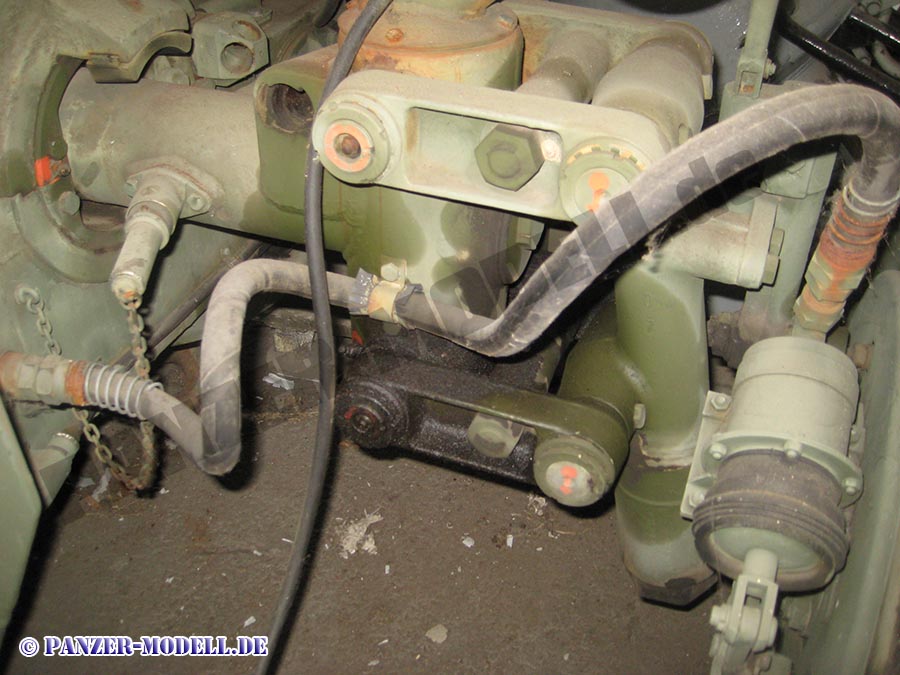

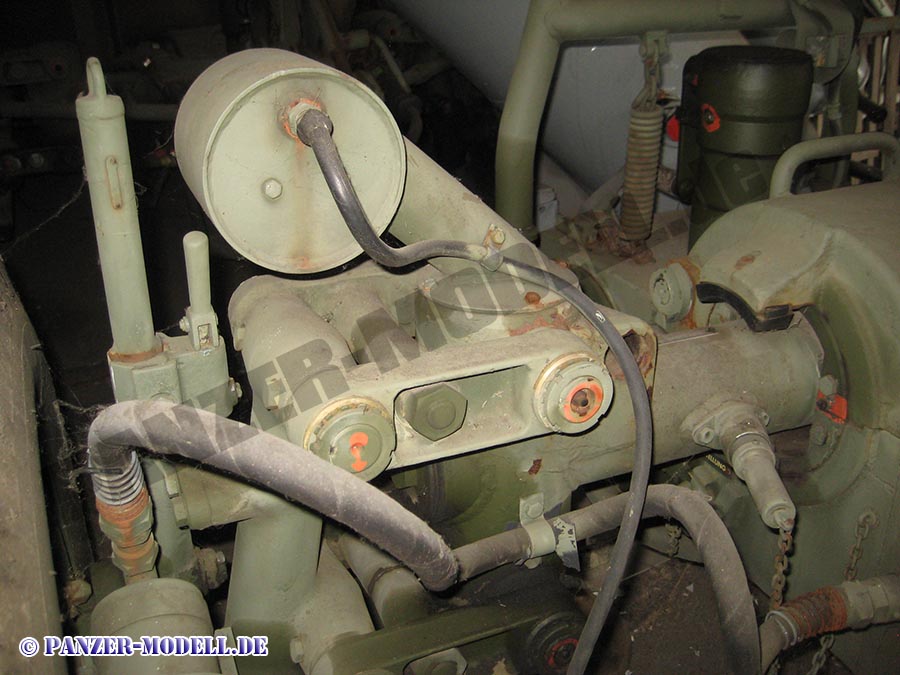

Kreuzstückzugtraverse mit Spurstange rechts
Vorderachse rechts mit Spurstange

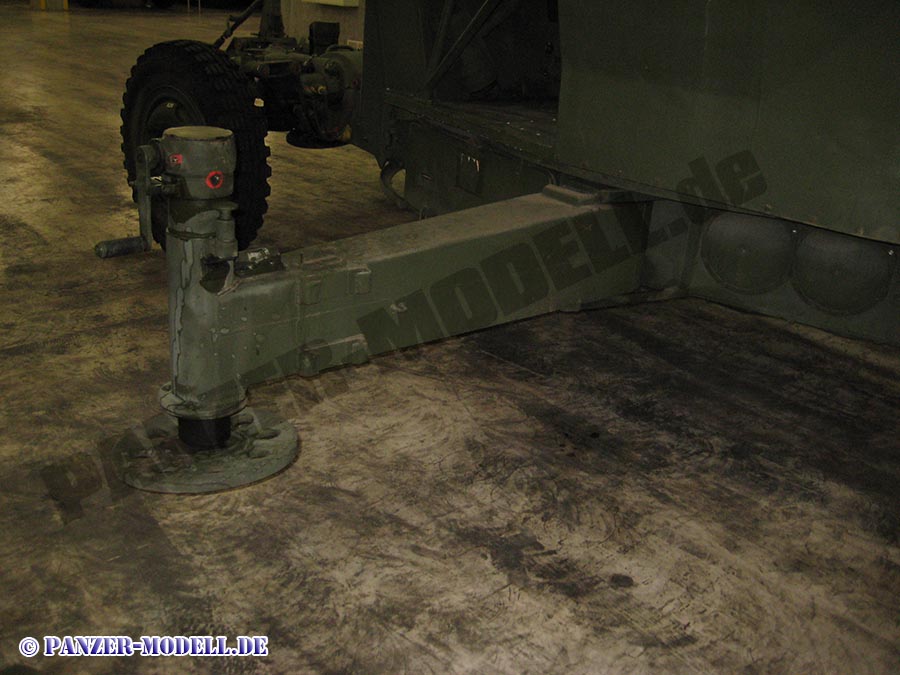

Vorderer Balken mit Erdnagel rechts

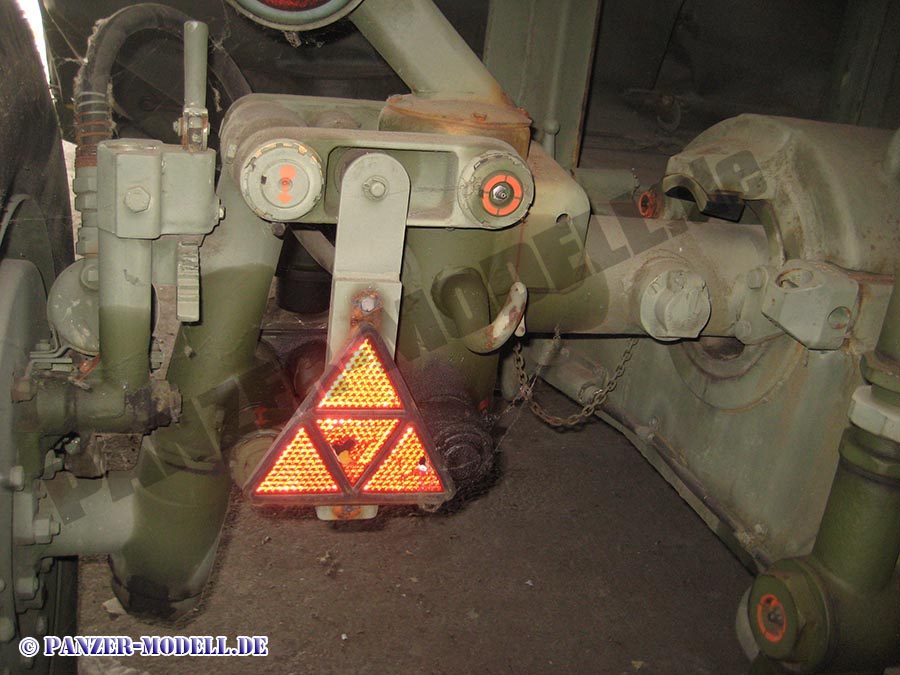

Heckachse rechts, Rücklicht von vorn

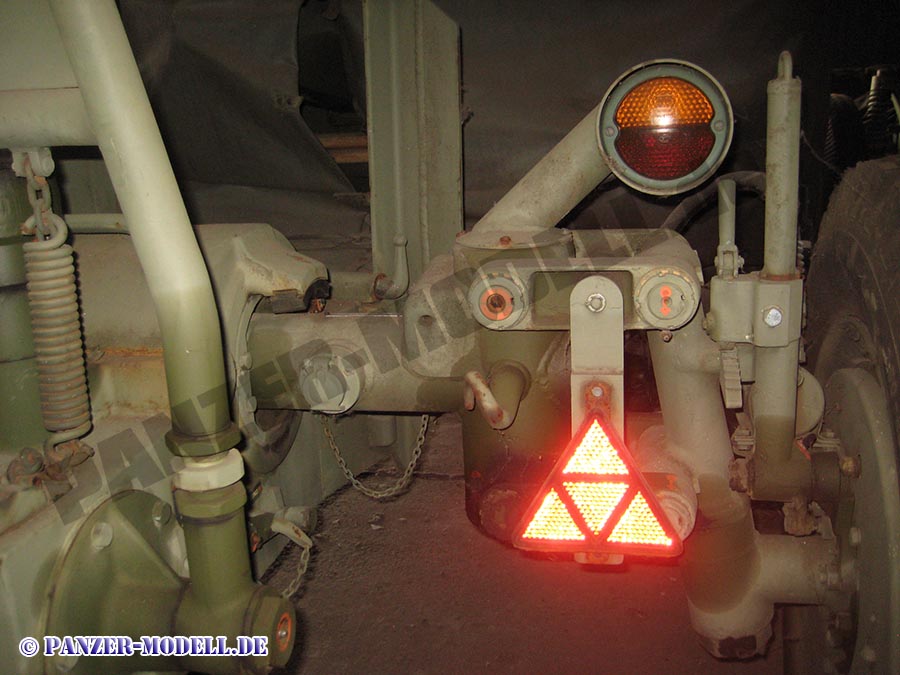

Heckachse rechts mit Rücklicht
Heckanhängeöse und Basis Rohrzurrung

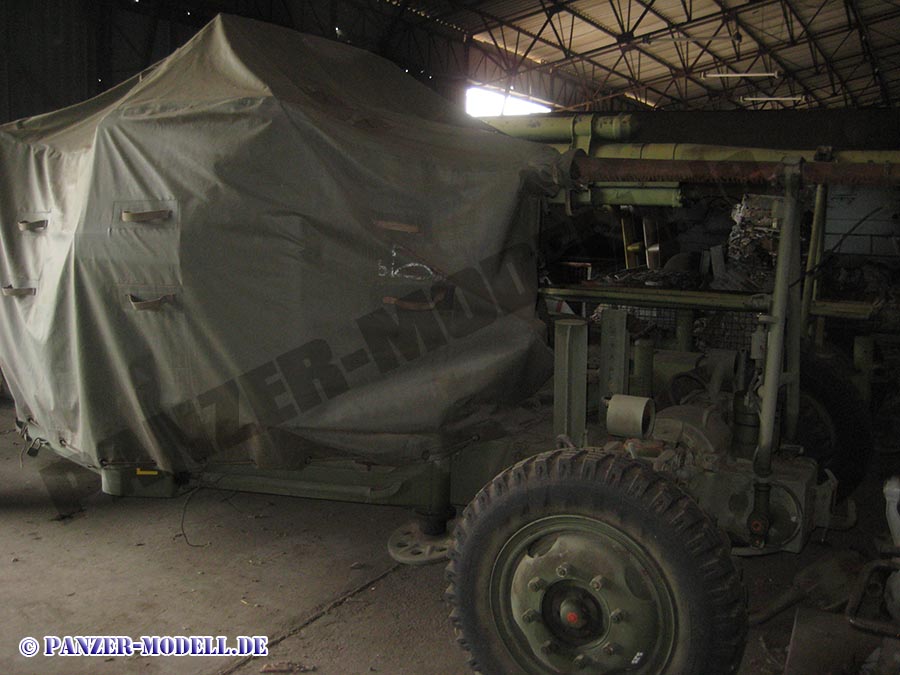

Linke Seite in Planenverzurrung

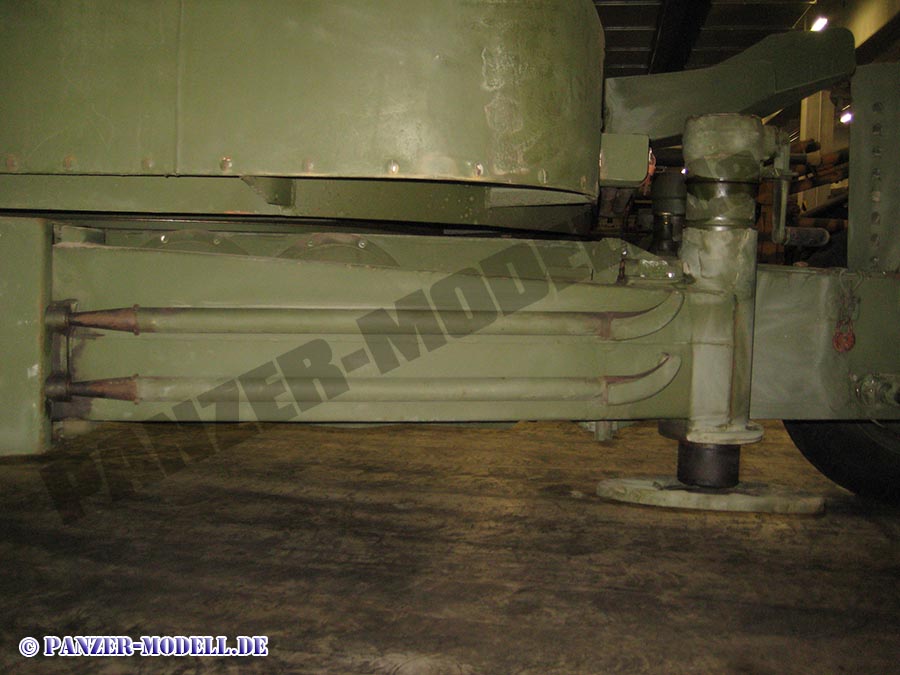

Auslegerarm links mit Horizontrierungseinrichtung und Brechstangen

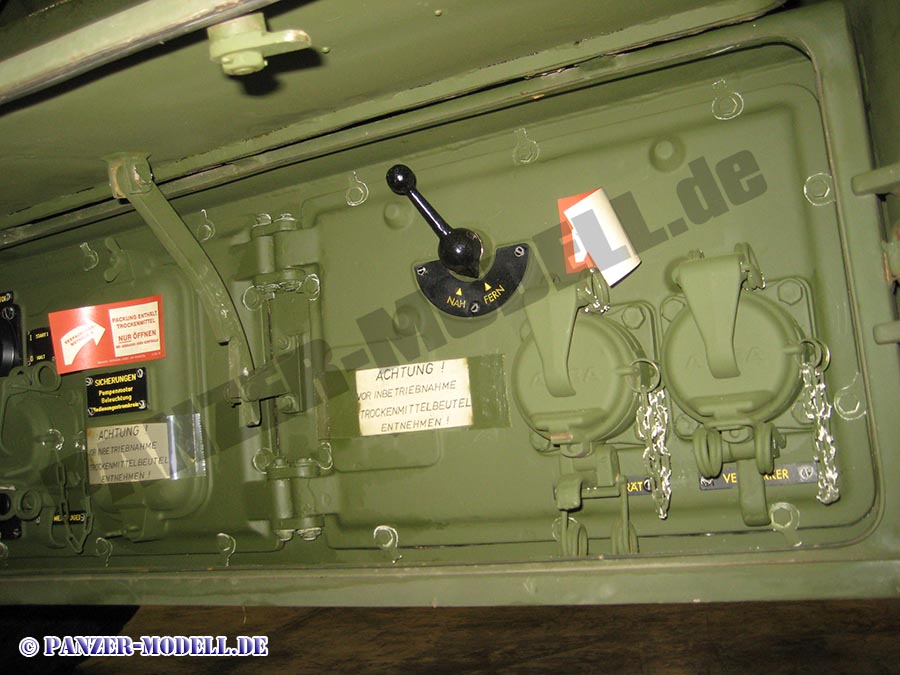

Hauptkabelanschlusskasten
Auslegerarm links

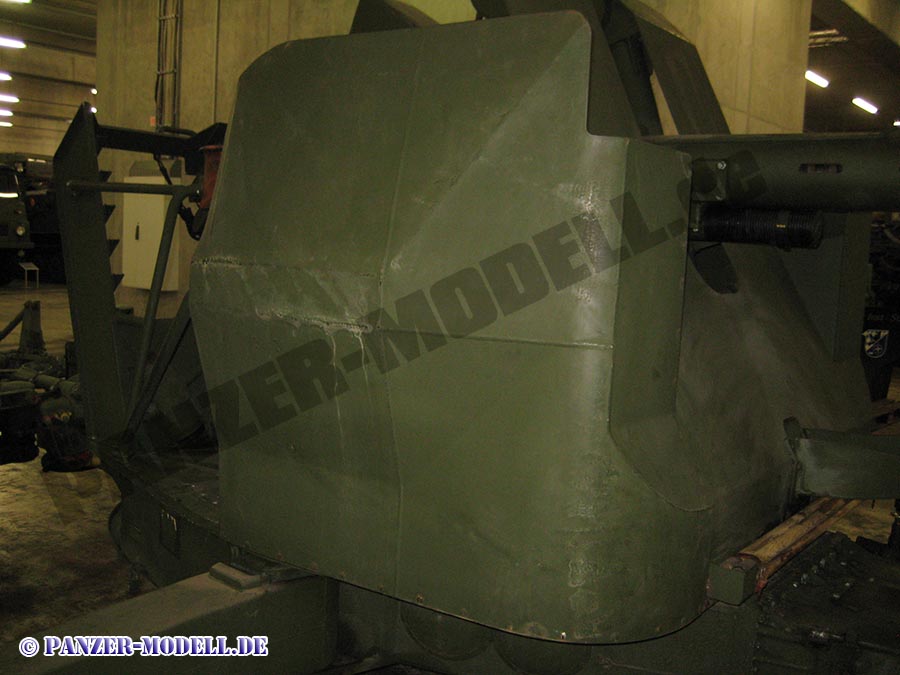

Schutzschild rechts
Schutzschild von vorn rechts
Rohrbasis des Waffengehäuses

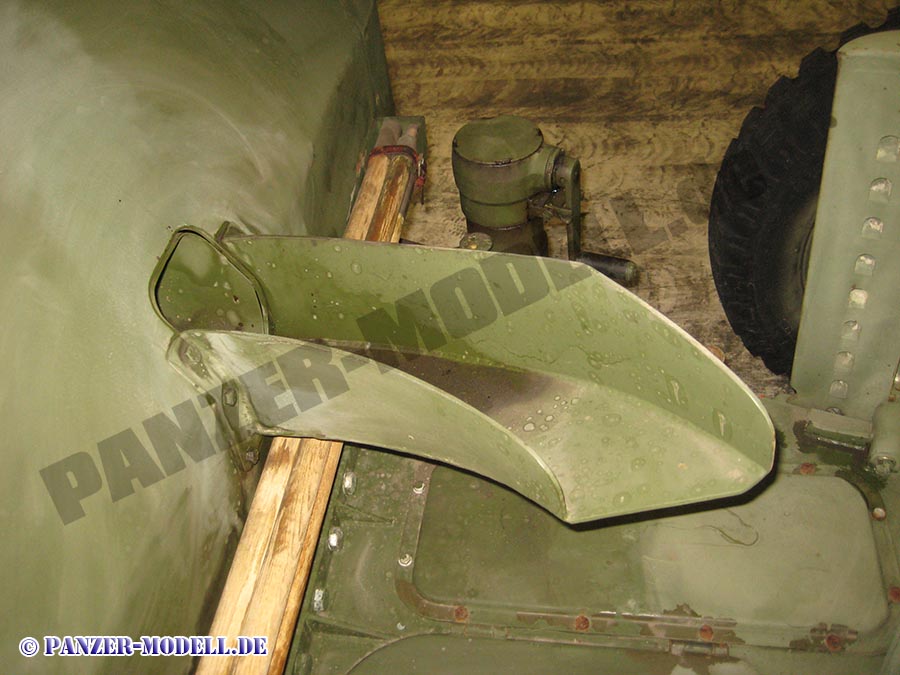

Hülsenauswurf vorn
Hinterer Teil Waffenanlage und Hüftstütze für Ladekanonier von rechts

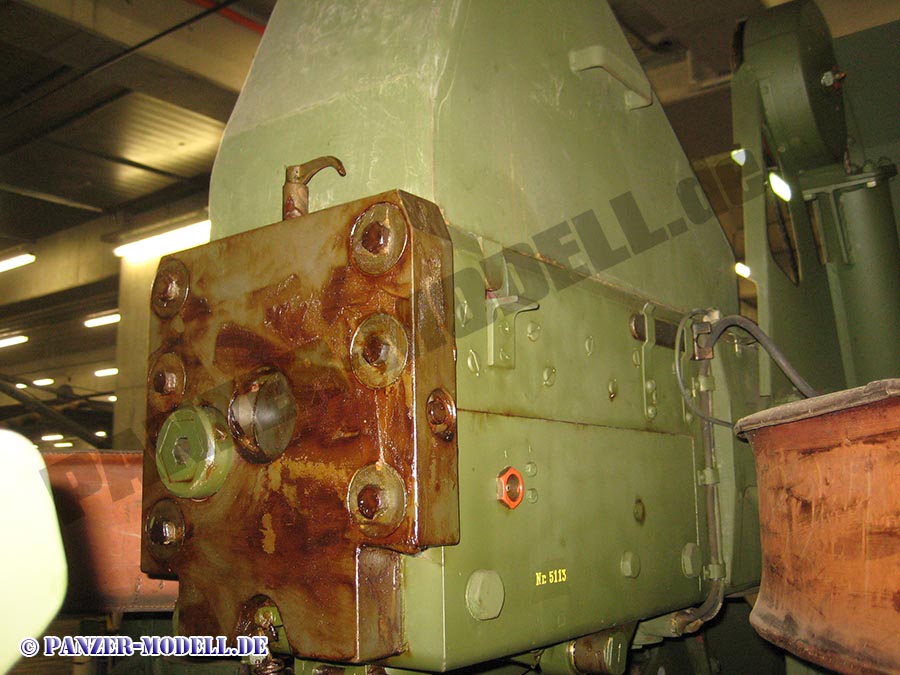

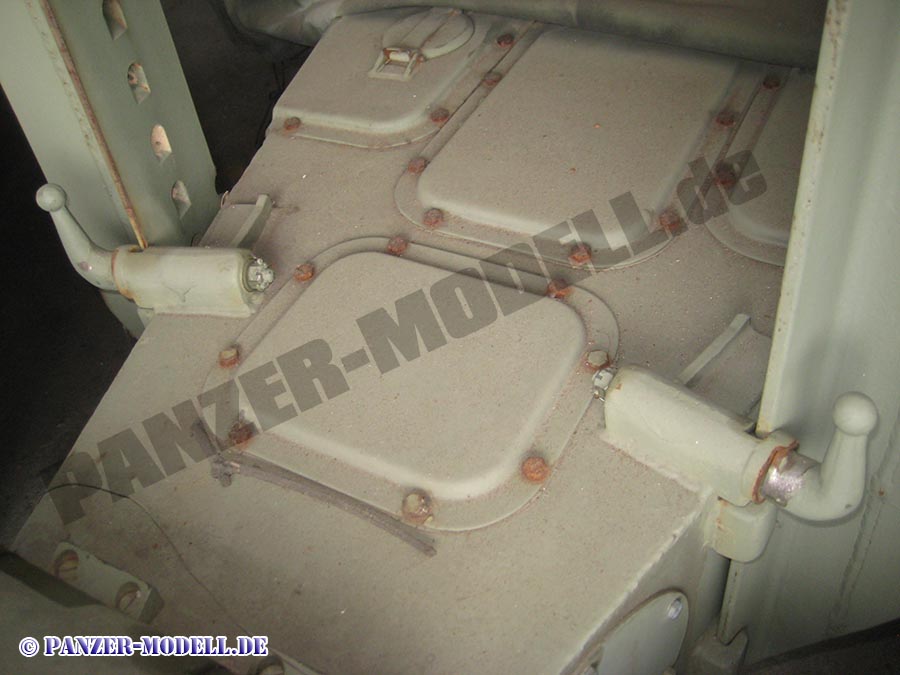

Hydrauliköltank und Ventilleiste mitting hinten am Oberlafettenboden

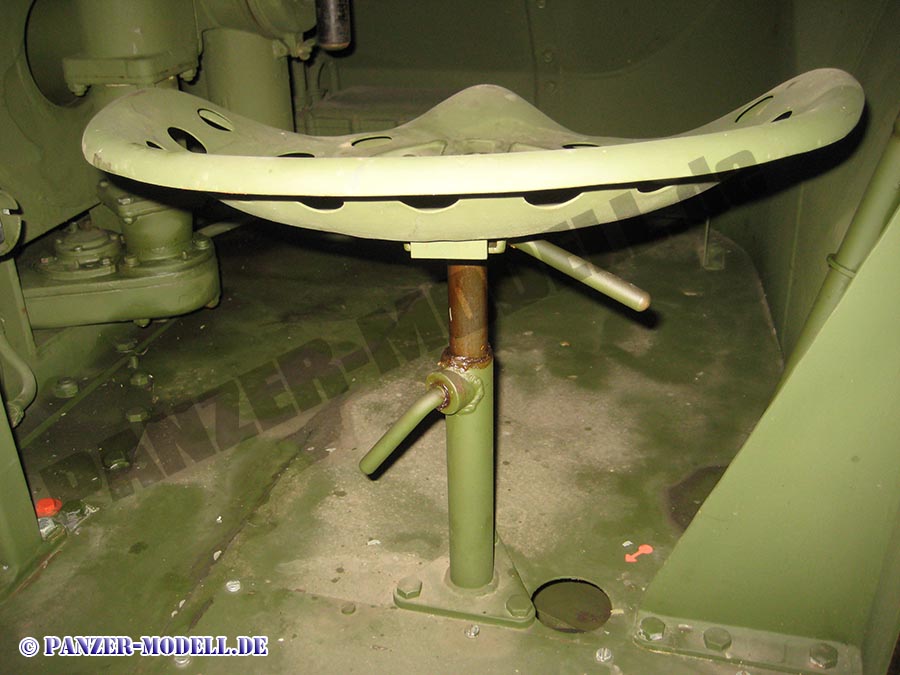

Seitenrichtschützensitz

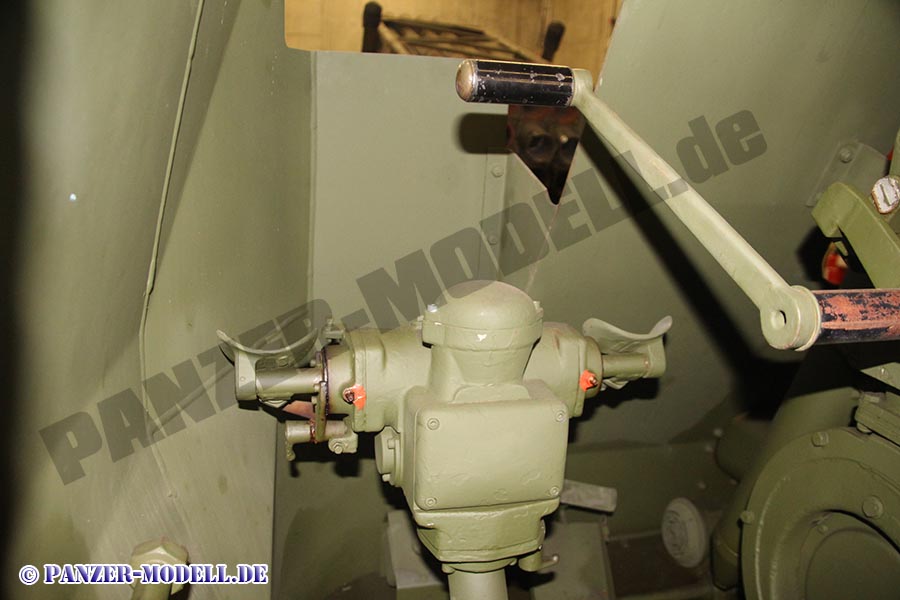

Steuerung und Handkurbel für Seitenrichtung
Ladeautomat von hinten rechts

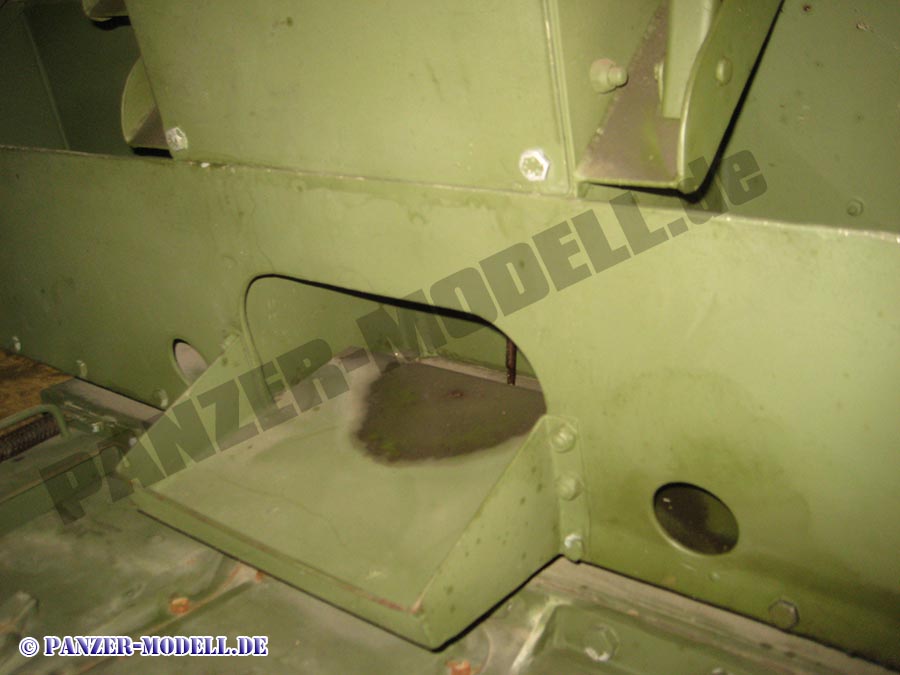

Trittblech hinten zwischen Munitionsracks

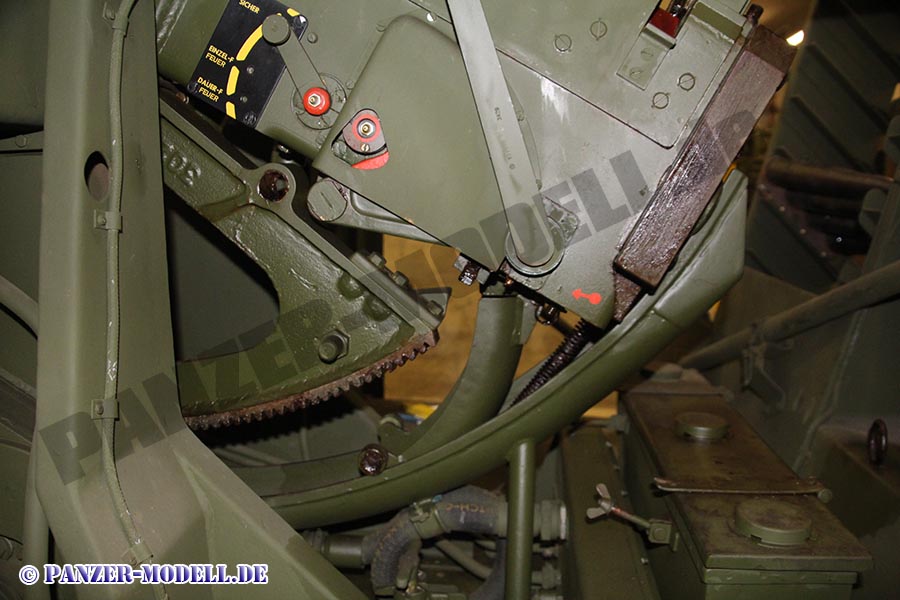

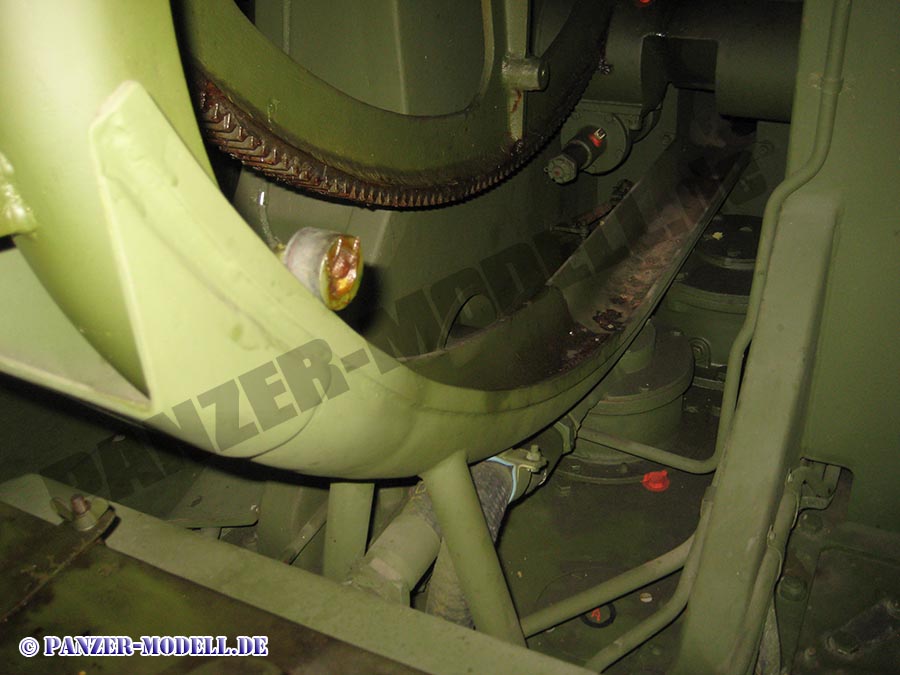

Unterer Teil Waffengehäuse mit Höhenrichtzahnbogen

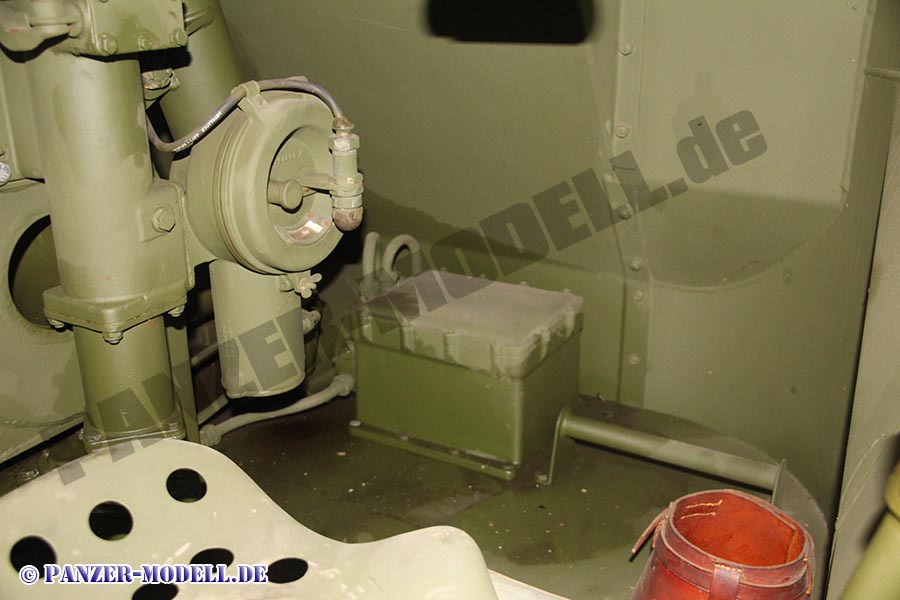

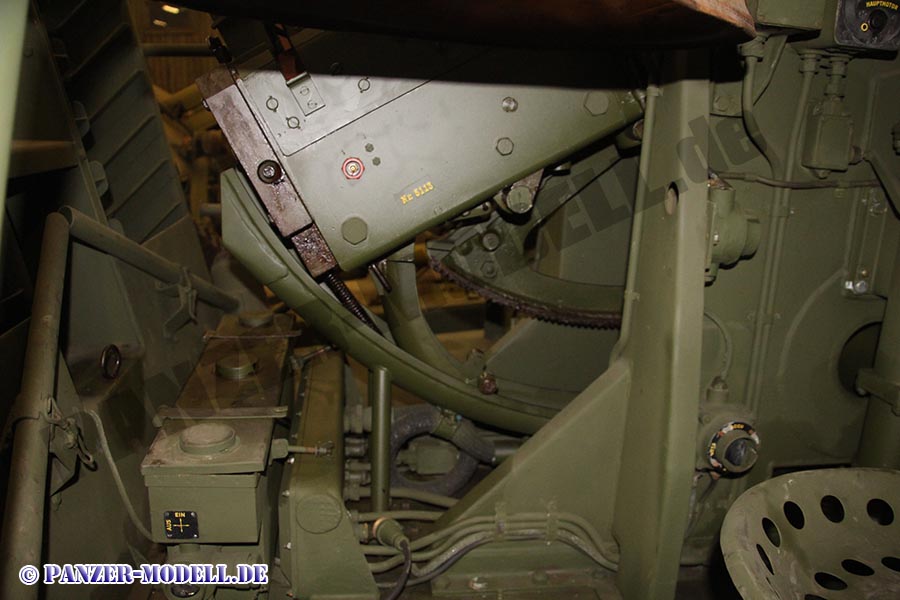

Höhenrichtschützensitz und linke Seite Waffenanlage, Hüftstütze für Ladekanonier

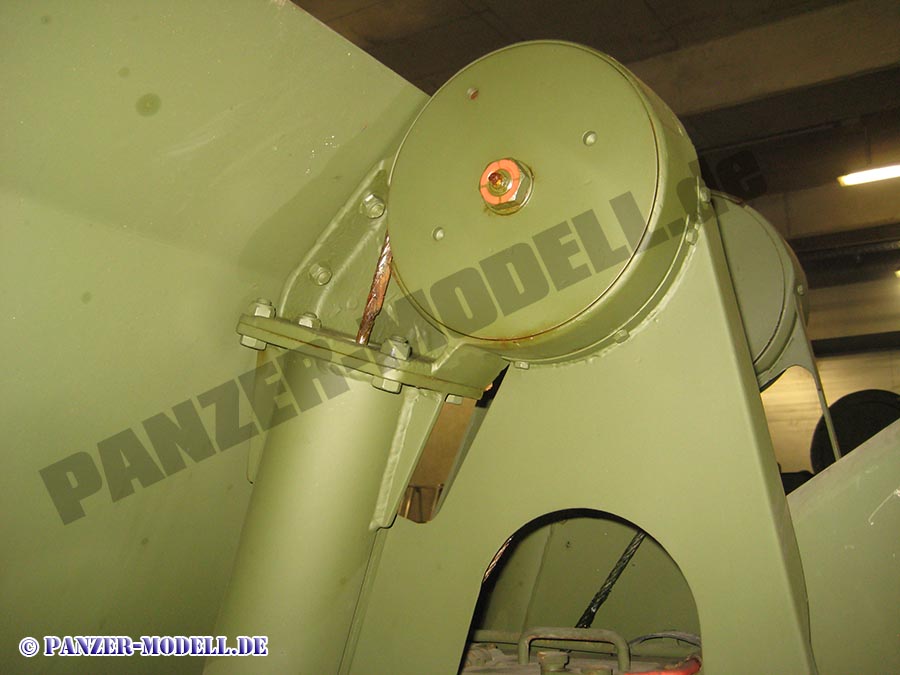

Gehäuse mit Seilführung links über Federausgleicher

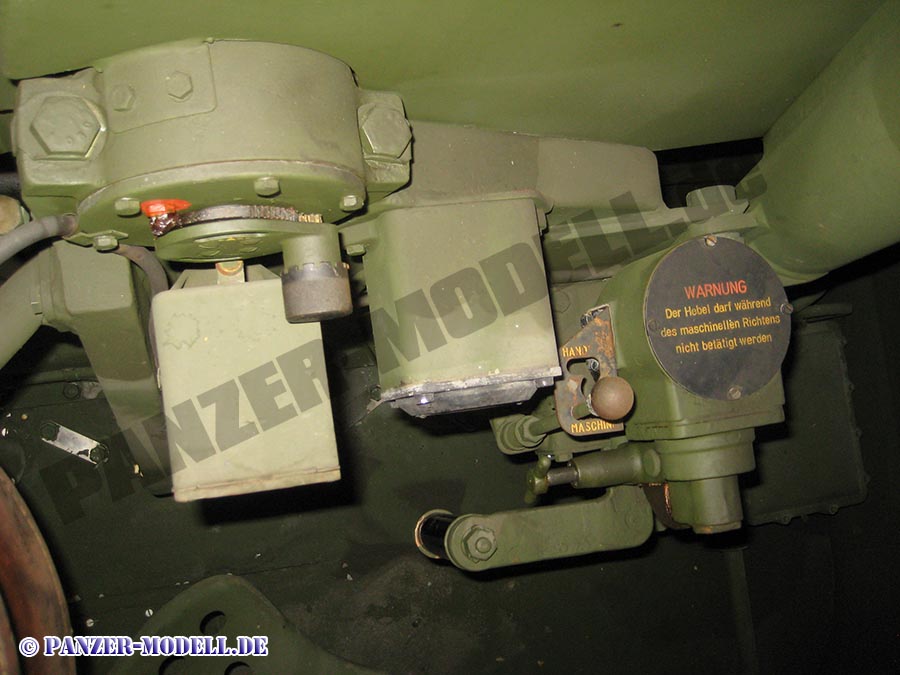

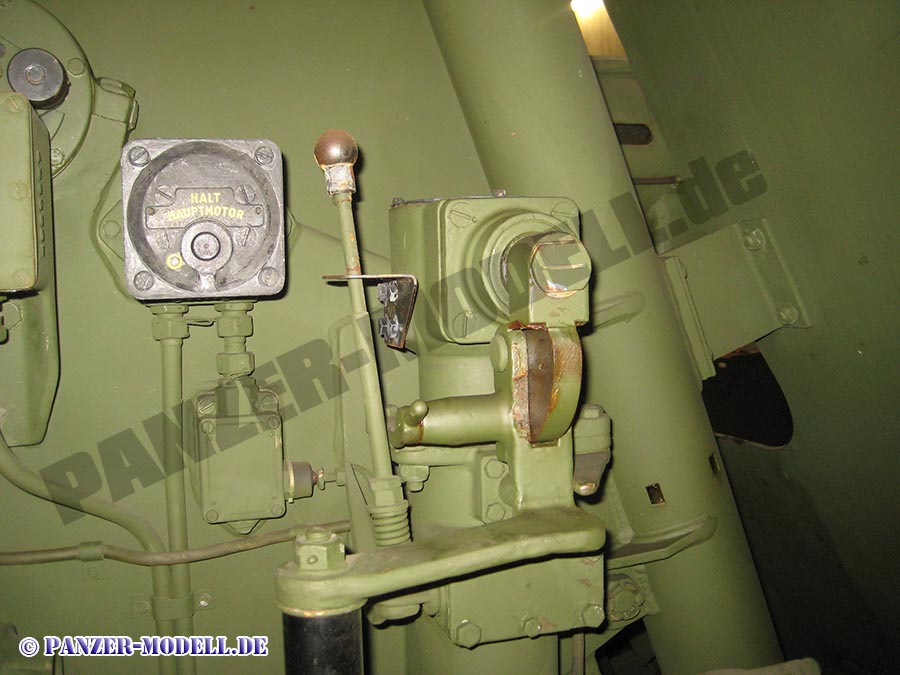

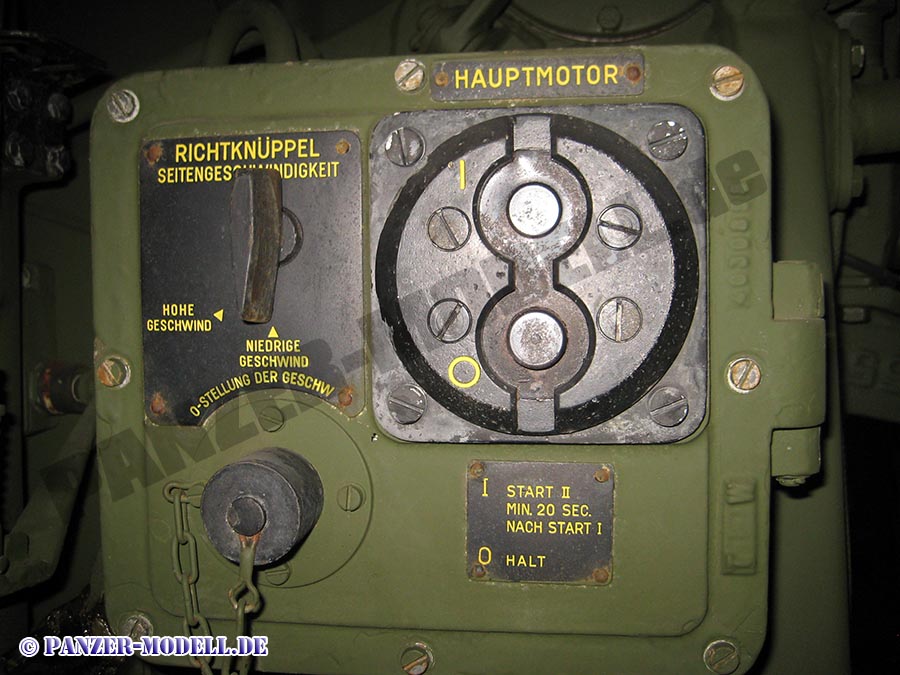

Hauptmotorsteuerung Lafettenwand links

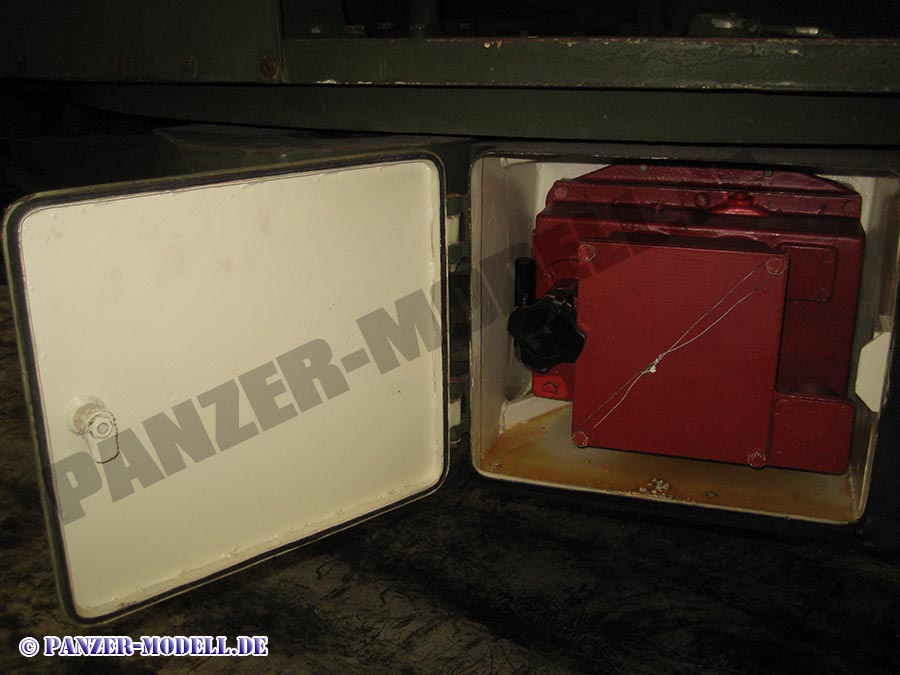

Rückmelderkasten im Mittelkasten rechts vorn
Öldruckmanometer, Mittelkasten rechts hinten

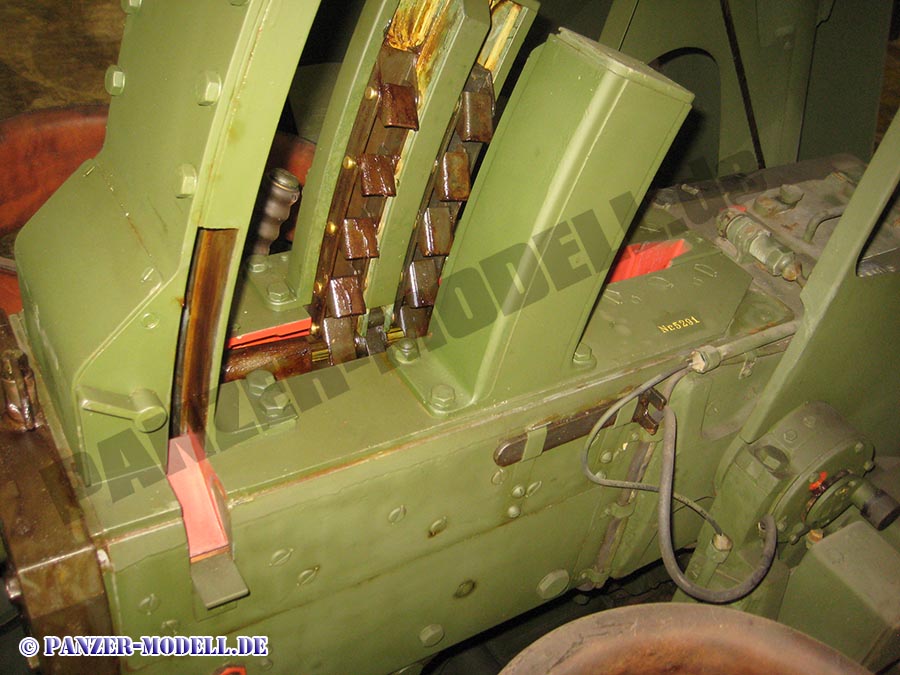

Patronenzuführung von rechts
Patronenzuführung von links
Lafettenseite rechts von oben

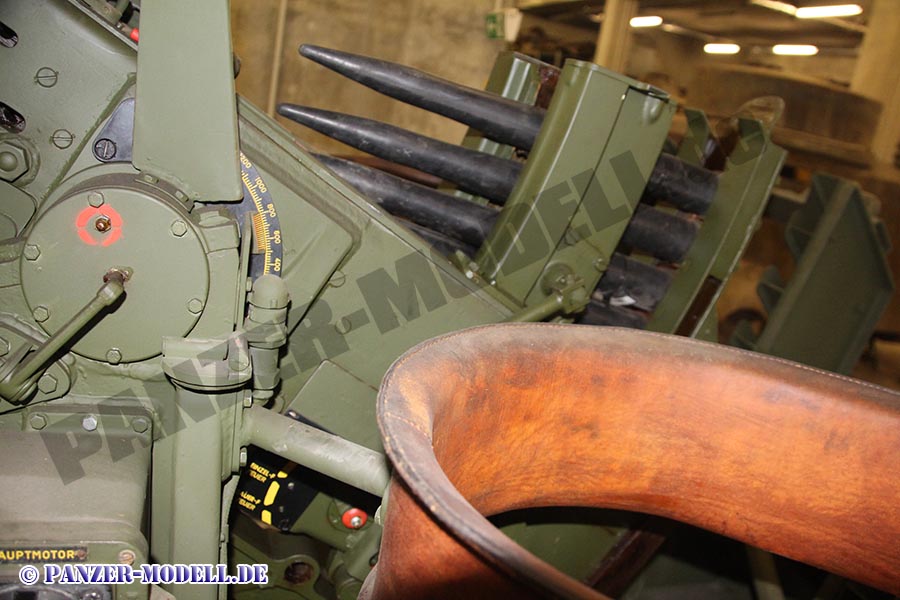

Munitionshalterungen von oben

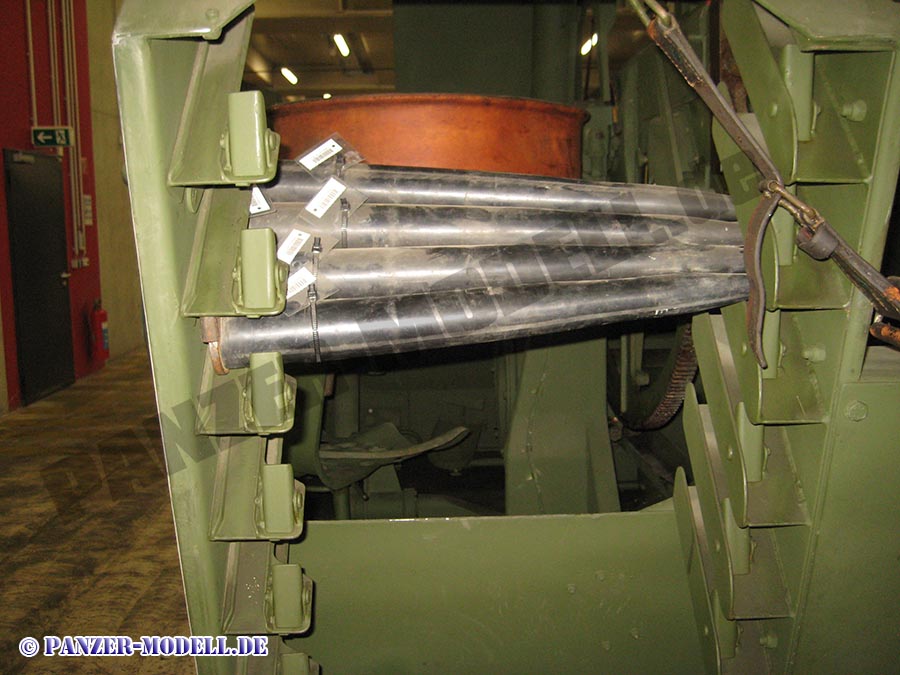

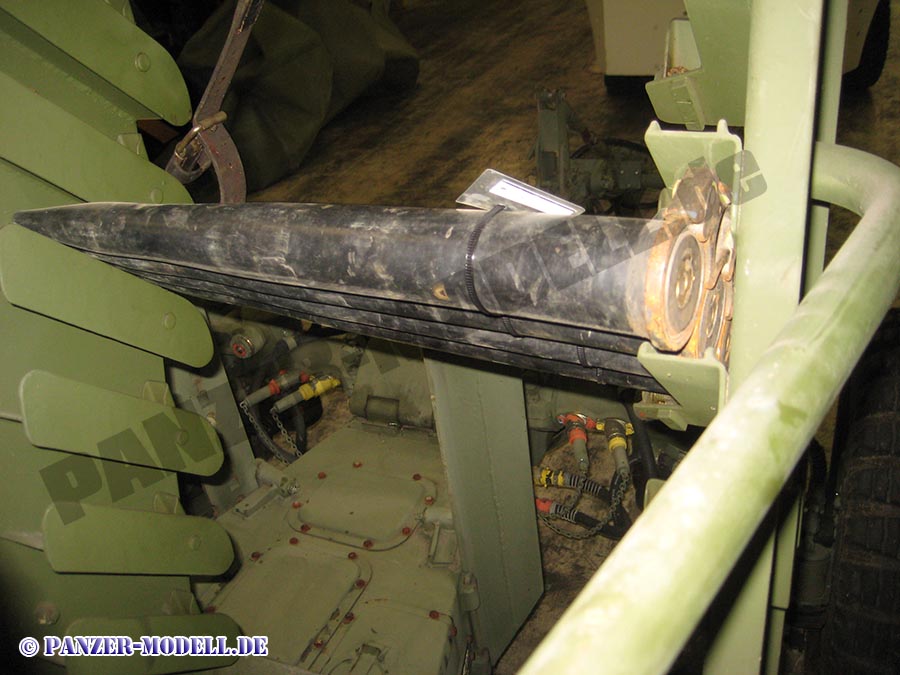

Munitionshalterung am Heck

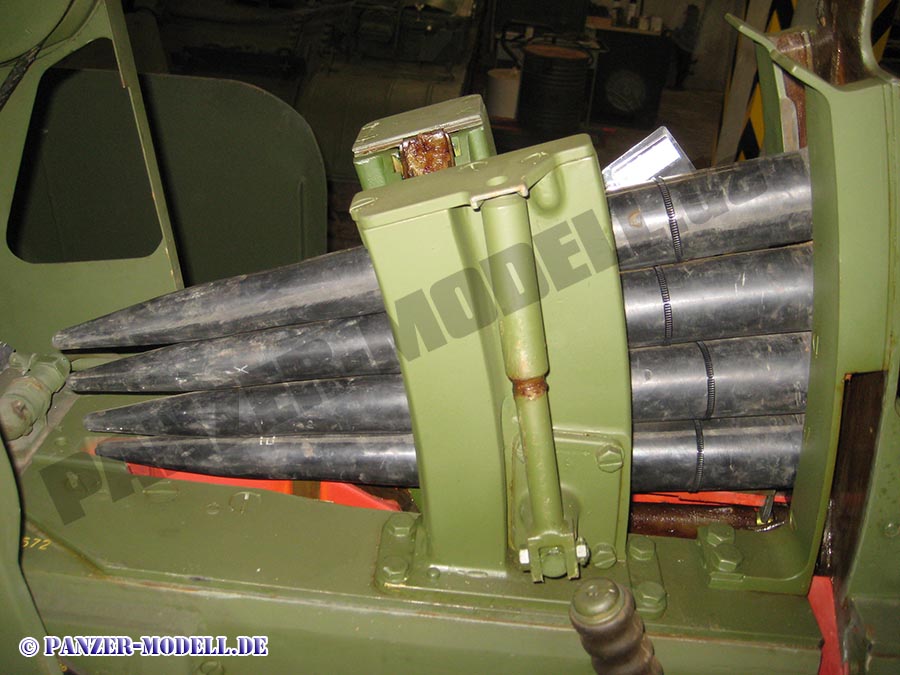

Munitionshalterung von innen
Munitionszuführung
