1975 wurde mit der Entwicklung eines luftverlastbaren Waffenträgers begonnen. 1978 wurde die Entwicklung zunächst gestoppt, 1981 aber wieder aufgenommen. Der Auftrag für ein schnelles Kettenfahrzeug mit verschiedenen Waffensystemen wurde aber erst 1988 an MAK vergeben, was 1990 zur Einführung des Wiesel in die Bundeswehr führte.
Neben dem Wiesel mit der Mk20 wurde das Waffensystem TOW auf Wiesel 1 eingeführt. Der Kommandant ist gleichzeitig Richtschütze und bedient die Abschussanlage des TOW-2 Starters. Der Richtbereich beträgt ±45° zur Seite und ±10° in der Höhe. Insgesamt stehen 7 Flugkörper zur Verfügung von denen 6 im Fahrzeug gelagert werden. Das TOW System ist mit dem Wärmebildgerät AN/TAS 4 ausgerüstet und somit Nachtkampf tauglich.
Bei einem Gewicht von 2,75t einer Länge von 3,31m, einer Breite von 1,89m und einer Höhe von 1,82m können z.B. 2 Stück im mittleren Transporthubschrauber CH-53 transportiert werden.
Der Motor mit 87PS kann das Fahrzeug auf etwa 80km/h beschleunigen, die Einsatzreichweite beträgt etwa 200km. Die Besatzung besteht aus einem Fahrer, einem Ladeschützen und einem Kommandanten, der auch die Waffe bedient.
Seit der Einführung der Halterung für das MG3 als Sekundärbewaffnung an der Luke des Ladeschützen, wird diese Wiesel Version als A1 bezeichnet.
Seit 2006 sah man vereinzelt Wiesel mit zugerüstetere GPS Antenne rechts und einer großen Datenfunkantenne links. Dies waren die ersten Muster zur Einführung des FüInfoSys. Die damit ausgerüsteten Wiesel werden als Version A2 bezeichnet.
Ein Modell im Maßstab 1/35 gibt es von AFV-Club. Mehr dazu hier!
Seitenangaben beziehen sich auf "In Fahrtrichtung gesehen"
Version A1

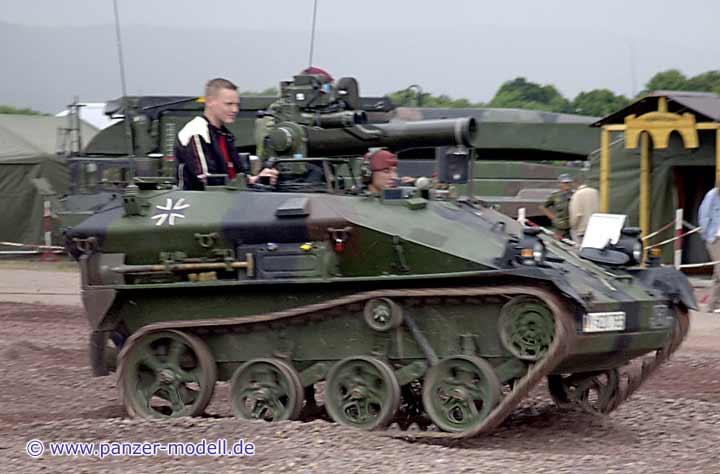

Gesamtansicht rechts während der Fahrt

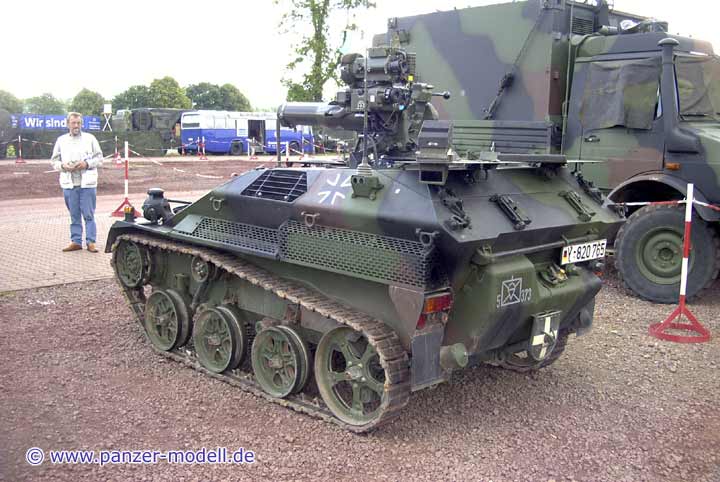

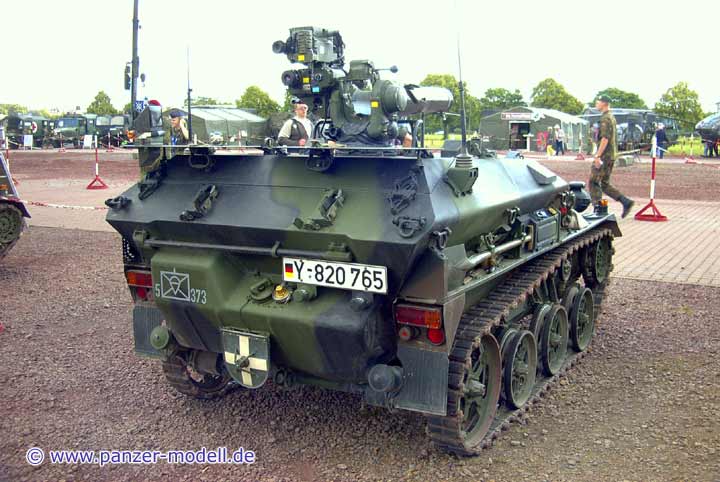

hinten rechts

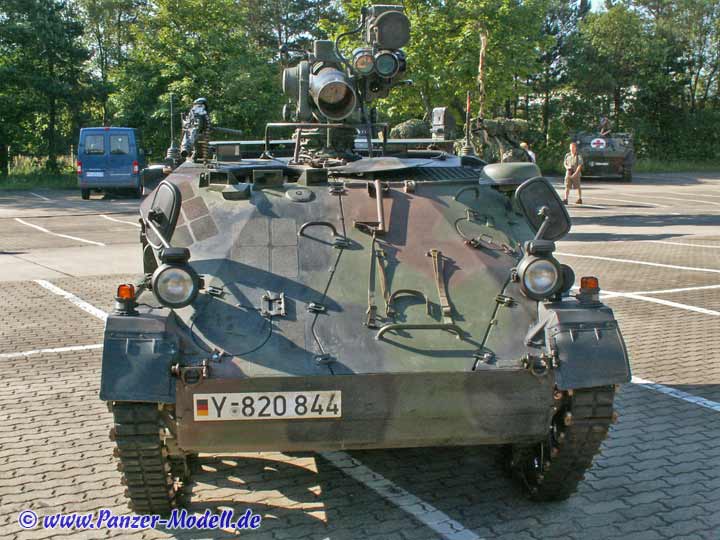

Heckansicht
hinten links

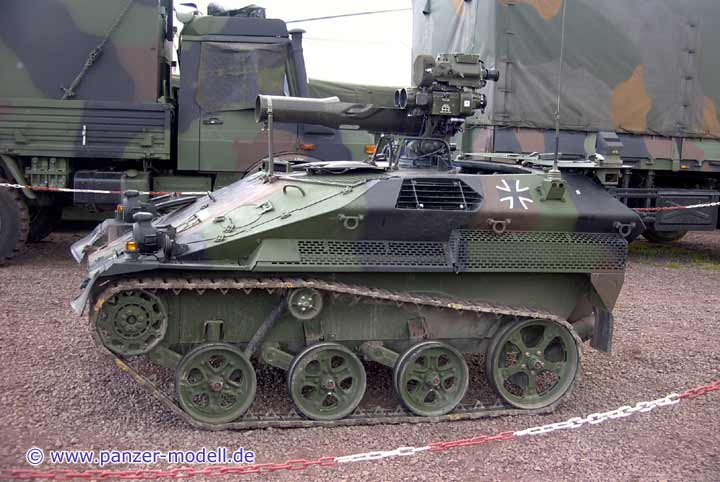

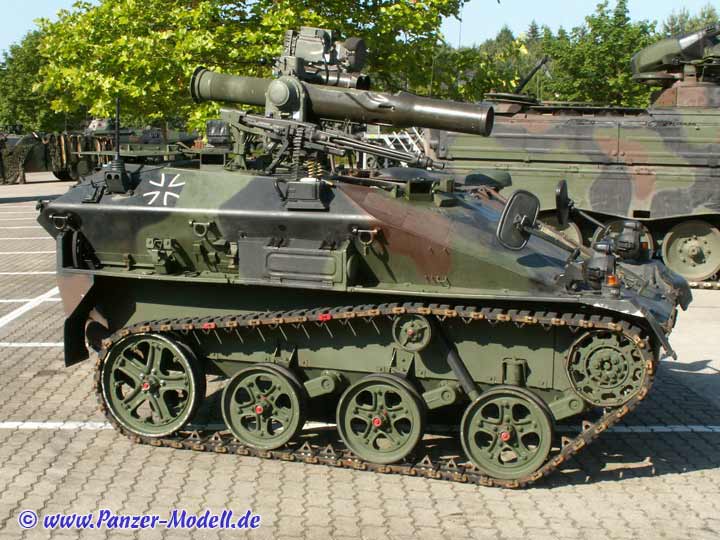

Gesamtansicht linke Seite
Bremsung bei schneller Fahrt

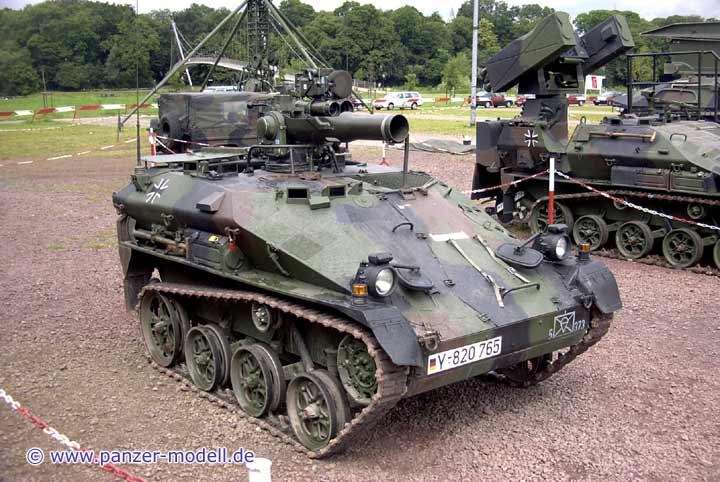

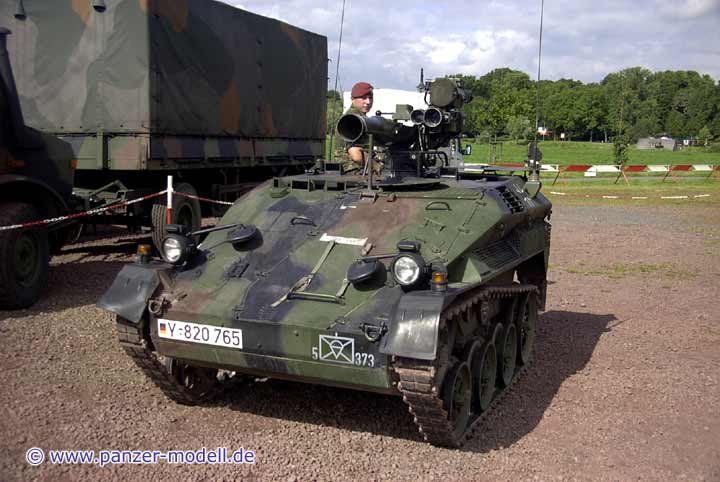

Gesamtansicht vorn rechts

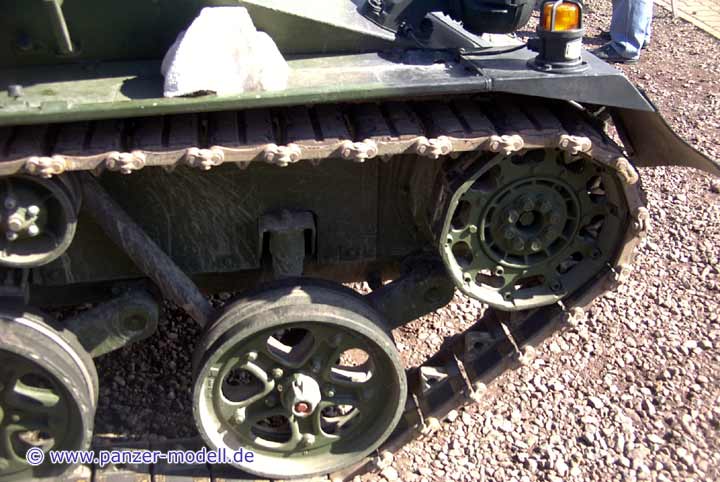

Detailansicht Kette, Treibrad und vorderes Laufrad
Werkzeugverstauung rechte Seite
Antennenfuß rechts

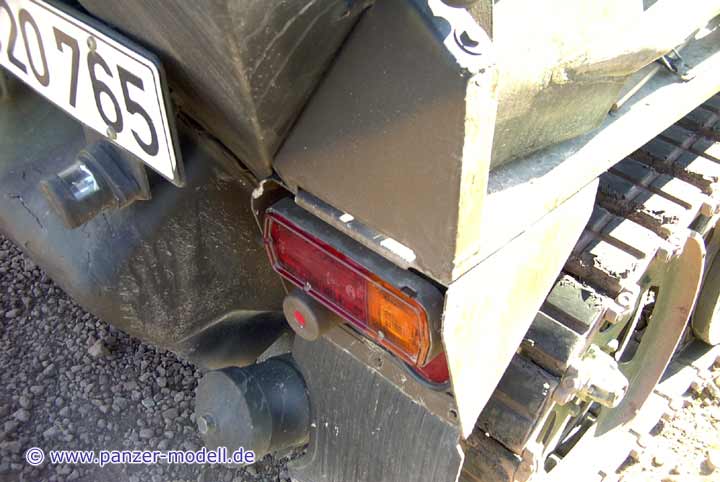

Endkopf des Stoßdämpfers und Beleuchtungsanlage

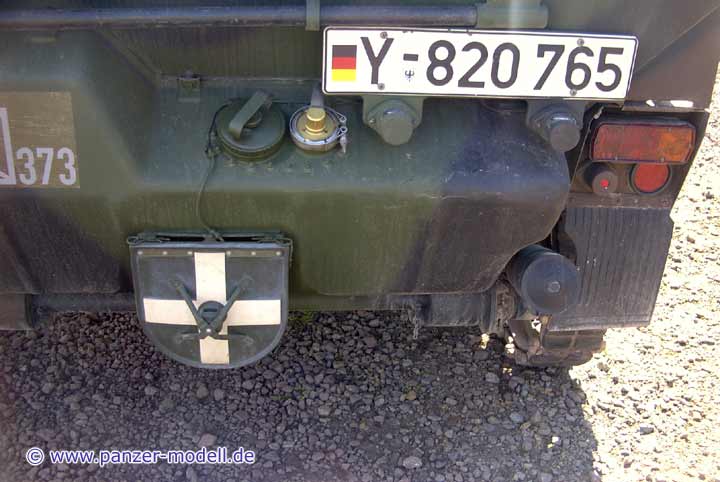

Tank mit Tarnkreuz und Nummernschild

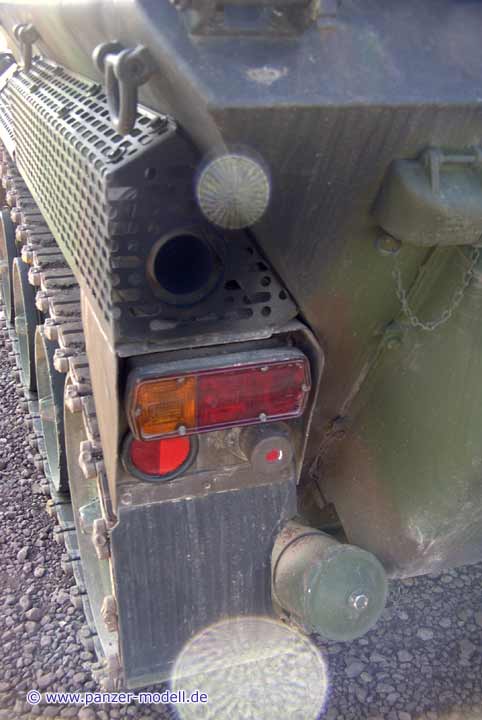

linke Heckseite, Beleuchtungsanlage und Auspuff

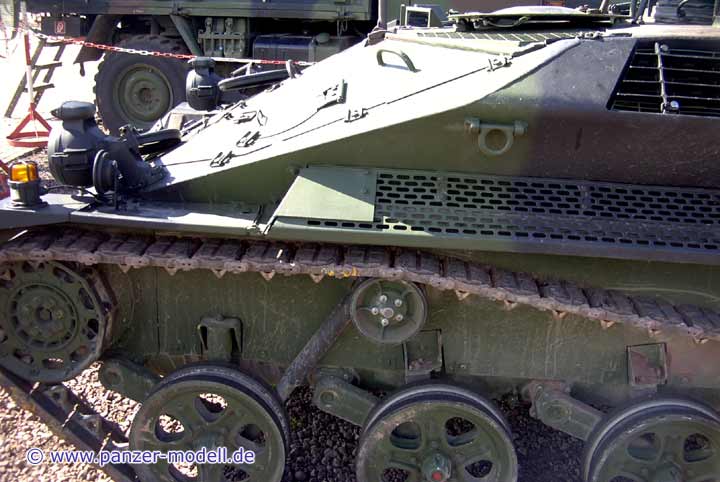

linke Seite hinten, Schutzgitter des Auspuff

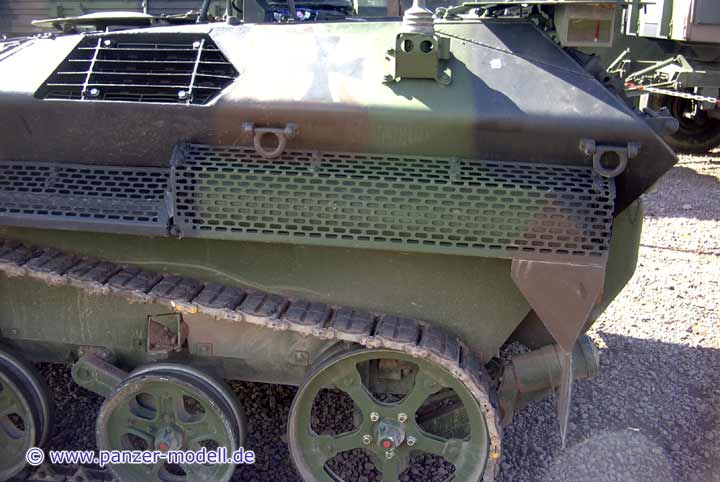

Linke Seite vorn
Fahrerluke
TOW Starter vorn rechts

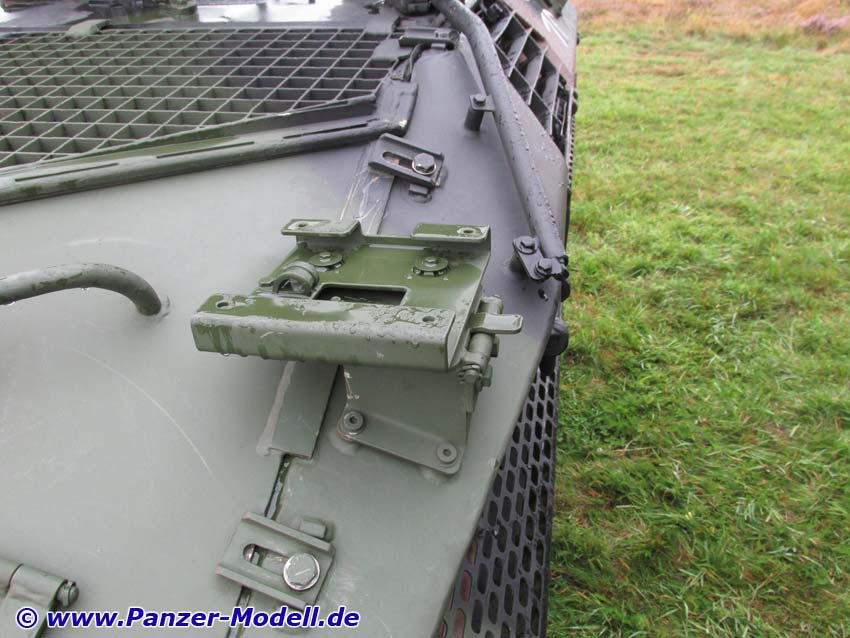

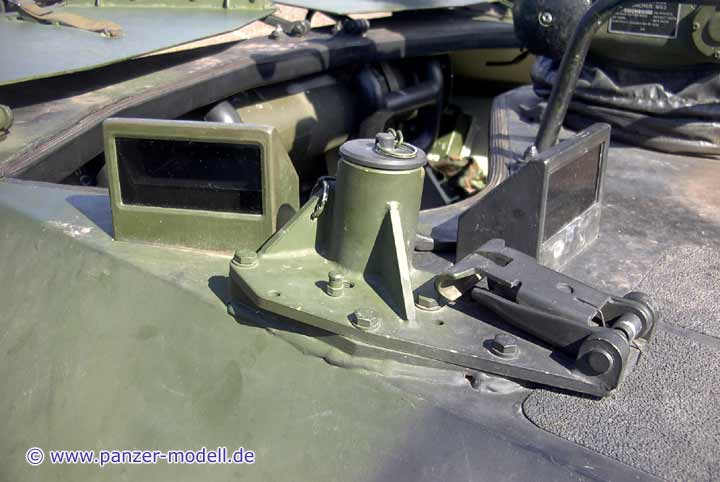

Fuß für MG

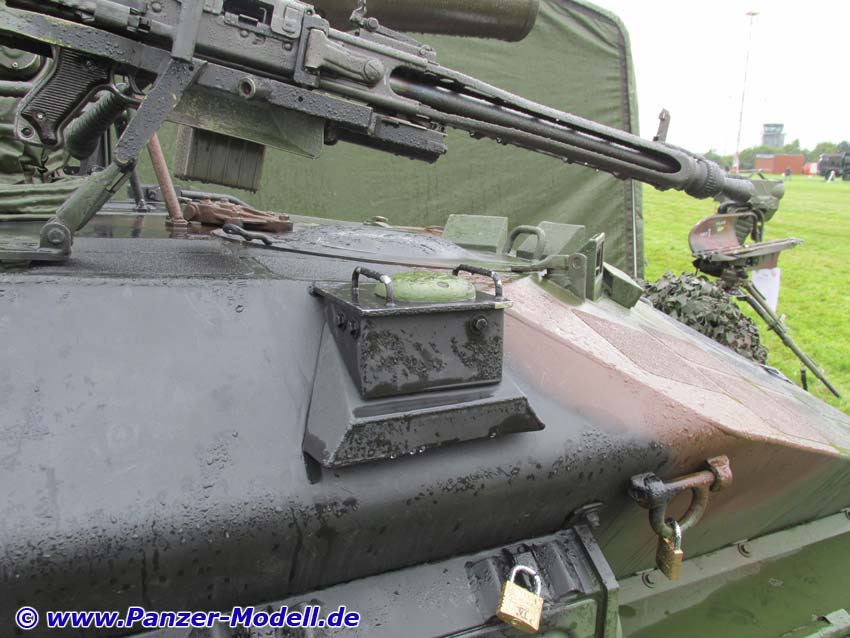

MG Fuß von hinten links mit aufgesetztem MG

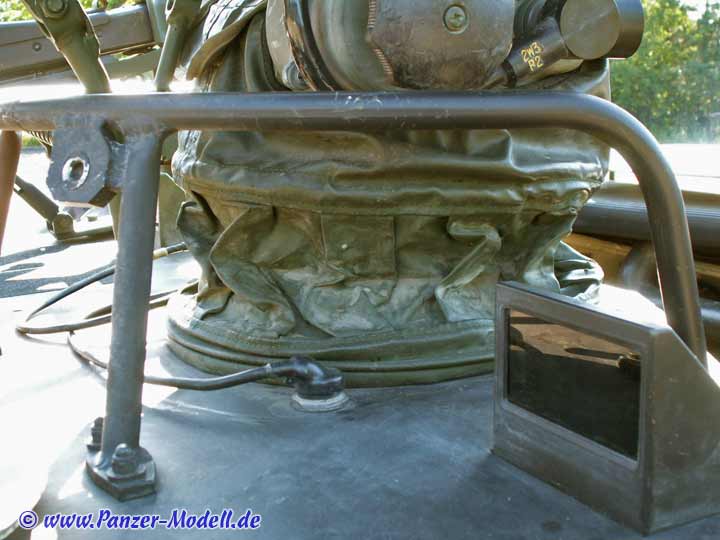

TOW Fuß mit Plane

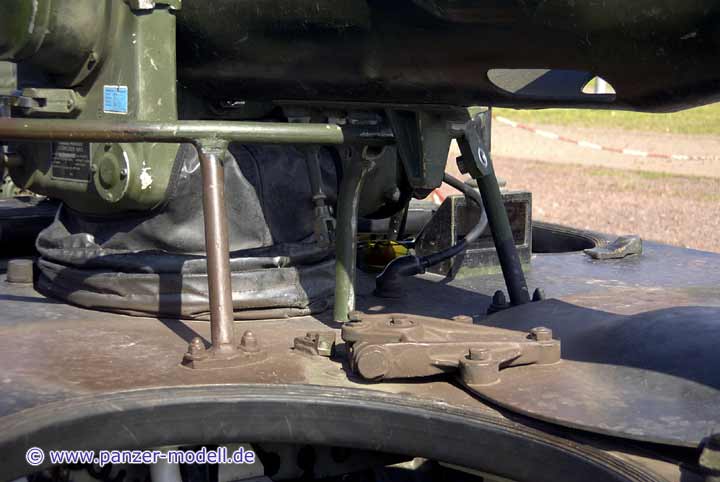

Schutzbügel und Aufnahme des TOW Starters

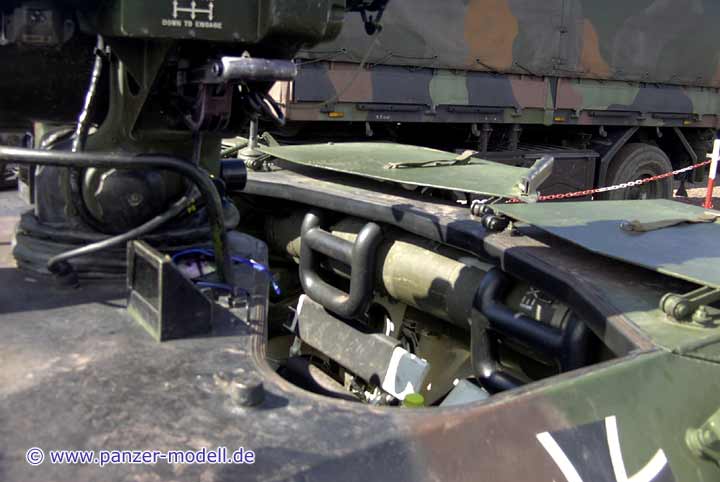

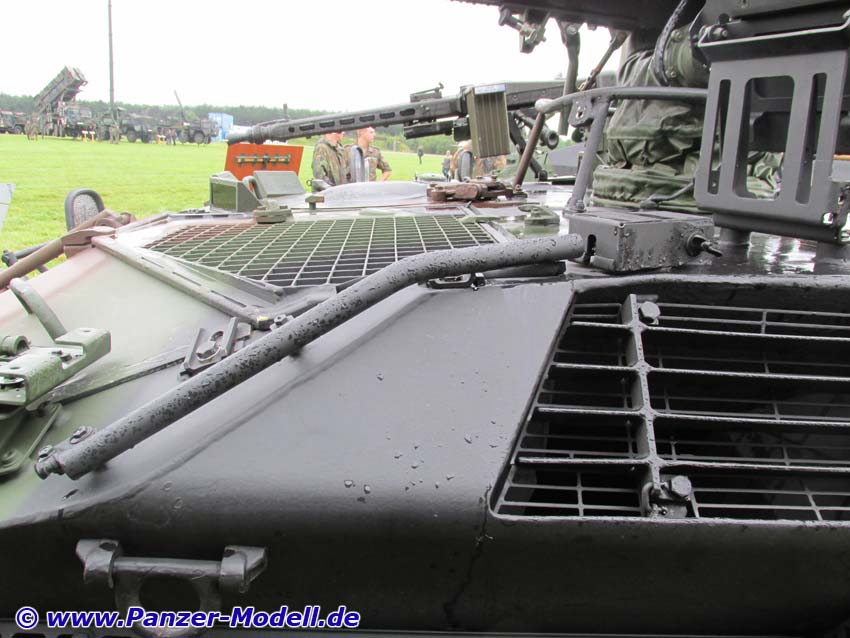

Rohrstütze auf Motodeck

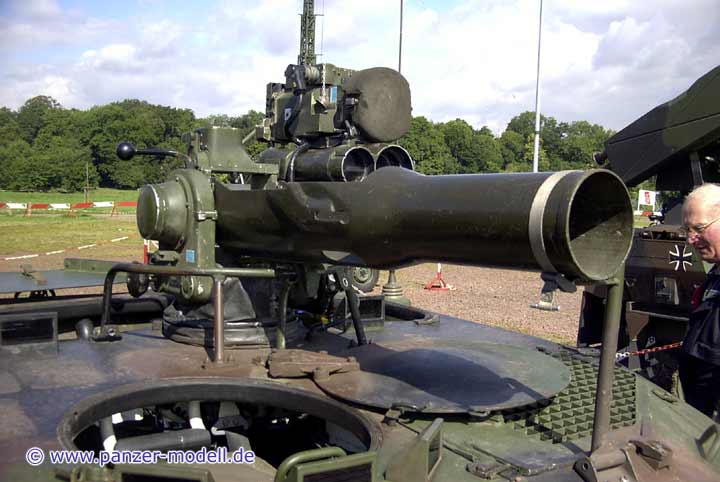

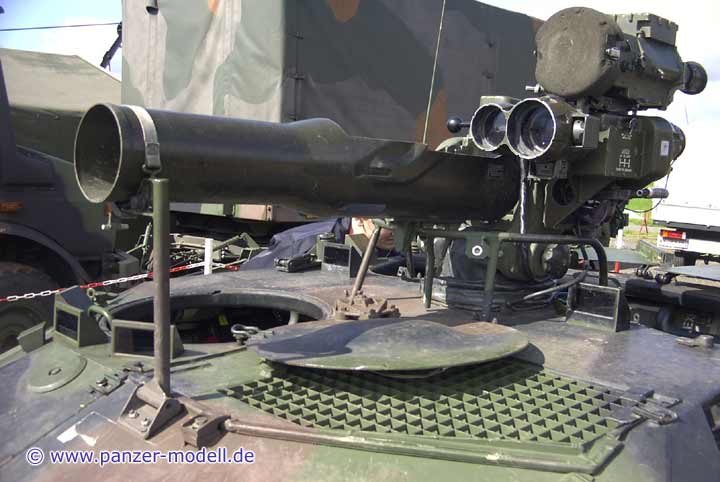

TOW Starter von vorn

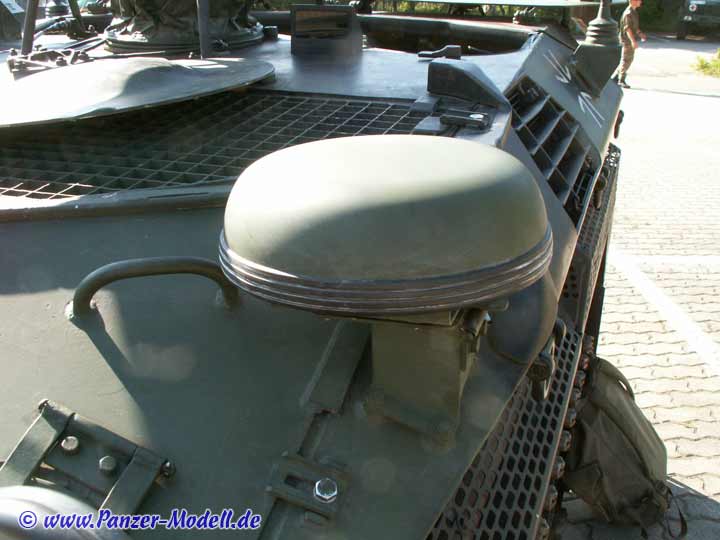

TOW Starter vorn links

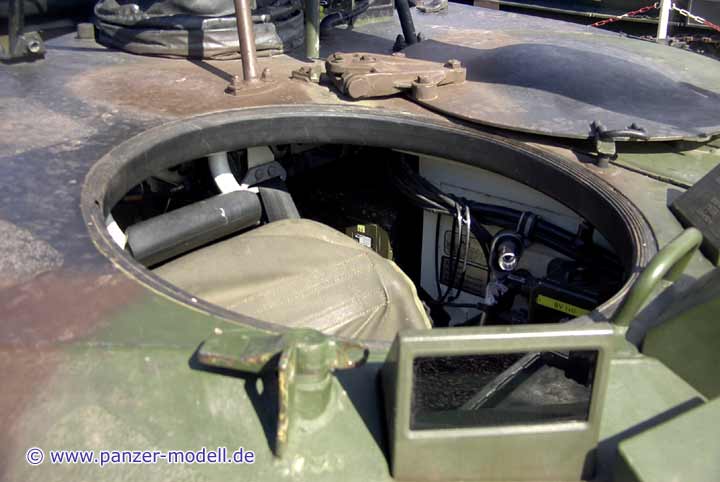

Blick auf Kommandanten und Ladeschützenluke

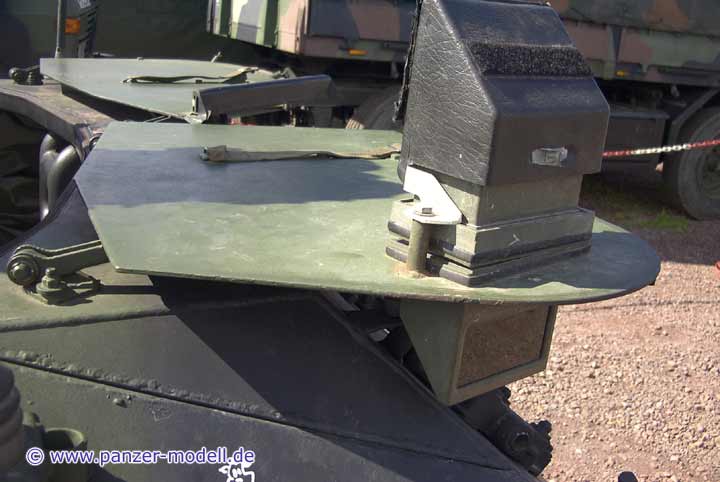

Kommandanten Winkelspiegel

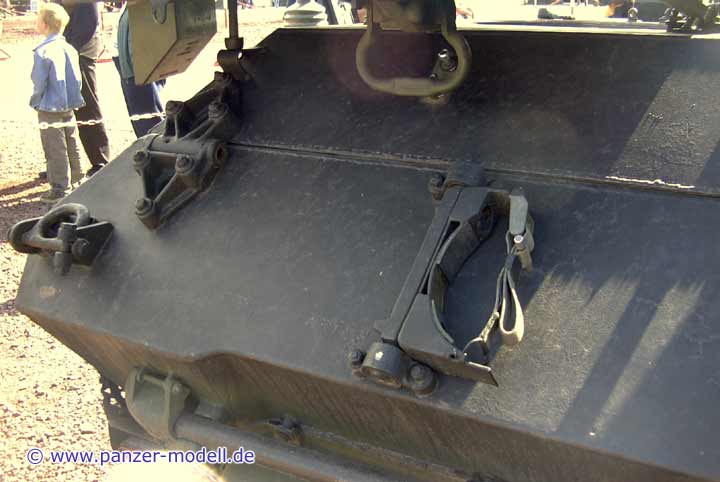

linke Heckseite, Verzurrungen für externen TOW Behälter

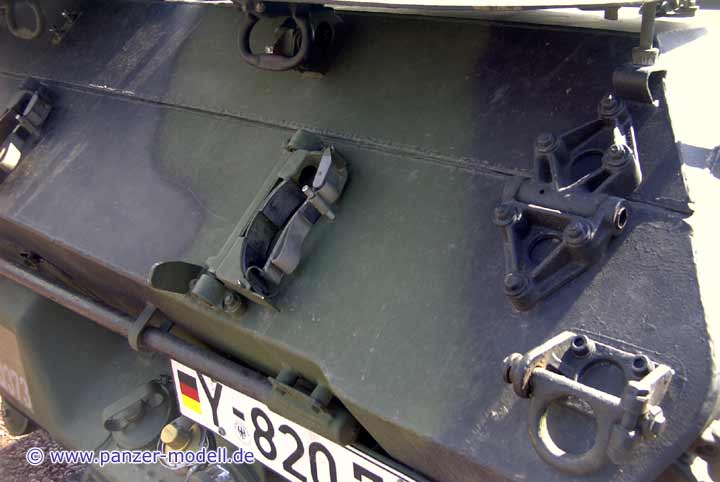

rechte Heckseite, Verzurrungen für externen TOW Behälter

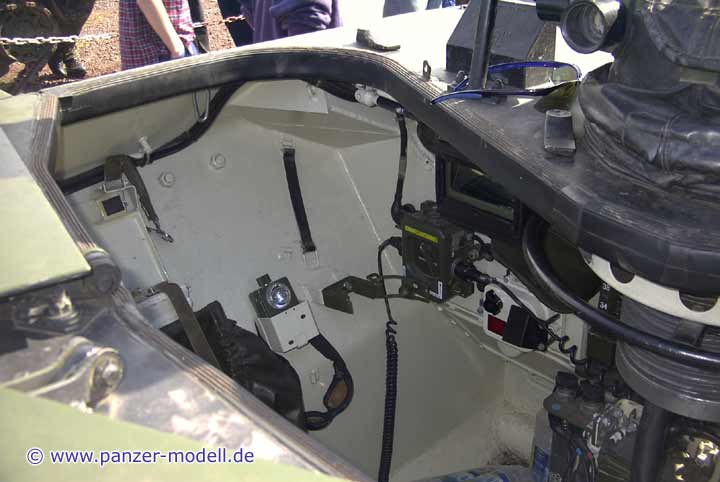

Blick in den Kampfraum, Kommandantenseite
Blick in den Kampfraum, zentral
Blick in den Kampfraum, Heckwand
Blick in den Kampfraum, Kommandantenseite Heckwand

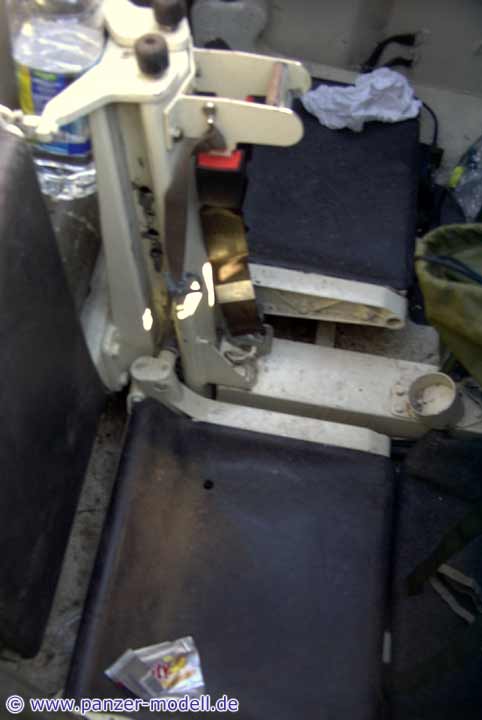

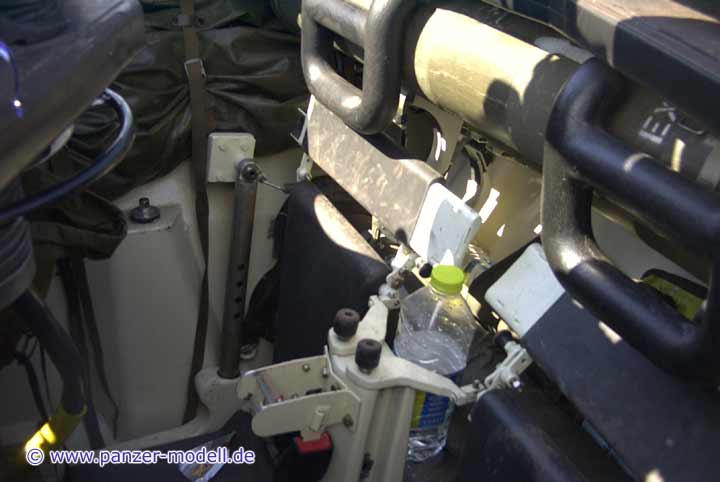

Blick in den Kampfraum, Sitze für Kommandant und Ladeschütze

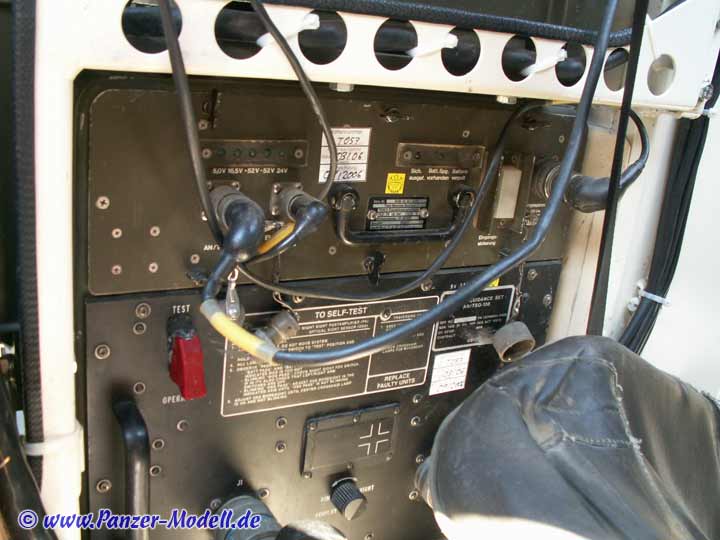

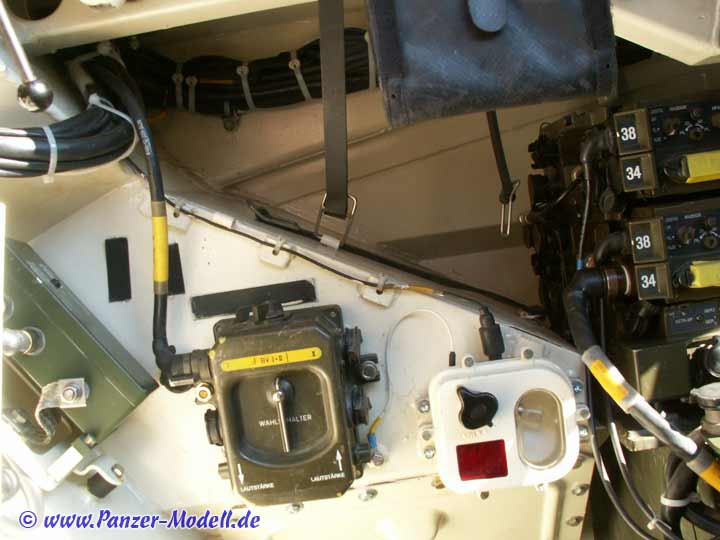

Funk und Einstellungen mittig
Heckraum links, oberer Bereich, nach vorn gesehen
Heckraum links, unterer Bereich, nach vorn gesehen

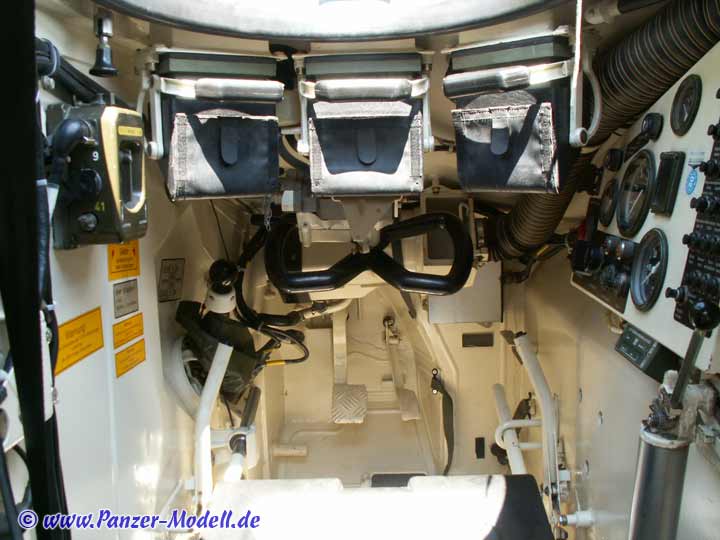

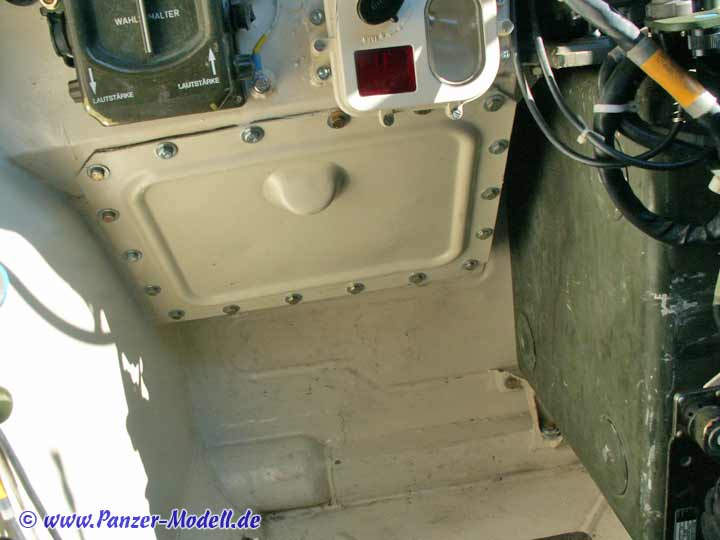

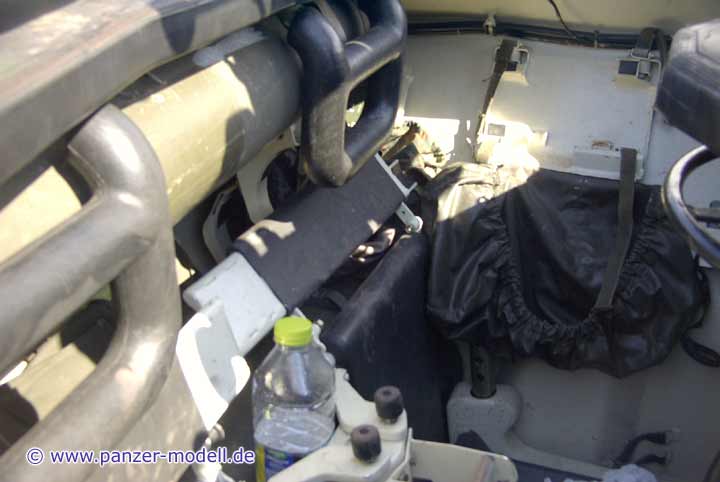

Blick von hinten auf Fahrerplatz

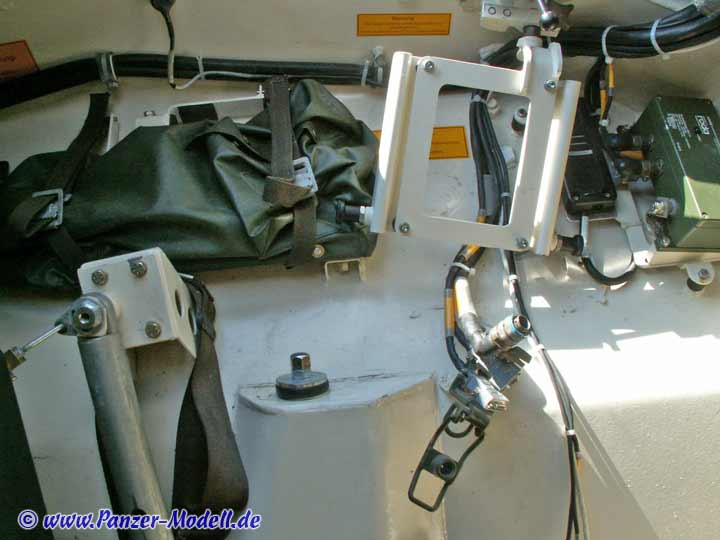

Kampfraum linke Aussenwand, oberer Bereich

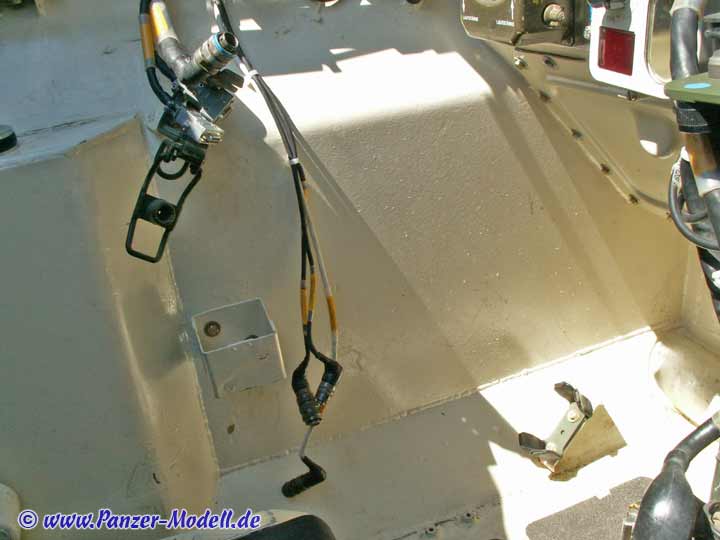

Kampfraum linke Aussenwand, unterer Bereich
Sprech- und Datenfunk
Geräte mittig von rechts aus gesehen

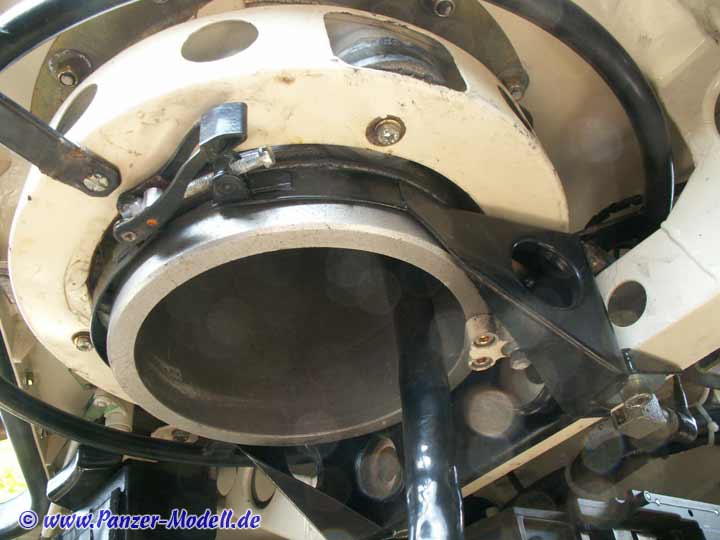

TOW Aufnahme von unten

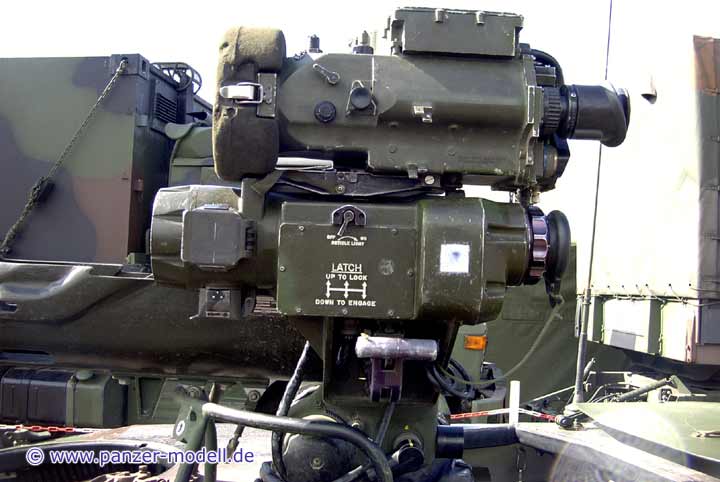

TOW Starter von hinten

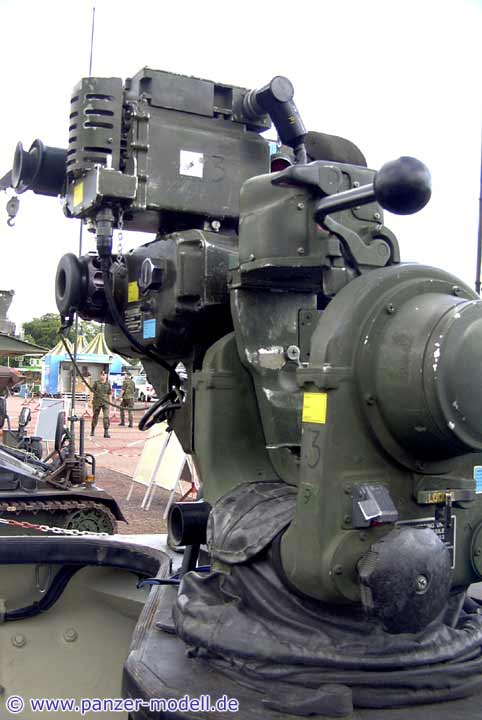

TOW Starter von hinten rechts
TOW Starter von links
TOW Starter von rechts
Version A2 Erprobungsmuster
Gesamtansicht vorn, beachte die neue GPS Antenne rechts und die große Datenfunkantenne rechts
Gesamtansicht rechts, mittig die neue GPS Antenne (weiss)

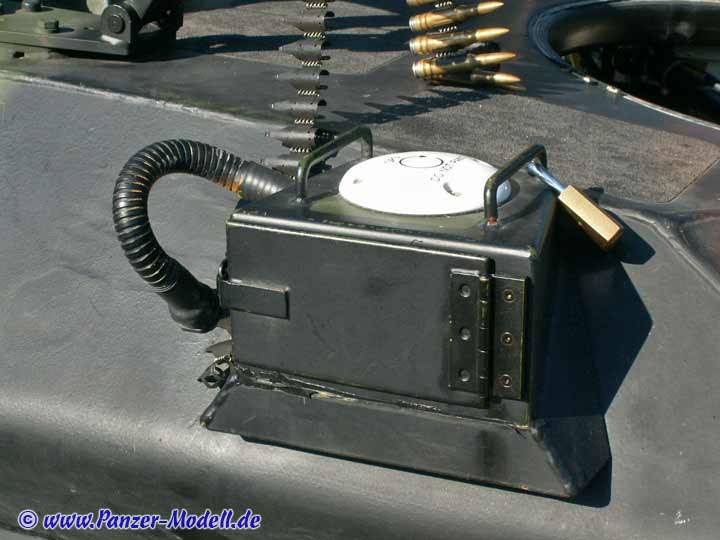

Die neue GPS Antenne rechts
Die neue Datenfunkantenne links

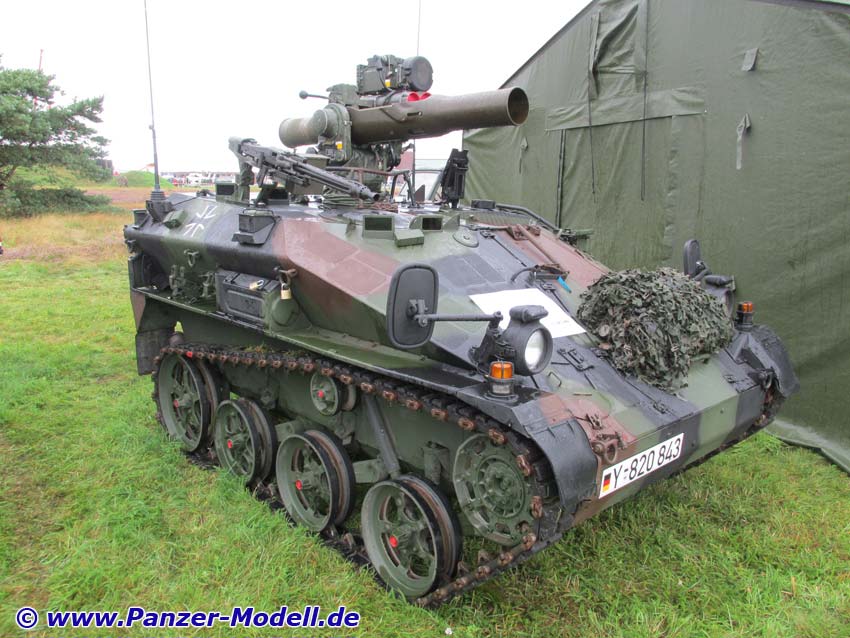

Gesamtansicht vorn rechts
Gesamtansicht vorn links
Aufsicht von hinten
Halterung für Datenfunkantenne links

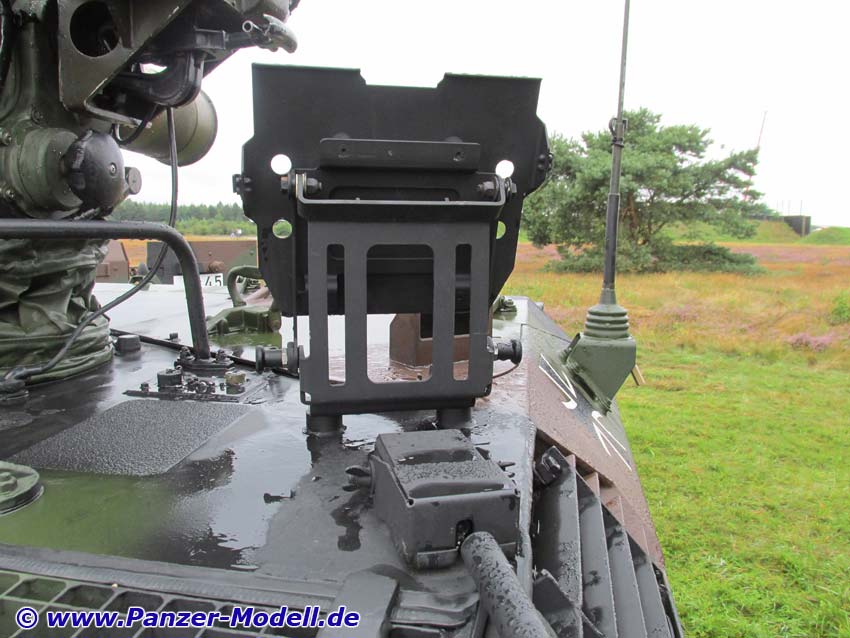

Halterung für Lagedarstellungsbildschirm Panther
GPS Antenne rechts

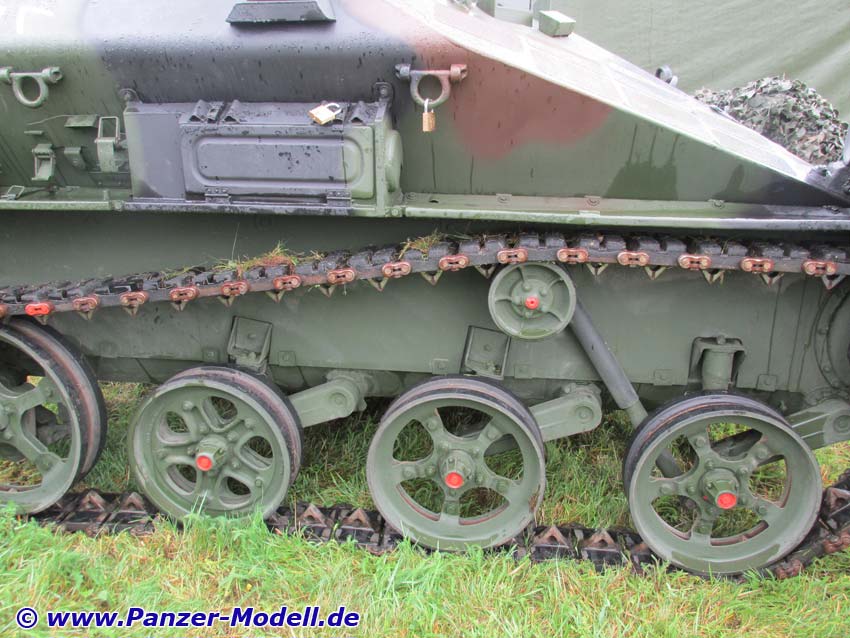

Gemischte Laufrollentypen rechts

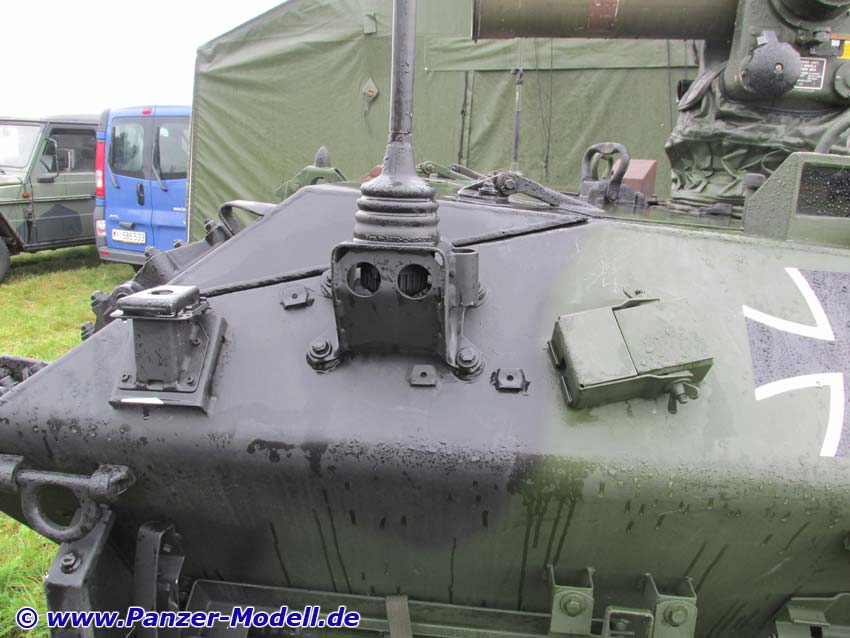

Oberwanne hinten rechts mit Antennenfuß mittig, GSM Antennenhalter links und Anschlussbox rechts
Verbindungskabelführung links
