Spätestens mit der Einführung der Leopard 2 A6M zeichnete sich eine Erreichung der Belastungsgrenzen der bisherigen SLT in Bundeswehrbeständen.
Seitens MAN wurde eine neue SLT Zugmaschine vorgestellt, die mit einem 7-achsigen Tiefladeauflieger von Goldhofer versehen wurde.
Neben dem erhöhten Transportgewicht von 70 Tonnen wurde die Zugmaschine gleich mit einer erhöhten Schutzausstattung gegen Infanteriewaffen und Granatsplitter versehen, die bei den bisherigen SLTs als MSA nachgerüstet werden musste.
Bei der Zugmaschine handelt es sich um die MAN HX81, die mit dem MAN D2686 V8 Motor mit 680PS ausgerüstet ist.
Die Zugmaschine ist mit zwei 20t Winden zum Bergen von Schadfahrzeugen sowie einer Selbstbergewinde mit 8 Tonnen an der Fahrzeugfront
Der Goldhofer Auflieger besitzt pro Seite 7 Doppelreifen von denen die vier letzten und zwei ersten mitgelenkt werden um den Wendekreis und Reifenabrieb zu reduzieren.
Das Gesamtgewicht des Gespanns soll bei ca.125 Tonnen liegen und die Gesamtlänge bei etwa 28 Metern.
Seitenangaben beziehen sich auf "In Fahrtrichtung gesehen"

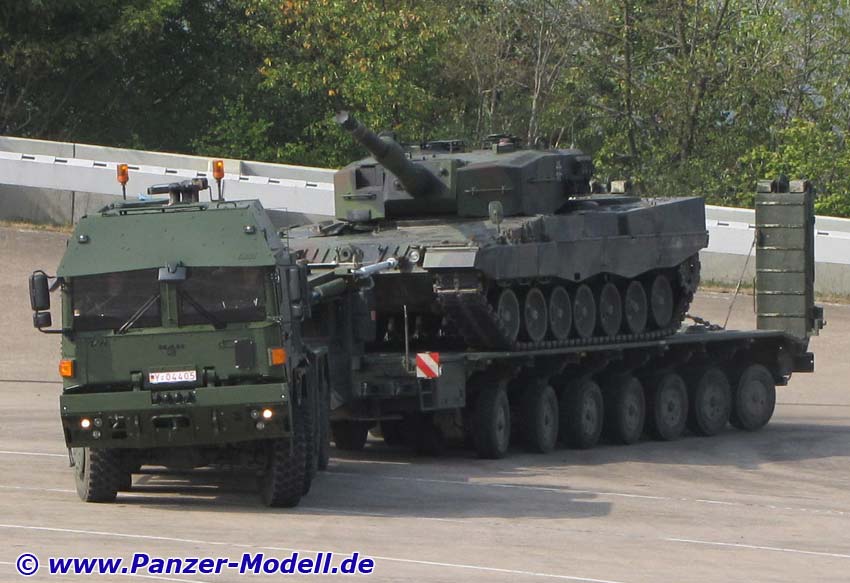

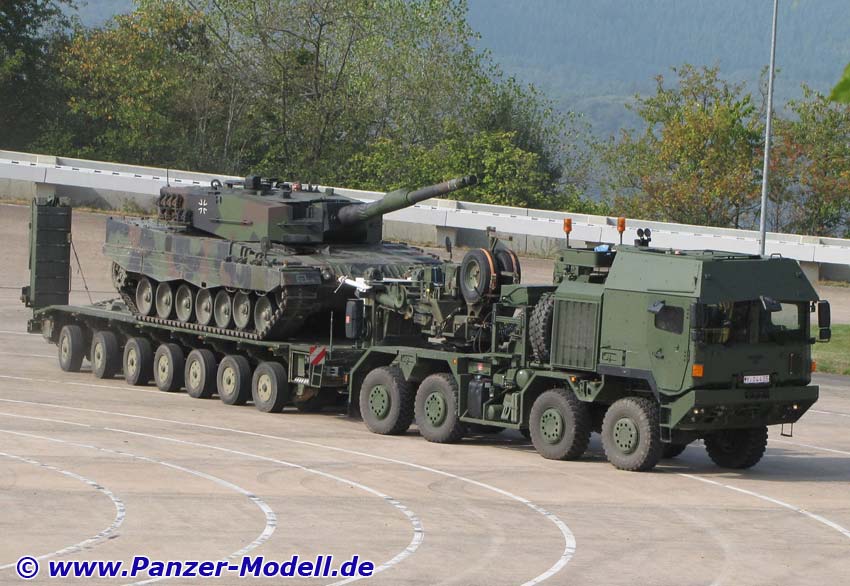

Gesamtansicht vorn links
Gesamtansicht links
Gesamtansicht hinten links

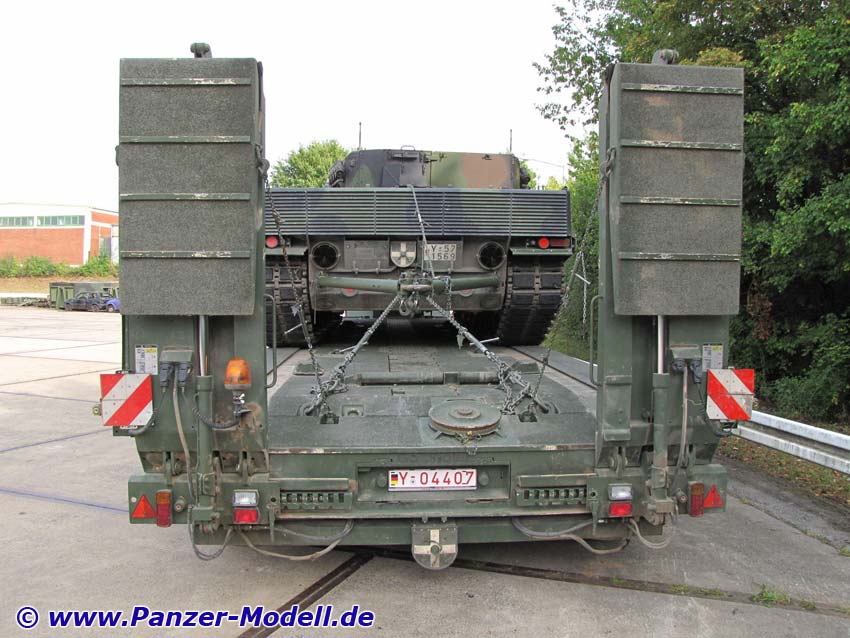

Heckbereich Tieflader
Gesamtansicht hinten rechts
Gesamtansicht vorn rechts

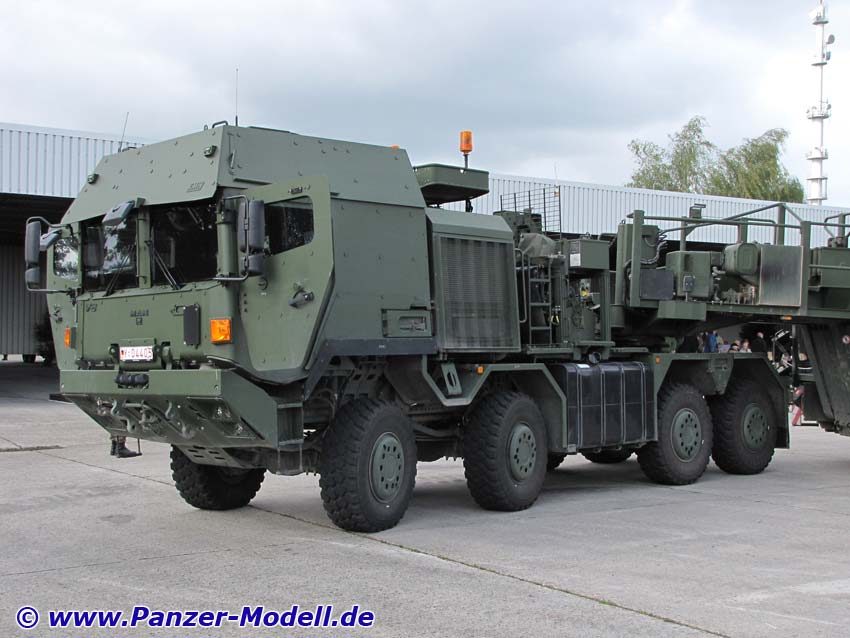

Zugmaschine vorn rechts
Frontansicht

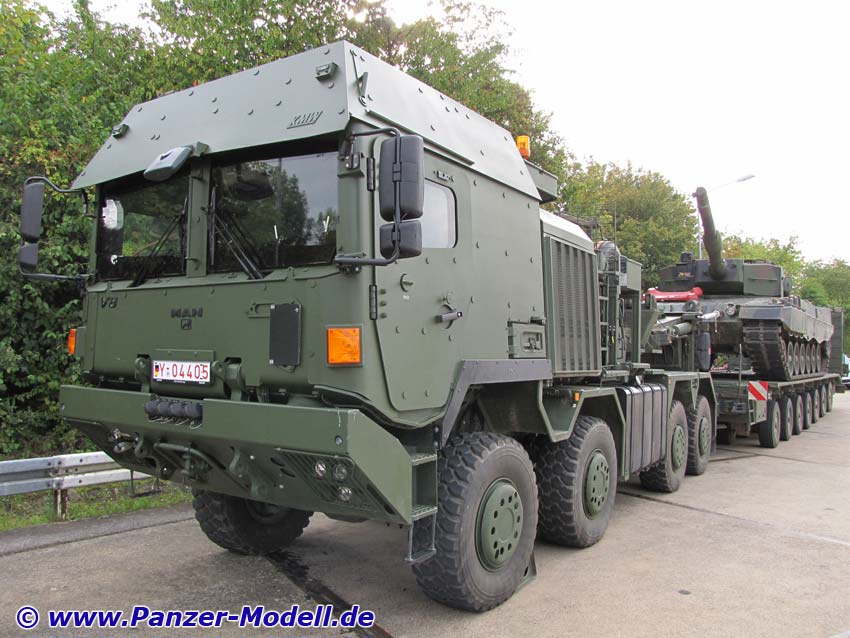

Gesamtansicht vorn links Zugmaschine

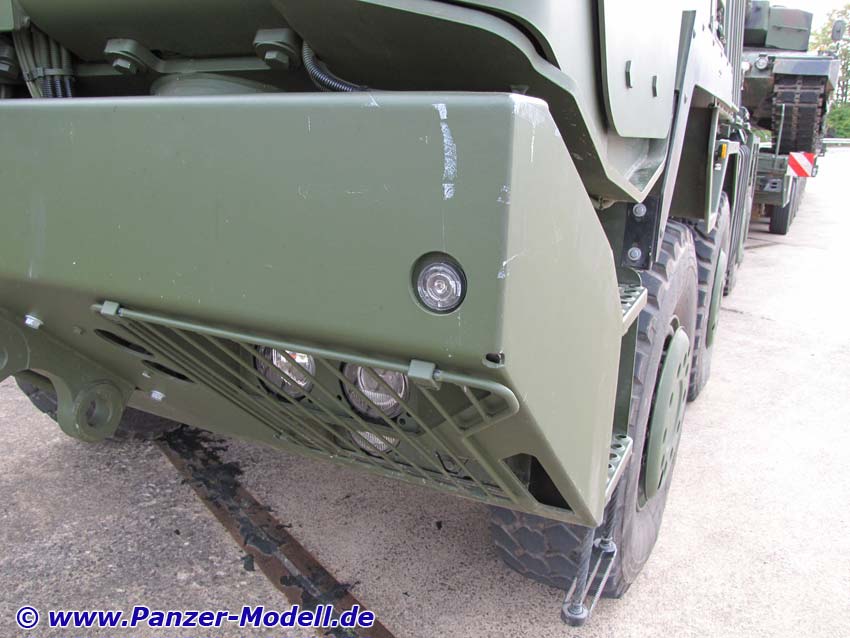

Zugmaschine vorn links, unten
Windschutzscheibe Fahrerseite

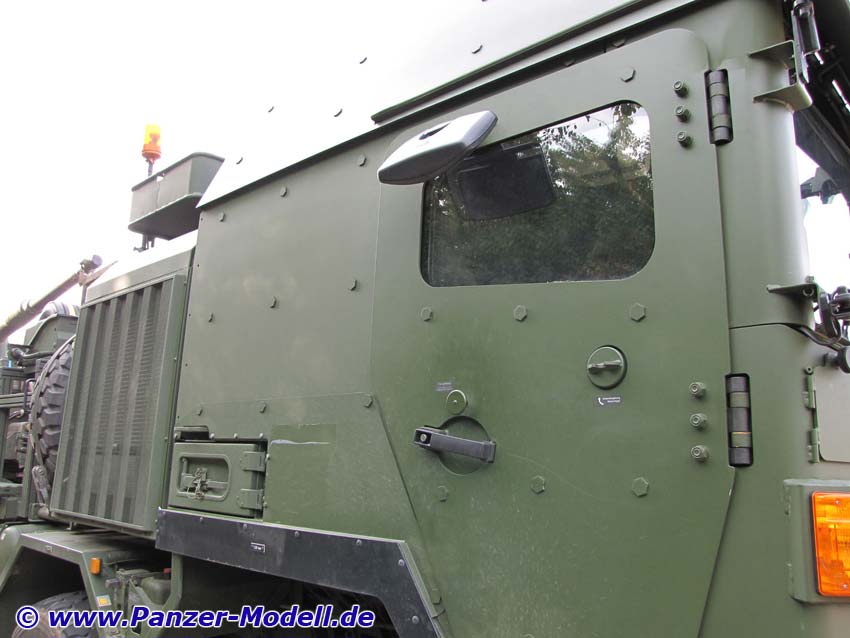

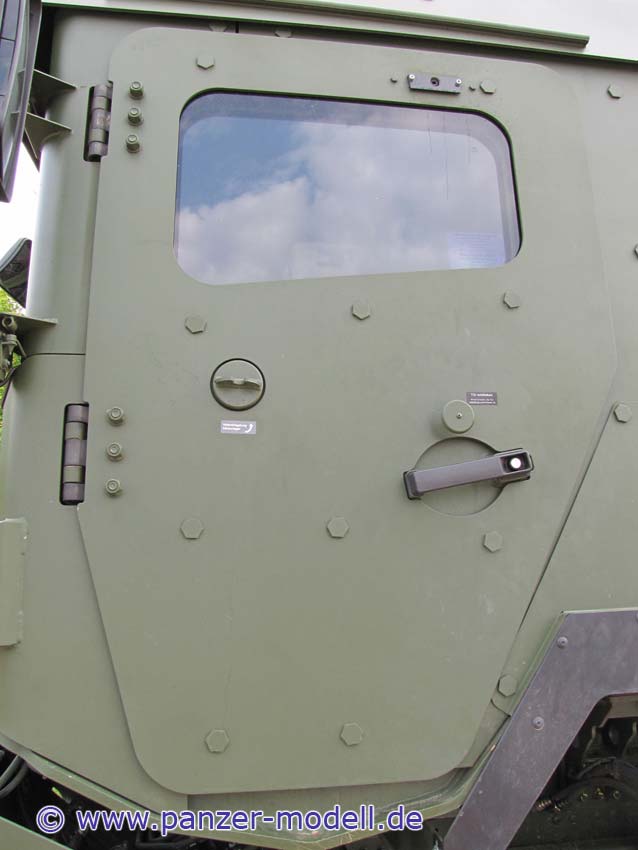

Fahrertür
Frontreifen links
Kühler links
Winden und Motorbereich von links
Tank links
Doppelachse Zugmaschine hinten rechte Seite

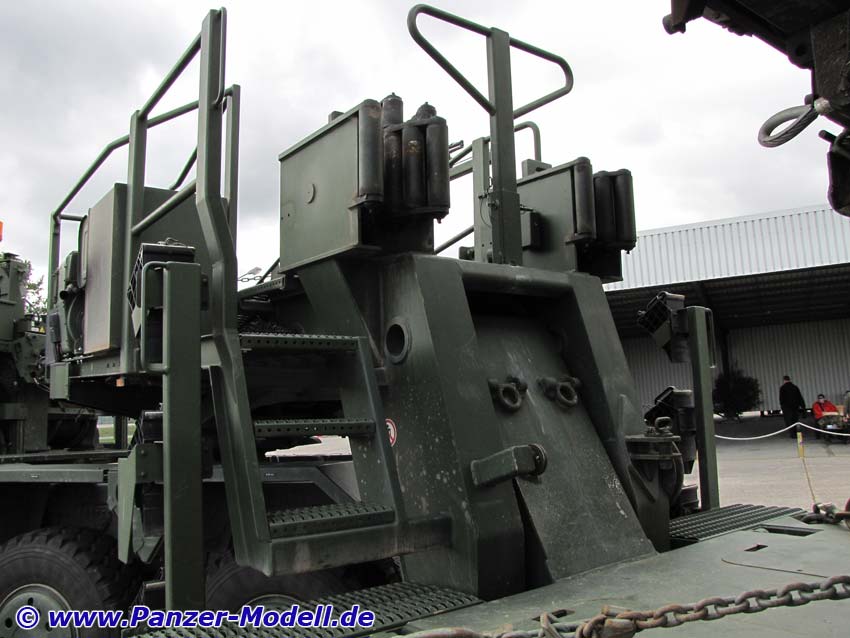

heckseite Aufbau Zugmaschine
Schwanenhals des Aufliegers von links

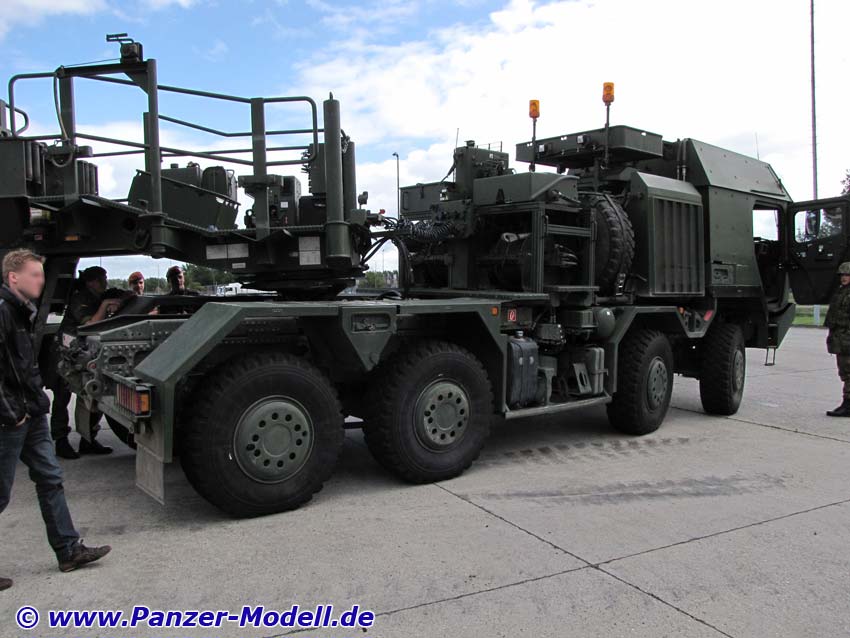

Heckbereich Zugmaschine
Auflieger von links
Vorderer Bereich des Aufliegers von hinten

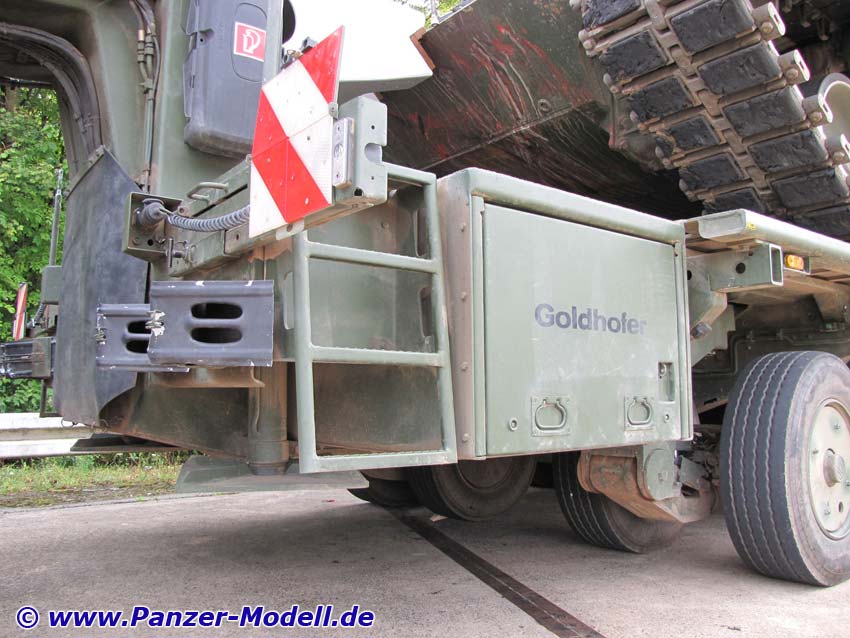

vordere linke Ecke Auflieger mit Auftritt und Staukiste

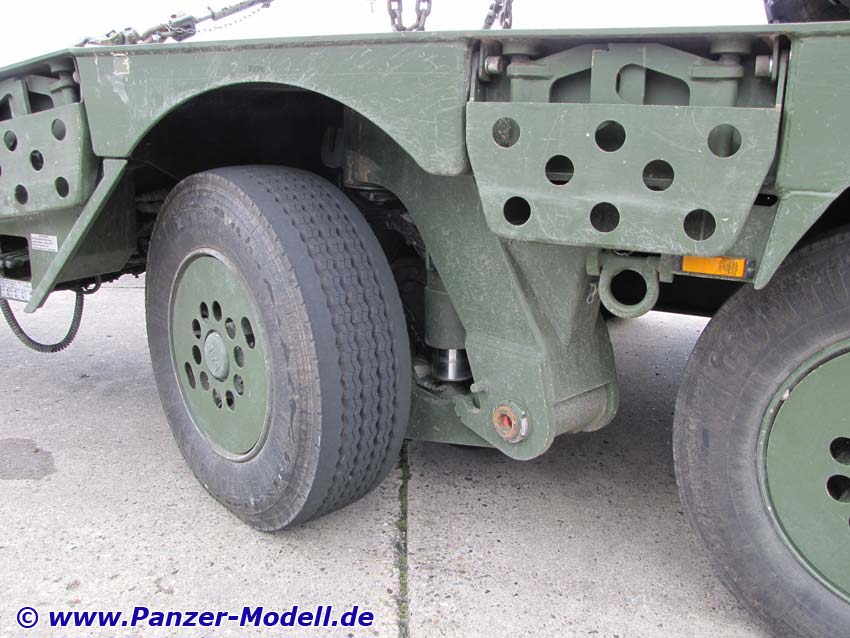

Erste Aufliegerachse links
3.Aufliegerachse links
4.Aufliegerachse links
6.Aufliegerachse links von hinten
Aufliegerfläche hinten von links

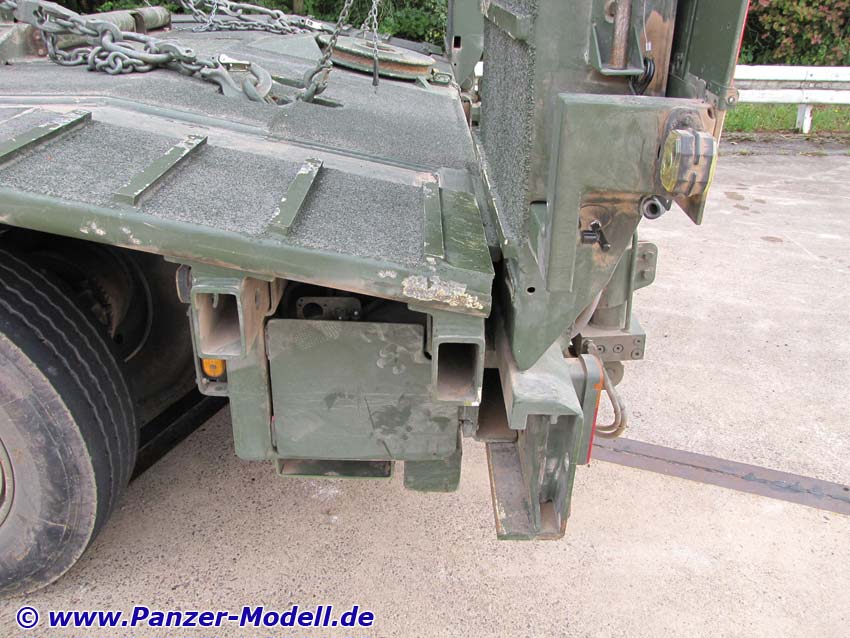

linke Seite Auflieger hintere Ecke
letzte Aufliegerachse links von hinten
Auffahrrampen von links

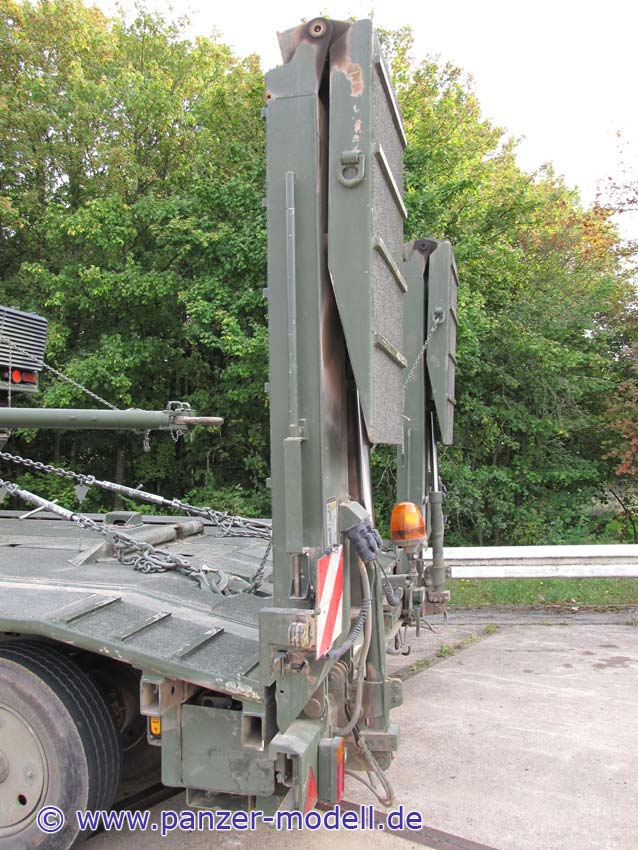

Linke Auffahrrampe von hinten

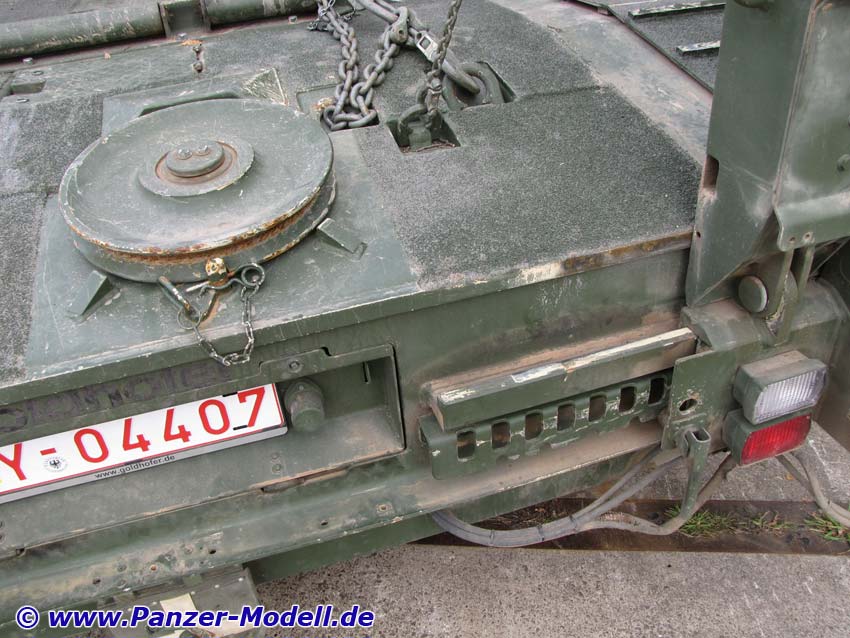

Heckseite Auflieger mittig rechts
Auffahrrampe rechts von hinten
Auflieger hinten rechts

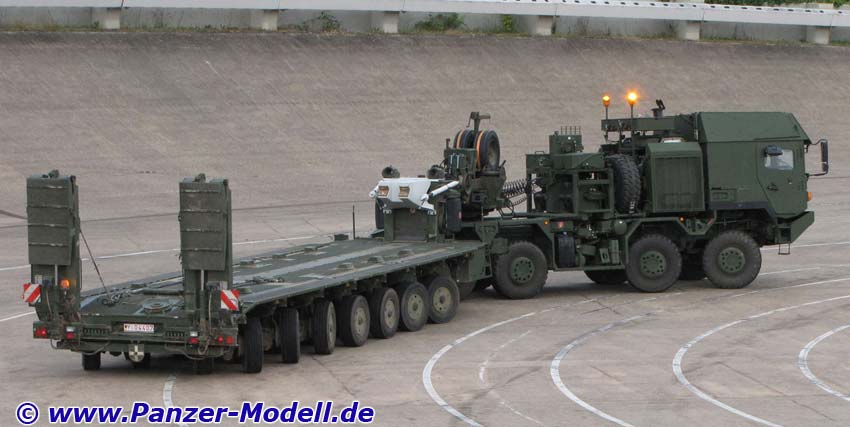

rechte Seite hinten

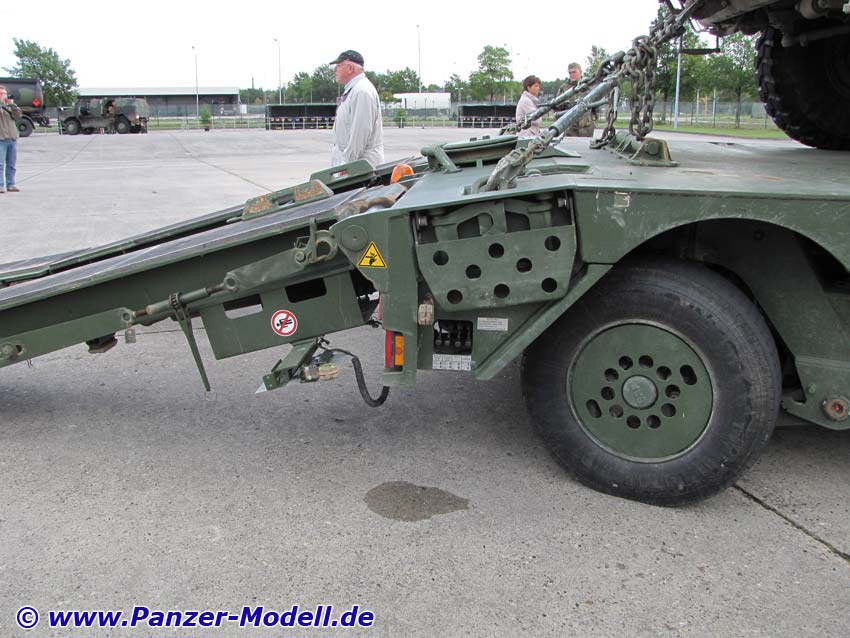

Auffahrrampen abgeklappt von hinten rechts

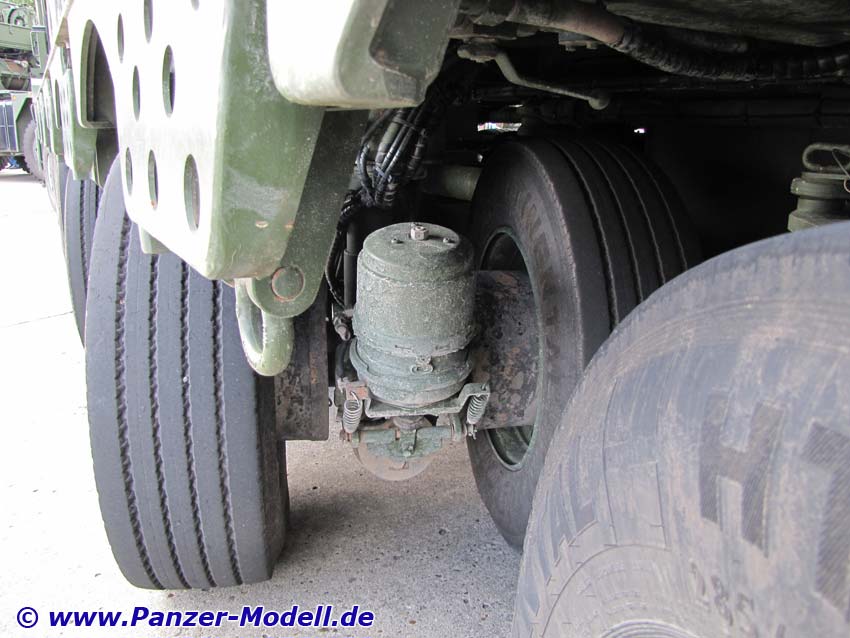

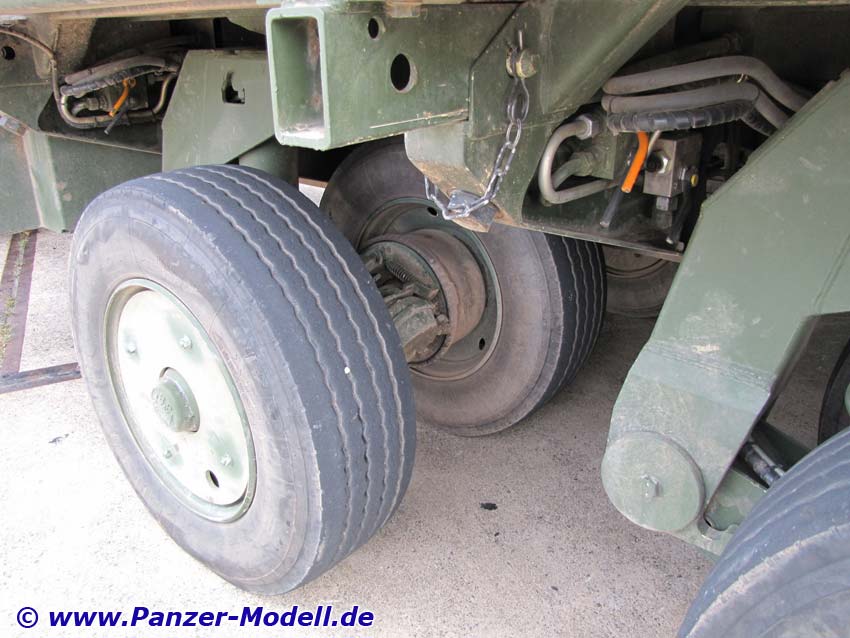

letzte Aufliegerachse rechts
Auflieger von vorn rechts

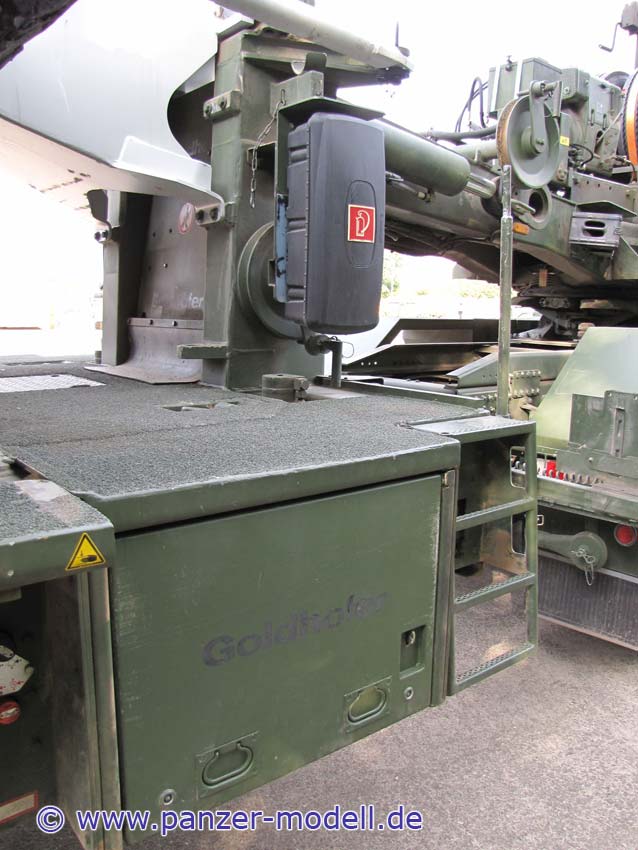

Staukasten Auflieger vorn rechts
Schwanenhalsauflieger von rechts
Schwanenhalsauflieger von vorn
Zugmaschine von rechts
Heckbereich Zugmaschine rechts
Winden und Motorraum Zugmaschine rechts von hinten

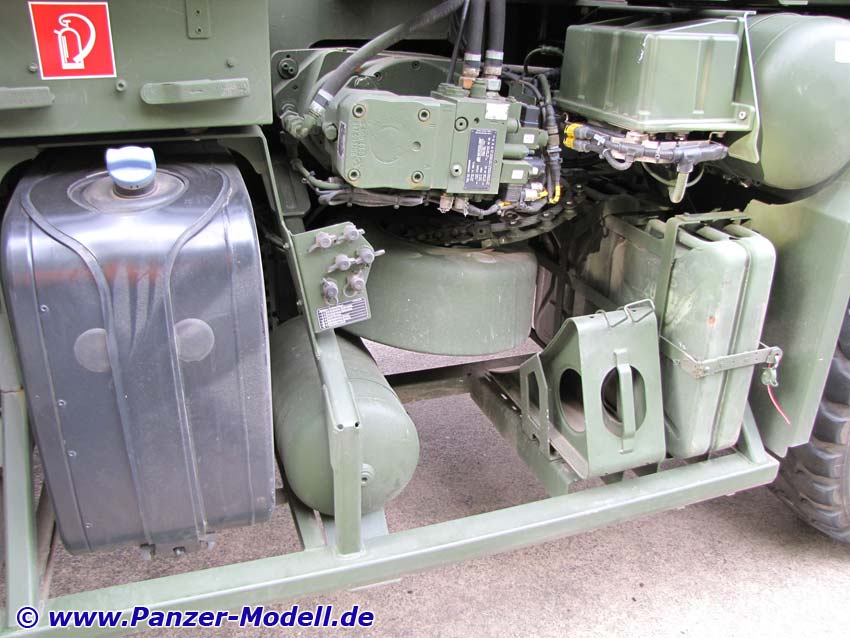

Staumaterialien rechts zwischen 2. und 3.Achse

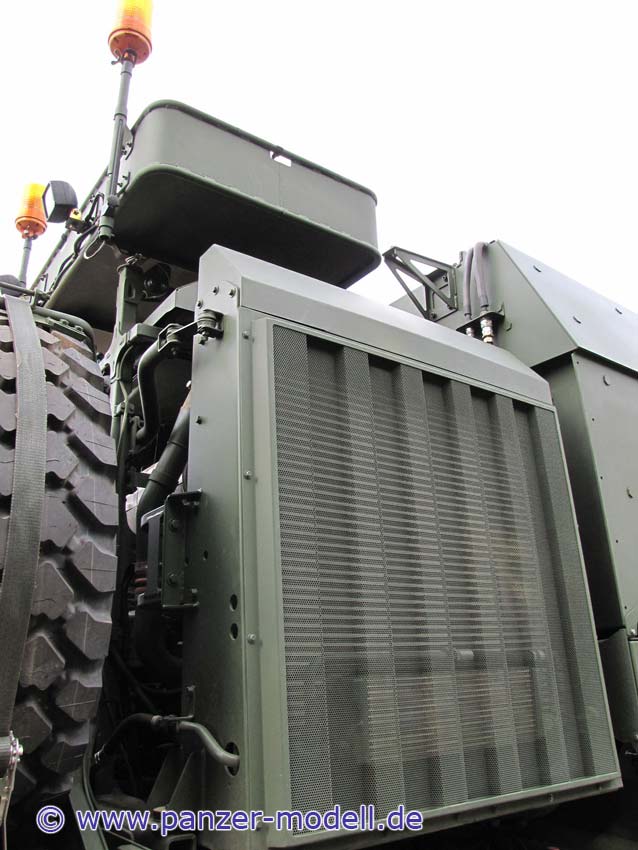

Rechter Kühler

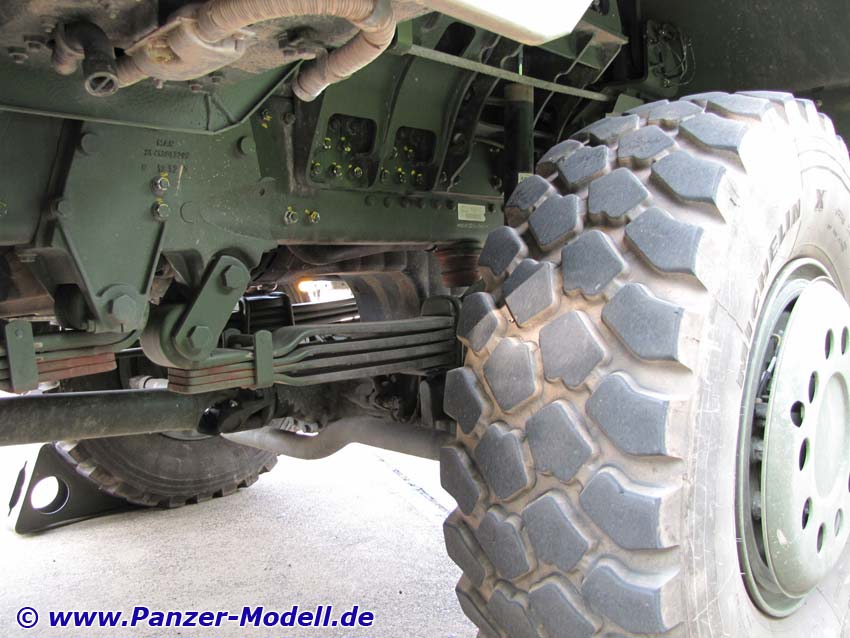

Blattfedern und Chassisrahmen 1.Achse rechts
Zugmaschine Beifahrerseite
Vordere rechte Ecke Zugmaschine

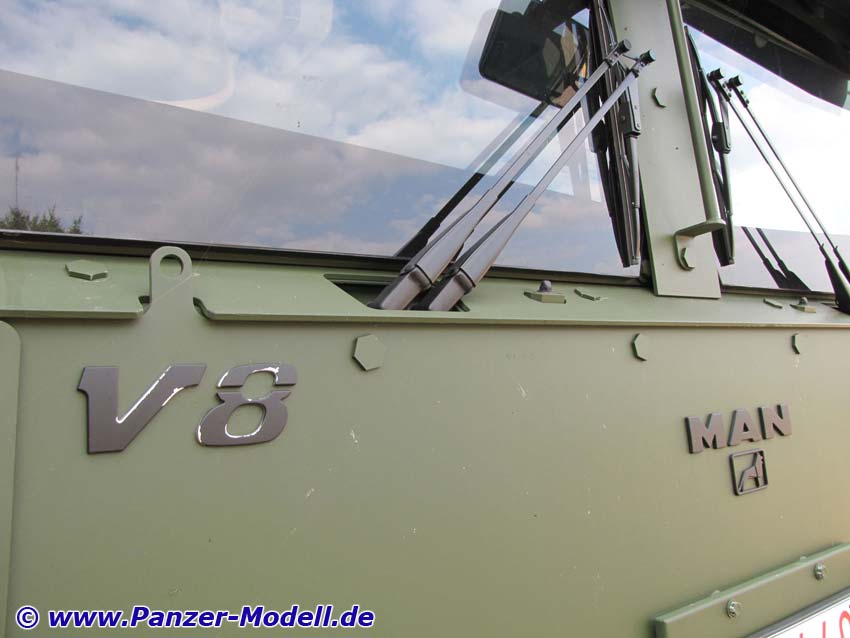

Fahrerhausfront rechts
begrenzugsleuchte vorn oben rechts

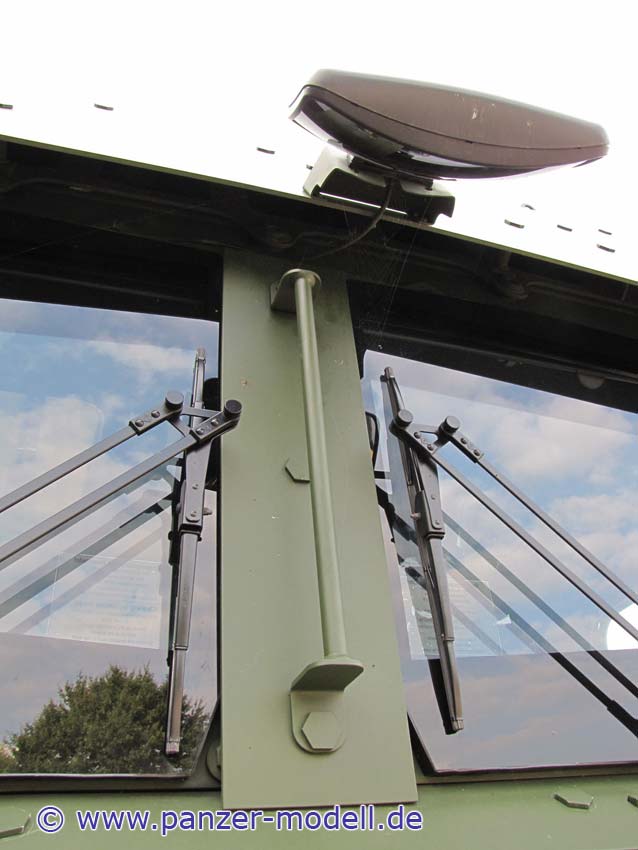

Mittelsteg und Spiegel vorn
Anschlüsse und Nummernschild vorn
fahrerhaus Beifahrerseite

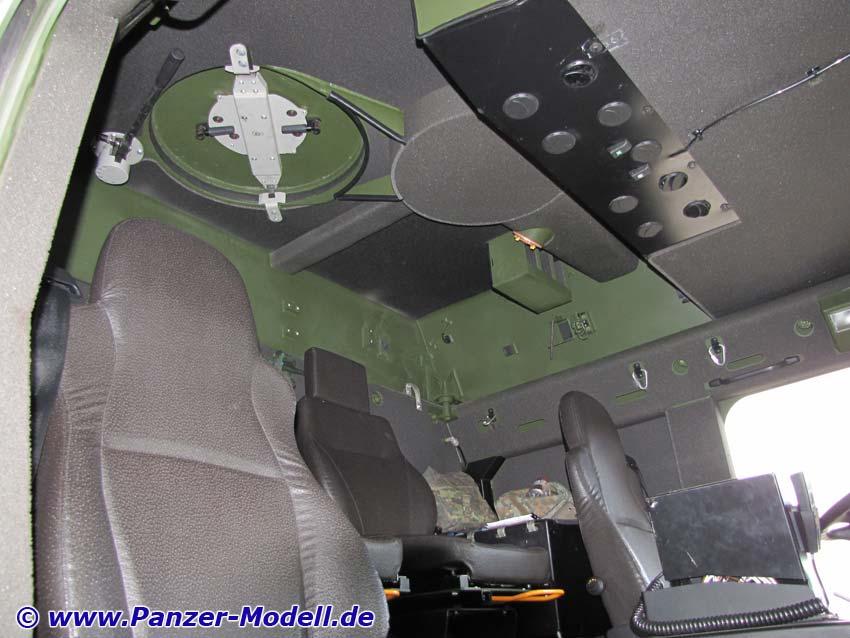

Fahrerhaus innen nach hinten
