Der neue Schwerlasttransporter der Bundeswehr ist seit 2020 in der Auslieferung. Diese besteht aus der Scania 650 S A8x6/4HA Zugmaschine mit 650 PS und dem Sattelauflieger S8E-0S2 von DOLL mit 8 Achsen und 32 Rädern für Transportgewichte bis zu 70 Tonnen (technisch bis 89 Tonnen), darunter auch dem Leopard 2 A7V auf der Ladefläche mit einer Länge von 13 Metern. 7 der 8 Achsen des Auflieger sind gelenkt und sorgen damit für einen kleinen Wendekreis und Abrieb der Reifen. Das Fahrwerk lässt sich ind er Höhe um bis zu 50cm variieren.
Die Zugmaschine is auf drei Achsen (1,3,4) angetrieben und die ersten beiden Achsen sind gelenkt. Die Kabine bietet Platz für Fahrer und Beifahrer auf luftgefederten Sitzen und zwei Schlafmöglicheiten im hinteren Bereich der Kabine.
Seitenangaben beziehen sich auf "In Fahrtrichtung gesehen"

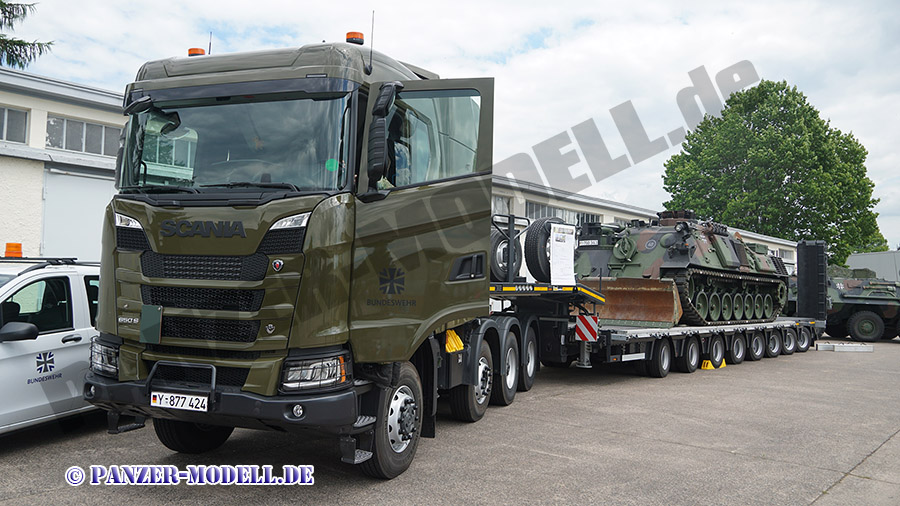

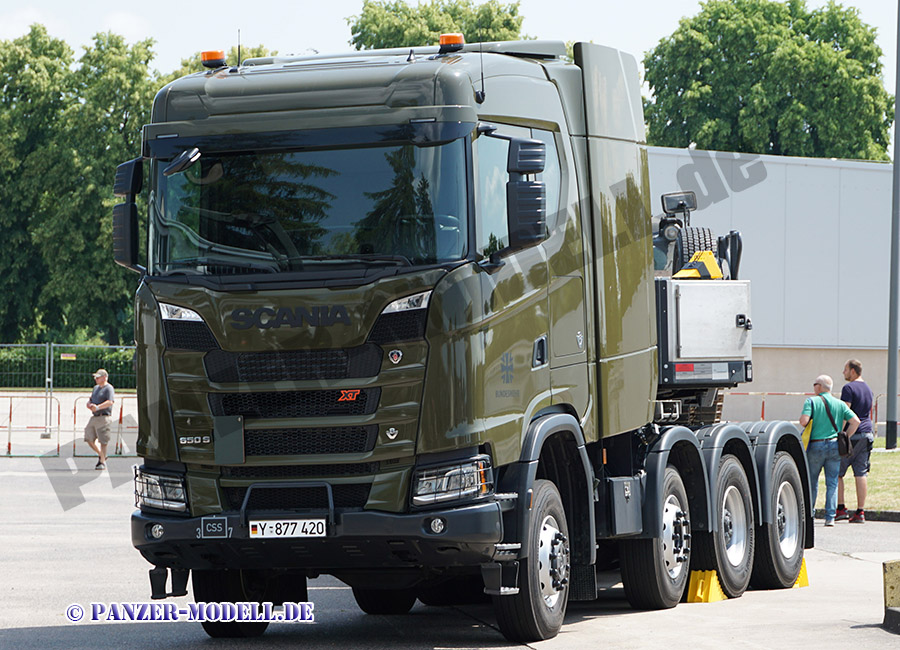

Gesamtansicht vorn links

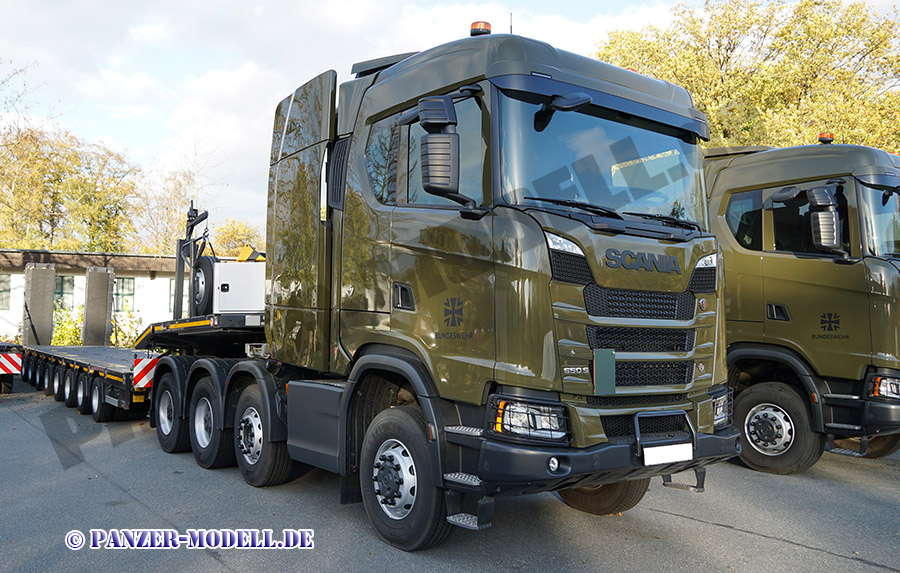

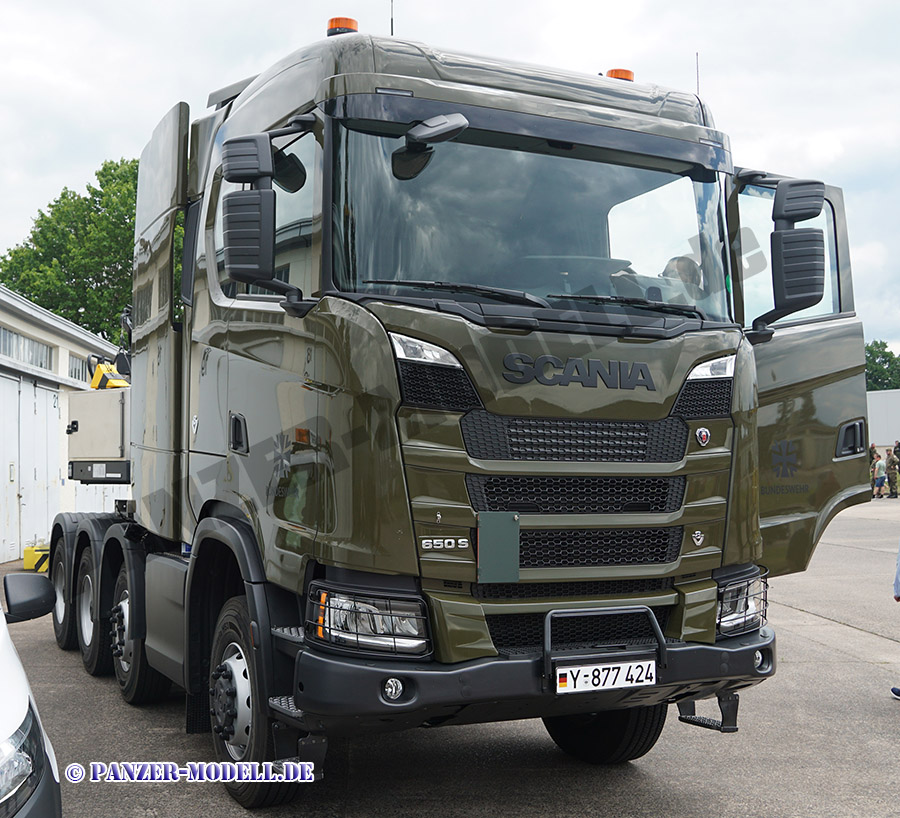

Gesamtansicht vorn links SZgM
Gesamtansicht vorn links SZgM

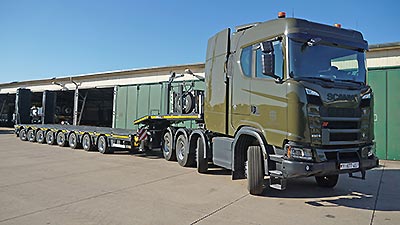

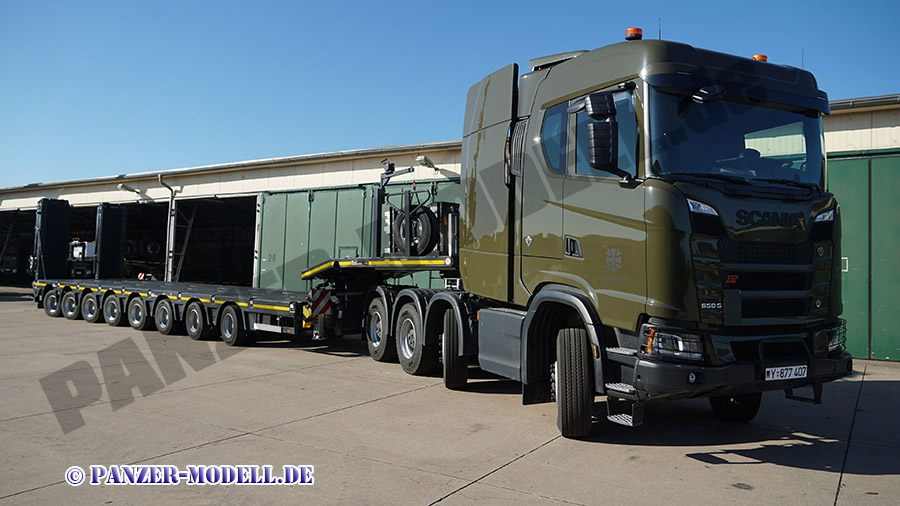

Gesamtansicht rechts vorn

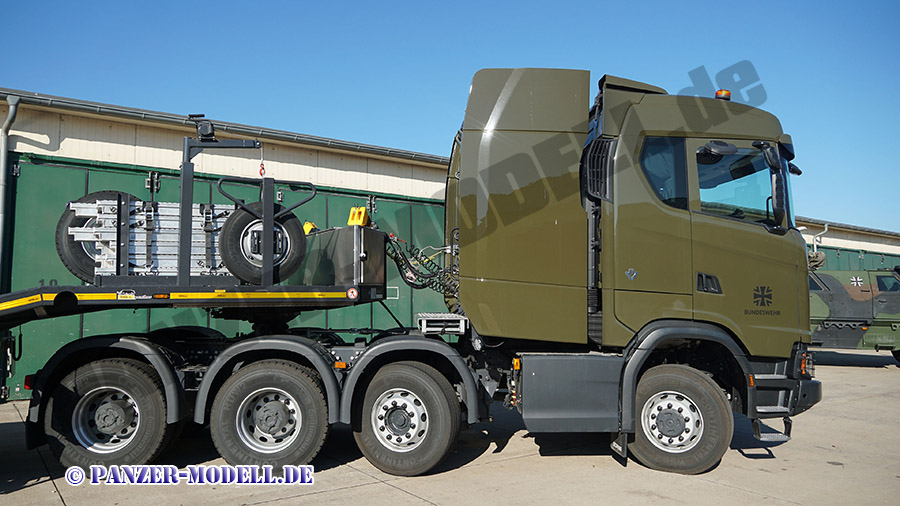

Rechte Seite SZgM

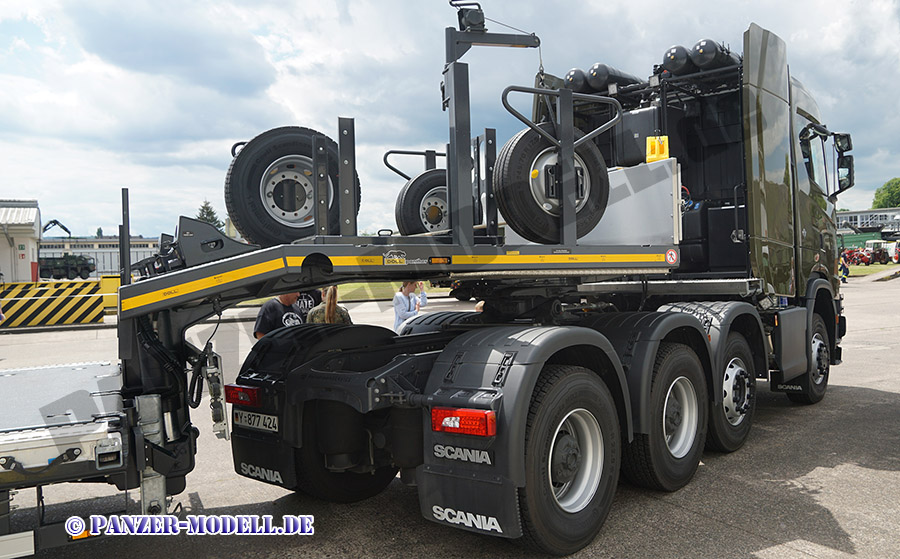

Gesamtansicht hinten rechts SZgM

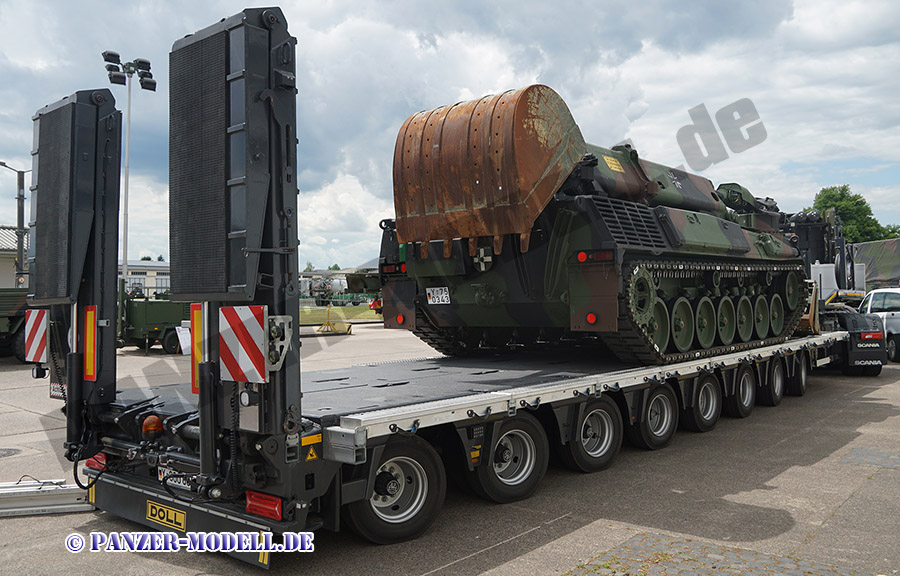

Gesamtansicht Auflieger hinten rechts

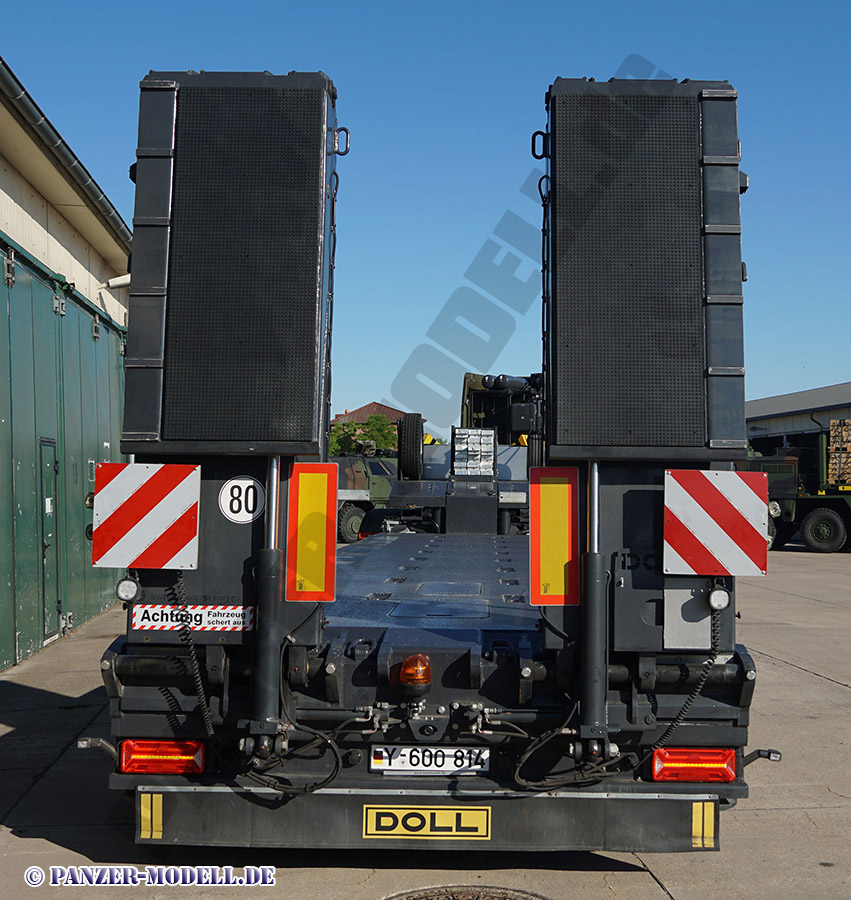

Auflieger hinten

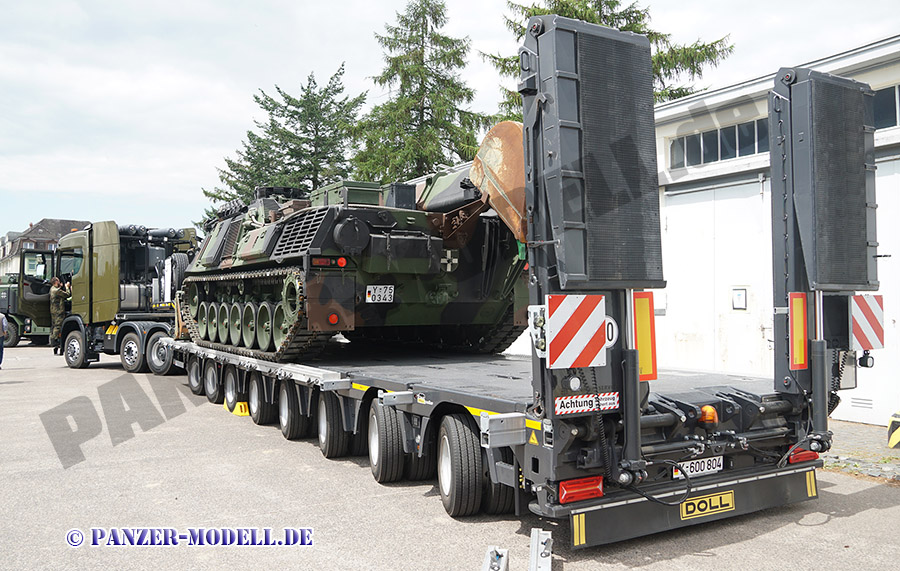

Gesamtansicht Auflieger hinten links

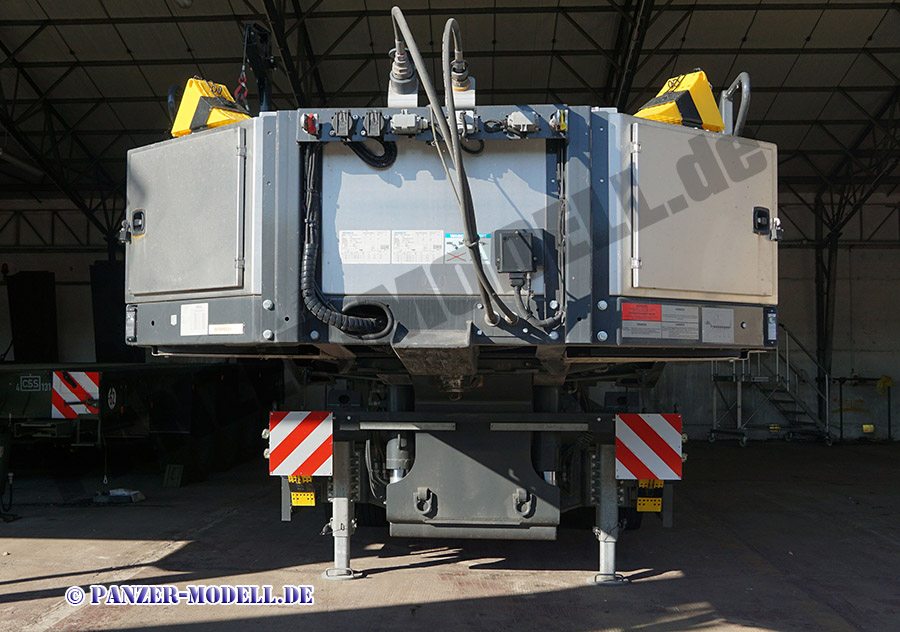

Frontansicht Auflieger

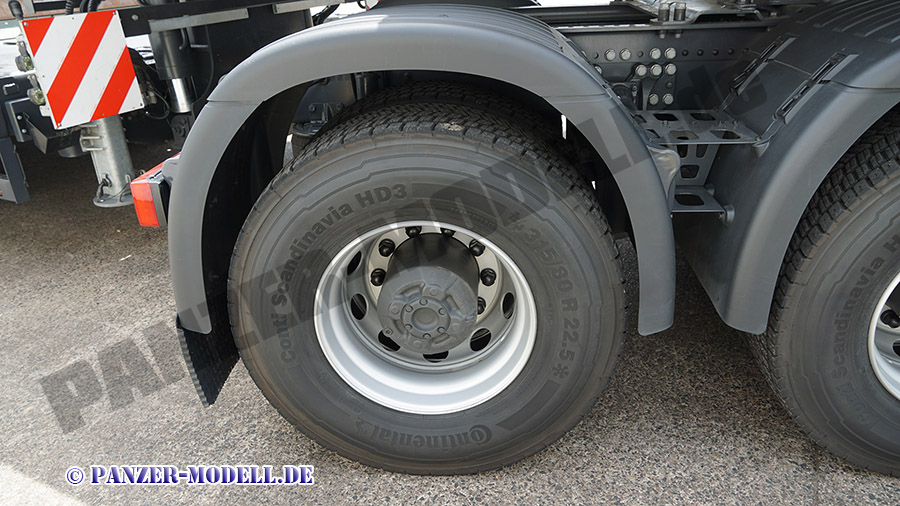

Hinterachse Zugmaschine rechts

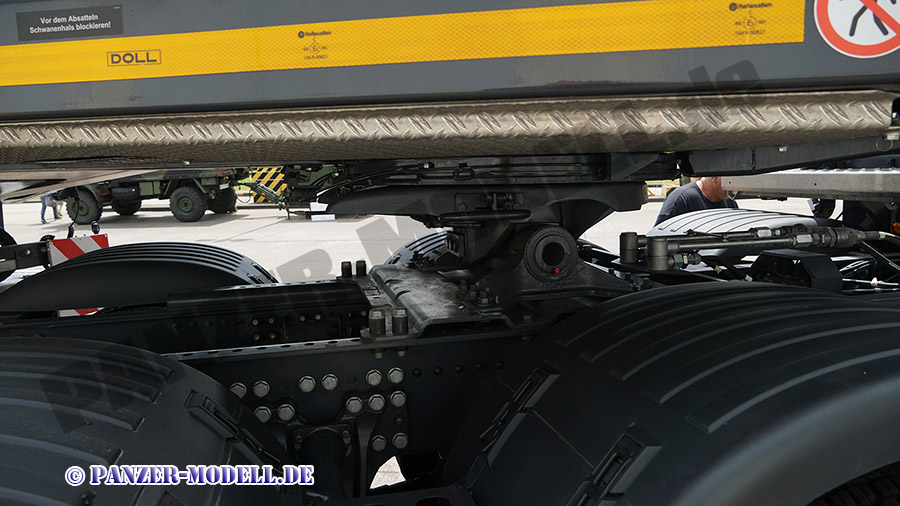

Sattelplatte von rechts

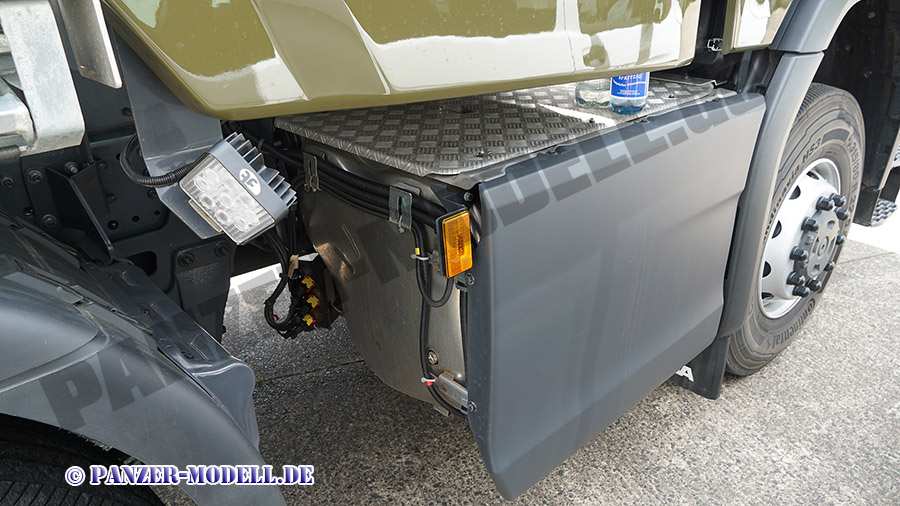

Tank und Abdeckung rechts

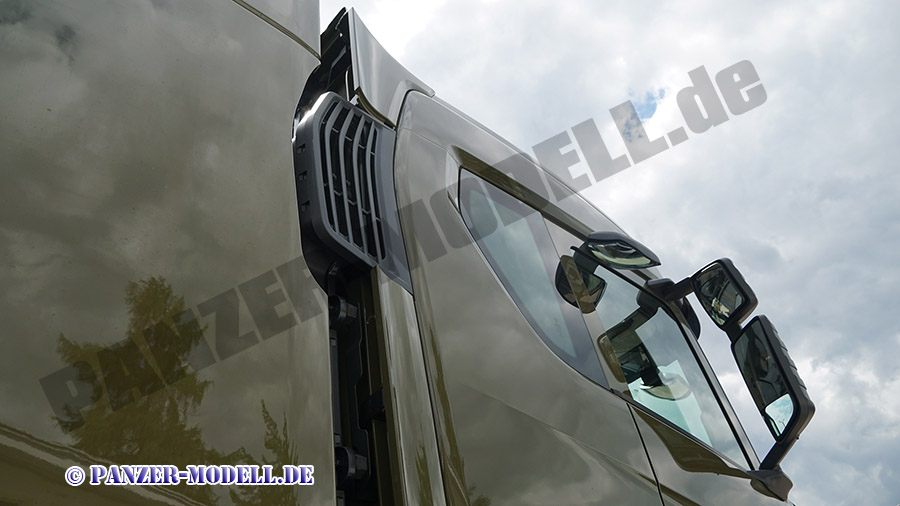

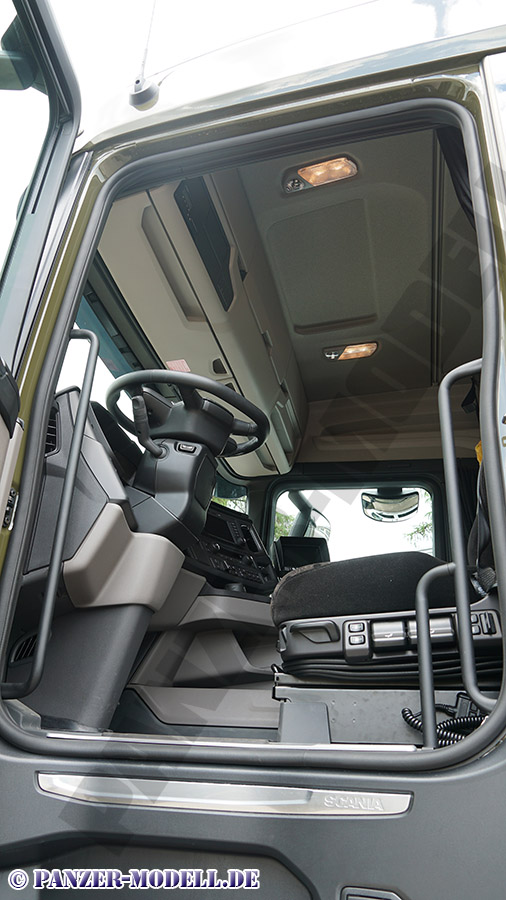

Fahrerhaus Beifahrerseite

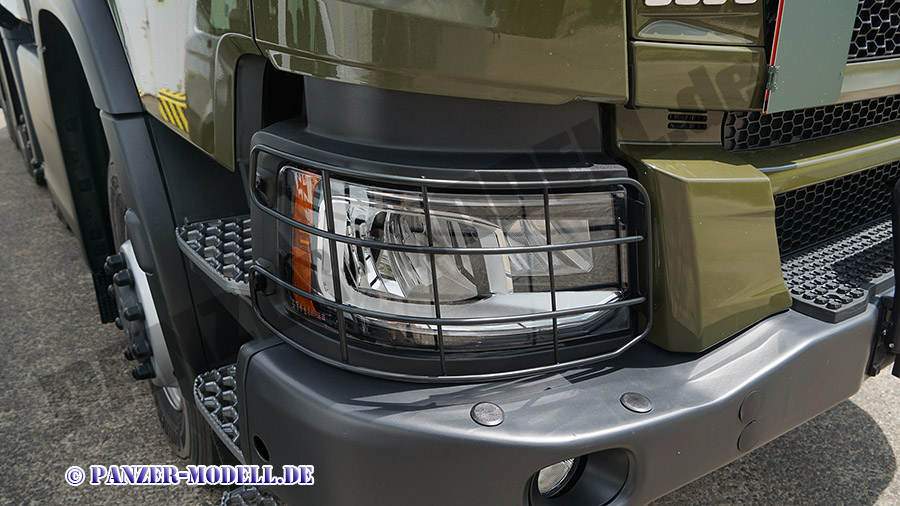

Scheinwerfer rechts vorn

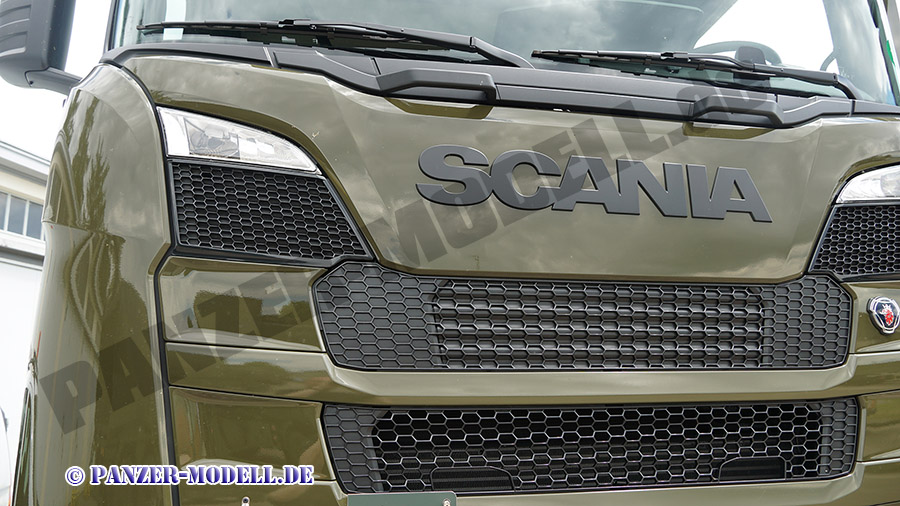

Front

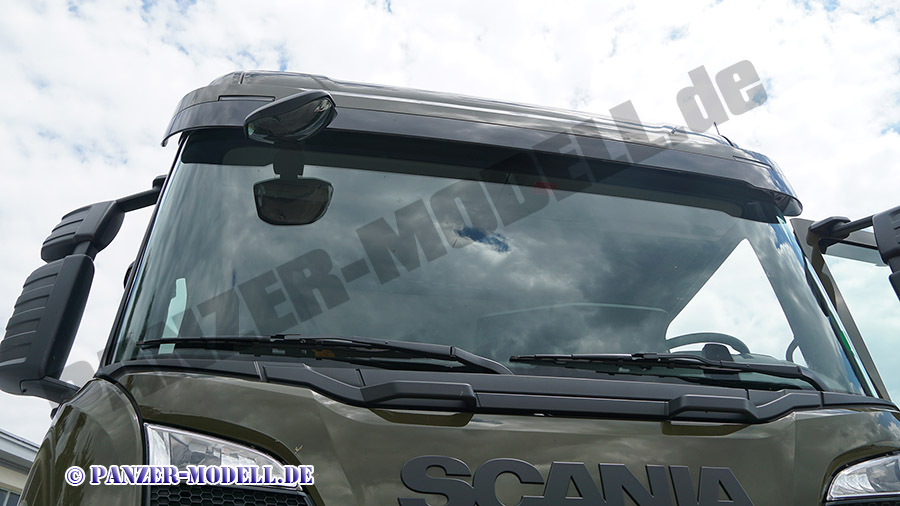

Windschutzscheibe
lFahrerseite

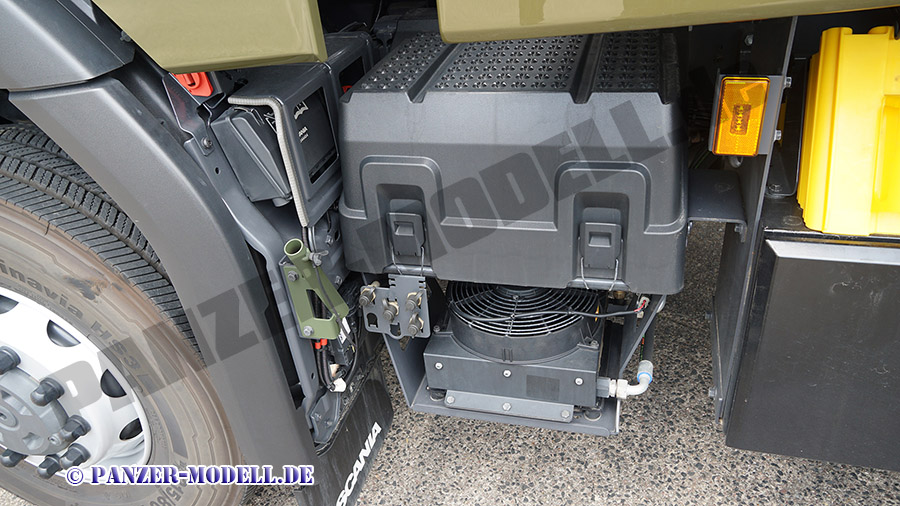

Boxen hinter 1.Frontachse links

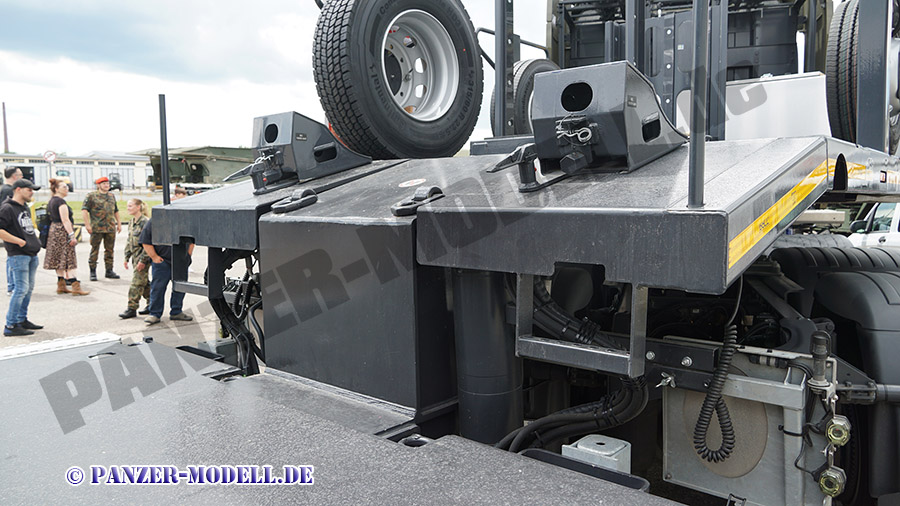

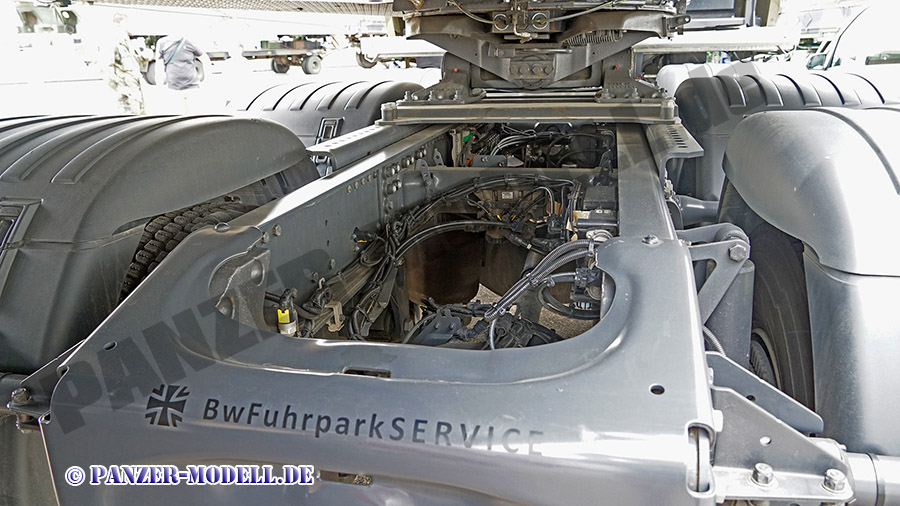

Blick von hinten auf Rahmen und Sattelplatte

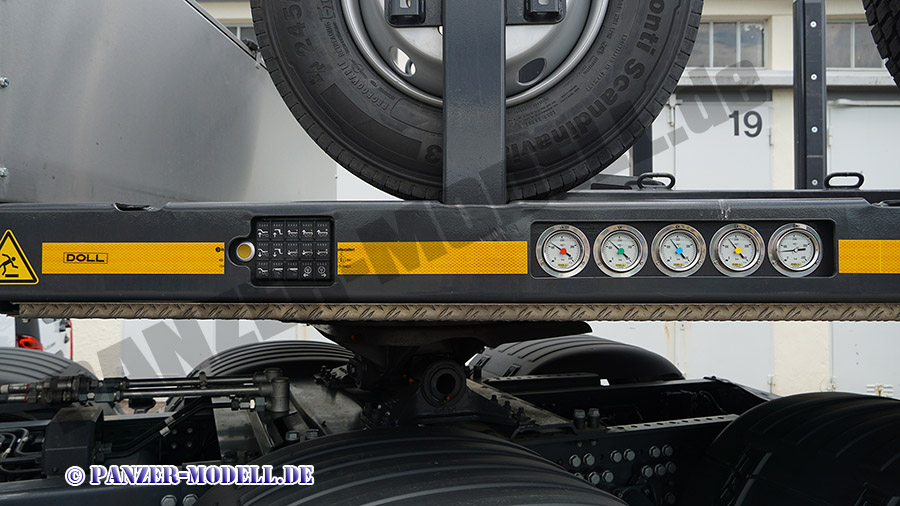

Sattelplatte von links und Armaturen am Auflieger

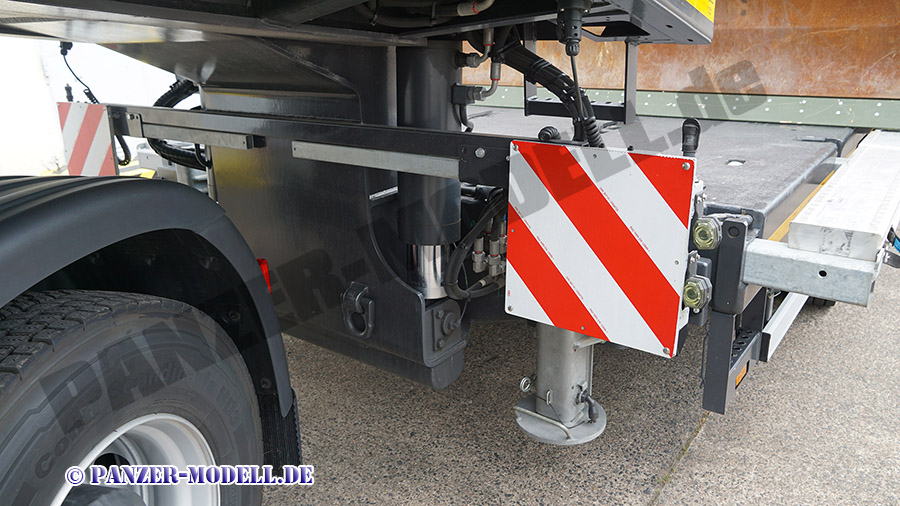

Warnschild und Stütze vorn links
Erste Achse links
Verbreiterungsauflage

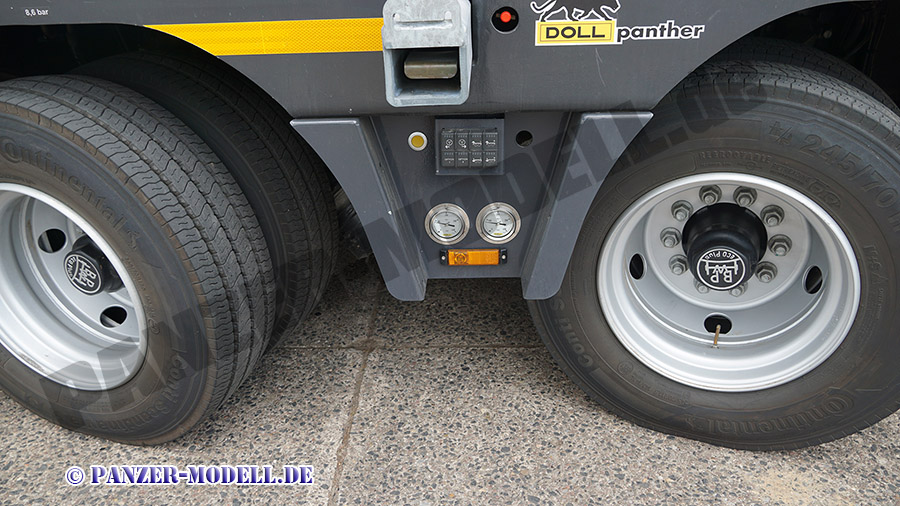

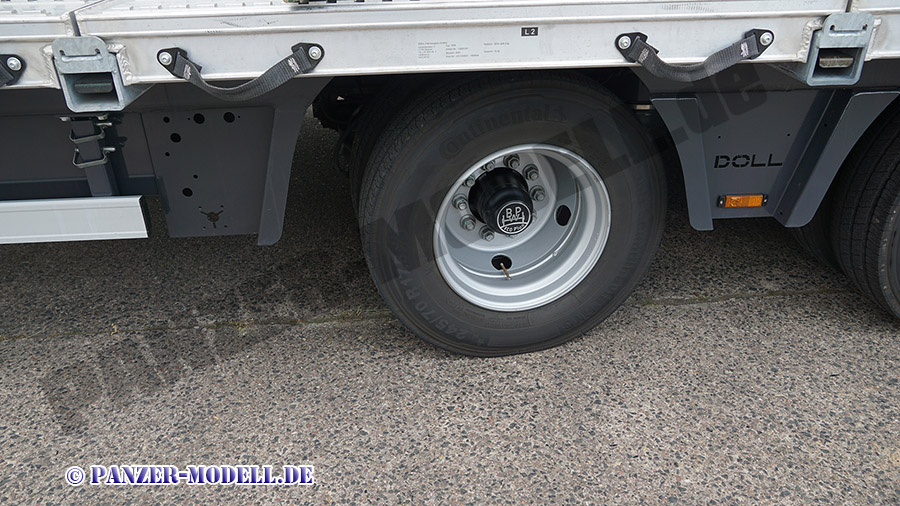

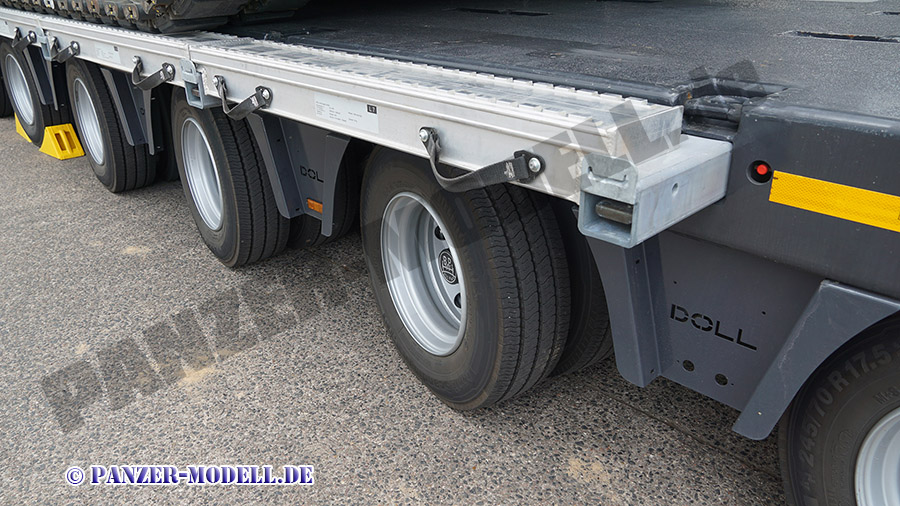

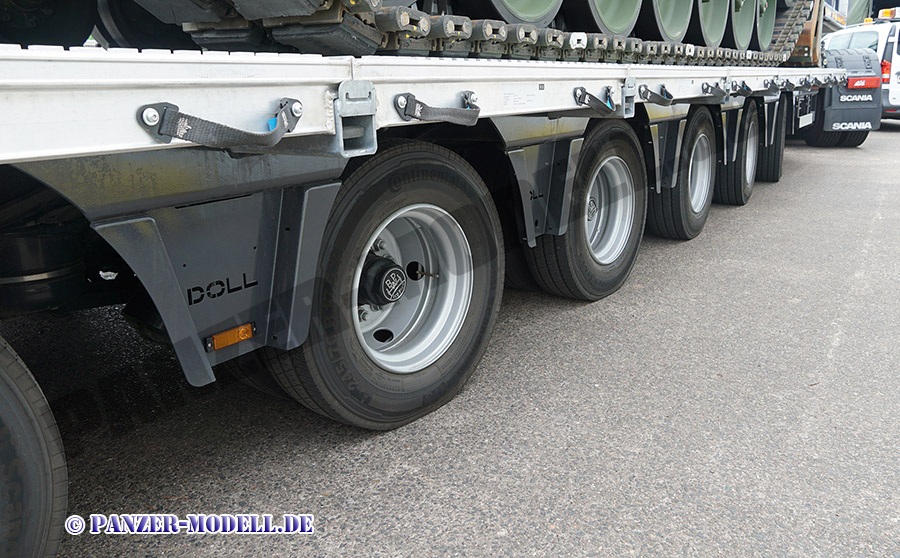

Reifen links und Armaturen

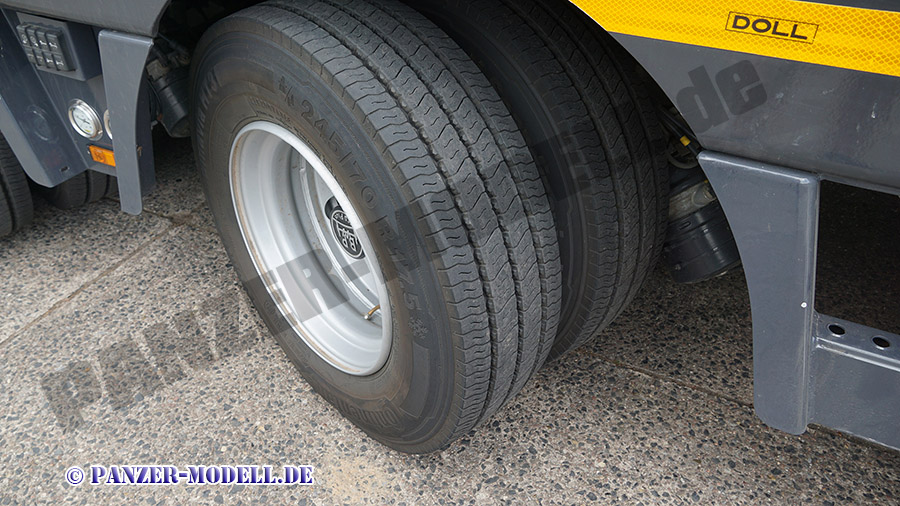

Eingeschlagene Zwillingsreifen links
Heck zwischen den Rampen

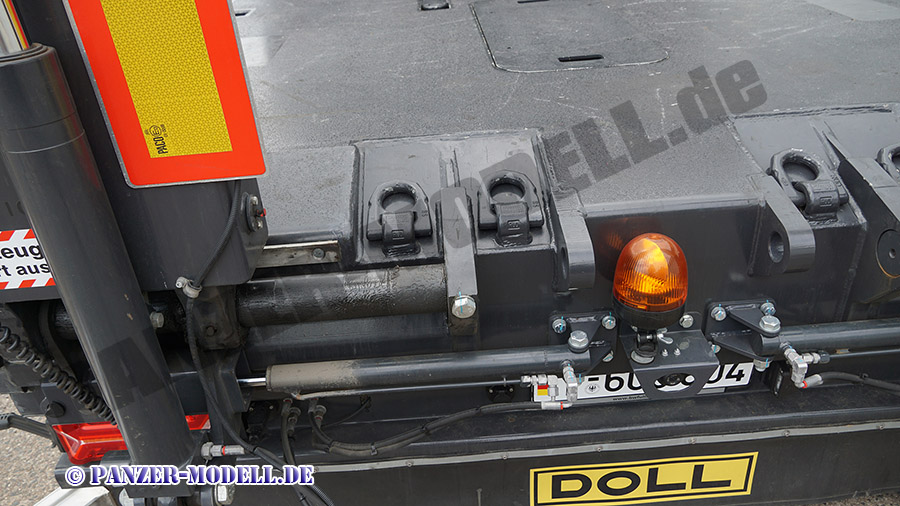

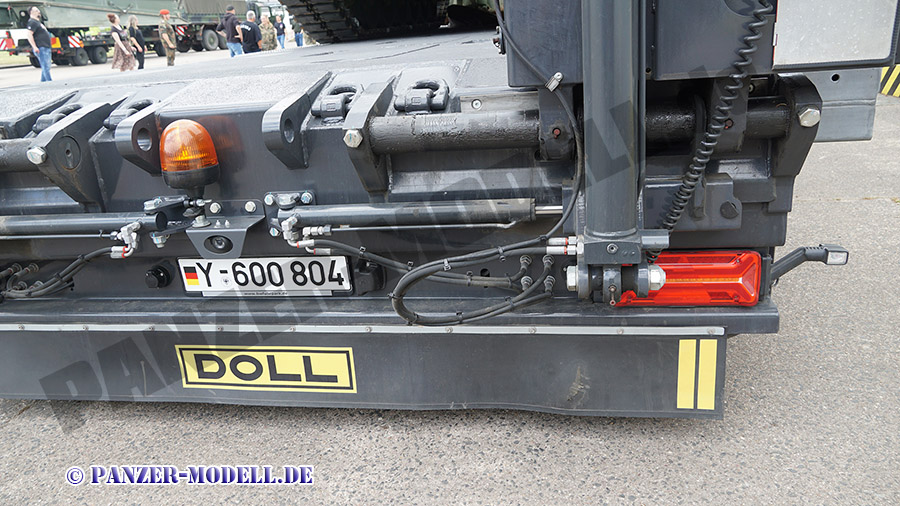

Untere rechte Heckseite

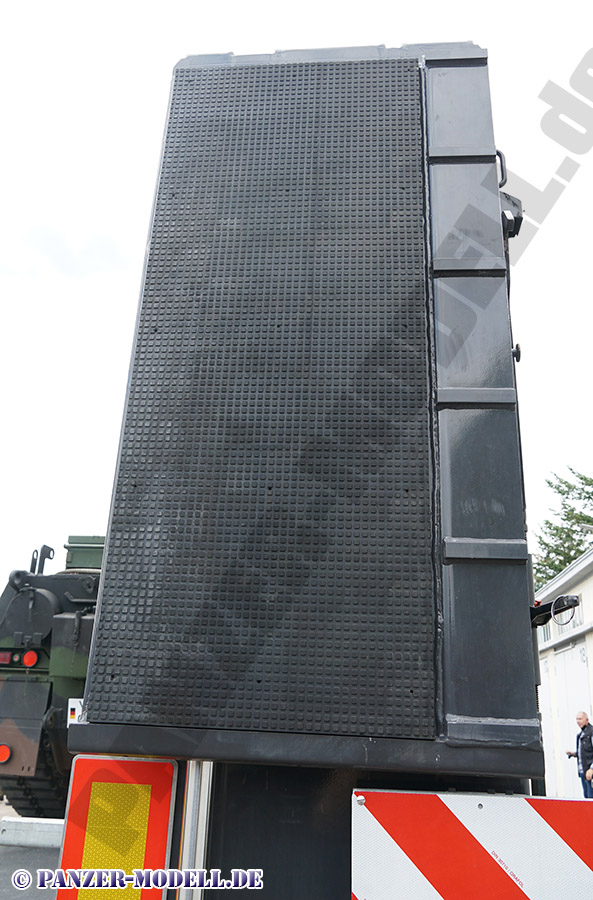

TRampe rechts
Rechte Seite
Übergang Ladefläche zum Schwanenhals
Schwanenhalsplattform
