Minenverlegesystem 85

Der Minenverleger ist ein einachsiger, ungebremster Anhänger mit Pflug, Einebner, Elektro und Hydrauliksystem zum offenen oder verdeckten Verlegen der Panzerabwehrmine DM31.
Die Verlegung erfolgt entweder an der Oberfläche oder bis zu einer Tiefe von 20cm.
Als Zugfahrzeug wird ein LKW 7t mil gl oder größer benötigt, der gleichzeitig die Minen in Transportboxen auf der Ladefläche mitführt. Von dort werden die Minen über eine Laderutsche auf den Minenverlegeanhänger transportiert.
Der Anhänger ist 5,3m lang, 2,5m breit und 2,2m hoch.
Das Gesamtgewicht beträgt 2,9t und ist bis 95cm watfähig.
Die maximale Verlegegeschwindigkeit beträgt bei offenem Verlegeabstand 15m 20km/h. Die durchschnittliche Verlegegeschwindigkeit beim verdeckten Verlegen: 2km/h.
Ab 1985 beschaffte die Bundeswehr etwa 280 von diesen Anhängern.

Dank für zusätzliche Fotos an Adrian Teiwes.

Seitenangaben beziehen sich auf "In Fahrtrichtung gesehen"


Gesamtansicht links

Gesamtansicht hinten links mit Planenabdeckung

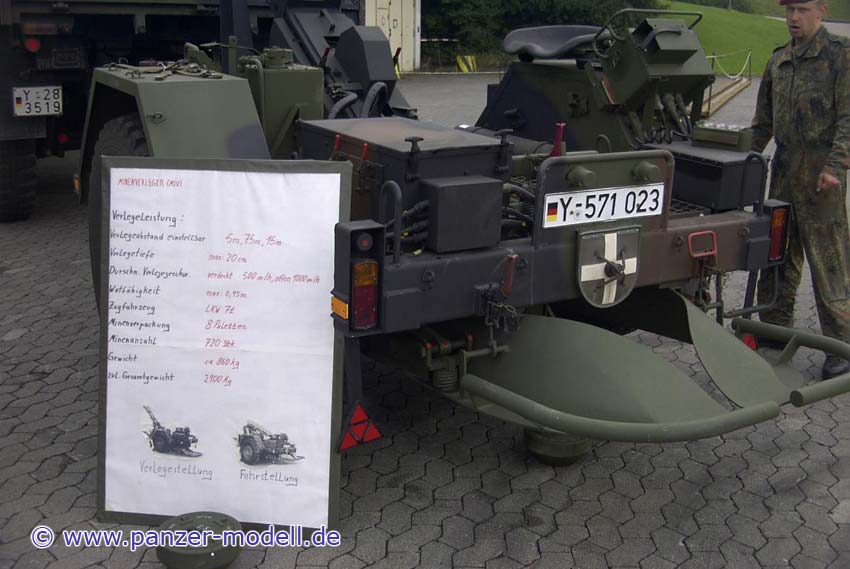

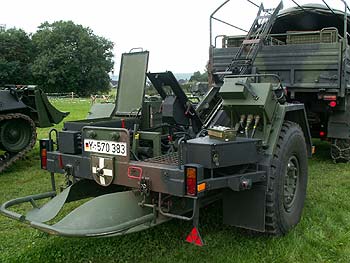

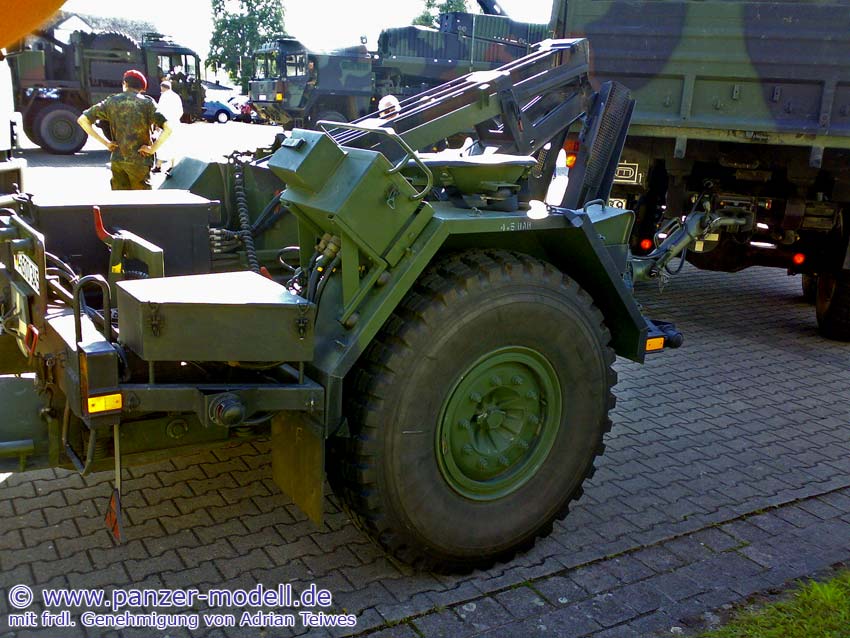

Gesamtansicht hinten links

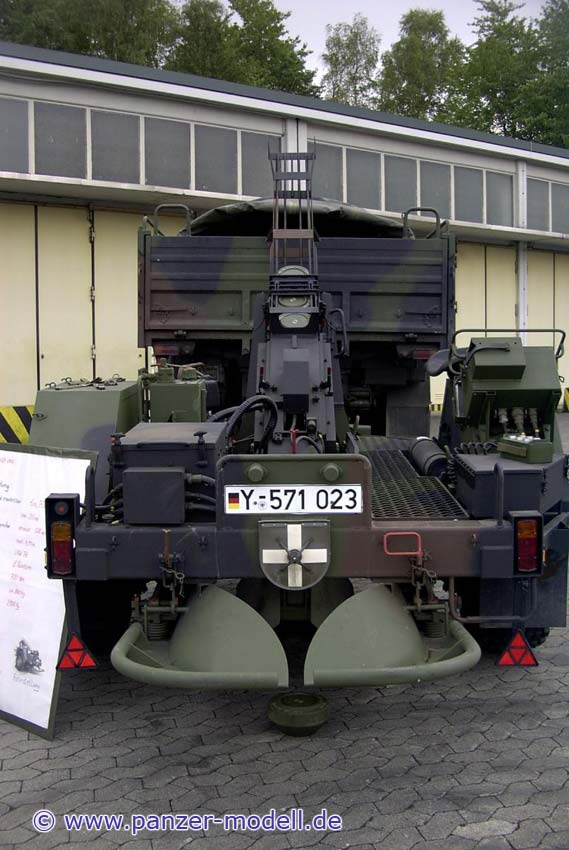

Heckansicht

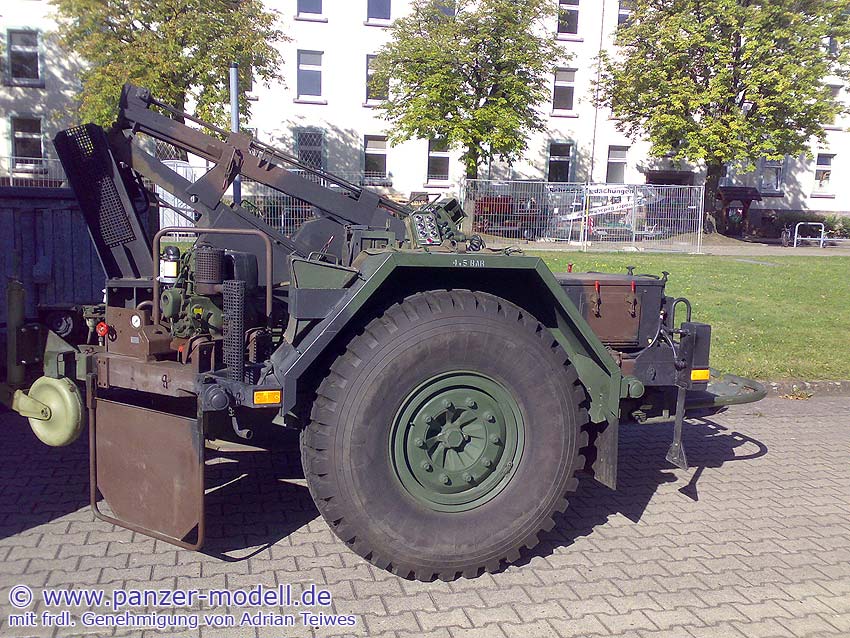

Gesamtansicht hinten rechts

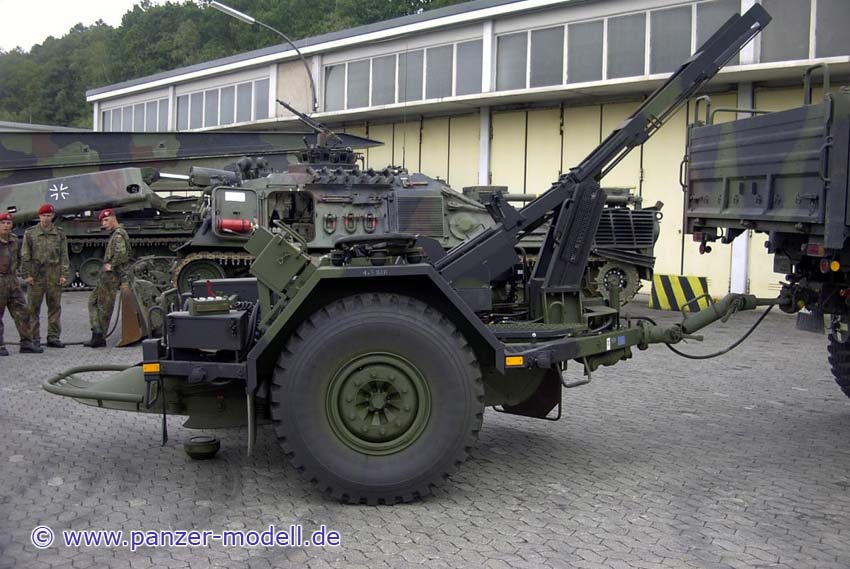

rechte Seite

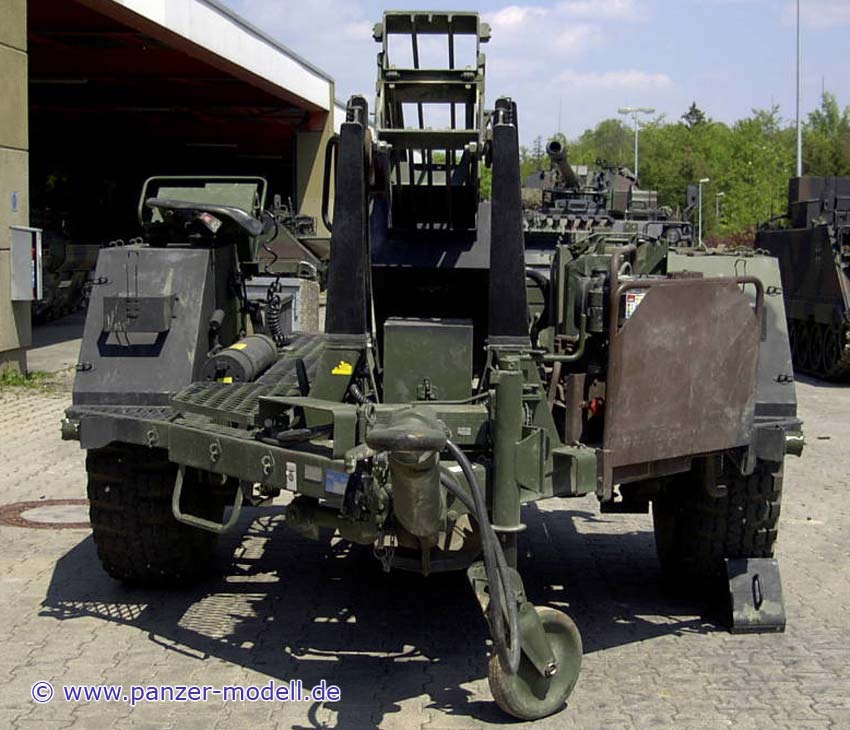

Vorderseite

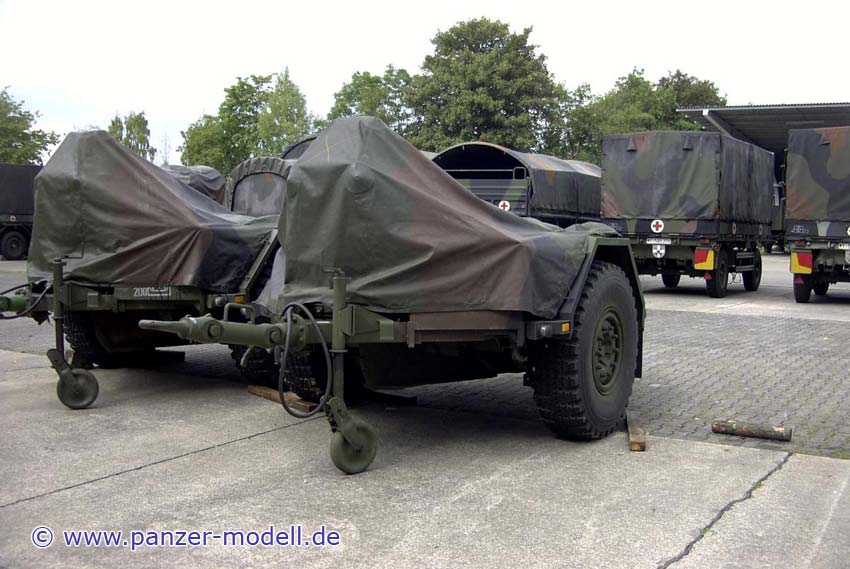

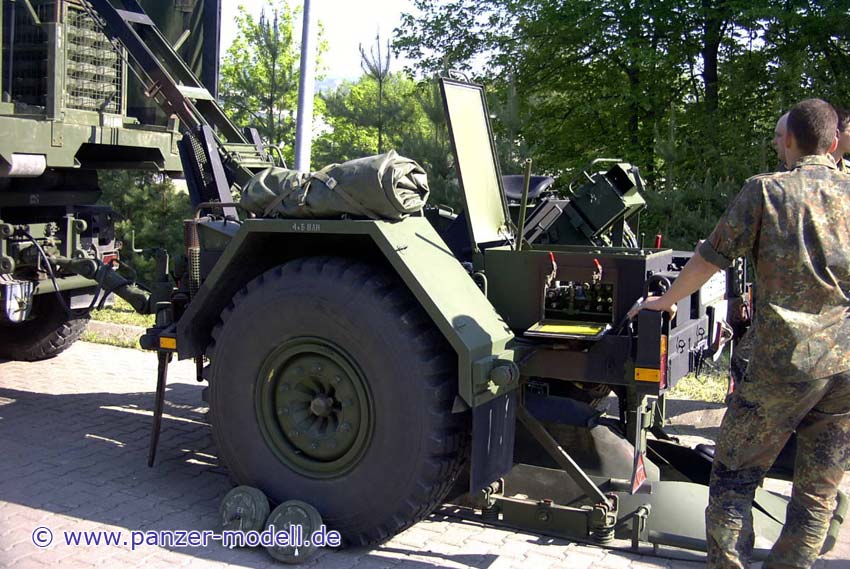

gesamtansicht vorn rechts, mit Planenverdeck

Stützrolle und Anhängearm

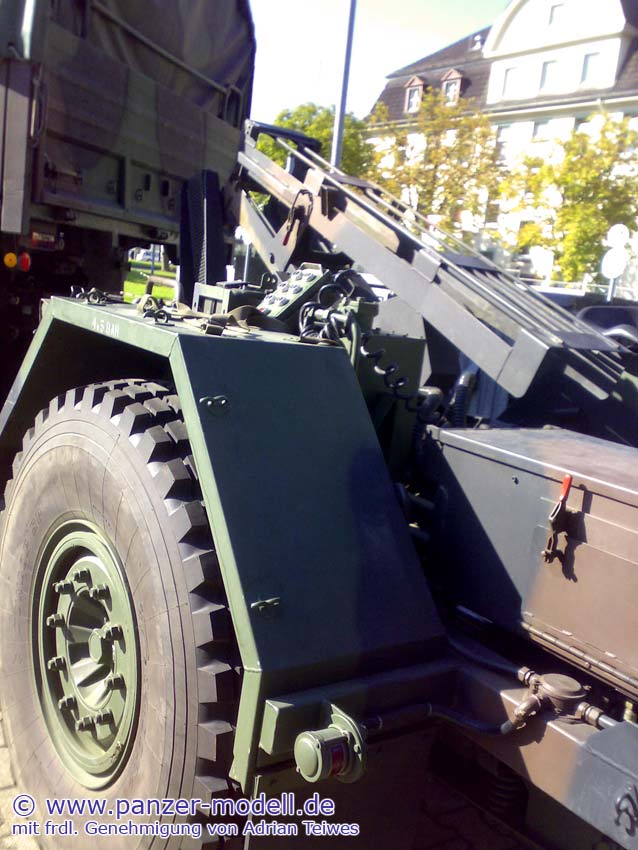

vordere linke Seite

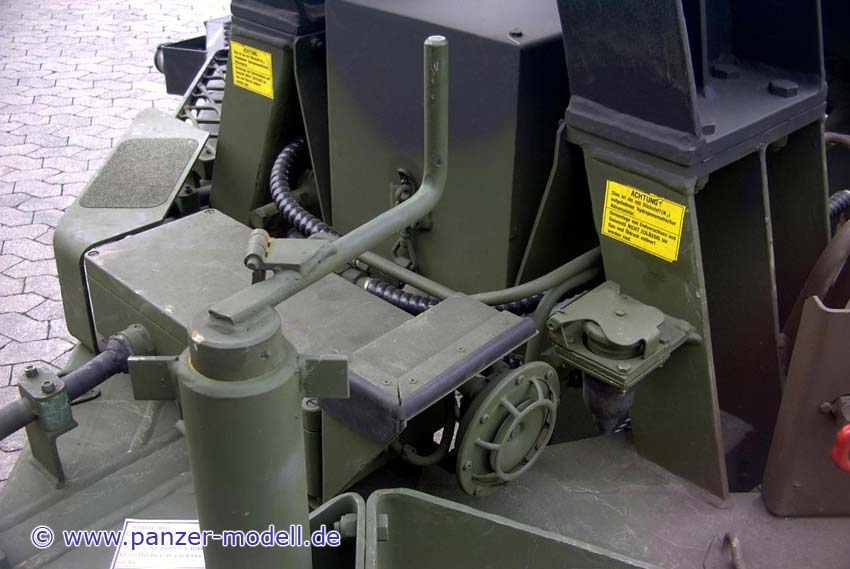

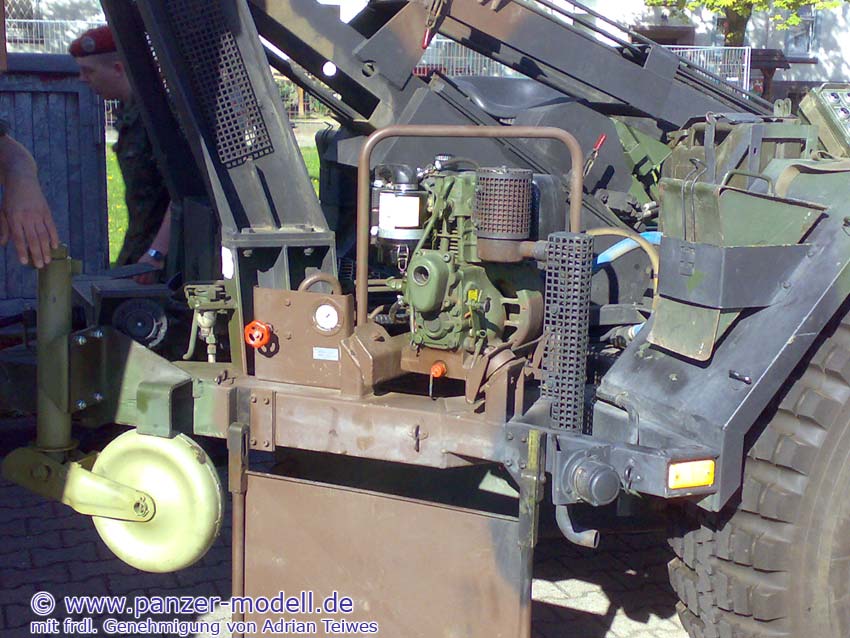

Vordere Seite mit Kurbel für Stützrad

linkes Rad mit Abdeckung

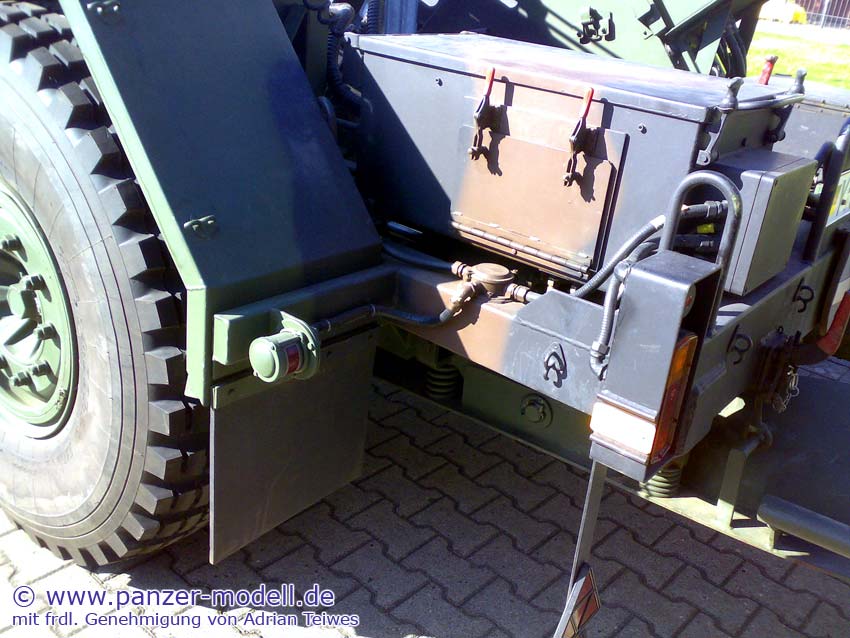

Hintere linke Seite

Ansicht von hinten links

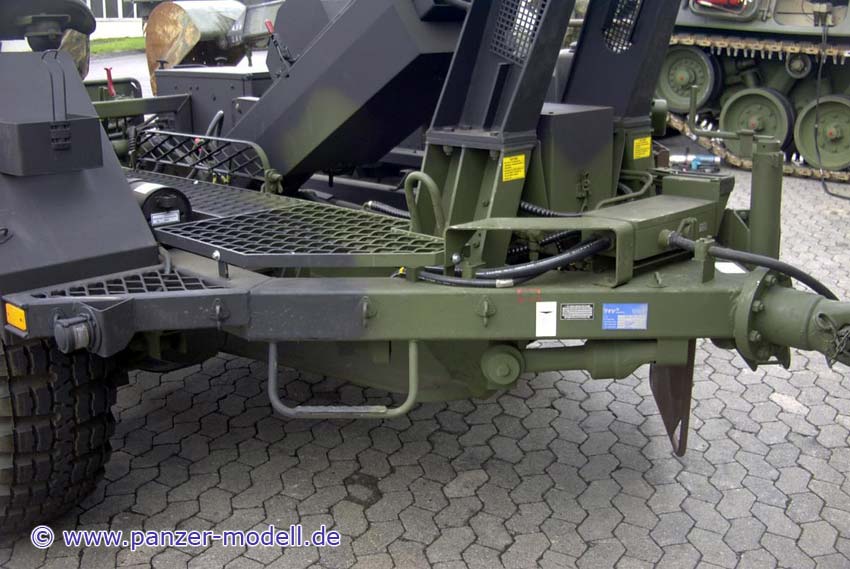

hintere Seite

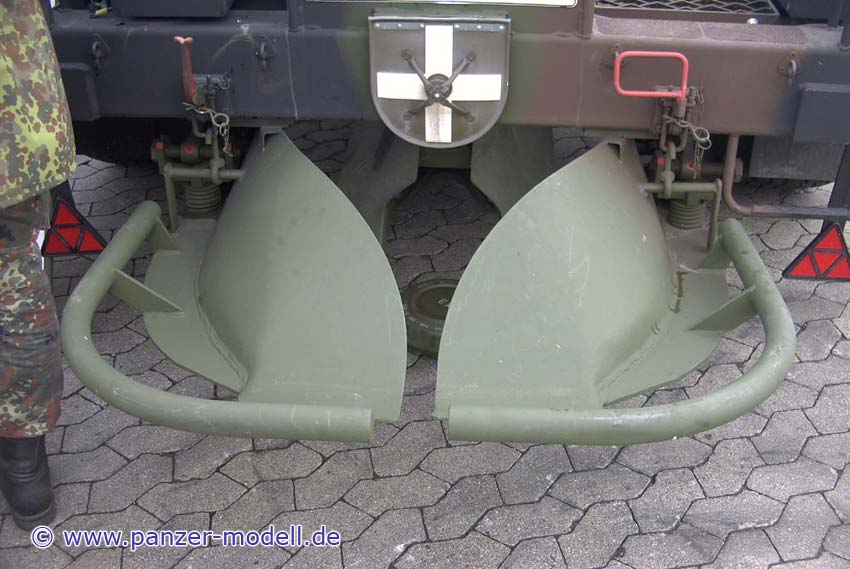

Heckseite mit Tarnleitkreuz und Einebner

Unterseite

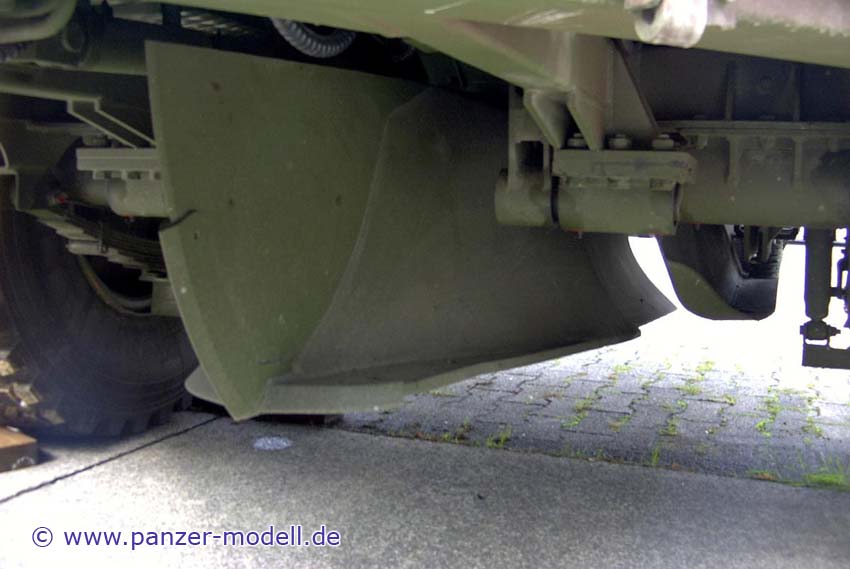

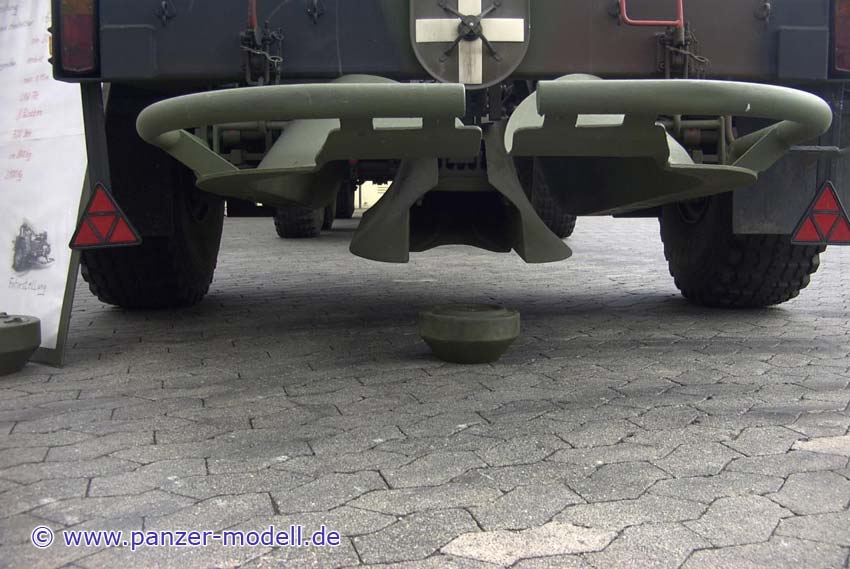

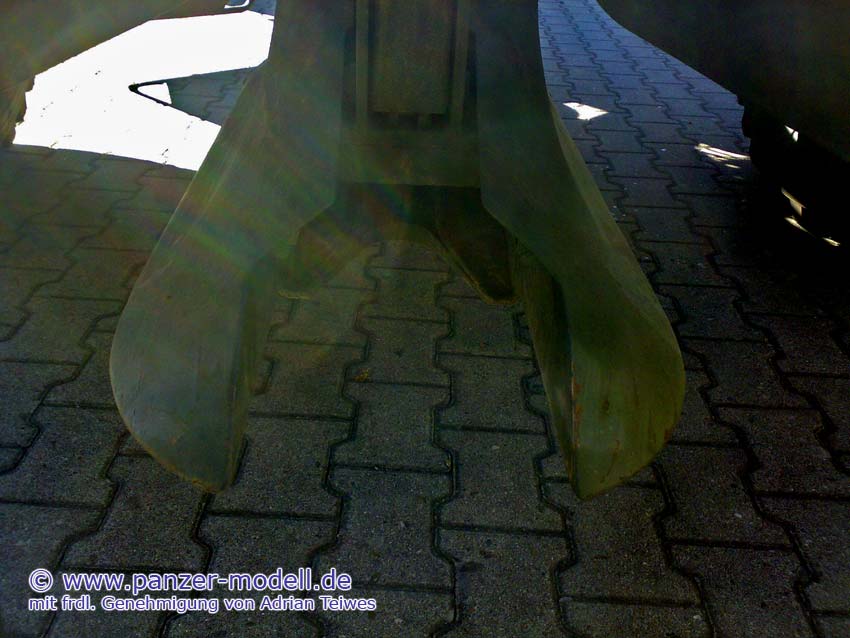

Pflug und Minenausstoßöffnung

Unterseite vin hinten

hintere rechte Seite

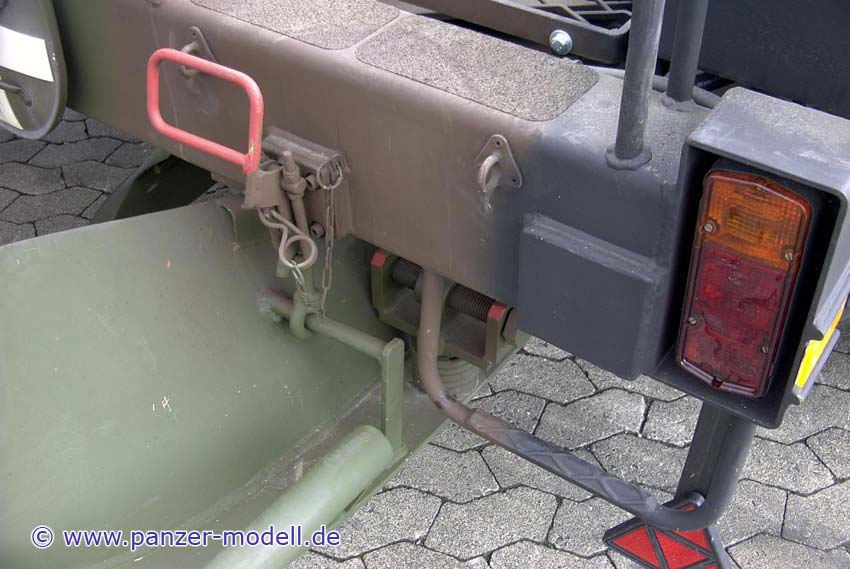

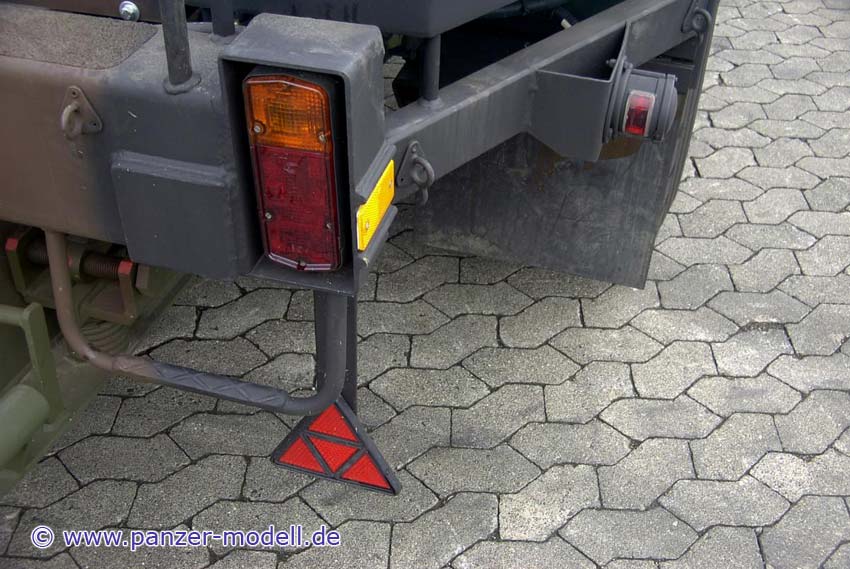

Beleuchtung und Katzenaugen rechts hinten

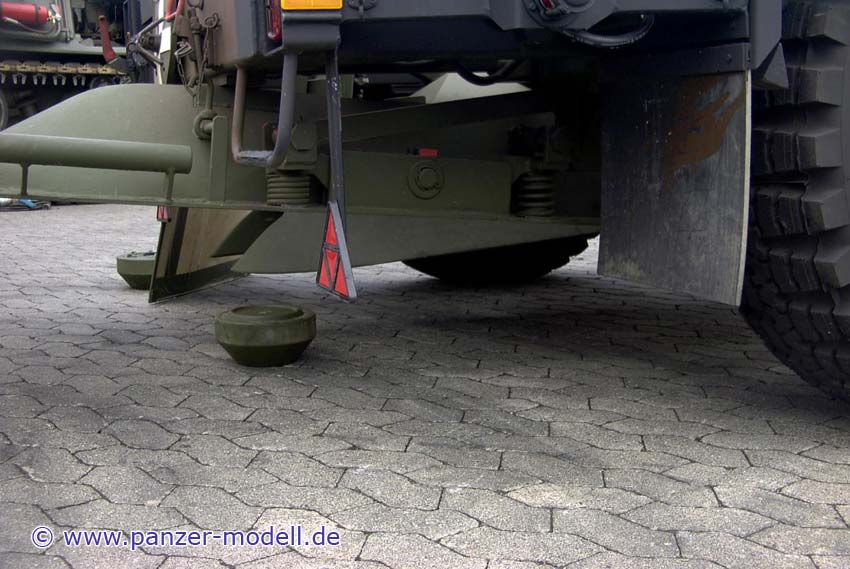

hintere Unterseite von rechts

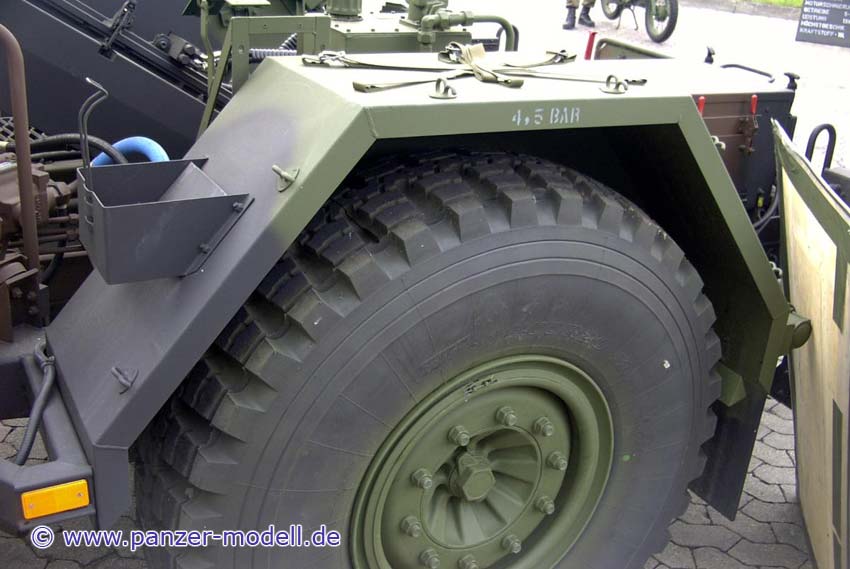

rechtes Rad

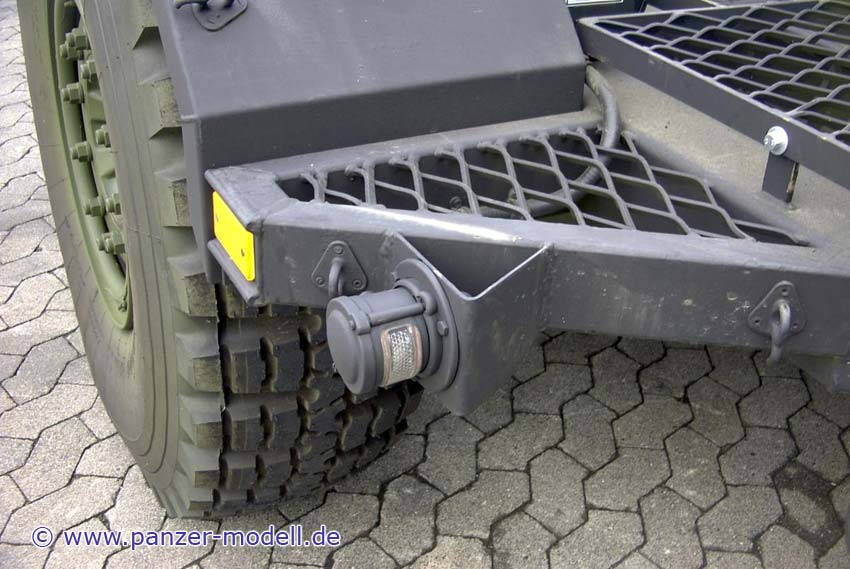

Begrenzungsleuchte rechts vorn

vordere rechte Seite

vordere Seite rechts

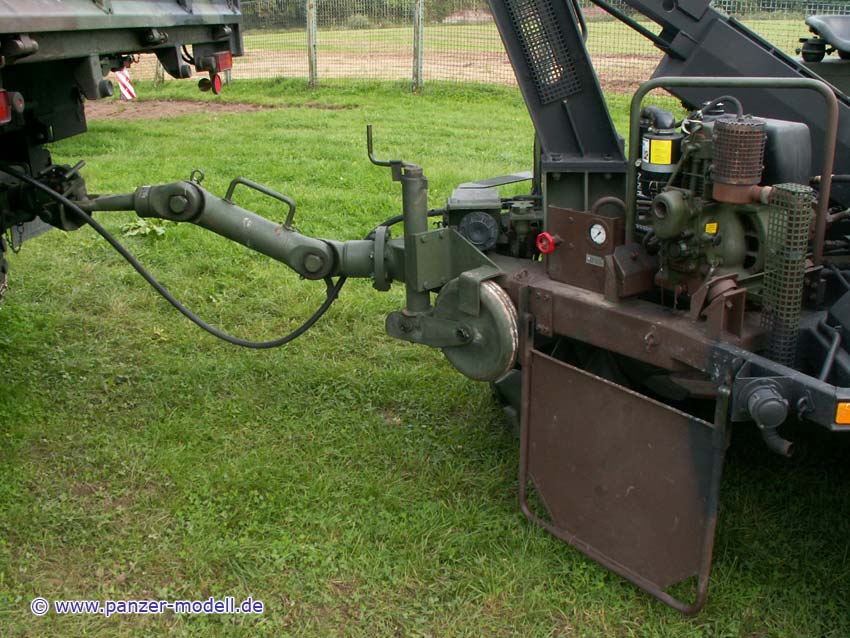

Vorderer Bereich unter Minenrutsche

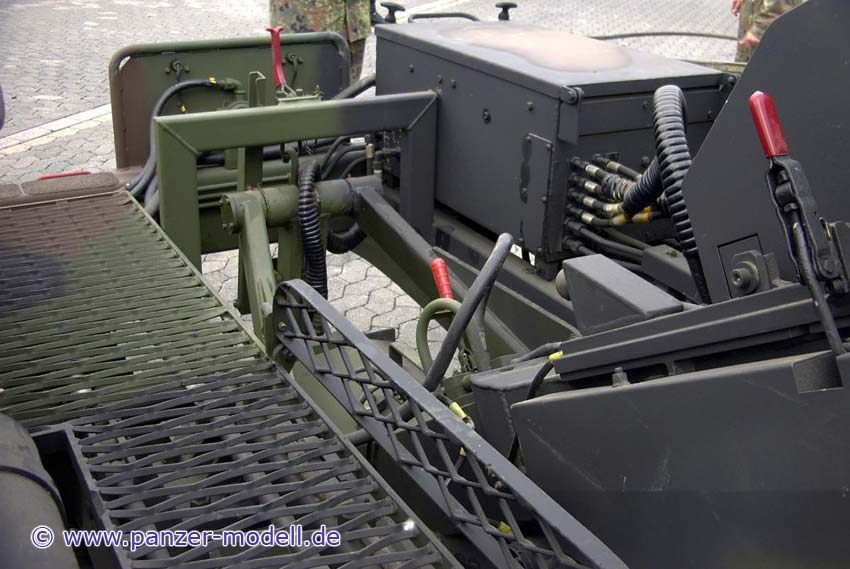

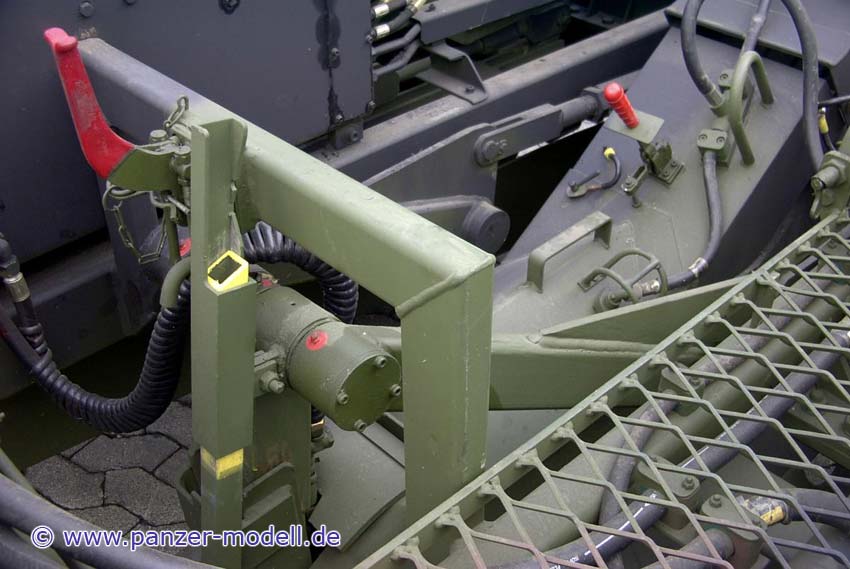

Hydraulikeinstellungen

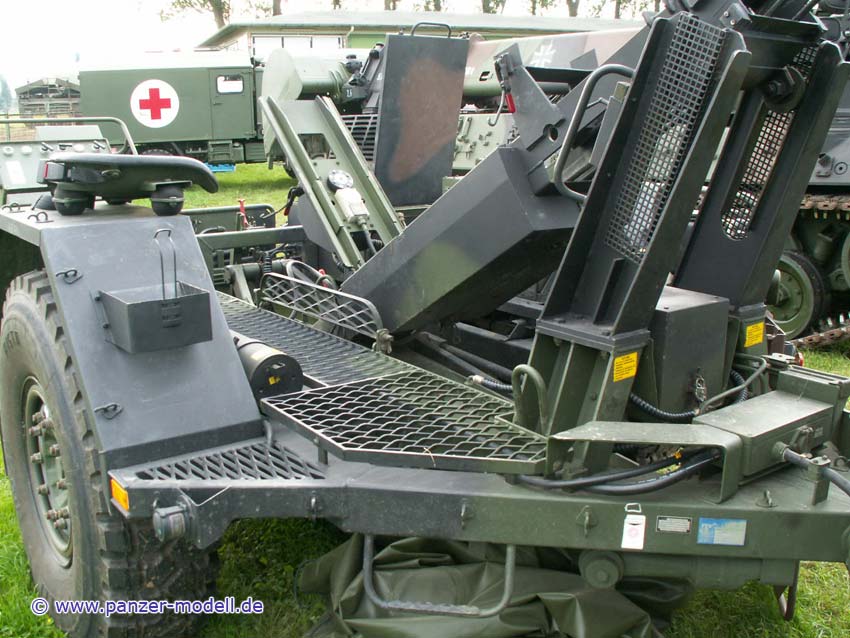

hinterer Teil Minenrutsche mit Durchlass

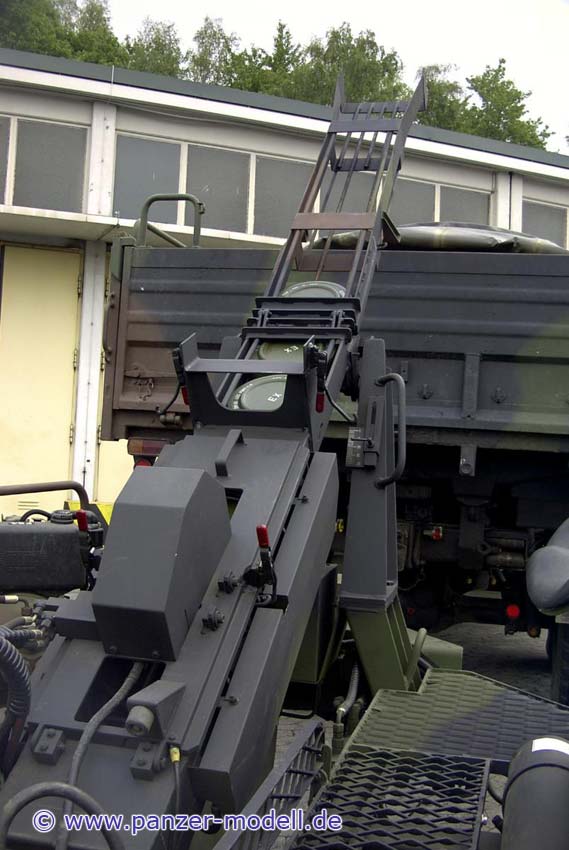

Minenrutsche von hinten

rechte Seite auf Kotflügel

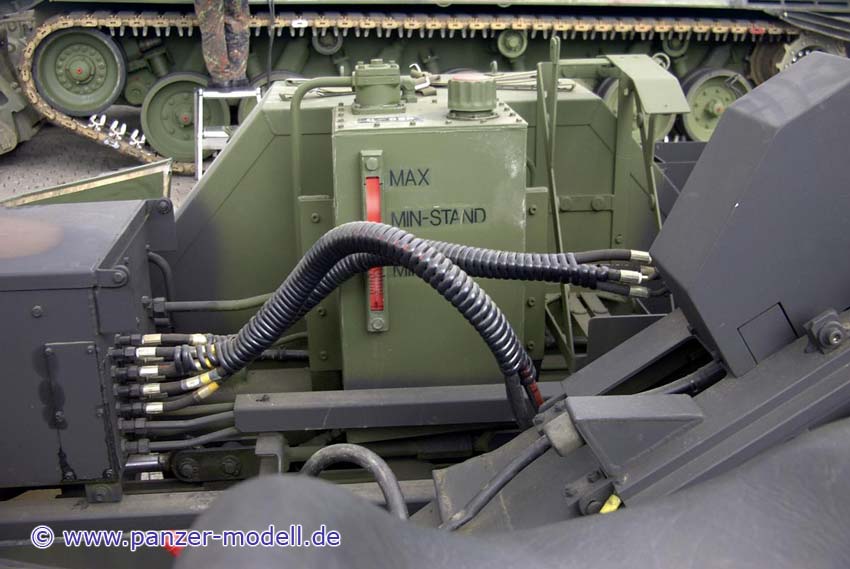

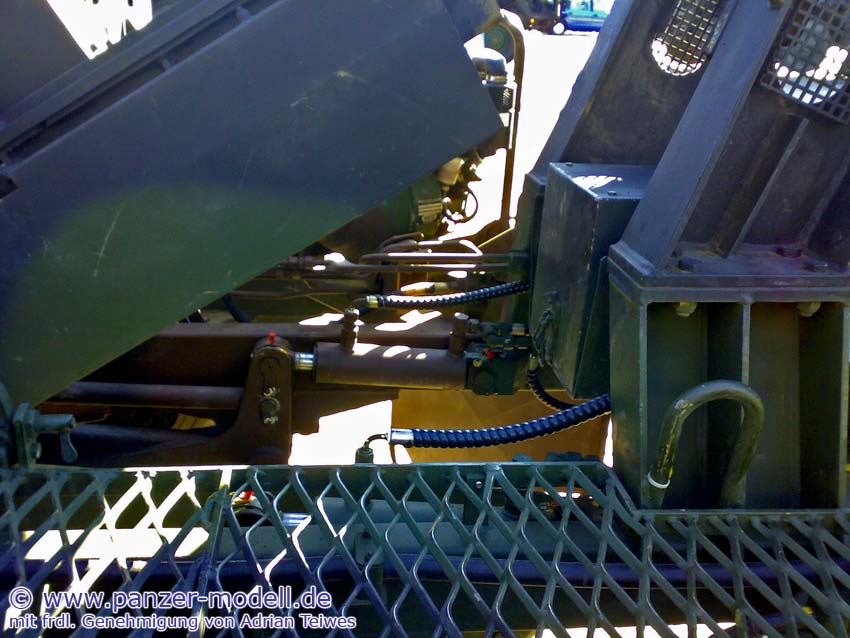

Hydraulikschläuche links

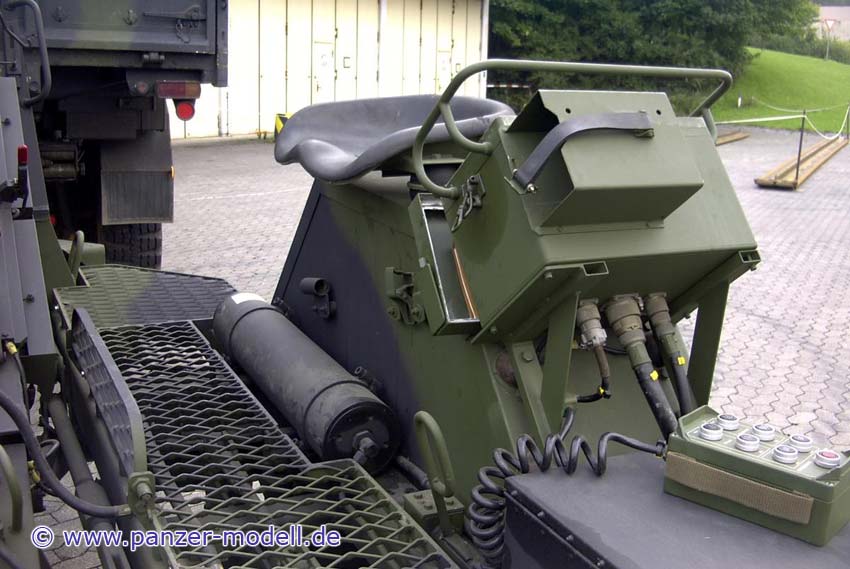

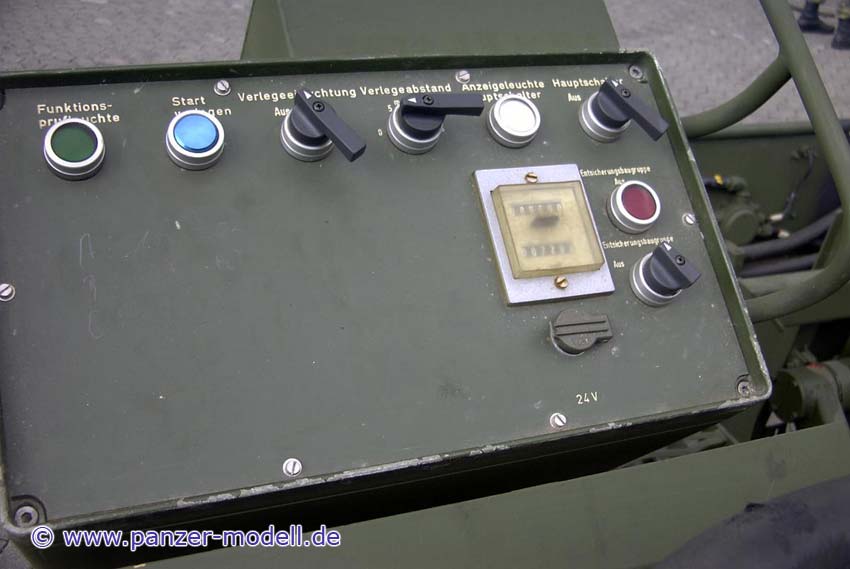

Einstellbox

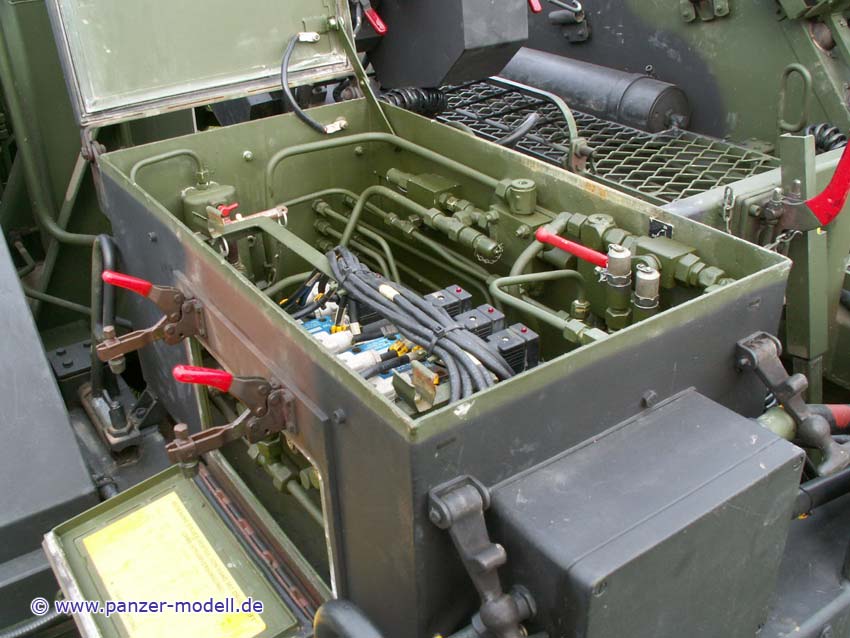

geöffnete Hydraulikbox rechts
