M5A1 Stuart VI in den Farben der A Squadron, 23rd Hussars, 29th Armoured Brigade, 11th Armoured Division
Unser drittes "In Detail" befasst sich diesmal mit einem alliierten Fahrzeug des 2. Weltkrieges, genauer gesagt dem leichten Aufklärungspanzer M5A1 Stuart VI.
Der M5 ist eine Weiterentwicklung des leichten M3 Stuart Panzers, der sowohl in US Amerikanischen als auch in brtitischen, französischen und über Lend-and-Lease auch in russichen Diensten stand.
Der M3 Stuart - in britischen Diensten auch als Honey bekannt - verfügte zwar nur über eine 3,7cm Kanone, war aber aufgrund seiner Höchstgeschwindigkeit sehr gut für Aufklärungseinsätze geeignet. War die erste Generation von US Panzern noch mit überschüssigen Flugzeugsternmotoren ausgerüstet, so wurde aufgrund des hohen Benzinverbrauches und der Neigung der zu Motorbränden schnell klar, daß diese durch normale Motoren ersetzt werden müssen.
Die logische Weiterentwicklung des M3 war der M5, der mit zwei 8-Zylinder Cadillac Motoren ausgestattet war. Das Fahrzeug erreichte die respektable Geschwindigkeit von knapp 60 km/h. Augenscheinlichstes Unterscheidungsmerkmal zwischen M3 und M5 ist das hochgezogene Motordeck.
Das hier abgebildete Fahrzeug steht in der WTS Koblenz und ist in den Farben der britischen Armee gehalten.
Technische Daten befinden sich im Anschluss an die Bilder.
Seitenangaben beziehen sich auf "In Fahrtrichtung gesehen"
Frontansicht des knapp 15 Tonnen schweren Aufklärungspanzers
|

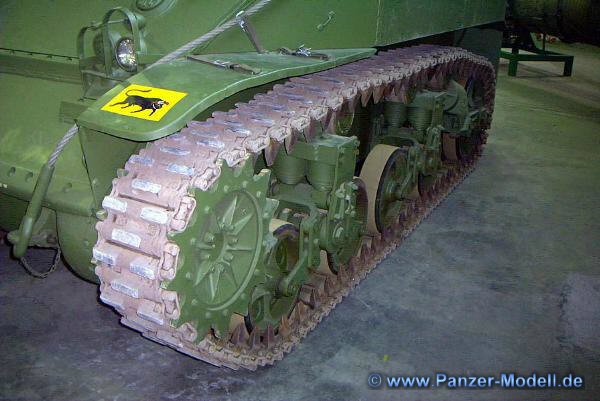

Blick auf das Laufwerk mit 2 Rollenwagen
|

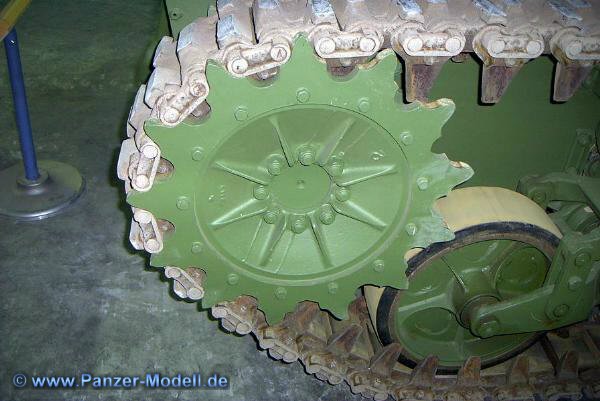

Spätes Treibrad
|
Rollenwagen mit den ganzteiligen späten Laufrädern
|

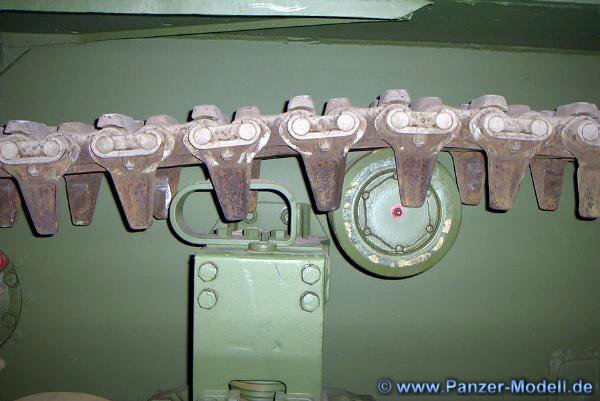

"Returnroller" des Laufwagens
|
Ebenfalls durchgängiges spätes Leitrad
|

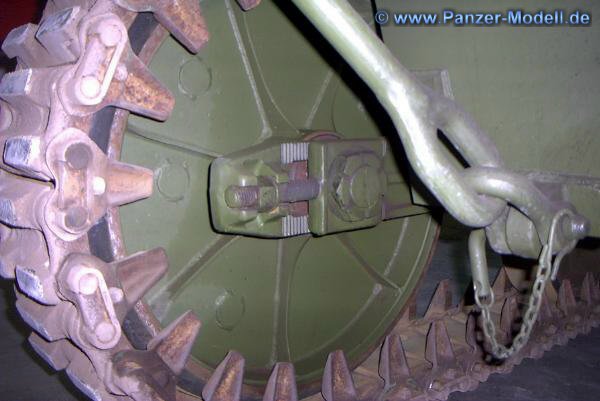

Blick auf den Kettenspannmechanismus
|

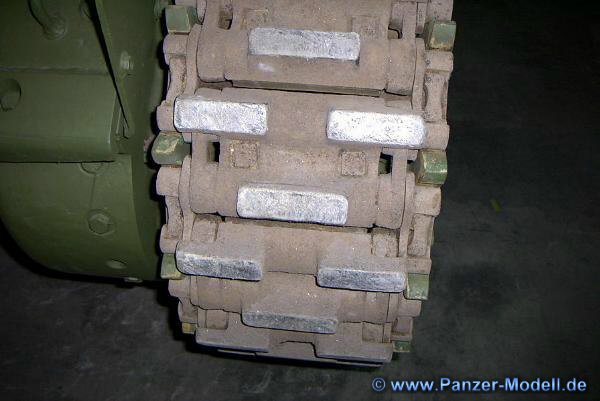

Endverbinderstahlkette mit Bar Cleatpattern
|

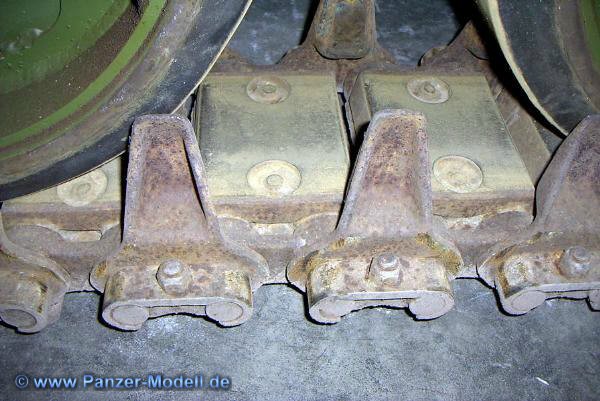

Detailaufnahme der Endverbinder. Die Führungszähne sind übrigens Teil der Endverbinder.
|

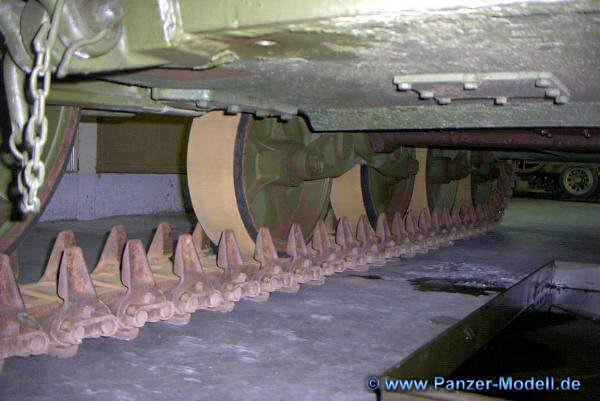

Blick von innen auf die Laufräder
|
Das erhöhte Motordeck
|
Heck von Rechts hinten
|

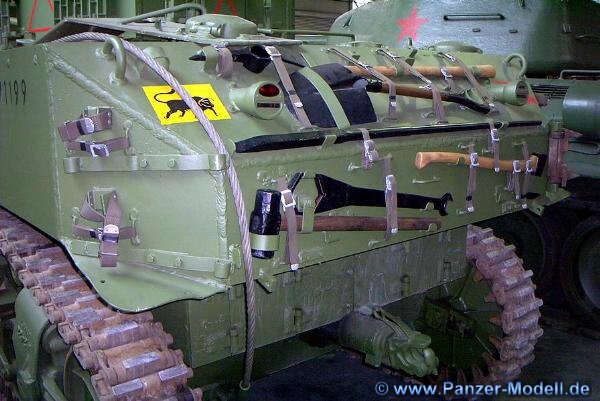

Anordnung des Bordwerkzeugs
|
Linke Rückleuchte. Der Stier auf gelben Grund ist das Abzeichen der 11th Armoured Division
|

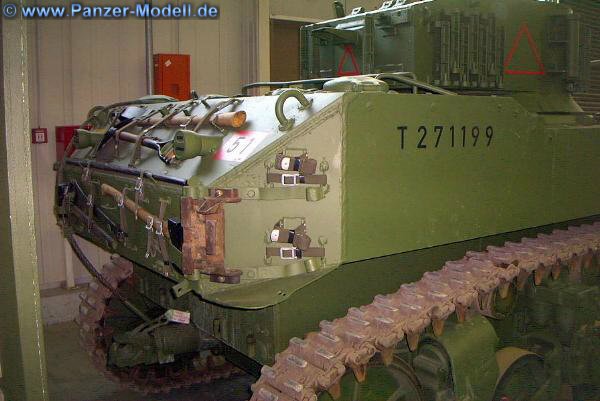

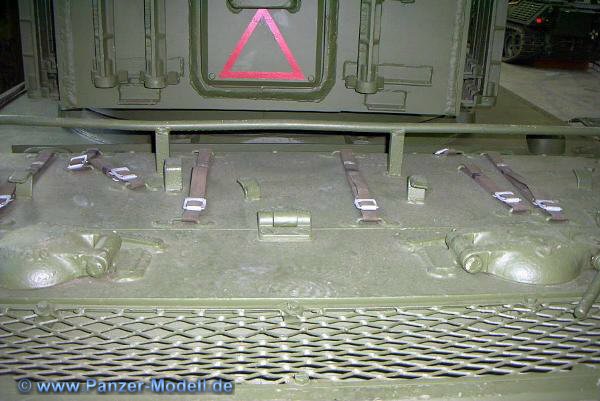

Blick von hinten auf das Motordeck. Das rote Dreieich ist das taktische Symbol für das A Squadron der Einheit.
|

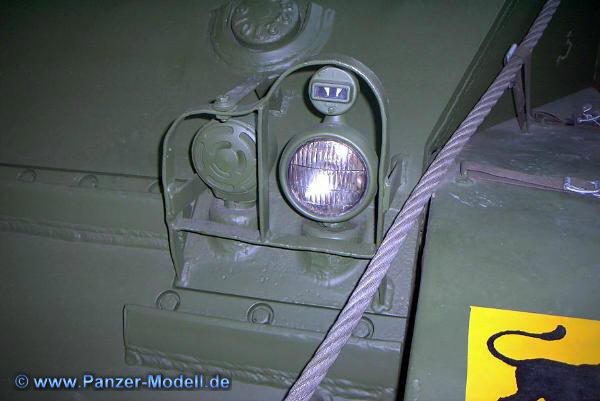

Frontscheinwerfer
|

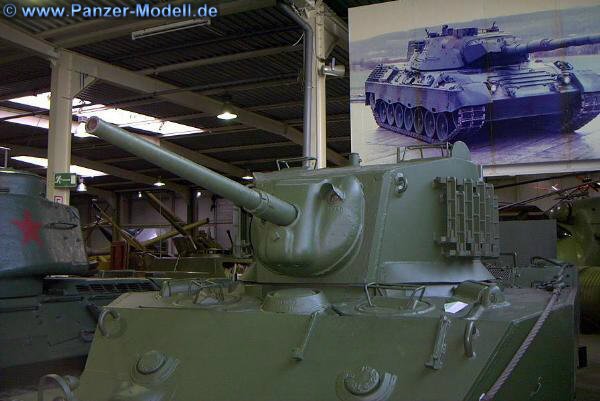

Blick auf den Turm
|
Gesamtansicht
|
Technische Daten M5/M5A1A1 |
Fahrzeugart: |
leichter Kampfpanzer, Aufklärungspanzer |
Hersteller: |
Cadillac Motor Division |
Baujahr: |
1943 |
Stückzahl: |
8884 |
Besatzung: |
4 Mann |
Bewaffnung: |
37 mm L/56,6 Kanone M6
3 x 0.30 Caliber MG |
Munitionsvorrat: |
147 Schuss 37 mm, 6750 Schuss 0.30 cal. |
Panzerung: |
Wanne - 10 bis 29 mm
Turm - 13 bis 51 mm |
Motor: |
2 x 8 Zylinder Viertakt V Otto Cadillac Model 42
mit je 5766 ccm |
Leistung: |
2 x 110 PS |
Höchstgeschwindigkeit |
58 km/h |
Kraftstoffvorrat: |
337 l |
Fahrbereich: |
ca. 160 km |
Länge: |
4838 mm |
Breite: |
2286 mm |
Höhe: |
2565 mm |
Gewicht: |
15,2 t |
Leistungsgewicht: |
14,5 PS/t |
Bodenfreiheit: |
419 mm |
Kletterfähigkeit: |
450 mm |
Grabenüberschreitfähigkeit: |
1615 mm |
Watfähigkeit: |
914 mm |
Internetempfehlung:
(c) 10/2001 Carsten Gurk
