Die Schwimmschnellbrücke Amphibie M3 ist ein hochmobiles amphibisches Vier-Rad-Fahrzeug mit Allradantrieb (4×4). Sie wird zum schnellen Bau von Schwimmbrücken (aneinandergekoppelt) und als Fähren (einzeln oder gekoppelt) eingesetzt, um Rad- und Kettenfahrzeugen den Übergang über mittlere und breite Gewässer zu ermöglichen.
Hersteller der Amphibie M3 ist General Dynamics European Land Systems GmbH (ehem. Eisenwerke Kaiserslautern). Die Bundeswehr beschaffte zwischen 1996 und 1999 insgesamt 30 Fahrzeuge, die alle im Pionierbataillon 130 in Minden eingesetzt werden.
Die Amphibie M3 besteht aus den Hauptkomponenten:
* Hauptschwimmkörper, auf dem das Fahrerhaus und die Antriebsanlage für den Einsatz an Land und auf dem Wasser integriert sind,
* zwei hydraulisch ausschwenkbaren Seitenschwimmkörpern,
* drei Rampen, die zur Verbindung der Einzelfahrzeuge zur Fähre und Brücke, der Bildung der Brückenfahrbahn sowie als Auf- bzw. Abfahrrampe dienen und
* einem hydraulischen Bordkran, der zum Verlegen der Rampen benötigt wird.
Die M3 wird von einem 8 Zylinder Motor mit 360PS angetrieben, der an Land eine Geschwindigkeit von 80km/h und im Wasser 14km/h erlaubt. Im Wasser erfolgt der Antrieb und Steuerung über zwei 360° drehbare Pump-Jet Antriebe.
Die Reifen verfügen über eine Reifendruckregelanlage, beide Achsen sind lenkbar und einziehbar.
Die Fahrerkabine ist gegen kleine Waffen geschützt und ABC-sicher.
Die maximale Steigfähigkeit beträgt 60%, die Grabenüberschreitfähigkeit 1m und der Wendekreis beträgt etwa 24m.
Zur Konstruktion von 100m Schwimmbrücke werden 8 M3, 24 Soldaten und etwa 15 Minuten benötigt.
Die M3 können je nach Bedarf jeweils kurz oder lang aneinandergekoppelt werden um verschiedene Breiten zu erreichen.
Die Tragfähigkeit (Regel/Ausnahmelast) beträgt:
als Einfachfähre MLC16/MLC25
als Zweifachfähre MLC70
als Dreifachfähre MLC70 oder 2x MLC60/MLC100
als Vierfachfähre 2x MLC70
als Brücke MLC70
Die Länge einer M3 beträgt 13,03m (ohne Tarnnetzhalter 12,82m), die Breite 3,35m und die Höhe 3,97m. Mit ausgeklappten Schwimmkörpern beträgt die Breite 6,57m.
Das Gewicht beträgt etwa 26t.
Der Fahrbereich an Land beträgt etwa 725km oder etwa 6 Stunden Einsatz im Wasser
Seitenangaben beziehen sich auf "In Fahrtrichtung gesehen"

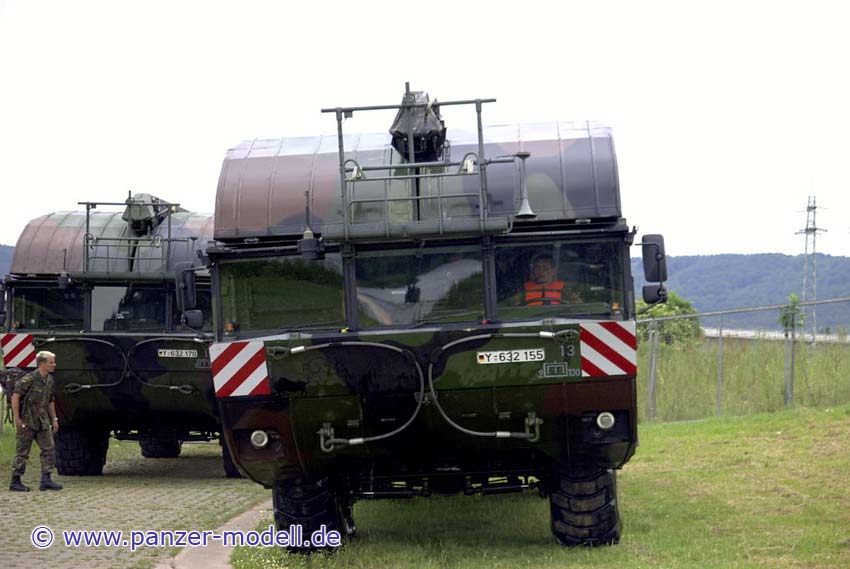

Frontseite (Schwimmkörperstellung mit 4 verstauten Verbindungsstücken)
Frontseite (Schwimmkörperstellung mit 3 verstauten Verbindungsstücken)

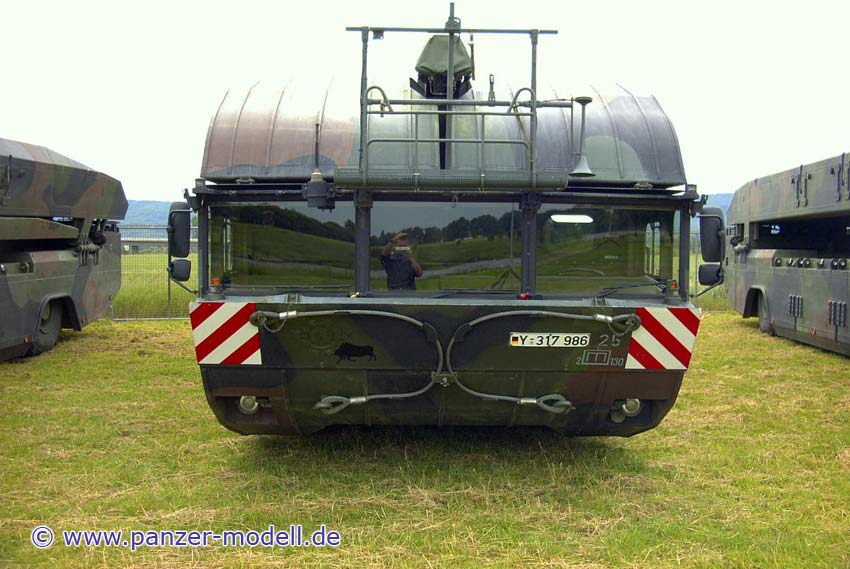

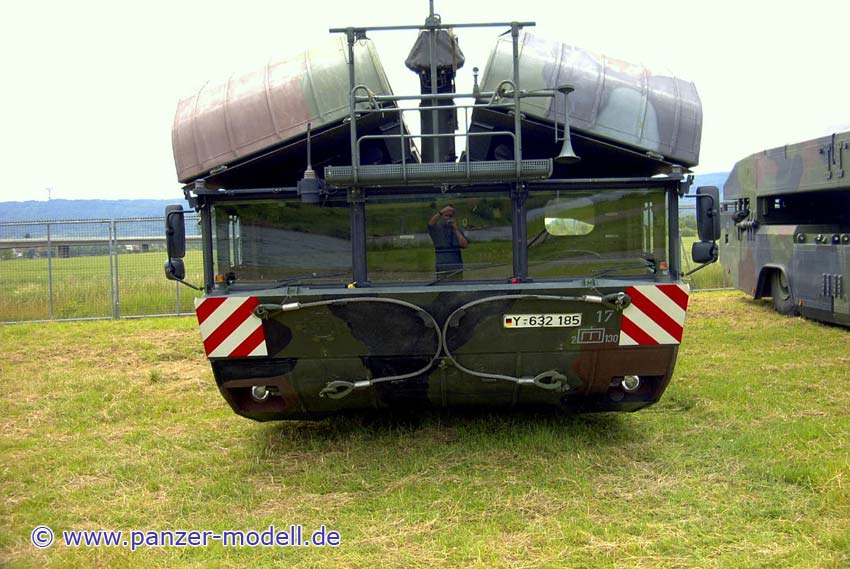

Frontseite im Straßenbetrieb
Gesamtansicht vorn links, Achsen hochgezogen

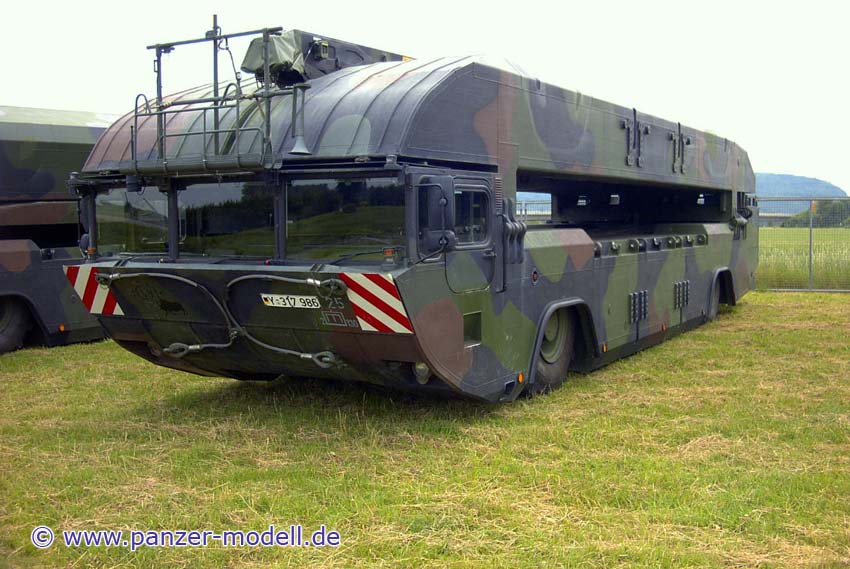

Gesamtansicht vorn links
Gesamtansicht links

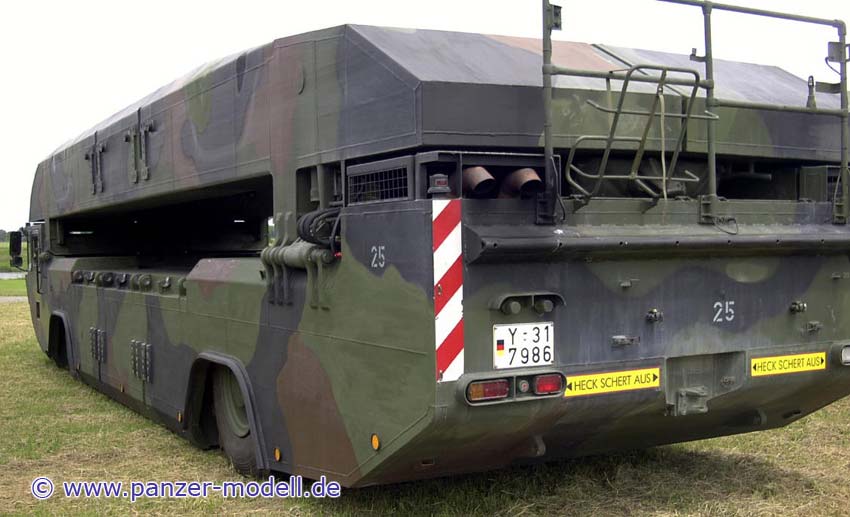

Gesamtansicht hinten links

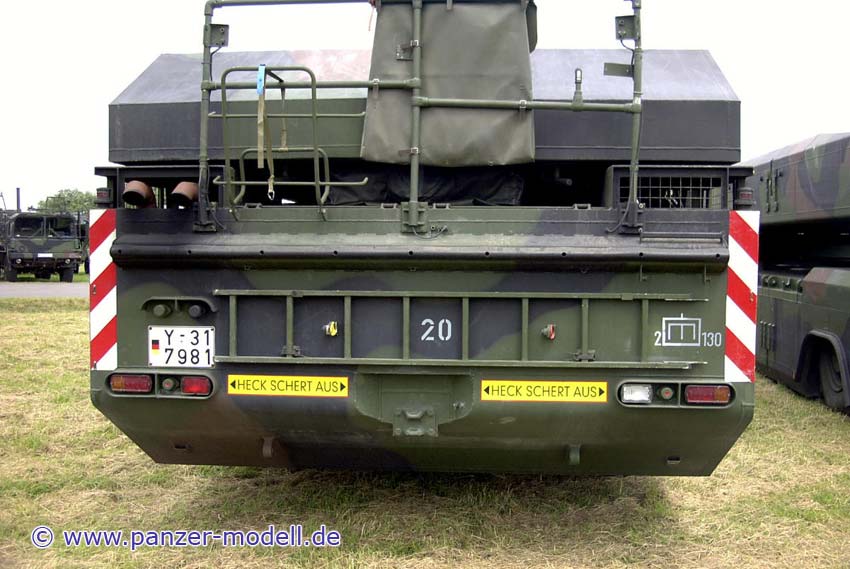

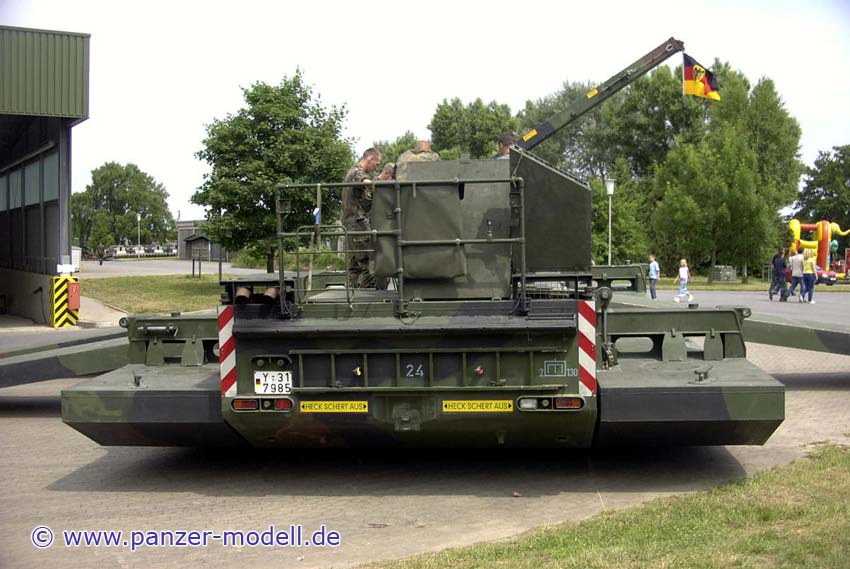

Gesamtansicht hinten
Gesamtansicht hinten, Schwimmkörper abgeklappt

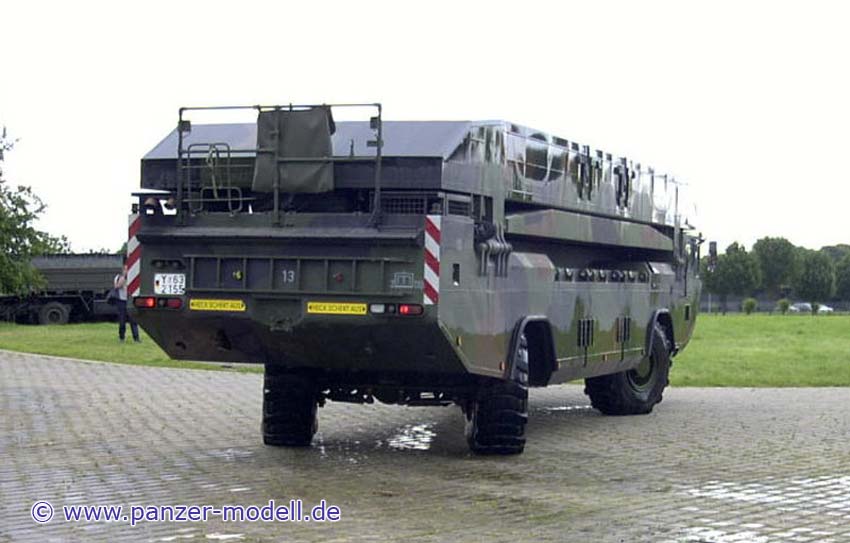

Gesamtansicht hinten rechts mit eingeschlagener Allradlenkung

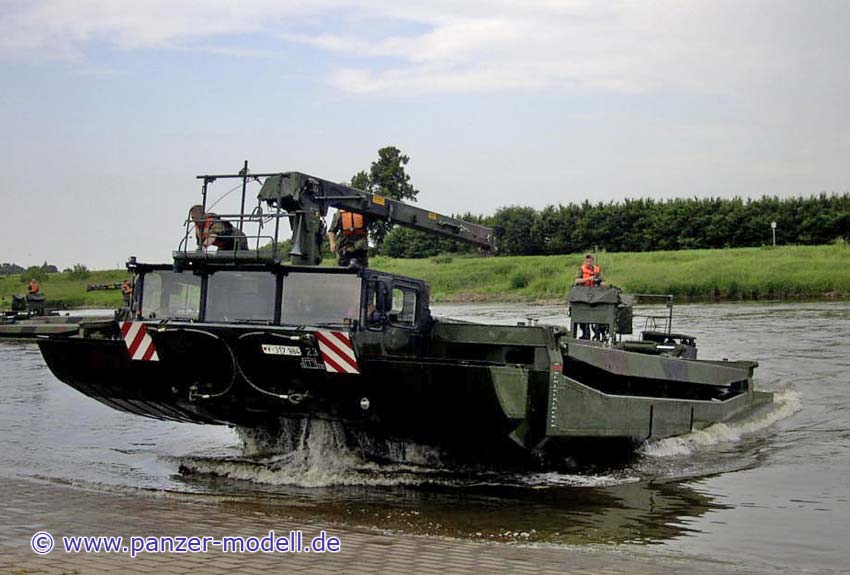

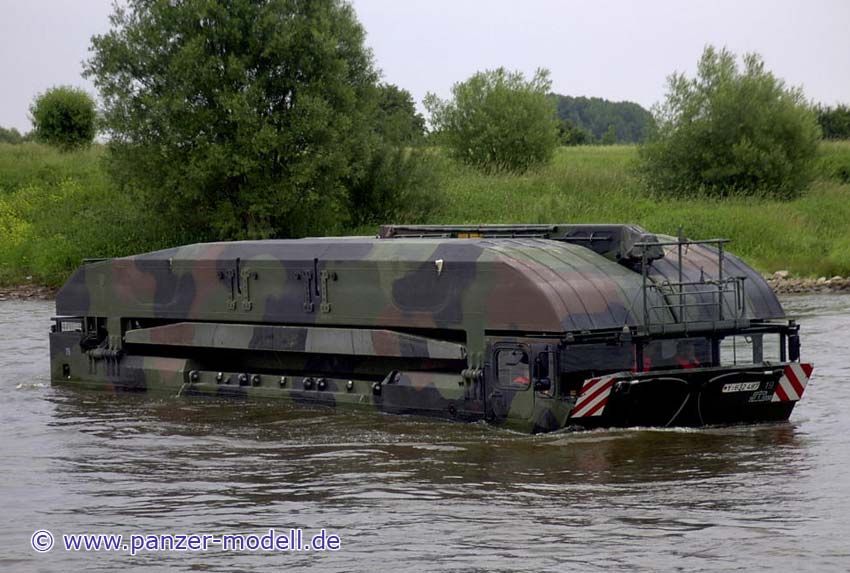

Gesamtansicht hinten rechts im Schwimmbetrieb

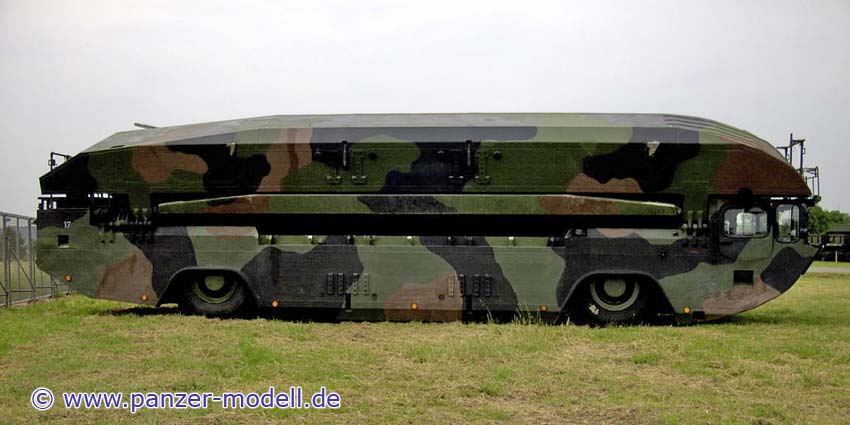

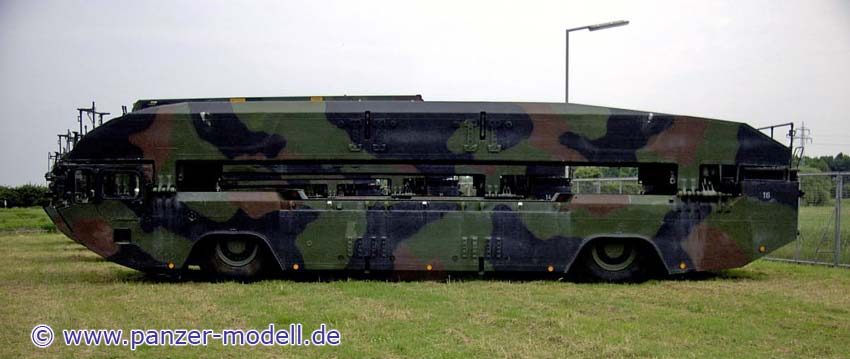

Gesamtansicht rechts in Fahrstellung

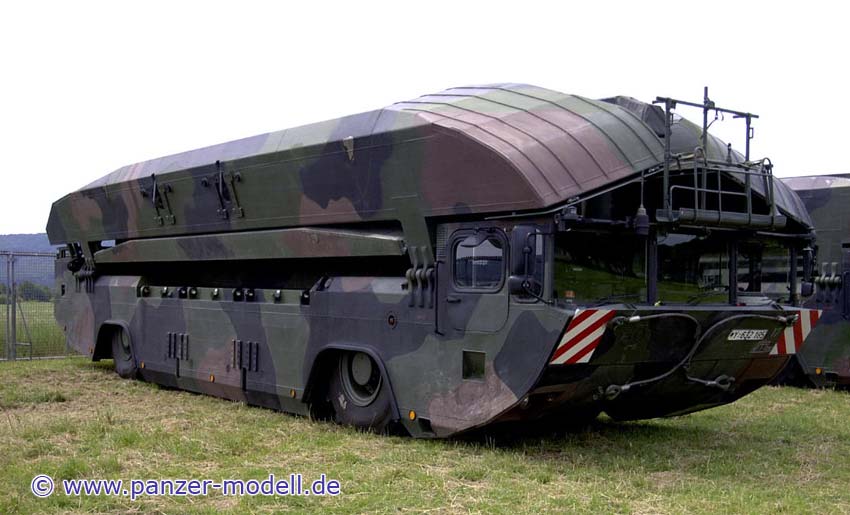

Gesamtansicht rechts - Wanne abgesenkt

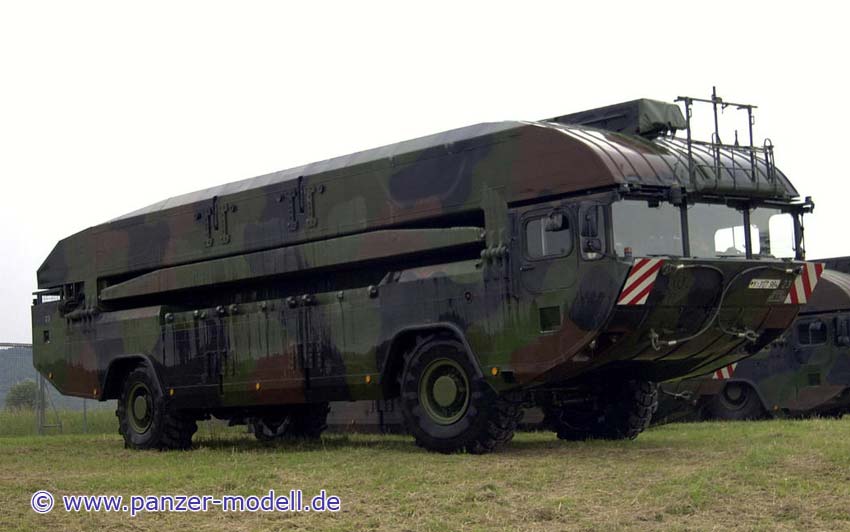

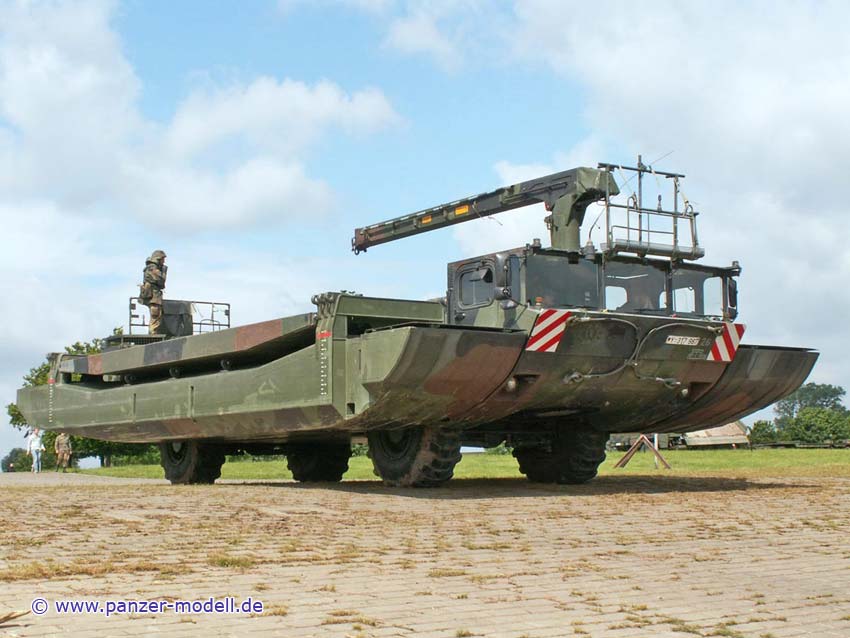

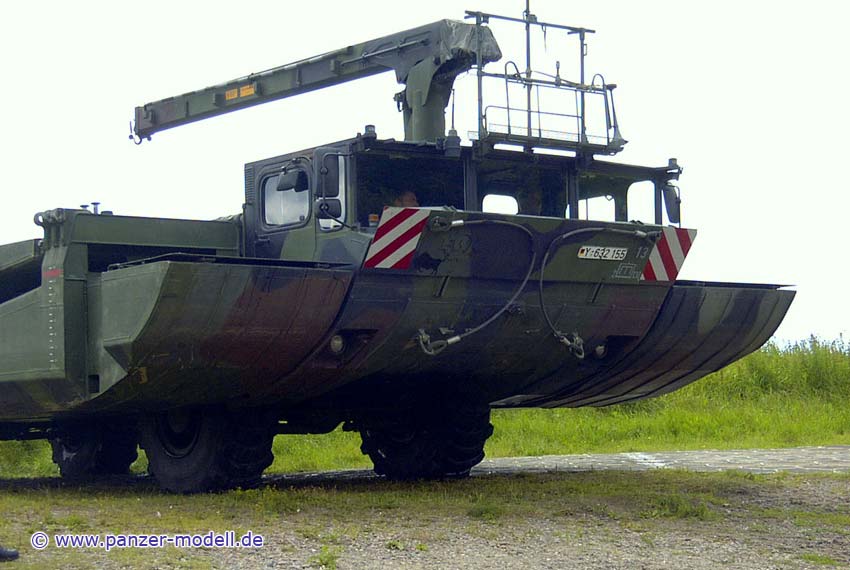

Gesamtansicht vorn rechts

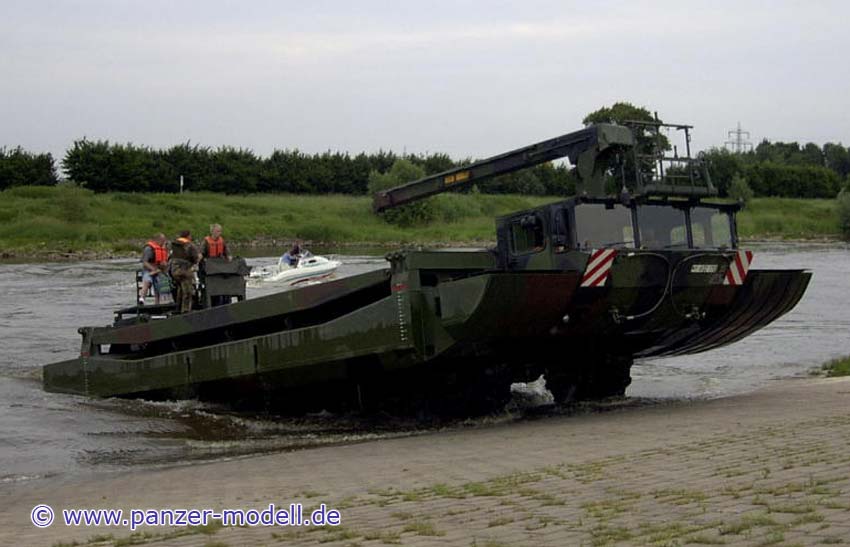

Gesamtansicht vorn rechts, Schwimmbetrieb ohne abgeklappte Schwimmkörper
Gesamtansicht vorn rechts
Gesamtansicht vorn rechts

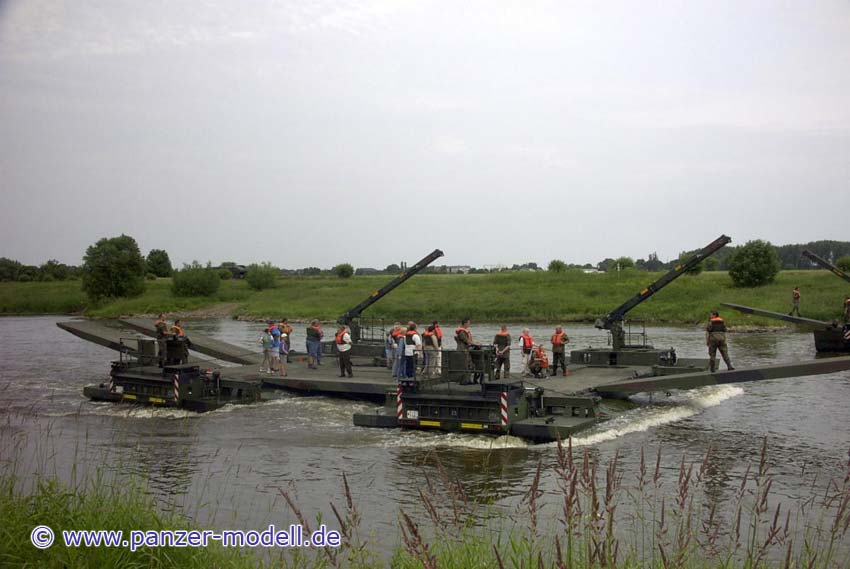

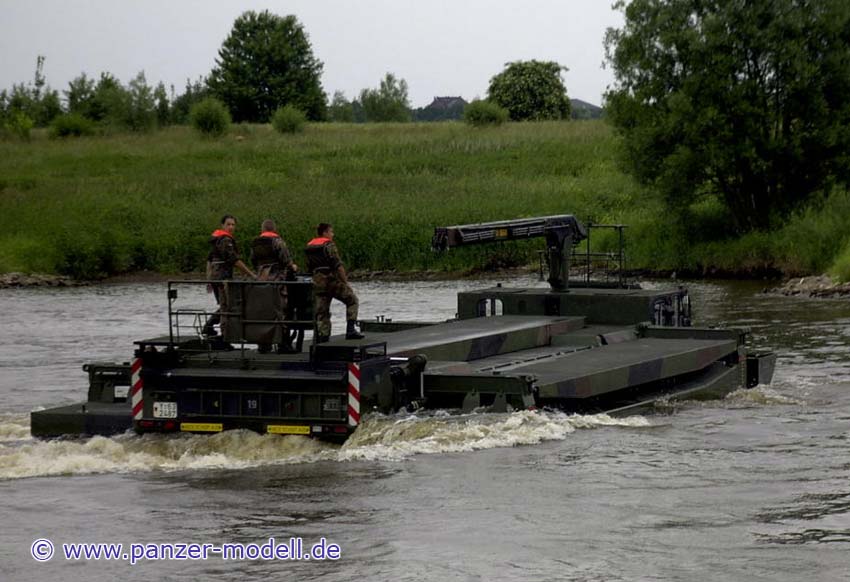

2er Fähre

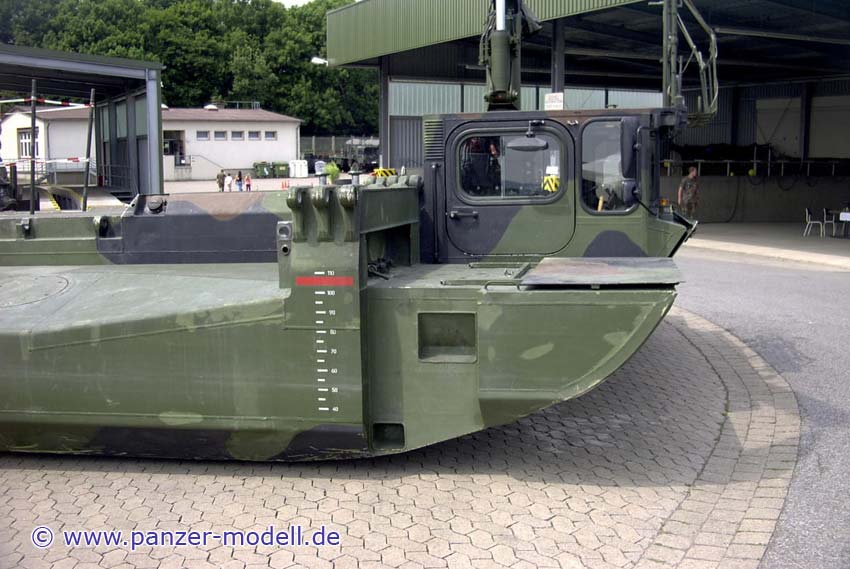

Kabine und Schwimmkörper rechts vorn
Frontseite mit abgesenkten Schwimmkörpern und hochsetztem Schwallschild

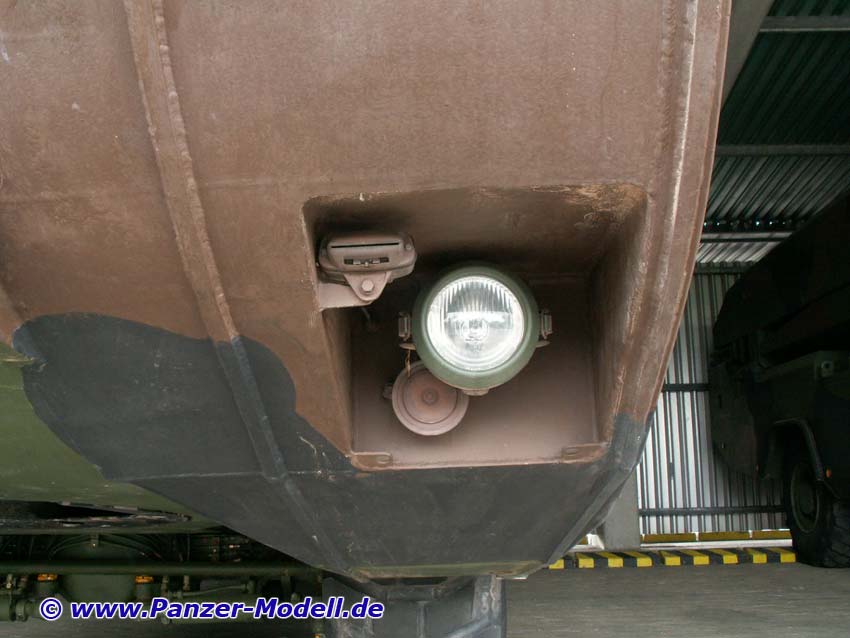

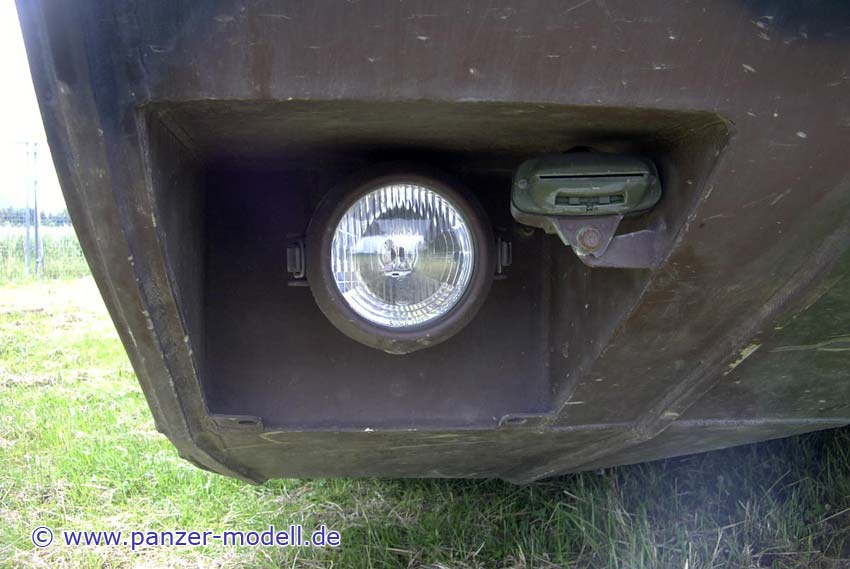

Beleuchtung vorn rechts
Abschleppseilhalterung und Herstellerlogo von rechts

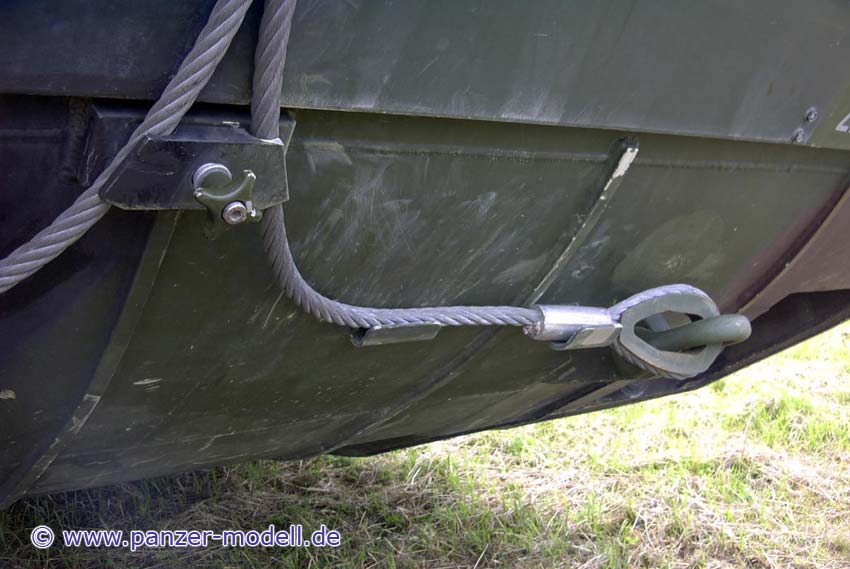

Abschleppseilhalterung vorn links

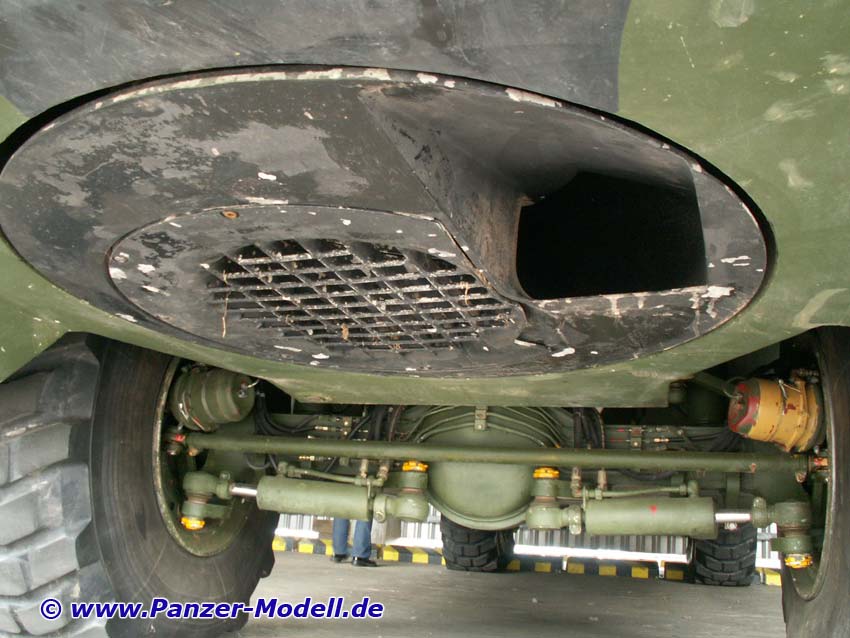

Pumpjetantrieb vorn
Beleuchtung vorn links

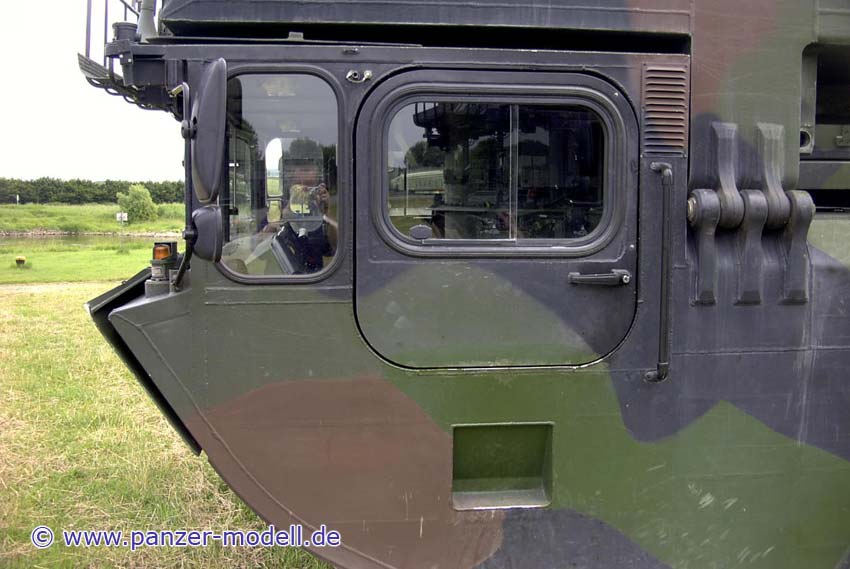

Fahrerkabine links
aufstieghilfen vorn links

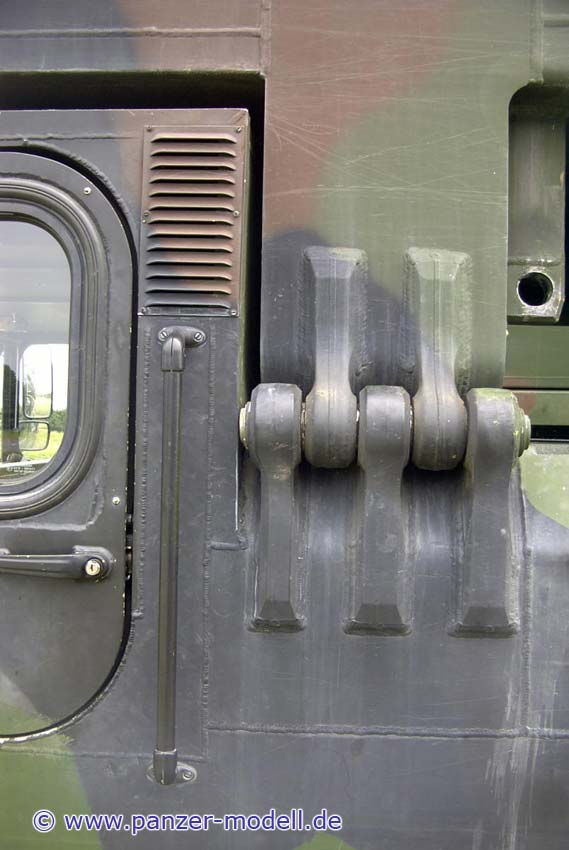

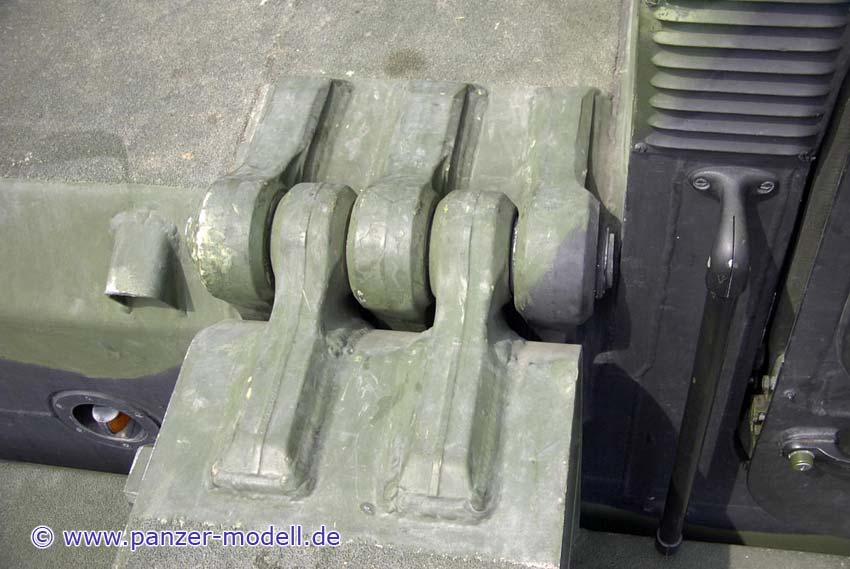

Schwimmkörperscharnier links vorn, direkt hinter Fahrerkabine

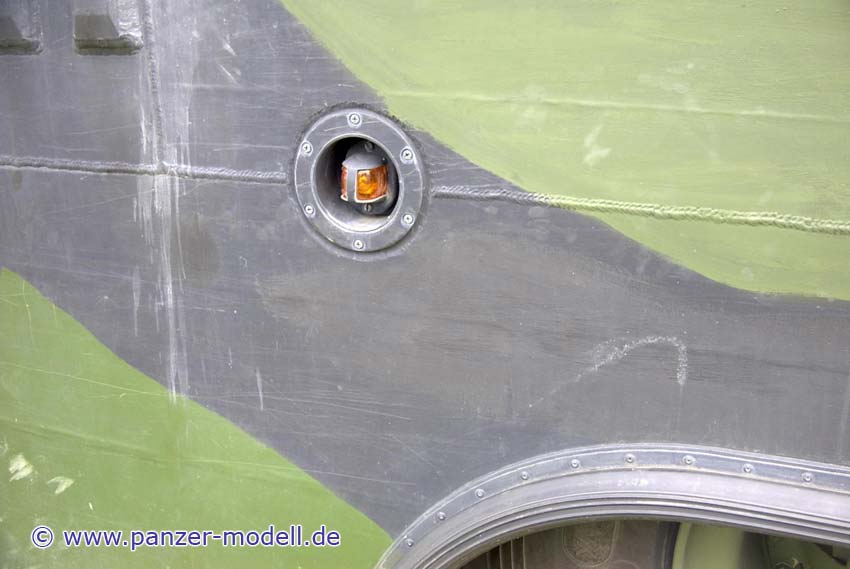

Blinker links
Eingezogener Vorderreifen links
Anschlagdämpfer links für Schwimmkörper

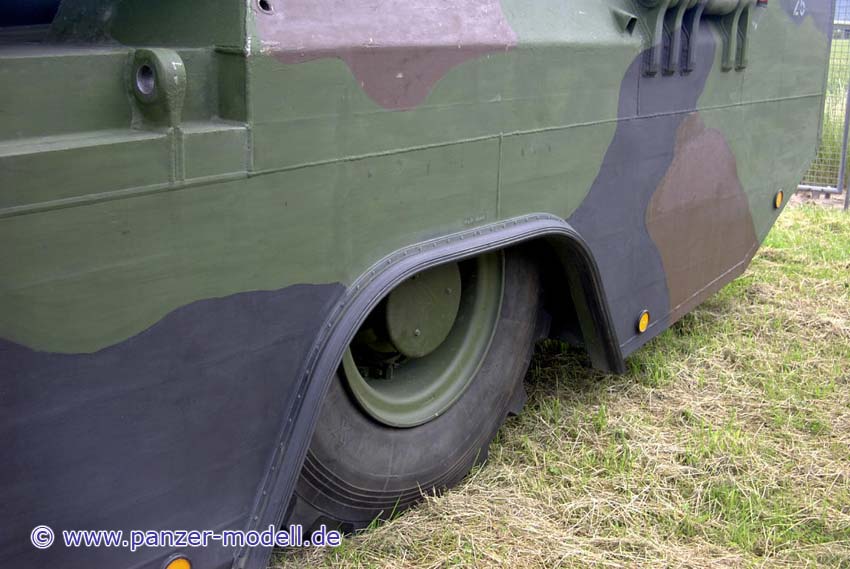

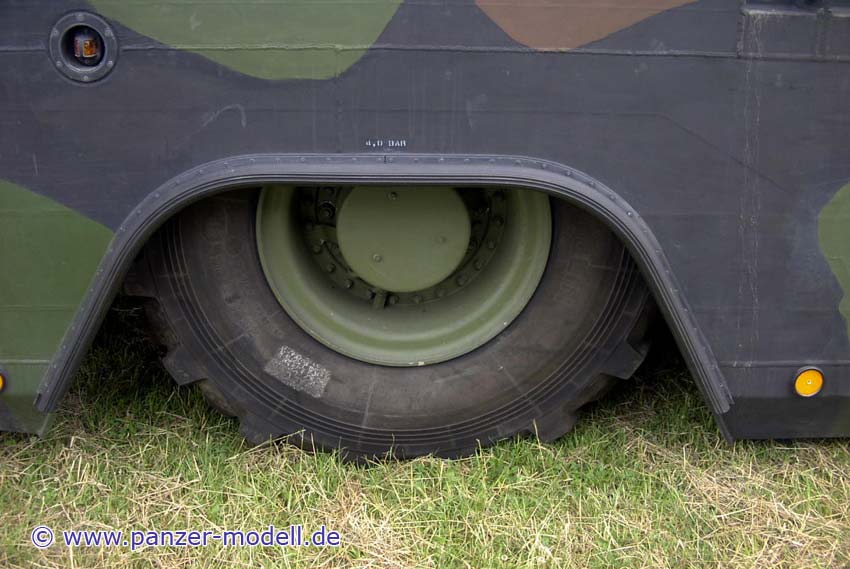

Hinterrad links

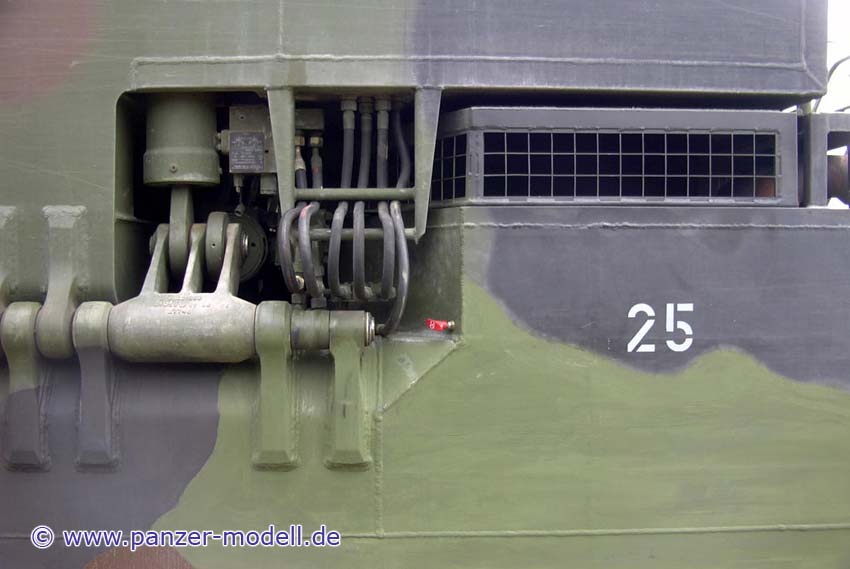

Scharbnier mit Hydraulik für Schwimmkörper links und Lufteinlass links hinten

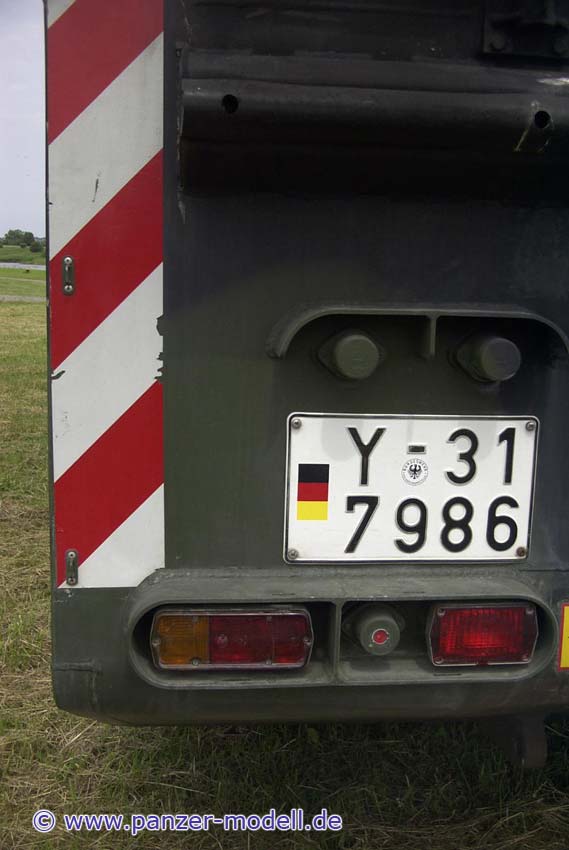

Beleuchtung und Nummernschild hinten links

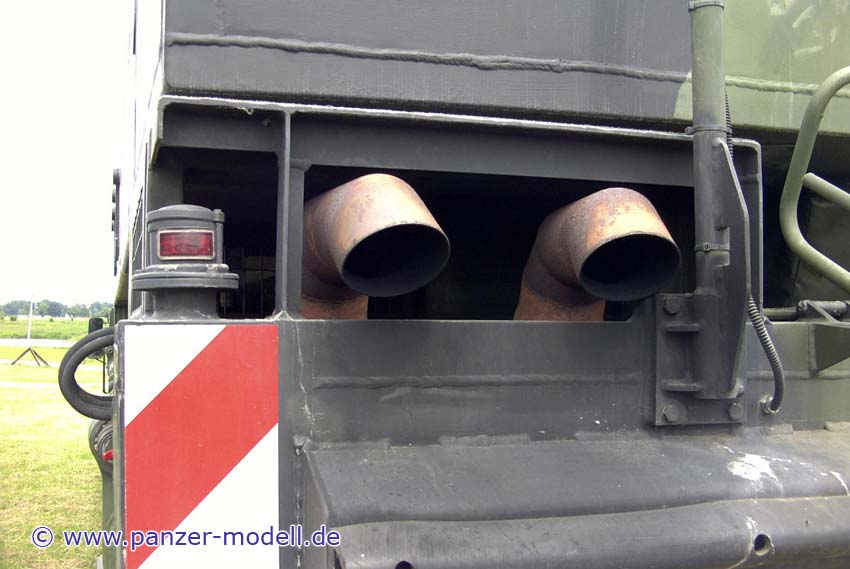

Auspuffanlage im oberen bereich hinten links

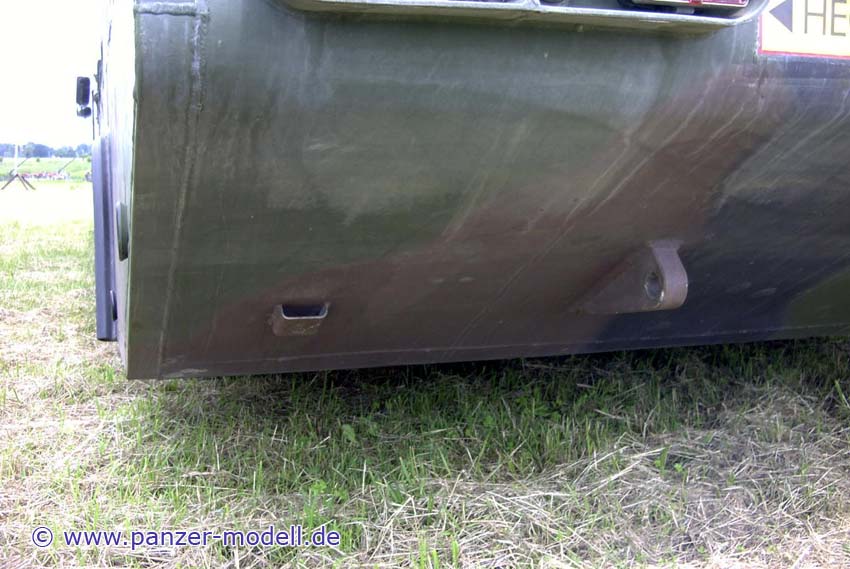

untere Heckwanne

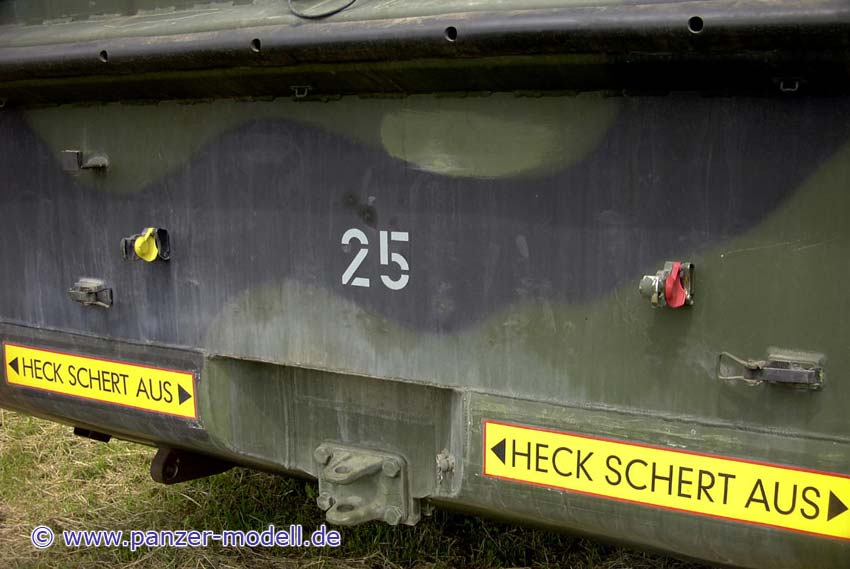

Heck mit Kupplung und Anschlüssen

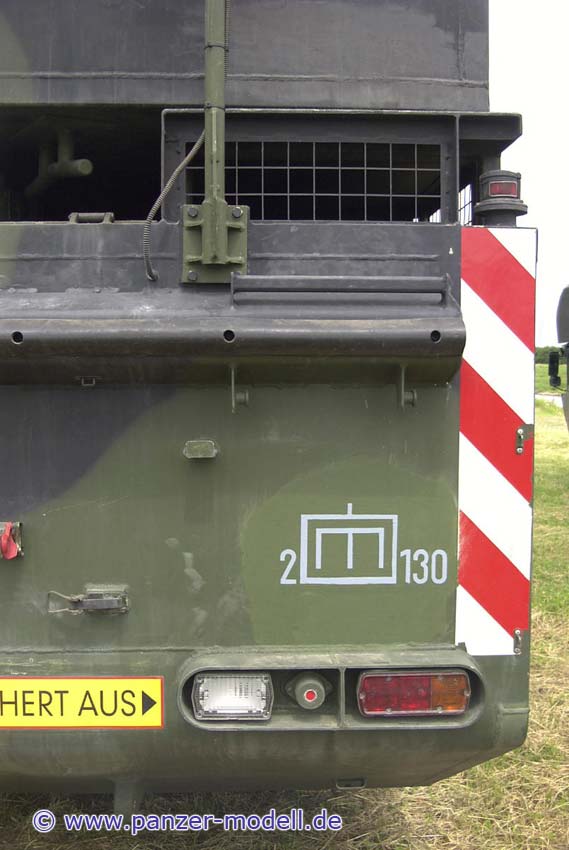

takt.Zeichen und Beleuchtung hinten rechts

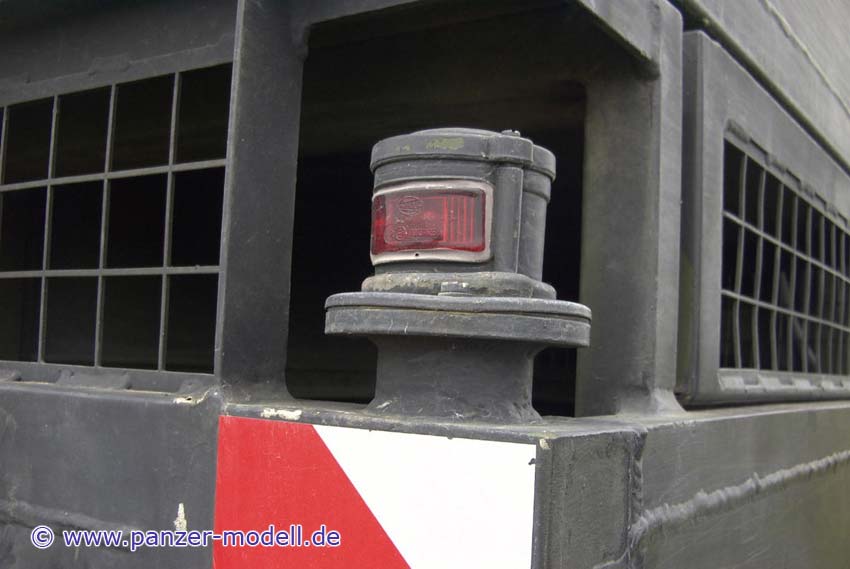

Begrenzungsleuchte hinten rechts

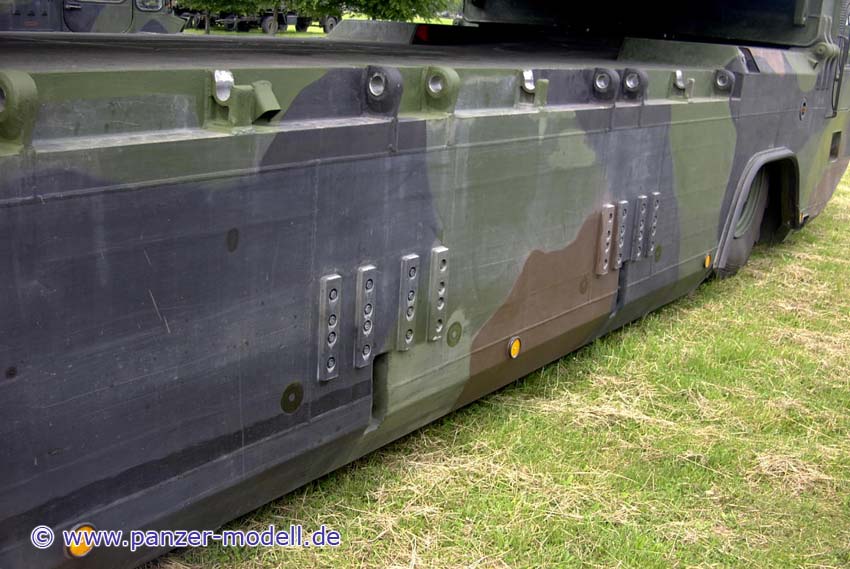

Mittelteill rechts
Tanköffnung rechts vorn

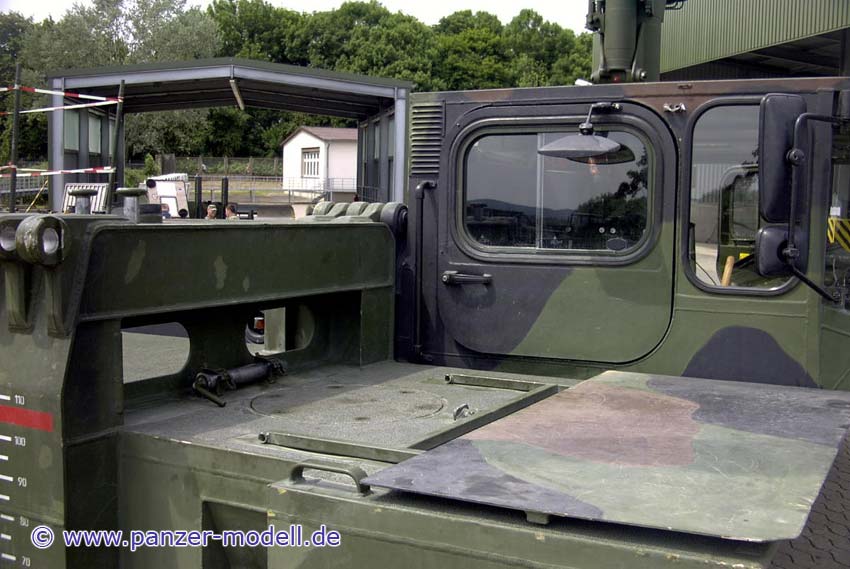

Vorderseite rechter Schwimmkörper und Beifahrereinstieg

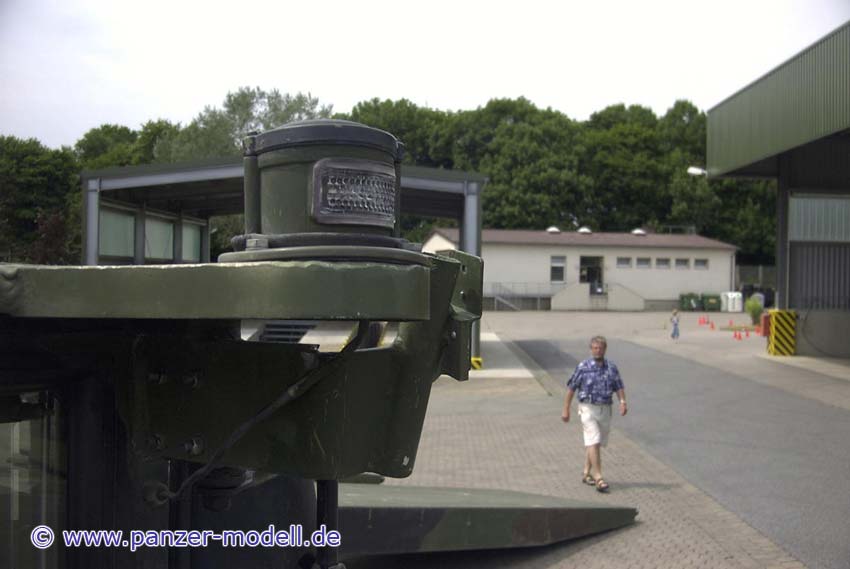

Begrenzungsleuchte rechts vorn

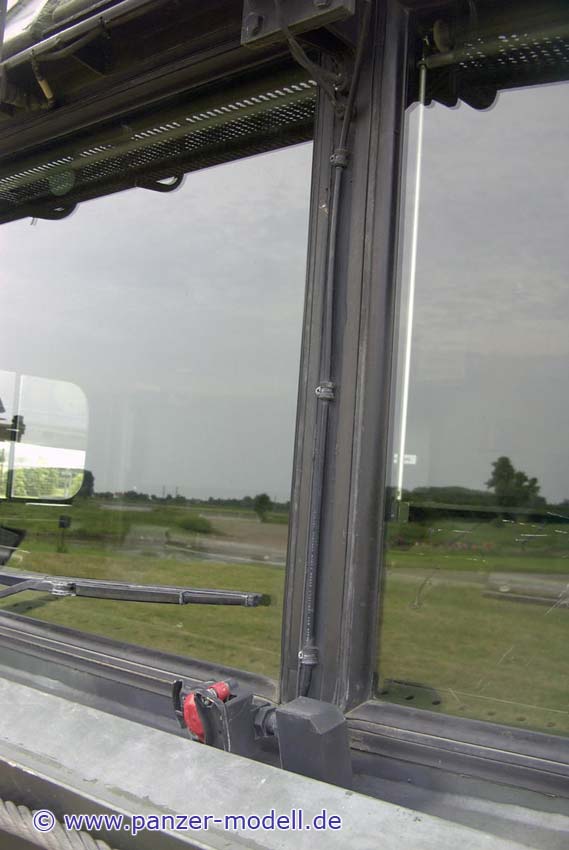

Frontscheibenteilung

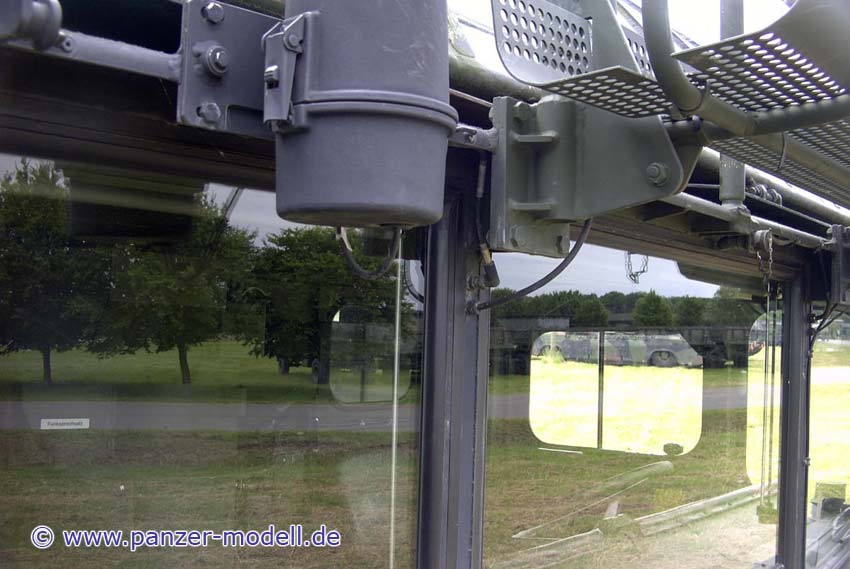

Anbauteile Oberseite Frontscheibe

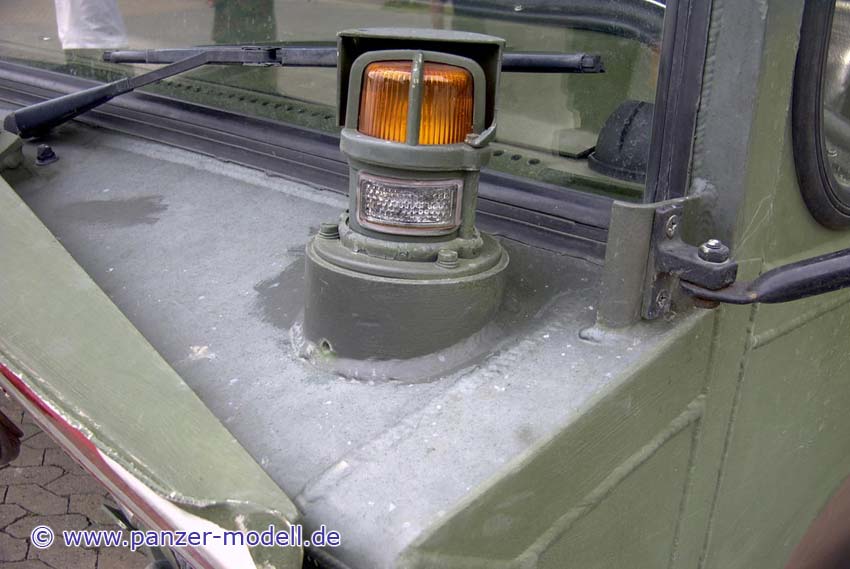

Blinker vorn links
Fahrerkabine von rechts aus gesehen

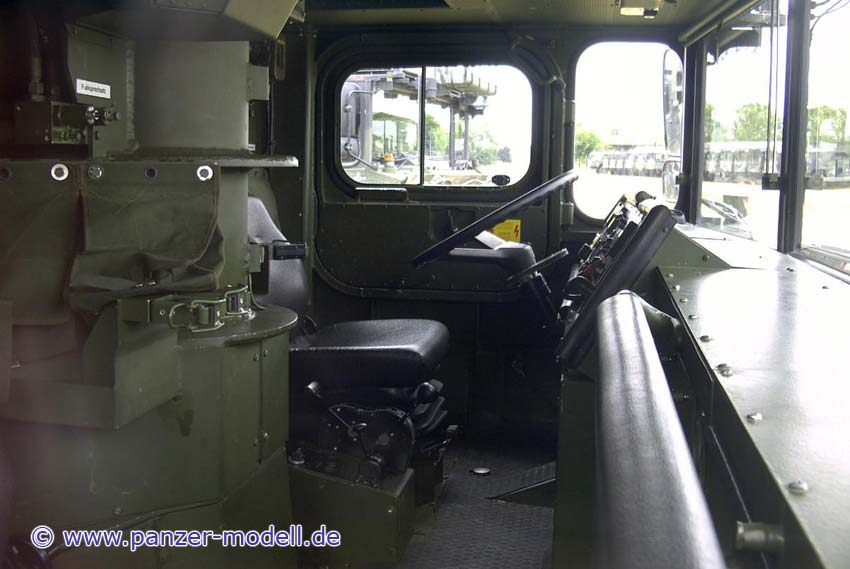

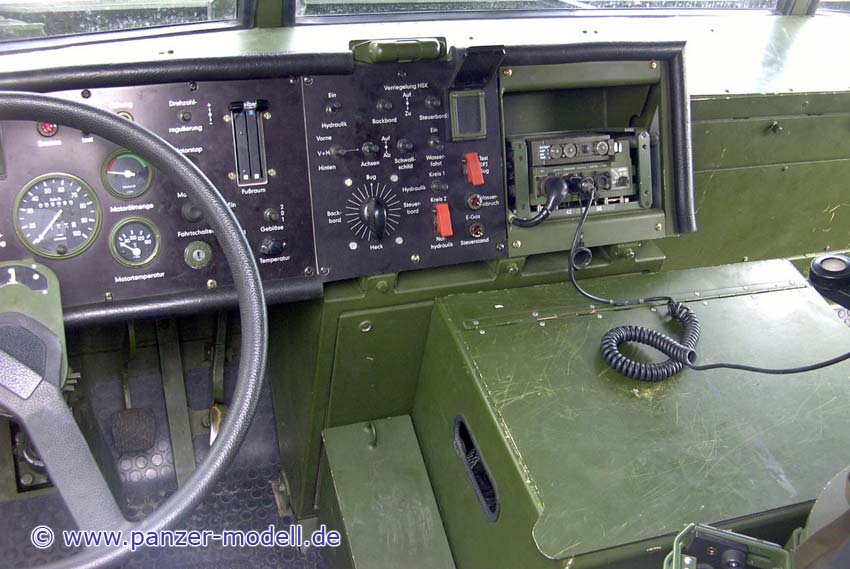

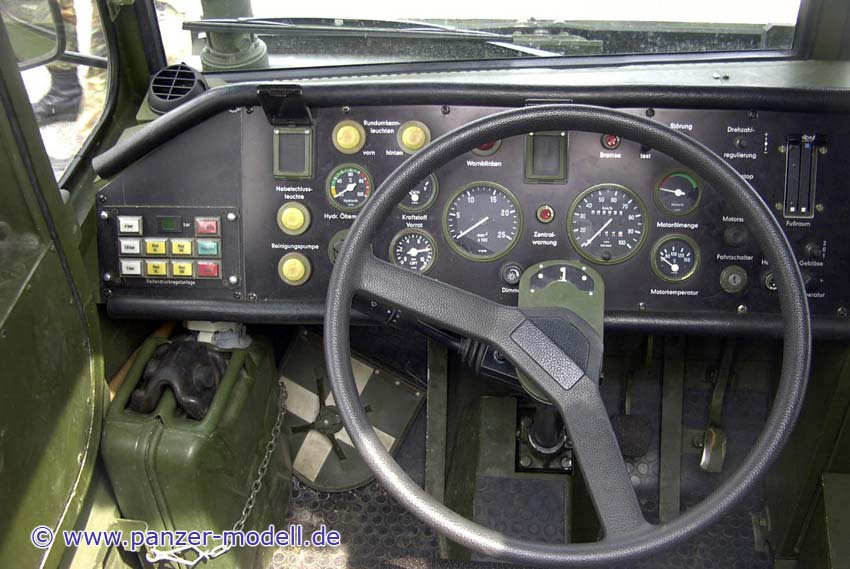

Fahrerplatz mit Armaturen
rechter Teil Armaturenbrett

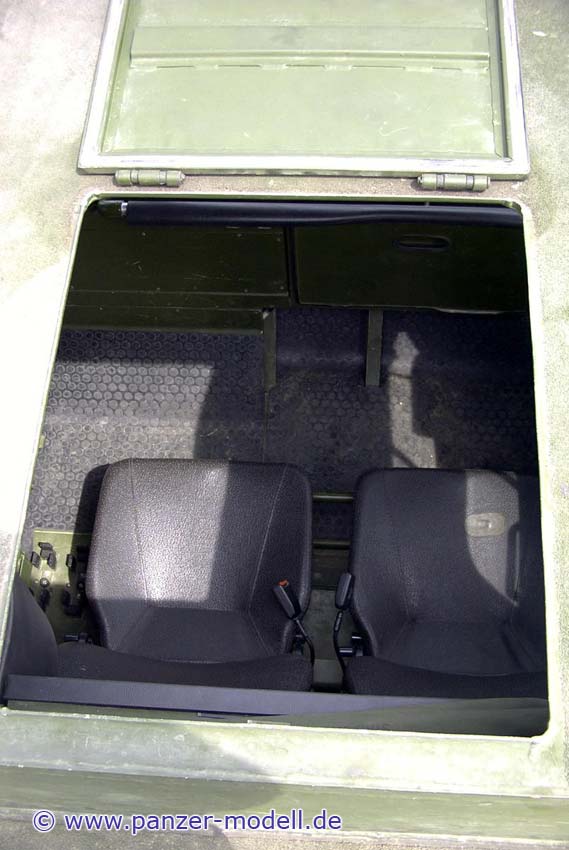

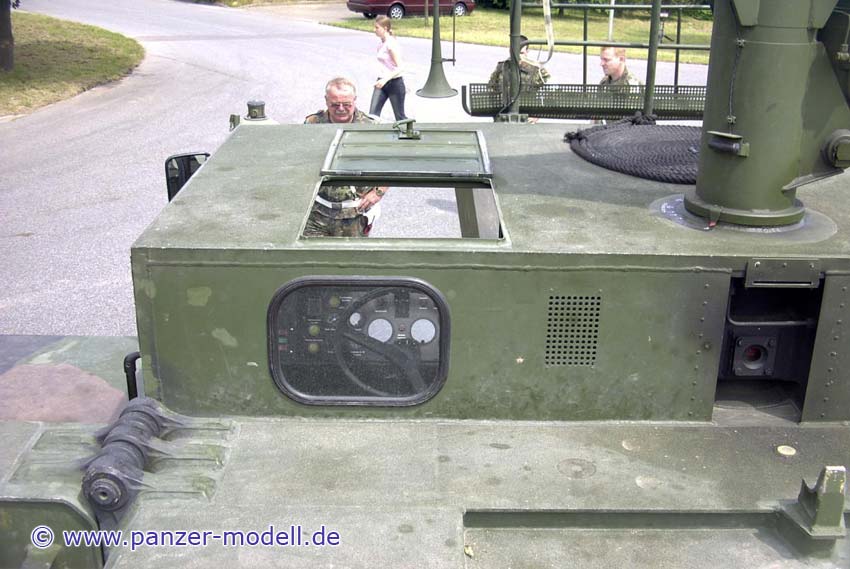

Blick durch Dachluke in Fahrerkabine
linke Rückseite Fahrerkabine

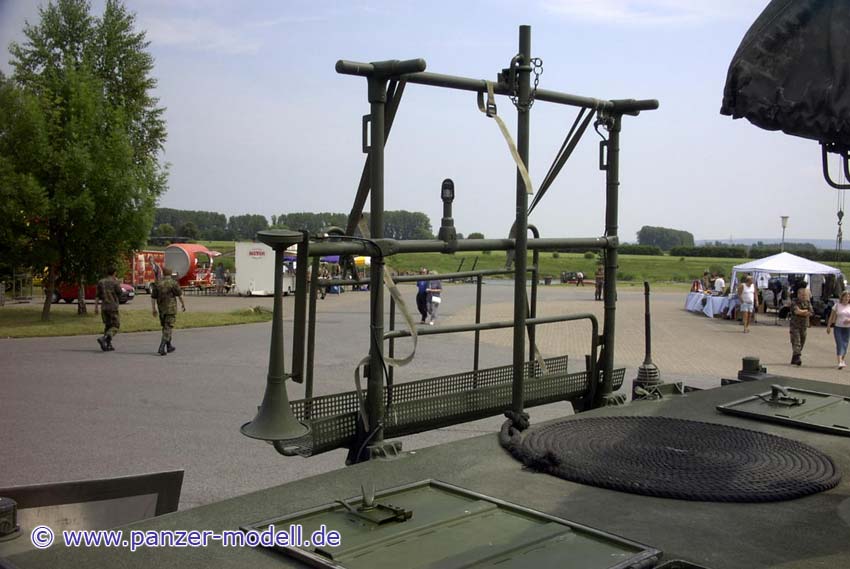

Gestell mit Horn auf Fahrerkabine

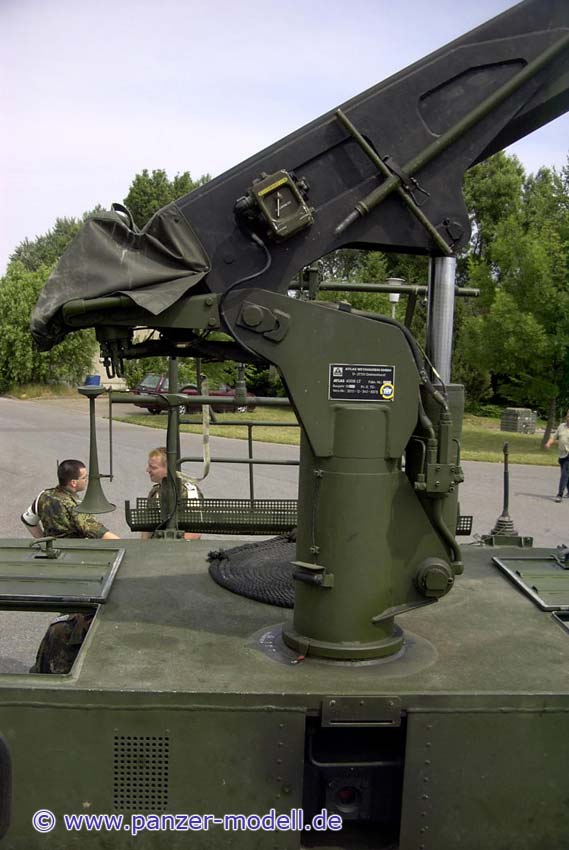

LinDeckkran von hinten gesehen
Linker vorderer Schwimmkörper

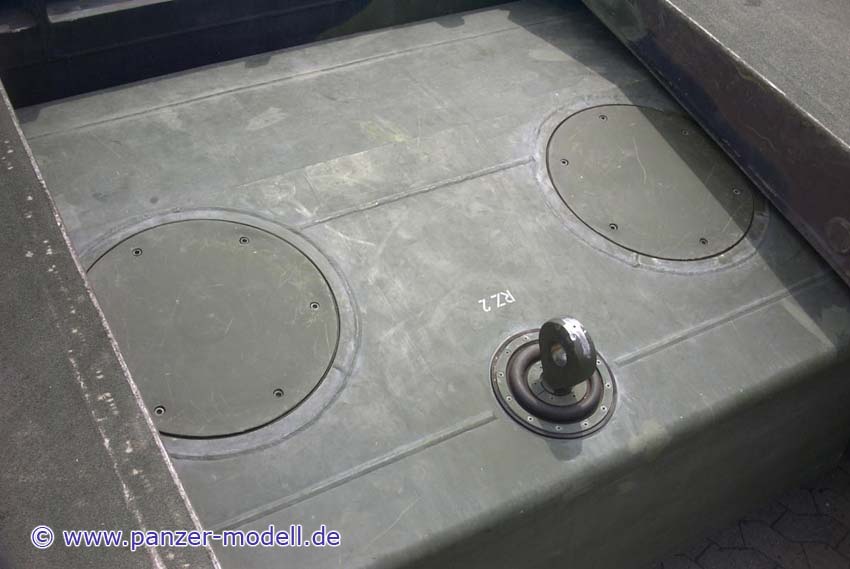

mittlrer Bereich Schwimmkörper
linker Schwimmkörper hinten
Hydraulik hinten am linken Schwimmkörper
Motorlufteinlass/auslass hinten links

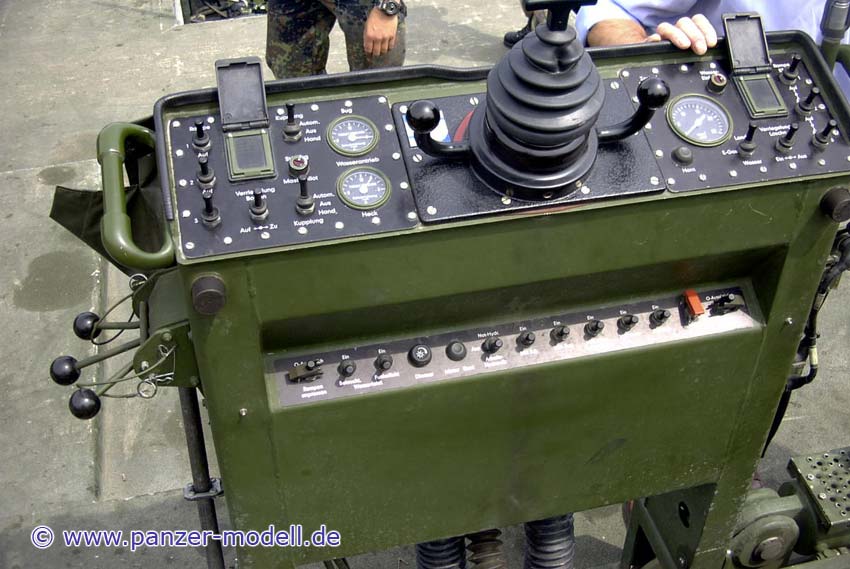

Steuerstand für Schwimmbetrieb mittig hinten

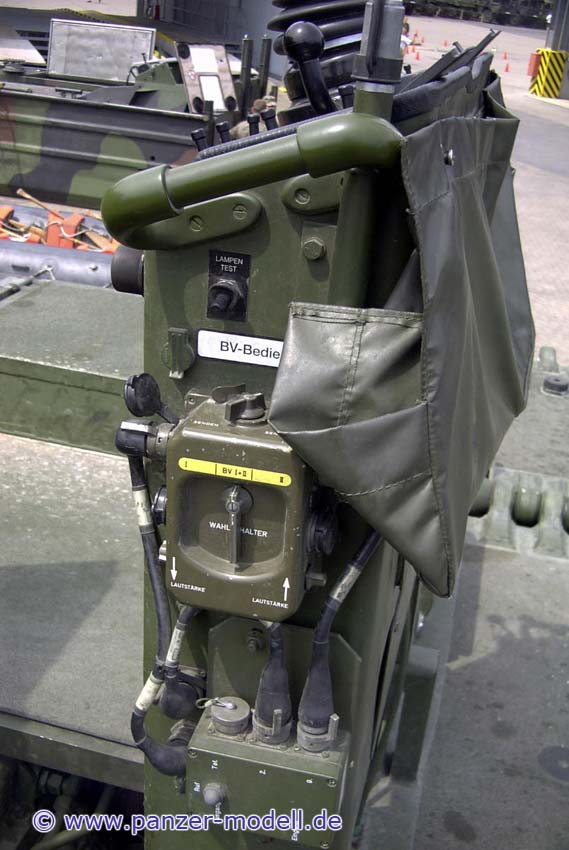

Steuerstand von rechts

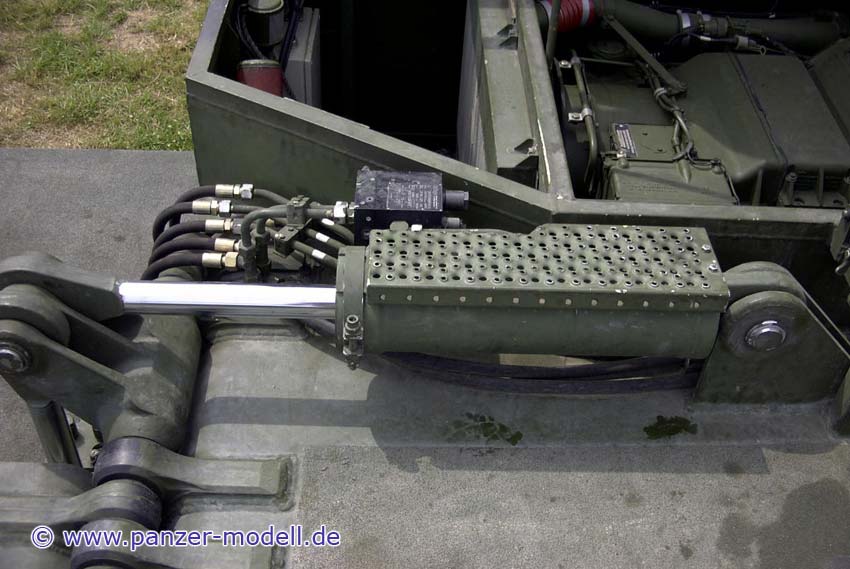

Hydraulik für Schwimmkörper rechts hinten

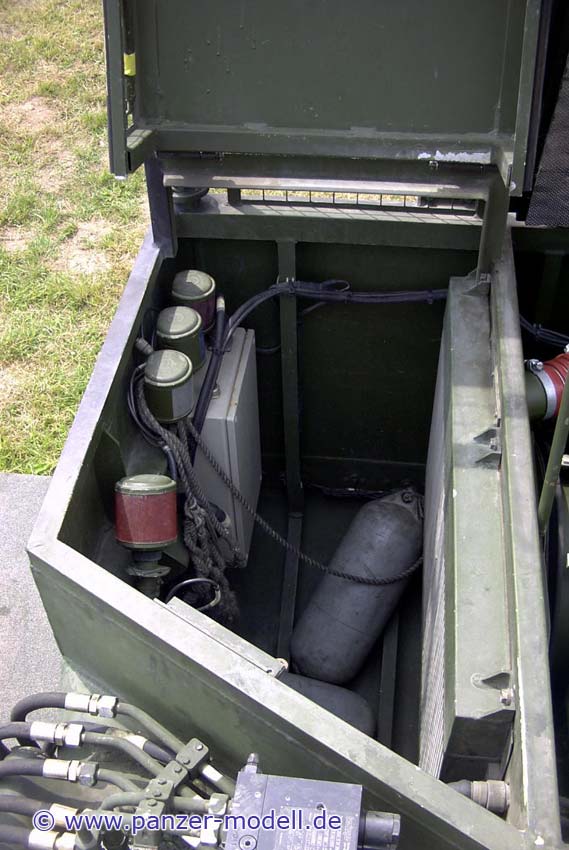

geöffnete abdeckklappe hinten rechts
geöffnete Motorraumabdeckung

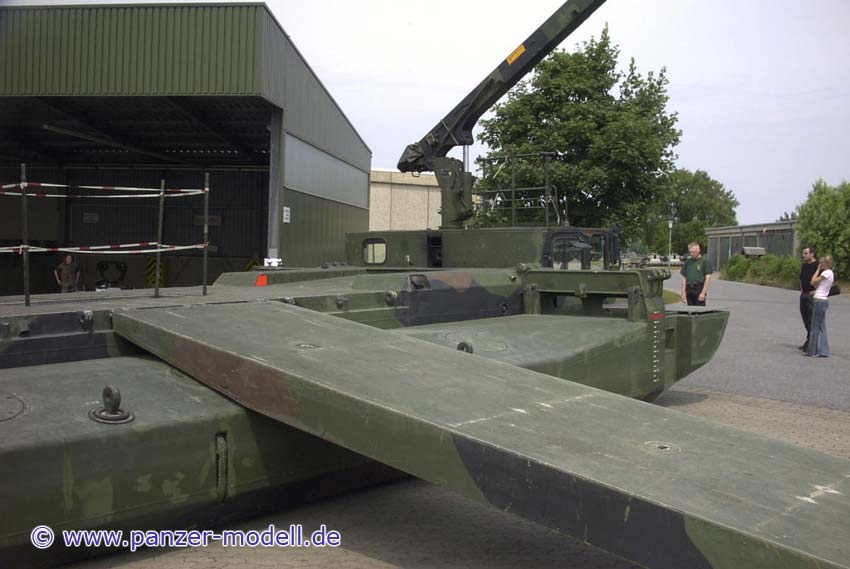

rechter Schwimmkörper von vorn mit mittlerer Auffahrrampe
mittlere Auffahrrampe rechte Seite

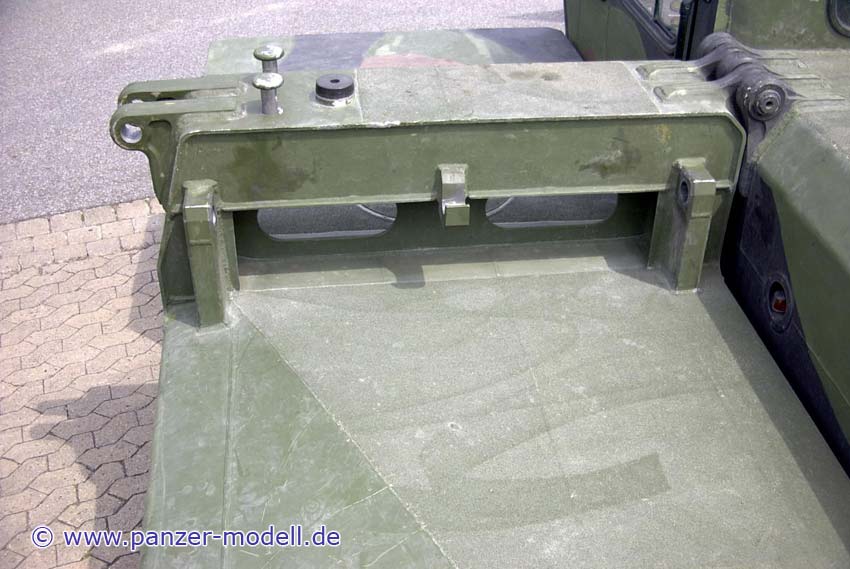

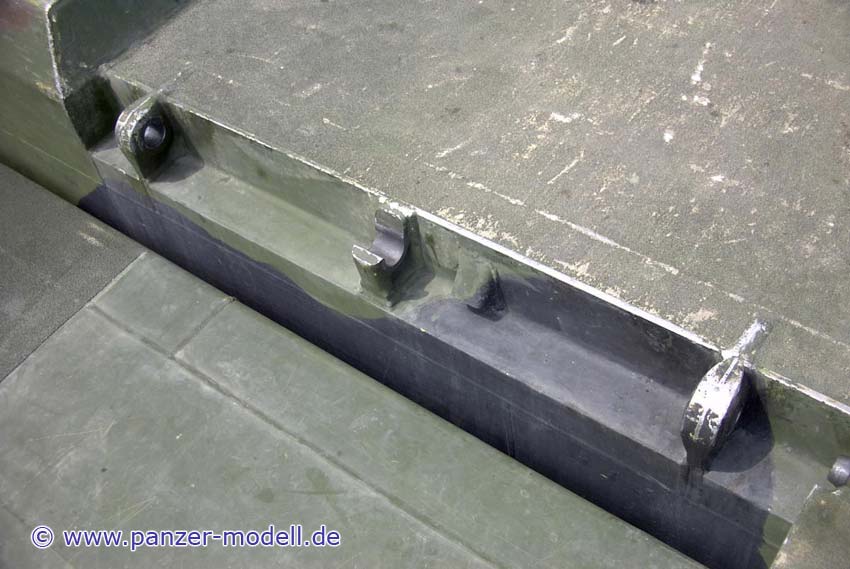

Rampeneinhängung an Wanne
vorderes Schwimmkörper-Scharnier rechts

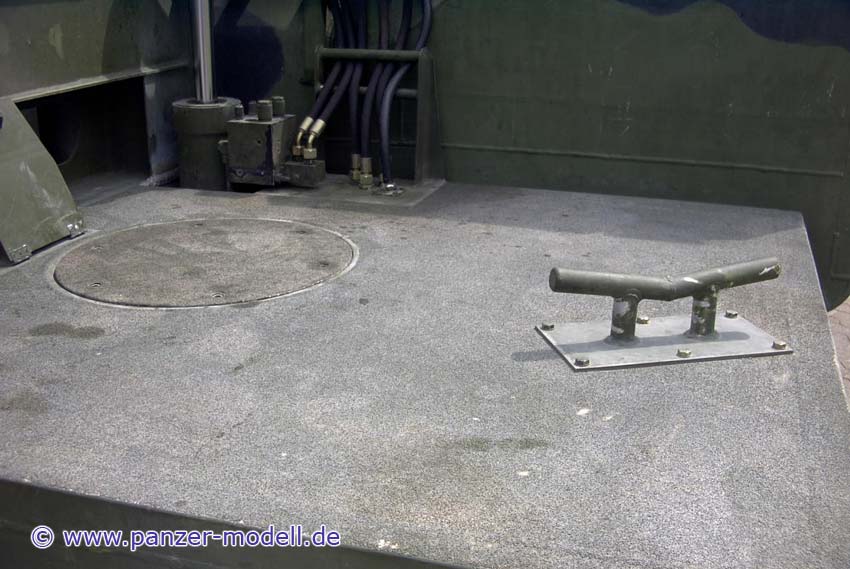

Tanköffnung und Entlüftung von oben

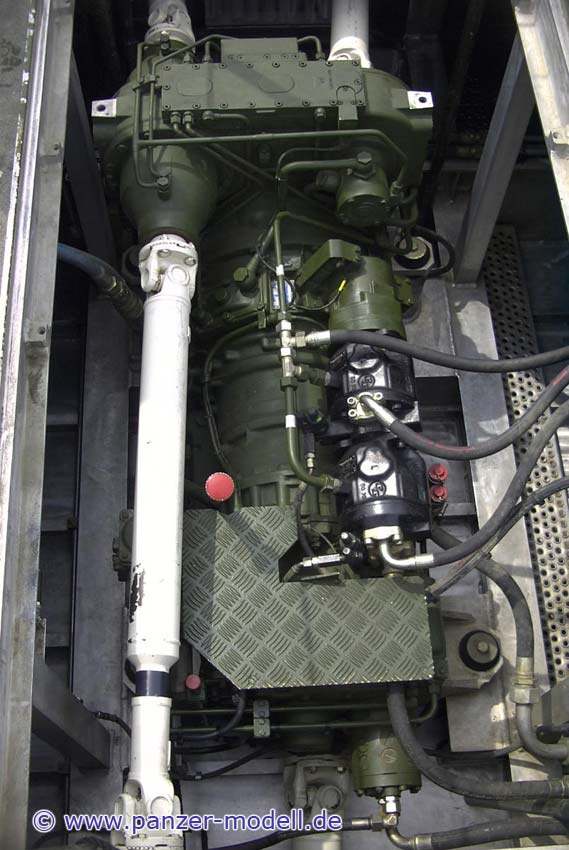

Blick auf das Getriebe durch geöffnete wartungsklappe
