Bei dem M16 handelt es sich um ein Halbkettenfahrzeug der US Streitkräfte, welches im zweiten Weltkrieg zur Flugabwehr eingesetzt wurde. Zu Beginn des Jahres 1942 wurde beschlossen, die Feuerkraft der M33 Zwillingslaffete zu verbessern. Im August 1942 wurde die Vierlingslafette T61 von Maxxon auf einem M2 Fahrgestellt erprobt. Seitenangaben beziehen sich auf "In Fahrtrichtung gesehen"
Die Serienversion kam schließlich auf Basis der M3 Halbkette als M16 im Dezember 1942 zum Einsatz. Insgesamt wurden vom M16 in den Jahren 1943/44 von der Firma White gut 3.500 Einheiten gebaut.
Nach dem 2.Weltkrieg hatte die USA im Koreakrieg einen hohen Bedarf an FlaSfl, woraufhin auf Basis der M3 Halbkette über 1600 M16 A1 umgebaut wurden. Da diese keine abklappbaren und ausgeschnitten Seitenwändehatte, musste der originale Fla-Turm mit einem Adapterring versehen werden. Durch die Beibehaltung der originalen Hecktür des M3 musste auch die Anordnung der Staukästen geändert werden.
Von den M16A1 wurden 192 Stück als Erstaustattung der Bundeswher in den späten 50er Jahren übergeben.
Quelle: Technical Manual Series No 6009 u. 6010; Tankograd Publishing und "Gelboliv Band 2"
Technische Daten:
Besatzung
5 Mann
Länge (über hintere Staukästen)
6,51 m
Breite
1,98 m
Höhe (0° Rohrerhöhung)
2,64 m
Gewicht
8,6 Tonnen
Bewaffnung
Vier 12,7mm MG M2
Schwenkbereich: 360°
Rohrerhöhung: -10° bis +90°
Reichweite: ca. 6.600m
Schußfolge: 450-575 Schuß/Minute/MG
Munittionsvorrat: 5.000 Schuß
Motor
White 160 AX,
wassergekühlter 6-Zylinder 4-Takt Benzinmotor
147 PS
6,3l Hubraum

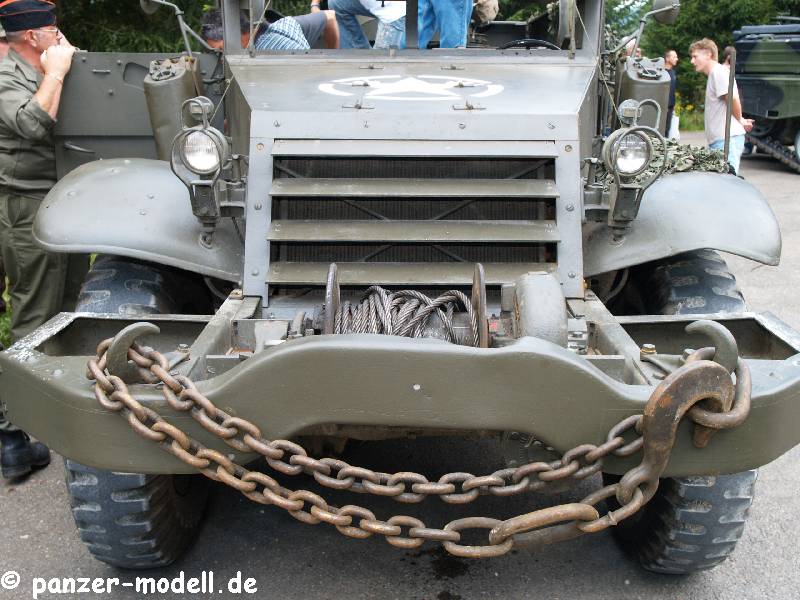

Frontansicht
Details Scheinwerfer vorne links

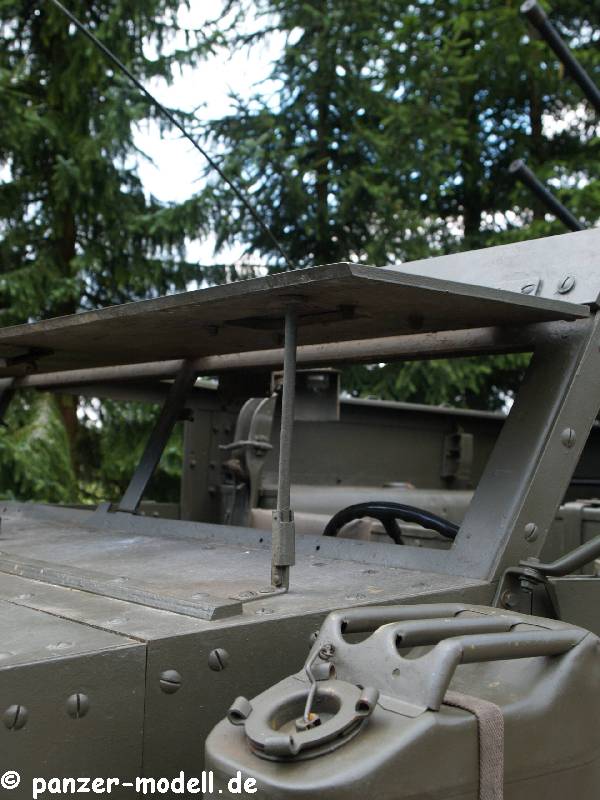

Details Abdeckung Frontscheibe

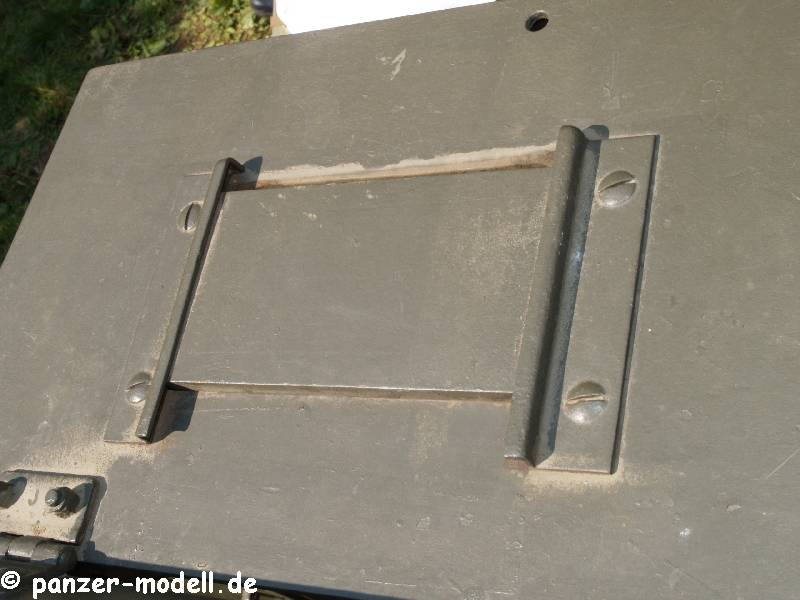

Details Sichtschlitz Abdekcung Frontscheibe

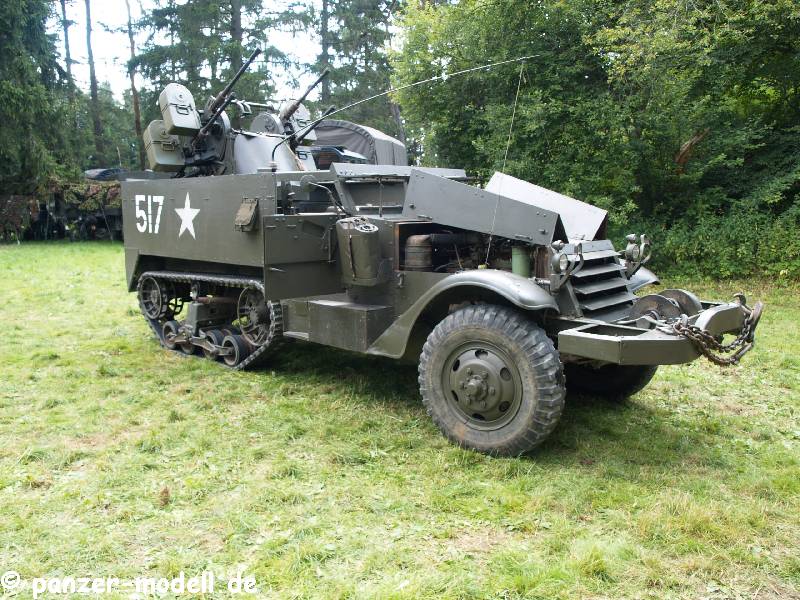

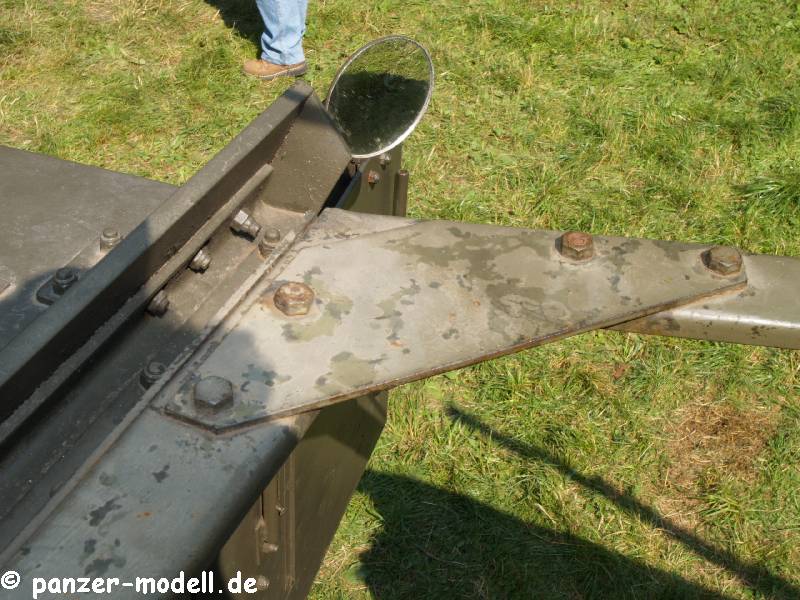

Linker vorderer Bereich

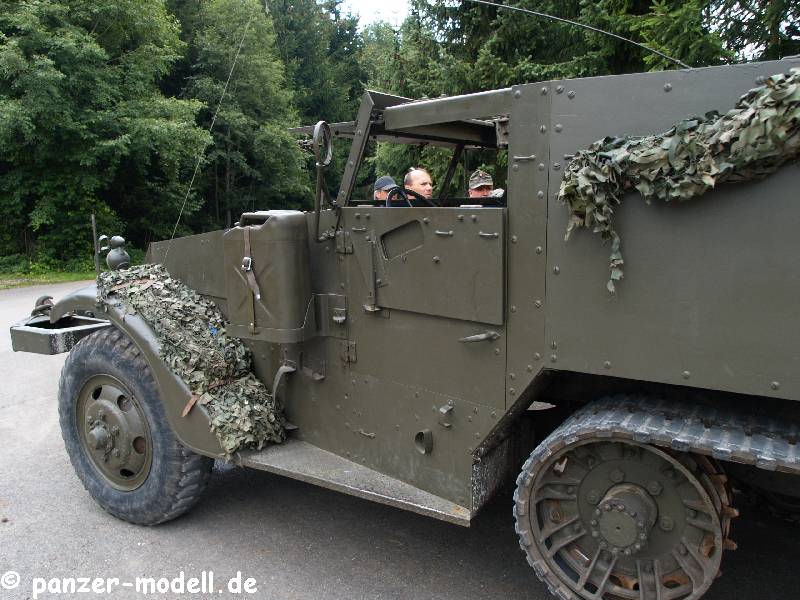

Bereich der Fahrertür

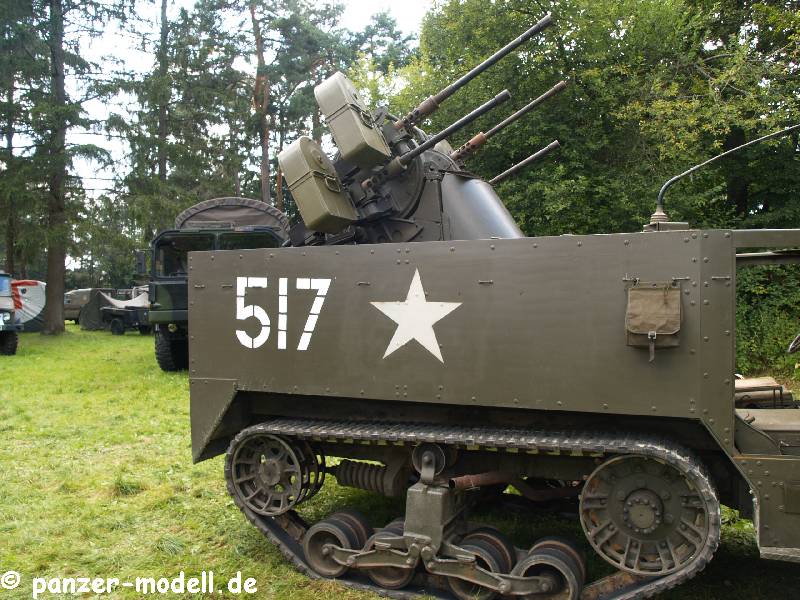

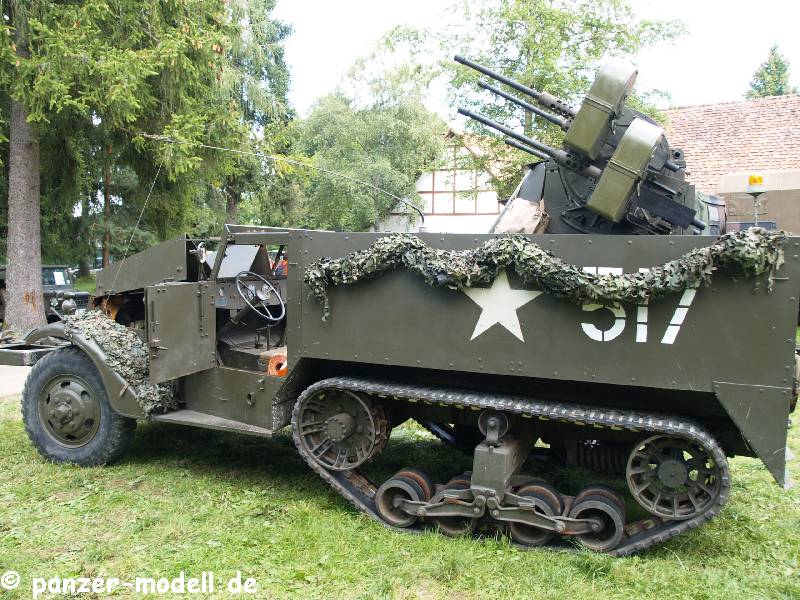

Gesamtansicht links

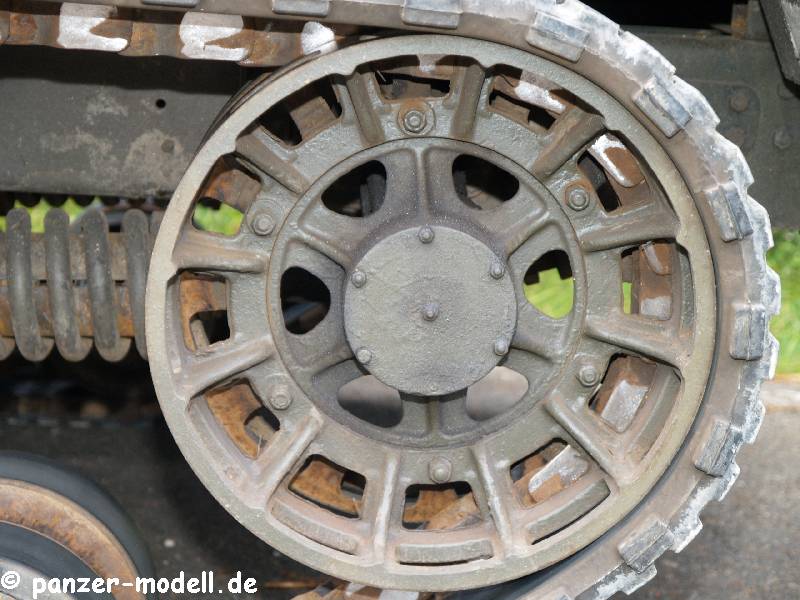

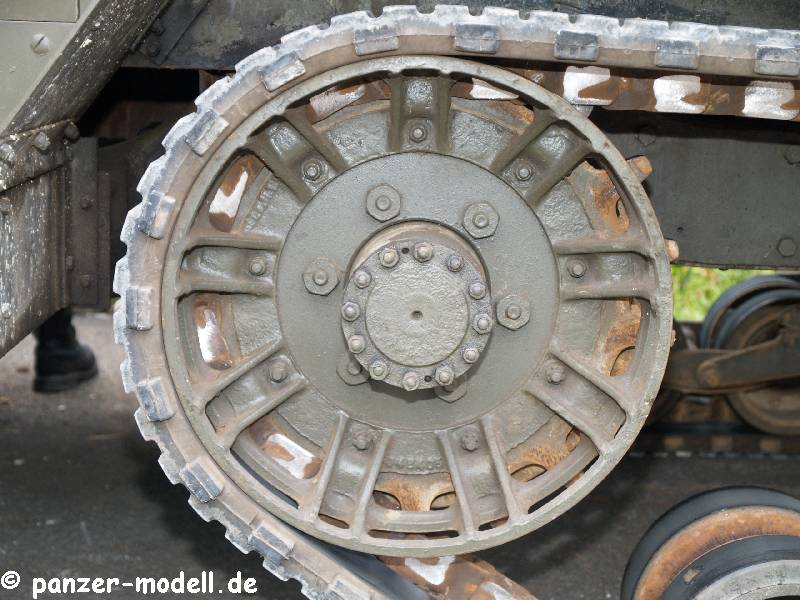

Detail Triebrad links

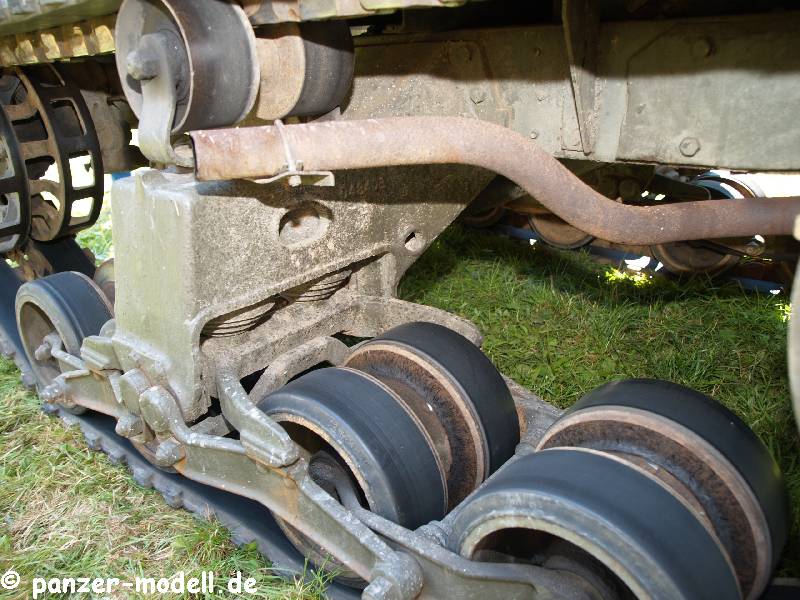

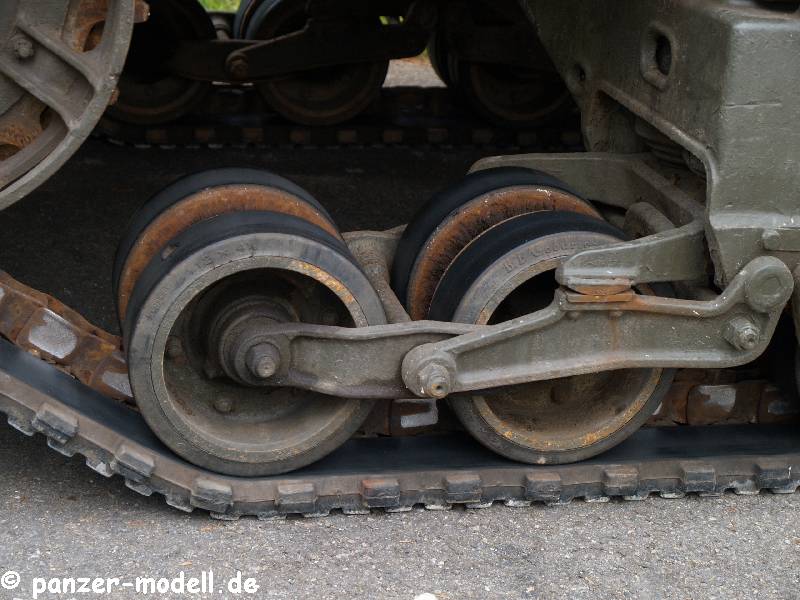

Laufrollen auf der linken Seite

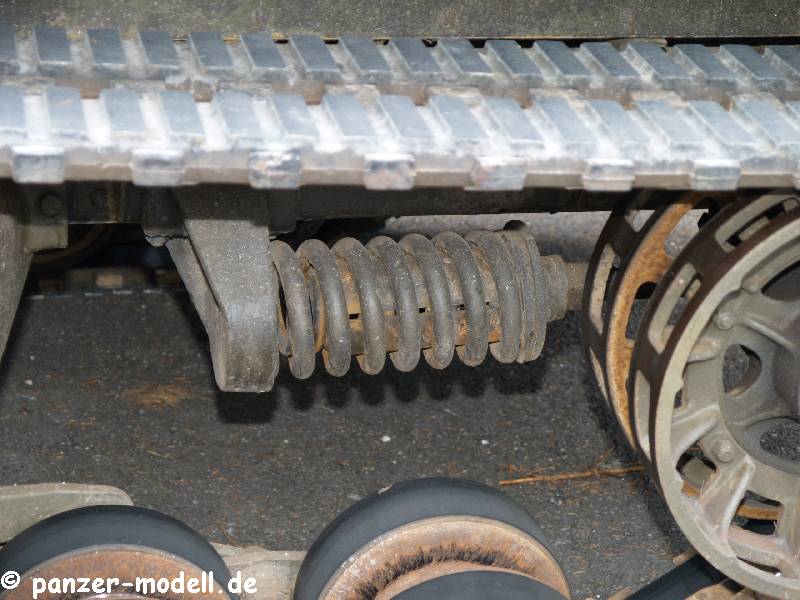

Kettenspanner links
Leitrad links

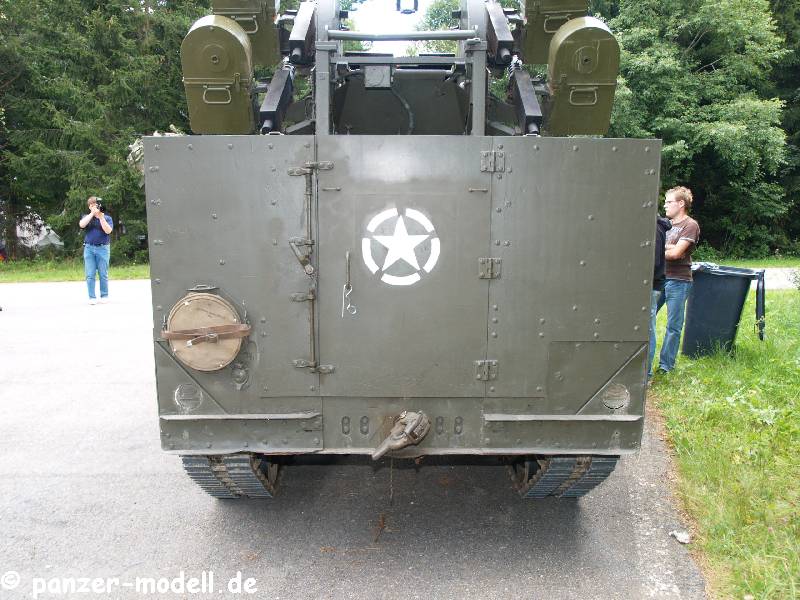

Heckansicht

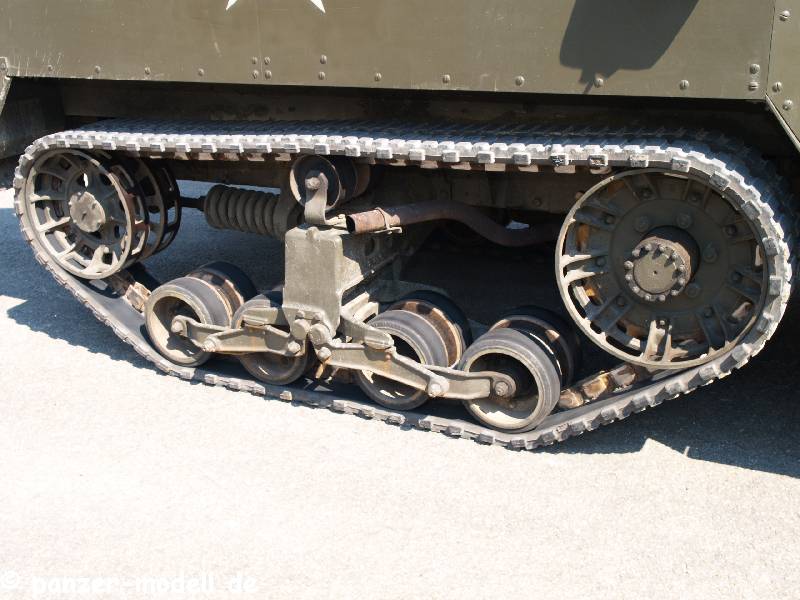

Übersicht Laufwerk rechts
Laufrollen rechts
Detail Befestigung Auspuff rechts

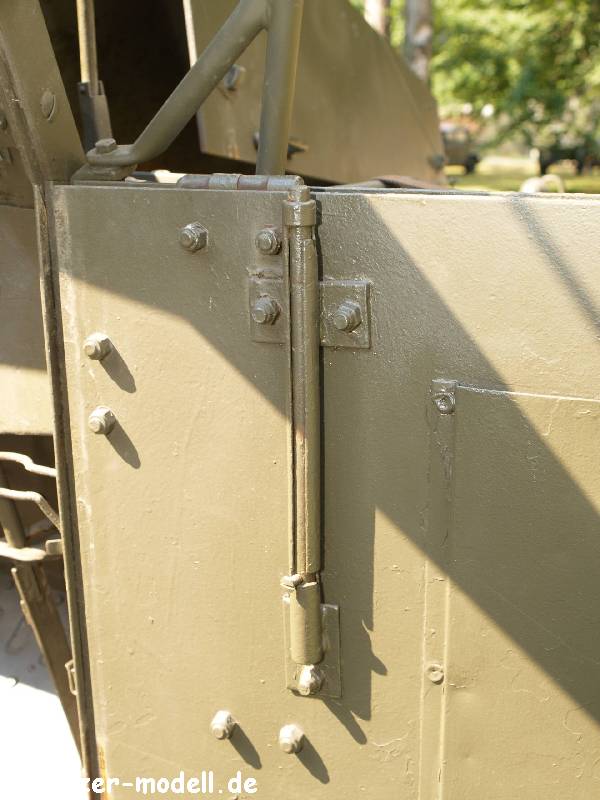

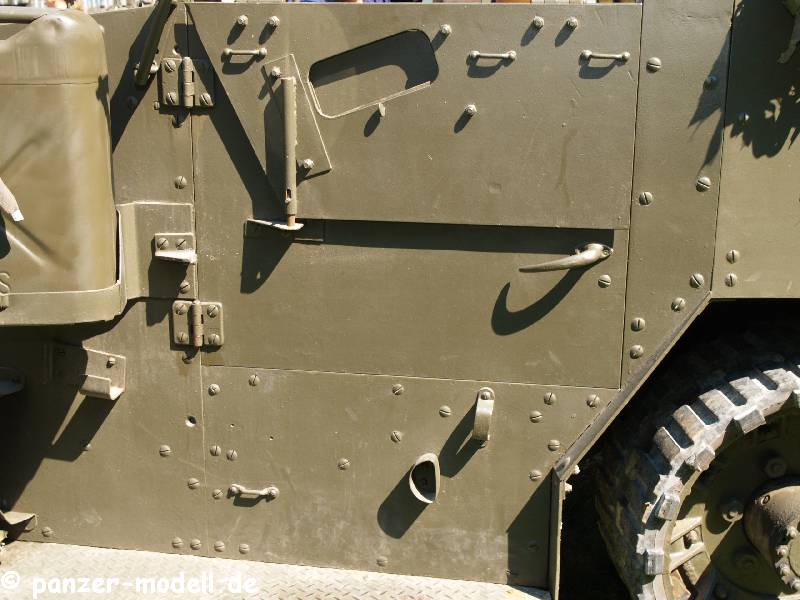

Details Beifahrertür

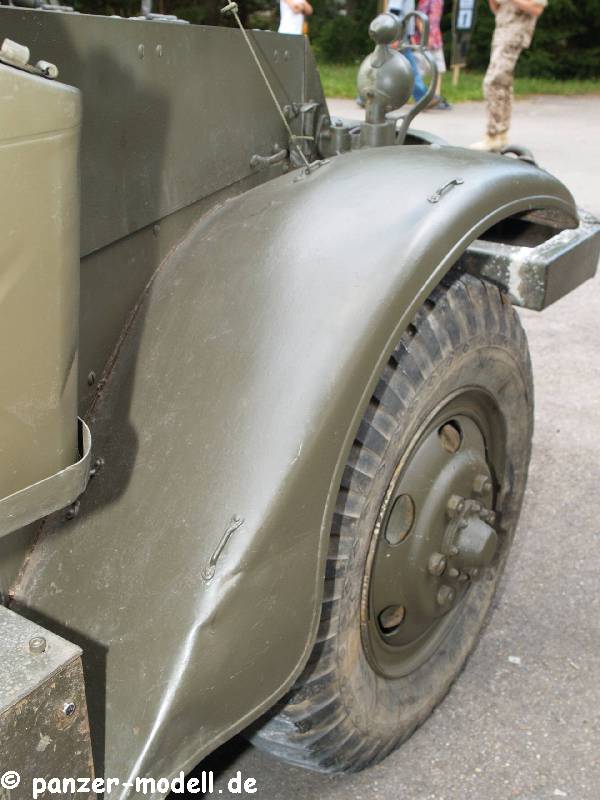

Kotflügel rechts

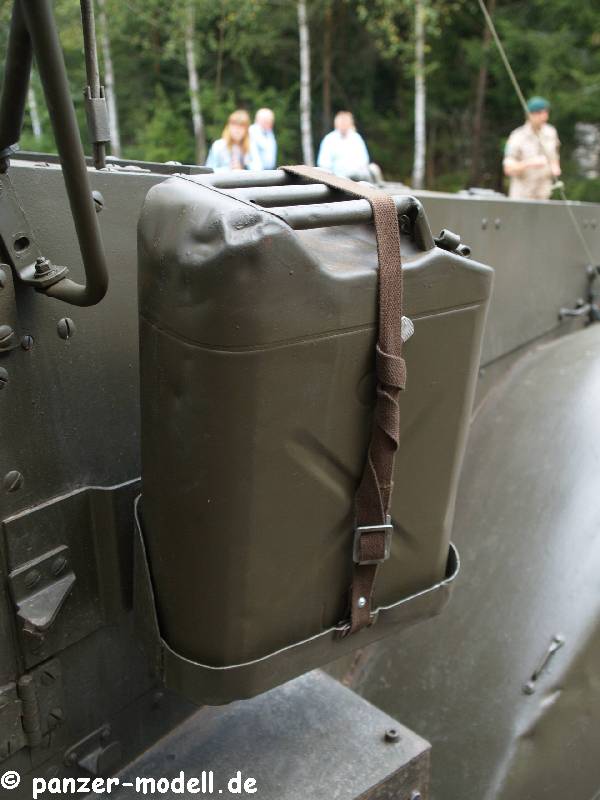

Befestigung Ersatzkanister rechts

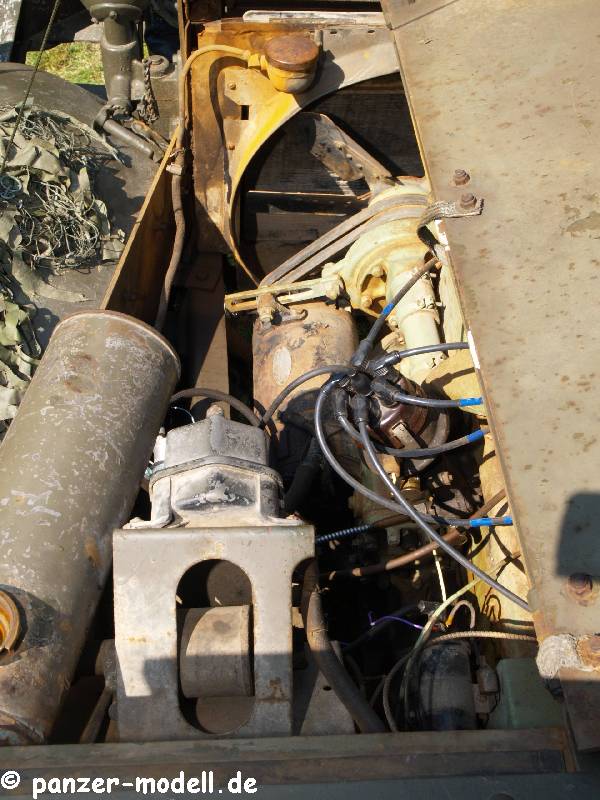

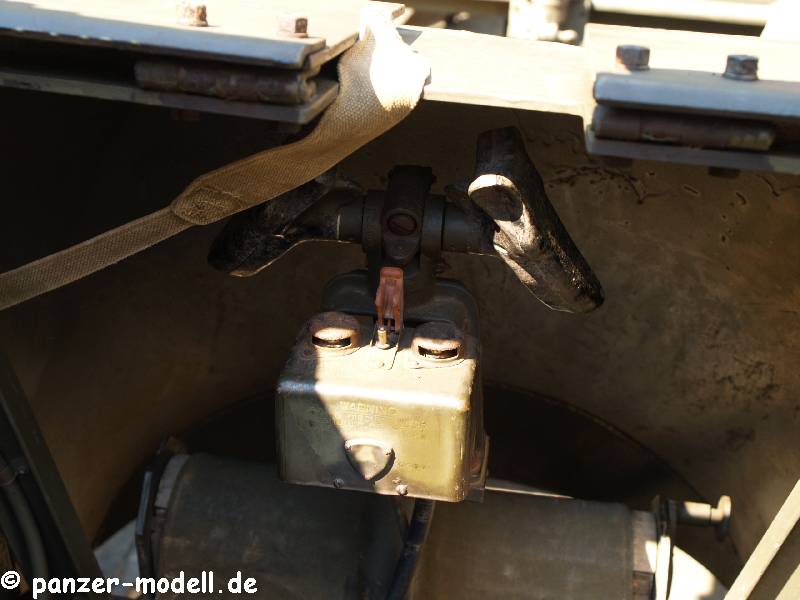

Einblick in die rechte Seite des Motorraums

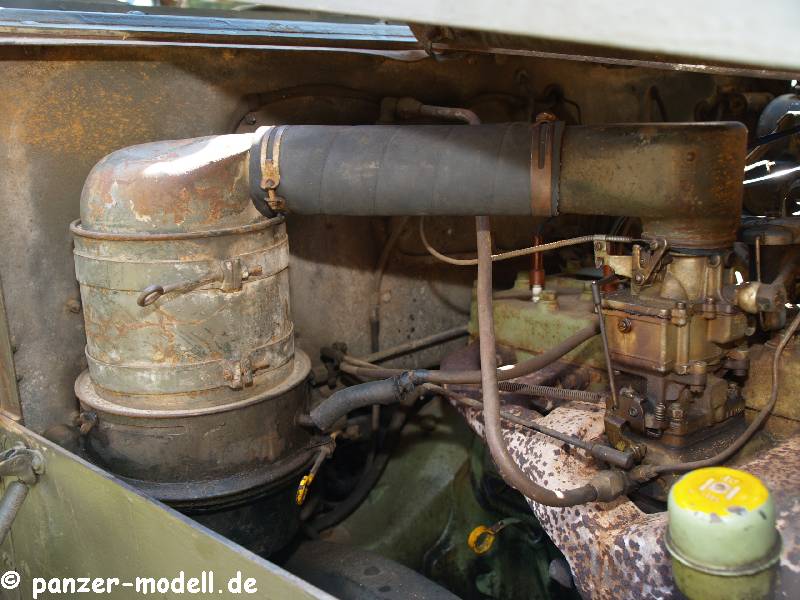

Linke Seite des Motorrausm von oben

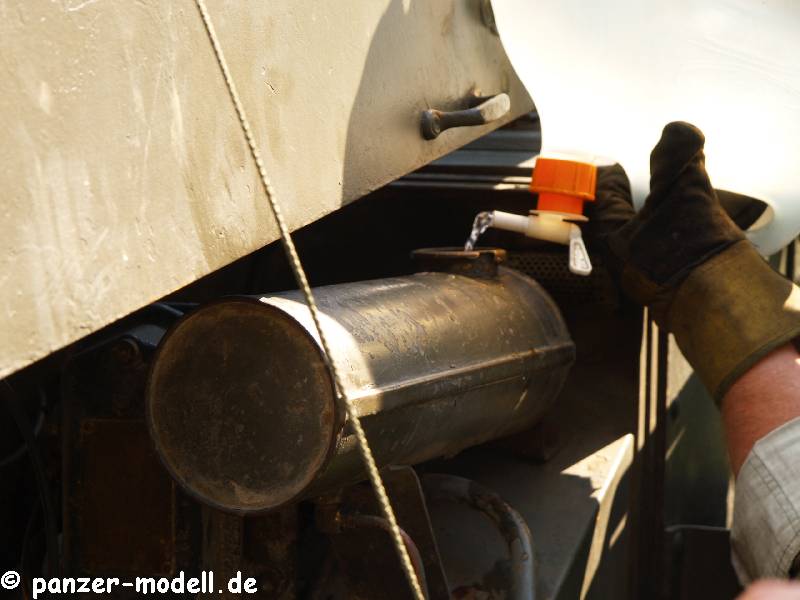

Wassertank auf der linken Seite des Motorraums

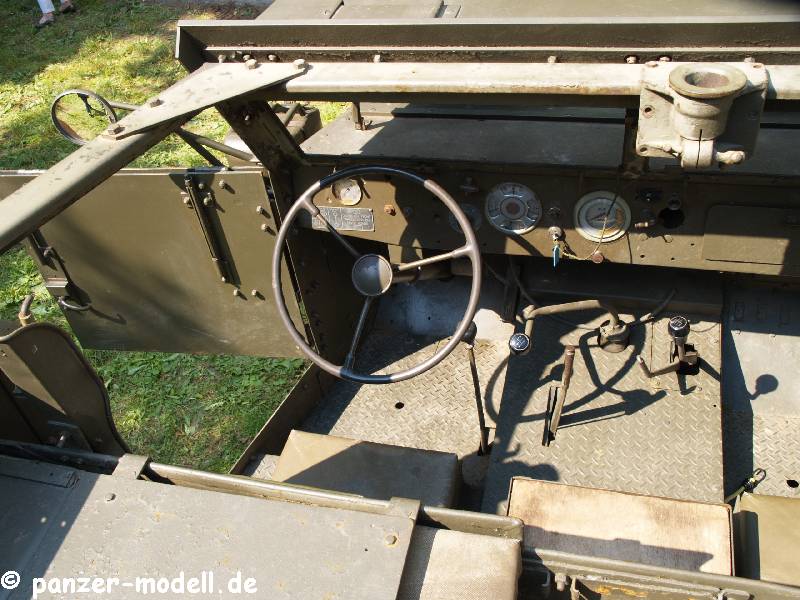

Amaturenbrett

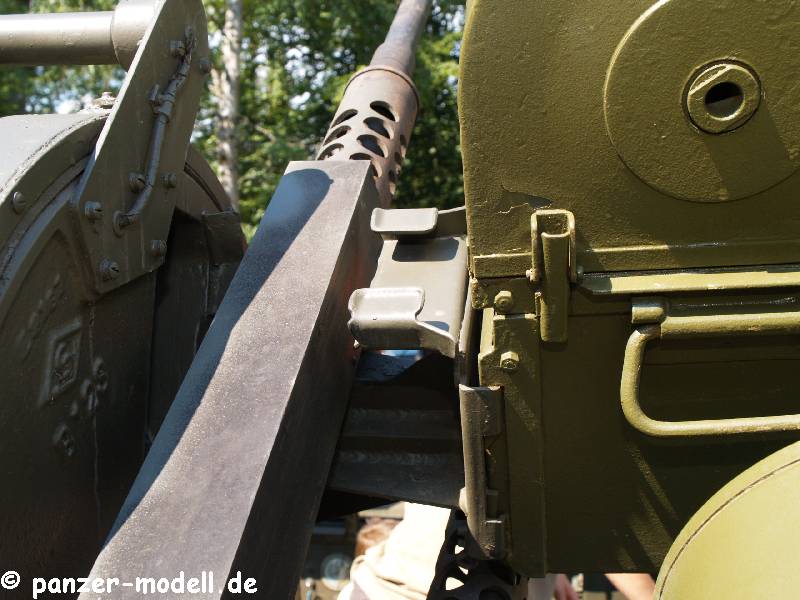

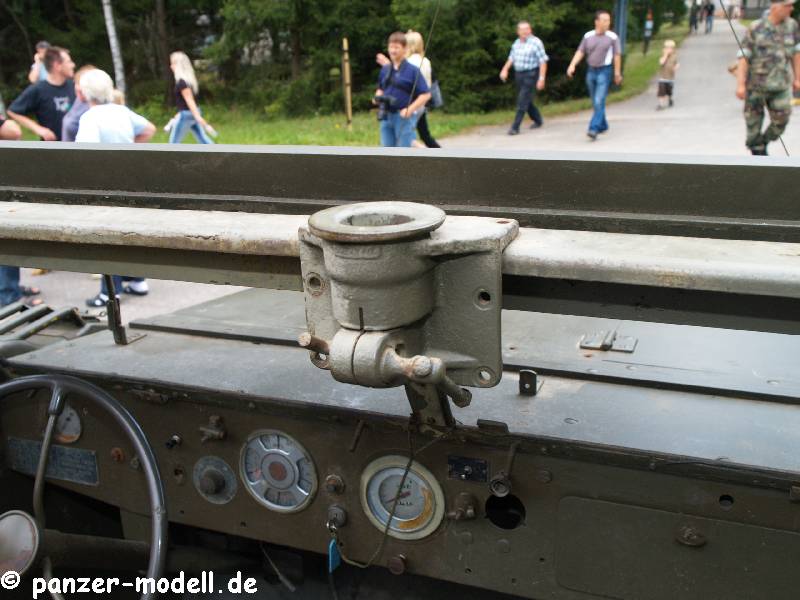

Befestigung für ein cal .050 MG
Detail rechts vorne

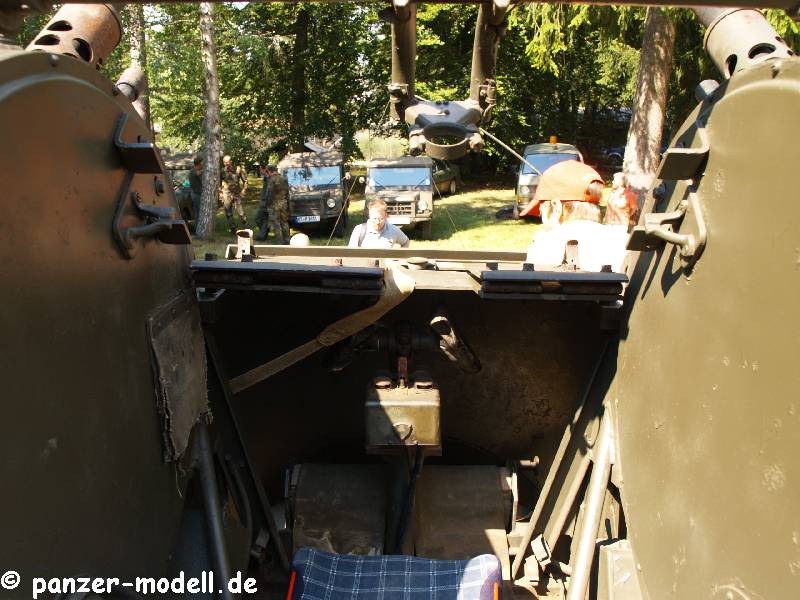

Innenraum hinten rechts
(Anm.: dto. hinten links)

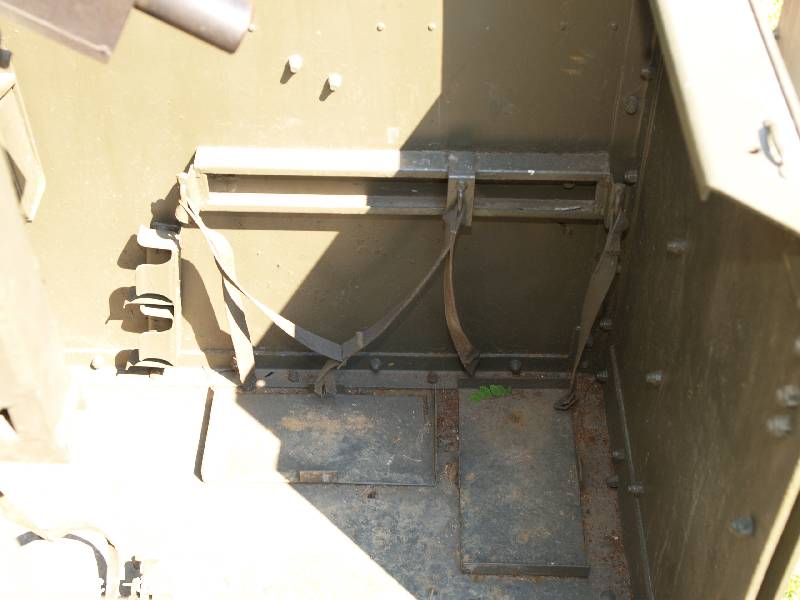

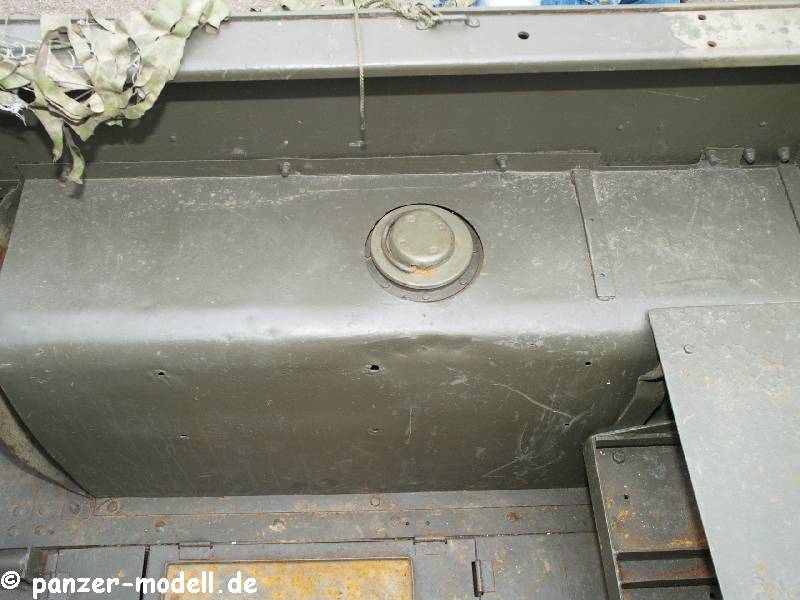

Tank auf der rechten Seite
rechter hinterer Bereich

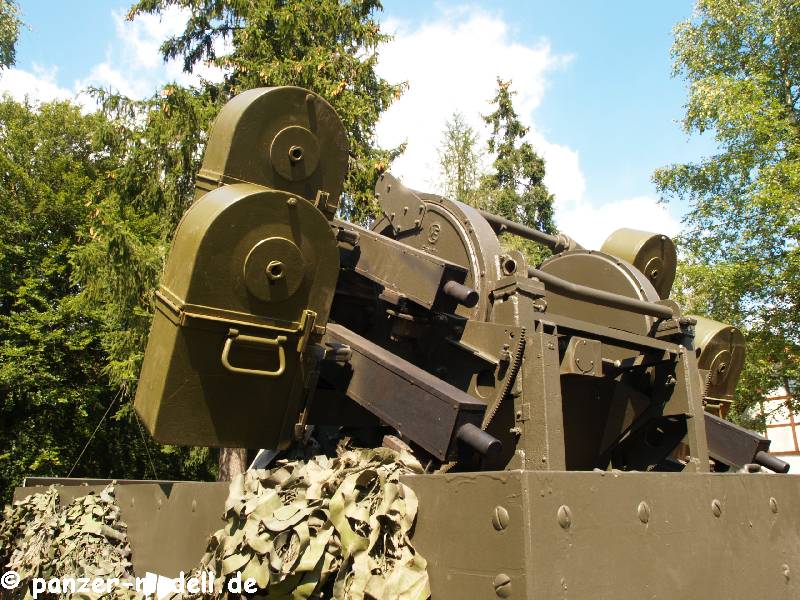

Vierlingsflak von links hinten
Munitionszuführung rechts oben

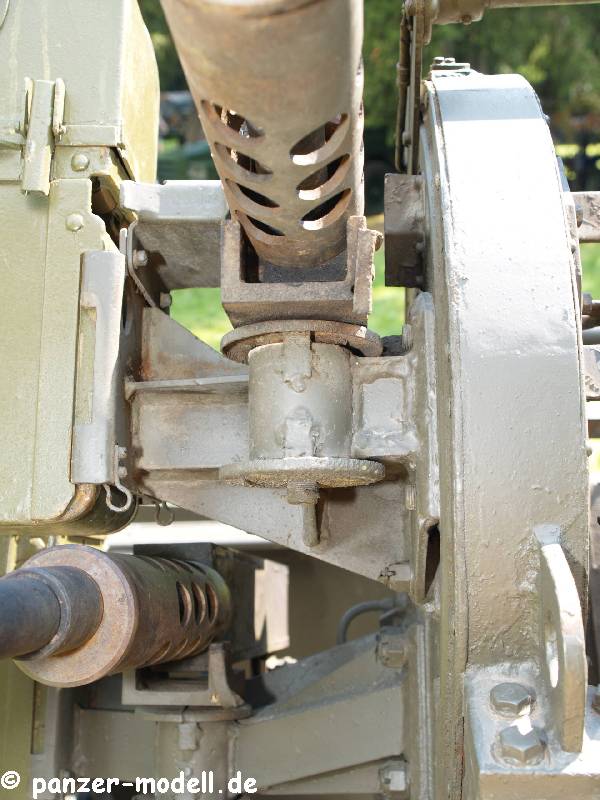

Details der Sockellafette

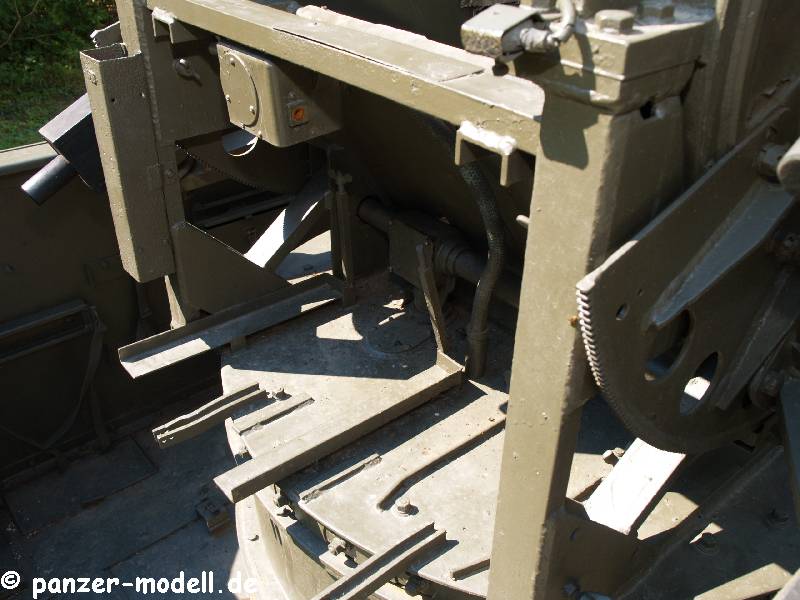

Der Platz des Richtschützen
