Der M113 gehört mittlerweile zu den betagtsten Fahrzeugen im Fuhrpark der deutschen Bundeswehr. Ab 1962 wurden insgesamt 1646 Fahrzeuge des Typs als Mannschaftstransportwagen (MTW) bei den Panzergrenadieren und -pionieren eingeführt. Zwischen 1963 und 1964 wurden die MTW "germanisiert", d.h. sie wurden ausgestattet u.a. mit deutschen Beleuchtungsanlagen gemäß StVO, DIEHL Verbindergleickette Typ 213 B, Fla-MG 3, Nebelwurfbecher und deutscher Beschriftung. Die Fahrzeuge trugen nu die Bezeichnung M113 G.
Zwischen 1974 und 1981 wurden die M113 vom bezinfressenden 8-Zylinder Chrysler Vergasermotor auf einen 6-Zylinder Detriot Diesel umgerüstet. Fahrzeuge mit einer Druckkühlanlage wurden fortan als M113 G A1, solche mit einer Saugkühlanlage als M113 G A2 bezeichnet.
Im Laufe der 80er Jahre wurde die Reichweite der MTW durch externe Bezintanks (EFT) erhöht, welche links und rechts am Heck mitgeführt werden. Der Bezinvorrat konnte somit um 360 Liter erhöht werden.
Eine der wichtigsten Änderungen der M113 Reihe stellt die Modifizierung mit 6-Zylinder Diesel Motor von MTU und ZF Lenkgetriebe dar. Nicht zuletzt durch das unstabilisierte US Lenkgetriebe war der MTW in zahlreiche Verkehrsunfälle verwickelt, was schließlich in einer Geschwindigkeitsbegrenzung auf maximal 25 km/h mündete.
Das hier vorgestellte Fahrzeuge ist der Beobachtungspanzer Artillerie und wird bzw. wurde in Artilleriebataillonen seit 1979 als vorgeschobender Beobachter verwendet.
Ausgerüstet ist dieser mit einer optischen Zielvermessungsanlage, Fahrzeugnavigationsanlage 615, Datenein- und ausgabegerät 64 unf Funkgerätesatz.
Aufgabe ist das Erkennen und vermessen von Zielen, Zusammenstellung der Zieldaten, Übermittlung der Daten an die Artillerie.
Dieser wurde auch später im Zuge der Umrüstungen mit den externen Treibstofftanks am Heck versehen. 2003 wurden die letzten Fahrzeuge diesr Art ausser Dienst gestellt.
Der M113 Optronic ist 4,91m lang, 2,69m breit und 2,82m hoch bei ausgefahrener Zieloptik.
Dank für zusätzliche Fotos an Jürgen Kreissl, Thomas Janck, Thomas Voigt und Dirk Hille
Seitenangaben beziehen sich auf "In Fahrtrichtung gesehen"

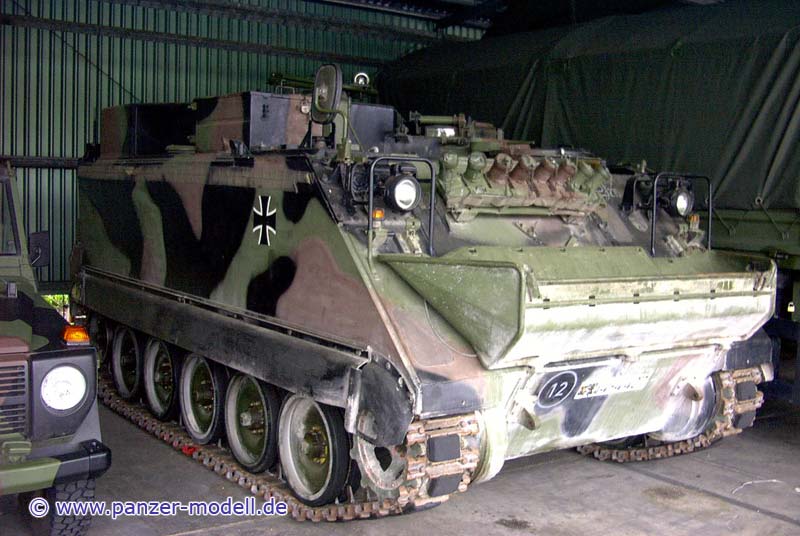

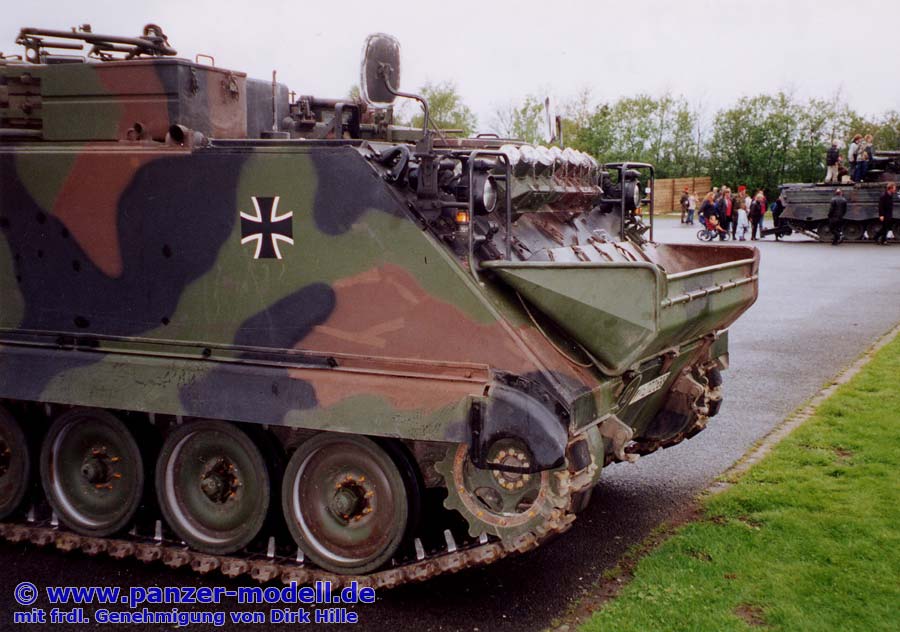

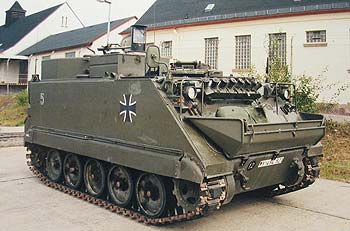

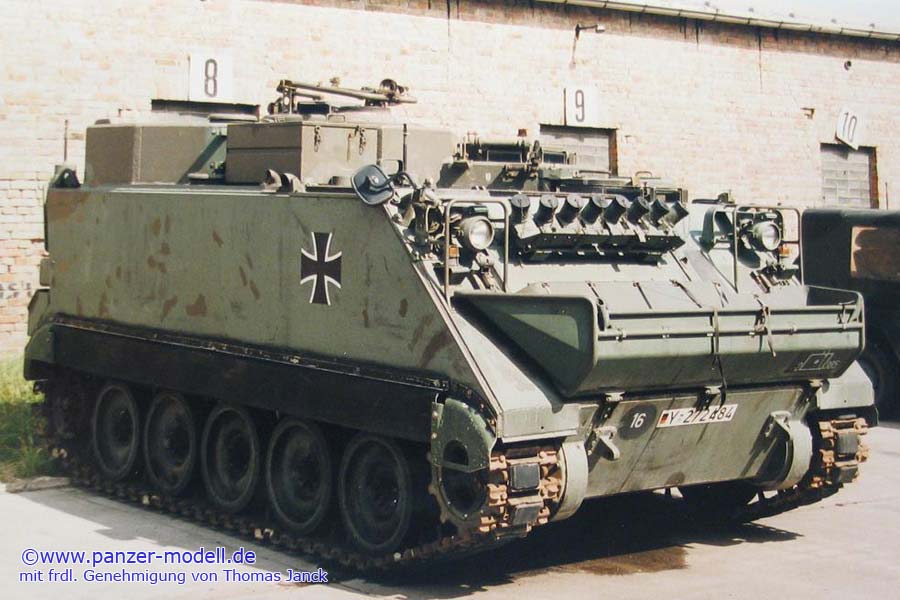

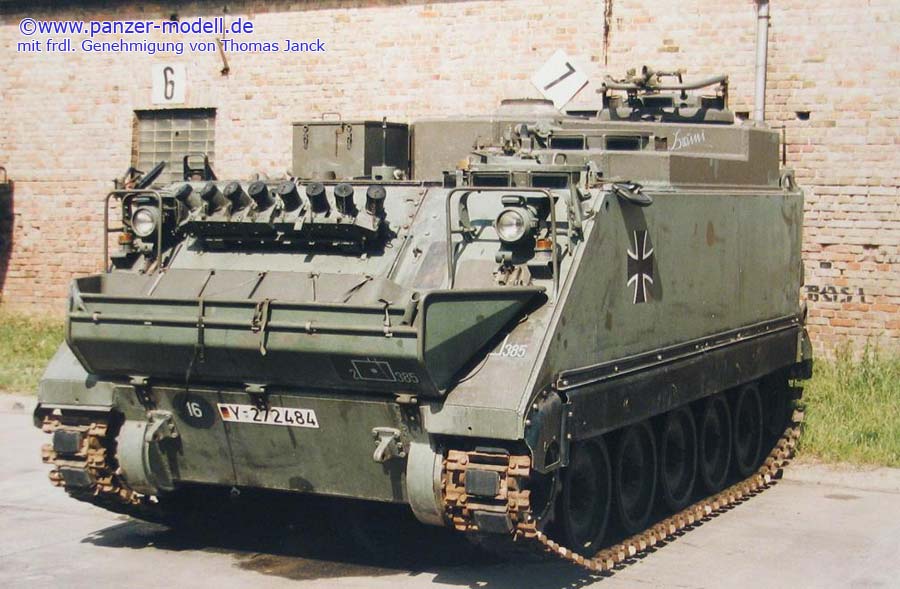

Gesamtansicht vorn rechts
Gesamtansicht vorn rechts

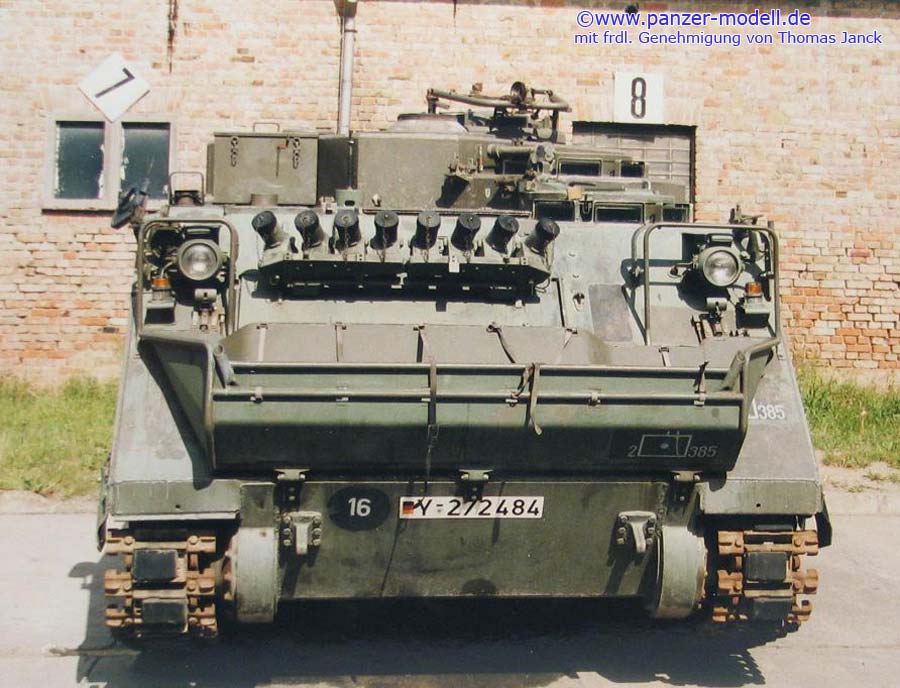

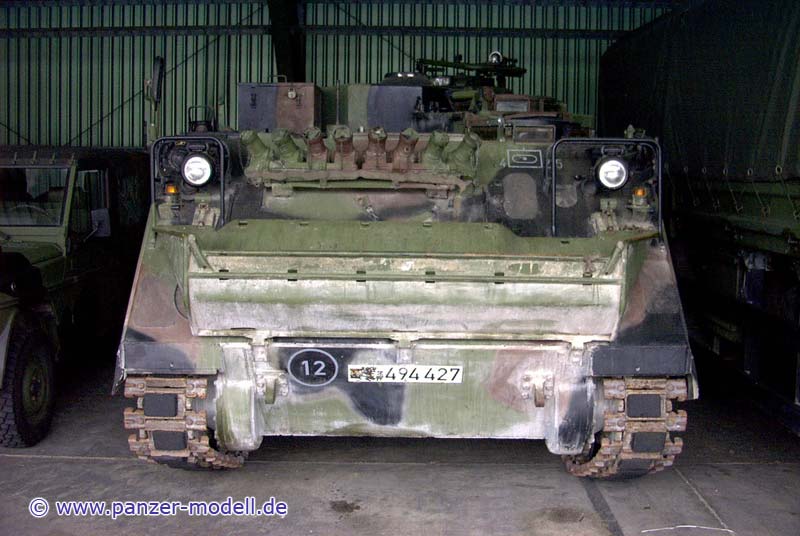

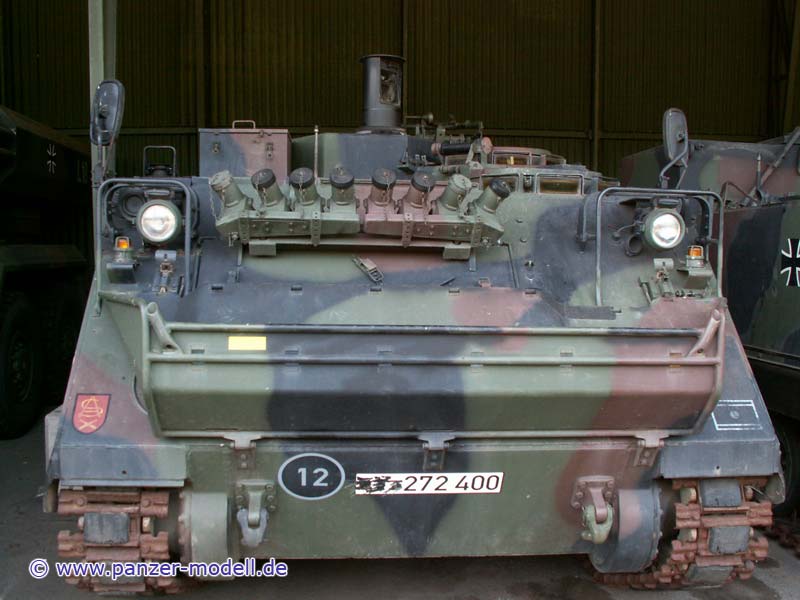

Frontansicht
Frontansicht
Frontansicht

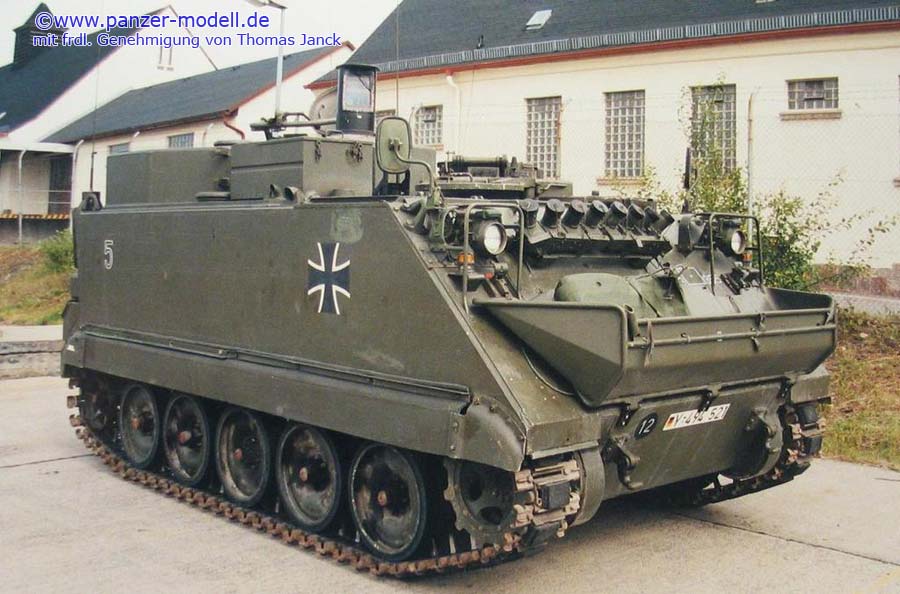

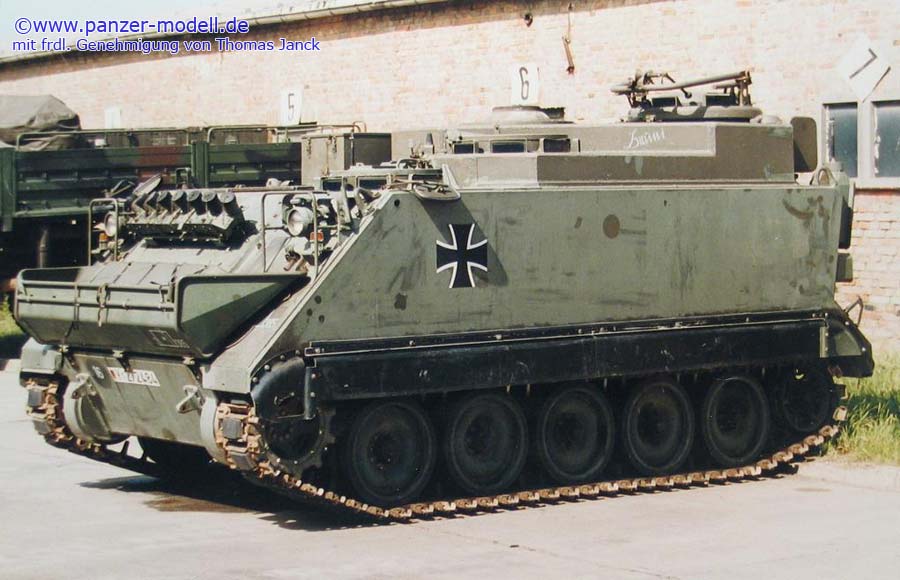

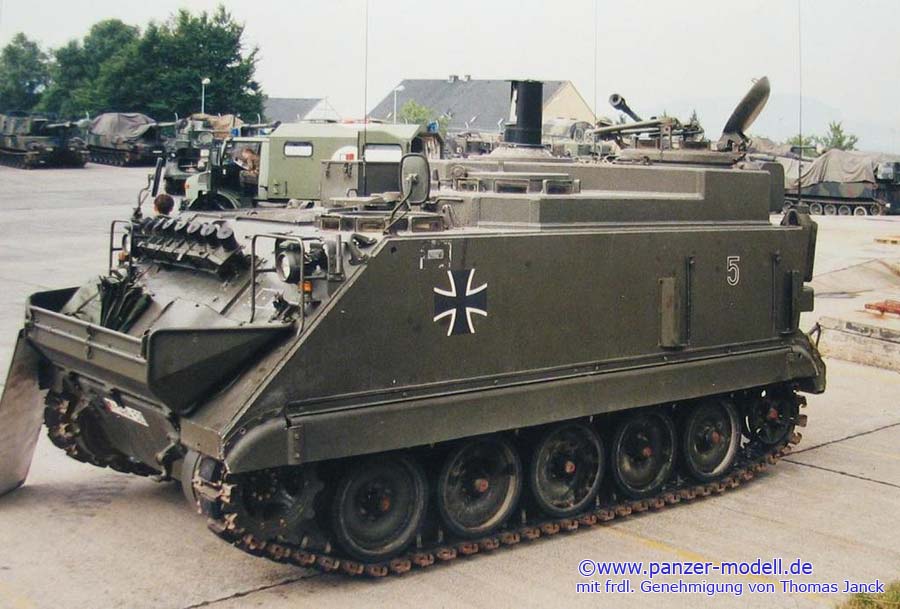

Gesamtansicht vorn links
Gesamtansicht vorn links mit eingefahrenem Ausblickkopf
Gesamtansicht vorn links mit ausgefahrerenem Ausblickkopf

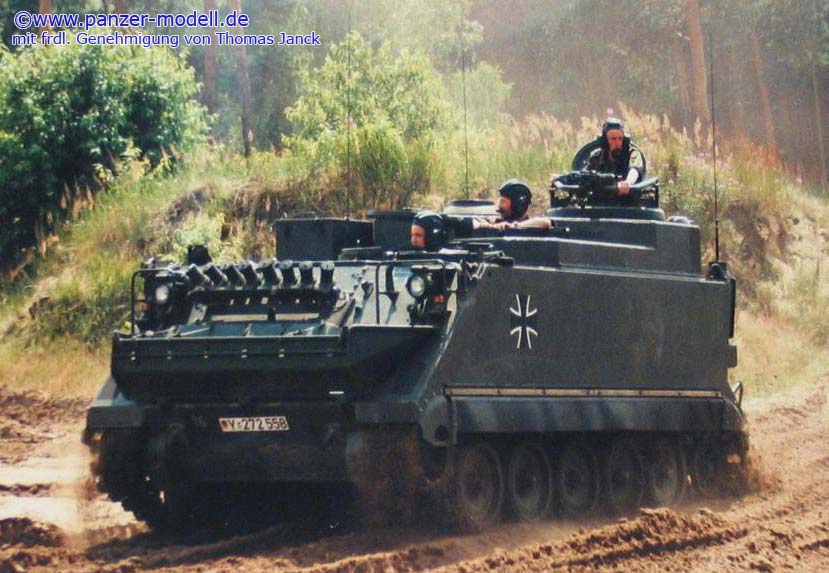

der Optronic im Gelände

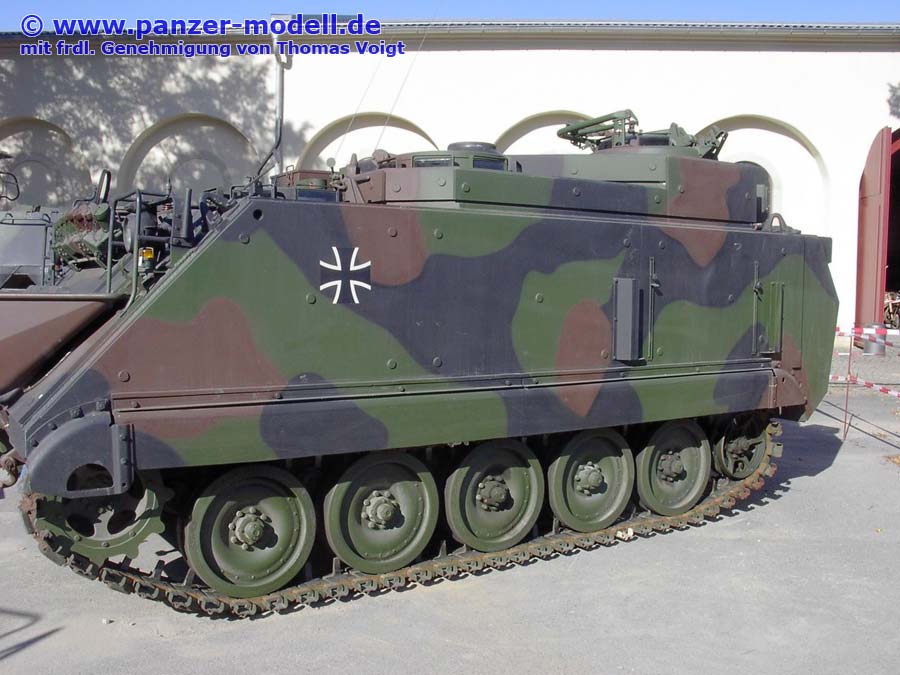

linke Seite

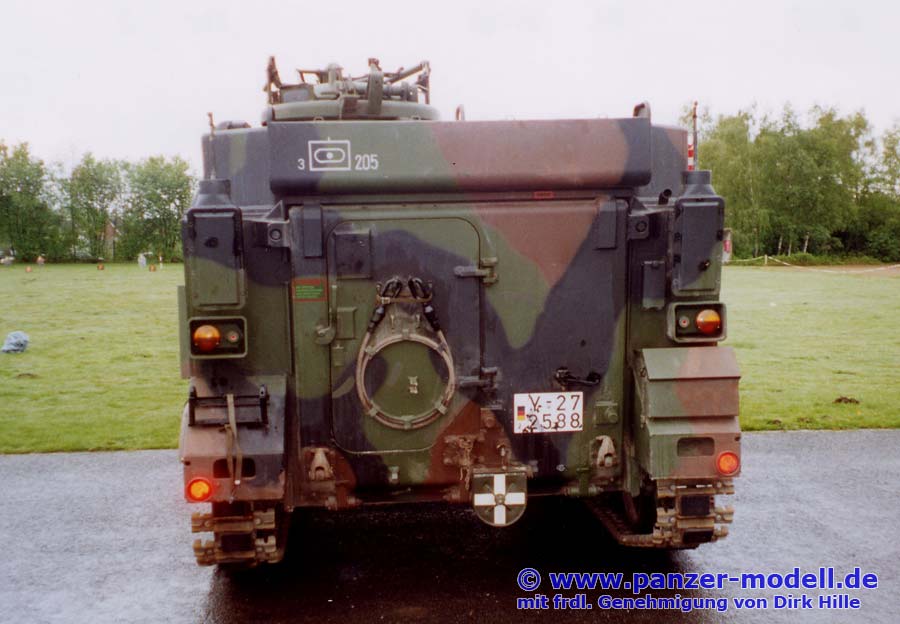

Heckansicht

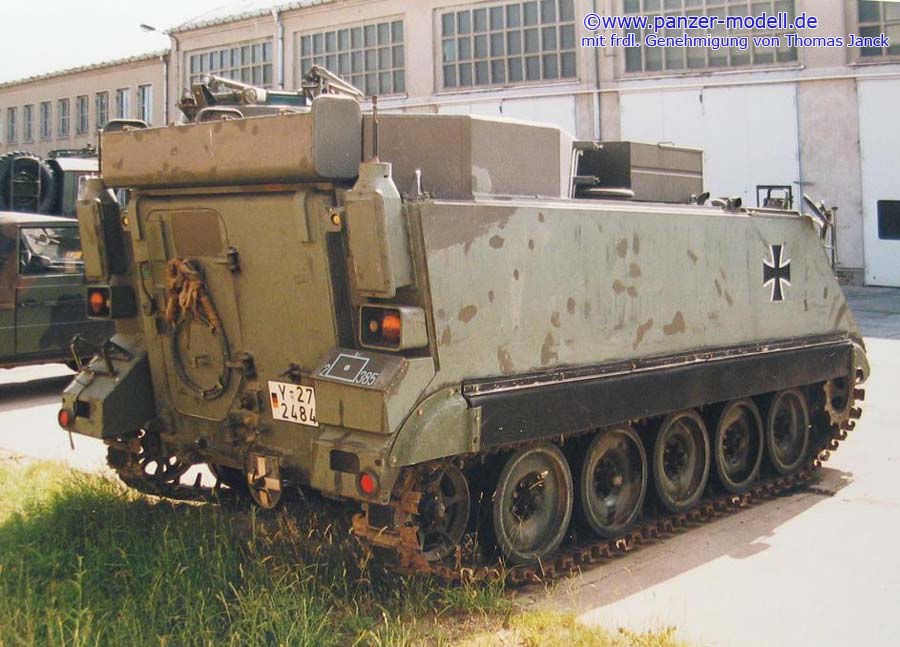

Gesamtansicht hinten rechts

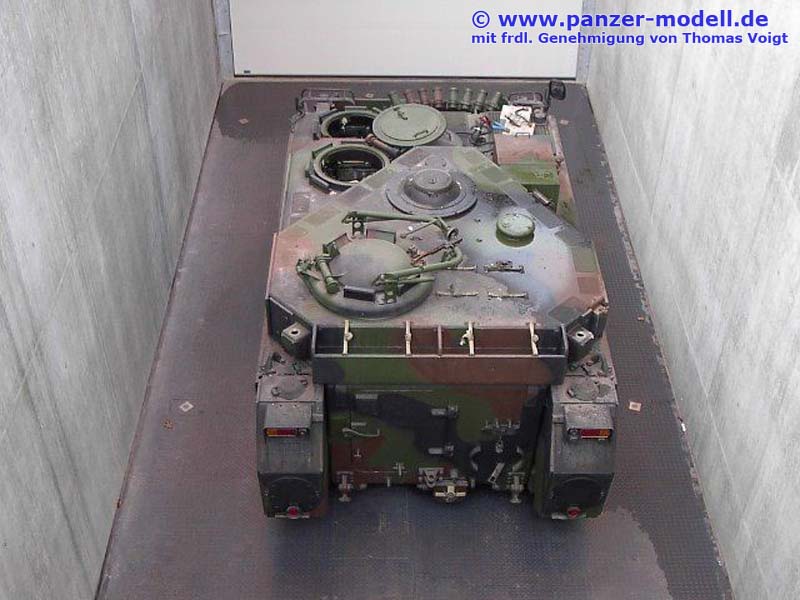

Draufsicht von hinten

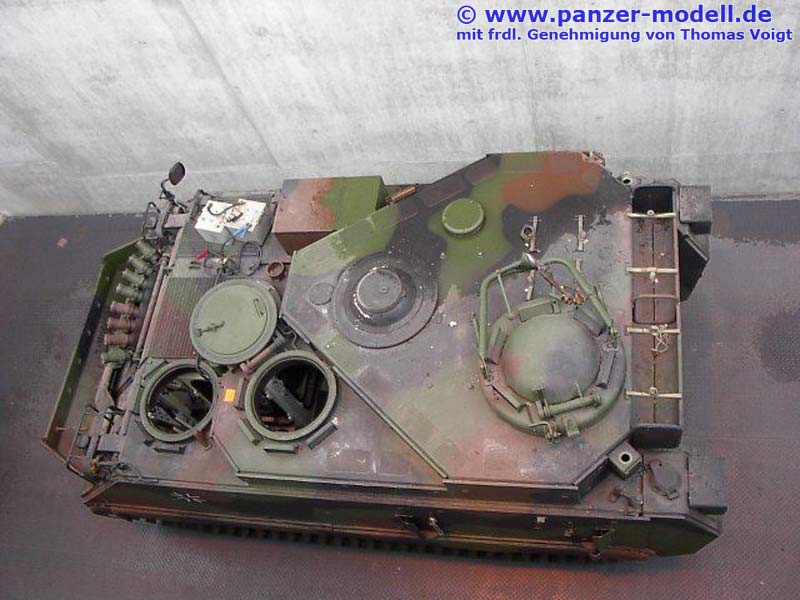

Draufsicht
vorderer Bereich
Fahrerluke
mittleres Lüftergitter und Fahrerluke

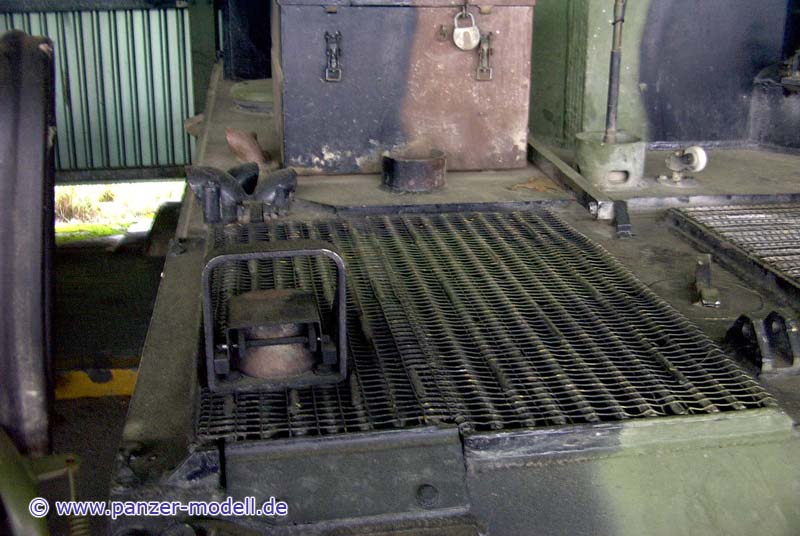

Motorlüftergitter von vorn

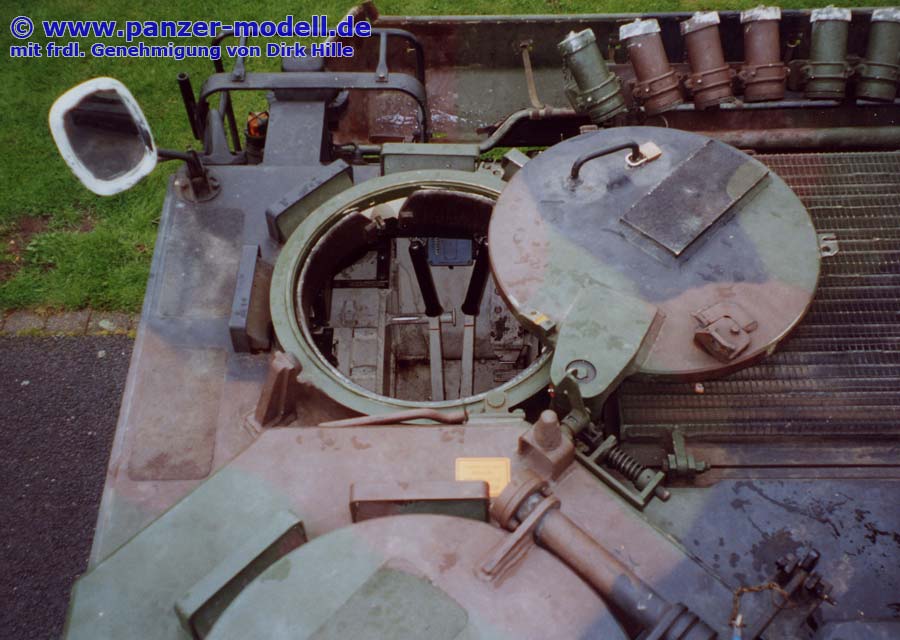

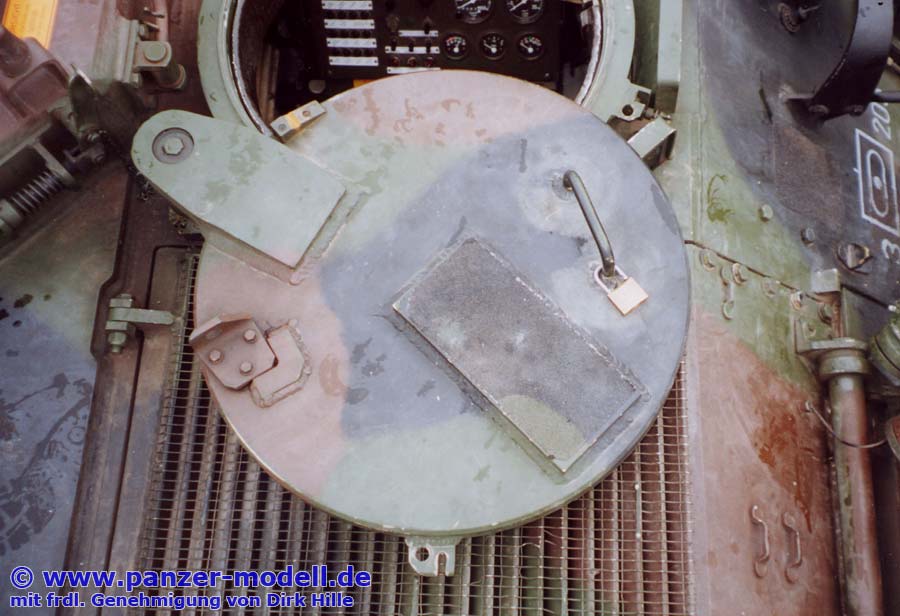

Fahrerluke von oben

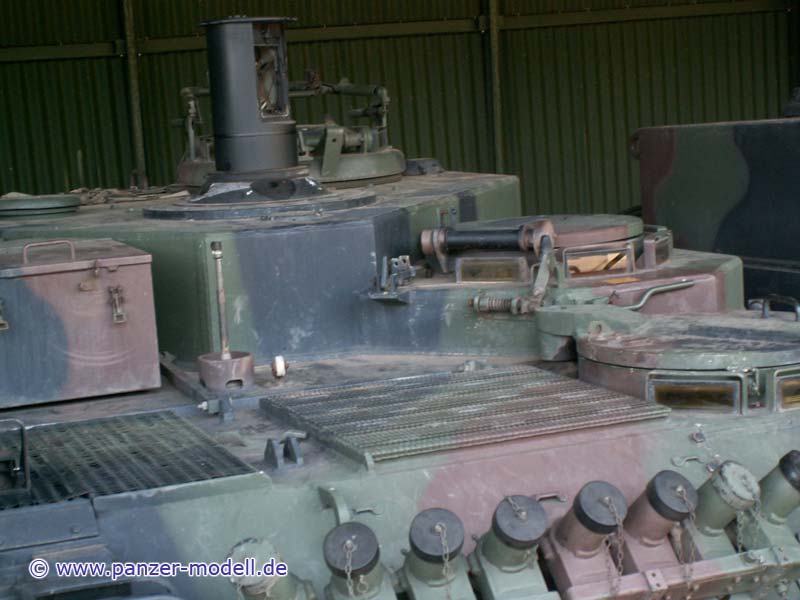

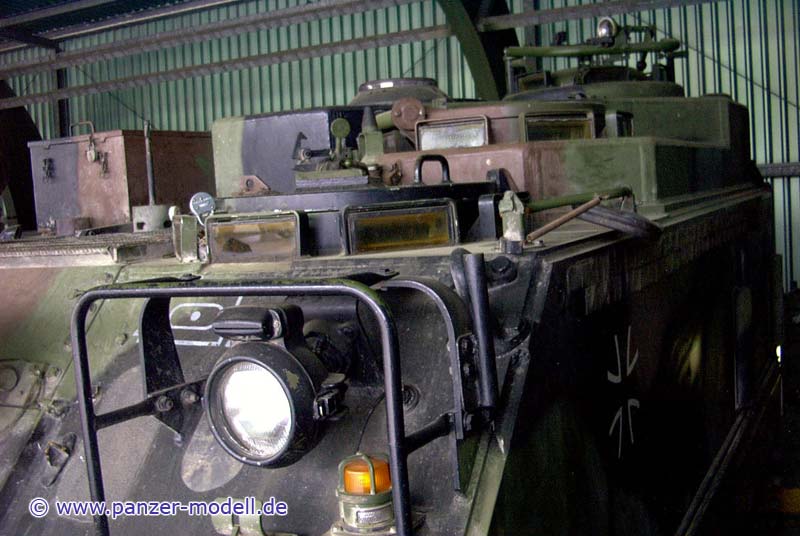

Aufbau von vorn mit ausgefahrenem Ausblickkopf
Aufbau von vorn mit abgesenktem Ausblickkopf
rechte Aufbauseite von oben mit Ersatzkettenglied

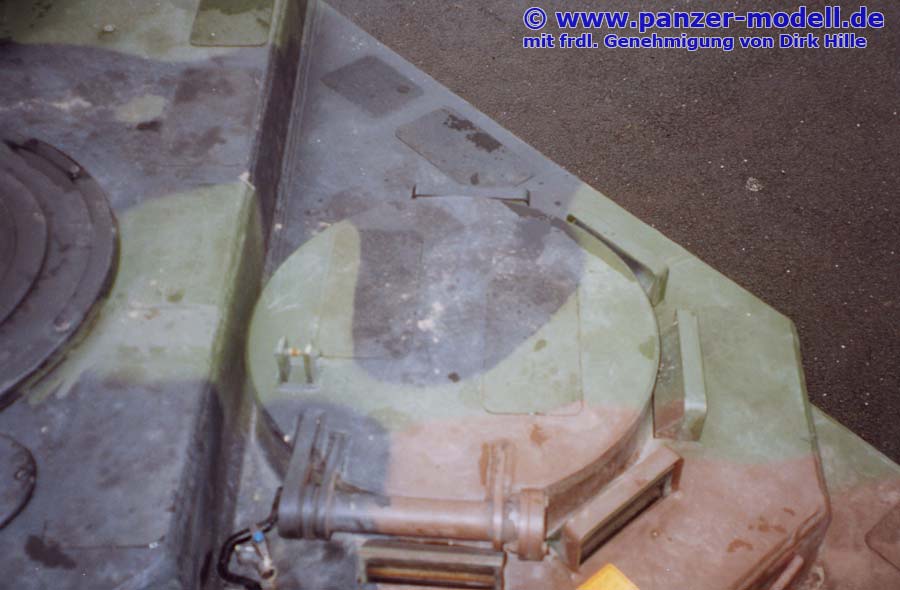

Luke im vorderen linken Aufbau

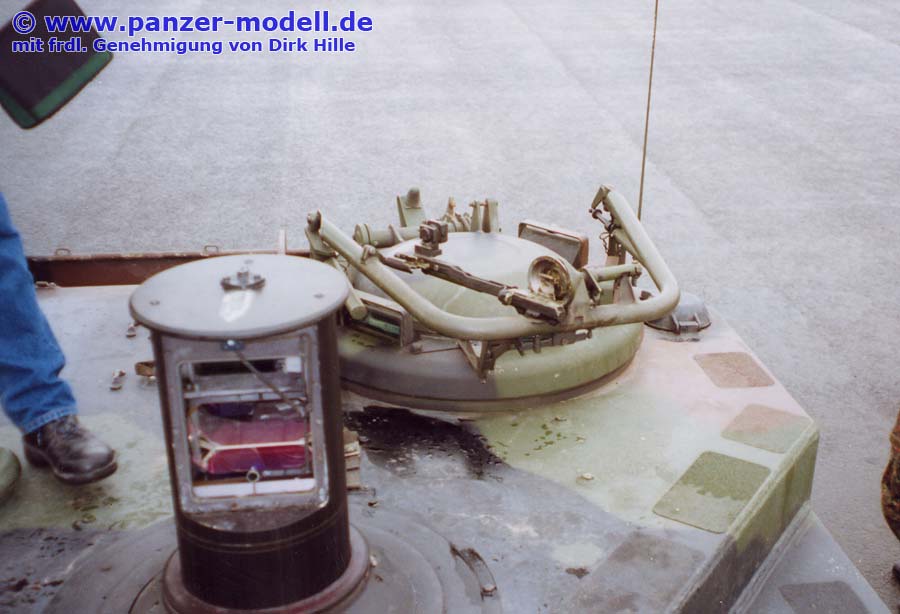

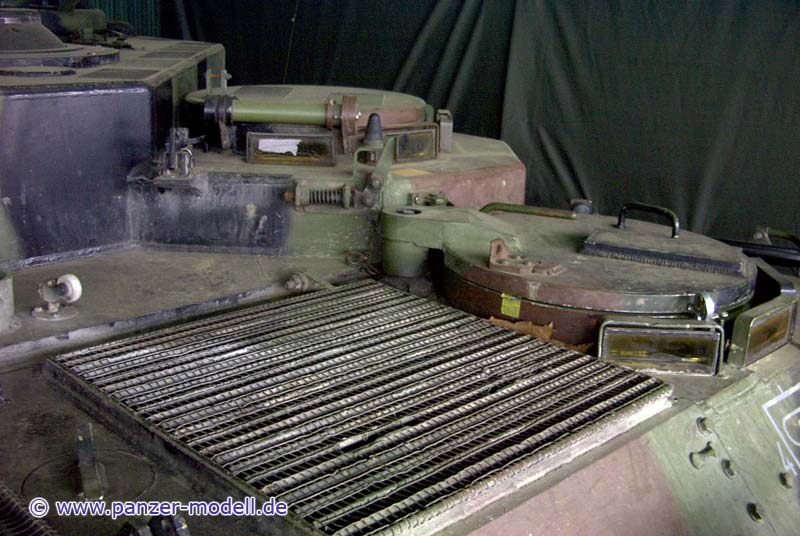

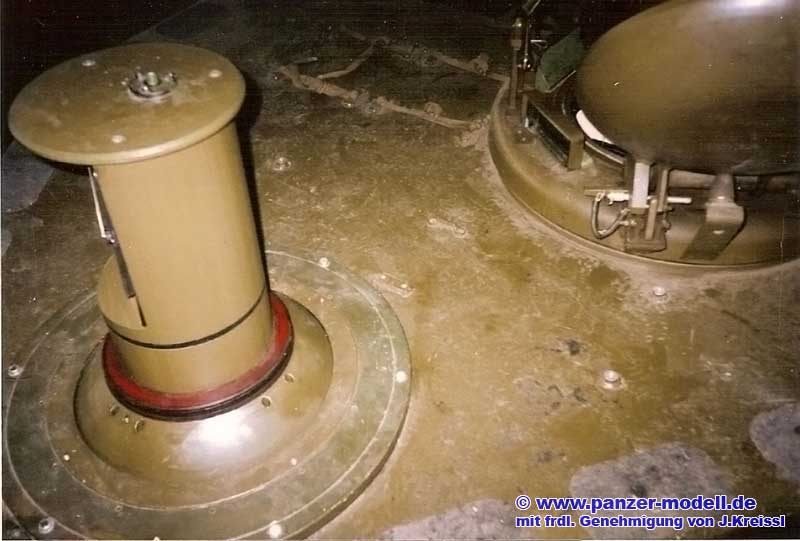

Beobachtungskopf und Kommandantenluke

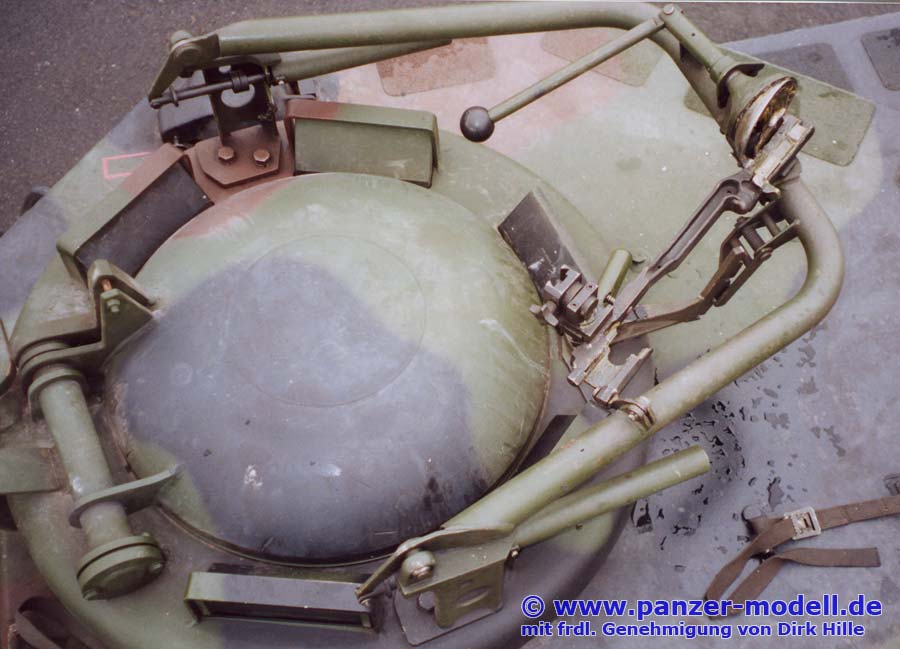

Kommandantenluke

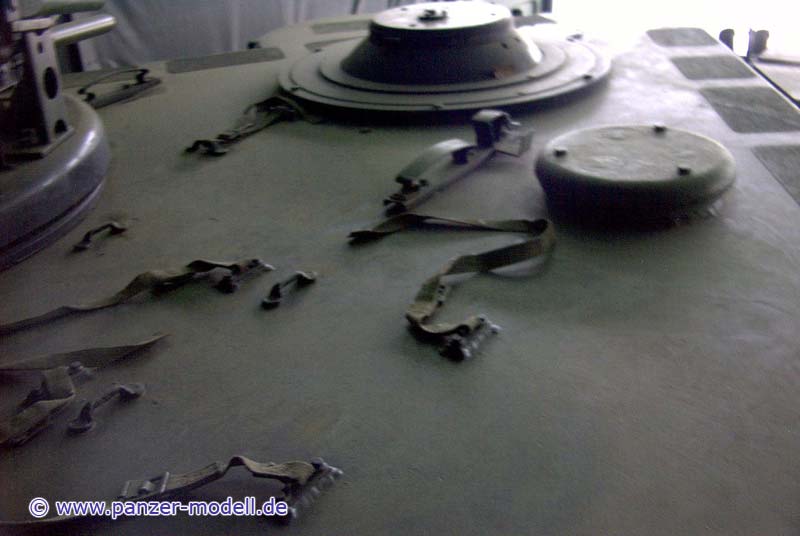

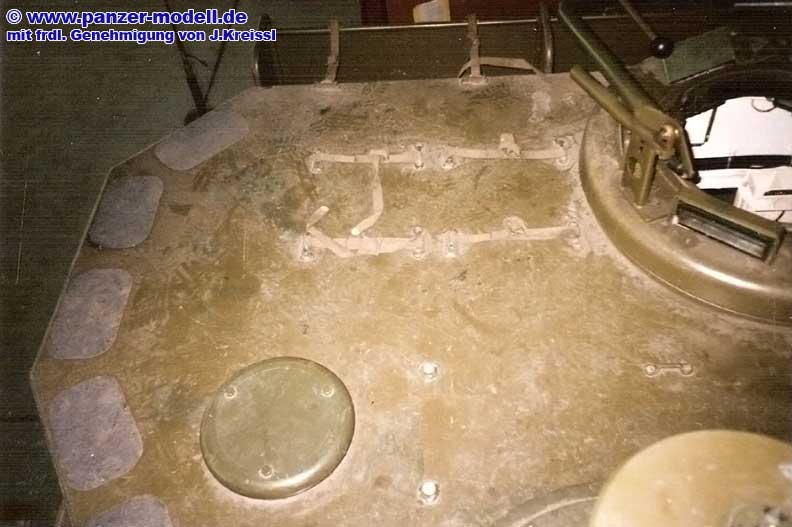

Zurrgurte auf Aufbaudach

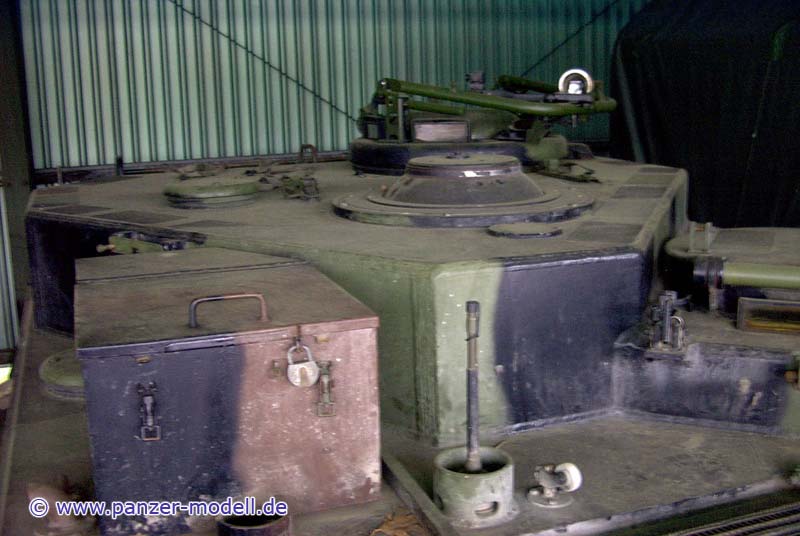

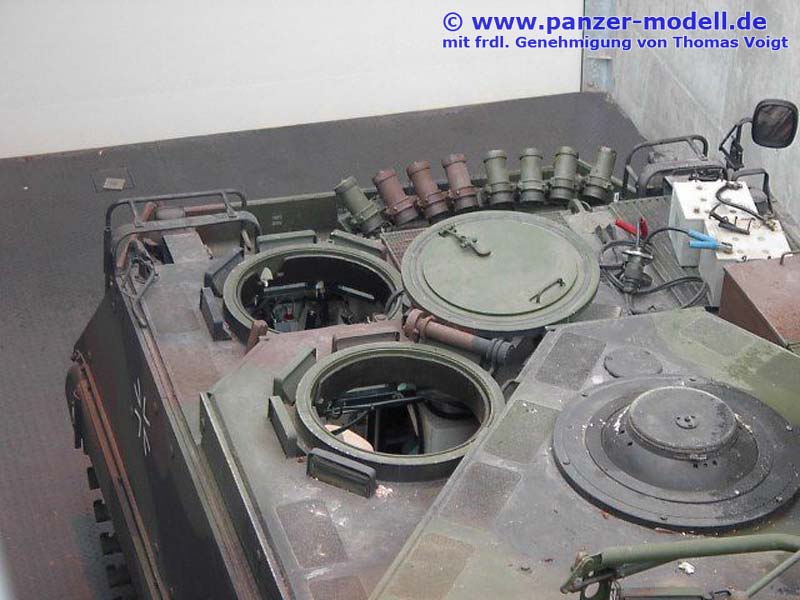

Aufbau von links oben

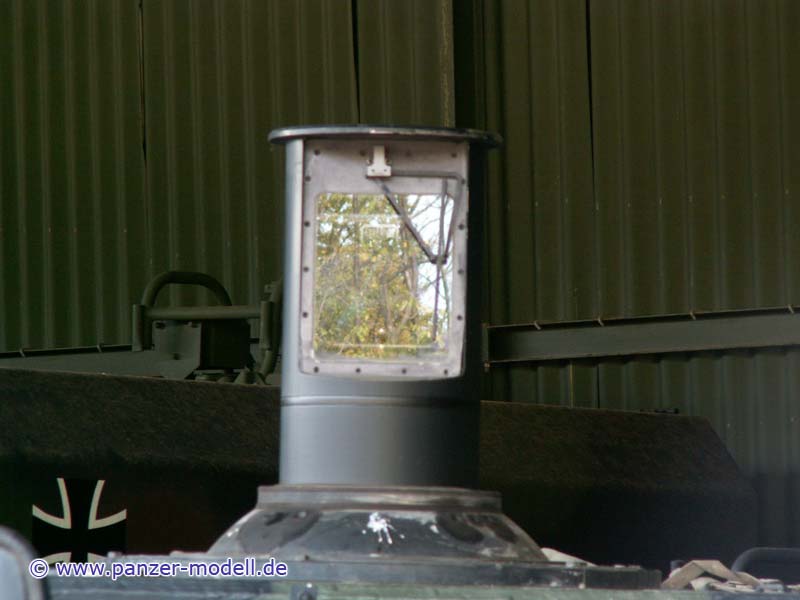

Optronic Beobachtungskopf
Optronic Beobachtungskopf Aufnahme

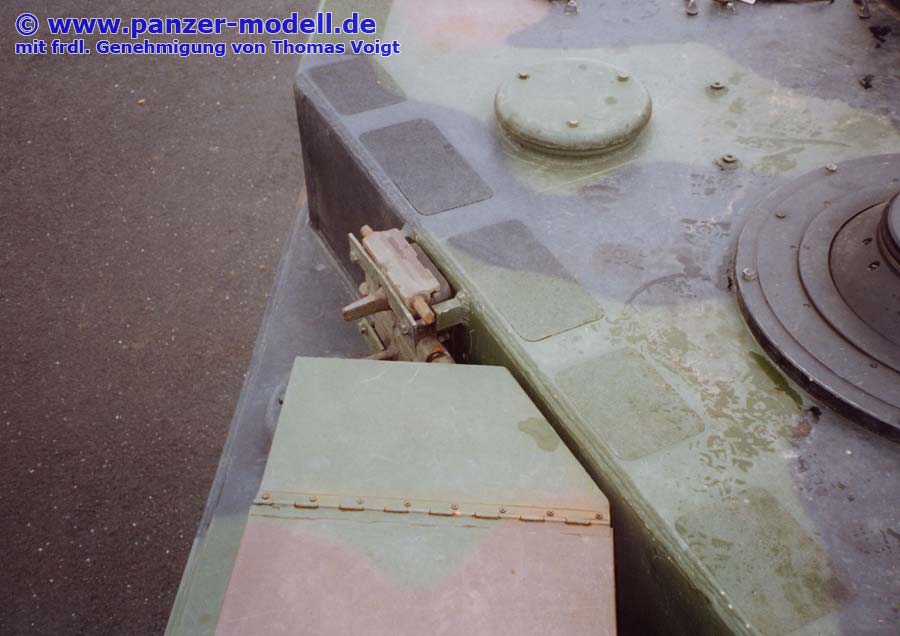

Anordnung Antirutsch Pads auf Aufbau, rechts

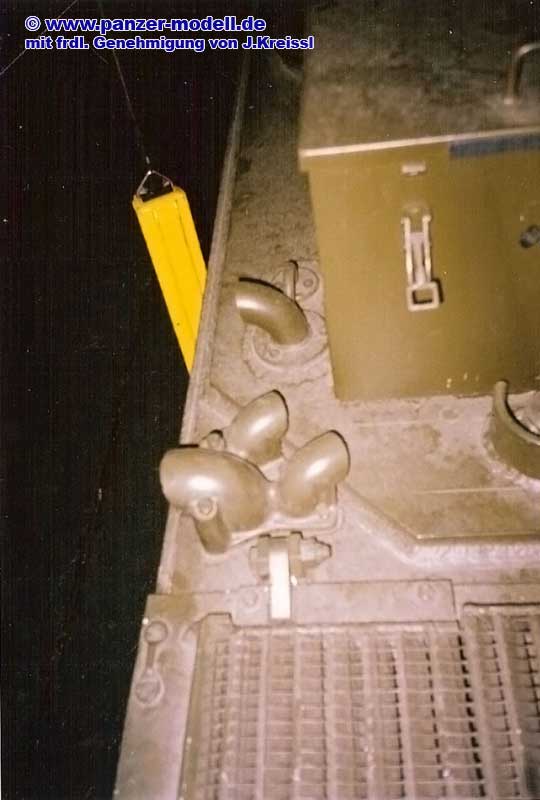

Belüftungsenden, rechts hinter Motorgitter
rechtse Seite mittig

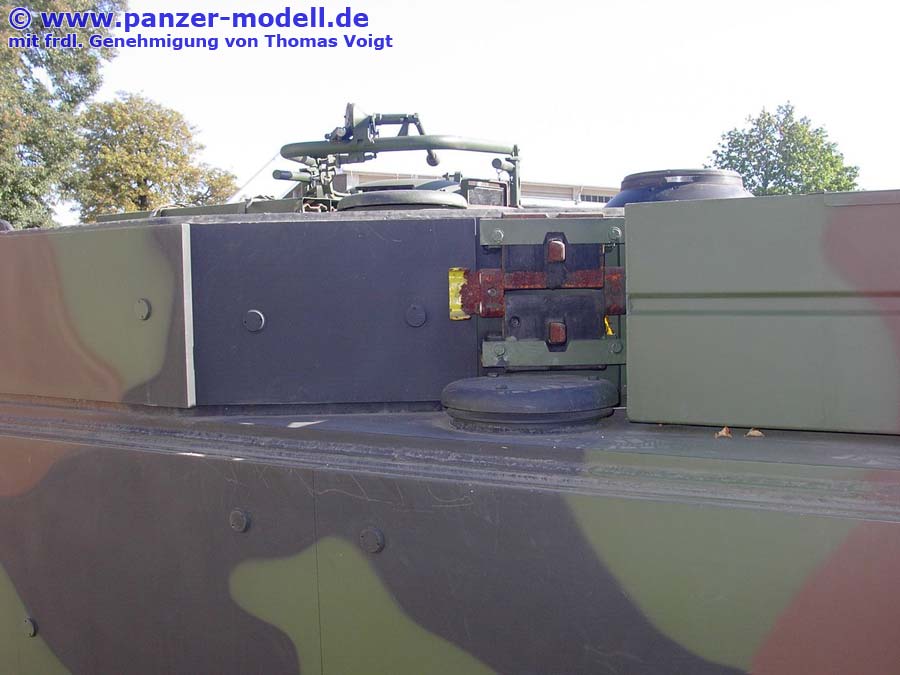

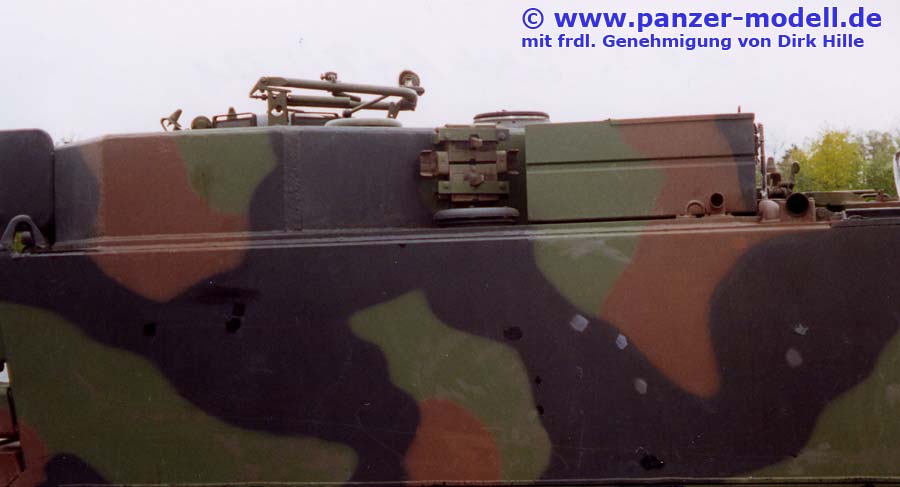

Aufbau, rechts mit Ersatzkettenhalterung

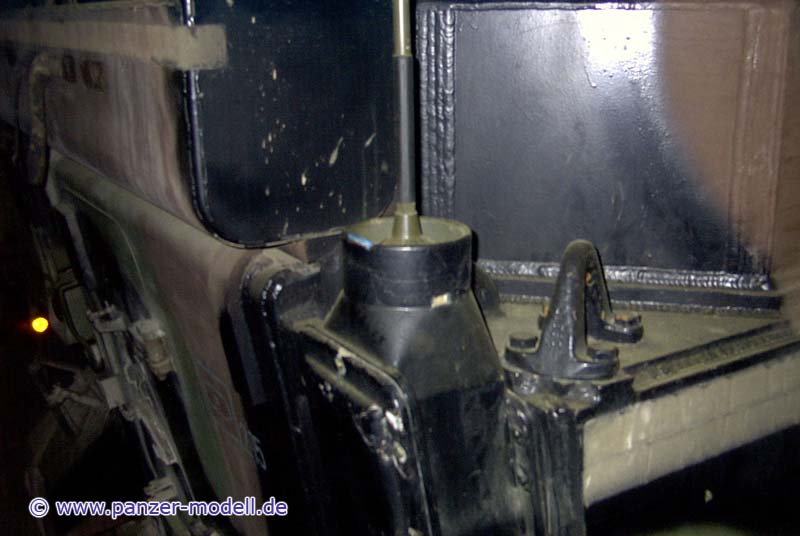

Antennenfuß hinten rechts

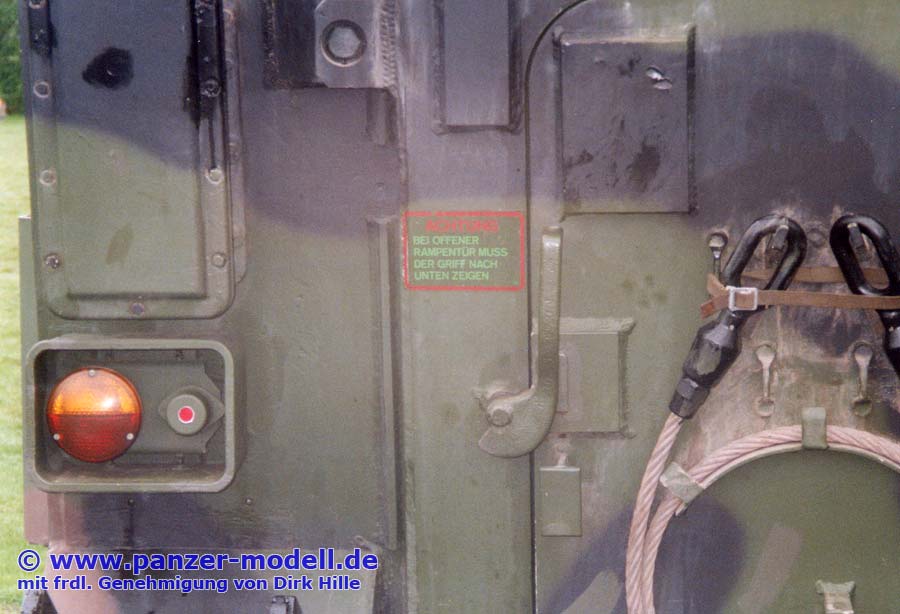

Hecktürverriegelung

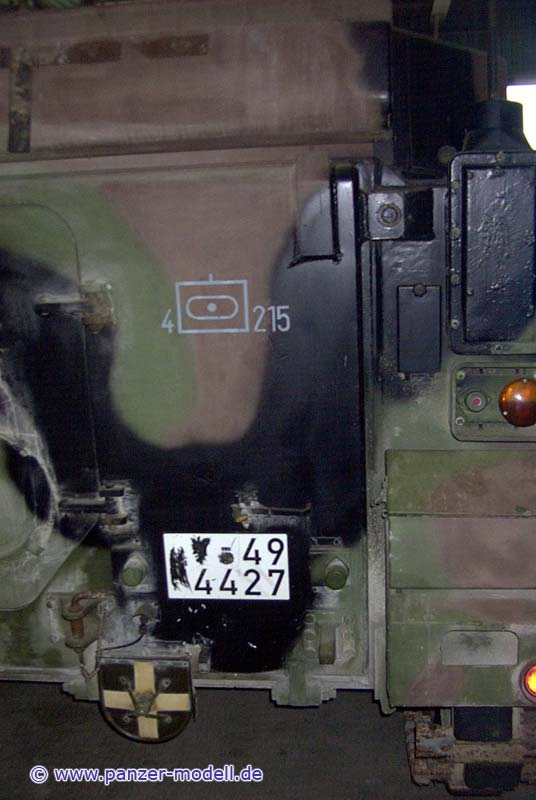

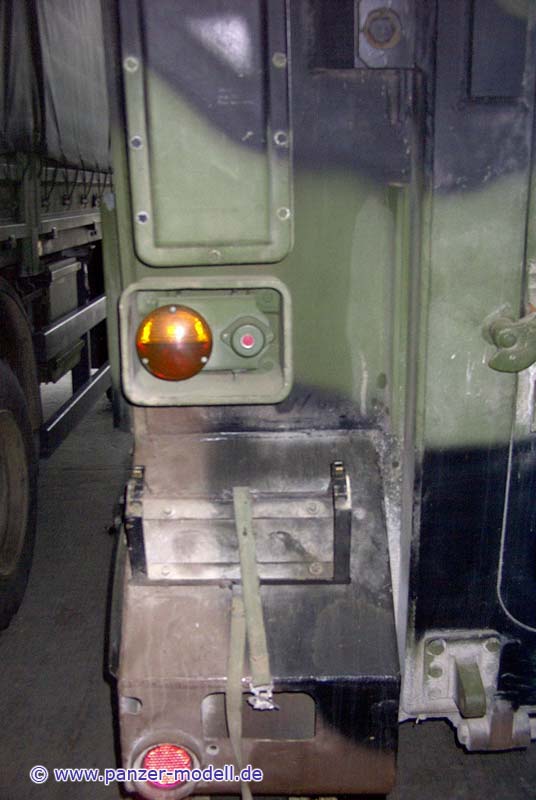

Heckseite links

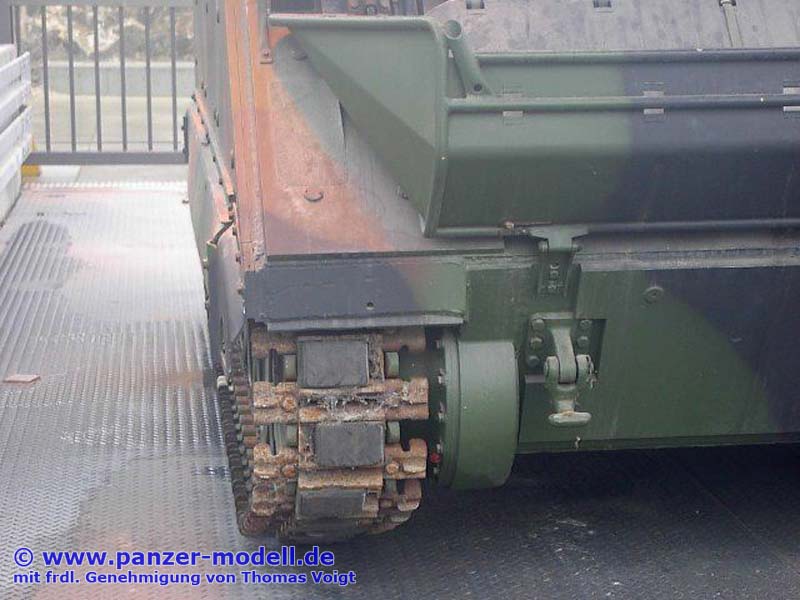

Heckseite rechts
Heckseite rechts
vordere rechte Seite
Kette vorn rechts
Vordere linke Wannenecke
Frontplatte ohne großen Staukorb
linke vordere Seite

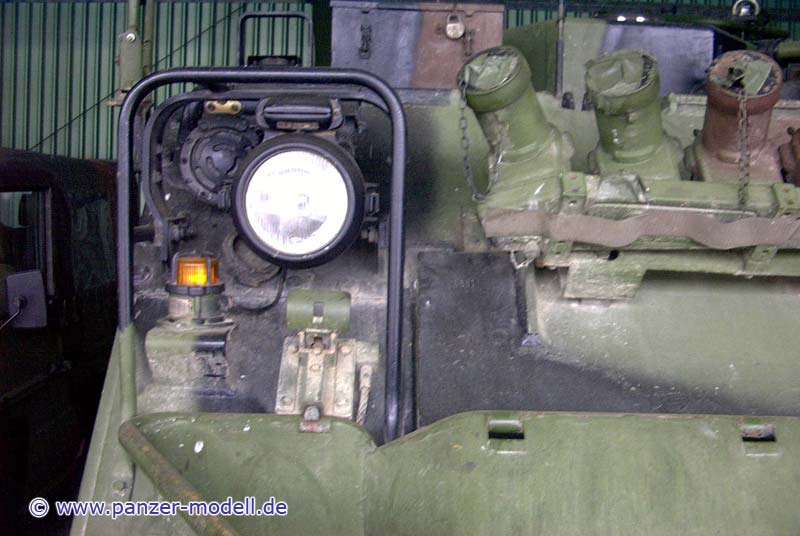

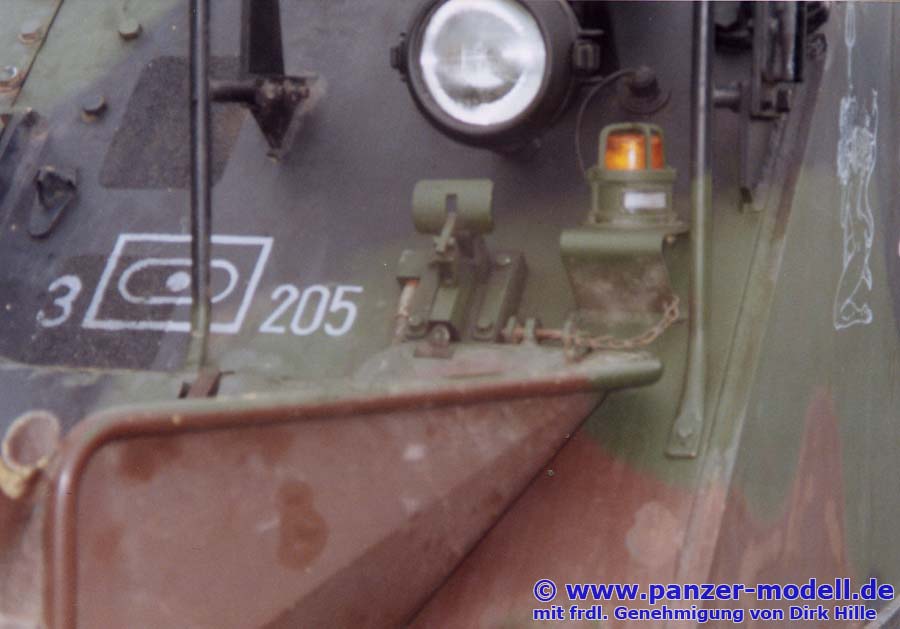

Beleuchtungsanlage und Staukorbaufhängung vorn links

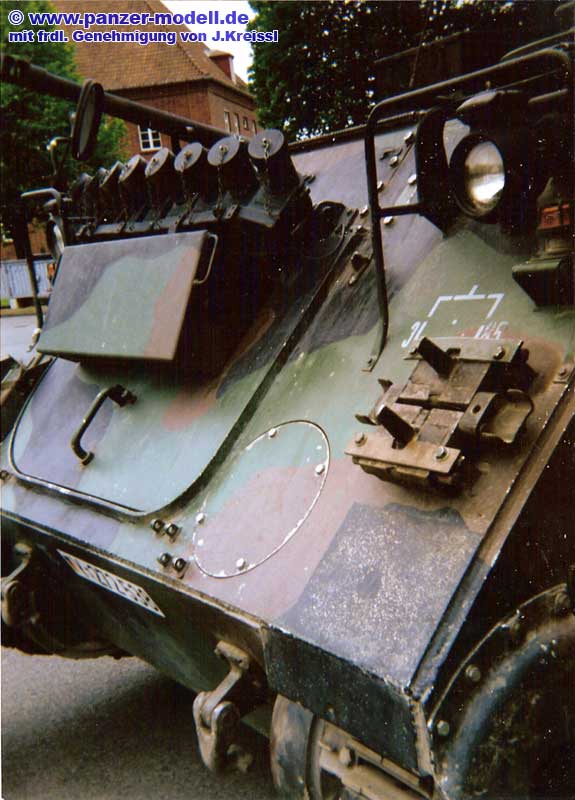

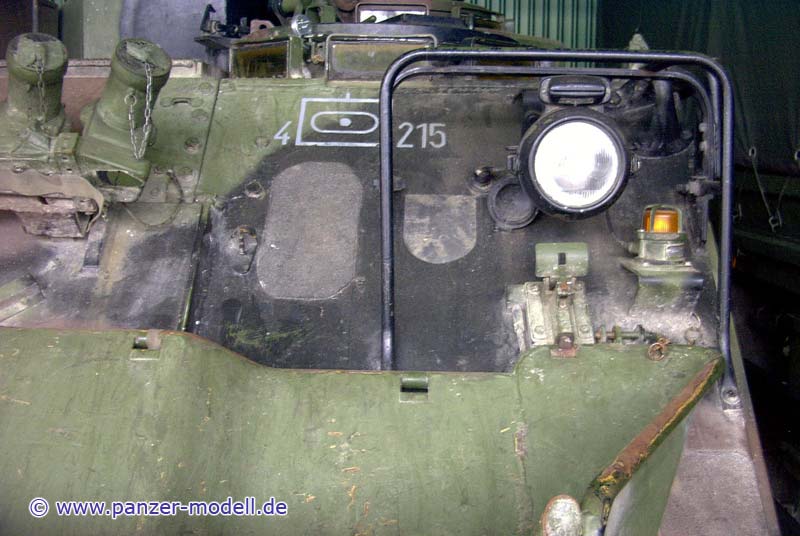

Frontseite links
Beleuchtungsanlage rechts

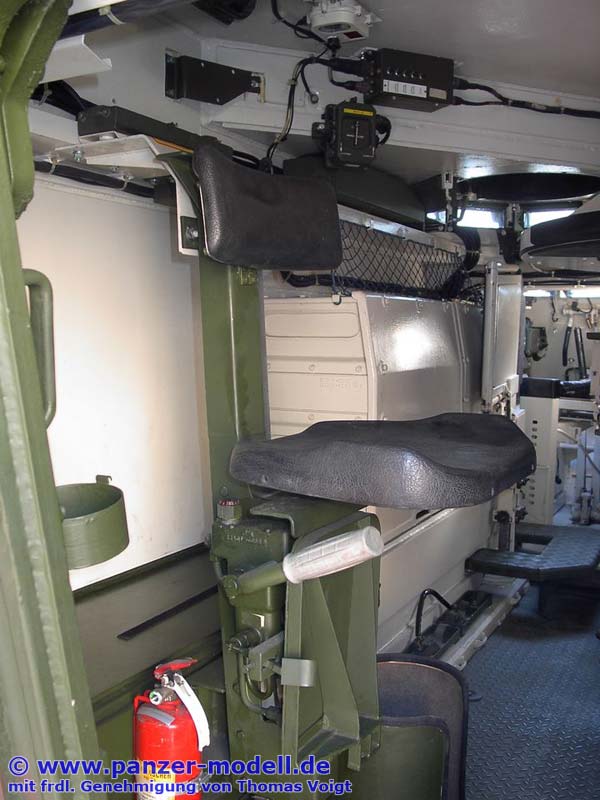

Innenraum links

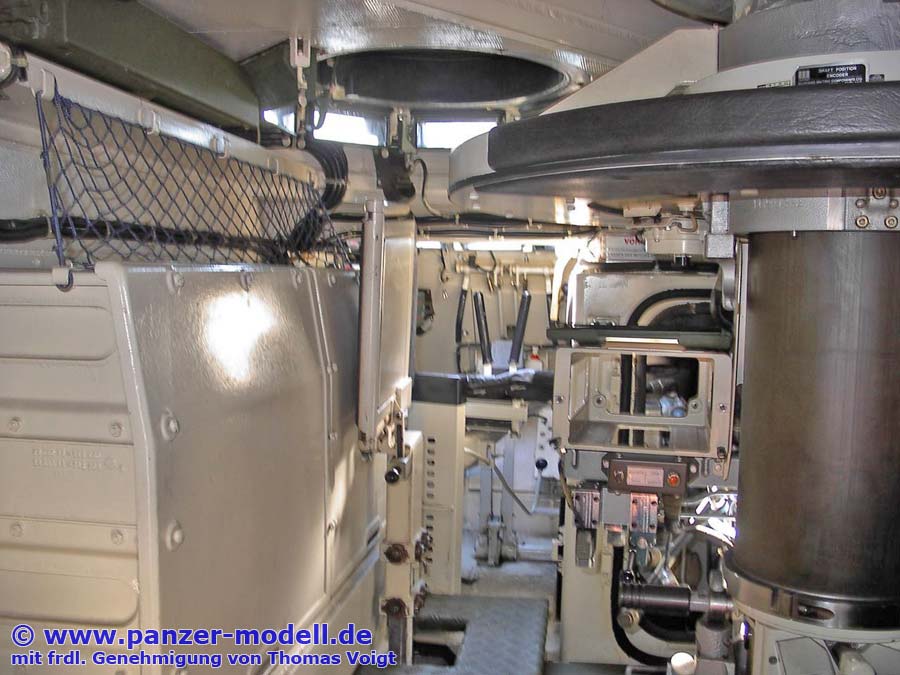

Innenraum links mit Blick zum Fahrerplatz

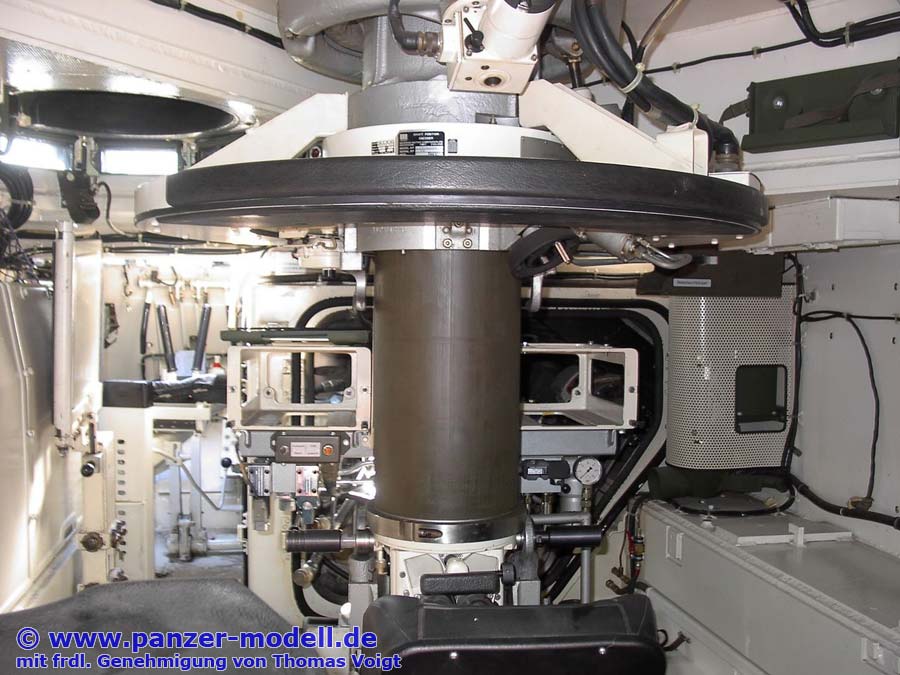

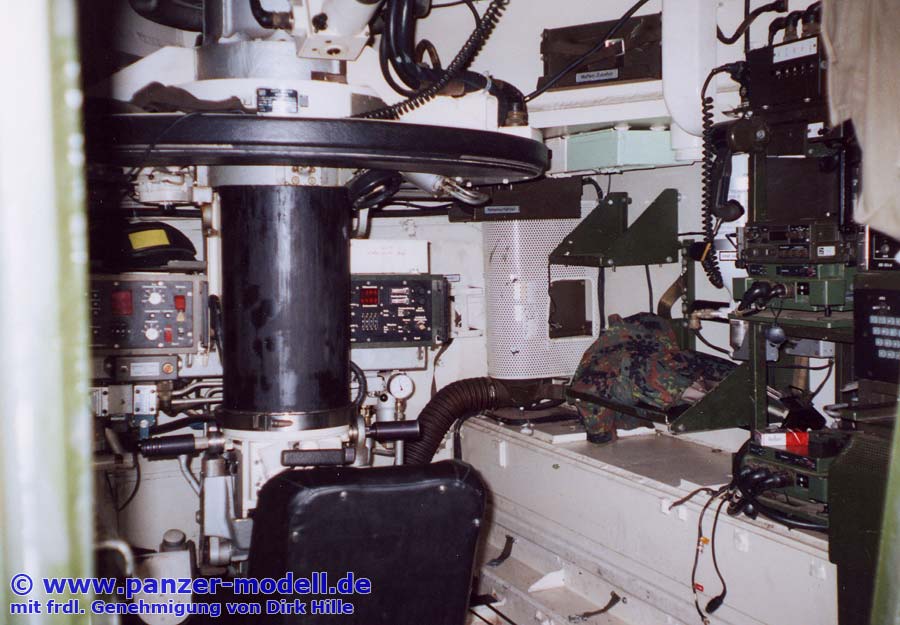

Innenraum mit Beobachtungsgerät

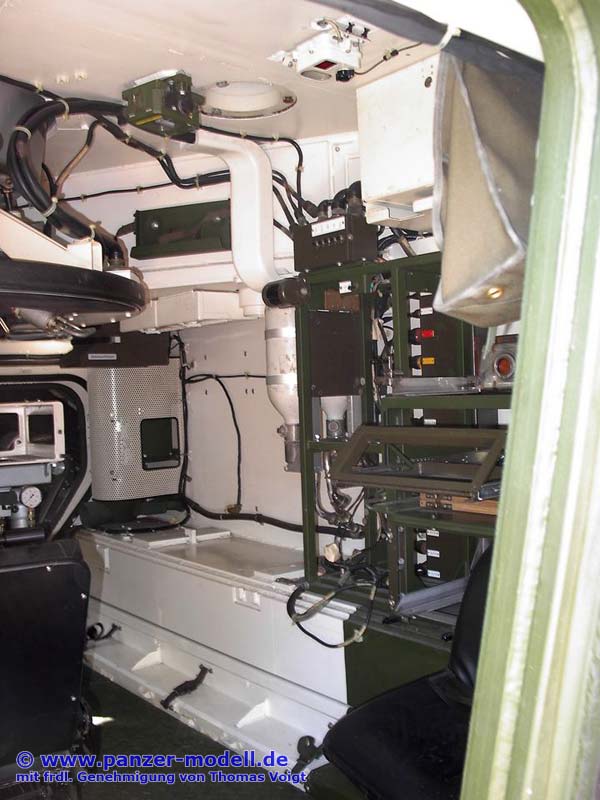

Innenraum rechts vorn
Innenraum rechts hinten

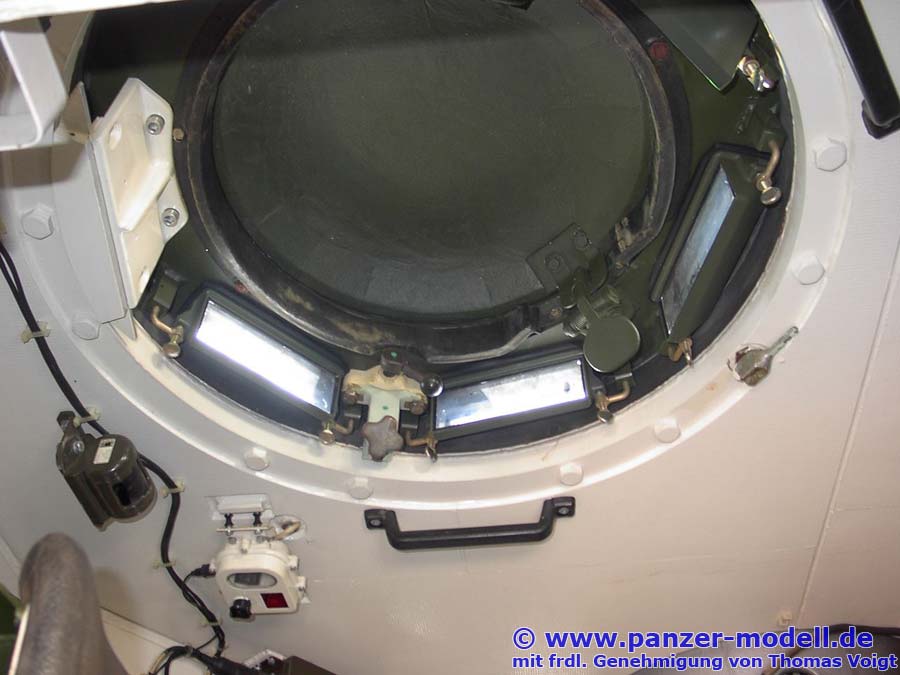

Kommandantenluke von innen
