Leopard 1 Beobachtungspanzer Artillerie

Der Beobachtungspanzer Artillerie auf Basis Leopard 1 basiert auf dem Leopard 1 A5 und wurde von KMW modifiziert, nachdem 1997 der Auftrag für die Projektstudie vom BWB ausgesprochen wurde.
Es wurden zwei prototypen umgebaut und intensiv getestet - das Projekt scheint aber mittlerweile gestorben zu sein(?).
Augenfälligste Änderung ist der Wegfall der 105mm Kanone und die Umgestaltung des Turms. Dazu gehören im Inneren der Wegfall der Ladeschützengeräte, der Feuerleitrechner und Zubehör und die Munitionslagerungen. Desweiteren eine neue SEM 80/90 Sprech- und Datenfunkverbindung, welcher die zusätzliche Antenne vorn links bedingt, das MAPS Navigationssystem, neue, artilleriespezifische Computeranlage, Feuerleitsystem KEFLA, GPS, MCS 2000M Kommando und Kontrollsystem. Äusserlich ist es die neue Antenne vorn links am Turm, neugestaltete Wannenheckpartie mit neuer Beleuchtungsanlage, GPS Empfänger auf dem Turmdach, Ersatzkettenhalterung auf dem Motordeck und neue Heckstaukörbe.

Vielen Dank für viele Fotos an Norbert Ahrndt!

Seitenangaben beziehen sich auf "In Fahrtrichtung gesehen"

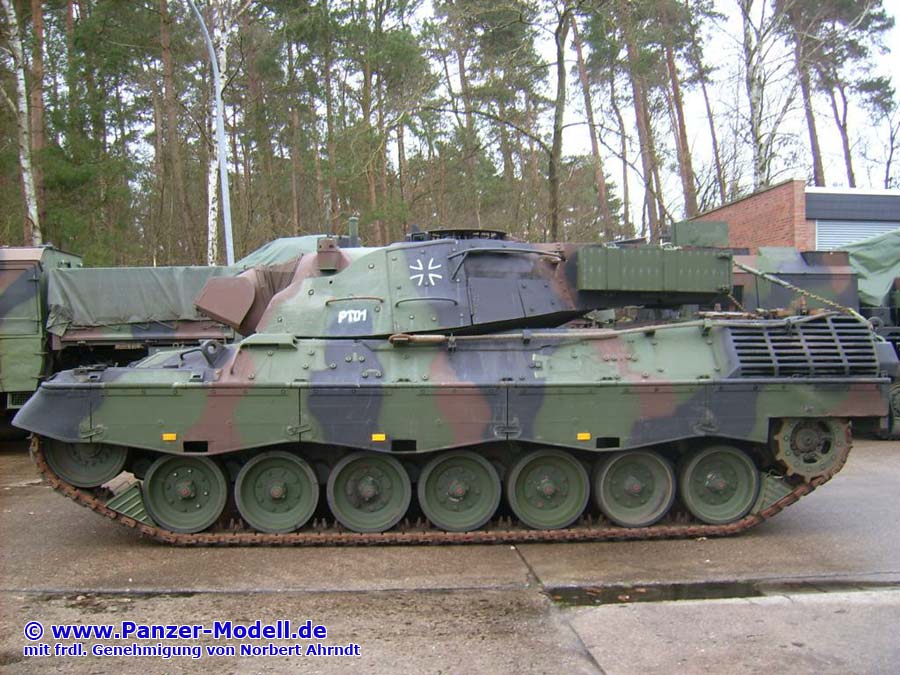

Gesamtansicht rechts

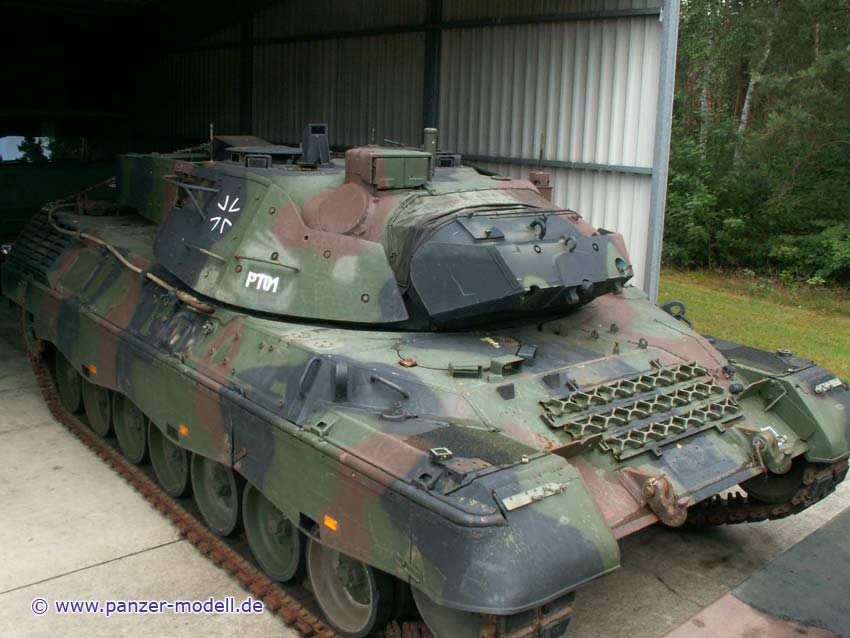

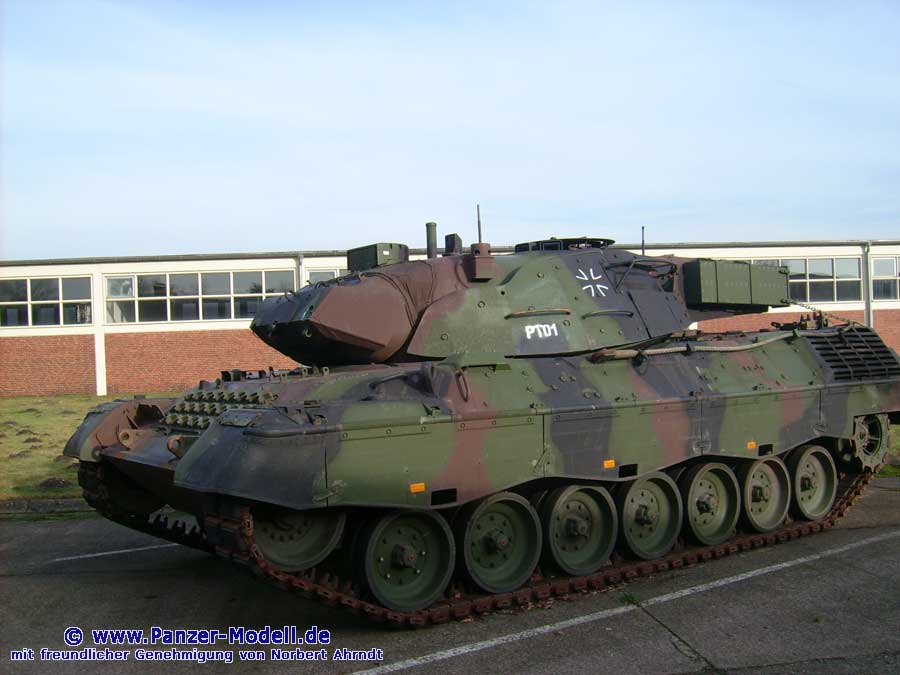

Gesamtansicht vorn rechts

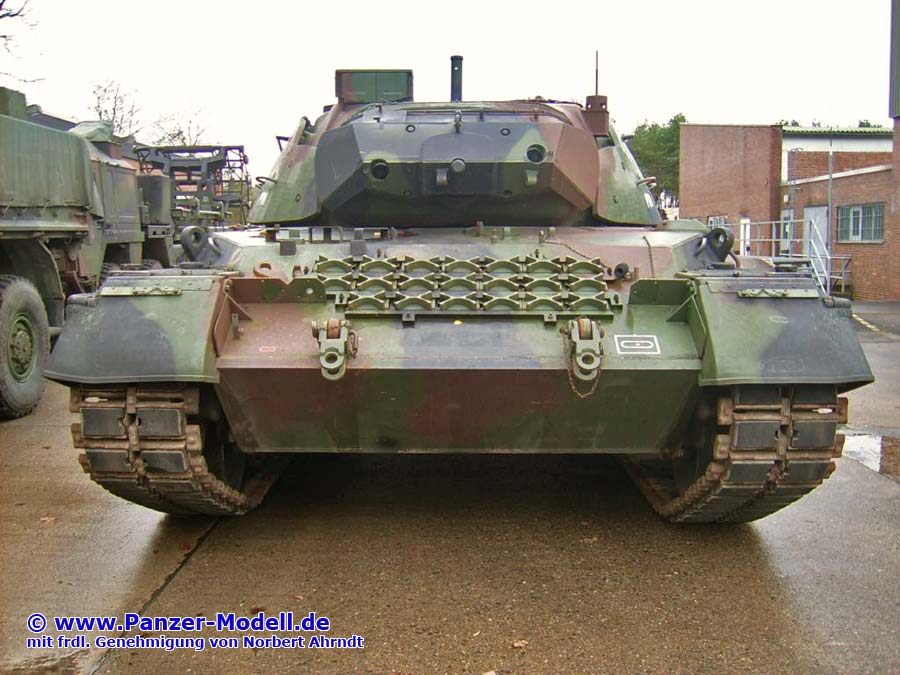

Gesamtansicht vorn

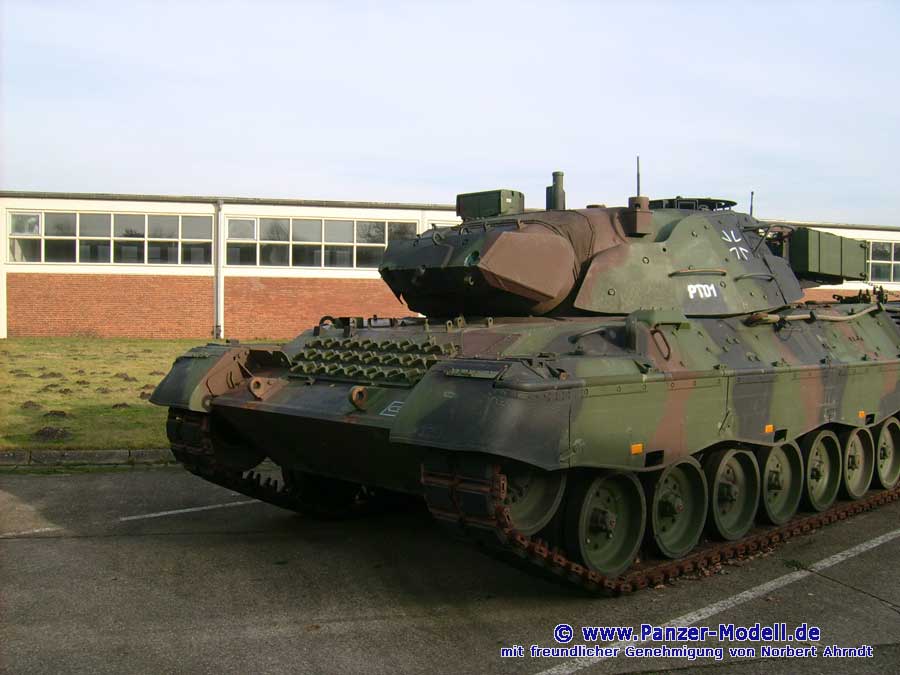

Gesamtansicht vorn links

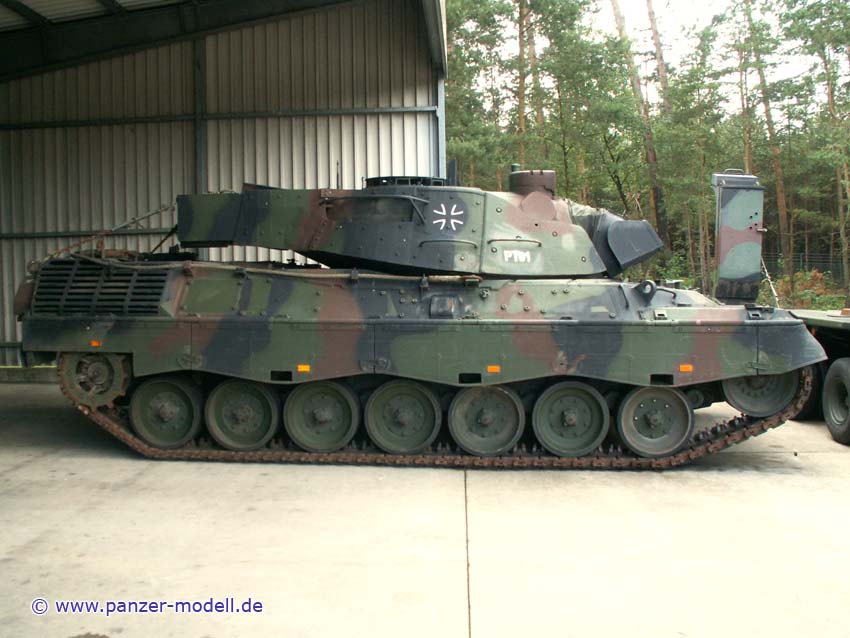

Gesamtansicht links

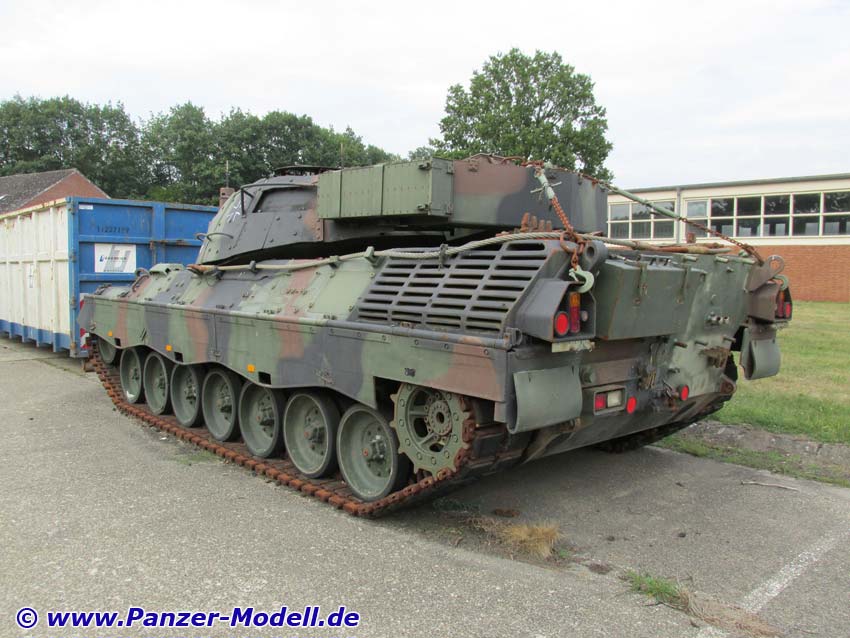

Gesamtansicht hinten links

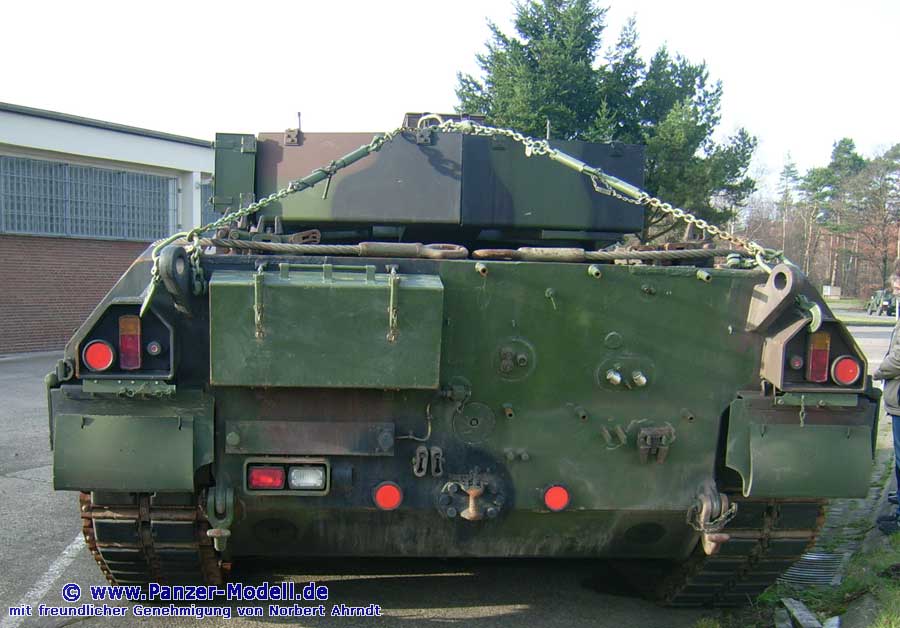

Heckansicht

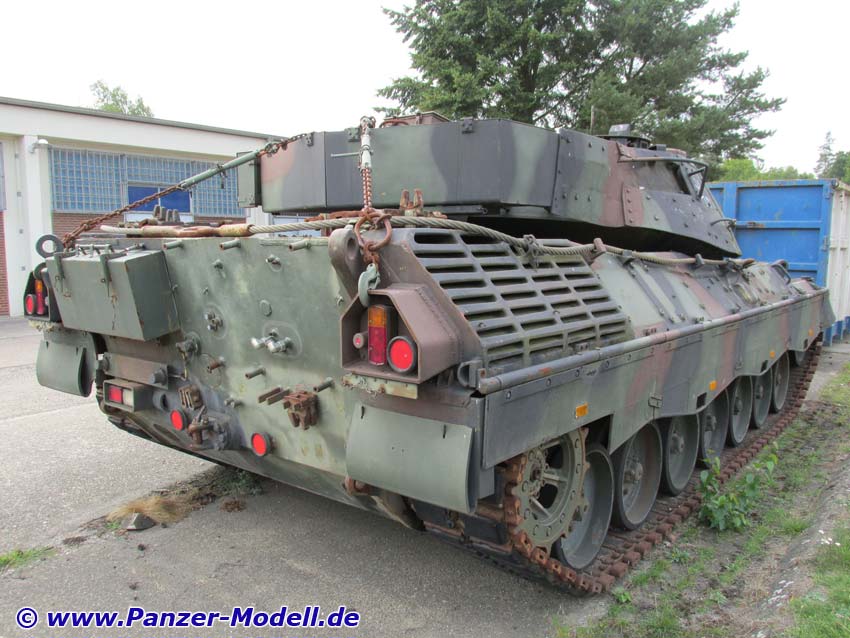

Gesamtansicht hinten rechts

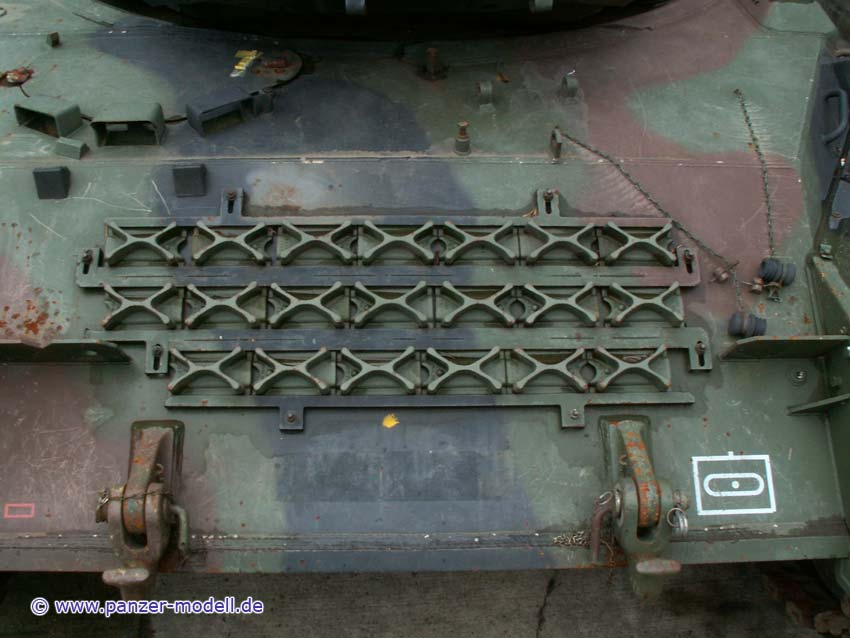

Bugplatte

vorn links mit abgebauten Spiegel und Begrenzungsleuchten

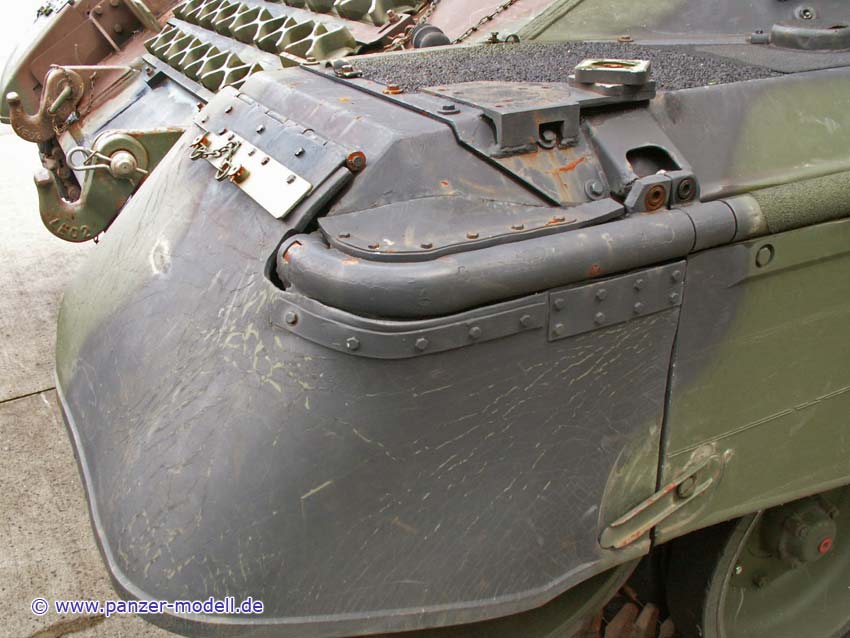

vordere linke Schürze

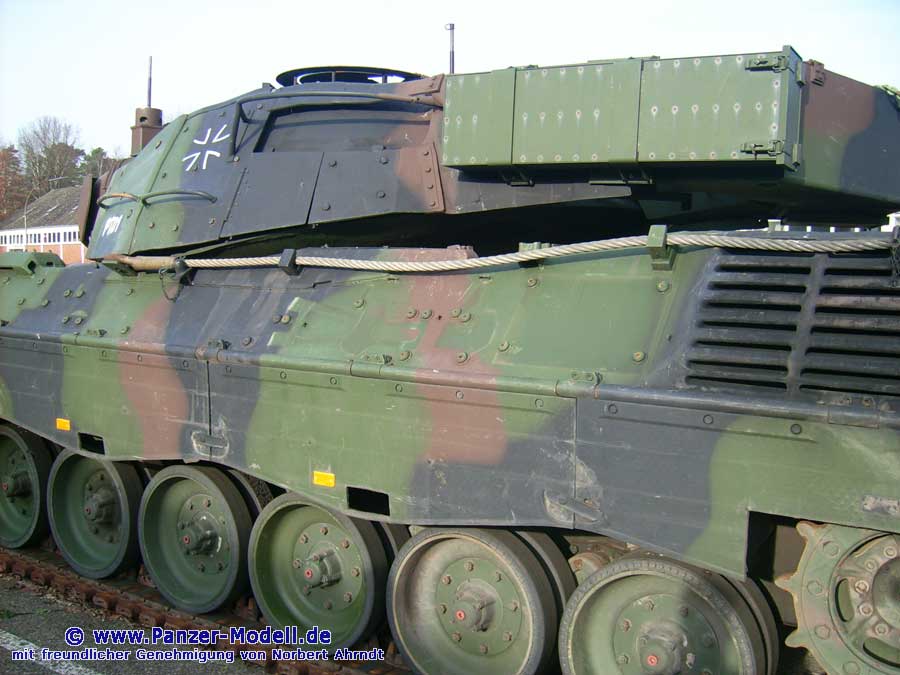

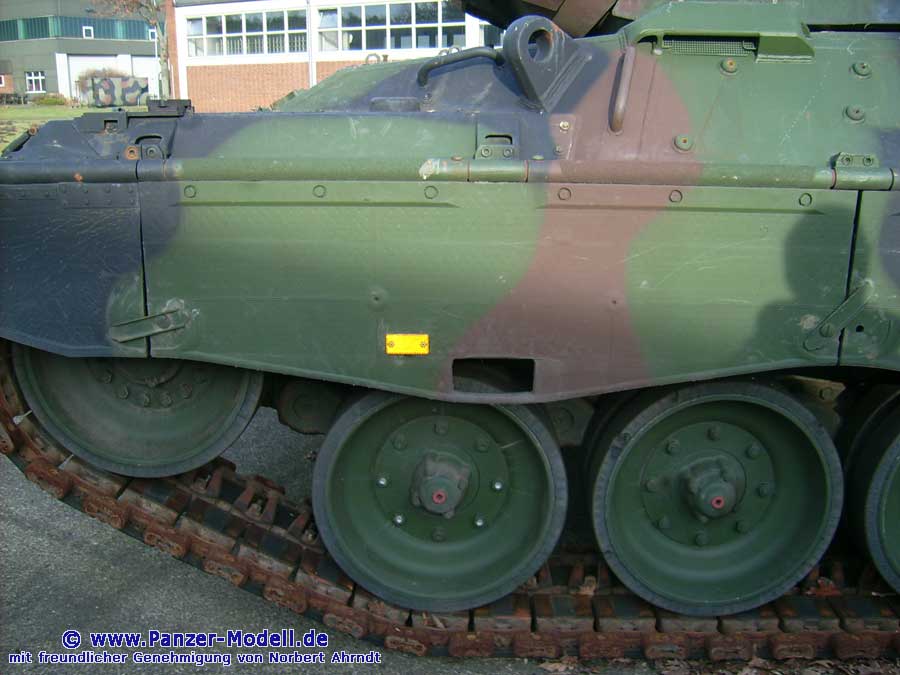

linke Seite

Motordeck

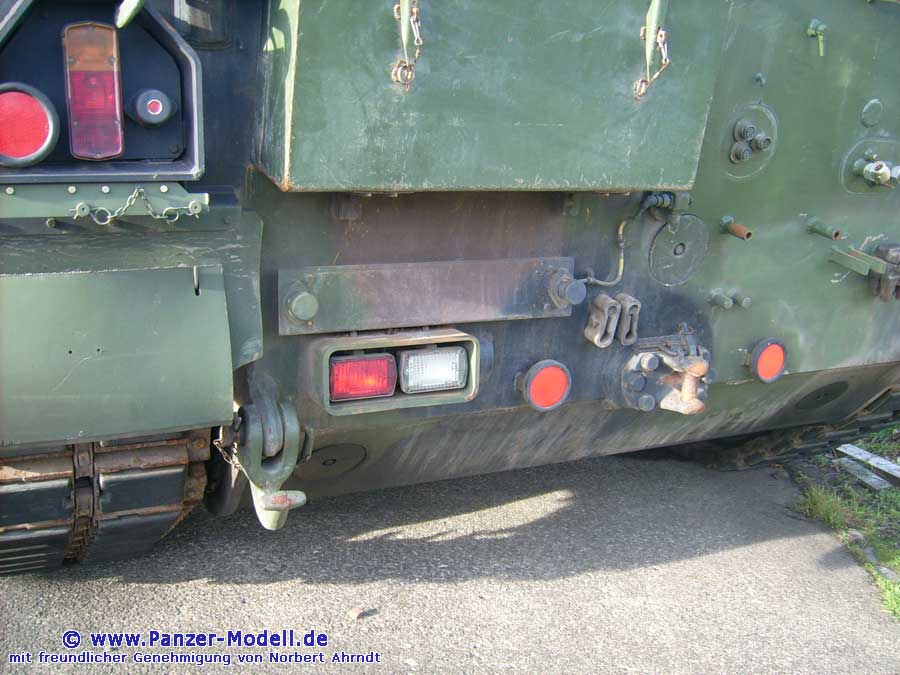

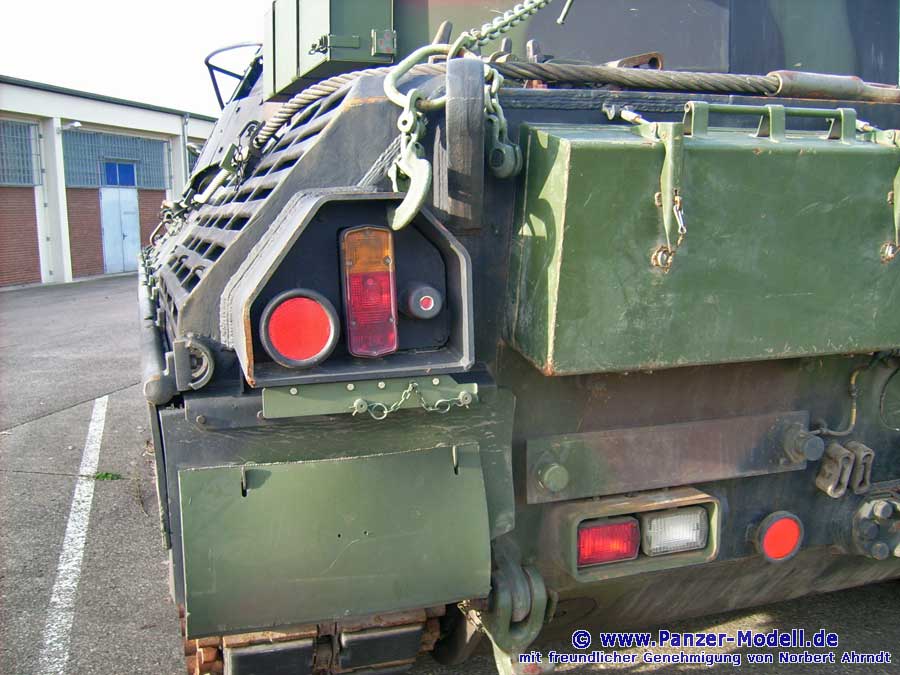

Neue Beleuchtungsanlage Heck

Nummernschildhalterung

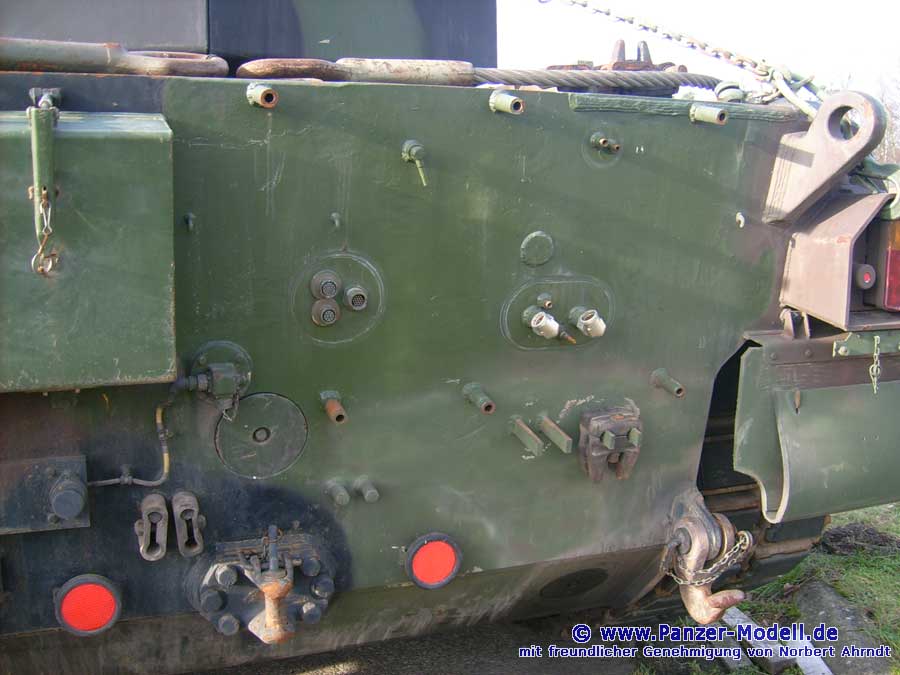

Heckwanne, rechte seite

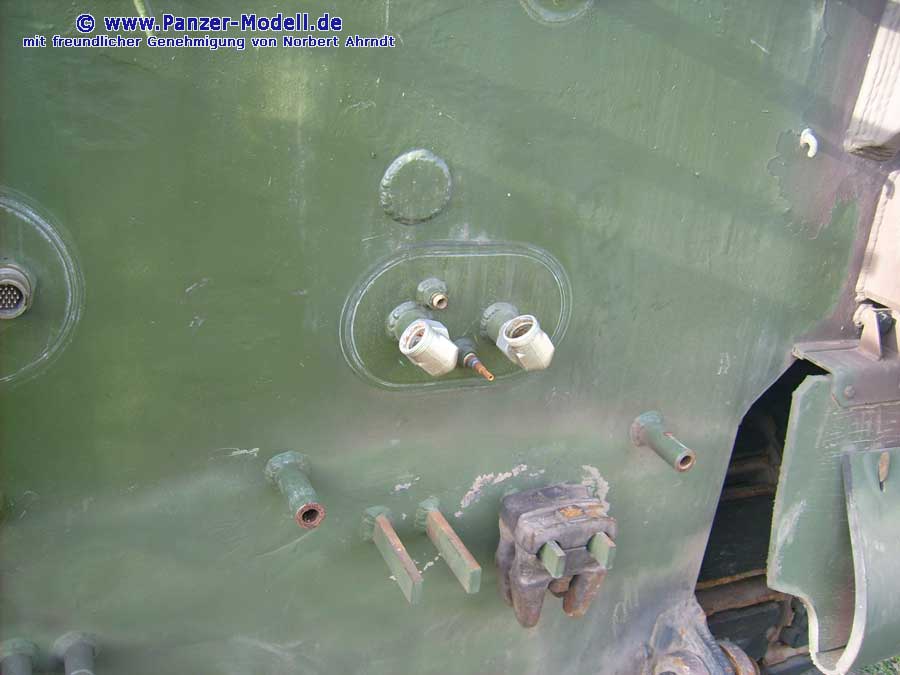

Datenanschlüsse Heckwanne

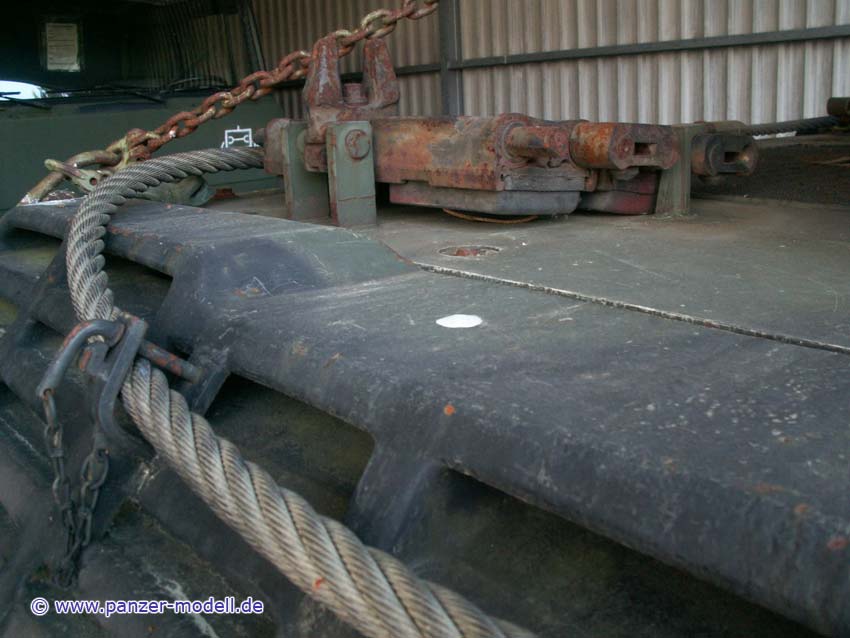

Motordeck hinten rechts mit Ersatzkettenhalterung

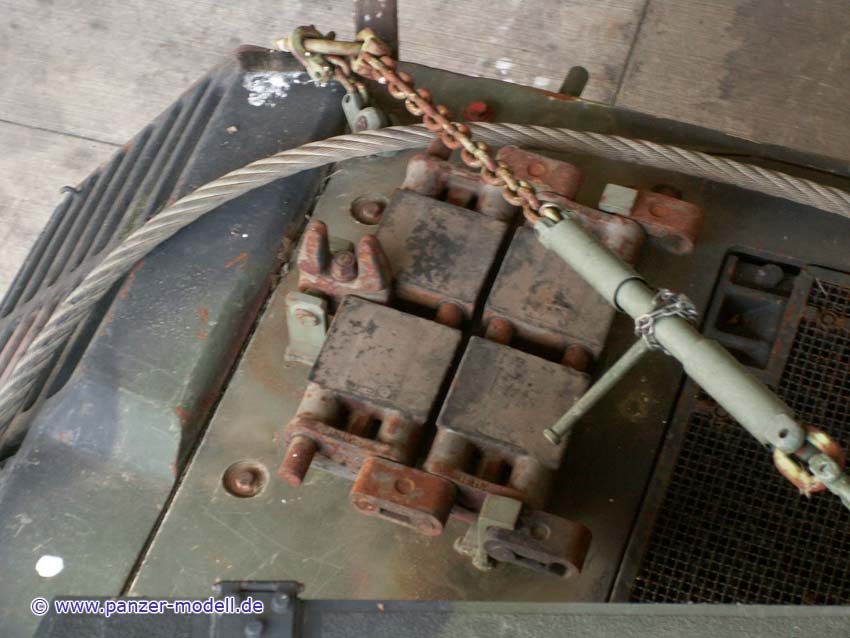

Motordeck von oben - hinten rechts mit Ersatzkettenhalterung

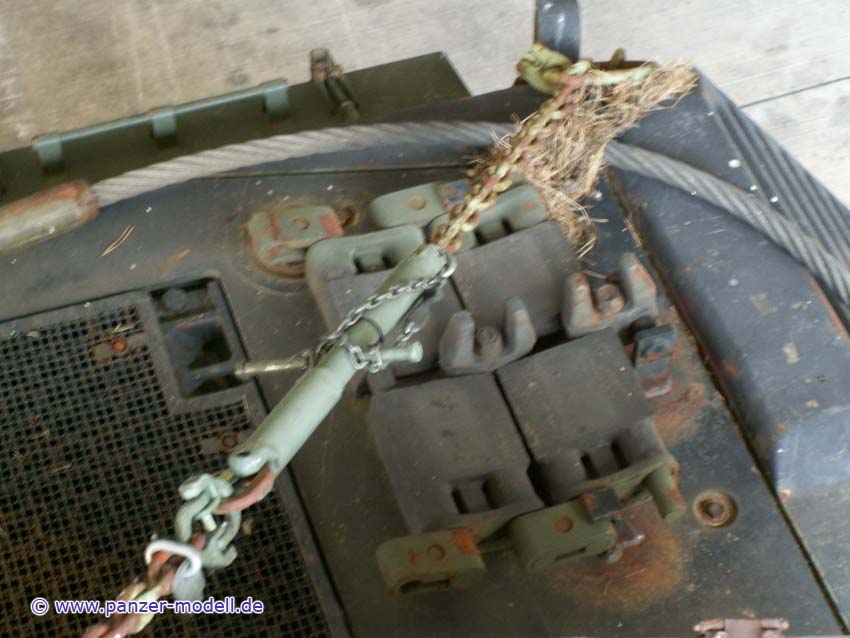

Motordeck von oben - hinten links mit Ersatzkettenhalterung

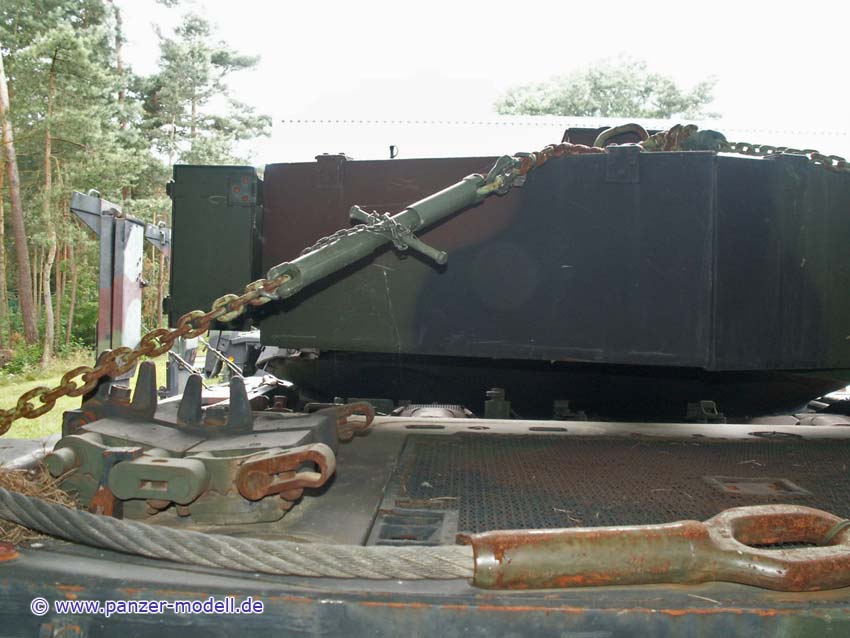

Turmstaukorb rechts

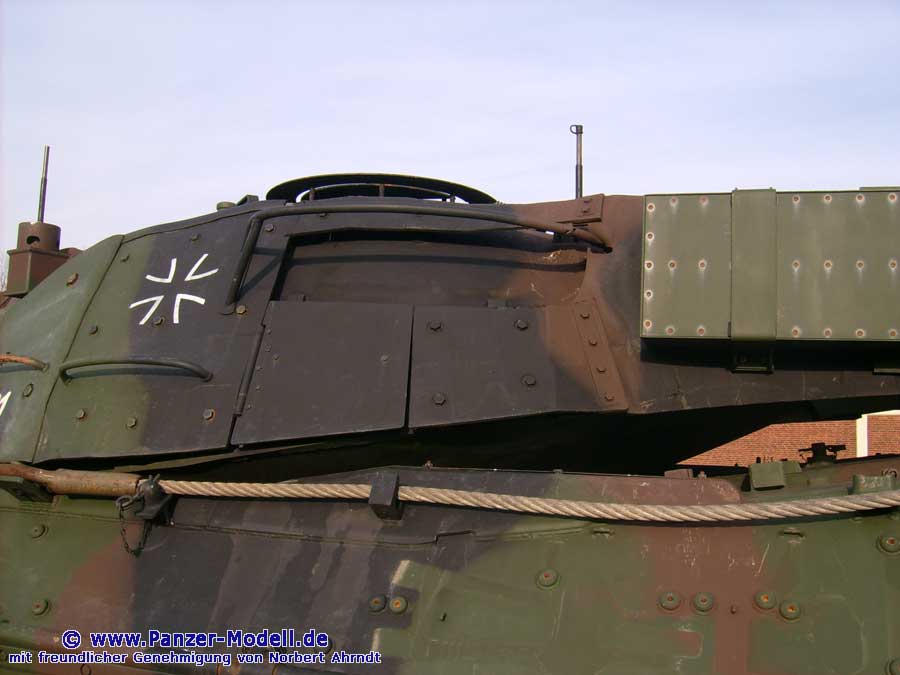

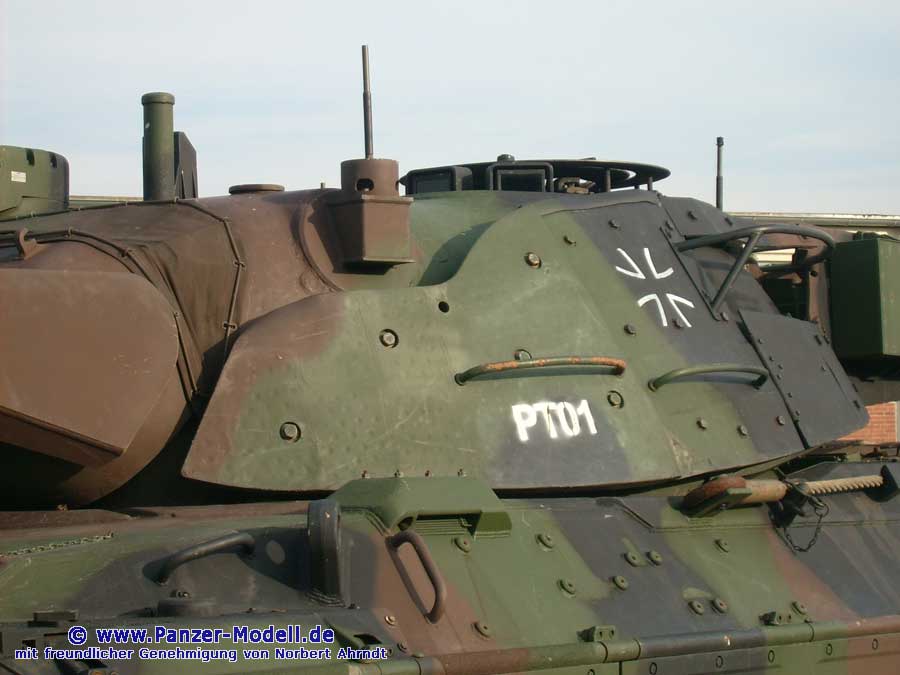

linke Turmseite

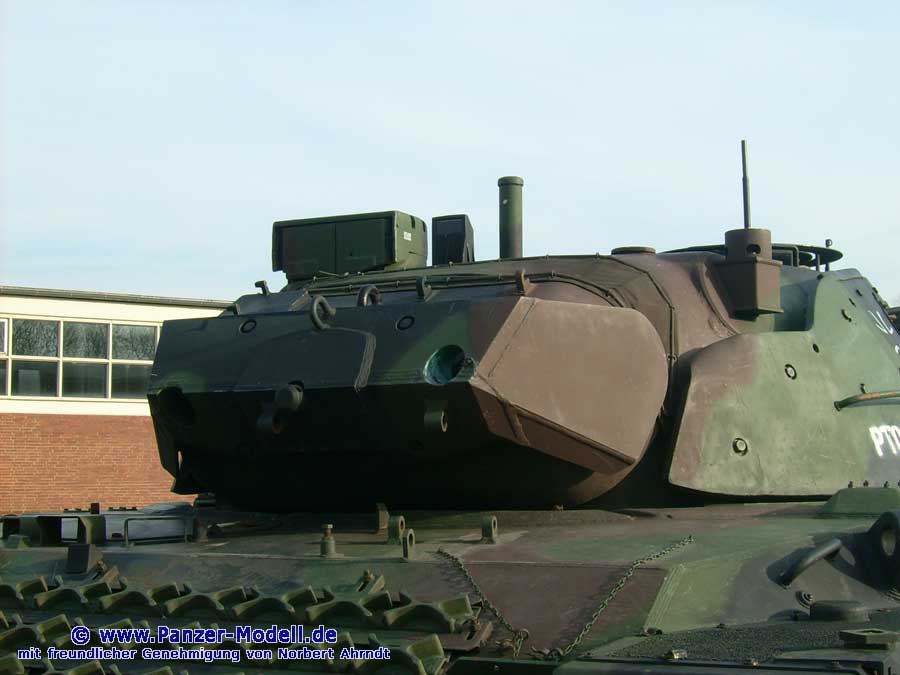

Kanonenblende von vorn - der mittlere Stopfen verschließt die MAPS Öffnung

modifizierte Kanonenblende

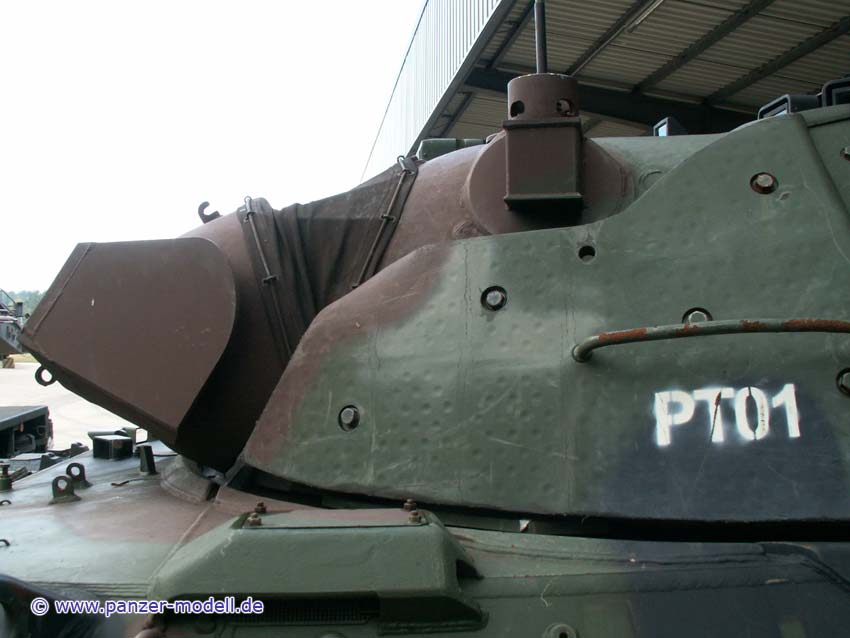

vorderer Bereich links des Turms mit zusätzlicher Antenne

Turm vorn rechts

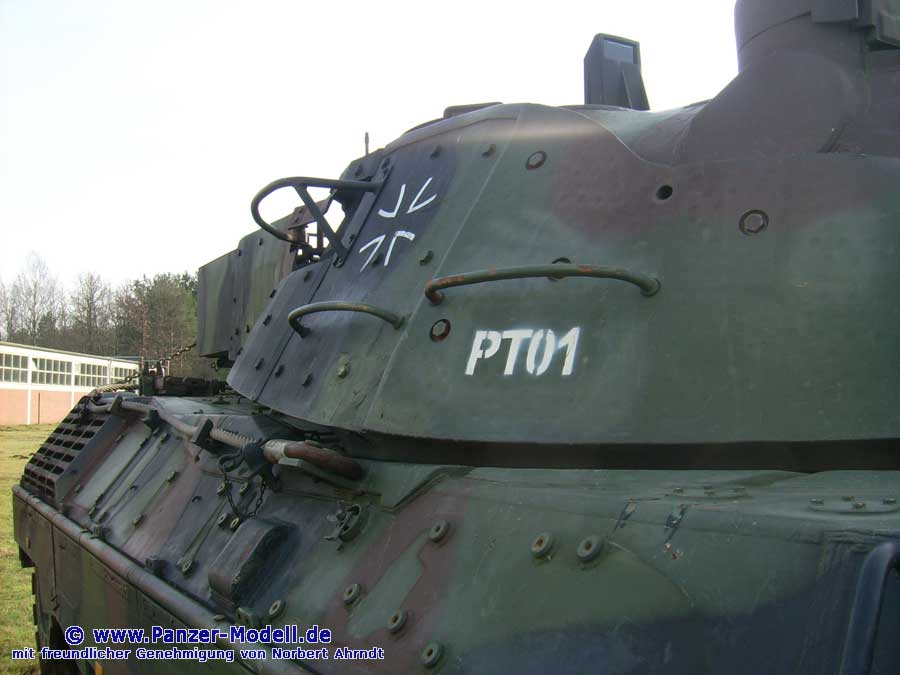

Turm, links - entfernte Nebelwurfbecher

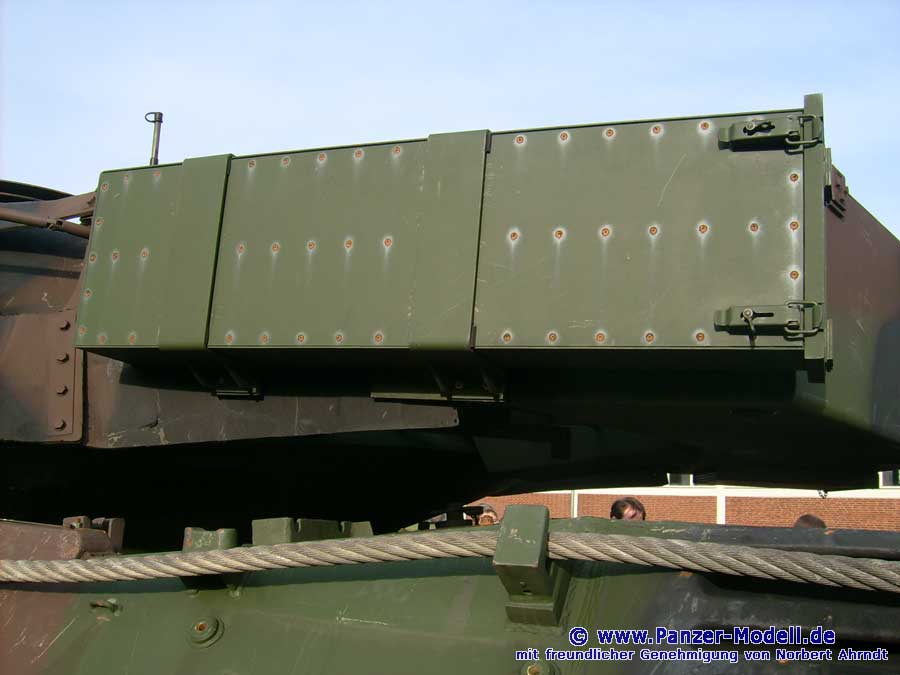

Turmstaukörbe links

Heckbereich Turm, linke Seite

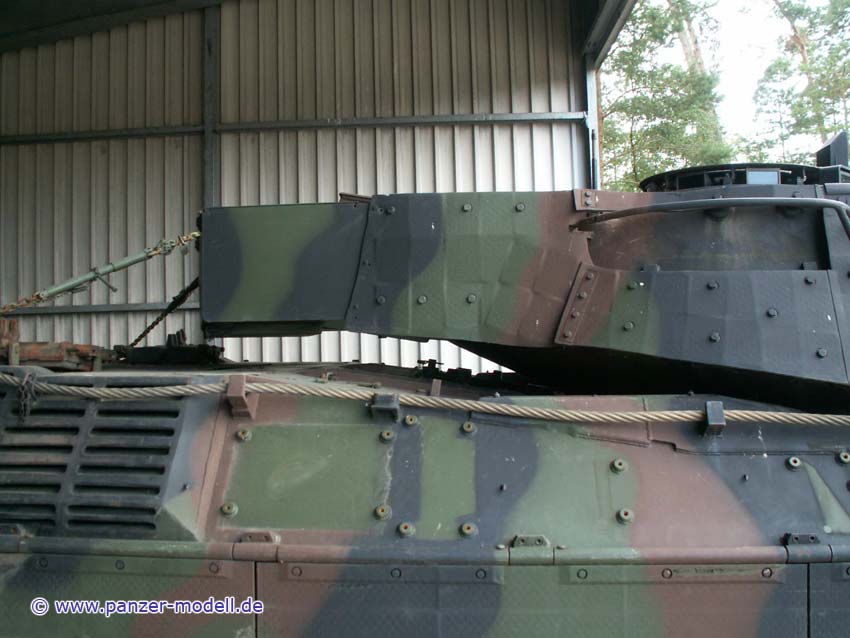

hintere rechte Seite des Turms

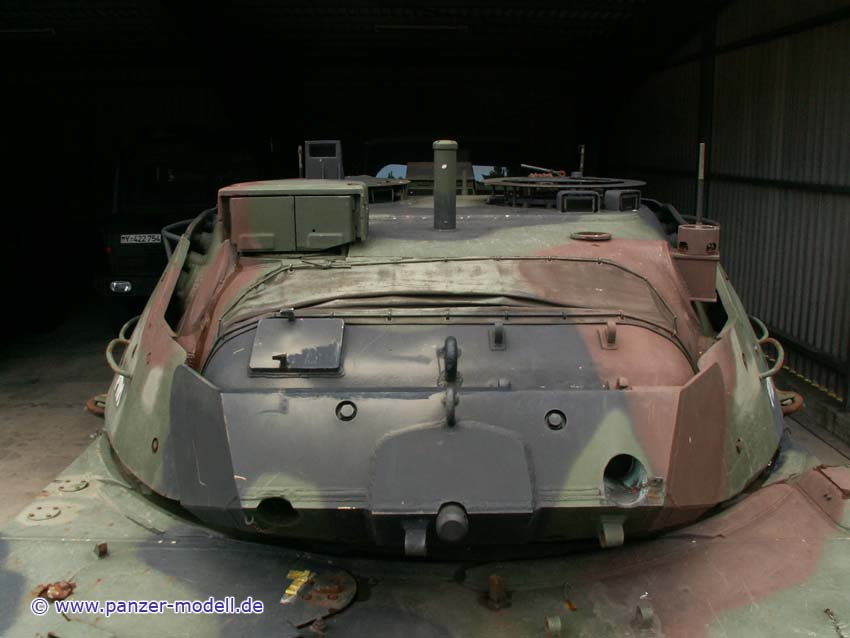

Gesamtansicht Turm vorn

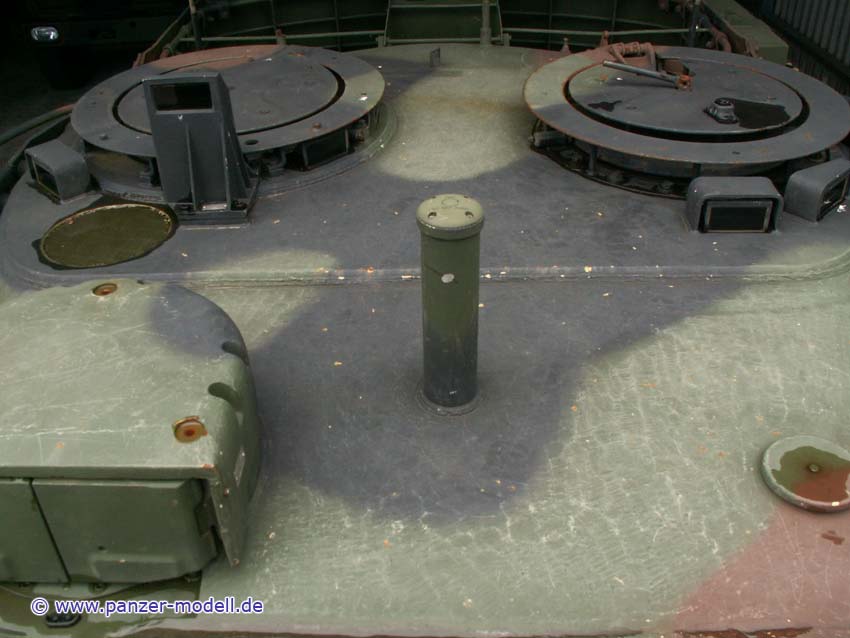

Oberseite Turm

Turmoberseite, GPS Empfänger, links das EMES18

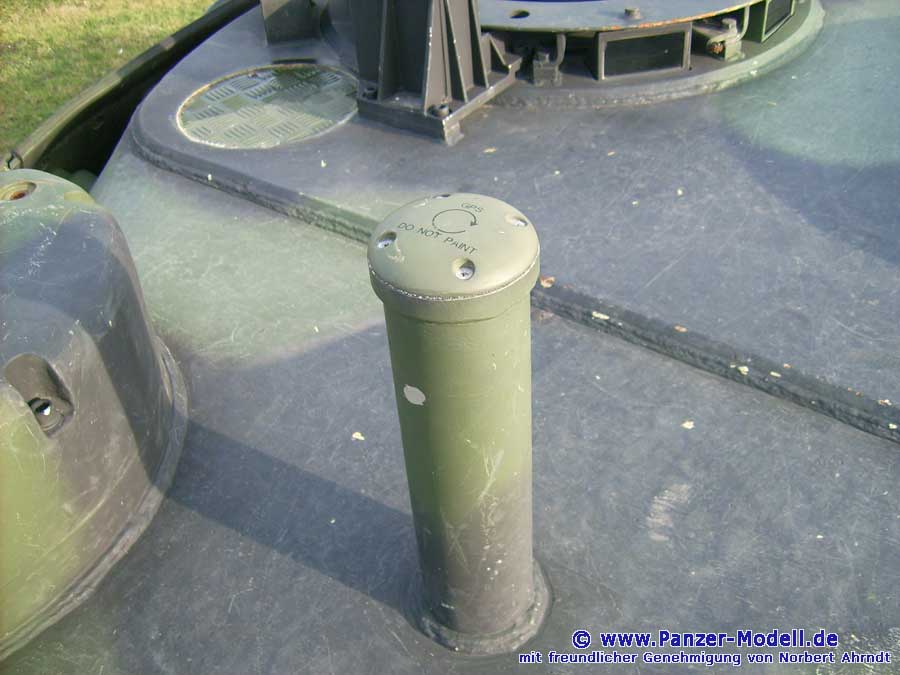

GPS Empfänger

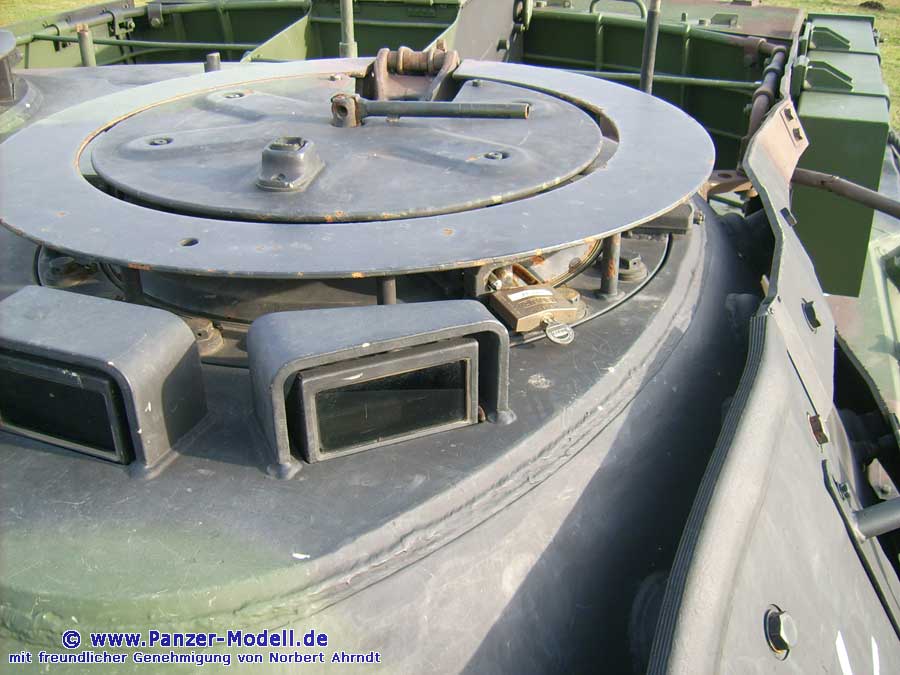

ehemalige Ladeschützenluke

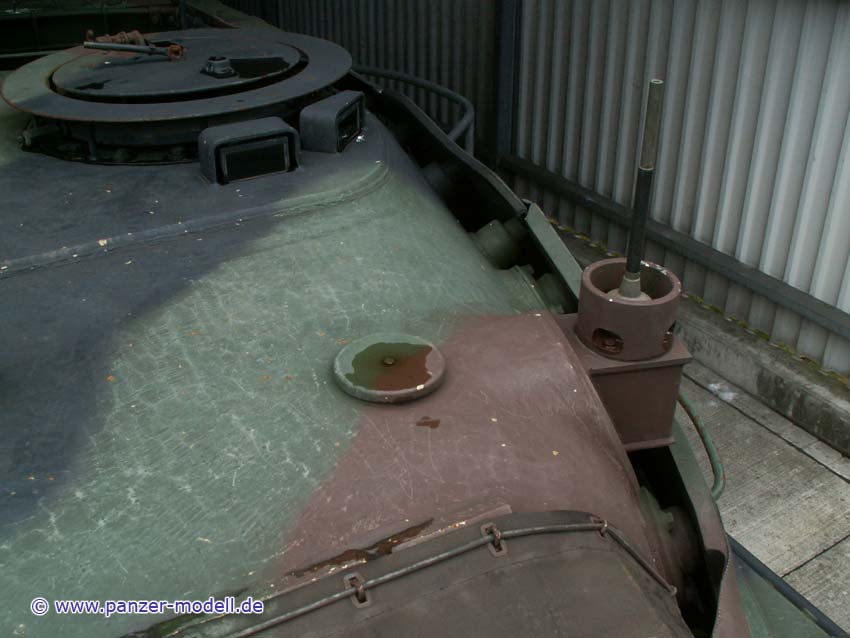

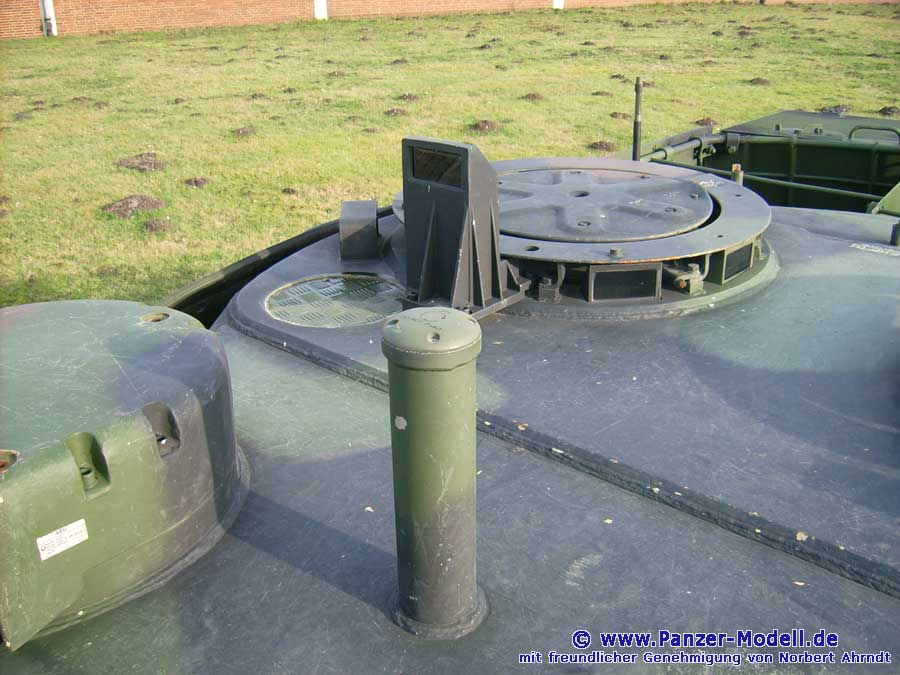

Oberseite Turm vorn links

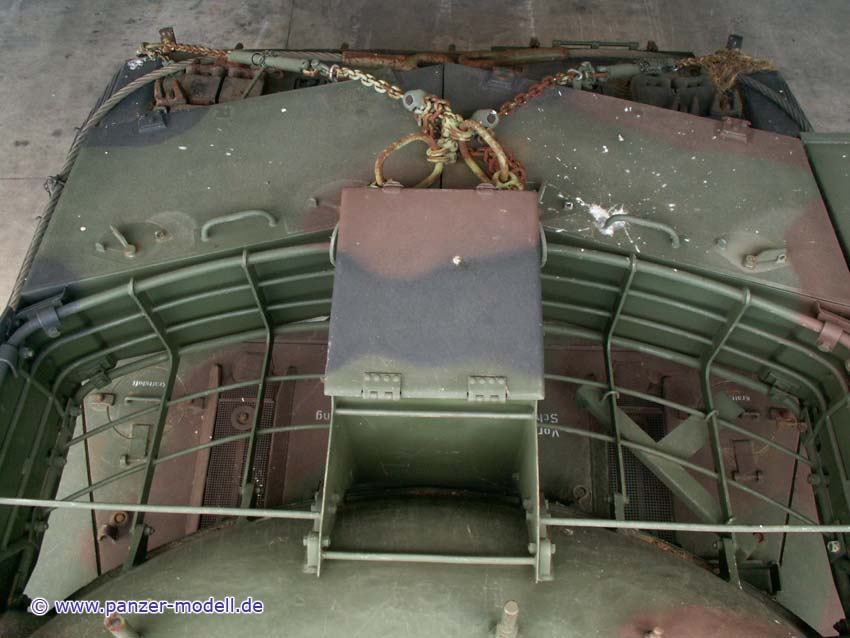

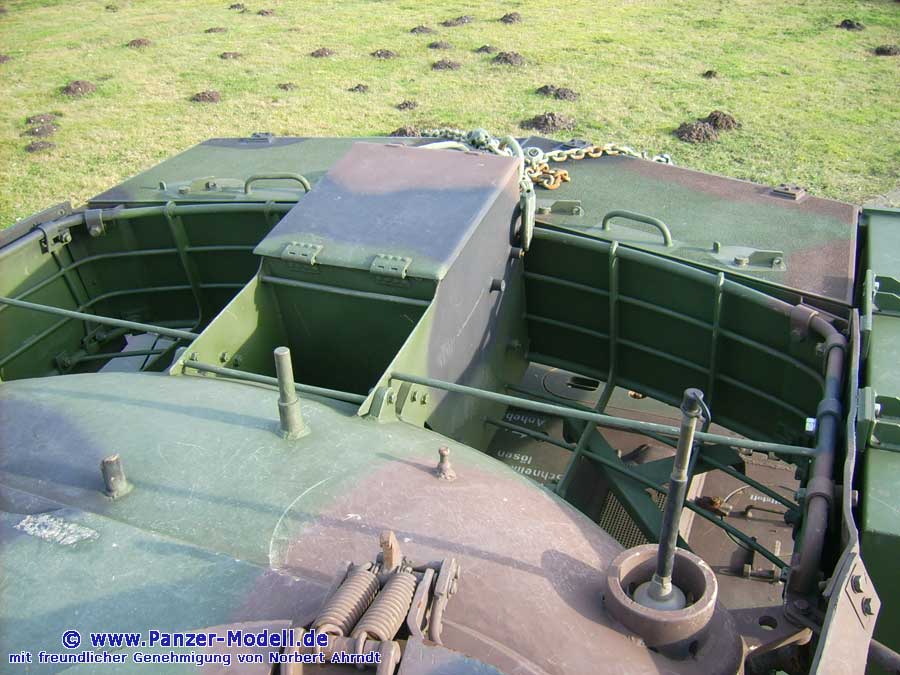

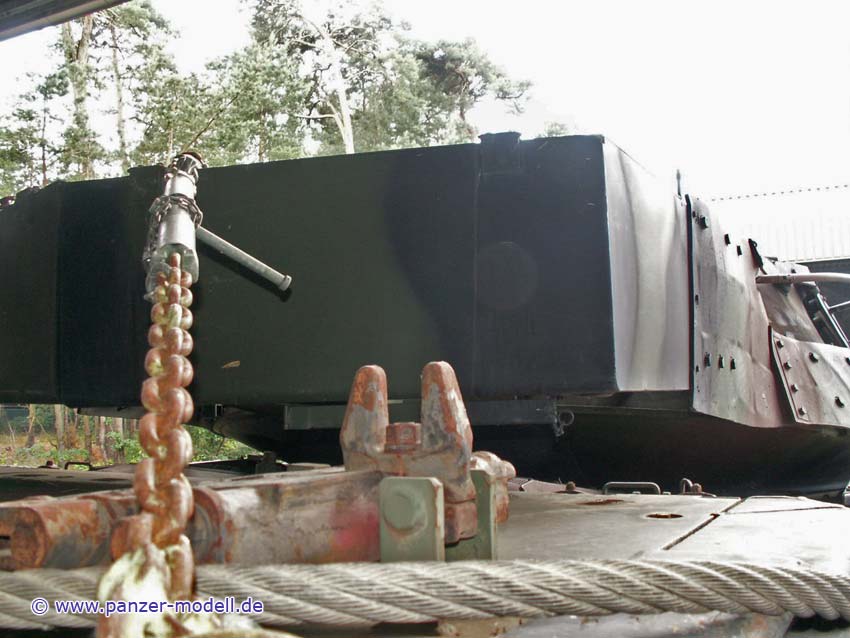

Turmstaukörbe von oben

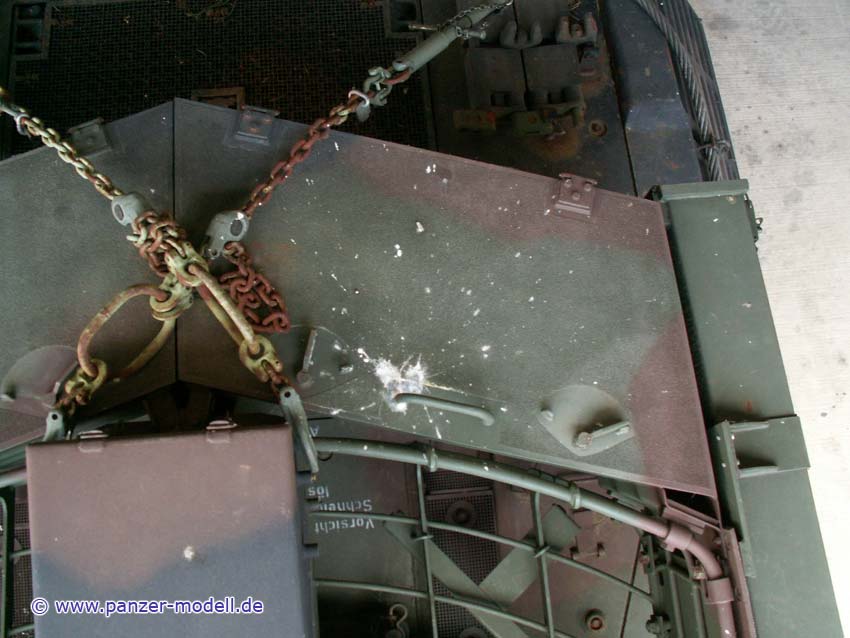

Turmstaukörbe von oben

linke Zusatz-Turmstaukörbe von oben
