Der Jaguar 2 entstand aus der Umrüstung von alten Kanonenjagdpanzer in den Jahren 1983 bis 1985. Dabei wurde als Waffensystem das Panzerabwehrraketensystem TOW mit Nachtsichtgerät AN/TAS in das Fahrzeug eingebaut. Insgesamt wurden 165 dieser Fahrzeuge hergestellt.
Der Aubau wurde frontal und an den Seiten mit zusätzlicher Zusatzpanzerung ausgestattet. Ein Bug-MG, wie beim Jaguar 1 ist nicht vorhanden, dafür die Nebelmittelwurfanlage auf der Frontplatte. Als Kampfbeladung stehen 12 Lenkflugkörper im Fahrzeuginneren zur Verfügung. Da das Waffensystem auf einer Bühne aus dem fahrzeug mit Bediener herausgefahren wird, ist der Jaguar 2 nicht unter ABC Bedingungen einsatzfähig und die TOW ist auch nicht unter Panzerschutz bedienbar.
Ab 1989 wurde der neue LFK TOW 2 eingeführt.
1999 wurde der letzte Jaguar 2 aus dem aktiven Dienst entlassen.
Der Jaguar 2 hat einen MTU 8 Zylinder Dieselmotor mit 500 PS. Mit den 24,8 Tonnen Gesamtgewicht können maximal 70km/h erreicht werden. Er ist 6,61m lang, 3,12m breit und 1,98m hoch.
Danke für ergänzende Fotos an Holger Murken und Bernhard Günthner!
Seitenangaben beziehen sich auf "In Fahrtrichtung gesehen"
Frontansicht

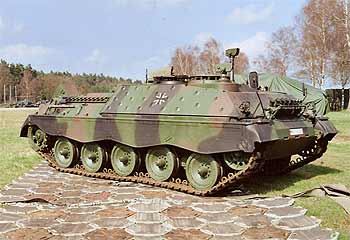

Gesamtansicht links vorn

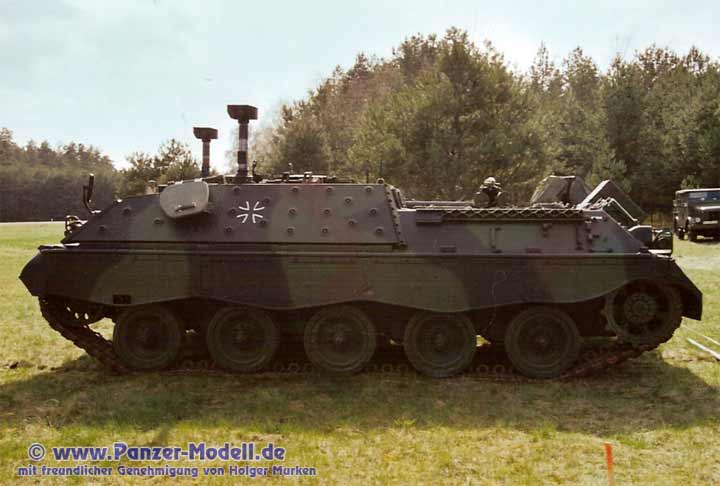

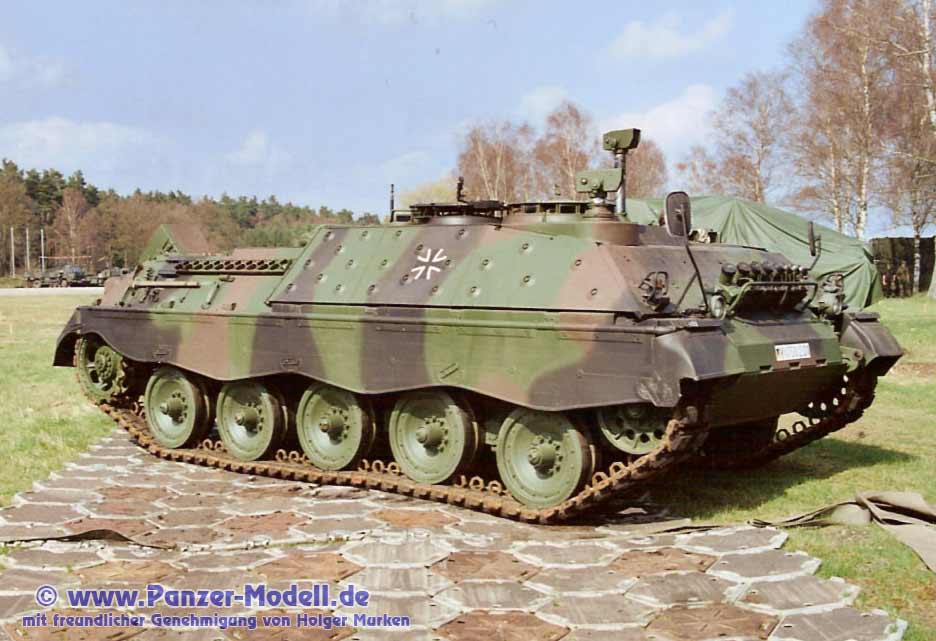

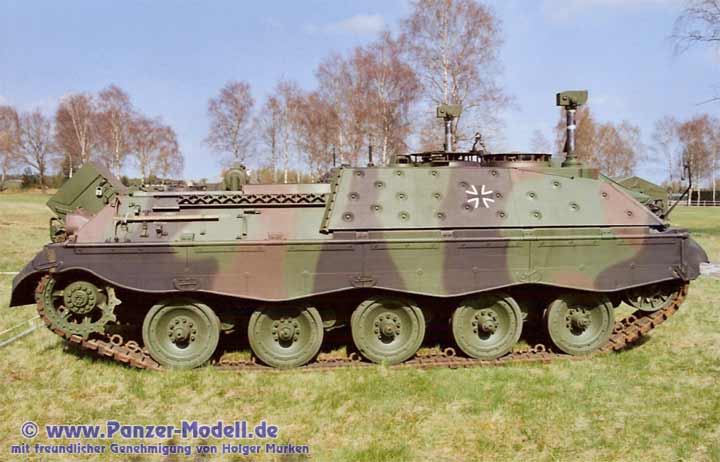

Gesamtansicht links

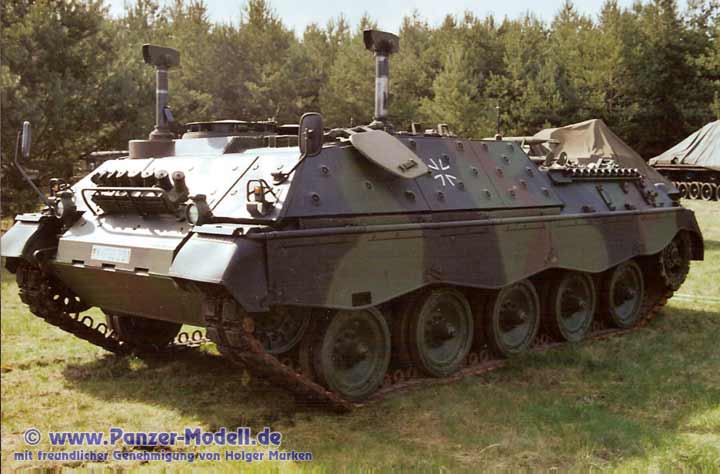

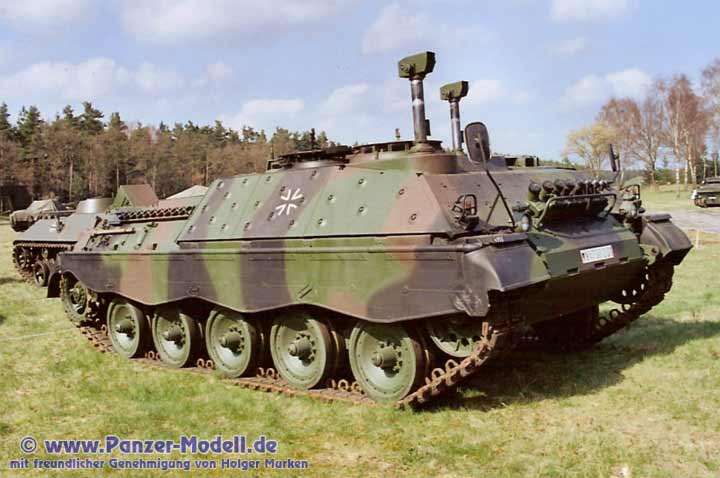

Gesamtansicht links hinten

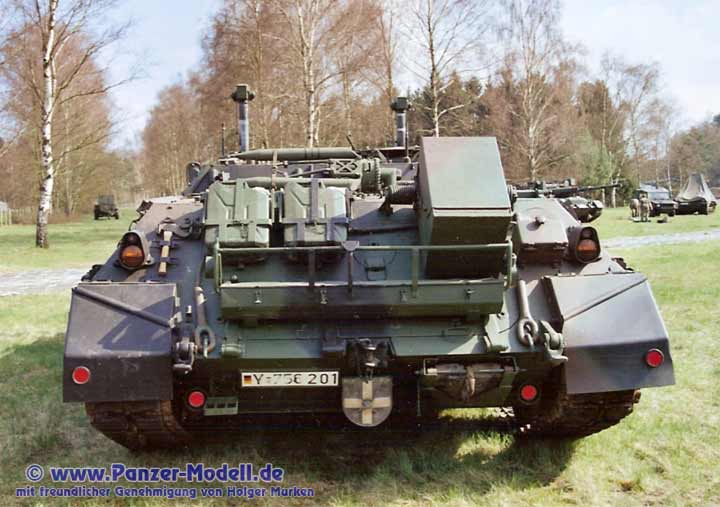

Heckansicht
Gesamtansicht rechts
Gesamtansicht rechts vorn

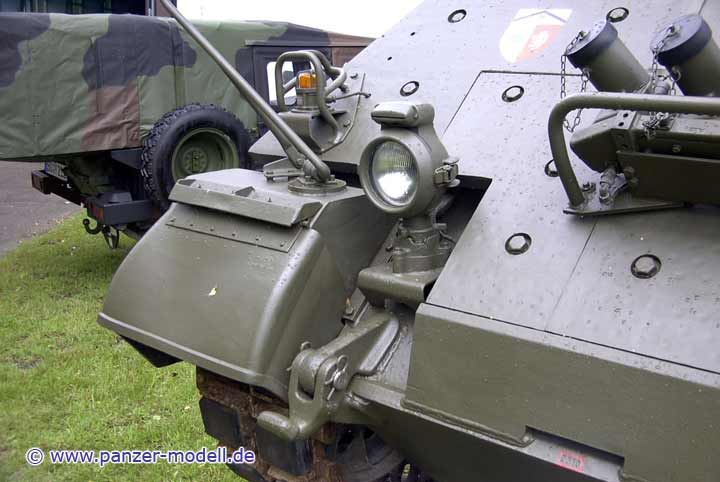

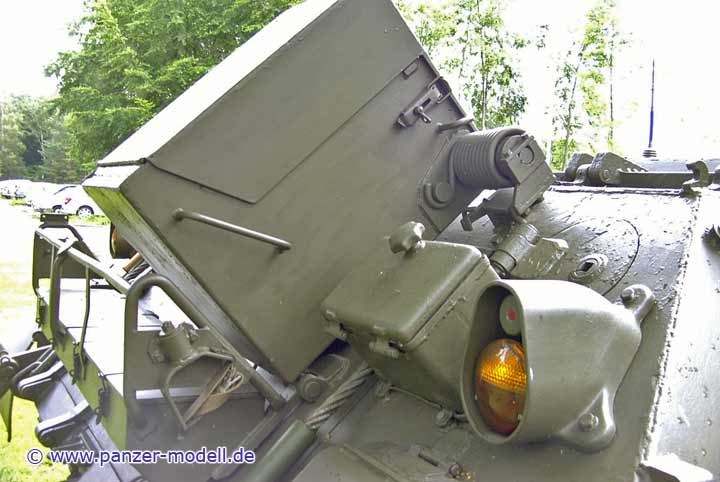

vordere rechte Ecke mit Beleuchtungseinrichtung

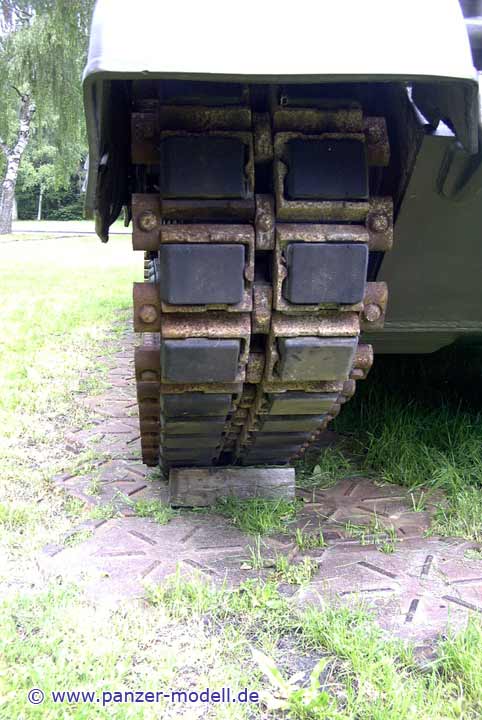

rechte Kette von vorn

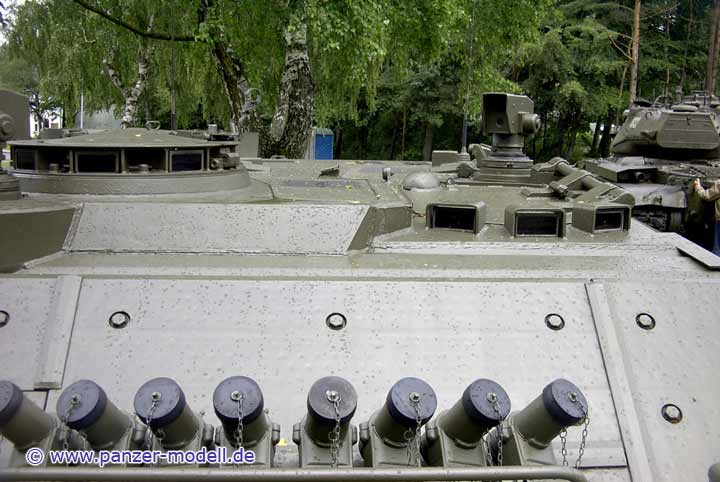

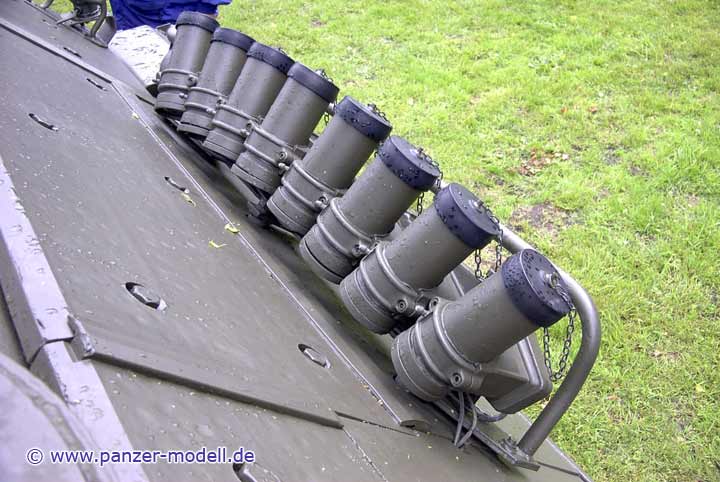

Nebelwurfbecher
oberer Teil Frontplatte

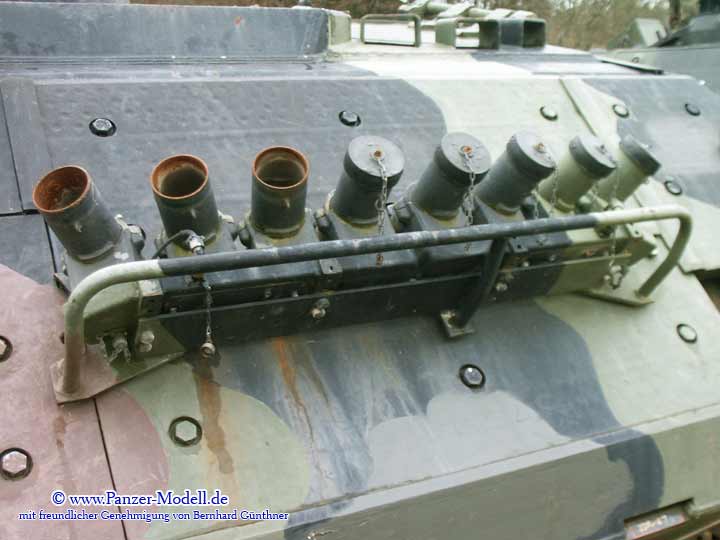

teilweise offene Nebelwurfbecher

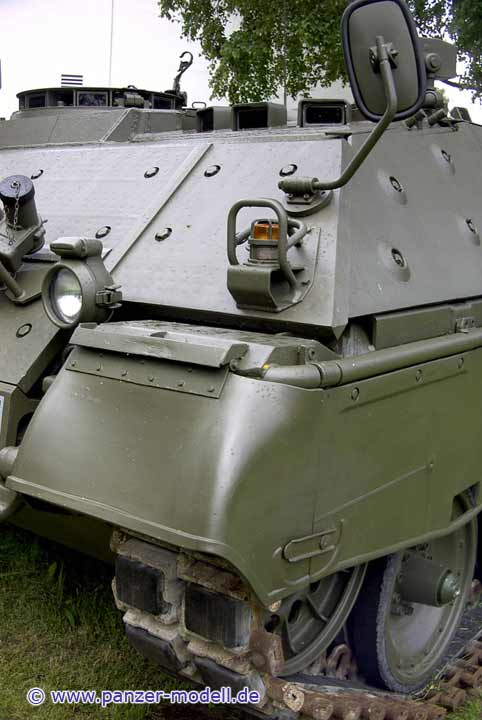

vordere linke Ecke

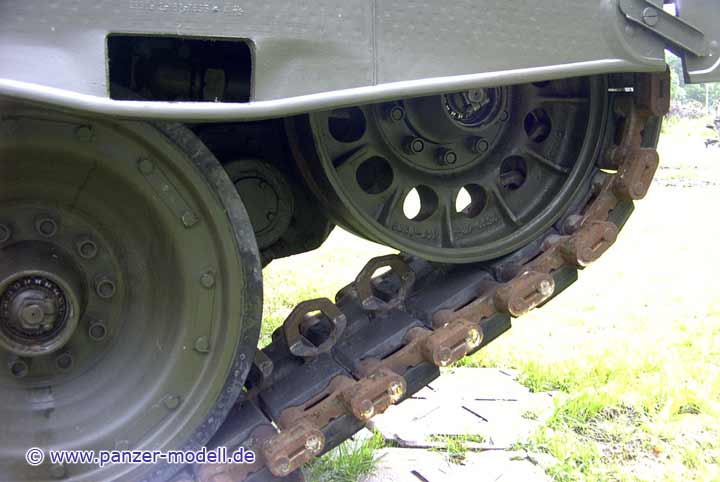

Laufrolle links

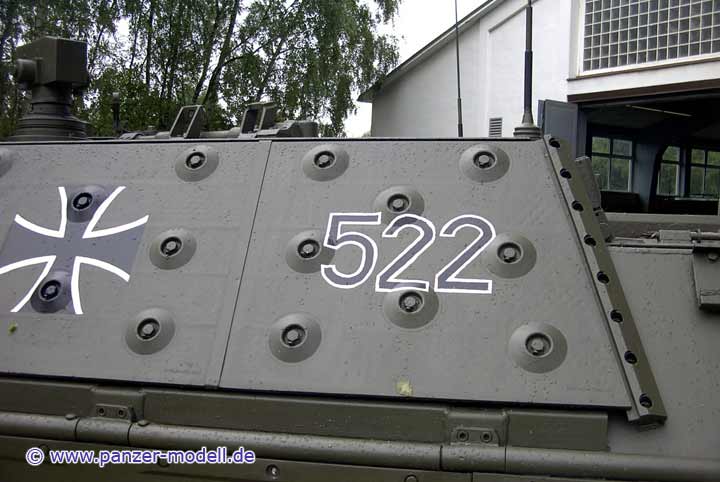

Aufbauseite links

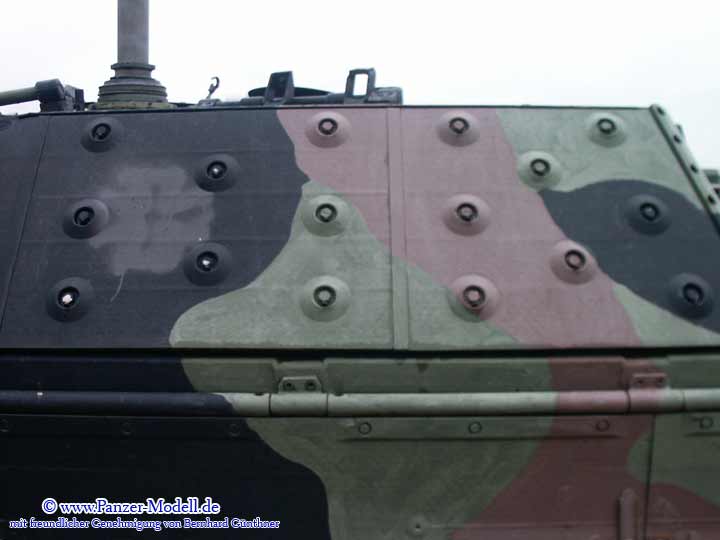

linke Aufbauseite - man beachte die Befestigung der Zusatzpanzerplatten
hintere linke Seite

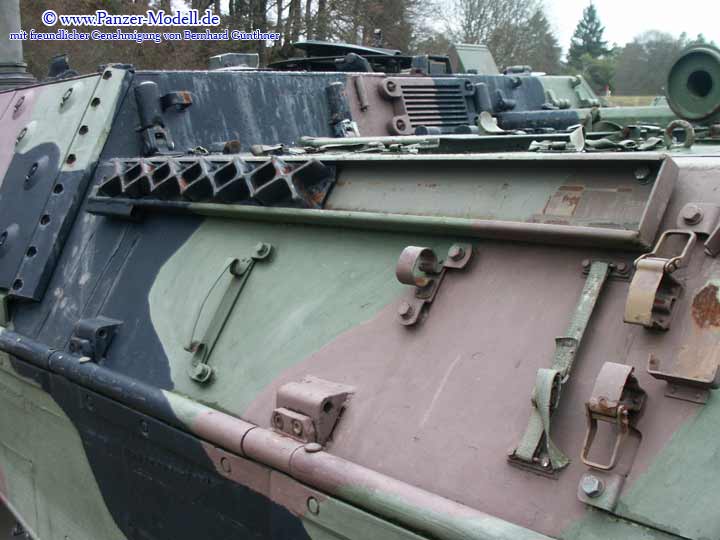

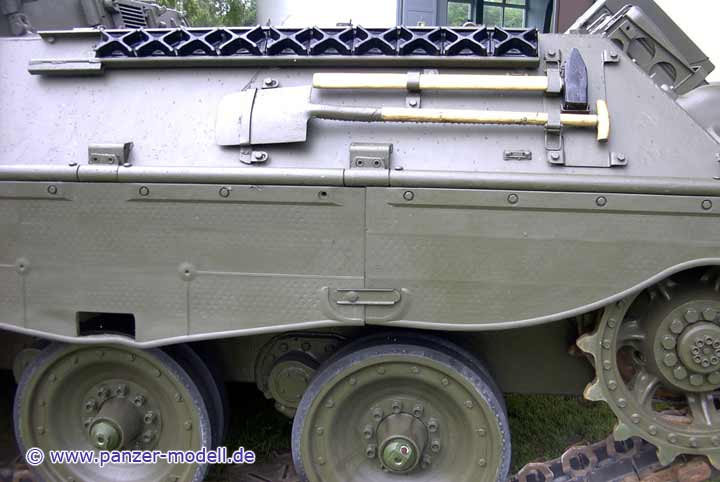

hintere linke Wannenseite - Befestigung der Schneegreier und Werkzeuge
untere linke Seite Heck

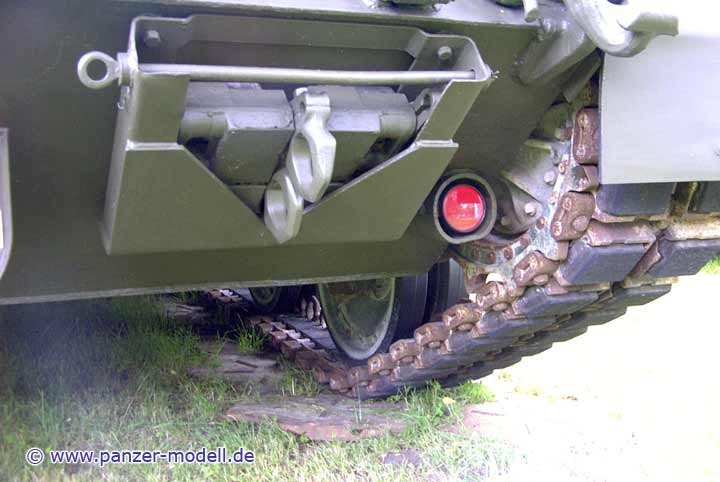

untere rechte Seite Heck, Halterung für Ersatzkettenglieder
oberes Wannenheck

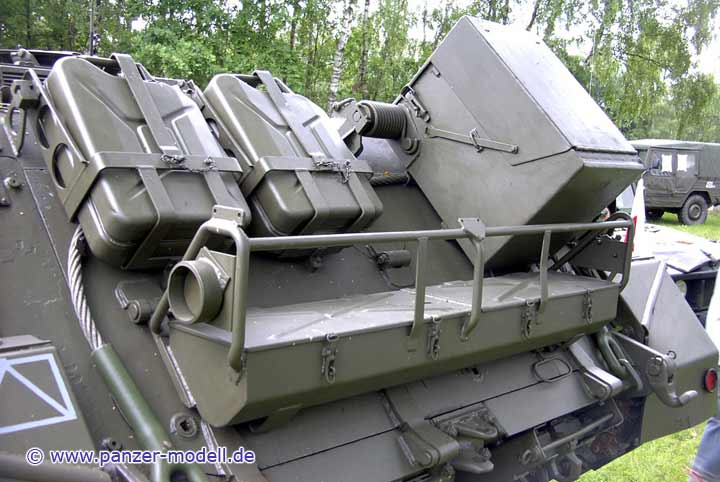

Staukiste am Heck von rechts
Treibrad rechts ohne Schürze, abgenommene äussere Laufrolle

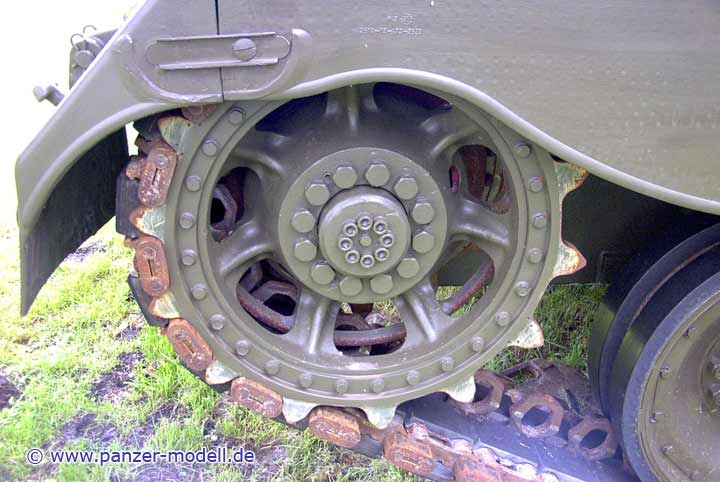

Treibrad rechts

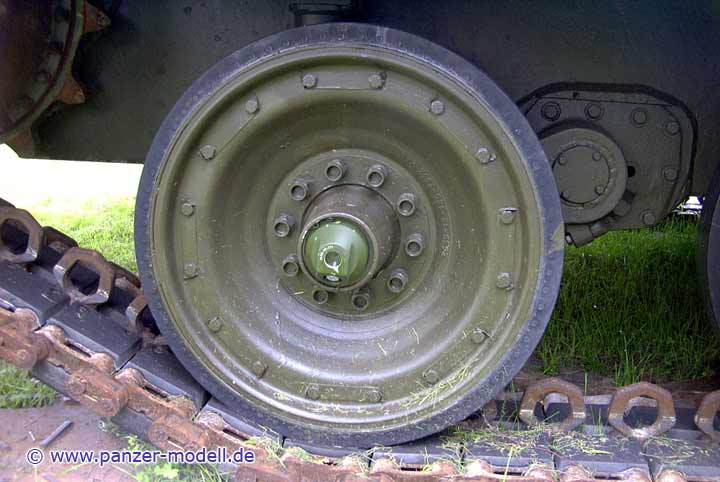

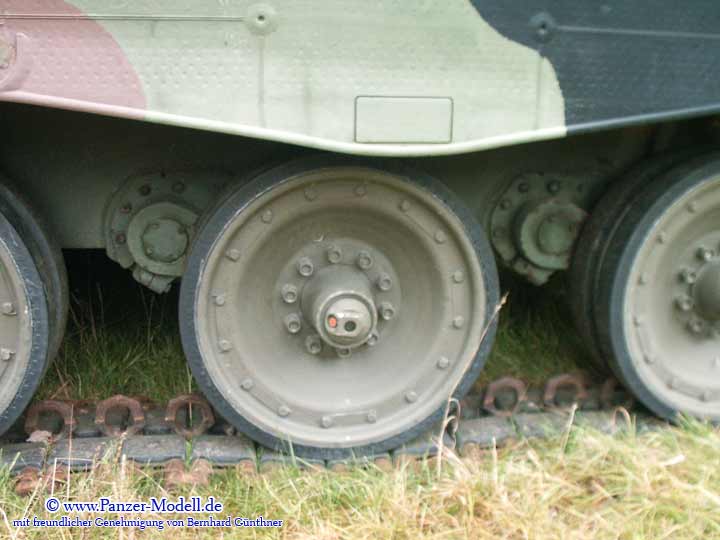

Laufrolle rechts
Leitrad rechts

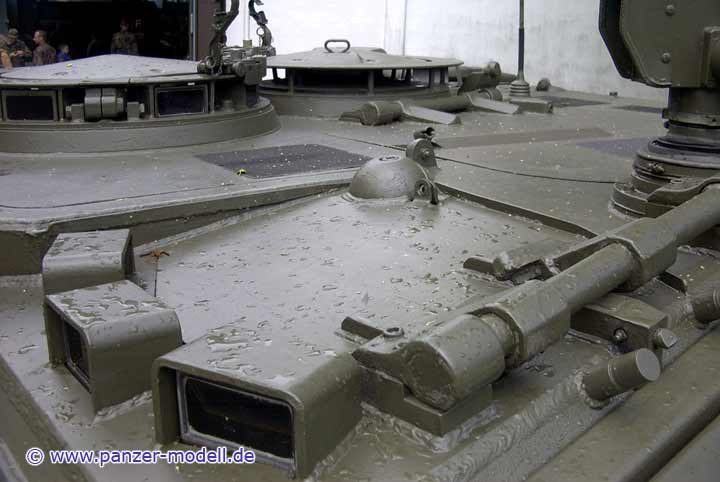

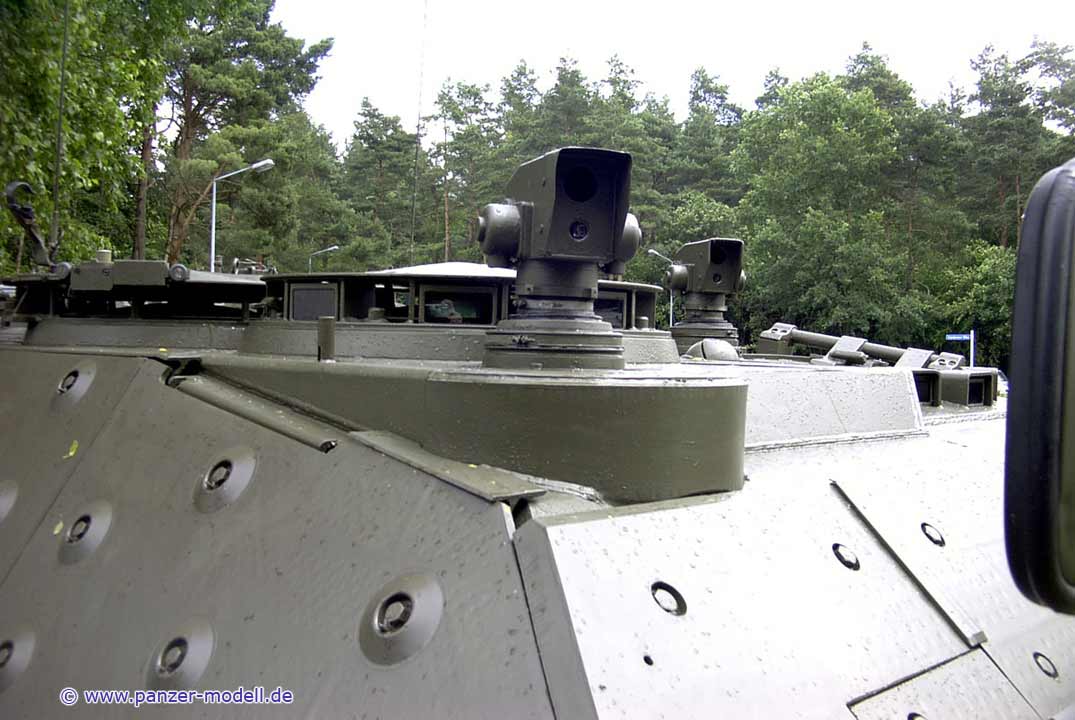

Periskop vorn rechts
obere Wannenecke rechts vorn
Periskop vorn rechts

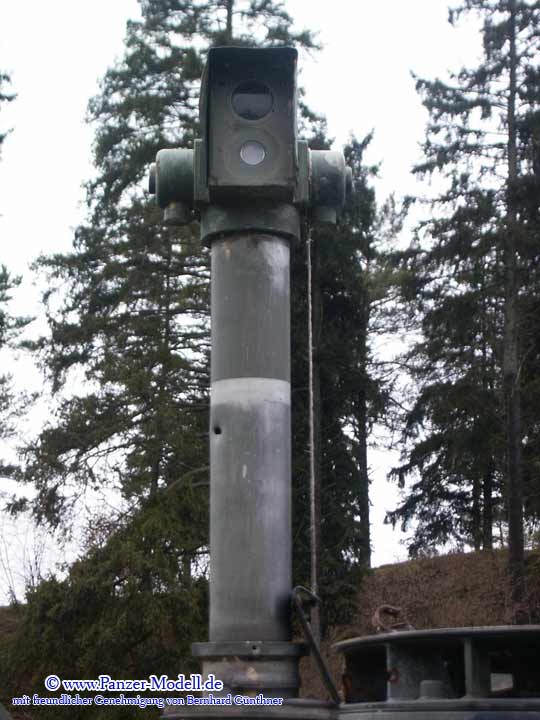

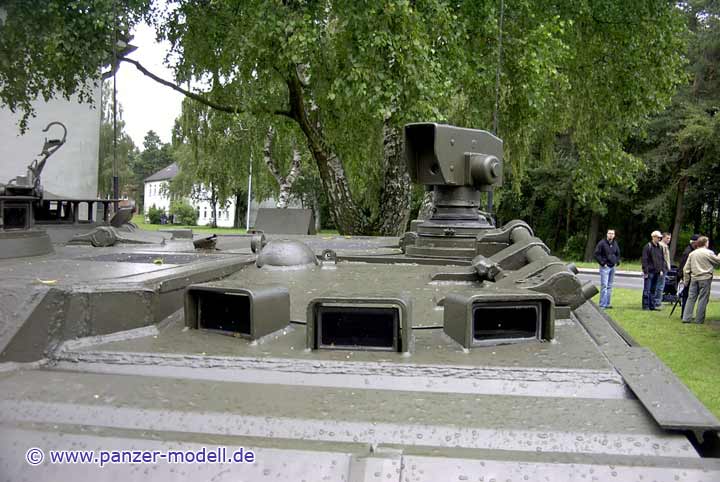

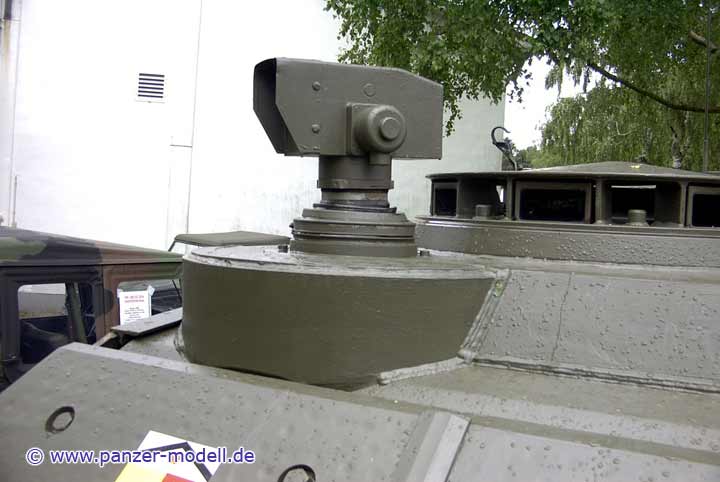

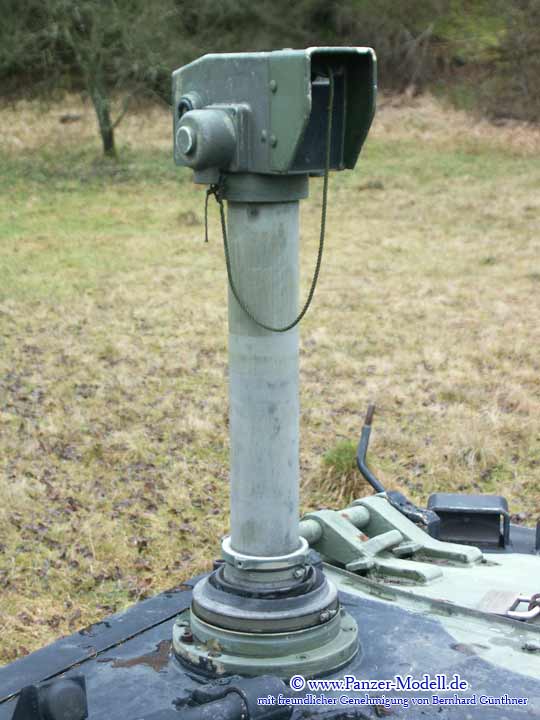

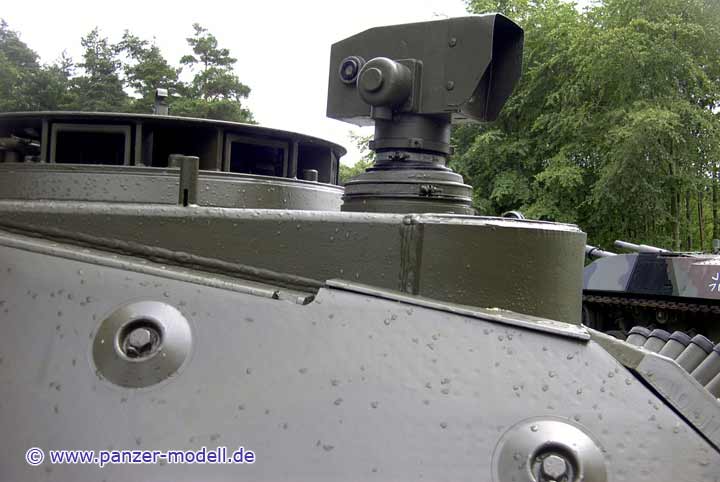

ausgefahrenes Periskop

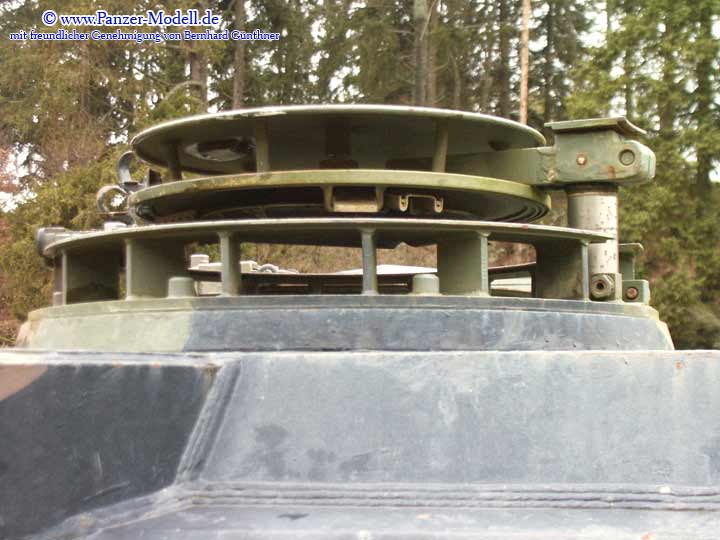

Komandantenkuppel
geschlossene Kommandantenkuppel
Aufbaudach links hinten von rechts vorn gesehen

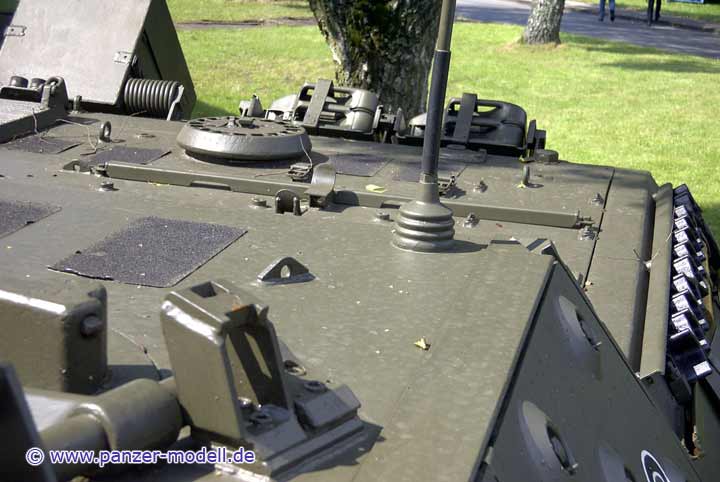

Antennenfuß auf Aufbaudach links hinten
Fahrerwinkelspiegel

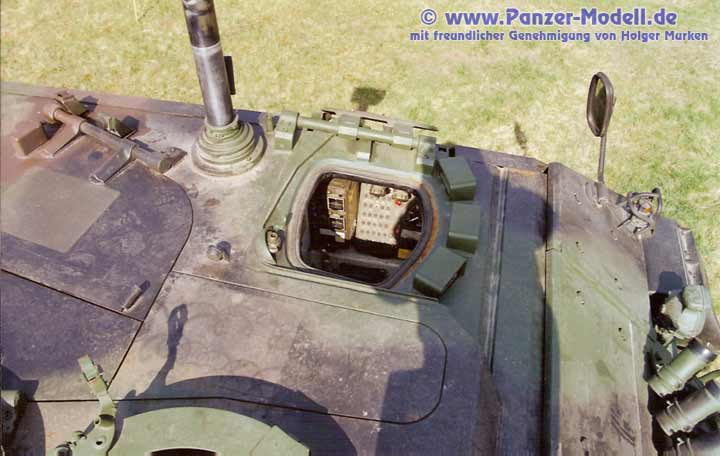

Fahrerluke
Periskop links mittig
geöffnete Fahrerluke

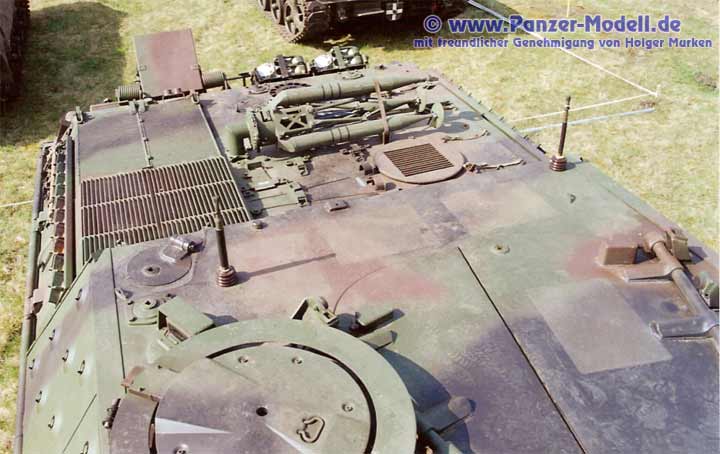

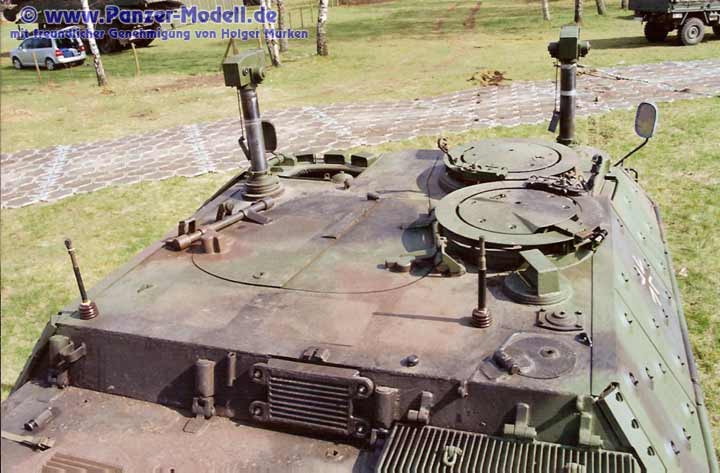

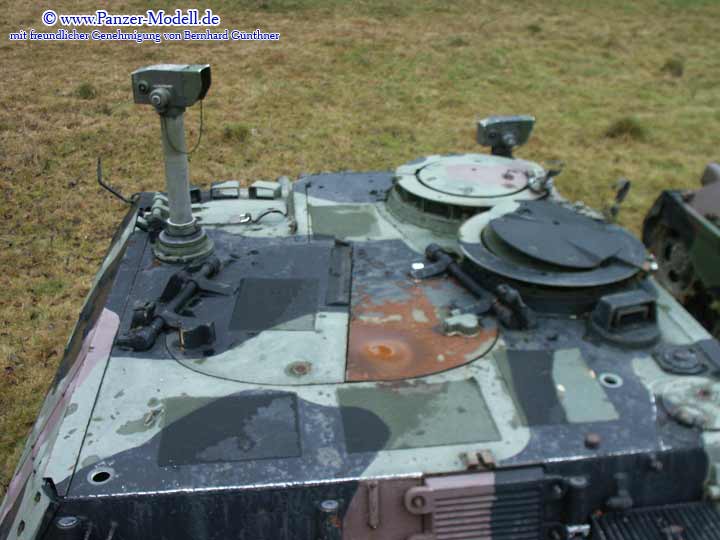

Gesamtansicht Aufbaudach von hinten
Gesamtansicht Aufbaudach von hinten

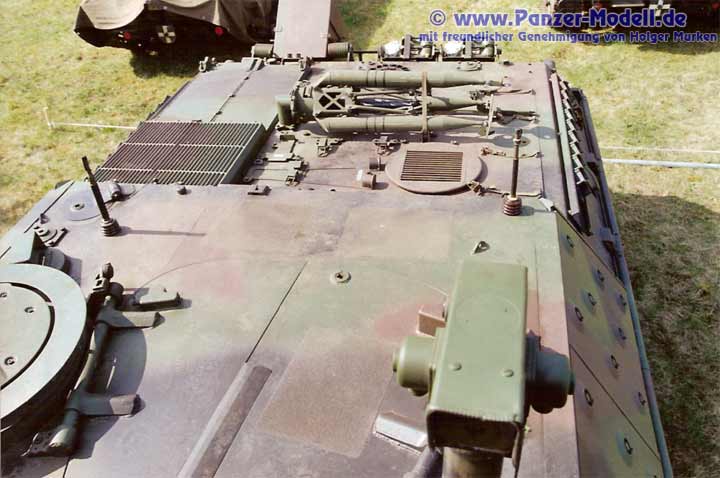

Blick auf Motordeck mit verstautem Dreibein für TOW

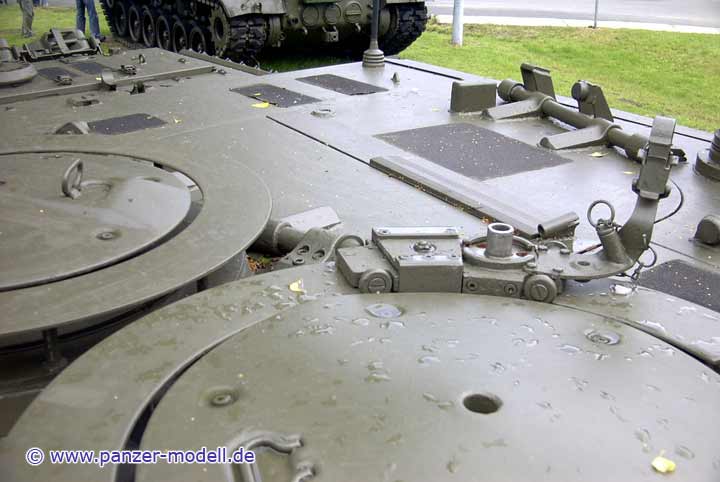

Blick auf Motordeck
Heckplatte des Frontaufbaus

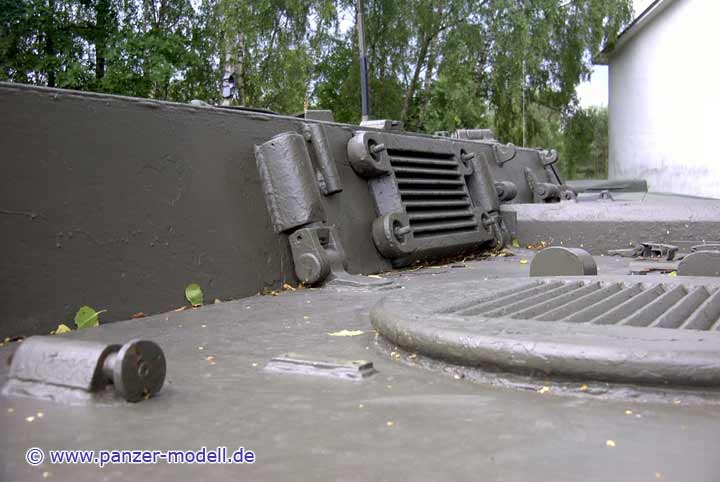

Motordeck von links
Lüfter Motordeck von rechts
Blick von oben in geöffneten Kampfraum

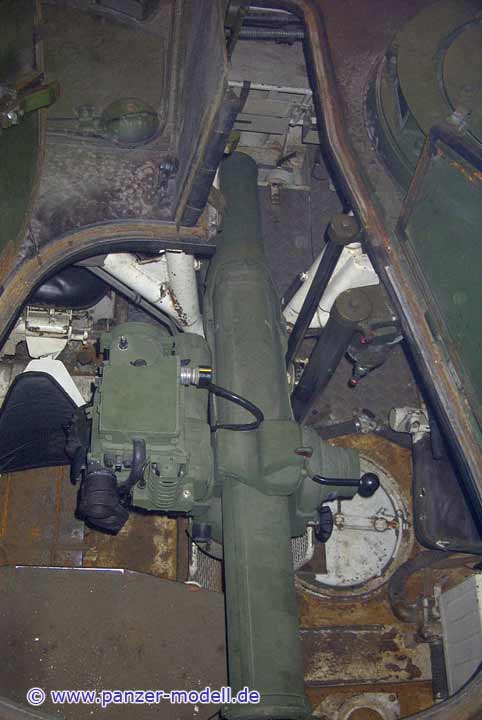

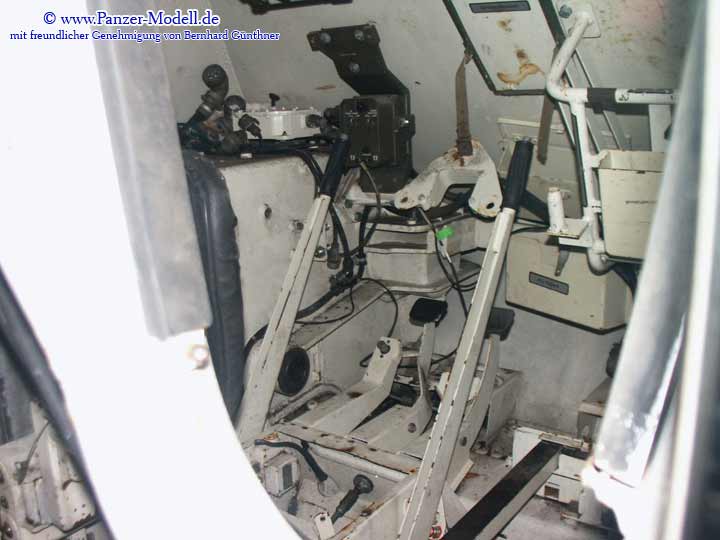

Blick von oben in vorderen Kampfraum

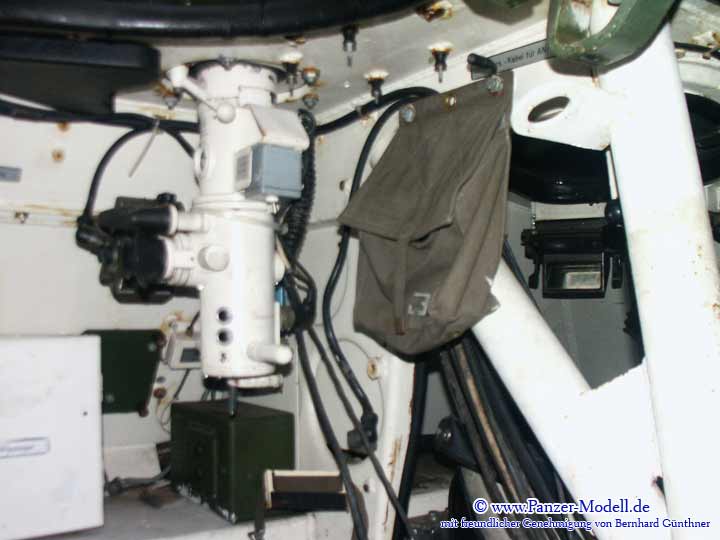

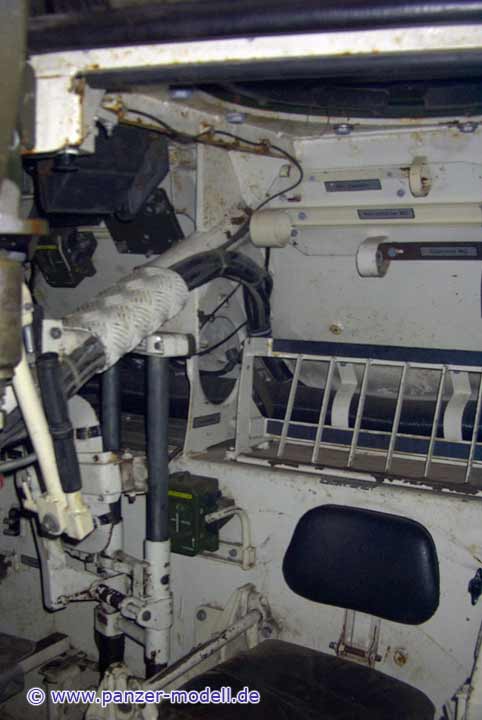

linke Seite Kampfraum
Fahrerplatz, abgerüstet

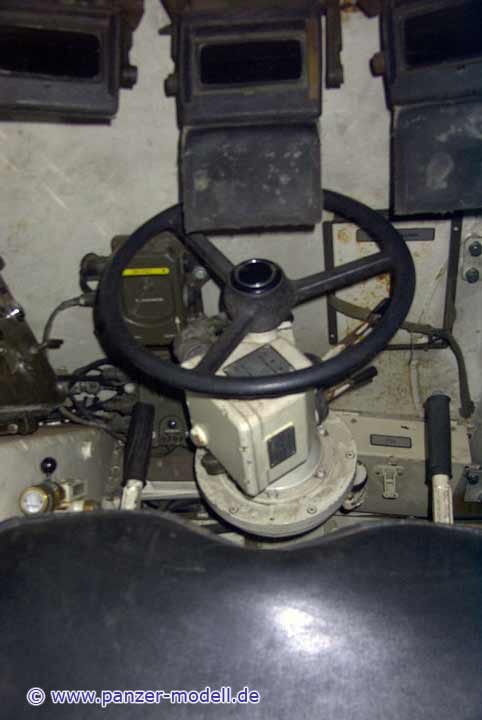

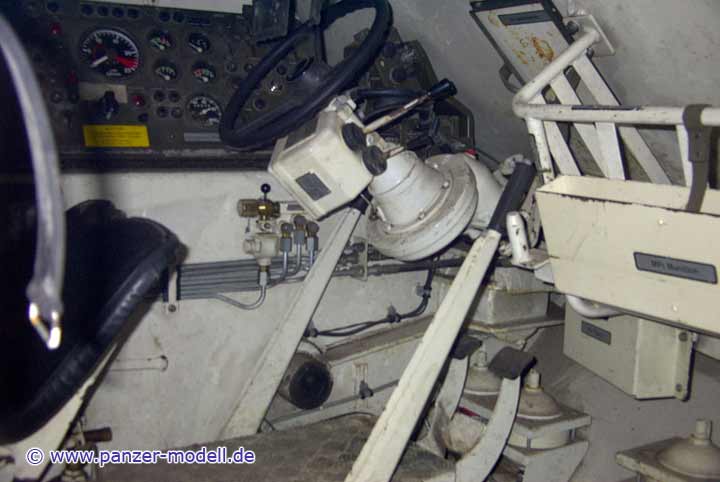

Fahrerplatz
Fahrerplatz von rechts gesehen

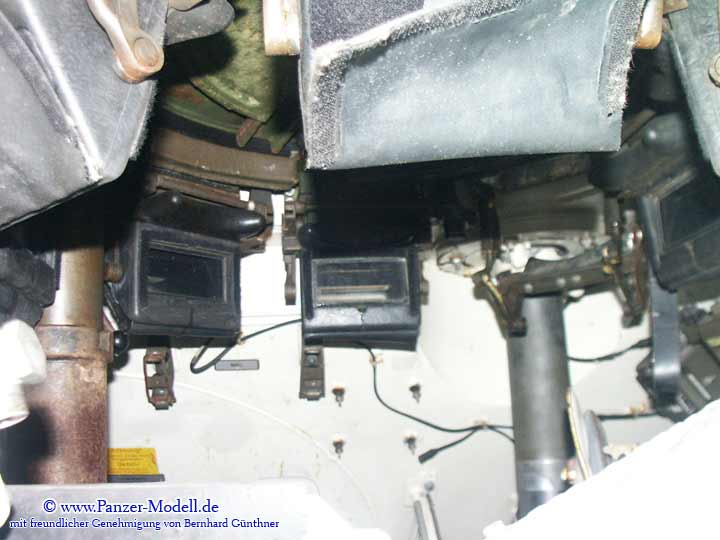

Kampfraum linke Seite hinter Fahrer
Kampfraum rechts hinten

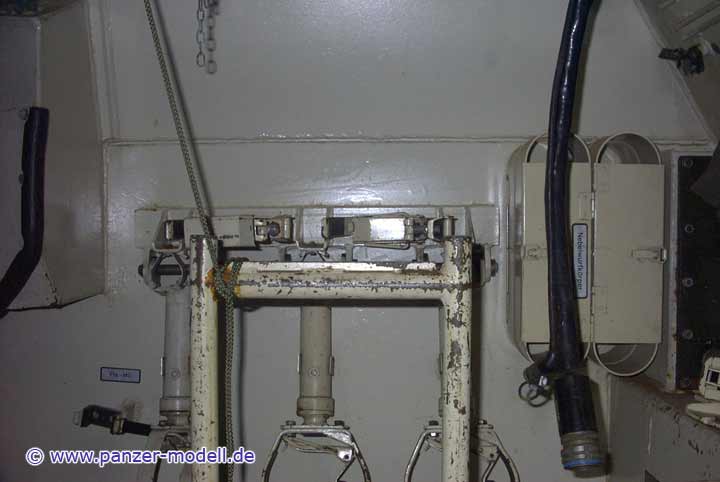

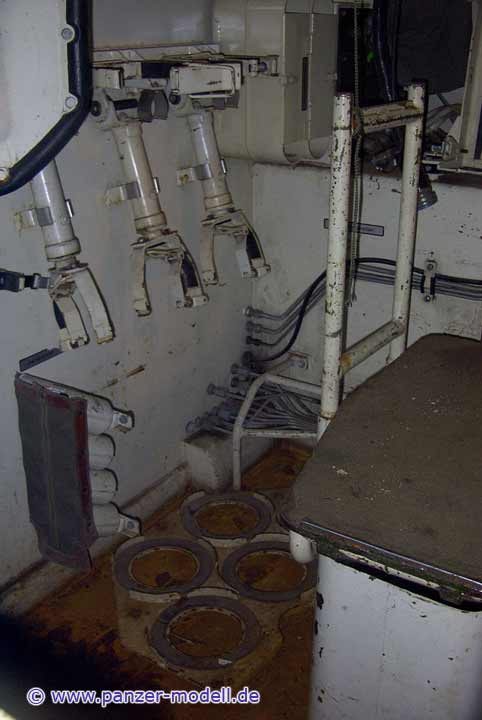

Munitionslagerung für die TOW
Kommandantenwinkelspiegel
Heckbereich
hinterer Bereich linke Seite
Halterungen im Kampfraum

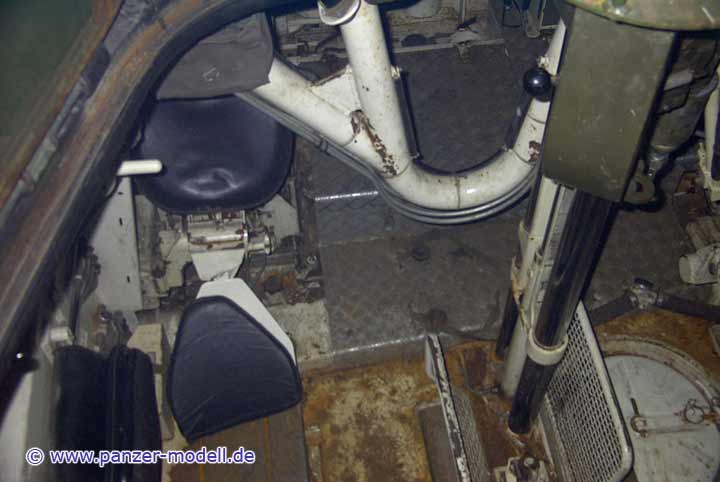

Sitzplatz Kampfraum

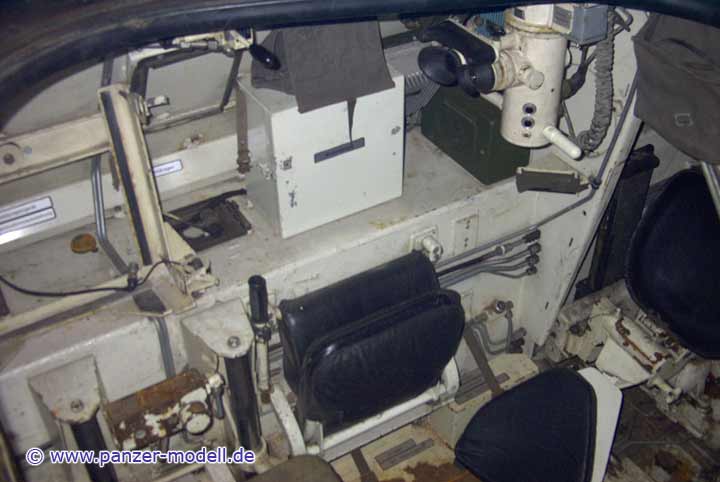

Kampfraum rechts

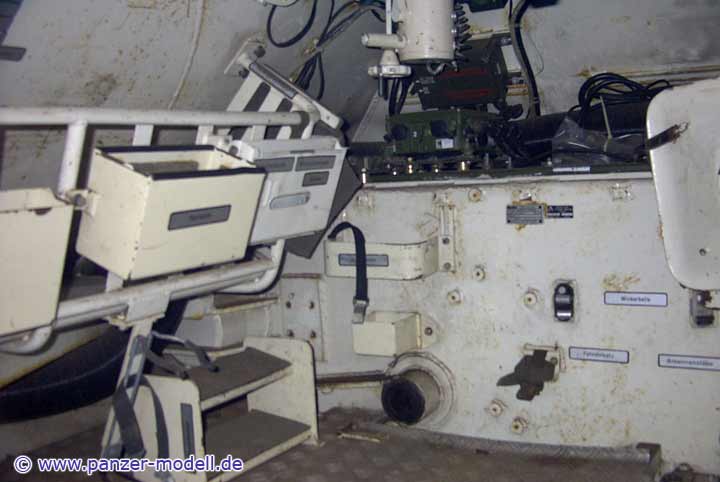

Platz neben dem Ladeschützen (Schottwand zum Motorraum) zu sehen: Tankstutzen, LFK Halterungen 1-6, Winkelspiegel drehbar für Gefechtsfeldbeobachtung, Hebel für die ABC Dchutzbelüftung (gelbe Amatur mit rotem Hebel) mit Überdruckmanometer

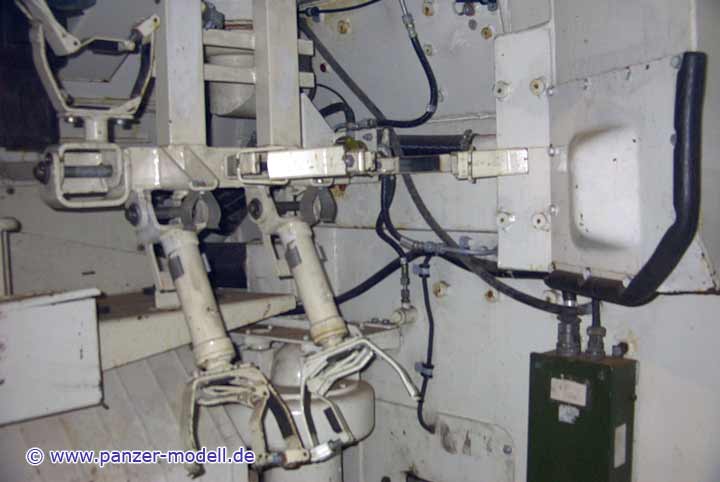

Frontbereich Kampfraum, rechts der Hydraulikstempel zur Erhöhung der Kampfplattform
