Im Juni 2017 wurde Liebherr vom BAAINBw den Auftrag über die Lieferung von insgesamt 71 geschützten Mobil- und Bergekranen beauftragt.
Diese umfassen 33 geschützte Bergekranfahrzeuge G-BKF und 38 Mobilkrane G-LTM. Die Auslieferungen begannen 2018 und sollen im Laufe des Jahres 2021 abgeschlossen sein.
Das G-BKF basiert auf einem seriennahen vierachsigen Mobilkranfahrgestell mit geschützer Fahrer- und Kranführerkabine. Es ist höchst geländegängig und wendig durch eine Allradlenkung mit 5 Lenkprogrammen und eine Reifendruckregelanlage.
Es verfügt über zwei Bergewinden mit je 200kN und eine Abschleppbrille am Fahrzeugheck zum Bergen und Abschleppen einer Vielzahl von Fahrzeugen. Mit dem fast 21m Meter langen Teleskopausleger können Lasten bis zu 20 Tonnen Gewicht bewegt werden.
Der Fokus beim G-BKF lieg auf dem Insassenschutz. Für das geschütztes Fahrerhaus und die geschützte Krankabine arbeitete Liebherr mit dem Hersteller Rheinmetall zusammen. Der Besatzung wird damit Schutz vor ballistischen, Minen- und IED-Bedrohungen gegeben.
Das BKF ist 11,79m lang, 2,57m breit und 3,74m hoch.
Der Liebherr Turbodieselmotor mit 544PS kann das 44t schwere Fahrzeug auf 80km/h beschleunigen. Steigungen bis 60% und Gewässer bis 1m Tiefe können bewältigt werden.
Der Kran hat eine Auslegerlänge von 7 bis 20,9m und kann dabei maximal 22,8 Tonnen bis auf 4m Höhe befördern. Die maximale Hubhöhe liegt bei rund 20m und 15t Gewicht, Die maximale Auslage beträgt 18m und kann dabei noch 5t Gewicht bis auf 6m Höhe heben.
Seitenangaben beziehen sich auf "In Fahrtrichtung gesehen"

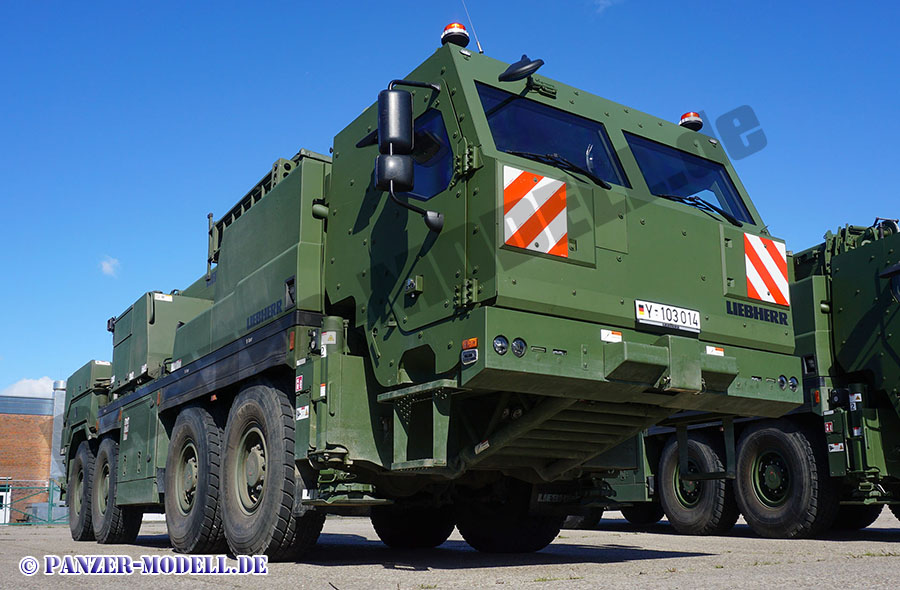

Gesamtansicht vorn rechts
Gesamtansicht vorn rechts

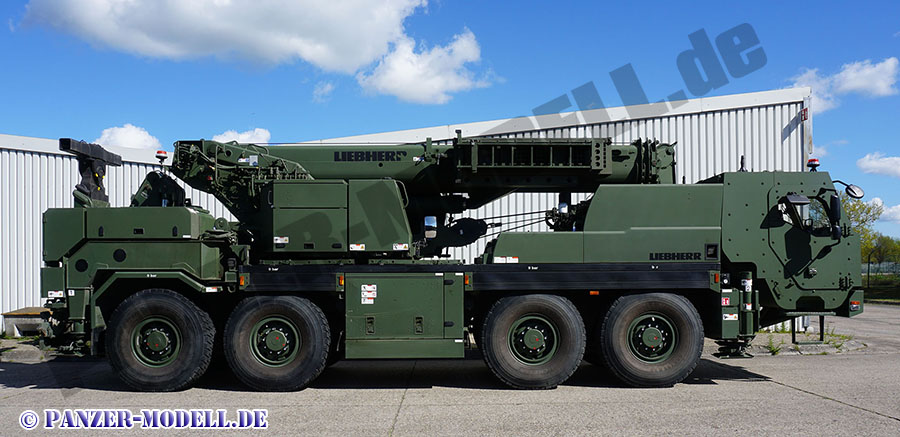

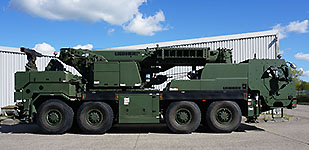

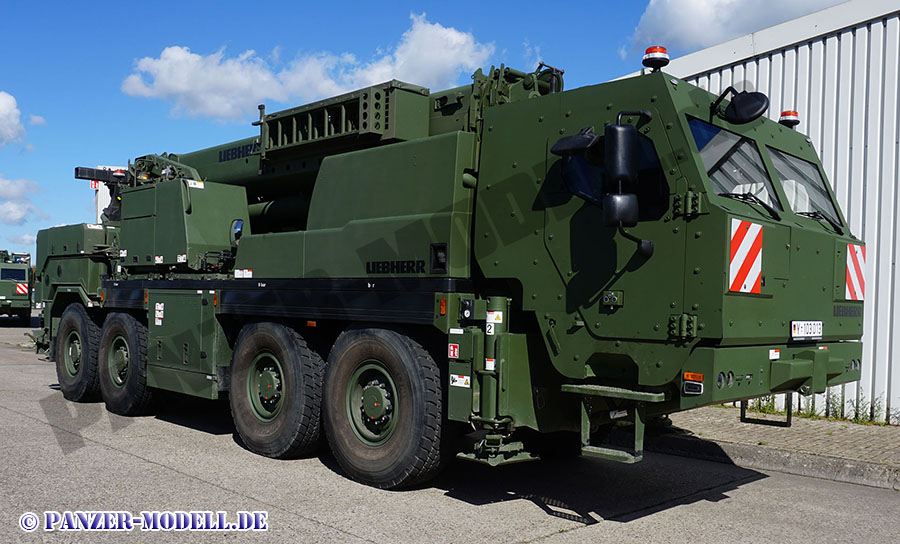

Gesamtansicht rechts

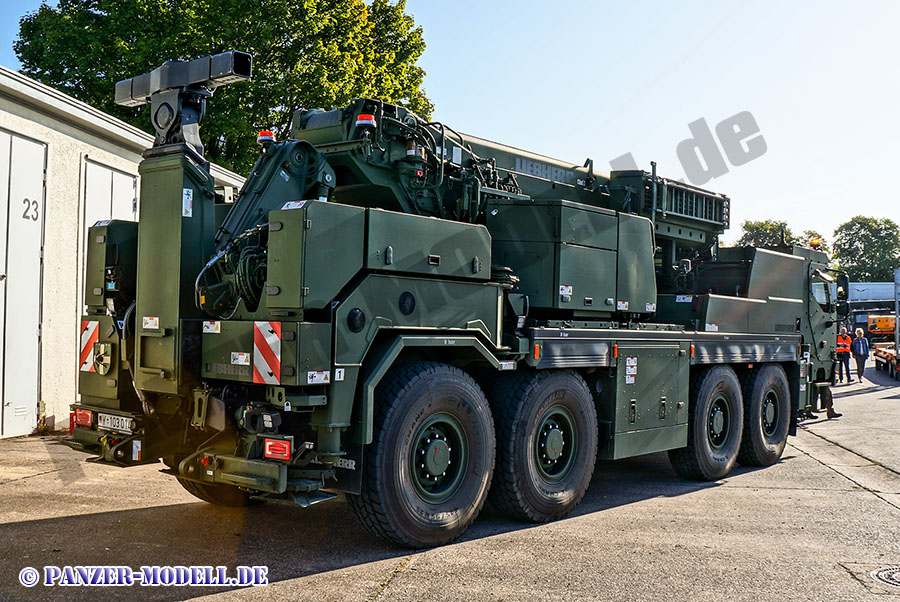

Gesamtansicht hinten rechts

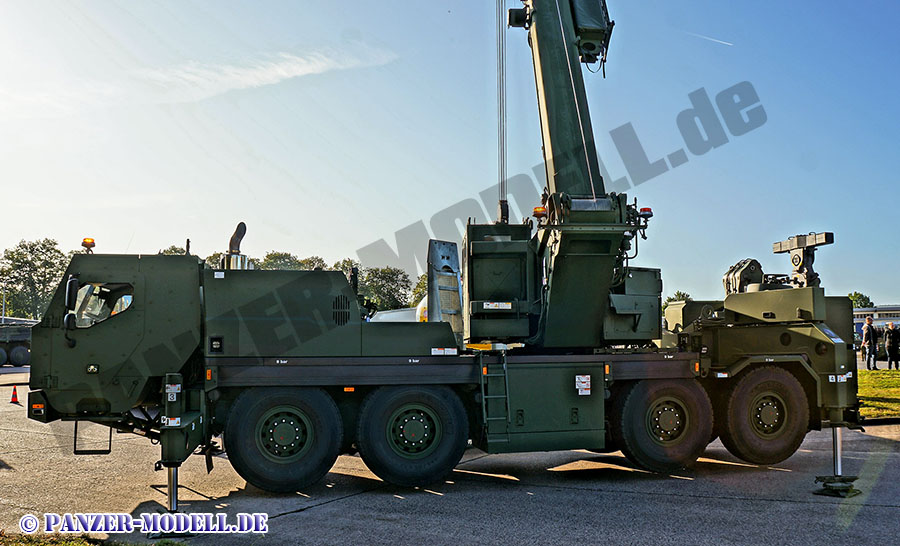

Gesamtansicht links

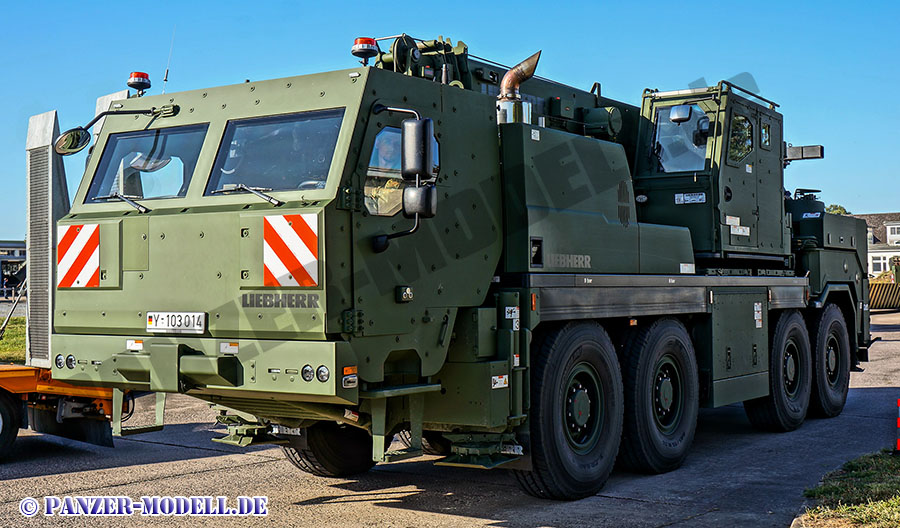

Gesamtansicht vorn links

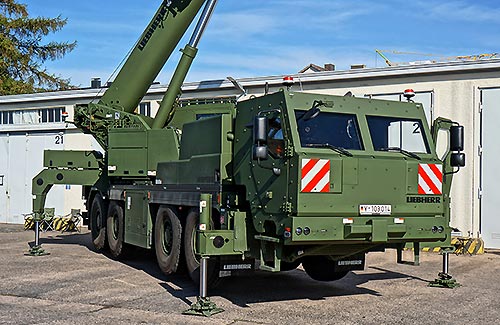

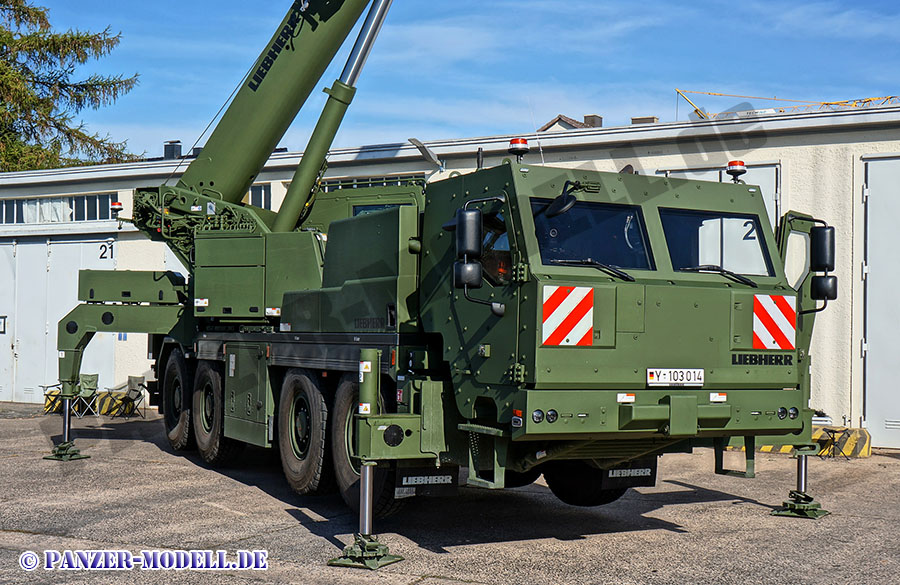

Gesamtainsicht vorn links mit aufgestelltem Kran

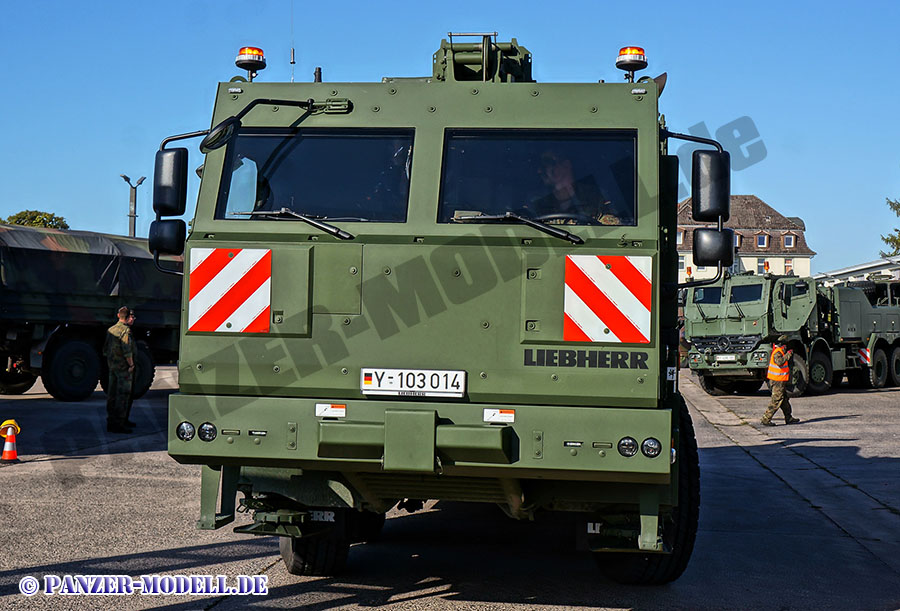

Frontansicht

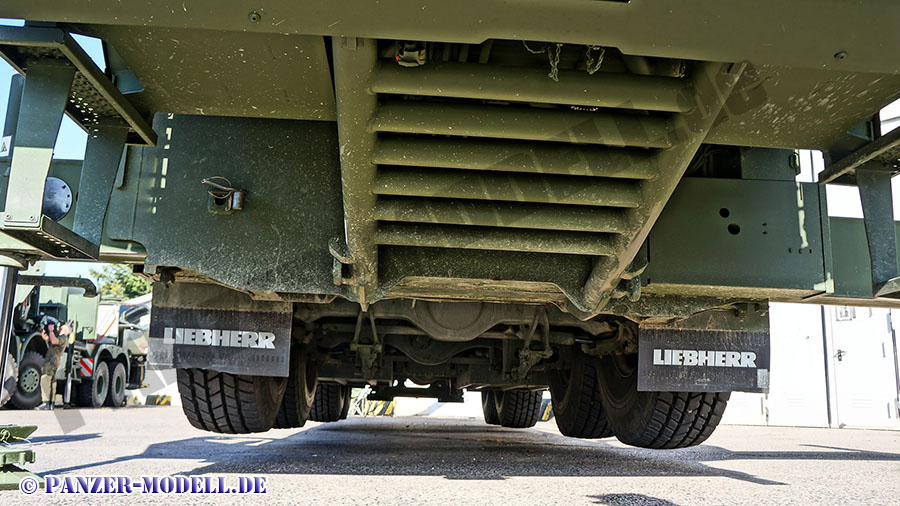

Blick von vorn unter die Kabine

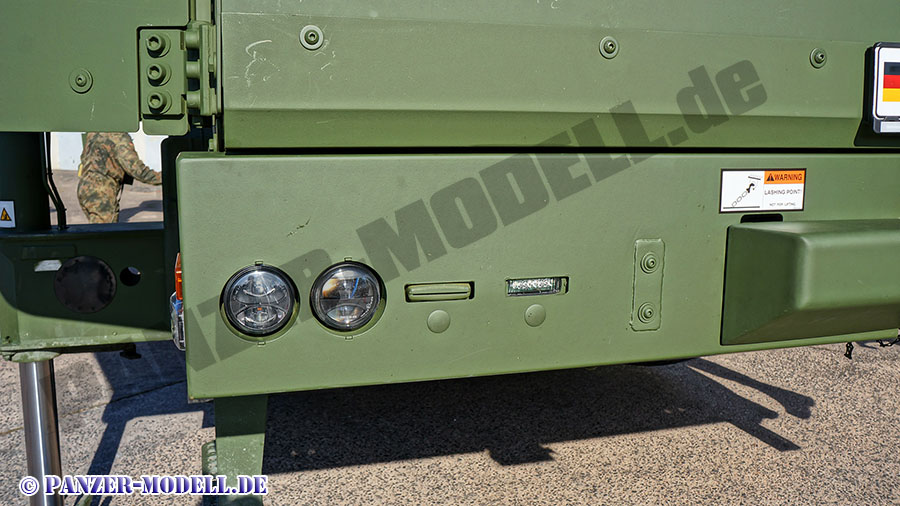

Frontseite rechts

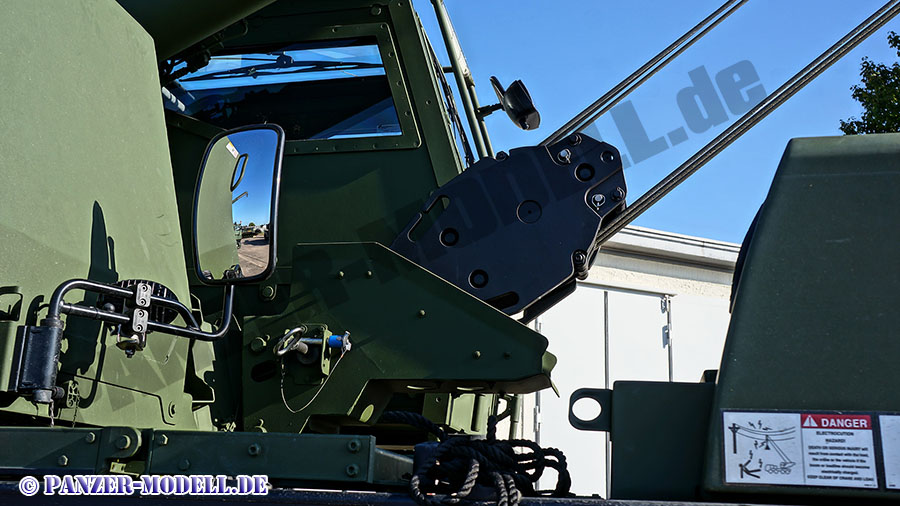

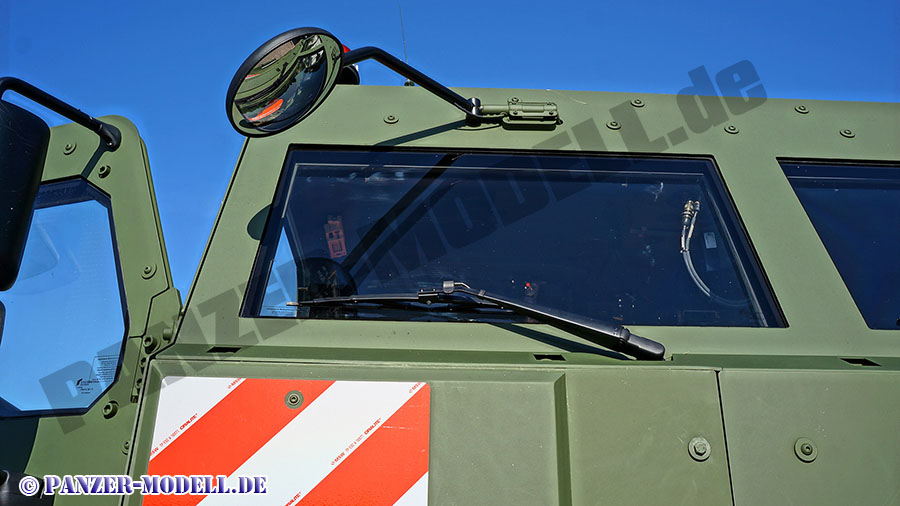

Windschutzscheibe vorn rechts

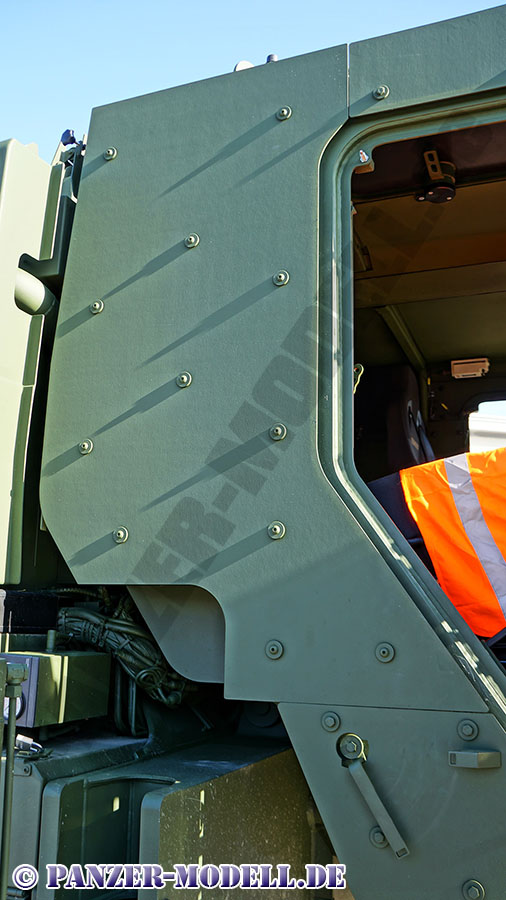

Kabine rechts

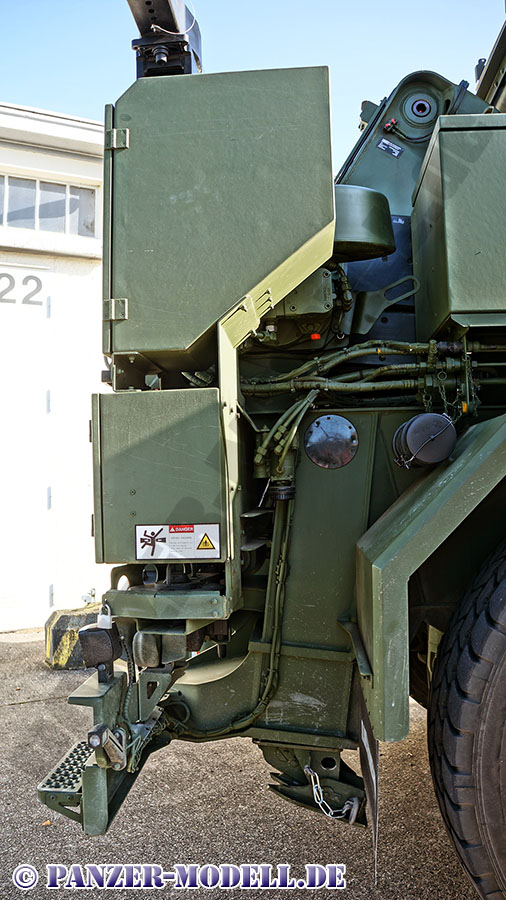

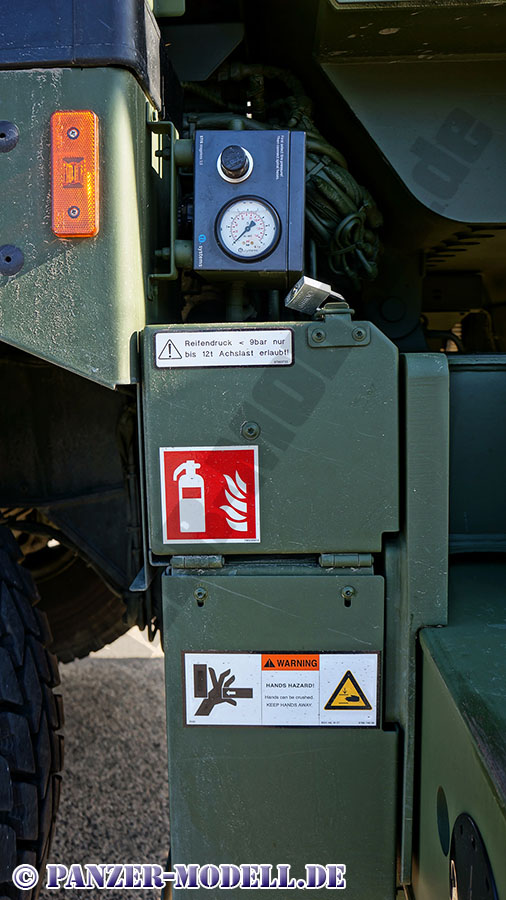

Dtaukästen und Manometer rechts vor Frontachse

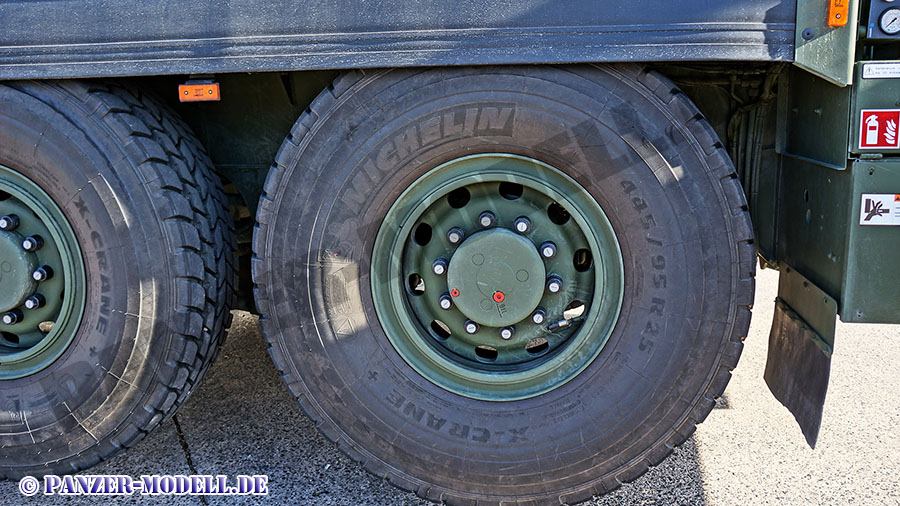

Front Doppelachse

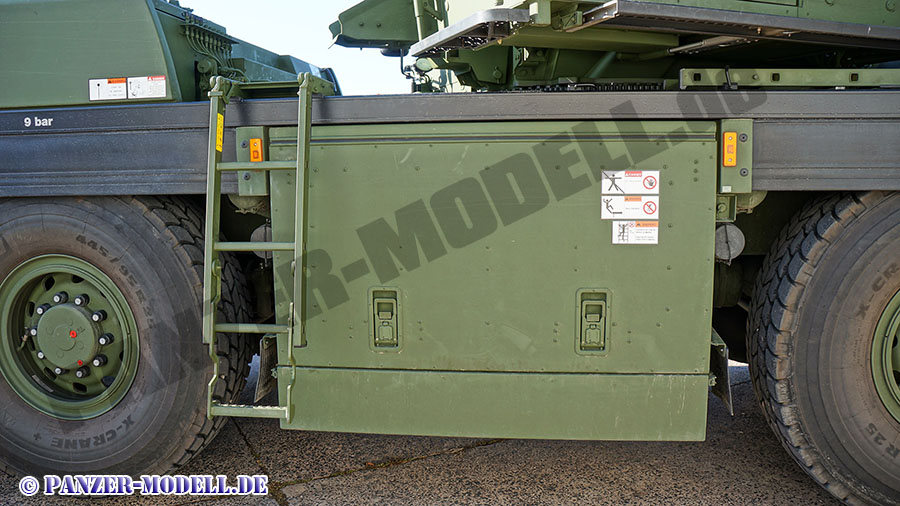

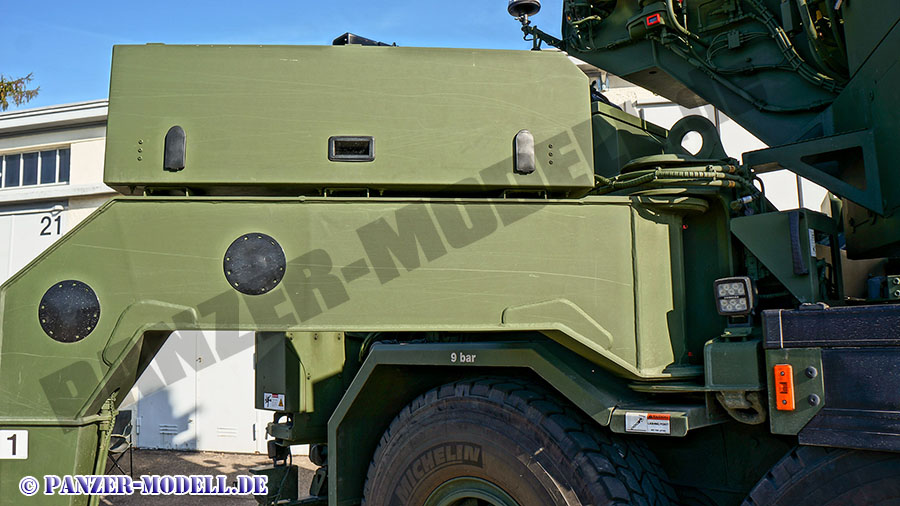

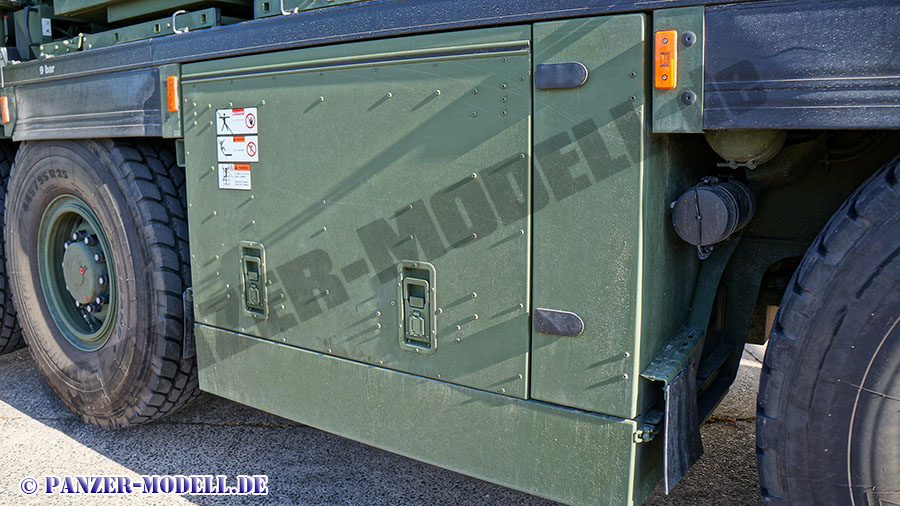

Staukiste rechts mittig
Stützausleger rechts hinten
THeckbereich von rechts
Heckansicht

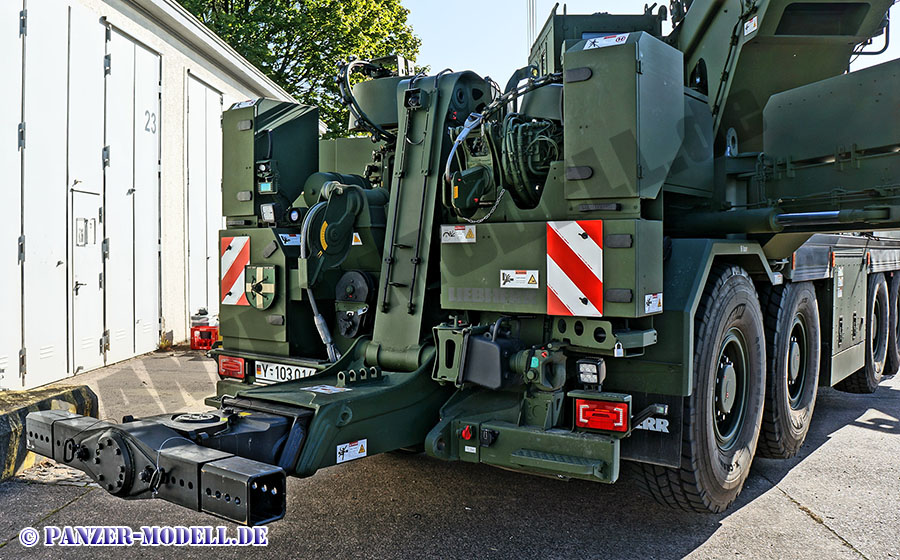

GHeckseite rechts unten

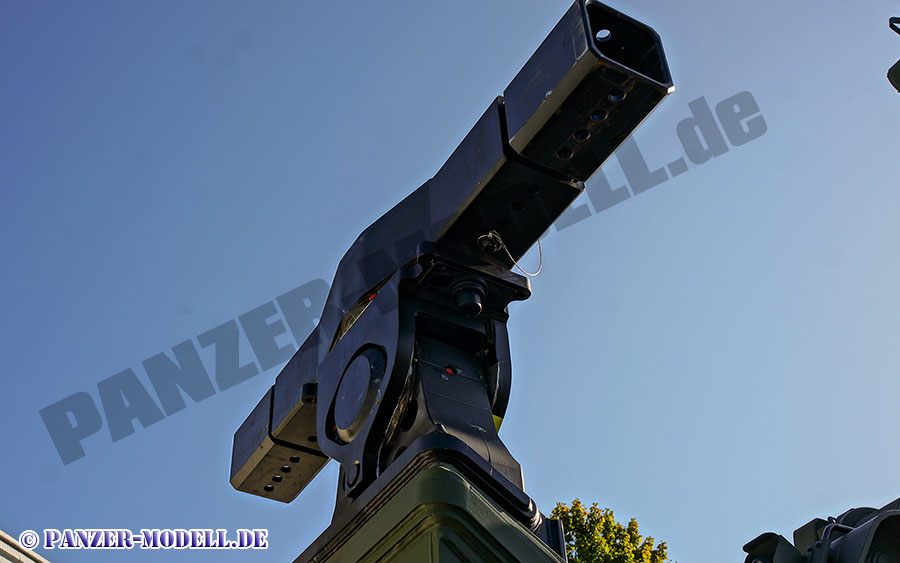

Schleppbügel von hinten
Abschleppbrille hochgeklappt

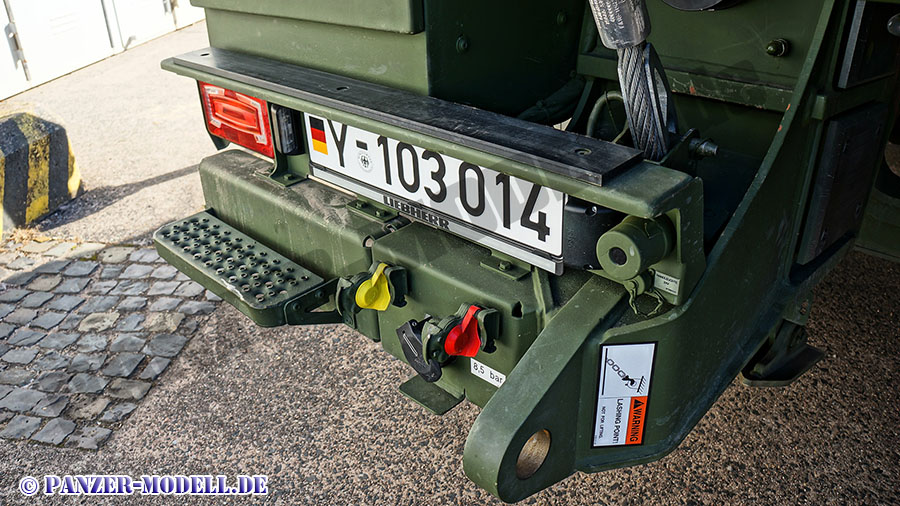

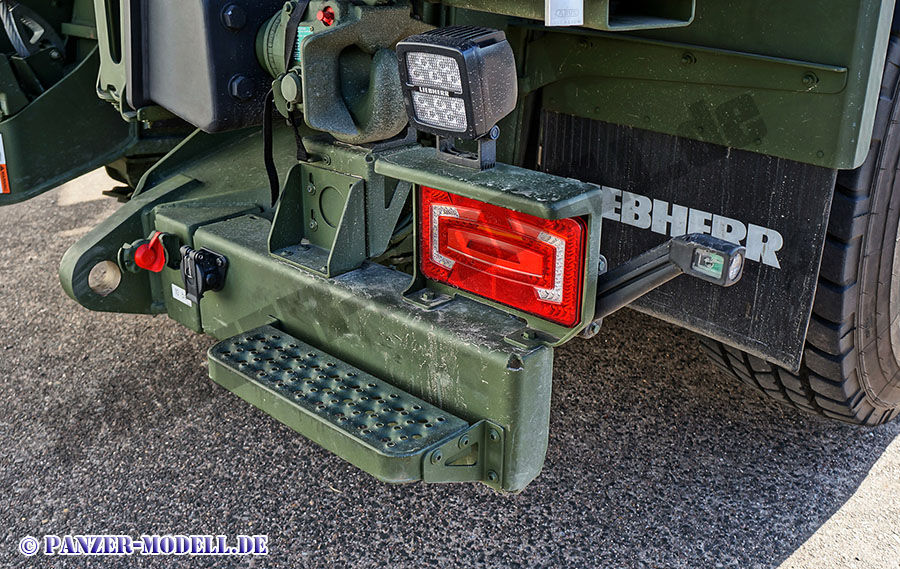

Heckseite links unten

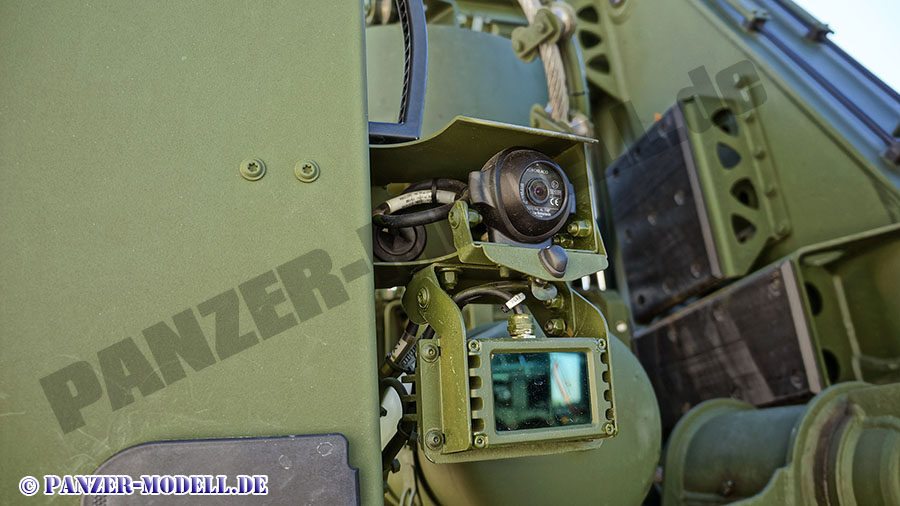

Heckseite links mit Kamera
Seilwinde links hinten
Auslegerstütze links hinten
Staukiste links mittig

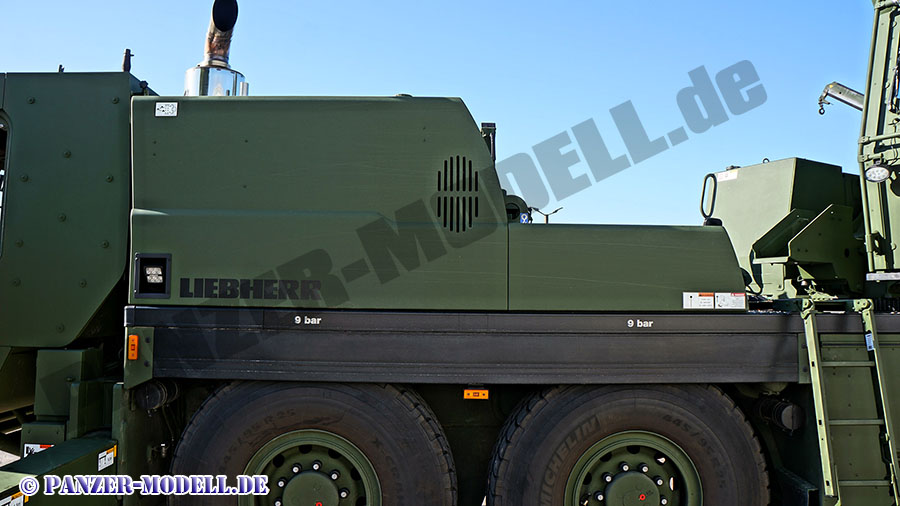

Linke Seite mittig/vorn

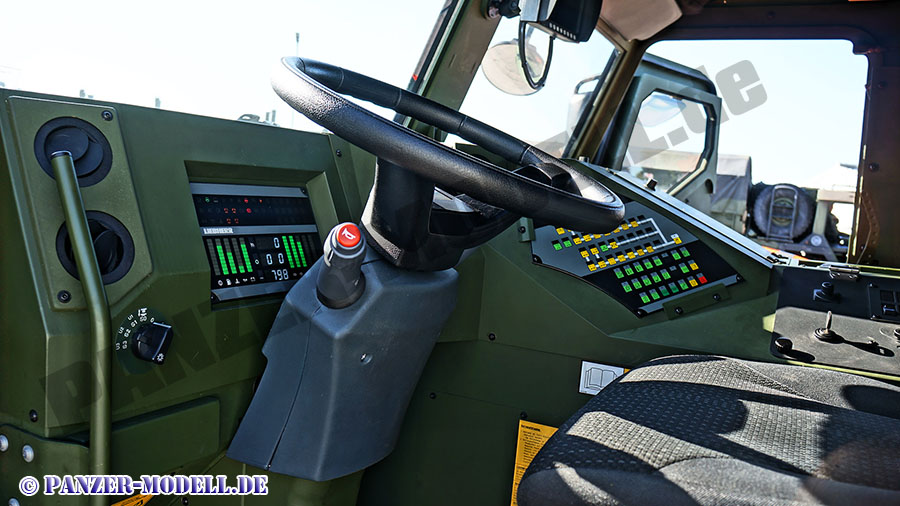

Fahrerkabine

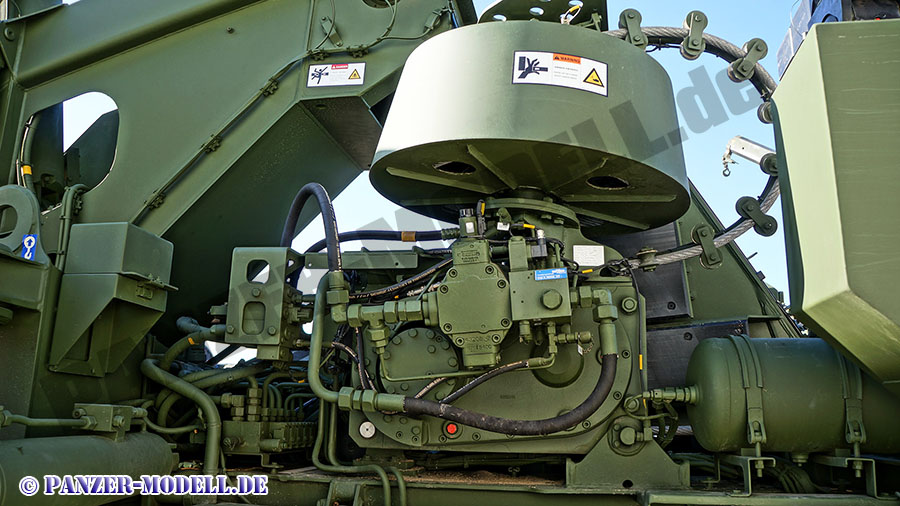

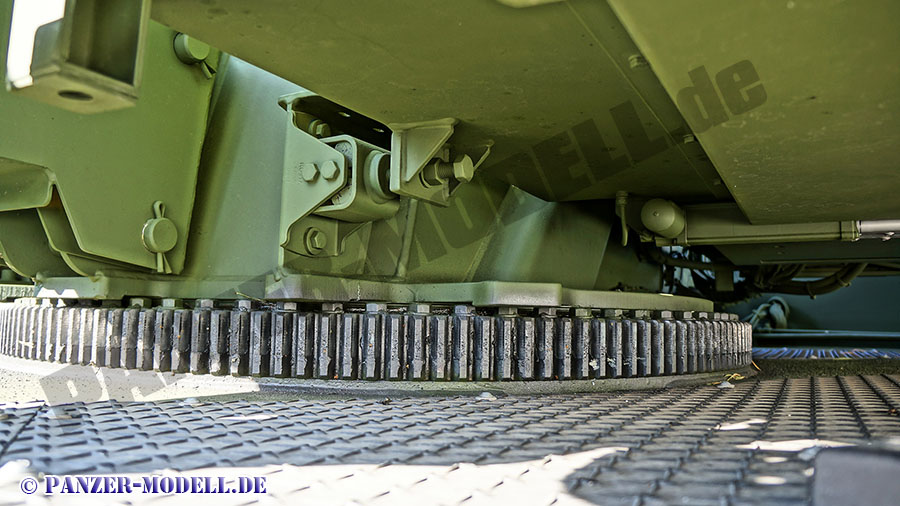

Drehzahnkranz

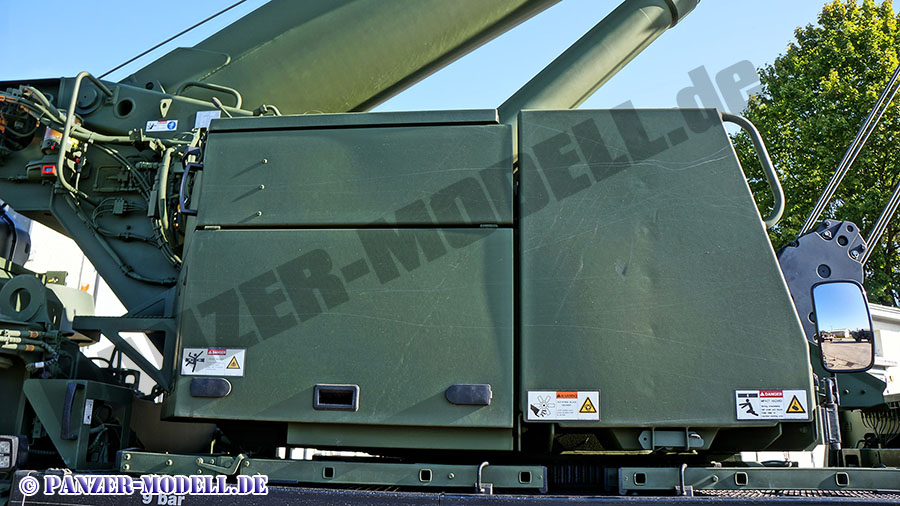

Betriebskästen mittig rechts

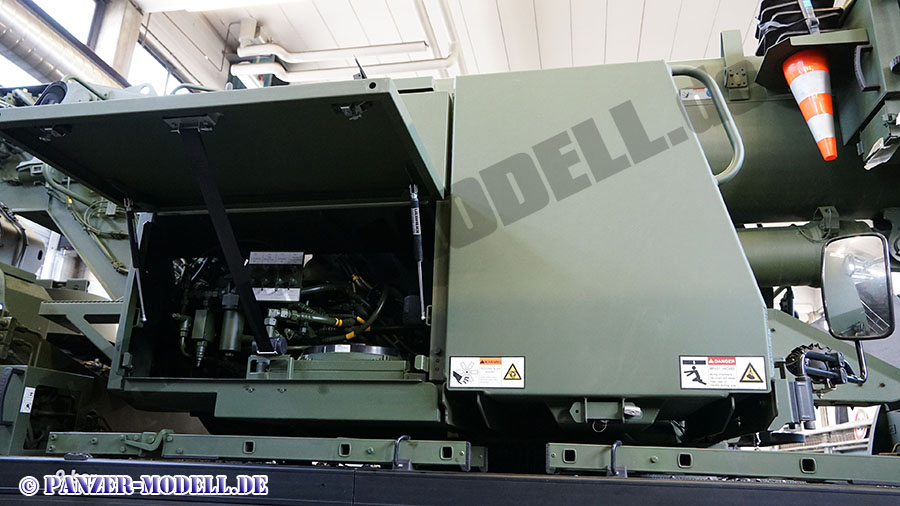

Betriebskästen rechts geöffnet
Hakenflasche eingehakt

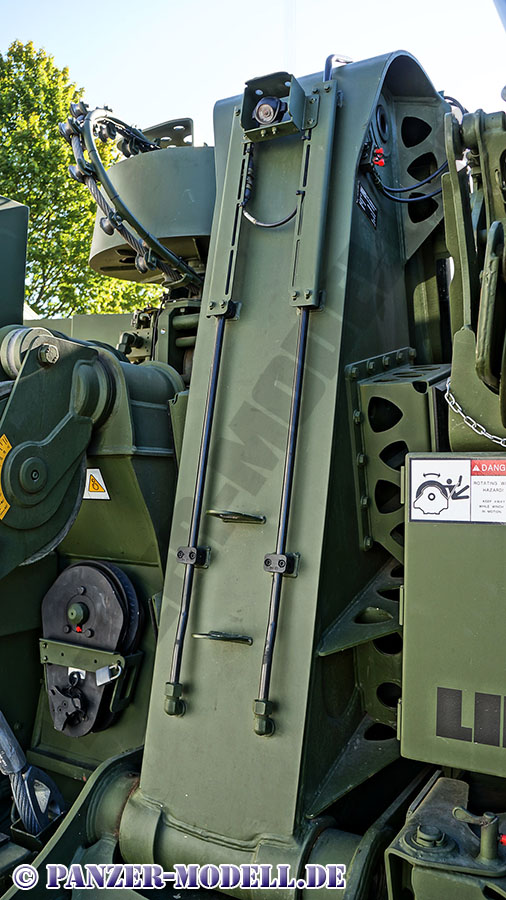

Kranoberwagen von hinten

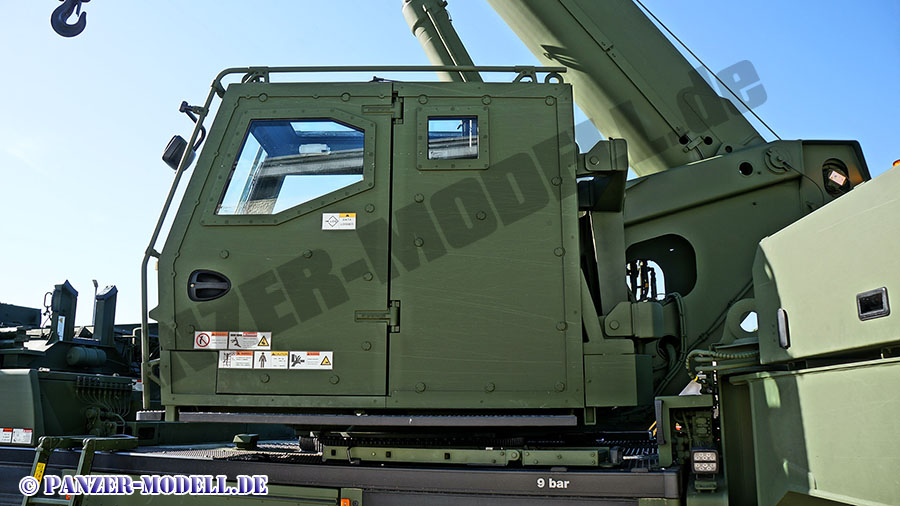

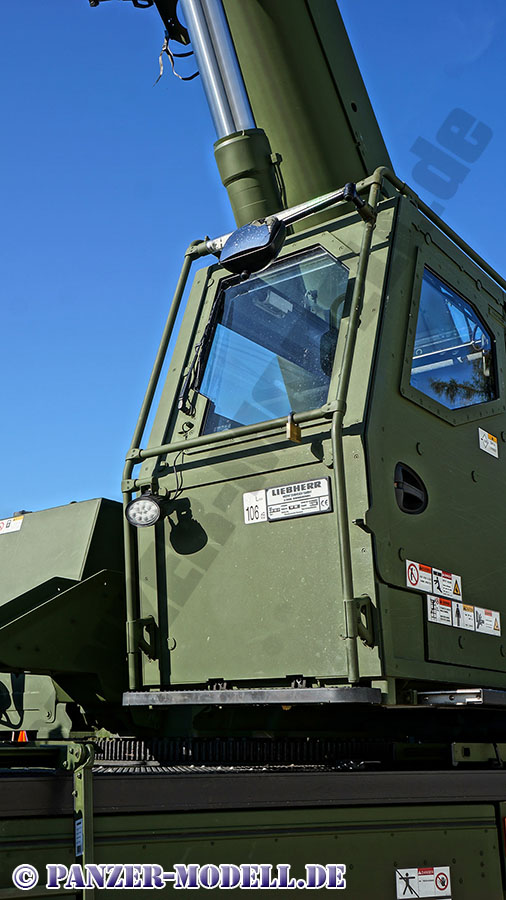

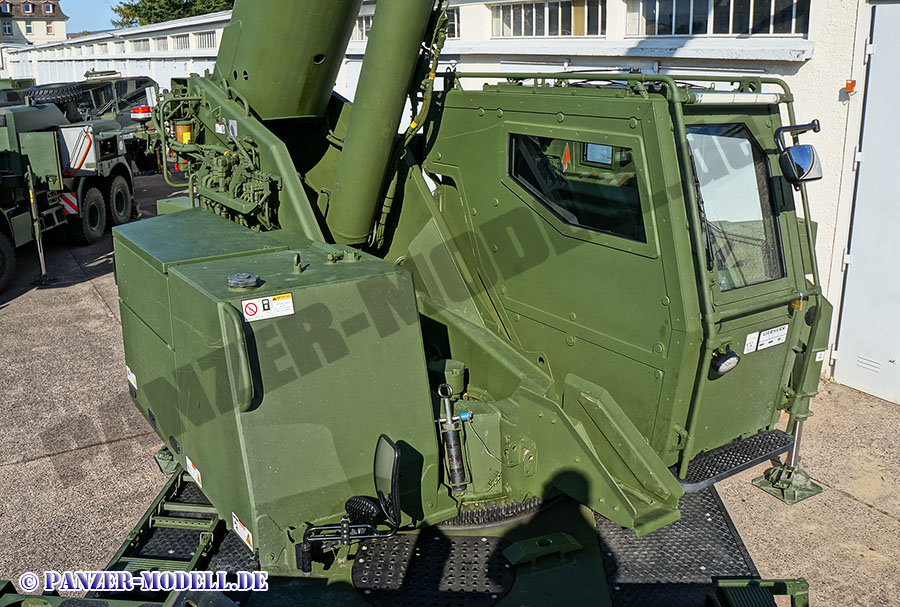

Krankabine links
Krankabine von vorn
Krankabine vorn rechts

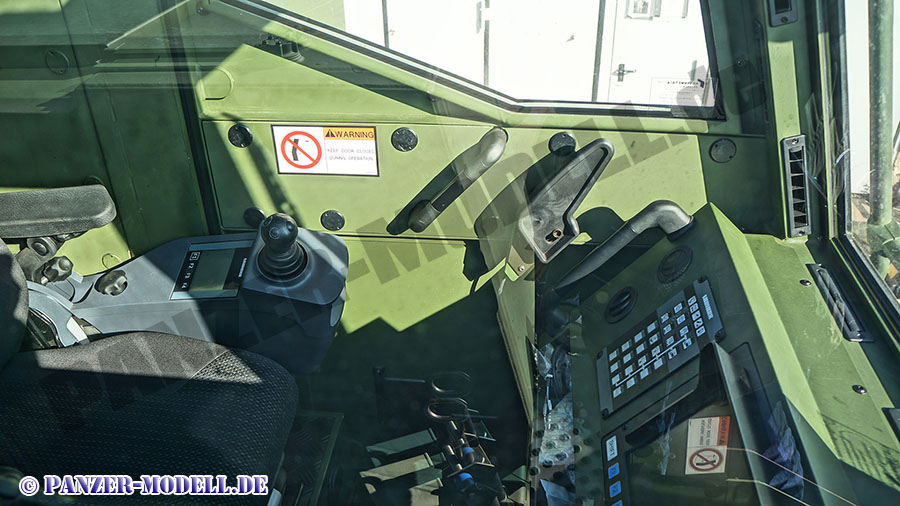

Innenseite Krankabine

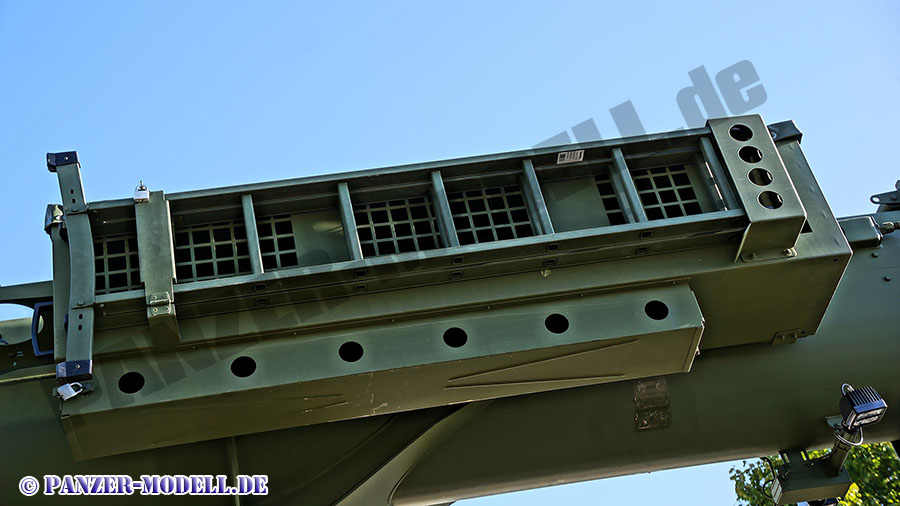

Staukisten und Leiter am Kranarm rechts

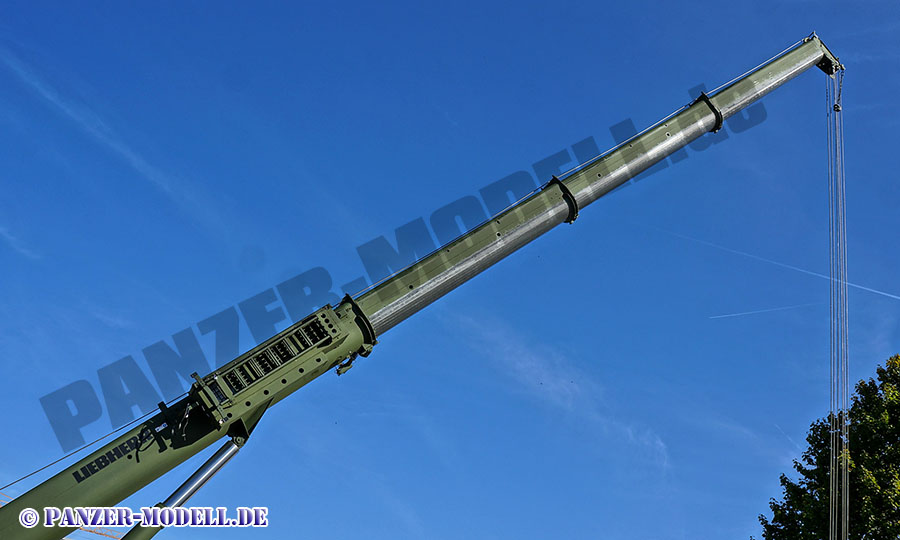

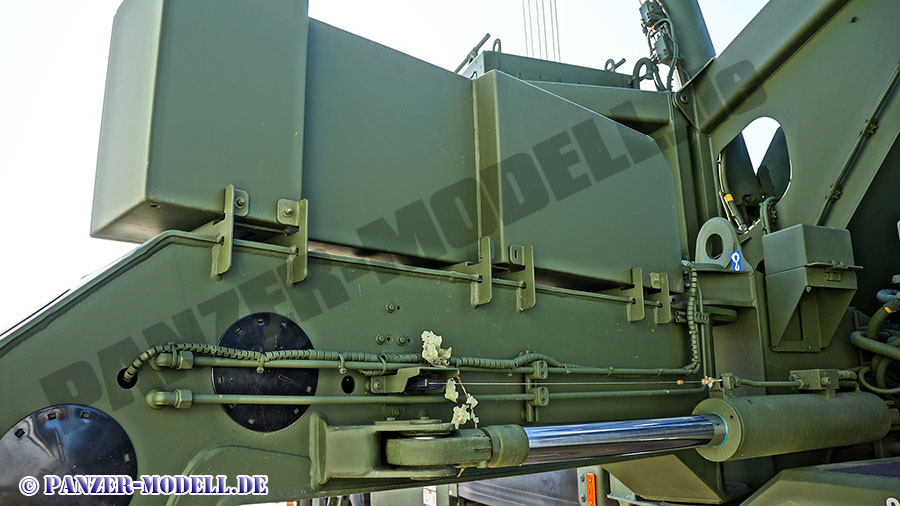

Ausgefahrener Kranarm rechts

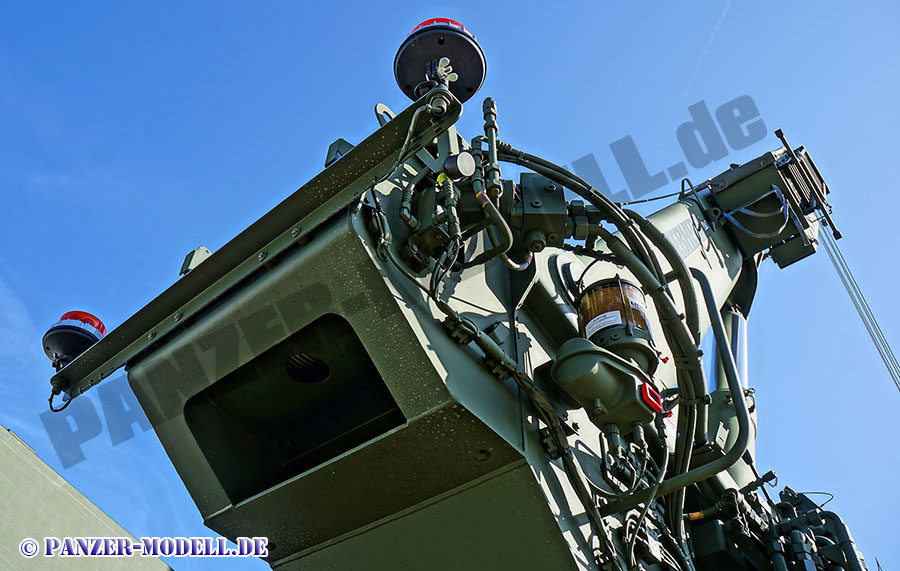

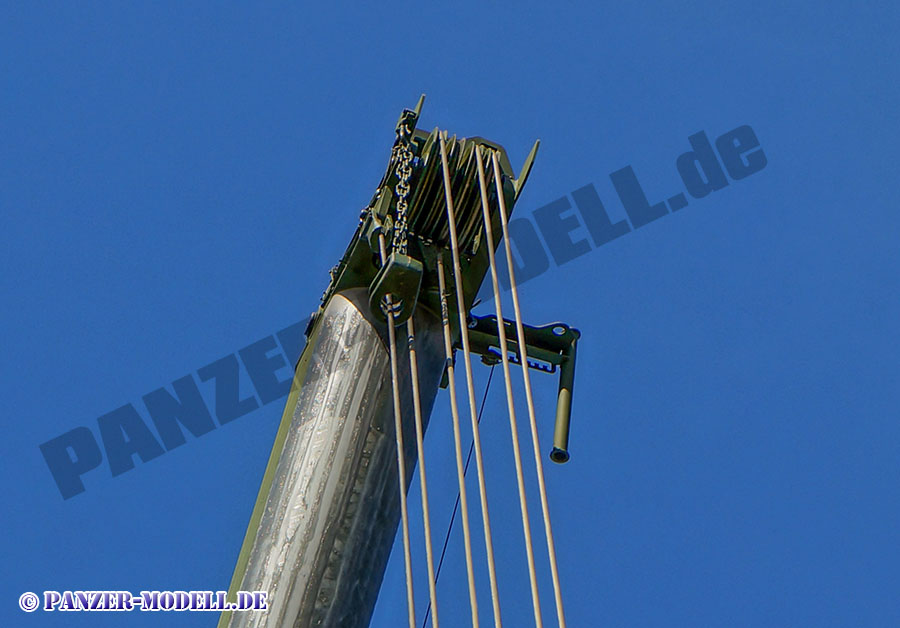

Endkopf Kranausleger

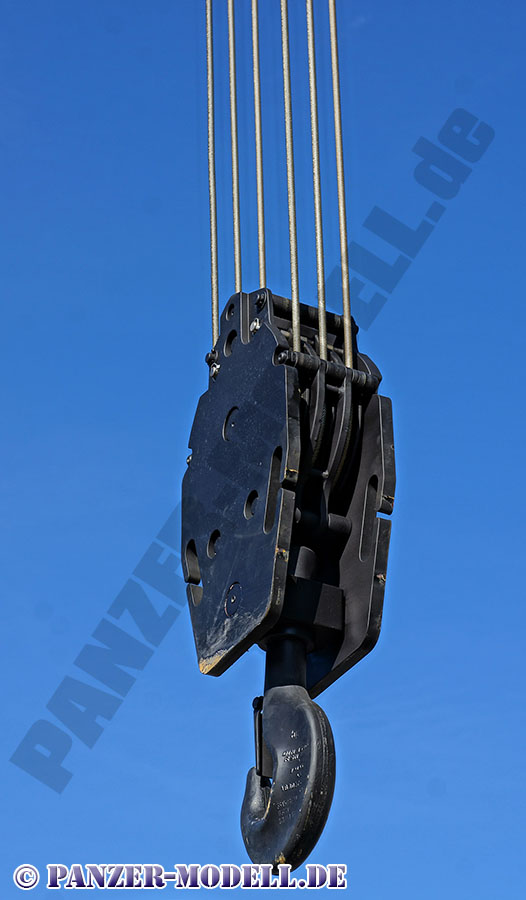

Die Hakenflasche

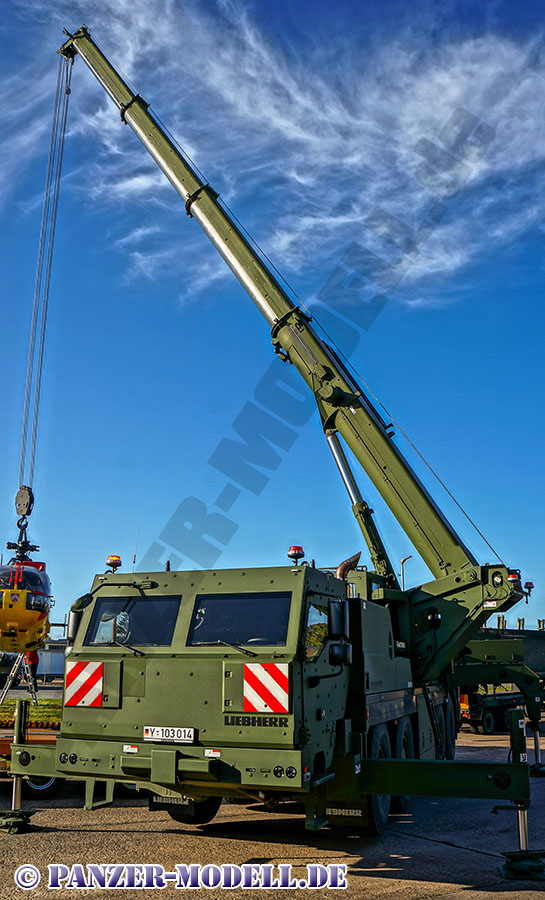

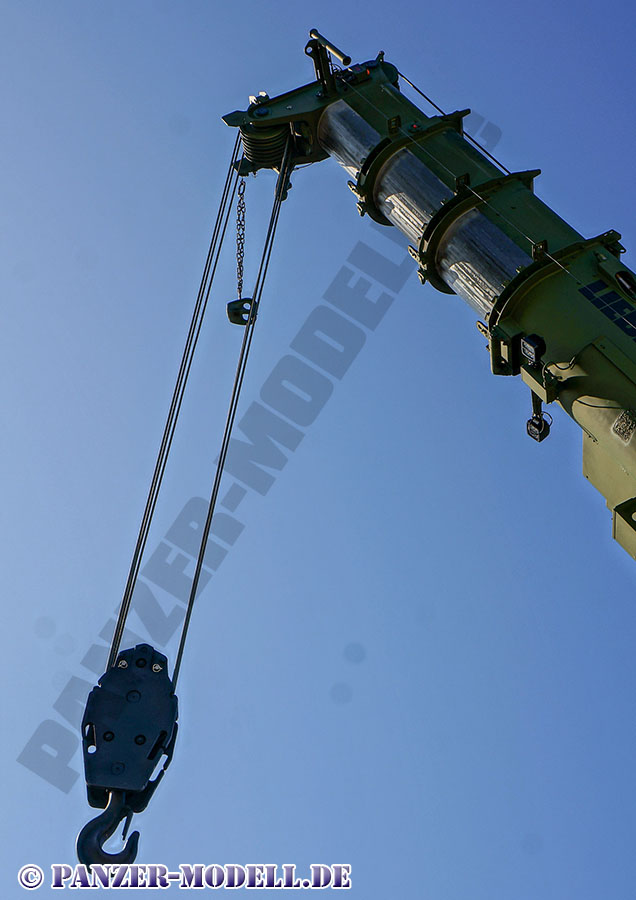

Ausgefahrener Kranarm mit Hakenflasche
Aufsicht mittig vor Oberwagen

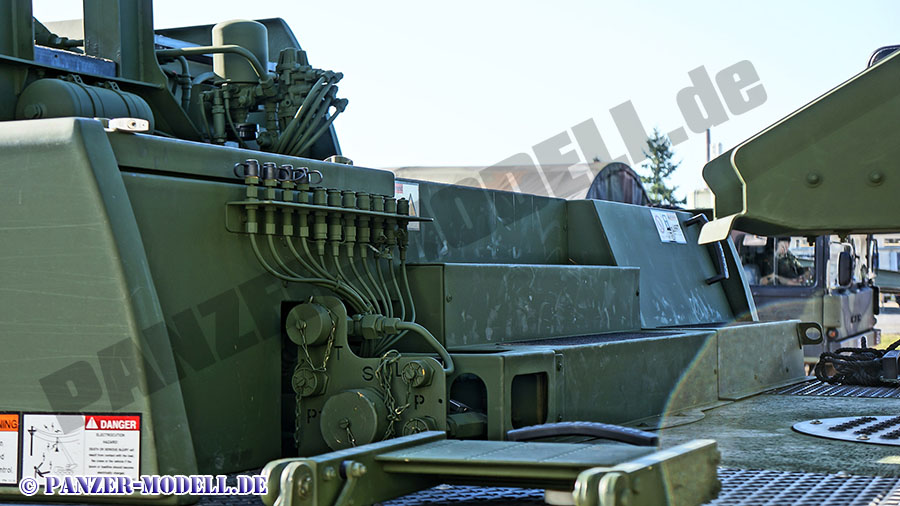

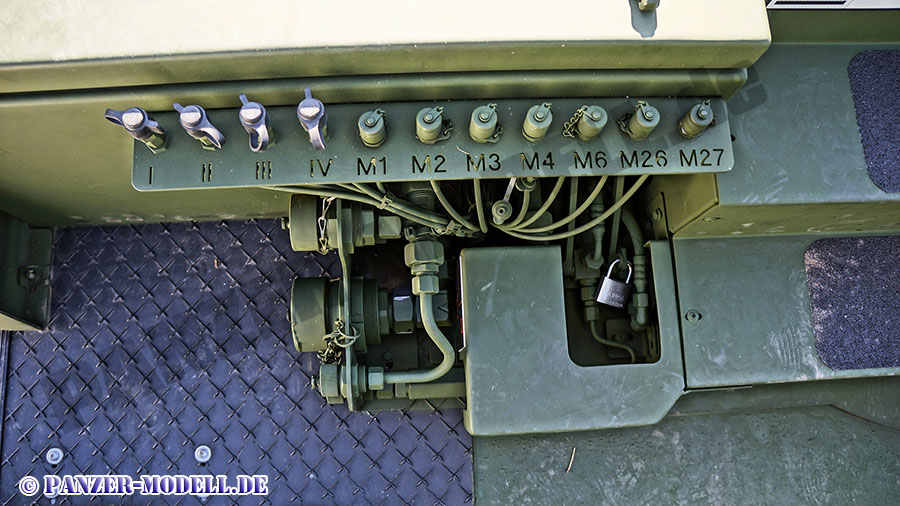

Hydraulikanschlüsse

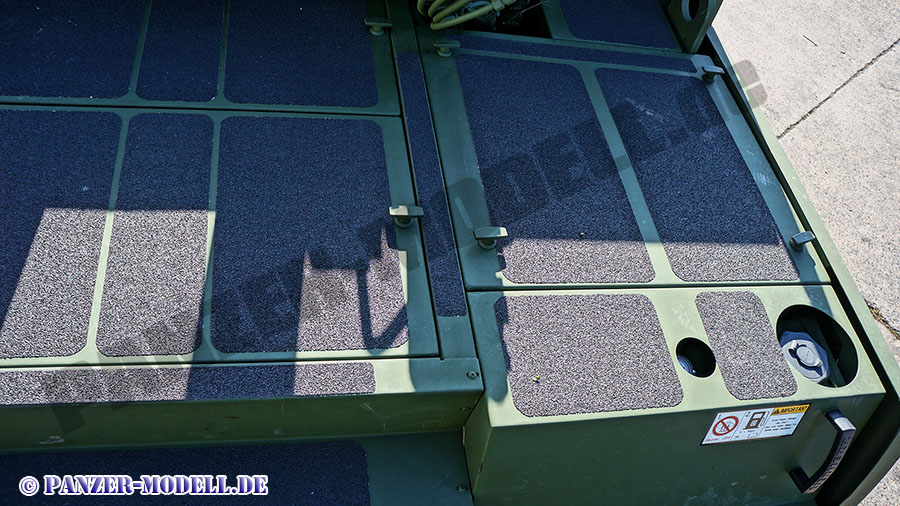

Trittbeläge mittig vor Oberwagen

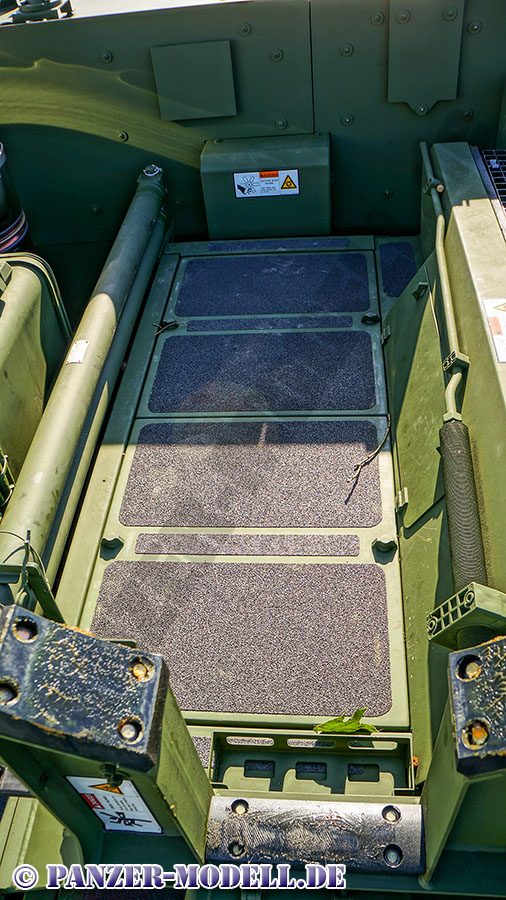

Laufbereich hinter Fahrerkabine

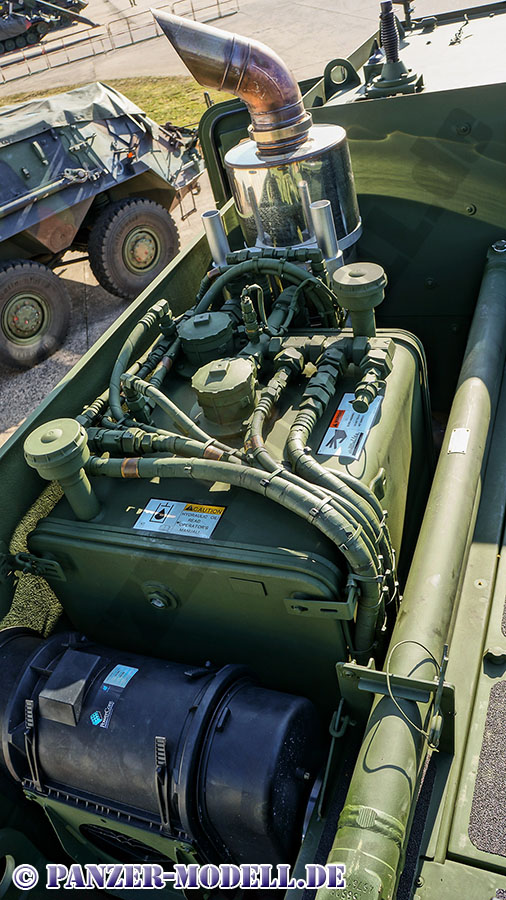

Luftfilter, Hydrauliktank und Auspuffrohr rechts

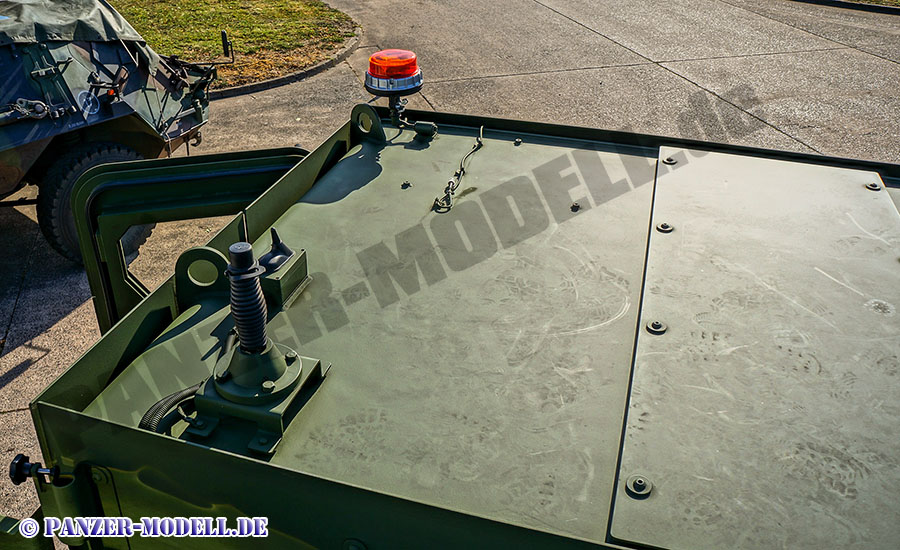

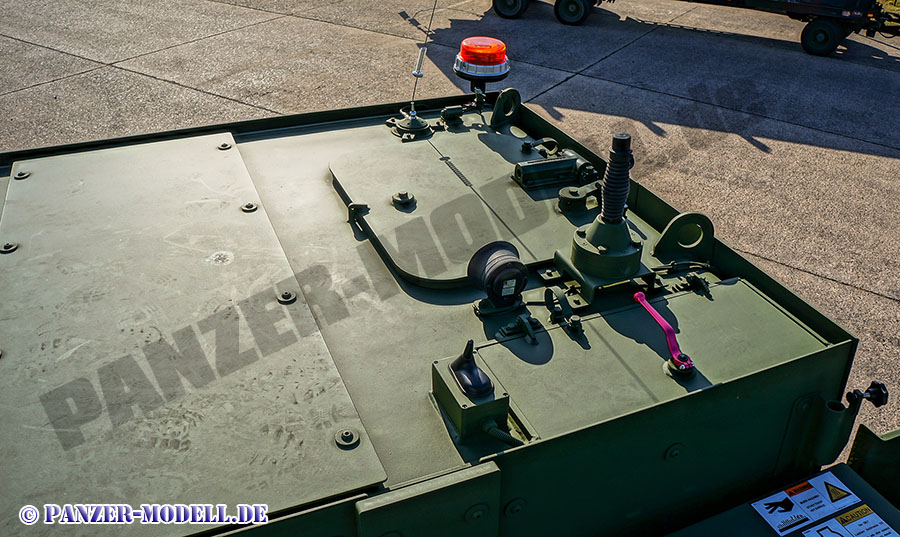

Kabinenoberseite links
Kabinenoberseite rechts
