Fuchs 1 A2/A5 FüFu

Von 1980 bis 1986 wurden insgesamt 996 TPz Fuchs von Thyssen-Henschel gebaut, davon ursprünglich 265 Stück in der Ausführung A2 Funk. Diese kann die Rüstsätze PARA, Fü/Fu oder FlaFlü beinhalten.
Die Version A2 hatte noch die alten SEM25/35 mit langen Antennen, während die Version A5 dann mit den neuen SEM80/90 und kürzeren Antennen ausgerüstet war. Die Version Fü/Fu gibt es sowohl mit als auch ohne SEA an der linken Hecktür.
Äusserlich sind diese Versionen mit einer Kurbelmastantennen hinten rechts und Halterungen für kabeltrommeln auf dem Dach erkennbar. Im Kampfraum befinden sich drei Klappsitze, einen Klapptisch und ein Lagekartenbrett.

Der Fuchs ist 7,17m lang, 2,98m breit und 2,30m hoch. Das 17t schwere Fahrzeug wird von einem 320PS starken Motor auf 96km/h angetrieben. Mittels der beiden Propeller am Heck kann im Wasser eine Geschwindigkeit von bis zu 10km/h erreicht werden.

Danke für ergänzende Fotos vom Fahrwerk an Jürgen Kreissl

Seitenangaben beziehen sich auf "In Fahrtrichtung gesehen"

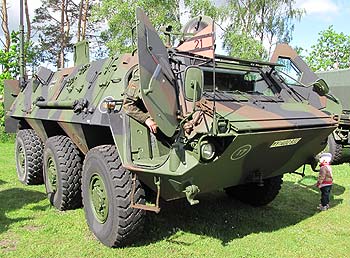

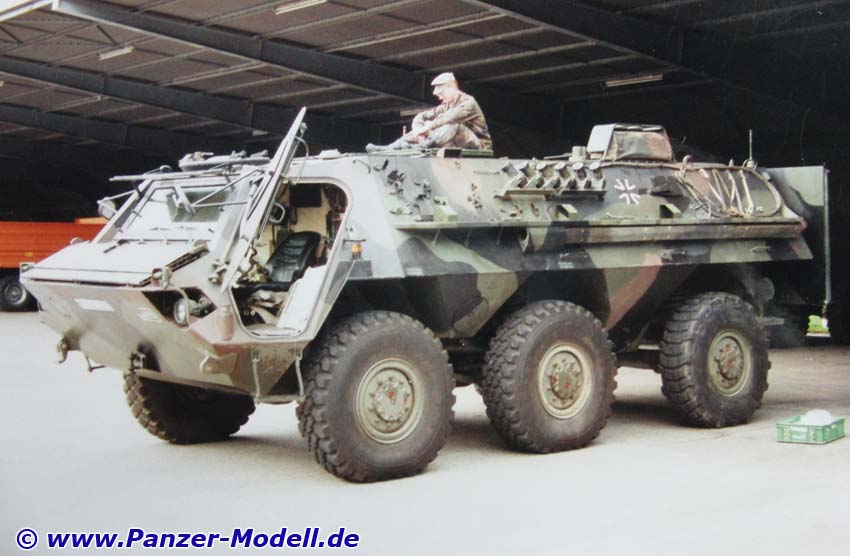

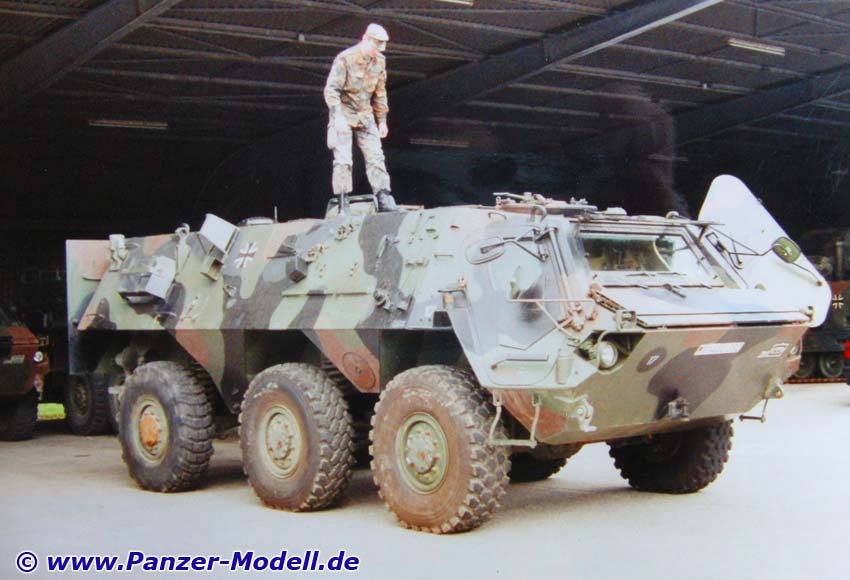

Gesamtansicht links vorn

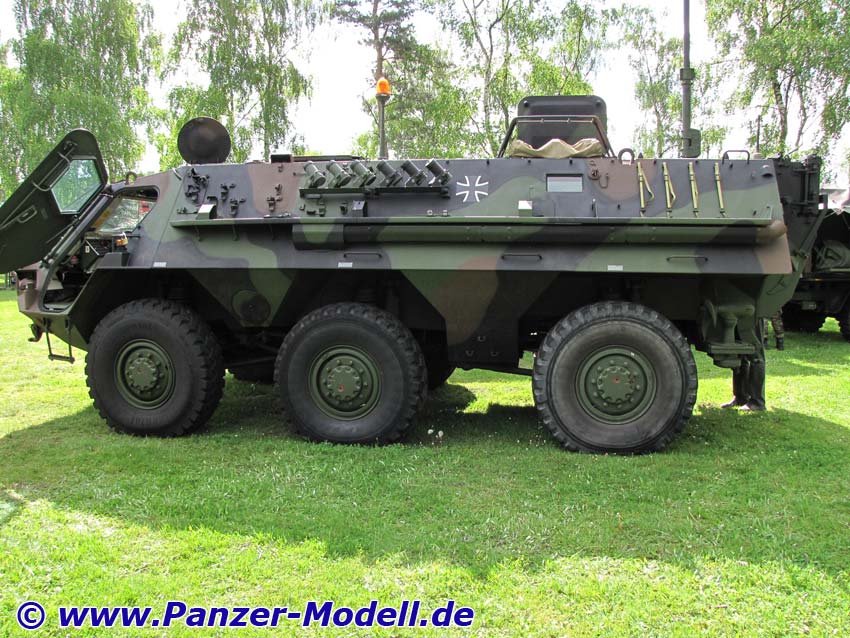

linke Seite

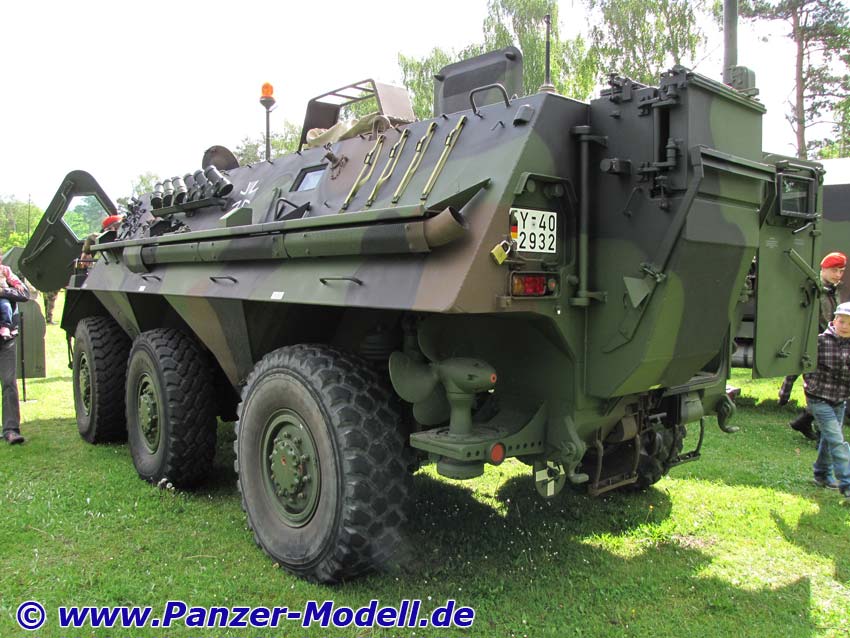

Gesamtansicht hinten links

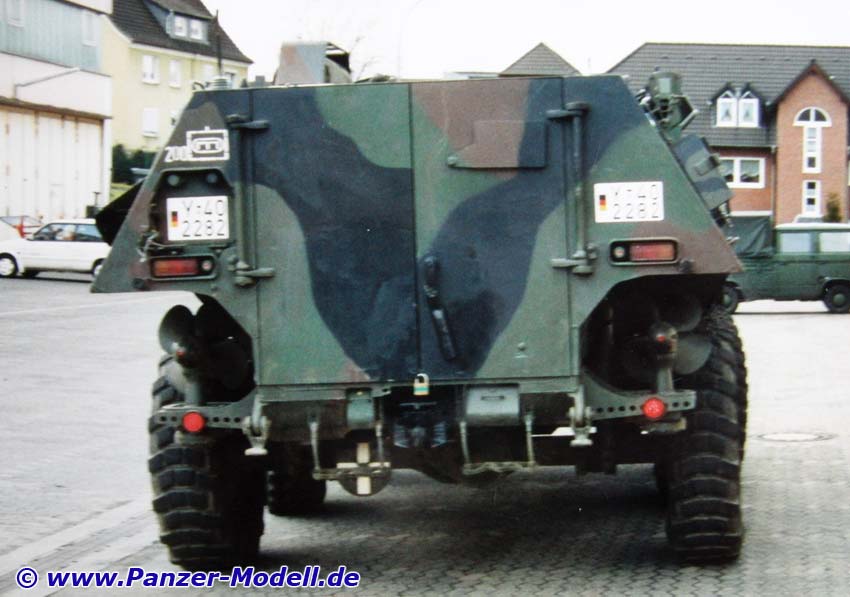

Heckansicht ohne Staukasten/SEA

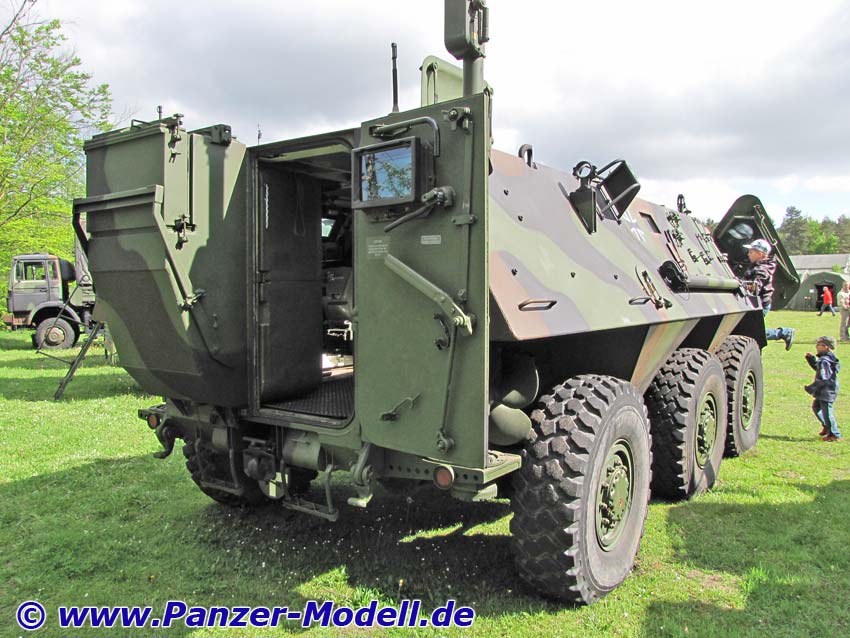

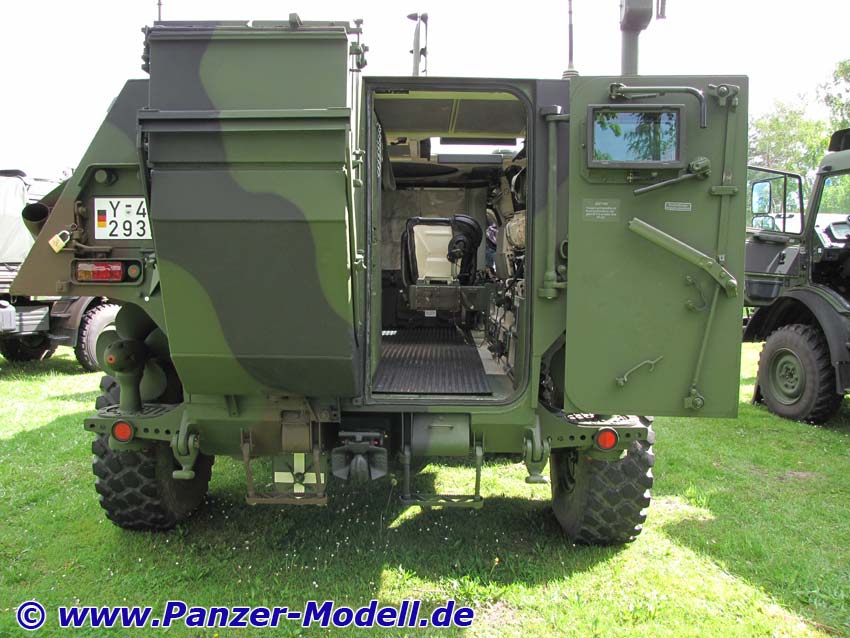

Heckansicht mit SEA

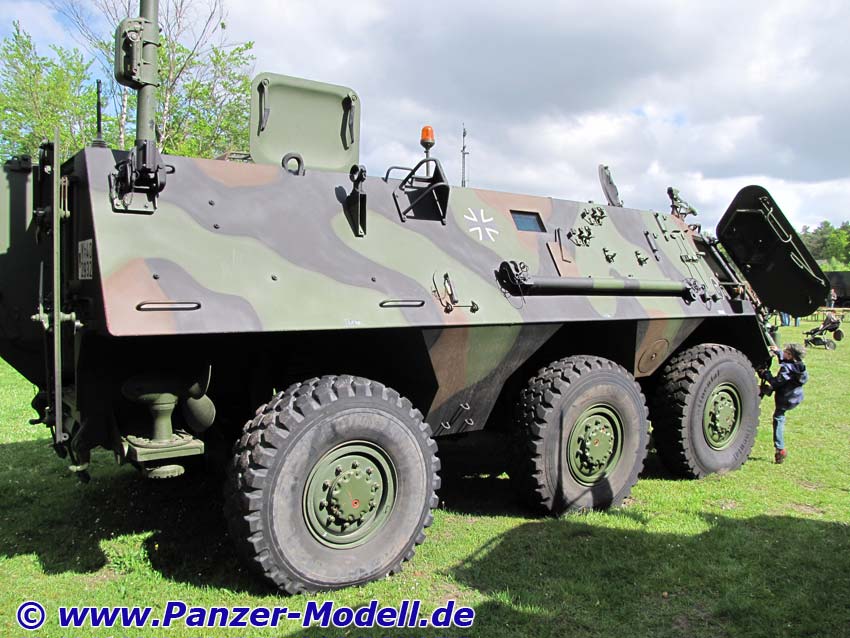

Gesamtansicht hinten rechts

rechte Seite

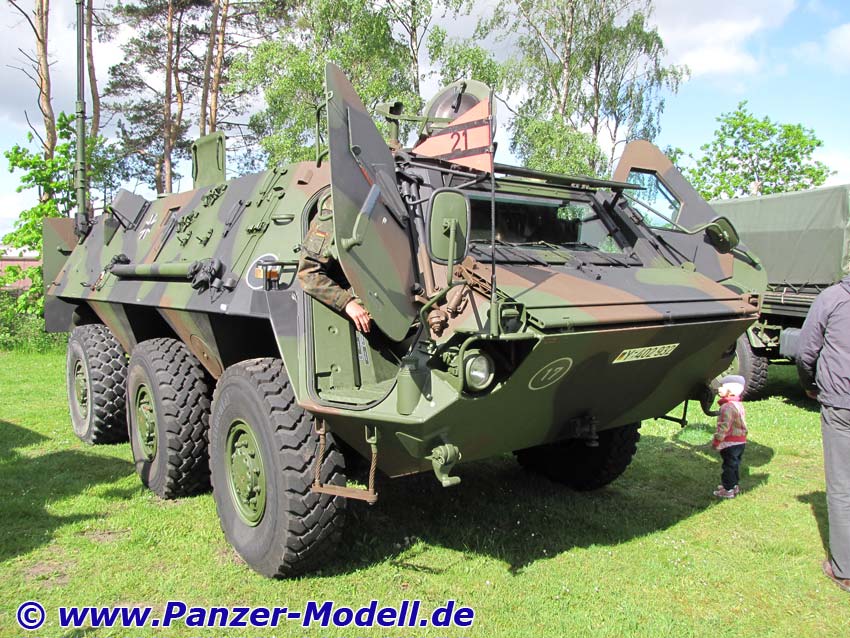

Gesamtansicht vorn rechts

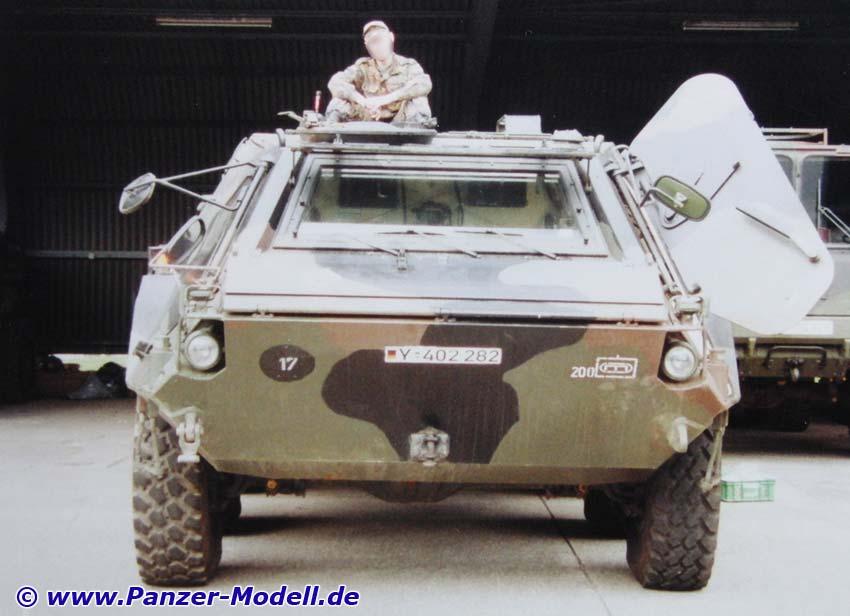

Frontansicht

Fahrwerk von vorn nach hinten

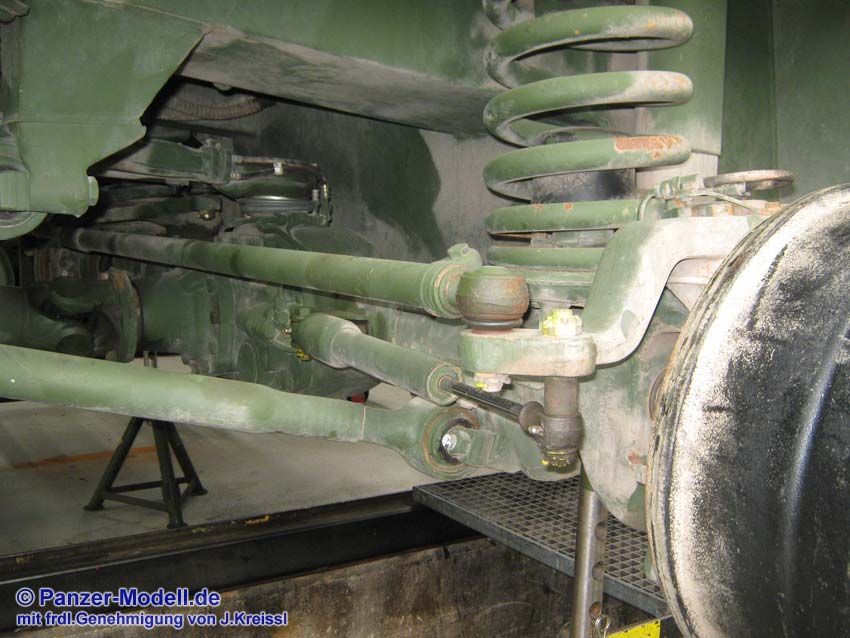

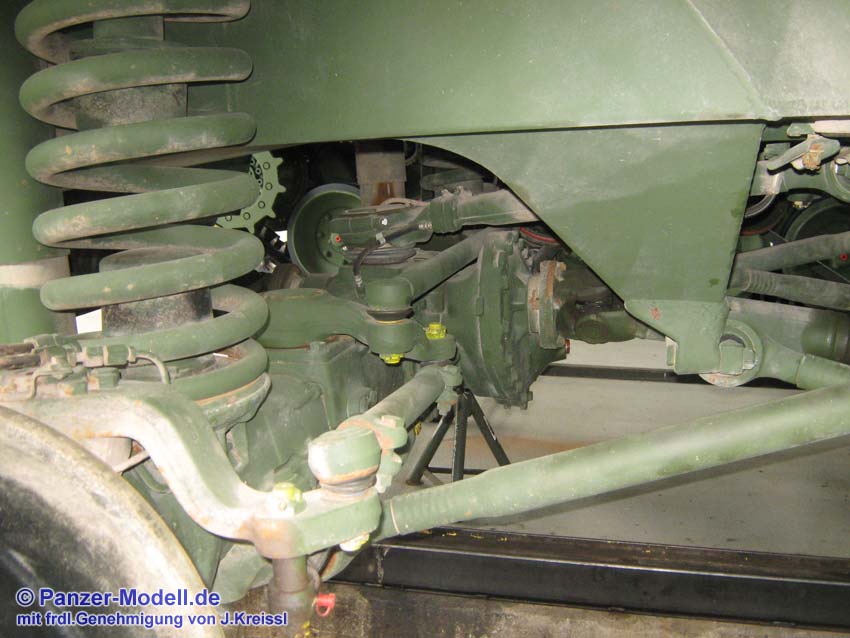

Links, vordere Achse

links, vordere Achse, Blick nach hinten

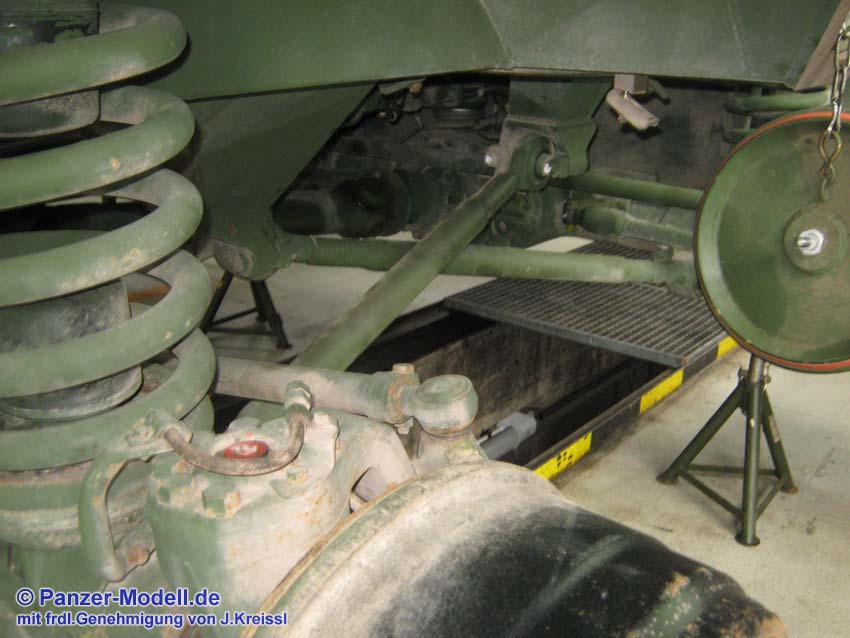

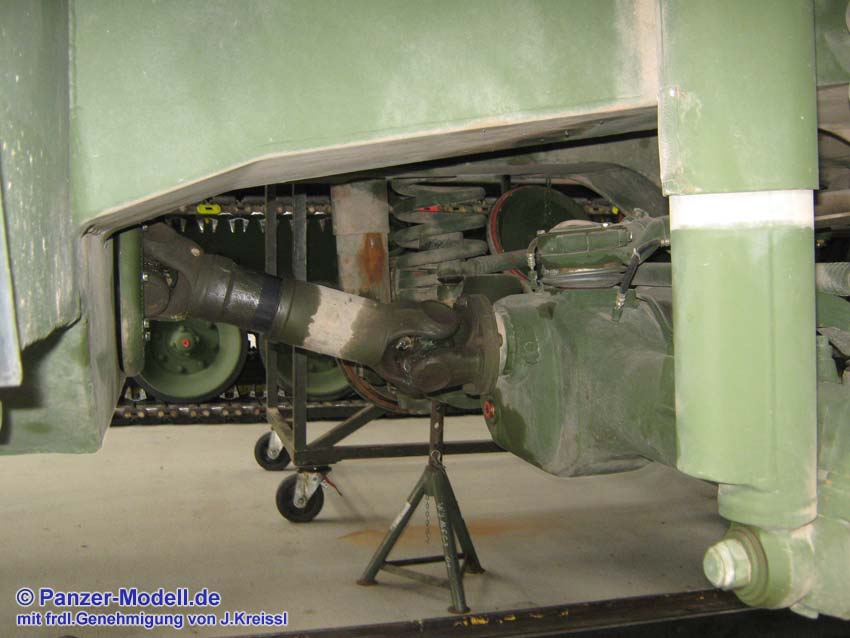

Links, mittlere Achse

Zurrösen links zwischen 2. und 3.Achse

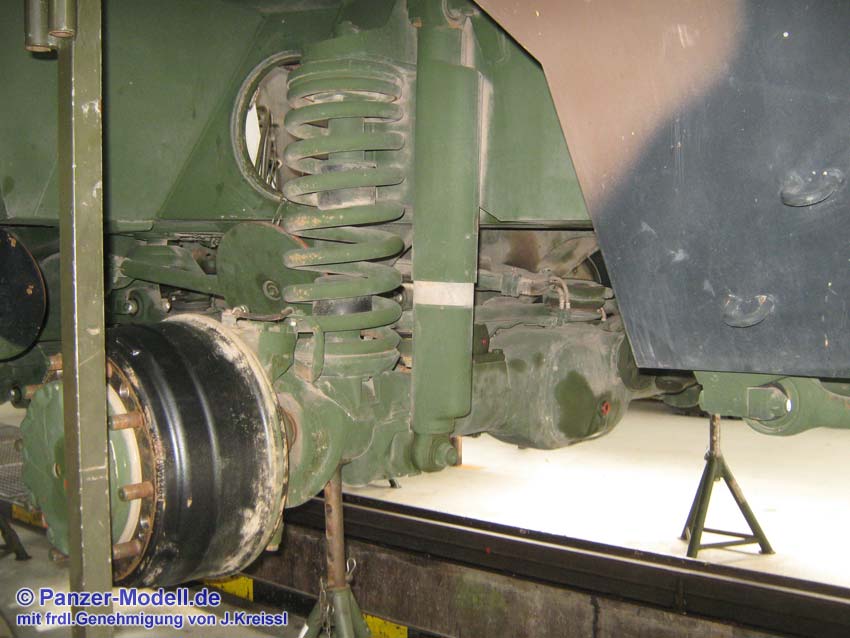

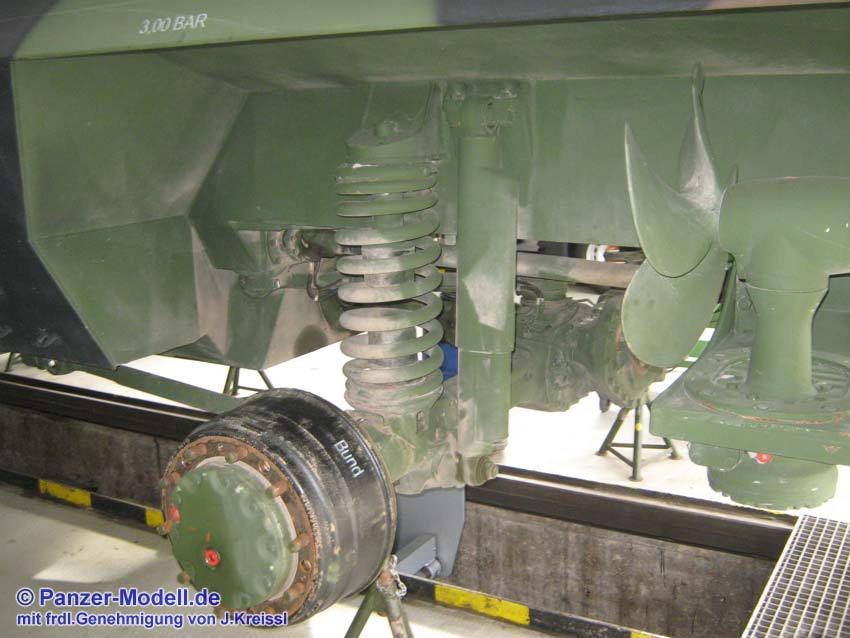

Heckachse links

Links, hintere Achse

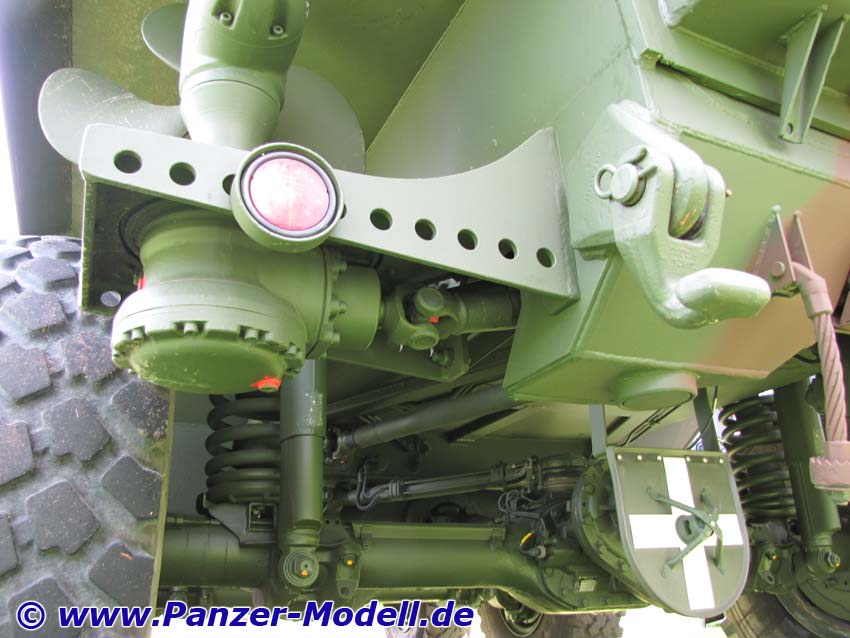

Unterer Heckbereich von links

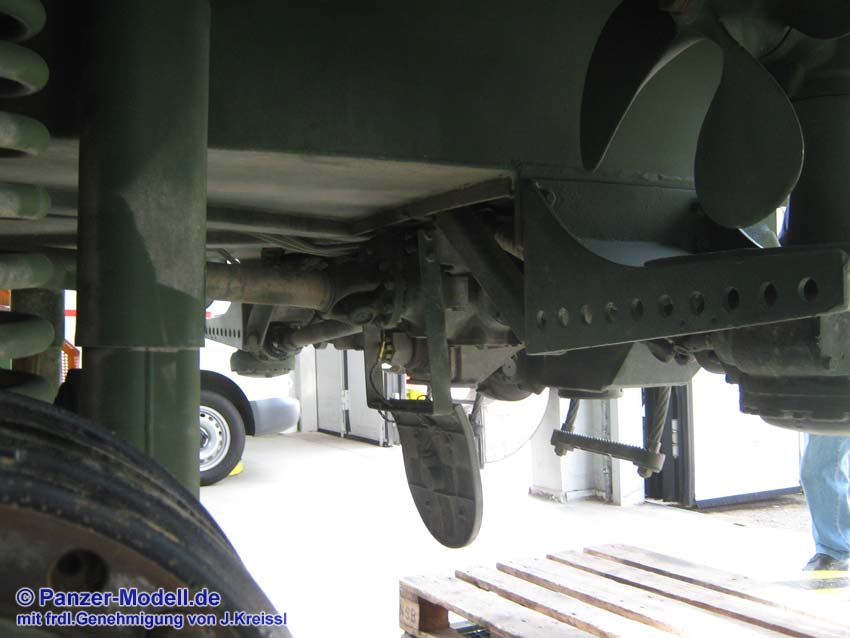

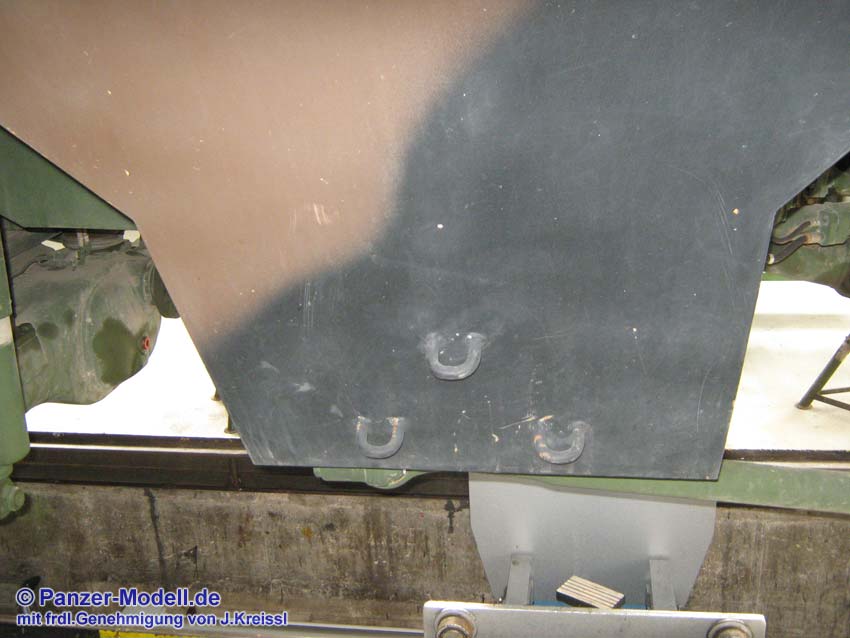

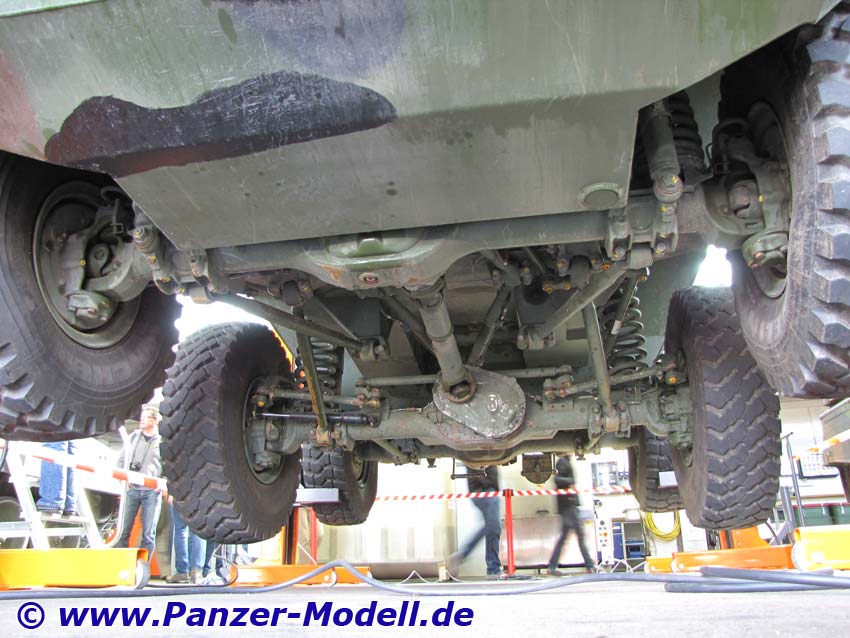

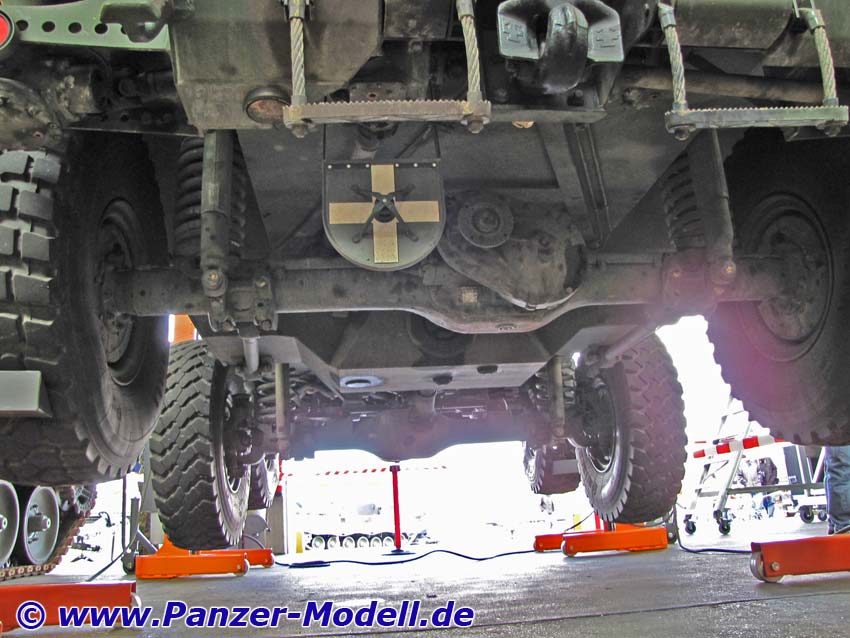

Unterseite von hinten

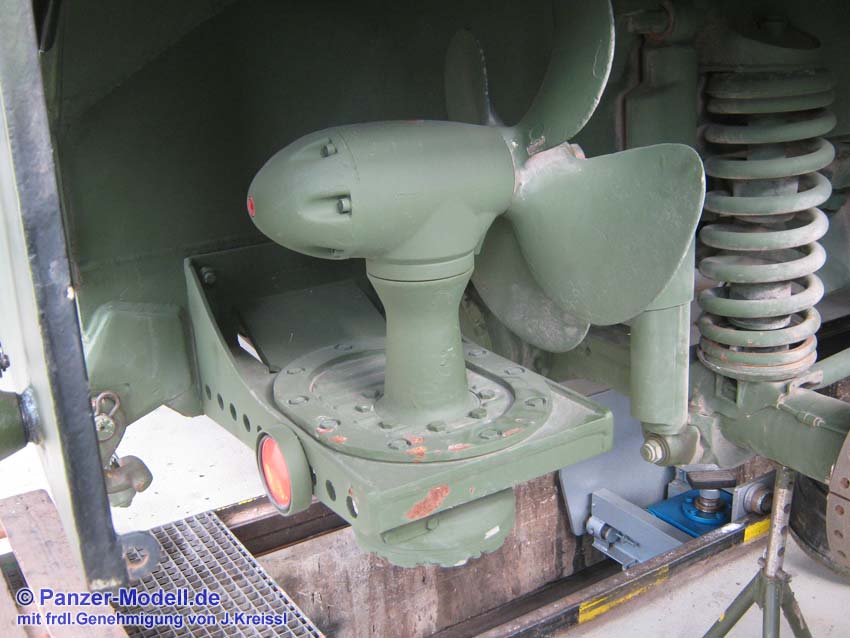

Propeller für Wasserfahrt rechts

rechts, mittlere Achse

rechts, vordere Achse

vorn rechts

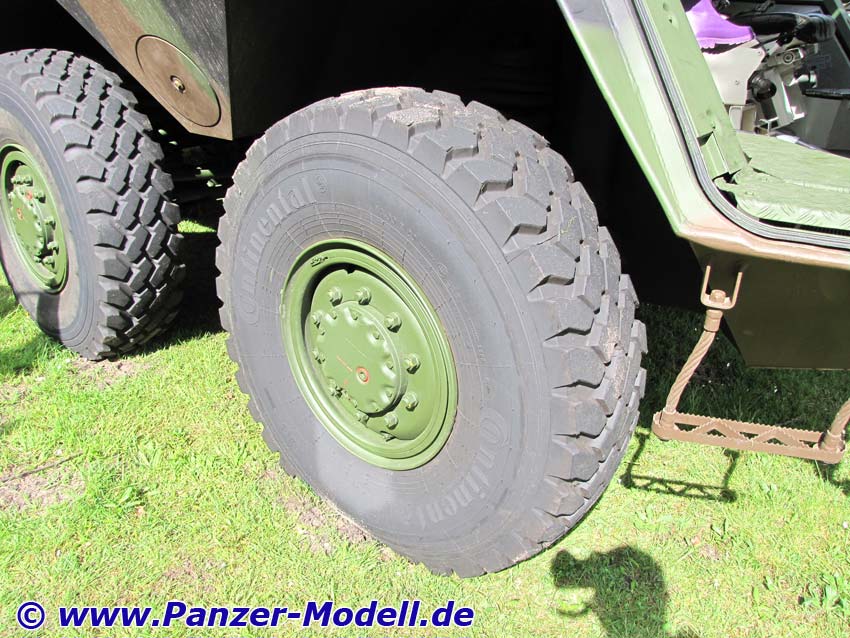

rechtes Rad 1.Achse

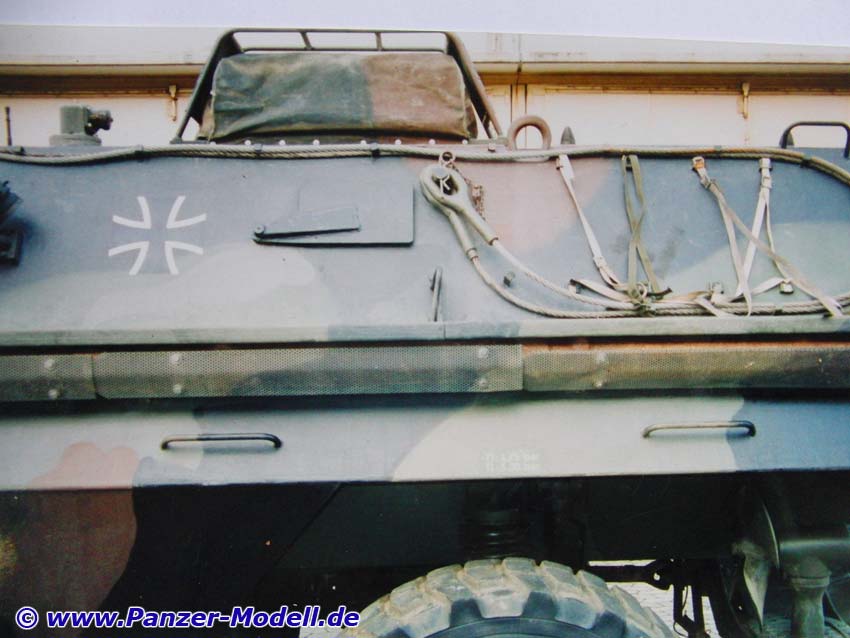

rechte Seite mittig

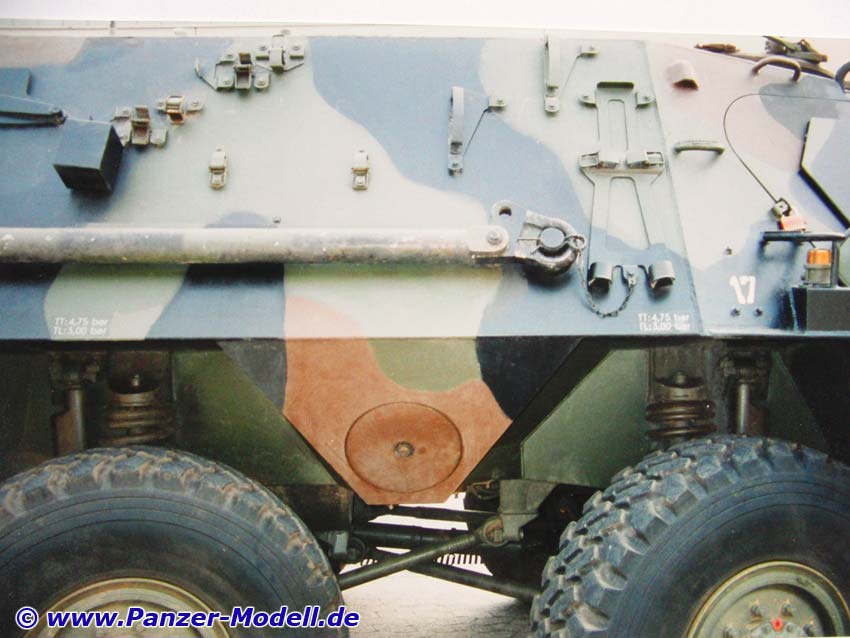

rechte Seite, mittig

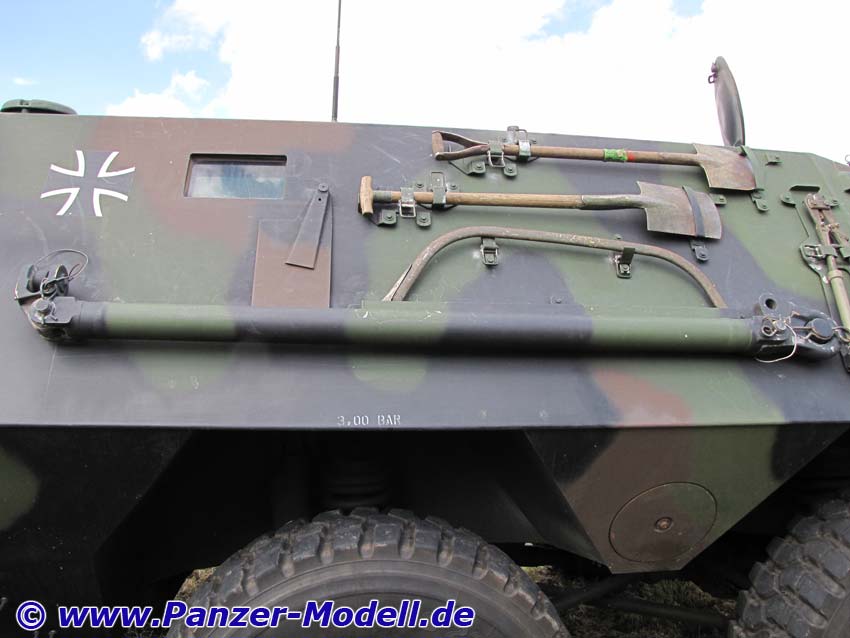

rechte Seite mittig mit Werkzeug

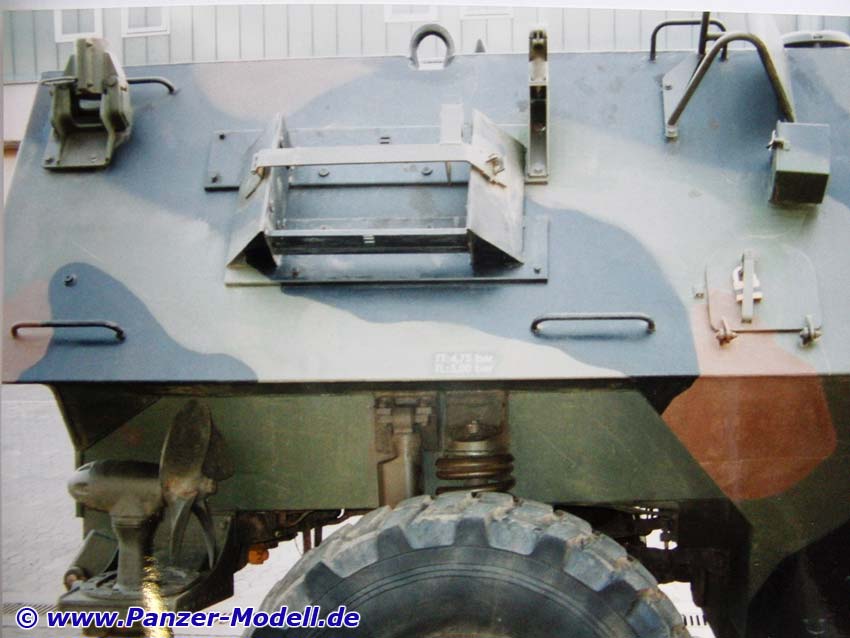

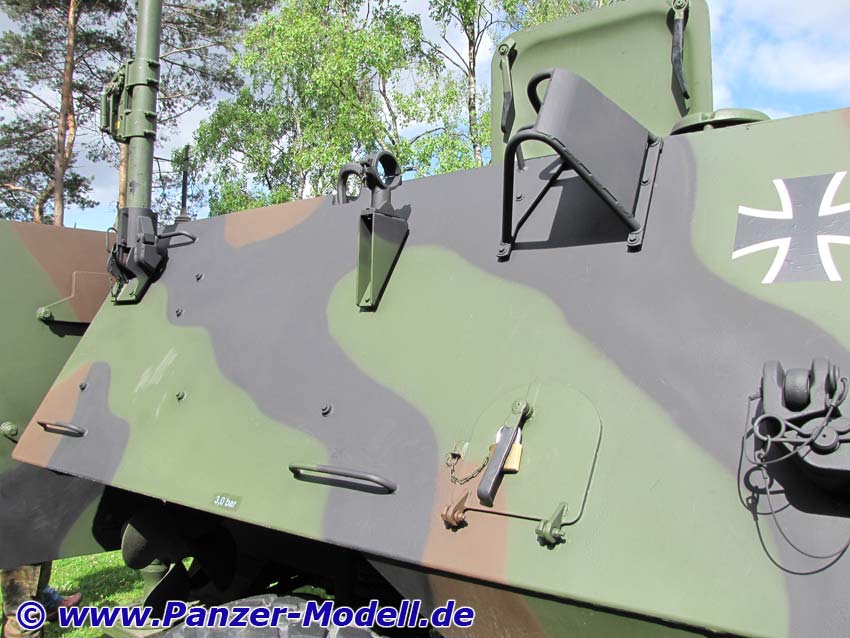

Rechte Seite hinterer Bereich

Rechte Seite hinterer Bereich (frühe Version)

Heckseite unterer Bereich

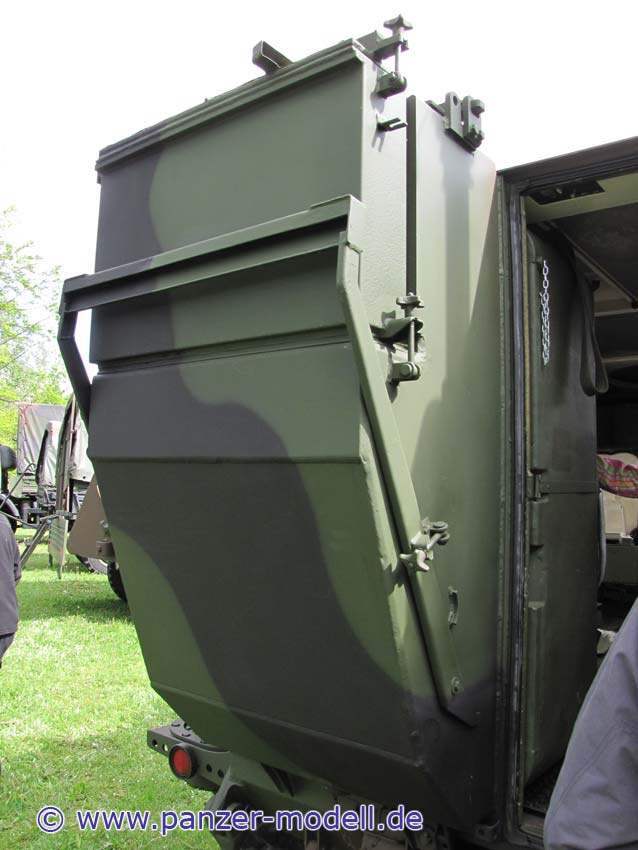

SEA/Staukasten hinten links

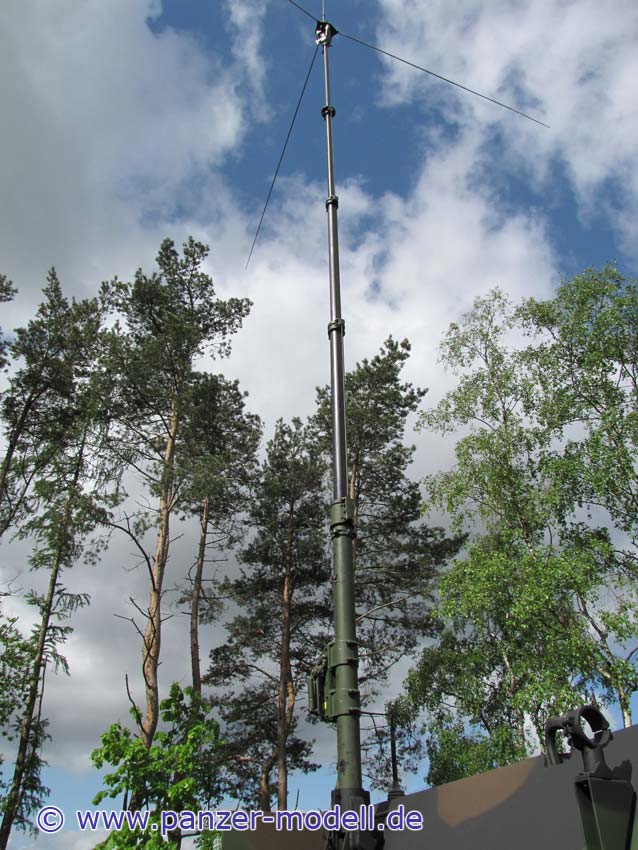

Ausgefahrener Kurbelmast

Linker Propeller

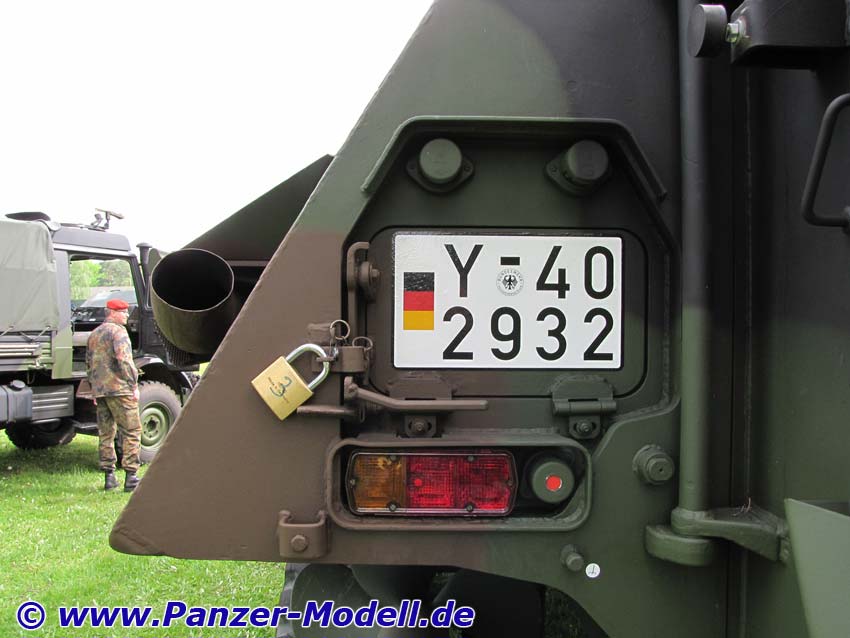

Heckseite links

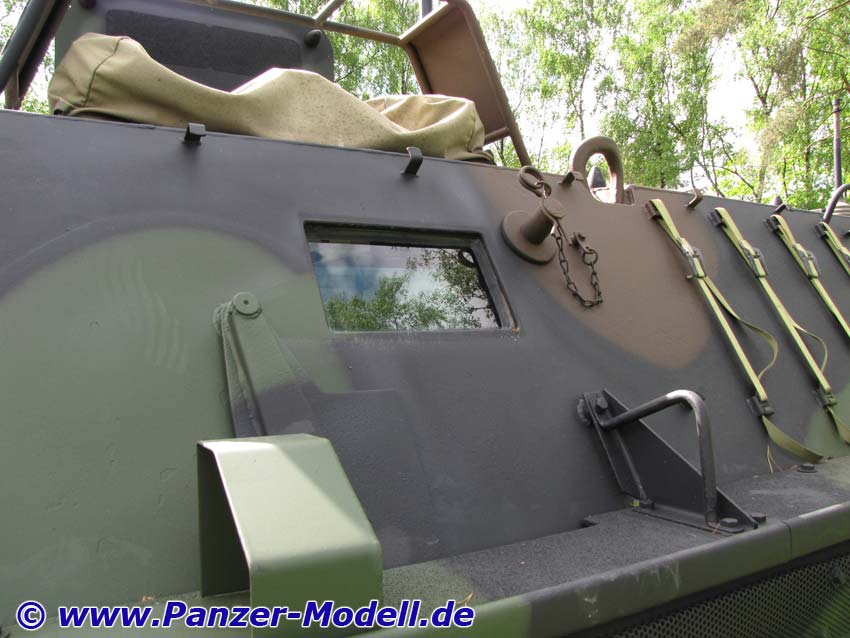

Linke Seite hinterer Bereich

Linke Seite mittlerer bereich

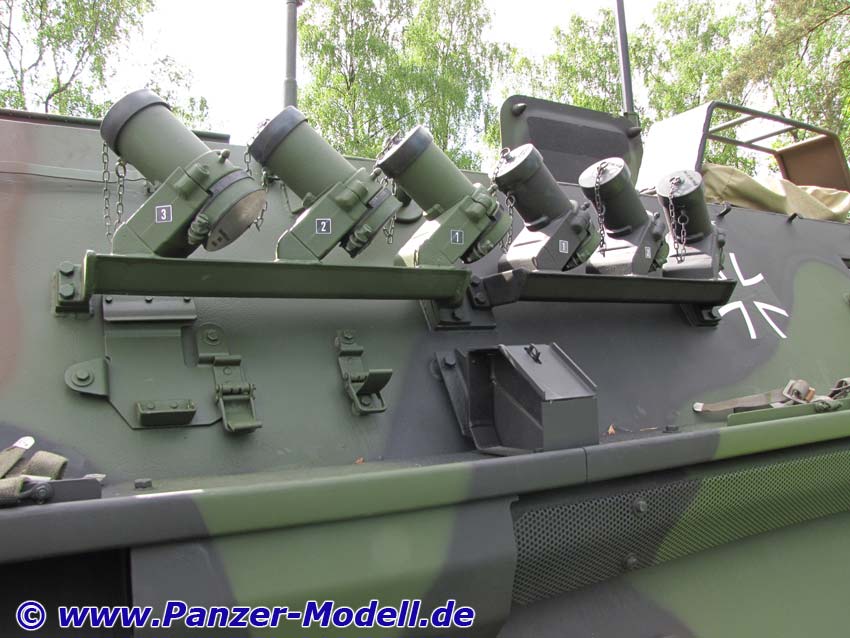

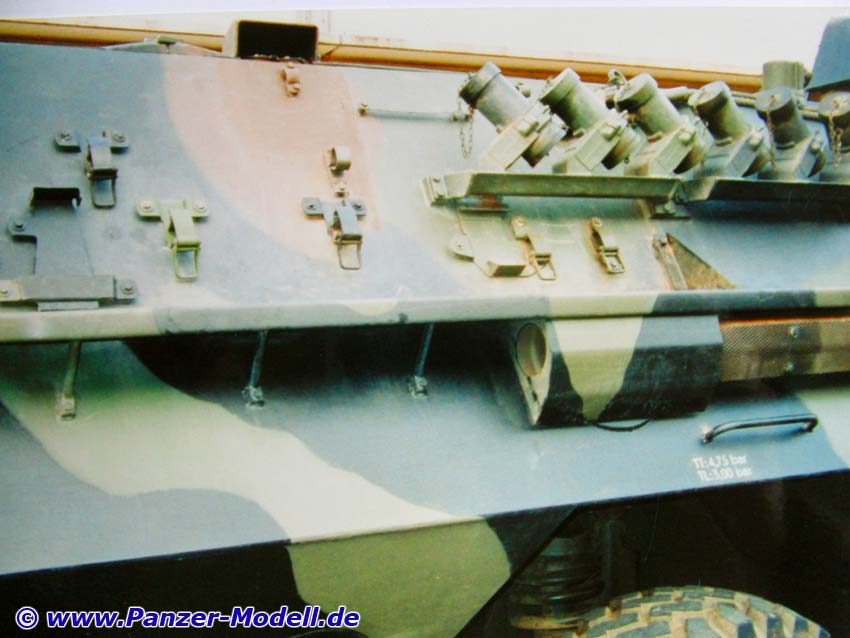

Nebelwurfanlage links

Spaten auf Motordeck linksLinke Seite vorderer bereich

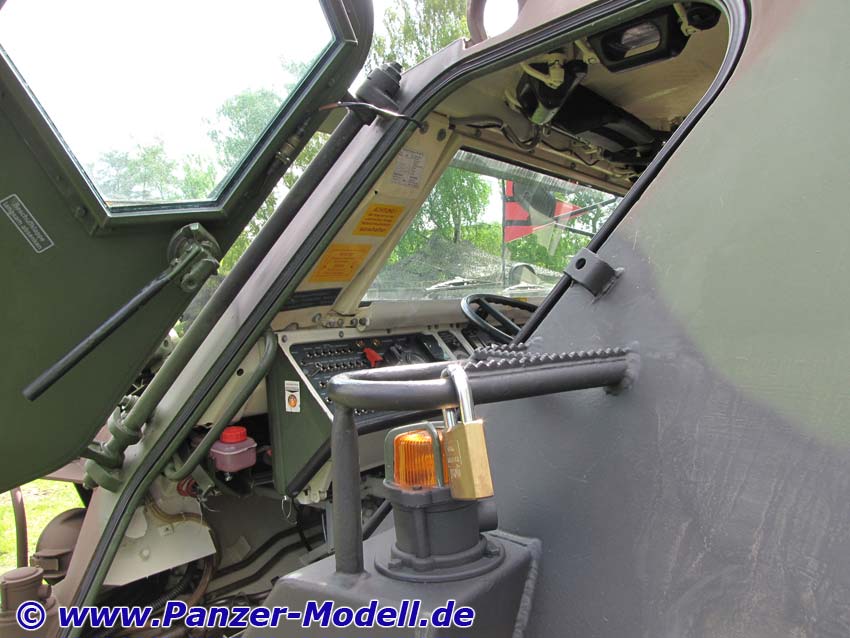

Fahrereinstieg

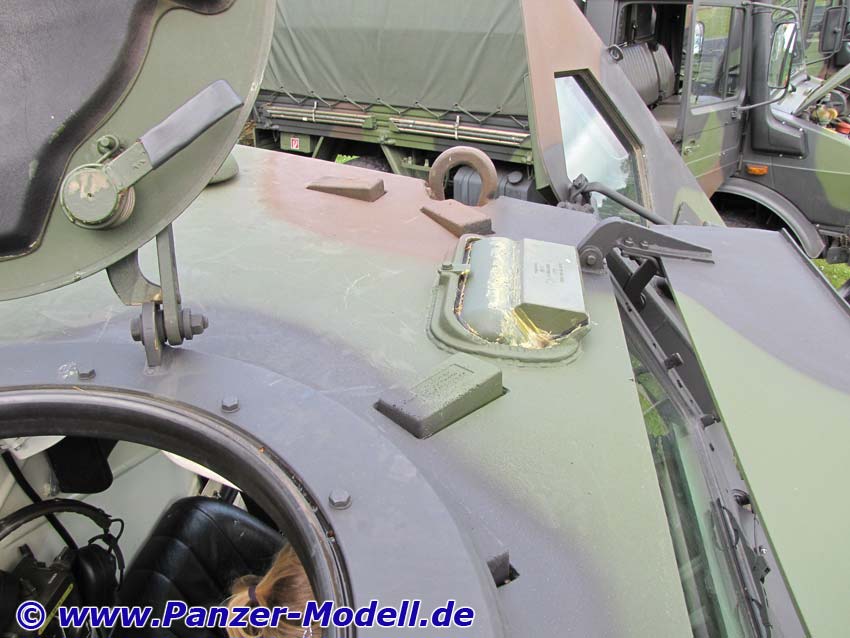

Fahrerplatz Dachbereich

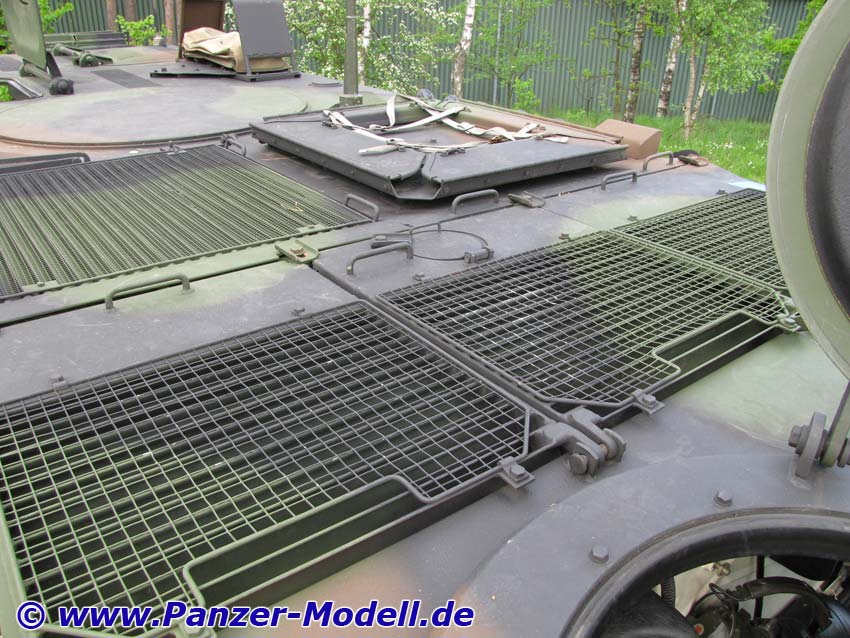

Lüftergitter hinter Fahrerkabine

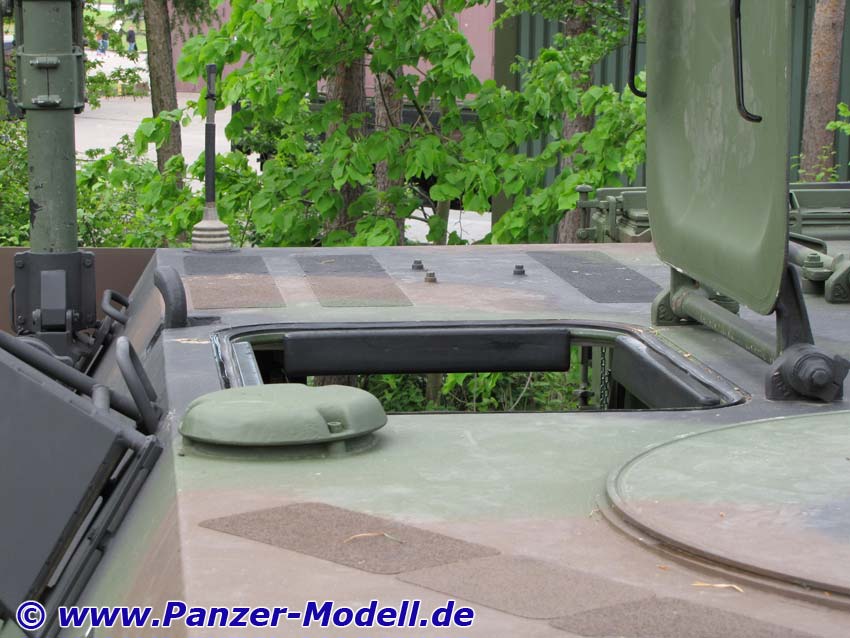

Dachseite mittig links

Dachluke rechts hinten

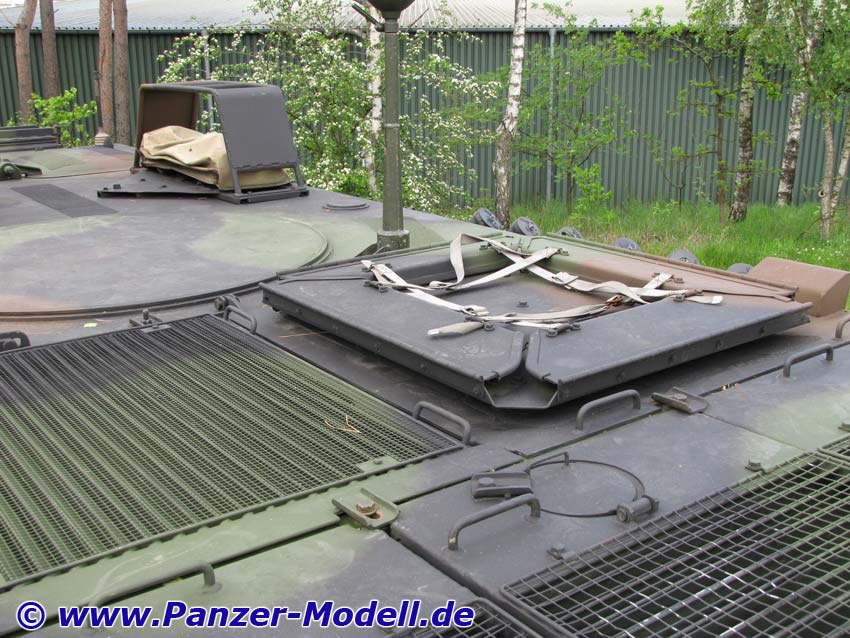

Dachbereich von hinten

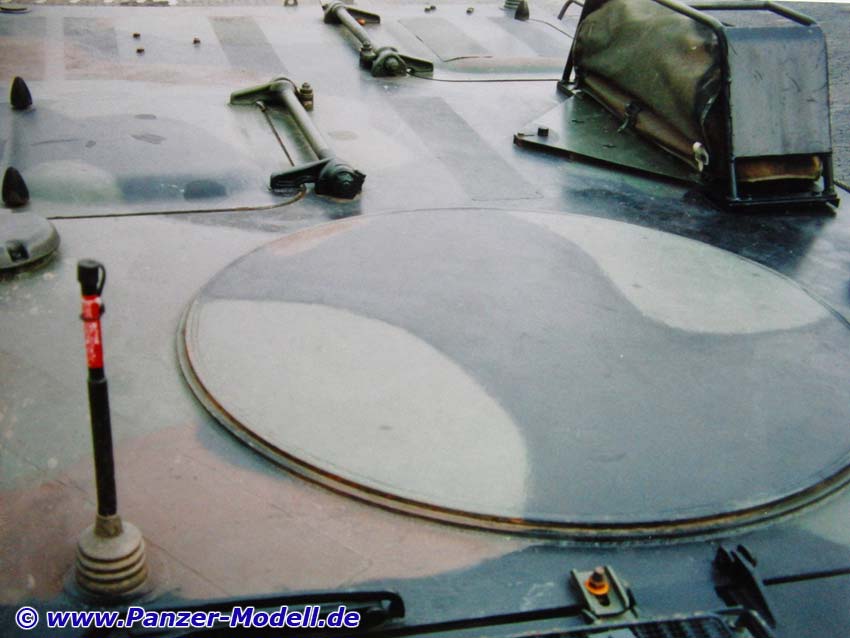

Zugeschweisste Luke

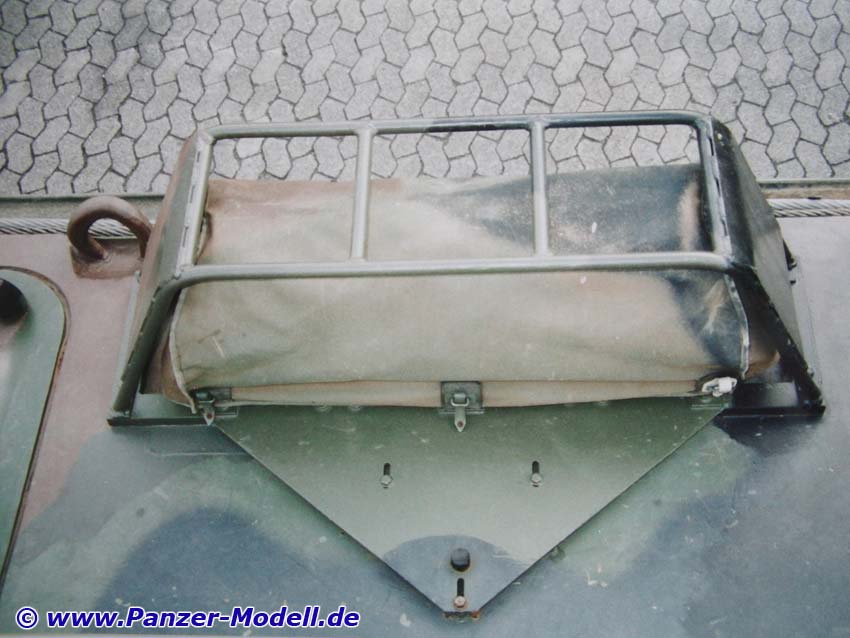

Schutzbügel der Kabeltrommelhalterungen

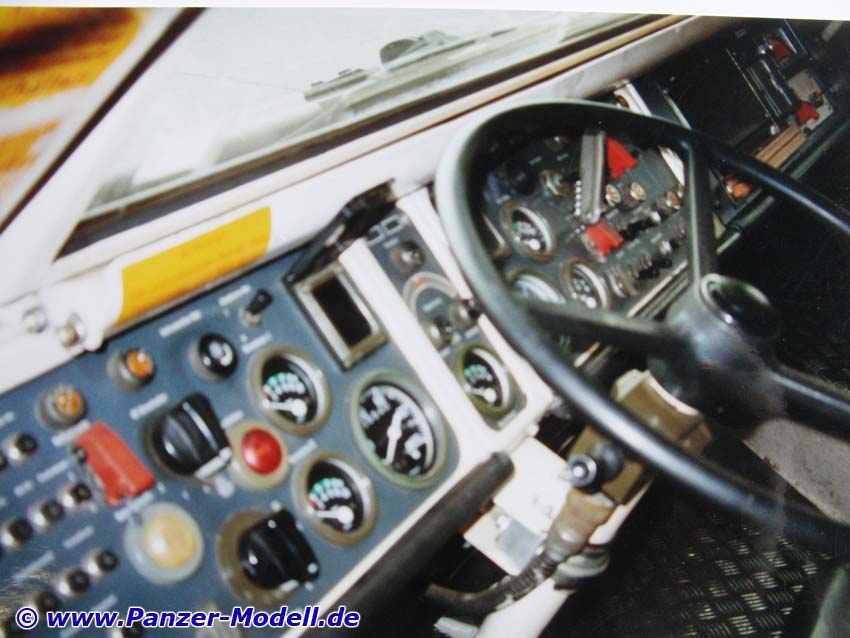

Fahrerarmaturen

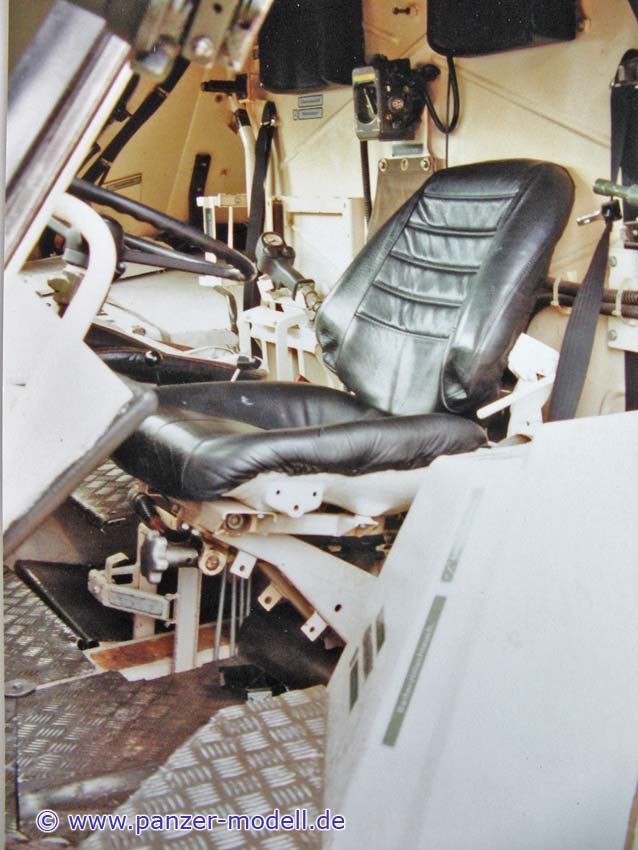

Fahrerplatz

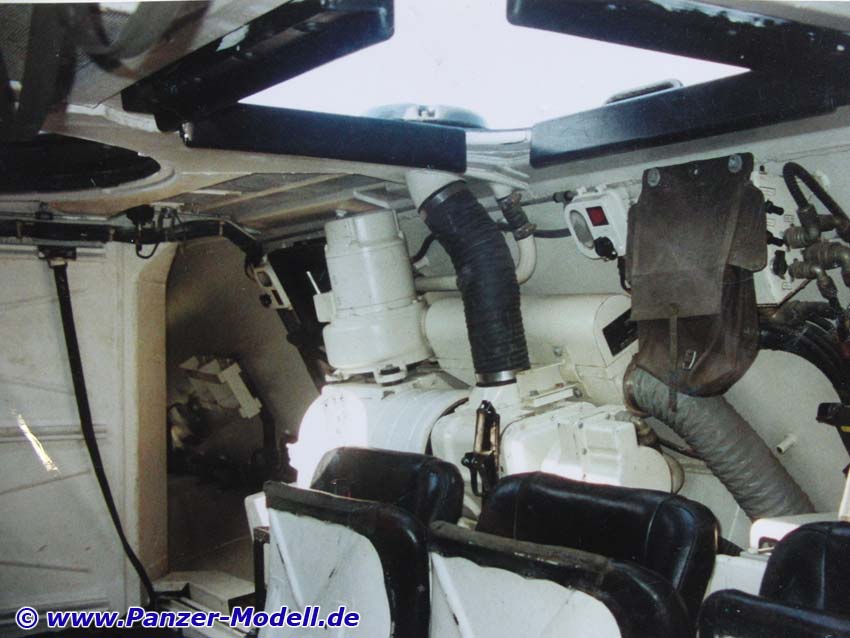

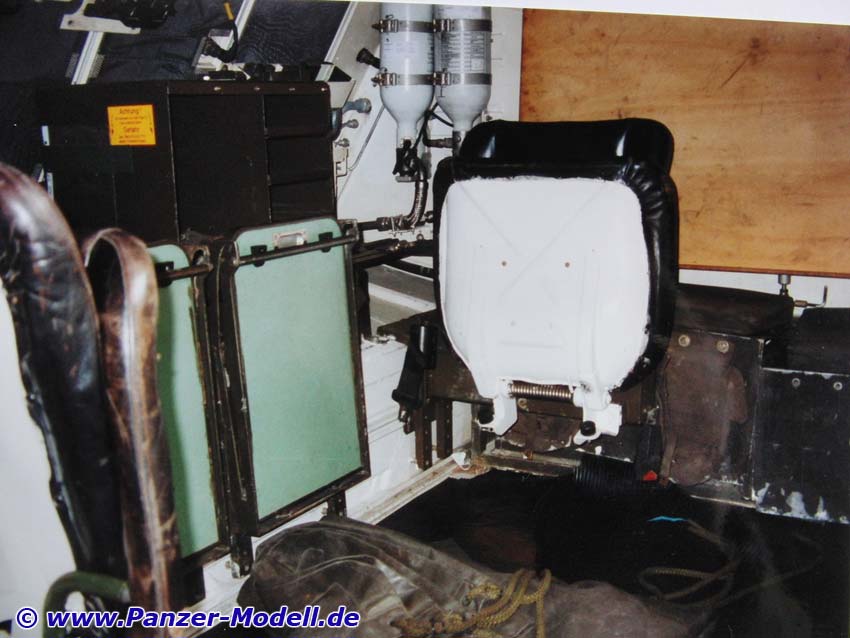

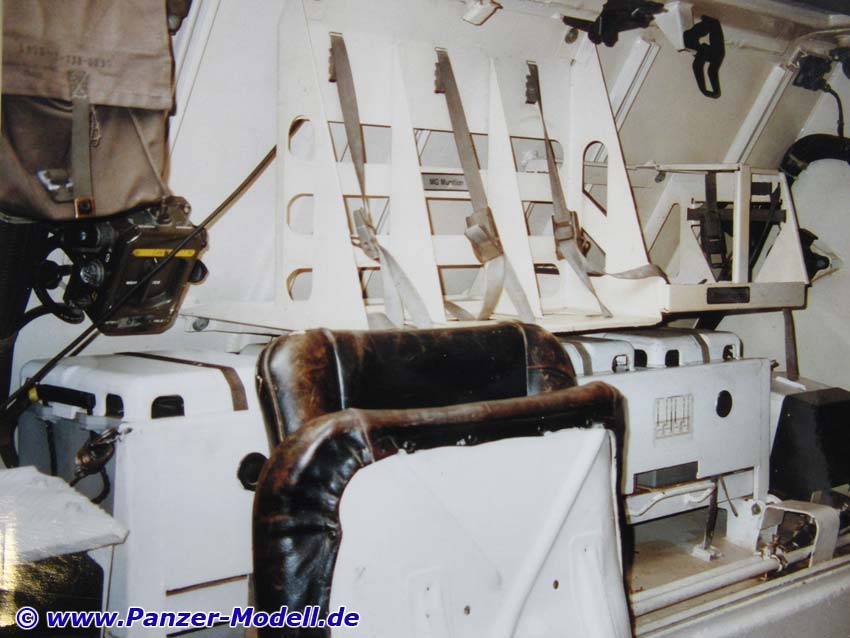

Crewbereich rechts vorn

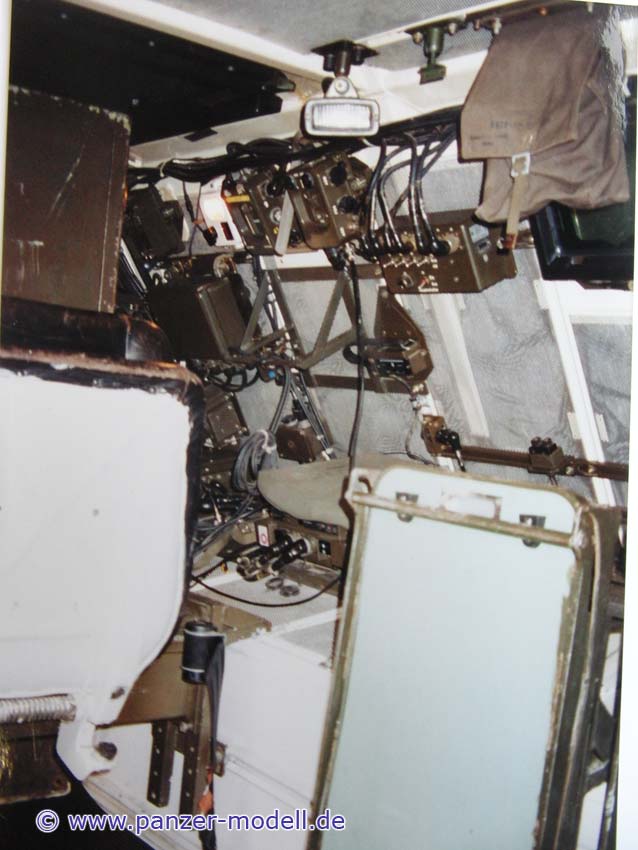

Crewbereich links

Löschmittelbehälter

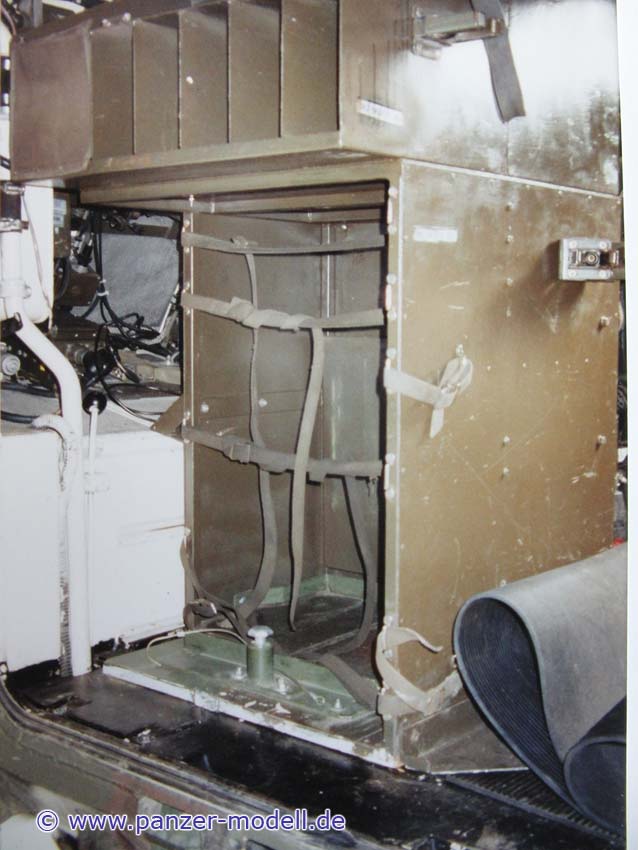

Stauschrank

Crewbereich links

Crewbereich links
