Der TPz Fuchs wurde bereits in der Version A7 kampfwertgesteigert, bzw. mit mehr Schutz versehen. Aufgrund der Einsatzerfahrungen ist aktuell seit 2008 die Version A8 mit deutlich gesteigertem Schutzniveau gegen ballistische Waffen, sowie gegen Minen und IEDs ausgestattet.
Der Fuchs wurde rundherum mit Zusatzpanzerung und weiteren Staukästen versehen, erhielt eine neue Frontblechbodenpanzerung, verstärkte Achsen, einen neuen Innenraum mit minensicherer Aufhängung des Sitze, einen Störsender gegen IEDs, usw.
Die alles schlägt sich im höheren Gesamtgewicht von knapp 22,3 Tonnen nieder. Damit ist auch die Schwimmfähigkeit abhanden gekommen und die früher vorhandenen Propeller im Heckbereich weggefallen und durch Radkästen ersetzt. Die Watfähigkeit beträgt nun 1,3m.
Die Gesamtlänge ist 6,95m, die Breite 2,98m und die Höhe mit Waffenstation 2,91m.
Die Höchstgeschwindigkeit beträgt 80km/h und der Fahrbereich etwa 800km.
Die Variante Fuchs A8A3 ist mit dem Einbausatz Panzeraufklärungsgruppe versehen und ist mit 7 Sitzplätzen und entsprechendem Aufklärungsmaterial ausgestattet - es ist der Standardeinbausatz für die Infanterie. Die Ausführung A8A3A1 besitzt zusätzlich die FLW200 Waffenstation mit GMW 40mm oder 12,7mm sMG.
Seitenangaben beziehen sich auf "In Fahrtrichtung gesehen"

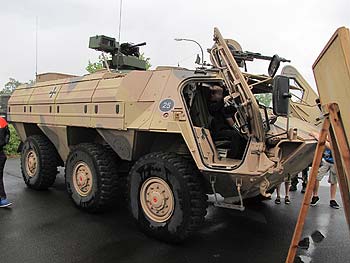

Vordere rechte Seite

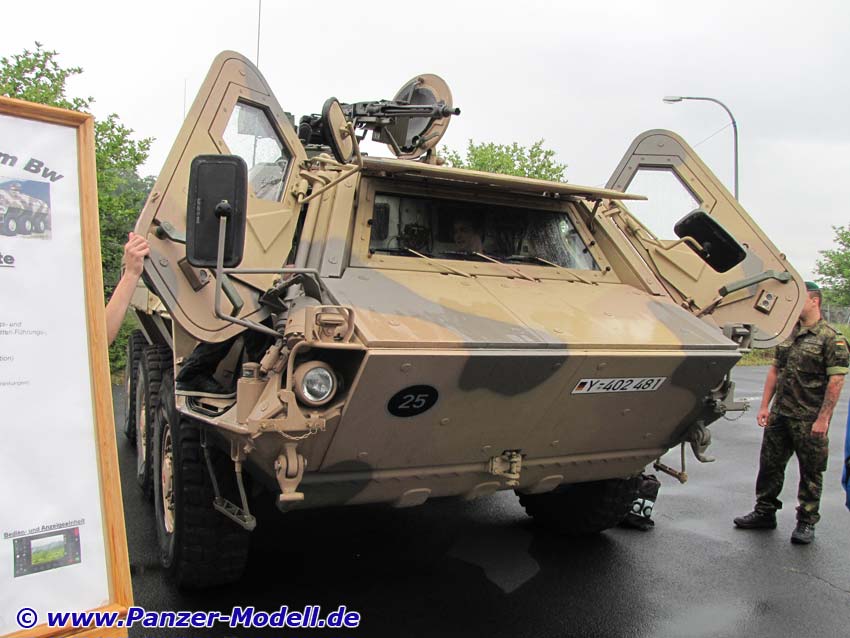

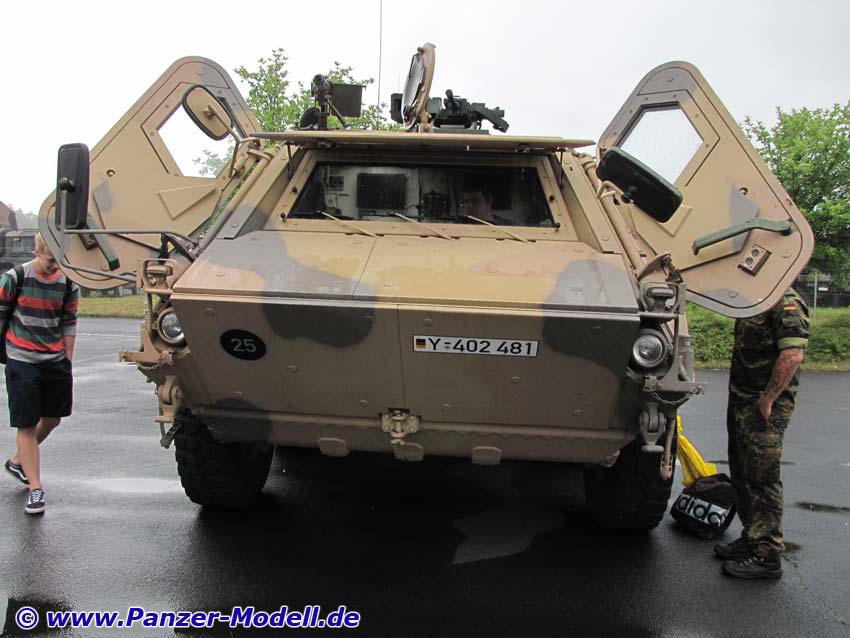

Frontansicht
Gesamtansicht vorn links

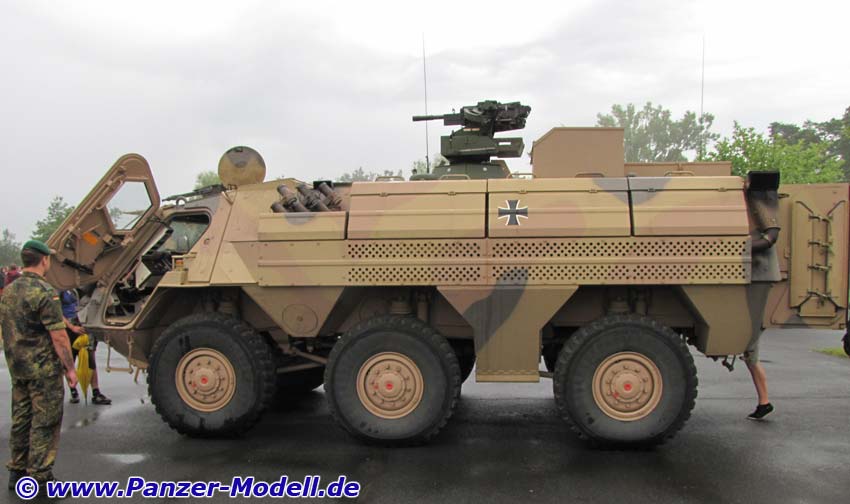

linke Seite

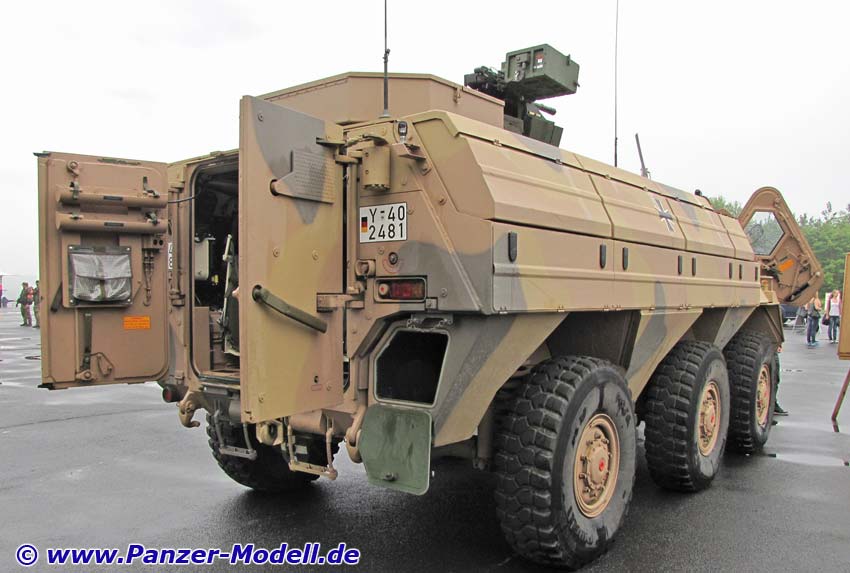

Gesamtansicht hinten links

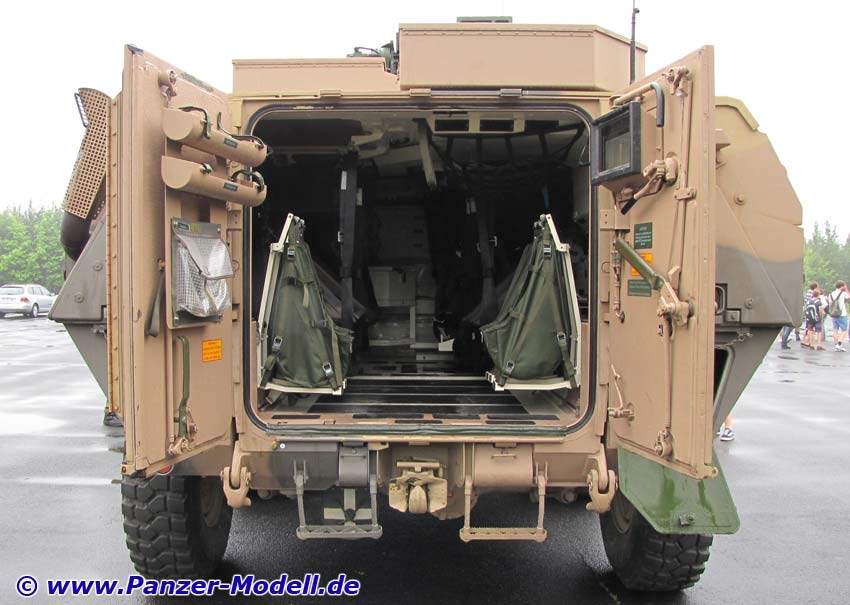

Heckansicht

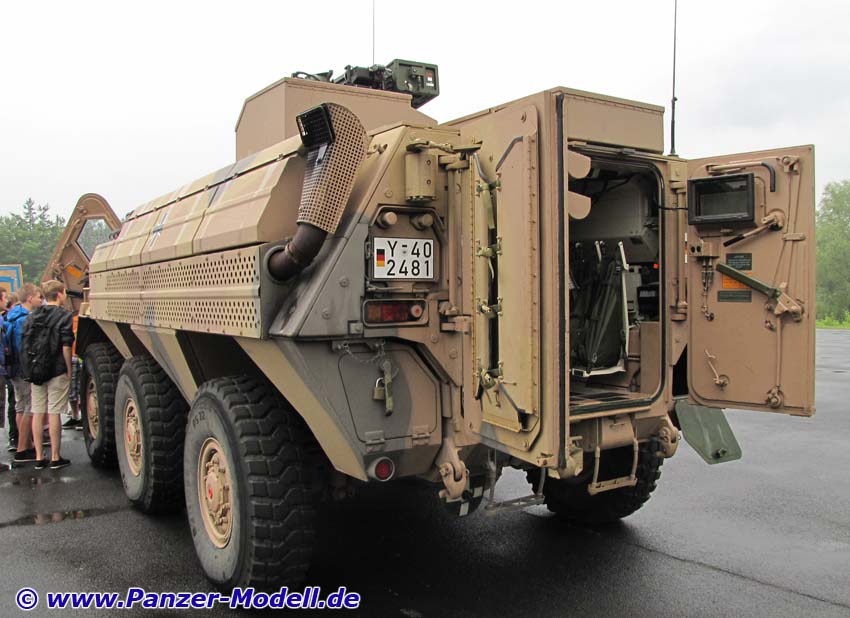

Gesamtansicht hinten rechts

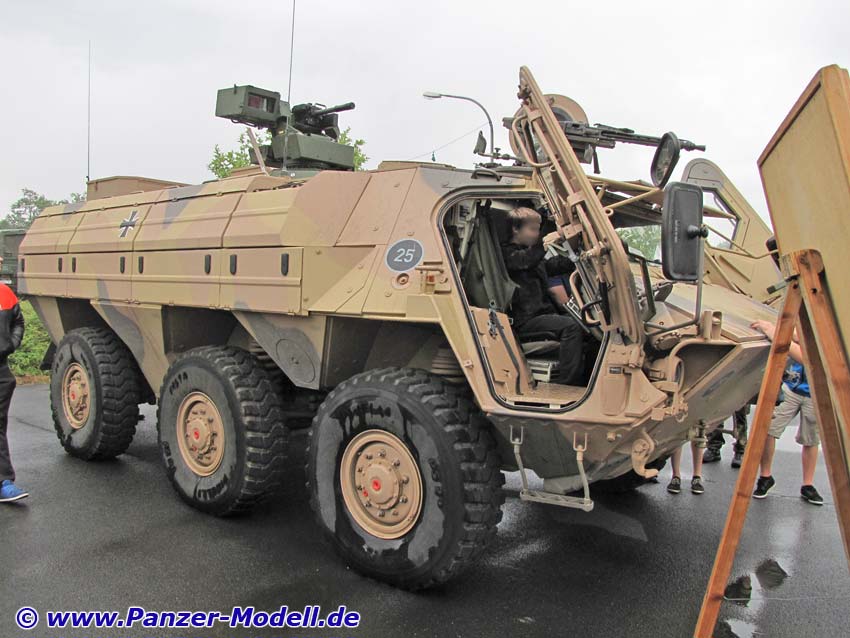

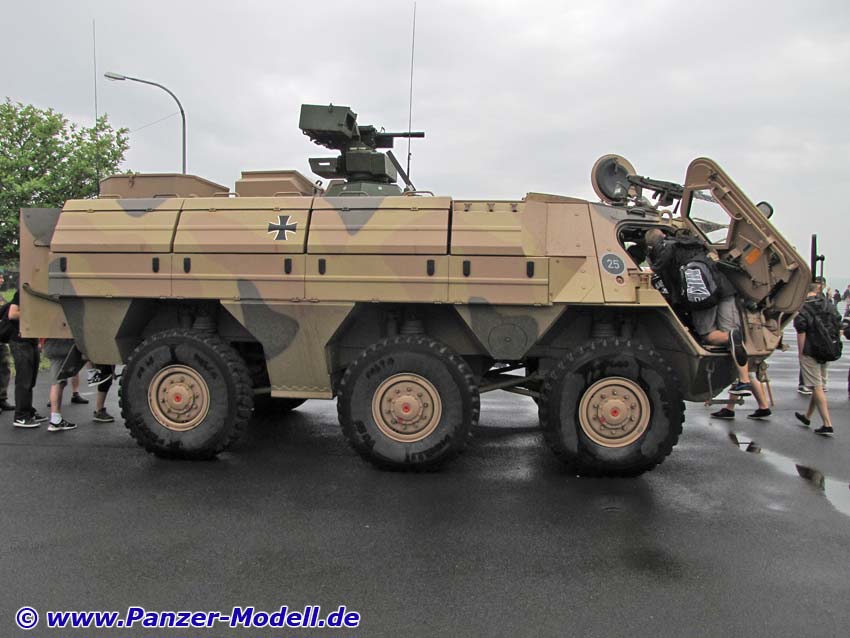

Gesamtansicht rechts

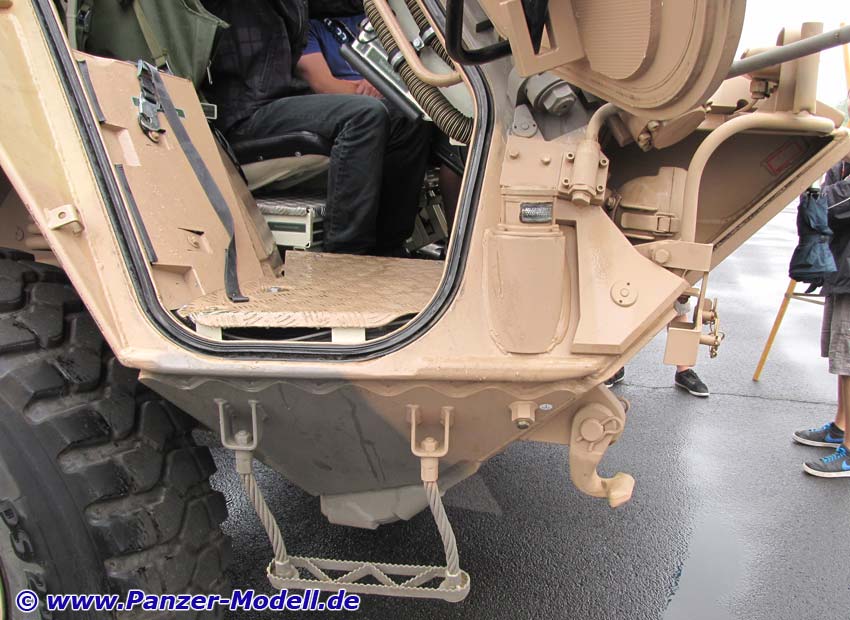

rechte Seite Beifahrereinstieg

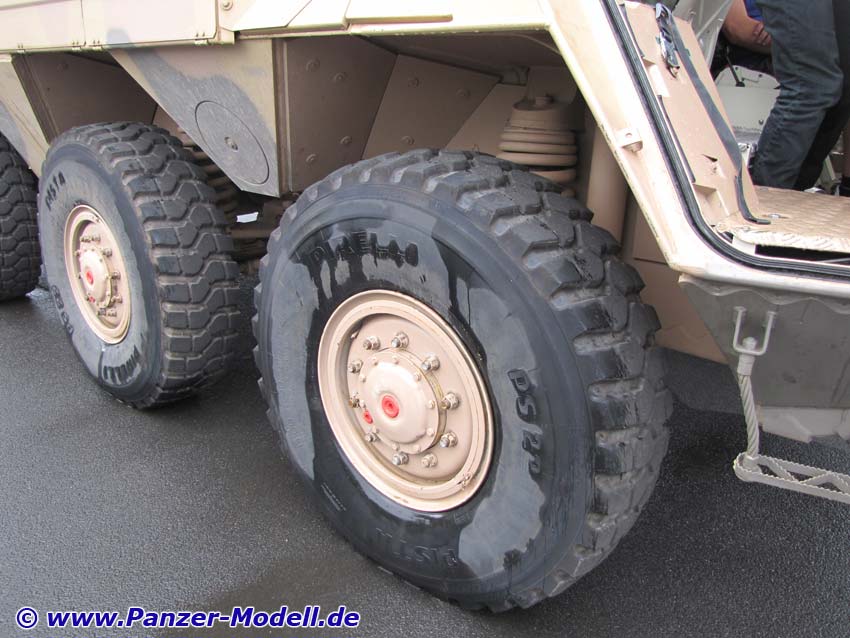

Rechte Seite Frontachse

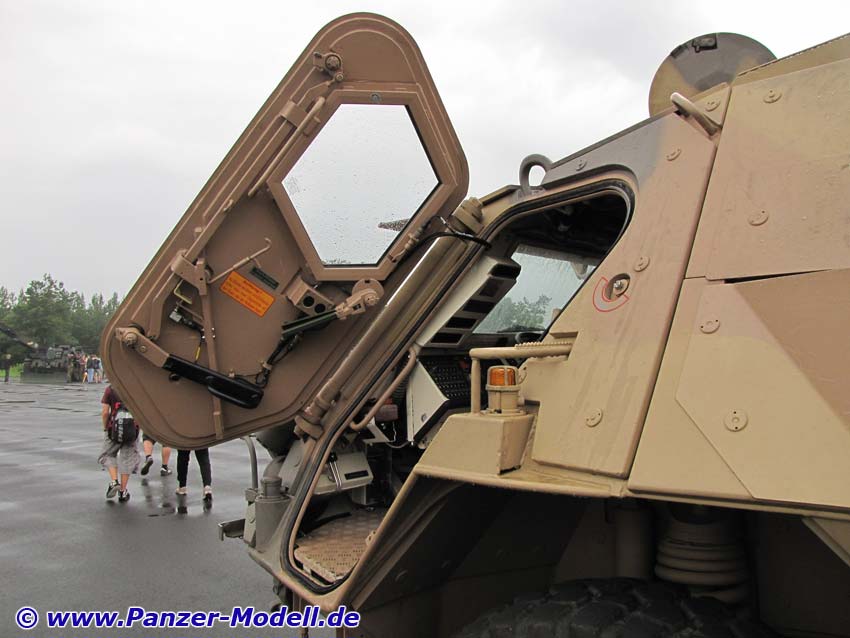

Aussenseite Beifahrertür

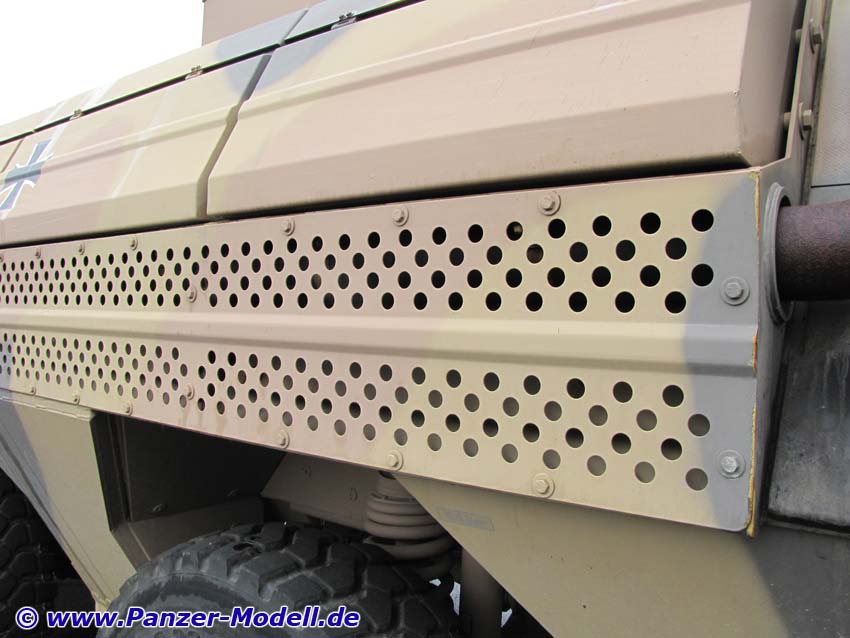

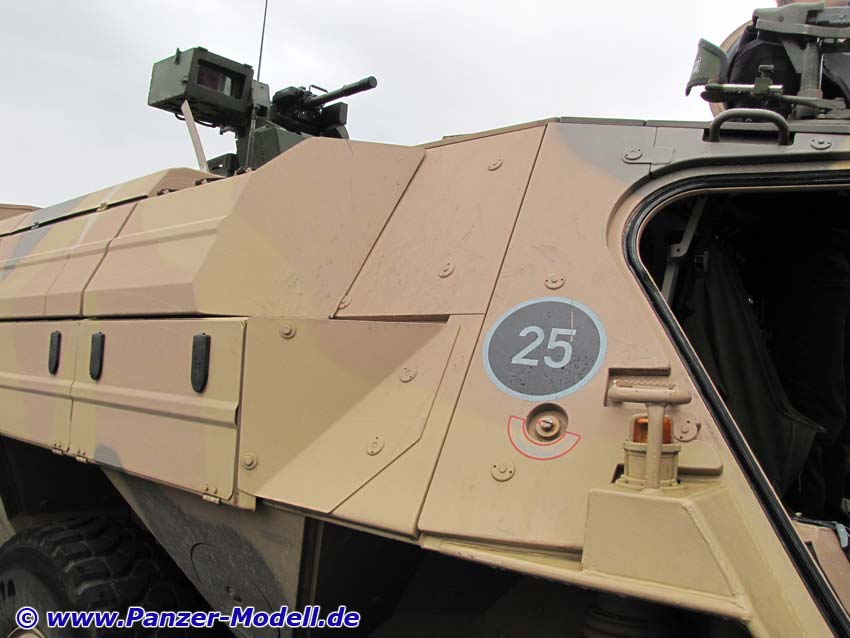

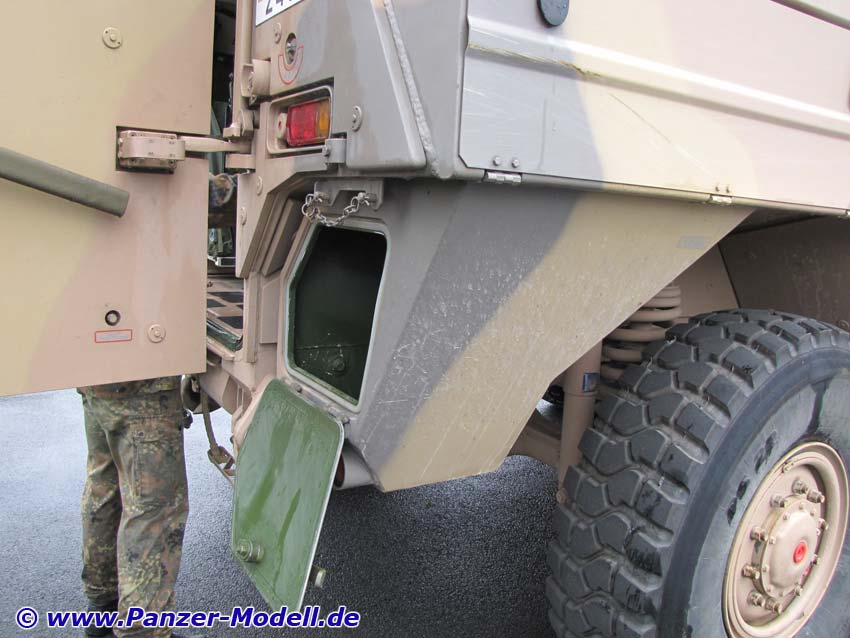

Rechte Seite hinter Beifahrertür

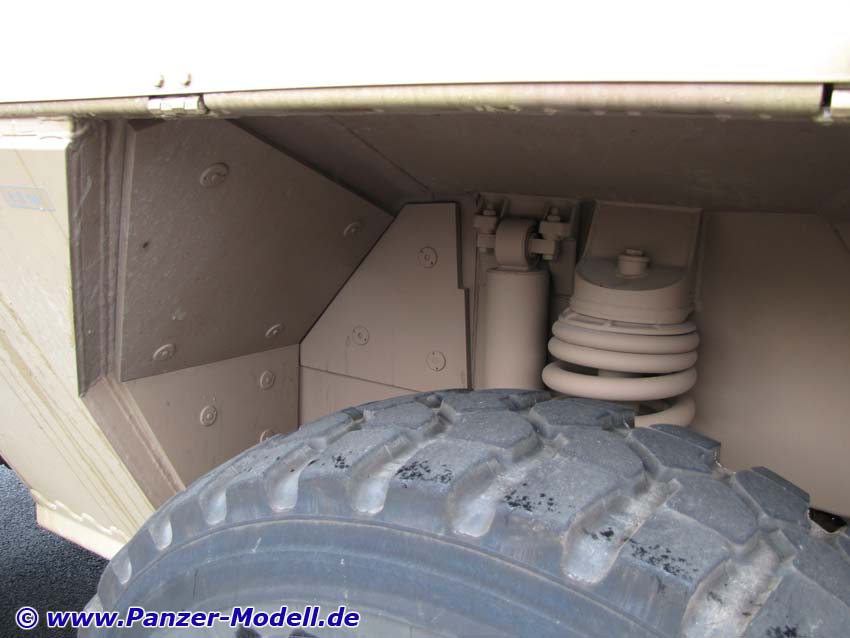

Zusatzpanzerplatten im Radkasten
Staukiste hinten rechts, statt Schwimmpropeller

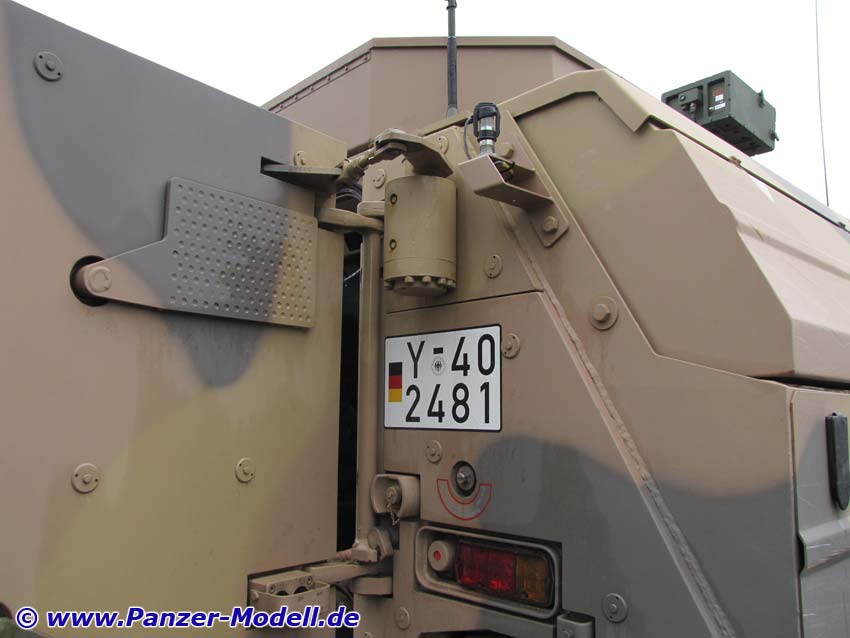

Heckseite rechts oben

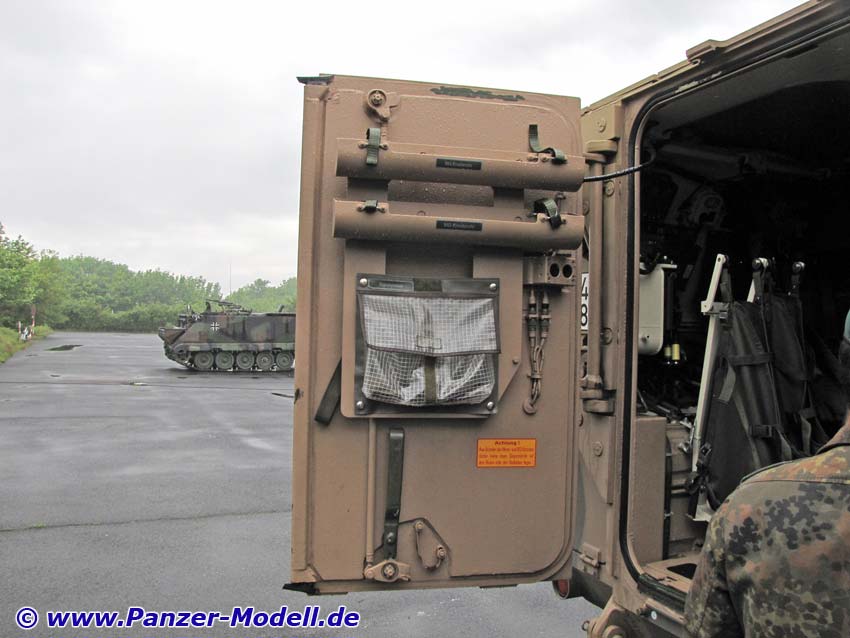

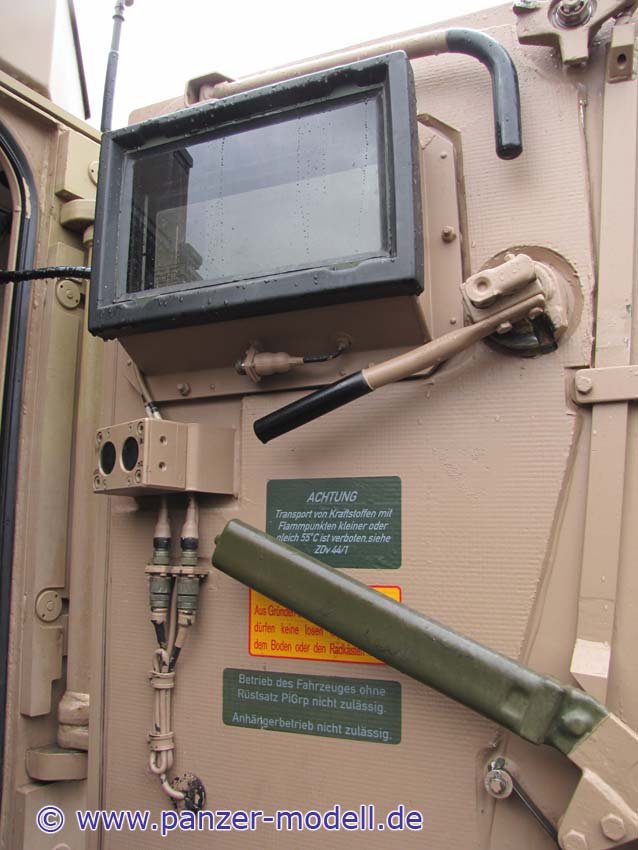

Innenseite rechte Hecktür
Innenseite linke Hecktür
Innenraum linke Seite

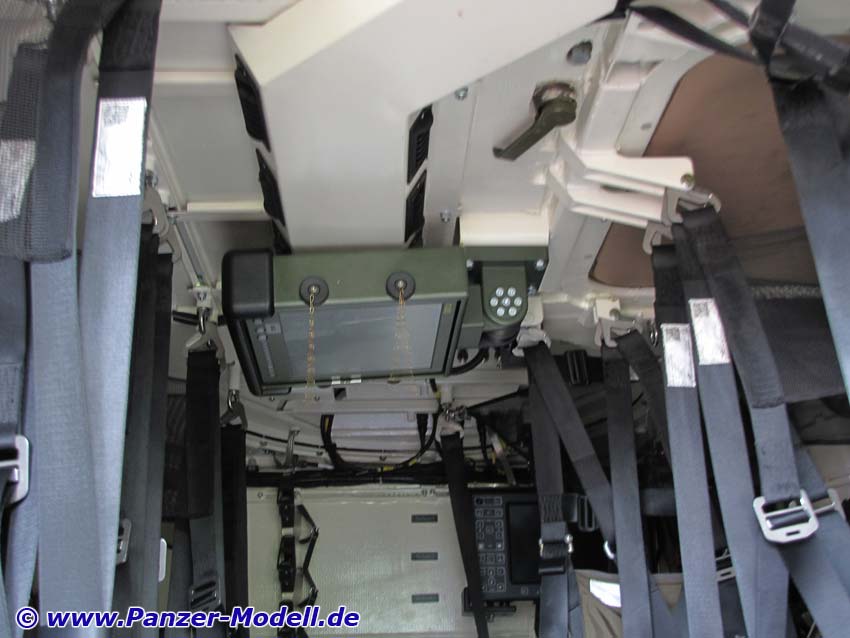

Innenseite, vorderer Deckenbereich

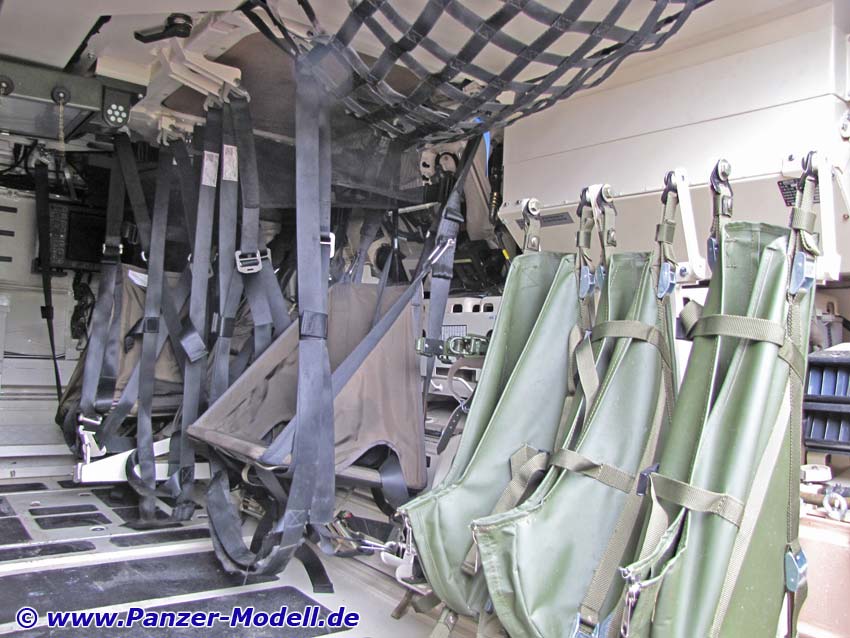

Innenseite rechts

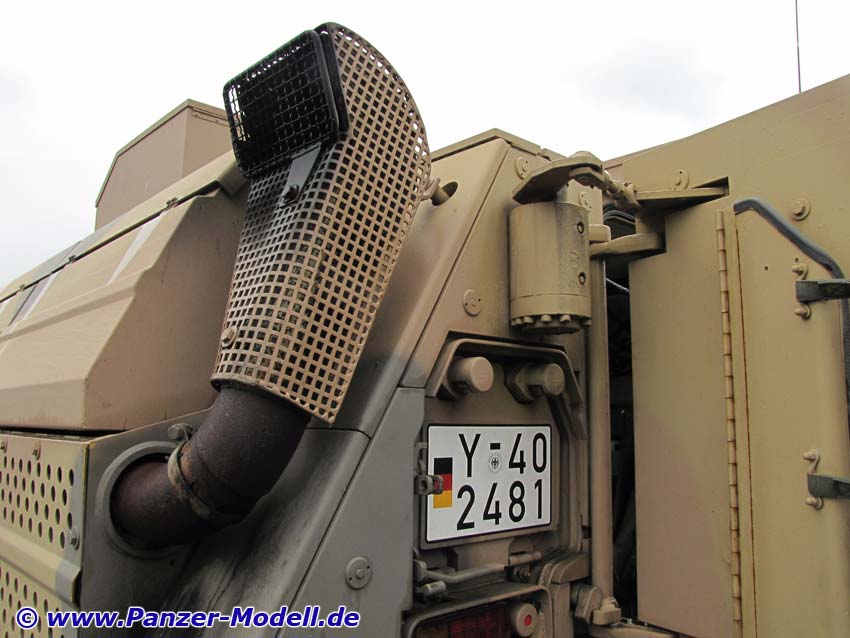

Heckseite, links mit Auspuffrohr
Auspuffverkleidung links
Staukiste Wannendach hinten links
Heckachse, links

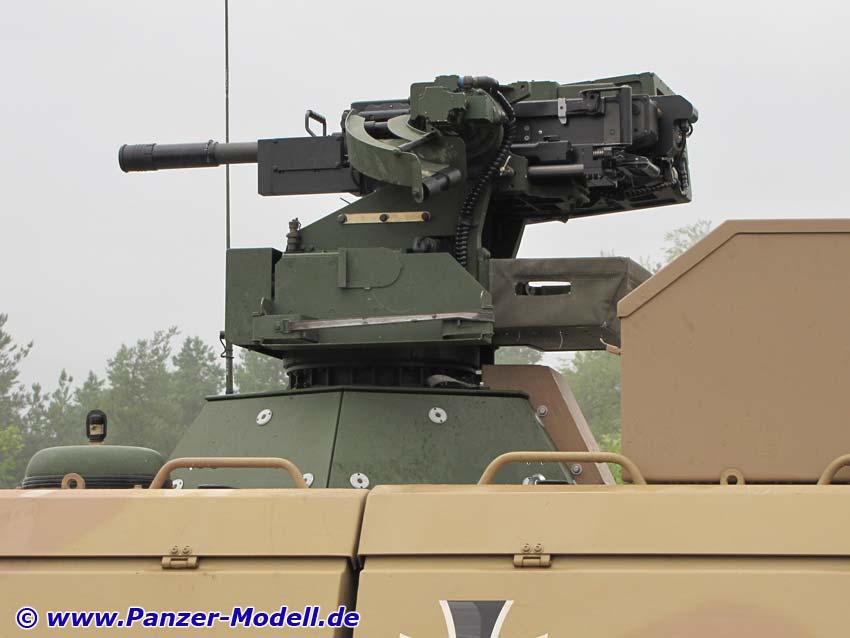

FLW200 von links

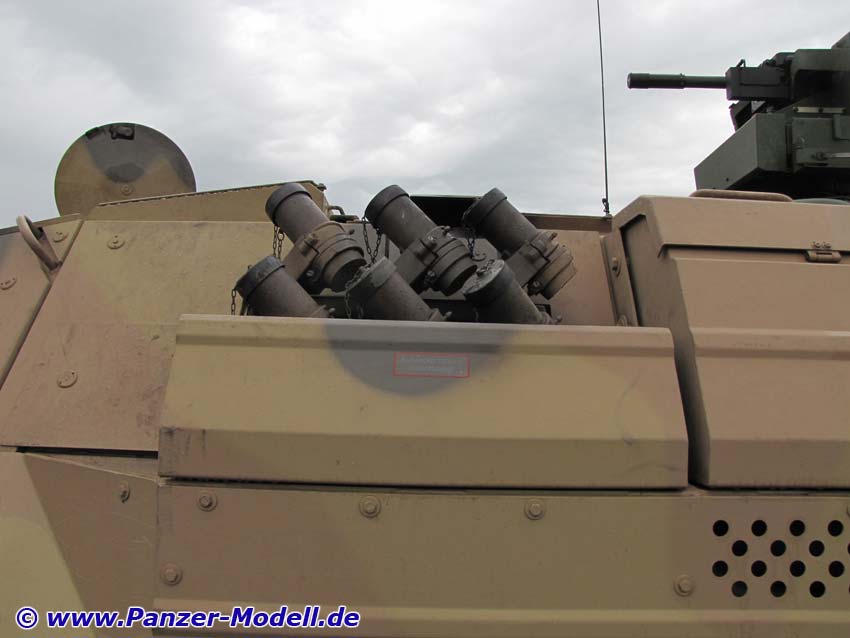

Neue Nebelmittelwurfanlage links

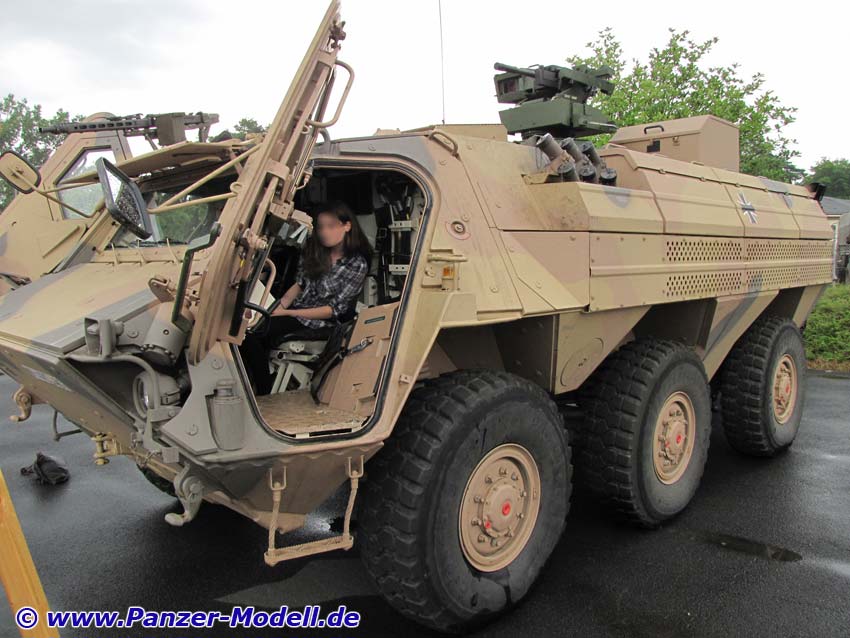

Fahrertür

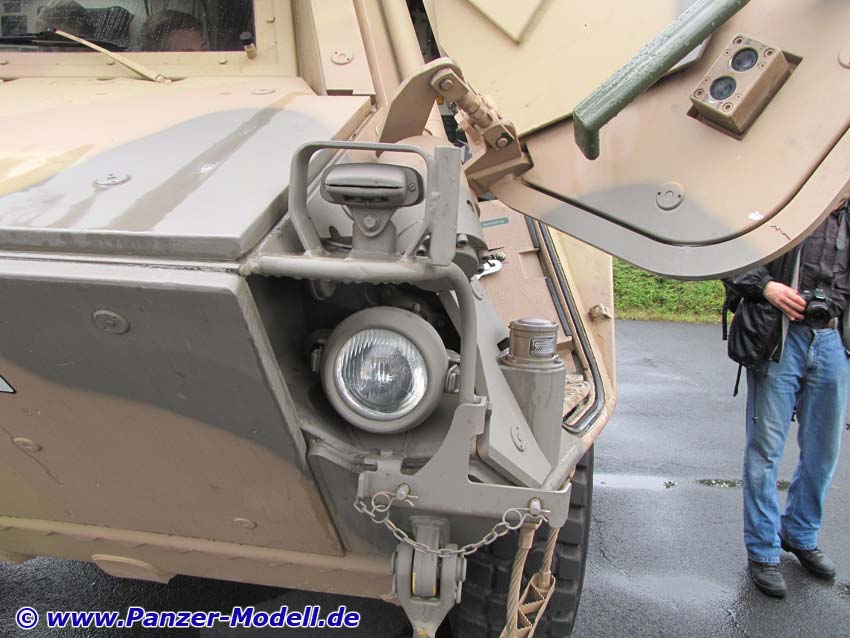

vordere linke Ecke

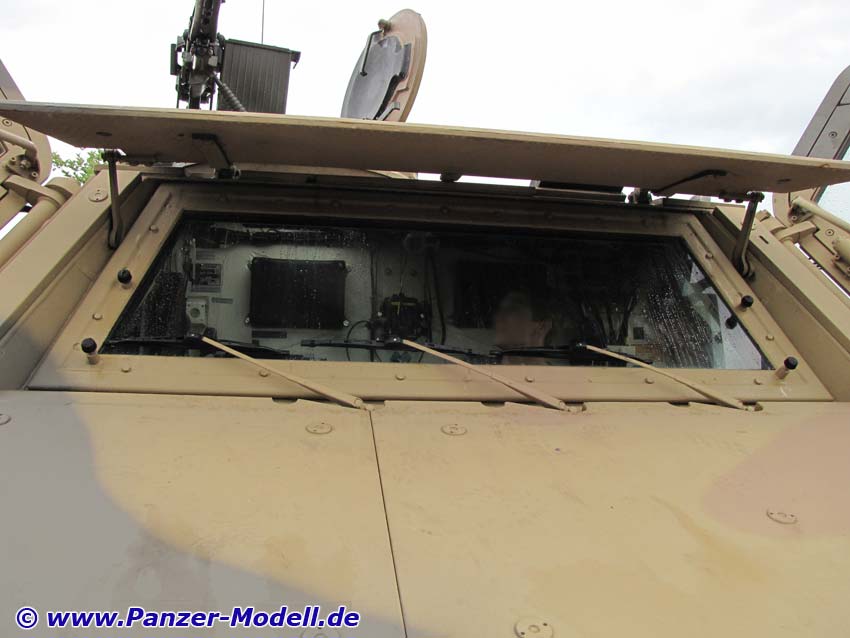

Frontscheibe mit Beschussblende

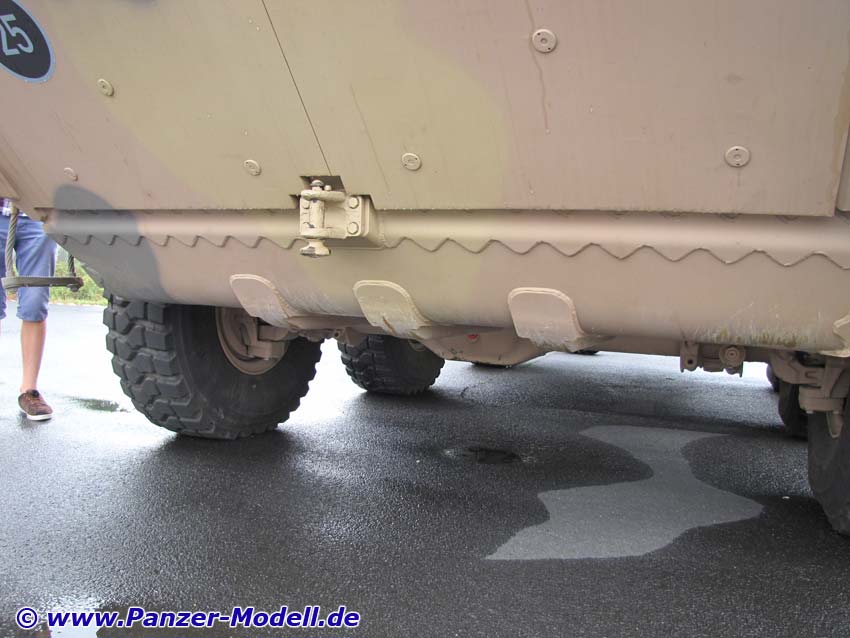

Wannenfront unten mit Zusatzpanzerplatte
Frontkabine Innenbereich vom Beifahrer aus

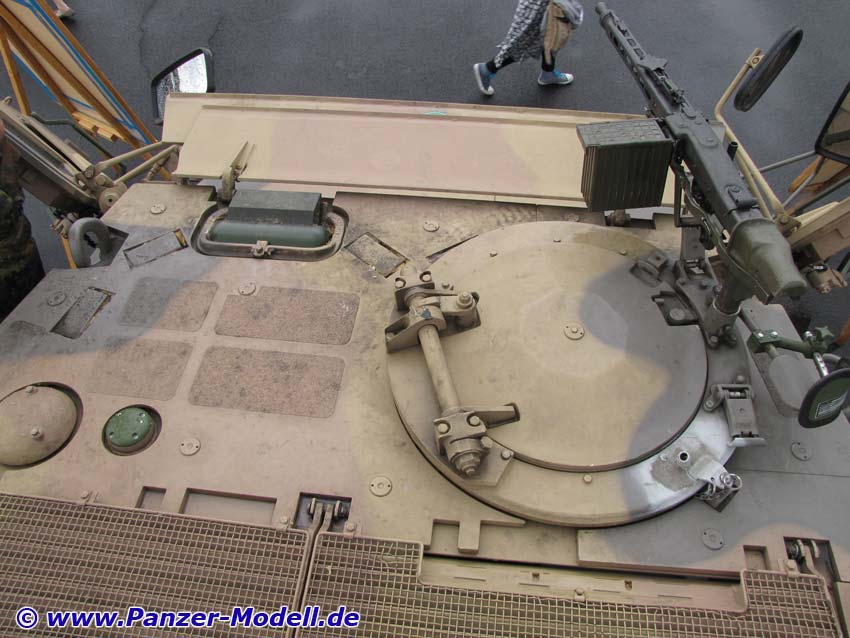

Oberseite Fahrerkabine

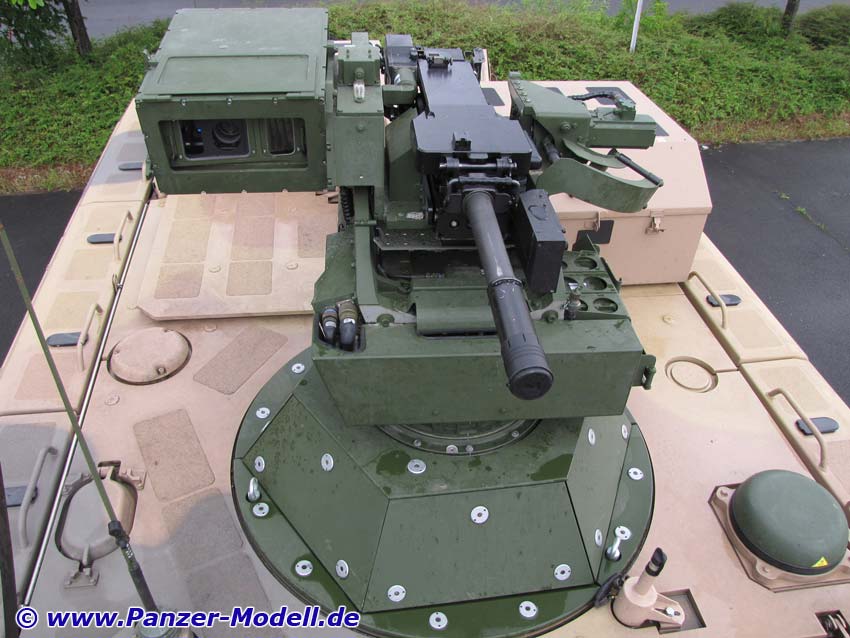

Oberseite Kampfraum mit FLW

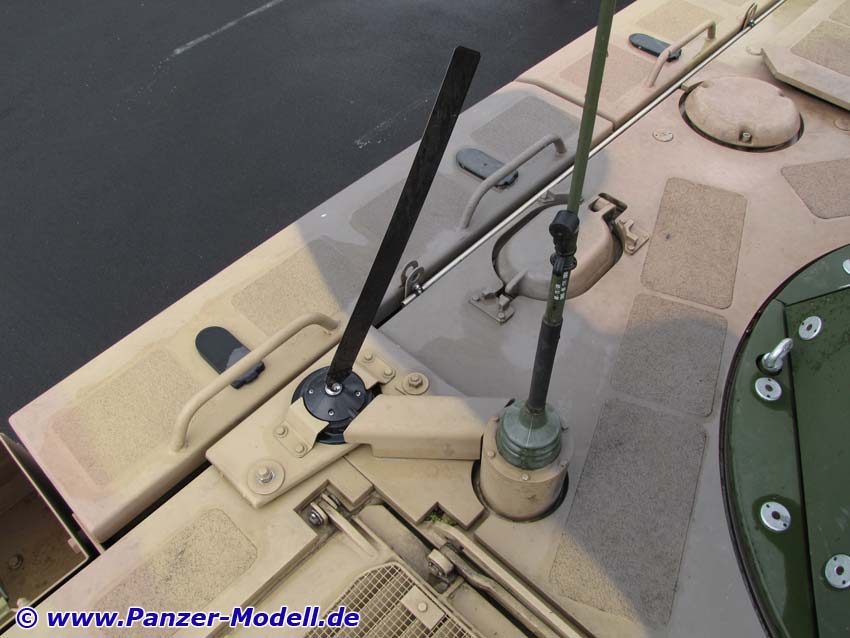

Linke vordere Seite Wannendach mit Satcom Antenne

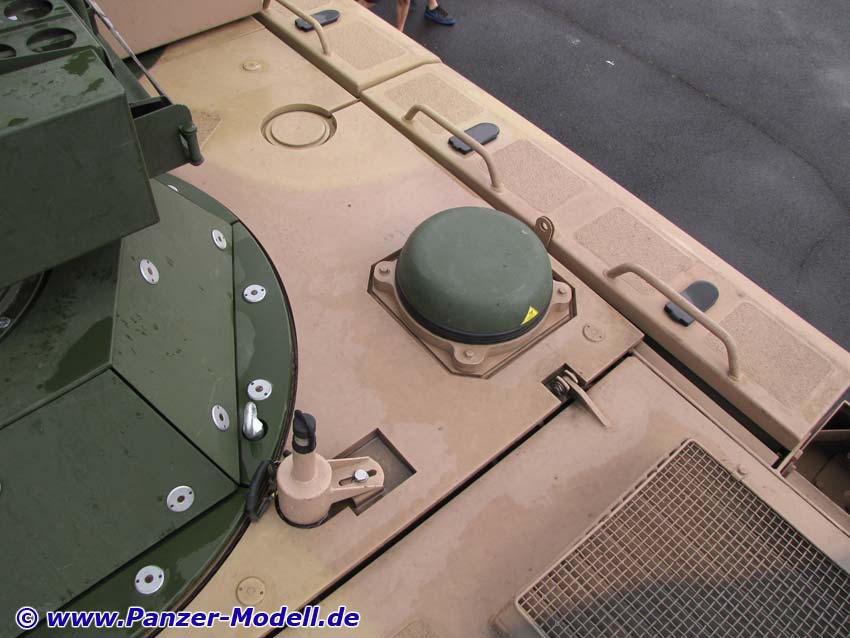

Rechte vordere Seite mit CG20 Antenne

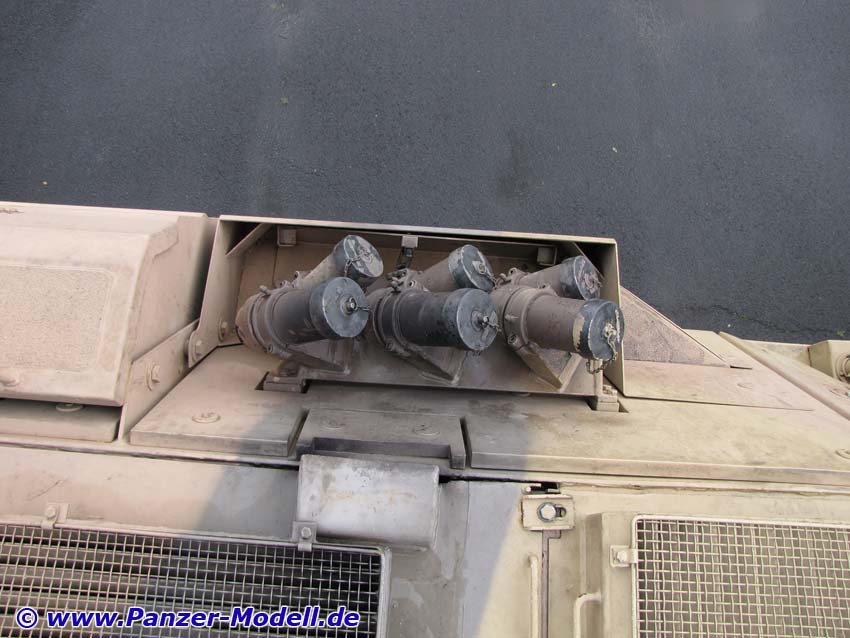

Nebelmittelwurfanlage von oben
Kampfraumklappe rechts hinter FLW

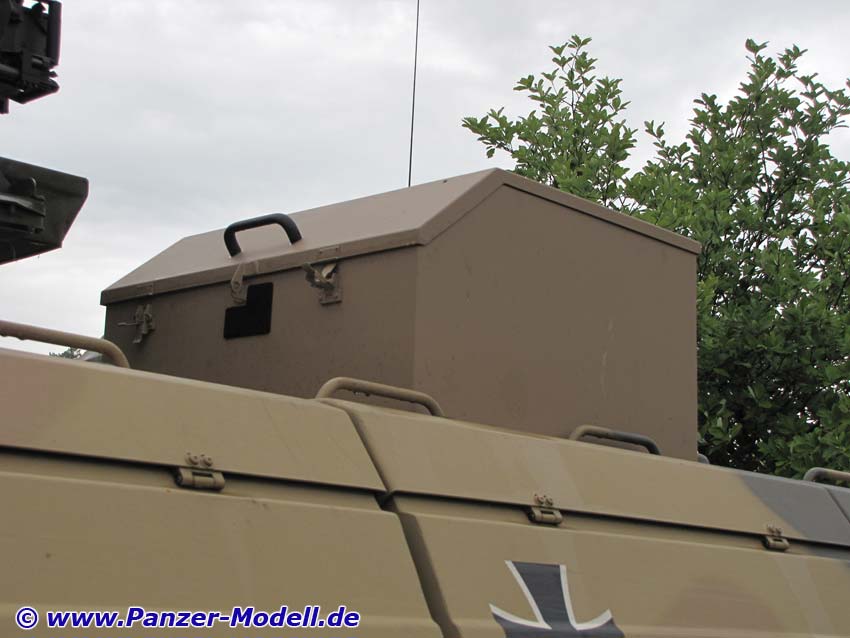

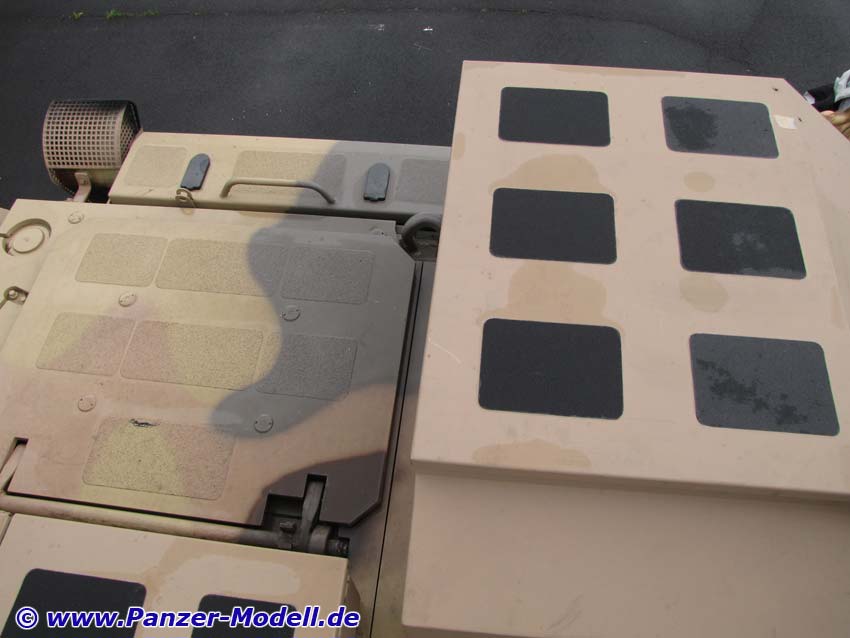

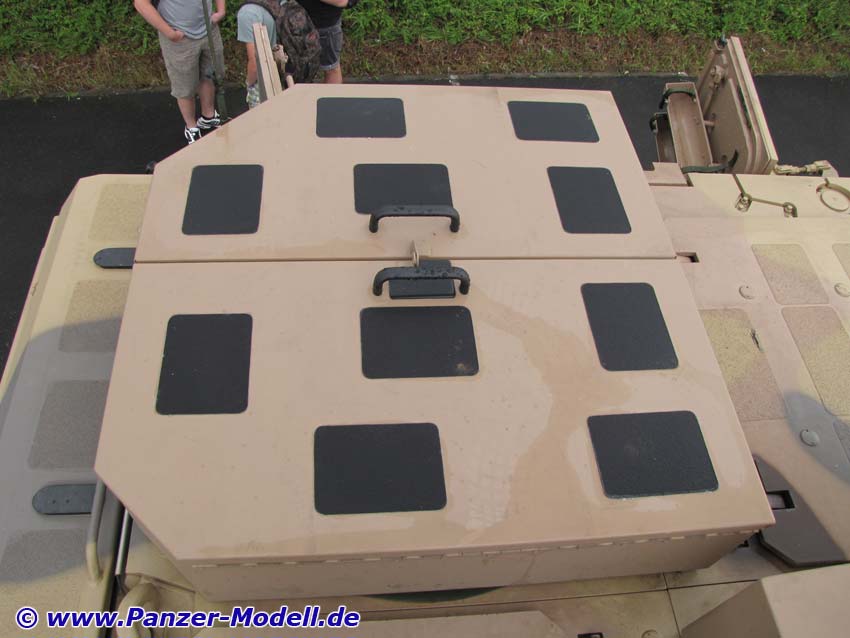

Neue Staukiste Wannendach hinten rechts

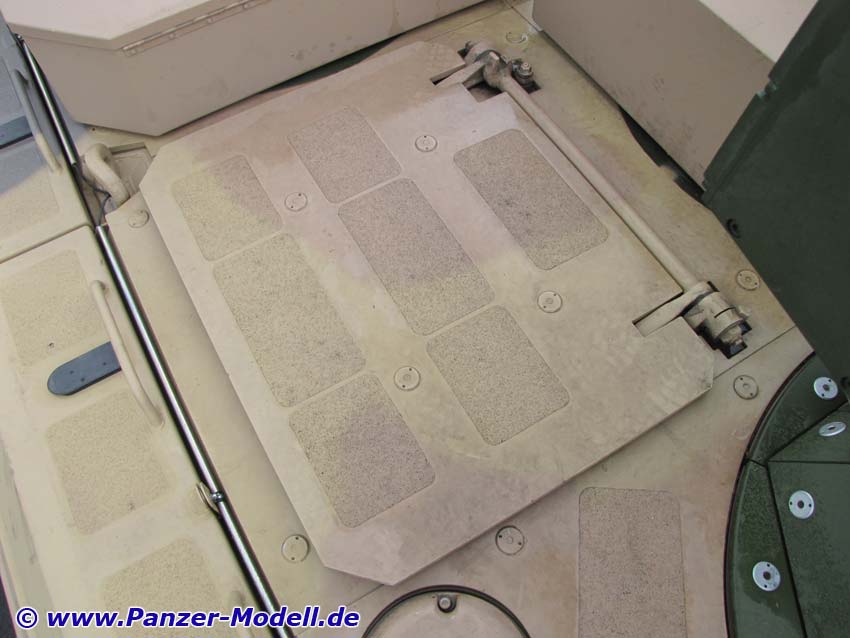

Staukiste und Zugangsklappe Wannendach hinten links

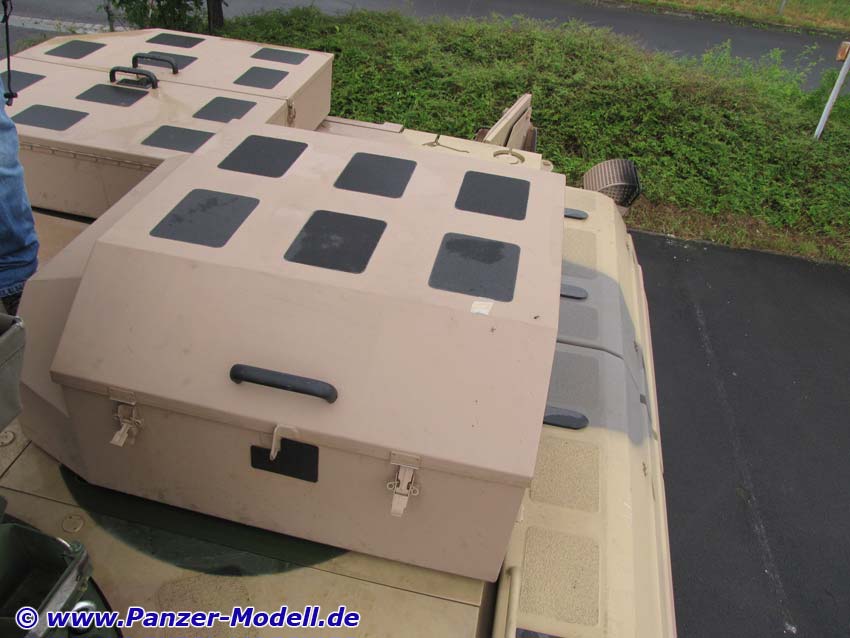

Staukiste links hinter FLW

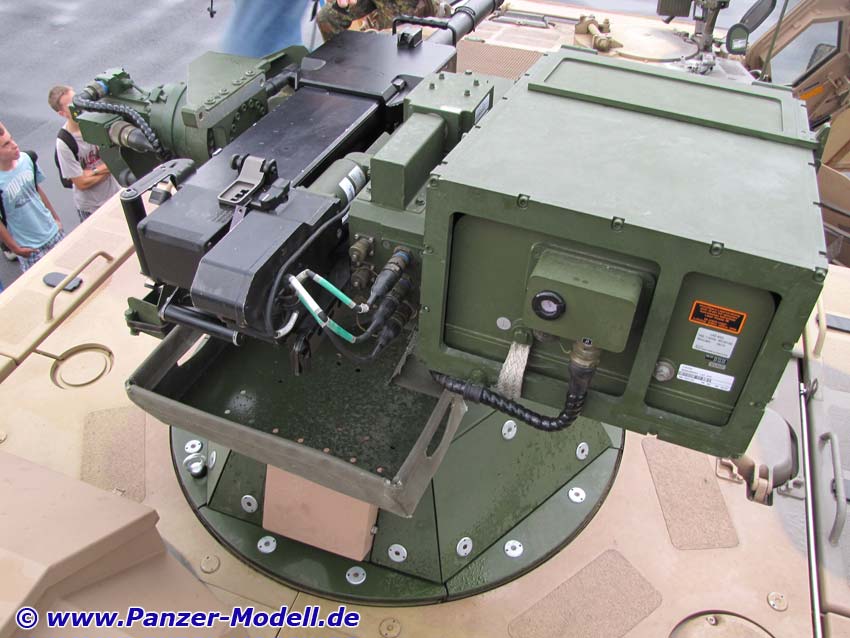

FLW von hinten
