Artillerie Ortungsradar COBRA

Das Counter Battery Radar (COBRA) dient seit 2006 in der Bundeswehr, wobei die Entwicklung dieses Geräts bereits 1994 begann. Aufgabe ist die Aufklärung ist die Ortung und Aufklärung von Rohr- und Raketenartillerie, Mörsern und Störsendern unter allen Witterungsbedingungen. Das 3D Phased Array Radargerät klärt dabei bis 40km Raumtiefe auf und kann mit dem Rechnersystem in der Auswertekabine 40 Feuerstellungen ind 2 Minuten aufklären. Zur Nutzung der geonnenen Daten ist das COBRA an das Artillerieführungssystem ADLER angeschlossen.
Radar, Auswertekabine und Stromversorgung sitzen auf einem MAN 15t mil gl BR A1 Fahrgestell, womit eine hohe Beweglichkeit, kurze Einsatzzyklen und Luftverlastbarkeit gegeben ist.
Das Fahrzeug hat einen Fahrbereich von 550km und erreicht bei dem Gefechtsgewicht von 27,5t mit dem 360PS starken Motor eine Höchstgeschwindigkeit von 90km/h.
Das Fahrzeug ist 10,77m lang, 2,9m breit und 3,87m hoch.
Die Besatzung besteht aus 4 Soldaten: Einem Kraftfahrer, einem ADLER Bediener, einem Radargerätebediener und dem Radargruppenführer.
Es sollen 12 dieser Fahrzeuge für die Bundeswehr beschafft werden.

Seitenangaben beziehen sich auf "In Fahrtrichtung gesehen"

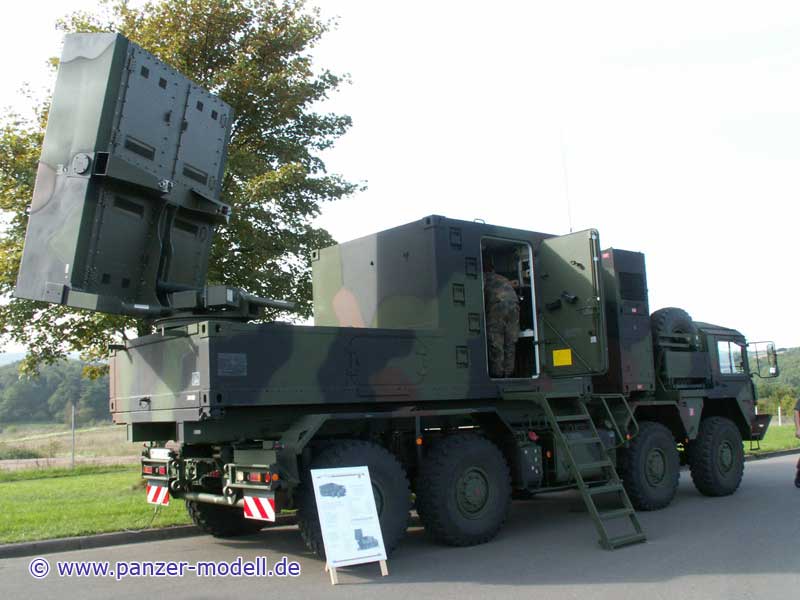

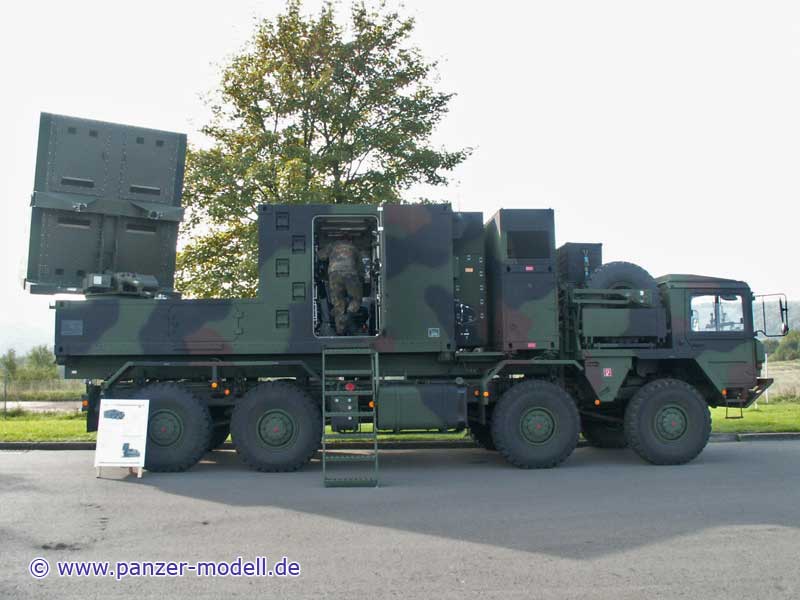

Gesamtansicht rechts

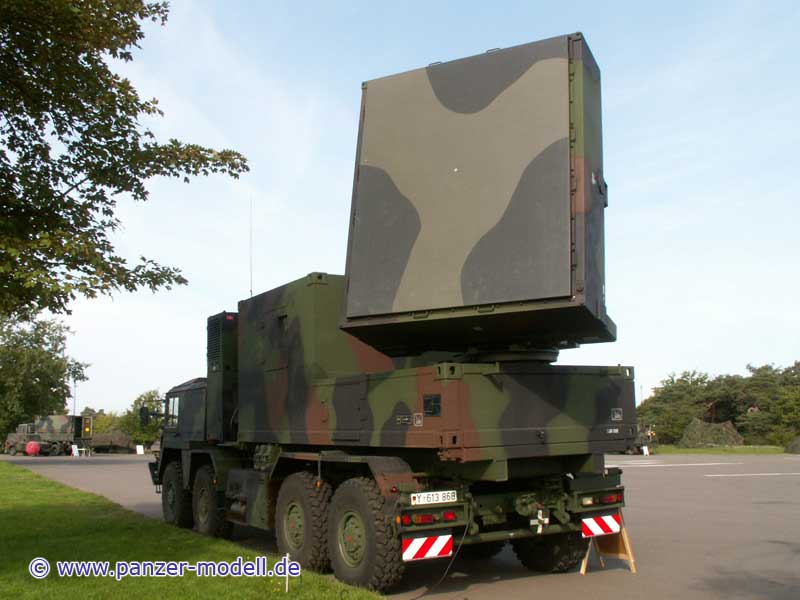

Gesamtansicht hinten rechts

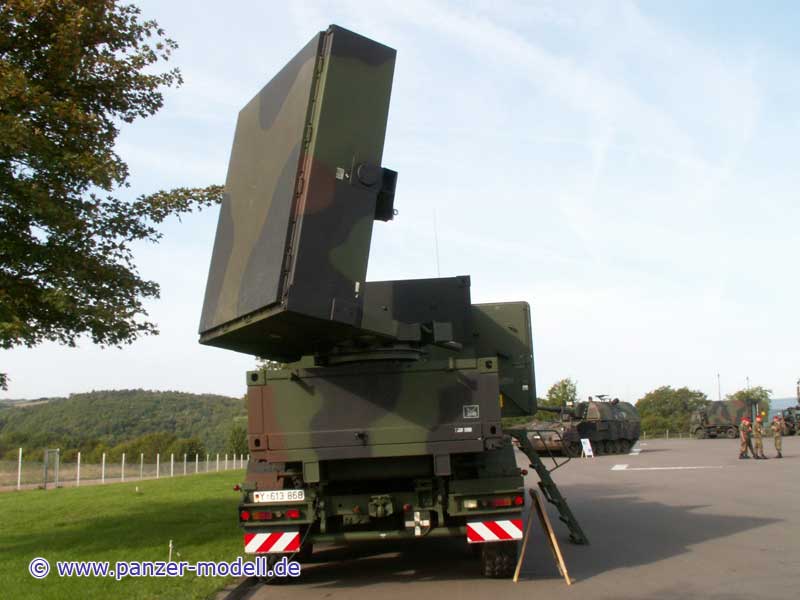

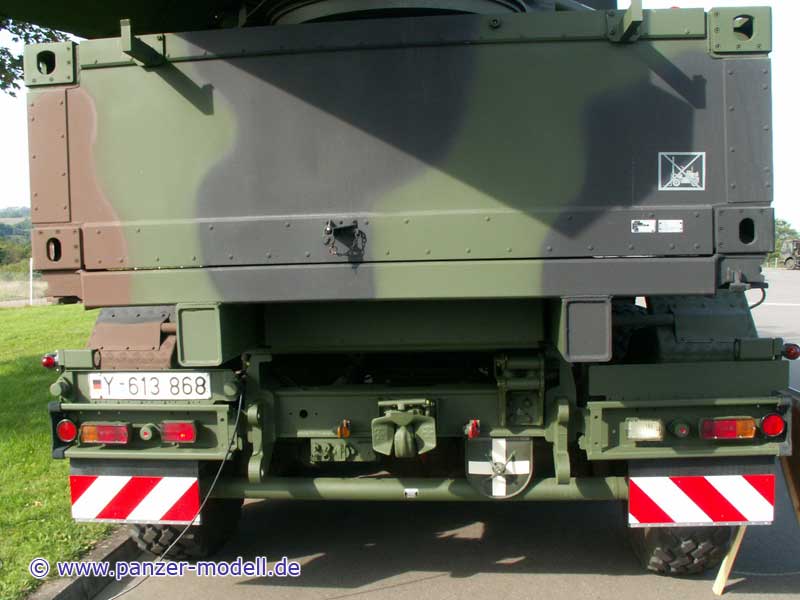

Heckansicht

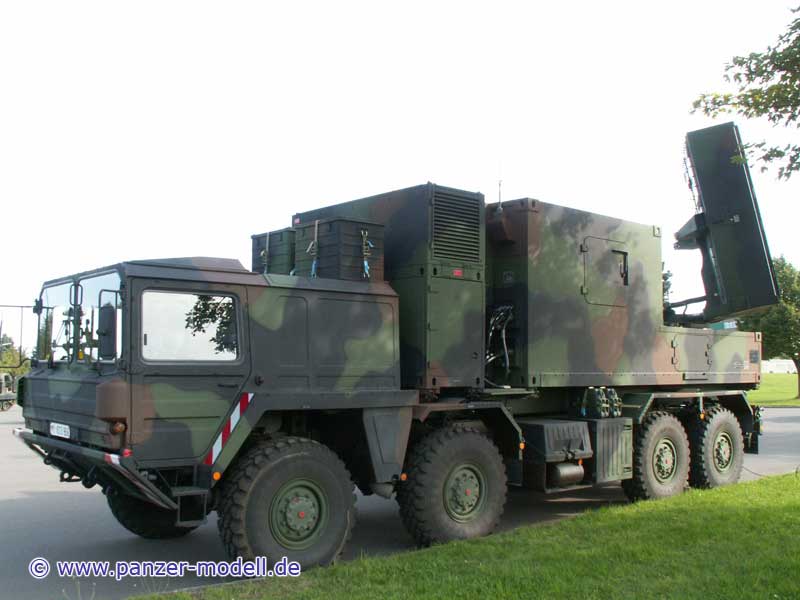

Gesamtansicht hinten links

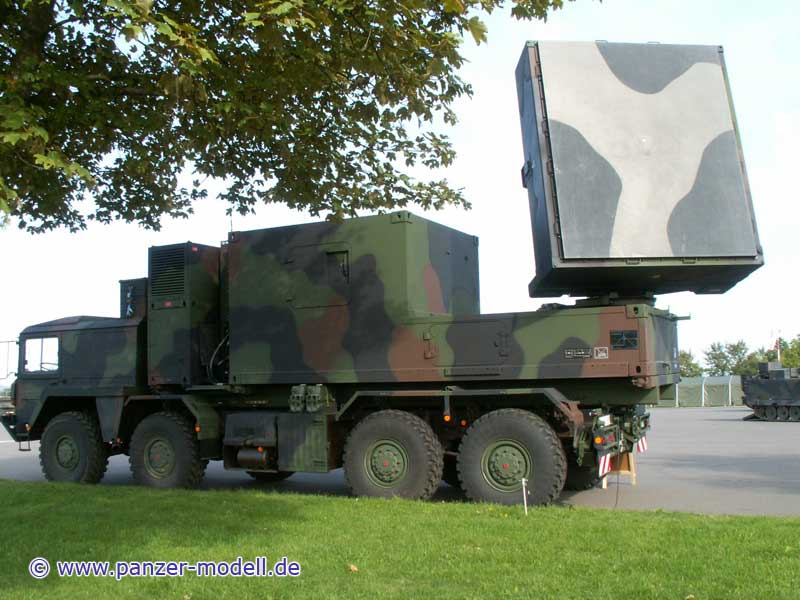

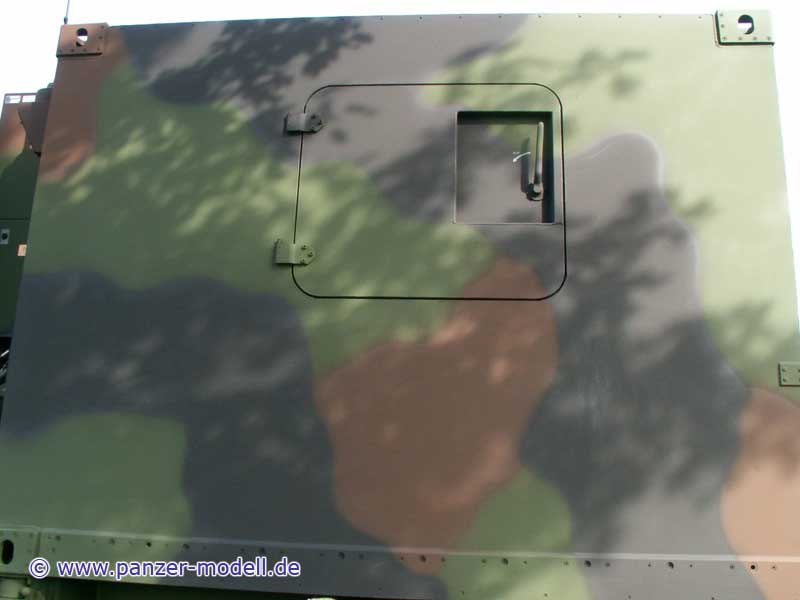

linke Seite

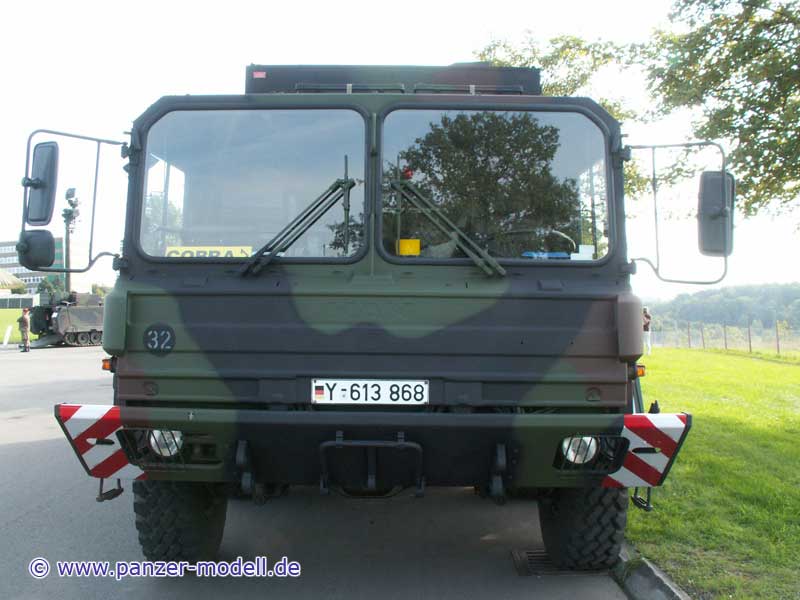

Frontansicht

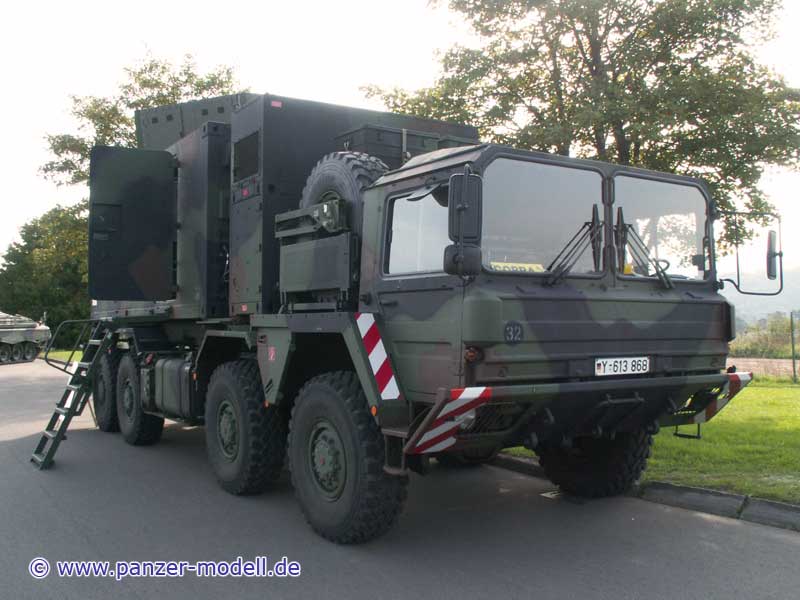

Gesamtansicht vorn rechts

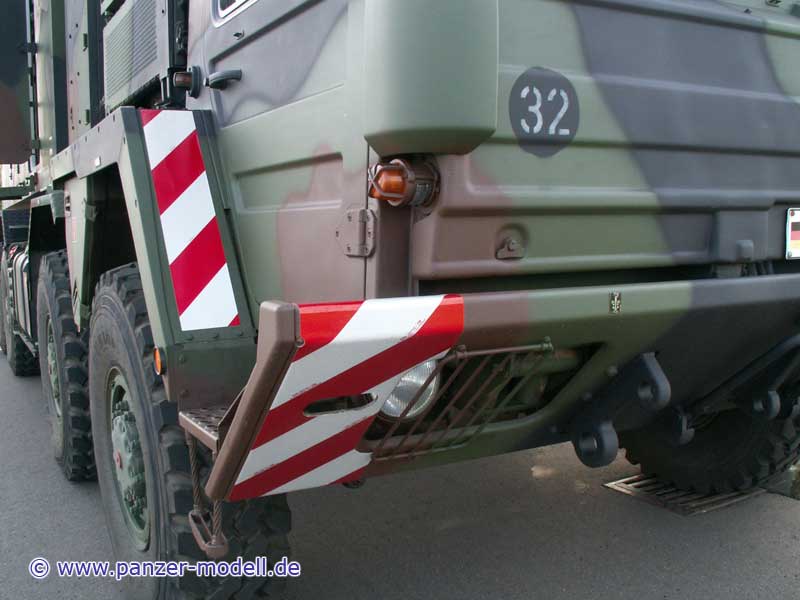

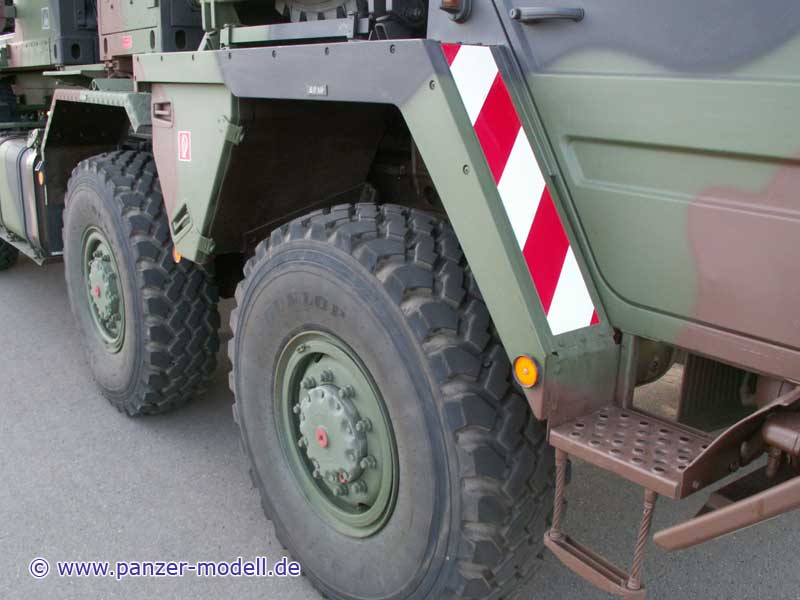

Lvordere rechte Seite Fahrerkabine mit Überbreitenmarkierung

Vorderes Reifenpaar

Staukiste zwischen beiden Frontachsen

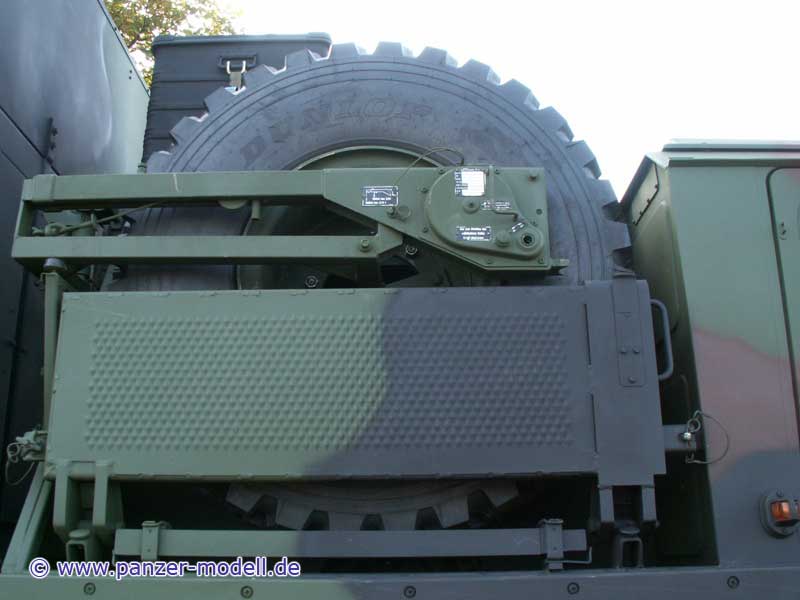

Ersatzreifen

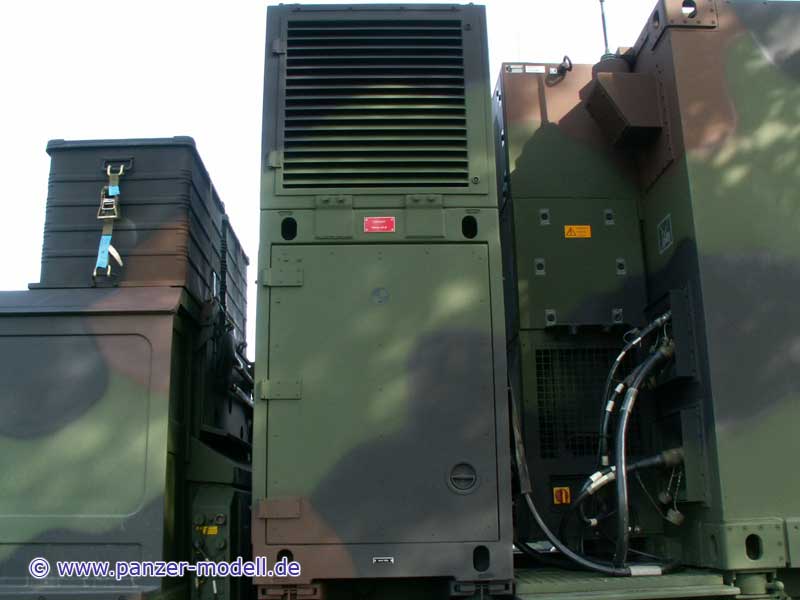

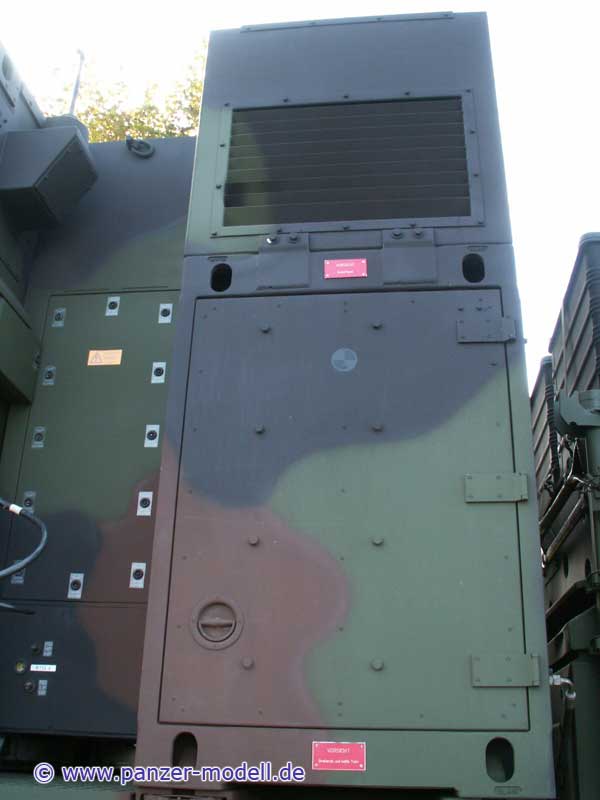

Aggregat im vorderen Teil des Aufbaus

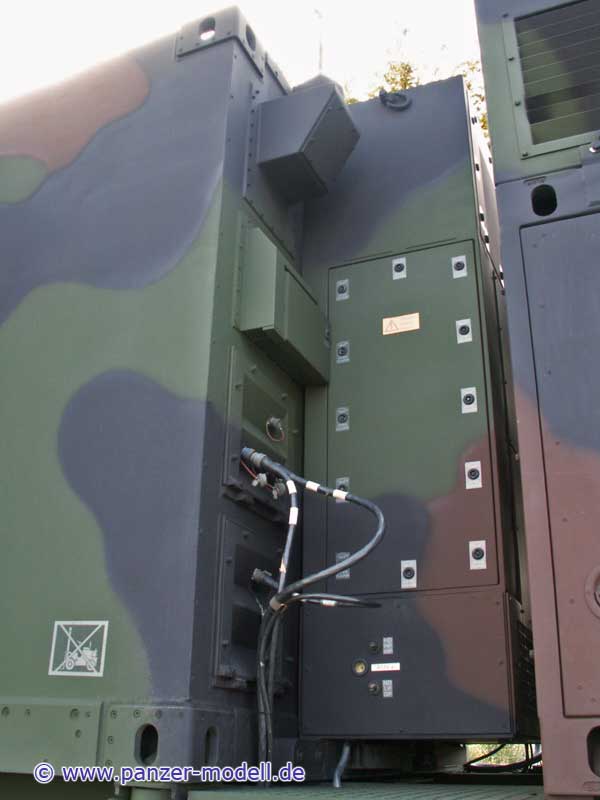

Schaltschrank an Aufbau

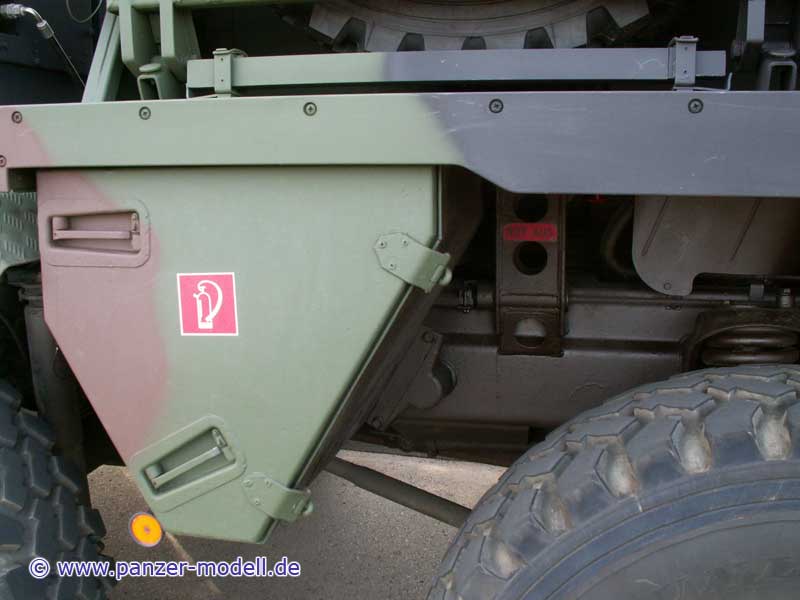

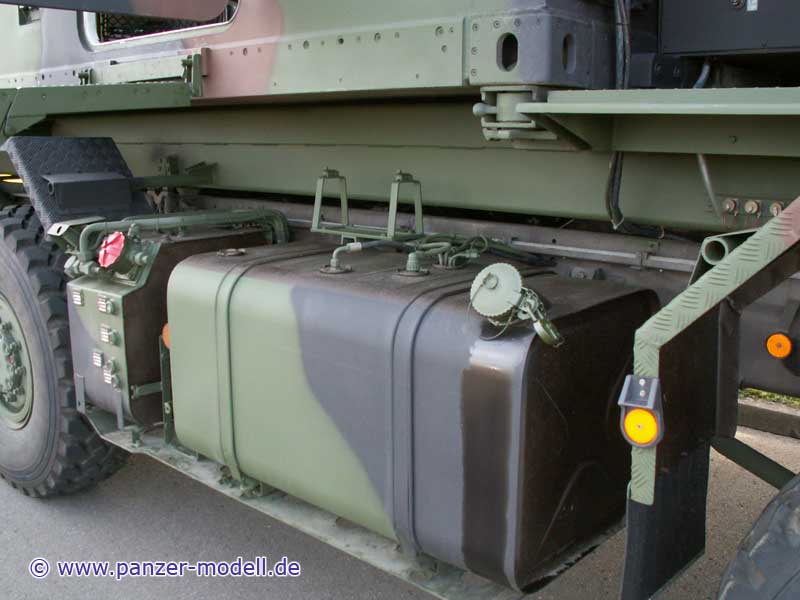

Tank, rechte Seite

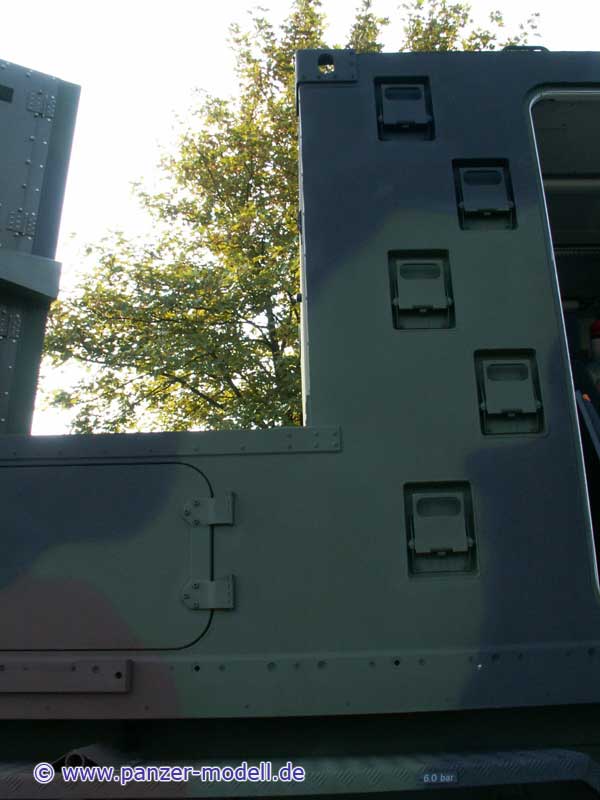

Aufstieg in Auswertekabine

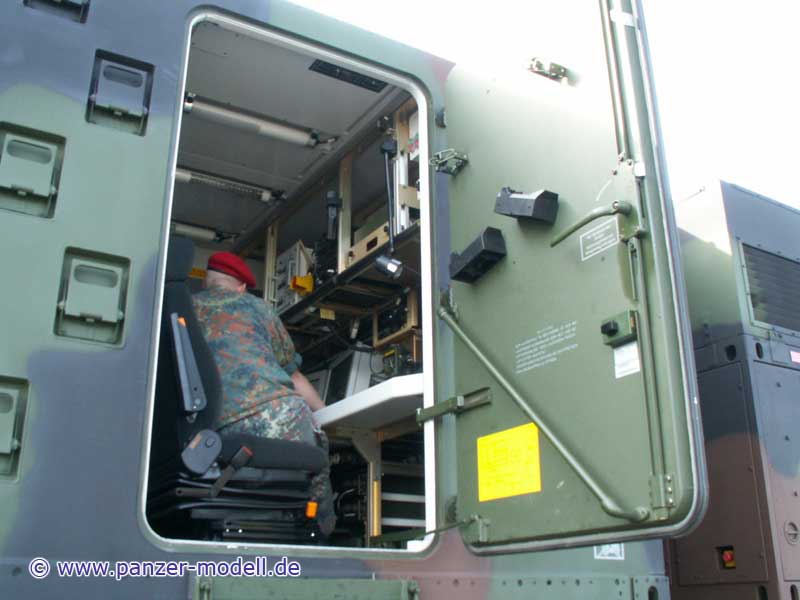

Blick durch geöffnete Tür in Auswertekabine

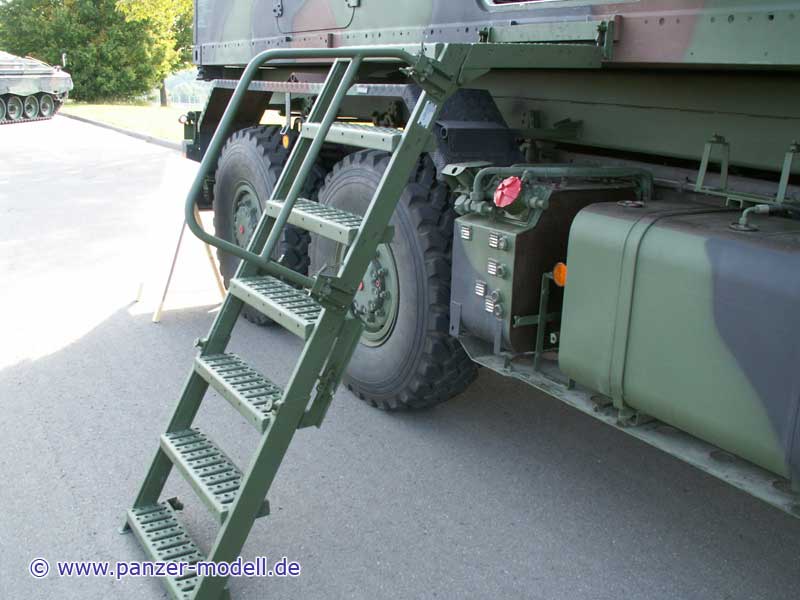

Aufstiegshilfen

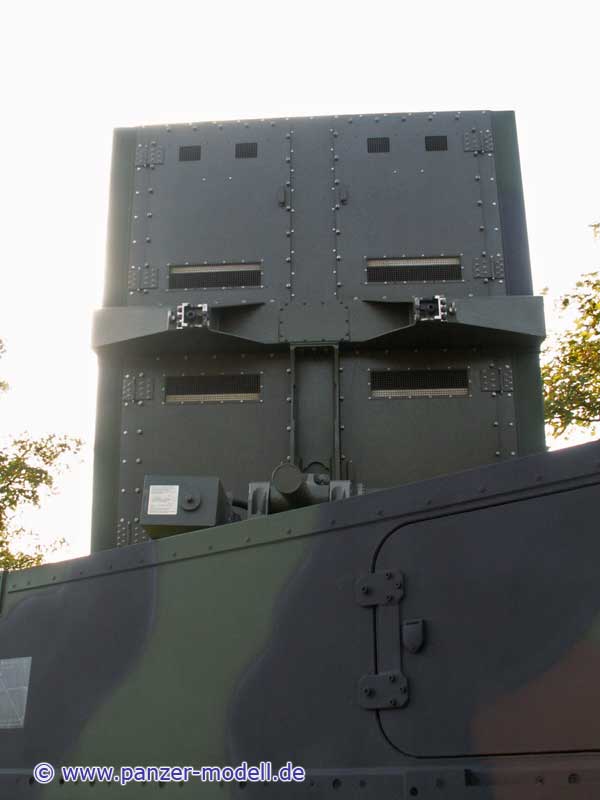

Rückseite Radargerät

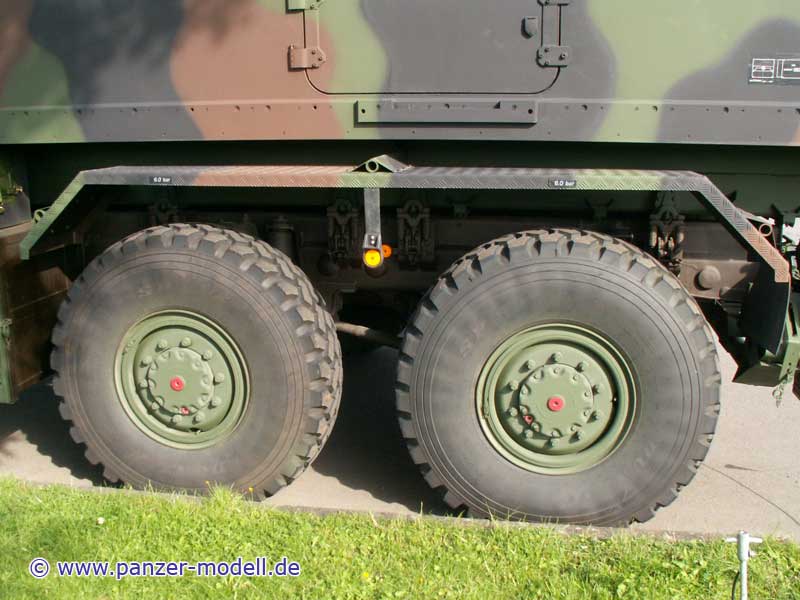

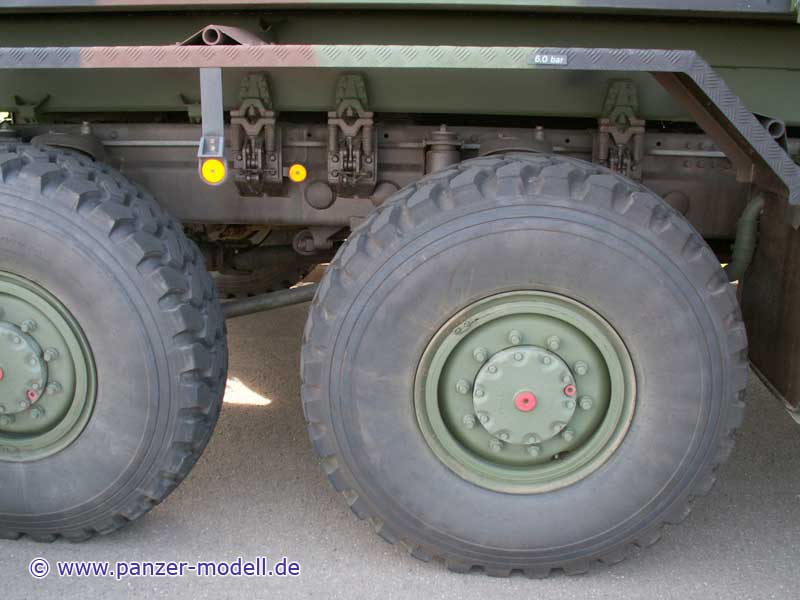

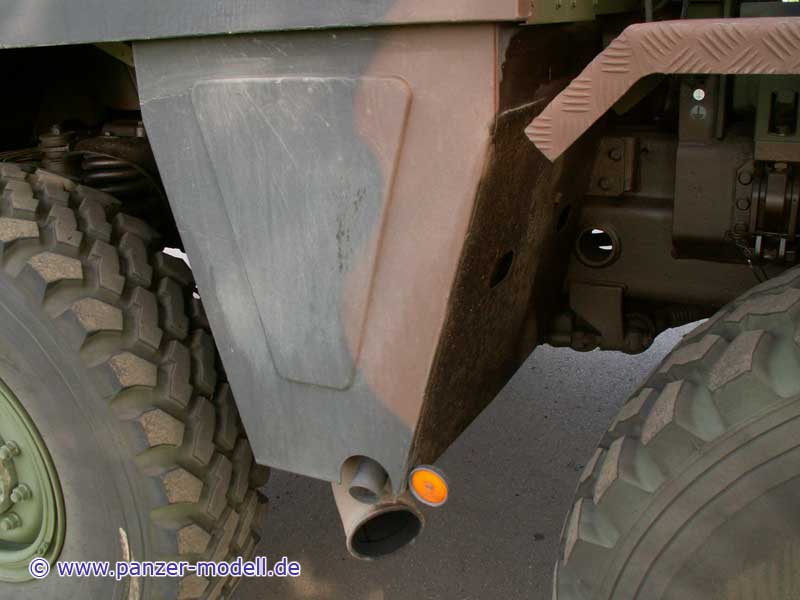

Hintere Radachsen

hintere rechte Seite

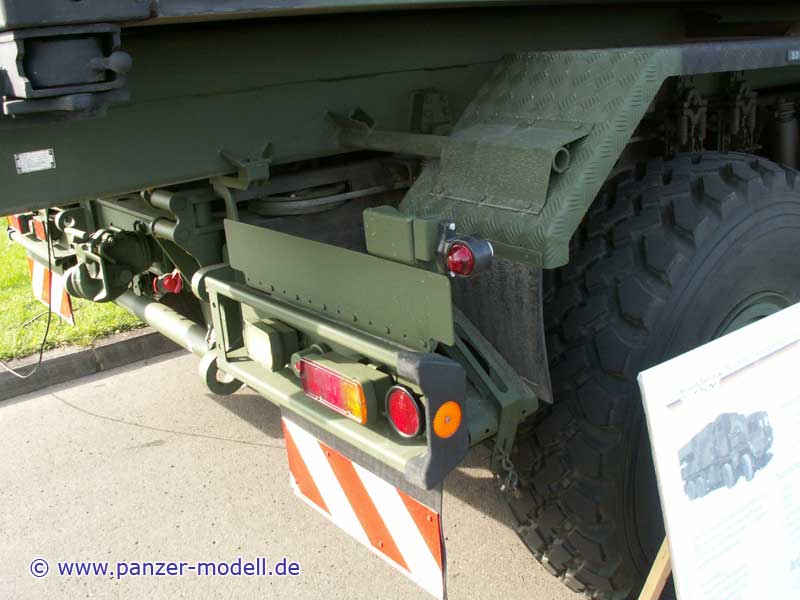

Heckseite

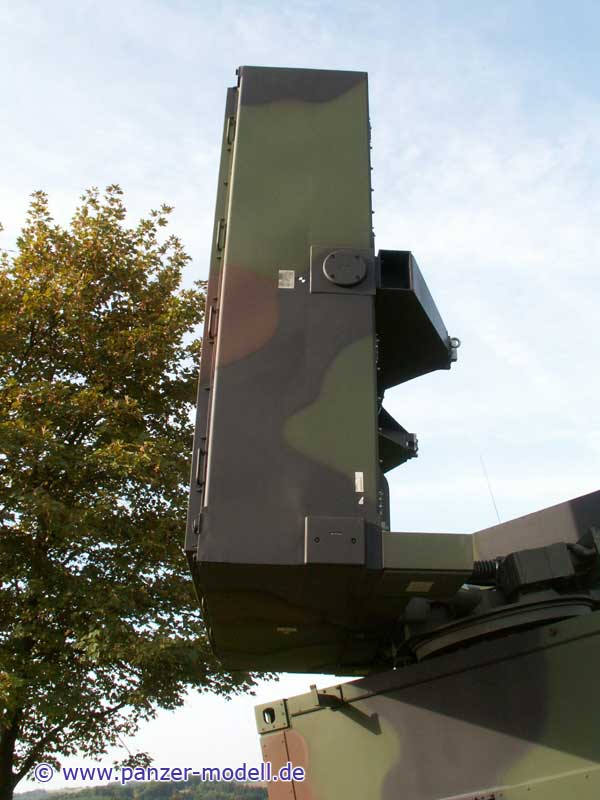

Linke Seite Radargerät

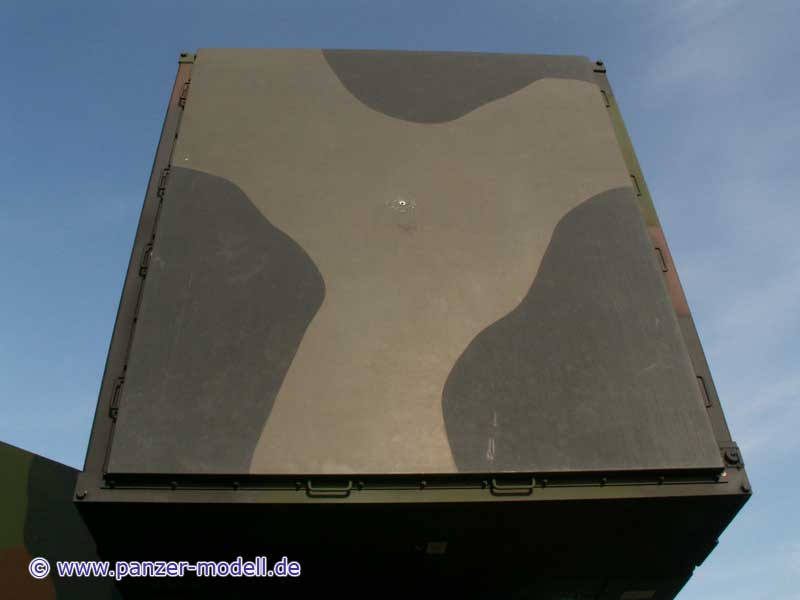

Frontseite Radargerät

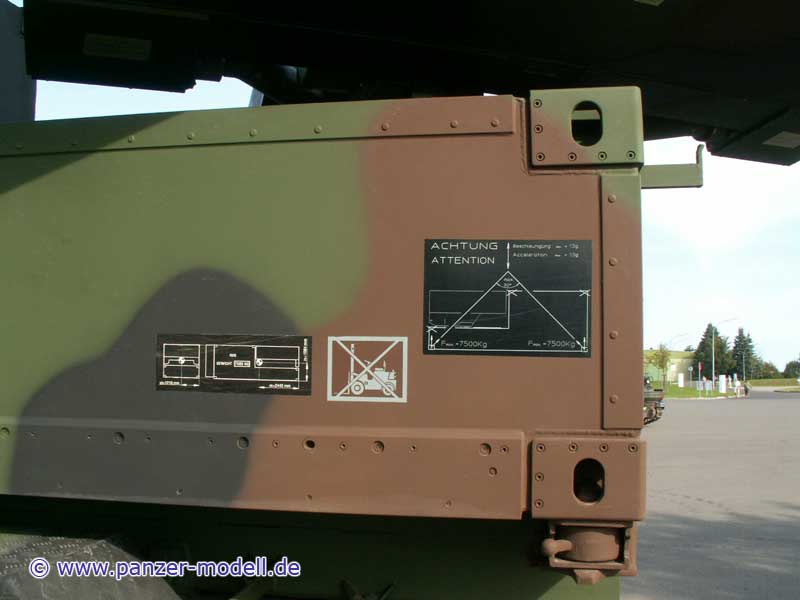

hintere linke Aufbauseite unter Radargerät

hintere Radachsen links

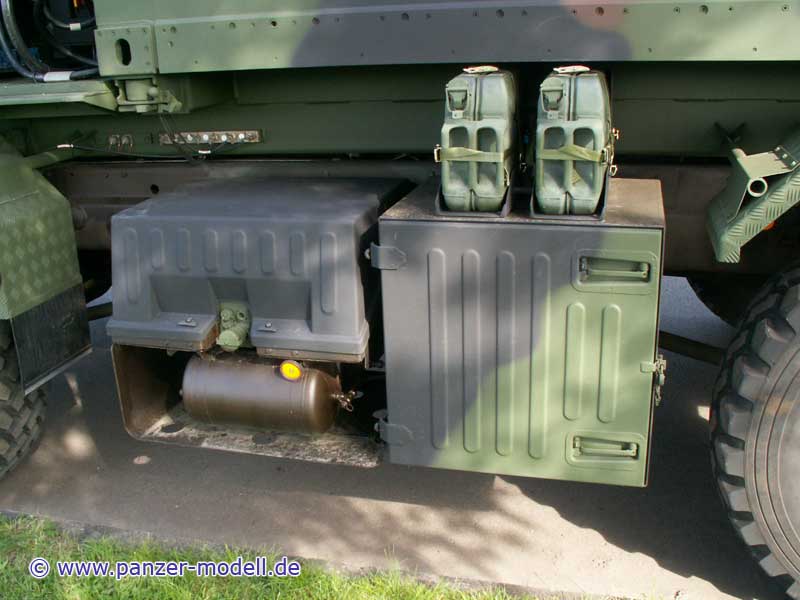

Staukisten und Ersatzkanister links

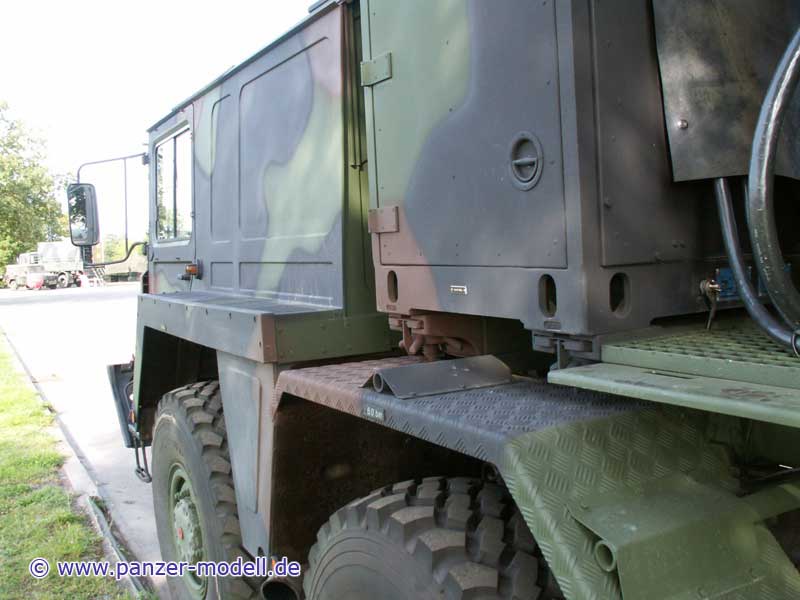

Linke Aufbauseite vorn

Vorderer Bereich

Aggregat vor Auswerteaufbau von links

Bereich zwischen beiden vorderen Rädern links

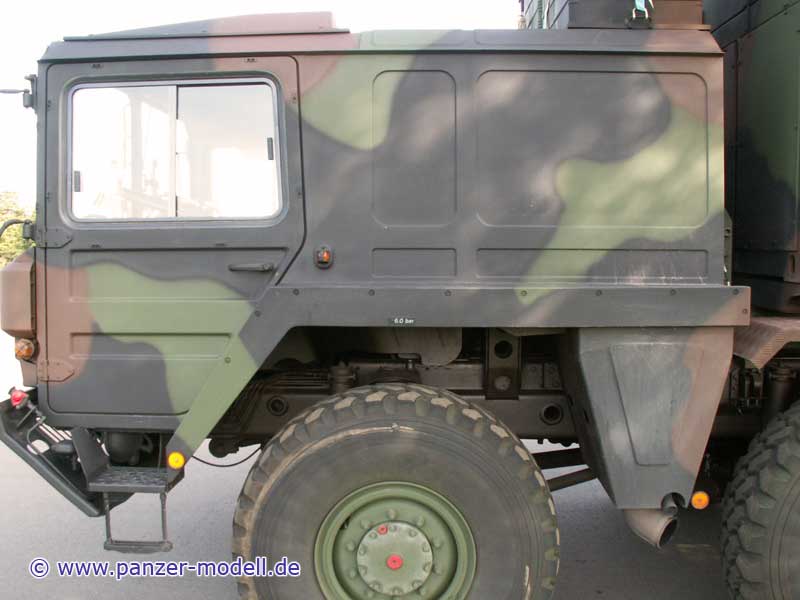

Fahrerkabine von links

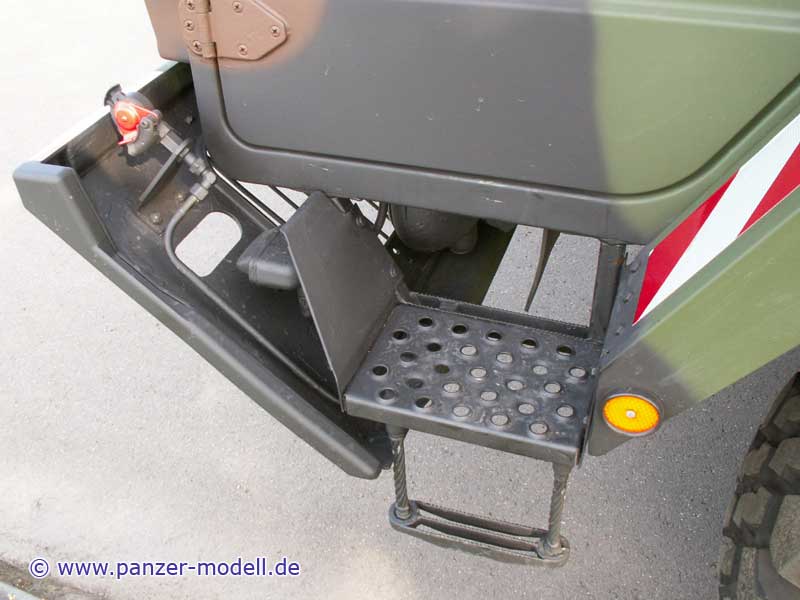

Aufstieg links an Fahrerkabine
