Die S-65 wurde von Sikorsky Anfang der 1960er Jahre entwickelt, um an einer Ausschreibung des United States Marine Corps für einen schnellen, allwetterflugtauglichen schweren Transporthubschrauber teilzunehmen. Um die Entwicklung schnell voran zu treiben, wurden bei der Konstruktion der S-65 Hauptrotor und Getriebe in modifizierter Form von der bereits vorhanden Sikorsky S-64 "Skycrane" übernommen.
Die Heeresflieger der Bundeswehr erhielten eine weitere Variante unter der Bezeichnung CH-53G, dessen Zelle von deutschen Luftfahrtunternehmen in Lizenz gefertigt wurde. Dabei war die Firma VFW-Fokker federführend für Endmontage und Einfliegen der CH-53G zuständig.
Der mittlere Transporthubschrauber CH-53 ist mit zwei General Electric T 64-GE-7 Triebwerken ausgerüstet. Das T 64-GE-7 ist ein Zweiwellentriebwerk mit axial ineinander liegenden Wellen, auf denen eine Hochdruck- und eine Niederdruckturbine sitzen. Während die Hochdruckturbine, mit einer Leistung von rund 6.000 kW, zum Antrieb des triebwerkseigenen, mehrstufigen Axialverdichters dient, gibt die nachgeschaltete Niederdruckturbine die nutzbare Triebwerksleistung von 2.890 kW an das Hauptgetriebe des Hubschraubers ab.
Am Rumpf der CH-53G sind insgesamt 18 verschiedene Leuchten angeordnet, wobei neben den üblichen Positions- und Antikollisionsleuchten noch zusätzliche Formationsleuchten vorhanden sind. Sechs Lampen befinden sich zur Ausleuchtung des Hauptrotorkreises in den Spitzen der Rotorblätter. Falls die Erkennbarkeit des Hubschraubers aus taktischen Gründen reduziert werden muss, können die Lampen stufenlos abgedunkelt werden. Die Positionslampen können darüber hinaus von konstant leuchtend auf blinkend umgeschaltet werden, um beispielsweise eine bestimmte Maschine innerhalb einer Formation besonders kenntlich zu machen. Unter dem Bug der CH-53G befinden sich vier Landescheinwerfer, von denen zwei schwenkbar sind. Ein fünfter Scheinwerfer sitzt zur Ausleuchtung und Beobachtung von Außenlasten weiter hinten unter dem Rumpf. Zudem kann der Hauptrotorkopf angestrahlt werden, um auch bei Dunkelheit eine Sichtkontrolle der fliehkraftgesteuerten Schlaggelenkverriegelungen zu ermöglichen.
Seit dem Beschuss einer im UNO-Einsatz befindlichen CH-53G des Heeresfliegerregiment 25, wobei der Rumpf einen Treffer erhielt, werden die Hubschrauber von innen mit Kevlarplatten gepanzert. Zur Selbstverteidigung können an den beiden vordersten Tür- bzw. Kabinenfenstern auch drehzapfengelagerte Maschinengewehre angebracht werden.
Zwei weitere Programme wurden zur Kampfwertsteigerung bzw. Modernisierung der CH-53G, die dann CH-53GS heißen, durchgeführt:
Anlage zur elektronischen Erkennung und Abwehr von Flugabwehr-Geschossen (Elektronische Kampfführung, EloKa).
Reichweitenerhöhung in Verbindung mit Nacht-Tiefflugfähigkeit und bodenunabhängiger Navigation.
Die EloKa-Anlage der CH-53GS besteht aus den drei Untersystemen Radar-/Laserwarnanlage, Flugkörperwarnanlage und Täuschkörperabwurfanlage, die schon in anderen CH-53-Versionen eingesetzt wurden. Die Radar-/Laserwarnanlage erfasst und identifiziert Signale von feindlichen radar- oder lasergestützten Waffensystemen und löst bei Bedarf automatisch Gegenmaßnahmen aus. Die Flugkörperwarnanlage erkennt gegnerische Flugkörper im Flug aufgrund ihrer Wärmesignatur und ermöglicht dann den Abwurf von Leuchtkörpern gegen IR-suchende oder von beschichteten Glasfasern gegen radargesteuerte Raketen.
Die Reichweitenerhöhung umfasst ein Außenzusatztanksystem mit zwei Abwurftanks sowie spezielle Triebwerksluftfilter und neuentwickelte Titan-Rotorblätter. Eine zusätzliche Kraftstoffmenge von 4.920 Litern ermöglicht die Erhöhung der Flugzeit auf bis zu sechs Stunden. Die Nacht-Tiefflugfähigkeit wird durch den Einsatz von GPS und einer Pilotenkanzel-Ausrüstung mit helmmontierten BiV-Brillen und -Leselupen ermöglicht.
Insgesamt wurden 22 der CH-53G auf den Standard CH-53GS umgerüstet. Für den Verlust der Maschinen 85+09 und 84+08 erfolgte die Nachrüstung der 85+05 und 85+01 zur GS-Variante, sodass die Gesamtanzahl bei 20 Maschinen bleibt.
Seitenangaben beziehen sich auf "In Fahrtrichtung gesehen"

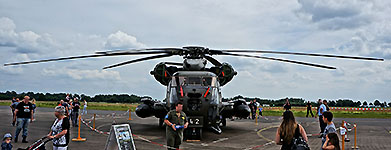

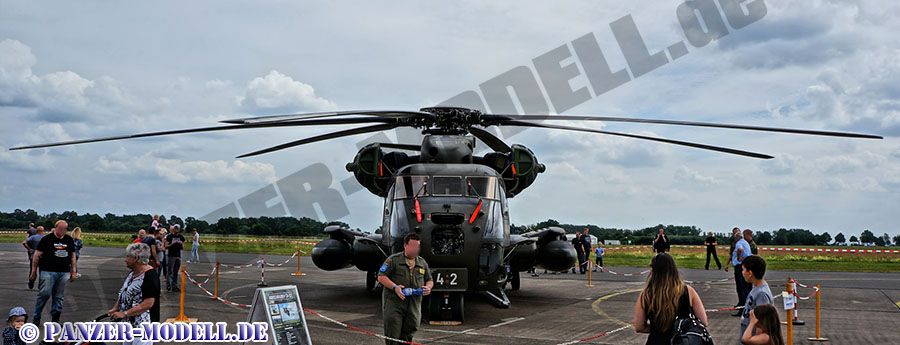

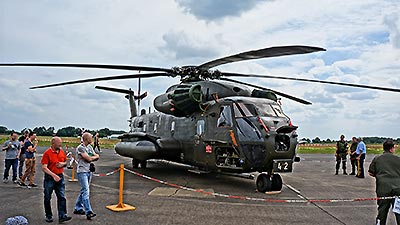

Gesamtansicht vorn

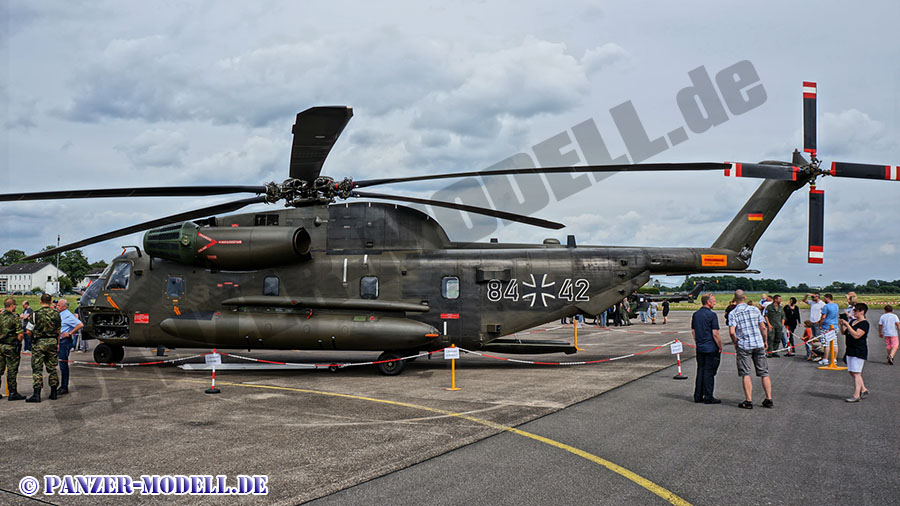

Gesamtansicht rechts

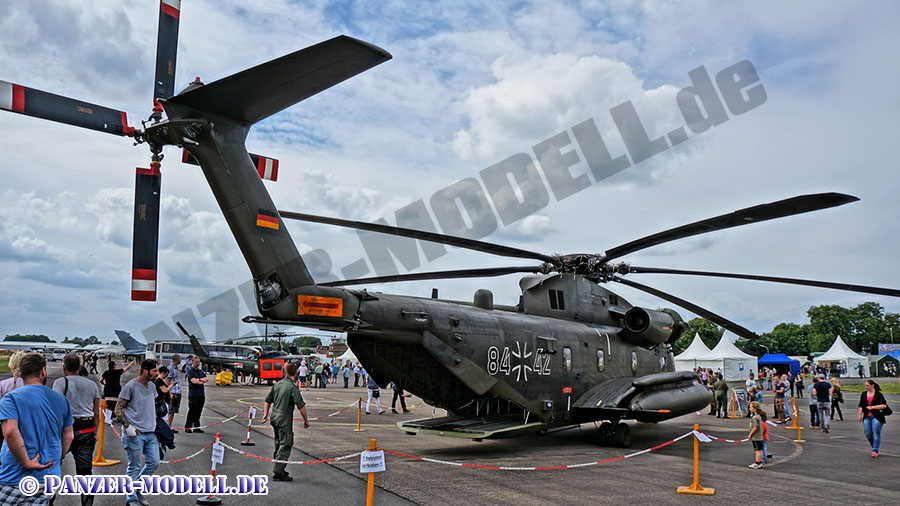

Gesamtansicht hinten rechts

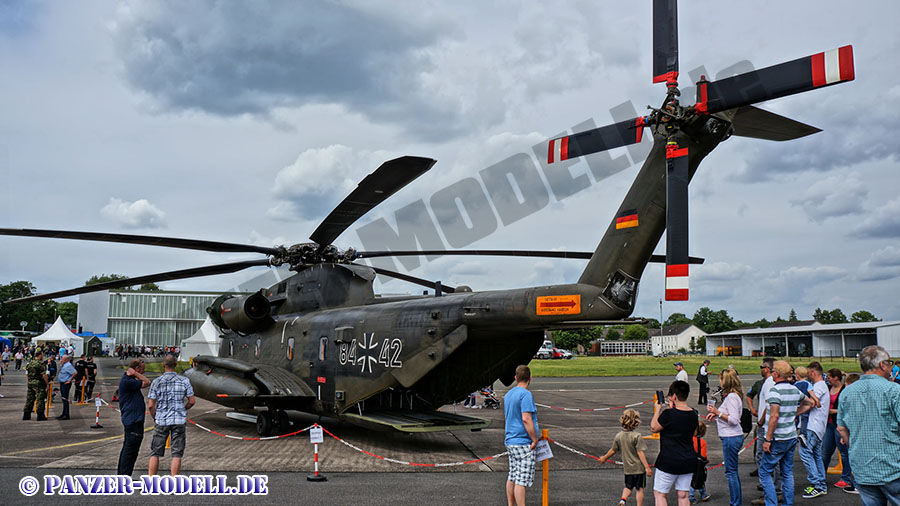

Gesamtansicht hinten links

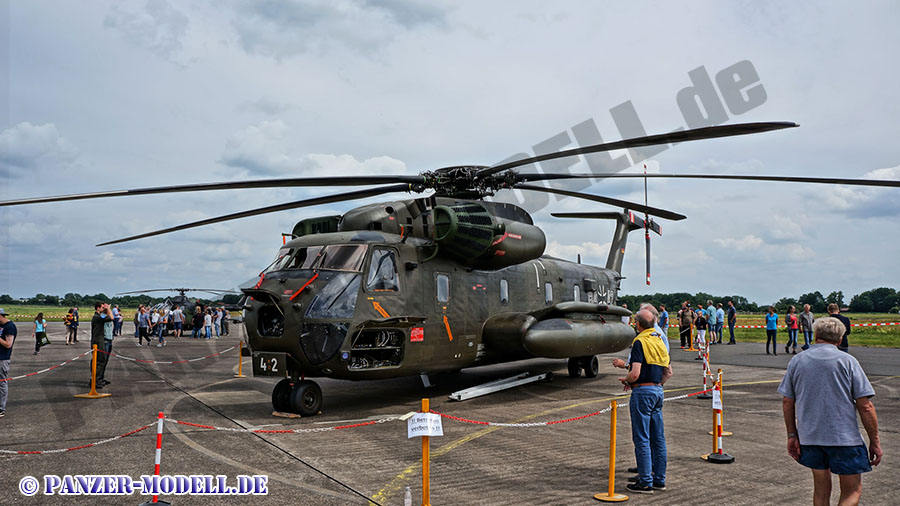

Gesamtansicht links

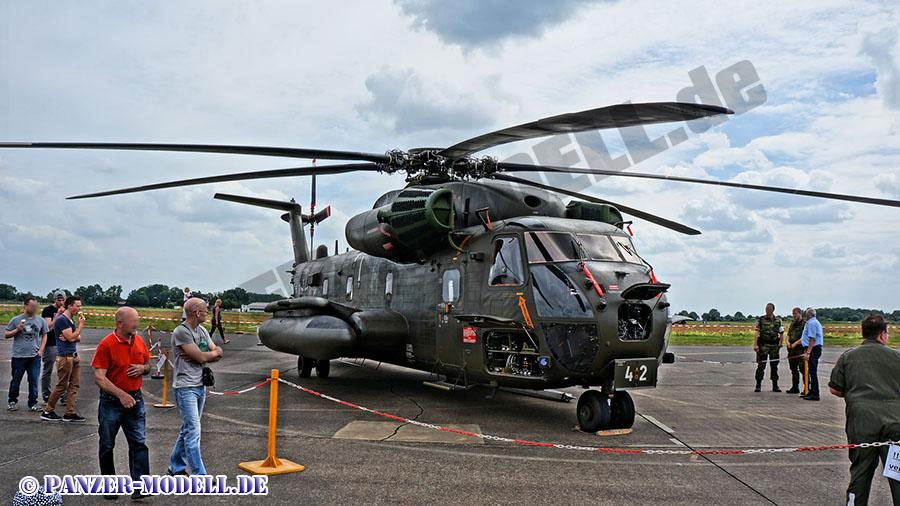

Gesamtansicht vorn links

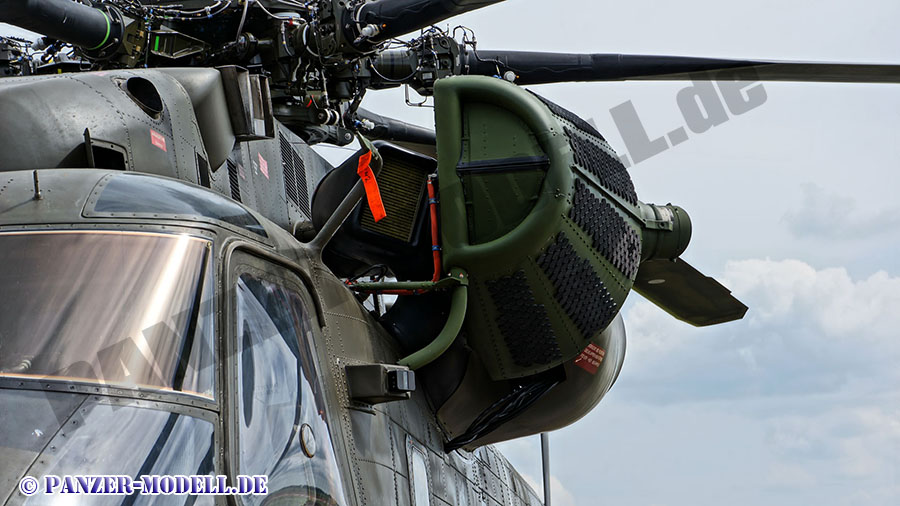

Blick von vorn auf das linke Triebwerk

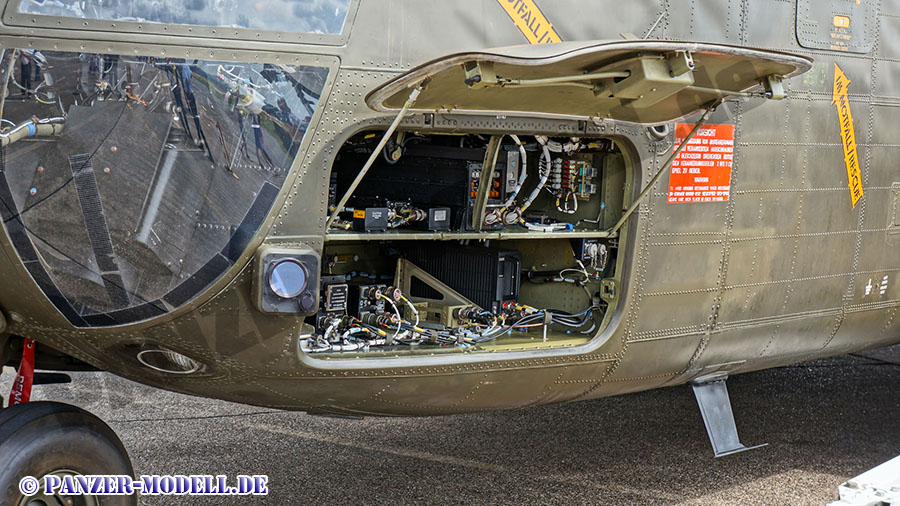

Wartungklappe Cockpit links

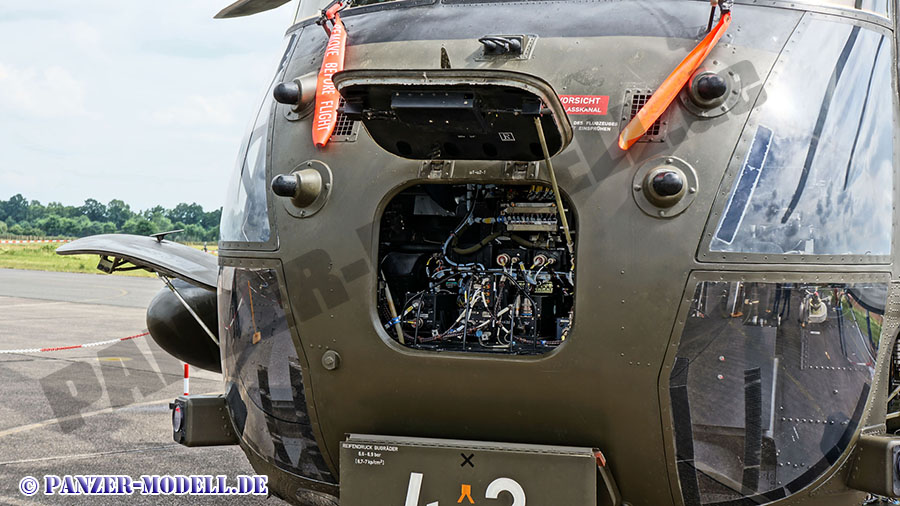

Wartungsklappe Cockpitfront

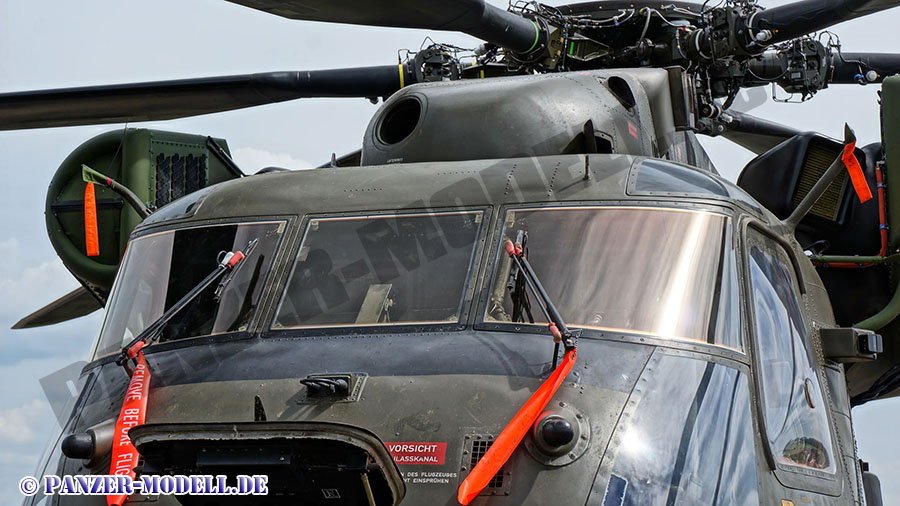

Frontverglasung Cockpit

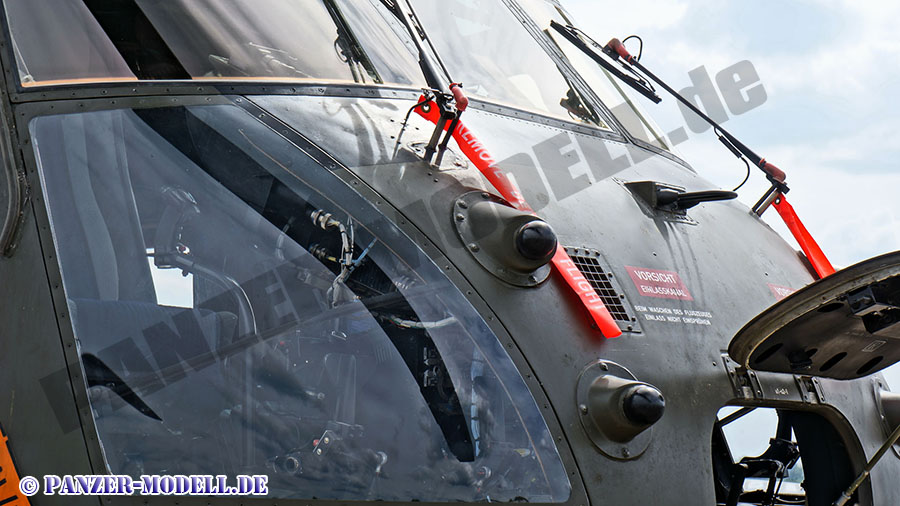

Cockpitfront links

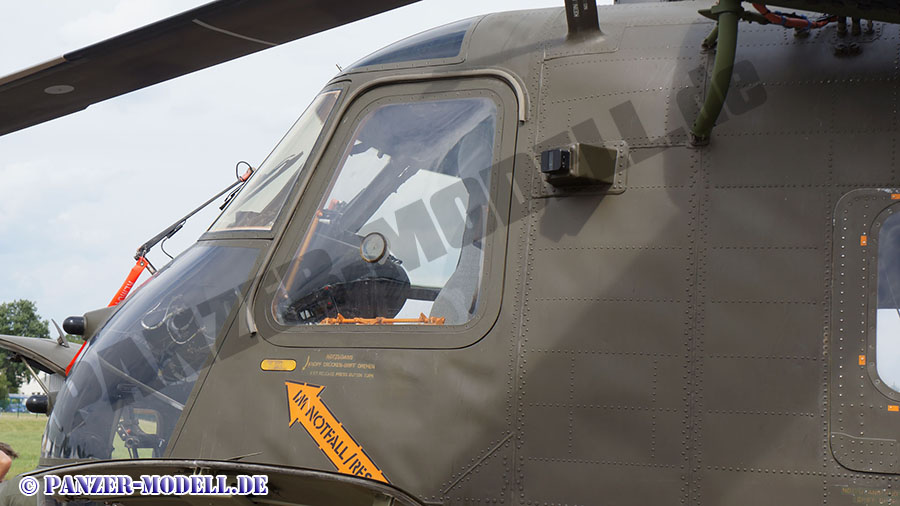

Rechtes Cockpitseitenfenster
b
Abwerfarer Zusatztank rechts

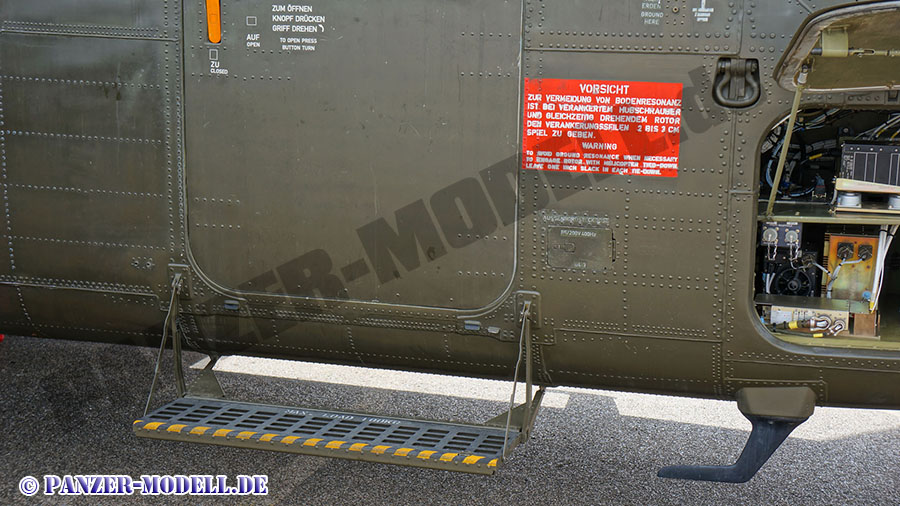

Zugangstür rechts mit Tritthilfe
Vorderer Ansatz Fahrwerkgondel rechts

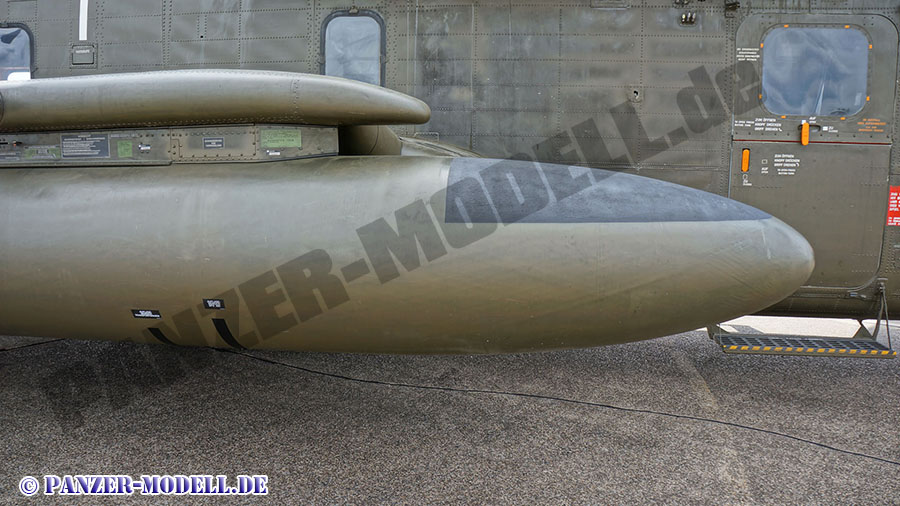

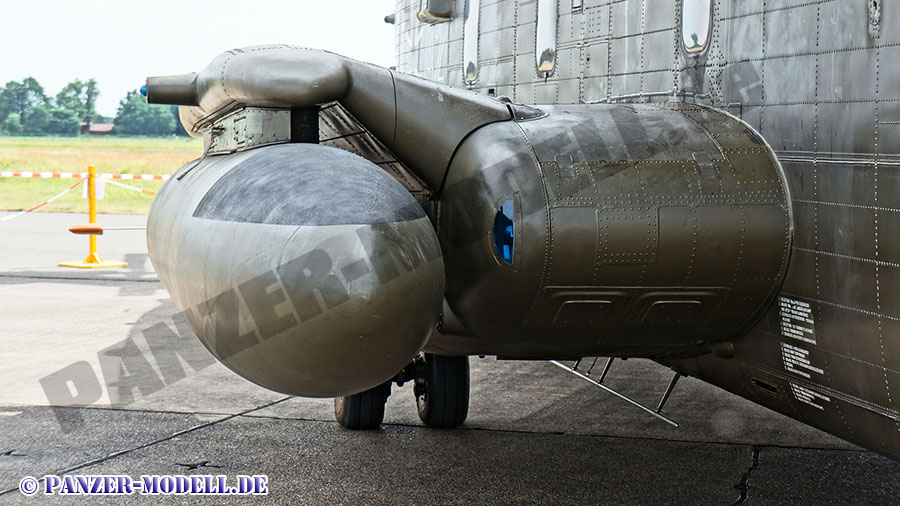

Zusatztank rechts
Positionsleuchte an Zusatztankahlter rechts

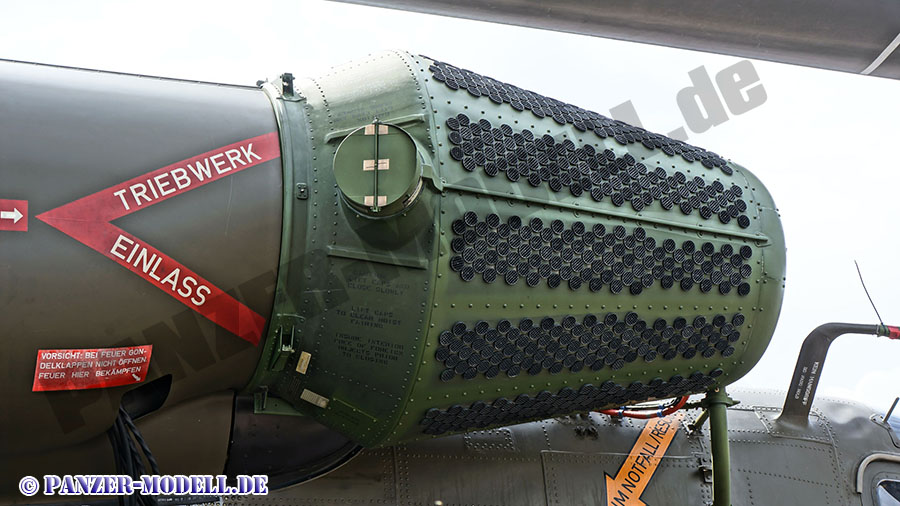

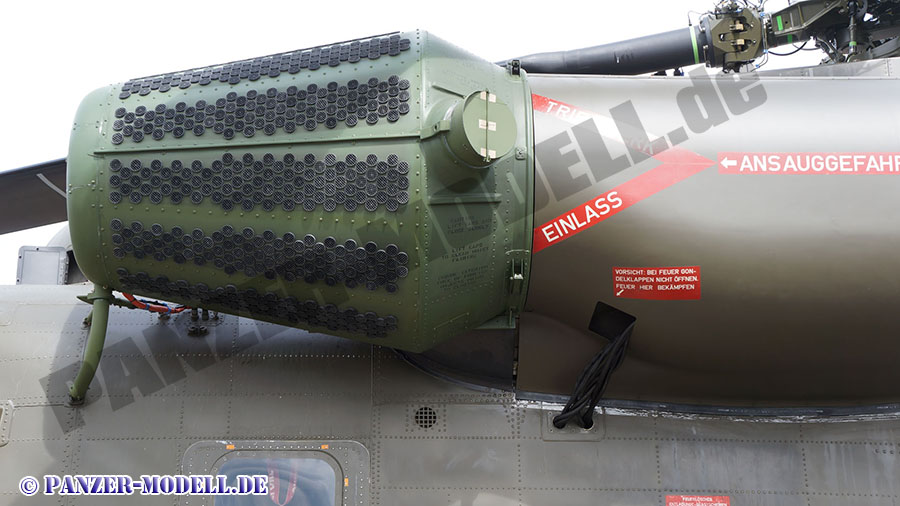

Neue Triebwerksluftfilter rechts

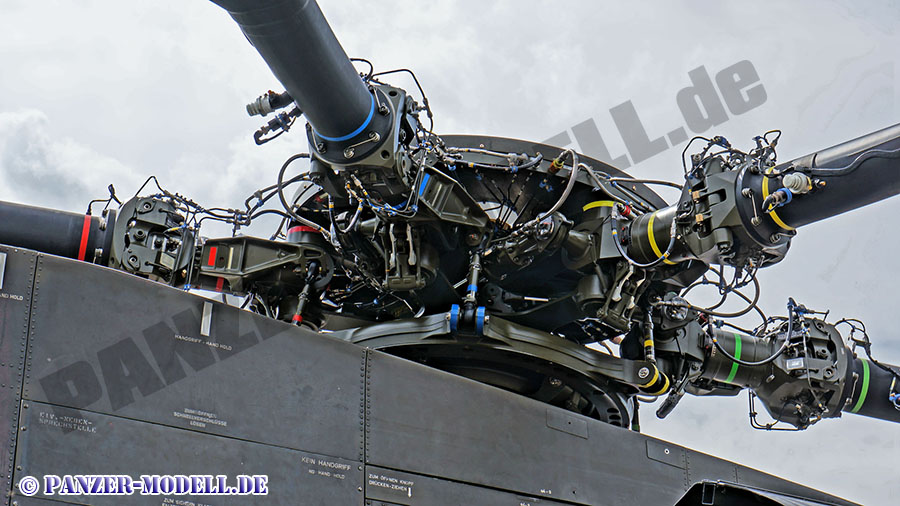

Rotorkopf

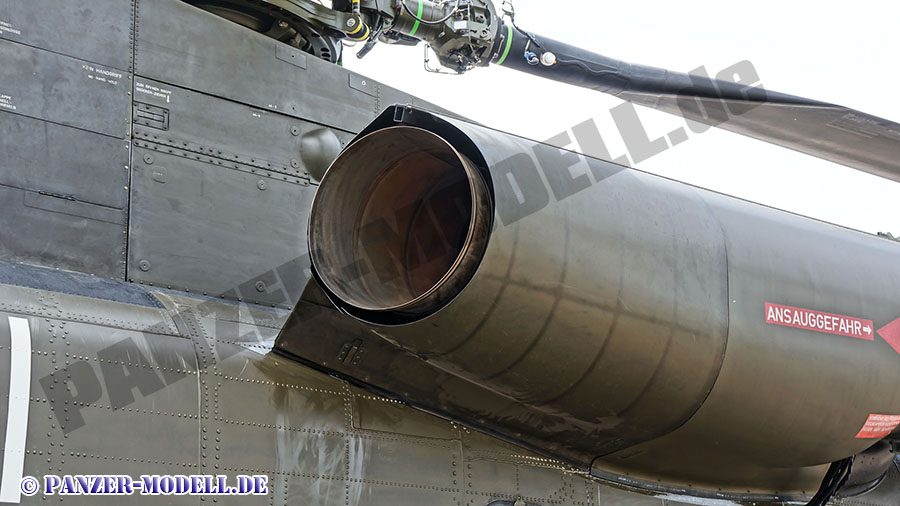

Triebwerkauslass rechts

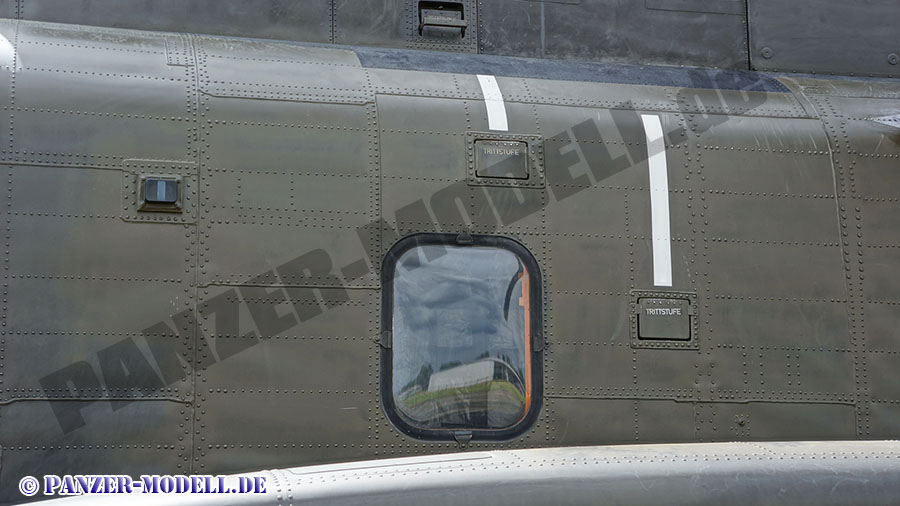

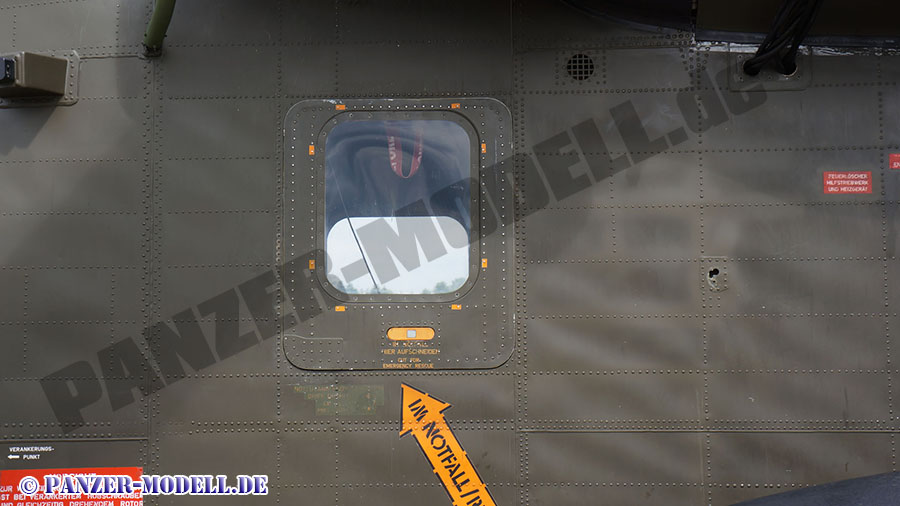

Kabinenscheibe rechts mittig

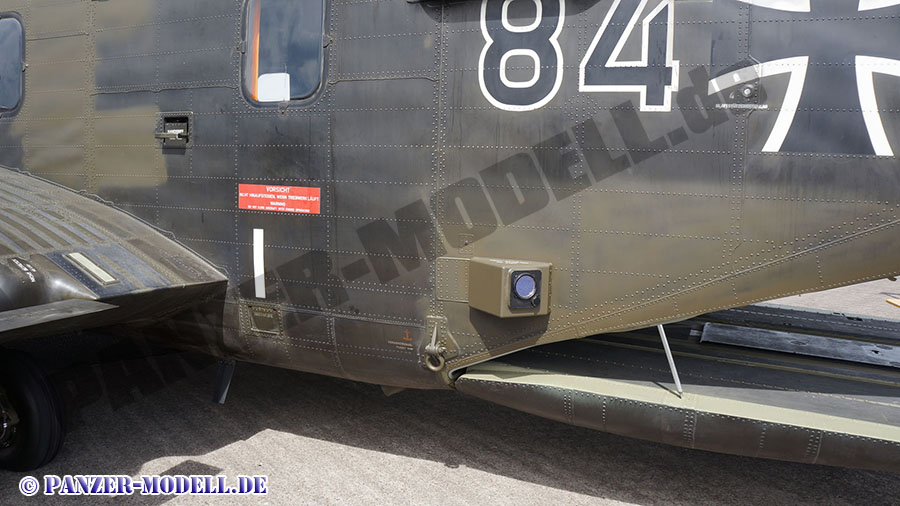

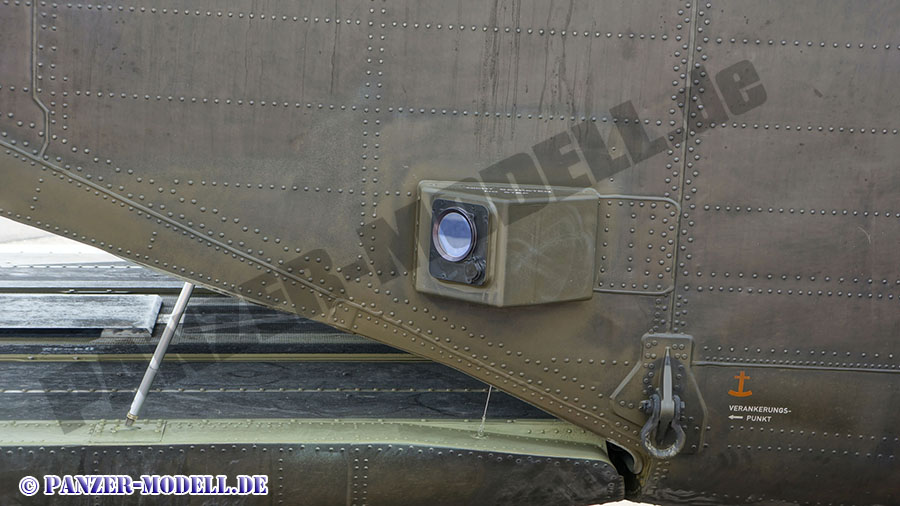

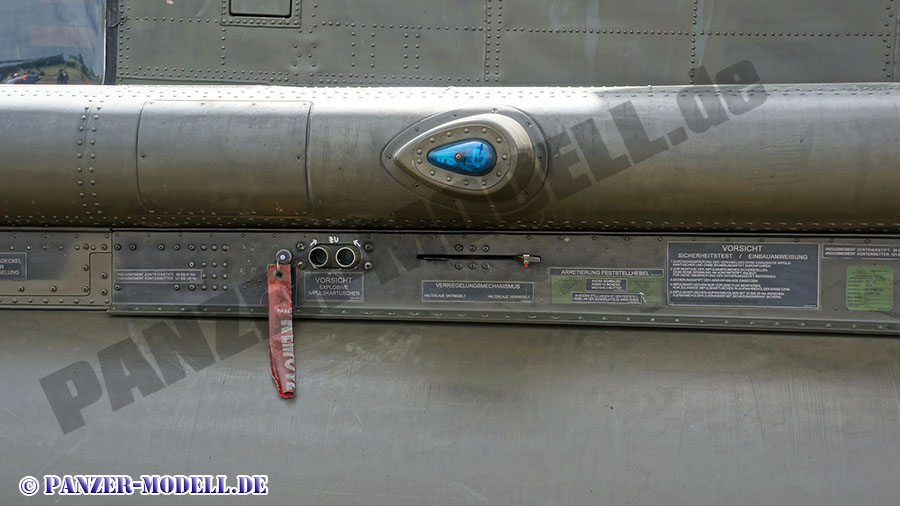

Detektor der Flugkörperwarnanlage

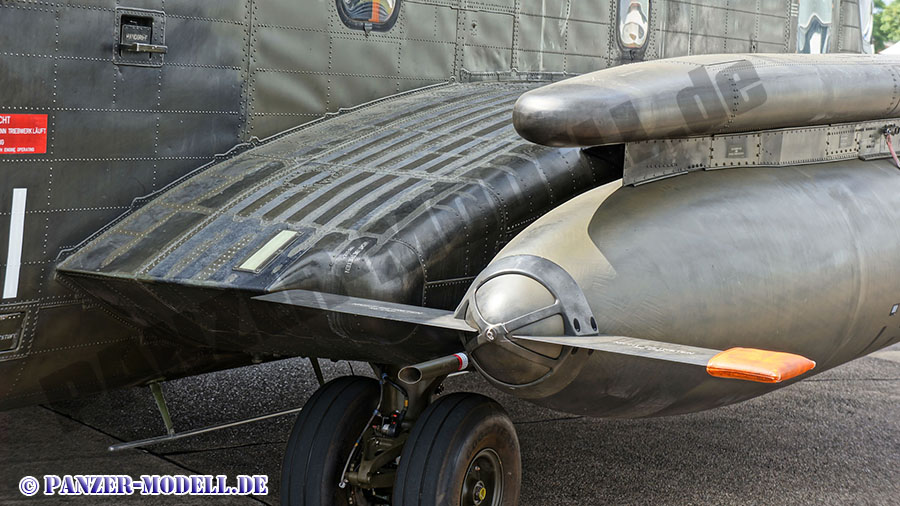

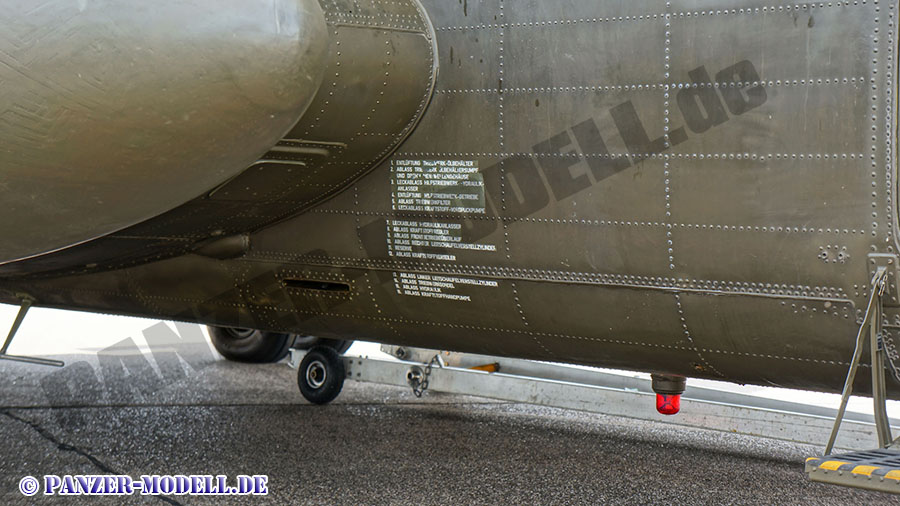

Heckseite Fahrwerkgondel und Zusatztank

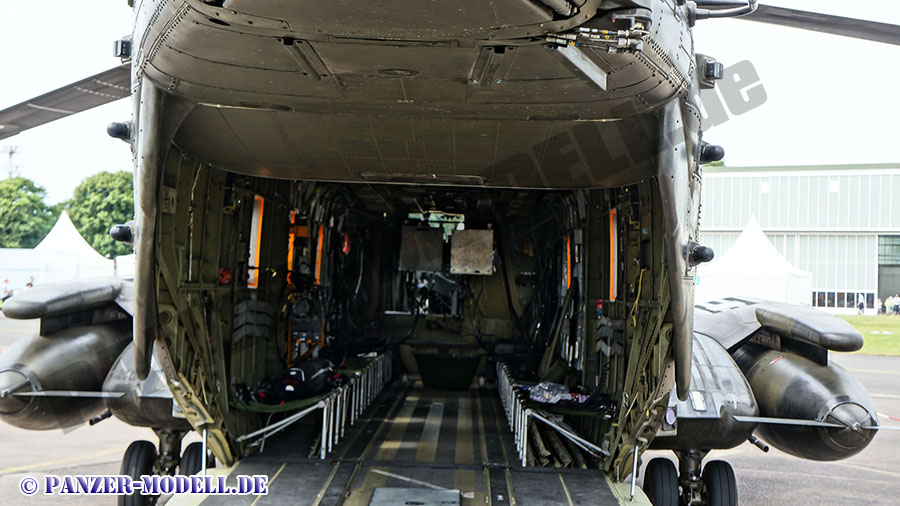

Geöffnete Heckrampe

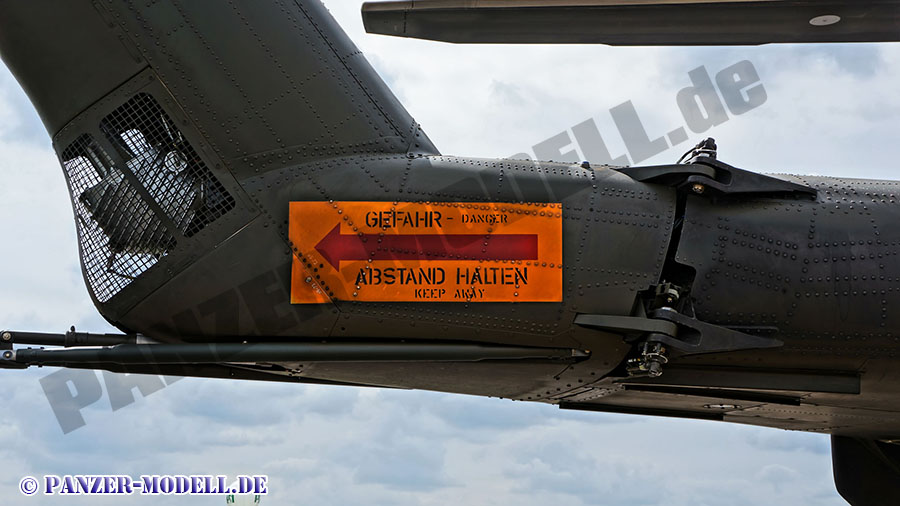

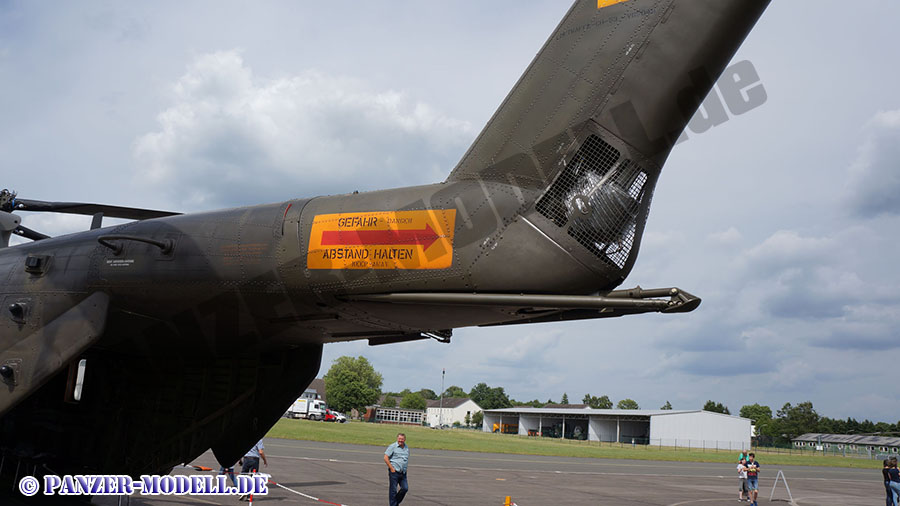

Endteil Heckrotorausleger von rechts

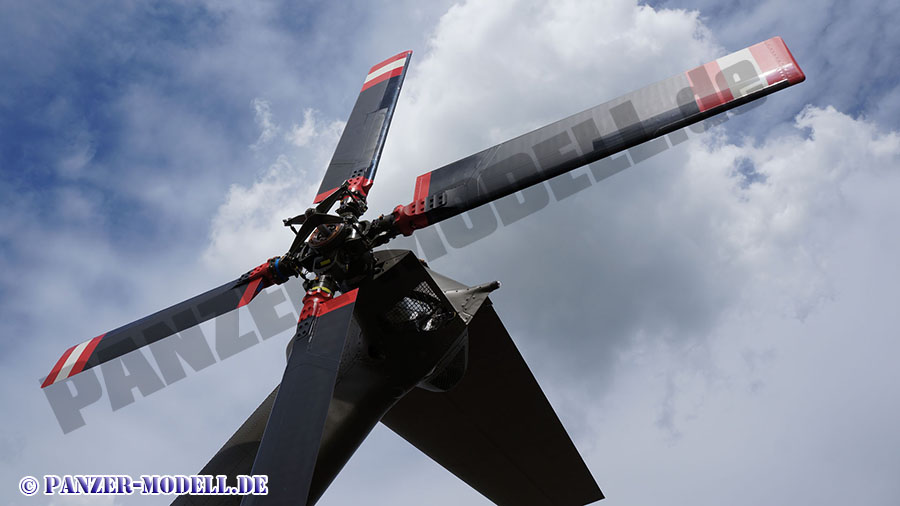

Heckrotor von links
Endteil Heckrotorausleger von links
Hintere Kabinenseite, links

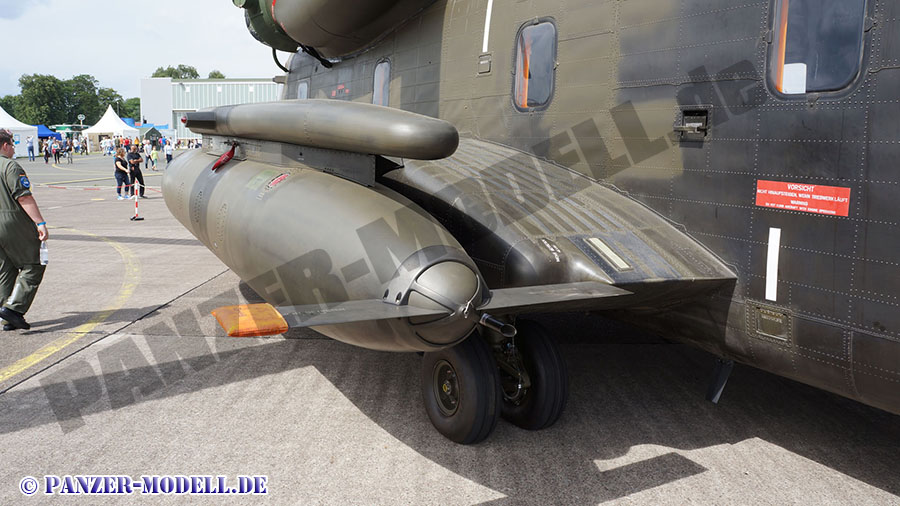

Heckseite Fahrwerkgondel und Zusatztank links

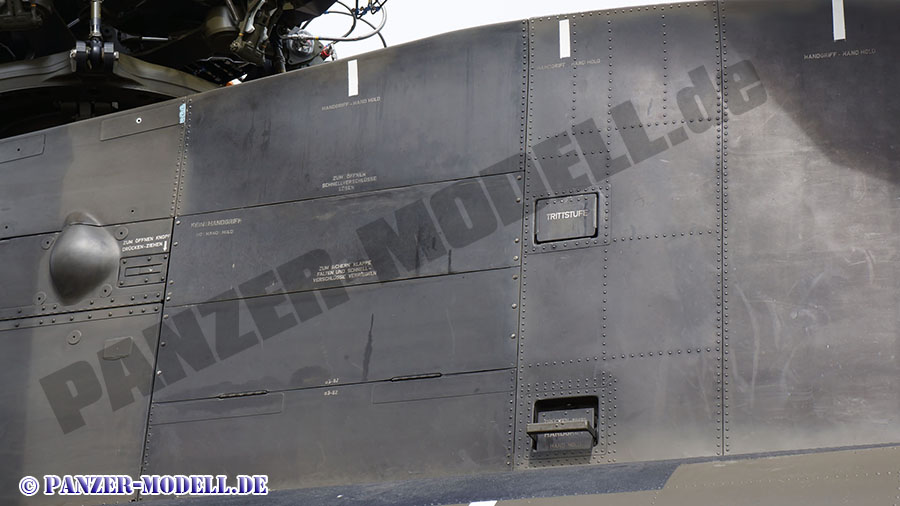

Aufstieghilfen Kabinenseite mittig, links

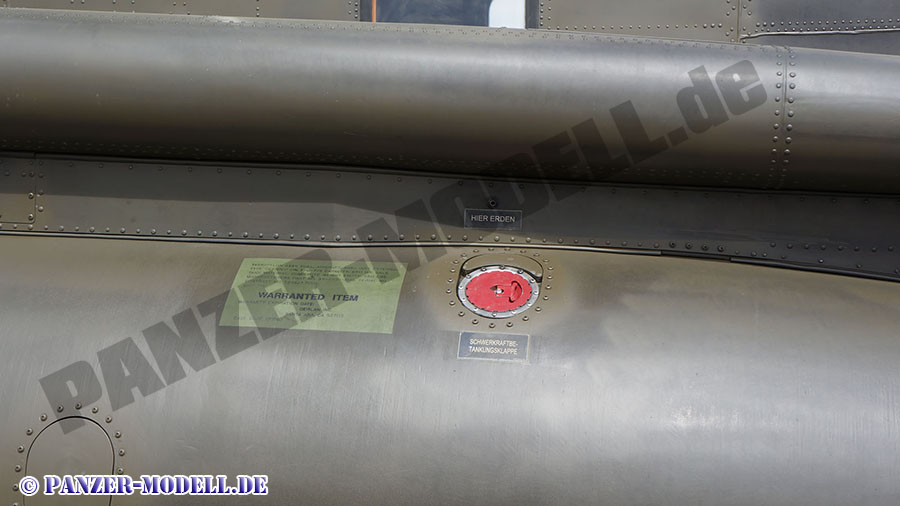

Betankungsöffnung Zusatztank links
Triebwerkfilter links
Kabinenfenster links vorn
Cockpitseitenfenster links
