GTK Boxer - Vorserie

Der GTK Boxer ist ein Gemeinschaftsprojekt von ARTEC, dem KMW, Rheinmetall sowie Stork PWV und Alvis Ltd. angehören.
Die Entwicklung für ein solches Fahrzeug wurde 1998 begonnen und seit Ende 2002 befinden sich einige Vorserienfahrzeuge in der Erprobung, die bis heute (2007) andauert - 2006 wurde eine Einführung von 272 Boxer in die Bundeswehr beschlossen.
Das Fahrzeug ist als 8x8 Fahrzeug modular aufgebaut und momentan mit einem Gruppentransportmodul für 7 Soldaten ausgestattet.
Der Boxer ist 7,88m lang, 2,99m breit und 2,37m hoch. Das Gefechtsgewicht beträgt etwa 31 Tonnen. Der Boxer ist mit einem 730PS starken Dieselmotor ausgerüstet und kann eine Geschwindigkeit von etwa 100km/h erreichen. Die Watfähigkeit beträgt 1,5m. Die Bewaffnung besteht aus einem MG3 oder einer 40mm Granatmaschinenwaffe.

Seitenangaben beziehen sich auf "In Fahrtrichtung gesehen"

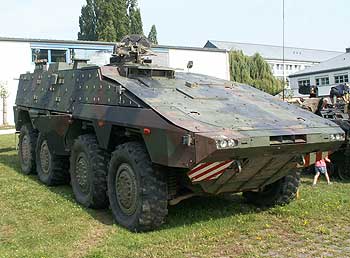

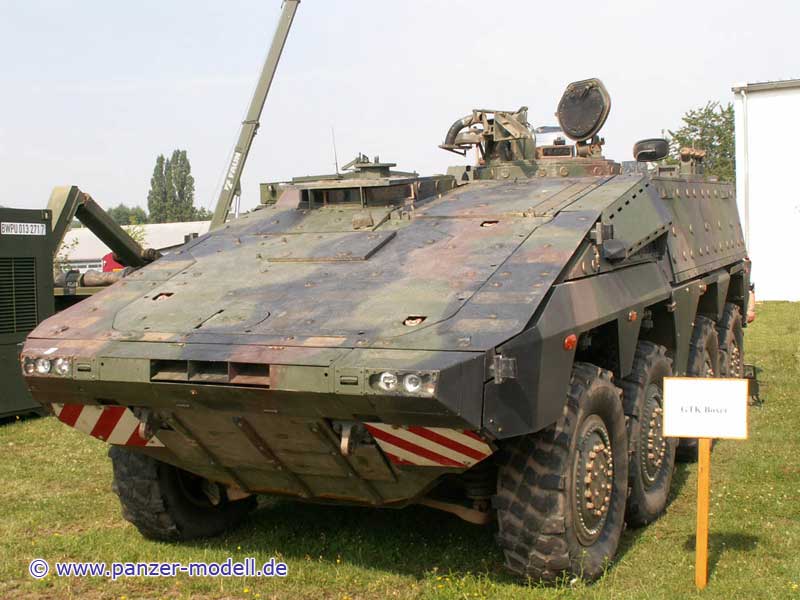

Gesamtansicht vorn links

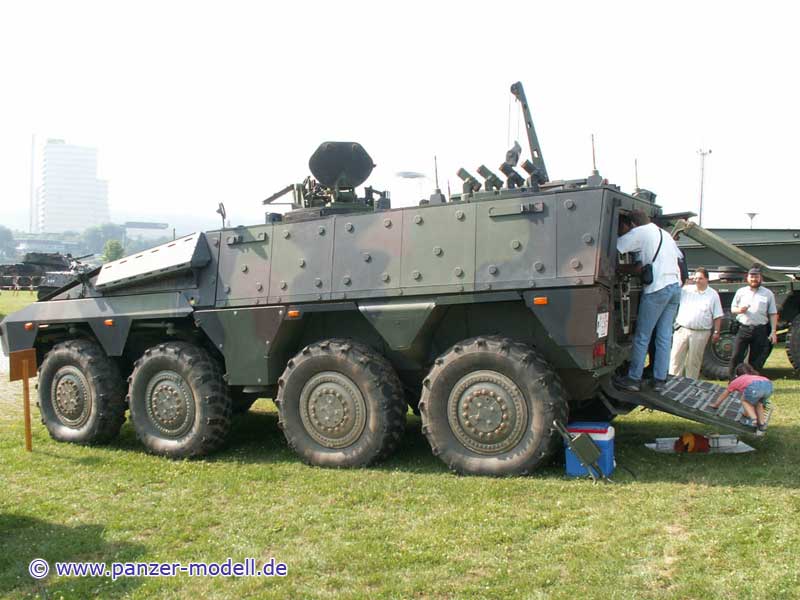

linke Seite

linke Seite

Gesamtansicht hinten rechts

rechte Seite

Frontansicht

vordere linke Ecke

linker Vorderreifen mit Aufhängung

linke Seite vorn

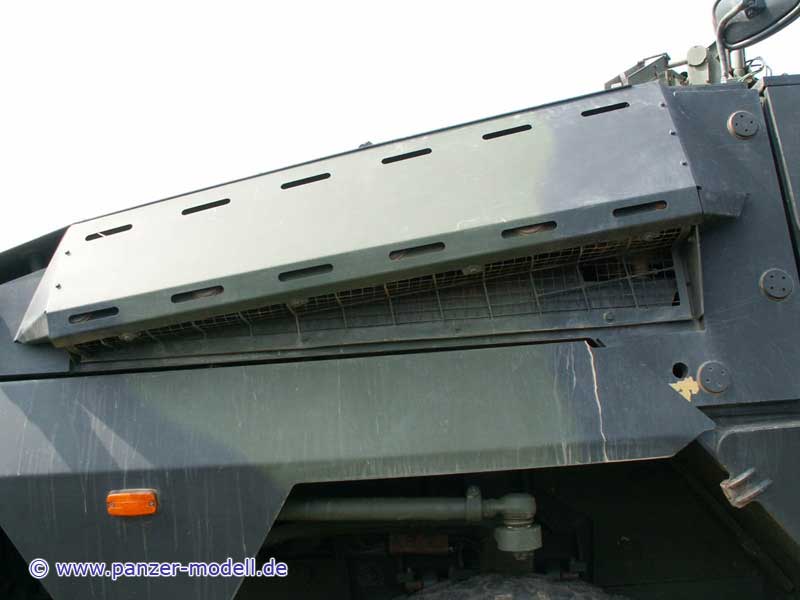

Motorlüftung

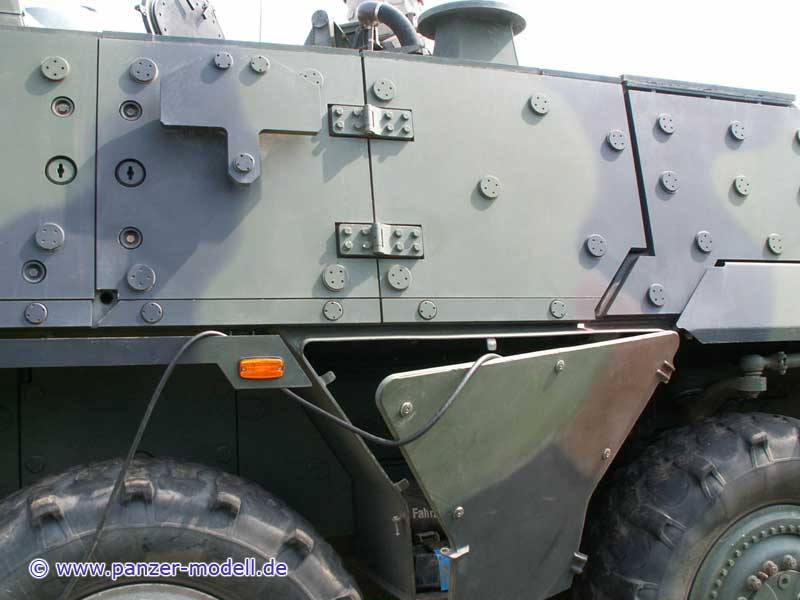

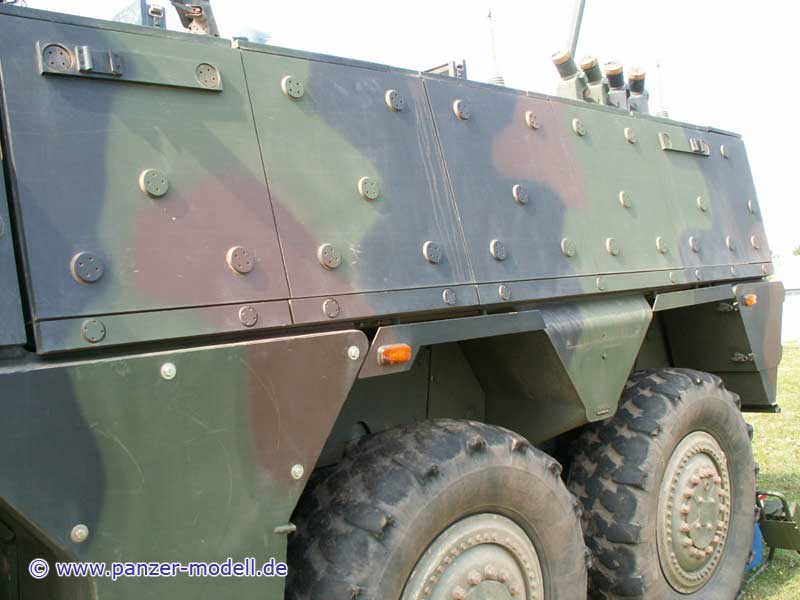

linke Aufbauwand/Modulwand

Bereich zwichen Hinterachsen links

linke hintere Ecke

Heckseite links - deutlich ist die Form des Moduls auf den Fahrgestell erkennbar

Heckklappenmechanismus

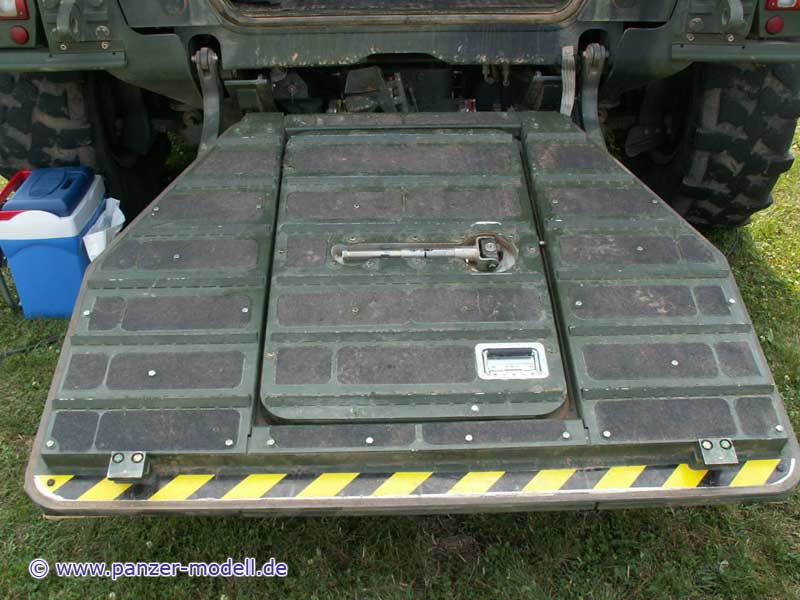

Heckklappe abgesenkt

Oberflächenstruktur Heckklappe

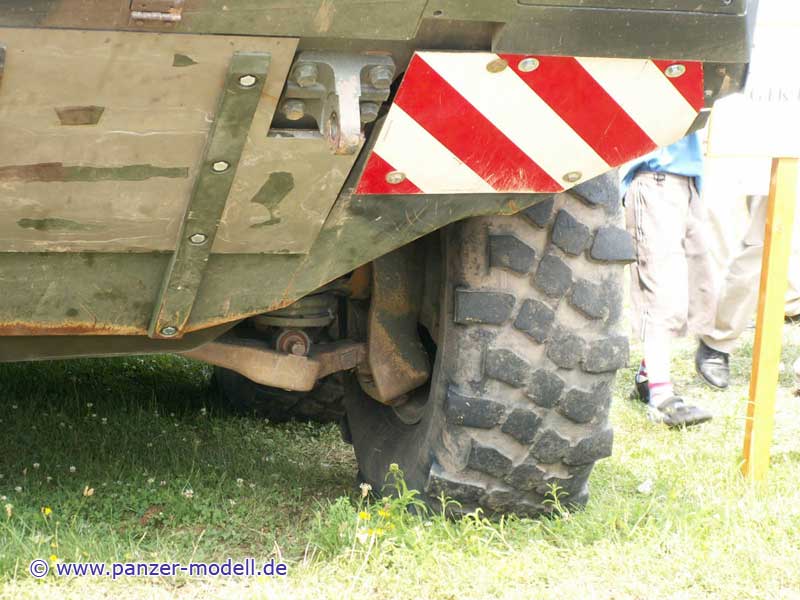

rechter hinterer Reifen mit Aufhängung

untere, rechte Heckseite

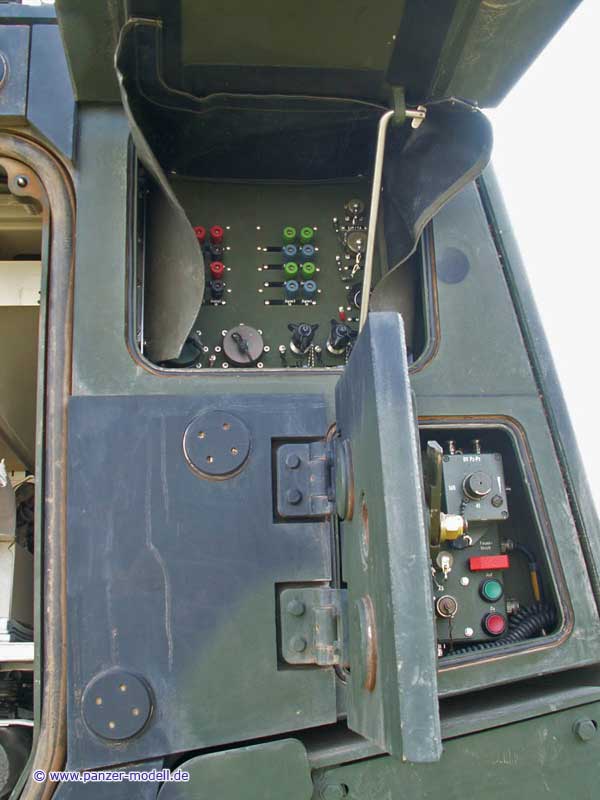

Kommunikationseinrichtungen in rechter oberer Heckseite des Moduls

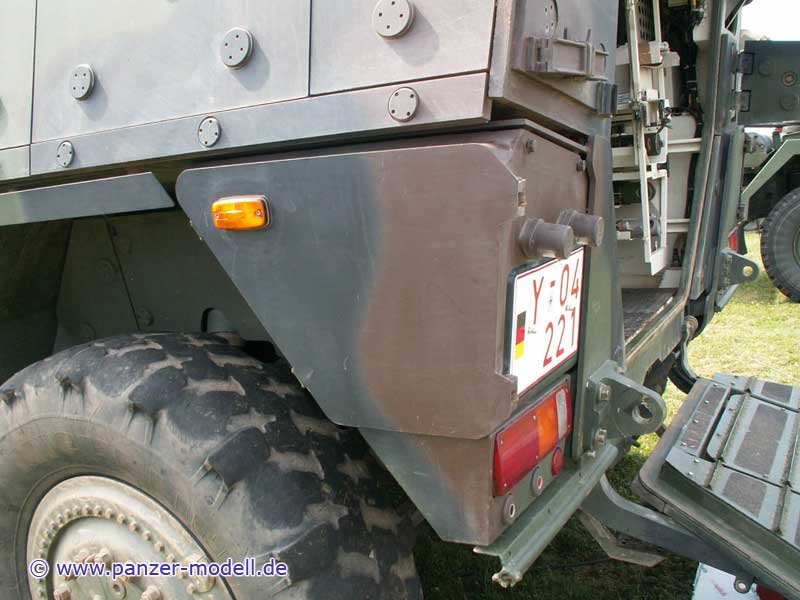

hintere rechte Seite

rechter Heckreifen - Druck kann über Reifendruckregelanlage reguliert werden

Bereich der beiden Heckachsen rechts

Bereich zwischen Vorder und Hinterachsen rechts

hintere Vorderachse mit Steuerstange

vordere Vorderachse mit Steuerstange

vordere rechte Seite

vordere rechte Ecke

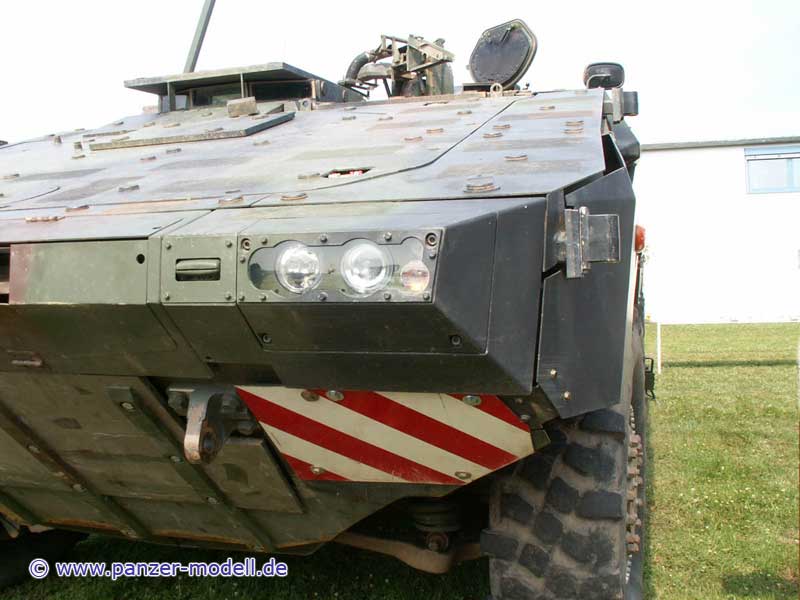

Beleuchtungseinrichtung vorn rechts

Bugplatte rechts

Fahrerwinkelspiegel

Details Bugplatte vorn mittig

linke Seite Bugplatte

unterer Wannenbug

Bugplatte von oben

Fahrererker von oben

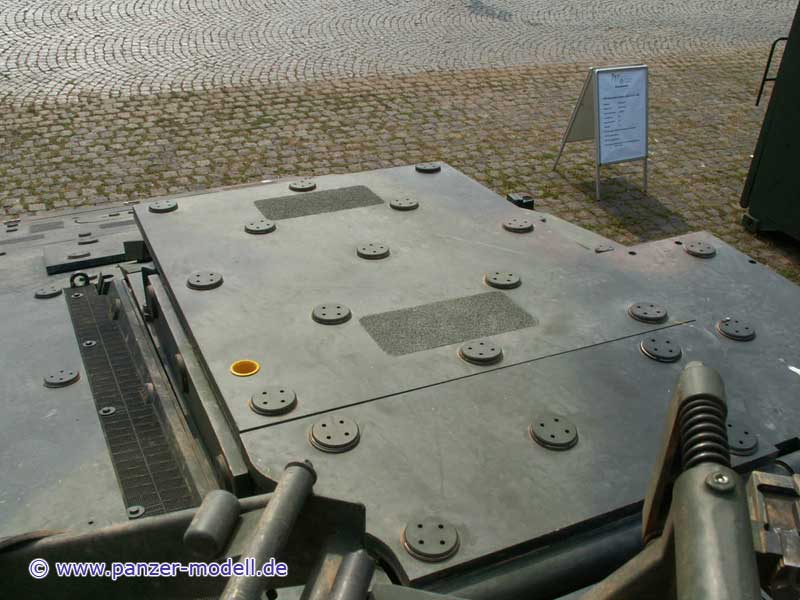

rechte, vordere Oberseite Modul

rechte Oberseite Modul

rechte, hintere Oberseite Modul

linke, hintere Oberseite Modul

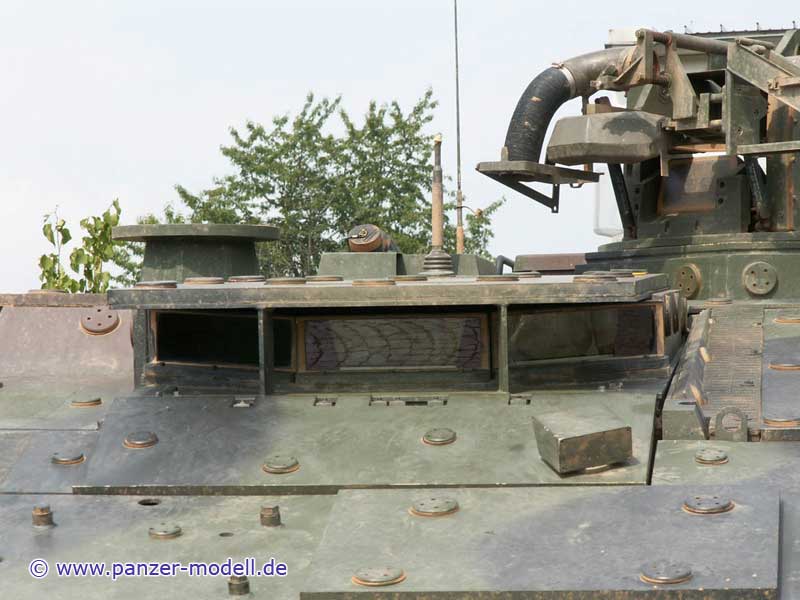

linke, vordere Oberseite Modul

Waffenstation

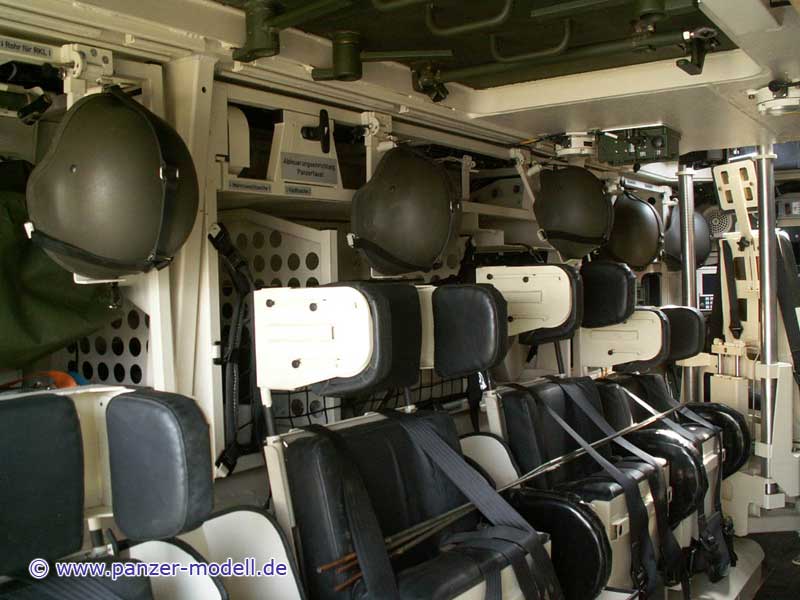

Innenraum des Transportmoduls

Linke Seite Innenraum

Deckenplatte Innenraum

Fahrerplatz
