Seitenangaben beziehen sich auf "In Fahrtrichtung gesehen

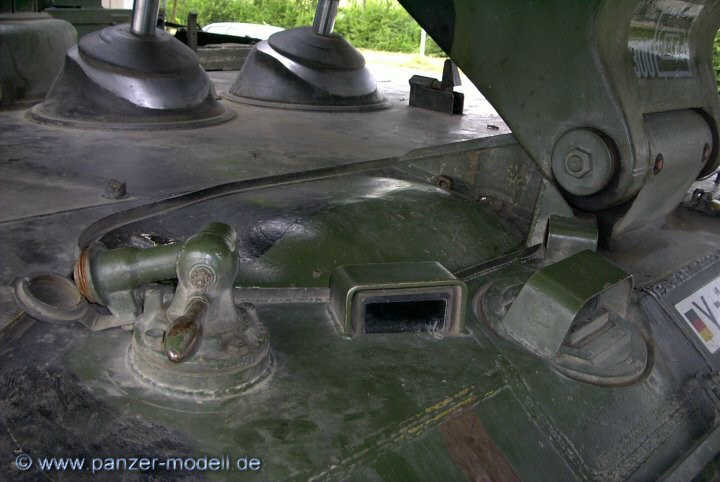

 Vor der Fahrerluke ist der Anschluss des Suchscheinwerfers zu sehen |
 Blick von hinten auf den Ausleger |

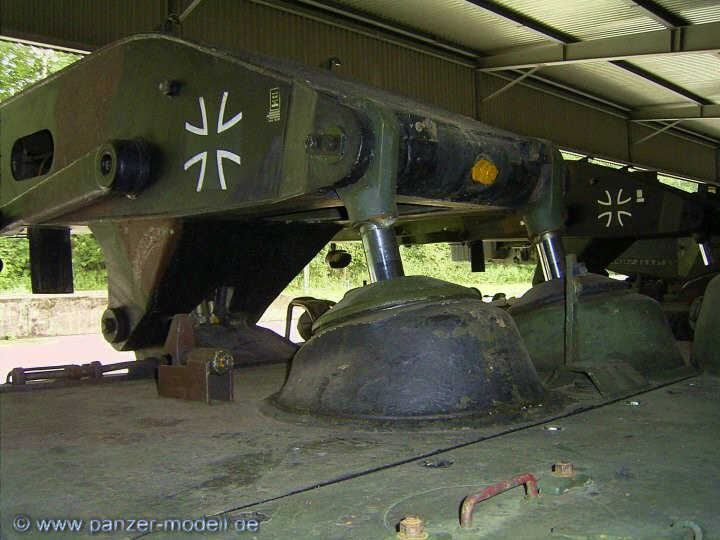

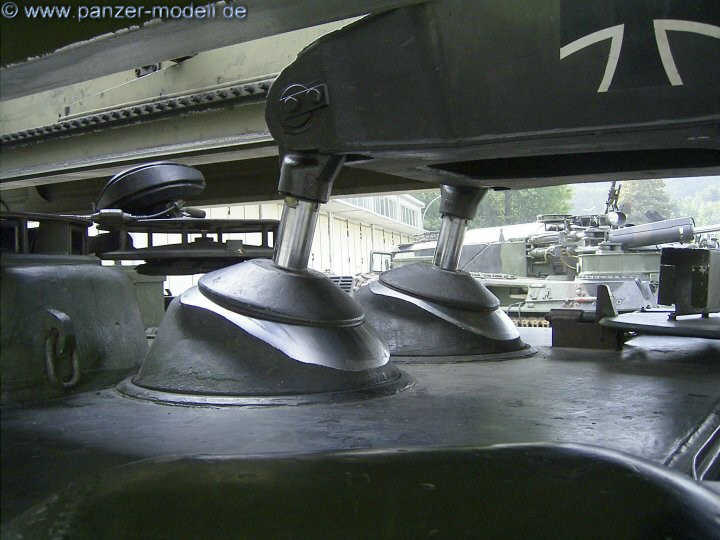

 Hydraulikzyilnder des vorderen Auslegers |
 ...Hydralikzylinder aus 2 Uhr gesehen - beachte die Abnutzung am Fuss! |

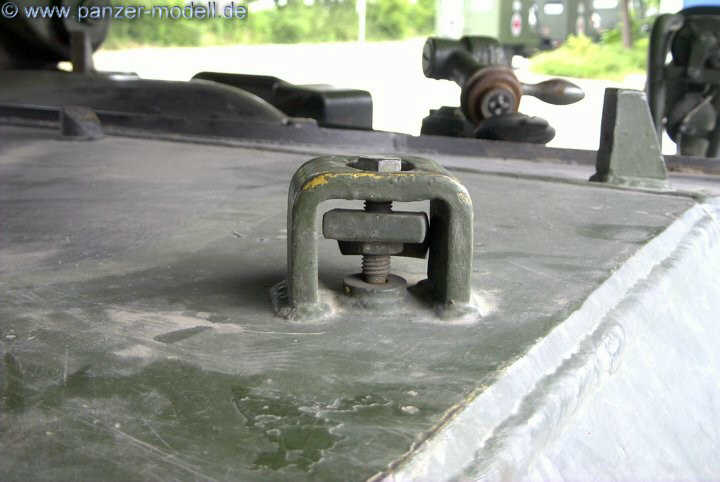

 Halterung rechts hinter der Fahrerluke |

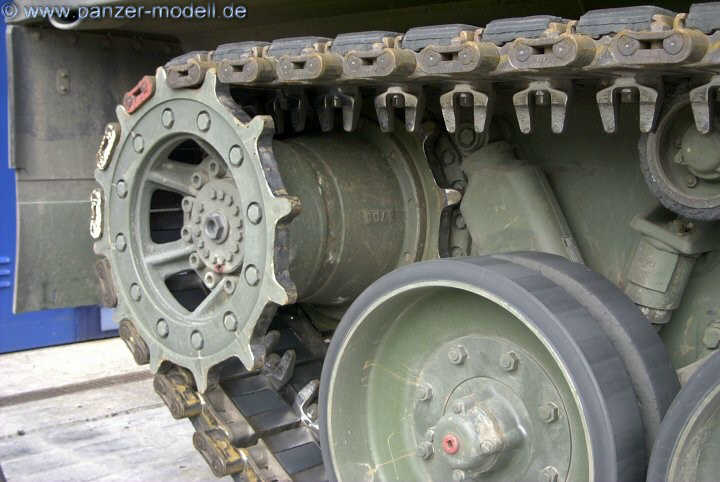

 Das Treibrad |

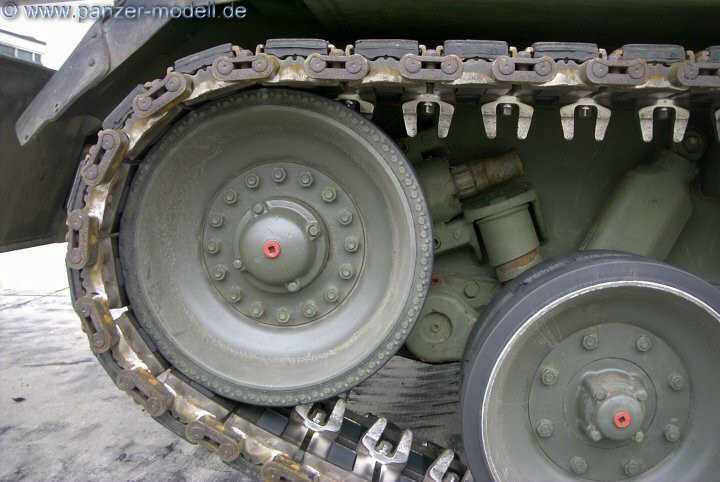

 Leitrad links |
 Blick auf den Kettenspanner |

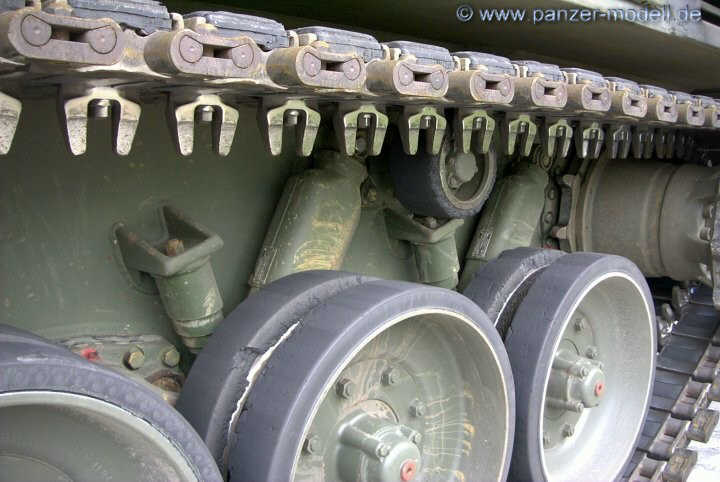

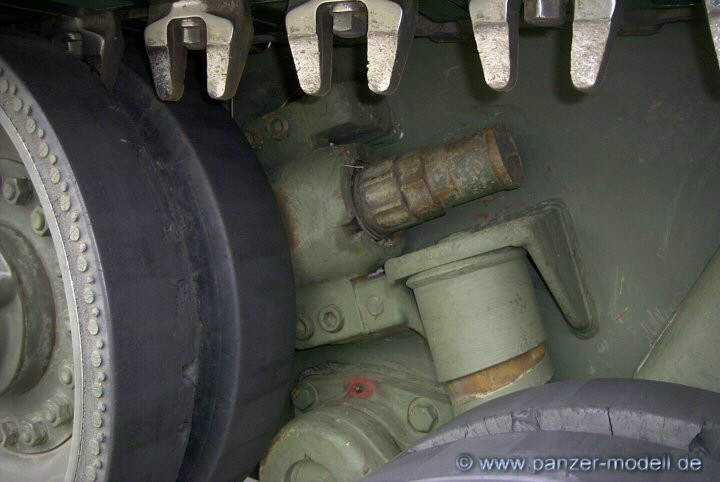

 Hinterste Stützrolle und Stoßdämpfer |
 Blick entlang des untersten Brückenelements |
 Diese Stützrollen laufen in einer Schiene der Brücke |
 Hebel am vorderen Ausleger |
 Das "Treibrad" zum Ausfahren und Einholen der Brücke |
 Blick von vorn auf den Ausleger |

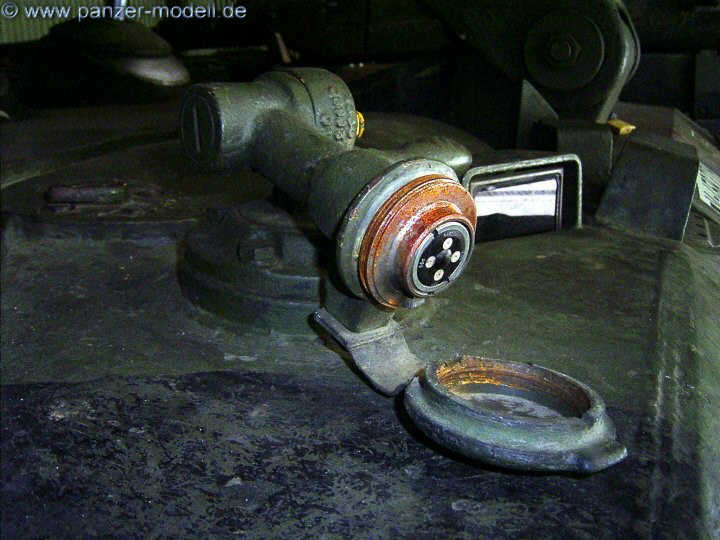

 Anschluss des Suchscheinwerfers |

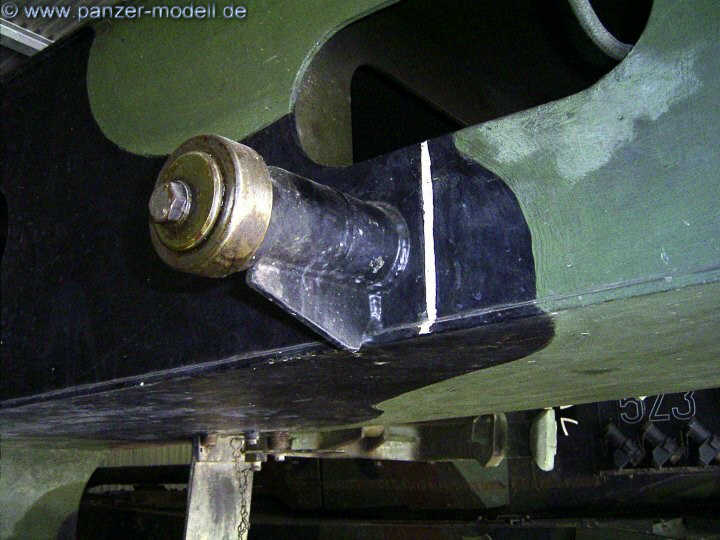

 Stützrolle am Ausleger |
 Rückspiegel und Hilfsmarkierungen am Ausleger von der Wanne aus gesehen |

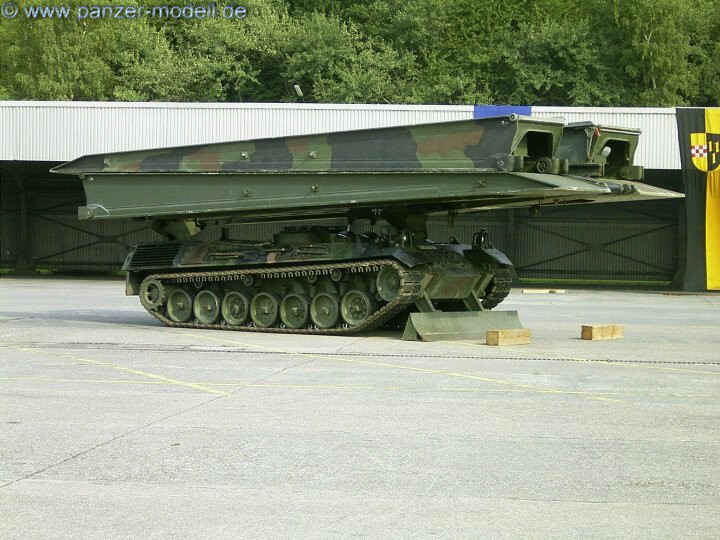

 Biber beginnt den Verlegevorgang... |
 Zunächst wird das untere Brückenelement vorgeschoben... |
 ...dann das ober abgesenkt und eingerastet... |

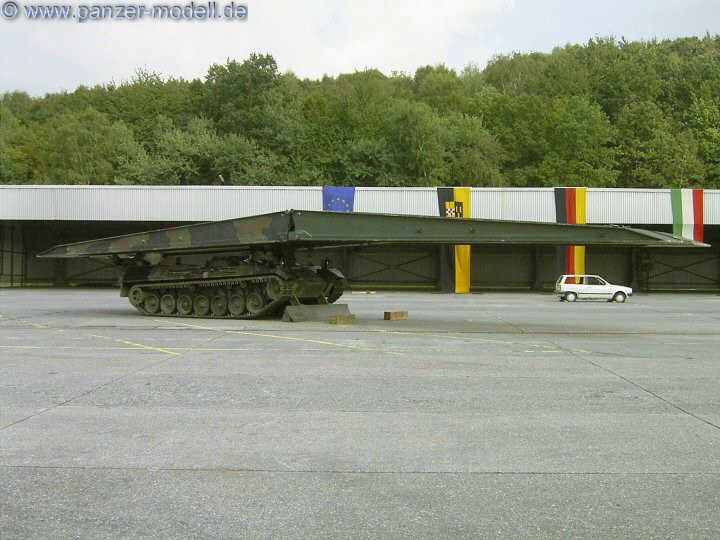

 ...bevor die komplette Brücke ausgefahren werden kann |

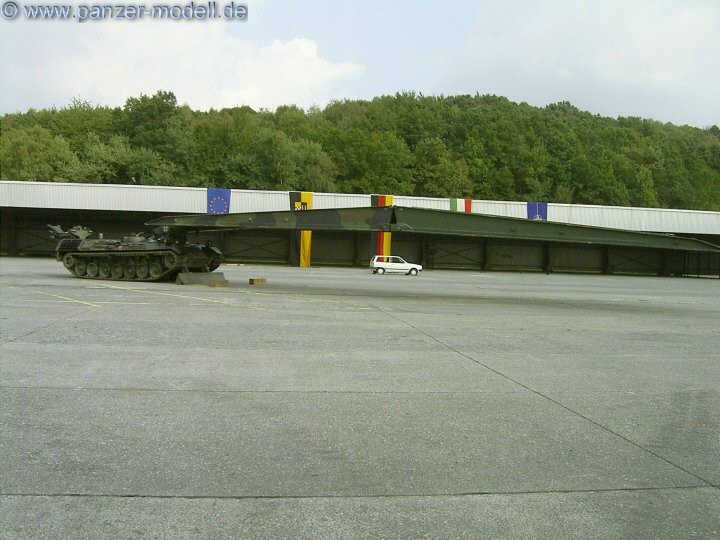

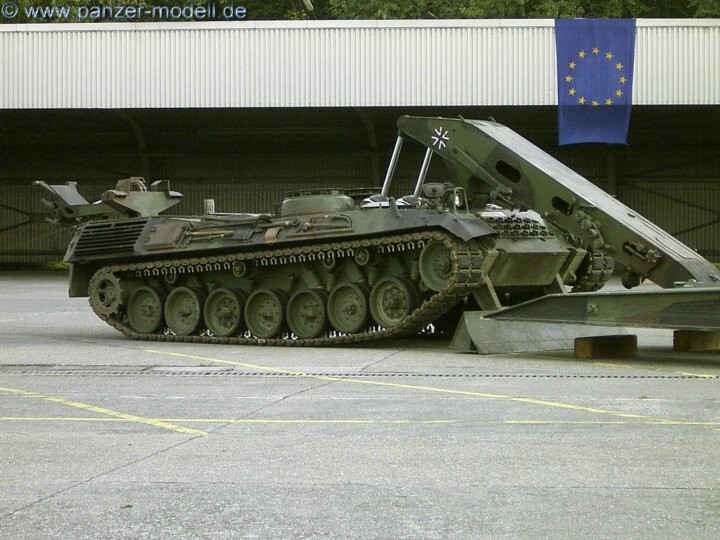

 Der Ablegevorgang ist fast beendet |

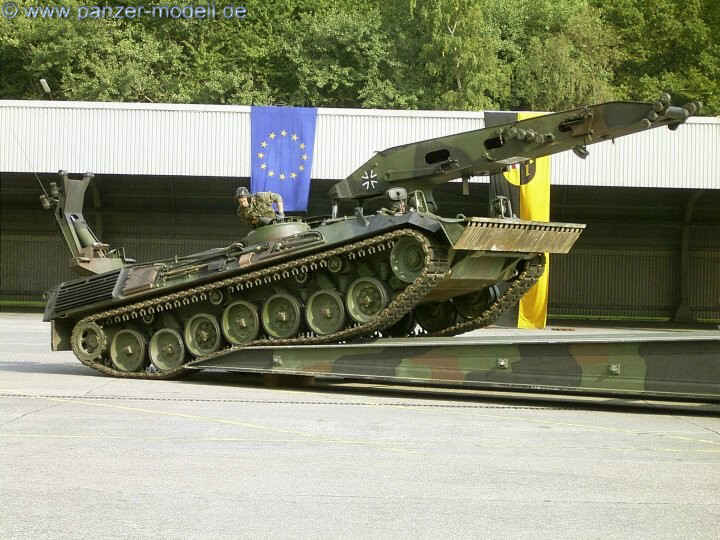

 Der Biber befährt seine eigene Brücke |
 Blick unter ein abgelegtes Brückenelement |
 Hauptstreben im Mittelteil der Brücke |
 Hilfsstrebe im äußeren Bereich |

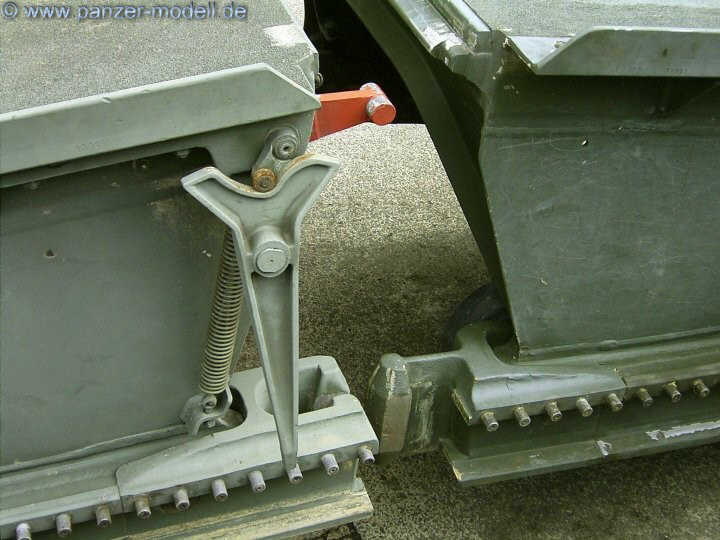

 Gut zu erkennen der Verriegelungsmechanismus und die kleinen Führungszähne |
