Der 70-t-Auflieger hat pro Seite sieben Pendelachsen mit Zwillingsreifen, von denen die zwei ersten und die vier letzten lenkbar sind, um Wendekreis und Reifenabrieb zu reduzieren. Jede dieser Achsen passt sich jeder Bodenunebenheit an wodurch der Sattelauflieger voll geländegängig ist. Dazu trägt auch der kompensierende schwanenhals bei. Der Lenkeinschlag ist auch unabhängig von der Zugmaschine von einem separaten Bediener einstellbar um das Gespann auch durch schwierige Straßenverhältnisse zu bugsieren. Zur Traktionserhöhung/Verringerung des Widerstands im Gelände lassen sich die beiden ersten Achsen hydraulisch anheben.
Die hydraulischen Abstützungen ermöglichen das Abstellen auch eines voll beladenen Aufliegers.
Ausser Fahrzeugen können mit diesem Auflieger auch Container bis 20 Fuß transportiert werden. Die Ladefläche ist 11,8m lang und 2,98m breit. Durch Klappteile lässt sich die Ladefläche auf 3,30m verbreitern.
Das zulässige Gesamtgewicht des Aufliegers beträgt 101t, die Gesamtlänge beträgt 16,08m.
Seitenangaben beziehen sich auf "In Fahrtrichtung gesehen"
Gesamtansicht rechts vorn
Gesamtansicht rechts vorn
Frontansicht

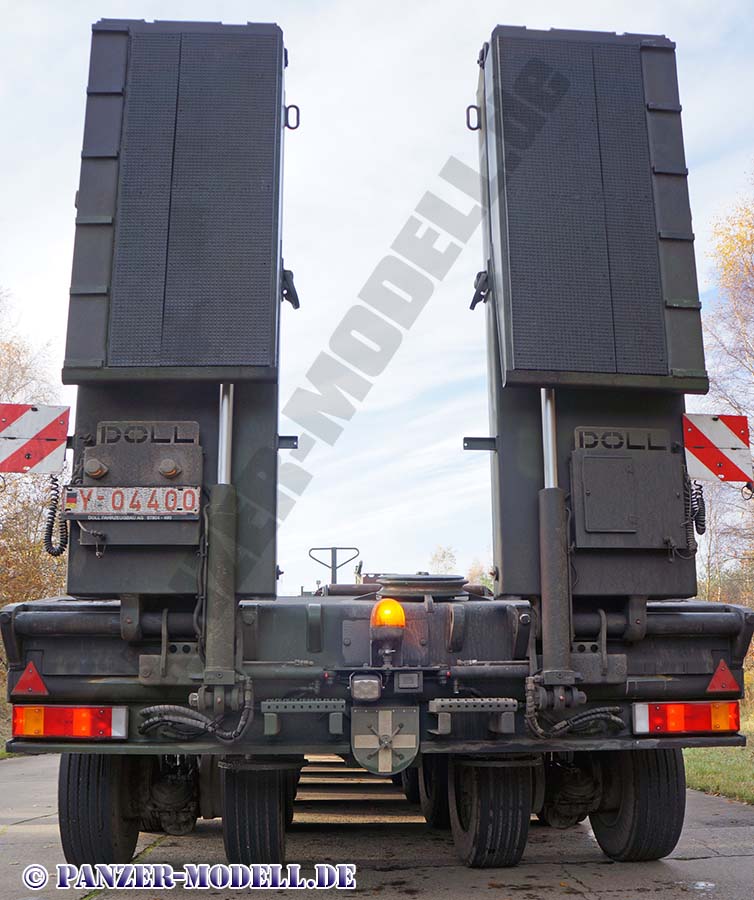

Heckansicht

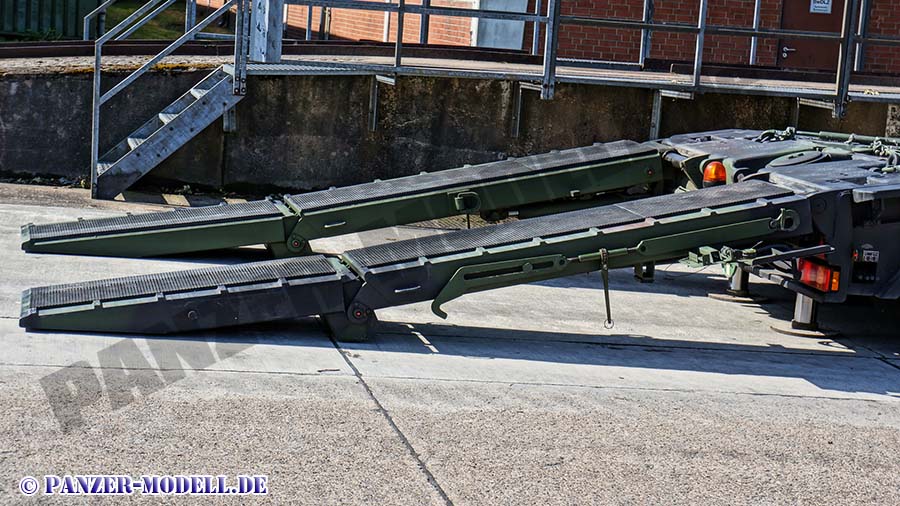

Abgeklappte Rampen von rechts

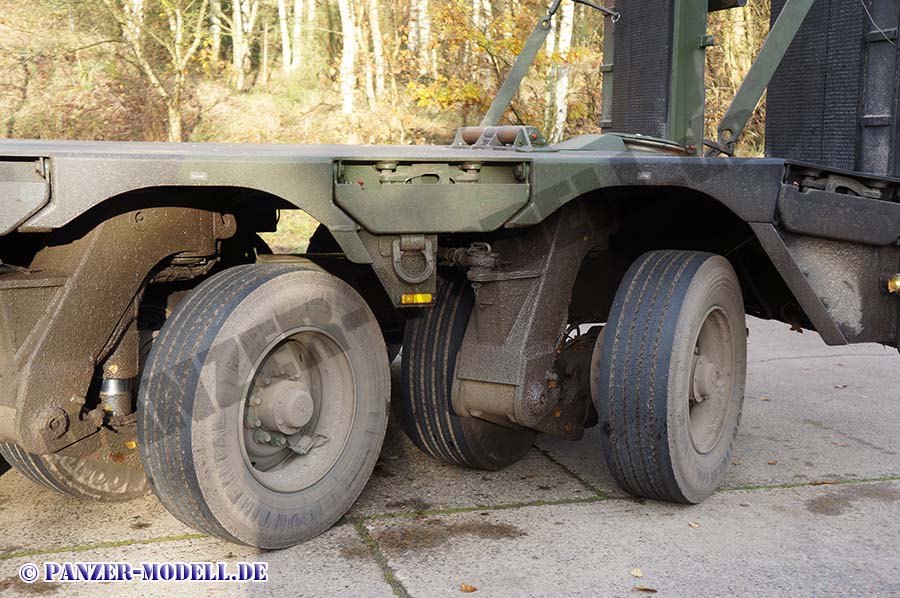

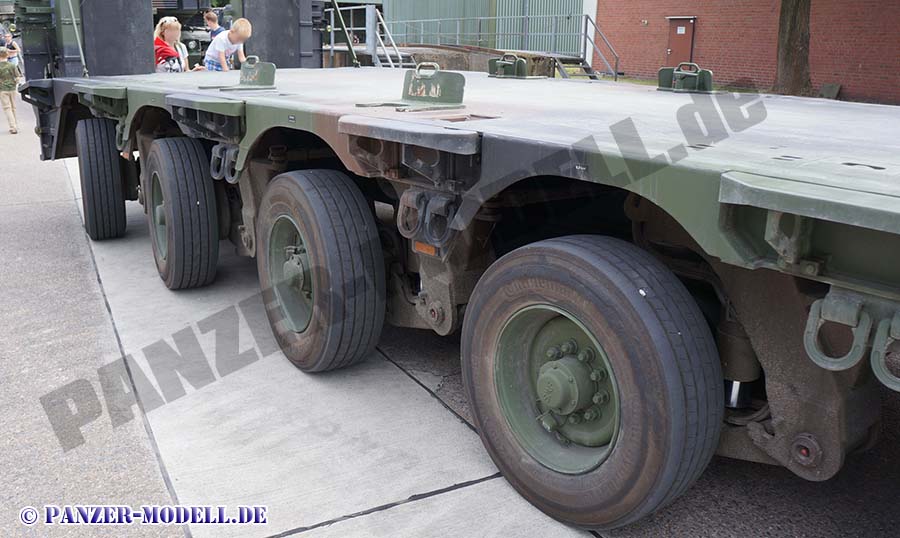

Hintere vier Reifen rechts

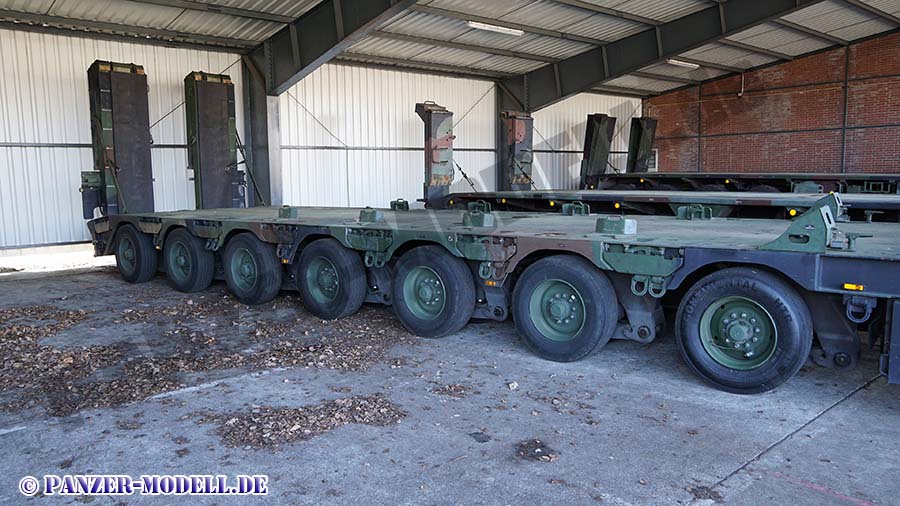

Rechte Seite

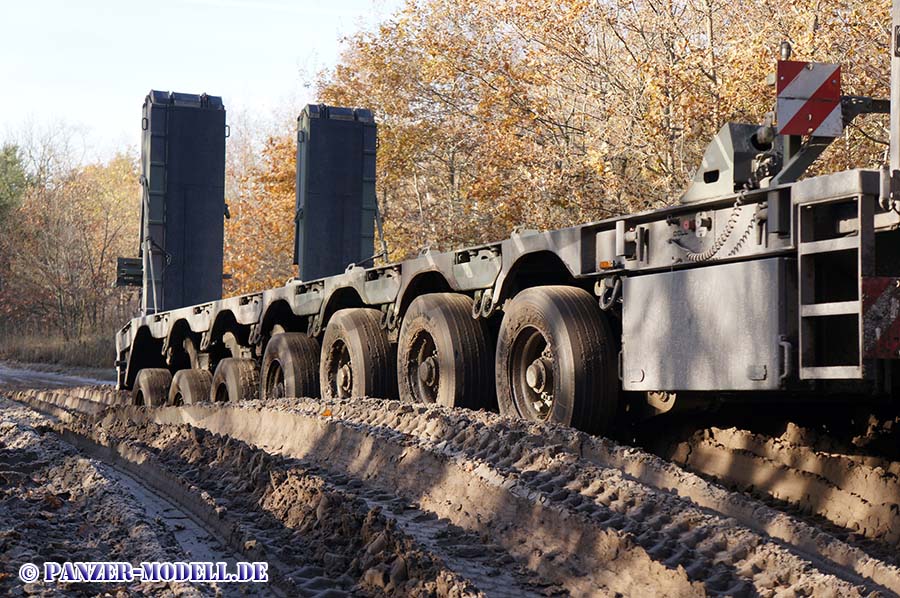

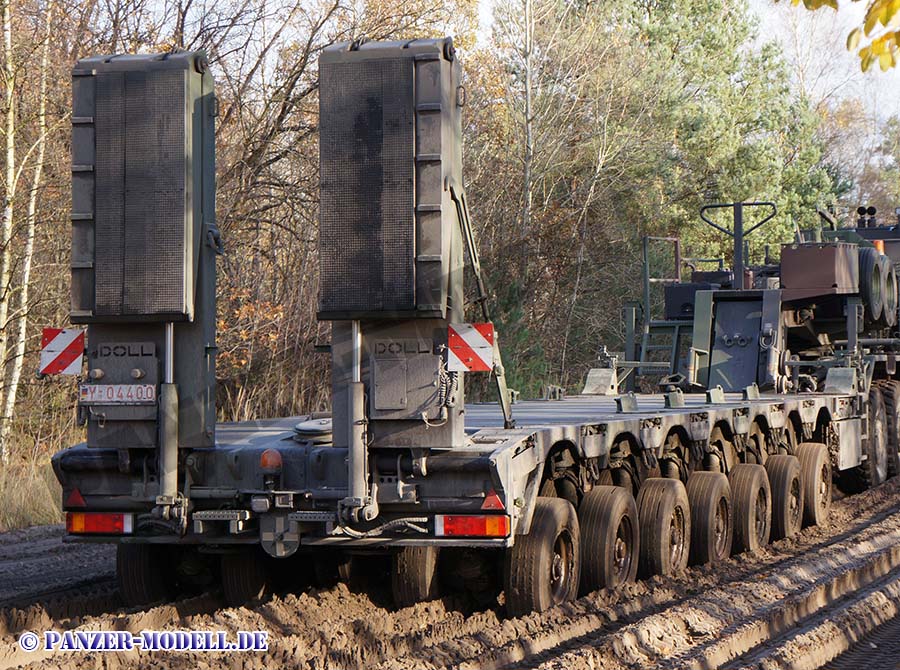

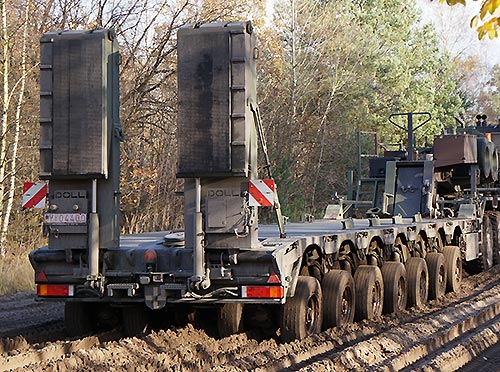

Geländerfahrt, rechte Seite

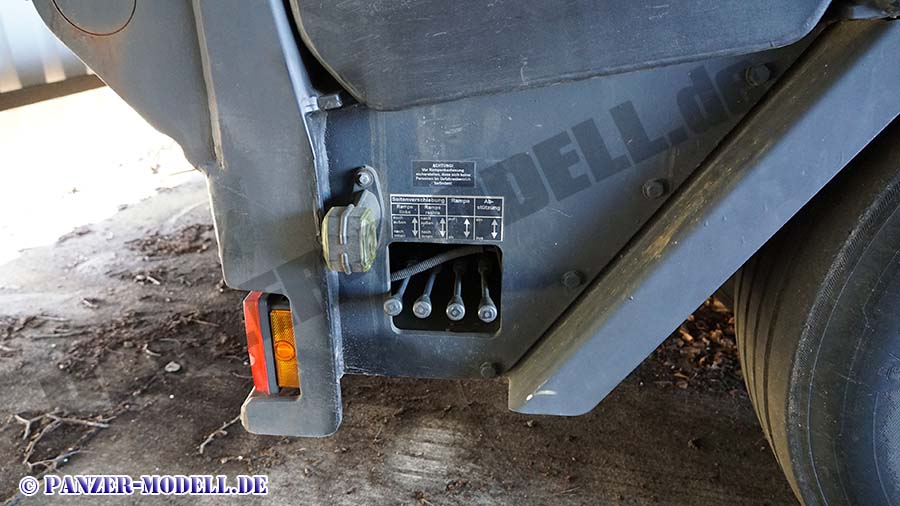

Bedienlemente Rampe hinten rechts

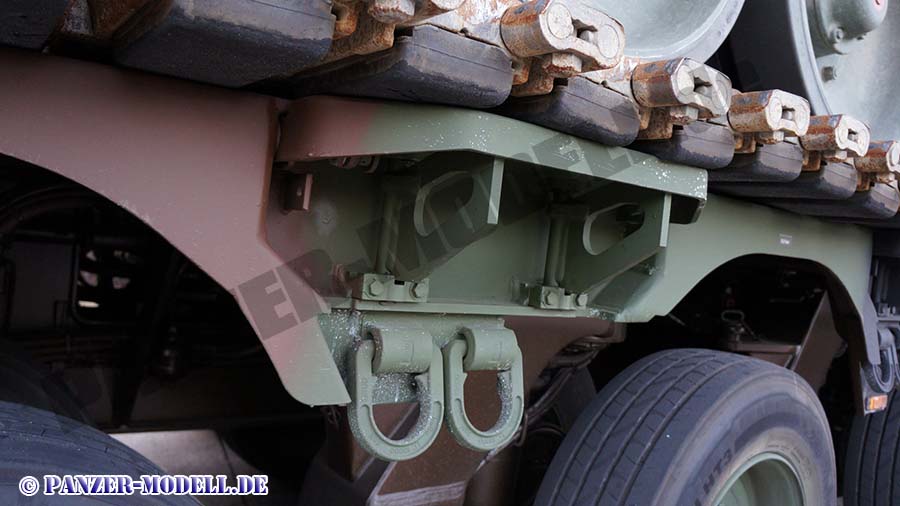

Verzurrelemente rechts mittig
Rechte Seite vorderer Bereich

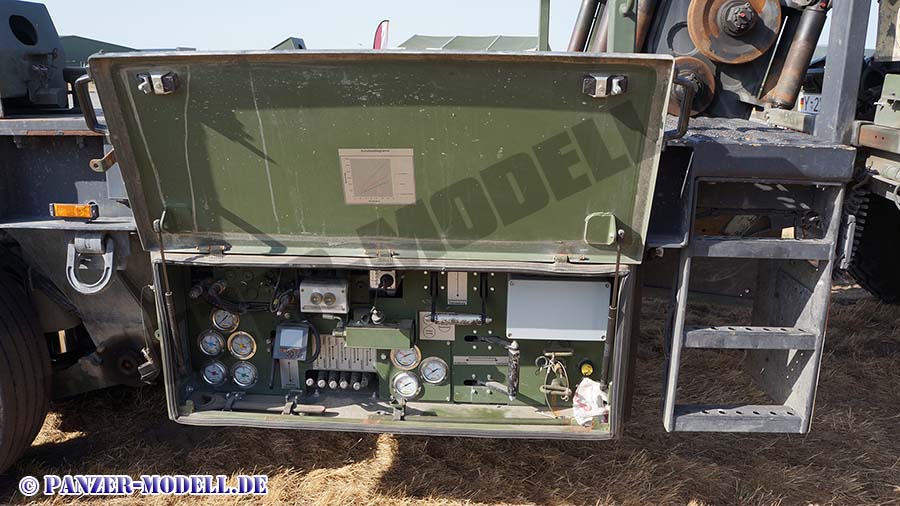

Geöffnete Bedienerbox rechts vorn

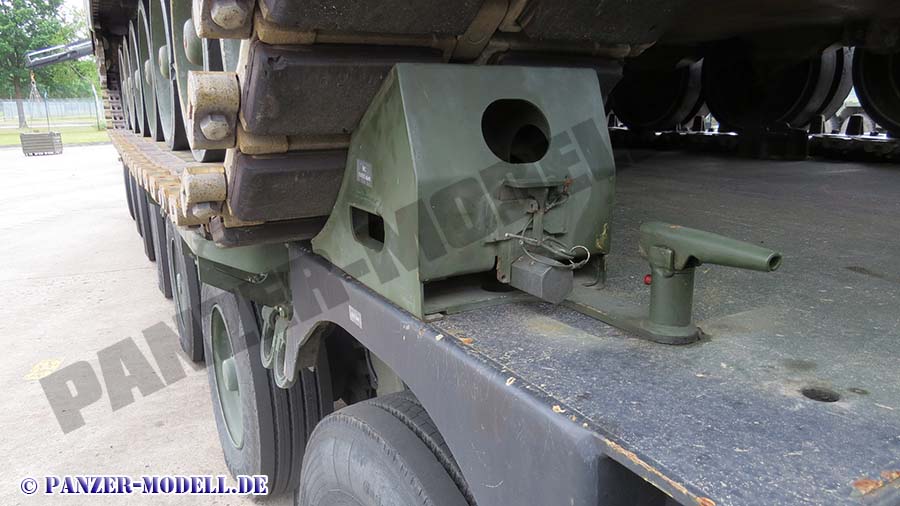

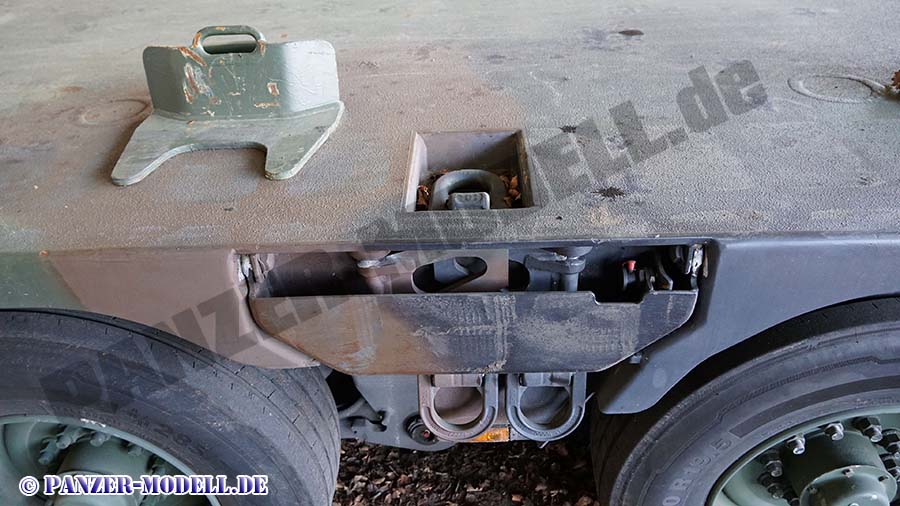

Aufgebrachter Keil rechts
Vorderseite Ladefläche zum Schwanenhals

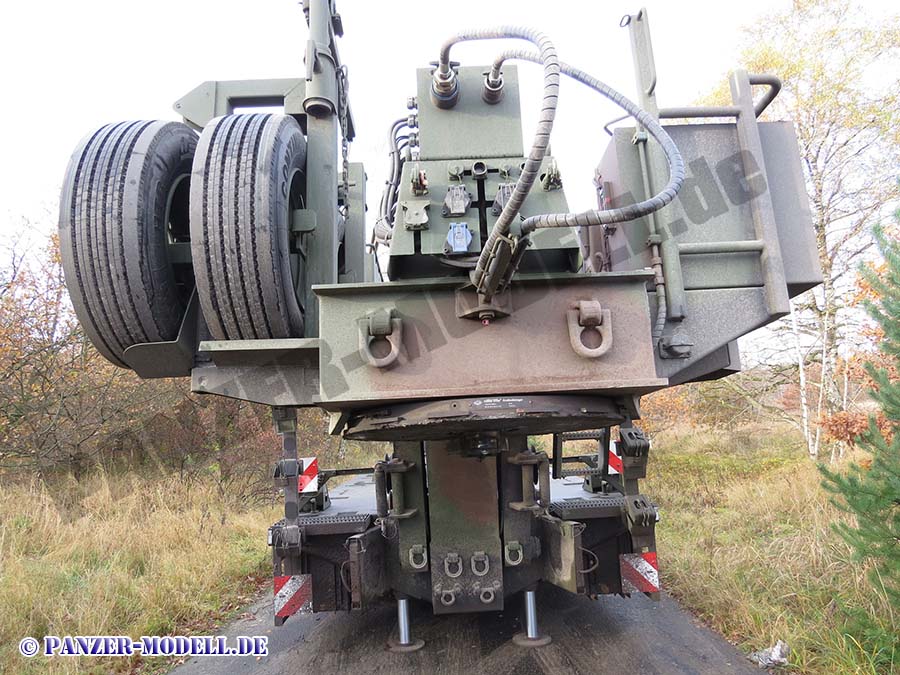

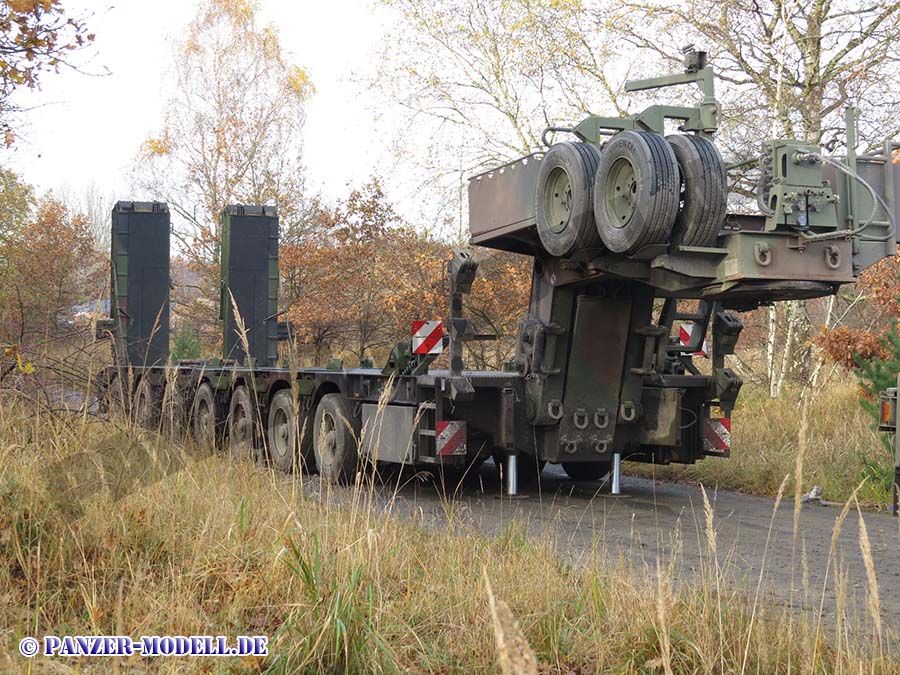

Vorderseite Schwanenhals

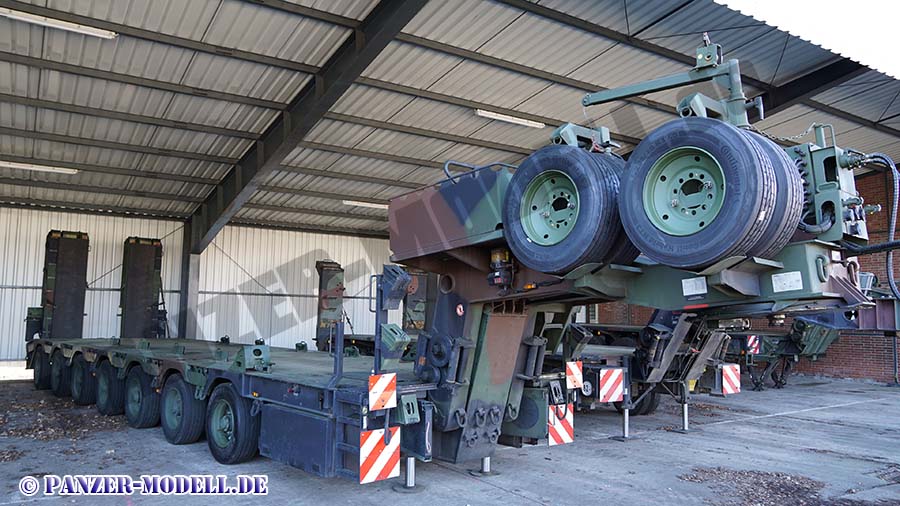

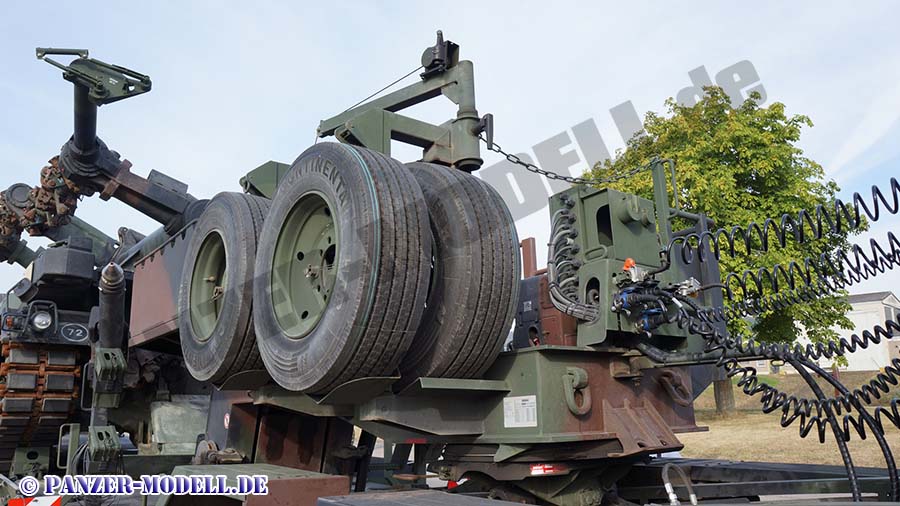

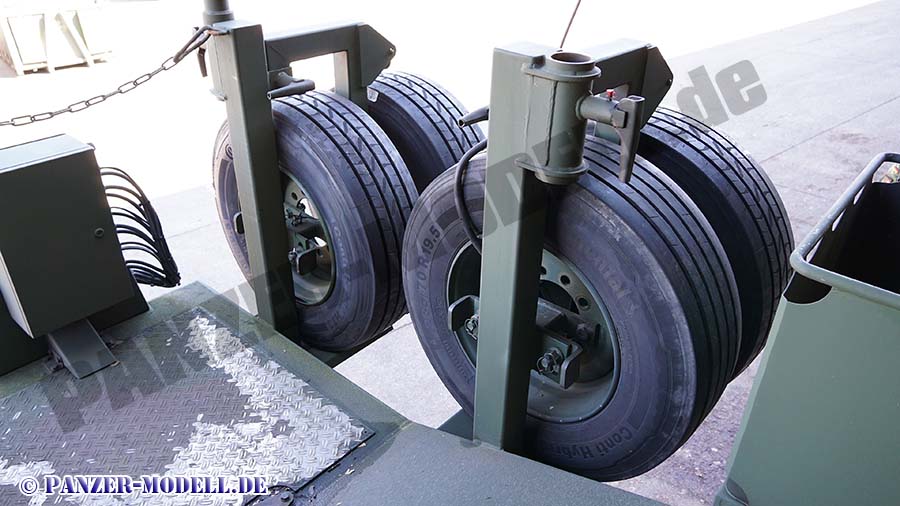

Ersatzräder, rechts am Schwanenhals

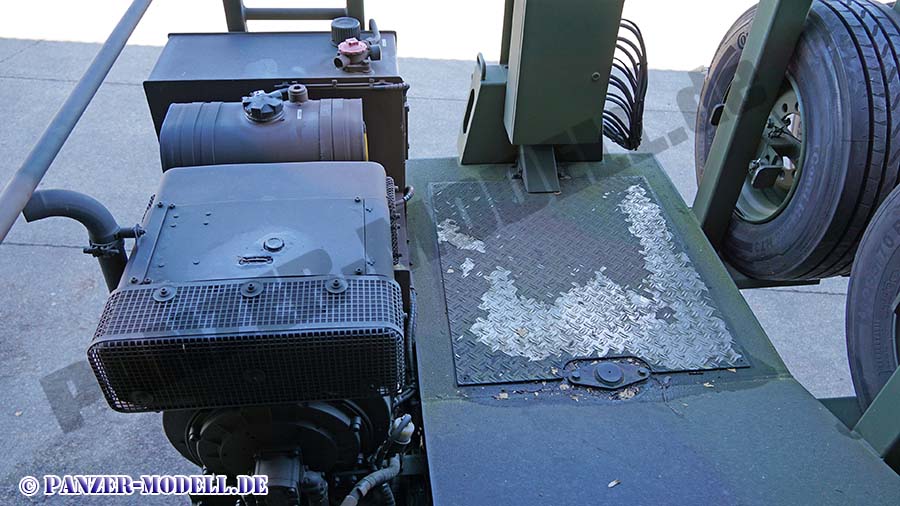

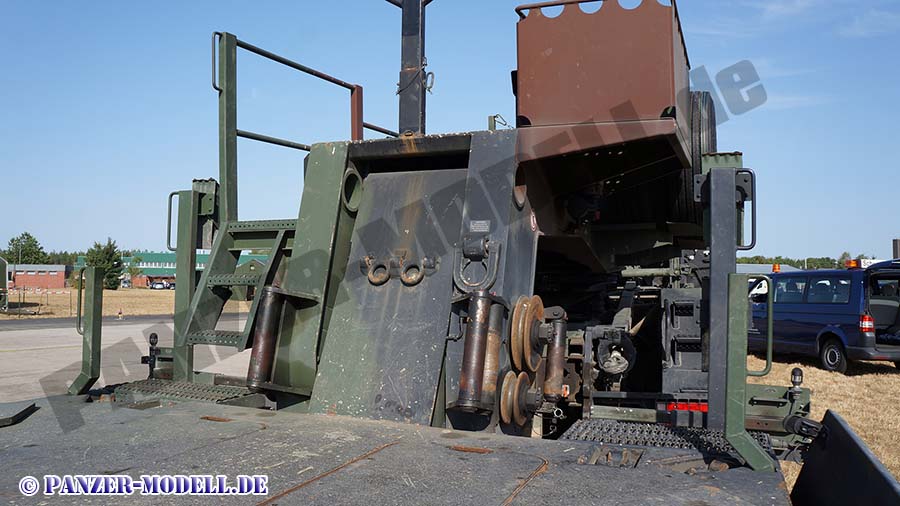

Oberseite Schwanenhals
Schwanenhalsauflieger vorn links

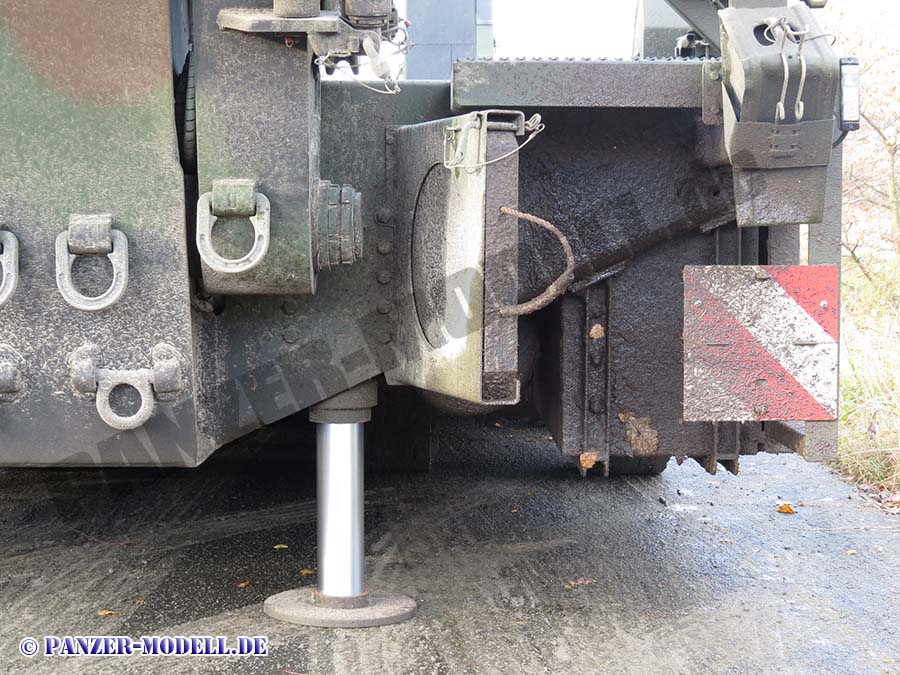

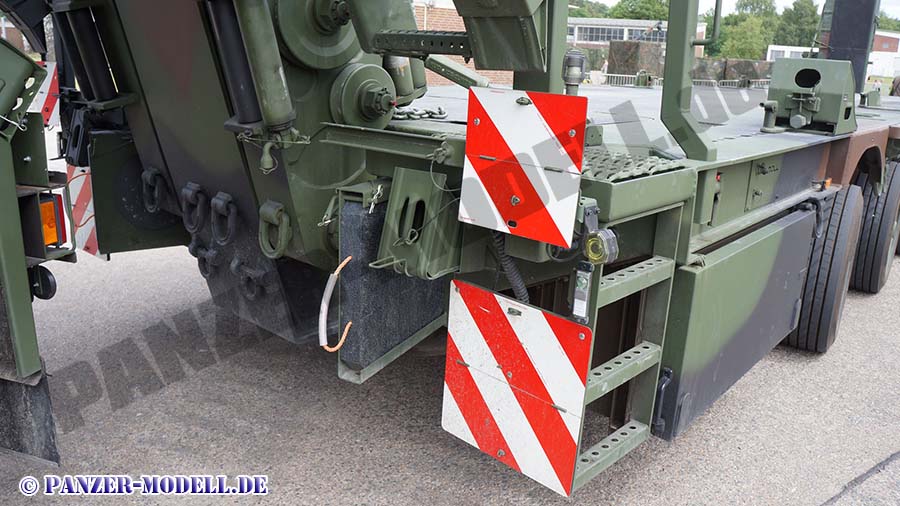

Linke Vorderseite Ladefläche mit Stützstempel
Vordere linke Seite

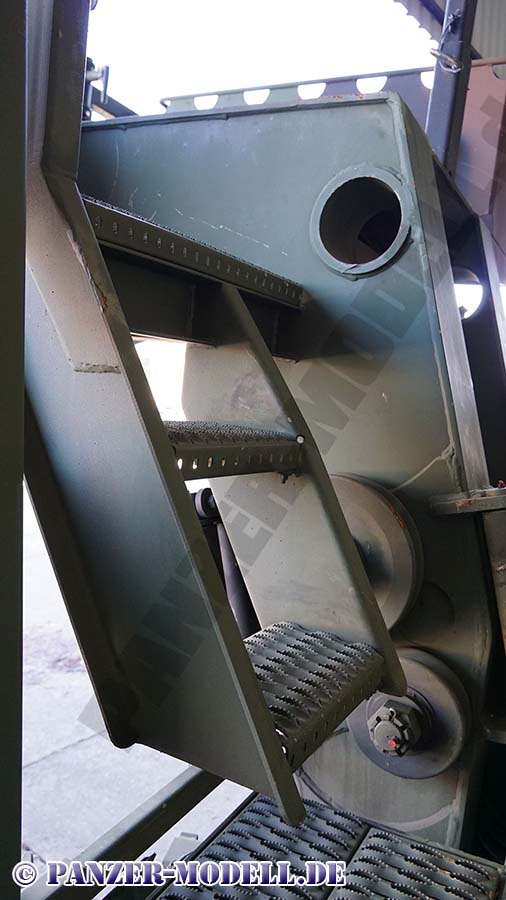

Aufstieg zum Schwanenhals links
Ladefläche von vorn

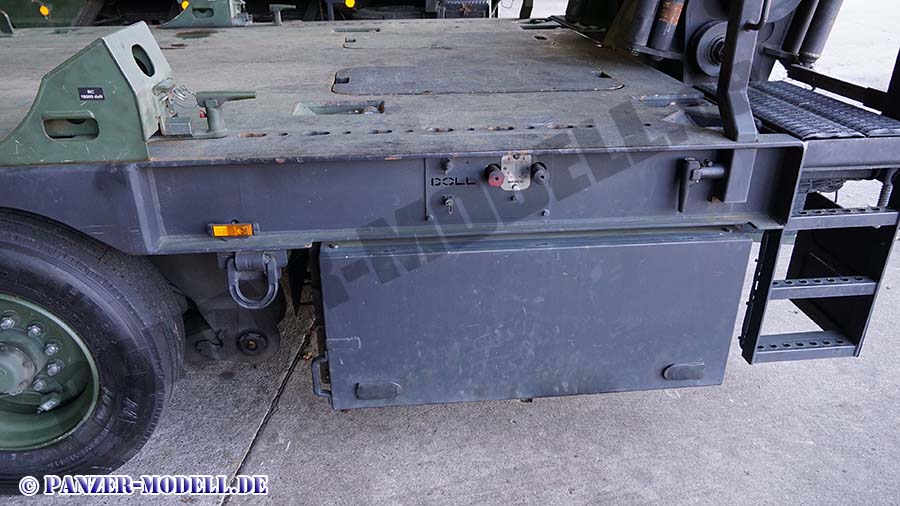

Staukiste links vorn

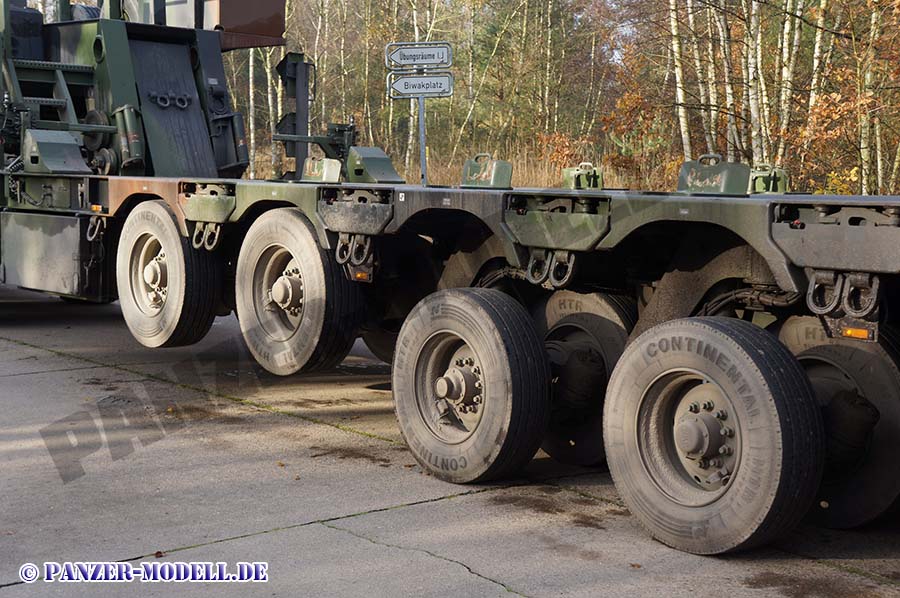

Vordere Achsen links

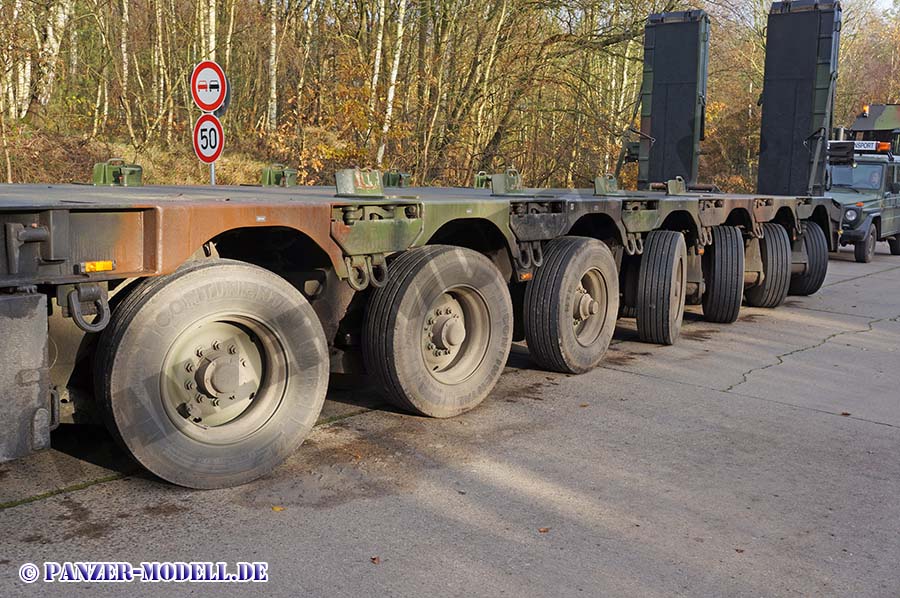

Linke Seite

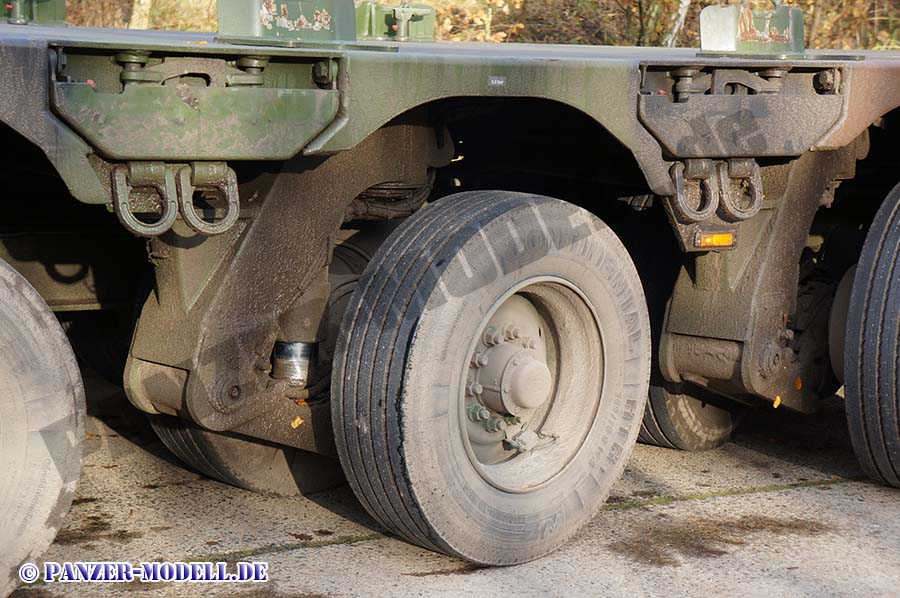

Doppelreifen links
Hochgeklappte Ladeflächenverbreiterung
Eingeschlagene Räder links hinten

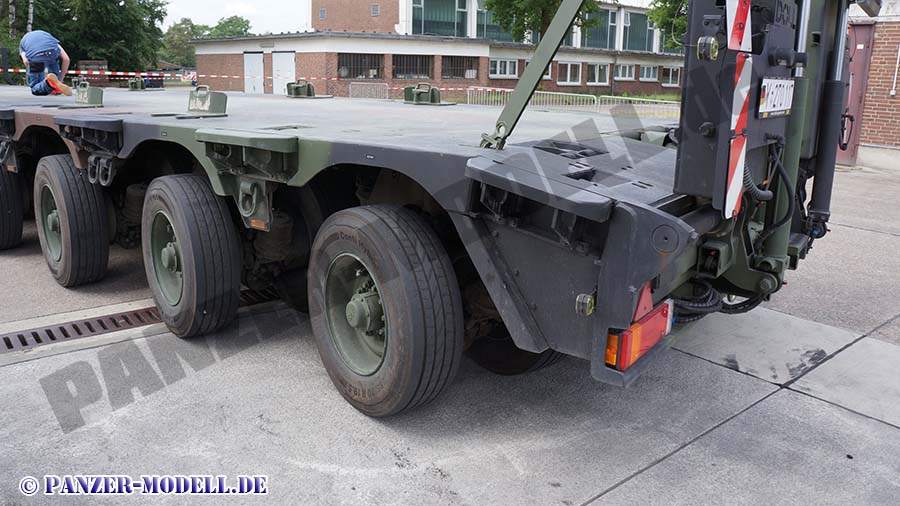

Hintere linke Ecke

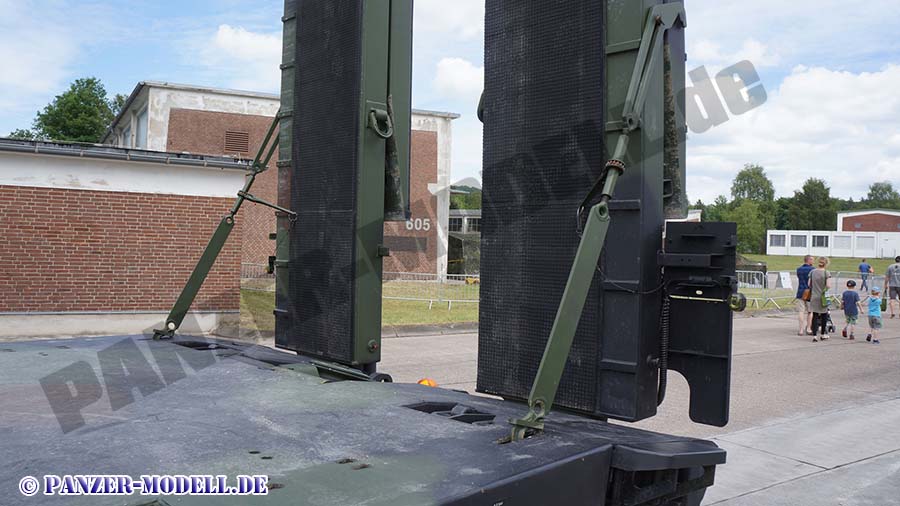

Hochgeklappte Rampen

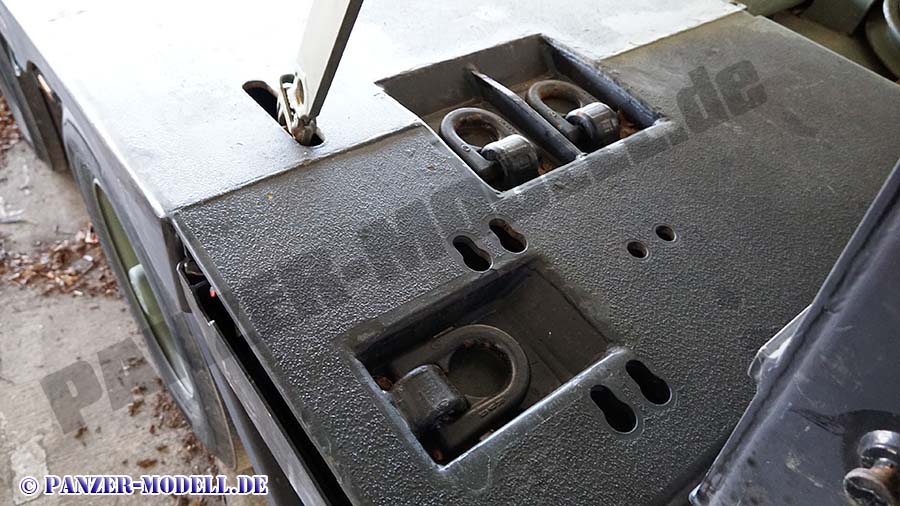

Verzurrüsen auf Ladefläche links hinten
Auftritt Heckseite links

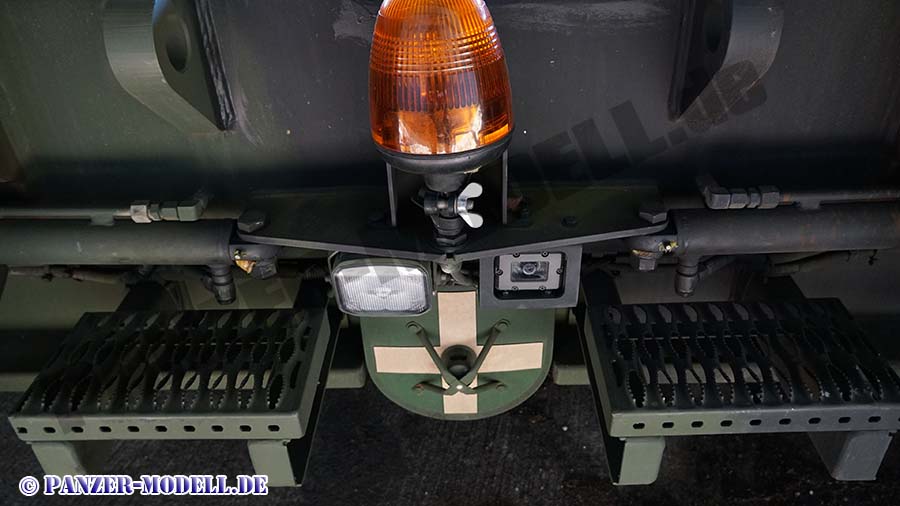

Heckseote mittig mit RKL, Leitkreuz und Rückfahrkamera
