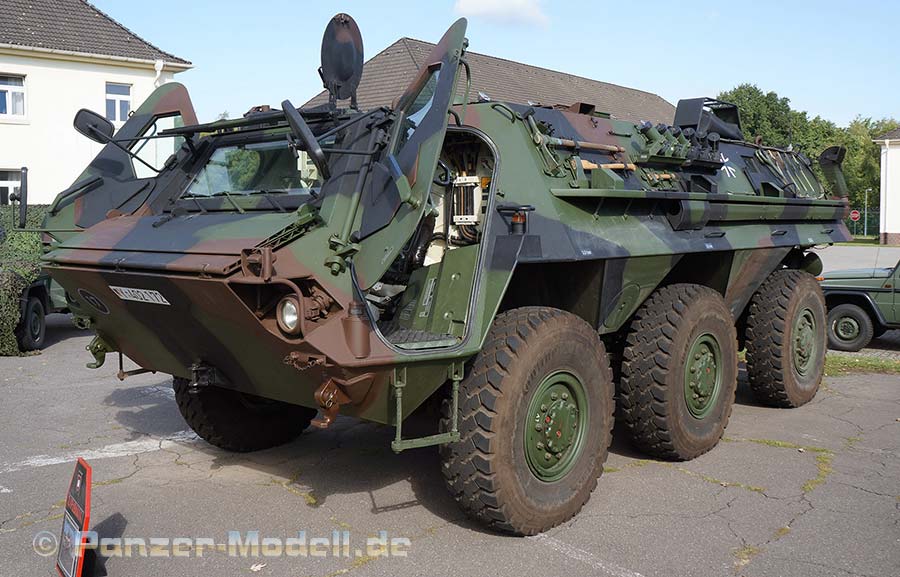

Von 1980 bis 1986 wurden insgesamt 996 Fzg von Thyssen-Henschel gebaut. Später (?) kamen weitere Fzg hinzu.
Fahrzeuge in vier Grundversionen ausgeliefert, davon
504 TPz 1 Standard
265 TPz 1 A2 Fu
87 TPz 1 A1 ELOKA (Hummel)
140 TPz 1 A3 ABC
Transportpanzer 1 Standard/A 4 ist ausgerüstet mit den Rüstsätzen
- SAN
- Milan
- Pioniergruppenfahrzeug
- Fü/Fu (klein) (PiFü und PzAufklFü)
Mit Funkgeräten SEM 80/90 lautet die Bezeichnung aller obigen Varianten TPz 1 A4.
Bezeichnung mit Rüstsatz SAN: SAN TPz 1 A 4 A1.
Transportpanzer 1 "Fuchs" A2 ausgerüstet mit den Rüstsätzen
- PARA
- Fü/Fu, mit SEA, Brigade Stab
- FlaFü
Mit SEM 80/90 lautet die Bezeichnung aller obigen Varianten TPz 1 A5.
TPz 1 A 5 A1 Flugabwehr ist modifizierter FlaFue mit SEM 90/93 (im Bestand 07/99: 21 Fzg.)
TPz 1 A 5 A2 GefStd Div/Brig (ist Fue/Fu mod.), vorhanden?
TPz 1 A3 ABC mit SEM 80/90 ist TPz 1 A6 ABC.
TPz 1 A6 A1 ABC (KWS) sind die mit GPS und Wetterstation etc. modifizierten Fahrzeuge.
Insgesamt 124 TPz 1 wurden seit 1995 mit Zusatzpanzerung ausgerüstet
(STAND 07/99):
7 TPz 1 A7 A1 Datenverarbeitung-Führung-Unterstützung Vereinte Nationen, bewegliche
Befehlsstelle (Fue/Fu klein mit Zusatzpanzerung)
13 TPz 1 A7 A2 Einbausatz SAN (ist SAN mit Zusatzpanzerung)
21 TPz 1 A7 A3 Einbausatz Panzeraufklärungstruppe (ist Milan mit Zusatzpanzerung)
8 TPz 1 A7 A4 Einbausatz Pioniergruppe (mod.) (ist PiGrpFzg mit Zusatzpanzerung)
4 TPz 1 A7 A5 Einbausatz Pionierführung (ist Fue/Fu klein mit Zusatzpanzerung)
2 TPz 1 A7 A6 Flglt Flgfutrp (TACP) (ist Tactical Air Control Parties, Fliegerleitstelle mit Zusatzpanzerung)Der TPz Fuchs 1 A8 wurde seit 2008 mit 21 Einheiten eingeführt.

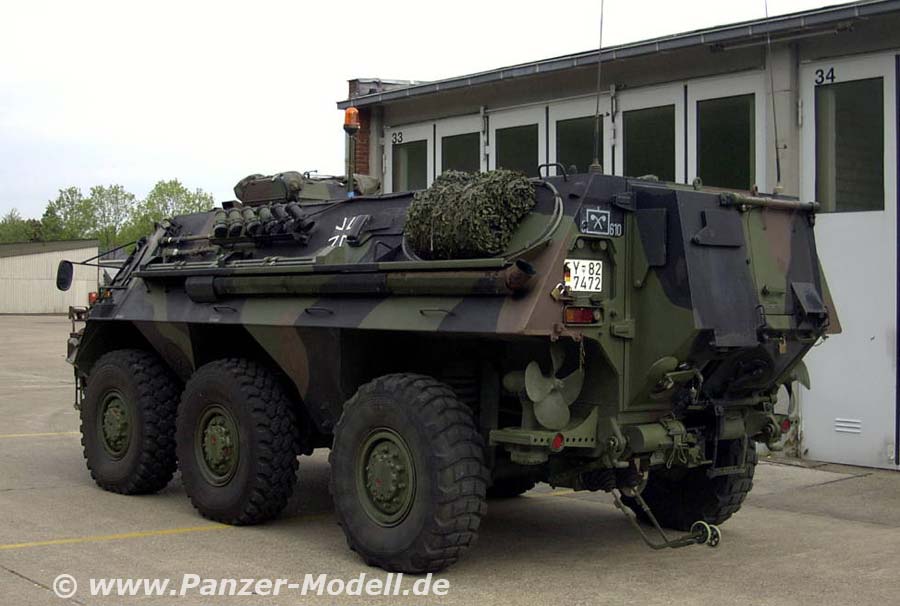

Grundsätzliche Daten des TPz Fuchs Standard:
:
Gewicht : 21 - 27 Tonnen
Länge : 6,61m
Breite: 3,14m
Höhe : 3,05m
Motor : V8 Detroit mit 456PS
Getriebe : Alison X.I411
4 Vorwärts und 2 Rückwärtsgänge
Höchstgeschwindigkeit : 56 km/h
155mm Kanone
6 Nebelwurfbecher (3 auf jeder Seite)
| Bezeichnung | Merkmale | Foto |
| TPz-1 A1 ELOKA (mit SEM 25/35) | ohne Schwallschild und Propeller | |
| TPz-1 A1 ELOKA VHF Peilung | ||
| TPz-1 A1 ELOKA VHF-UHF Peilung | ||

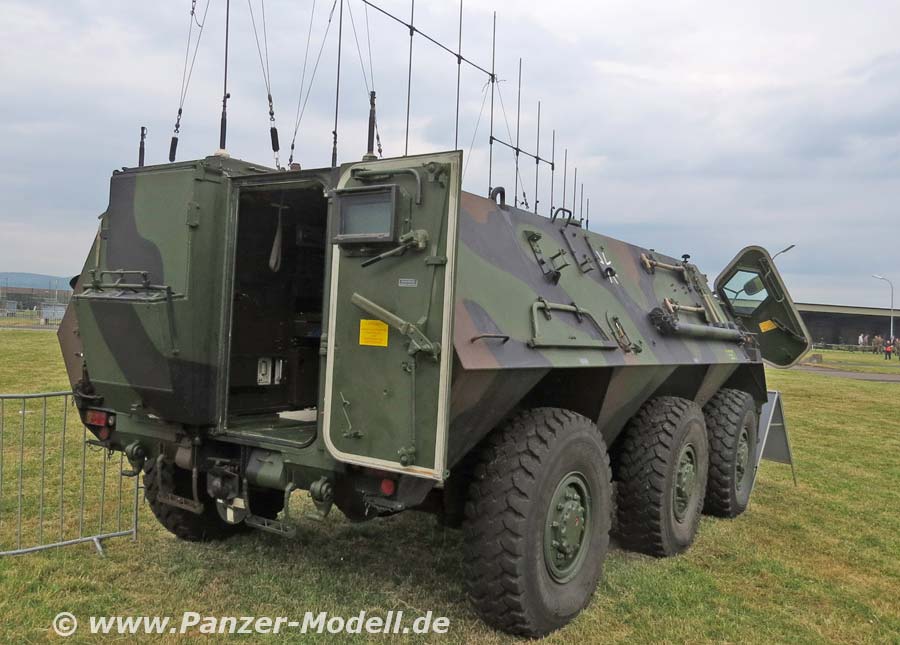

| TPz-1 A1 ELOKA EK-33 Hummel | ohne Schwallschild und Propeller zwölf verschieden langen Stabantennen |
 |
| TPz-1 A1A1 ELOKA mit RMB (mit SEM 90/93) | ohne Schwallschild und Propeller | |
|
TPz-1 A1A2 ELOKA EUKOP (mit SEM 90/93) |
ohne Schwallschild und Propeller | |

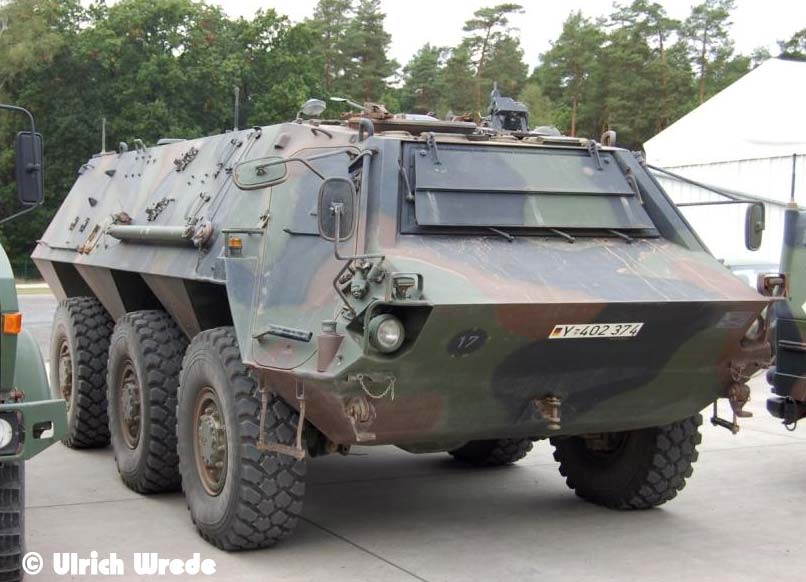

| TPz-1 A1A3 GÜZ |  |
|

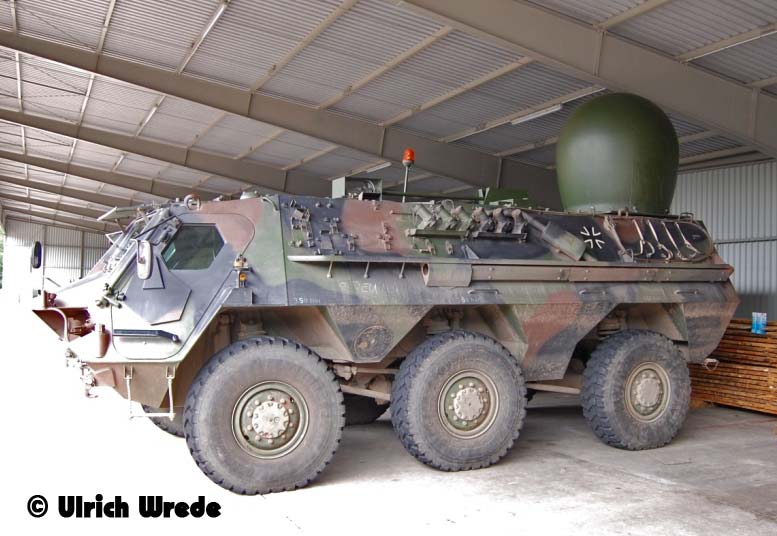

| TPz-1 A1A4 TAFOR |  |
|

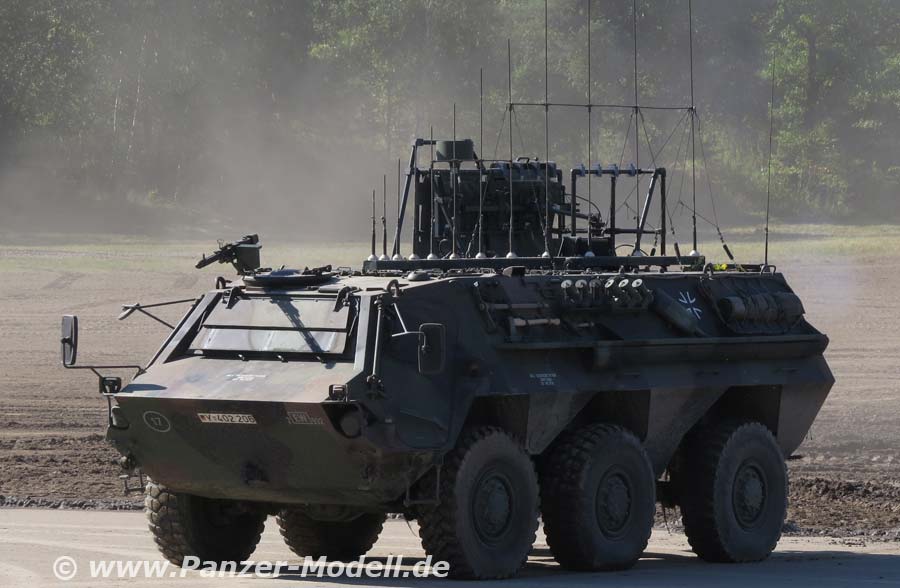

| TPz-1 A1A5 ELOKA EK-33 Hummel KWS | ohne Schwallschild und Propeller zwölf verschieden langen Stabantennen VHF-Büschelstörantenne, UHF-Discone-Empfangsantenne sowie eine GSM-Störantenne eine ausfahrbare VHF-LPD-Störantenne |
 |
| TPz-1 A1A6 ELOKA Hornisse KWS | ||
| TPz-1 A2 FüFu (mit SEM 25/35) | 5kW SEA hinten links | |
| TPz-1 A2 PARA RASIT | ||
| TPz-1 A2 FlaFü | ohne SEA, aber Staukasten hinten links | |
| TPz-1 A3 ABC (mit SEM 25/35) | ||

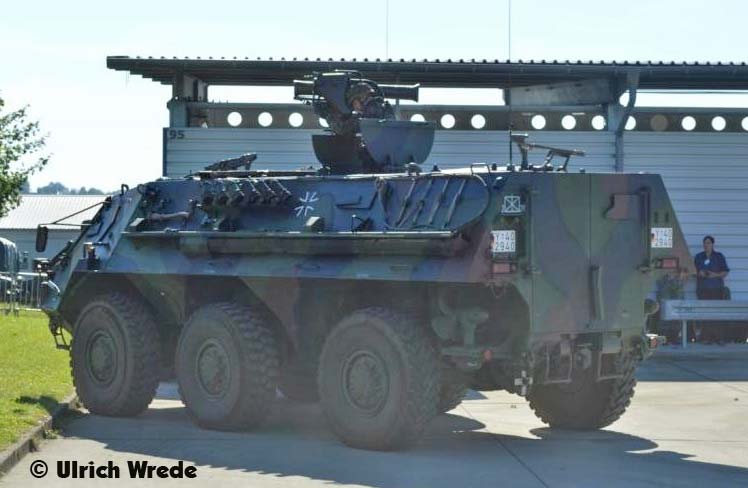

| TPz-1 A4 MILAN (Grundmodell mit SEM 80/90) |  |
|

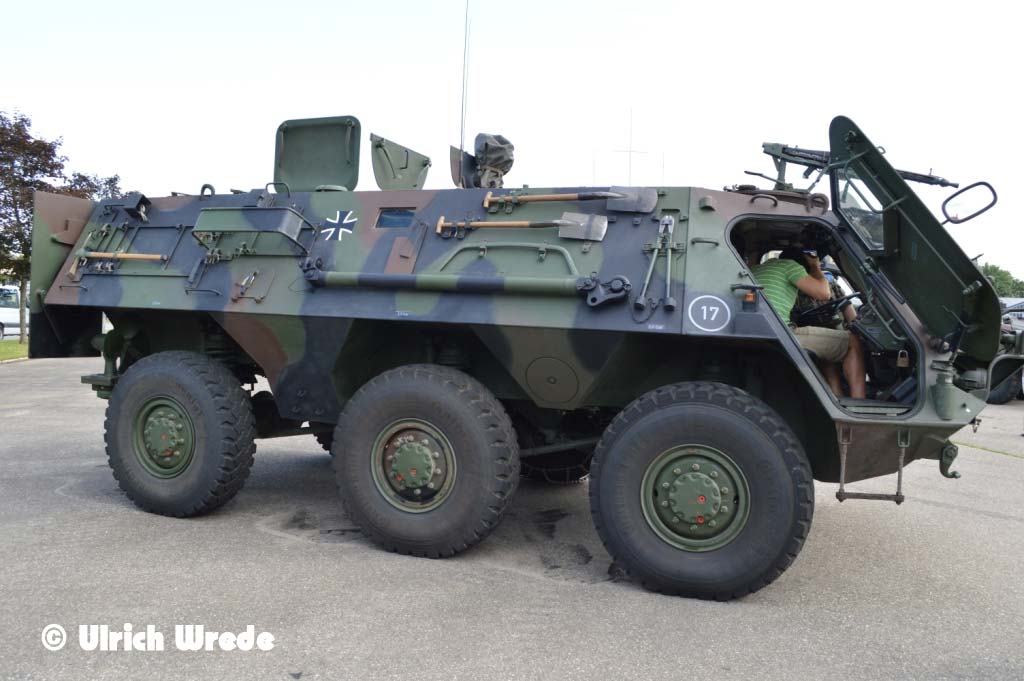

| TPz-1 A4 EBS Aufklärer/Jäger | 8 Sitzpätze Milanhalterung |
 |

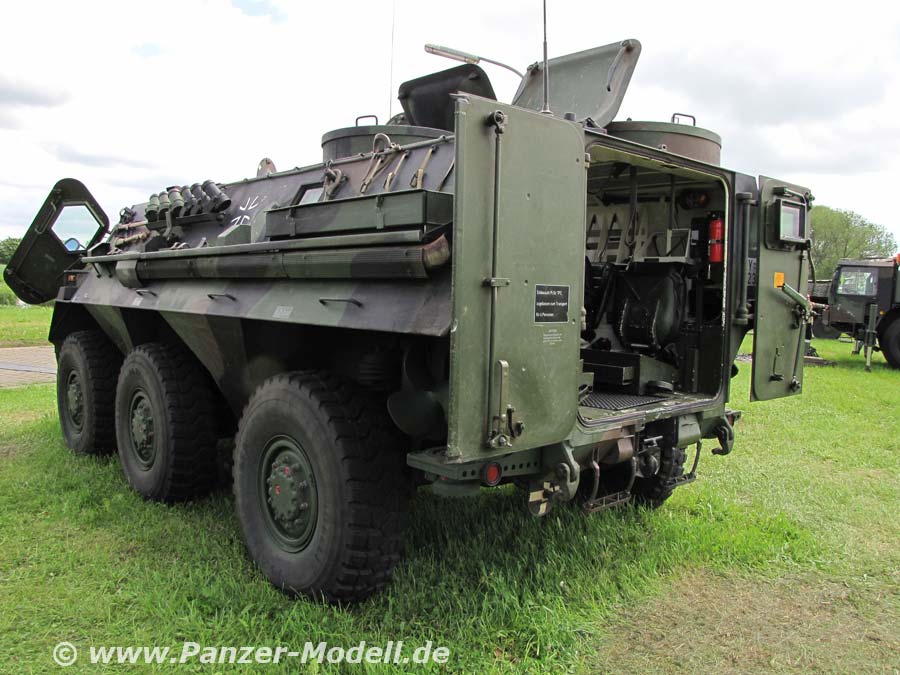

| TPz-1 A4 EBS Pioniere | 6 Sitzplätze 2 S-Drahtrollen auf Dach Schanzzeug am Fahrzeug |
 |

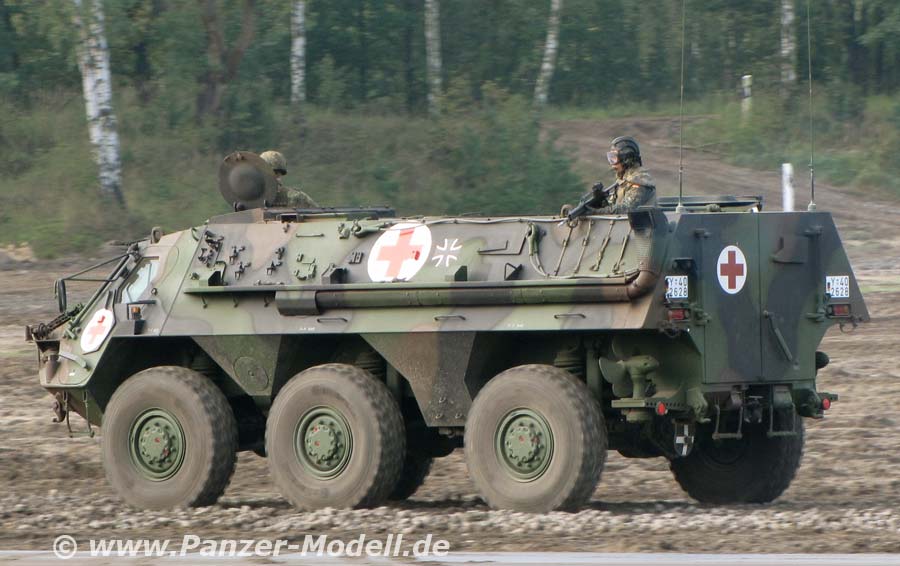

| TPz-1 A4A1 SAN (mit SEM 80/90) | Raumkühlanlage Halterungen für 4 liegend Verletzte |
 |
|

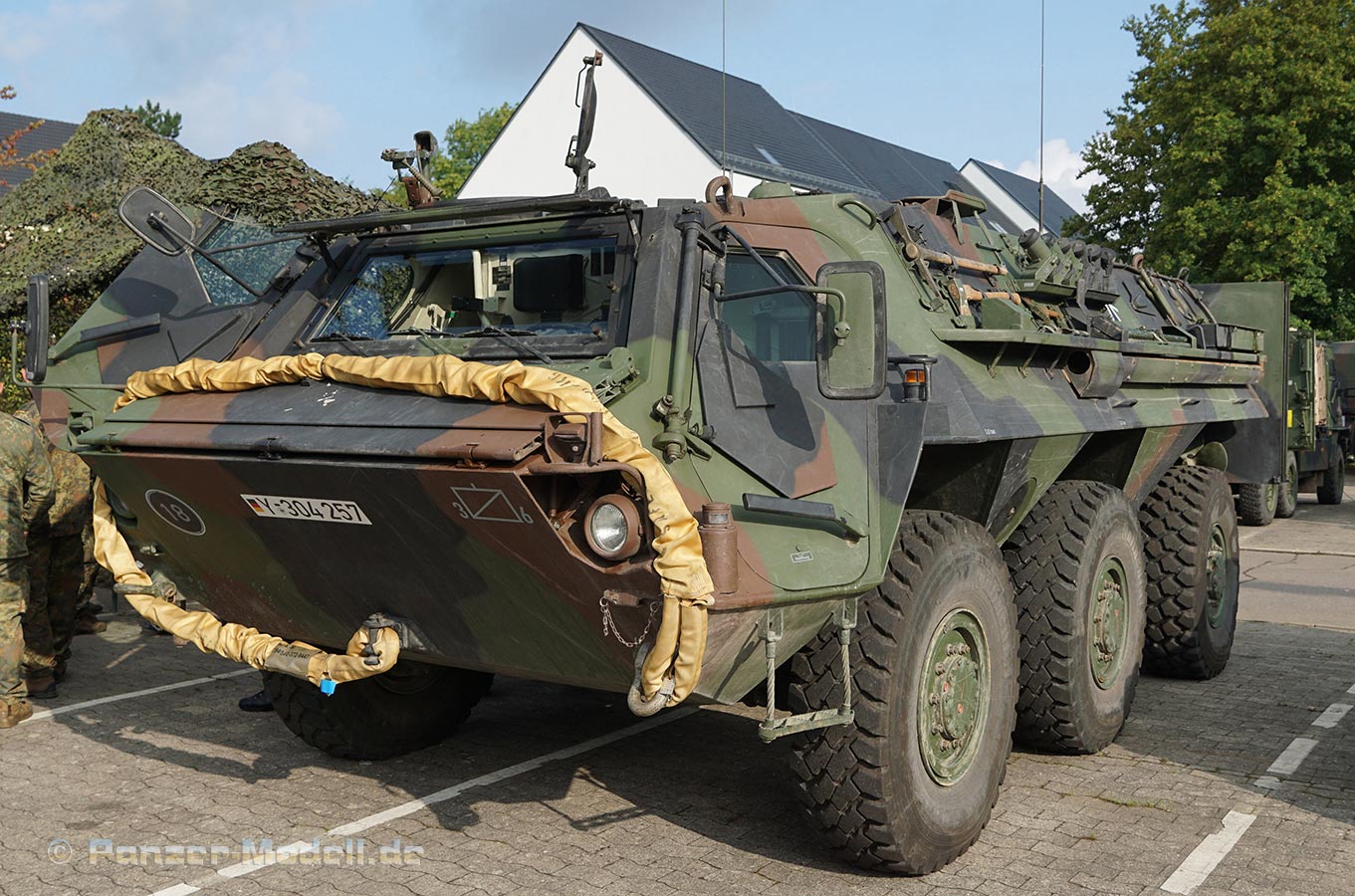

TPz-1 A4A2 (Grundmodell mit SEM 90/93), Pioniergruppe |
 |
|

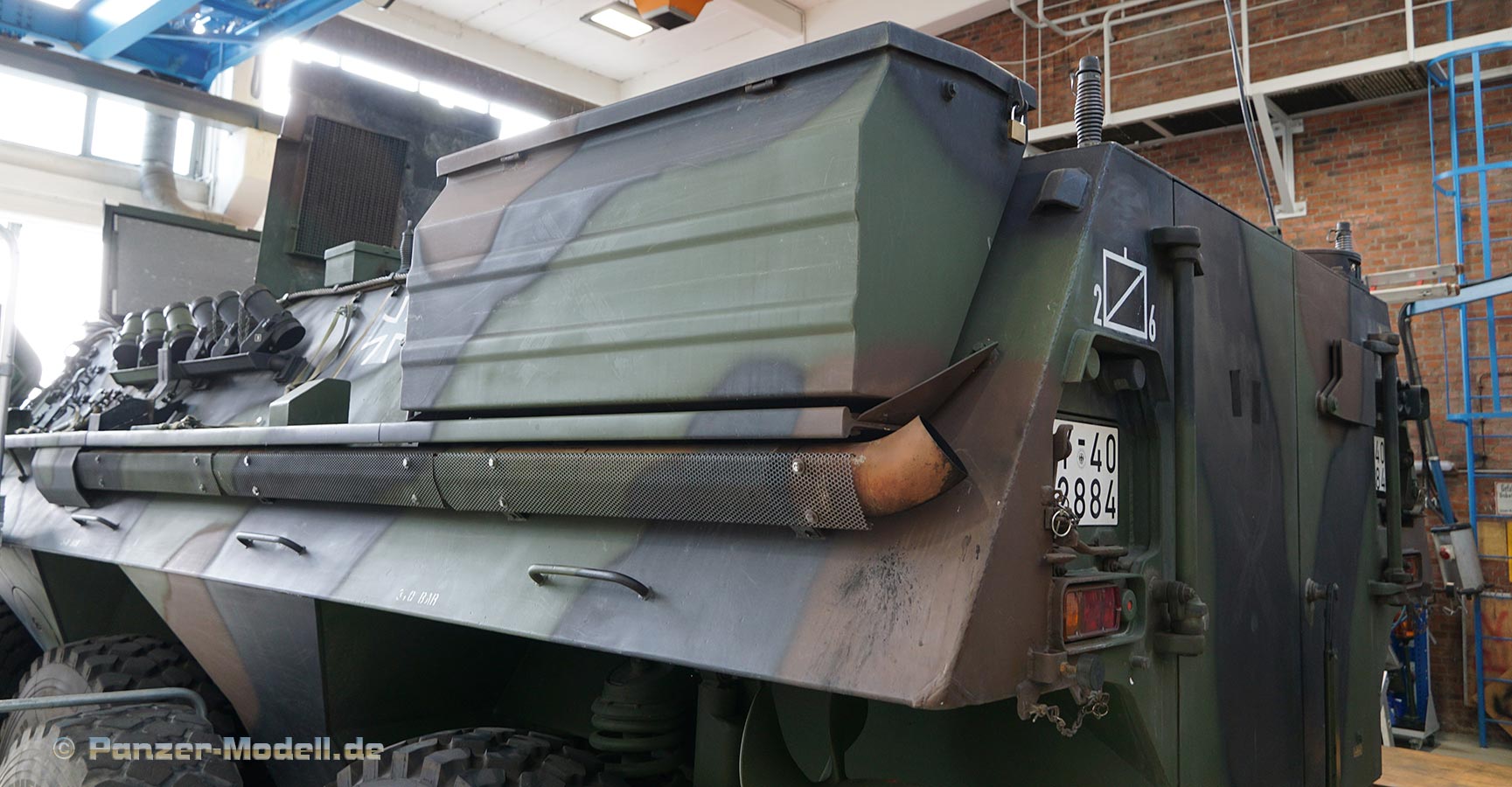

| TPz-1 A4A3 FüFu HRM | große Staukiste vorn rechts und hinten links |  |

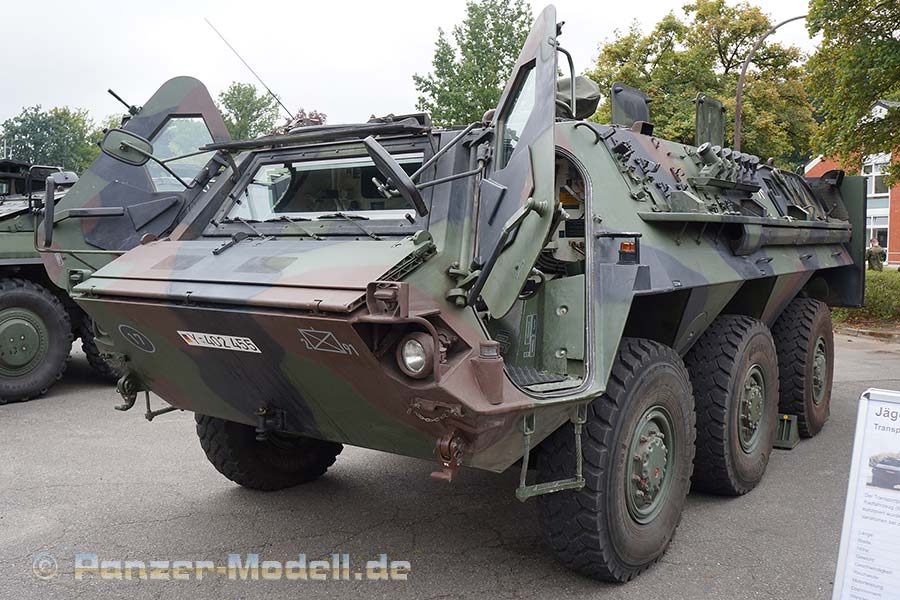

| TPz-1 A4A4 EBS Aufklärer |  |
|

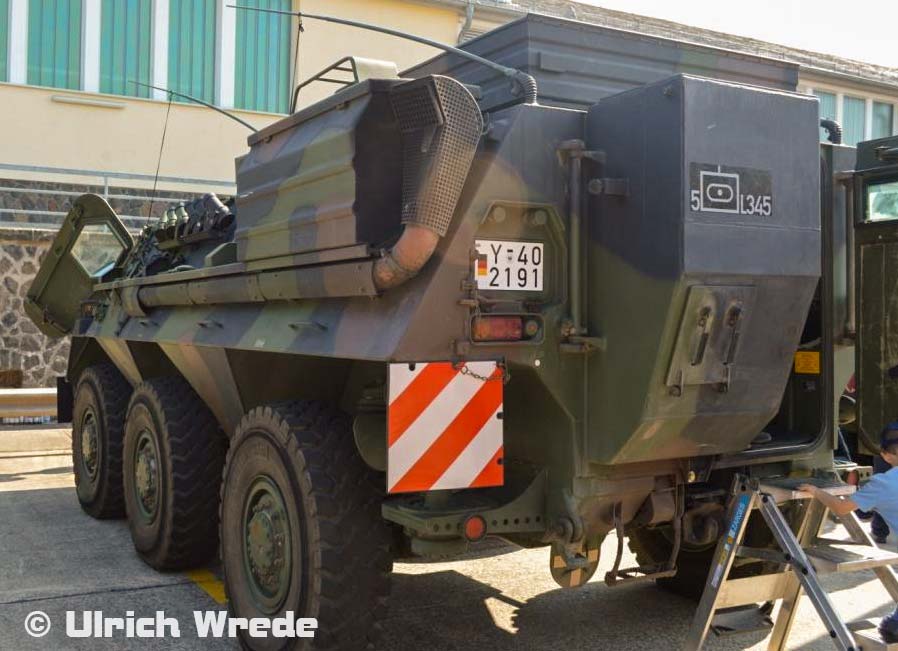

| TPz-1 A4A5 Pi Fü/Fu | Zwei große Boxen T-förmig auf dem Dach angeordnet |  |

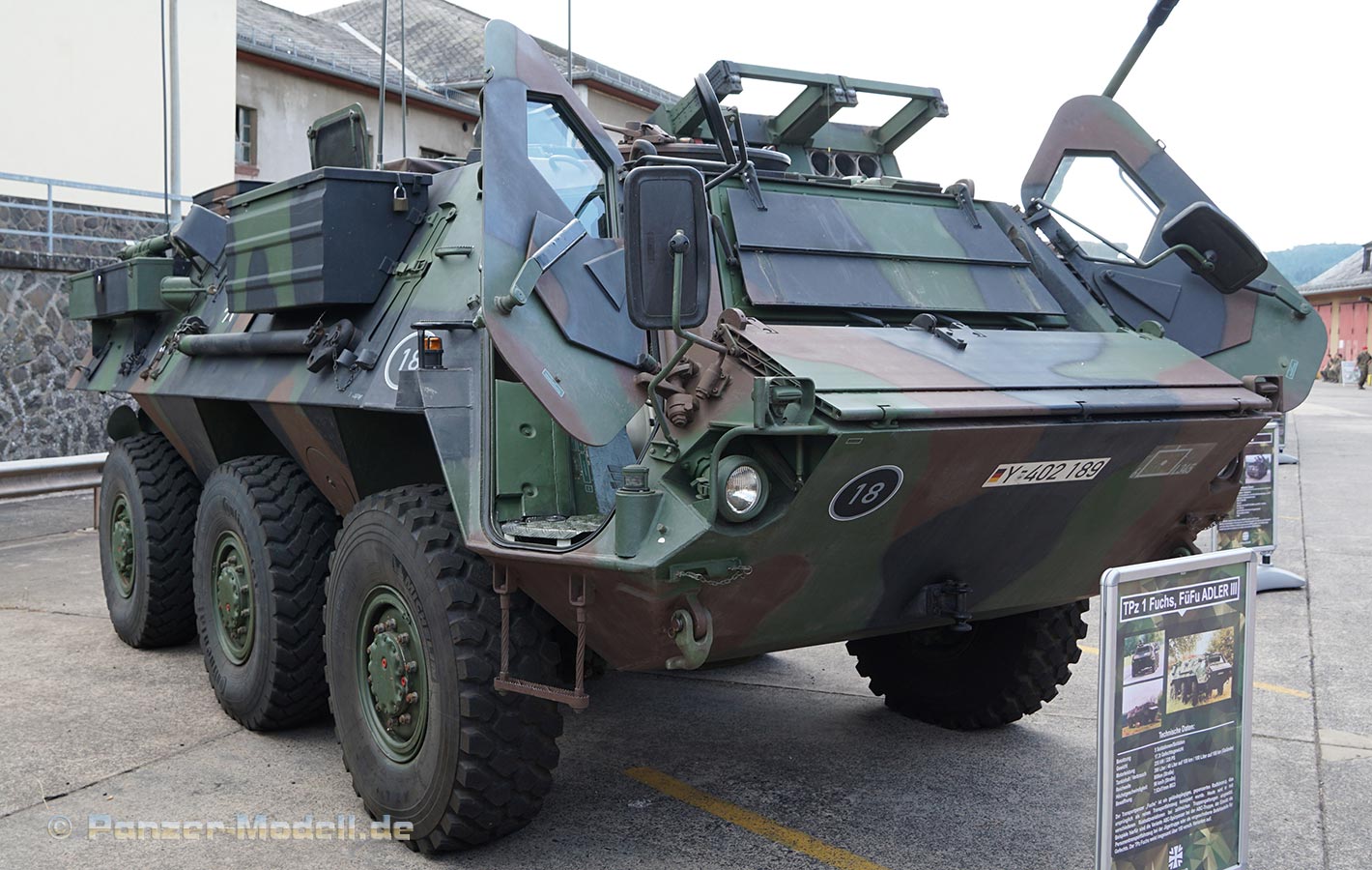

| TPz-1 A4A6 Feuerleit Artillerie ADLER 3 | 4 Comrod Antennen |  |
| TPz-1 A5 (mit SEM 80/90) |  |
|

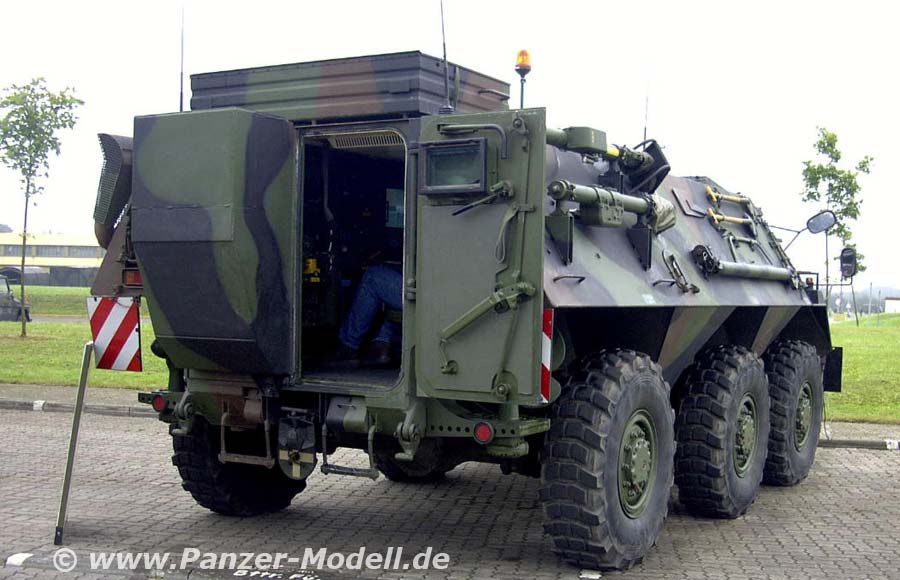

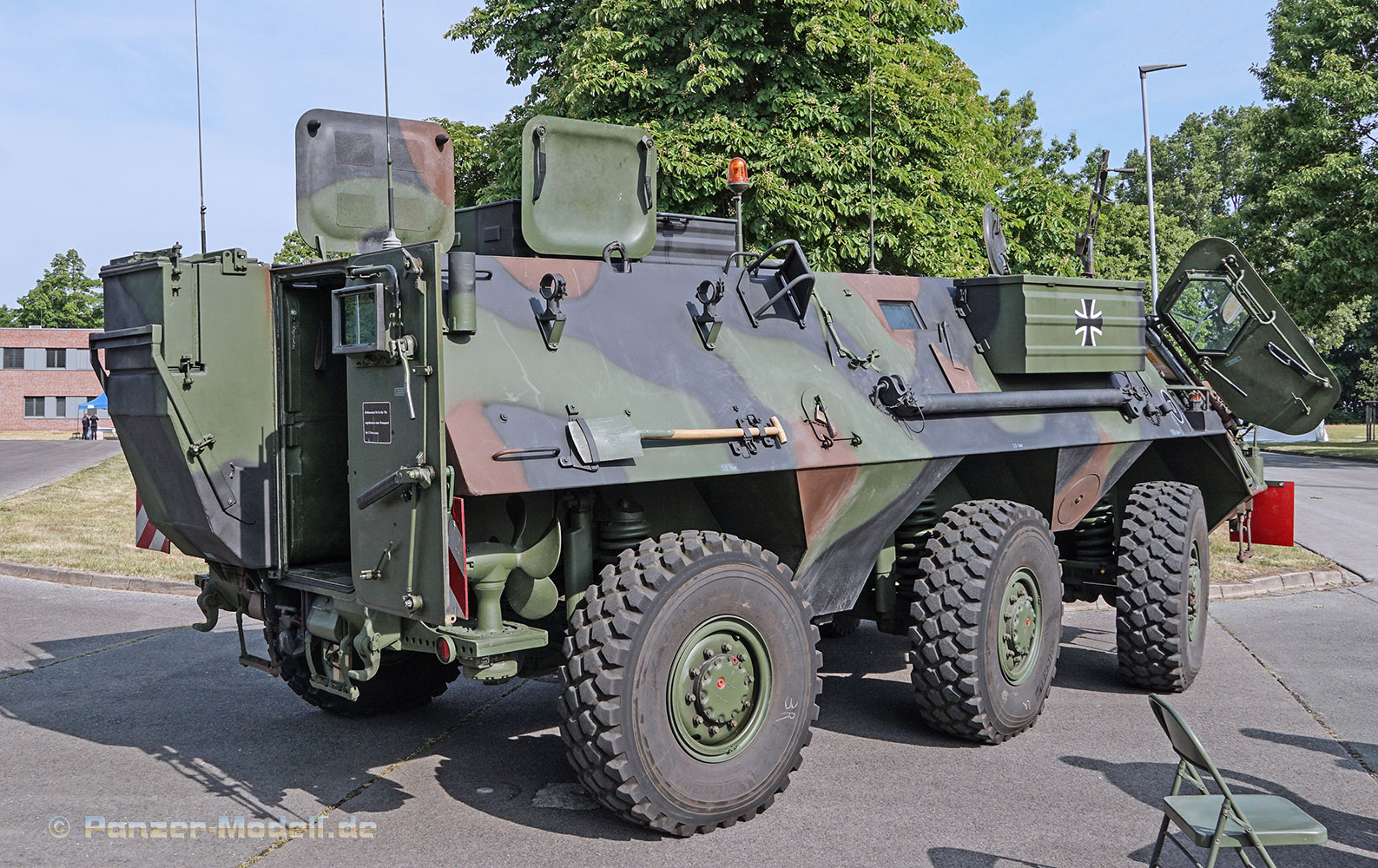

| TPz-1 A5A1 FlaFü mit SEM 80/90/93, SEA 5 KW ausgebaut |  |
|
| TPz-1 A5A3 VB-Trp (mit SEM 80/90) | ||
| TPz-1 A5A4 FVA FüUGV (FV) (mit SEM 80/90/93) | ||
|
TPz-1 A5A5 FVA FüUGV (FH) (mit SEM 80/90/93) |
||

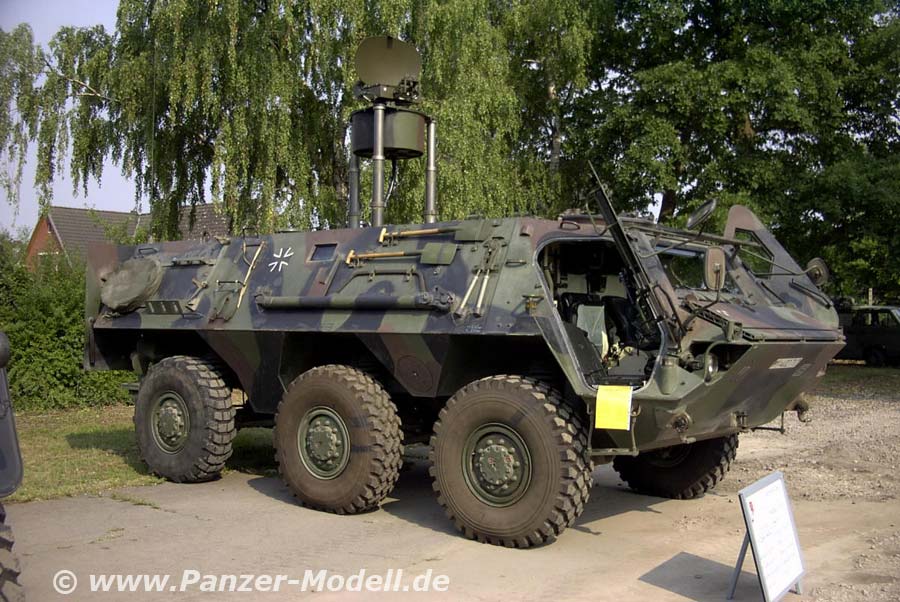

| TPz-1 A5 PARA (mit SEM 80/90) |  |
|
| TPz-1 A6 ABC (mit SEM 80/90) |  |
|

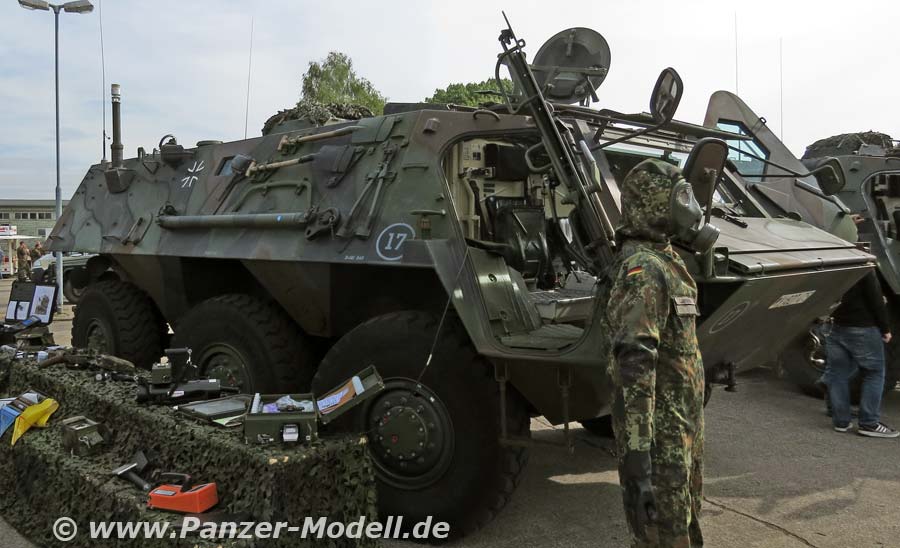

| TPz-1 A6A1 ABC KWS (mit SEM 90/93) | Sensormast, SEM90/93, GPS |  |
| Transportpanzer Fuchs A7 - modulare Schutzausstattung MEXAS - SEM80/90 - Raumkühlanlage - Minenschutz am Unterboden - Lafettenschutz |
||
|
TPz-1 A7A1 (A4 mit ZusatzPz) D/V FüUSt VN HF 100 |
||
| TPz-1 A7A2 SAN Grp (A4A1 mit ZusatzPz) (mit SEM 80/90) | ||
|
TPz-1 A7A3 PzAufklGrp (A4 Milan mit ZusatzPz) (mit SEM 80/90) |
||
|
TPz-1 A7A4 PiGrp (A4 PiGrpFzg mit ZusatzPz) (mit SEM 80/90) |
||
| TPz-1 A7A5 PiFü (A4 PiFü mit ZusatzPz) (mit SEM 80/90) | ||

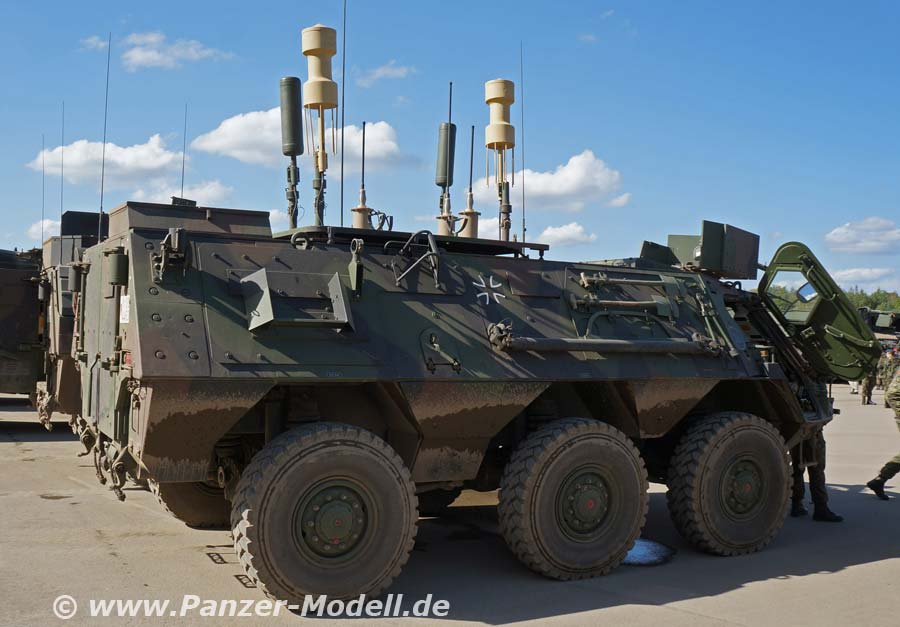

| TPz-1 A7A5 CG20+ |  |
|
| TPz-1 A7A6 FuTrp BrigKdr, TACP (mit ZusatzPz) (mit SEM 80/90) | ||
| TPz-1 A7A7 FuTrp BrigKdr (mit ZusatzPz) (mit SEM 80/90) | ||
| Transportpanzer Fuchs A8 - Strukturelle Änderungen der Wanne im Bodenbereich z.B. durch Zwischenböden und Minenschutzplatten - Neue Sitze und Sitzaufhängungen im Mannschaftsraum für eine Entkoppelung vom Wannenboden - Verstärkungen der Radkästen mit Panzerstahl-Formteilen - Verstärkung der Türen - Modifikation der Scheibenaufnahme in den Türen - Zusätzliche Staukästen und Verstärkungen im Außenbereich |
||

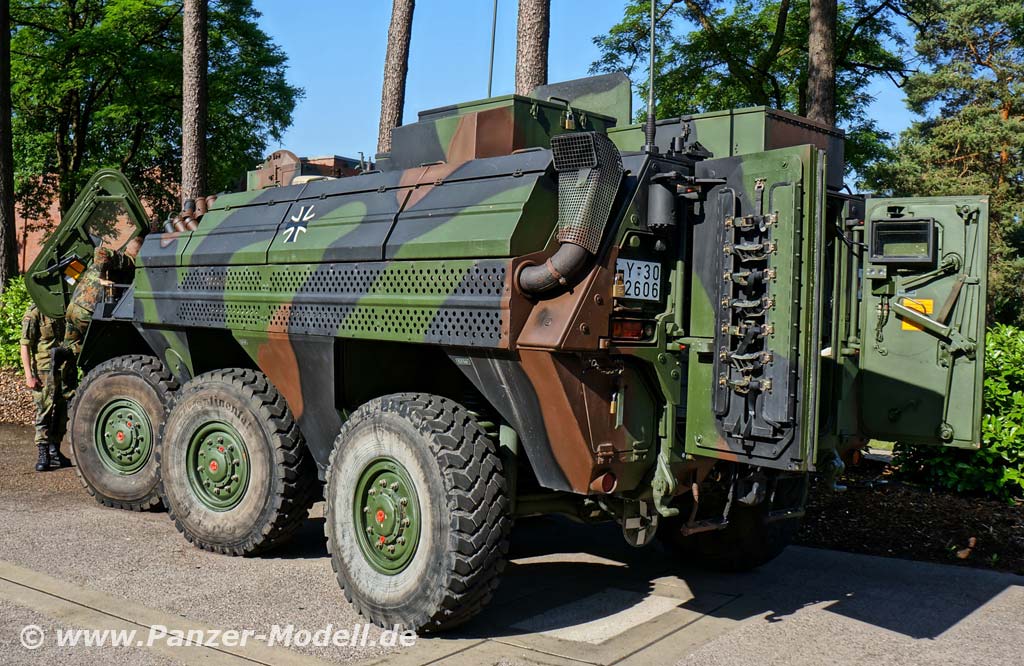

| TPz-1 A8A1 FüFu |  |
|

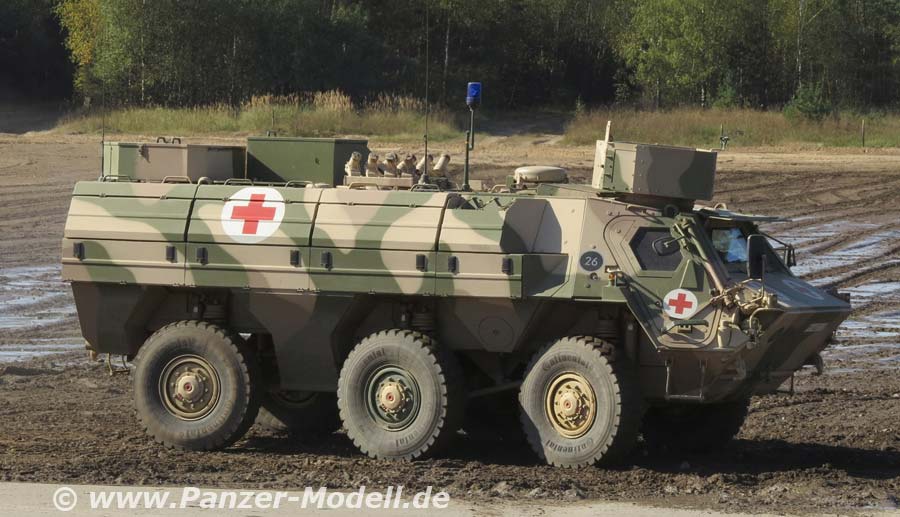

| TPz-1 A8A2 SanGrp |  |
|

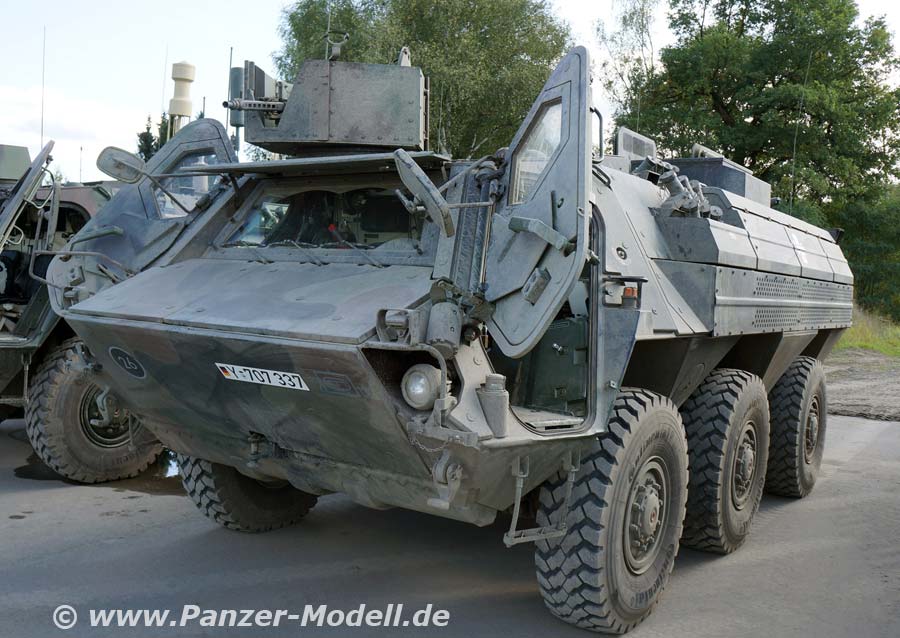

| TPz-1 A8A3 PzAufklGrp |  |
|

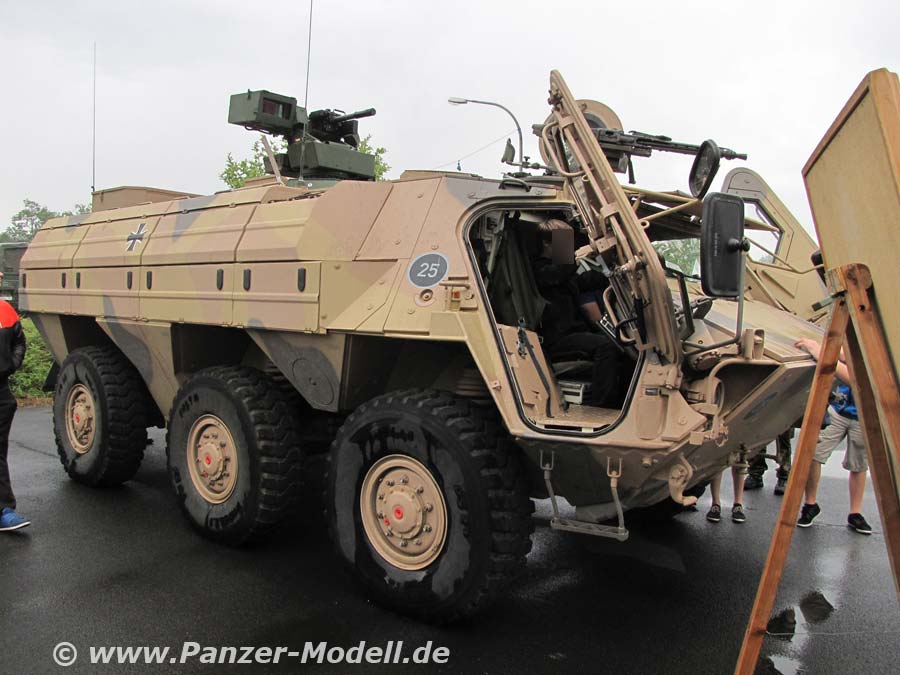

| TPz-1 A8A3A1 PzAufklGrp | zusätzlich mit FLW200 ausgerüstet |  |

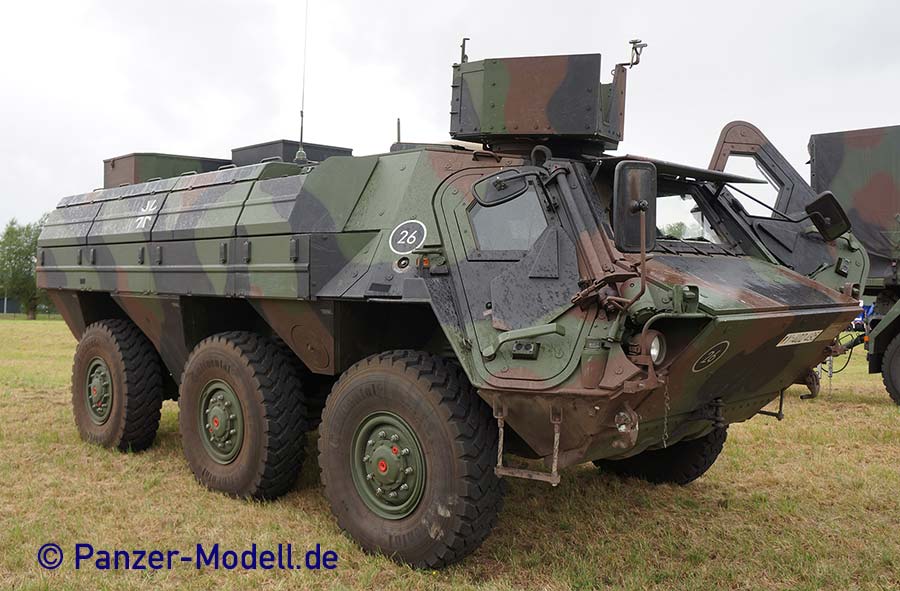

| TPz-1 A8A4 PiGrp |  |
|

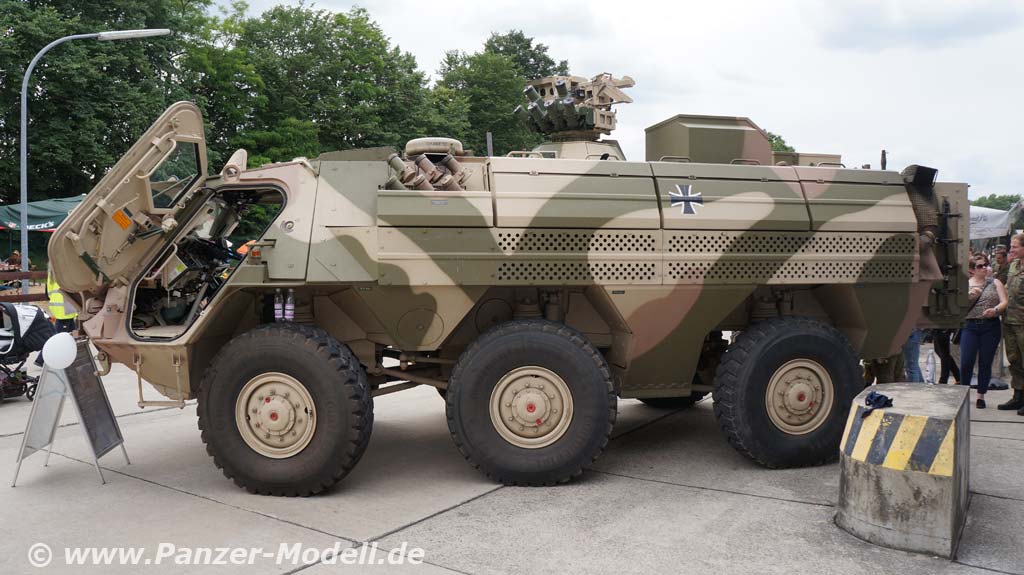

| TPz-1 A8A5 FüFu EOD |  |
|

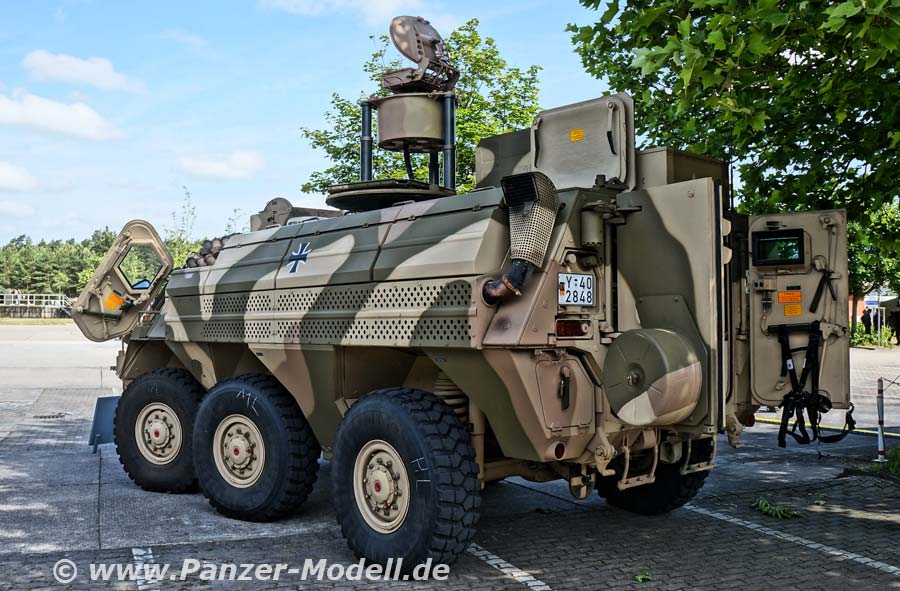

| TPz-1 A8A6 PARA RASIT |  |
|
| TPz-1 A8A7 ABC |  |
|
| TPz-1 A8A8 KpfmRTrp |  |
|
| TPz-1 A8A9 JFSCT | ||

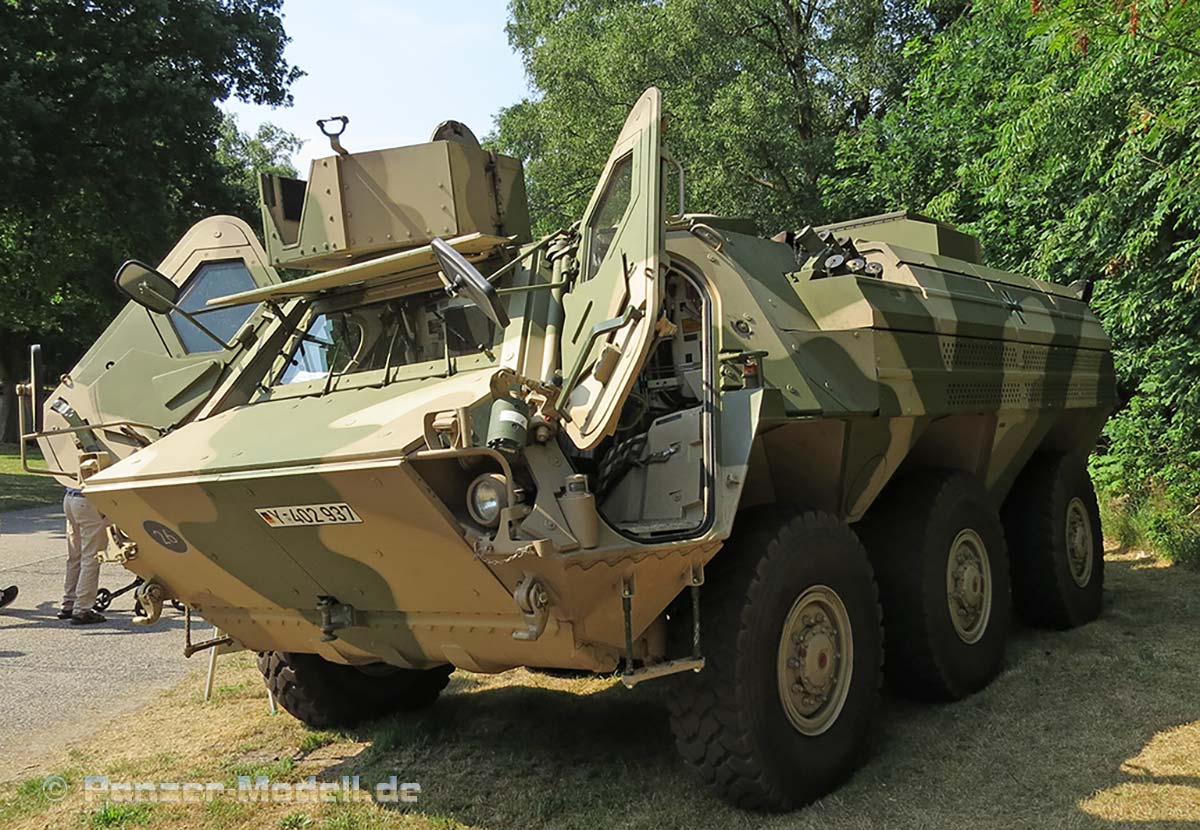

| TPz-1 A8A10 KpfmBesTrp |  |
|

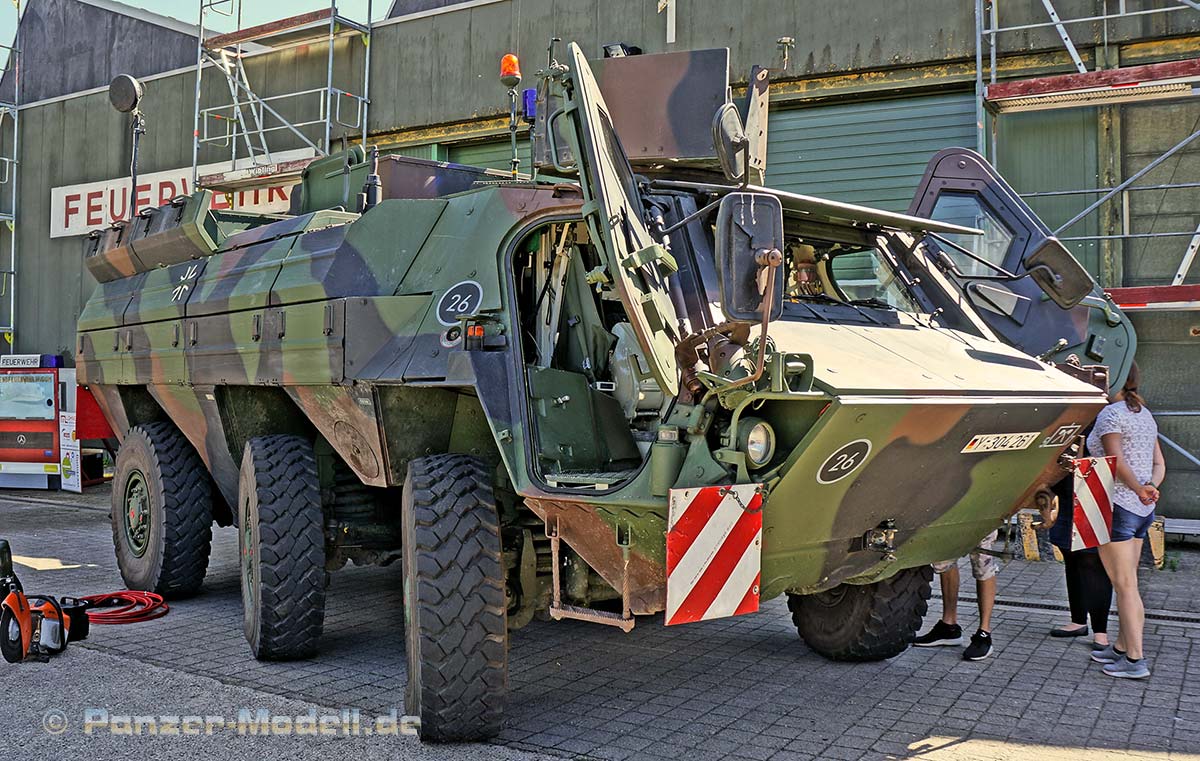

| TPz-1 A8A11 BrdSchtzTrp |  |
|
| TPz-1 A8A12 GRCP | ||
| TPz-1 A8A13 KAI | ||

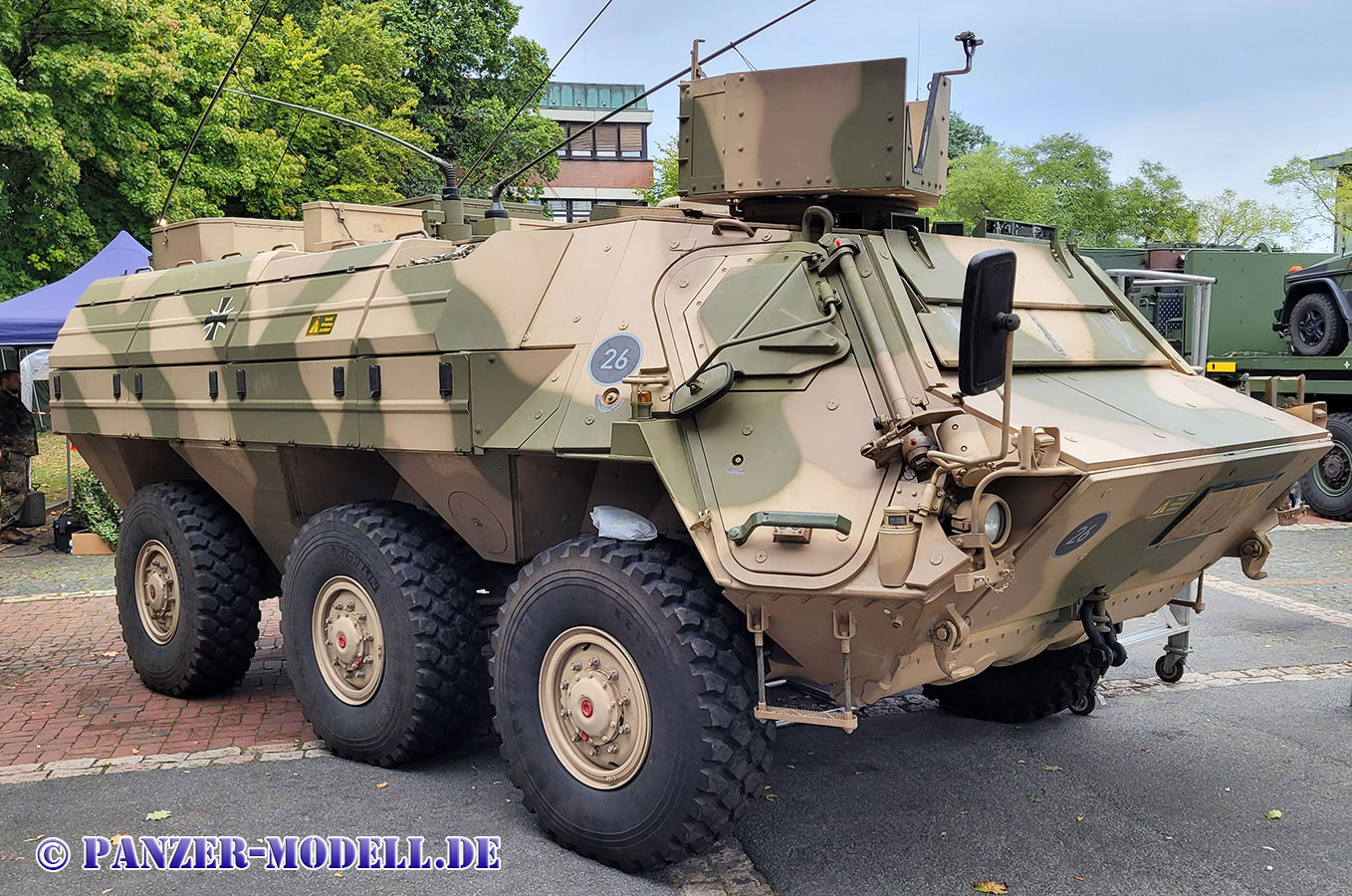

| TPz-1 A8A14 Führungs- und Feuerleitstelle Streitkräftegemeinsame taktische Feuerunterstützung | ||

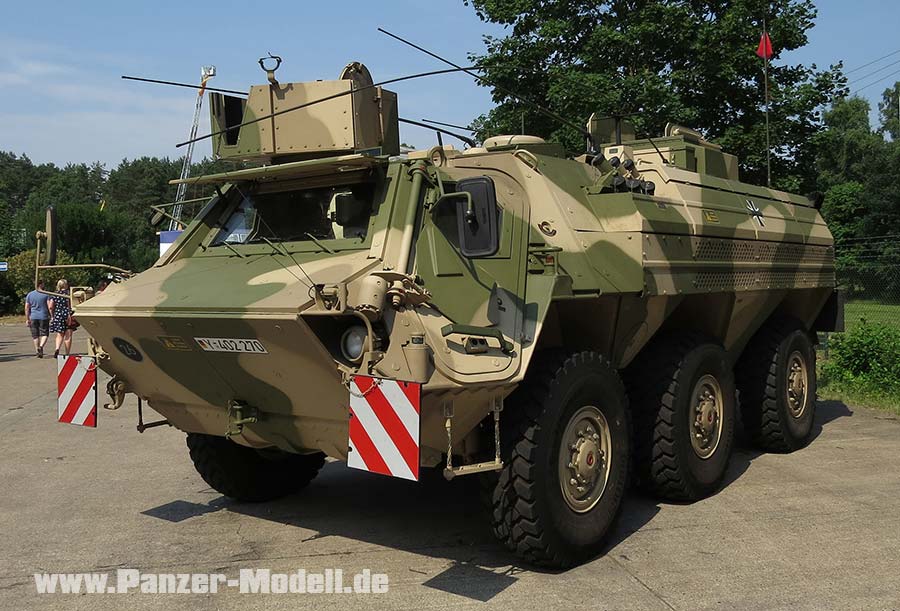

| TPz-1 A8A15 Wettergruppe |  |
|

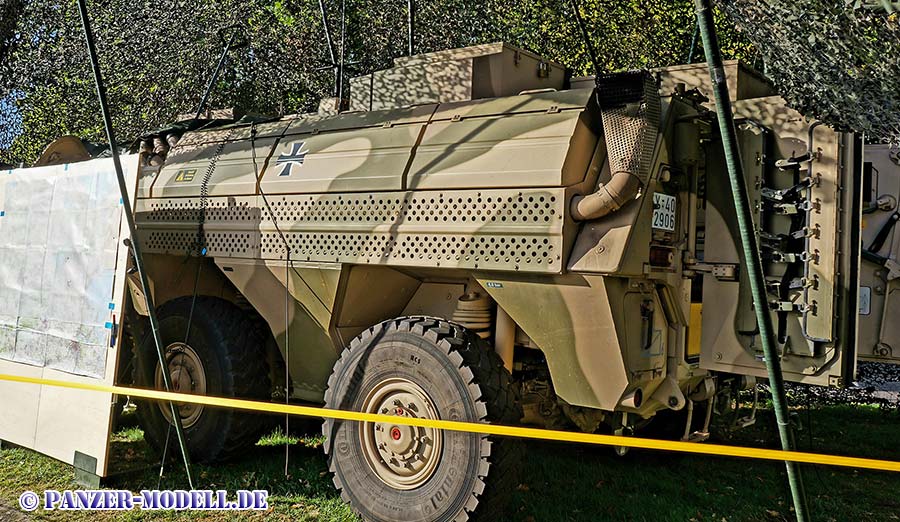

| TPz-1 A8A16 Funktrupp mit Hochfrequenz-Funkgerät der HRM-7400-Reihe |  |
|

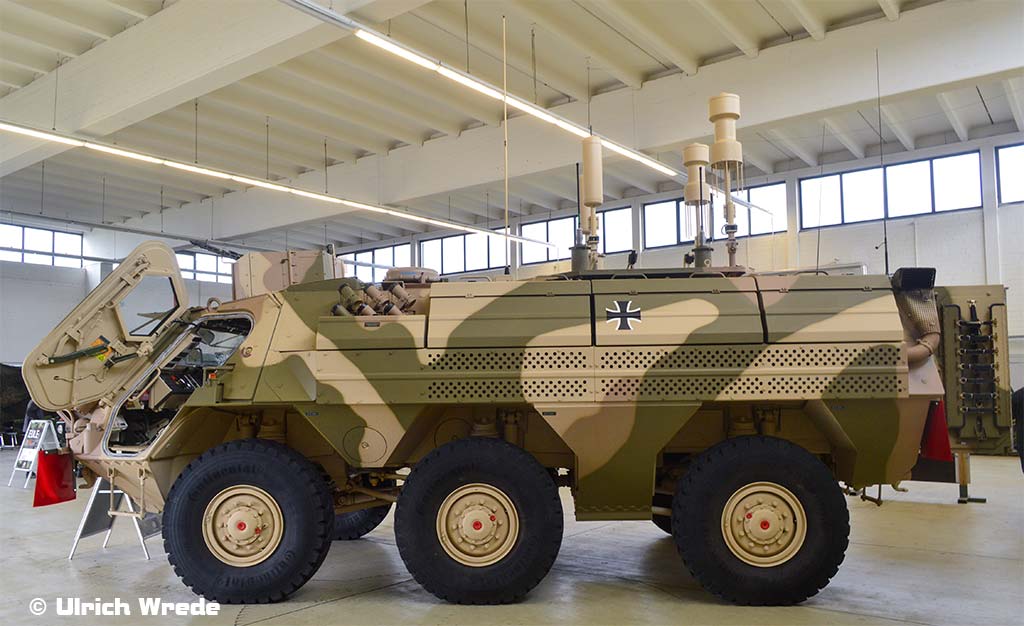

| TPz-1 A8A17 CG20+ |  |
|
|
