Skoda PA-II Turtle




Das Original

Der PA-II war eine Entwicklung von Skoda aus den Jahren zwischen den Weltkriegen. Bei einem Gewicht von etwa 7 Tonnen brachte der 55 PS 6-Zylinder Motor das Fahrzeug auf eine Spitzengeschwindigkeit von 70 km/h auf der Straße. Die gerundeten Formen der Karosserie sollten die max. 5,5 mm starke Panzerung geschoßabweisender machen. Der Besatzung (Kommandant, 2 Fahrer, 2 MG-Schützen) standen als Bewaffnung 4 7,62mm MG 08 zur Verfügung.

Wegen der beengten Verhältnisse im Innenraum und der schlechten Geländegägigkeit lehnte die tschechische Armee eine Anschaffung ab. So wurden von den 12 gebauten Exemplaren 3 an Österreich verkauft, die die Fahrzeuge beim 1934-er Putschversuch einsetzte. Die übrigen 9 Fahrzeuge wurden von der tschechischen Polizei übernommen.

Ab 1939 übernahm die deutsche Wehrmacht einige PA-II und rüstete sie zu Funkführungsfahrzeugen um und setzte sie z.B. in Russland ein. Angeblich waren manche Fahrzeuge bis Kriegsende 1945 im Einsatz.

Der Bausatz

Takom überraschte die Modellbauer mit diesem ungewöhnlichen Fahrzeug, das sowohl als tschechische Version als auch als deutsche Funkversion gebaut werden kann.

Wenige Teile beschleunigen den Bau. Die Decals erlauben den Bau 1 deutschen und 4 tschechoslowakischen Versionen. Für die deutsche Version liegen noch Teile für eine Rahmenantenne bei.




Der Bau

Eigentlich war gar kein Baubericht vorgesehen. Die Schildkröte (Turtle) diente mir eigentlich nur als Einstieg in unsere Scalemates Modellbauwoche auf Wangerooge. Endlich die Aussicht, auch mal wieder ein Modell fertigzubekommen. Nachdem Thomas die Tarnung gesehen hatte, hat er mich „genötigt“, auch etwas dazu zu schreiben.

Ich habe es mir angewöhnt, Bauanleitung und Teile erst einmal in Augenschein zu nehmen. So bin ich nach etwas Trockenanpassen großer Teile für mich zu dem Schluss gekommen, von der Anleitung abzuweichen und die Bodengruppe nicht als ein, sondern als zwei separate Teile ins Oberteil einzubauen. Inzwischen habe ich durch andere Bauberichte erfahren, dass es wohl auch stur nach Anleitung funktioniert. Ein Hinweis vorweg - da ich seit langem modellbauerischer Pinselquäler bin (statt Airbrush nehme ich die Hairbrush), gehen Bau und Bemalung in eins über.

Und so ging es dann los. Als erstes habe ich die sehr einfach gehaltenen Blattfederpakete und die Teile der Antriebsstränge mit den Differentialgetrieben zusammengeklebt. Bevor ich die Federn mit den Differentialen fest verklebt habe, habe ich die Teile in die jeweilige Bodenplatte eingesetzt, um den richtigen Winkel für den Antriebsstrang zu bekommen. Leider sind die Verbindungsstifte der Blattfedern mit dem Differential rund, so dass diese Maßnahme notwendig ist, um später keine böse Überraschung zu erleben. Nachdem ich die Kugelgelenke und die Aufnahmeschalen mit Stahlpolierfarbe (Humbrol 27003) bemalt hatte, wurden dann die Drehgelenke der Räder zusammengesetzt. Bei vorsichtiger Verwendung von Klebstoff blieben sie beweglich. Bei der Anbringung der Gelenke an den Achsen muss man darauf achten, dass man links, rechts, oben und unten nicht verwechselt; d.h. die Aufnahmen für den Querlenker müssen ich die gleiche Richtung wie der Antriebsstrang zeigen, zudem sich auf der Seite der Ölablassschraube der Differentiale befinden.

Als nächstes habe ich die Radkastenverkleidungen in die Oberwanne eingeklebt, Spalten und Auswerfer so gut es ging verspachtelt und Bodenbleche, Achsen und die Radkästen im später sichtbaren Bereich mit Mattgrau bemalt. In den Bodenblechen findet man Blöcke mit Kühlrippen, die ich nicht so richtig identifizieren konnte. Als farblichen Akzent habe ich diese mit Gunmetalpolierfarbe (Humbrol 27004) bemalt. Die beiden Bodenbleche habe ich nacheinander in die Oberwanne eingepasst und dann die 3 Querstreben eingeklebt. Dann erst habe ich die Achsen an den Bodenblechen befestigt.

Die Fertigung der Räder gestaltete sich ganz einfach. Laut Bauanleitung setzt man den Radbolzen ohne Kleber in die Felgeninnenseite, montiert den innen hohlen Gummireifen darauf und klebt dann die andere Felgenhälfte auf. Ich habe einfach alle 4 Felgen fertiggestellt, mit Grau bemalt und dann die Reifen übergezogen. Das Gummi ist flexibel genug. Es ging ohne Kraftanstrengung. Nur noch die Räder an den Achsen angebracht und die Schildkröte konnte das erste Mal auf seinen Rädern stehen. Ohne die Querlenker können alle 4 Räder in verschiedene Richtungen zeigen, wie man im Bild sehen kann. Da die Gelenke der Lenkhebel, die die Querlenker aufnehmen, offen sind, konnte man diese dann einfach einschnappen lassen.Das Modell erlaubt eingeschlagene Räder sowohl an Vorder- als auch an der Hinterachse (Allradlenkung!). Ob dies wirklich dem Original entspricht, habe ich nicht geprüft, aber trotzdem alle eingeschlagen montiert.

Danach konnte ich schon mit der Kuppel beginnen, die aus 4 Viertelteilen besteht. Zuerst klebte ich pro Viertel die halbrunden Aufnahmen für die MGs ein, dann erstellte ich 2 Hälften, die dann zusammen die ganze Kuppel ergaben. Auch wenn die Kuppelteile große Ansätze besassen, musste man sehr genau aufpassen, dass die Teile richtig zusammenkommen und dann auch auf die Karosserie passten. Ich habe etliche Male probiert und die Kuppel aufgeklebt, solange der Kleber noch nicht ganz trocken war. So waren Korrekturen noch möglich. Die beiden Dachluken wurden geschlossen eingeklebt (geht auch nicht anders, wenn man nicht mit "Schnitzereien" anfangen will). Auf einer Seite habe ich die geschlossenen Fahrscheinwerfer angebracht. Auch die Tarnbremslichter (?) und die Abschleppösen fanden ihren Platz.

Die Bemalung/Alterung

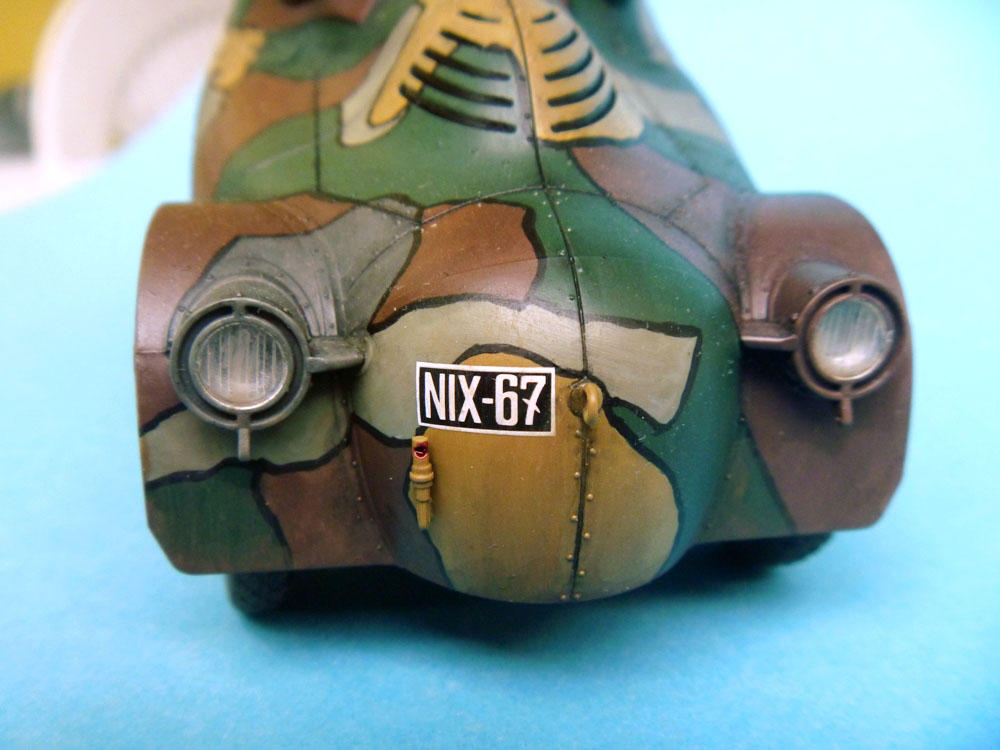

Da das Gröbste fertig war, war mir nach Bemalung zumute. Die Sehschlitze der Fahrer vorn und hinten, sowie die der Sichtluken wurden schwarz ausgemalt. Bei den Tarnflecken für die tschechoslowakische Version habe ich mich an der Bemalungsbeilage orientiert. Zuerst kam Dunkelgrau dran, dann Ocker (oder Dunkelgelb), Blassgrün, Grün und zuletzt Dunkelbraun. Da ich verdünnte Farbe verwendet habe, musste die Malvorgänge je nach Farbe noch ein-, zweimal wiederholt werden, um die Deckung zu erreichen. Während der Trocknungsphasen habe ich schon mal die MG-Läufe aufgebohrt und die Kugelblenden zusammengeklebt. Die MG-Läufe wurden dann mit Gunmetalpolierfarbe bemalt. Die noch fehlenden Fahrscheinwerfer wurden mit Silber ausgemalt und mit der entsprechenden Tarnfarbe (einmal Grau, einmal Dunkelbraun) bemalt. Den eigentlich glatten Schweinwerfergläsern habe ich mit Skalpell und Stahllineal eine Riffelung verpasst, bevor ich sie mittels Glanzklarlacks eingeklebt habe.

Nach Durcktrocknen der Tarnfarben habe ich (warum auch immer) die MG-Kugelblendenaufnahmen in der Kuppel mit Stahlpolierfarbe ausgemalt. Macht keinen Sinn, aber mir war danach. Dann habe ich mit einem feinen Pinsel und Seidenmattschwarz die Trennlinien der Tarnflecken gezogen. Eine ruhige Hand und eine gehörige Portion Ausdauer gehörte schon dazu.

Ein Washing mit verdünntem Schwarz diente dann zur Betonung der Blechstösse und Nieten. Alles wurde dann mit seidenmattem Klarlack überpinselt.

Die Stellen, wo die Decals angebracht werden sollten, wurden mit Glanzklarlack lackiert. Nach dem Anbringen der Decals wurden die glänzenden Stellen wieder mit Seidenmatt übermalt.

Nach einer weiteren Trocknungsphase habe ich die MGs eingesetzt. Man brauchte sie nur in die Öffnungen schieben. Mit einem Plopp sassen sie dann in der Lagerung, blieben aber beweglich, ohne wieder herauszufallen. Das Auspuffrohr bekam eine Bemalung mit Gunmetalpolierfarbe und etwas Russ.

Da die "Schildkröte" nicht besonders geländetauglich war und dort ihrem Spitznamen alle Ehre machte, habe ich bei der Verschmutzung nur leichte Schichten von Strassenschmutz im unteren Bereich des Fahrzeuges angebracht. Dazu diente mir stark verdünntes Erdbraun, Dunkelbraun, Sandfarben und etwas Schwarz. Durch die Verdünnung habe ich die Farben teils eineinander verlaufen lassen.

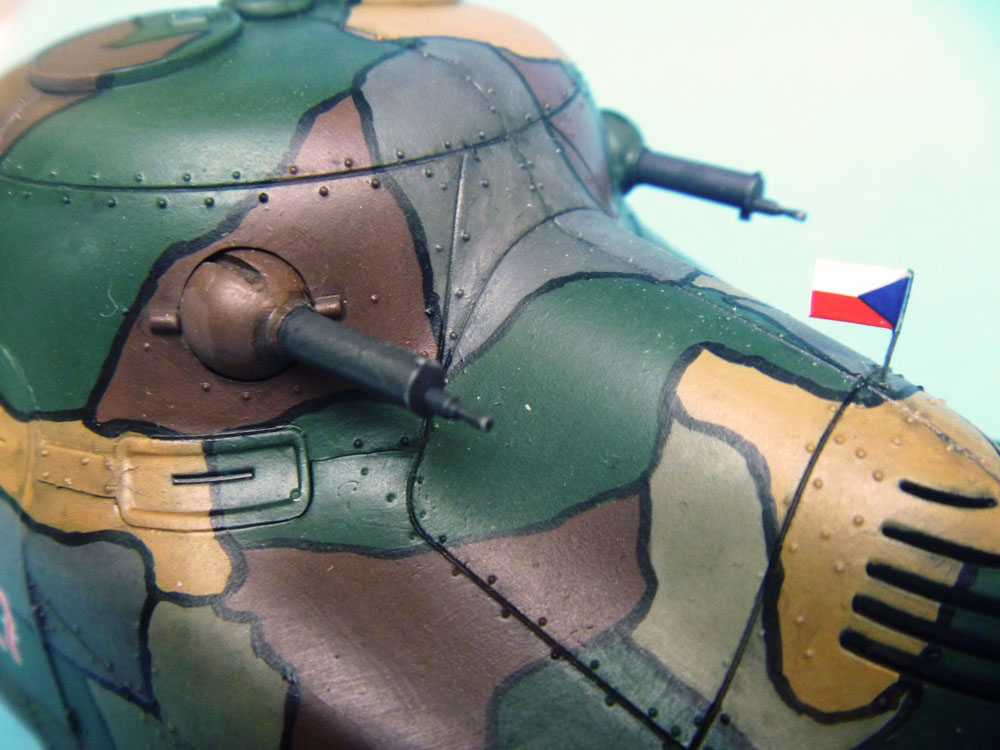

Den Abschluss stellten dann die tschechoslowakischen Flaggen dar. Die Decals wurden genau ausgeschnitten und eingeweicht. Mittig auf die Innenseiten dieser Decals legte ich je ein Stück feinen (0,3 mm) Draht und faltete das Decal um den Draht. An den entsprechenden Stellen in der Karosserie bohrte ich die Löcher dafür. Nach Anpassung der Drahtlänge wurden die Flaggen mit Sekundenkleber eingeklebt. Im Original scheinen die Flaggen nicht aus Stoff, sondern aus festem Material (Blech) zu bestehen, d.h. man braucht sie nicht flatternd darzustellen.



Fazit

Ein spassiger, am Ende gar nicht so kleiner Bausatz, aber ohne grosse Highlights. Der Bau stellte keine grossen Herausforderungen dar, die Bemalung schon eher. Wer mal etwas Ungewöhnliches in der Vitrine haben möchte, bei dem man nicht gleich weiss, wo vorn und hinten ist, der ist mit dem Skoda gut bedient.

Preis / Leistung: ***** Paßgenauigkeit: *****
Detailierung: ***** Schwierigkeitsstufe: *****



© 09/2016 Frank Krause
